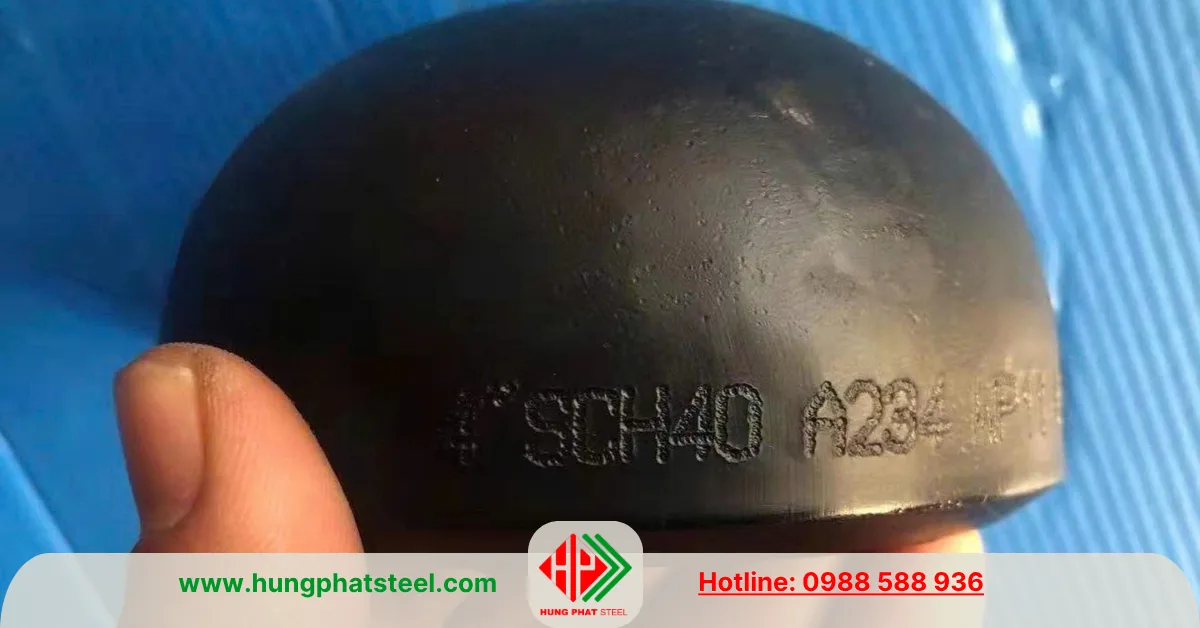

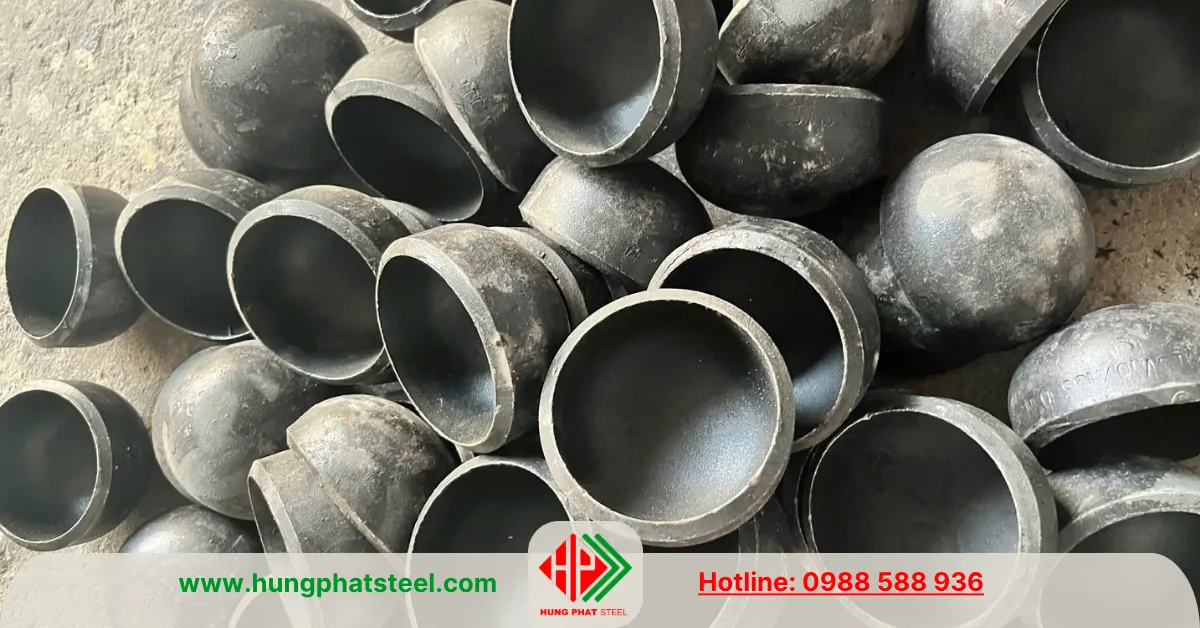

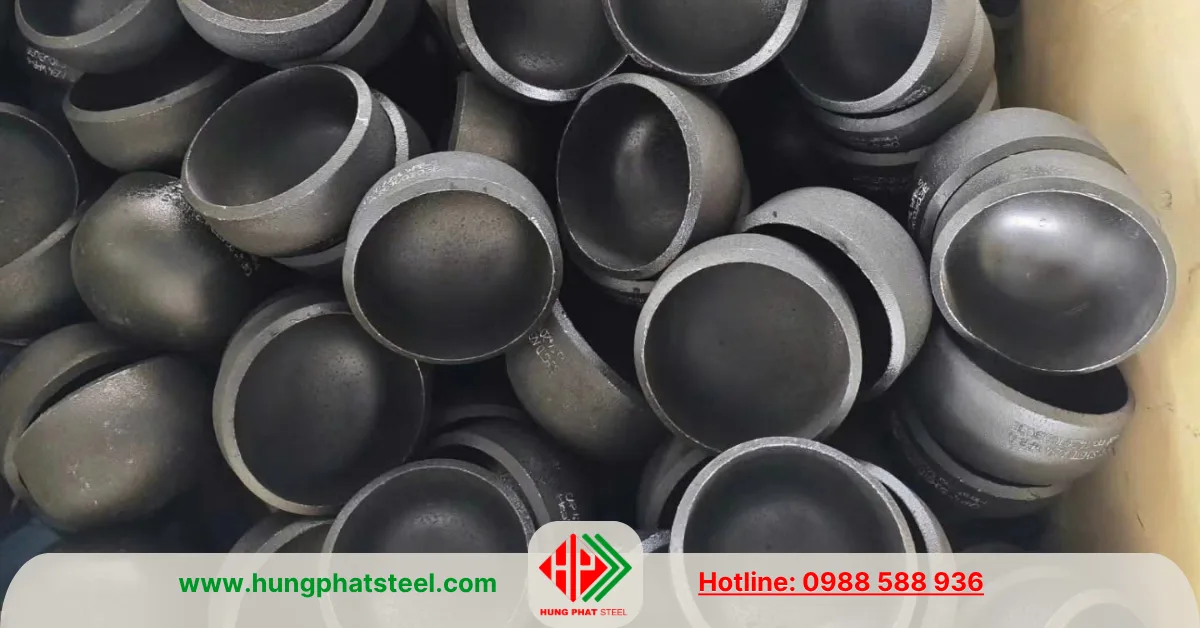

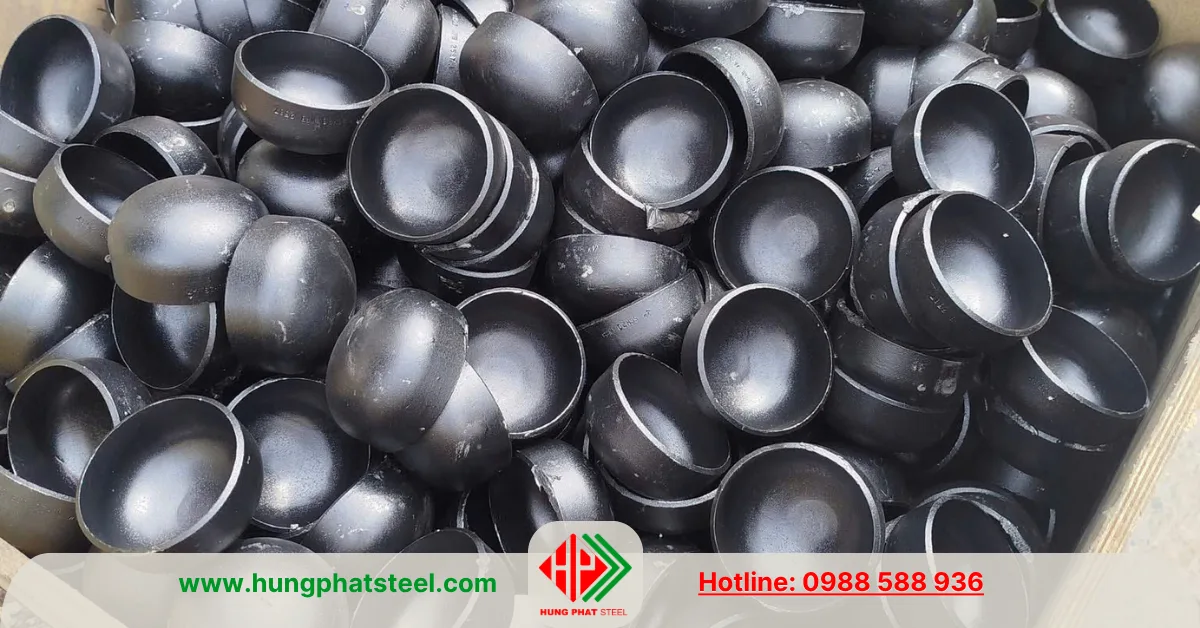

Chén Hàn DN100 (D114, 4inch)

Mô tả

Chén hàn DN100 là phụ kiện dùng để đóng kín đầu ống thép 4inch (114.3mm) bằng phương pháp hàn. Sản phẩm được thiết kế để lắp vừa với ống có đường kính ngoài D114.3 mm, sau đó hàn cố định vào đầu ống nhằm tạo thành một mối nối kín tuyệt đối.

Trong các hệ thống đường ống, không phải mọi đầu ống đều được kết nối với thiết bị hoặc phụ kiện khác. Những đầu chờ, đầu cuối hoặc các nhánh dự phòng cần được bịt kín để tránh thất thoát lưu chất và đảm bảo áp suất vận hành. Đây chính là nhiệm vụ của chén hàn DN100.

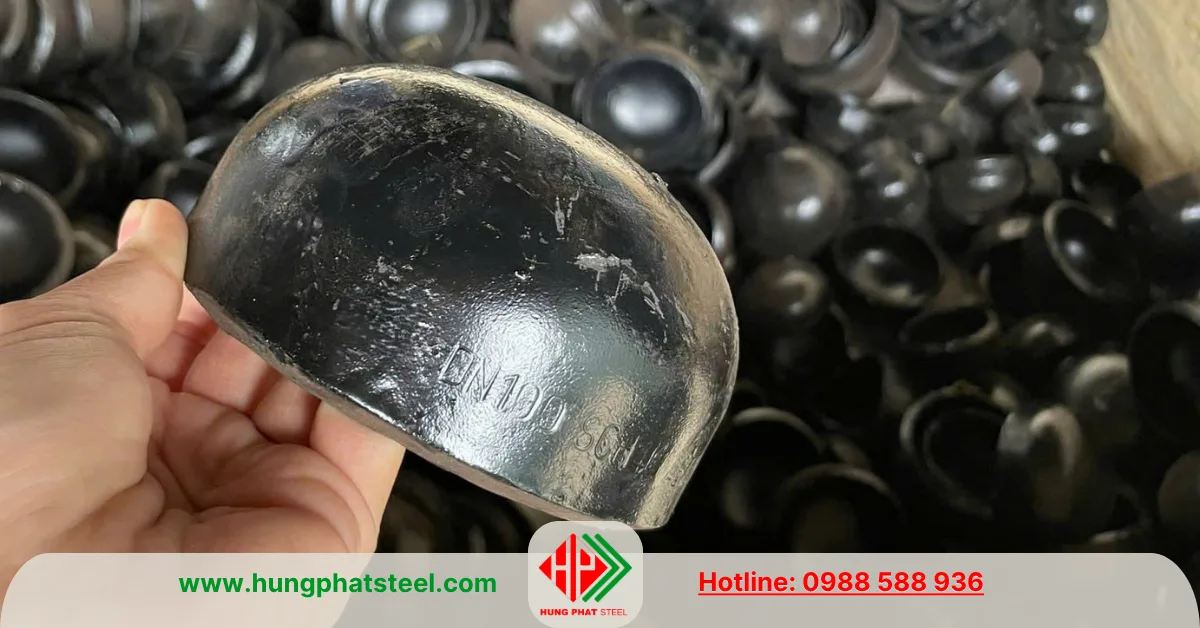

Chén hàn DN100 (D114, 4inch) – Phụ kiện thép hàn

Khác với nắp bịt ren có thể tháo lắp nhiều lần, chén hàn tạo thành liên kết vĩnh viễn với đường ống, giúp hệ thống vận hành ổn định, hạn chế rò rỉ và chịu được rung động cũng như áp suất lớn.

Thuộc tính kỹ thuật sơ bộ

Chén hàn DN100 được chế tạo theo các tiêu chuẩn quốc tế để đảm bảo khả năng lắp ghép chính xác với đường ống thép.

Thông số kỹ thuật cơ bản

• Tên sản phẩm: Chén hàn DN100 (bịt chụp D114)
• Kích thước danh nghĩa: DN100 (4 inch)
• Đường kính ngoài phù hợp: D114.3 mm
• Kiểu kết nối: Hàn
• Vật liệu: Thép carbon
• Tiêu chuẩn sản xuất: ASME B16.9
• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: Đen, xi kẽm, mạ kẽm nhúng nóng
• Xuất xứ: Việt Nam, Trung Quốc

Sản phẩm được gia công với độ chính xác cao, giúp việc hàn lắp nhanh chóng và đảm bảo độ kín của toàn bộ hệ thống.

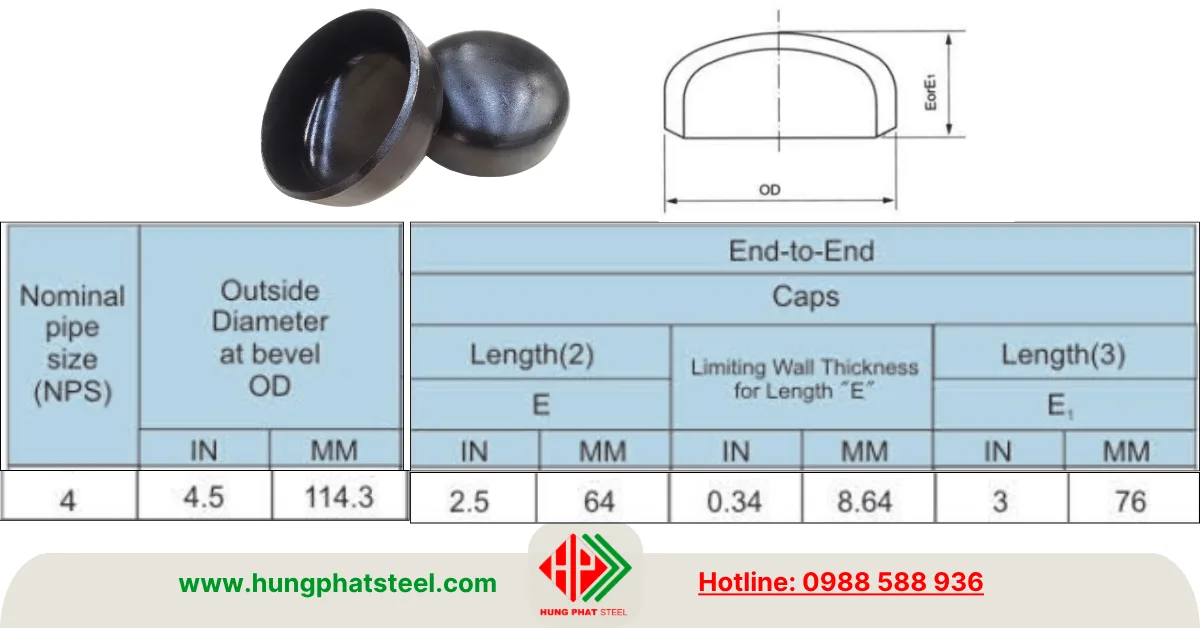

Cấu tạo sản phẩm

Các sản phẩm liên quan:
Chén hàn DN80
Chén hàn các loại
Danh mục: Phụ kiện hàn

Vì sao chén hàn DN100 được sử dụng phổ biến?

Đối với những đường ống có đường kính lớn như DN100, áp lực tác động lên đầu bịt thường rất lớn. Nếu sử dụng phụ kiện không đạt tiêu chuẩn hoặc kết nối không chắc chắn sẽ dễ xảy ra rò rỉ hoặc hư hỏng.

Chén hàn DN100 giải quyết vấn đề này bằng kết cấu dạng bán cầu giúp phân bố áp lực đều trên toàn bộ bề mặt. Sau khi hàn, phụ kiện trở thành một phần của đường ống nên có khả năng chịu lực tốt hơn nhiều so với các phương pháp bịt đầu khác.

Ngoài khả năng chịu áp, chén hàn còn giúp hạn chế rung lắc trong quá trình vận hành của hệ thống bơm, khí nén hoặc hơi nóng. Điều này góp phần kéo dài tuổi thọ của đường ống và giảm chi phí bảo trì.

Phân loại chén hàn DN100 theo bề mặt

Để đáp ứng nhiều môi trường làm việc khác nhau, chén hàn DN100 được sản xuất với ba loại bề mặt phổ biến.

Chén hàn DN100 đen

Đây là dòng sản phẩm được sử dụng nhiều nhất hiện nay. Chén hàn được chế tạo từ thép carbon và giữ nguyên màu thép sau quá trình sản xuất hoặc được phủ lớp sơn chống gỉ.

Loại này phù hợp với hệ thống cấp nước, khí nén, hơi nước, PCCC trong nhà và các công trình công nghiệp không yêu cầu khả năng chống ăn mòn quá cao.

Chén hàn DN100 xi kẽm

Sản phẩm được phủ lớp kẽm bằng phương pháp mạ điện nhằm tăng khả năng chống oxy hóa và tạo bề mặt sáng đẹp.

Chén hàn xi kẽm thường được sử dụng trong các hệ thống cơ điện, nhà xưởng, trung tâm thương mại hoặc những khu vực có độ ẩm trung bình.

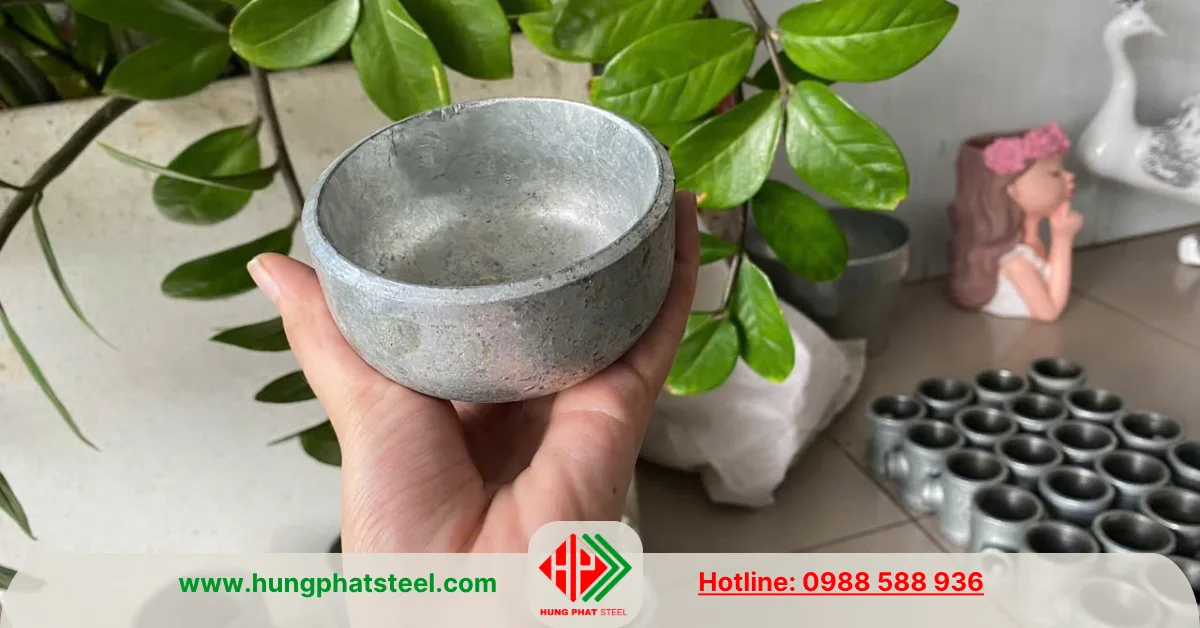

Chén hàn DN100 mạ kẽm nhúng nóng

Đây là dòng phụ kiện có khả năng chống gỉ vượt trội nhờ lớp mạ kẽm dày được tạo ra bằng phương pháp nhúng nóng.

Loại này phù hợp với các công trình ngoài trời, hệ thống cấp nước, PCCC ngoài trời, khu vực ven biển, nhà máy hóa chất hoặc những môi trường có tính ăn mòn cao.

Các tiêu chuẩn SCH (độ dày) của sản phẩm

Ngoài vật liệu và lớp phủ bề mặt, độ dày thành cũng là yếu tố rất quan trọng khi lựa chọn chén hàn.

• SCH10: Thành mỏng, sử dụng cho hệ thống áp suất thấp.
• SCH20: Phù hợp với hệ thống công nghiệp thông thường.
• SCH40: Tiêu chuẩn phổ biến nhất, cân bằng giữa độ bền và chi phí.
• SCH80: Thành dày, chịu áp lực và nhiệt độ cao.
• SCH160: Dùng cho ngành dầu khí, hóa chất và các hệ thống làm việc khắc nghiệt.

Khi lựa chọn chén hàn, nên sử dụng cùng tiêu chuẩn SCH với đường ống để đảm bảo đồng bộ và an toàn khi vận hành.

Ứng dụng thực tế của chén hàn DN100

Nhờ khả năng chịu áp tốt và độ kín cao, chén hàn DN100 được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước, sản phẩm dùng để bịt đầu các tuyến ống hoặc các nhánh chờ mở rộng.

Đối với hệ thống phòng cháy chữa cháy, chén hàn được lắp tại các đầu thử áp, đầu dự phòng hoặc các vị trí chưa lắp thiết bị.

Trong các nhà máy sản xuất, phụ kiện giúp đóng kín những đường ống chưa đưa vào khai thác hoặc các tuyến sẽ mở rộng trong tương lai.

Ngoài ra, chén hàn DN100 còn được ứng dụng trong ngành dầu khí, nhiệt điện, hóa chất, xử lý nước, đóng tàu, khai khoáng và các hệ thống hơi nóng, khí nén áp suất cao.

Xuất xứ chén hàn DN100

Hiện nay, chén hàn DN100 được cung cấp chủ yếu từ hai nguồn là Việt Nam và Trung Quốc.

Hàng sản xuất trong nước có ưu điểm là thời gian giao hàng nhanh, giá thành hợp lý và đáp ứng tốt nhu cầu của các công trình dân dụng cũng như công nghiệp.

Trong khi đó, hàng nhập khẩu từ Trung Quốc được sản xuất theo tiêu chuẩn ASME B16.9 với đầy đủ các cấp độ dày SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm có độ đồng đều cao, kích thước chính xác và phù hợp với các dự án yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt.

Khi lựa chọn sản phẩm, khách hàng nên ưu tiên những đơn vị cung cấp đầy đủ chứng từ CO-CQ để đảm bảo chất lượng và nguồn gốc xuất xứ.

Kinh nghiệm lựa chọn thực tiễn

Để lựa chọn đúng sản phẩm, trước tiên cần xác định chính xác đường kính ngoài của đường ống là 114.3 mm. Tiếp theo là lựa chọn đúng tiêu chuẩn SCH phù hợp với áp suất làm việc của hệ thống.

Nếu công trình lắp đặt trong nhà hoặc môi trường khô ráo, chén hàn đen là giải pháp kinh tế. Đối với môi trường có độ ẩm cao, nên lựa chọn chén hàn xi kẽm. Riêng các công trình ngoài trời, ven biển hoặc tiếp xúc với hóa chất, chén hàn mạ kẽm nhúng nóng sẽ mang lại tuổi thọ và hiệu quả sử dụng cao hơn.

Nhà cung cấp chén hàn DN100 chất lượng

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN100 (4 inch) bằng thép carbon với đầy đủ quy cách SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm có các lựa chọn đen, xi kẽm và mạ kẽm nhúng nóng, đáp ứng đa dạng yêu cầu của các công trình cấp thoát nước, PCCC, dầu khí, cơ điện và nhà máy công nghiệp.

Ngoài chén hàn DN100, Thép Hùng Phát còn cung cấp đầy đủ co hàn, tê hàn, côn giảm hàn, mặt bích, măng sông hàn và nhiều phụ kiện đường ống khác.

Nguồn hàng luôn có sẵn với số lượng lớn, đầy đủ chứng từ CO-CQ, hỗ trợ giao hàng nhanh trên toàn quốc, giúp khách hàng yên tâm về chất lượng, tiến độ và chi phí đầu tư cho công trình.
