Mặt bích mù là gì?
Mặt bích mù (Blind Flange) là loại mặt bích đặc, không có lỗ tâm để lưu chất đi qua, được sử dụng để bịt kín đầu đường ống, cửa chờ hoặc đầu kết nối của van và thiết bị công nghiệp.
Sản phẩm có các lỗ bu lông xung quanh để liên kết với mặt bích đối diện, kết hợp gioăng làm kín nhằm hạn chế rò rỉ trong quá trình vận hành.
Mặt bích mù được sản xuất bằng thép carbon, inox 304, inox 316 và nhiều vật liệu khác, theo các tiêu chuẩn phổ biến như JIS, ANSI và DIN.
Sản phẩm có nhiều kích thước DN15–DN600 hoặc lớn hơn, với các cấp áp lực tùy theo tiêu chuẩn và yêu cầu sử dụng.
Mặt bích mù thường được lắp tại những vị trí cần đóng kín đường ống để bảo trì, thử áp, chờ mở rộng hệ thống hoặc ngăn dòng lưu chất. Khi lựa chọn, cần xác định đúng tiêu chuẩn, kích thước, vật liệu và cấp áp lực tương thích với hệ thống đường ống.
Dưới đây là thông tin chi tiết về mặt bích mù đang phân phối tại Thép Hùng Phát…
Đặc điểm của mặt bích mù
Thiết kế: Mặt bích mù không có lỗ ở giữa như các loại mặt bích khác, do đó nó hoàn toàn kín.
Độ dày: Độ dày tùy thuộc vào áp lực hoạt động của hệ thống (PN10, PN16, PN25, PN40, 5K , 10K, 20K, 25K…).
Kích Thước: Đường kính từ DN10 đến DN2000, tùy thuộc vào hệ thống và tiêu chuẩn sử dụng.
Số lỗ bulong và đường kính lỗ: theo tiêu chuẩn JIS, BS, DIN, ANSI, ASME….
Đặc điểm của mặt bích mù
Vật liệu sản xuất mặt bích mù
Mặt bích mù được sản xuất từ nhiều loại vật liệu khác nhau, tùy thuộc vào yêu cầu cụ thể của ứng dụng và môi trường làm việc. Dưới đây là một số chất liệu phổ biến được sử dụng để chế tạo mặt bích mù:
Thép Carbon
Đặc điểm: Thép carbon là một trong những vật liệu phổ biến nhất cho mặt bích mù. Nó có độ bền cao, dễ chế tạo và giá thành hợp lý.
Ứng dụng: Thường được sử dụng trong các hệ thống đường ống thông thường, dầu khí, và công nghiệp hóa chất.
Thép Không Gỉ (Stainless Steel)
Đặc điểm: Thép không gỉ có khả năng chống ăn mòn tốt và chịu nhiệt độ cao, giúp kéo dài tuổi thọ sản phẩm. Các loại thép không gỉ phổ biến bao gồm AISI 304, AISI 316.
Ứng dụng: Được sử dụng trong các môi trường ăn mòn như hệ thống hóa chất, thực phẩm và dược phẩm, nơi yêu cầu vệ sinh cao.
Hợp Kim Nhôm
Đặc điểm: Nhẹ và có khả năng chống ăn mòn tốt. Mặt bích mù bằng hợp kim nhôm thường được sử dụng trong các ứng dụng có yêu cầu trọng lượng nhẹ.
Ứng dụng: Sử dụng trong ngành hàng không vũ trụ, hệ thống nước, và các ứng dụng yêu cầu tính di động cao.
Hợp Kim Đồng (Copper Alloy)
Đặc điểm: Chất liệu này có khả năng chống ăn mòn và độ bền tốt. Đồng có tính dẫn điện và dẫn nhiệt tốt, thích hợp cho một số ứng dụng điện.
Ứng dụng: Thường được dùng trong các ứng dụng ngành điện và nước.
Thép Hợp Kim (Alloy Steel)
Đặc điểm: Chứa các nguyên tố hợp kim như Mangan, Molybdenum, Niken giúp tăng cường độ bền, khả năng chịu nhiệt và chống ăn mòn.
Ứng dụng: Thích hợp cho các ứng dụng yêu cầu tính năng kỹ thuật cao như trong các nhà máy hóa chất và năng lượng.
Vật liệu Nhựa (Plastic)
Đặc điểm: Mặt bích mù bằng nhựa có trọng lượng nhẹ, chống ăn mòn và không dẫn điện.
Ứng dụng: Sử dụng trong các ứng dụng hóa chất nhẹ, nước sạch và xử lý nước thải.
Việc lựa chọn chất liệu cho mặt bích mù phụ thuộc vào các yếu tố như loại chất lỏng hoặc khí, áp suất làm việc, nhiệt độ, và điều kiện môi trường. Mỗi loại vật liệu đều có ưu điểm và nhược điểm riêng, do đó, việc chọn đúng chất liệu là rất quan trọng để đảm bảo hiệu suất và độ bền của mặt bích trong quá trình sử dụng.

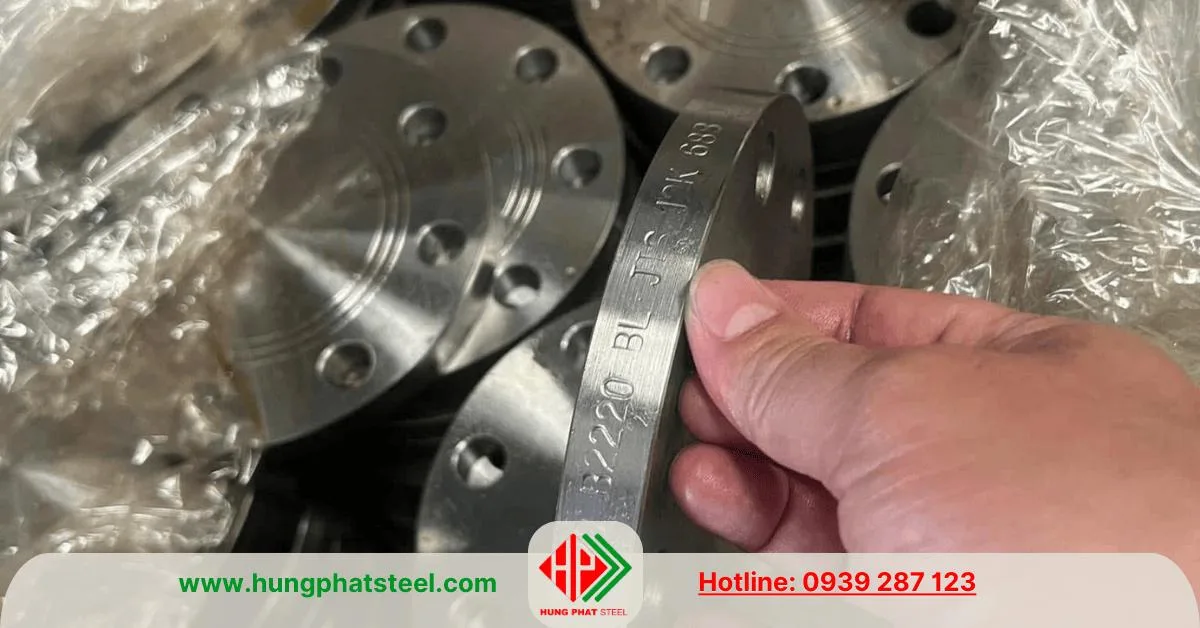

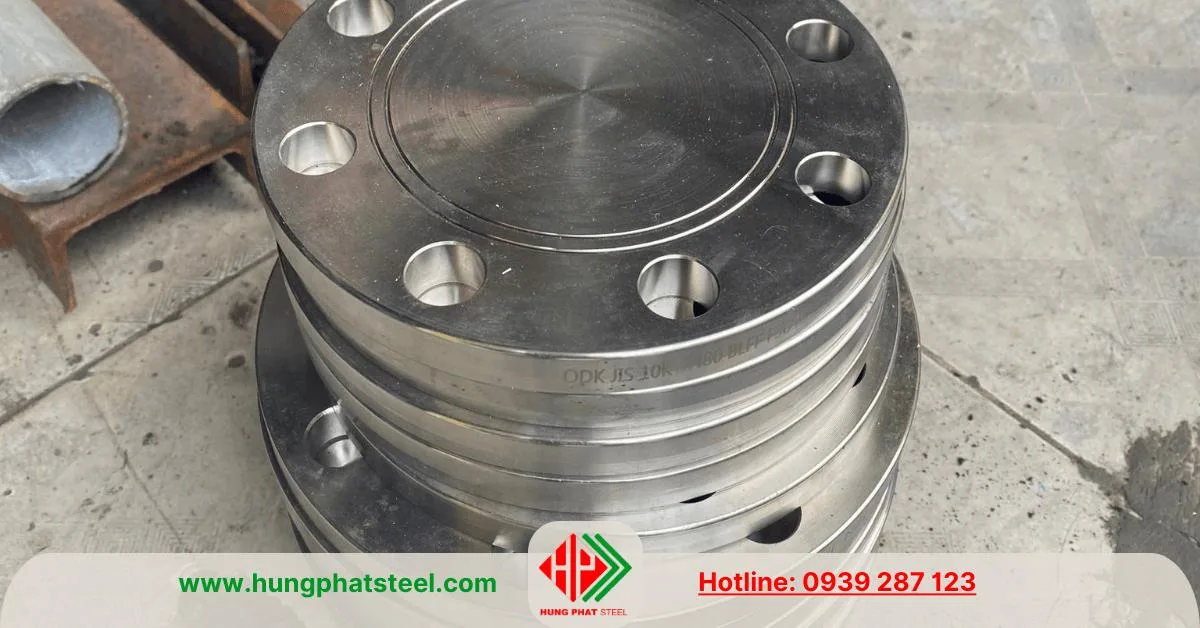

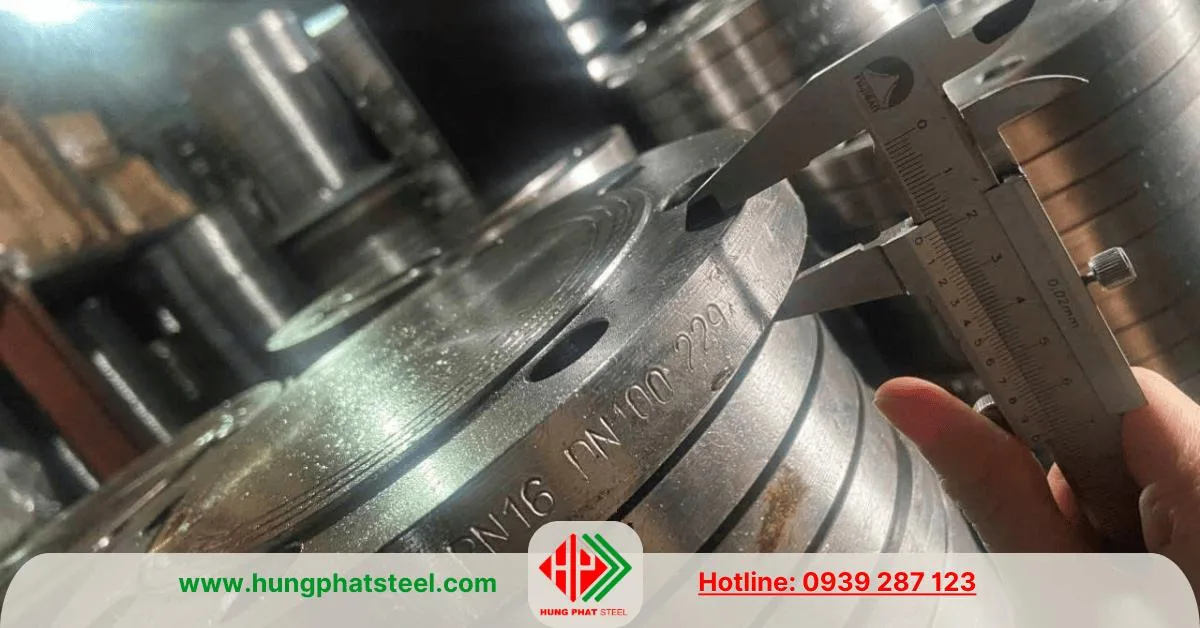

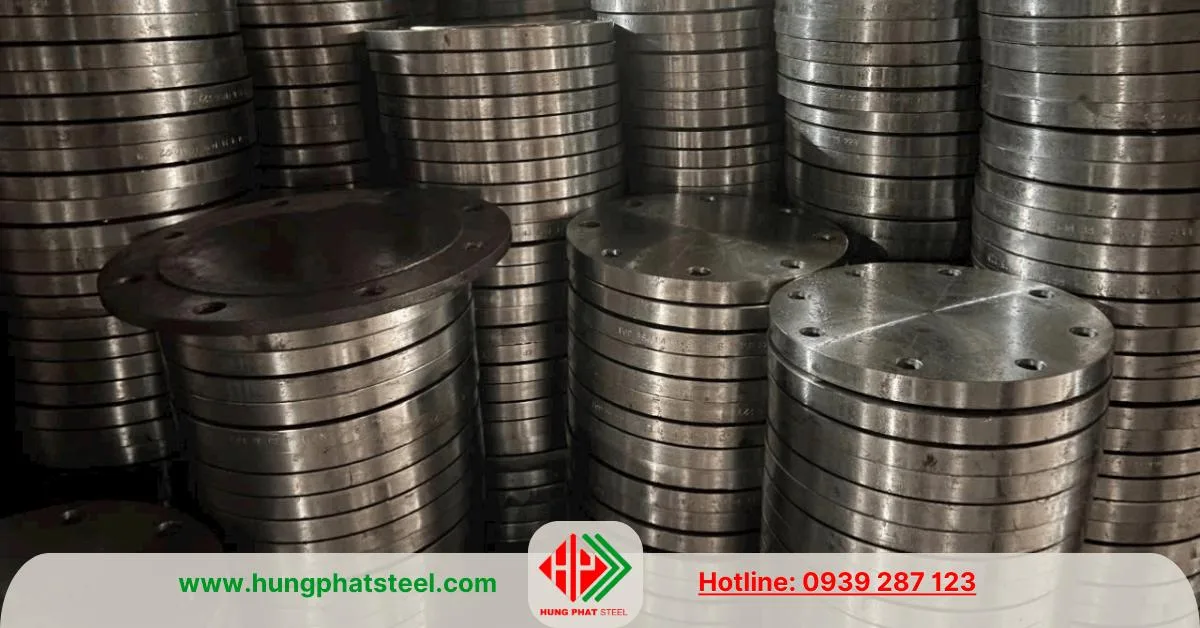

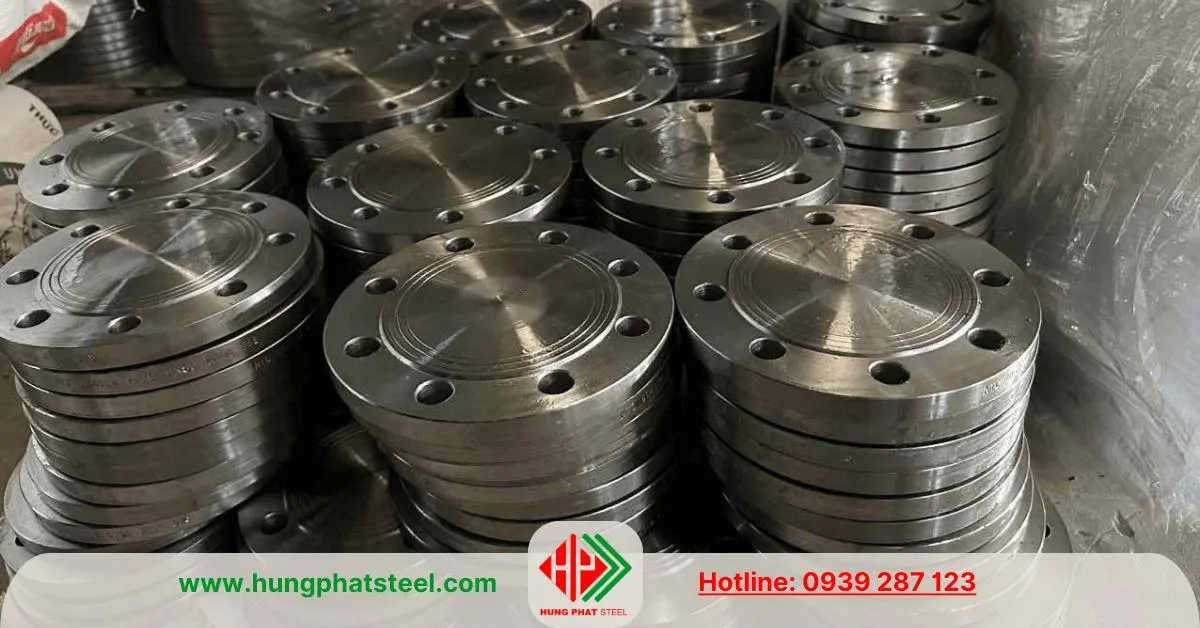

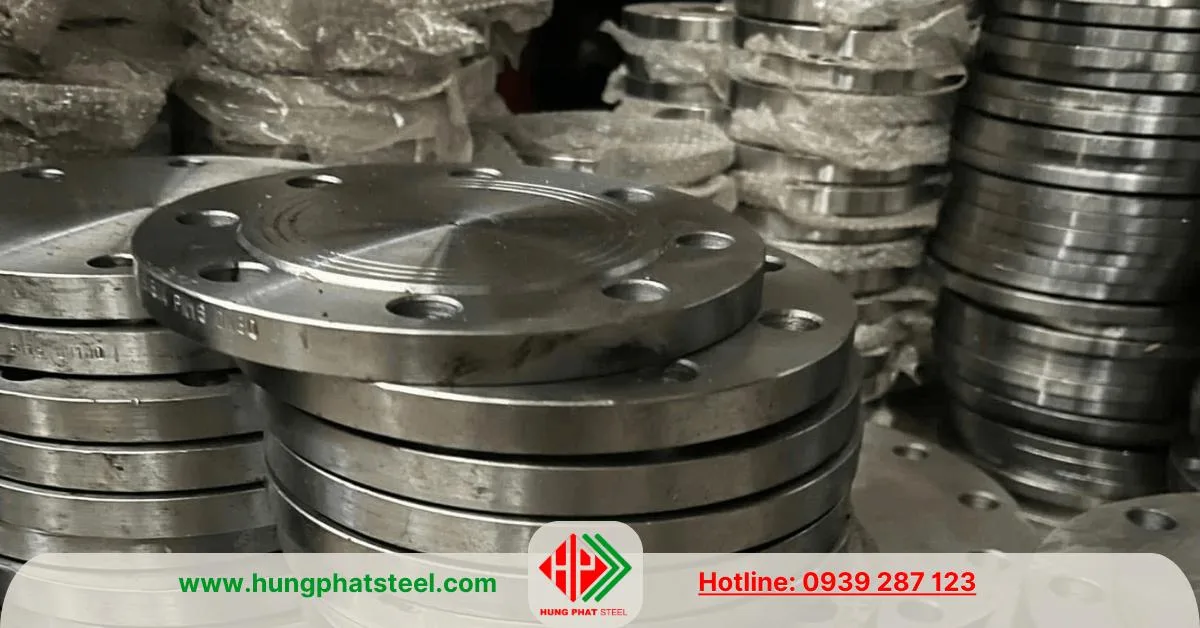

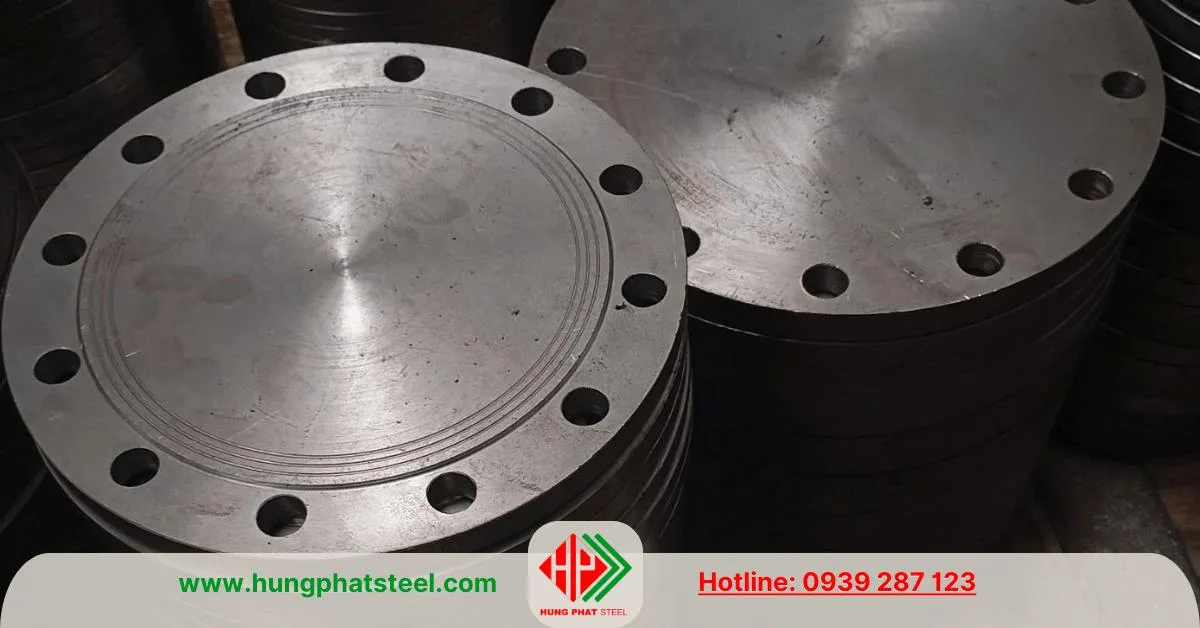

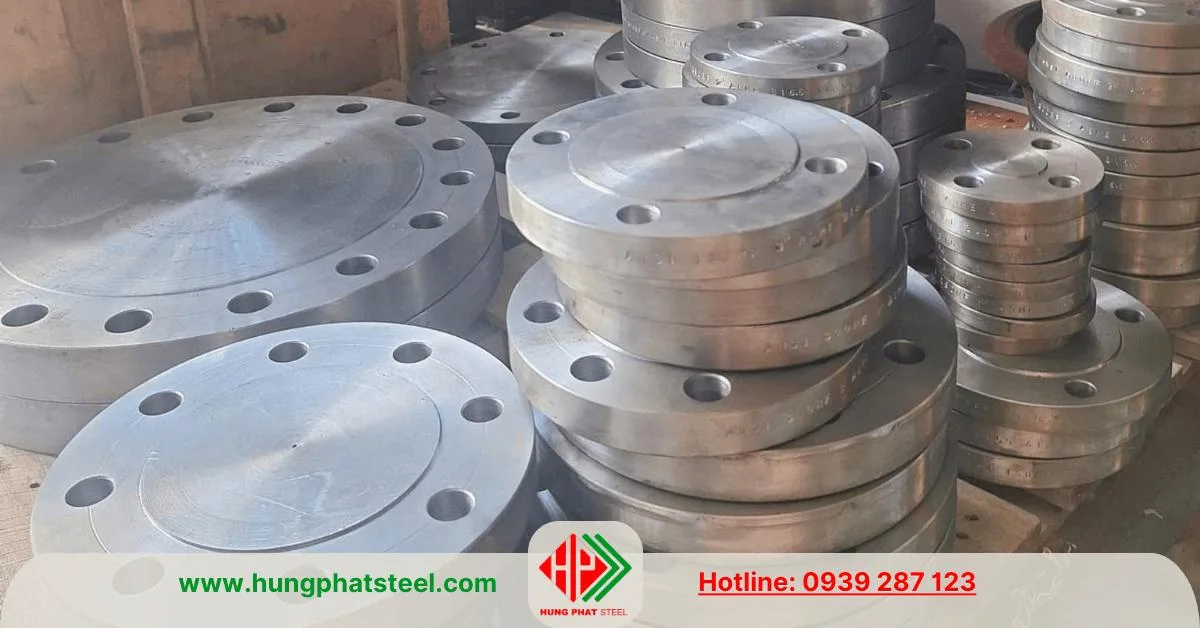

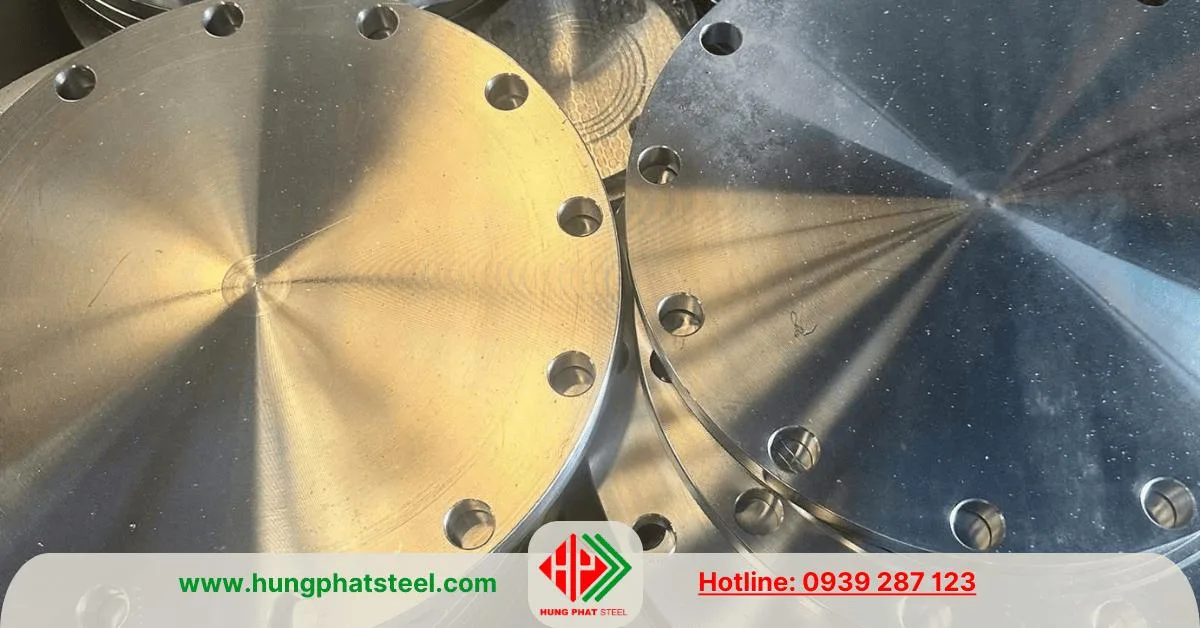

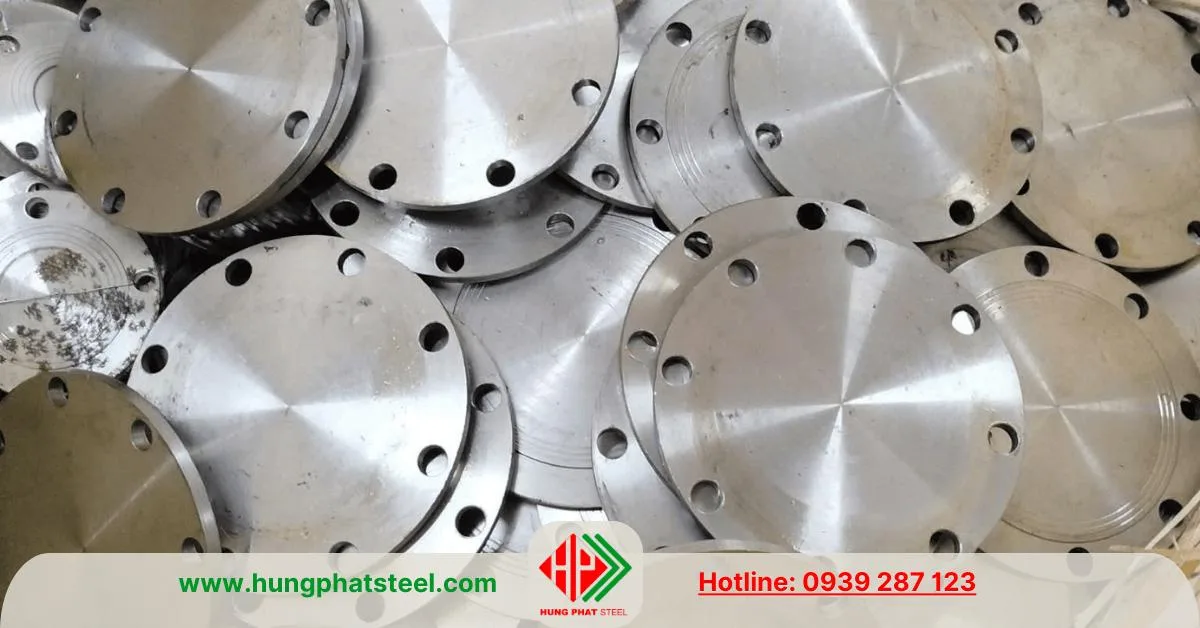

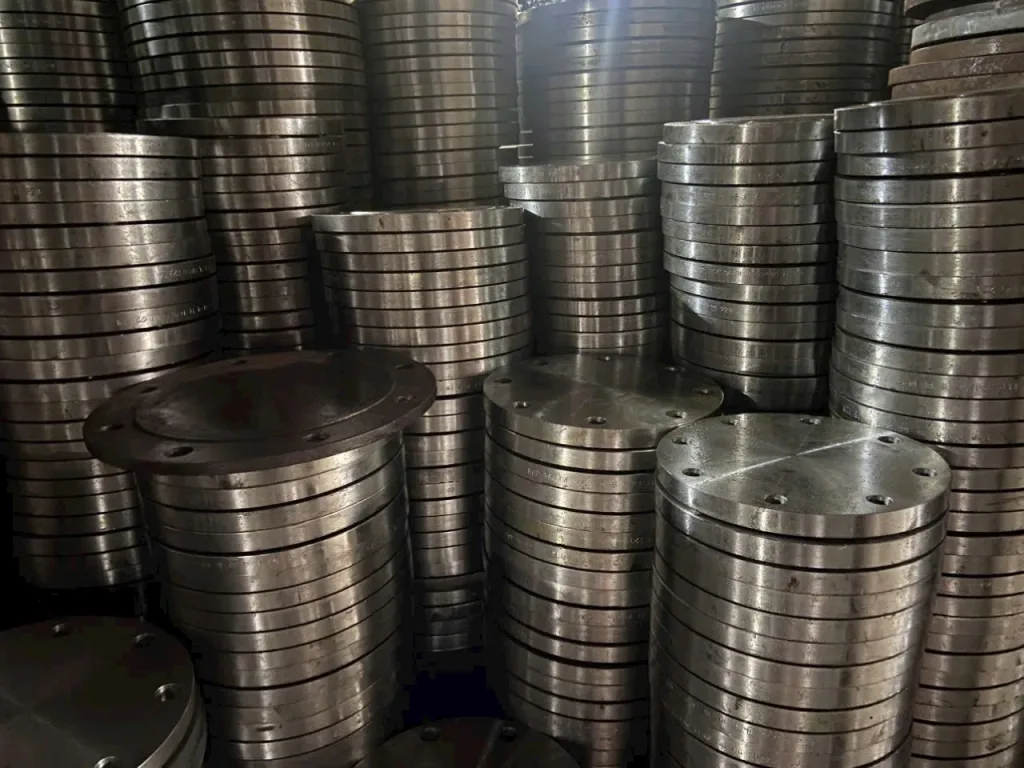

Hình ảnh thực tế
Phụ kiện này còn được gọi là bích nối thép
Sự dụng để bịt kín đường ống mà có thể thao lắp hoặc thay thếMặt bích mùMặt bích mùMặt bích mù tiêu chuẩn BS PN16Mặt bích mù tiêu chuẩn JIS 10K
Các tiêu chuẩn của mặt bích mù
Mặt bích mù (Blind Flange) được sản xuất theo nhiều tiêu chuẩn quốc tế để đáp ứng các yêu cầu kỹ thuật và điều kiện làm việc khác nhau. Dưới đây là các tiêu chuẩn phổ biến cho mặt bích mù:
ASME/ANSI B16.5
Phạm vi: Tiêu chuẩn này của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) và Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) áp dụng cho các mặt bích có kích thước từ ½ inch đến 24 inch.
Cấp áp suất: Class 150, 300, 600, 900, 1500, và 2500.
Ứng dụng: Được sử dụng chủ yếu trong ngành dầu khí, hóa chất, và các hệ thống áp suất cao tại Bắc Mỹ.
ASME B16.47
Phạm vi: Quy định cho các mặt bích lớn hơn 24 inch, thường được áp dụng trong các ngành công nghiệp nặng.
Cấp áp suất: Tương tự với tiêu chuẩn B16.5 nhưng dành cho các kích thước lớn hơn.
Loại: Bao gồm Series A (nặng hơn và chịu tải tốt hơn) và Series B (nhẹ hơn, phù hợp cho các ứng dụng khác nhau).
DIN 2527
Phạm vi: Tiêu chuẩn Đức (DIN) cho mặt bích mù với kích thước từ DN 10 đến DN 4000.
Cấp áp suất: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, và PN 160.
Ứng dụng: Phổ biến ở châu Âu, thường được dùng trong các hệ thống cấp thoát nước, hóa chất, và năng lượng.
JIS B2220
Phạm vi: Tiêu chuẩn Nhật Bản (JIS) cho mặt bích với các kích thước từ 10A đến 1500A.
Cấp áp suất: 5K, 10K, 16K, 20K, và 30K.
Ứng dụng: Sử dụng rộng rãi trong các hệ thống công nghiệp tại Nhật Bản và các nước châu Á khác.
GOST 12820-80
Phạm vi: Tiêu chuẩn Nga (GOST) quy định cho mặt bích sử dụng trong các hệ thống công nghiệp tại Nga và các nước CIS.
Ứng dụng: Sử dụng phổ biến trong các hệ thống cấp thoát nước, hệ thống năng lượng và các nhà máy xử lý hóa chất.
BS 4504
Phạm vi: Tiêu chuẩn Anh Quốc (BS) cho các mặt bích, bao gồm cả mặt bích mù.
Cấp áp suất: PN 2.5 đến PN 40.
Ứng dụng: Được sử dụng tại Anh và các nước thuộc Khối Thịnh vượng chung, phù hợp với nhiều loại hệ thống công nghiệp khác nhau.
Các tiêu chuẩn mặt bích mù như ASME/ANSI, DIN, JIS, GOST, EN, và BS đảm bảo tính đồng bộ trong thiết kế và khả năng hoạt động hiệu quả trong các hệ thống áp suất cao, chịu nhiệt độ và ăn mòn. Việc chọn tiêu chuẩn phù hợp sẽ phụ thuộc vào yêu cầu kỹ thuật cụ thể và các quy định của từng khu vực.
Dưới đây là bảng giá tham khảo mặt bích mù thép (Blind Flange Carbon Steel).
Lưu ý giá chỉ là giá tạm tính, giá thực tế sẽ được báo khi LH 0939 287 123
BẢNG GIÁ MẶT BÍCH MÙ THÉP – JIS
Tiêu chuẩn
DN
Độ dày tiêu chuẩn
Giá tham khảo (VNĐ/c)
JIS 5K
DN50
14 mm
180.000 – 260.000
JIS 10K
DN50
16 mm
220.000 – 320.000
JIS 10K
DN80
18 mm
350.000 – 520.000
JIS 10K
DN100
20 mm
480.000 – 750.000
JIS 16K
DN100
24 mm
780.000 – 1.150.000
BẢNG GIÁ MẶT BÍCH MÙ THÉP – BS (EN / PN)
Tiêu chuẩn
DN
Độ dày tiêu chuẩn
Giá tham khảo (VNĐ/c)
BS PN10
DN50
12 mm
160.000 – 240.000
BS PN16
DN50
16 mm
230.000 – 340.000
BS PN16
DN80
18 mm
360.000 – 540.000
BS PN16
DN100
20 mm
500.000 – 780.000
BS PN25
DN100
26 mm
950.000 – 1.350.000
BẢNG GIÁ MẶT BÍCH MÙ THÉP – ANSI / ASME
Tiêu chuẩn
DN
Độ dày tiêu chuẩn
Giá tham khảo (VNĐ/c)
ANSI 150
DN50
15 mm
260.000 – 380.000
ANSI 150
DN80
19 mm
420.000 – 650.000
ANSI 150
DN100
21 mm
580.000 – 880.000
ANSI 300
DN100
32 mm
1.250.000 – 1.850.000
ASME 300
DN150
38 mm
2.200.000 – 3.200.000
Ghi chú kỹ thuật quan trọng
Giá tăng theo áp suất (Class/PN/K) và độ dày đĩa bích.
Bích mù thường dày hơn bích thường vì phải chịu áp lực trực tiếp.
Vật liệu thép phổ biến: A105, SS400, Q235, A36.
Gia công thêm (mạ kẽm, sơn epoxy, tiện mặt RF/FF/RTJ) sẽ làm tăng giá.
Ứng dụng của mặt bích mù
Mặt bích mù có vai trò quan trọng trong nhiều hệ thống công nghiệp và kỹ thuật nhờ khả năng bịt kín đầu ống hiệu quả.
Dưới đây là một số ứng dụng phổ biến của mặt bích mù:
1. Bảo trì và sửa chữa hệ thống đường ống
Mặt bích mù cho phép bịt kín tạm thời hoặc lâu dài đầu ống, giúp ngăn dòng chảy của chất lỏng hoặc khí khi cần sửa chữa, bảo trì hoặc kiểm tra hệ thống.
Đây là lựa chọn hữu ích cho các hệ thống cần ngừng hoạt động cục bộ mà không ảnh hưởng đến toàn bộ quy trình.
2. Ngành dầu khí
Trong ngành dầu khí, mặt bích mù được dùng để bịt kín các đầu ống khi không sử dụng hoặc để ngăn ngừa sự rò rỉ của dầu và khí tự nhiên.
Nó có thể được lắp đặt tại các điểm kết nối để tạo sự linh hoạt trong vận hành và bảo trì.
3. Hệ thống hóa chất
Trong các nhà máy hóa chất, mặt bích mù giúp ngăn chặn rò rỉ hóa chất nguy hiểm.
Đặc biệt, mặt bích mù từ thép không gỉ hoặc hợp kim có khả năng chịu ăn mòn cao rất phù hợp để sử dụng trong môi trường chứa hóa chất ăn mòn.
4. Nhà máy điện
Mặt bích mù được sử dụng trong các hệ thống ống dẫn hơi nước và nước làm mát, giúp ngăn dòng chảy tại những điểm cần bảo trì.
Khả năng chịu áp suất và nhiệt độ cao của mặt bích đặc đảm bảo an toàn cho các đường ống áp suất lớn trong nhà máy điện.
5. Ngành xử lý nước và nước thải
Được sử dụng để đóng kín các đầu ống trong hệ thống cấp nước và xử lý nước thải.
Mặt bích đặc dễ dàng tháo lắp khi cần vệ sinh, bảo trì và kiểm tra định kỳ hệ thống.
6. Ngành thực phẩm và dược phẩm
Trong các hệ thống sản xuất thực phẩm và dược phẩm, mặt bích đặc bằng thép không gỉ được dùng để đóng kín và bảo vệ đường ống khỏi sự nhiễm bẩn, đồng thời giúp đảm bảo vệ sinh an toàn thực phẩm khi hệ thống không hoạt động.
7. Hệ thống HVAC (sưởi, thông gió và điều hòa không khí)
Mặt bích đặc có thể được lắp đặt trong các hệ thống HVAC để ngăn dòng chảy không khí khi cần bảo trì hoặc cách ly các khu vực nhất định mà không làm gián đoạn toàn bộ hệ thống.
Ưu điểm của mặt bích mù
Độ kín tuyệt đối: Giảm thiểu tối đa nguy cơ rò rỉ.
Dễ lắp đặt và tháo dỡ: Mặt bích mù có thể tháo dỡ để kiểm tra, bảo dưỡng hoặc sửa chữa các hệ thống dễ dàng.
Khả năng chịu áp lực cao: Thích hợp cho các ứng dụng có áp lực cao vì thiết kế không có lỗ giúp giảm thiểu áp lực tác động lên mặt bích.
Mặt bích mù
Phân biệt mặt bích mù FF và RF
Trong các loại mặt bích mù, ký hiệu FF và RF thể hiện kiểu bề mặt làm kín (facing) của bích — yếu tố rất quan trọng quyết định khả năng kín khít và phạm vi ứng dụng. Theo quy định kỹ thuật như trong ASME B16.5, đây là hai dạng phổ biến nhất.
1. Mặt bích mù FF (Flat Face)
Đặc điểm
Bề mặt phẳng hoàn toàn từ tâm ra mép.
Gioăng đặt phủ toàn bộ mặt bích.
Không có phần nhô cao.
Ưu điểm
Phân bố lực siết đều.
Phù hợp với thiết bị gang hoặc vật liệu giòn (tránh nứt vỡ).
Ứng dụng
Hệ thống áp lực thấp
Đường nước sinh hoạt
Hệ thống khí
Mặt bích mù FFMặt bích mù FF
2. Mặt bích mù RF (Raised Face)
Đặc điểm
Có phần mặt nhô cao ở tâm (raised face).
Gioăng chỉ đặt ở phần nhô này.
Tập trung lực siết vào vùng làm kín.
Ưu điểm
Độ kín cao hơn FF.
Chịu áp suất và nhiệt độ tốt hơn.
Ứng dụng
Hệ thống hơi, dầu, khí
Đường ống áp lực trung – cao
Công nghiệp nặng, nhà máy
Mặt bích mù RF
So sánh nhanh
Tiêu chí
FF
RF
Bề mặt
Phẳng
Nhô cao
Khả năng kín
Trung bình
Cao
Áp suất phù hợp
Thấp
Trung – cao
Loại gioăng
Full face
Ring gasket
Thiết bị ghép
mọi chất liệu
mọi chất liệu
Kết luận chọn loại nào
Hệ áp thấp, vật liệu cơ bản→ FF
Hệ áp lực, nhiệt độ cao → RF
Lưu ý quan trọng: Không được ghép bích RF với FF vì sẽ gây tập trung lực không đều → cong bích → rò rỉ.
Mặt bích mù
Lời kết
Mặt bích mù là một phần không thể thiếu trong các hệ thống công nghiệp yêu cầu độ kín, khả năng chịu áp suất và an toàn cao.
Sự linh hoạt và dễ tháo lắp giúp chúng phù hợp với các ứng dụng cần bảo trì, sửa chữa, và đảm bảo an toàn cho các hệ thống đường ống chất lỏng và khí.
