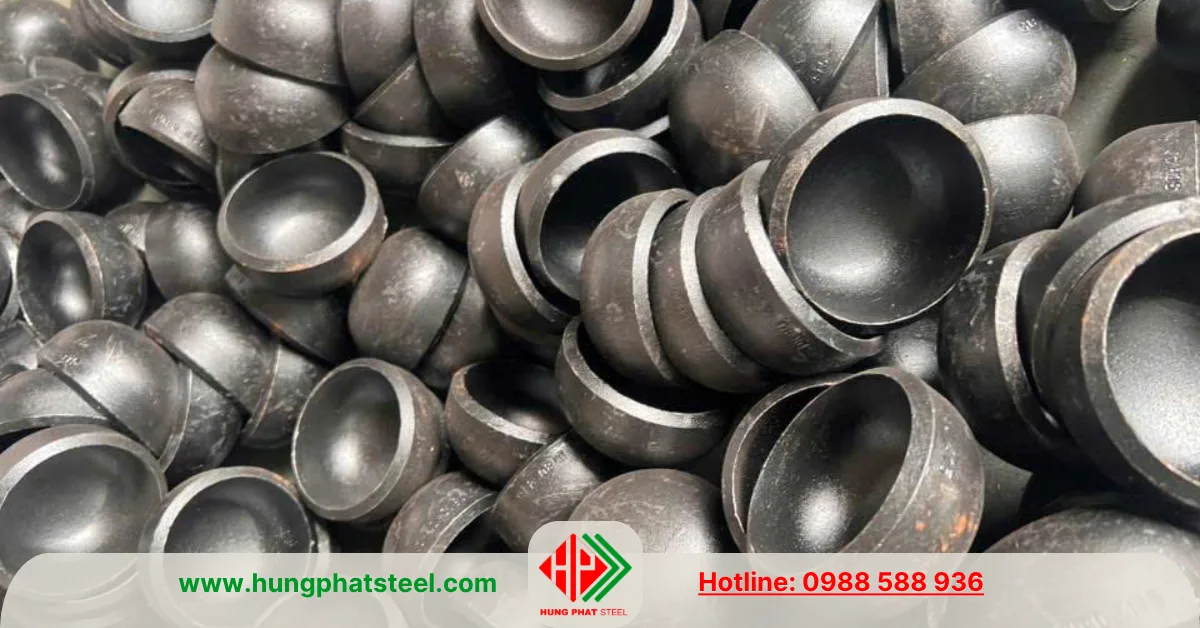

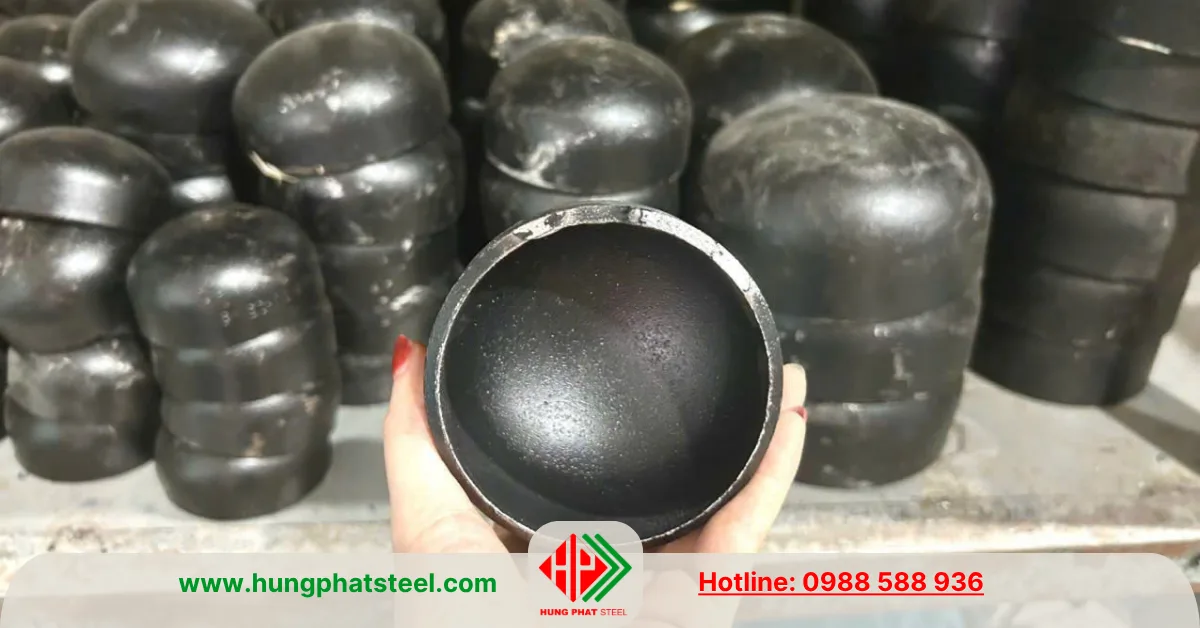

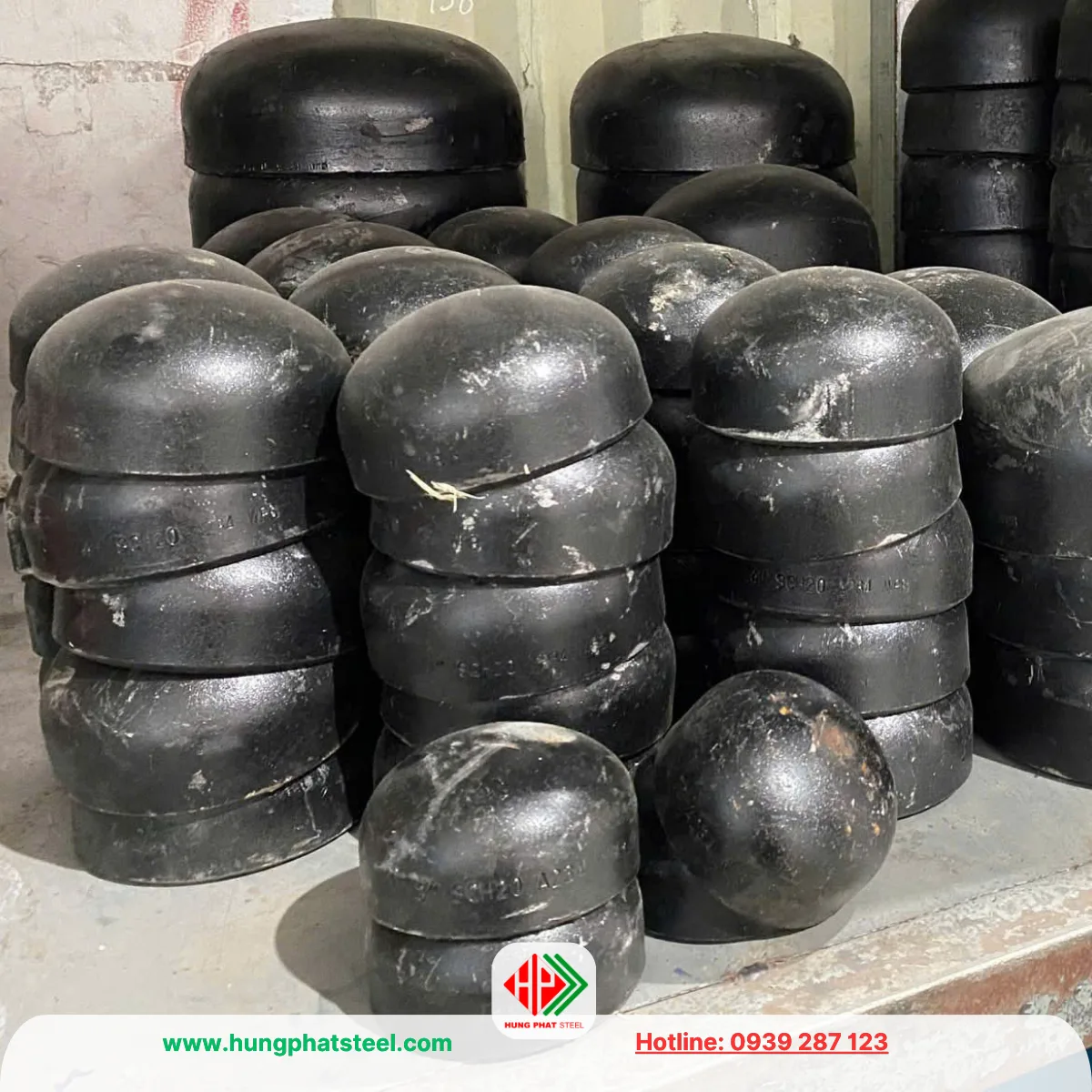

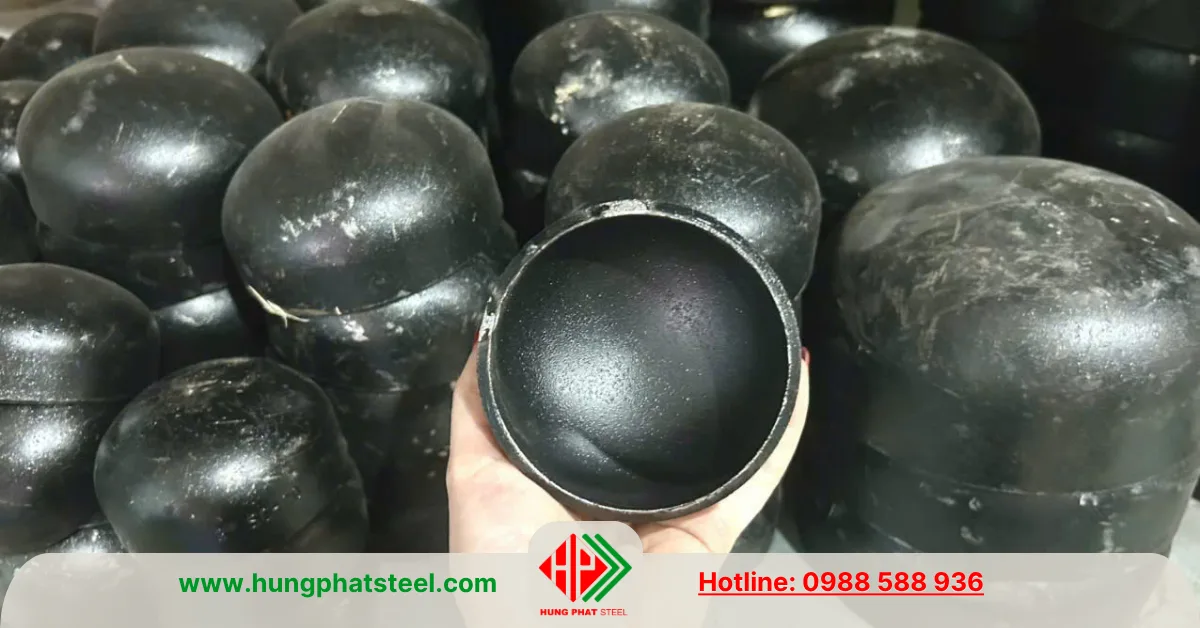

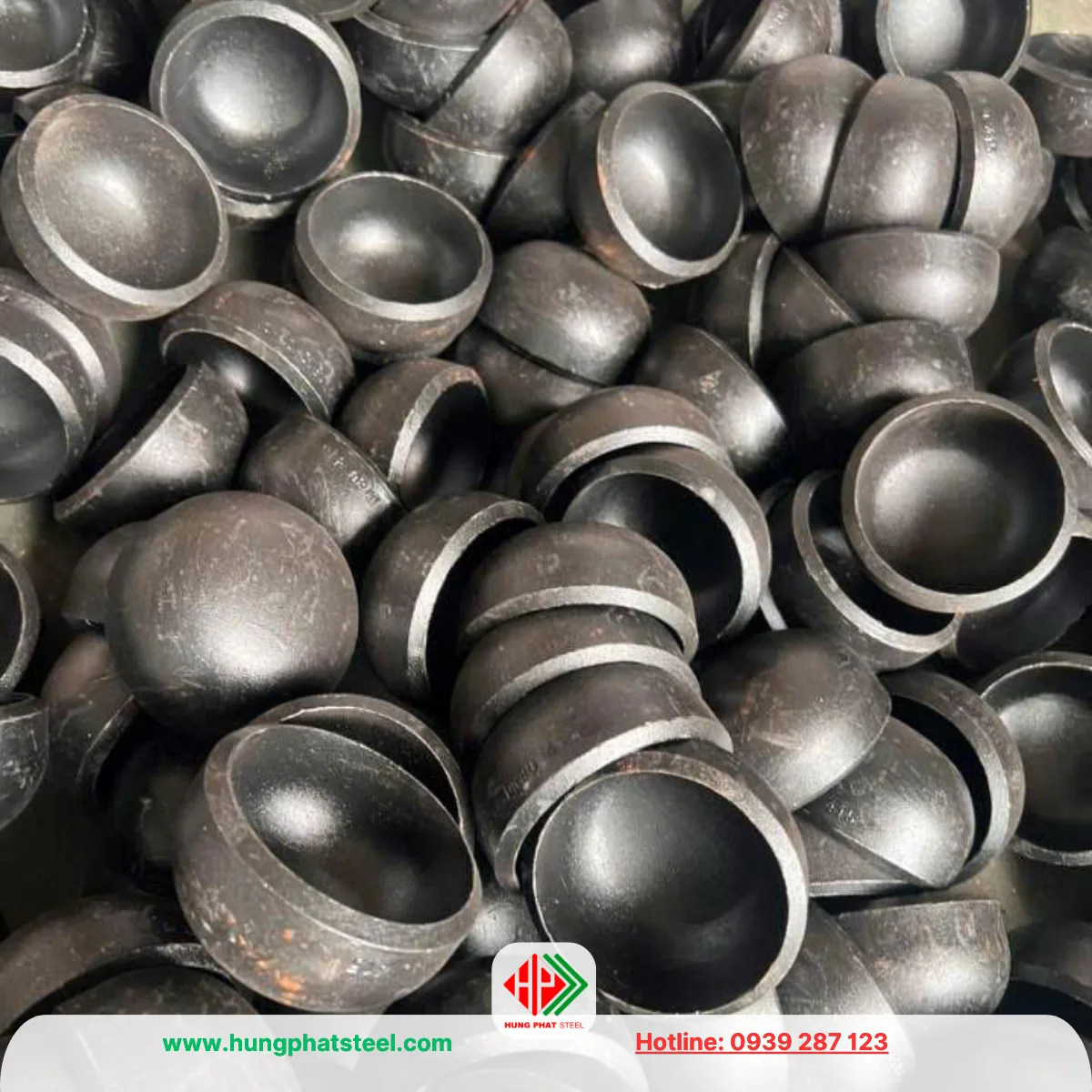

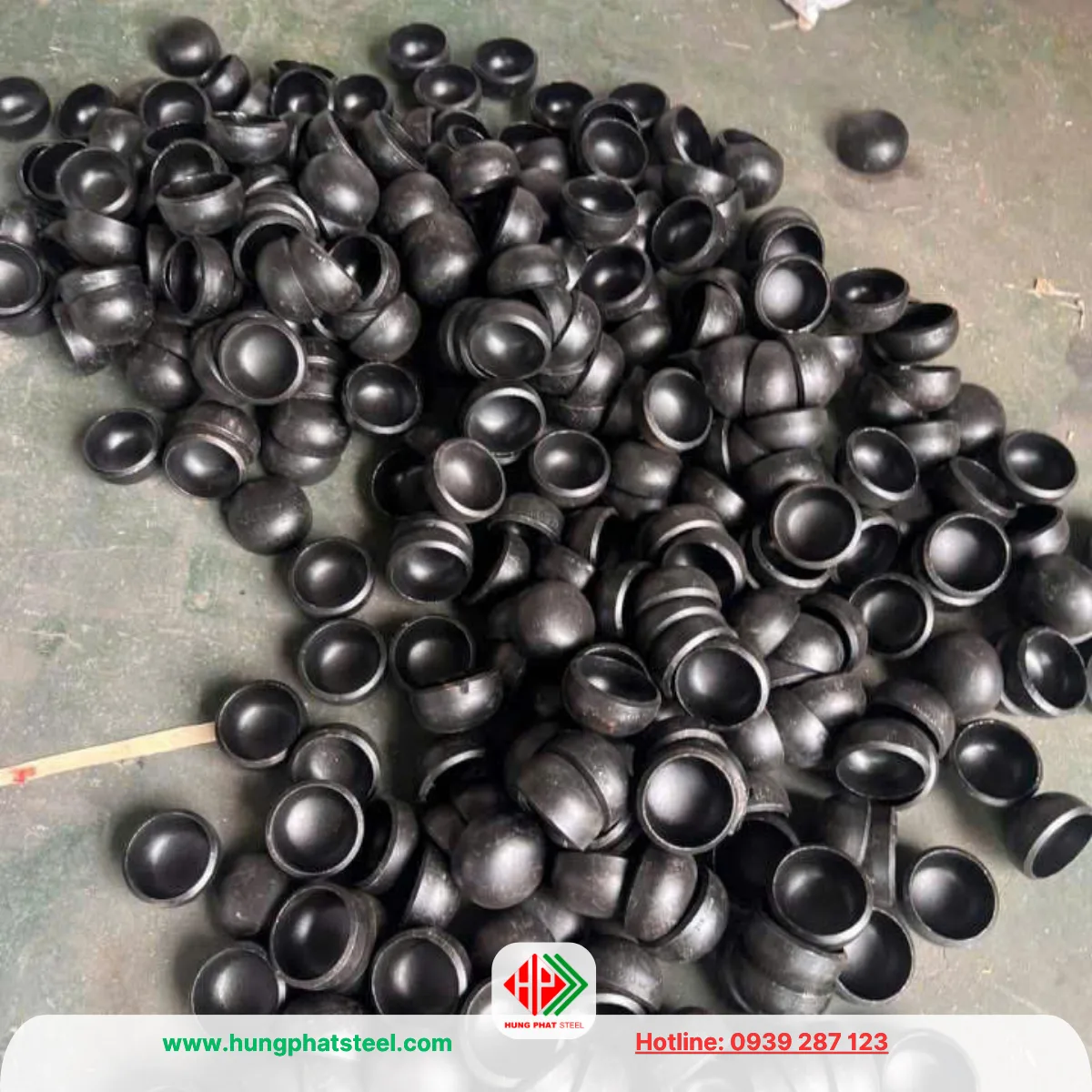

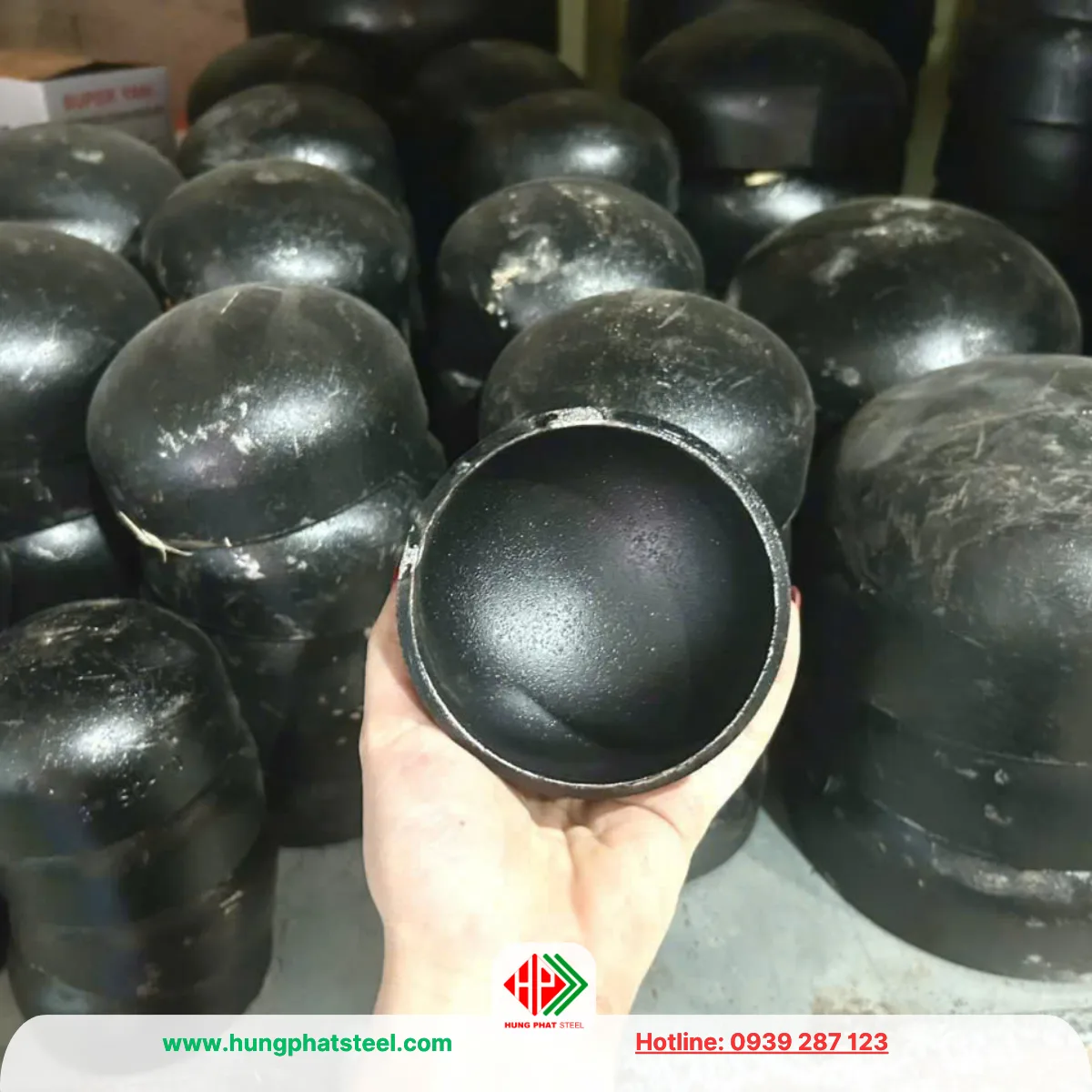

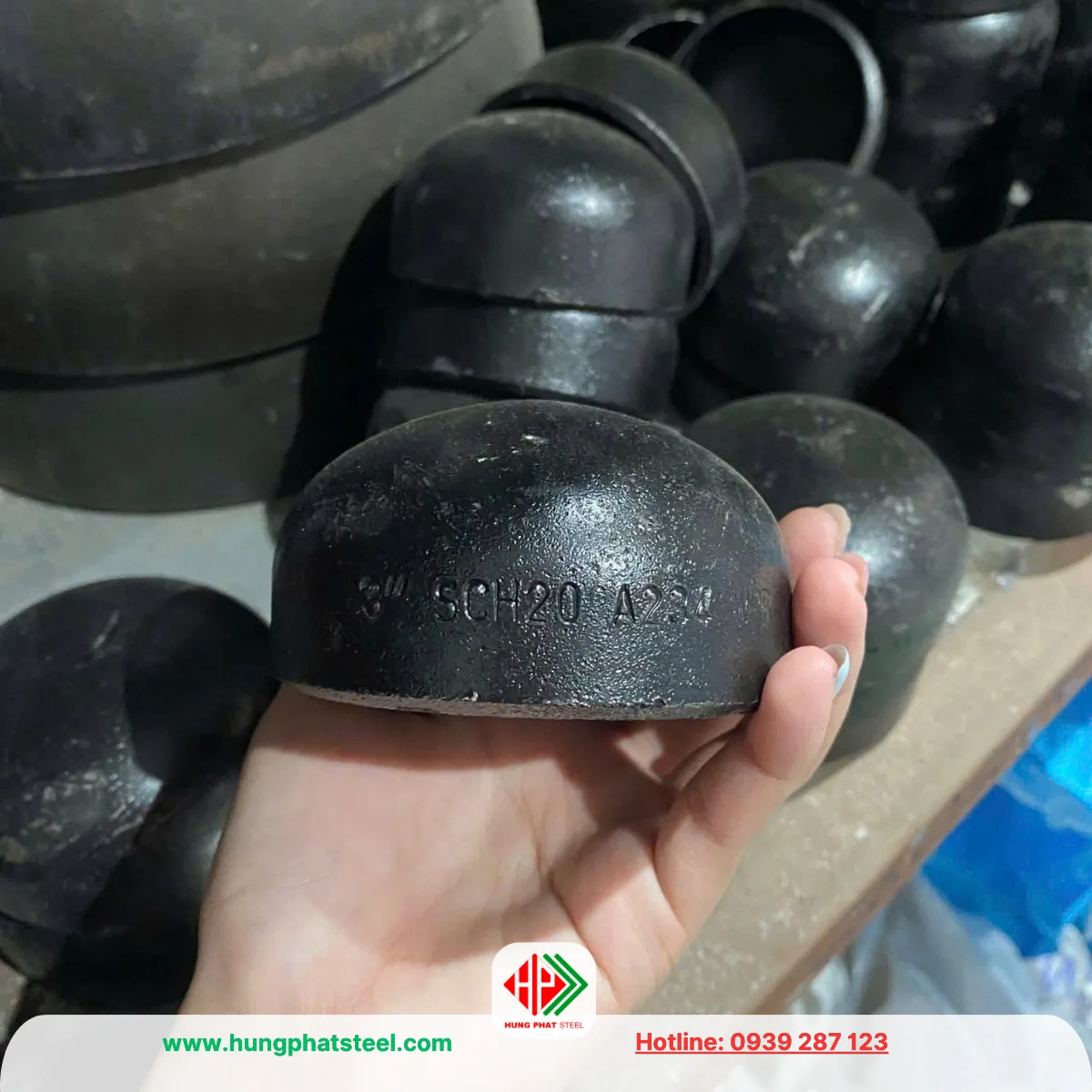

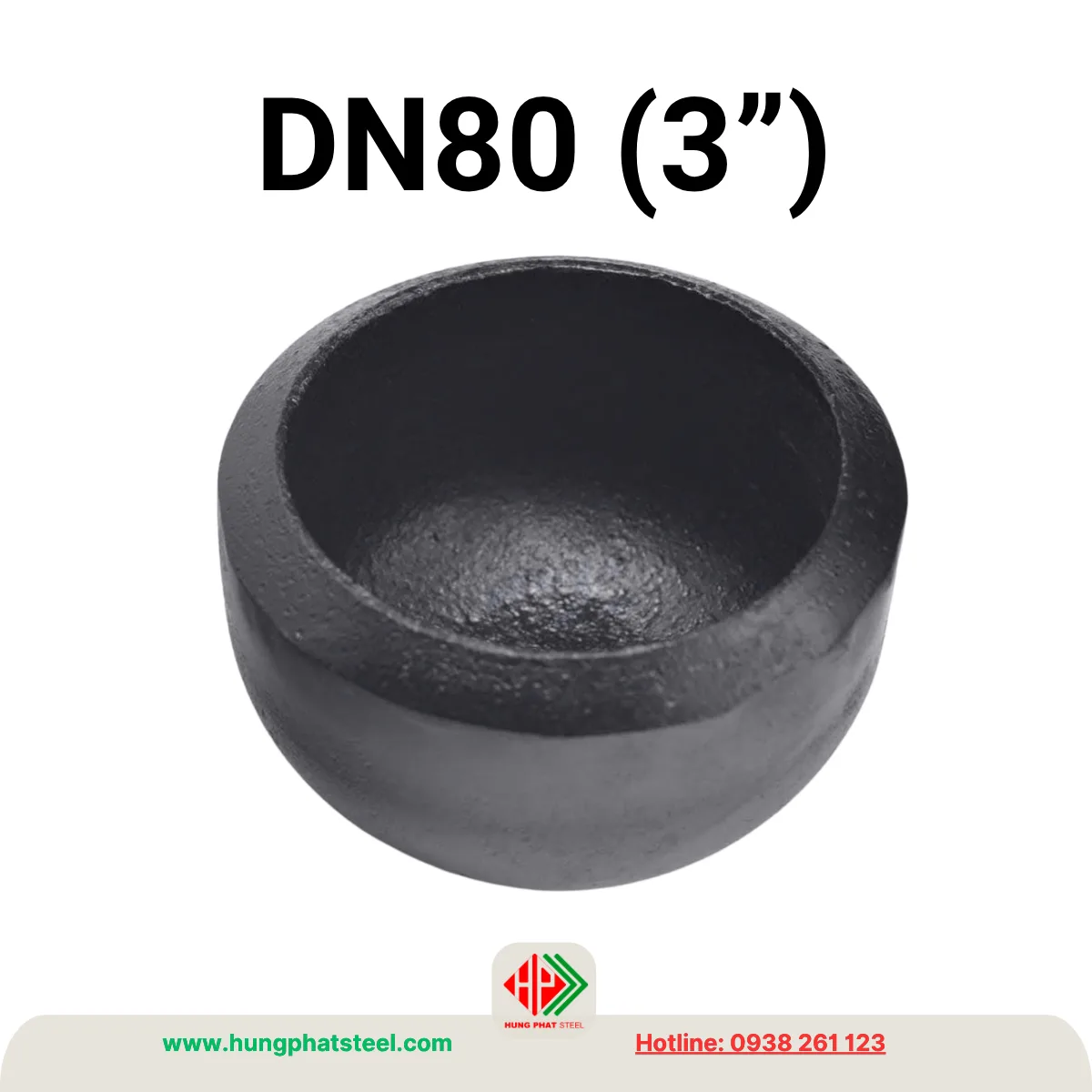

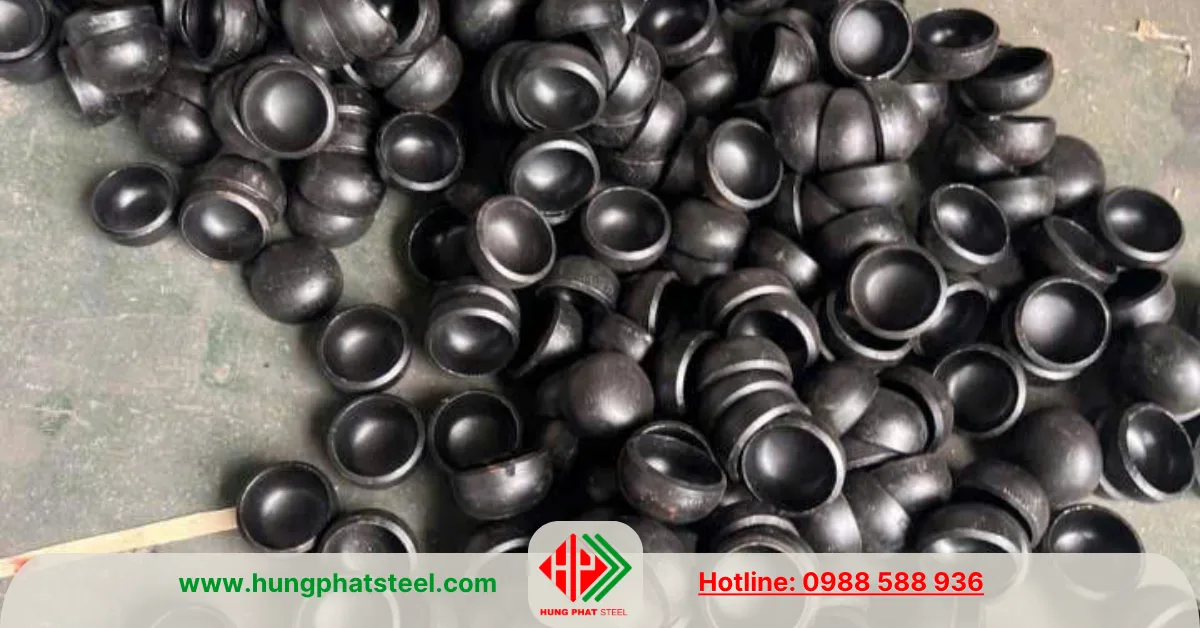

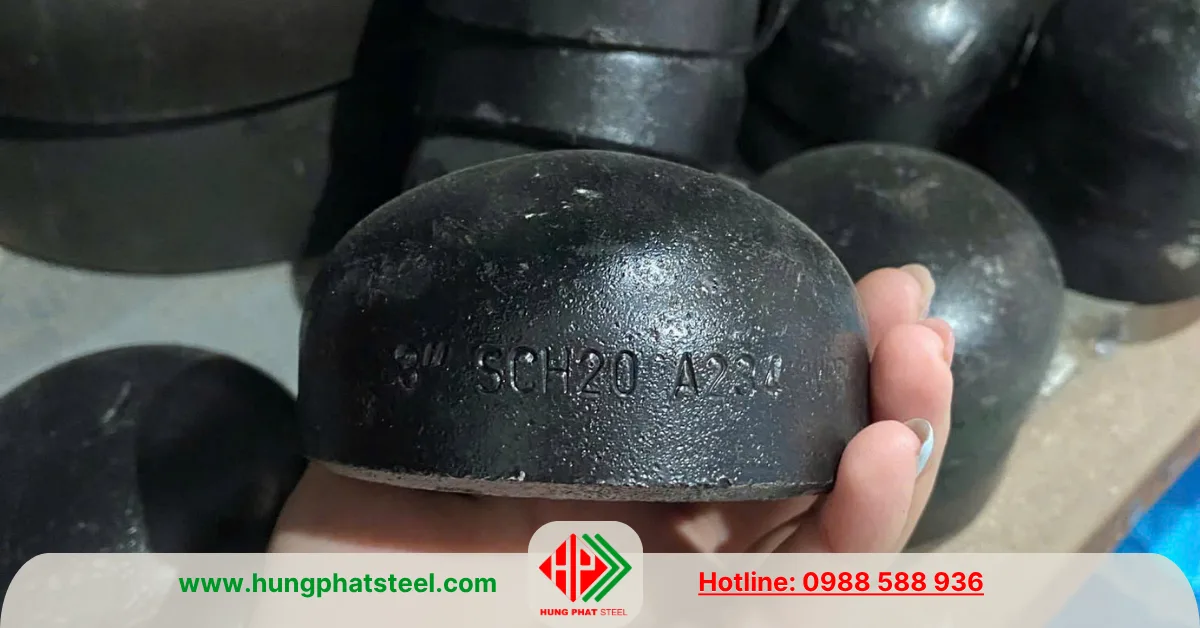

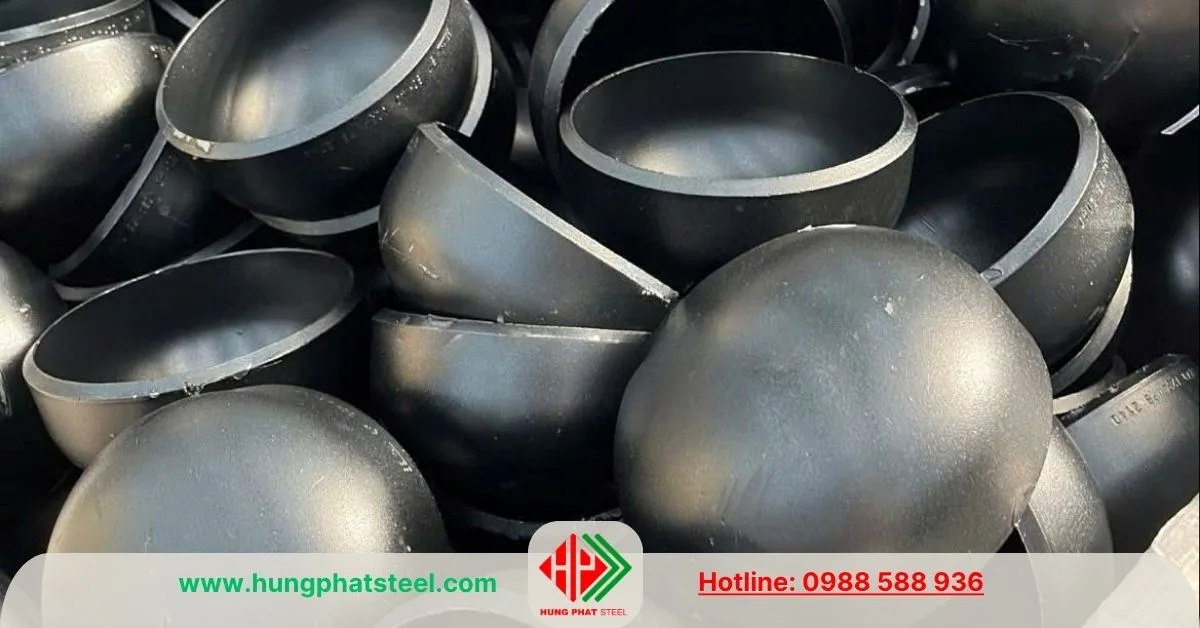

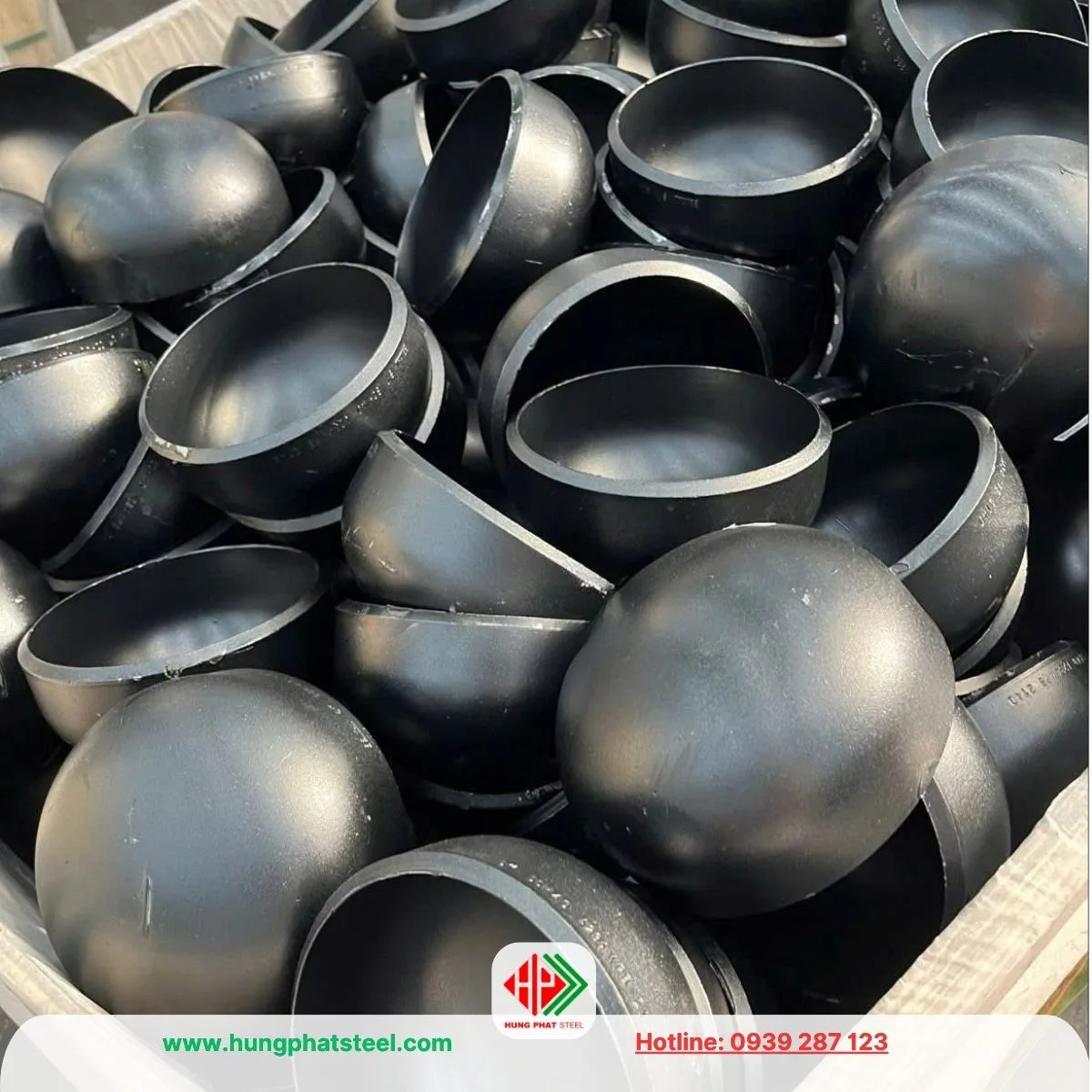

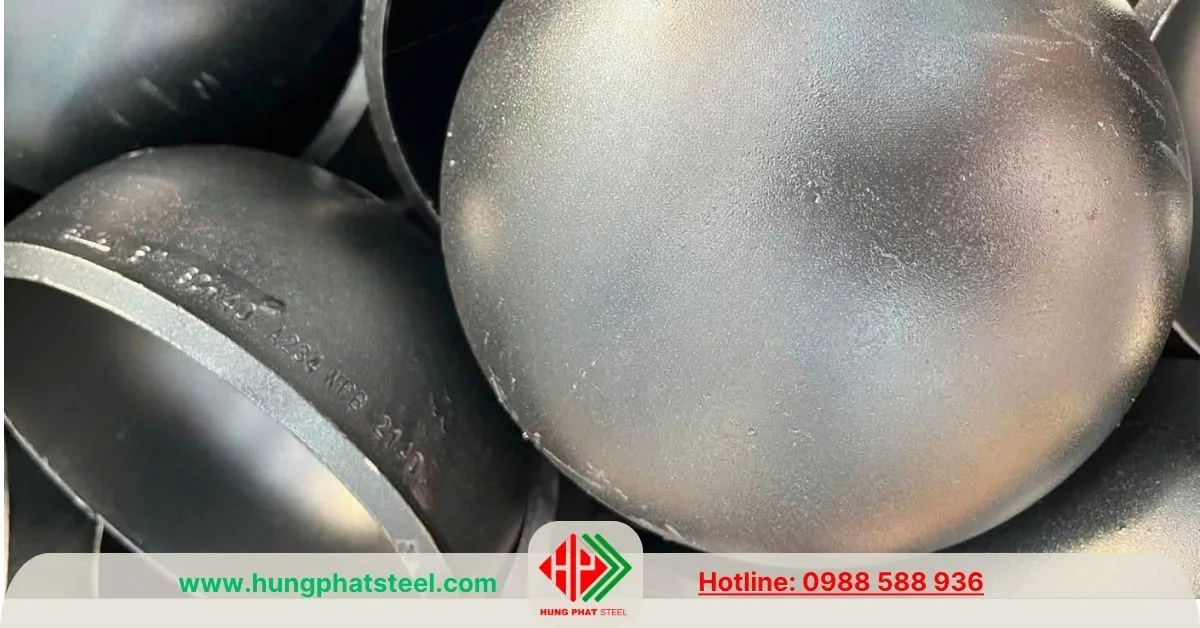

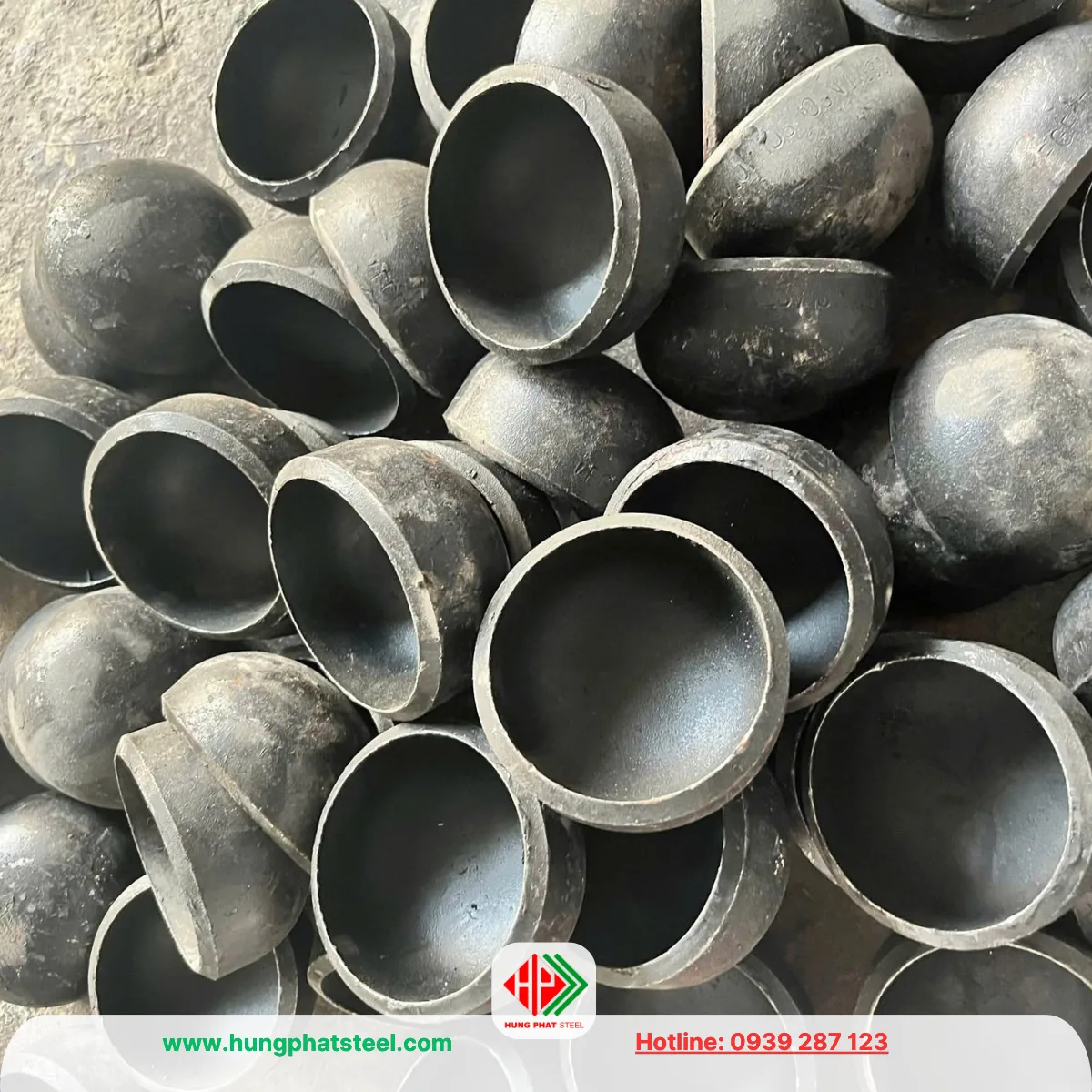

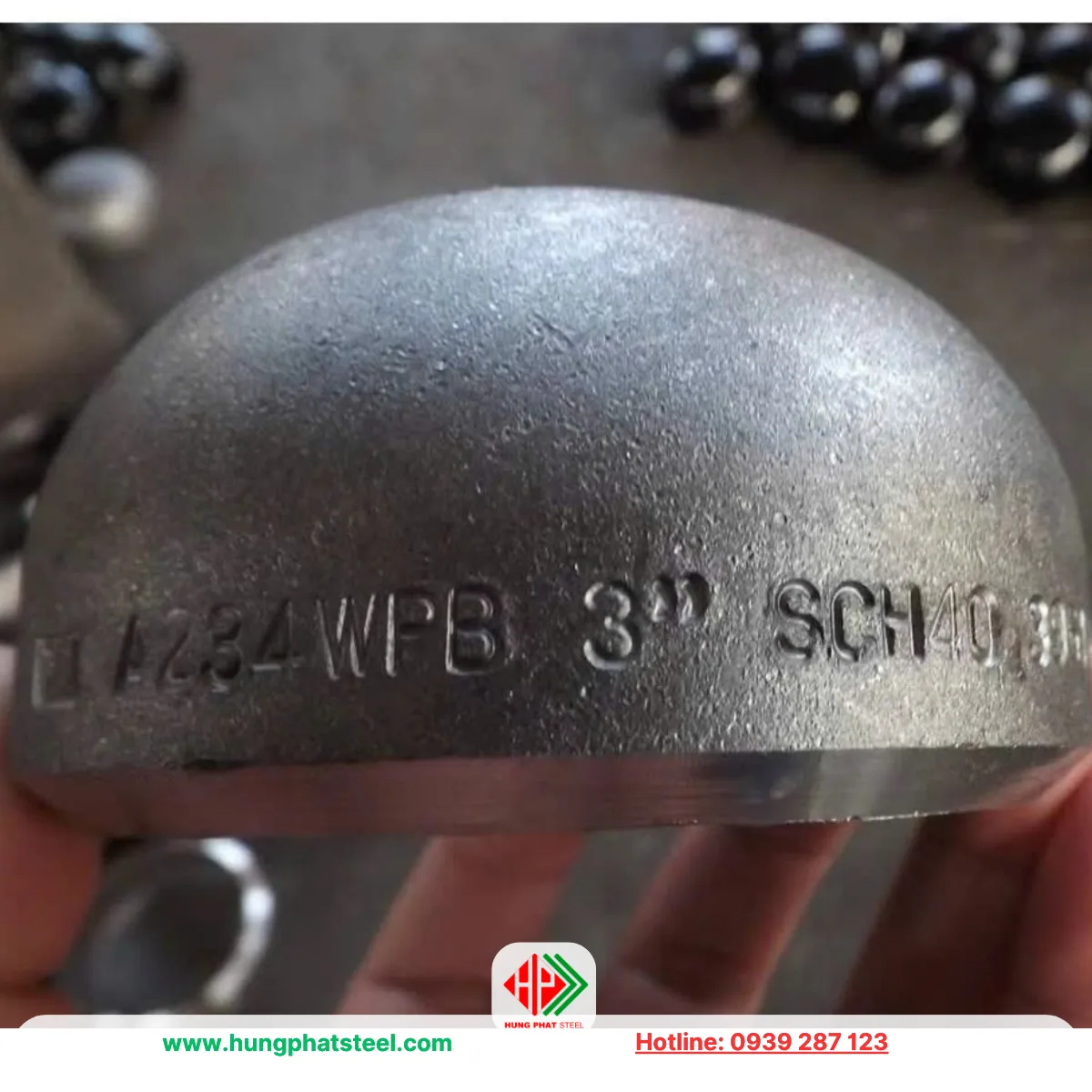

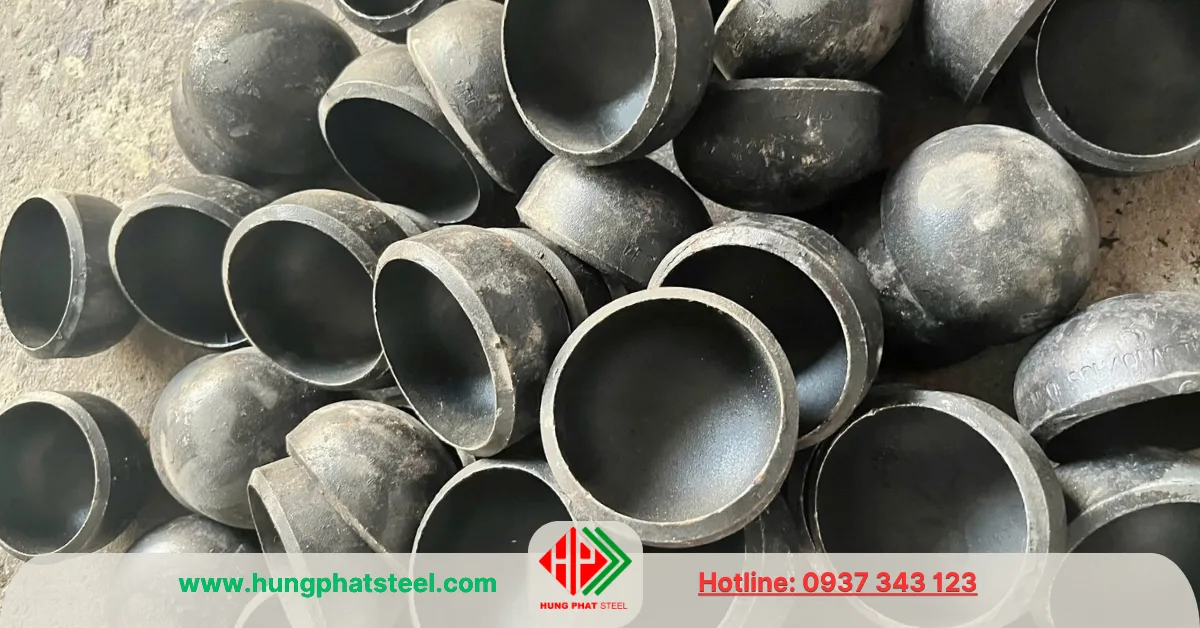

Chén Hàn DN80 (D90, 3inch)

Mô tả

Chén hàn DN80 (hay còn gọi là bịt chụp phi 90) là phụ kiện đường ống dùng để bịt kín đầu ống thép có kích thước danh nghĩa DN80, tương ứng với đường kính ngoài D88.9 mm.

Phụ kiện được thiết kế dạng chén úp, bao phủ toàn bộ đầu ống và được liên kết bằng phương pháp hàn nhằm tạo nên mối nối kín khít, có khả năng chịu áp lực và nhiệt độ cao.

Phụ kiện ống thép: Chén hàn DN80 (D90, 3inch)

Trong các hệ thống đường ống công nghiệp, việc bịt kín các đầu chờ hoặc những đoạn ống không còn sử dụng là yêu cầu cần thiết để đảm bảo an toàn vận hành và tránh thất thoát lưu chất. Chén hàn DN80 được đánh giá là giải pháp hiệu quả nhờ kết cấu chắc chắn, độ bền cao và tuổi thọ lâu dài. Sau khi hàn hoàn thiện, phụ kiện trở thành một phần của đường ống, giúp hệ thống hoạt động ổn định trong thời gian dài mà không cần bảo trì thường xuyên.

Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC), khí nén, hơi nóng, dầu khí, hóa chất, nhà máy sản xuất, công trình cơ điện (M&E), xử lý nước và nhiều lĩnh vực công nghiệp khác.

Thông số kỹ thuật

Chén hàn DN80 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép chính xác với đường ống thép và đáp ứng yêu cầu kỹ thuật của từng công trình.

Thông số cơ bản:

• Tên sản phẩm: Chén hàn DN80
• Kích thước danh nghĩa: DN80 (3 inch)
• Đường kính ngoài phù hợp: D88.9 mm (phi 90)
• Kiểu kết nối: Hàn
• Vật liệu: Thép carbon
• Tiêu chuẩn sản xuất: ASME B16.9, MSS SP-75
• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: Đen, xi kẽm hoặc mạ kẽm nhúng nóng
• Áp lực làm việc: Phụ thuộc vào tiêu chuẩn SCH
• Xuất xứ: Trung Quốc, Malaysia, Thái Lan và Việt Nam..

Việc lựa chọn đúng độ dày SCH sẽ giúp chén hàn đồng bộ với đường ống, đảm bảo khả năng chịu áp lực và tăng tuổi thọ cho toàn bộ hệ thống.

Cấu tạo chén hàn DN80

Chén hàn DN80 có kết cấu khá đơn giản nhưng được tính toán kỹ lưỡng để đáp ứng yêu cầu làm việc trong nhiều điều kiện khác nhau.

Phần thân được dập thành dạng bán cầu nhằm phân tán đều áp lực tác động lên bề mặt. Thiết kế này giúp hạn chế hiện tượng tập trung ứng suất, giảm nguy cơ nứt hoặc biến dạng khi hệ thống làm việc ở áp suất cao.

Phần miệng được gia công chính xác theo đường kính ngoài của ống D88.9 mm, giúp quá trình hàn diễn ra nhanh chóng và tạo được mối nối kín tuyệt đối. Sau khi hàn hoàn thiện, chén hàn và đường ống liên kết thành một khối thống nhất, mang lại khả năng chịu rung và chịu áp vượt trội.

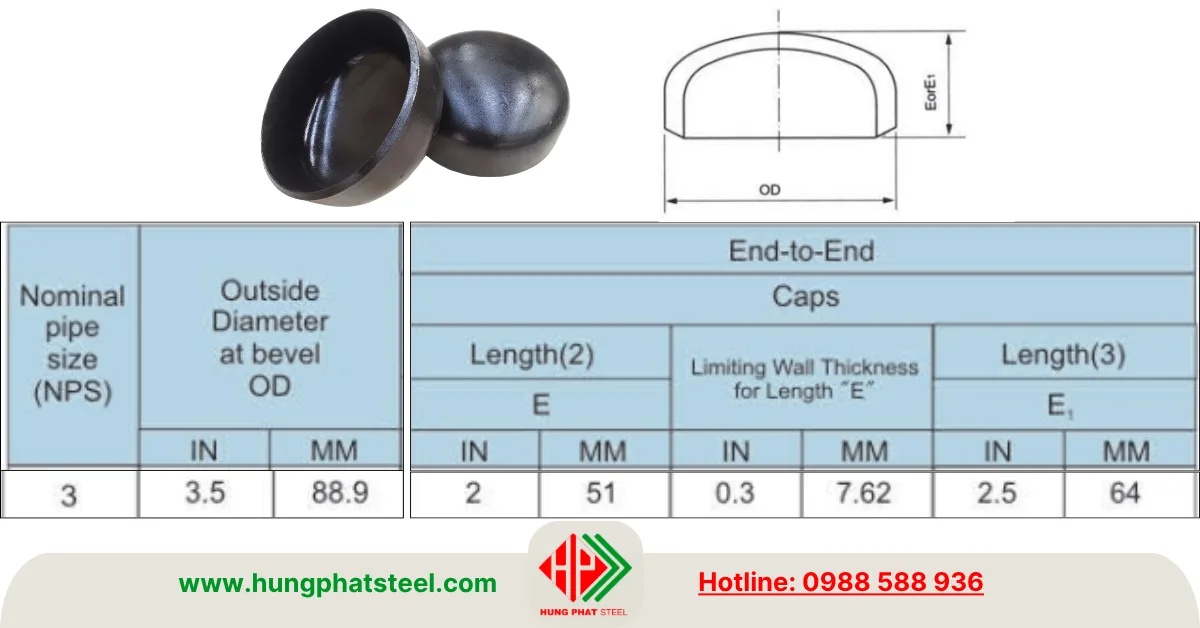

Bản vẽ chi tiết cấu tạo sản phẩm

Các sản phẩm liên quan:
Chén hàn DN65
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN80 theo bề mặt

Tùy theo điều kiện môi trường và yêu cầu sử dụng, chén hàn DN80 được chia thành ba dòng sản phẩm phổ biến.

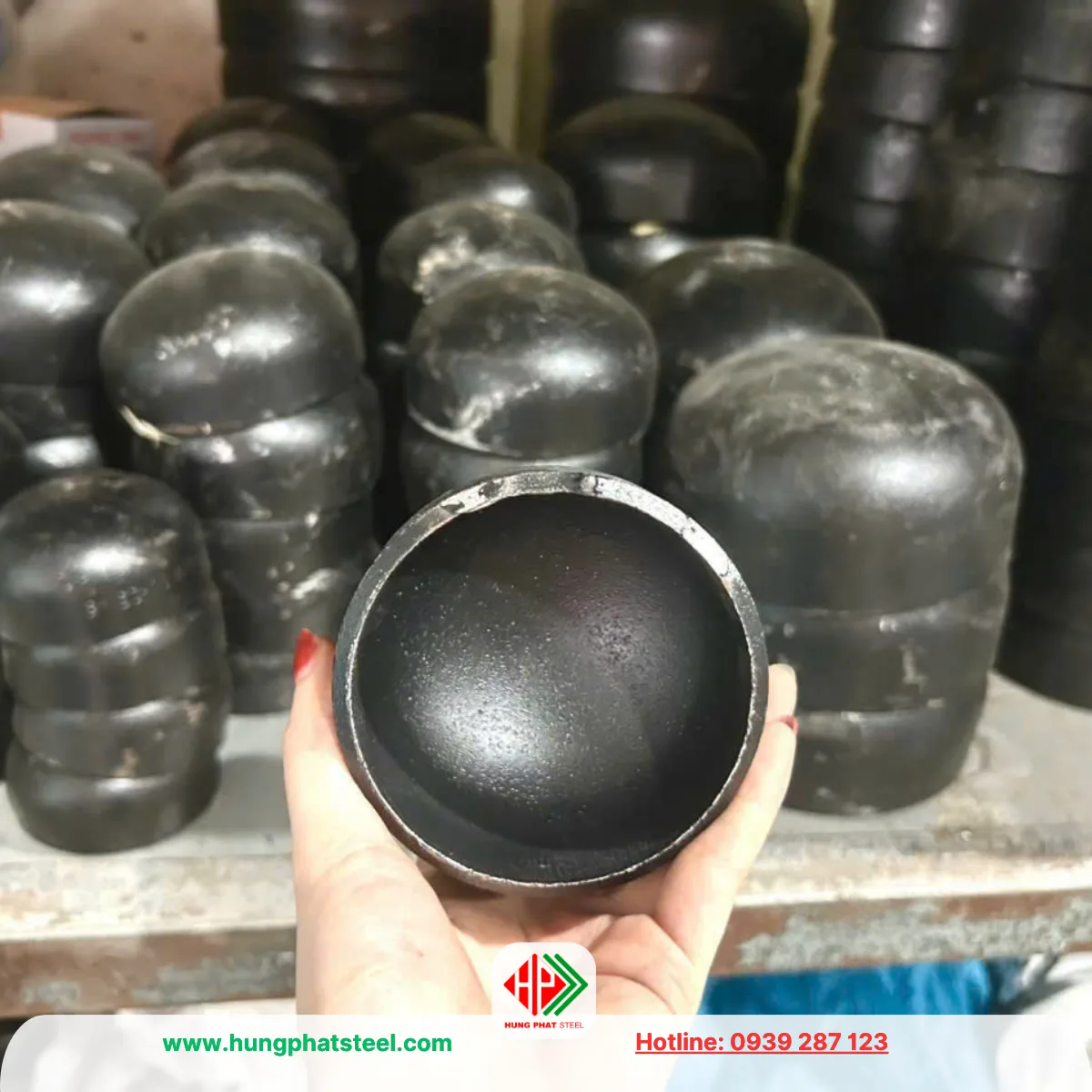

Chén hàn DN80 đen

Chén hàn đen được chế tạo từ thép carbon và giữ nguyên màu sắc tự nhiên sau quá trình sản xuất hoặc được phủ thêm lớp sơn chống gỉ để bảo vệ trong quá trình lưu kho.

Loại này phù hợp với các hệ thống đường ống trong nhà, khí nén, hơi nước, kết cấu thép, hệ thống cấp thoát nước và phòng cháy chữa cháy. Ưu điểm nổi bật là giá thành hợp lý, dễ hàn, dễ gia công và đáp ứng tốt nhu cầu của đa số công trình công nghiệp.

Chén hàn DN80 xi kẽm

Chén hàn xi kẽm được phủ lớp kẽm bằng phương pháp mạ điện nhằm tăng khả năng chống oxy hóa và tạo bề mặt sáng đẹp.

Sản phẩm thường được sử dụng trong các công trình dân dụng, hệ thống cơ điện, đường ống kỹ thuật hoặc những môi trường có độ ẩm trung bình. So với thép đen, chén hàn xi kẽm có khả năng chống gỉ tốt hơn và mang tính thẩm mỹ cao.

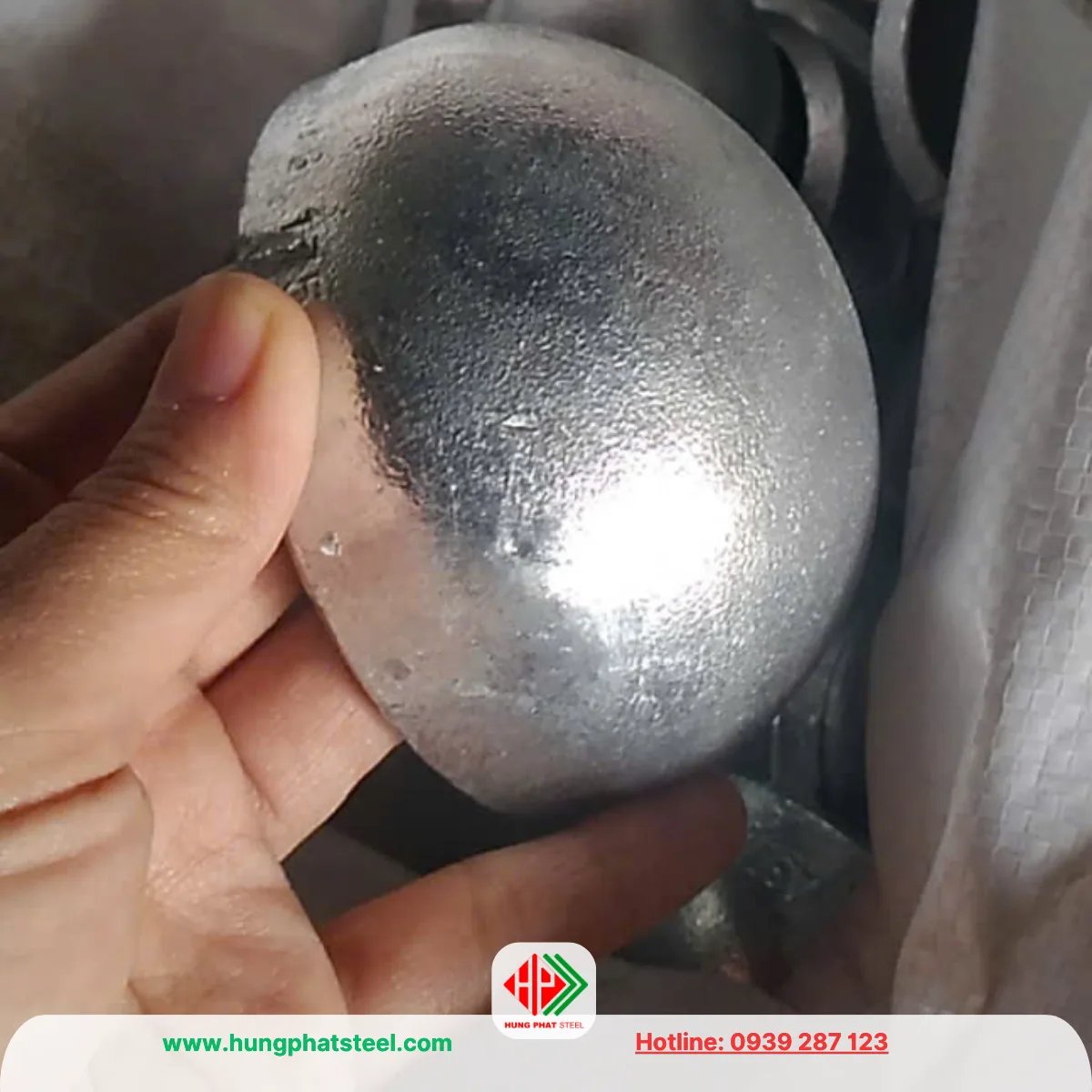

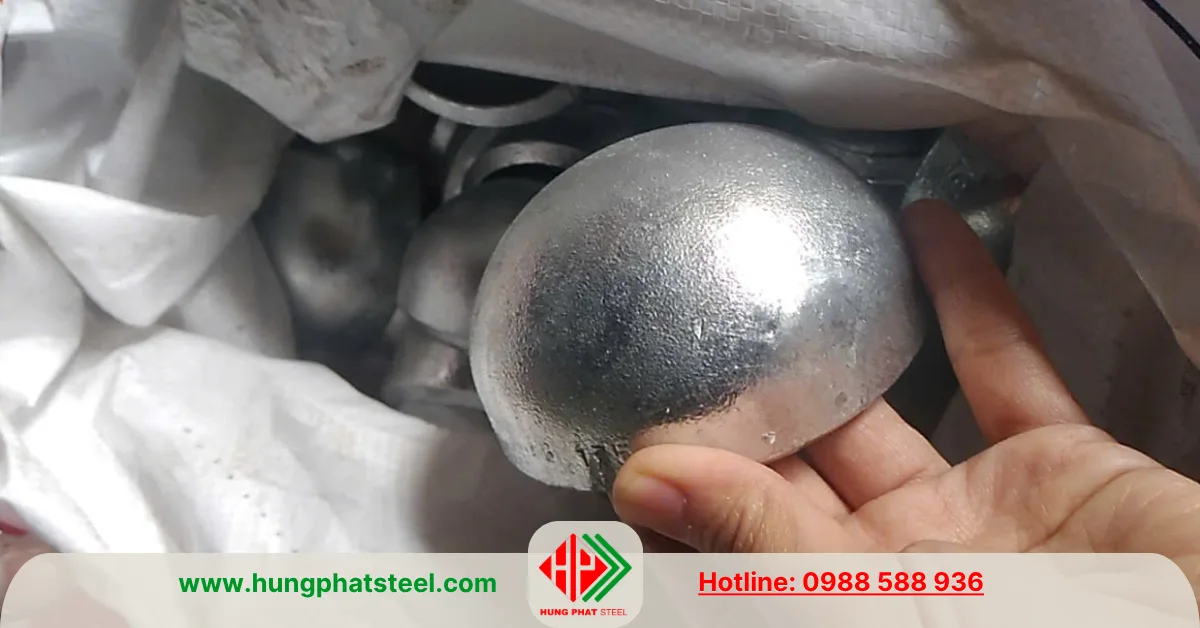

Chén hàn DN80 mạ kẽm nhúng nóng

Đây là dòng sản phẩm có khả năng chống ăn mòn tốt nhất. Toàn bộ phụ kiện được nhúng vào bể kẽm nóng chảy, tạo nên lớp phủ dày và bám chắc trên bề mặt thép.

Chén hàn nhúng kẽm phù hợp với các công trình ngoài trời, hệ thống cấp nước, PCCC ngoài trời, nhà máy hóa chất, khu vực ven biển hoặc môi trường có độ ẩm và tính ăn mòn cao. Lớp mạ giúp kéo dài tuổi thọ của phụ kiện và giảm đáng kể chi phí bảo trì trong quá trình sử dụng.

Phân loại theo độ dày SCH

Để đáp ứng các yêu cầu áp lực khác nhau, chén hàn DN80 được sản xuất với nhiều cấp độ dày.

• SCH10: Dùng cho hệ thống áp suất thấp hoặc đường ống dẫn nước thông thường.
• SCH20: Phù hợp với các công trình công nghiệp có áp lực trung bình.

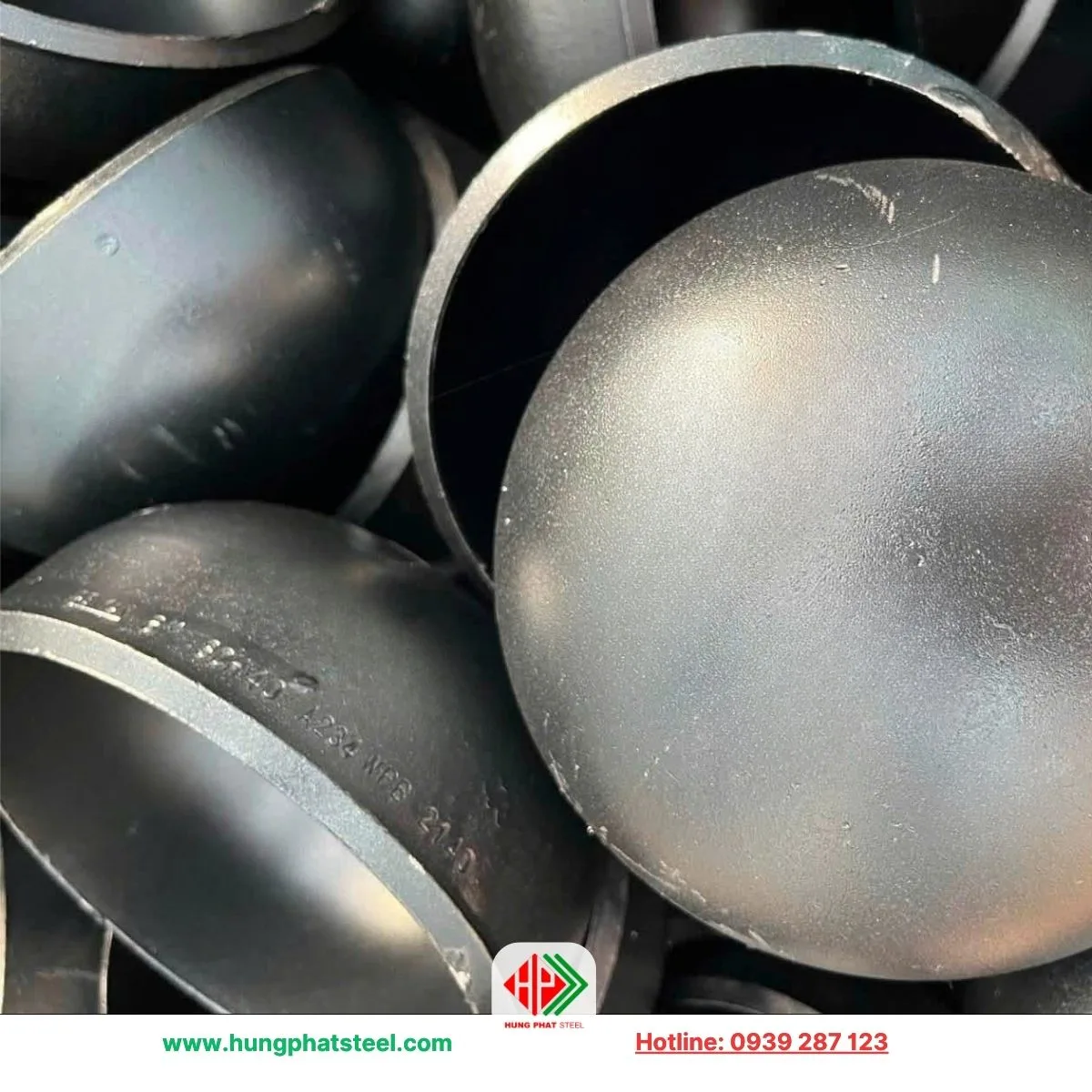

• SCH40: Là quy cách được sử dụng phổ biến nhất nhờ khả năng chịu áp tốt và chi phí hợp lý.
• SCH80: Thành dày hơn, thích hợp cho hệ thống hơi nóng, khí nén và đường ống áp lực cao.
• SCH160: Chuyên dùng trong ngành dầu khí, hóa chất và các hệ thống làm việc trong điều kiện khắc nghiệt.

Việc lựa chọn đúng tiêu chuẩn SCH sẽ giúp đảm bảo độ bền của mối hàn cũng như an toàn cho toàn bộ hệ thống đường ống.

Ưu điểm của chén hàn DN80

Chén hàn DN80 sở hữu nhiều ưu điểm nổi bật nên được sử dụng rộng rãi trong các công trình công nghiệp.

Sau khi hàn, phụ kiện tạo thành mối nối cố định, hạn chế tối đa hiện tượng rò rỉ lưu chất. Đây là ưu điểm vượt trội so với các loại nắp bịt ren trong những hệ thống có áp suất cao hoặc rung động liên tục.

Sản phẩm được chế tạo từ thép carbon có độ bền cơ học cao, chịu va đập tốt và phù hợp với nhiều môi trường làm việc khác nhau. Thiết kế bán cầu giúp phân bố áp lực đồng đều, nâng cao khả năng chịu tải và kéo dài tuổi thọ sử dụng.

Ngoài ra, chén hàn DN80 còn có chi phí đầu tư hợp lý, dễ thi công, thay thế và đồng bộ với các phụ kiện đường ống theo tiêu chuẩn quốc tế.

Ứng dụng của chén hàn DN80

Trong hệ thống cấp nước sinh hoạt và cấp nước công nghiệp, chén hàn DN80 được sử dụng để bịt kín các đầu chờ, đầu tuyến hoặc các nhánh chưa đưa vào sử dụng.

Đối với hệ thống phòng cháy chữa cháy, phụ kiện được lắp đặt tại các đầu thử áp, các nhánh dự phòng hoặc những tuyến đường ống mở rộng trong tương lai nhằm đảm bảo áp lực luôn ổn định.

Trong ngành dầu khí, hóa chất, nhiệt điện và năng lượng, chén hàn DN80 góp phần ngăn chặn thất thoát lưu chất, tăng độ an toàn và giảm thiểu rủi ro trong quá trình vận hành.

Ngoài ra, sản phẩm còn được ứng dụng trong hệ thống khí nén, hơi nước, xử lý nước, thực phẩm, dệt nhuộm, đóng tàu và nhiều dây chuyền sản xuất công nghiệp khác.

Xuất xứ chén hàn DN80

Chén hàn DN80 hiện có hai nguồn cung phổ biến trên thị trường là hàng sản xuất trong nước và hàng nhập khẩu từ Trung Quốc. Mỗi dòng sản phẩm đều có những ưu điểm riêng, đáp ứng nhu cầu của từng công trình và ngân sách đầu tư.

Chén hàn DN80 hàng Việt Nam

Chén hàn DN80 sản xuất tại Việt Nam thường được gia công từ thép carbon theo các tiêu chuẩn thông dụng, phù hợp với hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), cơ điện (M&E) và các công trình công nghiệp. Ưu điểm của hàng Việt Nam là thời gian cung ứng nhanh, dễ đặt hàng theo số lượng lớn, giá thành cạnh tranh và thuận tiện trong việc bảo hành hoặc bổ sung vật tư khi cần.

Chén hàn DN80 hàng Trung Quốc

Bên cạnh đó, chén hàn DN80 nhập khẩu từ Trung Quốc được sử dụng rất phổ biến nhờ sự đa dạng về quy cách và tiêu chuẩn. Sản phẩm thường được sản xuất theo ASME B16.9, có đầy đủ các cấp độ dày SCH10, SCH20, SCH40, SCH80, SCH160 cùng nhiều lựa chọn bề mặt như đen, xi kẽm hoặc mạ kẽm nhúng nóng. Hàng nhập khẩu có ưu điểm về độ đồng đều, kích thước chính xác và đáp ứng tốt các dự án yêu cầu tiêu chuẩn kỹ thuật cao.

Khi lựa chọn sản phẩm, khách hàng nên ưu tiên những đơn vị cung cấp uy tín, có đầy đủ chứng từ CO, CQ để đảm bảo chất lượng và nguồn gốc xuất xứ.

Lưu ý khi lựa chọn và lắp đặt

Để chén hàn DN80 phát huy hiệu quả tối đa, cần lựa chọn đúng kích thước tương ứng với đường kính ngoài D88.9 mm của đường ống. Đồng thời, độ dày SCH của phụ kiện phải phù hợp với tiêu chuẩn của đường ống nhằm đảm bảo khả năng chịu áp và tuổi thọ của hệ thống.

Trước khi hàn, đầu ống cần được vệ sinh sạch dầu mỡ, bụi bẩn và lớp gỉ sét. Mối hàn phải được thực hiện đúng quy trình kỹ thuật để đạt độ ngấu và độ kín theo yêu cầu. Sau khi hoàn thiện, nên kiểm tra ngoại quan và thử áp nhằm đảm bảo hệ thống vận hành an toàn.

Thép Hùng Phát – Địa chỉ cung cấp chén hàn DN80 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN80 (D90) bằng thép carbon với đầy đủ các tiêu chuẩn SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm có các lựa chọn bề mặt đen, xi kẽm và mạ kẽm nhúng nóng, đáp ứng đa dạng nhu cầu của các công trình dân dụng và công nghiệp.

Ngoài chén hàn DN80, Thép Hùng Phát còn cung cấp đầy đủ co hàn, tê hàn, côn giảm hàn, mặt bích, măng sông hàn và nhiều phụ kiện đường ống khác với nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO-CQ.

Nhờ nguồn hàng luôn có sẵn, giá thành cạnh tranh và đội ngũ tư vấn kỹ thuật nhiều kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp vật tư chất lượng, đáp ứng tiến độ cho các dự án trên toàn quốc.
