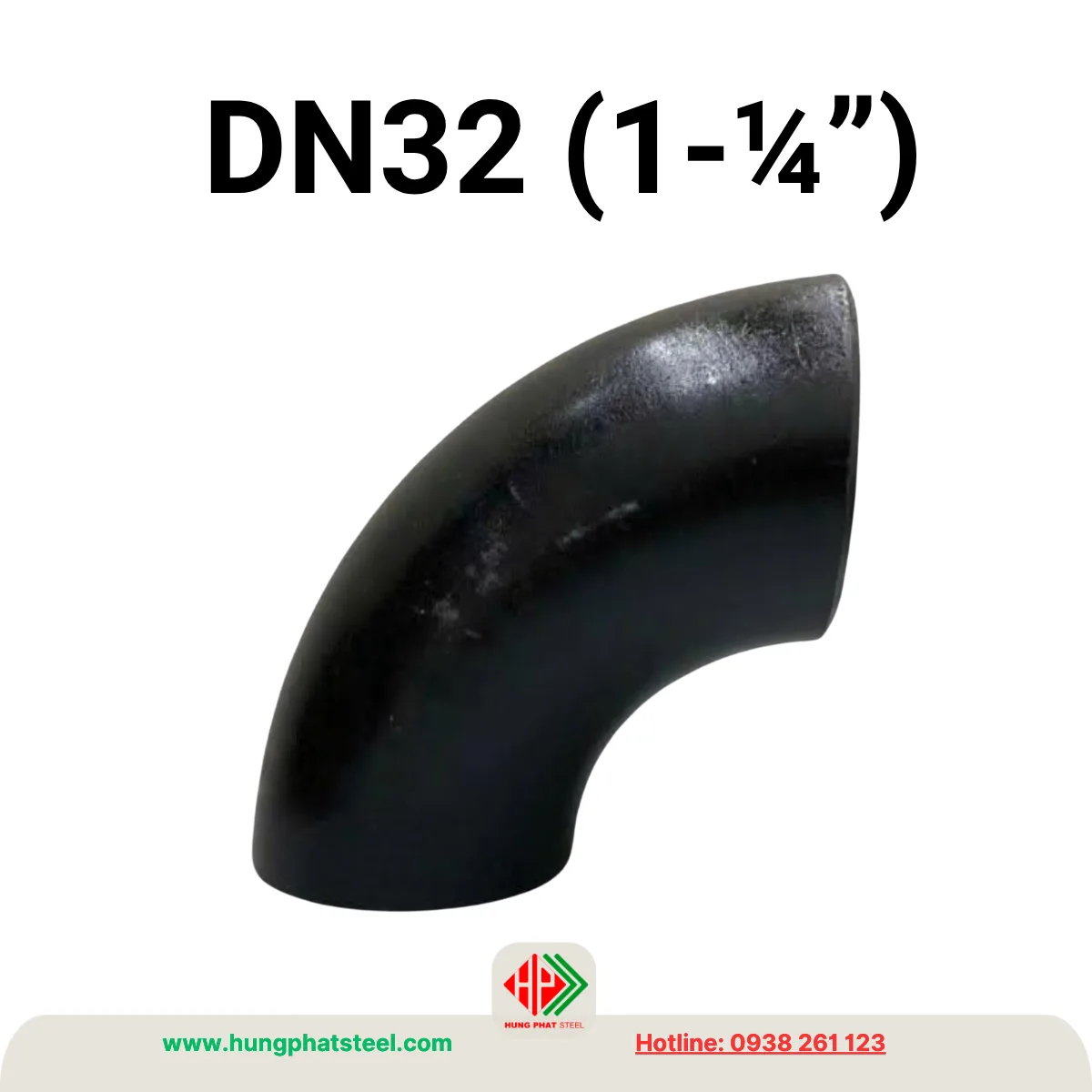

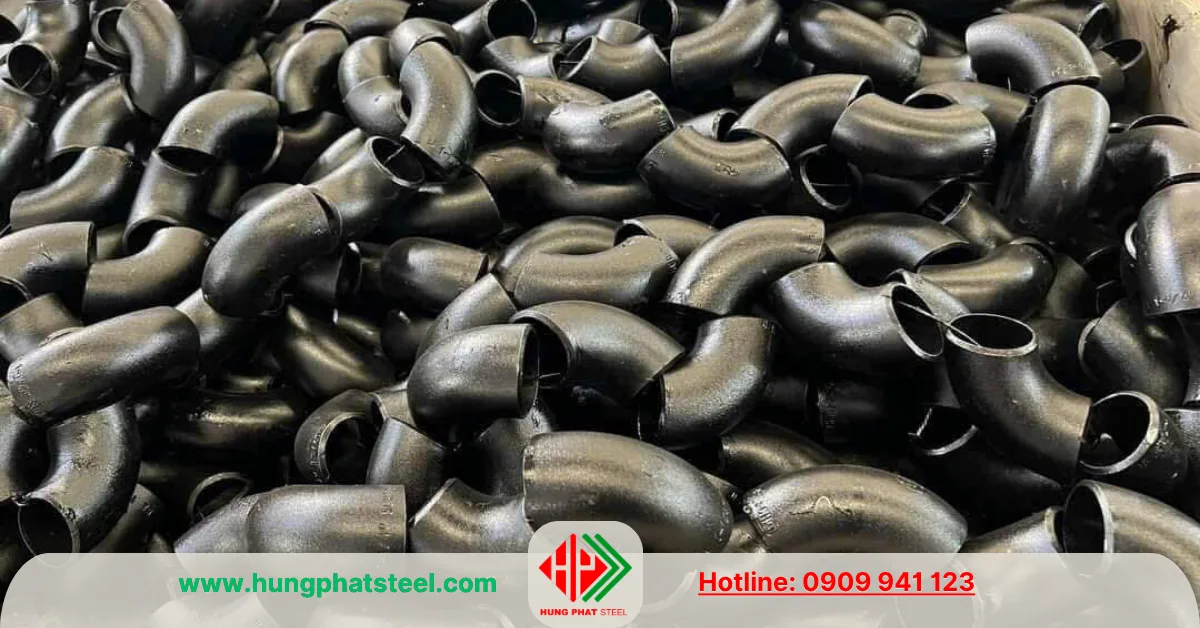

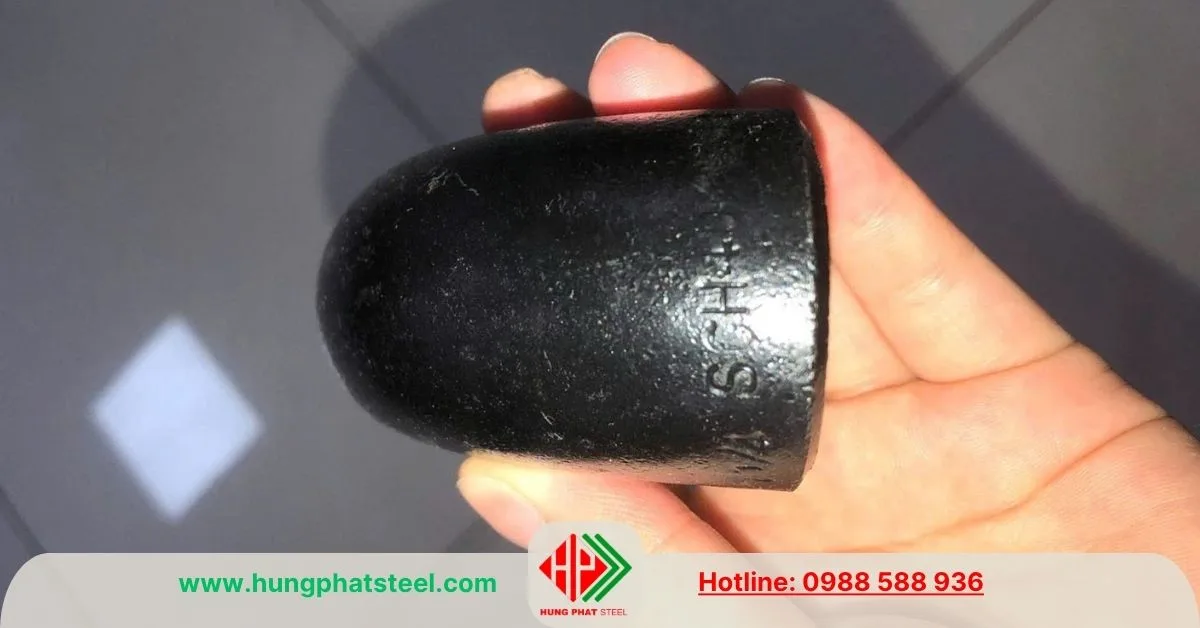

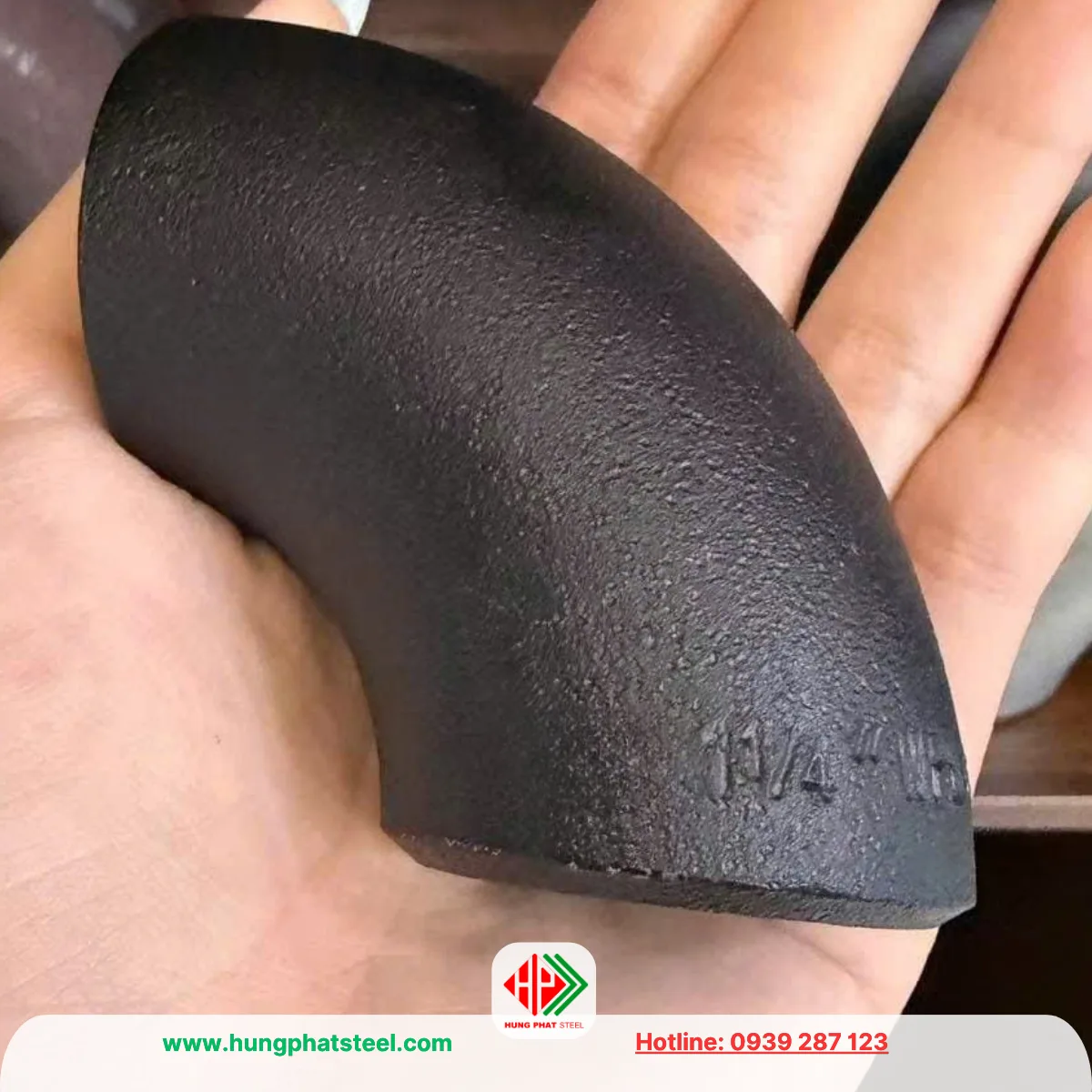

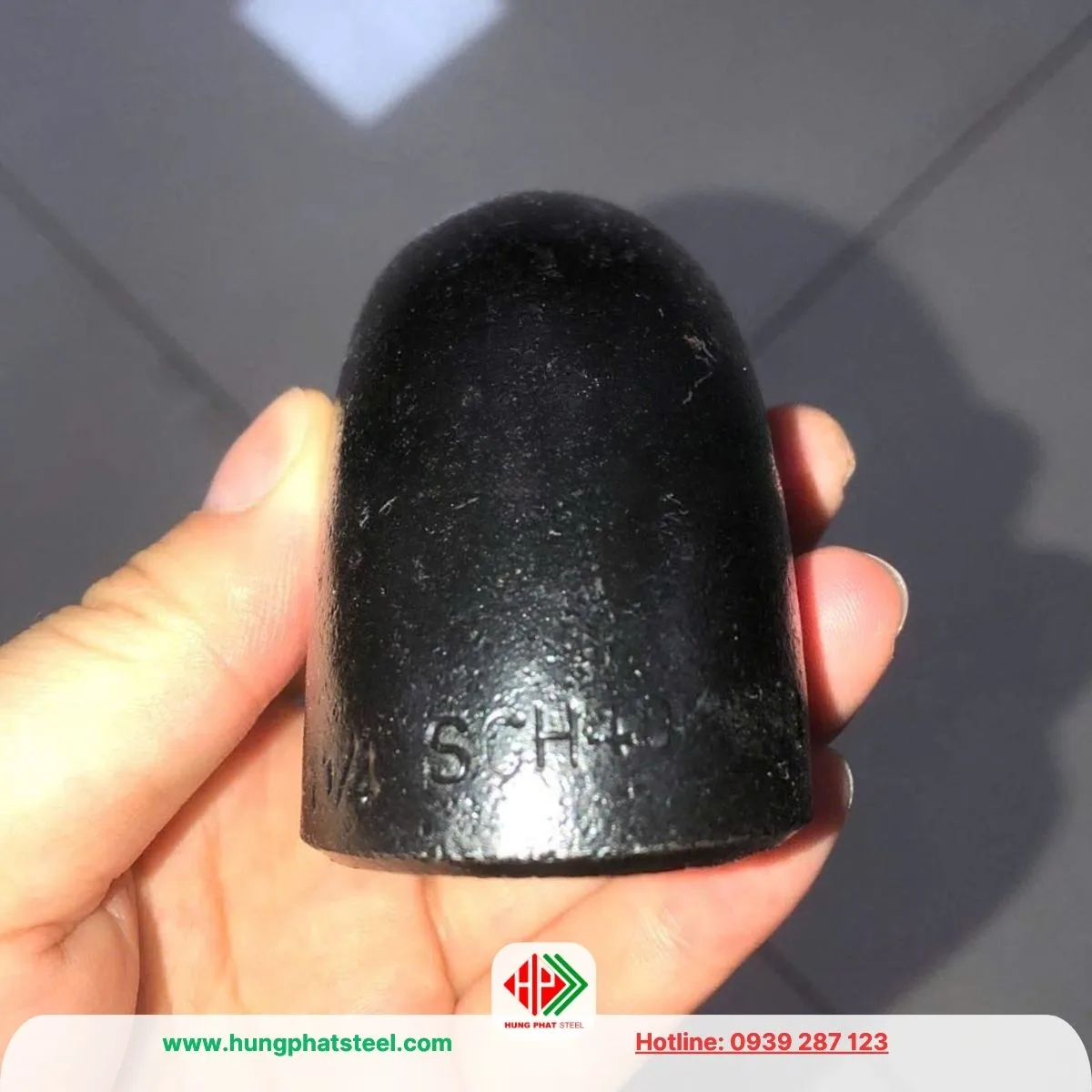

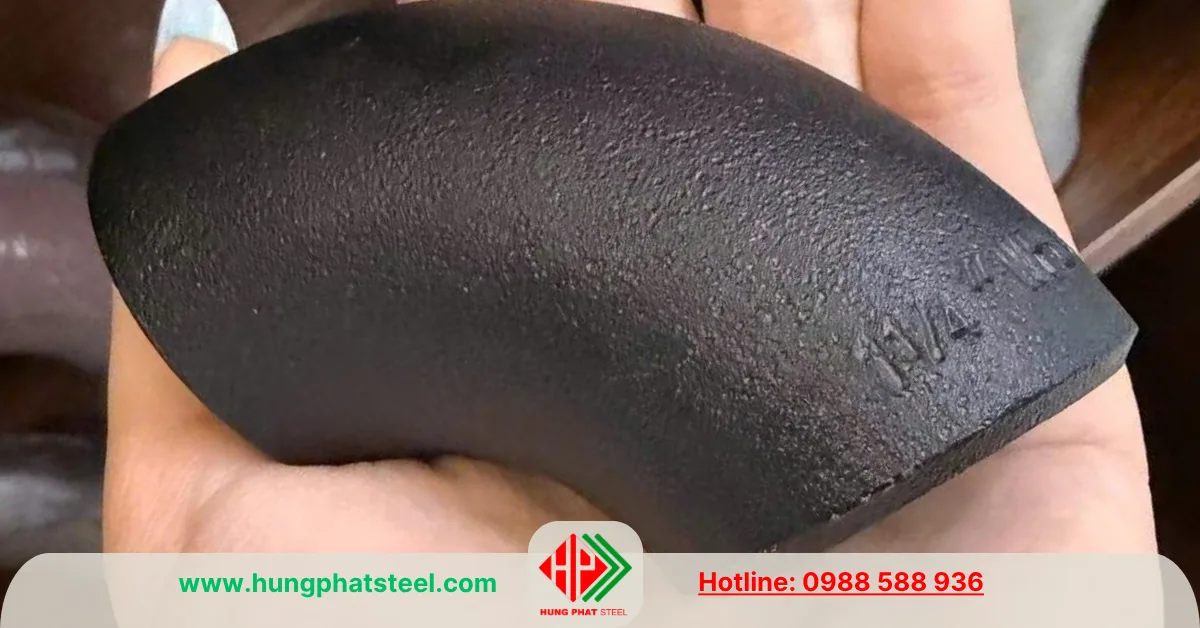

Co Hàn DN32 (Cút thép D42)

Co hàn DN32 hay còn gọi là cút hàn DN32, là phụ kiện đường ống được sử dụng để thay đổi hướng dòng chảy trong hệ thống theo các góc 90 độ (hoặc 45 độ, 180 độ). Sản phẩm có kích thước danh nghĩa DN32 (1-1/4 inch), phù hợp lắp đặt với ống thép có đường kính ngoài 42.2 mm (thường gọi là D42) theo các tiêu chuẩn quốc tế như ASME B16.9, ASME B16.11, ASTM A234 WPB và ASTM A403.

Co Hàn DN32 (Cút thép D42) – Cấu tạo, phân loại

• So với các loại co ren, co hàn DN32 tạo liên kết bằng phương pháp hàn nên có khả năng chịu áp suất và nhiệt độ cao hơn, đồng thời đảm bảo độ kín tuyệt đối trong quá trình vận hành.
• Đây là loại phụ kiện được sử dụng phổ biến trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), khí nén, hơi nóng, dầu khí, hóa chất, HVAC và nhiều công trình công nghiệp khác.

Thông số kỹ thuật

Một số thông số kỹ thuật cơ bản của co hàn DN32 gồm:

• Kích thước danh nghĩa: DN32 (1-1/4″)
• Đường kính ngoài ống (OD): 42.2 mm (D42)
• Góc co: 90 độ (hoặc 45 độ hoặc 180 độ)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Bán kính cong: Long Radius (LR) và Short Radius (SR)
• Tiêu chuẩn sản xuất: ASME B16.9, ASME B16.11
• Vật liệu: Thép carbon ASTM A234 WPB
• Độ dày phổ biến: SCH20, SCH40, SCH80, SCH160

Cấu tạo của co hàn DN32

Co hàn DN32 được sản xuất từ phôi thép carbon hoặc thép không gỉ bằng phương pháp dập nóng, ép hoặc đúc, sau đó gia công theo đúng kích thước tiêu chuẩn.

Hai đầu phụ kiện được vát mép để hàn đối đầu hoặc thiết kế dạng hàn lồng nhằm phù hợp với từng loại hệ thống.

Đây là dạng co hàn đối đầu, mép vát giúp mối hàn ngấu sâu và đồng đều, tăng khả năng chịu áp lực cũng như hạn chế rò rỉ.

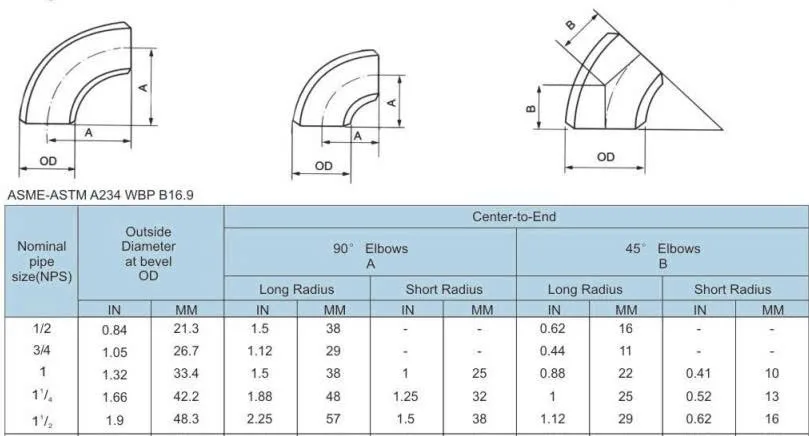

Quy cách kích thước

Xem thêm:
Co hàn DN25
Co hàn các loại SCH20 SCH40 SCH80
Danh mục phụ kiện hàn

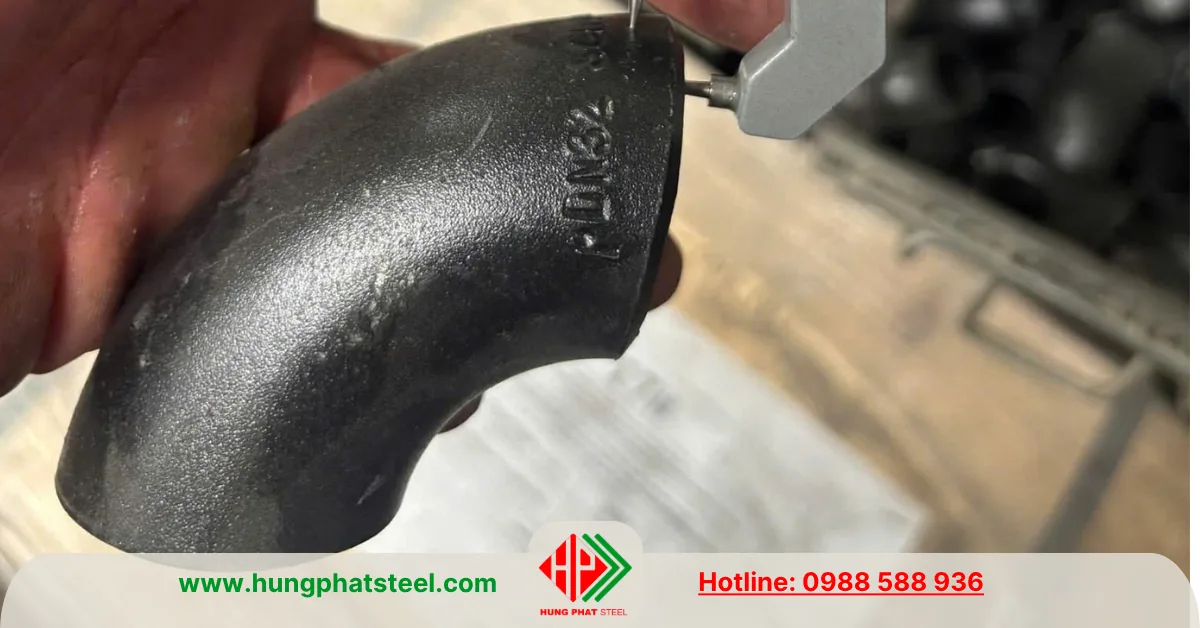

Ưu điểm của co thép hàn DN32 (phi 42)

Co hàn DN32 được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật.

1. Mối nối hàn có độ kín cao, hạn chế tối đa hiện tượng rò rỉ chất lỏng hoặc khí trong quá trình vận hành.
2. Khả năng chịu áp suất lớn và làm việc ổn định trong môi trường có nhiệt độ cao.
3. Độ bền cơ học tốt, chống va đập và rung động hiệu quả.
4. Ít phải bảo trì, tuổi thọ sử dụng dài nếu được lắp đặt và vận hành đúng kỹ thuật.
5. Có nhiều lựa chọn về vật liệu, góc co và độ dày thành phụ kiện, đáp ứng hầu hết các yêu cầu của hệ thống đường ống công nghiệp.

Phân loại co thép hàn DN32

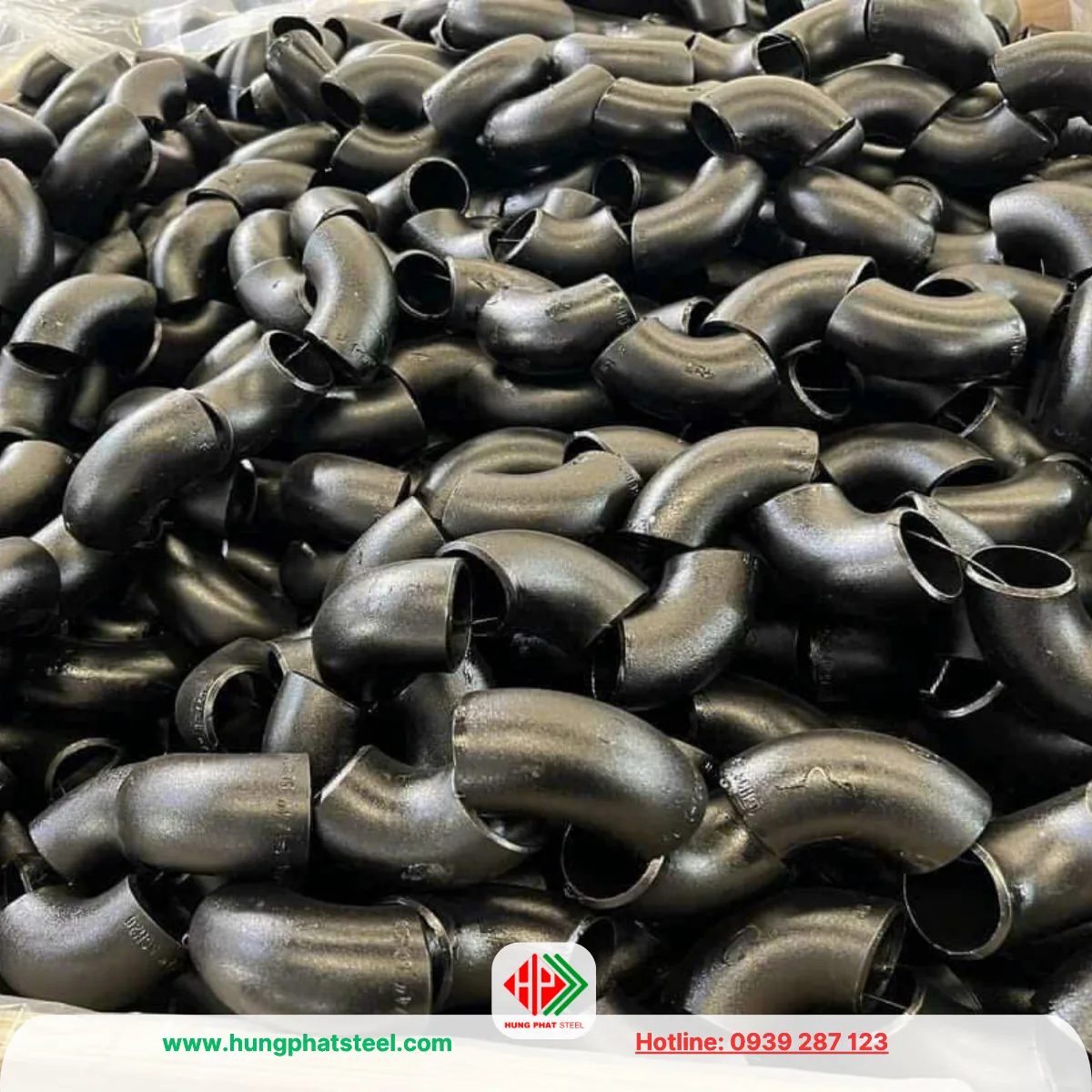

Co hàn thép đen D42

Co hàn đen DN32 được sản xuất từ thép carbon chưa mạ, có giá thành hợp lý và được sử dụng nhiều trong các hệ thống cơ khí, cấp thoát nước, khí nén, PCCC và đường ống công nghiệp.

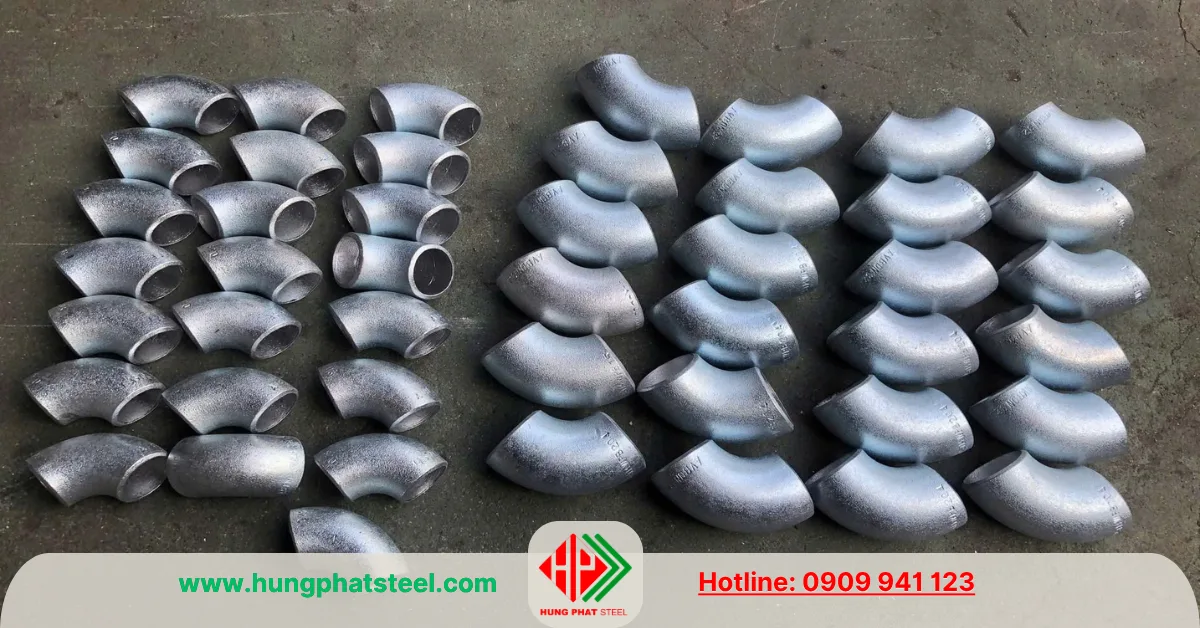

Co hàn thép mạ kẽm D42

Co hàn mạ kẽm DN32 được phủ lớp kẽm bảo vệ bề mặt, giúp tăng khả năng chống oxy hóa và ăn mòn. Loại phụ kiện này thích hợp cho các công trình ngoài trời hoặc môi trường có độ ẩm cao.

Co hàn DN32 SCH20

SCH20 là loại co hàn có thành tương đối mỏng, thích hợp với các hệ thống áp suất thấp hoặc trung bình như cấp nước và khí nén.

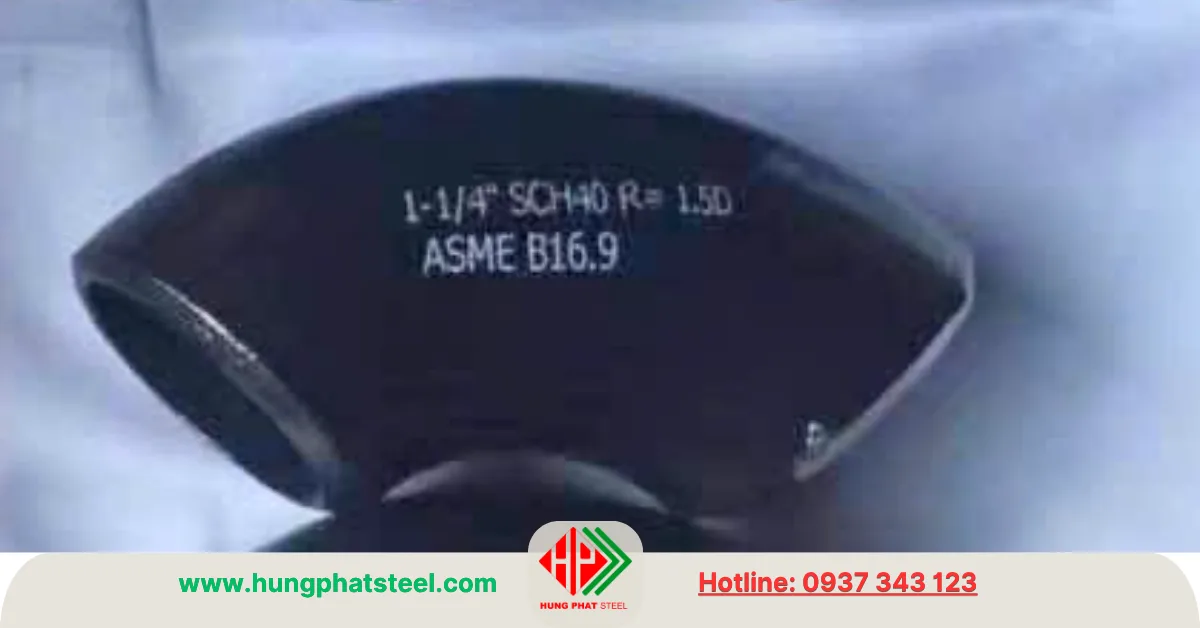

Co hàn DN32 SCH40

Co hàn DN32 SCH40 là quy cách được sử dụng phổ biến nhất. Thành phụ kiện dày hơn SCH20, có khả năng chịu áp lực và nhiệt độ tốt, phù hợp với phần lớn các hệ thống công nghiệp.

Co hàn DN32 SCH80

Co hàn DN32 SCH80 có thành dày hơn SCH40, chuyên dùng cho các hệ thống áp suất cao, hơi nóng hoặc môi trường làm việc khắc nghiệt.

Co hàn DN32 SCH160

Đây là dòng phụ kiện thành rất dày, được sử dụng trong các hệ thống áp suất rất cao như dầu khí, hóa chất, nhiệt điện và các công trình công nghiệp đặc biệt.

Phân loại theo kiểu dáng

Ứng dụng của co hàn DN32 (cút thép D42)

Co hàn DN32 được ứng dụng trong nhiều lĩnh vực nhờ khả năng kết nối chắc chắn và chịu áp lực tốt.

• Trong hệ thống cấp thoát nước, phụ kiện được sử dụng để chuyển hướng đường ống tại các vị trí thay đổi thiết kế hoặc phân chia tuyến ống.
• Trong hệ thống phòng cháy chữa cháy (PCCC), co hàn DN32 được lắp đặt trên các đường ống cấp nước, đường ống nhánh và hệ thống sprinkler nhằm đảm bảo lưu lượng nước ổn định khi vận hành.
• Đối với hệ thống hơi và lò hơi, co hàn DN32 được sử dụng trên các tuyến đường ống dẫn hơi nóng, nước nóng và nước ngưng tụ, đáp ứng yêu cầu làm việc ở nhiệt độ và áp suất cao.
• Trong ngành dầu khí, sản phẩm được lắp đặt trên các đường ống dẫn dầu, khí tự nhiên và nhiên liệu, đảm bảo độ kín và độ bền trong điều kiện vận hành liên tục.
• Các nhà máy hóa chất thường sử dụng co hàn inox DN32 để vận chuyển axit, bazơ, dung môi và các hóa chất có tính ăn mòn.
• Trong ngành thực phẩm và dược phẩm, co hàn inox DN32 được sử dụng cho hệ thống dẫn nước tinh khiết, sữa, bia, nước giải khát, dược phẩm và các loại dung dịch yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.
• Ngoài ra, phụ kiện còn được sử dụng trong hệ thống HVAC, hệ thống khí nén, đóng tàu, nhà máy giấy, nhà máy xi măng, nhà máy điện và nhiều công trình dân dụng, thương mại khác.

Tiêu chuẩn sản xuất

Để đảm bảo khả năng lắp ghép đồng bộ và chất lượng sử dụng, co hàn DN32 được sản xuất theo nhiều tiêu chuẩn quốc tế như:

• ASME B16.9 – Phụ kiện hàn đối đầu.
• ASME B16.11 – Phụ kiện hàn lồng.
• ASTM A234 WPB – Phụ kiện thép carbon.
• ASTM A403 WP304, WP304L, WP316, WP316L – Phụ kiện inox.
• MSS SP-75 – Phụ kiện chịu áp lực cao.

Việc lựa chọn đúng tiêu chuẩn giúp hệ thống vận hành an toàn, giảm thiểu rủi ro rò rỉ và nâng cao tuổi thọ của toàn bộ đường ống.

Lưu ý khi lựa chọn co hàn DN32

Để lựa chọn đúng loại co hàn DN32, cần xác định kích thước đường ống thực tế là D42.2 mm, đồng thời lựa chọn vật liệu phù hợp với môi trường sử dụng. Đối với hệ thống thông thường có thể sử dụng thép carbon, trong khi môi trường có độ ẩm cao hoặc hóa chất nên ưu tiên inox 304 hoặc inox 316.

Ngoài ra, cần lựa chọn đúng độ dày SCH tương ứng với đường ống nhằm đảm bảo khả năng hàn nối và chịu áp lực. Các công trình yêu cầu áp suất cao nên sử dụng SCH80 hoặc SCH160, còn hệ thống dân dụng và công nghiệp thông thường có thể sử dụng SCH20 hoặc SCH40.

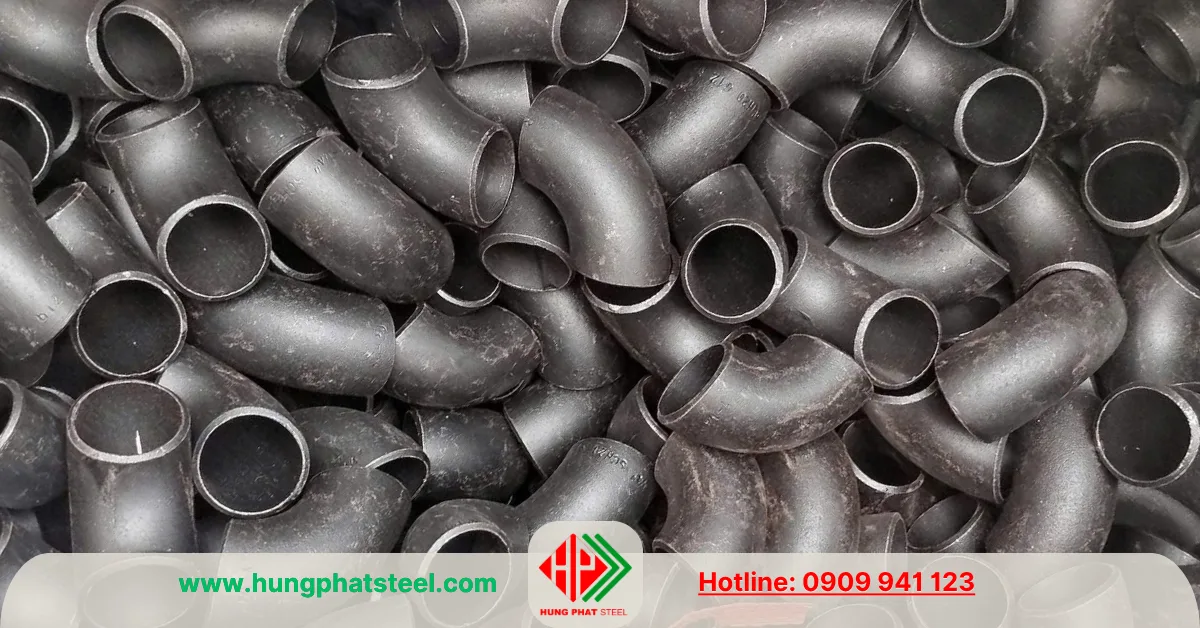

Xuất xứ thương hiệu co thép hàn phi 42

Với co thép hàn phi 42 (DN32), trên thị trường Việt Nam hiện nay chủ yếu là hàng Trung Quốc, bên cạnh hàng Việt Nam và một số nguồn nhập khẩu từ Hàn Quốc, Thái Lan, Malaysia, Đài Loan. Co hàn DN32 thường dùng vật liệu thép carbon ASTM A234 WPB, kết nối hàn đối đầu và sản xuất theo ASME B16.9.

• Cangzhou là một trong những nguồn hàng Trung Quốc khá phổ biến đối với phụ kiện thép hàn. Các nhà sản xuất tại khu vực Cangzhou, Hà Bắc có thế mạnh về co, tê, côn thu, chén hàn và nhiều loại phụ kiện đường ống ASTM A234/ASME B16.9. Một hồ sơ công bố giá vật liệu tại Việt Nam cũng ghi nhận phụ kiện thép hàn của nhà sản xuất Cangzhou, xuất xứ Trung Quốc.
• JS Fittings là thương hiệu/nhà sản xuất phụ kiện hàn của Trung Quốc, cung cấp các loại phụ kiện thép carbon hàn đối đầu theo ASME B16.9, ASTM A234 và MSS SP-75. Đây là nhóm phù hợp khi cần phụ kiện có tiêu chuẩn kỹ thuật và chứng từ rõ ràng.
• Jinan / các nhà máy phụ kiện thép hàn Trung Quốc cũng là nguồn hàng phổ biến trên thị trường. Đối với size phi 42/DN32, hàng Trung Quốc có ưu điểm là nhiều lựa chọn về co 90°, co 45°, LR, SR và các độ dày SCH20, SCH40, SCH80, SCH160.
• Đài Loan cũng là nguồn cung khá phổ biến. Một số nhà cung cấp tại Việt Nam phân phối co thép hàn ASTM A234 WPB/ANSI B16.9 có xuất xứ Đài Loan, đặc biệt ở nhóm phụ kiện công nghiệp.
• Hàn Quốc, Thái Lan và Malaysia thường thuộc nhóm hàng nhập khẩu theo đơn hàng hoặc dự án. Một số nhà cung cấp tại Việt Nam hiện công bố co thép hàn A234 WPB có nguồn China, Việt Nam, đồng thời có thể nhập theo yêu cầu từ Korea, Thái Lan và Malaysia.
• Việt Nam cũng có nguồn sản xuất và gia công phụ kiện thép hàn như Vifico, tuy nhiên với co phi 42/DN32, hàng nhập khẩu Trung Quốc vẫn khá phổ biến. Khi mua hàng Việt Nam nên kiểm tra cụ thể nhà sản xuất, tiêu chuẩn, vật liệu và CO/CQ thay vì chỉ dựa vào tên thương mại.

Thép Hùng Phát phân phối co hàn DN32 (cút thép D42)

Thép Hùng Phát là đơn vị chuyên phân phối co hàn DN32 (cút thép D42) với đầy đủ quy cách và chủng loại phục vụ các công trình dân dụng, cơ điện và công nghiệp trên toàn quốc.

Công ty cung cấp co hàn đen, co hàn mạ kẽm và co hàn inox theo các tiêu chuẩn ASME B16.9, ASME B16.11, ASTM A234 WPB và ASTM A403, đáp ứng đa dạng yêu cầu kỹ thuật của từng dự án.

Danh mục sản phẩm bao gồm co hàn 45°, co hàn 90°, co hàn 180°, cùng các cấp độ dày SCH20, SCH40, SCH80 và SCH160. Nguồn hàng được nhập từ các nhà sản xuất trong nước và nước ngoài, có đầy đủ chứng từ CO, CQ khi khách hàng yêu cầu.

Với hệ thống kho hàng luôn có sẵn số lượng lớn, Thép Hùng Phát đáp ứng nhanh các đơn hàng từ nhỏ lẻ đến các dự án quy mô lớn.

Công ty hỗ trợ báo giá nhanh, tư vấn lựa chọn đúng chủng loại, giao hàng toàn quốc và cam kết cung cấp sản phẩm đúng tiêu chuẩn, đúng quy cách, góp phần đảm bảo tiến độ và chất lượng cho mọi công trình.
