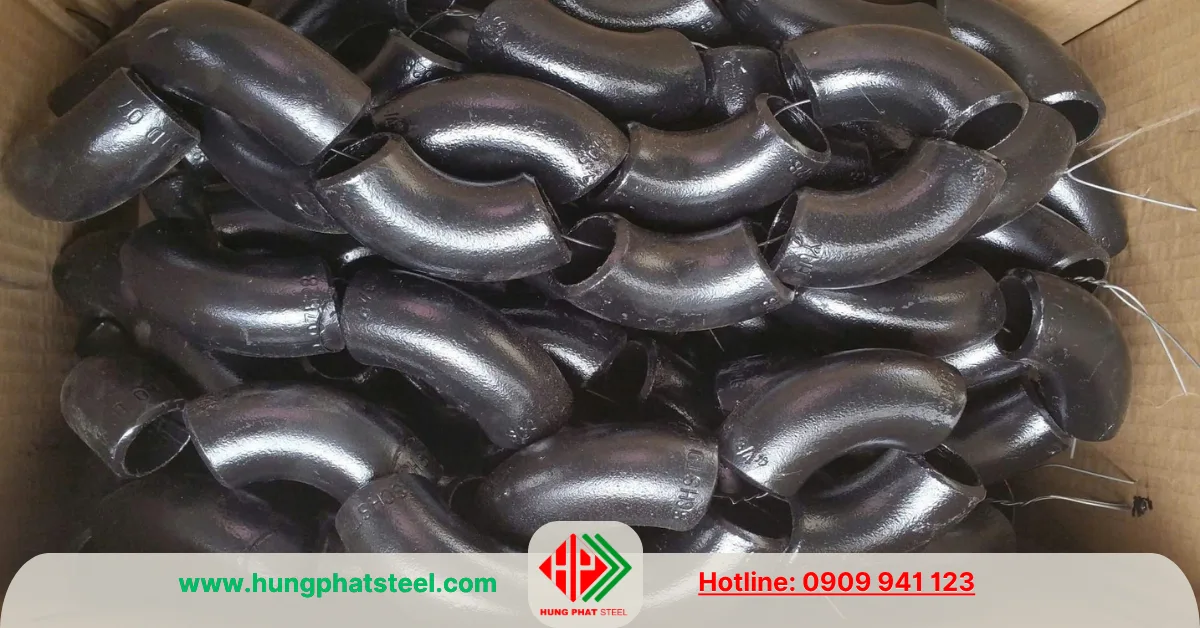

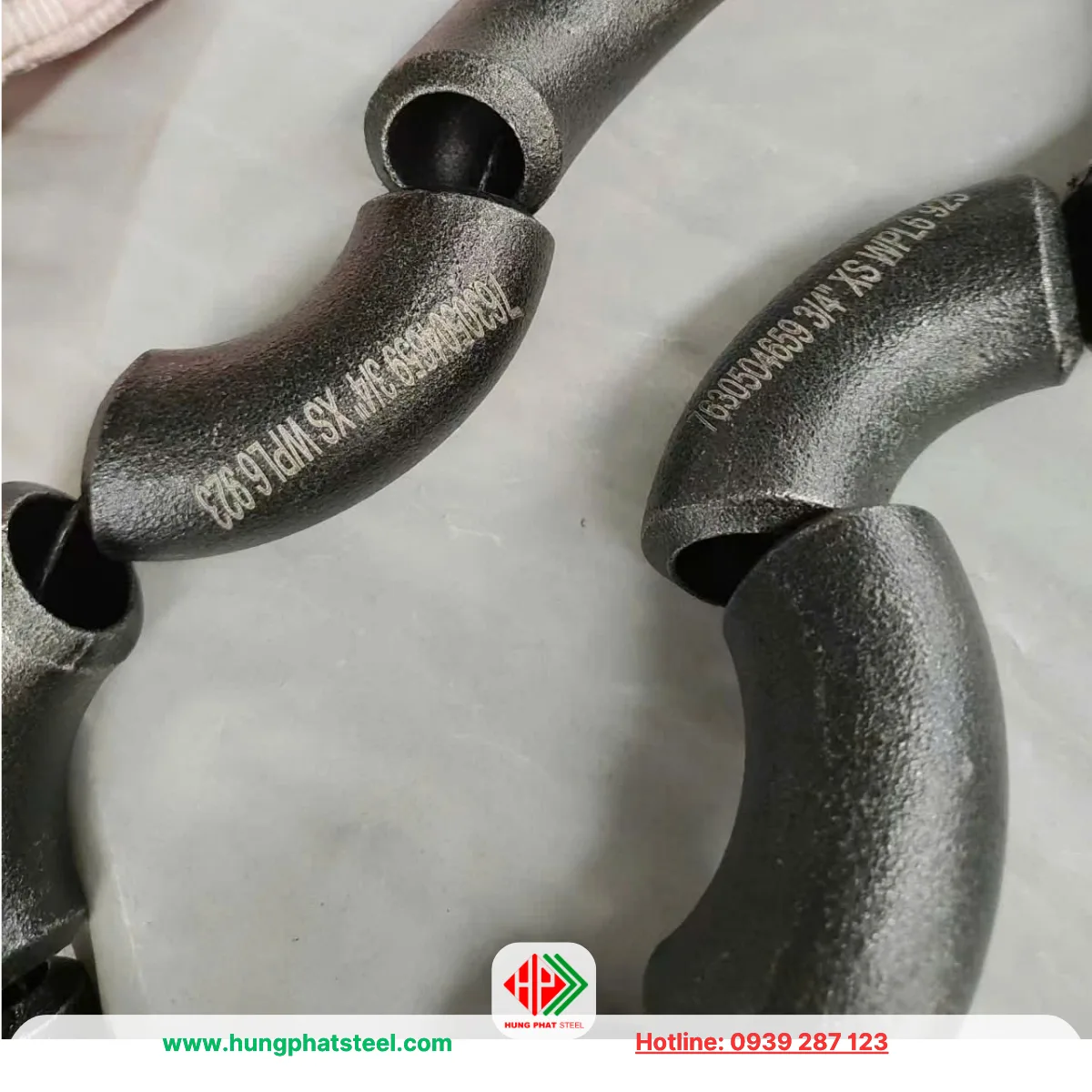

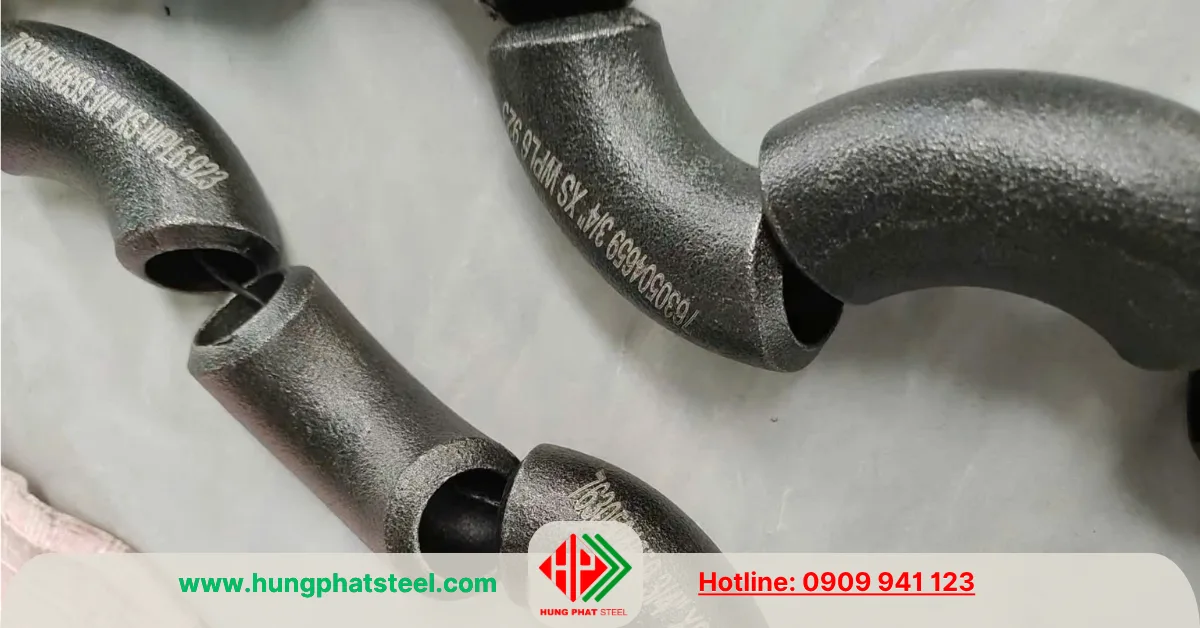

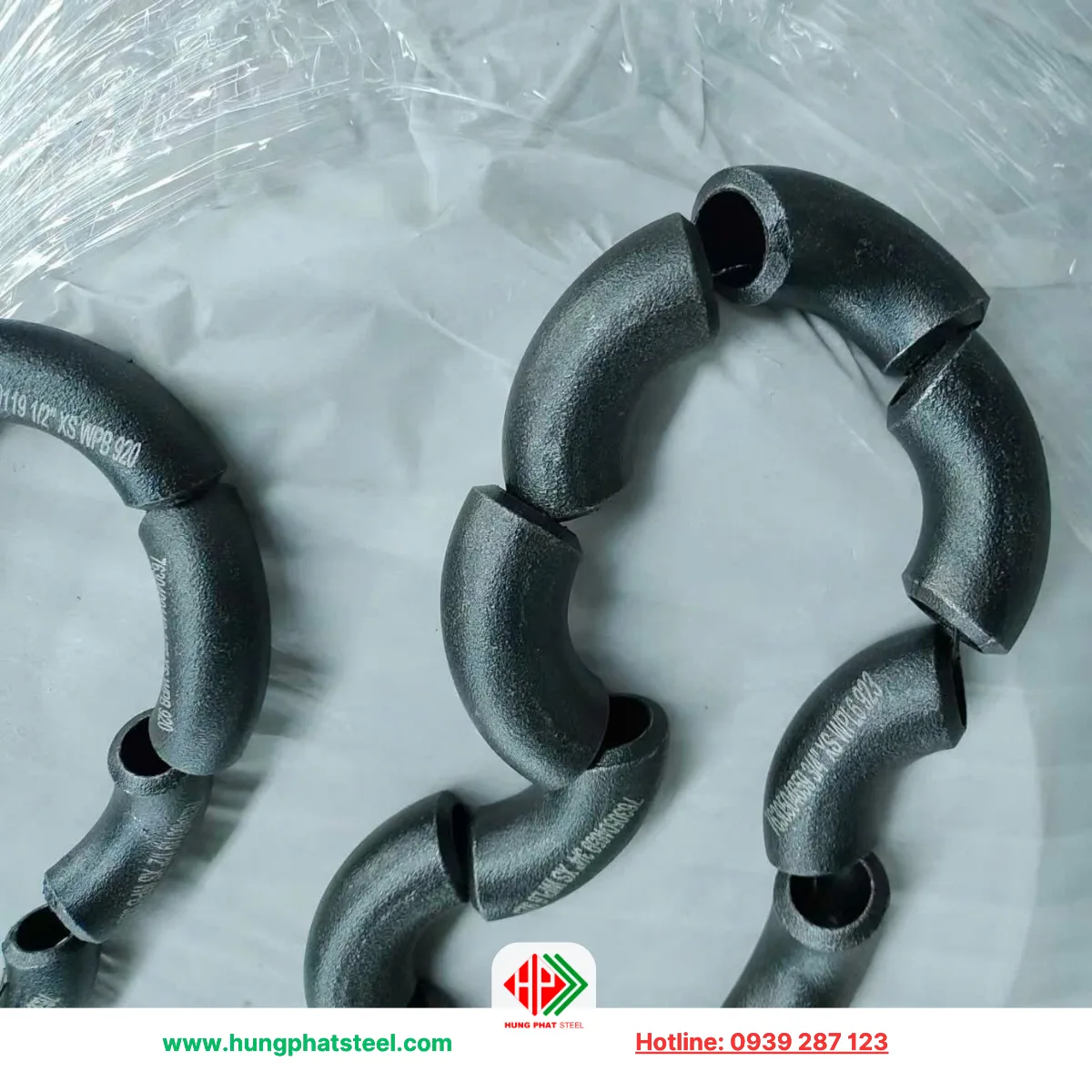

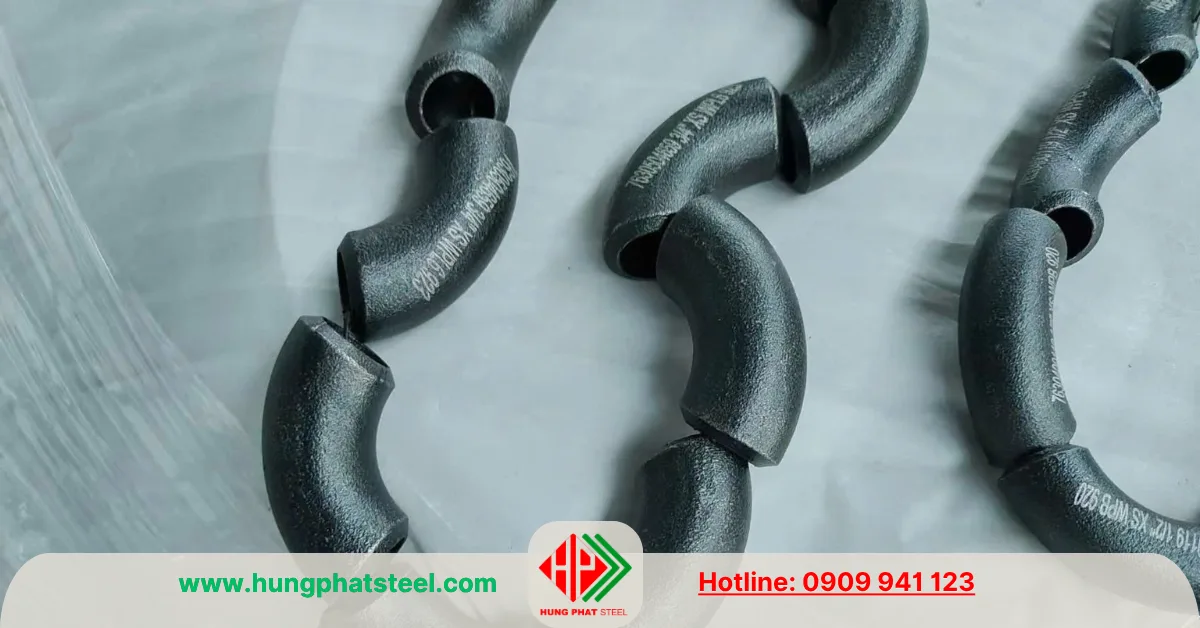

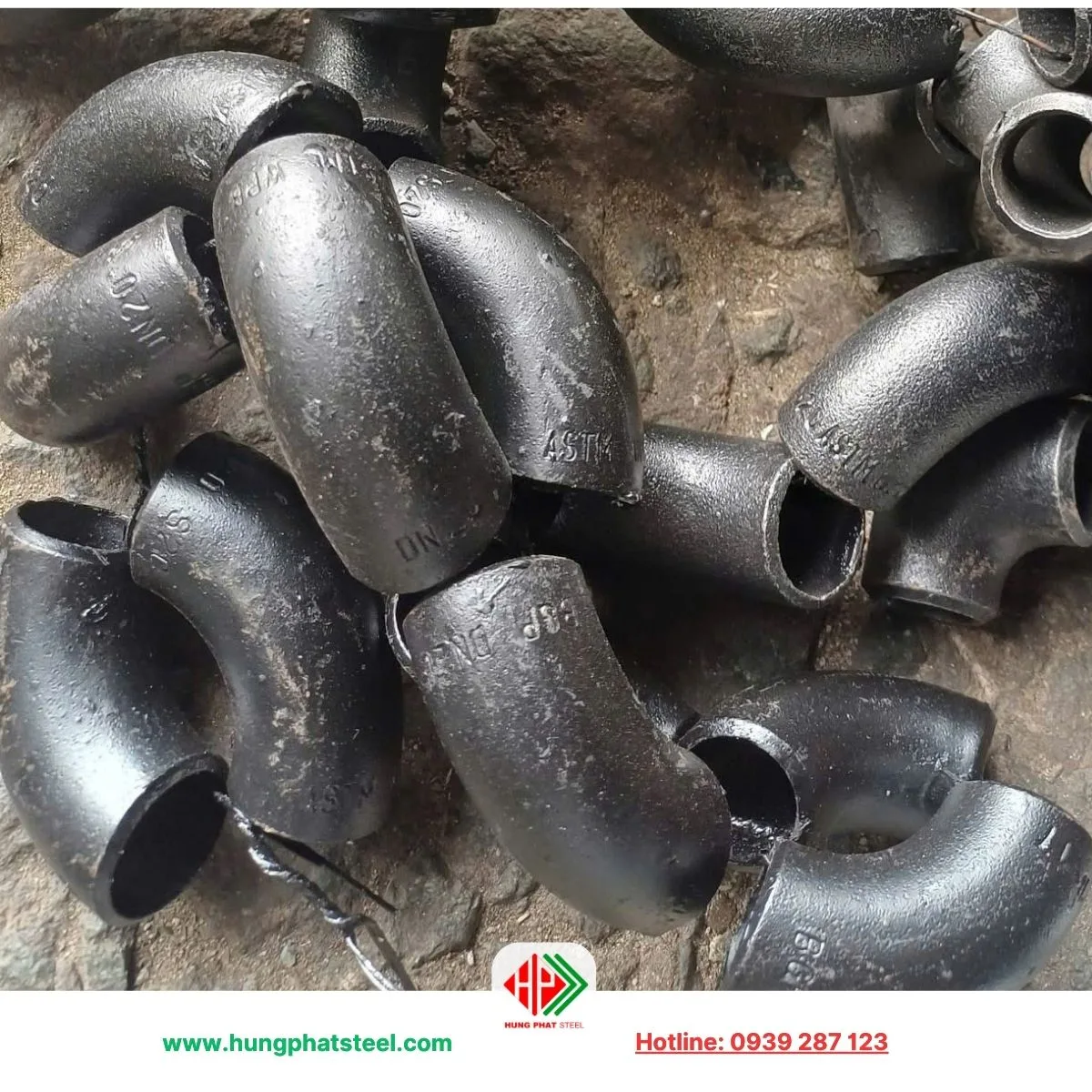

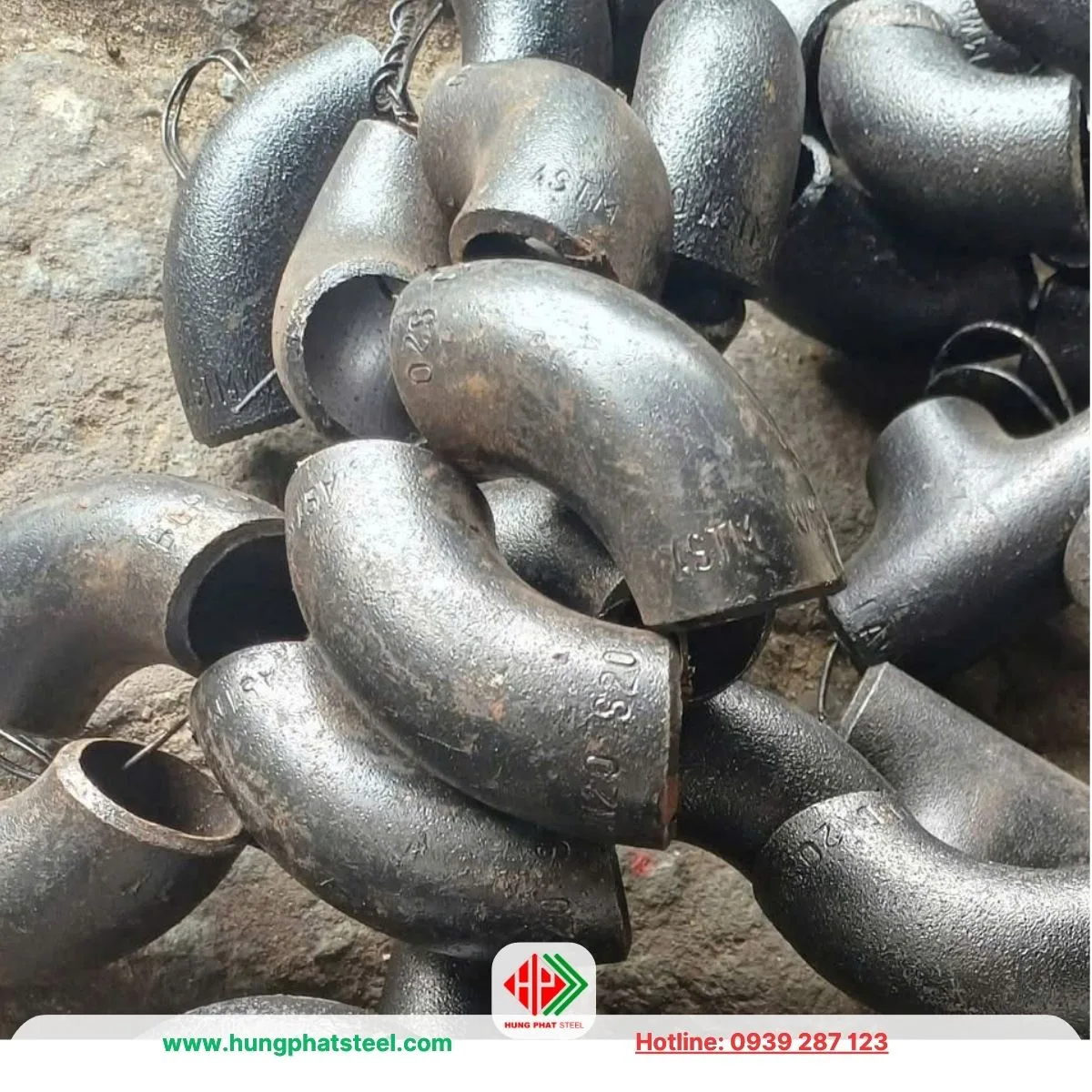

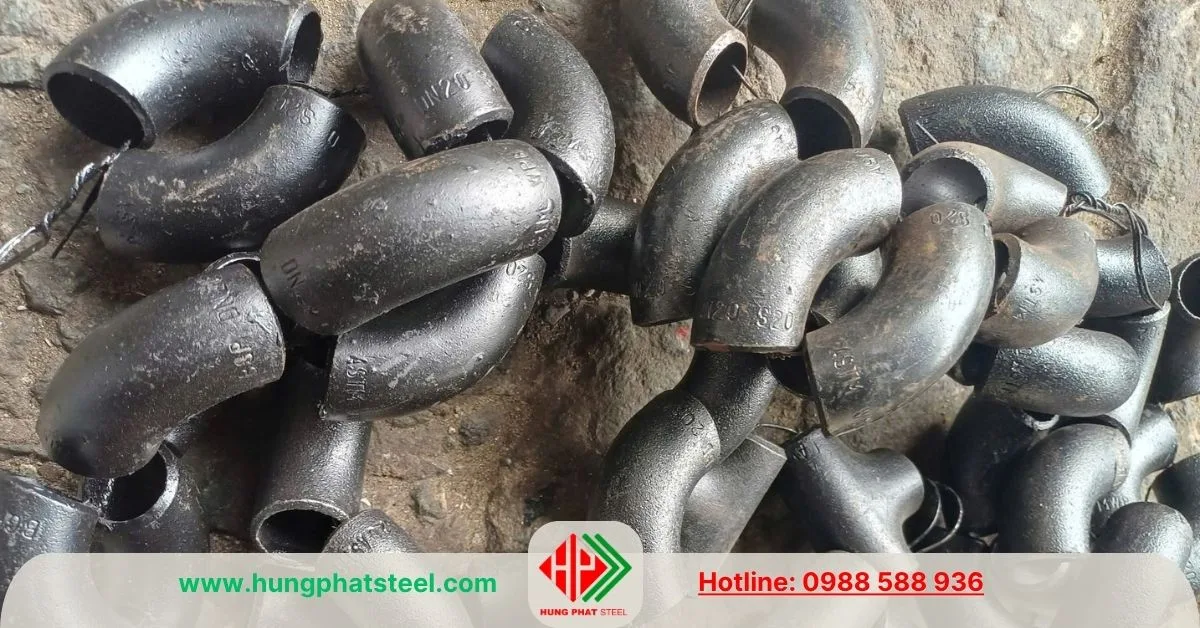

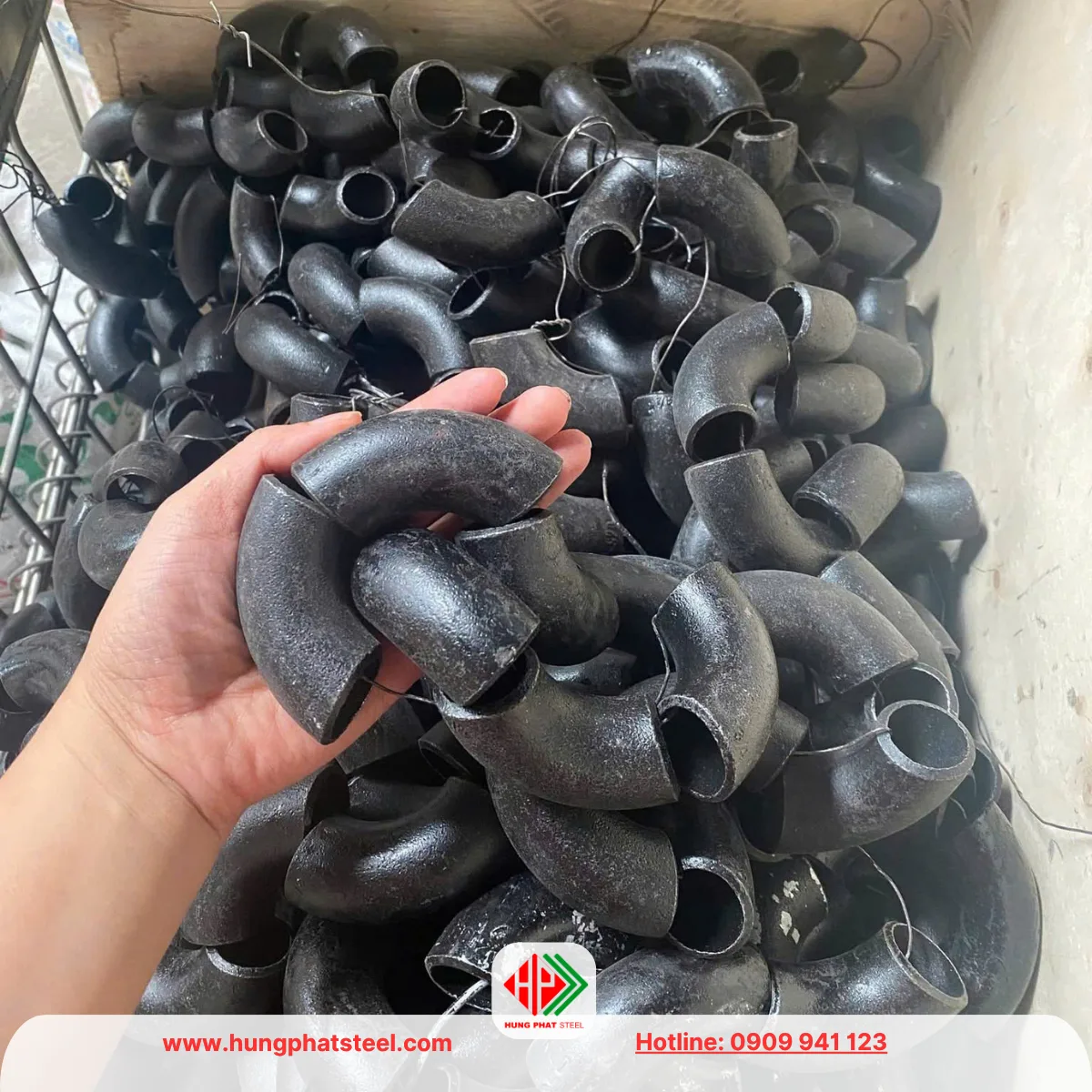

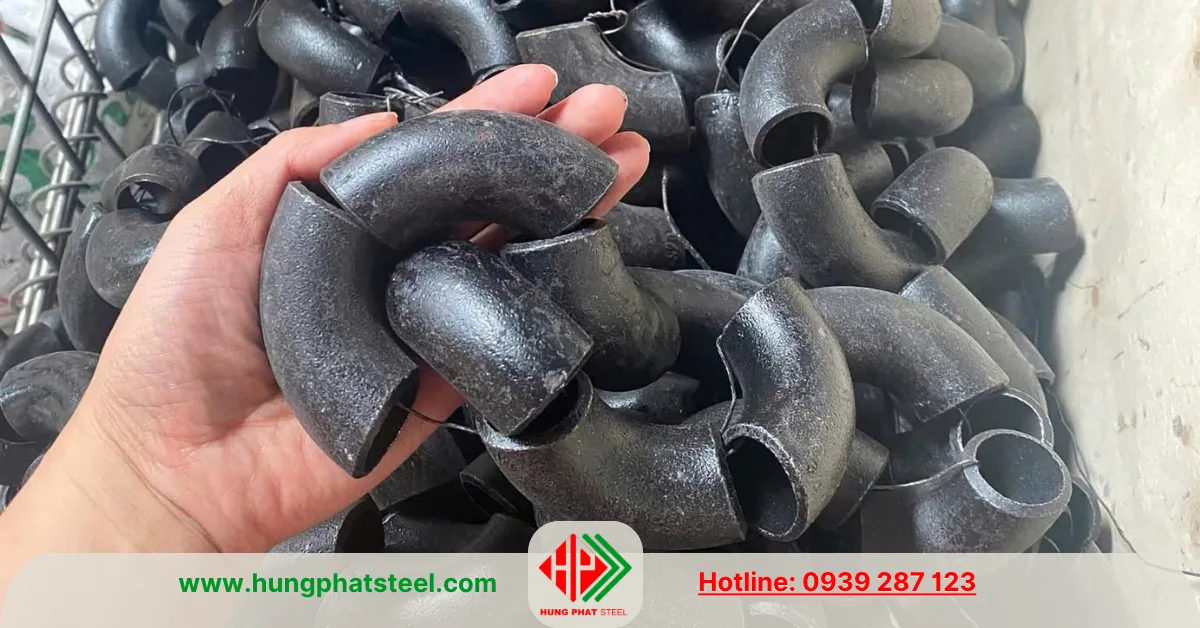

Co Hàn DN20 (3/4 Inch, D27)

Mô tả

Co hàn DN20 hay còn gọi là cút hàn DN20, là phụ kiện đường ống dùng để thay đổi hướng dòng chảy với các góc phổ biến 90 độ (hoặc 45 độ, 180 độ)

Sản phẩm có kích thước danh nghĩa DN20 (3/4 inch), phù hợp lắp đặt với ống thép có đường kính ngoài D26.7 mm (thường làm tròn là D27) theo các tiêu chuẩn quốc tế như ASME B16.9, ASME B16.11, ASTM A234 WPB hoặc ASTM A403 đối với inox.

Sản phẩm: Co Hàn DN20 (3/4 Inch, D27)

Co hàn DN20 được kết nối với đường ống bằng phương pháp hàn, tạo nên mối nối kín khít, chịu áp lực và nhiệt độ cao, hạn chế tối đa hiện tượng rò rỉ. Đây là một trong những phụ kiện được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC, đường ống hơi, dầu khí, hóa chất, HVAC và nhiều công trình công nghiệp khác.

Thông số kỹ thuật

Một số thông số kỹ thuật cơ bản của co hàn DN20 gồm:

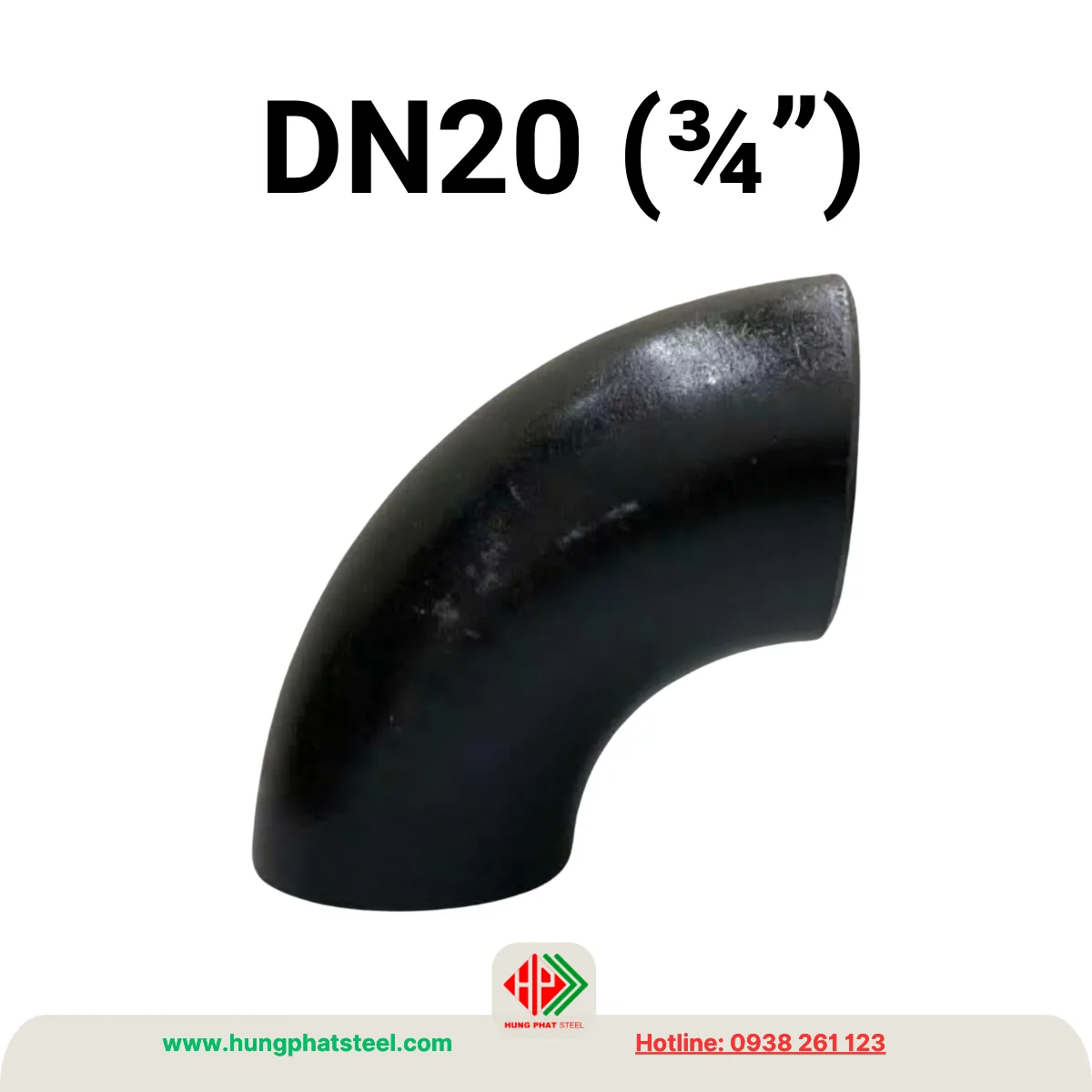

• Kích thước danh nghĩa: DN20 (3/4″)
• Đường kính ngoài ống (OD): 26.7 mm (D27)
• Góc co: 90 độ (hoặc 45 độ, 180 độ)

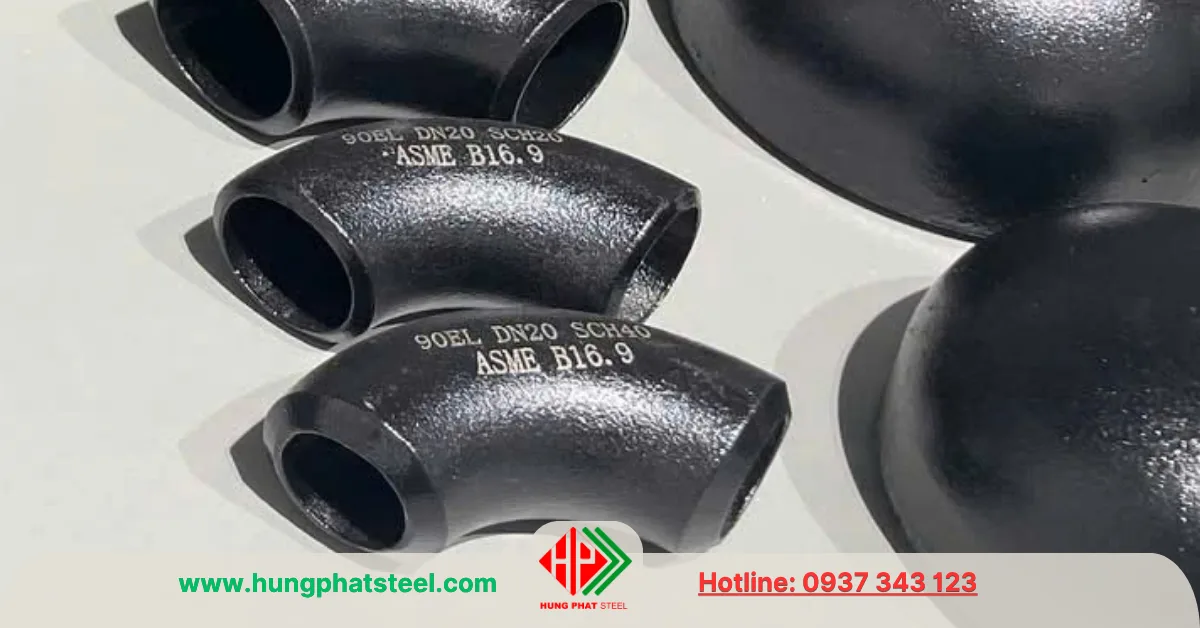

• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Bán kính cong: Long Radius (LR)
• Tiêu chuẩn sản xuất: ASME B16.9, ASME B16.11
• Vật liệu: Thép carbon A234 WPB
• Độ dày phổ biến: SCH20, SCH40, SCH80, SCH160

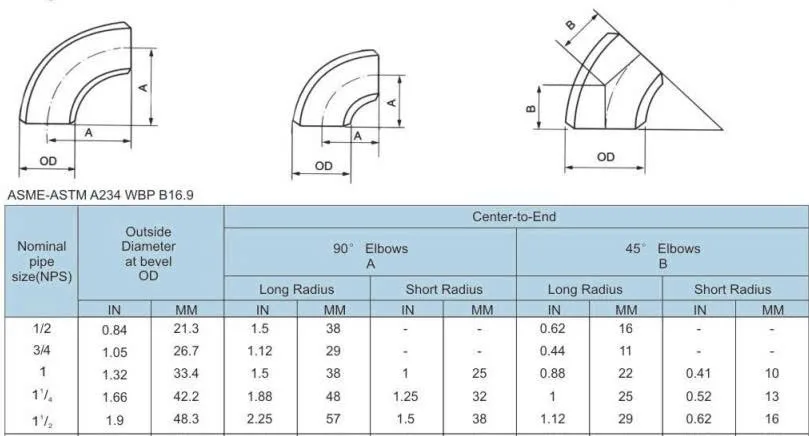

Quy cách kích thước

Xem thêm:
Co hàn DN15
Co hàn các loại SCH20 SCH40 SCH80
Danh mục phụ kiện hàn

Cấu tạo của co hàn DN20

• Co hàn DN20 được chế tạo từ một đoạn thép hoặc inox tạo hình cong theo góc thiết kế.
• Hai đầu phụ kiện được gia công vát mép hoặc tạo đầu hàn lồng để thuận tiện trong quá trình lắp đặt.
• Đối với co hàn đối đầu (Butt Weld), hai đầu được vát mép để tạo mối hàn ngấu hoàn toàn, giúp tăng khả năng chịu áp lực.

Ưu điểm của co hàn DN20

Co hàn DN20 được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật.

• Mối hàn có độ kín cao, hạn chế tối đa rò rỉ chất lỏng hoặc khí trong quá trình vận hành.
• Khả năng chịu áp lực và nhiệt độ cao, phù hợp với nhiều môi trường làm việc khác nhau.
• Độ bền cơ học lớn, chống va đập tốt và tuổi thọ lâu dài.
• Đáp ứng nhiều tiêu chuẩn quốc tế, dễ dàng thay thế hoặc lắp đặt trong các hệ thống hiện có.
• Có nhiều chủng loại về vật liệu, độ dày và góc co để đáp ứng từng yêu cầu kỹ thuật của công trình.

Phân loại chi tiết co hàn DN20

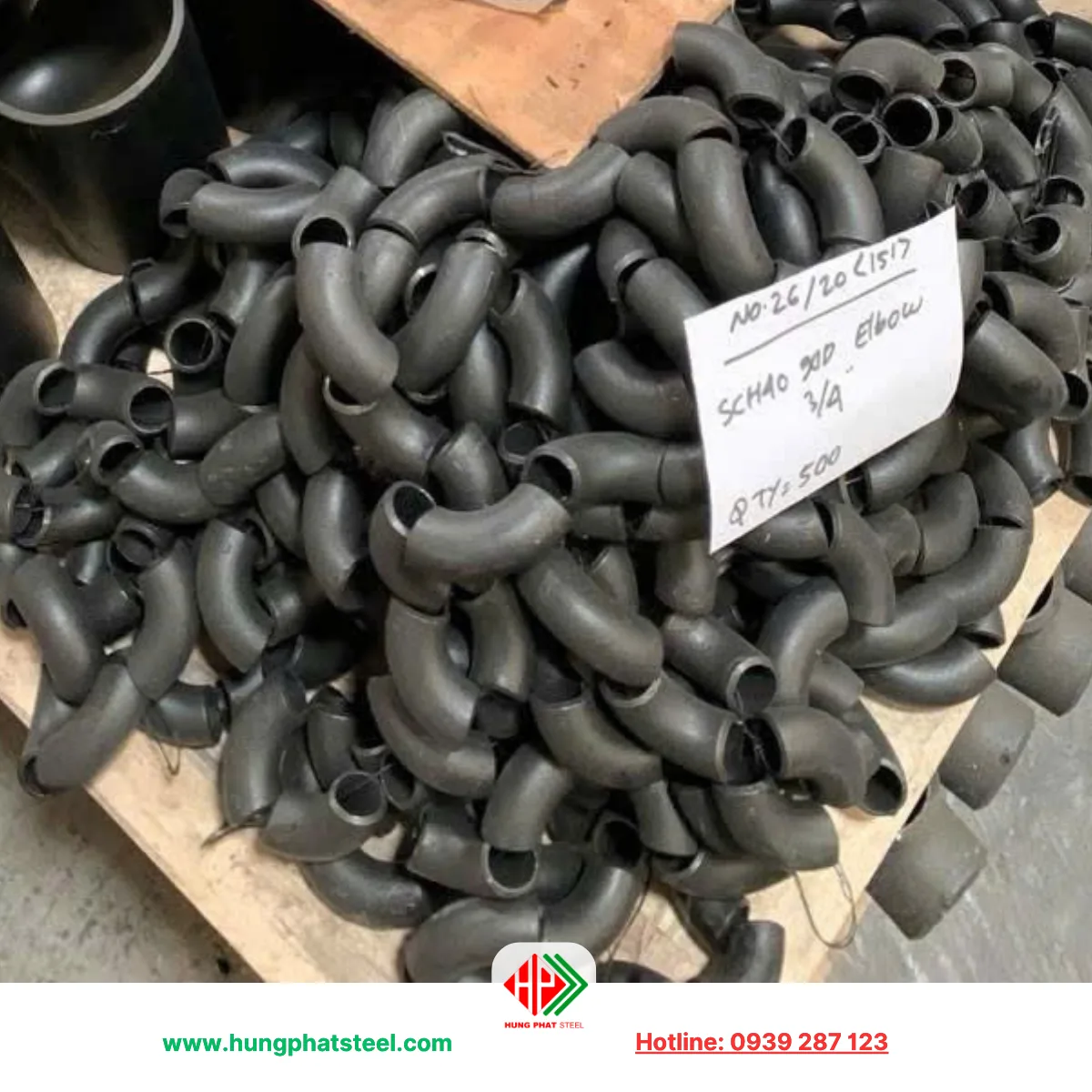

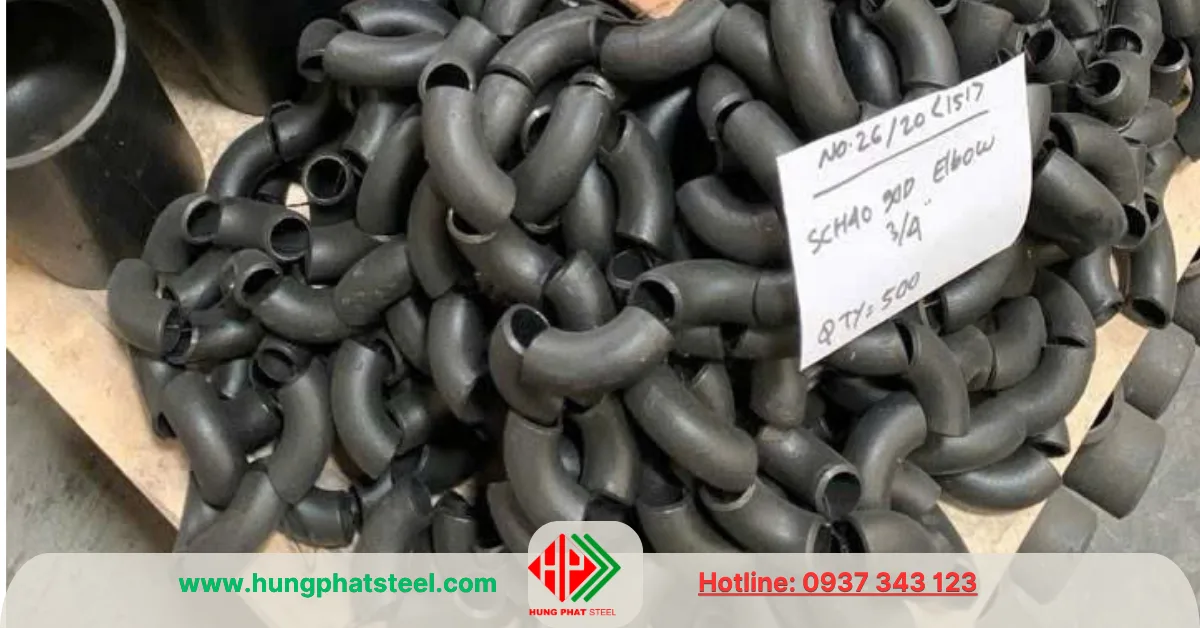

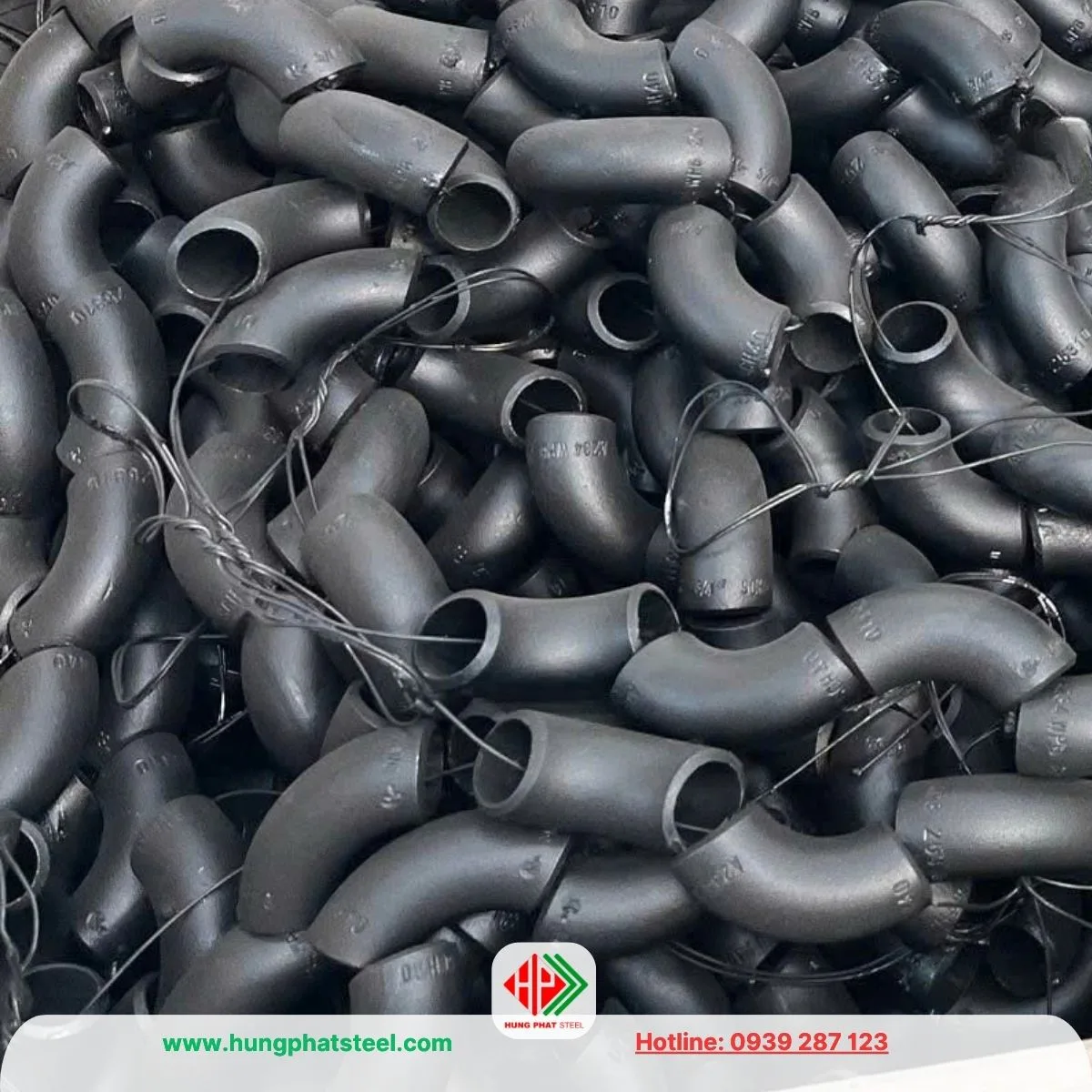

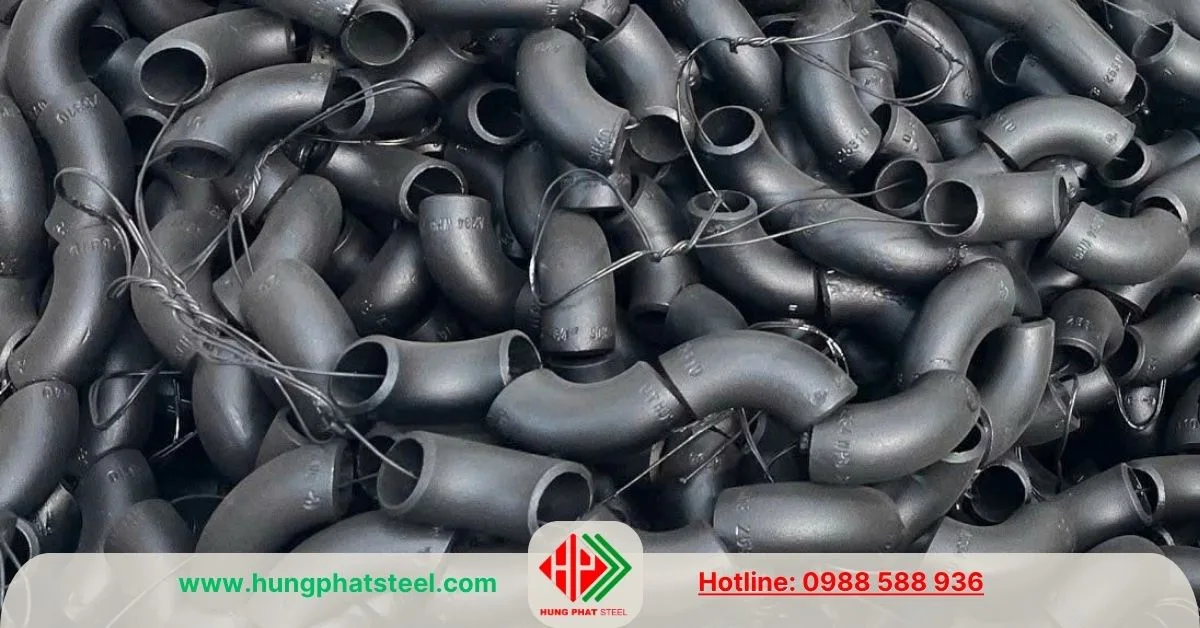

Co hàn đen D27

Được sản xuất từ thép carbon chưa mạ, có giá thành kinh tế và được sử dụng phổ biến trong các hệ thống hơi, khí nén, PCCC và đường ống công nghiệp.

• Co dài RL
• Co ngắn SR (DN20 hiện chưa có co ngắn)

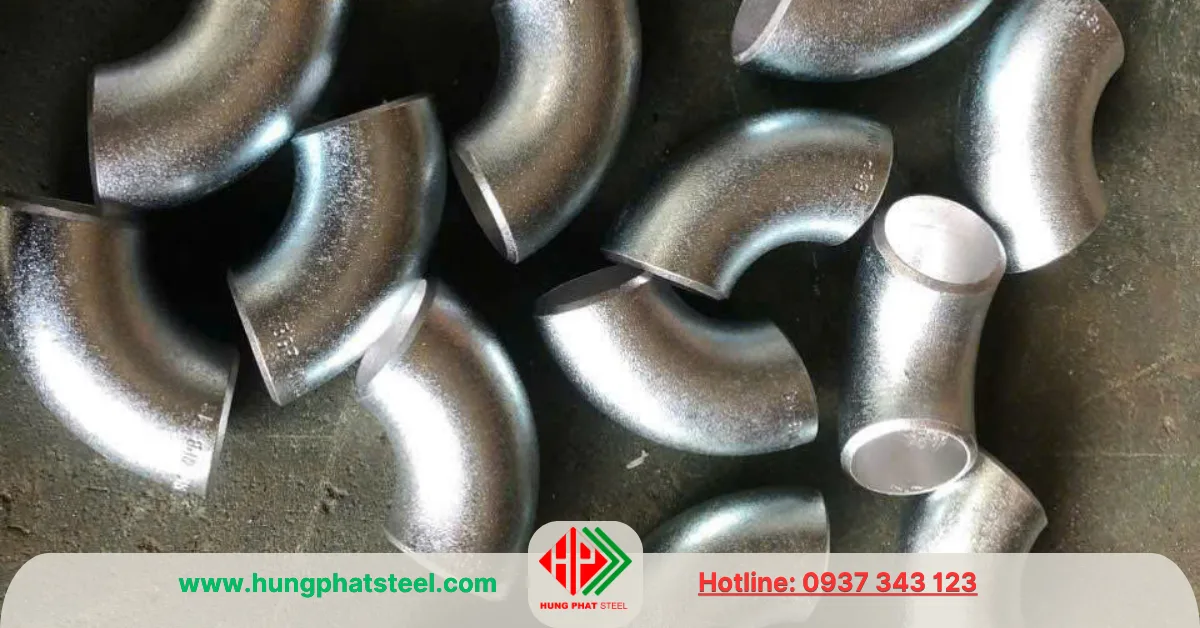

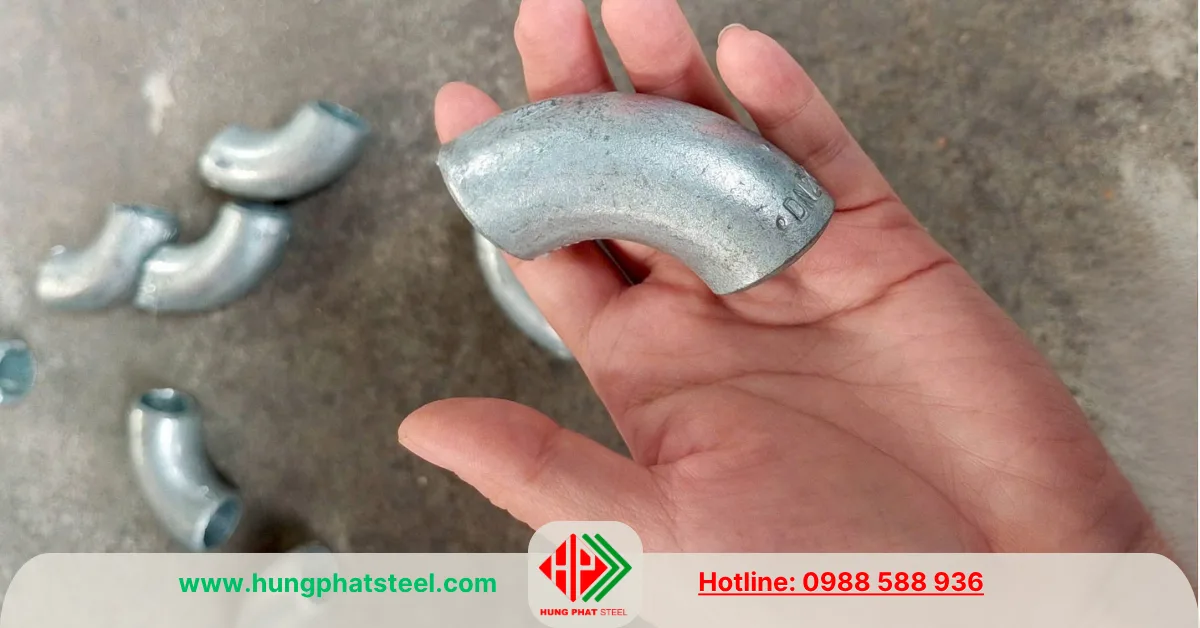

Co hàn mạ kẽm D27

Bề mặt được phủ lớp kẽm giúp tăng khả năng chống ăn mòn và chống oxy hóa. Thích hợp lắp đặt tại các khu vực ngoài trời hoặc môi trường có độ ẩm cao..

Co hàn DN20 SCH20

Thành phụ kiện mỏng hơn, phù hợp với hệ thống áp lực thấp hoặc trung bình.

Co hàn DN20 SCH40

Đây là quy cách được sử dụng phổ biến nhất hiện nay, đáp ứng tốt các yêu cầu về áp suất và độ bền.

Co hàn DN20 SCH80

Có thành dày hơn SCH40, phù hợp với hệ thống áp lực cao và môi trường làm việc khắc nghiệt.

Co hàn DN20 SCH160

Là dòng phụ kiện thành dày, chuyên dùng cho các hệ thống có áp suất và nhiệt độ rất cao trong ngành dầu khí, hóa chất và nhiệt điện.

Ứng dụng của co hàn DN20

Nhờ khả năng chịu áp lực tốt và kết nối chắc chắn, co hàn DN20 được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp thoát nước, phụ kiện giúp thay đổi hướng tuyến ống mà vẫn đảm bảo lưu lượng dòng chảy ổn định.

Trong hệ thống phòng cháy chữa cháy, co hàn DN20 được lắp đặt tại các nhánh đường ống cấp nước cho đầu phun hoặc các tuyến ống phụ.

Trong các nhà máy nhiệt điện và lò hơi, sản phẩm được sử dụng trên đường ống dẫn hơi nóng và nước nóng có áp suất cao.

Đối với ngành dầu khí, co hàn DN20 được lắp đặt trên các tuyến đường ống dẫn dầu, khí và nhiên liệu, đảm bảo độ kín và độ bền trong điều kiện vận hành liên tục.

Trong ngành hóa chất, co hàn inox DN20 được sử dụng để vận chuyển các loại dung dịch có tính ăn mòn.

Các nhà máy chế biến thực phẩm và dược phẩm cũng sử dụng co hàn DN20 inox nhằm đáp ứng yêu cầu vệ sinh và chống nhiễm bẩn.

Ngoài ra, phụ kiện còn được ứng dụng trong hệ thống HVAC, hệ thống khí nén, nhà máy cơ khí, đóng tàu và các công trình dân dụng.

Tiêu chuẩn sản xuất

Co hàn DN20 hiện nay được sản xuất theo nhiều tiêu chuẩn quốc tế như:

• ASME B16.9 đối với phụ kiện hàn đối đầu.
• ASME B16.11 đối với phụ kiện hàn lồng.
• ASTM A234 WPB đối với thép carbon.
• ASTM A403 WP304, WP316 đối với inox.
• MSS SP-75 đối với một số phụ kiện áp lực cao.

Việc lựa chọn đúng tiêu chuẩn giúp đảm bảo khả năng lắp ghép đồng bộ với đường ống và đáp ứng yêu cầu kỹ thuật của từng dự án.

Thép Hùng Phát phân phối co hàn DN20 (cút thép D27)

Thép Hùng Phát là đơn vị chuyên phân phối co hàn DN20 (cút thép D27) với đầy đủ chủng loại phục vụ các công trình dân dụng và công nghiệp. Công ty cung cấp co hàn đen, co hàn mạ kẽm theo nhiều tiêu chuẩn kỹ thuật như SCH20, SCH40, SCH80 và SCH160, đáp ứng đa dạng yêu cầu về áp suất và môi trường làm việc.

Nguồn hàng bao gồm sản phẩm sản xuất trong nước và hàng nhập khẩu, đầy đủ chứng từ CO, CQ khi khách hàng yêu cầu. Với hệ thống kho hàng có sẵn số lượng lớn, Thép Hùng Phát luôn đáp ứng nhanh các đơn hàng từ nhỏ đến lớn, hỗ trợ giao hàng trên toàn quốc, đảm bảo tiến độ cho các công trình, nhà máy và dự án cơ điện.

Bên cạnh đó, đội ngũ kỹ thuật sẵn sàng tư vấn lựa chọn đúng quy cách, vật liệu và tiêu chuẩn co hàn DN20 phù hợp với từng hệ thống đường ống, giúp tối ưu chi phí đầu tư và hiệu quả sử dụng lâu dài.
