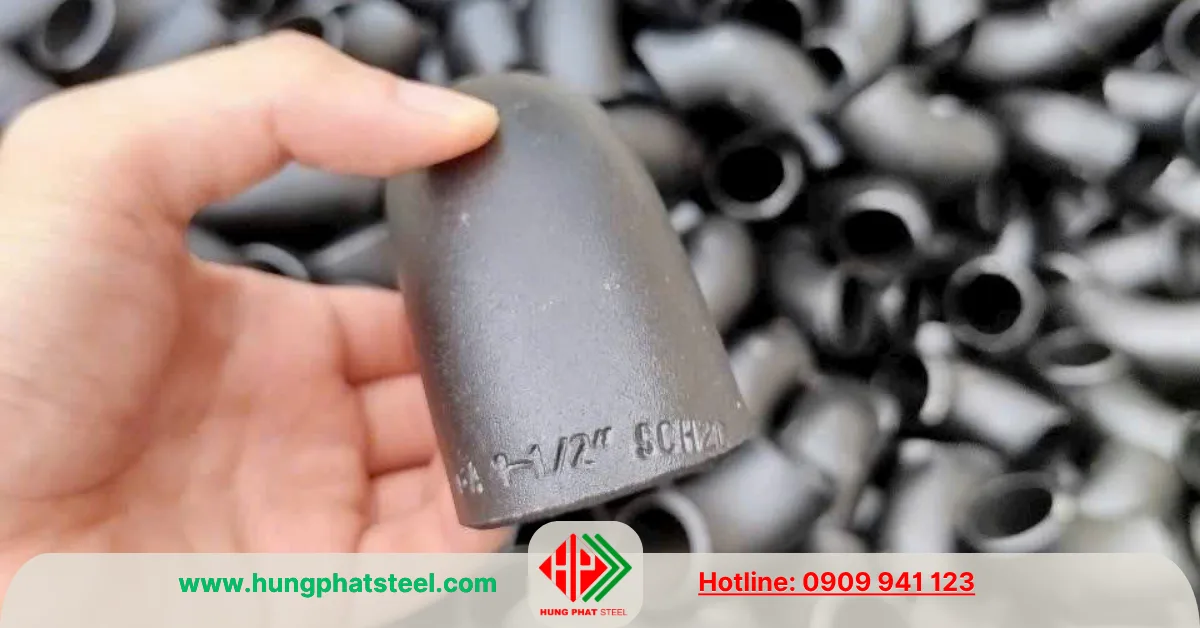

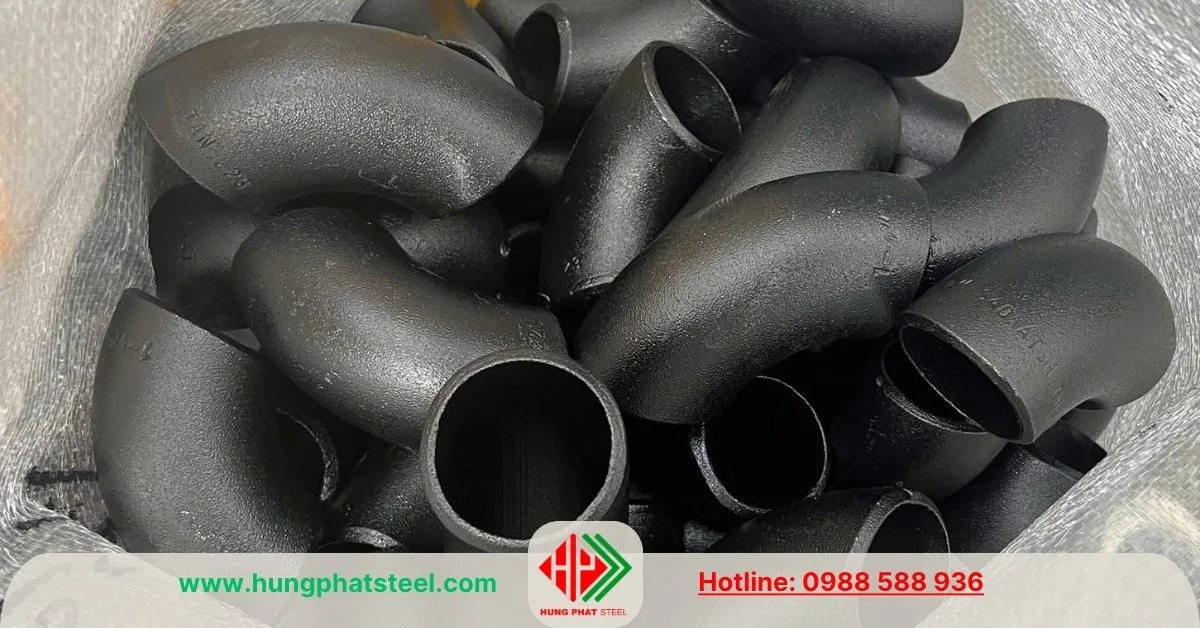

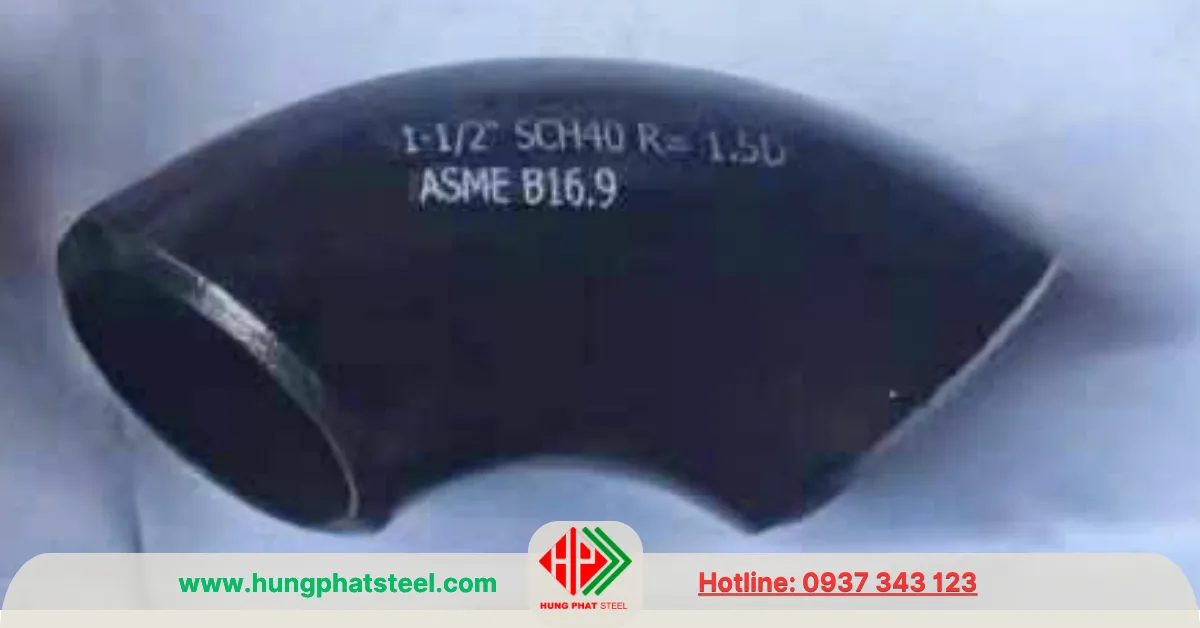

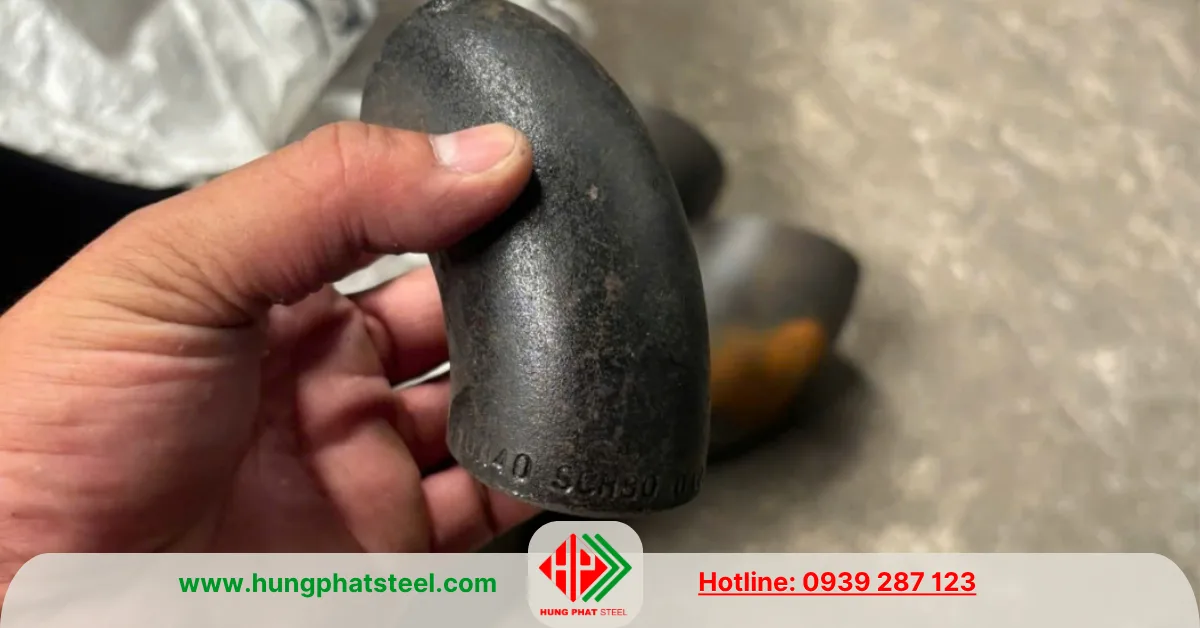

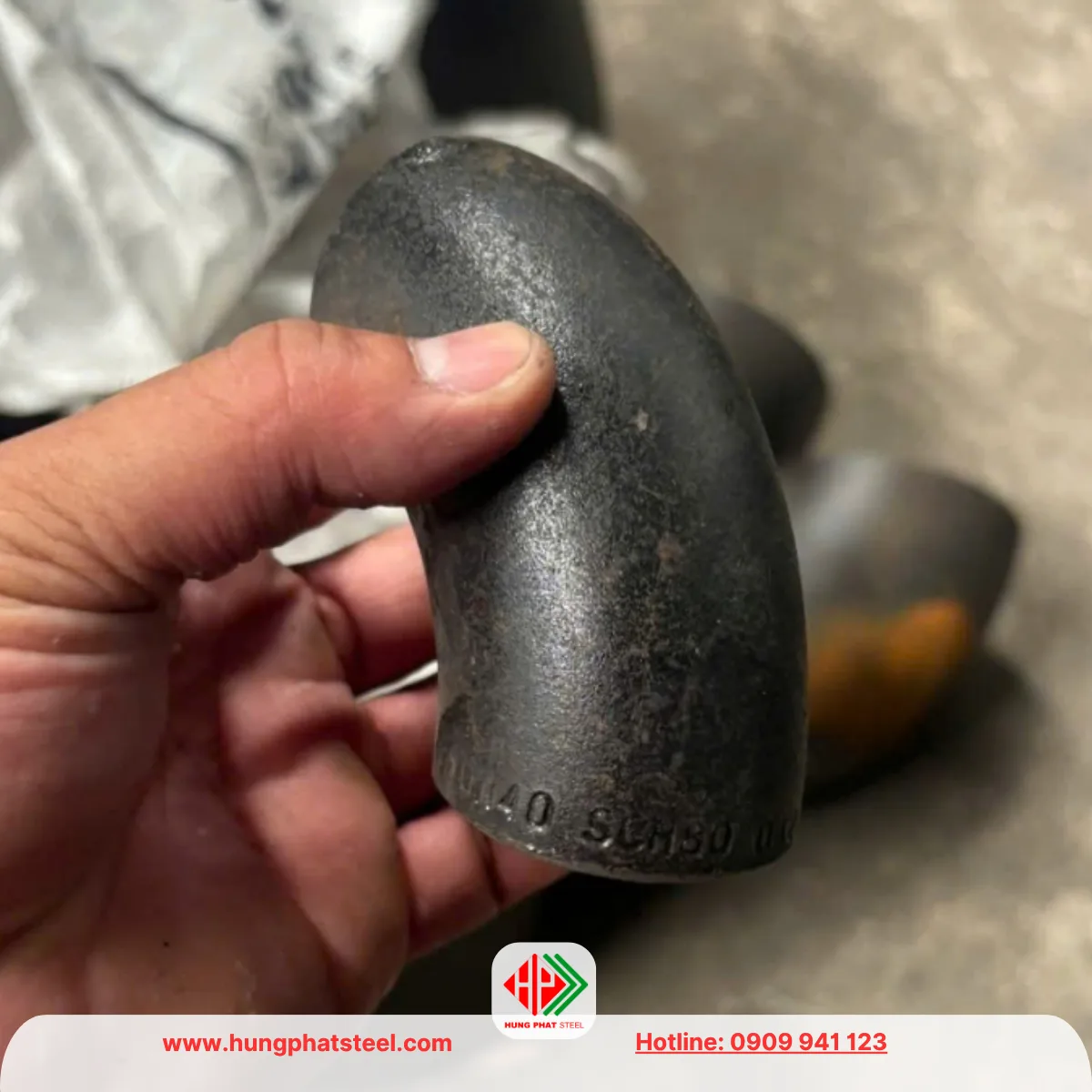

Co Hàn DN40 (Cút thép D49)

Mô tả

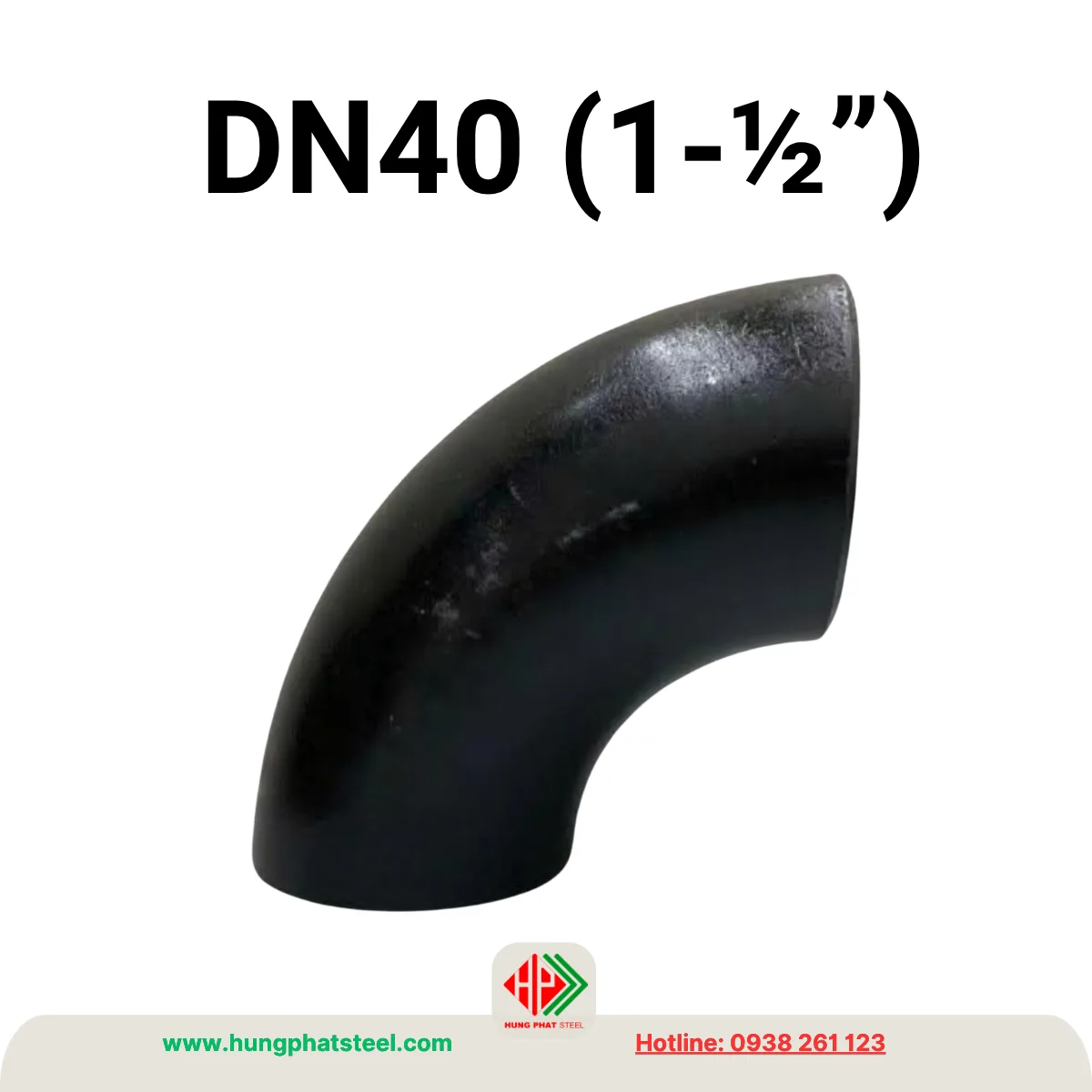

Co hàn DN40 hay còn gọi là cút thép DN40, là phụ kiện đường ống được sử dụng để thay đổi hướng dòng chảy trong hệ thống đường ống với các góc phổ biến là 90 độ (ngoài ra còn có 45 độ và 180 độ). Sản phẩm có kích thước danh nghĩa DN40 (1-1/2 inch), phù hợp với ống thép có đường kính ngoài 48.3 mm (thường gọi là D49) theo tiêu chuẩn quốc tế.

Sản phẩm: Co Hàn DN40 (Cút thép D49)

Khác với co ren sử dụng kết nối bằng ren, co hàn DN40 được lắp đặt bằng phương pháp hàn đối đầu hoặc hàn lồng, tạo thành mối nối chắc chắn, kín khít và có khả năng chịu áp lực cao. Đây là loại phụ kiện được sử dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, hơi nóng, dầu khí, khí nén và nhiều công trình công nghiệp.

Thông số kỹ thuật

Một số thông số kỹ thuật cơ bản của co hàn DN40 gồm:

• Kích thước danh nghĩa: DN40 (1-1/2″)
• Đường kính ngoài ống (OD): 48.3 mm (D49)

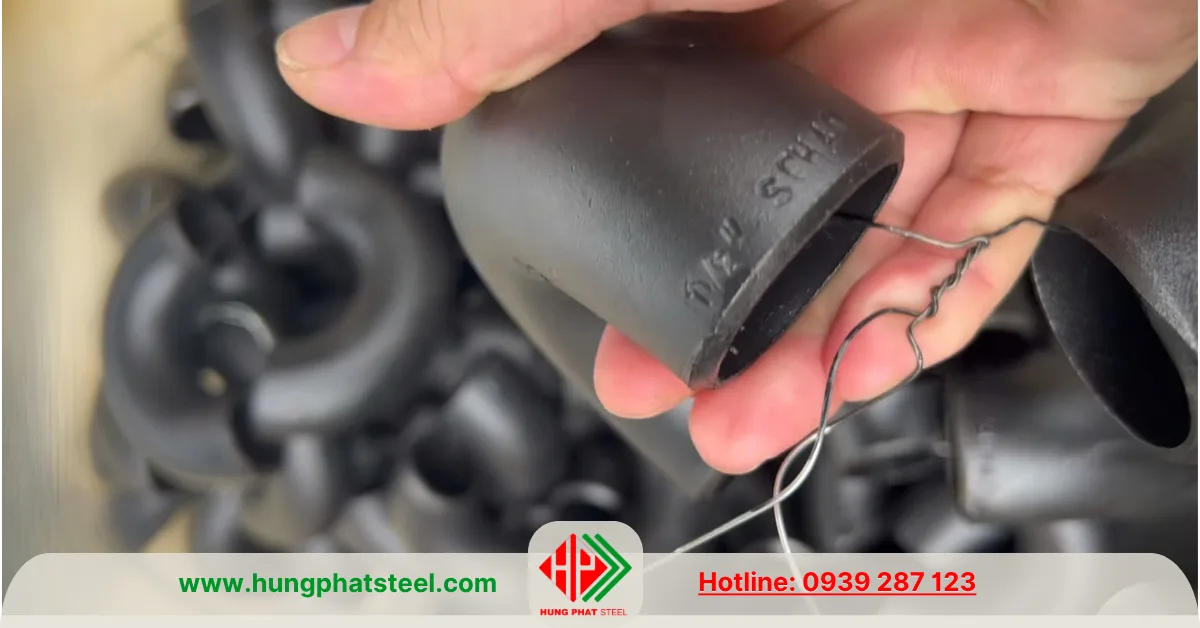

• Góc co: 90 độ (ngoài ra còn có 45 độ và 180 độ)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Bán kính cong: Long Radius (LR) và Short Radius (SR)
• Tiêu chuẩn sản xuất: ASME B16.9, ASME B16.11
• Vật liệu: Thép carbon ASTM A234 WPB
• Độ dày phổ biến: SCH20, SCH40, SCH80, SCH160
• Bề mặt: Hàng đen hoặc mạ kẽm

Cấu tạo của co hàn DN40

Co hàn DN40 được chế tạo từ thép carbon bằng phương pháp dập nóng hoặc ép tạo hình. Hai đầu phụ kiện được gia công theo đúng tiêu chuẩn để kết nối với đường ống thông qua hàn.

Đối với co hàn đối đầu (Butt Weld), hai đầu được vát mép giúp mối hàn ngấu sâu, tăng khả năng chịu áp lực và đảm bảo độ kín. Khác với co hàn lồng (Socket Weld), đầu ống được đưa vào lòng phụ kiện trước khi hàn, thích hợp với các hệ thống có đường kính nhỏ và áp lực cao.

Nhờ cấu tạo đơn giản nhưng chắc chắn, co hàn DN40 có khả năng làm việc ổn định trong thời gian dài mà không cần bảo trì thường xuyên.

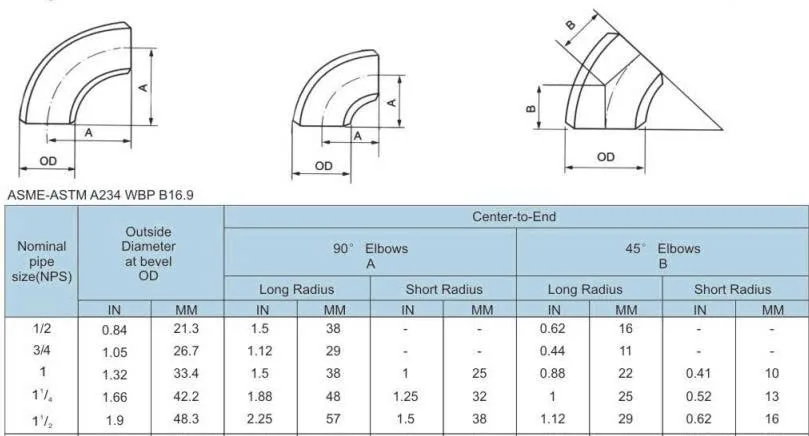

Quy cách kích thước

Xem thêm:
Co hàn DN32
Co hàn các loại SCH20 SCH40 SCH80
Danh mục phụ kiện hàn

Ưu điểm của co hàn DN40

Co hàn DN40 được sử dụng phổ biến nhờ những ưu điểm nổi bật sau:

• Mối hàn chắc chắn, đảm bảo độ kín cao và hạn chế tối đa hiện tượng rò rỉ.
• Khả năng chịu áp suất và nhiệt độ cao hơn so với các loại phụ kiện nối ren.
• Độ bền cơ học lớn, chịu được rung động và va đập trong quá trình vận hành.
• Dễ dàng lắp đặt trong các hệ thống đường ống công nghiệp có yêu cầu kỹ thuật cao.
• Có nhiều cấp độ dày theo tiêu chuẩn Schedule, đáp ứng đa dạng điều kiện làm việc.
• Chi phí đầu tư hợp lý và tuổi thọ sử dụng lâu dài.

Phân loại co hàn DN40

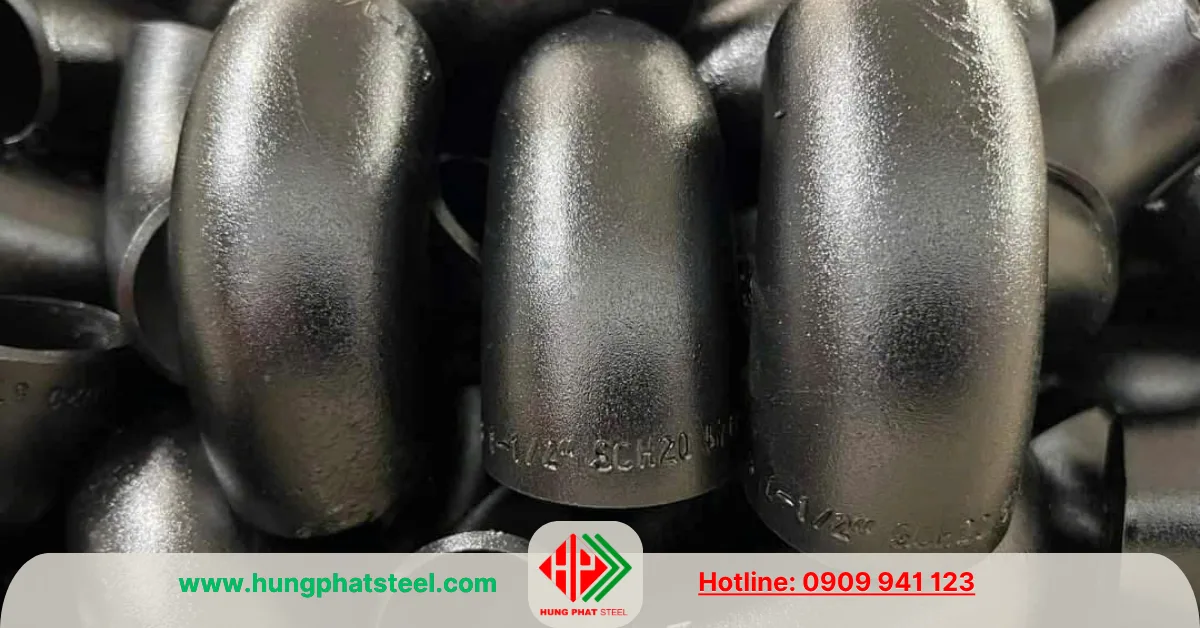

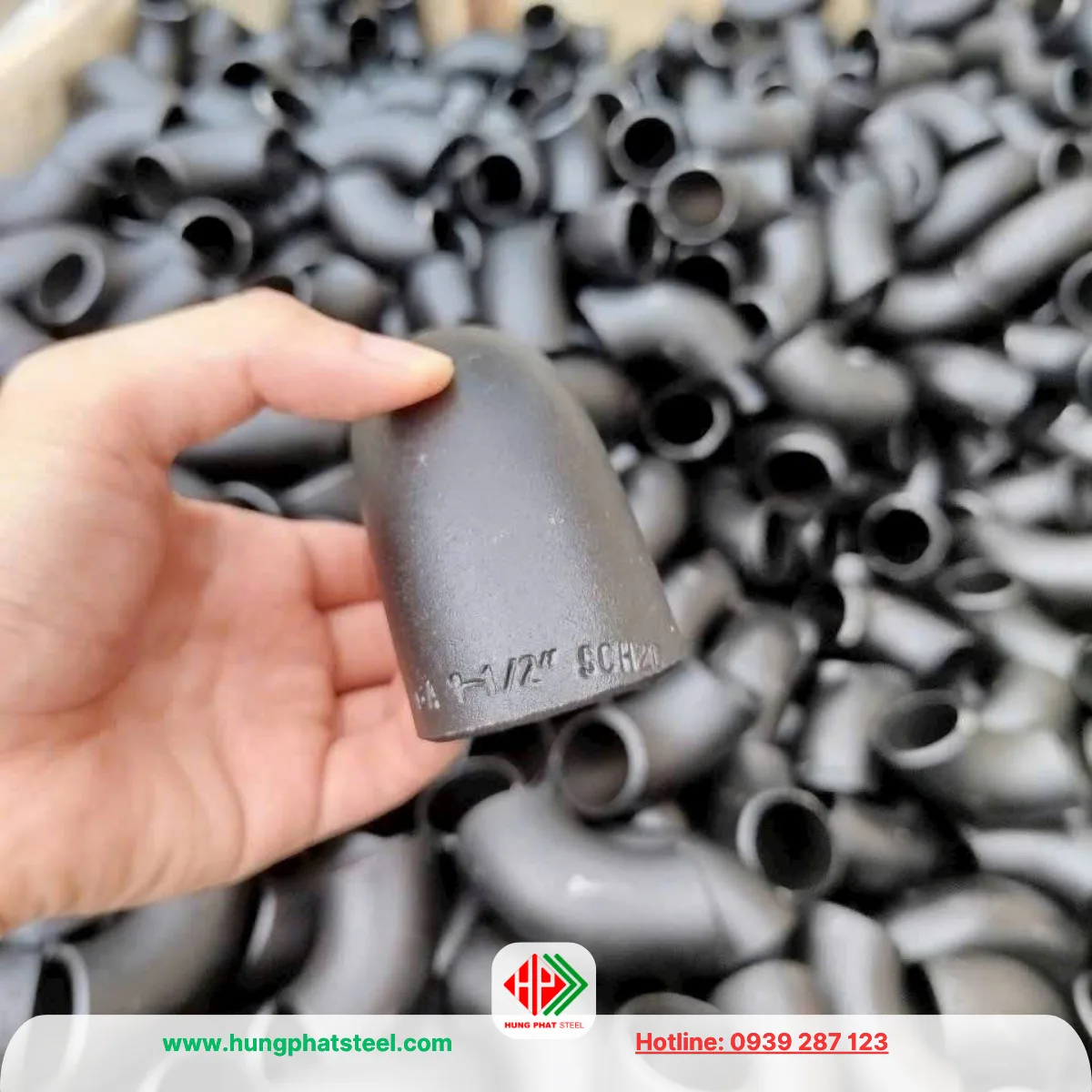

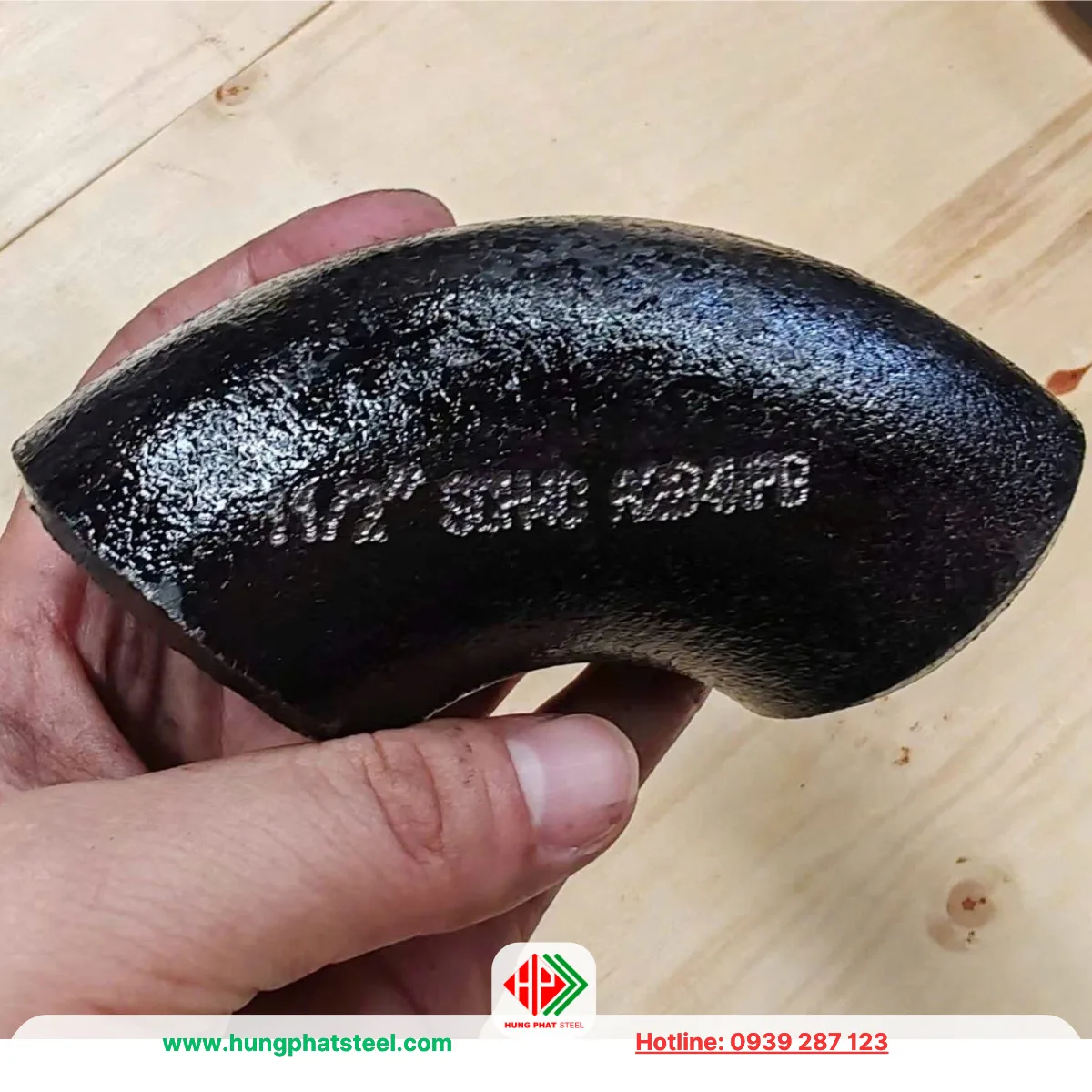

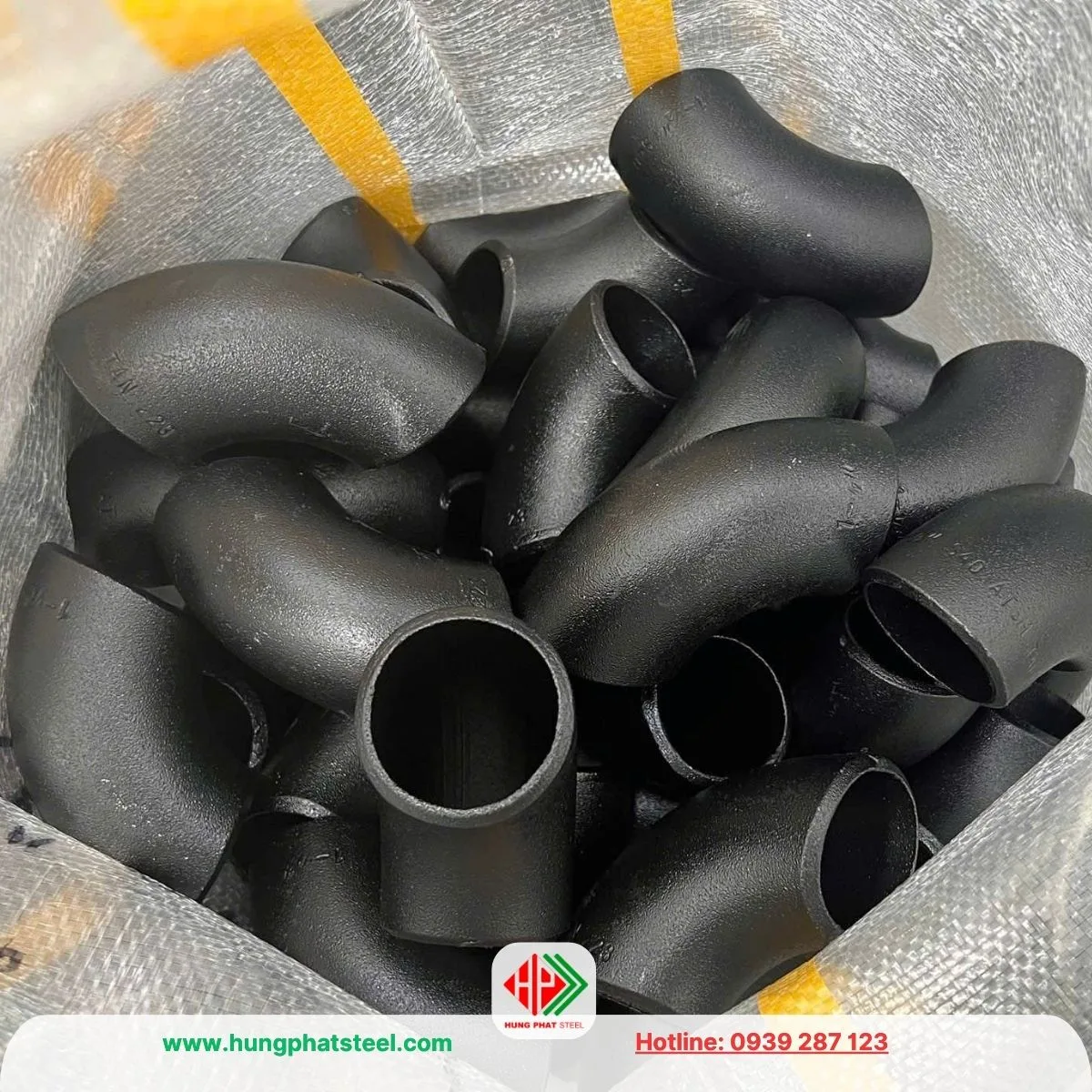

Co hàn đen D49

Co hàn đen DN40 được sản xuất từ thép carbon chưa mạ bề mặt. Đây là loại phổ biến nhất trên thị trường nhờ giá thành hợp lý và khả năng chịu áp lực tốt. Sản phẩm thường được sử dụng trong hệ thống hơi, khí nén, dầu, nước và các công trình công nghiệp.

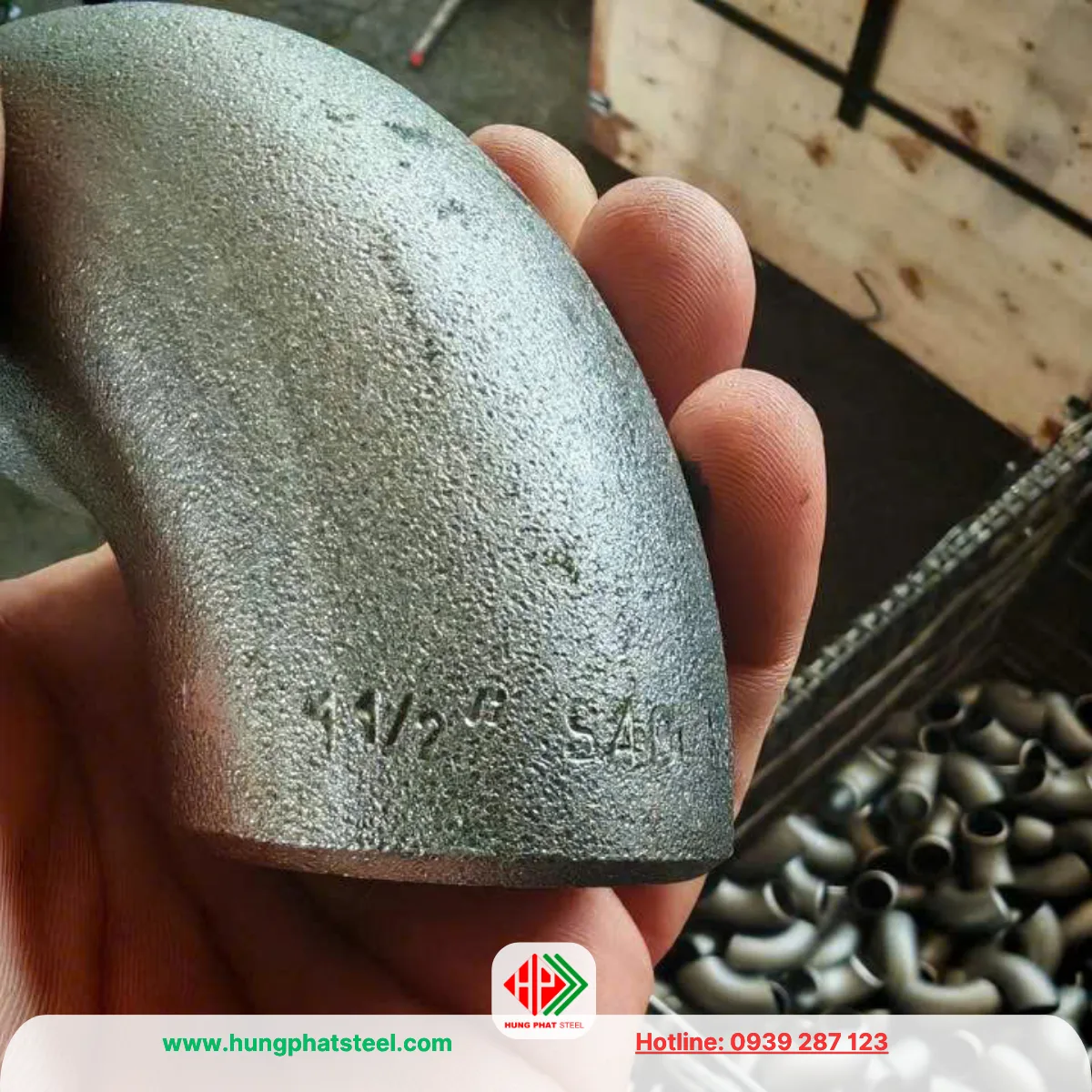

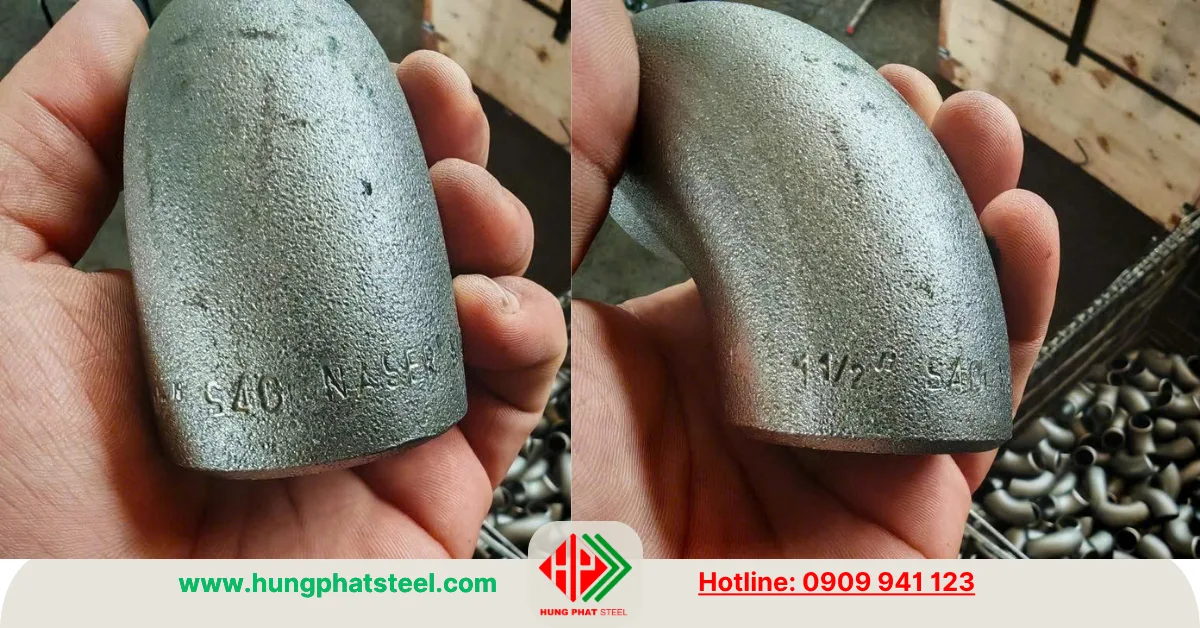

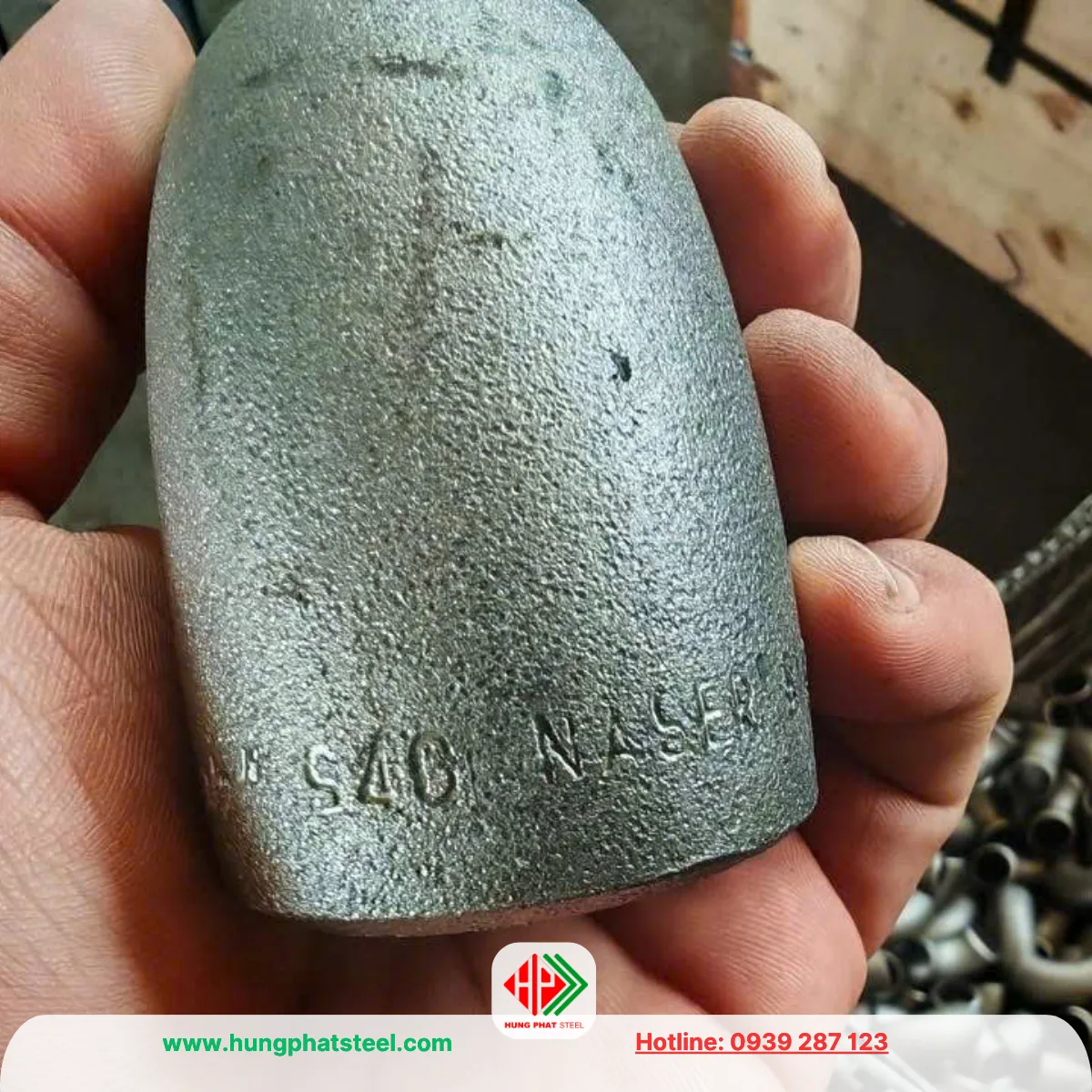

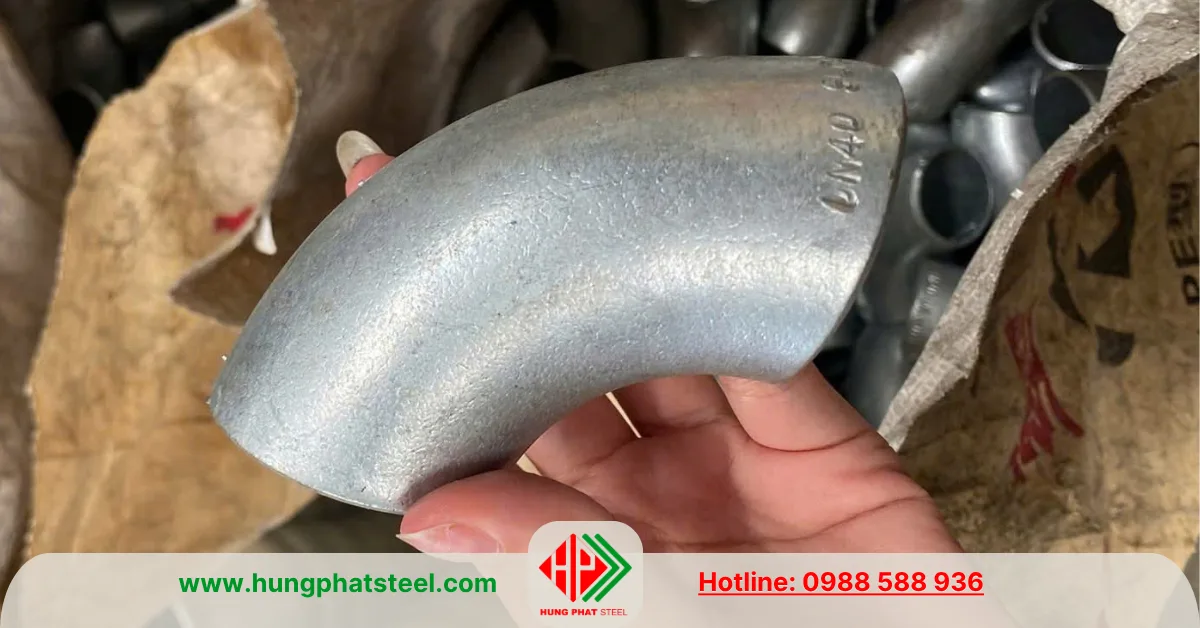

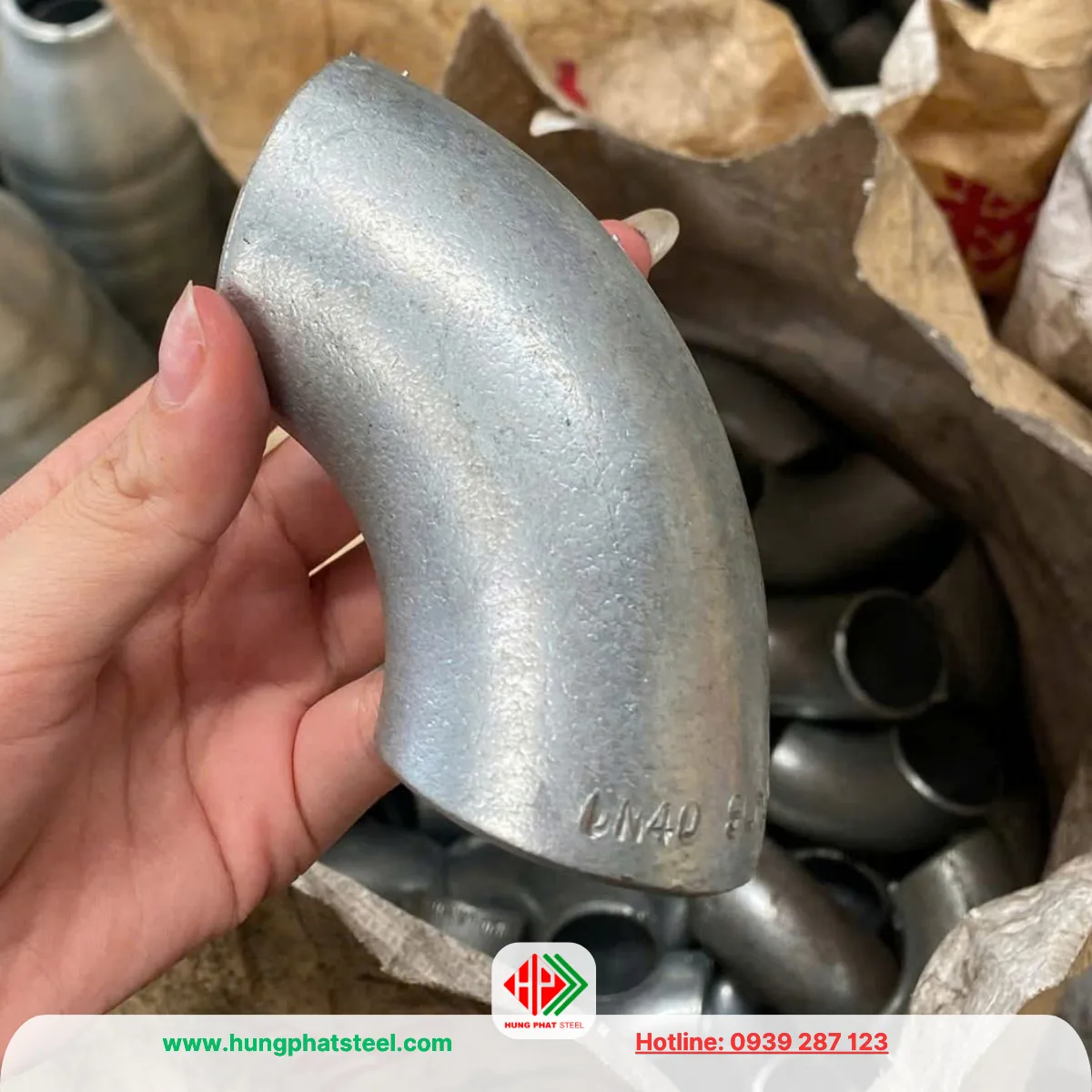

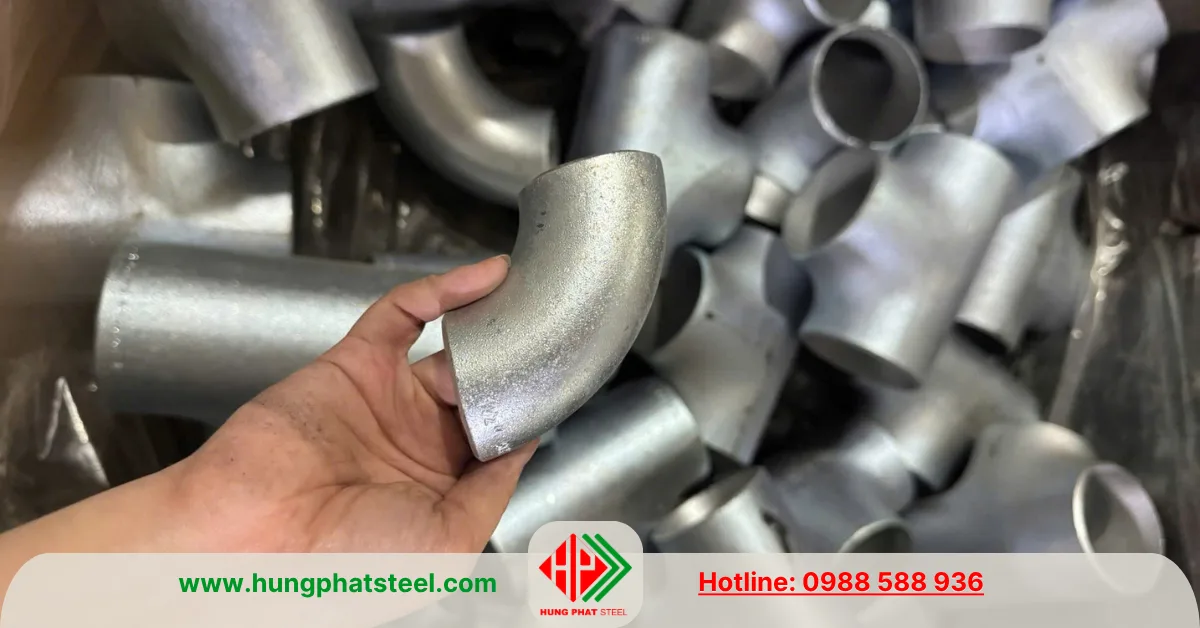

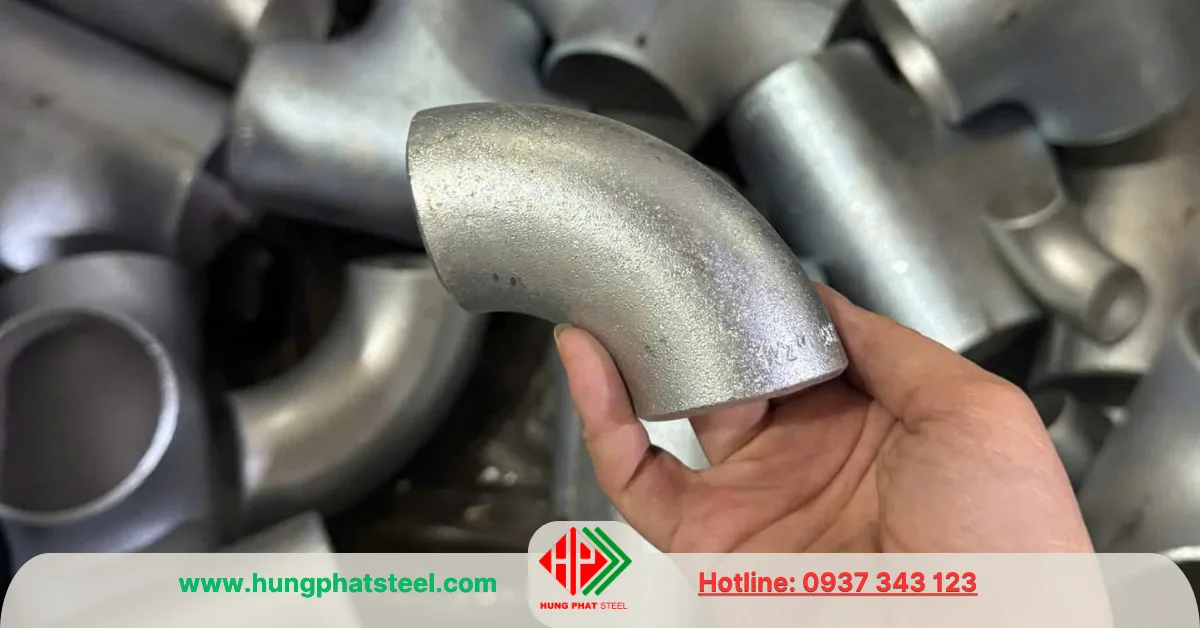

Co hàn mạ kẽm D49

Co hàn mạ kẽm DN40 được phủ lớp kẽm nhằm tăng khả năng chống oxy hóa và ăn mòn. Loại phụ kiện này thích hợp sử dụng trong môi trường ngoài trời, nơi có độ ẩm cao hoặc hệ thống cấp nước yêu cầu tuổi thọ lớn hơn.

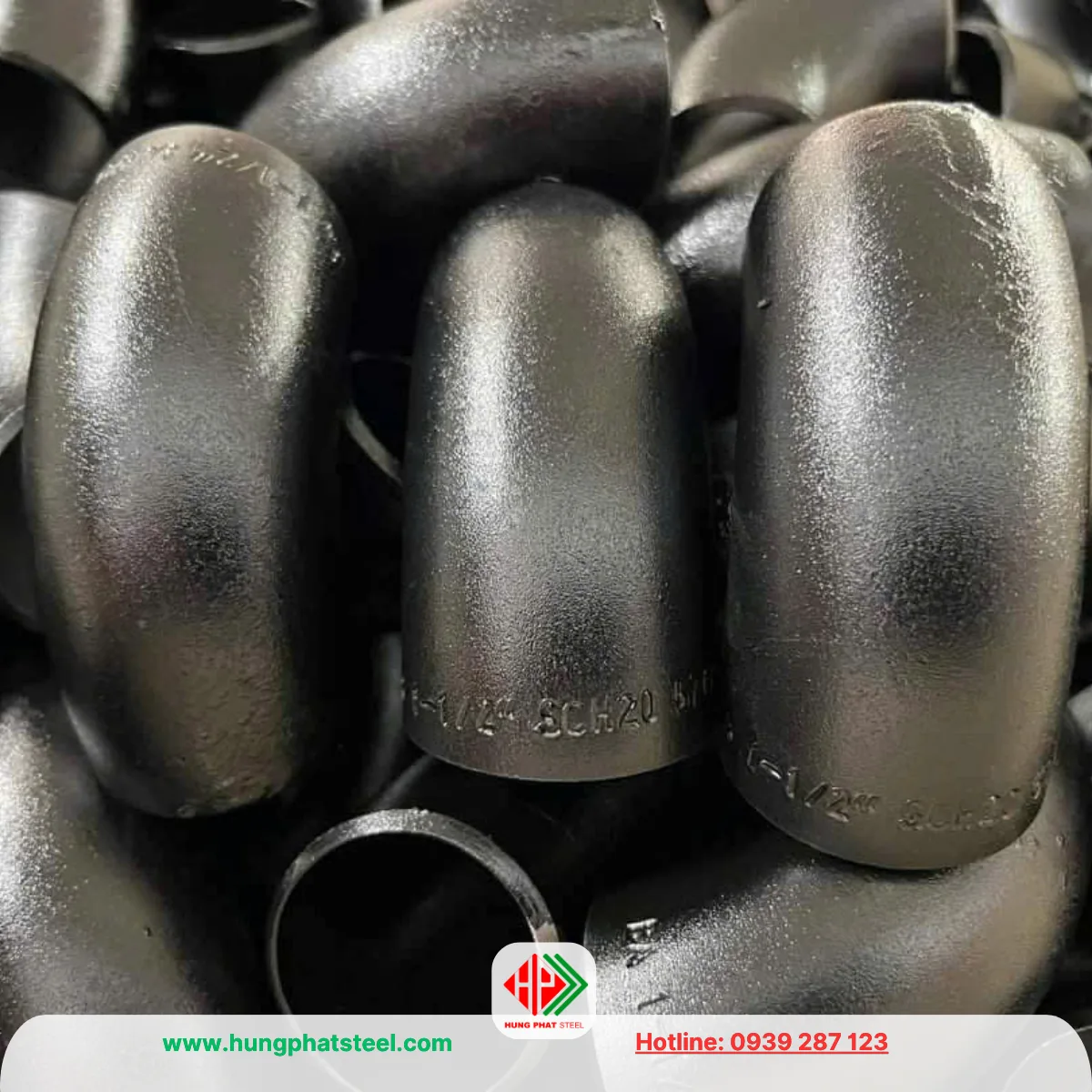

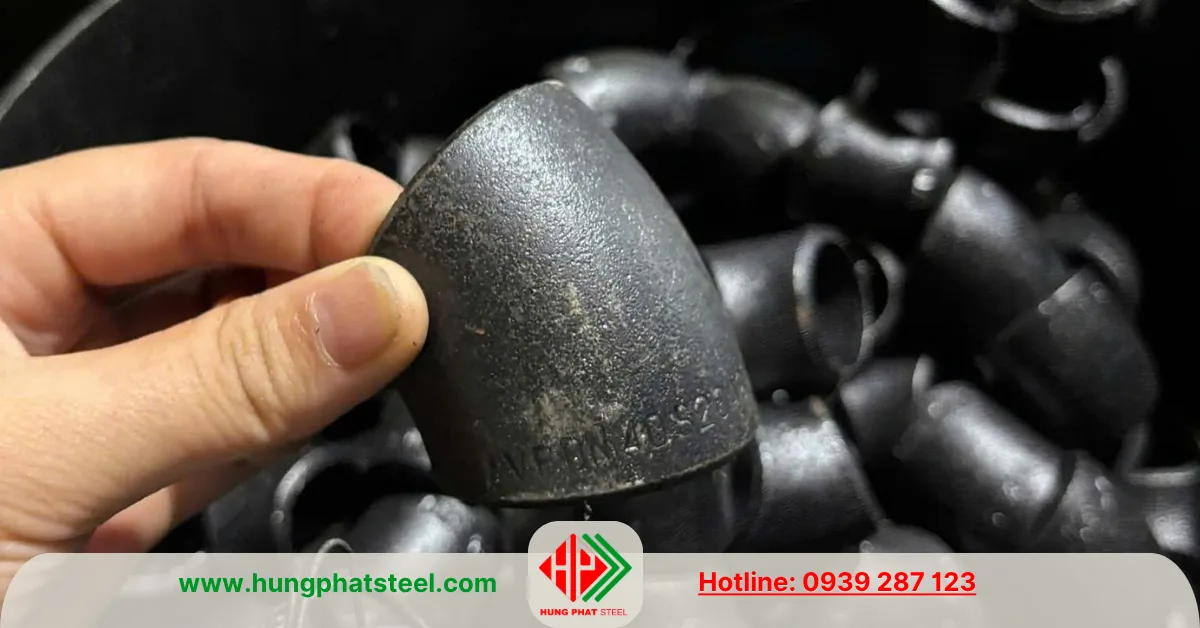

Co hàn DN40 SCH20

Co hàn DN40 SCH20 có thành tương đối mỏng, phù hợp với các hệ thống áp suất thấp hoặc trung bình như cấp nước và đường ống thông thường.

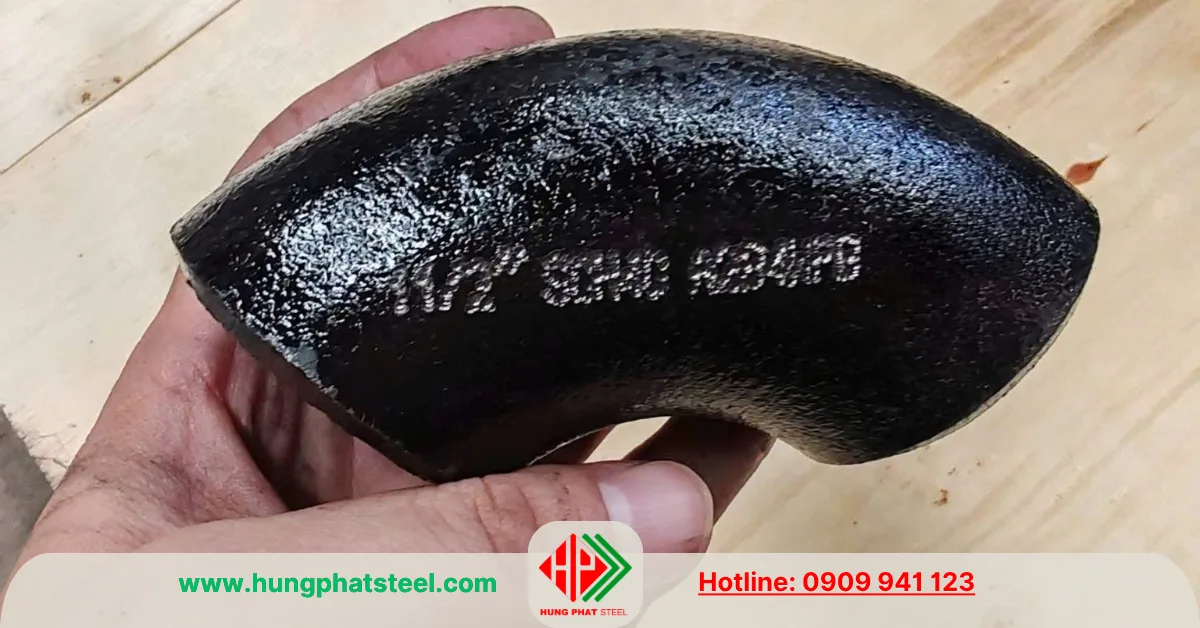

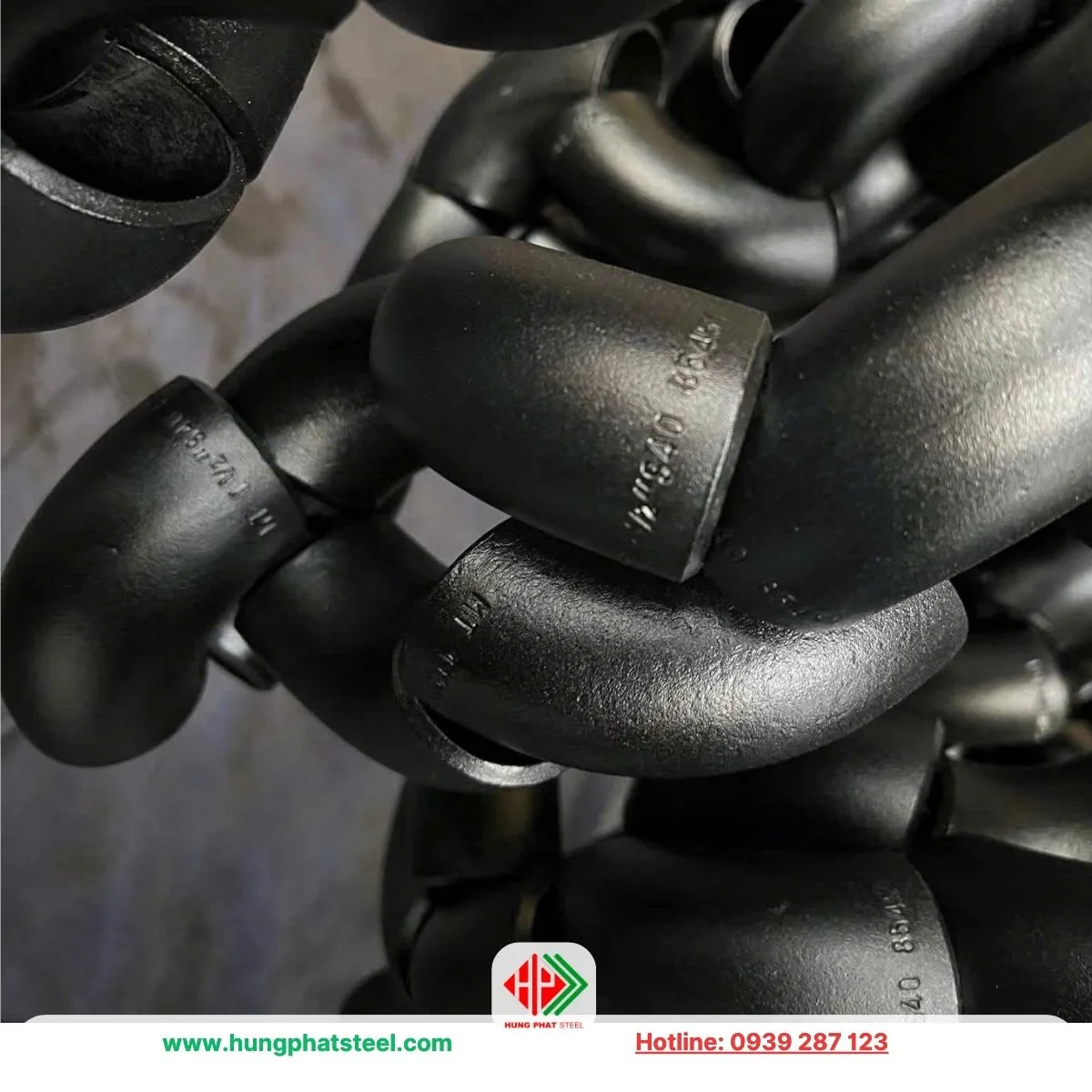

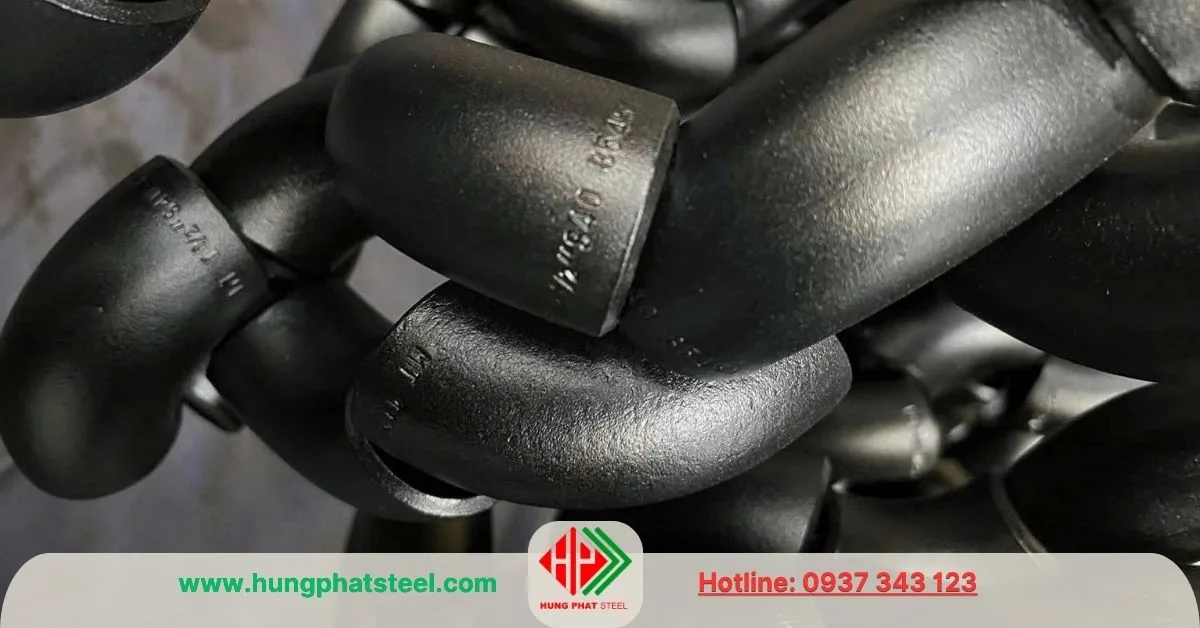

Co hàn DN40 SCH40

SCH40 là quy cách được sử dụng phổ biến nhất hiện nay. Thành phụ kiện dày hơn SCH20, có khả năng chịu áp lực và nhiệt độ tốt, đáp ứng hầu hết các hệ thống đường ống công nghiệp và dân dụng.

Co hàn DN40 SCH80

Co hàn DN40 SCH80 có thành dày hơn SCH40, chuyên dùng cho hệ thống hơi, khí nén, dầu khí hoặc các đường ống làm việc ở áp suất cao.

Co hàn DN40 SCH160

Đây là dòng phụ kiện có thành rất dày, được sử dụng trong các hệ thống áp suất cực cao như nhà máy nhiệt điện, hóa dầu, lọc dầu và các công trình công nghiệp nặng.

Ứng dụng của co hàn DN40 (Cút thép D49)

Co hàn DN40 được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chịu áp lực cao và kết nối bền vững.

Trong hệ thống cấp thoát nước, co hàn DN40 được sử dụng để chuyển hướng đường ống tại các vị trí thay đổi thiết kế hoặc kết nối giữa các tuyến ống.

Trong hệ thống phòng cháy chữa cháy (PCCC), phụ kiện được lắp đặt trên đường ống cấp nước, đường ống nhánh và các tuyến cấp nước đến đầu phun sprinkler, đảm bảo lưu lượng nước ổn định khi hệ thống hoạt động.

Đối với hệ thống hơi và lò hơi, co hàn DN40 được sử dụng để dẫn hơi nóng, nước nóng và nước ngưng tụ nhờ khả năng chịu nhiệt và chịu áp suất tốt.

Trong ngành dầu khí, sản phẩm được lắp đặt trên các đường ống dẫn dầu, khí và nhiên liệu, đáp ứng yêu cầu làm việc liên tục trong điều kiện áp lực cao.

Các hệ thống khí nén tại nhà máy cơ khí, xưởng sản xuất và dây chuyền tự động hóa cũng sử dụng co hàn DN40 để thay đổi hướng đường ống mà vẫn duy trì áp suất ổn định.

Ngoài ra, co hàn DN40 còn được sử dụng trong nhà máy điện, xi măng, đóng tàu, xử lý nước, hệ thống HVAC và nhiều công trình hạ tầng kỹ thuật khác.

Tiêu chuẩn sản xuất

Co hàn DN40 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép và độ bền khi sử dụng.

• ASME B16.9: Tiêu chuẩn cho co hàn đối đầu.
• ASME B16.11: Tiêu chuẩn cho co hàn lồng.
• ASTM A234 WPB: Tiêu chuẩn vật liệu thép carbon dùng cho phụ kiện đường ống chịu áp lực.
• MSS SP-75: Tiêu chuẩn áp dụng cho một số phụ kiện đường ống chịu áp lực cao.

Việc lựa chọn phụ kiện đúng tiêu chuẩn giúp hệ thống hoạt động ổn định, giảm nguy cơ rò rỉ và nâng cao tuổi thọ của toàn bộ đường ống.

Lưu ý khi lựa chọn co hàn DN40

Khi lựa chọn co hàn DN40, cần xác định đúng kích thước đường ống là D48.3 mm (D49) để đảm bảo khả năng lắp ghép chính xác. Đồng thời cần lựa chọn cấp độ dày SCH phù hợp với áp suất thiết kế của hệ thống.

Đối với hệ thống cấp nước và công trình dân dụng, SCH20 hoặc SCH40 thường đáp ứng tốt yêu cầu sử dụng. Trong khi đó, các hệ thống hơi, khí nén hoặc dầu khí nên ưu tiên SCH80 hoặc SCH160 để đảm bảo an toàn trong quá trình vận hành.

Ngoài ra, cần cân nhắc lựa chọn giữa hàng đen và hàng mạ kẽm tùy theo môi trường sử dụng. Nếu lắp đặt ngoài trời hoặc nơi có độ ẩm cao, co hàn mạ kẽm sẽ giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ.

Thép Hùng Phát phân phối co hàn DN40 (Cút thép D49)

Thép Hùng Phát là đơn vị chuyên phân phối co hàn DN40 (cút thép D49) phục vụ các công trình dân dụng, cơ điện và công nghiệp trên toàn quốc. Công ty cung cấp đầy đủ co hàn đen và co hàn mạ kẽm với các góc 45°, 90°, 180°, đáp ứng nhiều yêu cầu lắp đặt khác nhau.

Danh mục sản phẩm bao gồm các quy cách SCH20, SCH40, SCH80 và SCH160, được sản xuất theo tiêu chuẩn ASME B16.9, ASME B16.11 và ASTM A234 WPB, phù hợp với các hệ thống đường ống chịu áp lực từ thấp đến cao.

Nguồn hàng được nhập từ các nhà sản xuất uy tín trong nước và nước ngoài, luôn có sẵn số lượng lớn tại kho. Thép Hùng Phát hỗ trợ báo giá nhanh, cung cấp đầy đủ chứng từ CO, CQ theo yêu cầu dự án, đồng thời giao hàng trên toàn quốc, đáp ứng tiến độ thi công cho các công trình và nhà máy. Với đội ngũ tư vấn giàu kinh nghiệm, khách hàng sẽ được hỗ trợ lựa chọn đúng chủng loại, tiêu chuẩn và độ dày co hàn DN40 phù hợp với từng hệ thống đường ống, góp phần tối ưu chi phí và đảm bảo hiệu quả vận hành lâu dài.
