Măng sông

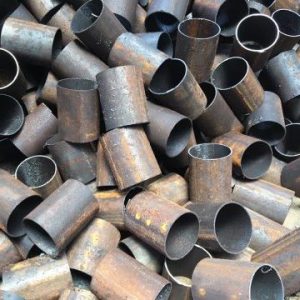

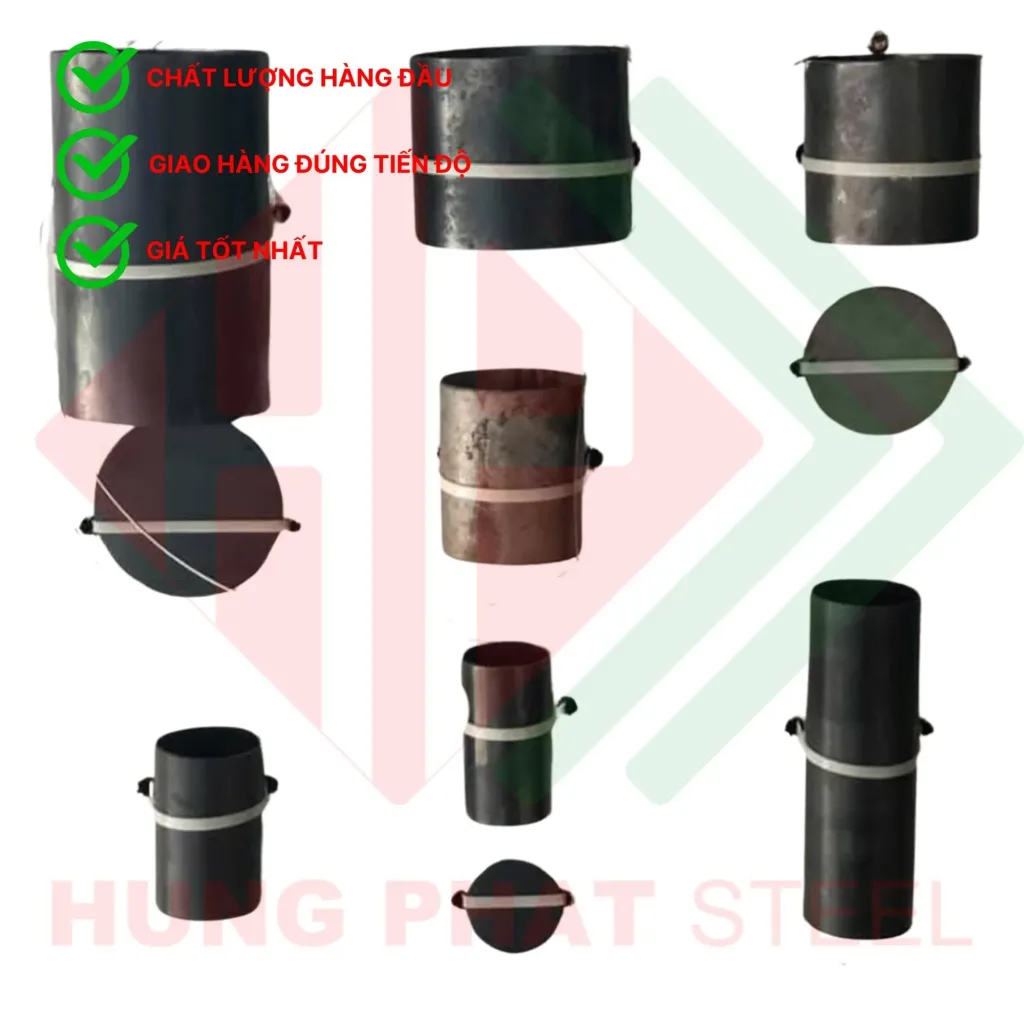

Măng sông siêu âm được gia công sản xuất bởi công ty cổ phần Thép Hùng Phát

Măng Sông Siêu Âm Là Gì?

Măng sông siêu âm là phụ kiện chuyên dụng dùng để nối các đoạn ống siêu âm cọc khoan nhồi (Sonic Logging Tube) với nhau nhằm tạo thành một đường ống liên tục theo chiều sâu của cọc hoặc tường vây.

Do chiều dài mỗi cây ống siêu âm thường chỉ từ 6–12 m, trong khi cọc khoan nhồi hoặc panel tường vây có thể sâu từ vài chục đến hơn 100 m, việc sử dụng măng sông là giải pháp bắt buộc để nối các đoạn ống trong quá trình lắp dựng lồng thép.

Măng sông thường được chế tạo từ thép carbon có cùng hoặc tương đương vật liệu với ống siêu âm, đảm bảo độ kín nước, độ đồng tâm và khả năng chịu lực trong quá trình vận chuyển, hạ lồng thép và đổ bê tông.

Đặc Điểm Của Măng Sông Siêu Âm

Chất lượng vượt trội:

Được kiểm tra kỹ lưỡng, đảm bảo không có khuyết tật ẩn bên trong.

Chịu lực tốt, khả năng chống ăn mòn cao.

Đa dạng kích thước:

Đường kính phổ biến từ DN15 đến DN200.

Có thể tùy chỉnh theo yêu cầu cụ thể của khách hàng.

Chất liệu cao cấp:

Sử dụng thép ống chính phẩm từ các nhà máy uy tín như Hòa Phát, 190…

Phù hợp với các môi trường làm việc khắc nghiệt như nhiệt độ cao, áp suất lớn, và hóa chất ăn mòn.

Khả năng kết nối linh hoạt:

Dùng để kết nối hai đầu ống cùng kích thước hoặc khác kích thước.

Đảm bảo kín khít, không rò rỉ khi vận hành.

Phương Pháp Kiểm Tra Siêu Âm

Phương pháp kiểm tra siêu âm giúp xác định các lỗi bên trong sản phẩm bằng cách:

• Sử dụng sóng siêu âm: Sóng âm tần số cao được truyền qua măng sông. Khi gặp khuyết tật, sóng sẽ phản xạ lại, giúp phát hiện lỗi.
• Phân tích kết quả: Máy đo siêu âm sẽ hiển thị kích thước, vị trí và mức độ nghiêm trọng của khuyết tật nếu có.

Tiêu Chuẩn Kiểm Tra Siêu Âm

Măng sông siêu âm thường được sản xuất và kiểm tra theo các tiêu chuẩn quốc tế như:

• ASTM E213: Kiểm tra siêu âm cho thép cacbon và hợp kim.
• ASTM E273: Kiểm tra siêu âm cho thép không gỉ.
• ASME B16.11: Tiêu chuẩn kích thước và chất lượng cho măng sông.

Ứng dụng của măng sông siêu âm trong thi công cọc khoan nhồi

Trong thi công cọc khoan nhồi, các ống siêu âm được bố trí dọc theo lồng thép và cố định vào cốt thép bằng dây thép hoặc giá đỡ.

Do chiều sâu cọc thường lớn hơn chiều dài một cây ống nên các đoạn ống phải được nối với nhau bằng măng sông trong quá trình lắp dựng. Măng sông giúp tạo thành hệ thống ống liên tục từ đáy đến đầu cọc, phục vụ công tác kiểm tra chất lượng bê tông bằng phương pháp Crosshole Sonic Logging (CSL) sau khi bê tông đạt cường độ yêu cầu.

Các công trình thường sử dụng măng sông siêu âm gồm:

• Móng cọc khoan nhồi nhà cao tầng.
• Cầu vượt và cầu đường.
• Trụ cầu, bến cảng.
• Nhà máy công nghiệp.
• Công trình hạ tầng kỹ thuật.

Ứng dụng trong thi công tường vây (Diaphragm Wall)

Ngoài cọc khoan nhồi, măng sông siêu âm còn được sử dụng trong thi công tường vây bê tông cốt thép.

Các panel tường vây thường có chiều sâu từ 20–80 m hoặc lớn hơn, vì vậy các ống siêu âm cũng cần được nối bằng măng sông để tạo thành đường ống liên tục.

Sau khi hoàn thành việc đổ bê tông, đơn vị thi công sẽ tiến hành kiểm tra bằng thiết bị siêu âm nhằm đánh giá:

• Độ đồng nhất của bê tông.
• Khả năng xuất hiện lỗ rỗng.
• Phân tầng bê tông.
• Khuyết tật trong panel tường vây.

Vai trò của măng sông siêu âm

Măng sông không chỉ có nhiệm vụ nối hai đầu ống mà còn giúp:

• Đảm bảo đường truyền sóng siêu âm thông suốt từ đầu đến cuối cọc.
• Giữ các đoạn ống đồng tâm, hạn chế lệch trục.
• Tăng độ kín khít, tránh nước xi măng hoặc bùn đất xâm nhập vào lòng ống.
• Giúp quá trình lắp đặt nhanh hơn so với hàn trực tiếp.
• Dễ dàng thay thế hoặc gia công theo nhiều đường kính khác nhau.

Nếu măng sông bị hở hoặc lắp đặt không đúng kỹ thuật, nước bê tông có thể tràn vào bên trong ống, khiến đầu dò siêu âm không thể di chuyển và làm ảnh hưởng đến quá trình kiểm tra chất lượng cọc.

Tiêu chuẩn TCVN trong lắp đặt ống siêu âm

Việc bố trí và lắp đặt ống siêu âm không chỉ tuân theo yêu cầu thiết kế mà còn phải đáp ứng các tiêu chuẩn và quy định kỹ thuật hiện hành.

Một số tiêu chuẩn thường được áp dụng gồm:

TCVN 9395:2012

Cọc khoan nhồi – Thi công và nghiệm thu

Đây là tiêu chuẩn quan trọng quy định về thi công, kiểm tra và nghiệm thu cọc khoan nhồi. Tiêu chuẩn yêu cầu các ống phục vụ kiểm tra chất lượng phải được lắp đặt chắc chắn, không biến dạng, đảm bảo thông suốt trong suốt quá trình thi công.

TCVN 9396:2012

Cọc khoan nhồi – Xác định tính đồng nhất của bê tông bằng phương pháp xung siêu âm

Tiêu chuẩn này quy định phương pháp kiểm tra chất lượng bê tông thông qua hệ thống ống siêu âm đã được lắp đặt trong cọc. Để phép thử đạt kết quả chính xác, các mối nối bằng măng sông phải kín nước và không làm cản trở sự di chuyển của đầu dò.

TCVN 11823 (Cầu đường)

Đối với các công trình cầu, việc bố trí ống siêu âm trong cọc khoan nhồi còn phải tuân thủ các yêu cầu kỹ thuật liên quan đến kiểm tra chất lượng nền móng theo hệ thống tiêu chuẩn cầu đường hiện hành.

Yêu cầu kỹ thuật khi lắp đặt măng sông siêu âm

Trong quá trình thi công, cần đảm bảo:

• Măng sông được lắp đúng tâm với ống.
• Các mối nối kín hoàn toàn, không rò rỉ nước.
• Không làm giảm đường kính trong của ống.
• Không có ba via hoặc vật cản bên trong.
• Sau khi nối xong phải kiểm tra độ thông suốt bằng quả thử hoặc thiết bị chuyên dụng.
• Bịt kín hai đầu ống trước khi đổ bê tông để tránh bùn và vữa xi măng xâm nhập.

Việc kiểm tra kỹ từng mối nối trước khi hạ lồng thép sẽ giúp hạn chế rủi ro và tránh phát sinh chi phí sửa chữa sau này.

Lợi Ích Khi Sử Dụng Măng Sông Siêu Âm

• An toàn tuyệt đối: Phát hiện và loại bỏ sản phẩm có lỗi, đảm bảo không rò rỉ hoặc hư hỏng trong quá trình sử dụng.
• Độ bền cao: Chịu được áp suất và nhiệt độ khắc nghiệt.
• Độ chính xác cao: Đáp ứng các yêu cầu kết nối phức tạp trong các ngành công nghiệp.
• Dễ dàng lắp đặt và bảo trì: Đảm bảo tính linh hoạt trong vận hành.

Kết luận

Măng sông siêu âm là phụ kiện không thể thiếu trong hệ thống ống siêu âm phục vụ kiểm tra chất lượng cọc khoan nhồi và tường vây. Việc sử dụng đúng loại măng sông, lắp đặt đúng kỹ thuật và tuân thủ các tiêu chuẩn TCVN 9395:2012 và TCVN 9396:2012 sẽ đảm bảo hệ thống ống hoạt động ổn định, giúp quá trình kiểm tra siêu âm diễn ra chính xác, góp phần nâng cao chất lượng và độ an toàn của công trình.

Đơn Vị Cung Cấp Măng Sông Siêu Âm

Thép Hùng Phát là nhà cung cấp măng sông siêu âm uy tín, chất lượng cao. Sản phẩm của chúng tôi đáp ứng các tiêu chuẩn quốc tế với đa dạng kích thước và chất liệu, phù hợp với mọi nhu cầu sử dụng. Hãy liên hệ để được tư vấn và nhận báo giá tốt nhất!

Chứng chỉ CO/CQ đầy đủ

Hóa đơn chứng từ hợp lệ

Báo giá và giao hàng nhanh chóng

Vui lòng liên hệ
