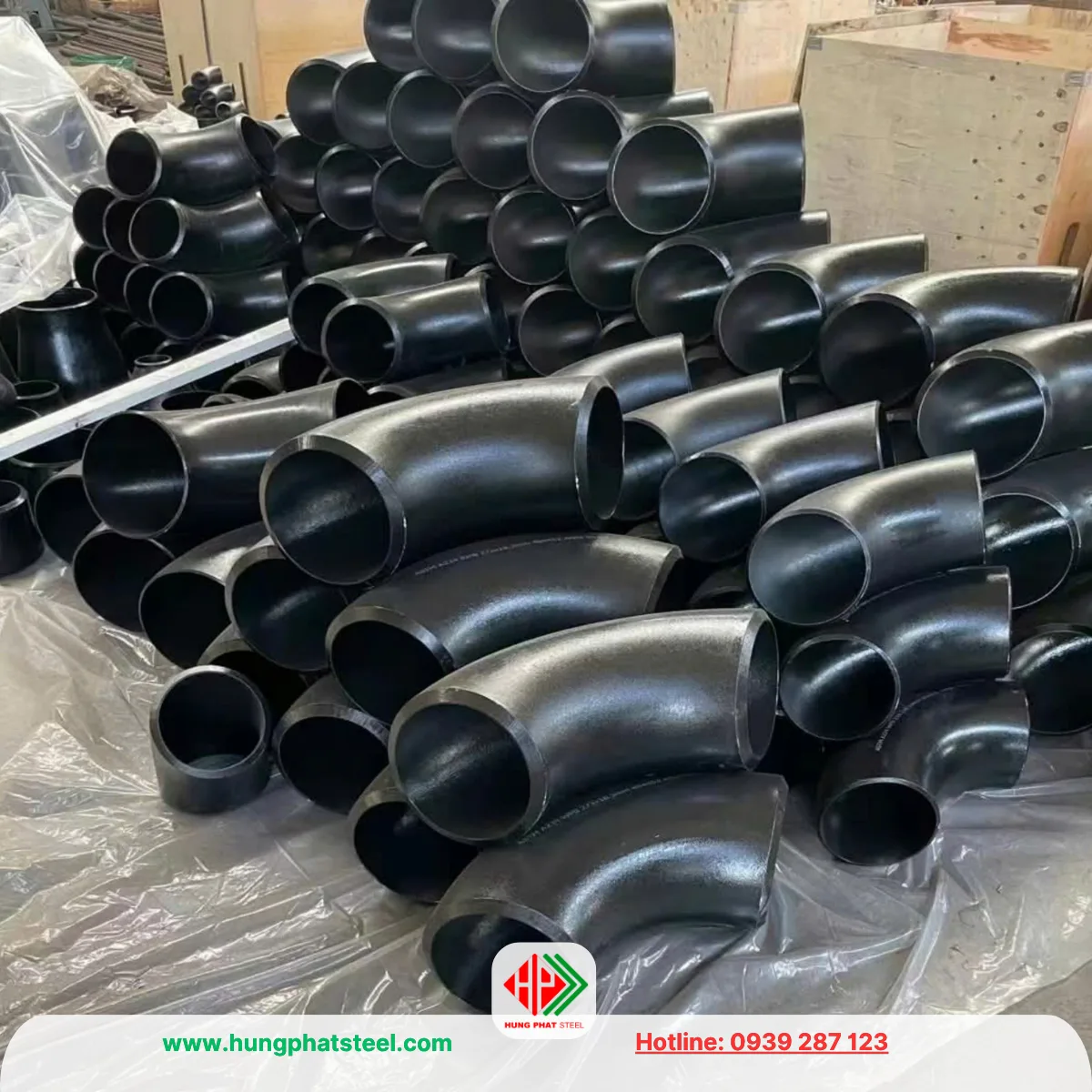

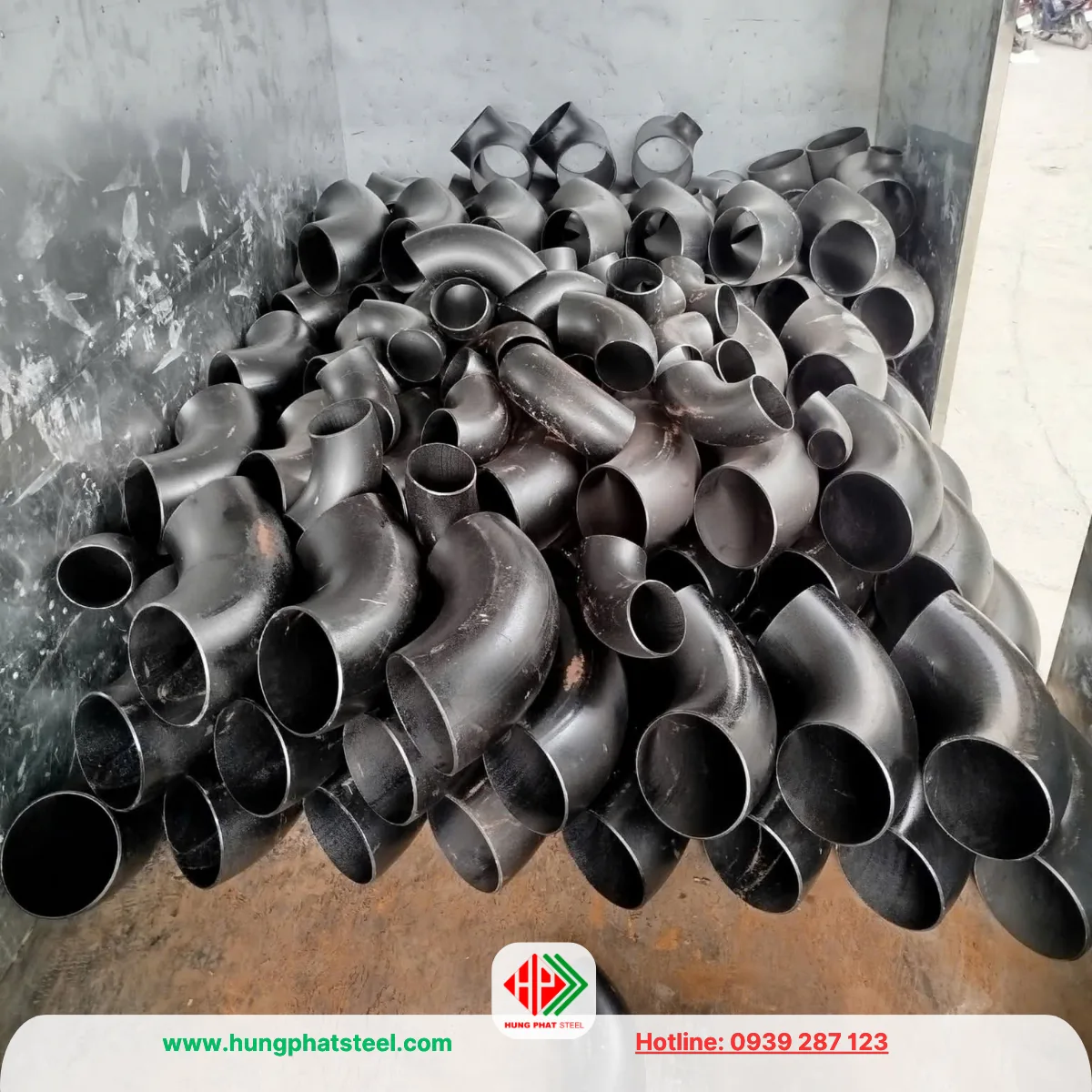

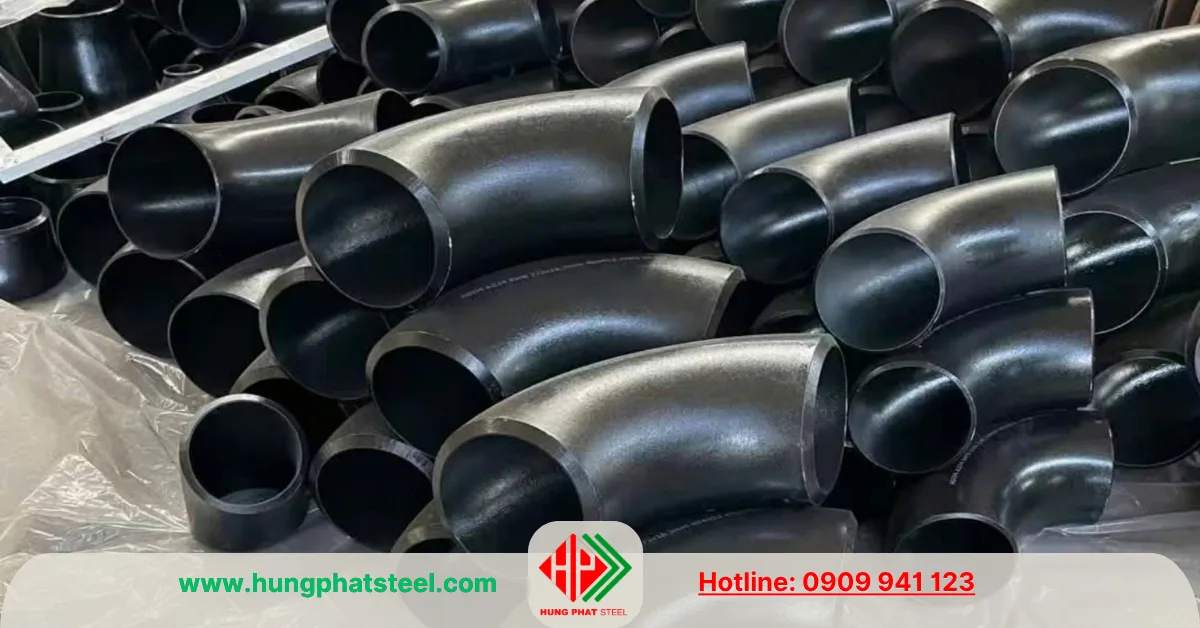

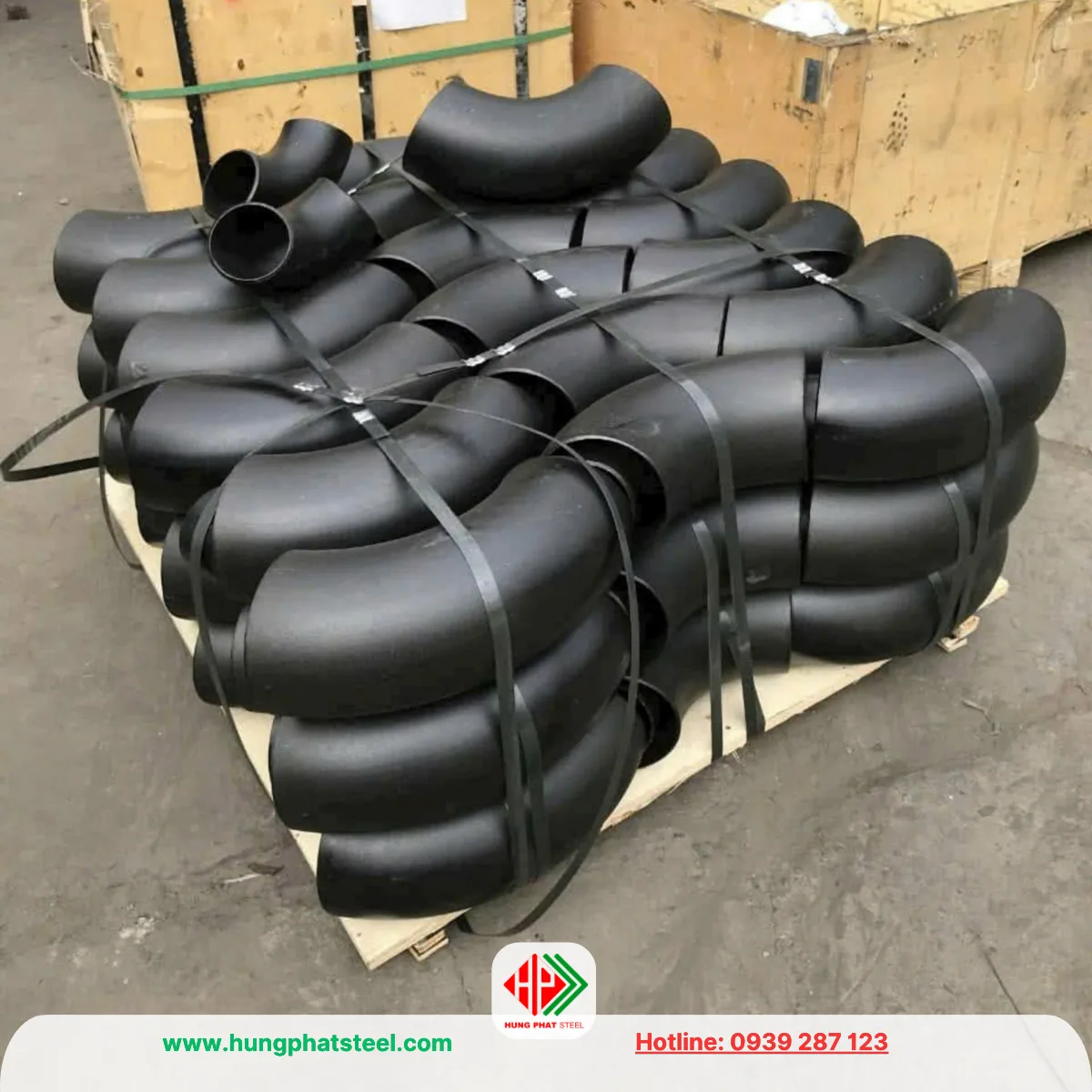

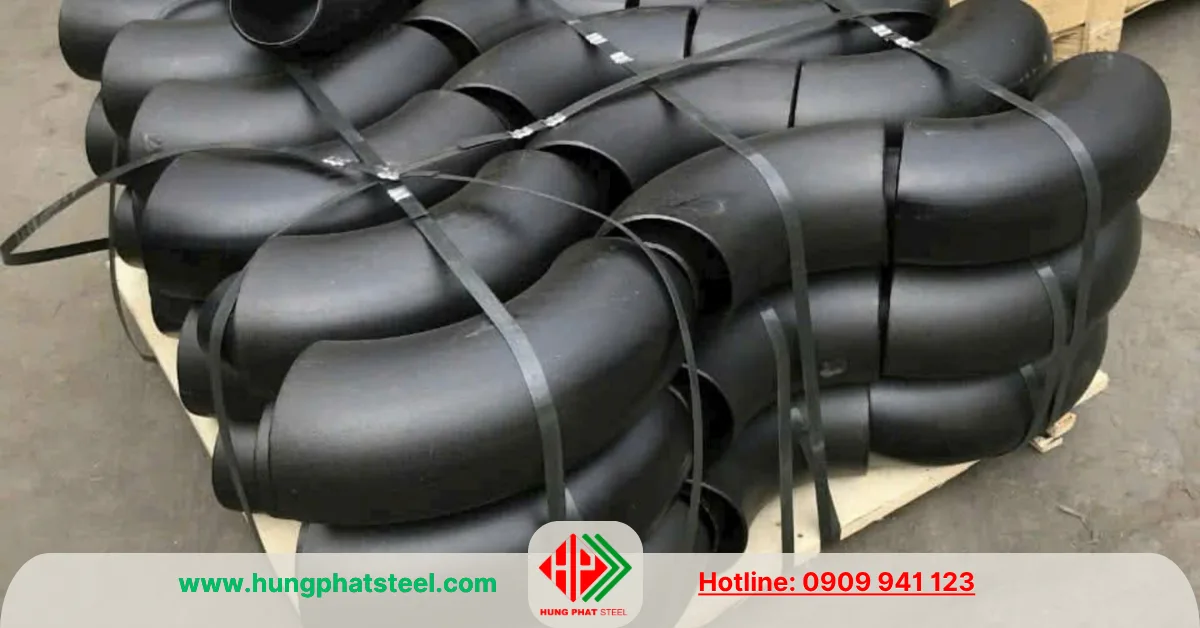

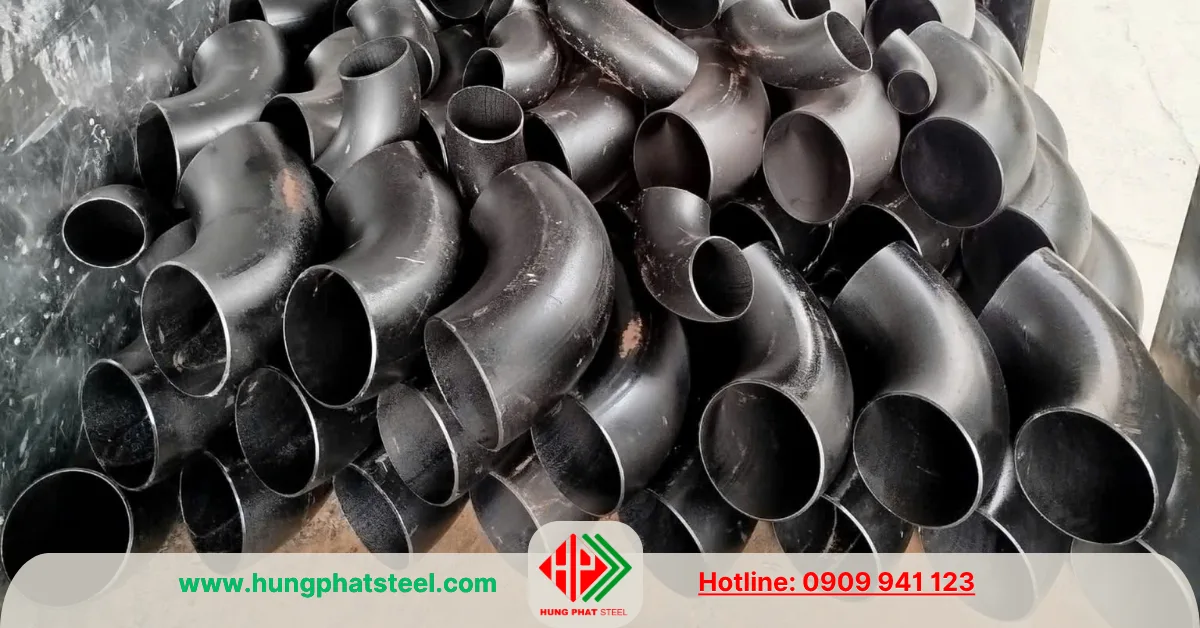

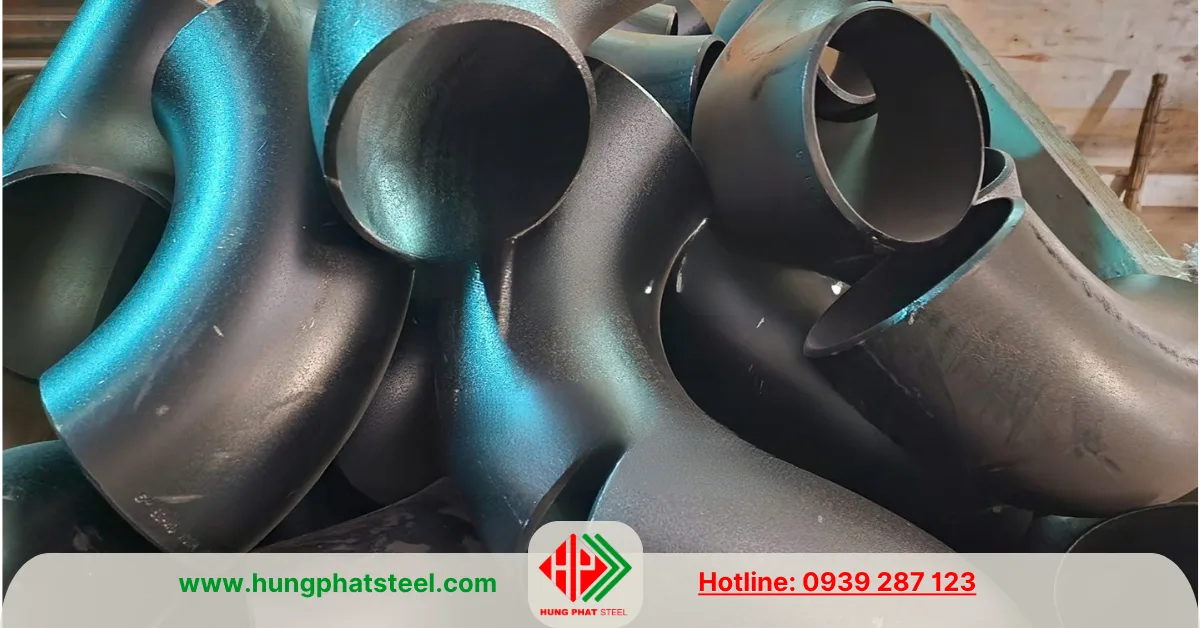

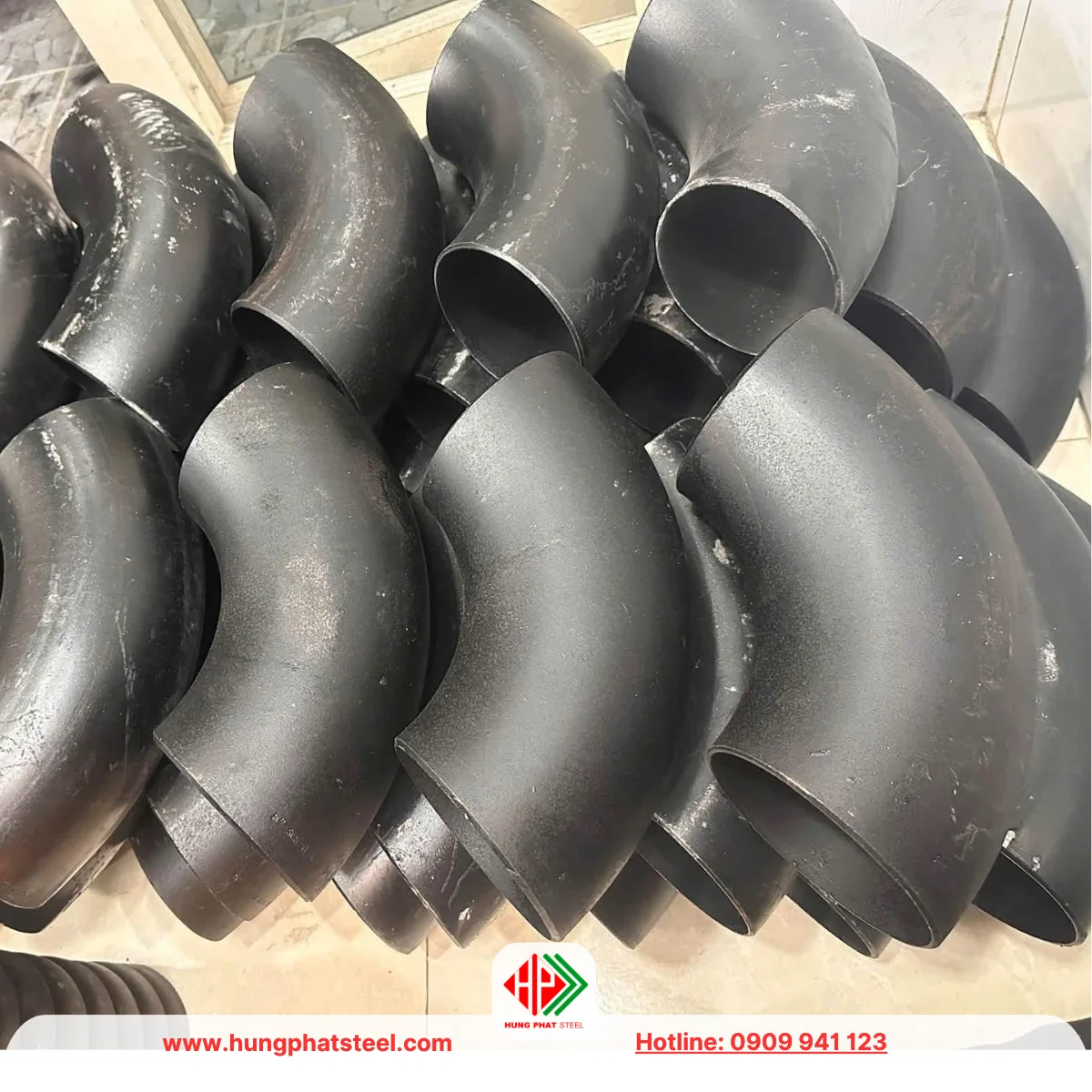

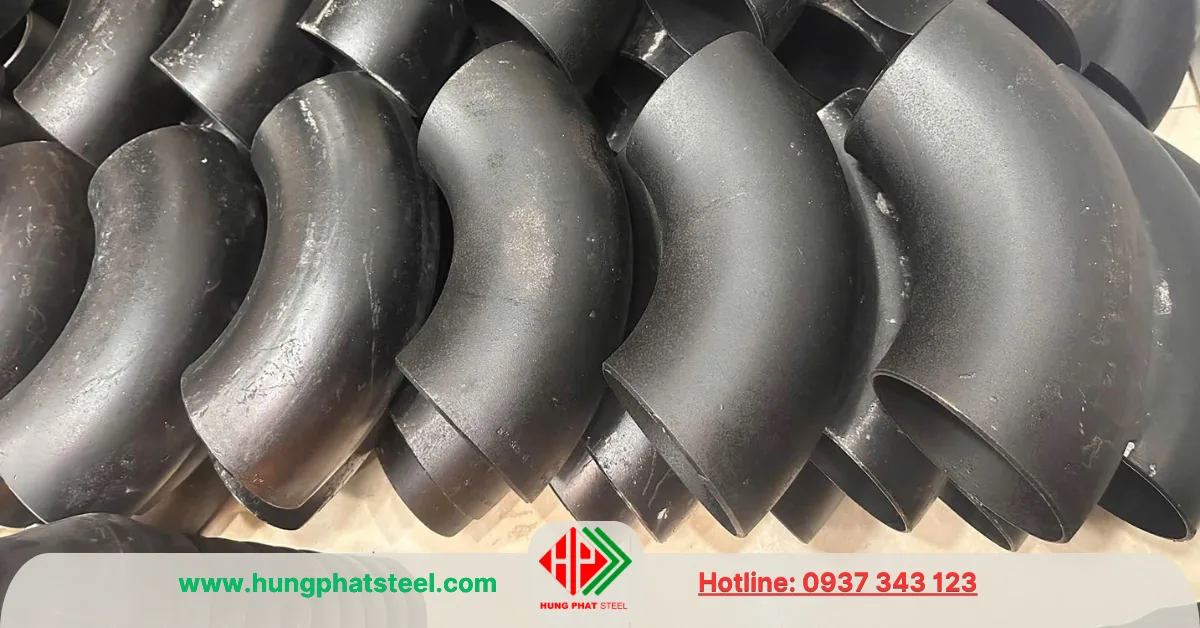

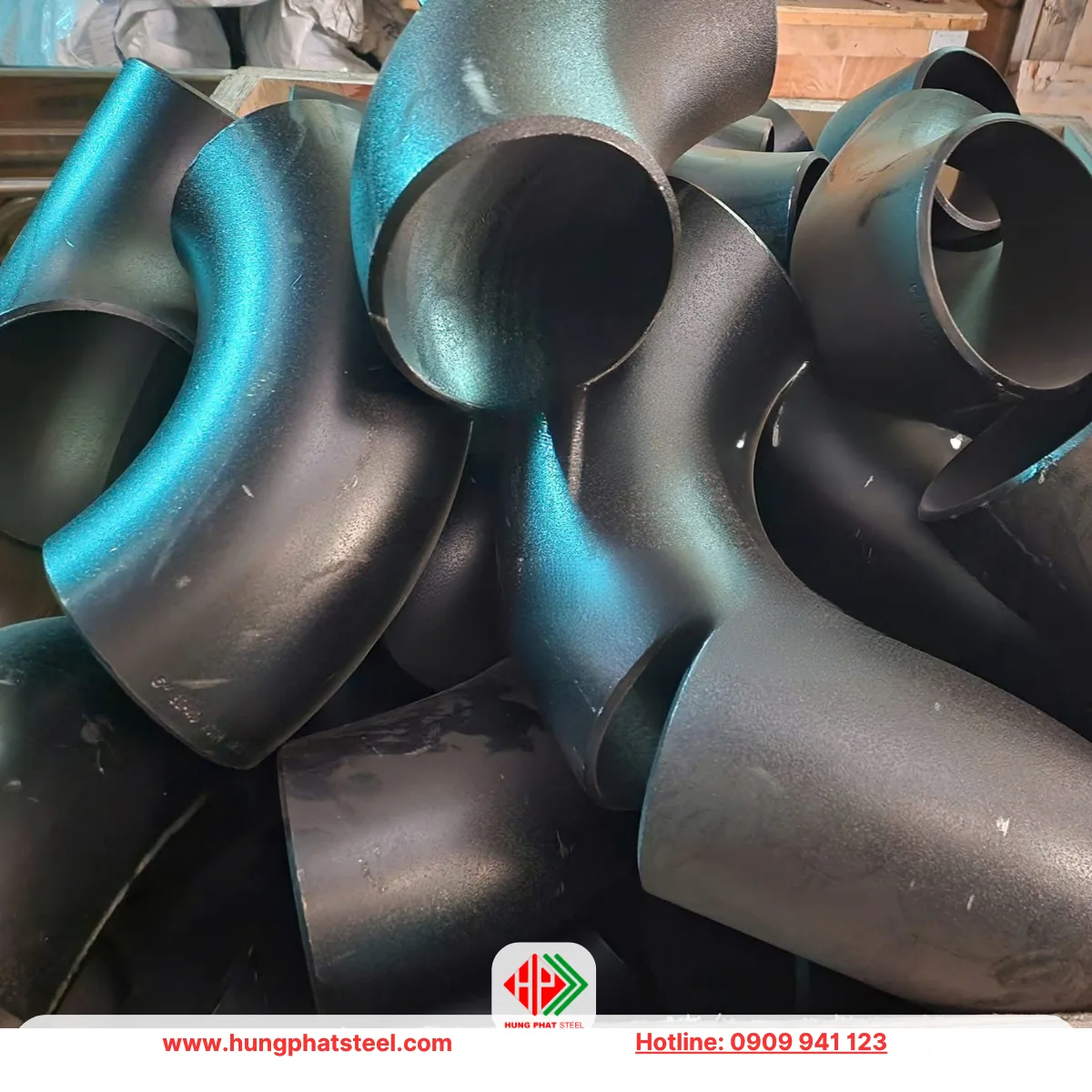

Co Hàn DN125 (5 Inch, Cút thép D141)

Co hàn DN125 hay còn gọi là cút thép DN125, là phụ kiện đường ống được sử dụng để thay đổi hướng dòng chảy của lưu chất trong hệ thống theo các góc nhất định như 90 độ (ngoài ra còn có 45 độ và 180 độ). Phụ kiện này được lắp đặt bằng phương pháp hàn, tạo nên liên kết cố định giữa các đoạn ống nhằm đảm bảo độ kín, khả năng chịu áp lực và độ bền cơ học cao.

DN125 là kích thước danh nghĩa tương ứng với 5 inch, sử dụng cho đường ống có đường kính ngoài 141.3 mm, vì vậy trên thị trường Việt Nam sản phẩm còn được gọi là cút thép D141, co hàn phi 141 hoặc co thép 5 inch.

Phụ kiện đường ống: Co Hàn DN125 (5 Inch, Cút thép D141)

Trong các hệ thống đường ống công nghiệp, DN125 là quy cách tương đối lớn, thường xuất hiện tại các tuyến ống chính hoặc đường ống vận chuyển lưu lượng lớn. Chính vì vậy, phụ kiện co hàn DN125 được sử dụng rất nhiều trong hệ thống PCCC, cấp thoát nước công nghiệp, nhà máy nhiệt điện, khí nén, dầu khí, hơi áp lực và các công trình hạ tầng kỹ thuật.

Vì sao hệ thống áp lực cao ưu tiên sử dụng co hàn DN125?

Đối với các hệ thống có đường kính lớn như DN125, việc sử dụng phụ kiện ren gần như không còn phù hợp do khả năng chịu áp lực thấp và quá trình thi công phức tạp. Co hàn trở thành giải pháp tối ưu vì sau khi hàn hoàn thiện, mối nối sẽ gần như trở thành một phần của đường ống.

Liên kết hàn giúp hệ thống:

Chịu áp lực cao.
Chịu nhiệt độ lớn.
Hạn chế rò rỉ.
Giảm nguy cơ bung mối nối khi xảy ra rung động.
Tăng tuổi thọ vận hành.
Giảm chi phí bảo trì về lâu dài.

Đây cũng là lý do phần lớn các nhà máy công nghiệp đều sử dụng co hàn thay vì co ren ở các kích thước từ DN100 trở lên.

Thông số kỹ thuật co hàn DN125

Một số thông số kỹ thuật phổ biến của co hàn DN125 gồm:

Kích thước danh nghĩa: DN125.
Quy đổi inch: 5″.
Đường kính ngoài: 141.3 mm (D141).
Kiểu kết nối: Hàn đối đầu (Butt Weld).
Góc co phổ biến: 45°, 90°, 180°.
Bán kính cong: Long Radius (LR) và Short Radius (SR).
Tiêu chuẩn sản xuất: ASME B16.9.
Tiêu chuẩn vật liệu: ASTM A234 WPB.
Bề mặt: Hàng đen hoặc mạ kẽm.
Độ dày phổ biến: SCH20, SCH40, SCH80, SCH160.

Tùy theo áp suất thiết kế của hệ thống mà kỹ sư sẽ lựa chọn độ dày phù hợp nhằm đảm bảo khả năng vận hành an toàn.

Cấu tạo của co hàn DN125

Co hàn DN125 được sản xuất từ thép carbon thông qua quá trình dập nóng hoặc ép định hình. Sau khi tạo hình, phụ kiện được gia công hai đầu theo tiêu chuẩn vát mép để phục vụ hàn đối đầu.

Cấu tạo cơ bản gồm:

Phần thân cong theo góc thiết kế.
Hai đầu vát mép hàn.
Thành phụ kiện có độ dày đồng bộ với độ dày của đường ống.
Bán kính cong LR hoặc SR tùy tiêu chuẩn.

Việc sản xuất đồng bộ giúp phụ kiện dễ dàng kết nối với các loại ống thép hàn hoặc ống thép đúc cùng tiêu chuẩn.

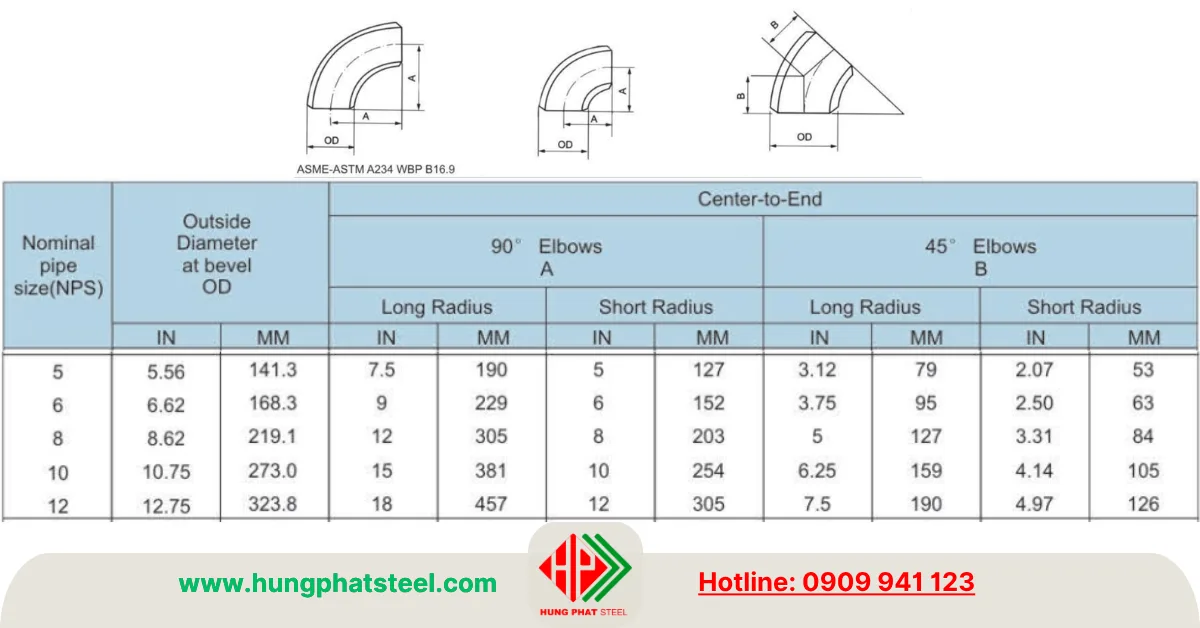

Số đo kích thước sản phẩm

NPS (inch)	Đường kính ngoài OD		Kích thước quy cách Co hàn DN125 (Cút D141)
			Co hàn 90 độ				Co hàn 45 độ
			LR (co dài)		SR (co ngắn)		LR (co dài)		SR (co ngắn)
	IN	MM	IN	MM	IN	MM	IN	MM	IN	MM
5”	5.56	141.3	7.5	190	5	127	3.12	79	2.07	53

Xem thêm:
Co hàn DN100
Co hàn các loại SCH20 SCH40 SCH80
Danh mục phụ kiện hàn

Phân loại co hàn DN125 (cút thép D141)

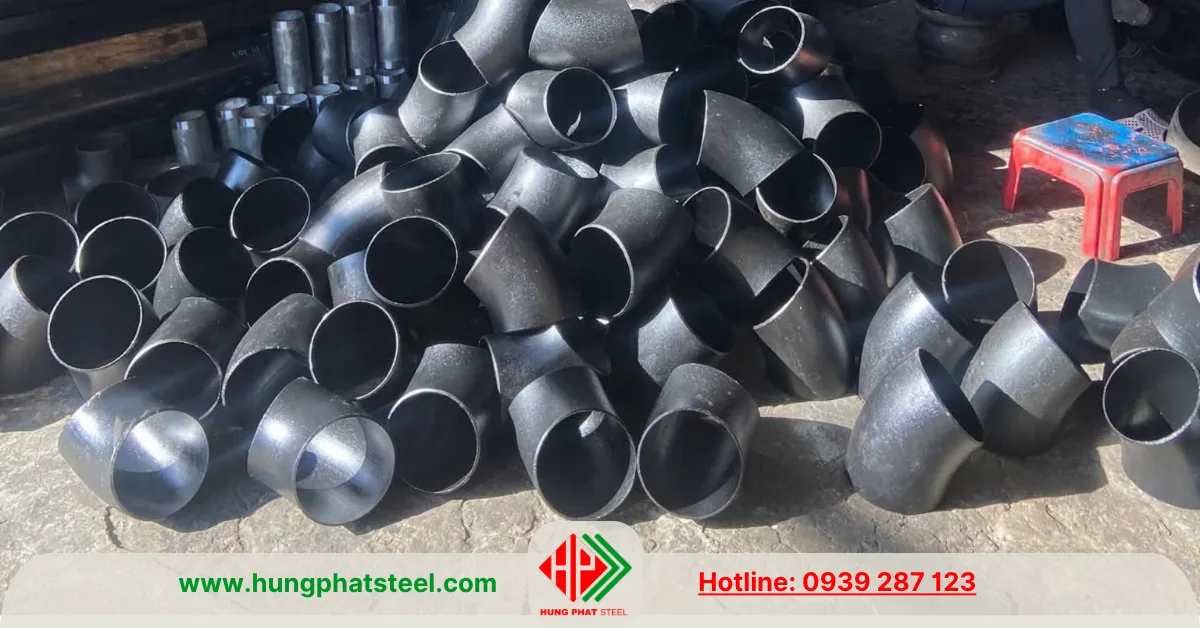

Co hàn DN125 45 độ

Co hàn 45° được sử dụng khi cần thay đổi hướng dòng chảy một góc nhỏ. So với co 90°, loại này giúp giảm tổn thất áp suất và hạn chế hiện tượng xoáy dòng.

Ứng dụng phổ biến:

Hệ thống bơm nước.
Hệ thống HVAC.
Nhà máy xử lý nước.
Hệ thống tuần hoàn.
Đường ống lưu lượng lớn.

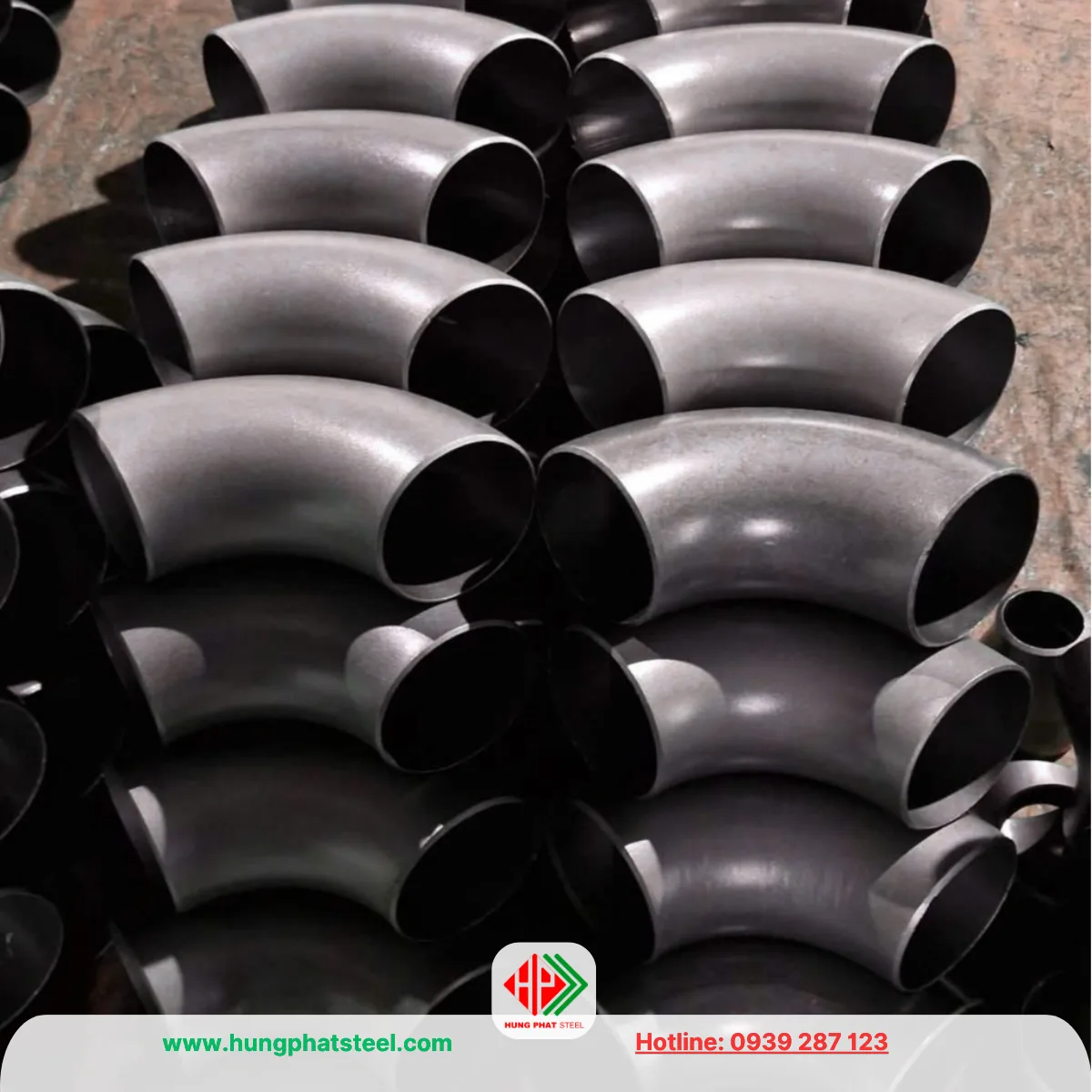

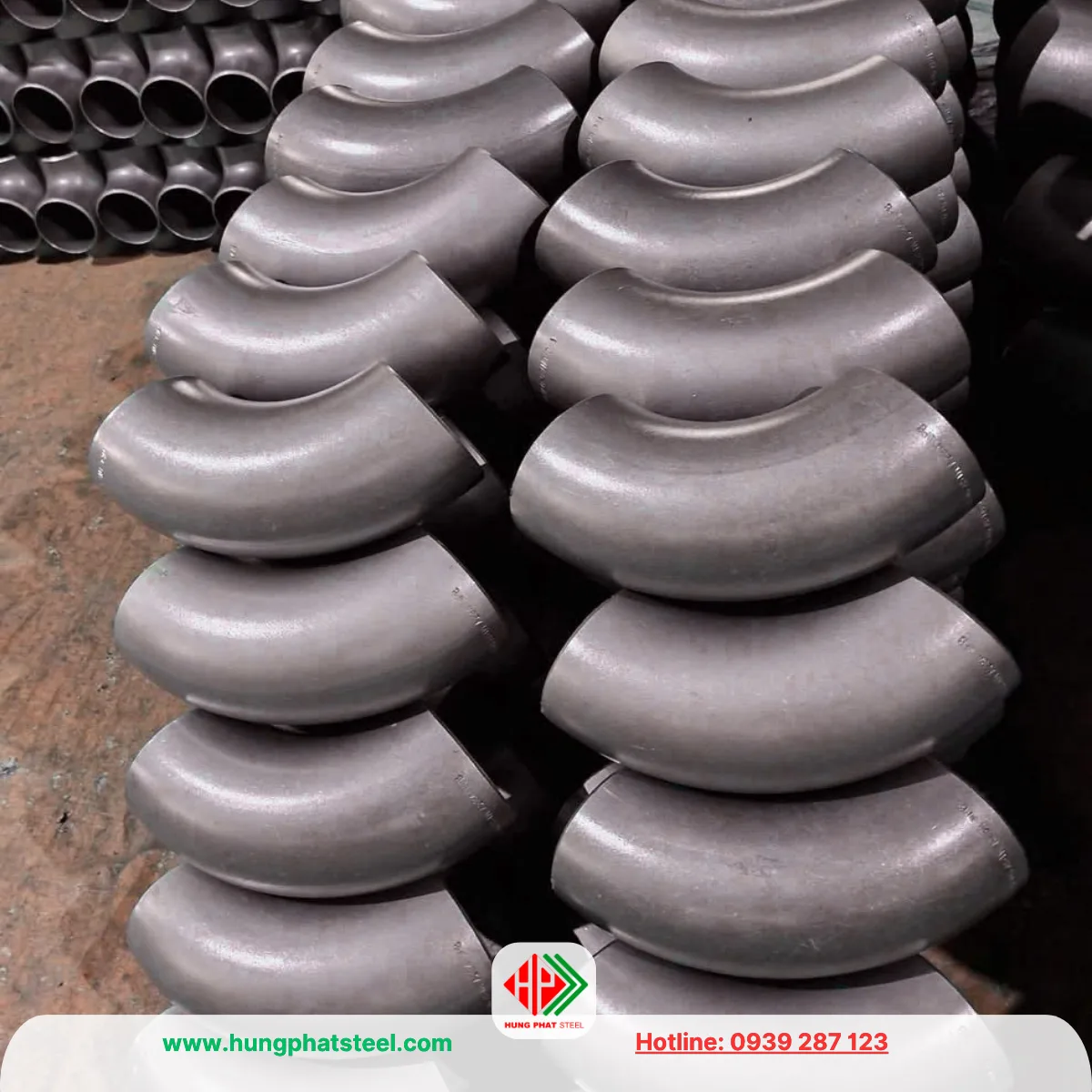

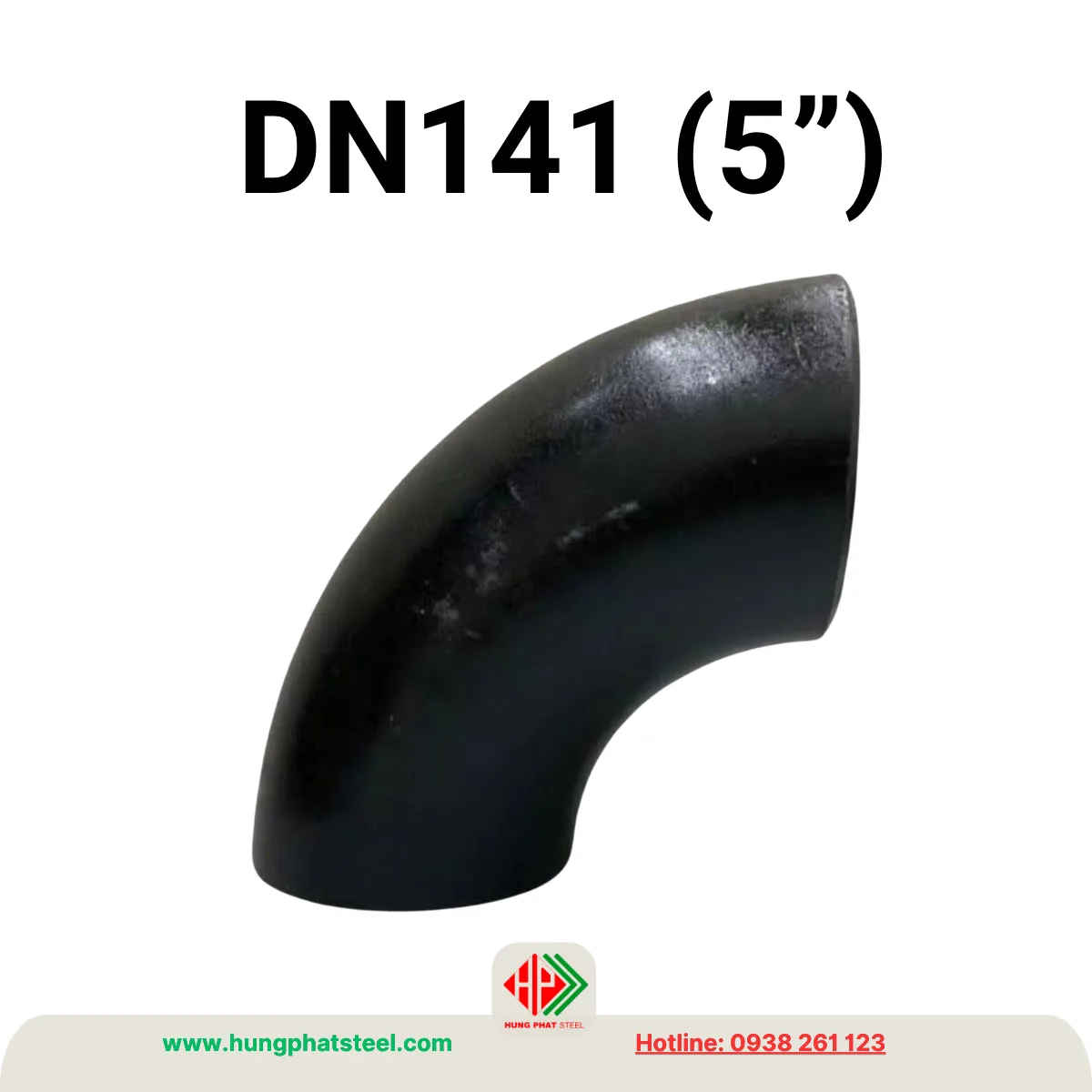

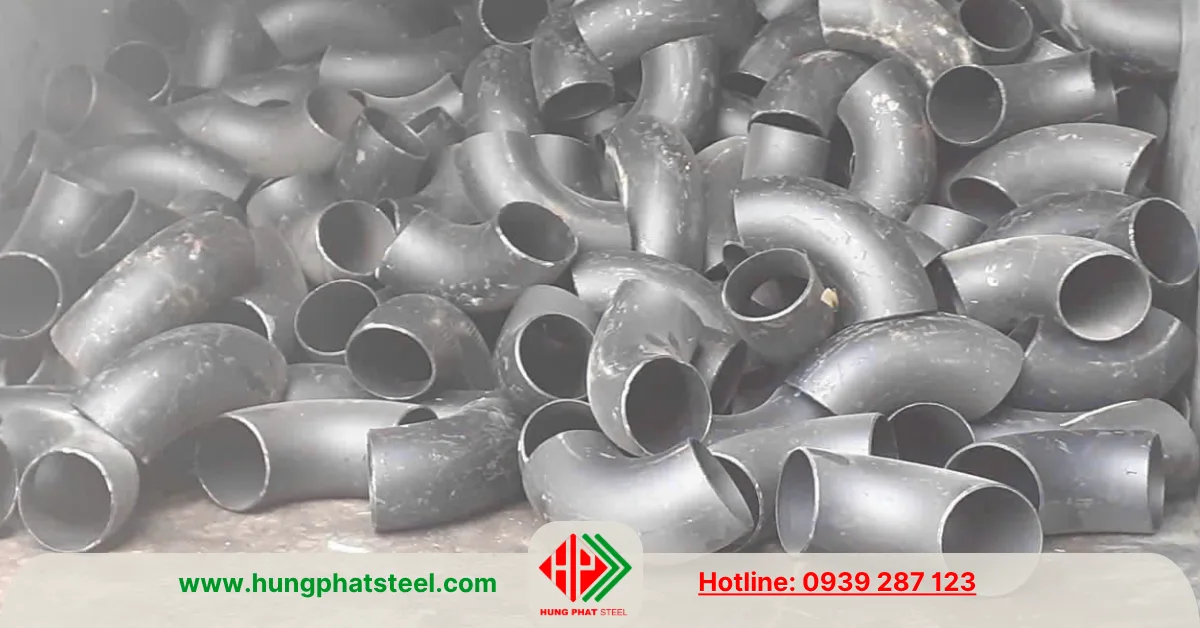

Co hàn DN125 90 độ

Đây là loại được sử dụng phổ biến nhất trên thị trường. Co 90° giúp chuyển hướng vuông góc và phù hợp với hầu hết các hệ thống đường ống công nghiệp.

Ứng dụng:

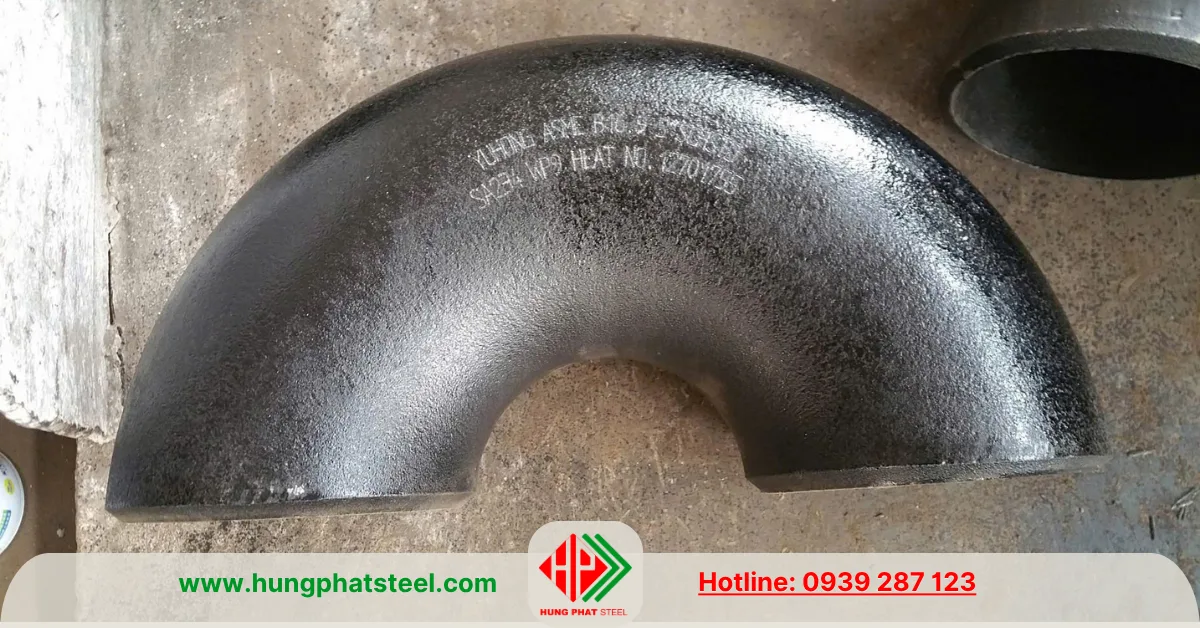

Co hàn DN125 180 độ

Loại này còn được gọi là co chữ U, dùng để đảo chiều dòng chảy.

Thường xuất hiện trong:

Hệ thống tuần hoàn nước.
Hệ thống trao đổi nhiệt.
Đường ống hồi lưu.
Dây chuyền công nghệ đặc biệt.

Phân loại theo bán kính cong

Co hàn DN125 bán kính dài (Long Radius – LR)

Co LR có bán kính cong bằng 1.5D, nghĩa là bán kính lớn hơn đường kính danh nghĩa của phụ kiện.

Ưu điểm:

Giảm tổn thất áp suất.
Lưu chất lưu thông ổn định hơn.
Giảm hiện tượng xói mòn thành ống.
Phù hợp với hệ thống lưu lượng lớn.

Đây là loại được sử dụng phổ biến nhất trong công nghiệp.

Co hàn DN125 bán kính ngắn (Short Radius – SR)

Co SR có bán kính cong bằng 1D, giúp tiết kiệm không gian lắp đặt.

Loại này phù hợp với:

Khu vực thi công chật hẹp.
Hệ thống cơ điện trong nhà.
Đường ống yêu cầu tối ưu diện tích.

Phân loại theo bề mặt

Co hàn đen D141

Đây là loại phổ biến nhất hiện nay.

Đặc điểm:

Giá thành thấp.
Chịu áp lực tốt.
Dễ hàn.
Phù hợp với đa số công trình công nghiệp.

Ứng dụng:

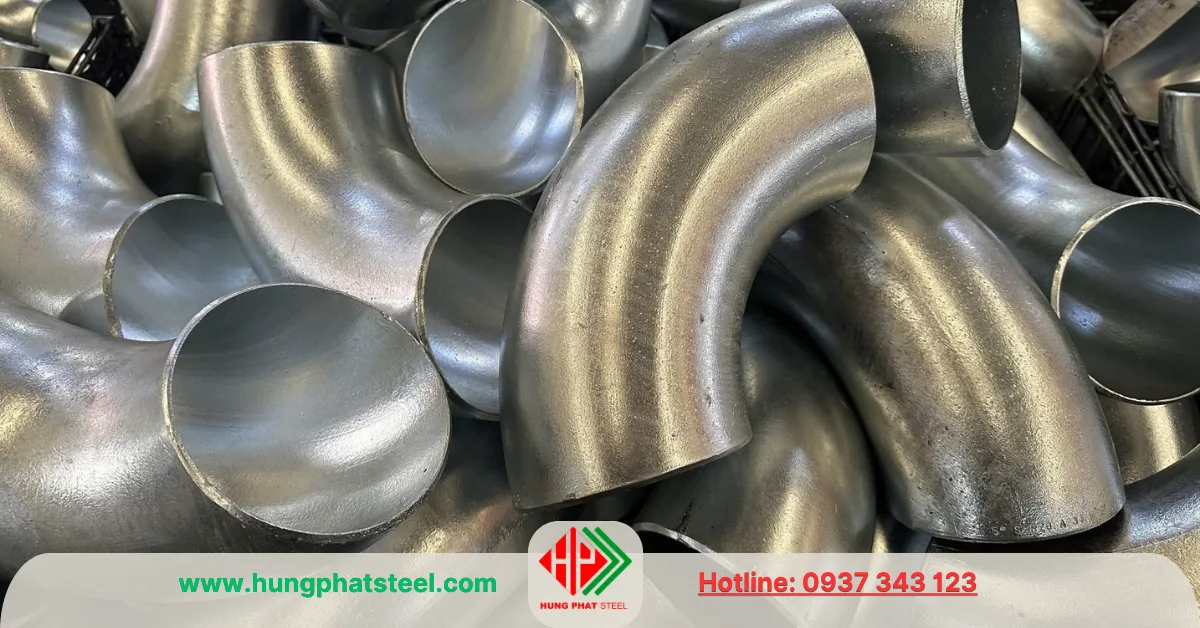

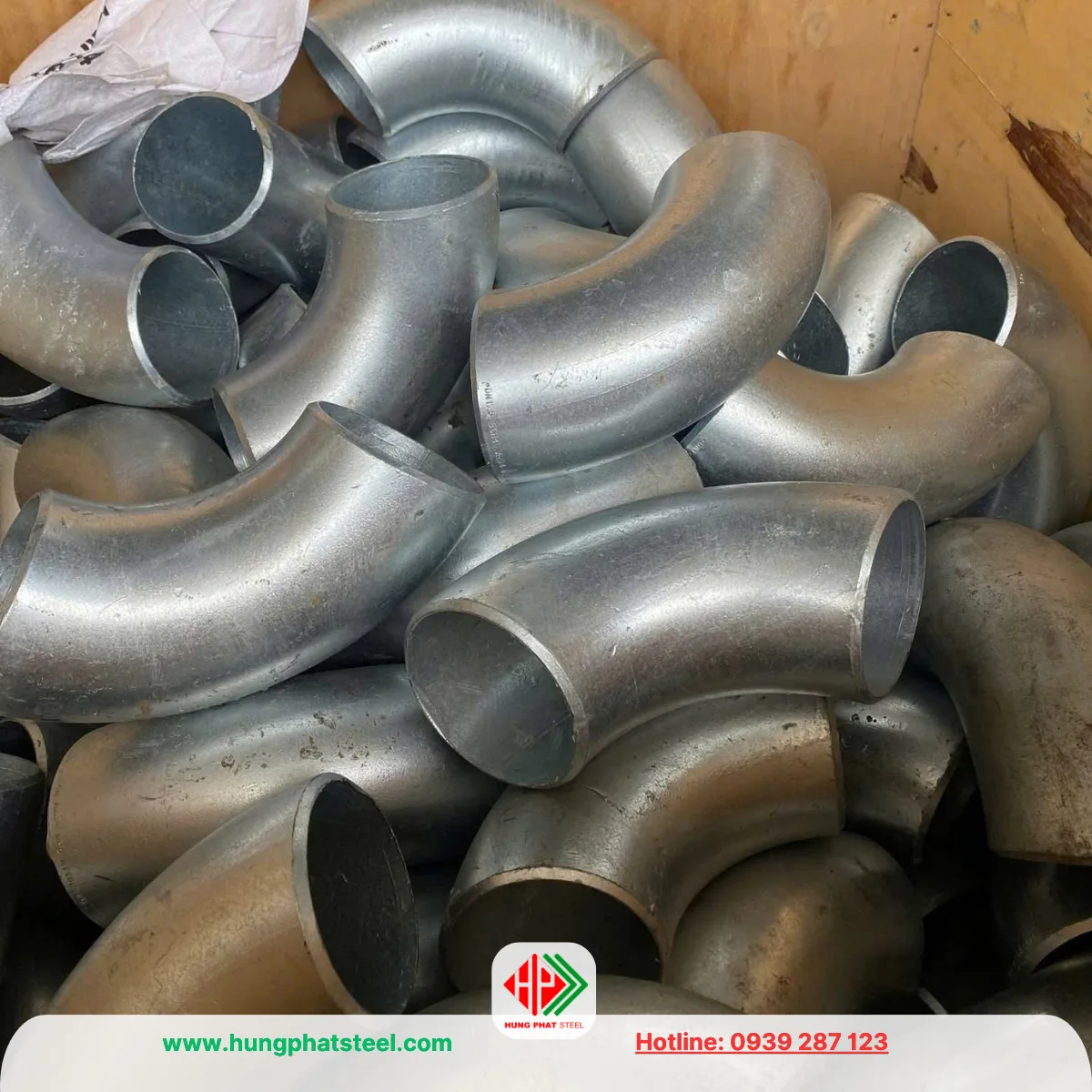

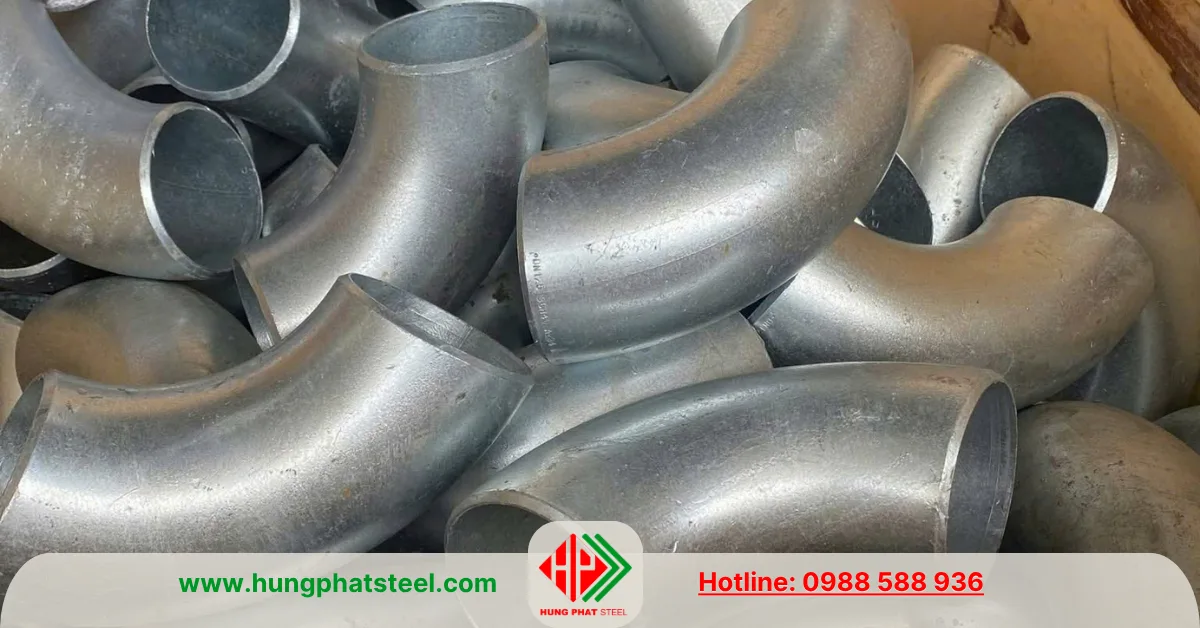

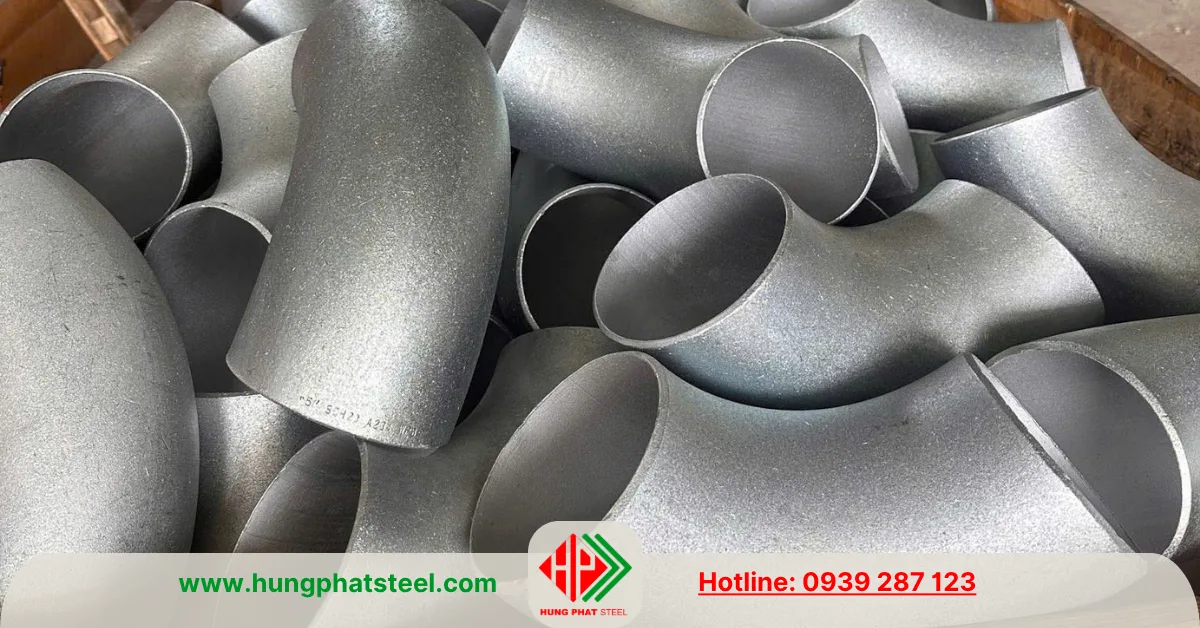

Co hàn mạ kẽm D141

Sau khi sản xuất, phụ kiện được phủ lớp kẽm nhằm tăng khả năng chống ăn mòn.

Loại này thích hợp cho:

Hệ thống cấp nước.
Công trình ngoài trời.
Khu vực ven biển.
Nhà máy xử lý nước.
Môi trường có độ ẩm cao.

Phân loại theo độ dày Schedule

Co hàn DN125 SCH20

SCH20 là dòng thành mỏng, phù hợp với hệ thống áp suất thấp hoặc trung bình.

Thường sử dụng trong:

Cấp thoát nước.
HVAC.
Hệ thống tuần hoàn.

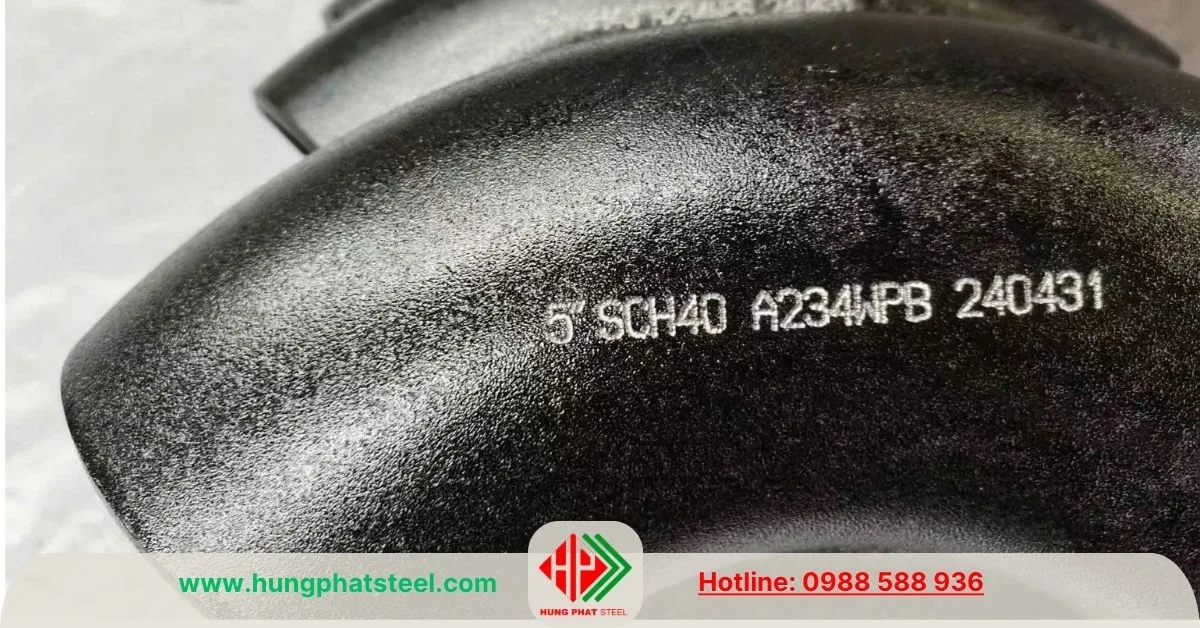

Co hàn DN125 SCH40

Đây là quy cách phổ biến nhất.

Ưu điểm:

Chịu áp lực tốt.
Giá thành hợp lý.
Dễ tìm hàng.
Phù hợp với đa số công trình.

Co hàn DN125 SCH80

SCH80 có thành dày hơn SCH40 và được sử dụng cho:

Hệ thống hơi.
Khí nén áp lực cao.
Dầu khí.
Nhà máy hóa chất.
Nhà máy điện.

Co hàn DN125 SCH160

Đây là dòng phụ kiện thành rất dày.

Ứng dụng:

Nhà máy lọc dầu.
Nhiệt điện.
Hóa dầu.
Hệ thống áp suất rất cao.
Công nghiệp nặng.

Tiêu chuẩn sản xuất co hàn DN125

Co hàn DN125 thường được sản xuất theo:

ASME B16.9.
ASTM A234 WPB.
MSS SP-75.
ANSI B16.28.

Các tiêu chuẩn này quy định về:

Nhờ đó phụ kiện có thể lắp ghép đồng bộ với toàn bộ hệ thống đường ống tiêu chuẩn quốc tế.

Ứng dụng của co hàn DN125 (Cút thép D141)

Nhờ khả năng chịu áp lực và lưu lượng lớn, co hàn DN125 được sử dụng trong nhiều lĩnh vực.

Trong hệ thống PCCC, DN125 thường được sử dụng cho đường ống cấp nước chính của toàn bộ công trình. Đây là một trong những kích thước rất phổ biến tại các nhà xưởng, trung tâm thương mại và khu công nghiệp.

Trong ngành cấp nước, co hàn DN125 được lắp đặt tại các tuyến ống truyền tải hoặc các trạm bơm có lưu lượng lớn.

Đối với nhà máy nhiệt điện, phụ kiện được sử dụng trong hệ thống hơi, nước cấp lò hơi và hệ thống tuần hoàn.

Ngành dầu khí sử dụng co hàn DN125 trên các tuyến vận chuyển dầu, nhiên liệu và khí công nghiệp.

Ngoài ra sản phẩm còn xuất hiện trong:

Thép Hùng Phát phân phối co hàn DN125 (Cút thép D141)

Thép Hùng Phát là đơn vị chuyên phân phối co hàn DN125 (cút thép D141) với đầy đủ chủng loại phục vụ các công trình công nghiệp, cơ điện, cấp thoát nước, PCCC và dầu khí trên toàn quốc. Công ty cung cấp co hàn đen, co hàn mạ kẽm, co hàn 45 độ, co hàn 90 độ, co hàn 180 độ, co hàn LR, co hàn SR, cùng đầy đủ các quy cách SCH20, SCH40, SCH80 và SCH160.

Sản phẩm được sản xuất theo tiêu chuẩn ASME B16.9, ASTM A234 WPB, có đầy đủ chứng từ CO, CQ theo yêu cầu. Hàng luôn sẵn kho với số lượng lớn, hỗ trợ giao hàng nhanh trên toàn quốc, đáp ứng kịp tiến độ cho các dự án từ dân dụng đến công nghiệp nặng. Với nhiều năm kinh nghiệm trong lĩnh vực vật tư đường ống, Thép Hùng Phát cam kết cung cấp sản phẩm đúng tiêu chuẩn, đúng quy cách và hỗ trợ khách hàng lựa chọn giải pháp tối ưu nhất cho từng hệ thống.
