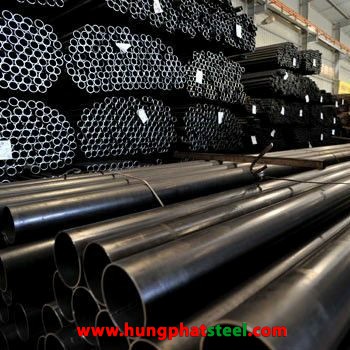

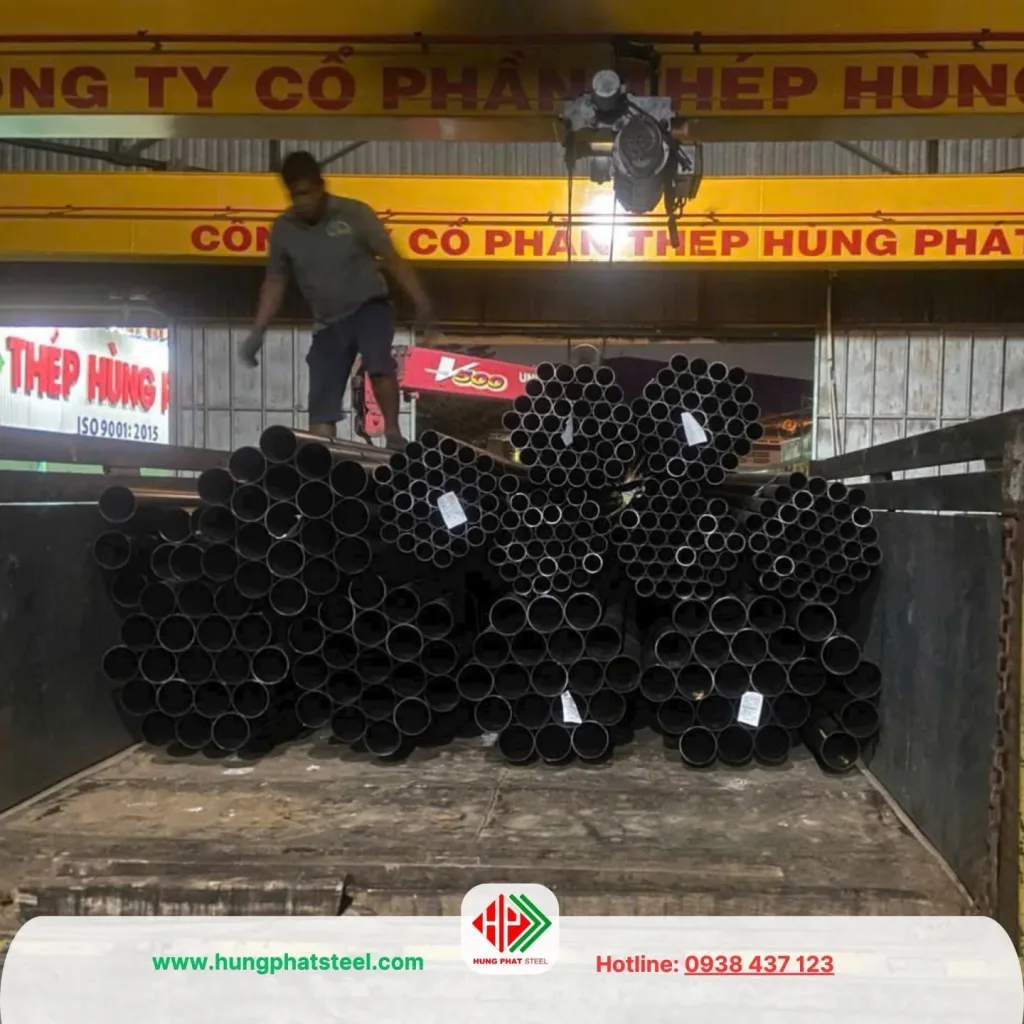

Ống thép siêu âm D114-D60-D49

Mô tả

Ống thép siêu âm D114, D60, D49 dùng trong cọc khoan nhồi.. với các độ dầy theo yêu cầu.
Các độ dày dùng cho ống siêu âm thông dụng là: 1.5mm, 1.8mm, 2.0mm, 2.3mm, 2.5mm, 2.8mm, 3.0mm… tùy theo nhu cầu và thiết kế của mỗi công trình.

• Đồng thời, Thép Hùng Phát cũng cung cấp măng sông hàn (cút nối), bịt ống (nắp hàn, đầu bịt ống) của các loại ống trên. Các loại cóc nối (kẹp)…

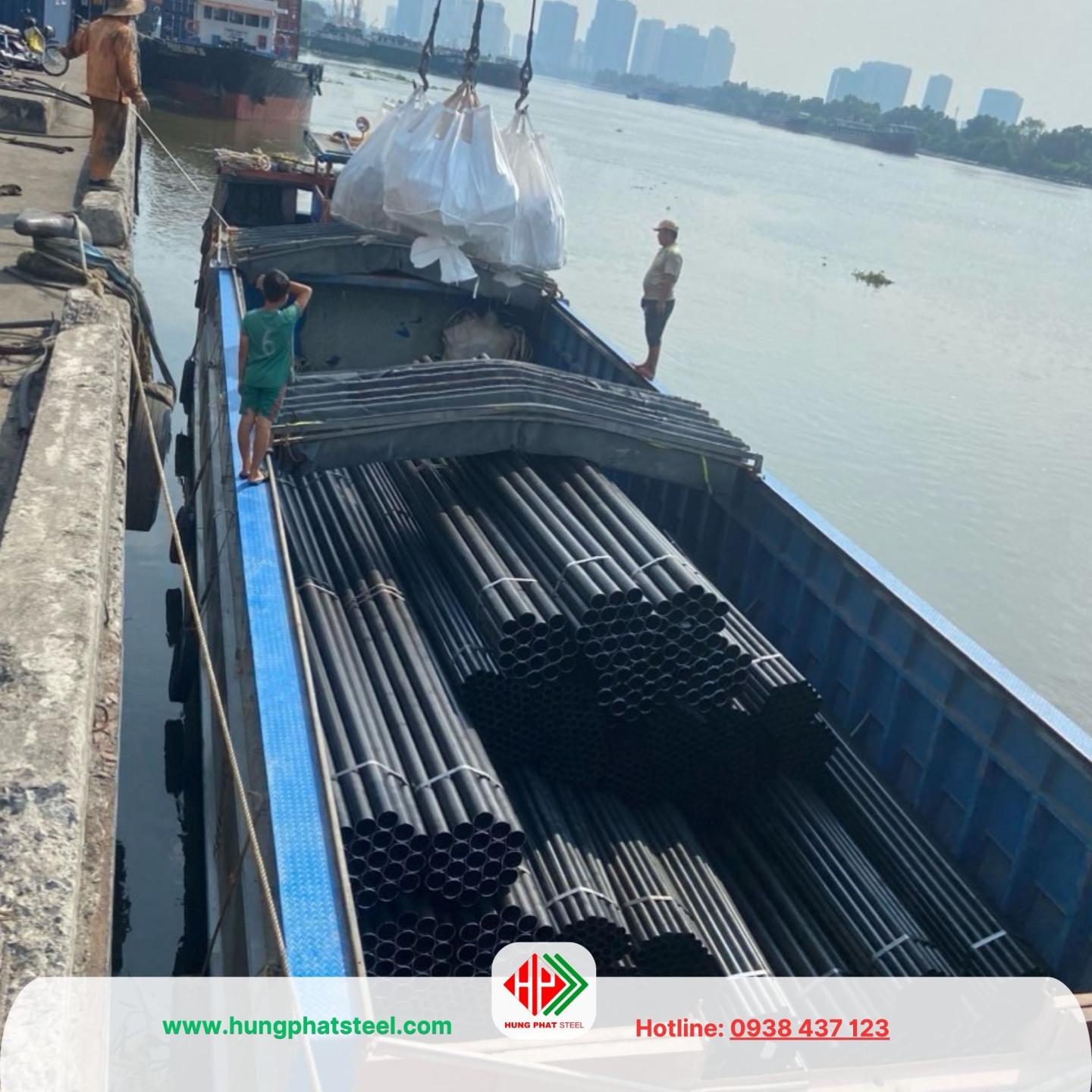

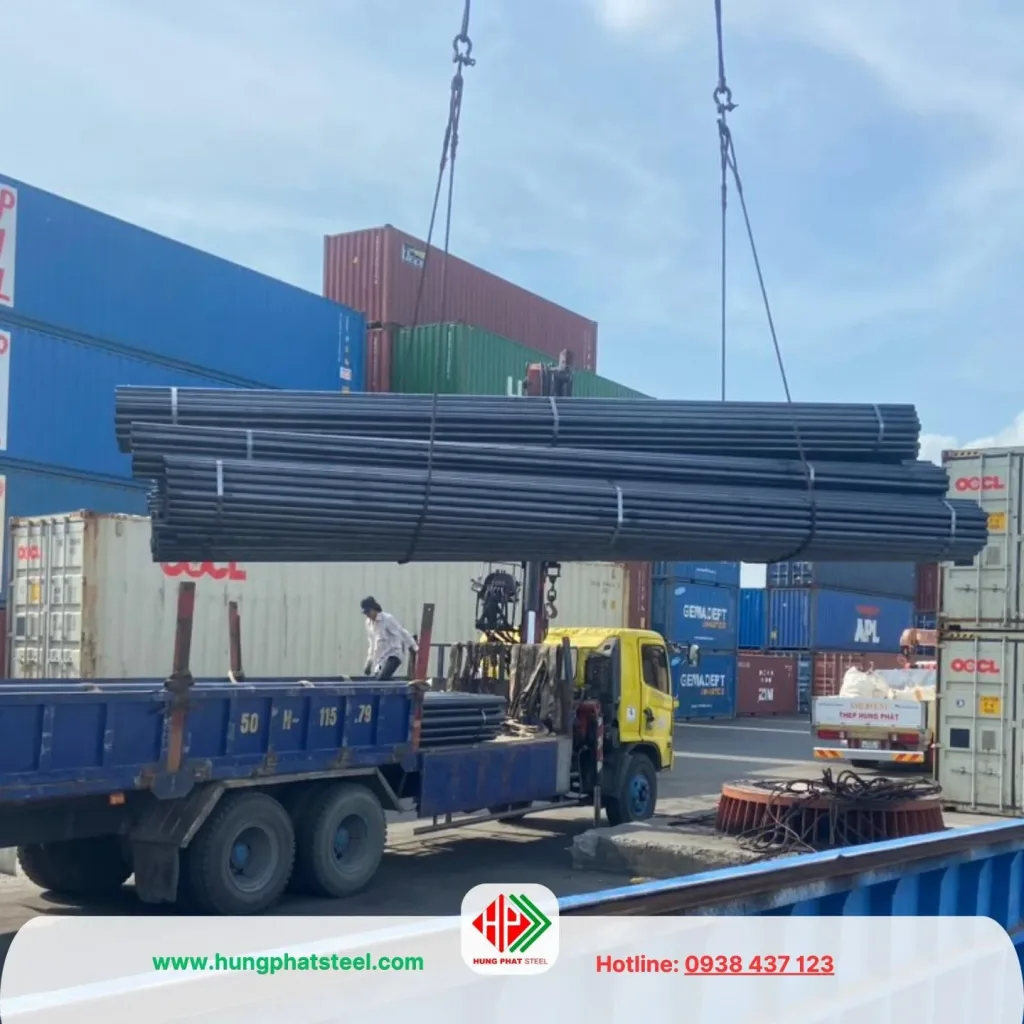

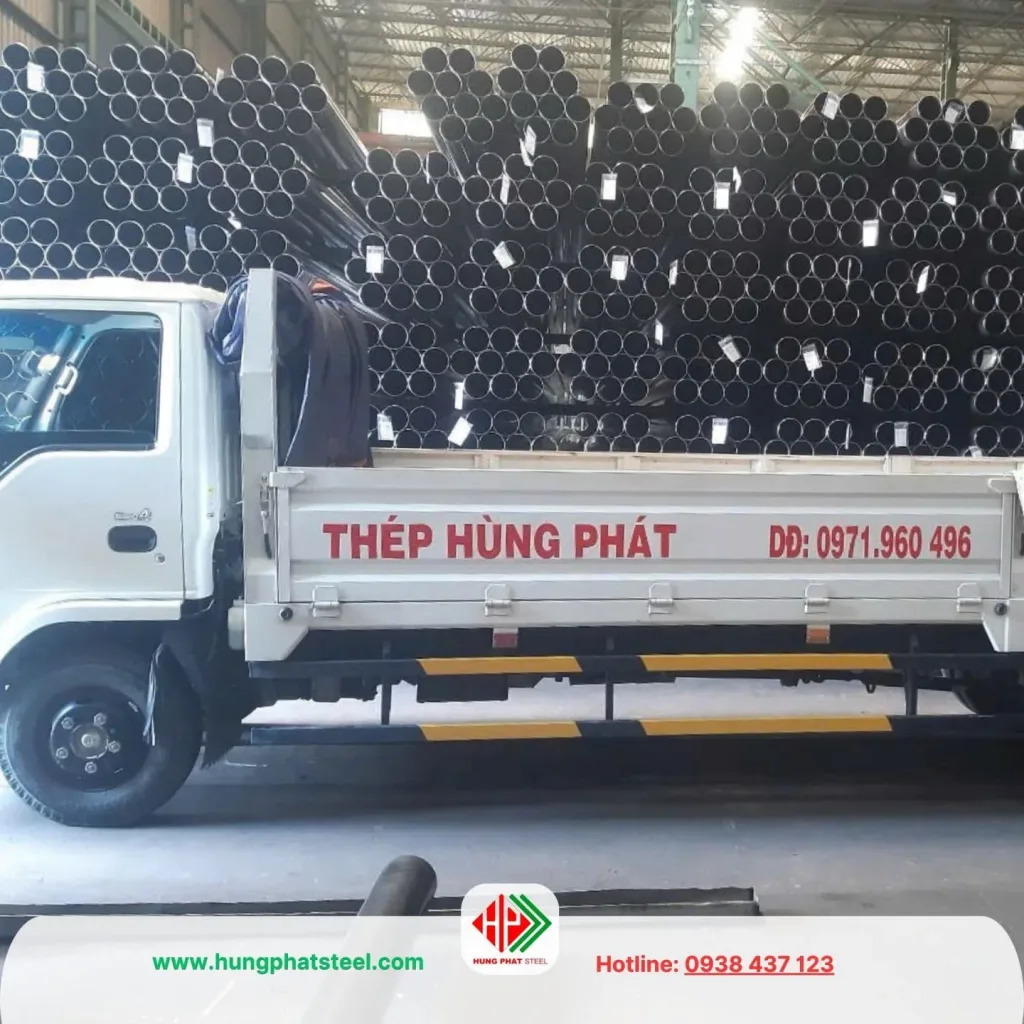

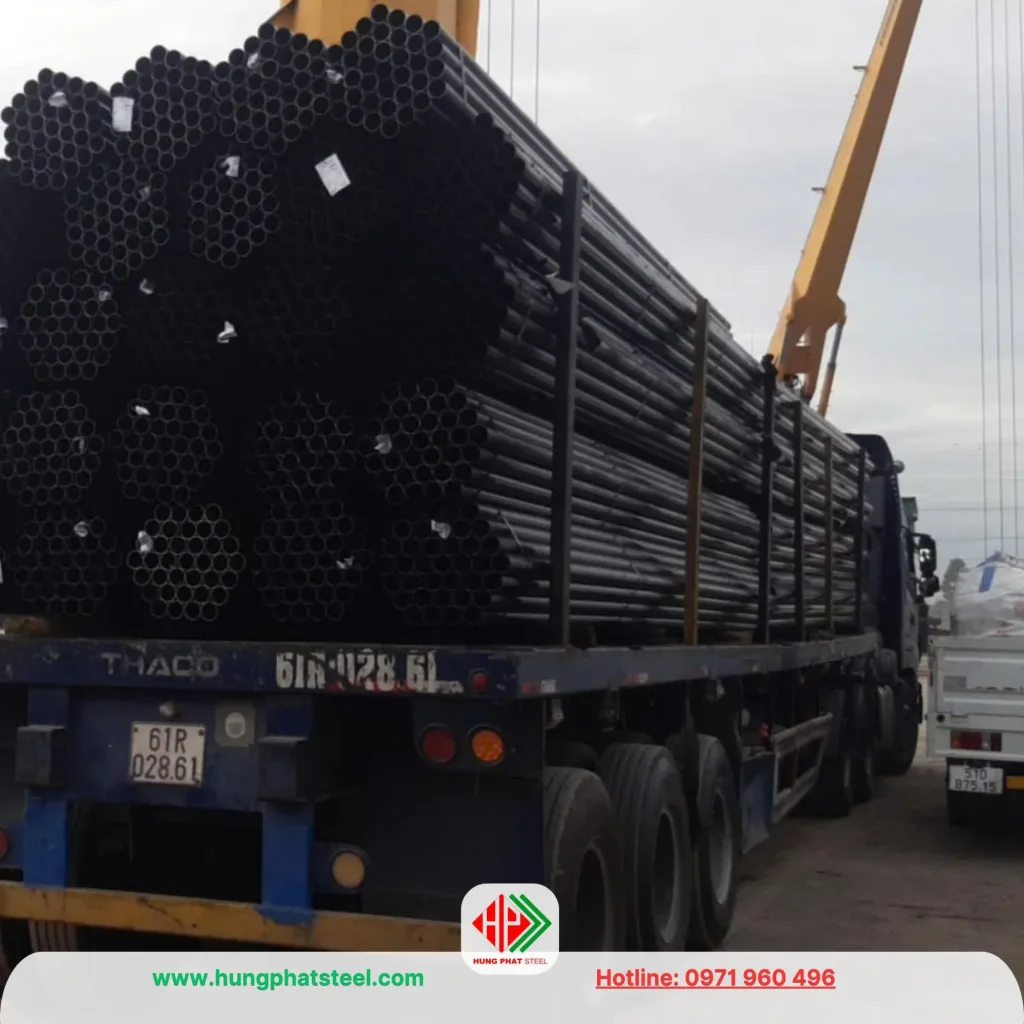

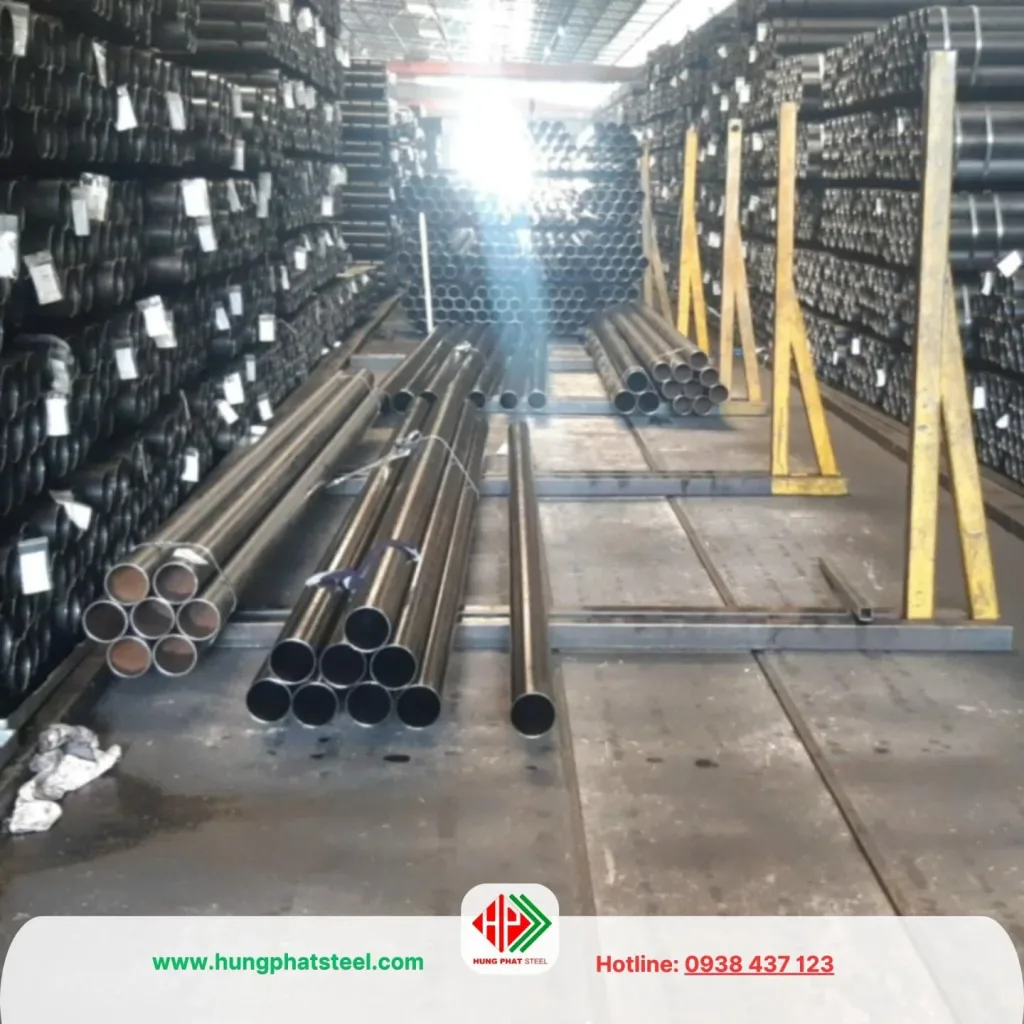

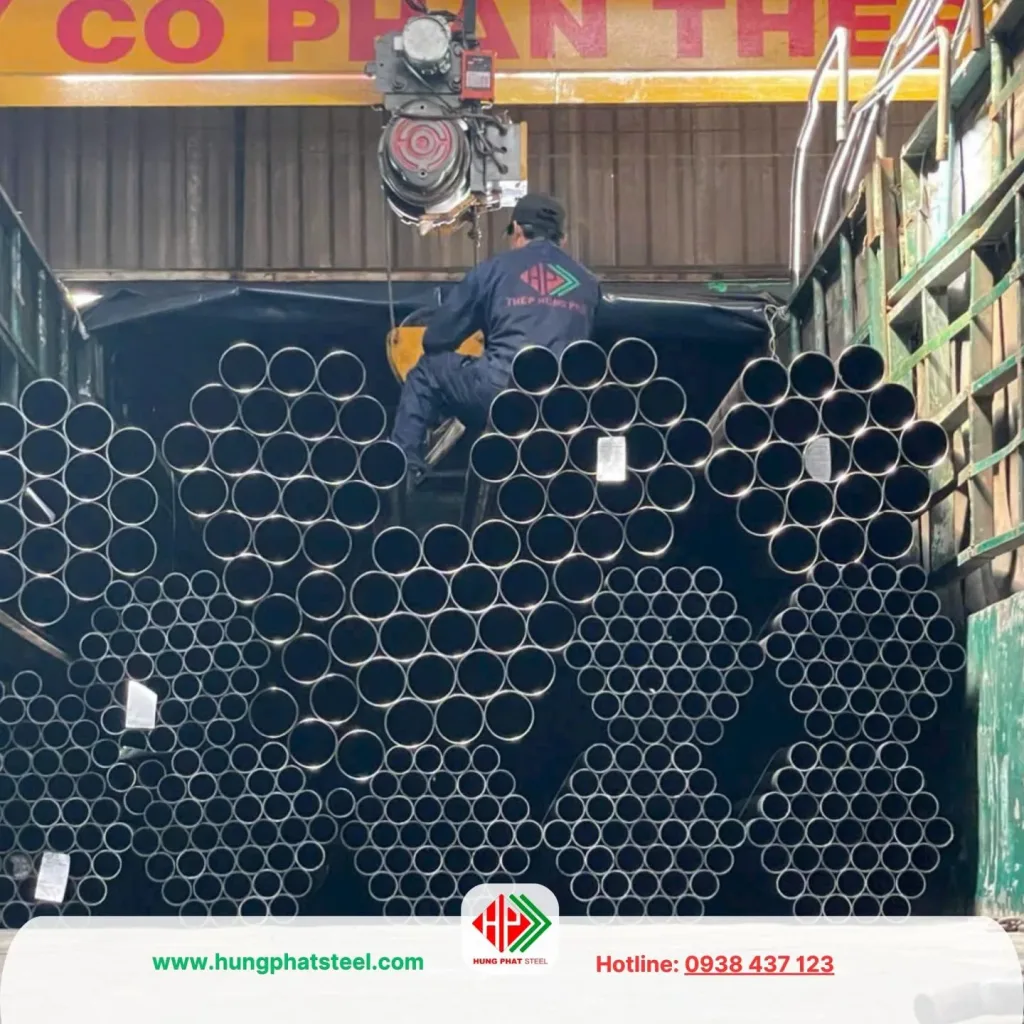

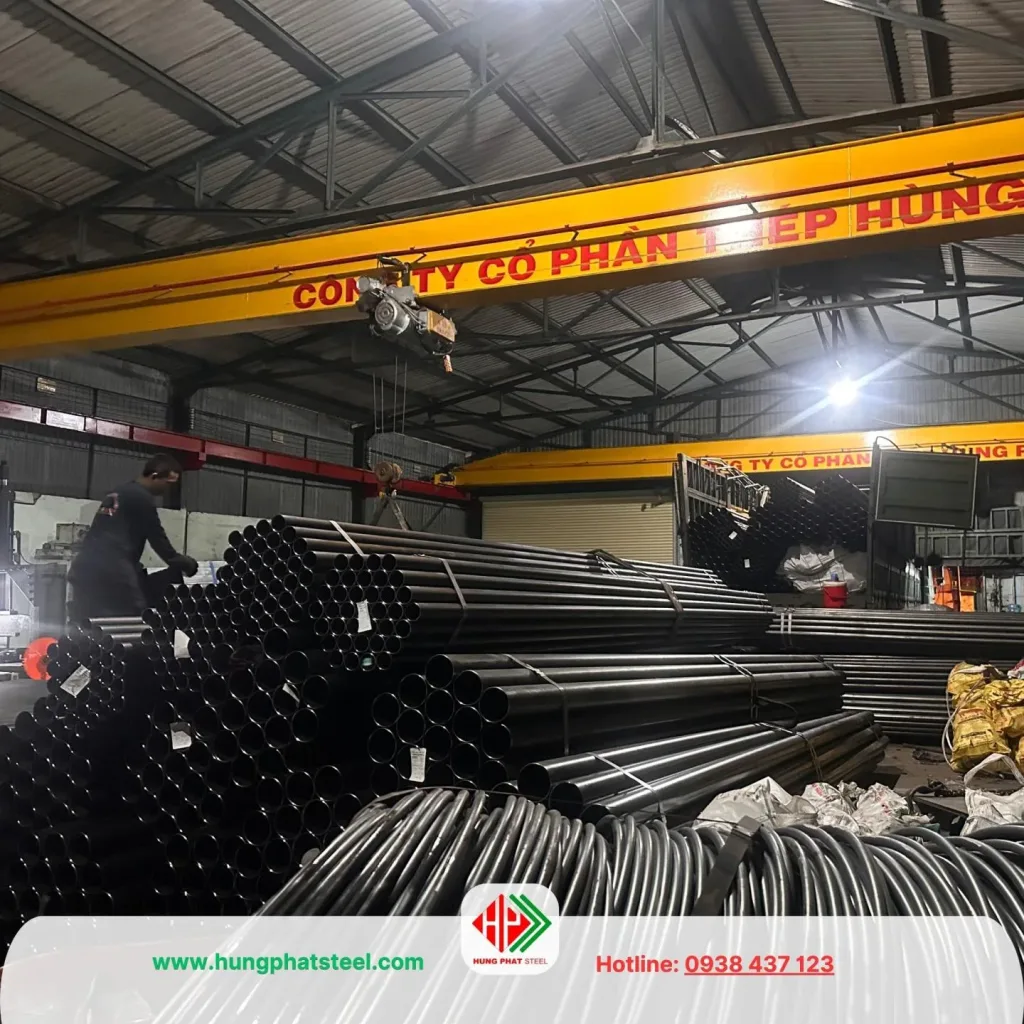

• Hàng luôn có sẵn với số lượng lớn tại kho.
• Trường hợp Quý khách cần số lượng cực lớn, Thép Hùng Phát cam kết giao hàng trong vòng 03 ngày kể từ khi đặt hàng.

Ống thép siêu âm là gì?

Ống thép siêu âm là ống thép tròn rỗng dùng phục vụ mục đích thả đầu dò siêu âm nhằm kiểm tra cấu trúc bên trong của cọc hoặc phát hiện sớm khuyết tật rò rỉ của cọc khoan nhồi, ống thường có đường kính phổ biến là D114 hoặc D60 hoặc D90 (dùng cho cọc có đường kính từ D300-D2000)

• Tùy theo kích thước cọc (từ D300-D2000) mà sử dụng số lượng ống siêu âm khác nhau (tối thiểu là 2 ống). Các ống thép siêu âm sẽ được đặt trong lồng thép liên kết dọc chiều dài của hệ thống kết cấu thép.
• Sau đó đơn vị thi công sẽ bơm một loại hồ đặc biệt có độ co ngót và cường độ cao vào để ngăn thấm nước ảnh hưởng chất lượng betong.
• Ống thép siêu âm còn gọi là ống sonic.

Tại sao phải sử dụng ống thép siêu âm cọc khoan nhồi

• Đây là phụ kiện được sử dụng trong các công trình xây dựng cầu đường, khoan cọc nhồi.
• Ống siêu âm là đường ống để di chuyển các thiết bị siêu âm đầu dò mục đích là để kiểm tra độ đồng nhất của betong cọc nhồi trong thí nghiệm siêu âm cọc.
• Mục đích là để xác định tín hiệu, tốc độ truyền âm thanh, đảm bảo về đo lường chất lượng công trình
• Để đảm bảo hệ thống cọc khoan nhồi không xảy ra các vấn đề về khuyết tật như rò rỉ, nứt vỡ, độ dày không đồng nhất, cong vênh.
• Kiểm tra và phát hiện lỗi sớm giúp hạn chế nhiều rủi ro của hệ thống về sau.

Đặc điểm kỹ thuật ống siêu âm cọc khoan nhồi

THÔNG SỐ KỸ THUẬT ỐNG THÉP SIÊU ÂM
Đường kính (mm)	D114, D60, D49
Tiêu chuẩn:	TCVN 3783-83, JIS G3452, JIS G3444…
Mác thép:	SS400, SAE…
Thương hiệu / Xuất xứ:	Hòa Phát, 190, Nguyễn Minh, VISA, hoặc hàng nhập khẩu TQ, HQ, Nga, Nhật Bản
Độ dày (mm)	1.5mm, 1.8mm, 2.0mm, 2.3mm, 2.5mm, 2.8mm, 3.0mm… tùy theo nhu cầu và thiết kế của mỗi công trình.
Tiêu chuẩn độ dày	SCH10, SCH20, SCH40, SCH80…
Chiều dài cây:	Sản xuất theo yêu cầu của khách hàng với số lượng nhất định

Xác định và đánh giá khuyết tật cọc khoan nhồi bằng phương pháp xung siêu âm truyền qua hai ống

• Tài liệu về Xác định và đánh giá khuyết tật cọc khoan nhồi bằng phương pháp xung siêu âm truyền qua hai ống của ThS. Trần Quang Huy, Ks. Đặng Quốc Mỹ
  Khoa Xây dựng – Đại học Nha Trang

>>>Download tài liệu tại đây

Cọc khoan nhồi là gì?

Cọc khoan nhồi là một loại cọc betong cốt thép được thấy chủ yếu trong các công trình thi công tòa nhà, cầu đường. Đầu tiên ta khoan một lỗ xuống đất có đường kính vừa đủ sau đó đổ vật liệu bê tông vào lỗ đó tạo thành cọc khoan nhồi.

Hiện nay để kiểm tra khuyết tật của cọc khoan nhồi ta có 5 phương pháp sau :

• Phương pháp thử động biến dạng nhỏ
• Phương pháp chấn động song song
• Phương pháp tia gramma
• Phương pháp khoan lấy mấu
• Phương pháp siêu âm truyền qua ống

Quy trình thi công cọc khoan nhồi bằng máy khoan tuần hoàn nghịch

• Do địa chất của dự án, biện pháp khoan tuần hoàn nghịch được xem là biện pháp thi công thích hợp và tiết kiệm nhất. Ưu điểm của biện pháp thi công này là giữ được độ thẳng đứng của cọc, thời gian thi công ngắn và tiết kiệm chi phí
• Trong quá trình khoan có khi gặp mạch nước ngầm, và xử lý mạch nước ngầm là 1 trong những yếu tố quan trọng nhất dẫn tới thành công và giảm thiểu tối đa bêtông trong quá trình đổ bêtông
• Qua nghiên cứu và kinh nghiệm thì công thì xử lý bùn lắng ở đáy cọc cũng là một yếu tố rất quan trọng quyết định chất lượng và khả năng chịu lực của cọc. Do vậy việc xử lý mạch nước ngầm và đáy cọc phải được làm cẩn thận.
• San dọn mặt bằng thi công : Trước khi thi công, phải làm xong công việc vệ sinh bề mặt, cũng như dưới mặt đất, mọi trở ngại cho thi công phải được loại bỏ. Công trường thi công phải được rào chắn giữ an ninh công trường cũng như an toàn cho mọi người.

Mặt bằng và toạ độ trắc đạc

• Gửi điểm chuẩn vào các vị trí cố dịnh, không thay đổi để tính toán những vị trí có liên quan đến kết cấu cũng như những thiết bị phụ trợ khác.
• Những điểm chuẩn này dùng cho nghiệm thu và kiểm tra vị trí kết cấu kề bên.
• Kiểm tra lại tim và toạ độ các điểm có liên quan
• Gửi thêm một số điểm khác để tham khảo
• Trắc đạc và ghi lại vị trí tim và những điểm có liên quan.

Lắp ống vách tạm thời

• Lắp ống vách để phòng sập vách do tải trọng của máy thi công.
• Đường kính ống vách phải lớn hơn từ 10 tới 20cm so với đường kính thiết kế cọc. Độ sâu đóng ống vách phải đi qua lớp đất bù hoặc lớp đất có nguy cơ sập vách
• Dựa vào những điểm gửi mà lắp đặt ống vách.
• Đào trước từ mặt đất tới độ sâu khoảng 4/5 chiều cao của ống vách, sau đó căn chỉnh tim của ống vách so với tim cọc thật cẩn thận.
• Đóng ống vách vào lòng đất sao cho cao độ đỉnh ống vách đạt tới cao độ mong muốn và được xác nhận bởi tư vấn công trường. Kiểm tra cao độ và tim ống vách, sau đó đánh dấu tim của cọc.

Lắp đặt máy khoan

• Di chuyển máy khoan tới vị trí cọc, cân bằng máy khoan và căn chỉnh mũi khoan vào vị trí tim đã được đánh dấu, sử dung máy toàn trắc để kiểm tra vị trí chính xác của cọc.

Thi công khoan

• Đào rãnh nước từ hồ dung dịch tới ống vách. Khi RCD bơm dung dich ra hồ, dung dịch sẽ tự động chảy theo rãnh nước đào về ống vách tạm thời.
• Trước khi khoan, phải kiểm tra đường kính mũi khoan so với đường kính thiết kế của cọc. Sau đó lắp mũi khoan vào hố khoan và nối với ống khoan.
• Trong quá trình khoan, thường xuyên kiểm tra khối lượng đào đất, duy trì mực nước tối thiểu trong ống vách không thấp hơn 1m từ đỉnh ống vách.
• Điều chỉnh tốc độ khoan theo địa chất của nền đất để duy trì sự chính xác khi khoan, sử dụng nivô và máy trắc đạc để kiểm tra vị trí khoan.
• Sử dụng ống khoan 3m/ống để kiểm soát và kiểm tra chiều sâu khoan. Sau khi khoan tới độ sâu thiết kế, tiếp tục vệ sinh khoảng 5 tới 10 phút để hút bùn và làm giảm tỉ lệ bùn trong nước.

Tháo máy khoan

• Rút ống khoan và tháo máy khoan sau khi đã khoan đủ chiều sâu thiết kế, do tư vấn kiểm tra chiều sâu.
• Kiểm tra độ thẳng đứng bằng siêu âm Sau khi tháo xong máy khoan, lắp máy siêu âm vào đúng tim của ống vách để kiểm tra độ thẳng đứng của cọc.
• Dựa trên báo cáo này, độ thẳng đứng của cọc có đạt yêu cầu thiết kế hay không, nếu không thì lắp lại máy khoan và tiến hành khoan lại.

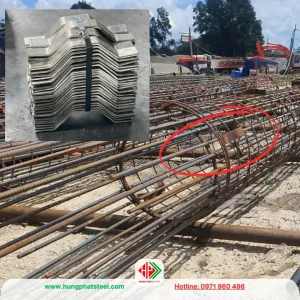

Gia công và lắp đặt lồng thép

• Lồng thép được gia công và hàn theo bản vẽ thiết kế.
• Để tránh sự biến dạng của lồng do tải trọng cũng như chiều dài lồng thép, lồng thép hoàn thiện phải được đặt ở vị trí ổn định trên nền đất trước khi lắp đặt lồng thép.

Lắp ống Sơmi

• Đường kính ống sơmi thường là 8” hoặc 10”, và chiều dài tiêu chuẩn của ống là: 1, 2, 3 và 6m
• Cao độ của đáy ống sơmi thường cao hơn 20cm so với cao độ đáy cọc khoan thực tế, và phải thường xuyên kiểm tra ron cao su nối giữa 2 ống sơmi.
• Toàn bộ ống sơmi được nối phải được giám sát theo trình tự trước khi đổ bêtông. Tuy nhiên, các ron cao su phải được kiểm tra thường xuyên sau khi đổ bêtông từ 4 -5 cọc, nếu ron nào bị hỏng phải được thay thế.

Xử lý vệ sinh đáy cọc

• Đo kiểm tra độ lắng đáy cọc sau khi khoan xong và trước khi lắp ống sơmi
• Thông thường, độ lắng tai đáy cọc được vệ sinh bằng máy nén khí.
• Tuy nhiên trước khi băt đầu thổi rửa, áp suất nén phải được kiểm tra chính xác. Sau đó sử dụng máy nén khí để thổi bùn lắng đáy cọc ra hồ lắng gần đó.

Đổ bêtông

• Đặt quả cầu đổ bêtông bằng nhựa dẻo hoặc cầu đổ bằng nhựa dẻo vào trong ông sơ mi trước khi đổ bêtông.
• Trong suốt quá trình đổ bêtông luôn giữ cho ống sơmi luôn ngập ít nhất trong bêtông từ 1,5 tới 2m.
• Ghi lại toàn bộ quá trình bêtông dâng sau mỗi xe bêtông. Cao độ kết thúc đổ bêtông cao hơn cao độ thiết kế là 1m.

San lấp

• Sau khoảng 2-3 giờ sau khi kết thúc đổ bêtông, sử dụng đất đào để san bề mặt hố khoan, vì mục đích an toàn, nếu cần thiết thì dùng tôn tấm phủ miệng hố khoan.

Phân loại ống thép siêu âm

Các tiêu chuẩn của ống thép siêu âm

Ống thép siêu âm dùng trong cọc khoan nhồi phải đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo chất lượng và hiệu quả trong quá trình sử dụng. Dưới đây là các tiêu chuẩn chính áp dụng cho loại ống này:

1.TIÊU CHUẨN QUỐC GIA TCVN 9396:2012

CỌC KHOAN NHỒI – XÁC ĐỊNH TÍNH ĐỒNG NHẤT CỦA BÊ TÔNG – PHƯƠNG PHÁP XUNG SIÊU ÂM

TCVN 9396:2012 được chuyển đổi từ TCXDVN 358:2005 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 01/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật. TCVN 9396:2012 do Viện Khoa học Công nghệ Xây dựng – Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

>>> download tài liệu TCVN 9396:2012 tại đây

Đường kính, trọng lượng ống thép siêu âm

1.Đường kính ống thép siêu âm

Đường kính ống siêu âm phổ biến là D114, D60, D49…Tuy nhiên nhiều đơn vị có cách quy ước đường kính ống khác nhau. Và để thuận tiện cho việc chọn mua ống phù hợp. Chúng tôi gửi bảng quy đổi như sau:

BẢNG QUY ĐỔI KÍCH THƯỚC ỐNG SIÊU ÂM
DN (mm)	Inches (NPS) (“)	D (Phi) mm	OD (mm)
DN 50	2″	~ Ø 60 mm	59.9mm
DN 40	1 1/2″	~ Ø 49 mm	48.1 mm
DN 100	4″	~ Ø 114 mm	113.5 mm

2.Trọng lượng ống thép siêu âm

Để tính trọng lượng ống siêu âm nhằm dự trù chi phí vật tư cũng như tải trọng. Chúng tôi gửi đến quý khách công thức tính như sau: (OD – W) * W * 0.02466 * L .Trong đó:

• OD: đường kính ngoài của ống thép (mm)
• W: Độ dày của ống thép (mm)
• L: chiều dài ống (mm)

Hoặc chúng tôi có bảng tính sẵn, quý khách chỉ việc nhập quy cách vào, bảng tính sẽ tự động cho ra kết quả. Sử dụng bảng tính tự động tại đây

Phân loại ống thép siêu âm cọc nhồi chi tiết

1. Phân loại theo đường kính kích thước

Các loại ống phổ biến như D114, D60, và D49 được sử dụng rộng rãi trong siêu âm khoan cọc nhồi. Dưới đây là cách phân loại chi tiết:

Ống thép siêu âm D114 :

• Kính ngoài: 113.5mm.
• Ứng dụng: Thường được sử dụng cho các công trình có kích thước lớn hoặc lỗ khoan sâu cần độ bền cao và khả năng tải tốt.

Ống thép siêu âm D60 :

• Kính ngoài: 59.9 mm.
• Ứng dụng: Phù hợp với các loại máy khoan có kích thước trung bình, đảm bảo khả năng truyền sóng siêu âm chính xác.

Ống thép siêu âm D49 :

• Kính ngoài: 48.1 mm.
• Ứng dụng: Được sử dụng cho pô ​​nhỏ, chiều sâu ngắn và các công trình cần kỹ thuật phù hợp.

2. Phân loại ống thép siêu âm theo công nghệ sản xuất

Ống thép đúc :

• Sản phẩm sản xuất từ ​​thép nóng, không có đường hàn.
• Đặc điểm: Độ bền cao, chịu áp lực tốt, không bị rò rỉ.
• Ứng dụng: Công cụ yêu cầu kỹ thuật cao.

Ống thép hàn :

• Được hàn từ thép cuộn hoặc thép, có đường hàn dọc hoặc xoắn.
• Đặc điểm: Giá thành thấp hơn, sản phẩm xuất nhanh.
• Ứng dụng: Quy trình quy mô trung bình và nhỏ.

3. Phân loại ống siêu âm theo ứng dụng

Ống siêu âm chính (Main Sonic Tube) :

• Là loại ống chính được lắp đặt trong khung thép của mũi khoan.
• Đảm bảo khả năng truyền sóng siêu âm để kiểm tra khối liền kề.

Hỗ trợ ống phụ (Secondary Tube) :

• Sử dụng trong các vấn đề đặc biệt như tăng cường kiểm tra siêu âm hoặc kỹ thuật hỗ trợ.

4. Tiêu chuẩn kỹ thuật cho từng loại

• Ống D114 : Thường sử dụng tiêu chuẩn ASTM A53/A106 hoặc EN 10219 với khả năng chịu lực cao và độ dày lớn.
• Ống D60 và D49 : Áp dụng tiêu chuẩn JIS G3444 hoặc ISO 65, đảm bảo chất lượng bề mặt và khả năng kết nối tốt.

Siêu âm thép D114, D60 và D49 đáp ứng đa dạng yêu cầu từ quá trình công nghệ nhỏ đến mô-đun lớn. Việc lựa chọn loại ống phù hợp cần dựa trên thiết kế khoan khoan, điều kiện địa chất và yêu cầu kỹ thuật của từng dự án.

Bảng thành phần hóa học và cơ tính của Ống Thép Siêu Âm D114, D60, D49

Thành phần hóa học

Thông số	Ống D114	Ống D60	Ống D49
Thành phần hóa học
Carbon (C) (%)	≤ 0.25	≤ 0.25	≤ 0.25
Mangan (Mn) (%)	0.30 – 0.60	0.30 – 0.60	0.30 – 0.60
Phốt pho (P) (%)	≤ 0.045	≤ 0.045	≤ 0.045
Lưu huỳnh (S) (%)	≤ 0.045	≤ 0.045	≤ 0.045
Silic (Si) (%)	≤ 0.30	≤ 0.30	≤ 0.30

Bảng Cơ Tính

Thông số	D114	D60	D49
Giới hạn bền kéo (MPa)	400 – 550	400 – 550	400 – 550
Giới hạn chảy (MPa)	≥ 245	≥ 245	≥ 245
Độ giãn dài (%)	≥ 25	≥ 25	≥ 25

• Giới hạn bền kéo: Khả năng chịu lực tối đa trước khi thép bị đứt.
• Giới hạn chảy: Khả năng chịu tải mà không bị biến dạng dẻo.
• Độ giãn dài: Tỷ lệ phần trăm dài ra trước khi đứt gãy.

Ghi chú:

1. Thành phần hóa học và cơ tính được thiết kế theo tiêu chuẩn ASTM A106 hoặc tương đương, đảm bảo khả năng siêu âm để kiểm tra khuyết tật.
2. Các kích thước D114, D60, D49 thường được sử dụng trong thi công cọc khoan nhồi với yêu cầu nghiêm ngặt về chất lượng.
3. Đặc điểm nổi bật: độ bền cao, khả năng chịu lực và chống ăn mòn tốt.

Sản phẩm phù hợp cho các ứng dụng đặc thù như kiểm tra chất lượng cọc khoan nhồi và các công trình đòi hỏi độ chính xác cao.

Bảng so sánh 2 chất liệu Ống Siêu Âm: Ống PVC và Ống Thép

Tiêu chí	Ống PVC	Ống Thép
Chất liệu	Nhựa Polyvinyl Chloride (PVC)	Thép carbon hoặc thép hợp kim
Độ bền cơ học	Thấp hơn, dễ bị nứt vỡ khi chịu tác động mạnh	Cao, chịu được lực tác động lớn và áp suất cao
Khả năng chịu nhiệt	Chịu nhiệt kém, tối đa khoảng 60°C	Chịu nhiệt tốt, thường lên đến 550°C hoặc cao hơn
Khả năng chống ăn mòn	Tốt trong môi trường hóa chất và nước	Tốt hơn khi được mạ kẽm hoặc xử lý chống ăn mòn
Trọng lượng	Nhẹ hơn nhiều, dễ dàng vận chuyển và lắp đặt	Nặng hơn, đòi hỏi thiết bị hỗ trợ vận chuyển
Độ bền dài hạn	Giảm dần trong môi trường khắc nghiệt, tuổi thọ ngắn hơn	Bền bỉ trong thời gian dài, đặc biệt trong môi trường khắc nghiệt
Khả năng tái sử dụng	Thấp, không thể tái chế hiệu quả	Cao, dễ dàng tái chế hoặc gia công lại
Chi phí đầu tư ban đầu	Thấp hơn, phù hợp với các công trình nhỏ hoặc ngân sách hạn chế	Cao hơn, thường được ưu tiên trong các dự án quy mô lớn và yêu cầu cao
Khả năng tương thích với thiết bị siêu âm	Hạn chế, truyền âm thanh không tốt bằng thép	Tối ưu, đảm bảo độ chính xác cao trong quá trình siêu âm kiểm tra
Ứng dụng	Thích hợp cho các công trình nhỏ, tải trọng thấp	Sử dụng trong các công trình lớn, yêu cầu chất lượng và độ bền cao

Kết luận:

• Ống PVC phù hợp cho các dự án nhỏ, yêu cầu kinh phí thấp, không chịu nhiều áp lực và nhiệt độ.
• Ống thép là lựa chọn tối ưu cho các dự án lớn, yêu cầu độ bền cao, độ chính xác khi siêu âm và khả năng chịu lực tốt.

5. Các tiêu chuẩn của ống thép siêu âm

Tiêu chuẩn quốc tế

• API 5L (American Petroleum Institute): Tiêu chuẩn cho các loại ống thép dùng trong ngành dầu khí, nhưng được áp dụng rộng rãi cho ống siêu âm nhờ khả năng chịu lực tốt, độ bền cao, và dung sai kích thước chính xác.
• ASTM A53/A106 (Mỹ): Quy định về ống thép carbon hàn hoặc đúc, phù hợp với các ứng dụng cần chịu áp lực hoặc kết cấu.
• EN 10219 (Châu Âu): Tiêu chuẩn cho ống thép kết cấu hình tròn hoặc hình dạng khác, bao gồm yêu cầu về cơ tính và thành phần hóa học.
• JIS G3444 (Nhật Bản): Tiêu chuẩn cho ống thép kết cấu dùng trong xây dựng, bao gồm cả cọc khoan nhồi.

Tiêu chuẩn Việt Nam

• TCVN 9396:2012 CỌC KHOAN NHỒI – XÁC ĐỊNH TÍNH ĐỒNG NHẤT CỦA BÊ TÔNG – PHƯƠNG PHÁP XUNG SIÊU ÂM
• TCVN 9395:2012 Cọc khoan nhồi, thi công và nghiệm thu
• TCVN 7570-2006:Quy định kỹ thuật về cọc khoan nhồi, trong đó có yêu cầu về vật liệu ống thép siêu âm.
• TCVN 1985-1994:Tiêu chuẩn về thép carbon và thép hợp kim dùng trong xây dựng.

Yêu cầu của ống thép siêu âm dùng cho cọc khoan nhồi

Yêu cầu về số cọc, số ống thép, thời gian lắp đặt cũng như yêu cầu về chuyên môn:

1. Số lượng cọc dùng trong đặt ống thép siêu âm: Số lượng cọc dùng trong đặt ống siêu âm phải trên 50% tổng số cọc của công trình.

2. Số lượng cọc siêu âm: Số lượng cọc siêu âm phải trên 50% số lượng cọc đặt ống siêu âm

3. Quy định về số lượng ống thép siêu âm cho 1 cọc khoan nhồi: Số lượng ống siêu âm sẽ phụ thuộc vào đường kính cọc khoan nhồi như sau:

Đường kính cọc khoan nhồi	số lượng ống siêu âm cần đặt	Góc giữa các ống
Nhỏ hơn 600mm	2 ống	180 độ
Lớn hơn 600mm và nhỏ hơn 1000mm	3 ống	120 độ
Lớn hơn 1000mm	Lớn hơn hoặc bằng 4 ống	Nhỏ hơn hoặc bằng 90 độ

4. Khoảng cách các ống thép siêu âm trong cọc khoan nhồi: Khoảng cách các ống siêu âm trong cọc khoan nhồi từ 0.3-1.5m

5. Thời gian lắp đặt: Thời gian lắp đặt ống siêu âm trong cọc khoan nhồi Tối thiểu 7 ngày.

6. Yêu cầu về chuyên môn: Yêu cầu về chuyên môn của đơn vị thi công nói chung và Kỹ thuật viên trực tiếp thi công phải có kiến ​​thức, kỹ năng và kinh nghiệm.

7. Yêu cầu về thiết bị: Mọi thiết bị phải đảm bảo tuân thủ các tiêu chuẩn quy định. Các vật tư phải được kiểm tra và thử nghiệm trước khi đưa vào sử dụng chính thức.

Yêu cầu kỹ thuật khi lắp đặt ống thép siêu âm

• Yêu cầu về dụng cụ thí nghiệm
• Các dụng cụ thí nghiệm trong siêu âm cọc khoan nhồi gồm:

Đầu đo

• gồm đầu phát và đầu thu (có tần số xung từ 20kHz-100kHz)
• Ngay đầu phát sẽ có khả năng biến đổi những dao động điện thành các dao động cơ học với tần số cao.
• Đầu thu có chức năng biến đổi những dao động cơ học.
• Cả đầu phát và đầu thu thường giống nhau về kỹ thuật và kích thước cũng như khả năng chống thấm

Bộ phận đo chiều dài

• Bánh xe đo tốc độ kéo có chức năng đo chiều dài của mặt cắt trong đường ống siêu âm, được thực hiện theo nguyên lý cảm ứng từ hoặc quang điện. Mỗi loại máy sẽ có tốc độ kéo khác nhau. Sai số cho phép khi độ sâu được chọn lấy giá trị lớn.
• 2 cuộn dây cáp nối với đầu phát và đầu thu để truyền tín hiệu. Được tính khoảng cách từ đầu đo lên khối máy chính suốt chiều dài mặt cắt. Cuộn dây còn lại sẽ nối vào máy đo tốc độ kéo với khối máy chính.

Bộ phận lưu trữ và hiển thị số liệu

• Gồm màn hình, các đĩa cứng, nút điều khiển và bàn phím. Dung lượng và bộ nhớ phải đủ lớn để lưu trữ. Số liệu sẽ được tự động cập nhật lên máy tính để xử lý và lưu trữ.

Quy trình thực hiện quá trình siêu âm thí nghiệm cọc khoan nhồi

B1. Xác định chiều sâu cọc khoan nhồi:

• Xác định chiều sâu dự kiến của cọc khoan nhồi dựa vào bản vẽ.
• Tính toán khoảng cách đặt cuộn dây, tiến thành thả dây và kéo dây thừa để chuẩn bị cho thí nghiệm. Kết nối các cuộn cáp với thiết bị của máy MCHA

B2. Tiến hành thí nghiệm:

• Triển khai hệ thống giá 3 chân – Encoder: Kỹ thuật viên đặt 3 chân ở vị trí phù hợp để kéo dây cáp dò sau đó lắp đặt bộ Encoder và các chi tiết hỗ trợ lên thân máy và tiến hành kết nối Encoder với ổ cắm.
• Tiếp theo kỹ thuật viên quấn dây cáp qua Encoder kết nối thiết bị siêu âm với máy tính. Kỹ thuật viên lắp đặt Puly vào miệng ống siêu âm và thả 2 đầu dò song song cùng lúc cho đến khi 1 trong 2 chạm đáy.
• Tiếp theo gắn cố định dây tín hiệu lên giá 3 chân và khởi động thiết bị.

B3.Thu thập dữ liệu và báo cáo kết quả:

• Dùng phần mềm để thu thập dự liệu lên máy tính, phân tích kết quả và báo cáo.

Thép Hùng Phát cung cấp ống thép siêu âm hàng đầu VN

Điều gì làm nên tên tuổi của Hung Phat Steel trong việc cung ứng vật tư cọc khoan nhồi

Thép Hùng Phát là đơn vị đi đầu trong ngành cung ứng vật tư khoan nhồi, chúng tôi sản xuất và phân phối các sản phẩm trong ngành như:

• Ống thép siêu âm D114, D60, D90
• Măng sông siêu âm
• Nắp bịt ống siêu âm

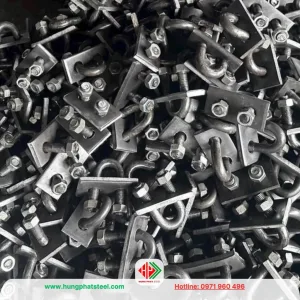

• Cóc nối lồng thép
• Cử định vị
• Coupler nối ren
• Kẽm buộc – bulong – ốc viss…

Với kinh nghiệm nhiều năm trong nghề, chúng tôi tự tin am hiểu kỹ thuật, nắm vững nguyên lý, để cung cấp vật tư ống thép siêu âm và phụ kiện siêu âm cho mọi công trình.

• Đội ngũ tư vấn viên tận tâm, trách nhiệm từ khâu tư vấn, báo giá đến khi vật tư có mặt ở công trình.
• Đảm bảo vật tư cung cấp có chứng chỉ, hóa đơn chứng từ đầy đủ
• Đảm bảo chất lượng vật tư và dịch vụ cung ứng bằng hợp đồng trách nhiệm

Một số hình ảnh ống siêu âm mà Hùng Phát cung cấp

Hình ảnh kho hàng thép ống đen siêu âm tại kho Thép Hùng Phát cũng như các đơn hàng mà chúng tôi đã giao đến tay khách hàng

Cam kết của Thép Hùng Phát trong cung cấp Ống Thép Siêu Âm

Chất Lượng Đạt Chuẩn Quốc Tế

• Thép Hùng Phát cam kết cung cấp ống thép siêu âm đạt tiêu chuẩn quốc tế, đảm bảo các tiêu chuẩn về kích thước, độ bền, và khả năng chịu lực cao.
• Các sản phẩm đều được kiểm tra nghiêm ngặt trước khi xuất xưởng.

Đa Dạng Kích Thước và Chủng Loại

• Đáp ứng mọi nhu cầu từ khách hàng với nhiều kích thước, độ dày, và tiêu chuẩn khác nhau.
• Dù công trình lớn hay nhỏ, Hùng Phát đều có giải pháp phù hợp.

Dịch Vụ Giao Hàng Nhanh Chóng

• Với hệ thống phân phối hiện đại và đội ngũ nhân viên chuyên nghiệp, chúng tôi đảm bảo giao hàng đúng tiến độ, tiết kiệm thời gian và chi phí cho khách hàng.

Giá Cả Cạnh Tranh

• Chúng tôi cam kết giá cả cạnh tranh trên thị trường, minh bạch trong báo giá, và luôn mang lại giá trị tốt nhất cho khách hàng.

Hỗ Trợ Kỹ Thuật Tận Tình

• Đội ngũ kỹ thuật viên của Hùng Phát sẵn sàng hỗ trợ tư vấn, hướng dẫn lắp đặt và bảo trì sản phẩm để đảm bảo hiệu quả cao nhất trong quá trình sử dụng.

Bảo Hành và Hậu Mãi Uy Tín

• Sản phẩm được bảo hành theo đúng quy định, đảm bảo quyền lợi tối đa cho khách hàng.
• Chúng tôi luôn đồng hành và hỗ trợ khách hàng trong suốt quá trình sử dụng sản phẩm.

Nguồn Gốc Xuất Xứ Rõ Ràng

• Tất cả các sản phẩm đều có chứng chỉ CO/CQ, đảm bảo nguồn gốc minh bạch và phù hợp tiêu chuẩn kỹ thuật.
• Thép Hùng Phát luôn đặt uy tín và chất lượng lên hàng đầu, cam kết trở thành đối tác tin cậy cho các dự án xây dựng và công trình cọc khoan nhồi.

Báo giá ống thép siêu âm

Mọi chi tiết cần tư vấn về sản phẩm ống thép siêu âm cũng như báo giá vui lòng liên hệ với chúng tôi:

CÔNG TY CỔ PHẦN THÉP HÙNG PHÁT

• Trụ sở: Lô G21, KDC Thới An, Đường Lê Thị Riêng, Q12, TPHCM
• Kho hàng: số 1769 QL1A, P.Tân Thới Hiệp, Q12, TPHCM
• CN Miền Bắc: KM số 1, đường Phan Trọng Tuệ, Thanh Trì, HN.

Số điện thoại liên hệ yêu cầu báo giá

• Sale 1: 0971 960 496 Ms Duyên
• Sale 2: 0938 437 123 Ms Trâm
• Sale 3: 0909 938 123 Ms Ly
• Sale 4: 0938 261 123 Ms Mừng

Quý khách có nhu cầu xin liên hệ số điện thoại, email hoặc địa chỉ bên dưới cuối trang để được bảng báo giá mới nhất (Nếu đang dùng điện thoại di động, quý khách có thể nhấn vào số điện thoại để thực hiện cuộc gọi luôn).
