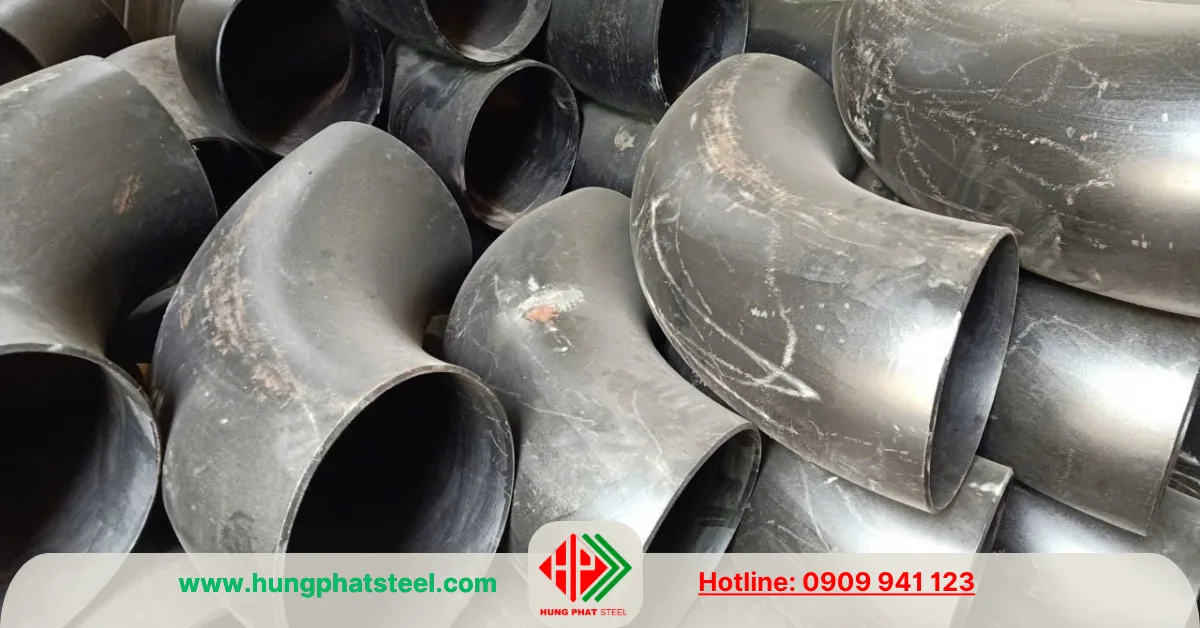

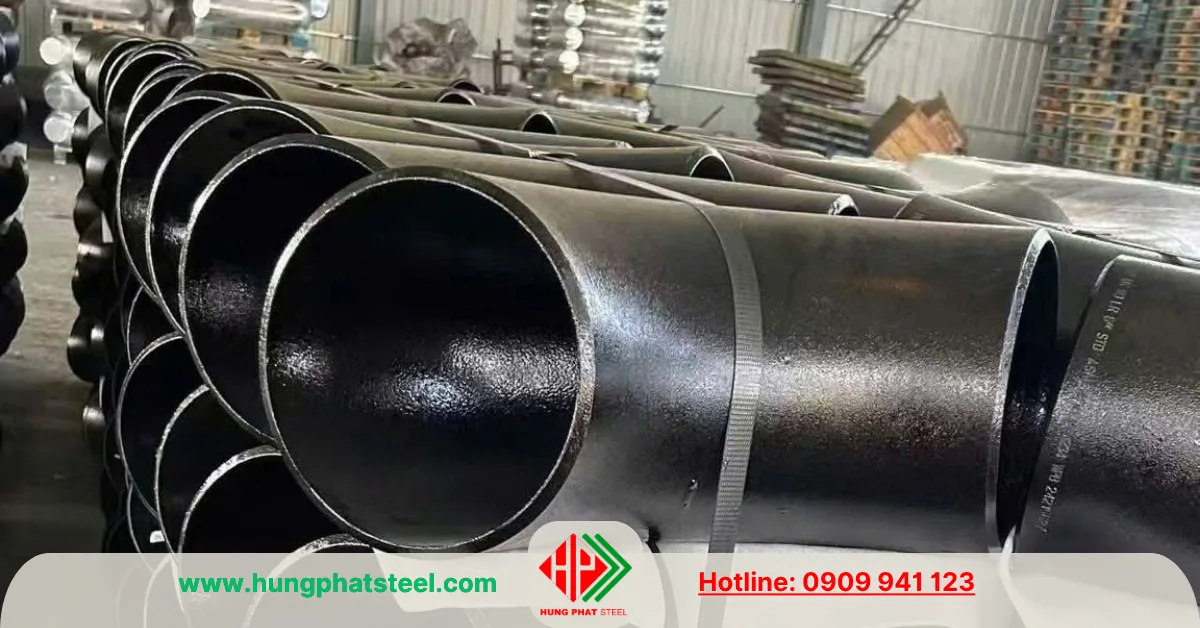

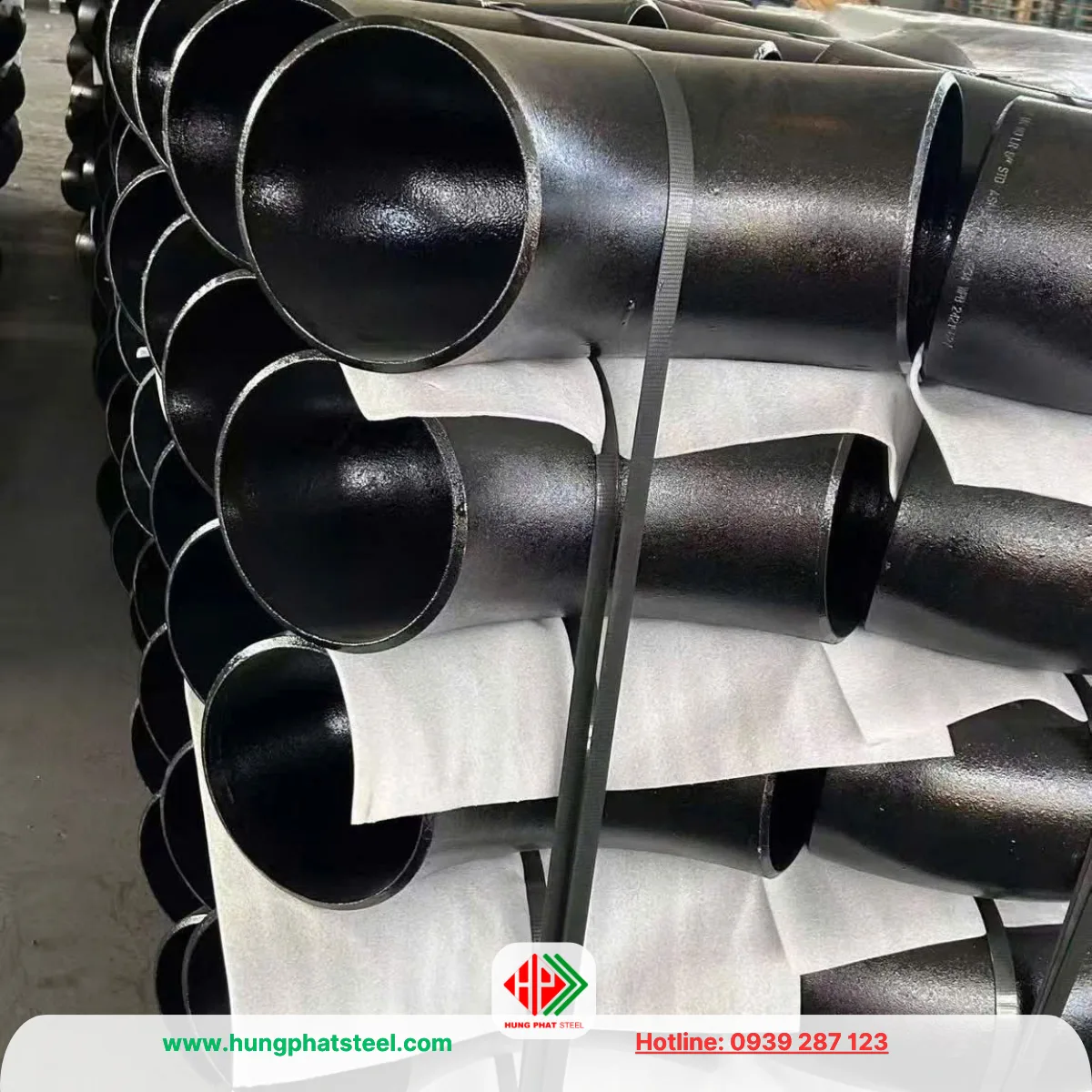

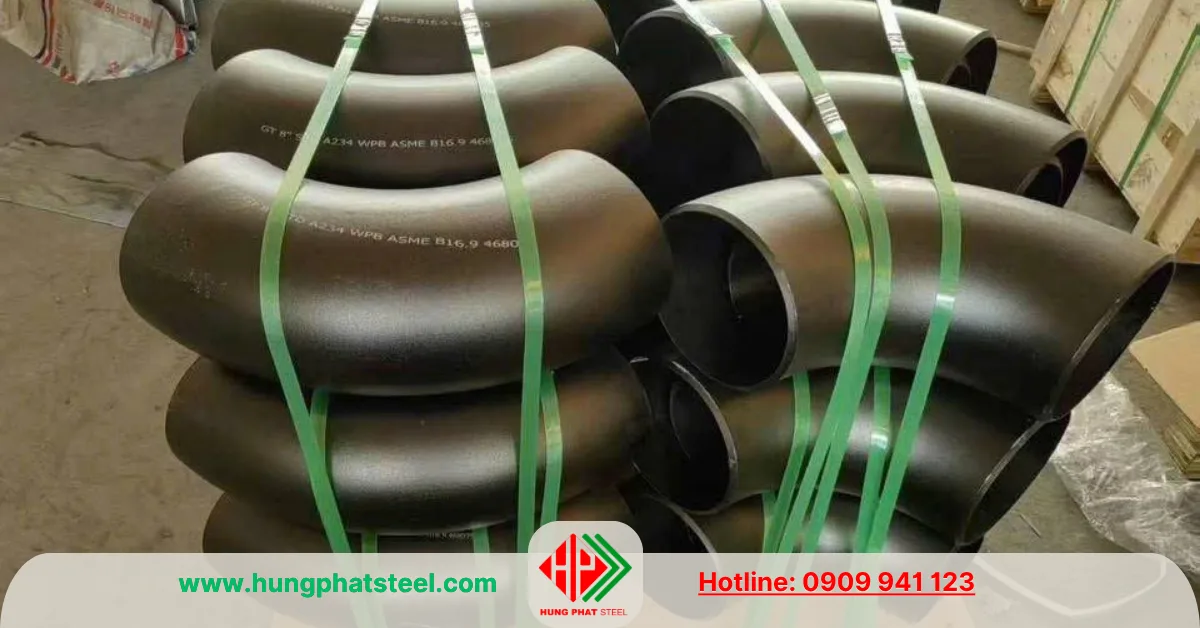

Co Hàn DN200 (8 inch, D219)

Co hàn DN200 hay còn gọi là cút thép DN200, là phụ kiện đường ống được sử dụng để thay đổi hướng dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. S

ản phẩm có kích thước danh nghĩa DN200 (8 inch), được lắp đặt cho ống thép có đường kính ngoài 219.1 mm, trên thị trường thường gọi là cút thép D219 hoặc co hàn phi 219.

Đây là quy cách được sử dụng phổ biến trong các tuyến đường ống có lưu lượng lớn, áp suất cao và yêu cầu vận hành liên tục. Nhờ sử dụng phương pháp kết nối hàn đối đầu (Butt Weld), co hàn DN200 tạo nên mối nối chắc chắn, có độ kín cao, hạn chế rò rỉ và đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống.

Phụ kiện thép: Co Hàn DN200 (8 inch, D219)

Co hàn DN200 thường xuất hiện trong các nhà máy nhiệt điện, lọc hóa dầu, hệ thống cấp nước đô thị, xử lý nước thải, phòng cháy chữa cháy (PCCC), khai thác khoáng sản, công trình thủy điện và nhiều ngành công nghiệp nặng khác.

Thông số kỹ thuật

Co hàn DN200 được sản xuất theo nhiều tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép đồng bộ với các loại ống thép và phụ kiện khác.

Thông số cơ bản gồm:

Kích thước danh nghĩa: DN200
Quy đổi: 8 inch
Đường kính ngoài ống: 219.1 mm (D219)
Kiểu kết nối: Hàn đối đầu (Butt Weld)
Góc co: 45°, 90°, 180°
Bán kính cong: Long Radius (LR), Short Radius (SR)
Vật liệu: Thép carbon ASTM A234 WPB
Tiêu chuẩn sản xuất: ASME B16.9
Độ dày phổ biến: SCH20, SCH40, SCH80, SCH160
Bề mặt: Đen hoặc mạ kẽm

Việc lựa chọn đúng độ dày và tiêu chuẩn giúp phụ kiện hoạt động ổn định trong các hệ thống có áp suất và nhiệt độ khác nhau.

Cấu tạo và quy cách sản xuất

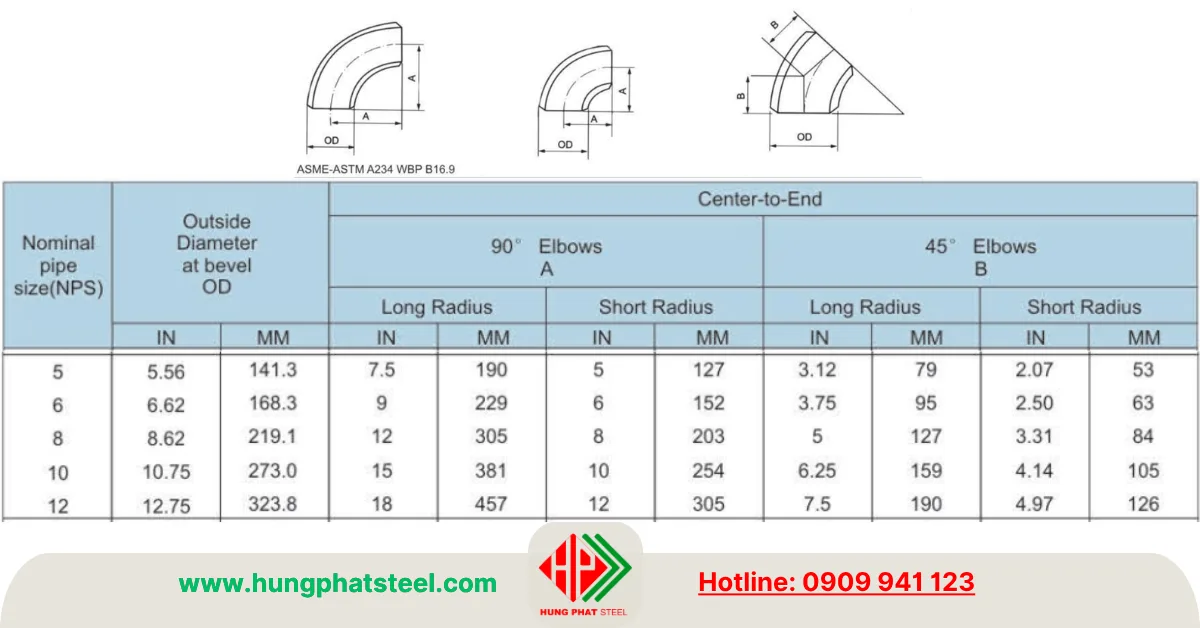

NPS (inch)	Đường kính ngoài OD		Kích thước quy cách Co hàn DN200 (Cút D219)
			Co hàn 90 độ				Co hàn 45 độ
			LR (co dài)		SR (co ngắn)		LR (co dài)		SR (co ngắn)
	IN	MM	IN	MM	IN	MM	IN	MM	IN	MM
8”	8.62	219.1	12	305	8	203	5	127	3.31	84

Xem thêm:
Co hàn DN150
Co hàn các loại SCH20 SCH40 SCH80
Danh mục phụ kiện hàn

Đặc điểm nổi bật của co hàn DN200

Co hàn DN200 được đánh giá cao nhờ khả năng chịu tải và độ bền vượt trội. Với kích thước lớn, sản phẩm được thiết kế để đáp ứng các tuyến đường ống chính có lưu lượng vận chuyển cao.

Mối hàn đối đầu giúp liên kết giữa phụ kiện và đường ống gần như trở thành một khối thống nhất, hạn chế tối đa nguy cơ rò rỉ trong quá trình vận hành. Ngoài ra, phụ kiện còn có khả năng chịu rung động, chịu va đập và thích hợp với các hệ thống làm việc liên tục trong môi trường công nghiệp.

Bên cạnh đó, co hàn DN200 được sản xuất với độ chính xác cao về kích thước và bán kính cong, giúp việc thi công thuận lợi và đảm bảo khả năng lưu thông của dòng chảy.

Phân loại co hàn DN200

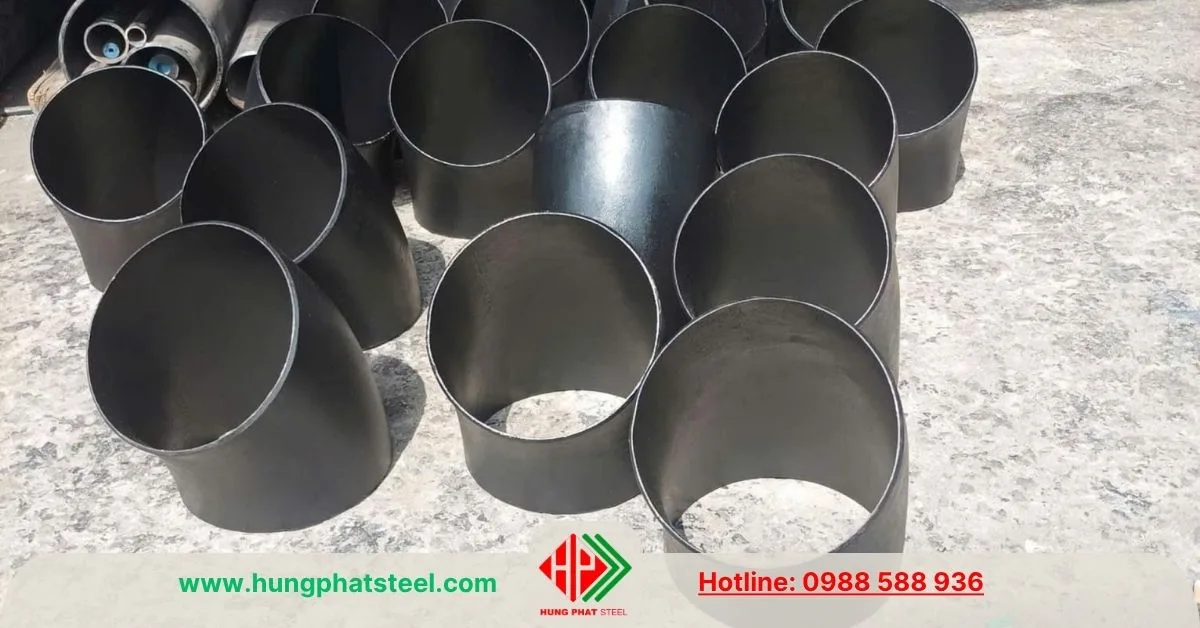

Co hàn DN200 45 độ

Co 45° được sử dụng khi cần thay đổi hướng dòng chảy nhẹ, giúp giảm tổn thất áp suất và duy trì tốc độ lưu chất ổn định. Loại này thường được sử dụng trong các hệ thống cấp nước, xử lý nước và đường ống tuần hoàn.

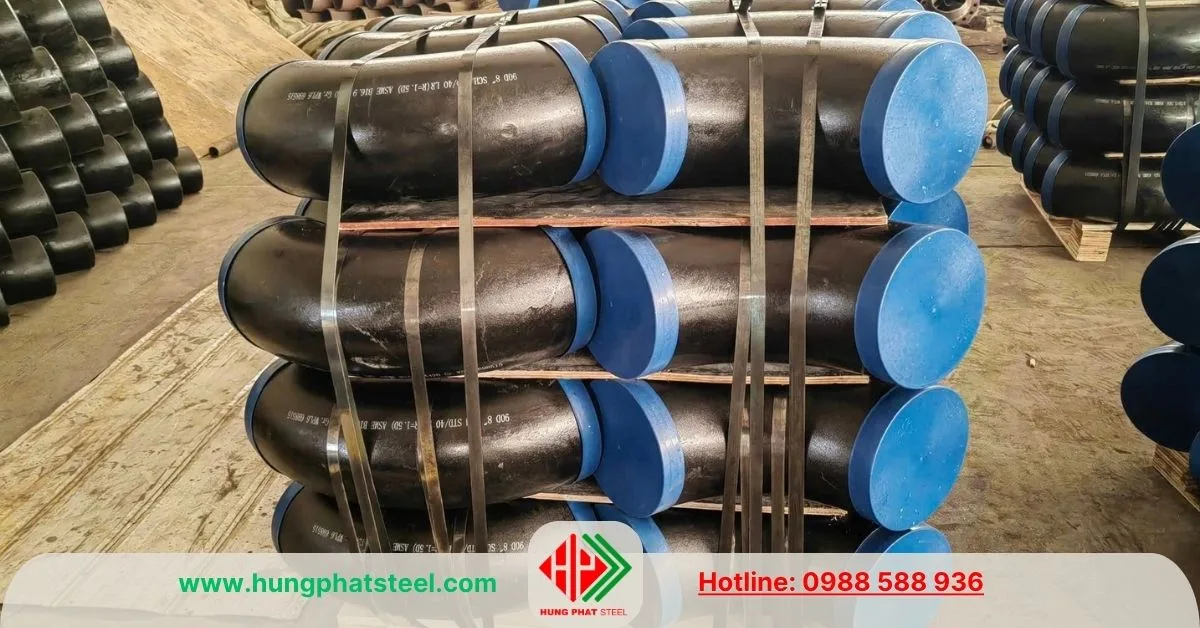

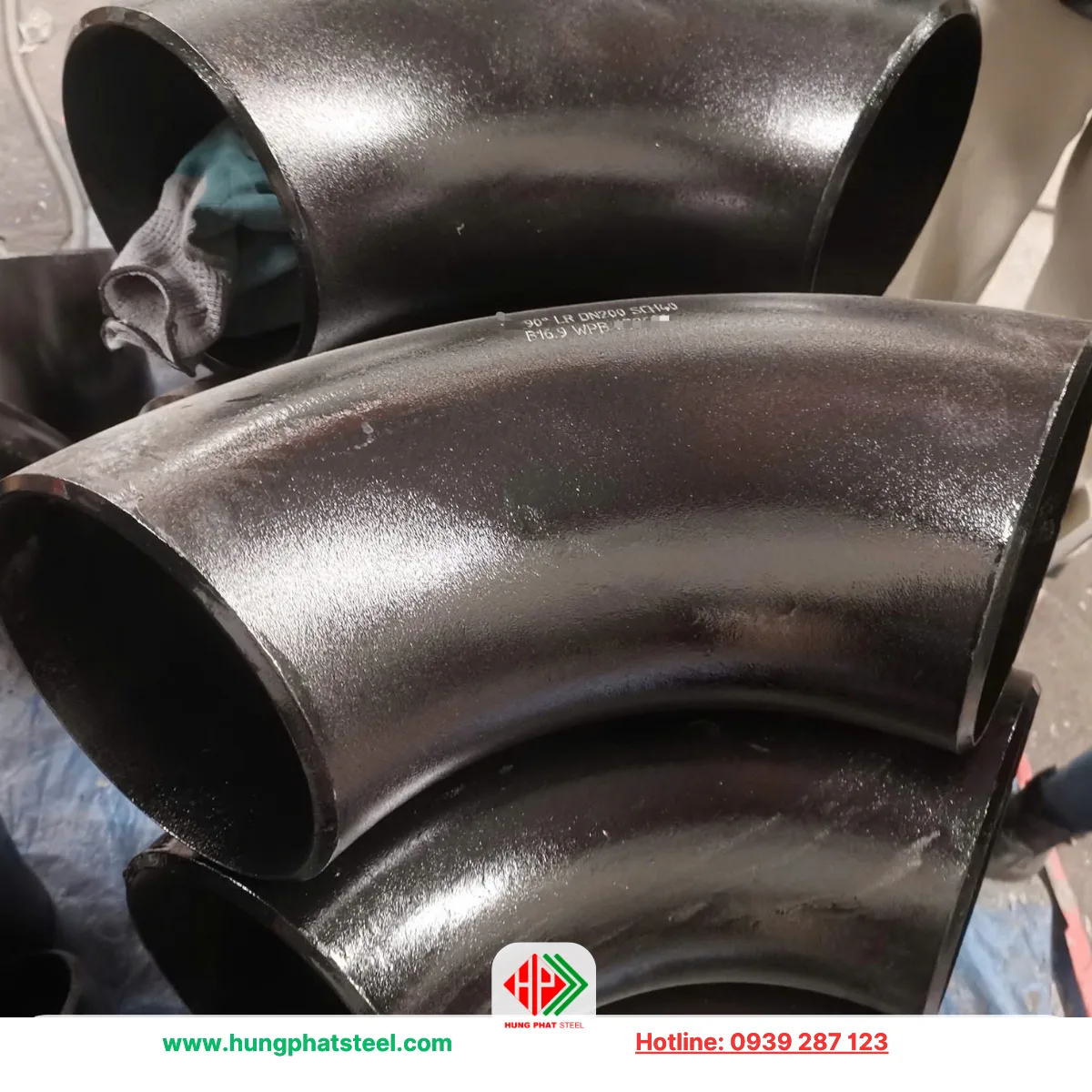

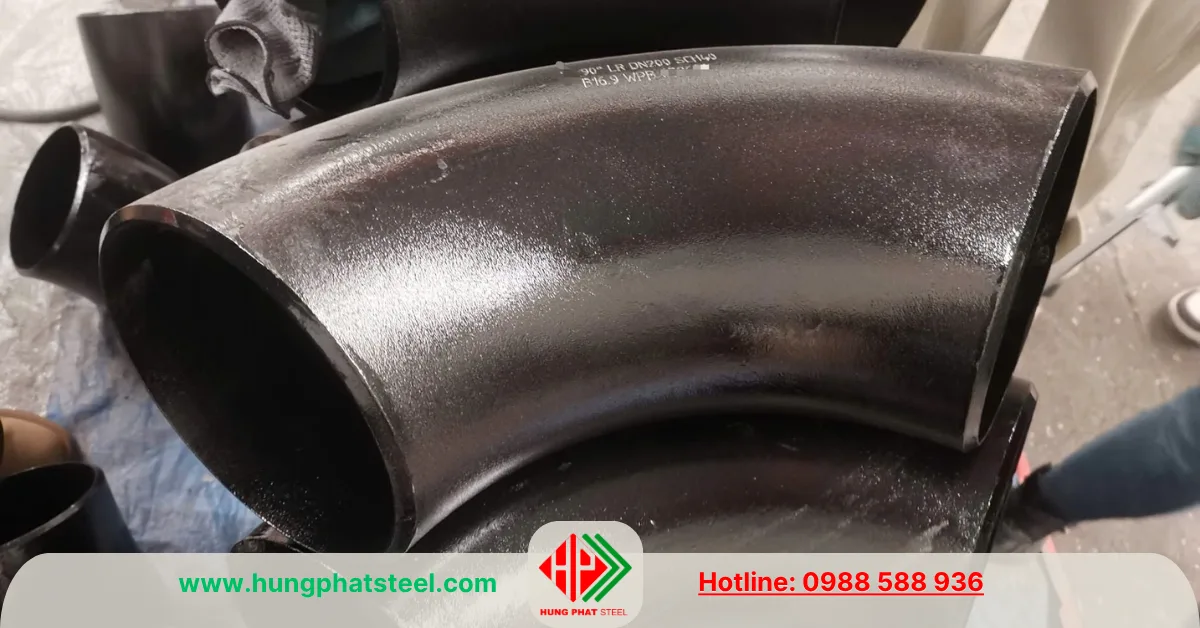

Co hàn DN200 90 độ

Đây là loại được sử dụng nhiều nhất. Co 90° giúp chuyển hướng dòng chảy vuông góc và phù hợp với hầu hết các hệ thống công nghiệp như PCCC, hơi, khí nén và dầu khí.

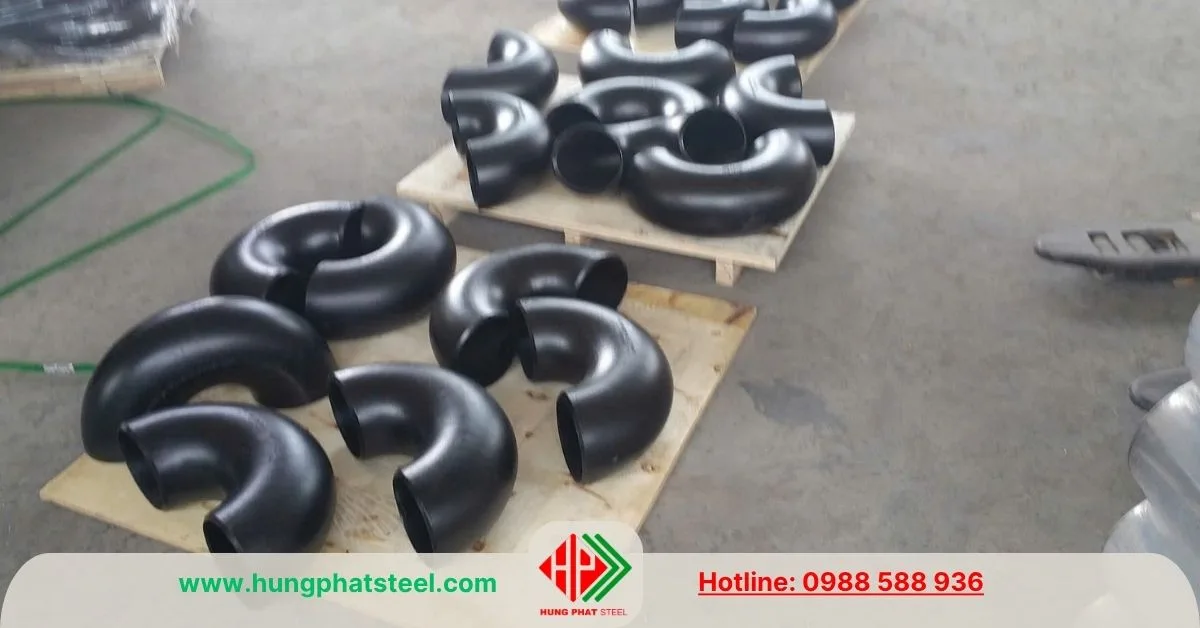

Co hàn DN200 180 độ

Co 180° hay còn gọi là co chữ U, được sử dụng khi cần đảo chiều dòng chảy trong hệ thống tuần hoàn hoặc các dây chuyền công nghệ đặc biệt.

Theo bán kính cong

Co hàn bán kính dài (Long Radius – LR)

Co LR có bán kính cong bằng 1.5 lần đường kính danh nghĩa. Đây là loại được sử dụng phổ biến nhất vì giúp giảm tổn thất áp suất, hạn chế xói mòn thành ống và tạo điều kiện cho lưu chất chuyển hướng êm hơn.

Co hàn bán kính ngắn (Short Radius – SR)

Co SR có bán kính cong bằng đúng đường kính danh nghĩa. Loại này thích hợp với các vị trí có không gian lắp đặt hạn chế hoặc yêu cầu tiết kiệm diện tích.

Theo bề mặt

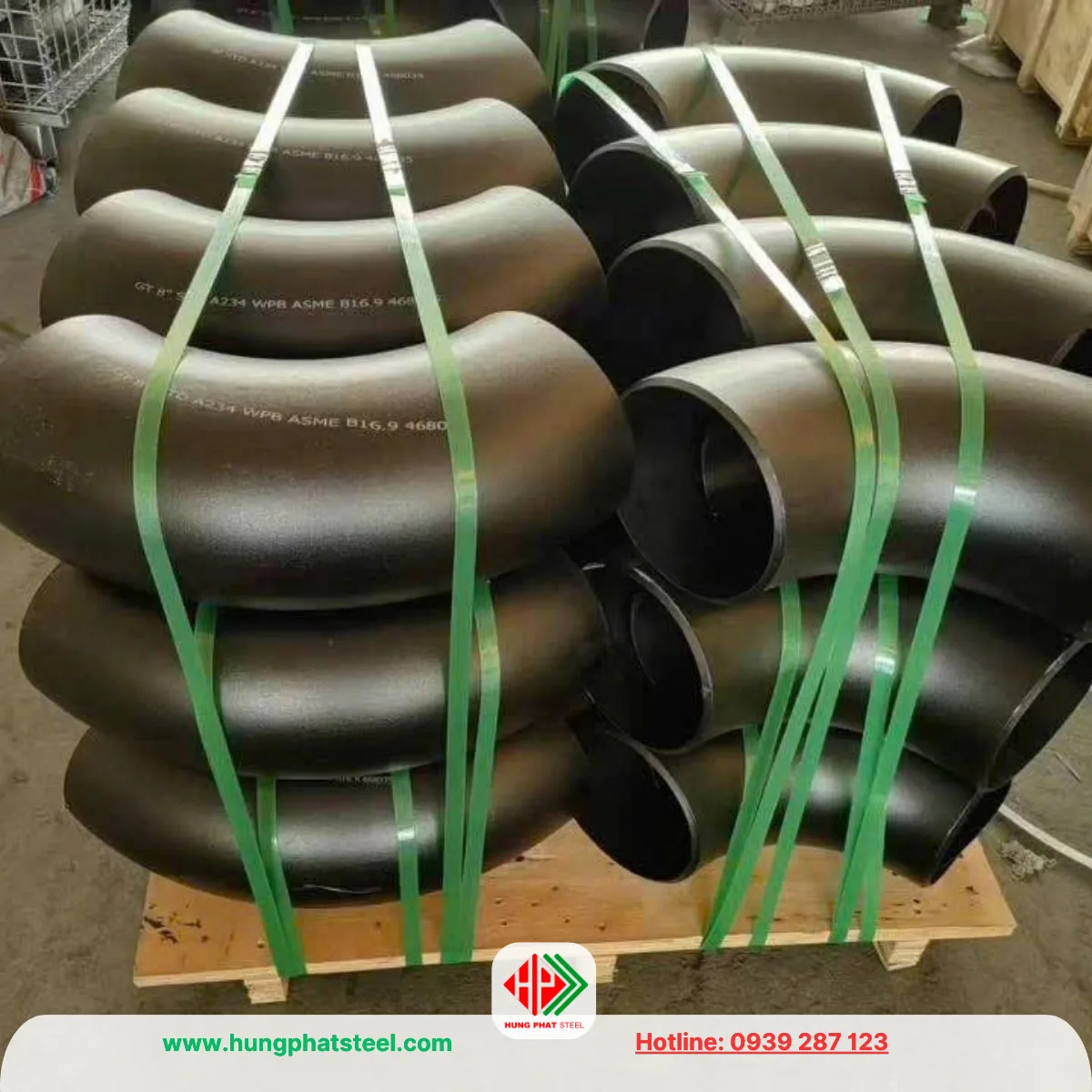

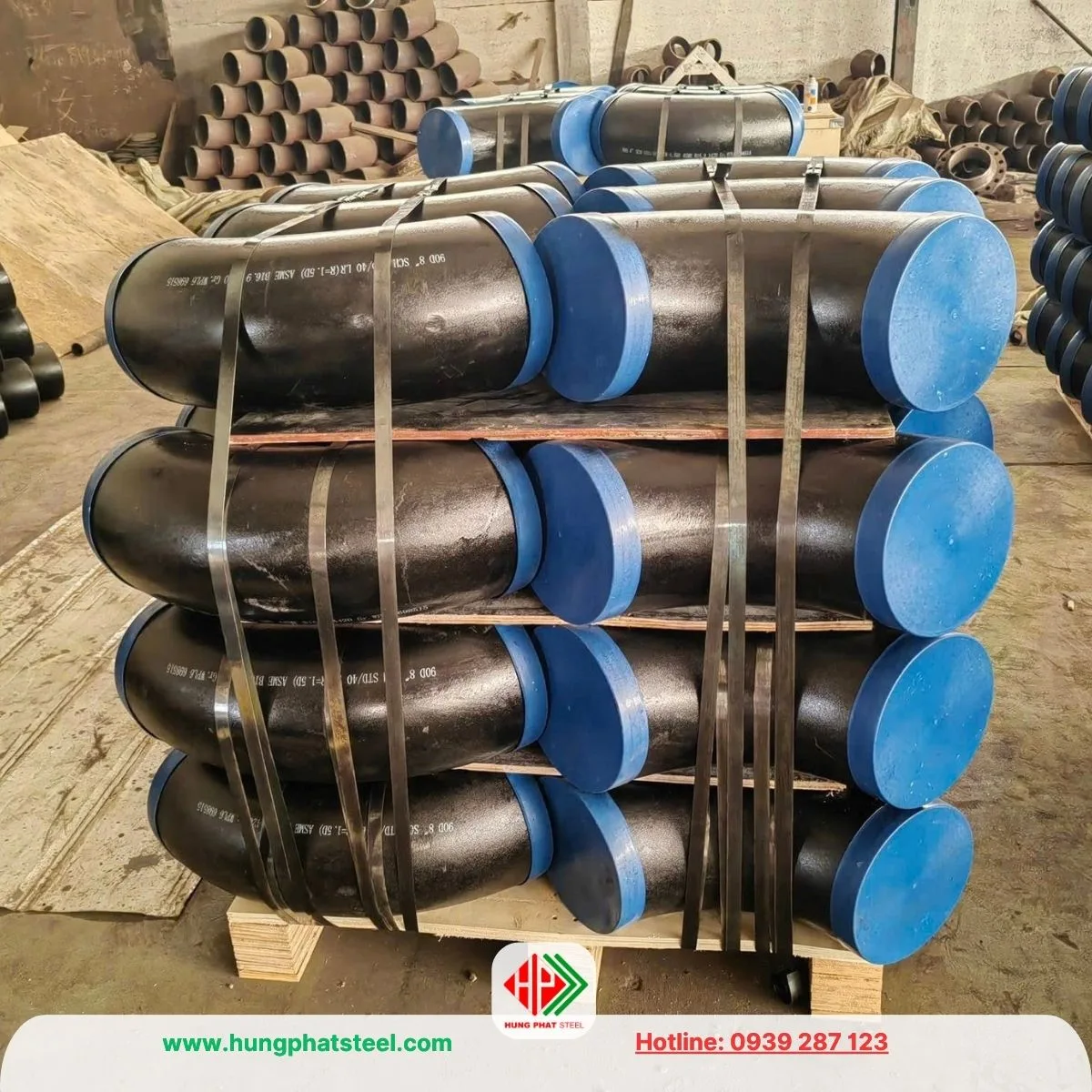

Co hàn đen DN200

Co hàn đen được sản xuất từ thép carbon và phủ dầu chống gỉ để bảo vệ bề mặt trong quá trình lưu kho và vận chuyển.

Loại này thường được sử dụng trong:

Ưu điểm của co hàn đen là giá thành hợp lý, dễ hàn và phù hợp với các hệ thống chịu áp lực lớn.

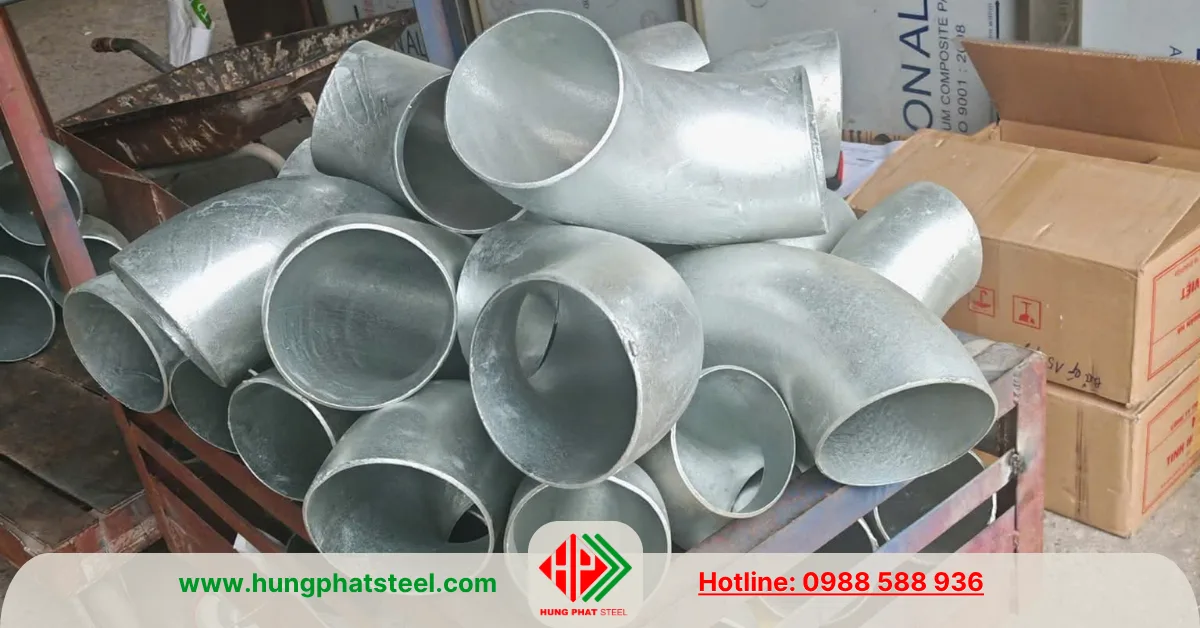

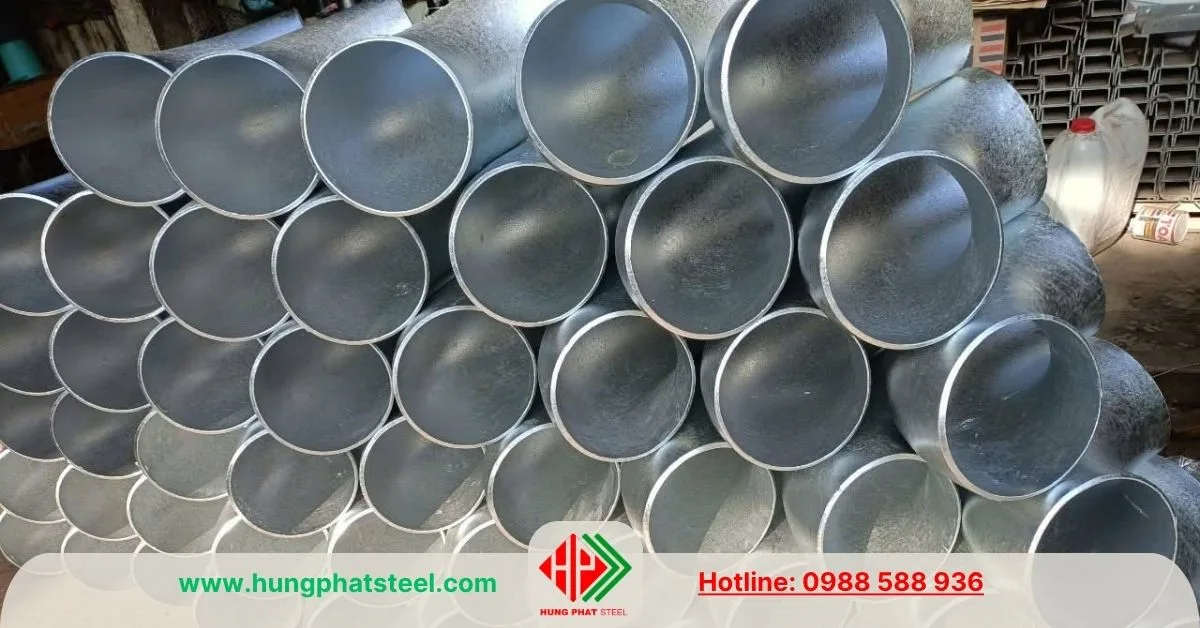

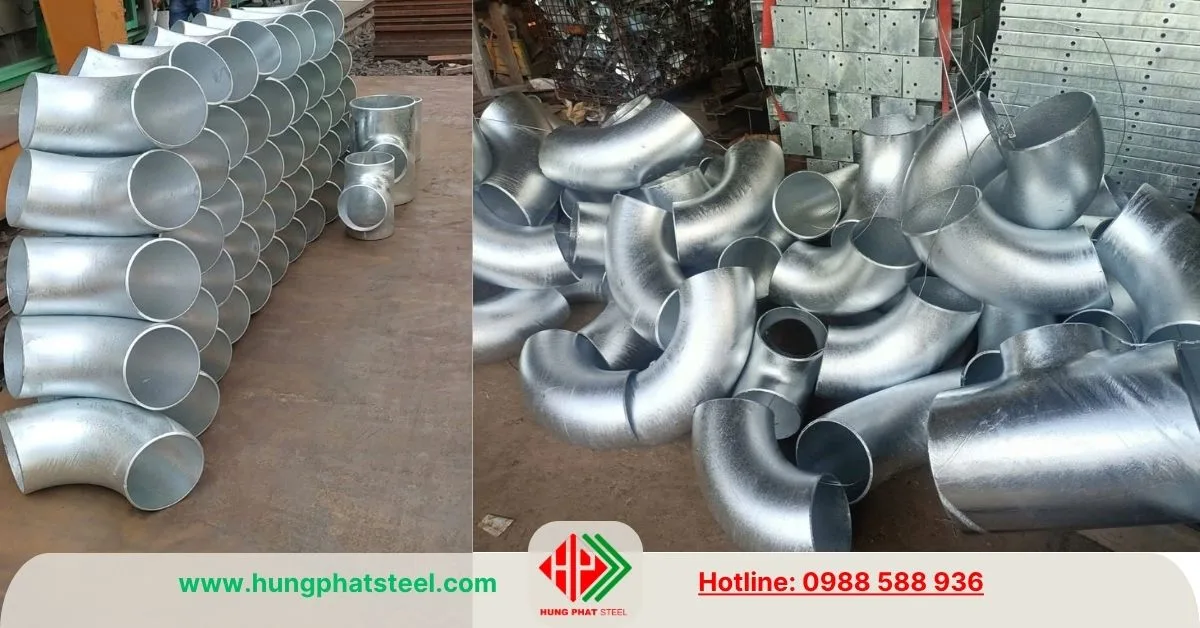

Co hàn mạ kẽm DN200

Co hàn mạ kẽm được phủ lớp kẽm nhằm tăng khả năng chống oxy hóa và ăn mòn.

Loại này thích hợp cho:

Hệ thống cấp nước.
Công trình ngoài trời.
Nhà máy xử lý nước.
Môi trường có độ ẩm cao.
Các khu vực ven biển.

Theo độ dày

Co hàn DN200 được sản xuất với nhiều cấp độ dày khác nhau.

SCH20 thường dùng cho hệ thống áp suất thấp hoặc trung bình.
SCH40 là quy cách phổ biến nhất, phù hợp với nhiều công trình công nghiệp và dân dụng.
SCH80 được sử dụng trong hệ thống hơi, dầu khí và các đường ống áp lực cao.
SCH160 là loại có thành rất dày, chuyên dùng trong ngành hóa dầu, nhiệt điện và các hệ thống có áp suất làm việc đặc biệt lớn.

Tiêu chuẩn sản xuất

Co hàn DN200 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo chất lượng và khả năng lắp ghép đồng bộ.

Các tiêu chuẩn phổ biến gồm:

ASME B16.9 – Quy định về kích thước và yêu cầu kỹ thuật đối với phụ kiện hàn đối đầu.
ASTM A234 WPB – Tiêu chuẩn vật liệu thép carbon dùng cho phụ kiện chịu áp lực.
MSS SP-75 – Áp dụng cho phụ kiện sử dụng trong hệ thống áp lực cao.
ANSI B16.28 – Tiêu chuẩn cho một số loại co hàn bán kính ngắn.

Việc tuân thủ các tiêu chuẩn này giúp sản phẩm đáp ứng yêu cầu về kích thước, độ dày, khả năng chịu áp lực và tuổi thọ sử dụng.

Ứng dụng của co hàn DN200 (Cút thép D219)

Co hàn DN200 được sử dụng trong nhiều lĩnh vực nhờ khả năng chịu lưu lượng lớn và độ bền cao.

Trong hệ thống cấp nước đô thị, phụ kiện được lắp đặt tại các tuyến ống truyền tải chính và trạm bơm để thay đổi hướng đường ống.

Đối với hệ thống PCCC, DN200 thường được sử dụng cho đường ống cấp nước chính tại các khu công nghiệp, nhà xưởng, trung tâm logistics và các công trình quy mô lớn.

Trong ngành nhiệt điện và năng lượng, co hàn DN200 được sử dụng trong hệ thống hơi, nước cấp lò hơi và hệ thống làm mát.

Ngành dầu khí sử dụng phụ kiện này trên các tuyến đường ống vận chuyển dầu thô, khí tự nhiên, nhiên liệu và các sản phẩm hóa dầu.

Ngoài ra, co hàn DN200 còn được ứng dụng trong:

Lưu ý khi lựa chọn co hàn DN200

Để đảm bảo khả năng lắp đặt và vận hành an toàn, cần lựa chọn đúng đường kính ngoài của ống là 219.1 mm (D219) và xác định chính xác góc chuyển hướng theo bản vẽ thiết kế.

Độ dày của co hàn phải đồng bộ với độ dày của đường ống. Các hệ thống áp suất cao nên ưu tiên sử dụng SCH80 hoặc SCH160 để đảm bảo độ bền và chất lượng mối hàn.

Nếu hệ thống hoạt động trong môi trường có độ ẩm cao hoặc ngoài trời, co hàn mạ kẽm sẽ là lựa chọn phù hợp nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ sử dụng.

Ngoài ra, nên lựa chọn sản phẩm được sản xuất theo tiêu chuẩn quốc tế và có đầy đủ chứng từ CO, CQ để đảm bảo chất lượng và đáp ứng yêu cầu kỹ thuật của dự án.

Tại đây phân phối co hàn DN200 (8 Inch, Cút thép D219)

Thép Hùng Phát là đơn vị chuyên phân phối co hàn DN200 (8 Inch, cút thép D219) với đầy đủ chủng loại phục vụ các công trình cấp thoát nước, PCCC, dầu khí, nhiệt điện, xử lý nước và công nghiệp trên toàn quốc. Công ty cung cấp co hàn đen, co hàn mạ kẽm, co hàn 45°, co hàn 90°, co hàn 180°, co hàn bán kính dài (LR) và co hàn bán kính ngắn (SR), cùng các quy cách SCH20, SCH40, SCH80 và SCH160.

Các sản phẩm đều được sản xuất theo tiêu chuẩn ASME B16.9 và ASTM A234 WPB, đảm bảo độ chính xác về kích thước, khả năng chịu áp lực và độ bền trong quá trình sử dụng. Hàng hóa luôn có sẵn tại kho với số lượng lớn, bao gồm cả hàng sản xuất trong nước và hàng nhập khẩu, đáp ứng nhanh nhu cầu của các dự án từ dân dụng đến công nghiệp.

Thép Hùng Phát đồng thời hỗ trợ tư vấn kỹ thuật, báo giá nhanh, cung cấp đầy đủ chứng từ CO, CQ và giao hàng trên toàn quốc, giúp khách hàng lựa chọn đúng sản phẩm và đảm bảo tiến độ thi công.
