Mặt bích gia công theo đơn đặt hàng

Công ty cổ phần Thép Hùng Phát chuyên sản xuất Mặt bích gia công theo tiêu chuẩn ANSI, JIS, BS, & DIN Mặt bích BS4504-PN16, sản phẩm phụ kiện chuyên kết nối đường ống. Các loại mặt bích mục đích chính dùng để kết nối ống với nhau trong quá trình vận hành các bộ phận liên kết tạo khơi thông dòng chảy.

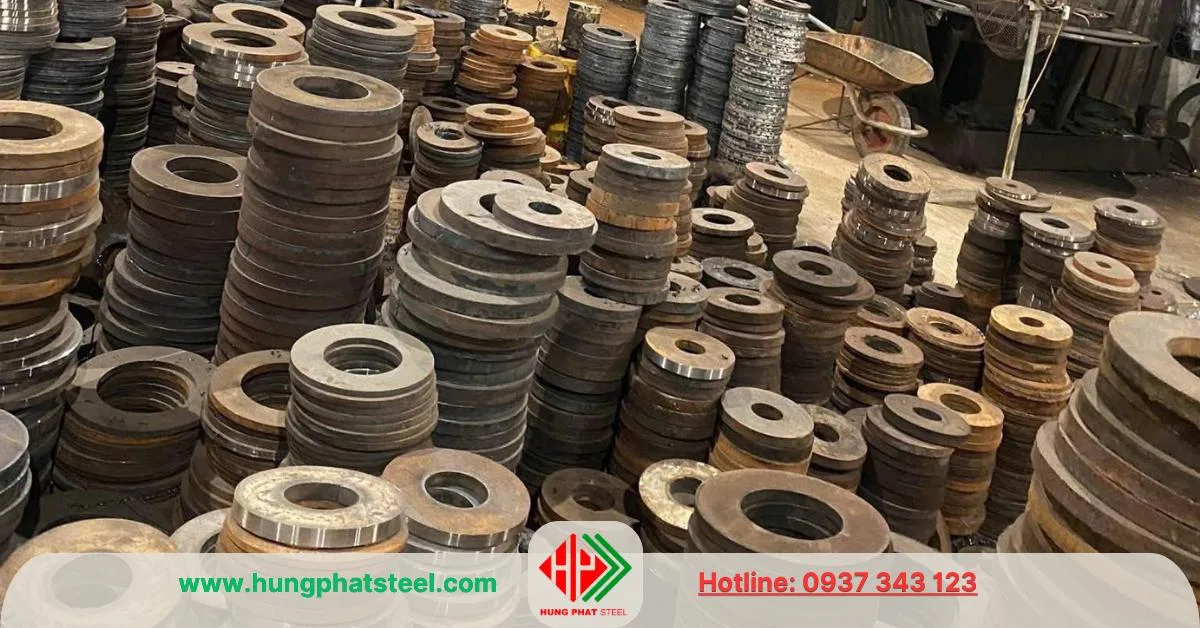

Thép Hùng Phát nhận gia công mặt bích:

Mặt Bích Thép, Mặt Bích Inox
mặt bích mù các loại
Tiêu chuẩn: ANSI 150,BS 4504, JIS 2220, DIN 2729
Kích thước: đường kính mặt bích có thể gia công từ DN15- DN1000.
Mặt bích sau khi gia công được chúng tôi xử lý qua công đoạn tôi cao tần đảm bảo chất lượng của sản phẩm, an toàn sử dụng trong các môi trường áp suất cao, chịu mài mòn dưới tác động của môi trường axit.

Mục lục

Mặt bích gia công theo yêu cầu

Mặt bích hay còn gọi là bích nối. Là một dòng phụ kiện đường ống có kiểu dáng tròn, rỗng hoặc đặc.
Không còn xa lạ với những đơn vị thi công hệ thống đường ống, đội ngũ quản lý hệ thống đường ống, quản lý và xây dựng cơ sở hạ tầng, các đơn vị mua bán vật tư đường ống.
Mặt bích là một sự liên kết không thể thiếu để chống lại sự rỏ rỉ đường ống, đảm bảo hiệu suất, an toàn kỹ thuật đường ống, Mặt bích tạo sự kết nối chắc chắn các khớp ống với nhau mà hiện nay không phụ kiện nào có thể thay thế.

Mặt bích gia công theo yêu cầu là gì?

Mặt bích gia công theo yêu cầu là sản phẩm được sản xuất theo đơn đặt hàng từ DN15-DN1000. Đáp ứng được các nhu cầu của khách hàng về:

Chất liệu: Chất liệu mặt bích đồng bộ với chất liệu ống như: Thép, Inox, Nhựa, Gang, Đồng….
Kích thước: Kích thước phù hợp để có thể cho đường ống lọt qua.
Kiểu dáng: Mục đích sử dụng sẽ chọn kiểu dáng phù hợp như mặt bích ren, mặt bích hàn cổ, mặt bích hàn đúc, mặt bích mù, mặt bích lỏng….
Tiêu chuẩn kỹ thuật : những tiêu chuẩn phổ biến là JIS, DIN, BS, ANSI, ASME, EN… việc tuân theo tiêu chuẩn giúp nâng cao chất lượng, quy cách, an toàn kỹ thuật của mặt bích.

Mục đích chung là để phù hợp với thông số kỹ thuật cụ thể mà khách hàng cung cấp và thông số này phù hợp và đồng bộ với hệ thống đường ống của khách hàng.

Mặt bích dùng để làm gì?

Mặt bích thường thấy là phụ kiện nối ống, nối van ở các hệ thống đường ống quy mô từ nhỏ đến lớn như:

Hệ thống cấp thoát nước: dân dụng, tòa nhà, đô thị, nông thôn, công ty, nhà xưởng, trường học, khu dân cư…
Hệ thống khí nén : nhà máy, xí nghiệp, lò đốt, hò hơi…
Hệ thống công nghiệp năng lượng: dầu khí, nhiên liệu, năng lượng điện, hệ thống làm mát…
Hệ thống hóa chất: ống dẫn chứa hóa chất, hóa học, sinh học, thực phẩm, phân thuốc, y tế…v.v.

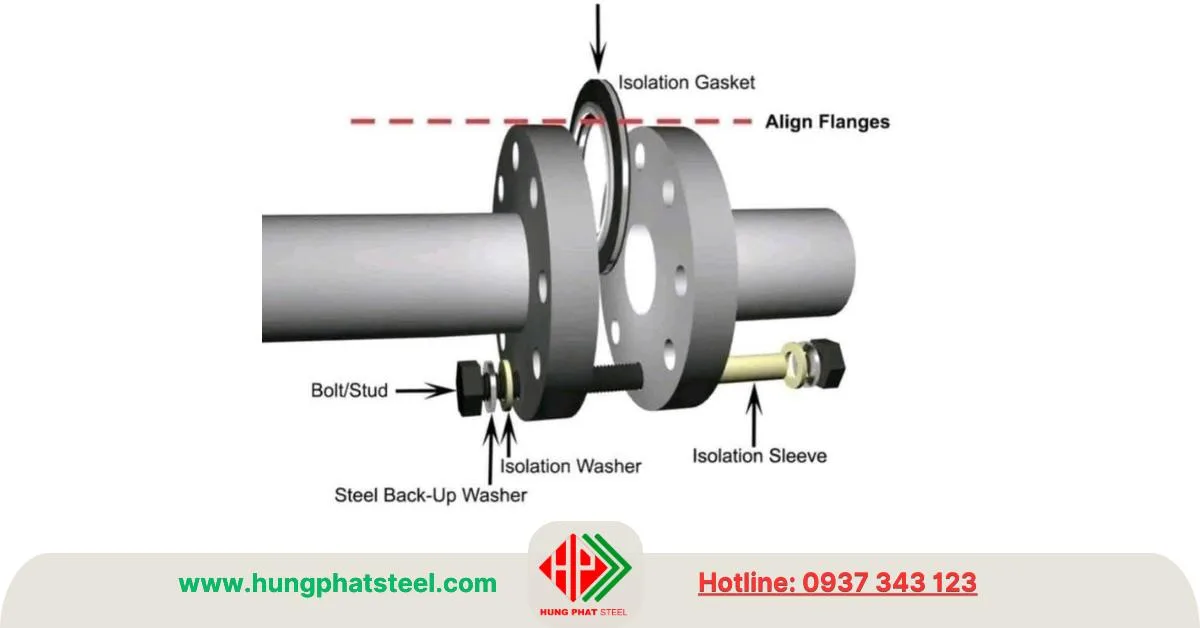

Cách thi công lắp đặt mặt bích:

Mặt bích sẽ hàn vào đầu 2 ống, hoặc van bơm, hoặc các thiết bị đo lường điều khiến khác.
Sau đó kết nối bằng bulong siết chặt.
Mặt bích giúp các đường ống và phụ kiện được kết nối đơn giản và có thể thay thế bảo trì dễ dàng hơn.

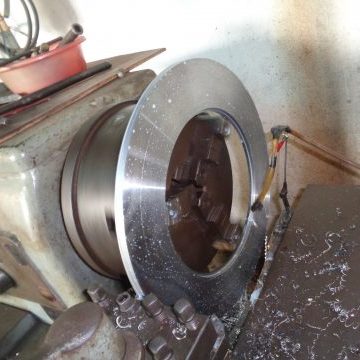

Gia công mặt bích kim loại

Chọn vật liệu gia công mặt bích kim loại bao gồm: Thép Carbon, Thép Hợp Kim, Thép không rỉ (INOX 304 hoặc INOX 316).

Vật liệu gia công mặt bích phải đáp ứng được:

Yêu cầu kỹ thuật : Độ bền, độ cứng, độ dẻo, độ chịu nhiệt, khả năng chống ăn mòn…
Phù hợp với hệ thống đường ống: Chịu được áp suất ống, nhiệt độ độ ẩm của môi trường đường ống, chịu được vật liệu đi qua (chất lỏng hoặc khí hoặc hóa chất)
Đáp ứng được tiêu chuẩn sản xuất: JIS, DIN, BS, ANSI, ASME, EN…
Vật liệu phù hợp với quy trình gia công: Vật liệu phải có khả năng vượt qua được quá trình gia công phay tiện, đục lỗ, tôi luyện… Không được quá cứng hoặc quá mềm, sẽ xảy ra sai số trong quá trình gia công dẫn đến chất lượng mặt bích không đảm bảo.

Quy trình gia công mặt bích tại Thép Hùng Phát

Bước 1. Tiếp nhận đơn đặt hàng

Tiếp nhận thông tin nhu cầu từ khách hàng:

Khách hàng cung cấp thông tin chi tiết về mặt bích muốn gia công gồm: chất liệu, kích thước, kiểu dáng, tiêu chuẩn, mục đích sử dụng…

Thiết kế bản vẽ: Thiết kế lên bản vẽ chi tiết cho mặt bích sắp gia công, bản vẽ bao gồm chất liệu, kích thước, tiêu chuẩn kỹ thuật, dung sai. Bản vẽ sẽ được cả khách hàng và đơn vị sản xuất cùng xem xét và phê duyệt trước khi tiến hành sản xuất.
Chọn vật liệu: Vật liệu phải được kiểm tra chất lượng, tiêu chuẩn sản xuất, đặc tính cơ học và hóa học để có khả năng chịu được áp lực gia công.
Báo giá và xác nhận đặt hàng: Đơn vị gia công mặt bích sẽ báo giá và bên đặt hàng xác nhận đơn hàng. Bên gia công sẽ cho tiến hành gia công sau khi được xác nhận đặt hàng.

Bước 2. Gia công thô mặt bích

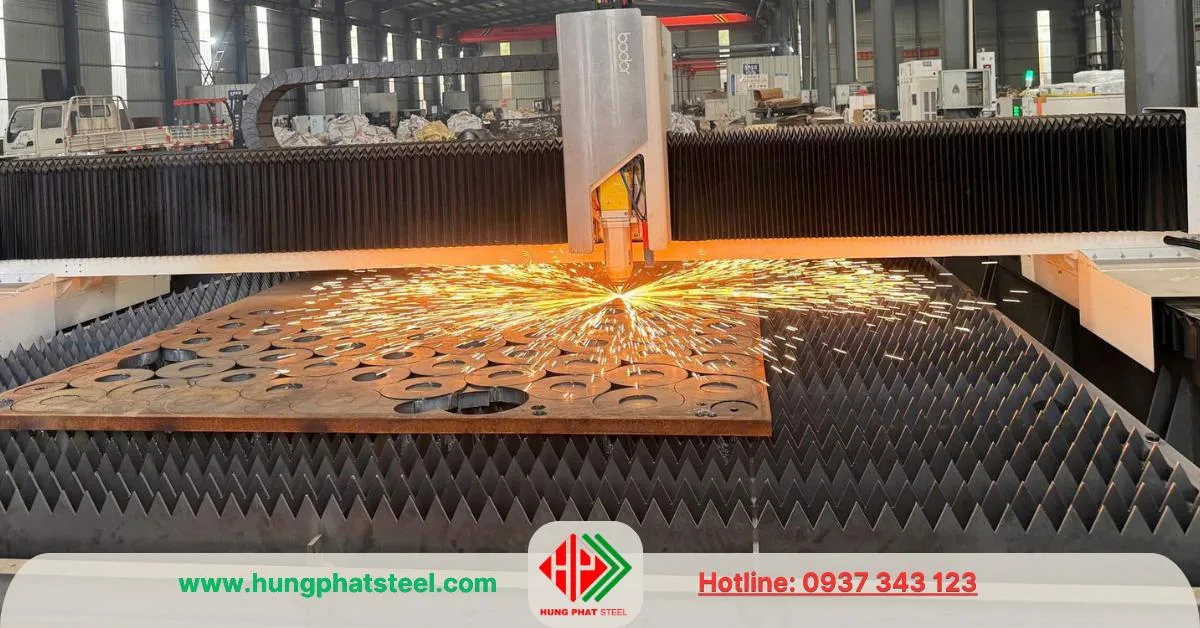

Cắt vật liệu:

Dụng cụ sử dụng: Máy Plasma, máy CNC, máy cưa, máy phay, máy tiện…
Quy trình: Vật liệu sẽ được đo vẽ rồi được cắt theo kích thước đảm bảo ra kích thước gần đúng nhất rồi chuẩn bị cho quá trình tiếp theo.

Mài mịn mặt bích thô:

Dụng cụ sử dụng: Máy mài đá, mài cước, bánh xe mài..
Quy trình: Mặt bích sẽ được đánh bóng, mài mịn, loại bỏ các vết xước, vết nứt. Sau quá trình này mặt bích sẽ có độ chính xác cao hơn.

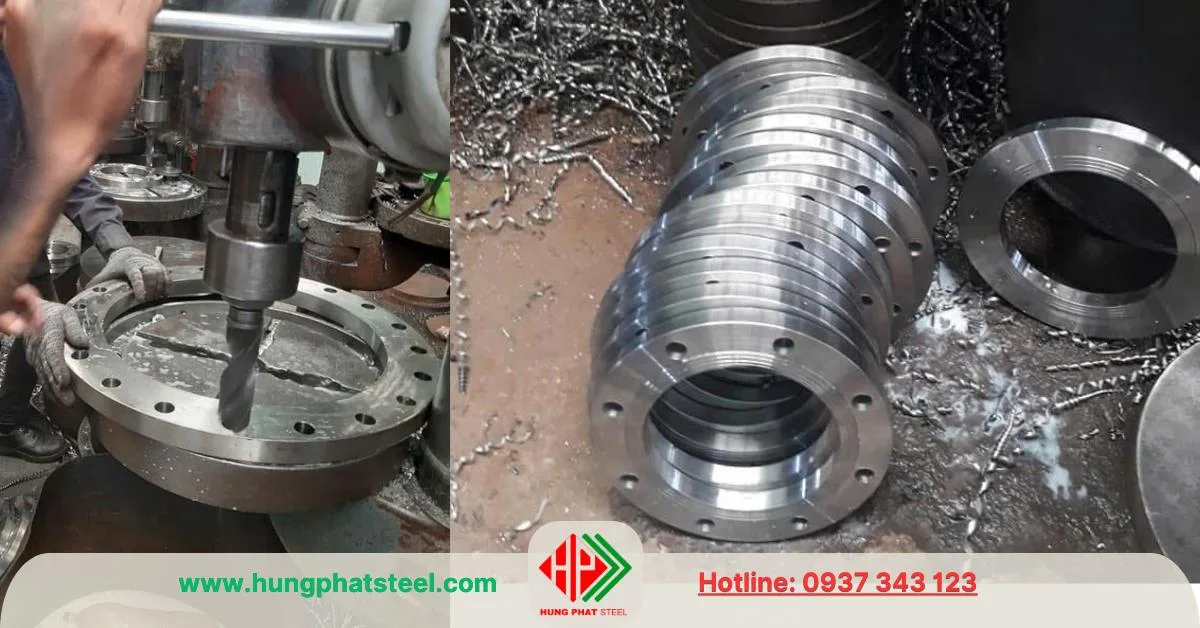

Tạo lỗ bulong, hoặc tiện ren (nếu có)

Dụng cụ sử dụng: Máy khoan từ, máy khoan cơ, máy dập đột, máy tiện ren, máy taro…
Quy trình: Mặt bích sẽ được tạo các lỗ phù hợp với đường kính ống hoặc phụ kiện. Mặt bích thô sẽ được đánh dấu và chia các lỗ thật chính xác để xác định vị trí khoan.

Tạo gân mặt bích (hoặc phay phẳng)

Dụng cụ sử dụng: Máy phay, máy tiện….
Quy trình: Mặt bích sẽ được tạo các gân rãnh để tăng độ bám dính lên các phụ kiện như Ron (joint) Phốt (Pos). (Hoặc phay mịn tùy nhu cầu của khách hàng)

Bước 3. Tôi luyện mặt bích gia công

Dụng cụ sử dụng : Lò tôi cao tần
Quy trình: Sau khi được tôi cao tần. Mặt bích sẽ cứng hơn, bền hơn, tăng tuổi thọ, chịu áp suất tốt hơn…

Bước 4. Bảo vệ mặt bích gia công

Dụng cụ sử dụng: Sơn phủ chống rỉ hoặc mạ kẽm.
Mục đích: Để tăng khả năng chống ăn mòn cho mặt bích, mặt bích sẽ cứng hơn, tuổi thọ cao hơn…

Bước 5. Đo lường chất lượng mặt bích gia công

Để có thể lưu thông sử dụng trên thị trường thì mặt bích cần vượt qua bài kiểm tra chất lượng, gồm:

Độ chính xác trong quy cách:

Thiết bị sử dụng: Máy đo lỗ, thước đo, máy đo điện tử…
Kết quả: Sản phẩm mặt bích gia công xuất xưởng phải có quy cách chính xác

Kiểm tra Độ bền:

Thiết bị sử dụng: Máy kéo, máy nén, máy uốn, máy đo độ cứng, nung chảy…
Kết quả: Mặt bích gia công thành phẩm phải đạt độ cứng, bền, dẻo, chịu được nhiệt độ cao…

Kiểm tra Độ bám dính

Thiết bị sử dụng: Máy đo độ bám dính…
Kết quả: Mặt bích gia công có độ bám dính tốt với Ron (Joint) Phốt (Pos)

Kiếm tra áp suất:

Thiết bị sử dụng: Máy đo áp suất..
Kết quả: Mặt bích gia công chịu được áp suất đường ống…

Kiểm tra phát hiện lỗi:

Thiết bị sử dụng: Máy siêu âm, máy từ tính…
Kết quả: Mặt bích gia công thành phẩm không có vết nứt, hay khuyết tật nào, đảm bảo an toàn cho hệ thống về sau.

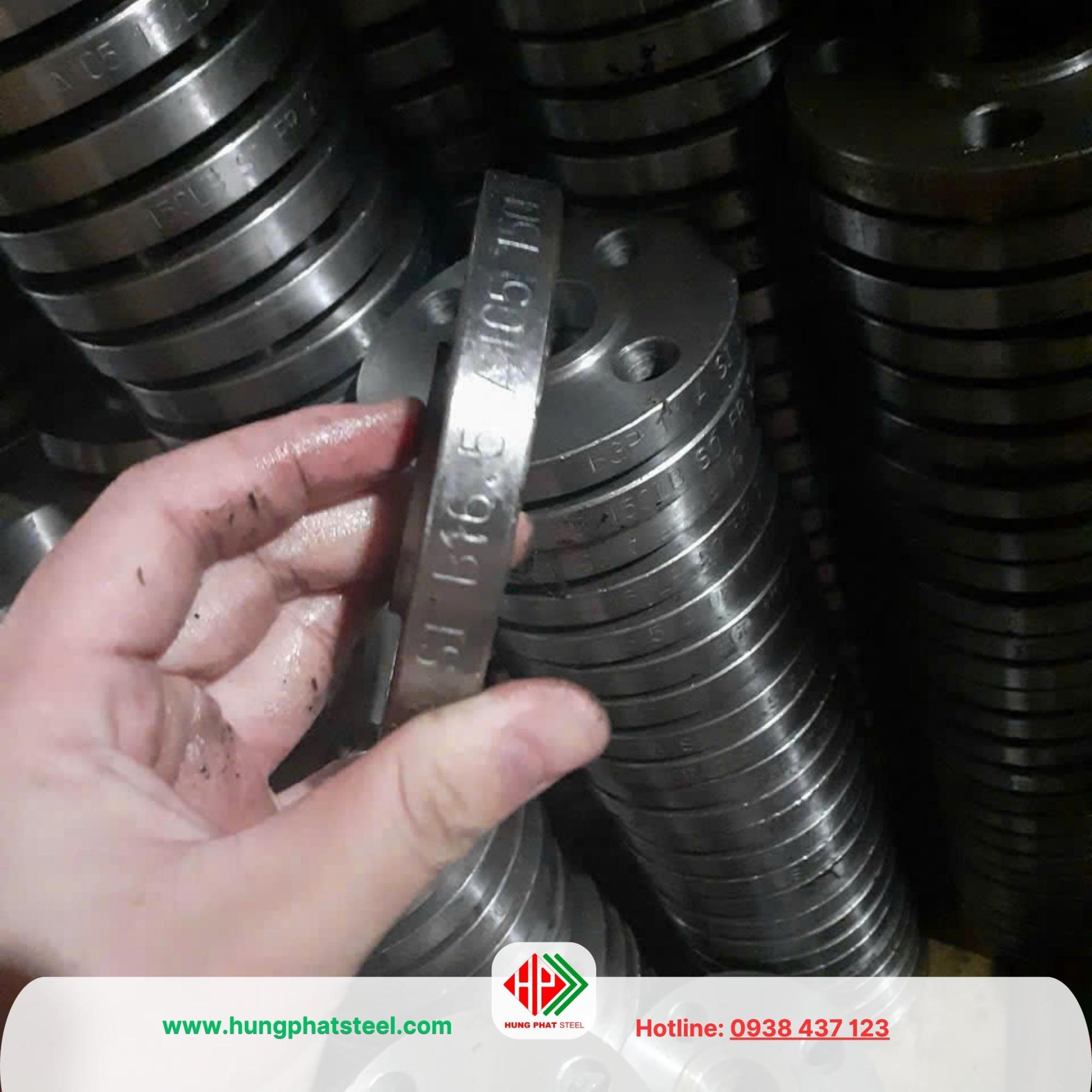

Bước 6. Đóng số ký hiệu mặt bích

Đóng số ký hiệu mặt bích là bước rất quan trọng cuối cùng trước khi mặt bích được lưu thông sử dụng.
Việc đóng số ký hiệu giúp người dùng có thể nắm rõ thông tin sử dụng đúng cách, phù hợp và đồng bộ với hệ thống đường ống.

Nội dung đóng số ký hiệu mặt bích gồm:

Tên sản phẩm, kích thước, áp suất, tiêu chuẩn, thông tin nhà sản xuất.

Mỗi quốc gia, tổ chức hoặc tiêu chuẩn sẽ có một quy định đóng số ký hiệu khác nhau. Và MSS SP-25 là một trong những quy định đóng số ký hiệu phổ biến. MSS SP-25 quy định rằng:

ID XX : Theo đó ID là đường kính trong. XX là kích thước đường kính trong của mặt bích
OD XX: Theo đó OD là đường kính ngoài. XX là kích thước đường kính ngoài của mặt bích.
THK XX: Theo đó THK là độ dày. XX là kích thước độ dày của mặt bích
STANDARD Theo đó STANDARD là tiêu chuẩn. XXXX là mã tiêu chuẩn của mặt bích
PRESSURE CLASS XX: Theo đó PRESSURE là áp suất. XX là mã áp suất của mặt bích.
MATERIAL XX: Theo đó MATERIAL là vật liệu. XX là mã vật liệu mặt bích
NUMBER OF HOLES XX: Theo đó NUMBER OF HOLES là số lỗ bulong. XX là số lỗ bulong có trên mặt bích.

Bước 7. Làm sạch – Đóng Gói – Giao hàng

Mặt bích gia công thành phẩm sẽ trải qua quá trình làm sạch bazo, bụi mịn, bằng máy đánh bụi, thổi hơi làm sạch.

Sau đó đóng gói theo số lượng đặt hàng và giao tới cho đơn vị đặt hàng.

Các tiêu chuẩn của mặt bích gia công

Mặt bích gia công được sản xuất dựa trên các tiêu chuẩn quốc tế nhằm đảm bảo chất lượng và tính toán tương thích trong sử dụng. Dưới đây là các phổ tiêu chuẩn:

ASME/ANSI B16.5 : Tiêu chuẩn Mỹ ứng dụng cho kích thước sản phẩm thép từ NPS 1/2 đến NPS 24.
ASME B16.47 : Tiêu chuẩn cho mặt kích thước lớn (NPS 26 đến NPS 60), bao gồm hai loại Series A và Series B.
DIN (Deutsches Institut für Normung) : Tiêu chuẩn Đức, phổ biến tại châu Âu, ví dụ DIN 2576 (PN10), DIN 2633 (PN16).
JIS B2220 : Tiêu chuẩn công nghiệp Nhật Bản, ứng dụng cho thiết bị với các năng lượng 5K, 10K, 16K, 20K.
EN 1092-1 : Tiêu chuẩn Châu Âu dành cho mặt thép với các loại PN6 đến PN40.
ISO 7005 : Tiêu chuẩn quốc tế quy định kích thước và thông số kỹ thuật của trang trí.
GB/T 9112-9131 : Tiêu chuẩn quốc gia Trung Quốc về thiết kế và sản xuất sinh học.
API 6A : Tiêu chuẩn dành riêng cho mặt trận trong ngành dầu khí, chịu áp lực cao.

Tính năng chính của các tiêu chuẩn:

Quy định định nghĩa kích thước (NPS hoặc DN).
Áp dụng định nghĩa (Class hoặc PN).
Loại vật liệu (thép carbon, inox, hợp kim).
Phân loại mặt tàn: cổ hàn, mặt mù, ren, hàn lồng, hàn bọc…

Tiêu chuẩn này đảm bảo công nghiệp có thể chịu được áp lực, nhiệt độ và phù hợp với các hệ thống đường ống trong công nghiệp, dầu khí, hóa chất và các lĩnh vực khác.

Một số mẹo đóng gói và bảo quản mặt bích

Đóng gói: Mặt bích nên được đóng gói bằng bao bì chịu tải hoặc thùng gỗ và xếp gọn, để đảm bảo mặt bích giữ nguyên kết cấu khi đến với công trình, không bị móp méo, trầy xước.
Bảo quản: Nên để mặt bích ở nơi thoáng mát, khô ráo, không nên để ngoài trời nắng mưa gây hư hỏng mặt bích, Không nên để gần nơi có độ muối cao, acid cao gây ăn mòn mặt bích.

*Mẹo: Có thể bôi một lớp dầu nhớt lên mặt bích để tăng khả năng chống ăn mòn cho mặt bích.

Đơn vị gia công mặt bích uy tín chất lượng – Thép Hùng Phát

Hiện nay có rất nhiều đơn vị gia công mặt bích. Tuy nhiên Thép Hùng Phát nổi bật và được các đối tác tin tưởng đặt hàng và duy trì trong rất nhiều năm với nhiều ưu điểm nổi bật:

Là đơn vị kinh nghiệm nhiều năm gia công sản xuất cung vật tư đường ống như : ống thép, Van, Phụ Kiện Đường Ống, Mặt Bích….
Và gia công mặt bích là thế mạnh của Hung Phat Steel bởi đội ngũ nhân viên, kỹ thuật viên giàu kinh nghiệm, am hiểu vật liệu và quy trình sản xuất.
Hệ thống máy móc gia công mặt bích hiện đại, đáp ứng được độ chính xác cao trong gia công cơ khí và đáp ứng sản lượng sản xuất lớn.
Sản phẩm đáp ứng mọi tiêu chuẩn và chứng chỉ, cam kết xuất hóa đơn chứng từ đầy đủ và trách nhiệm dịch vụ bằng hợp đồng kinh tế.
Đội ngũ tư vấn, báo giá nhanh chóng tận tâm, hỗ trợ khách hàng từ khâu báo giá cho đến sản xuất và giao hàng trách nhiệm, an toàn kỹ thuật.

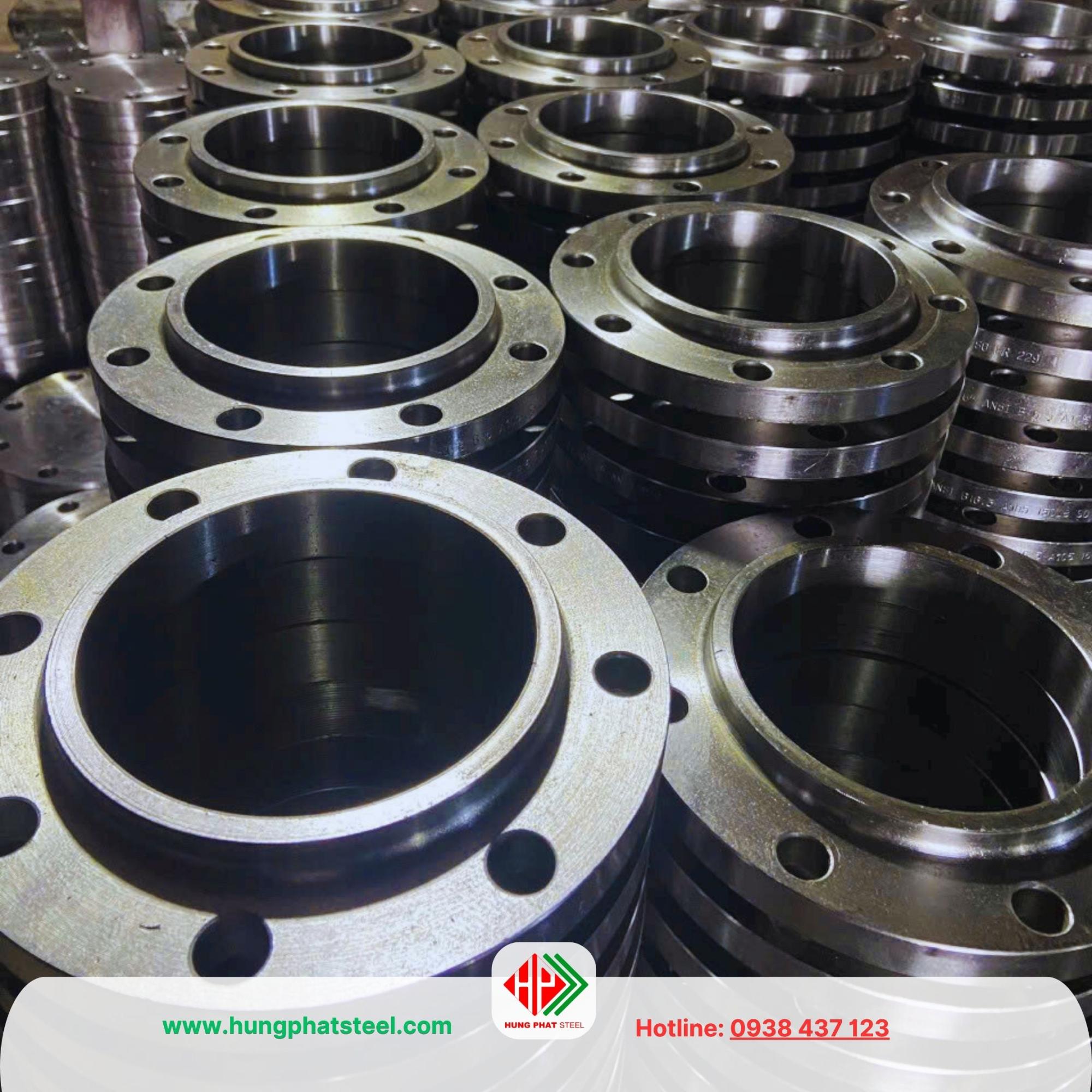

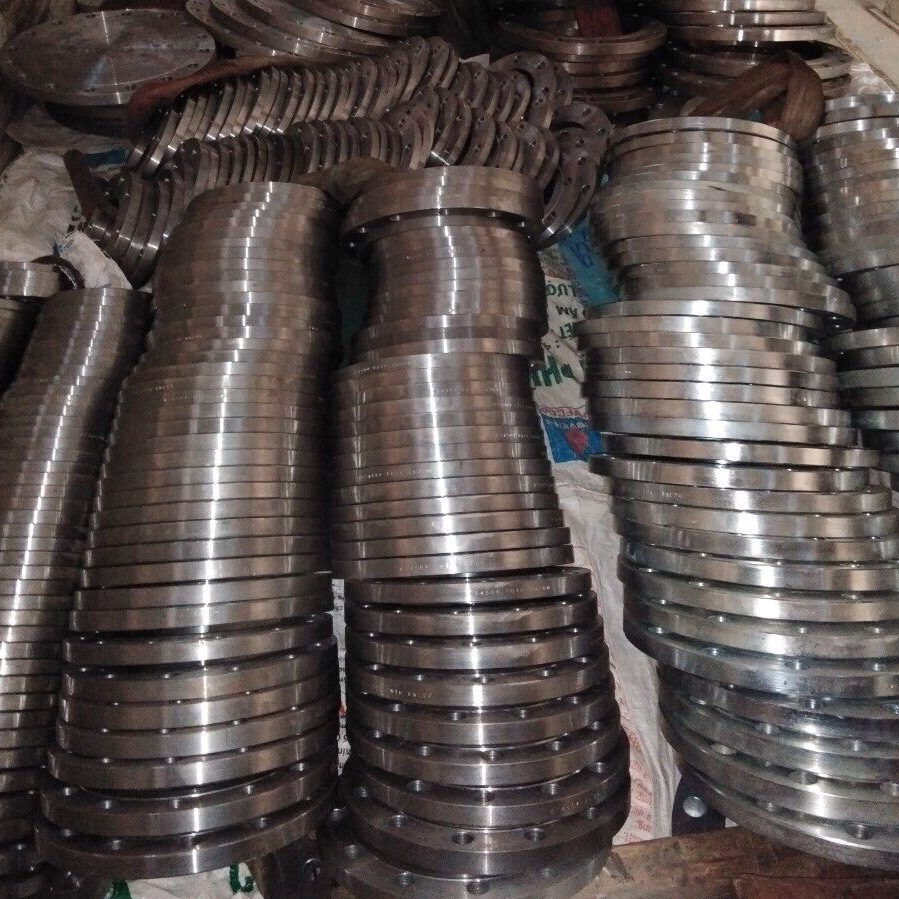

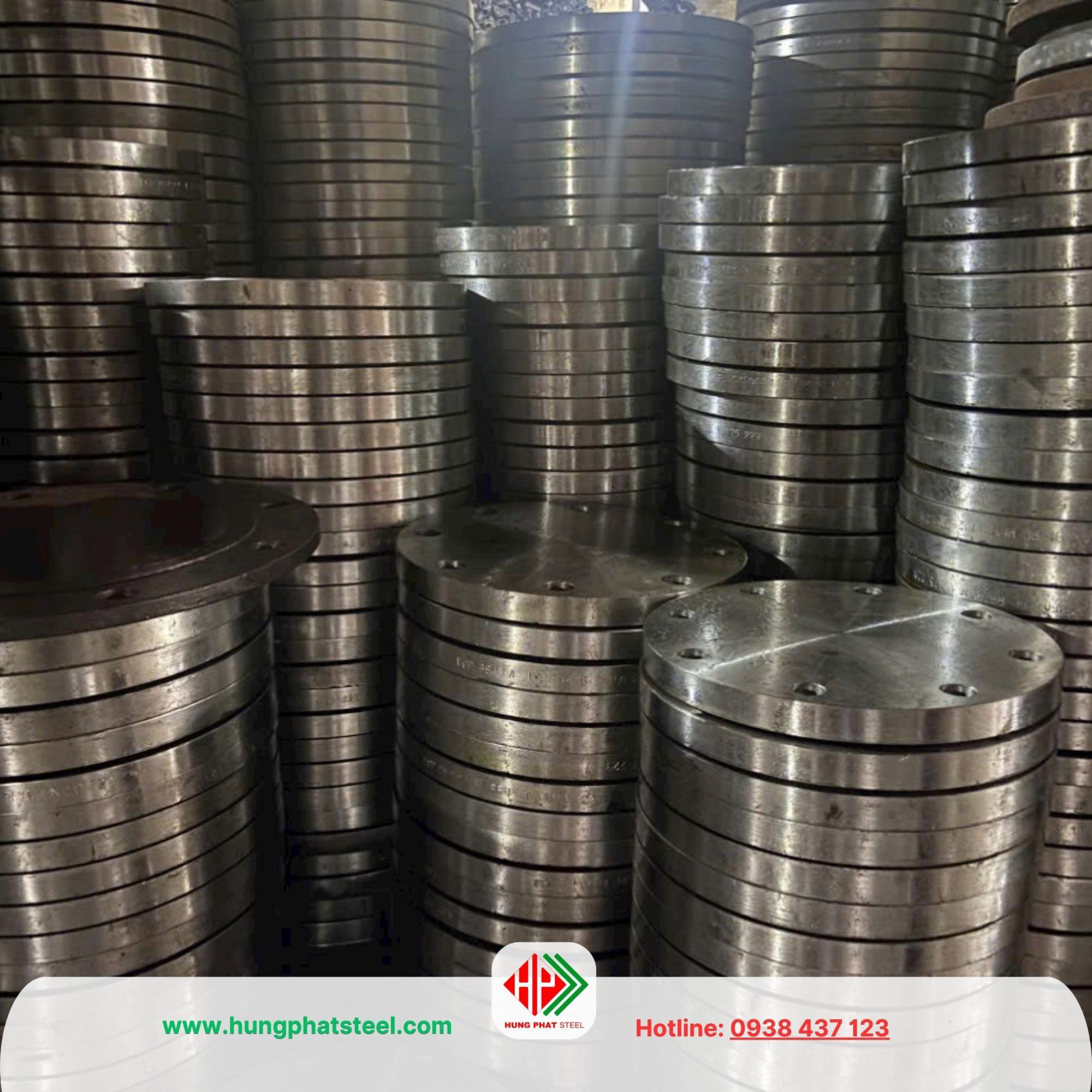

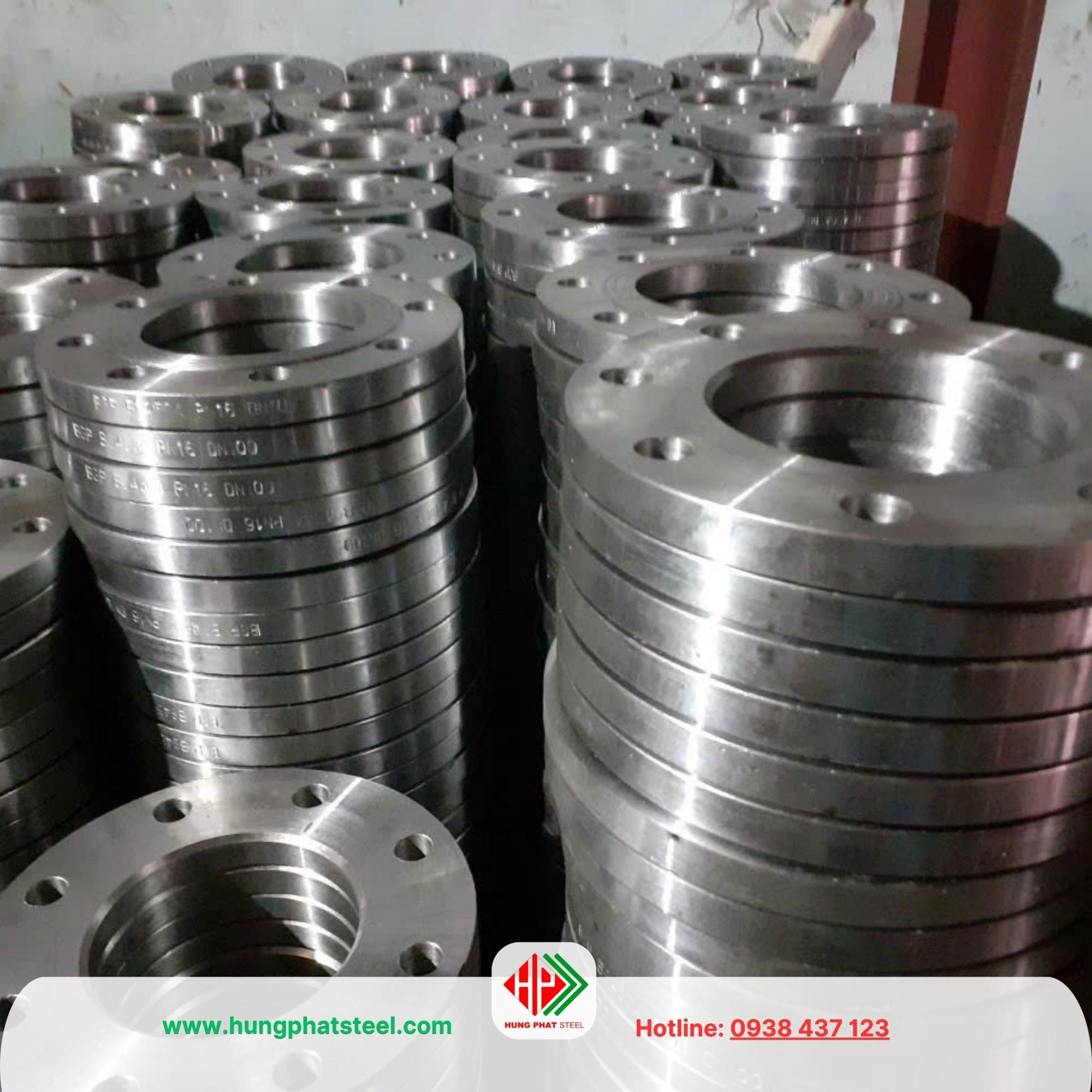

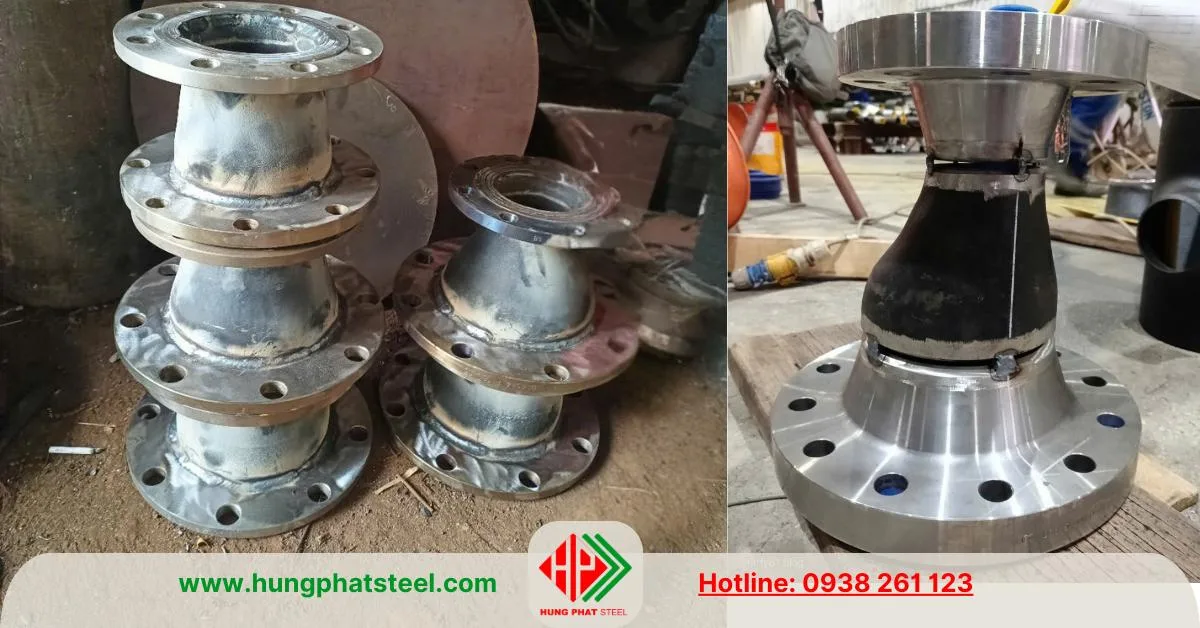

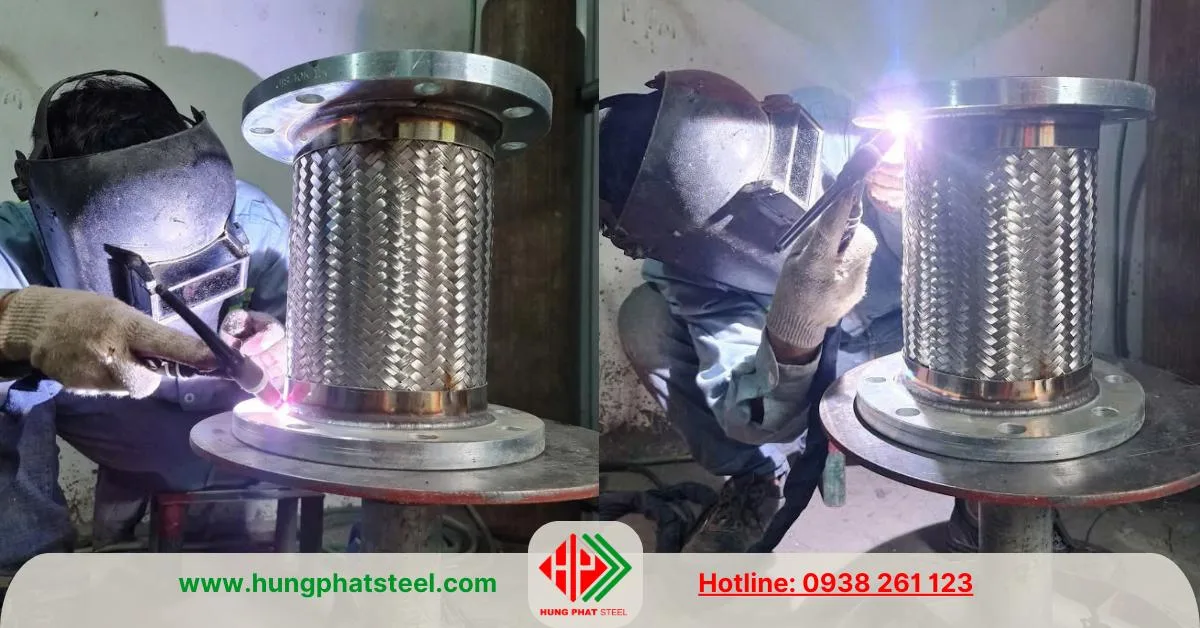

Một số hình ảnh mặt bích gia công tại Hùng Phát Steel

Đơn hàng gia công mặt bích thép tại Hùng Phát

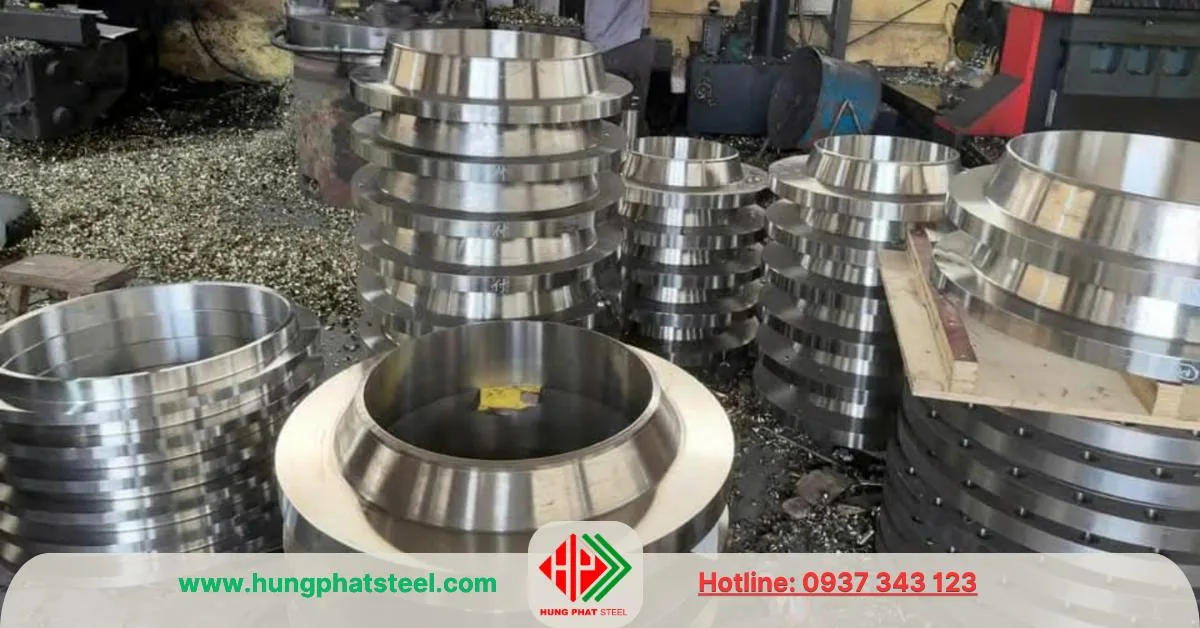

Hùng Phát sản xuất và gia công mặt bích thép

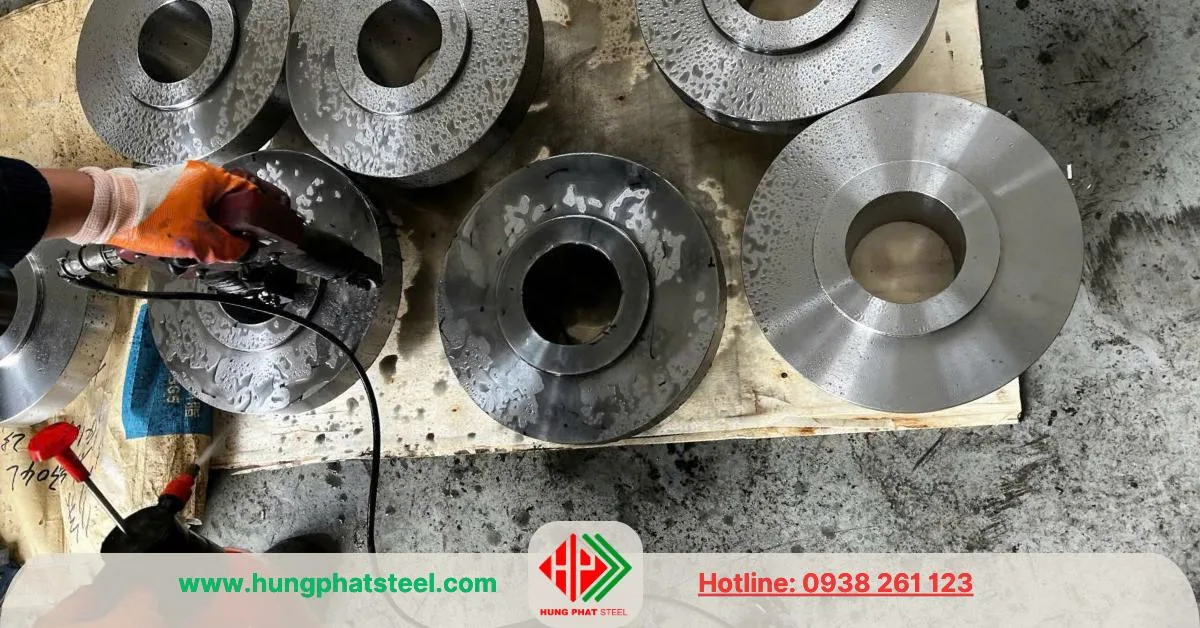

Hình ảnh mặt bích gia công tại Xưởng Hùng Phát

Hình ảnh mặt bích thép được gia công tại Xưởng Thép Hùng Phát

Địa chỉ gia công mặt bích uy tín tại Hồ Chí Minh và Hà Nội

Quý khách có nhu cầu gia công các loại mặt bích, vui lòng Liên hệ tư vấn, báo giá, đặt hàng:

CÔNG TY CỔ PHẦN THÉP HÙNG PHÁT

Trụ sở : Lô G21, KDC Thới An, Đường Lê Thị Riêng, Q12, TPHCM

Kho hàng: số 1769 QL1A, P.Tân Thới Hiệp, Q12, TPHCM

CN Miền Bắc: KM số 1, đường Phan Trọng Tuệ, Thanh Trì, HN.

Đội ngủ tư vấn và Chăm sóc khách hàng:

Sale 1: 0971 960 496 Ms Duyên

Sale 2: 0938 437 123 Ms Trâm

Sale 3: 0909 938 123 Ms Ly

Sale 4: 0938 261 123 Ms Mừng

Một số hình ảnh mặt bích gia công tại Xưởng Hùng Phát

Bảng quy cách và tiêu chuẩn mặt bích

Mặt bích Ansi
Mặt bích BS
Mặt bích JIS
Mặt bích DIN

1.Bảng tiêu chuẩn Mặt Bích Ansi

Bảng thông số tiêu chuẩn các loại mặt bích giúp người dùng, người quản lý hệ thống, người quản lý mua bán cung cấp vật tư theo dõi và chọn lựa cho phù hợp cũng như đồng bộ với hệ thống đường ống.

Tiêu chuẩn mặt bích ANSI Class 150

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính bulong (inches)	Đường kính lỗ bulong (inches)	Vòng tròn bulong (inches)
¼”	3-3/8	4	1/2	0.62	2-1/4
½”	3-1/2	4	1/2	0.62	2-3/8
¾”	3-7/8	4	1/2	0.62	2-3/4
1”	4-1/4	4	1/2	0.62	3-1/8
1-1/4”	4-5/8	4	1/2	0.62	3-1/2
1-1/2”	5	4	1/2	0.62	3-7/8
2”	6	4	5/8	0.75	4-3/4
2-1/2	7	4	5/8	0.75	5-1/2
3	7-1/2	4	5/8	0.75	6
3-1/2	8-1/2	8	5/8	0.75	7
4	9	8	5/8	0.75	7-1/2
5	10	8	3/4	0.88	8-1/2
6	11	8	3/4	0.88	9-1/2
8	13-1/2	8	3/4	0.88	11-3/4
10	16	12	7/8	1	14-1/4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3/4
16	23-1/2	16	1	1.12	21-1/4
18	25	16	1-1/8	1.25	22-3/4
20	27-1/2	20	1-1/8	1.25	25
24	32	20	1-1/4	1.38	29-1/2

Tiêu chuẩn mặt bích ANSI Class 300

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính mặt bích (inches)	Đường kính lỗ bulong (inches)	Đường kính mặt bích (inches)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	3/4	0.88	7-1/4
4	10	8	3/4	0.88	7-7/8
5	11	8	3/4	0.88	9-1/4
6	12-1/2	12	3/4	0.88	10-5/8
8	15	12	7/8	1	13
10	17-1/2	16	1	1.12	15-1/4
12	20-1/2	16	1-1/8	1.25	17-3/4
14	23	20	1-1/8	1.25	20-1/4
16	25-1/2	20	1-1/4	1.38	22-1/2
18	28	24	1-1/4	1.38	24-3/4
20	30-1/2	24	1-1/4	1.38	27
24	36	24	1-1/2	1.62	32

Tiêu chuẩn mặt bích ANSI Class 400

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính mặt bích (inches)	Đường kính lỗ bulong (inches)	Đường kính mặt bích (inches)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10	8	7/8	1	7-7/8
5	11	8	7/8	1	9-1/4
6	12-1/2	12	7/8	1	10-5/8
8	15	12	1	1.12	13
10	17-1/2	16	1-1/8	1.25	15-1/4
12	20-1/2	16	1-1/4	1.38	17-3/4
14	23	20	1-1/4	1.38	20-1/4
16	25-1/2	20	1-3/8	1.5	22-1/2
18	28	24	1-3/8	1.5	24-3/4
20	30-1/2	24	1-1/2	1.62	27
24	36	24	1-3/4	1.88	32

Tiêu chuẩn mặt bích ANSI Class 600

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính mặt bích (inches)	Đường kính lỗ bulong (inches)	Đường kính mặt bích (inches)
1/4	3-3/8	4	1/2	0.62	2-1/4
1/2	3-3/4	4	1/2	0.62	2-5/8
3/4	4-5/8	4	5/8	0.75	3-1/4
1	4-7/8	4	5/8	0.75	3-1/2
1-1/4	5-1/4	4	5/8	0.75	3-7/8
1-1/2	6-1/8	4	3/4	0.88	4-1/2
2	6-1/2	8	5/8	0.75	5
2-1/2	7-1/2	8	3/4	0.88	5-7/8
3	8-1/4	8	3/4	0.88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10-3/4	8	7/8	1	8-1/2
5	13	8	1	1.12	10-1/2
6	14	12	1	1.12	11-1/2
8	16-1/2	12	1-1/8	1.25	13-3/4
10	20	16	1-1/4	1.38	17
12	22	20	1-1/4	1.38	19-1/4
14	23-3/4	20	1-3/8	1.5	20-3/4
16	27	20	1-1/2	1.62	23-3/4
18	29-1/4	20	1-5/8	1.75	25-3/4
20	32	24	1-5/8	1.75	28-1/2
24	37	24	1-7/8	2	33

Tiêu chuẩn mặt bích ANSI Class 900

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính mặt bích (inches)	Đường kính lỗ bulong (inches)	Đường kính mặt bích (inches)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	9-1/2	8	7/8	1	7-1/2
4	11-1/2	8	1-1/8	1.25	9-1/4
5	13-3/4	8	1-1/4	1.38	11
6	15	12	1-1/8	1.25	12-1/2
8	18-1/2	12	1-3/8	1.5	15-1/2
10	21-1/2	16	1-3/8	1.5	18-1/2
12	24	20	1-3/8	1.5	21
14	25-1/4	20	1-1/2	1.62	22
16	27-3/4	20	1-5/8	1.75	24-1/2
18	31	20	1-7/8	2	27
20	33-3/4	20	2	2.12	29-1/2
24	41	20	2-1/2	2.62	35-1/2

Tiêu chuẩn mặt bích ANSI Class 1500

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính mặt bích (inches)	Đường kính lỗ bulong (inches)	Đường kính mặt bích (inches)
1/2	4-3/4	4	3/4	0.88	3-1/4
3/4	5-1/8	4	3/4	0.88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	10-1/2	8	1-1/8	1.25	8
4	12-1/4	8	1-1/4	1.38	9-1/2
5	14-3/4	8	1-1/2	1.62	11-1/2
6	15-1/2	12	1-3/8	1.5	12-1/2
8	19	12	1-5/8	1.75	15-1/2
10	23	12	1-7/8	2	19
12	26-1/2	16	2	2.12	22-1/2
14	29-1/2	16	2-1/4	2.38	25
16	32-1/2	16	2-1/2	2.62	27-3/4
18	36	16	2-3/4	2.88	30-1/2
20	38-3/4	16	3	3.12	32-3/4
24	46	16	3-1/2	3.62	39

Tiêu chuẩn mặt bích ANSI Class 2500

Đường kính ống (inches)	Đường kính mặt bích (inches)	Số lỗ bulong	Đường kính mặt bích (inches)	Đường kính lỗ bulong (inches)	Đường kính mặt bích (inches)
1/2	5-1/4	4	3/4	0.88	3-1/2
3/4	5-1/2	4	3/4	0.88	3-3/4
1	6-1/4	4	7/8	1	4-1/4
1-1/4	7-1/4	4	1	1.12	5-1/8
1-1/2	8	4	1-1/8	1.25	5-3/4
2	9-1/4	8	1	1.12	6-3/4
2-1/2	10-1/2	8	1-1/8	1.25	7-3/4
3	12	8	1-1/4	1.38	9
4	14	8	1-1/2	1.62	10-3/4
5	16-1/2	8	1-3/4	1.88	12-3/4
6	19	8	2	2.12	14-1/2
8	21-3/4	12	2	2.12	17-1/4
10	26-1/2	12	2-1/2	2.62	21-1/4
12	30	12	2-3/4	2.88	24-3/8

2.Bảng quy cách tiêu chuẩn mặt bích BS

Kích thước mặt bích BS 10

Kích thước (mm)	Mặt bích tiêu chuẩn	Đường kính ngoài (OD)	Đường kính lỗ (ID)	Chiều dày (t)
15	Table D	95	15	10
20	Table D	105	20	10
25	Table D	115	25	10
32	Table D	125	32	10
40	Table D	145	40	10
50	Table D	160	50	10
65	Table D	185	65	10
80	Table D	200	80	10
100	Table D	220	100	12
150	Table D	270	150	12
200	Table D	325	200	16
250	Table D	375	250	16
300	Table D	430	300	16

Kích thước mặt bích BS 4504

Kích thước (mm)	Mặt bích loại	Đường kính ngoài (OD)	Đường kính lỗ (ID)	Chiều dày (t)
15	PN6	100	15	5
20	PN6	110	20	5
25	PN6	120	25	5
32	PN6	130	32	5
40	PN6	150	40	5
50	PN6	160	50	5
65	PN6	180	65	5
80	PN6	200	80	5
100	PN6	220	100	6
150	PN6	270	150	8
200	PN6	320	200	10
250	PN6	370	250	10
300	PN6	420	300	10

3.Bảng quy cách tiêu chuẩn mặt bích JIS

Mặt bích tiêu chuẩn JIS 5K

Quy cách		Thông số kỹ thuật (mm) mặt bích JIS 5K						Trọng lượng
Inch	DN(mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
38	10	D75	55	18.0	9	4	12	0.3
12	15	D80	60	22.5	9	4	12	0.3
34	20	D85	65	28.0	10	4	12	0.4
1	25	D95	75	34.5	10	4	12	0.5
114	32	D115	90	43.5	12	4	15	0.8
112	40	D120	95	50.0	12	4	15	0.9
2	50	D130	105	61.5	14	4	15	1.1
212	65	D155	130	77.5	14	4	15	1.5
3	80	D180	145	90.0	14	4	19	2.0
4	114	D200	165	116.0	16	8	19	2.4
5	125	D235	200	142.0	16	8	19	3.3
6	150	D265	230	167.0	18	8	19	4.4
8	200	D320	280	218.0	20	8	23	5.5
10	250	D385	345	270.0	22	12	23	6.4
12	300	D430	390	320.0	22	12	23	9.5
14	350	D480	435	358.0	24	12	25	10.3
16	400	D540	495	109.0	24	16	25	16.9
18	450	D605	555	459.0	24	16	25	21.6

Mặt bích tiêu chuẩn JIS 10K

Quy cách		Thông số kỹ thuật mặt bích JIS 10K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
38	10	90	65	18	12	4	15	0.5
12	15	95	70	22.5	12	4	15	0.6
34	20	100	75	28	14	4	15	0.7
1	25	125	90	34.5	14	4	19	1.1
114	32	135	100	43.5	16	4	19	1.5
112	40	140	105	50	16	4	19	1.6
2	50	155	120	61.5	16	4	19	1.9
212	65	175	140	77.5	18	4	19	2.6
3	80	185	150	90	18	8	19	2.6
4	114	210	175	116	18	8	19	3.1
5	125	250	210	142	20	8	23	4.8
6	150	280	240	167	22	8	23	6.3
8	200	330	290	218	22	12	23	7.5
10	250	400	355	270	24	12	25	11.8
12	300	445	400	320	24	16	25	13.6
14	350	490	445	358	26	16	25	16.4
16	400	560	510	409	28	16	27	23.1
18	450	620	565	459	30	20	27	29.5
20	500	675	620	510	30	20	27	33.5

Mặt bích tiêu chuẩn JIS 16K

Quy cách		Thông số kỹ thuật mặt bích JIS 16K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
38	10	90	65	18	12	4	15	0.5
12	15	95	70	22.5	12	4	15	0.6
34	20	100	75	28	14	4	15	0.7
1	25	125	90	34.5	14	4	19	1.1
114	32	135	100	43.5	16	4	19	1.5
112	40	140	105	50	16	4	19	1.6
2	50	155	120	61.5	16	8	19	1.8
212	65	175	140	77.5	18	8	19	2.5
3	80	200	160	90	20	8	22	3.5
4	100	225	185	116	22	8	22	4.5
5	125	270	225	142	22	8	25	6.5
6	150	305	260	167	24	12	25	8.7
8	200	350	305	218	26	12	25	10.9
10	250	430	380	270	28	12	29	18.0
12	300	480	430	320	30	16	29	21.5
14	350	540	480	358	34	16	32	30.8
16	400	605	540	409	38	16	35	42.8
18	450	675	605	459	40	20	35	55.1
20	500	730	660	510	42	20	35	65.1
22	550	795	720	561	42	20	38	77.9

Mặt bích tiêu chuẩn JIS 20K

Quy cách		Thông số kỹ thuật mặt bích JIS 20K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
38	10	90	65	18	14	4	15	0.6
12	15	95	70	22.5	14	4	15	0.7
34	20	100	75	28	16	4	15	0.8
1	25	125	90	34.5	16	4	19	1.3
114	32	135	100	43.5	18	4	19	1.6
112	40	140	105	50	18	4	19	1.7
2	50	155	120	61.5	18	8	19	1.9
212	65	175	140	77.5	20	8	19	2.6
3	80	200	160	90	22	8	23	3.8
4	100	225	185	116	24	8	23	4.9
5	125	270	225	142	26	8	25	7.8
6	150	305	260	167	28	12	25	10.1
8	200	350	305	218	30	12	25	12.6

4.Bảng quy cách tiêu chuẩn mặt bích DIN

Mặt bích rỗng (DIN 2632)

DN (mm)	Kích thước ngoài (D) (mm)	Độ dày (t) (mm)	Kích thước lỗ (d) (mm)	Số lỗ
15	95	3.2	15	4
20	105	3.2	20	4
25	110	3.2	25	4
32	125	3.2	32	4
40	140	3.2	40	4
50	160	3.2	50	4
65	180	3.2	65	4
80	200	3.2	80	4
100	220	3.2	100	4

Mặt bích có cổ hàn (DIN 2633)

DN (mm)	Kích thước ngoài (D) (mm)	Độ dày (t) (mm)	Kích thước lỗ (d) (mm)	Số lỗ
15	95	6.0	15	4
20	105	6.0	20	4
25	110	6.0	25	4
32	125	6.0	32	4
40	140	6.0	40	4
50	160	6.0	50	4
65	180	6.0	65	4
80	200	6.0	80	4
100	220	6.0	100	4

Mặt bích mù (DIN 2527)

DN (mm)	Kích thước ngoài (D) (mm)	Độ dày (t) (mm)
15	95	16.0
20	105	16.0
25	110	16.0
32	125	16.0
40	140	16.0
50	160	16.0
65	180	16.0
80	200	16.0
100	220	16.0

Quý khách có nhu cầu xin liên hệ số điện thoại, email hoặc địa chỉ bên dưới cuối trang để được bảng báo giá mới nhất (Nếu đang dùng điện thoại di động, quý khách có thể nhấn vào số điện thoại để thực hiện cuộc gọi luôn).

Giỏ hàng0
