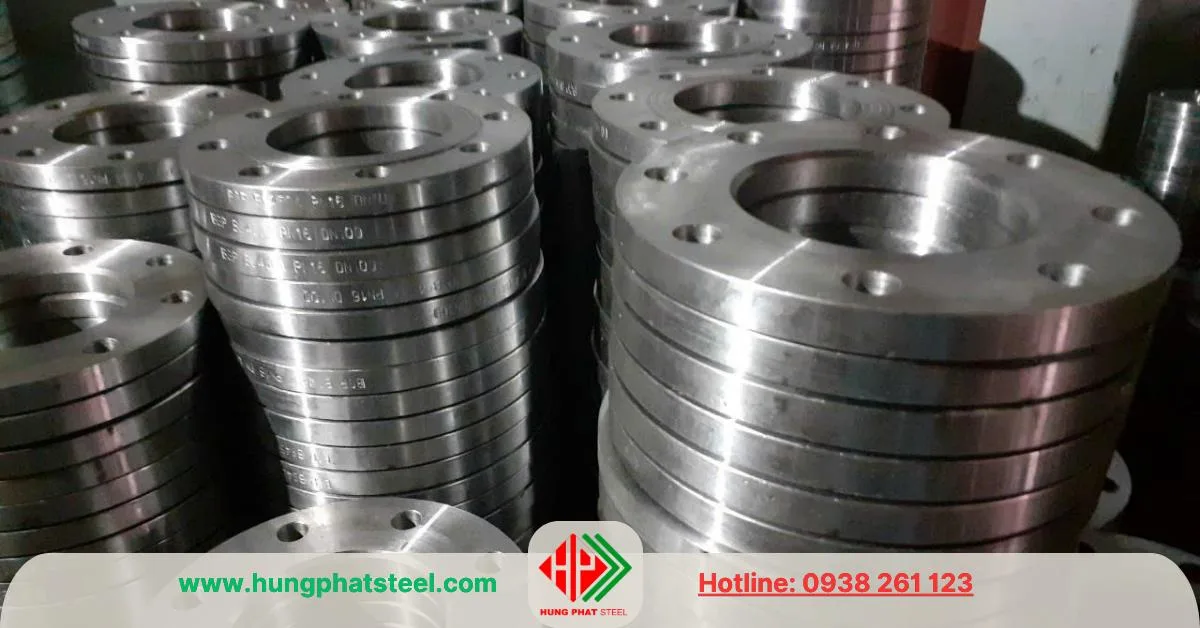

Mặt bích DIN

Mặt bích DIN là loại mặt bích được sản xuất và tiêu chuẩn hóa theo các quy định của Deutsches Institut für Normung (DIN), tức là Viện Tiêu chuẩn hóa Đức.

• Các mặt bích DIN thường được sử dụng trong các hệ thống ống dẫn, kết nối các bộ phận trong các ứng dụng công nghiệp, và các hệ thống có yêu cầu khắt khe về độ bền và tính ổn định.
• Mặt bích DIN có rất nhiều loại, tương ứng với các kích thước, tiêu chuẩn và vật liệu khác nhau, giúp đáp ứng được yêu cầu của nhiều ứng dụng.

Tiêu chuẩn DIN trong sản xuất mặt bích

1. Lịch sử hình thành tiêu chuẩn DIN

• DIN là viết tắt của Deutsches Institut für Normung, nghĩa là Viện Tiêu chuẩn hóa Đức. Tổ chức tiền thân của DIN được thành lập ngày 22/12/1917 nhằm thống nhất các quy cách kỹ thuật trong sản xuất công nghiệp. Năm 1918, tiêu chuẩn DIN đầu tiên được công bố, đánh dấu quá trình phát triển hệ thống tiêu chuẩn hóa tại Đức.
• Theo thời gian, DIN mở rộng phạm vi áp dụng sang nhiều lĩnh vực như cơ khí, xây dựng, vật liệu kim loại và thiết bị đường ống. Trong ngành mặt bích, các tiêu chuẩn DIN giúp thống nhất kích thước, vật liệu và yêu cầu lắp ghép giữa đường ống, van và thiết bị công nghiệp.

2. Sự phát triển của tiêu chuẩn DIN trong sản xuất mặt bích

• Trước đây, mặt bích được sản xuất theo nhiều tiêu chuẩn DIN riêng như DIN 2527, DIN 2633 và DIN 2635. Sau quá trình hài hòa tiêu chuẩn tại châu Âu, nhiều quy cách đã được thay thế hoặc tích hợp vào hệ thống EN.
• Hiện nay, DIN EN 1092-1 là tiêu chuẩn quan trọng đối với mặt bích thép dạng tròn, quy định các yêu cầu về kích thước, kiểu kết cấu, cấp áp lực và bề mặt làm kín. Tiêu chuẩn này được sử dụng trong các hệ thống đường ống, van và thiết bị công nghiệp.
• Trong thương mại, tên gọi mặt bích DIN vẫn phổ biến. Tuy nhiên, khi đặt hàng cần xác định rõ tiêu chuẩn cụ thể và phiên bản áp dụng để tránh nhầm lẫn giữa quy cách DIN cũ và DIN EN hiện hành.

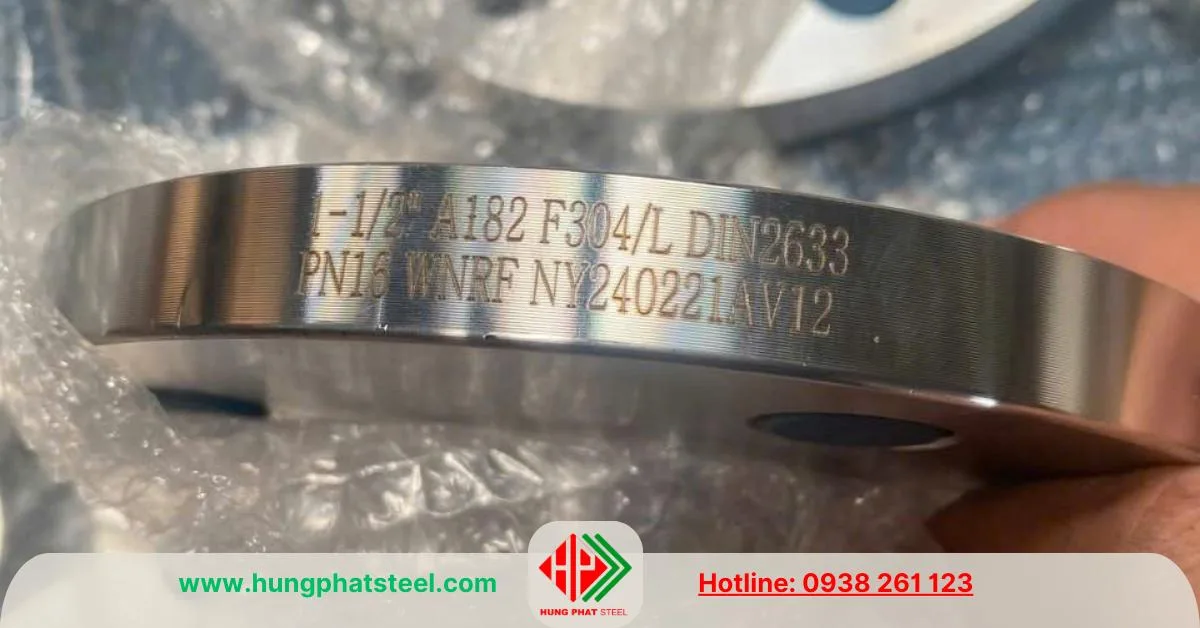

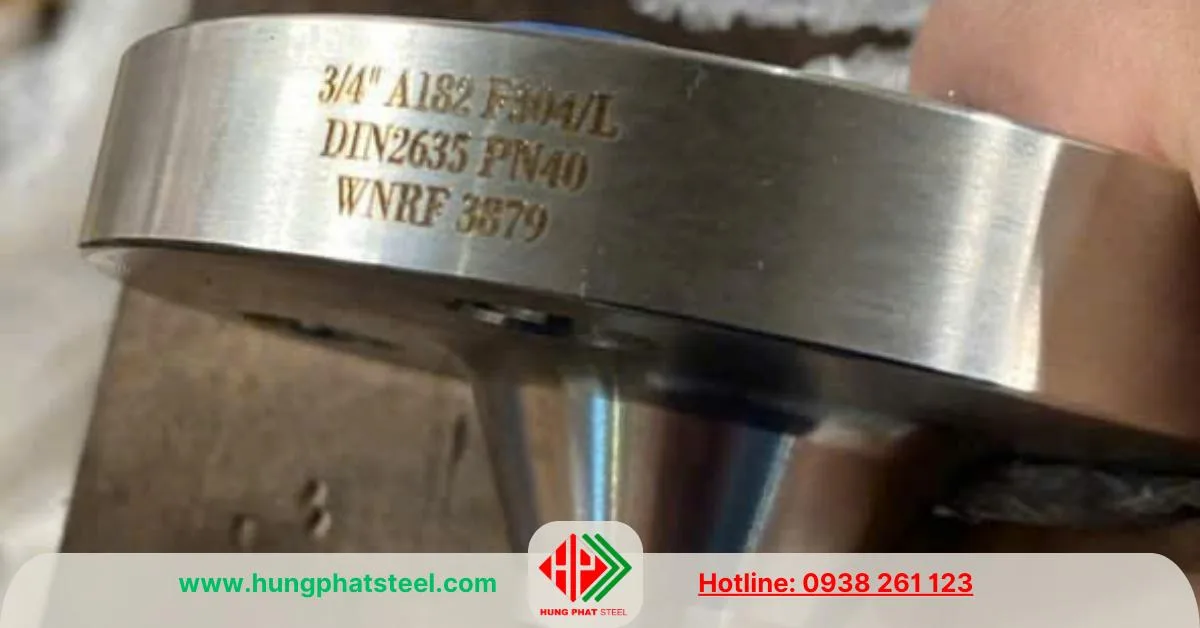

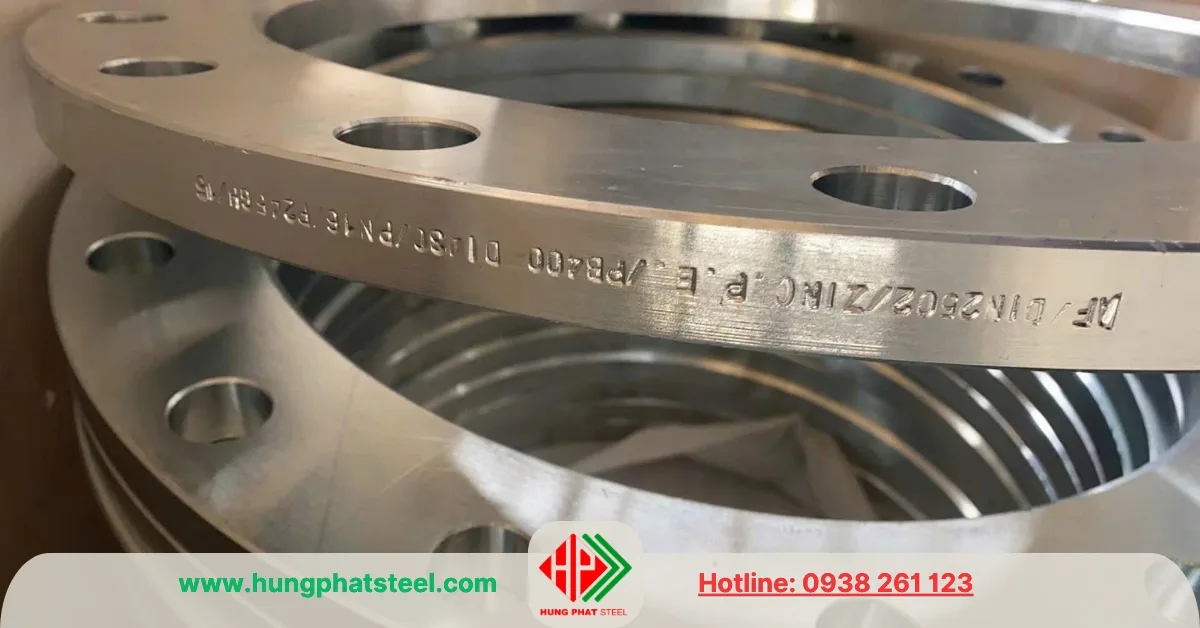

3. Các ký hiệu thường gặp trên mặt bích DIN

Ký hiệu DN – Kích thước danh nghĩa

DN biểu thị kích thước danh nghĩa của đường ống và mặt bích, thường gặp các quy cách như DN15, DN20, DN25, DN50, DN100 và DN200. DN không đồng nghĩa với đường kính ngoài thực tế của mặt bích.

Ký hiệu PN – Cấp áp lực danh nghĩa

PN thể hiện cấp áp lực danh nghĩa của mặt bích. Các cấp phổ biến gồm PN6, PN10, PN16, PN25 và PN40. Khả năng chịu áp thực tế còn phụ thuộc vào vật liệu, nhiệt độ và điều kiện vận hành.

Ký hiệu kiểu mặt bích

Các ký hiệu trên thuộc hệ phân loại của DIN EN 1092-1; cần đối chiếu phiên bản tiêu chuẩn khi xác định quy cách đặt hàng.

Ký hiệu bề mặt làm kín và vật liệu

• Bề mặt làm kín thường được lựa chọn theo dạng FF (mặt phẳng), RF (mặt nhô) hoặc các dạng làm kín chuyên dụng theo thiết kế. Vật liệu mặt bích có thể là thép carbon, thép hợp kim hoặc inox 304/316.
• Khi đặt hàng, cần ghi rõ mác vật liệu, kích thước DN, cấp PN và kiểu bề mặt làm kín để đảm bảo sản phẩm phù hợp với hệ thống.

Các Tiêu Chuẩn Mặt Bích DIN Phổ Biến

DIN 2573:

Tiêu chuẩn này quy định các loại mặt bích có lỗ khoan với các kích thước và vật liệu khác nhau. Mặt bích DIN 2573 chủ yếu được sử dụng cho các đường ống chịu áp suất thấp và trung bình.

DIN 2631:

Là mặt bích hàn có đường kính nhỏ, chủ yếu dùng cho các hệ thống đường ống nước, khí nén và các hệ thống áp lực vừa phải.

DIN 2641:

Mặt bích DIN 2641 được sử dụng cho các hệ thống ống với yêu cầu khắt khe về độ chịu áp lực và độ bền. Tiêu chuẩn này bao gồm các loại mặt bích có độ dày và kích thước lớn hơn.

DIN 2527:

Mặt bích DIN 2527 có đặc điểm nổi bật là cấu trúc vững chắc và được sử dụng trong các ứng dụng công nghiệp với yêu cầu về áp suất cao và môi trường khắc nghiệt.

DIN 2632, DIN 2633, DIN 2634:

Các loại mặt bích này được phân loại dựa trên tiêu chuẩn áp suất và kích thước, phù hợp cho các hệ thống ống công nghiệp lớn, như trong các nhà máy, công trình hóa chất, năng lượng và dầu khí.

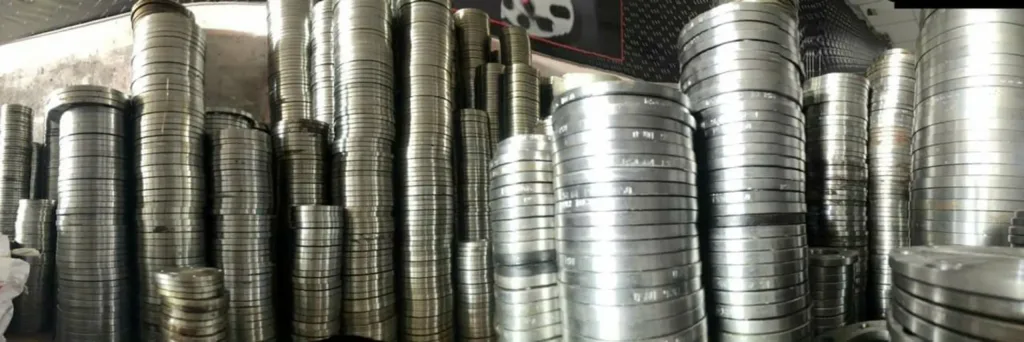

Hình ảnh sản phẩm

Các dòng mặt bích tiêu chuẩn khác:

• Mặt bích BS
• Mặt bích JIS
• Mặt bích ANSI
• Mặt bích gia công theo yêu cầu

Quy cách và Kích thước mặt bích DIN

Kích thước của mặt bích DIN thường được quy định theo các tiêu chuẩn khác nhau. Dưới đây là bảng kích thước cho một số loại mặt bích phổ biến:

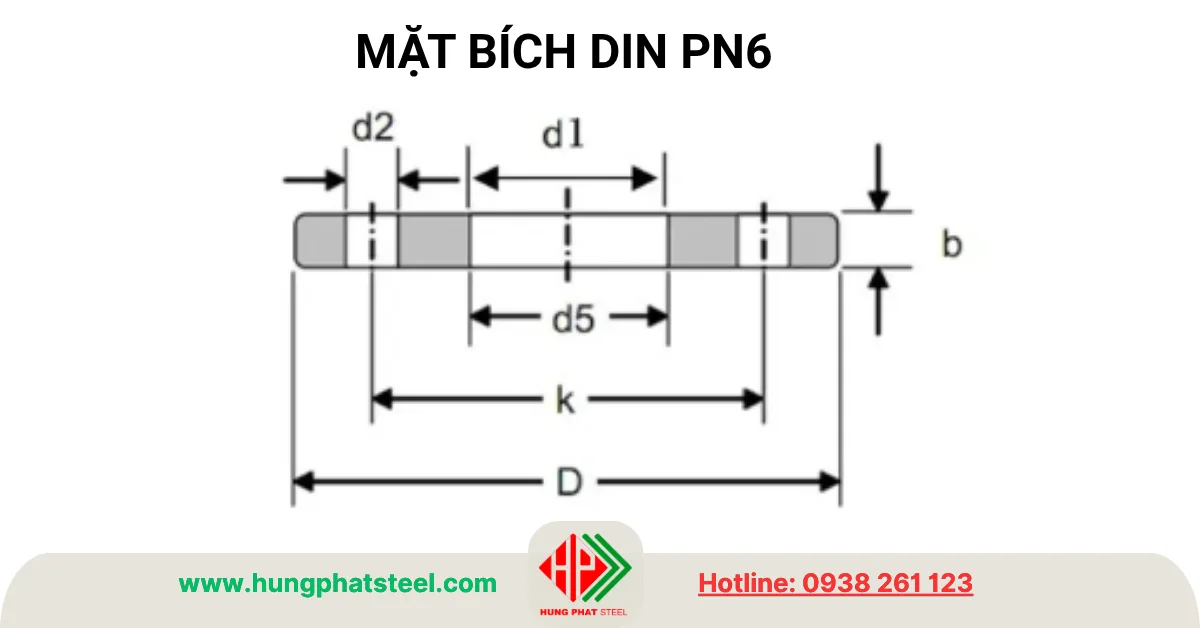

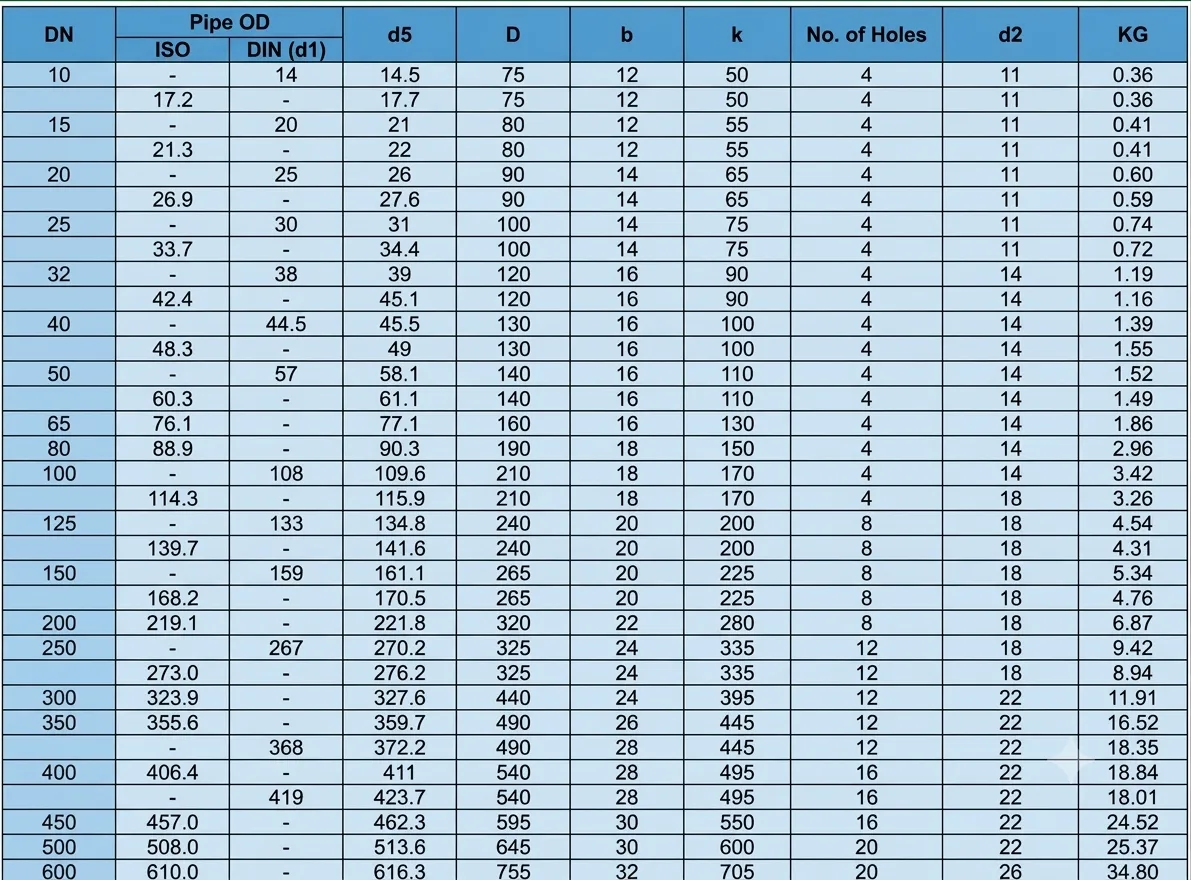

Quy cách mặt bích tiêu chuẩn DIN PN6

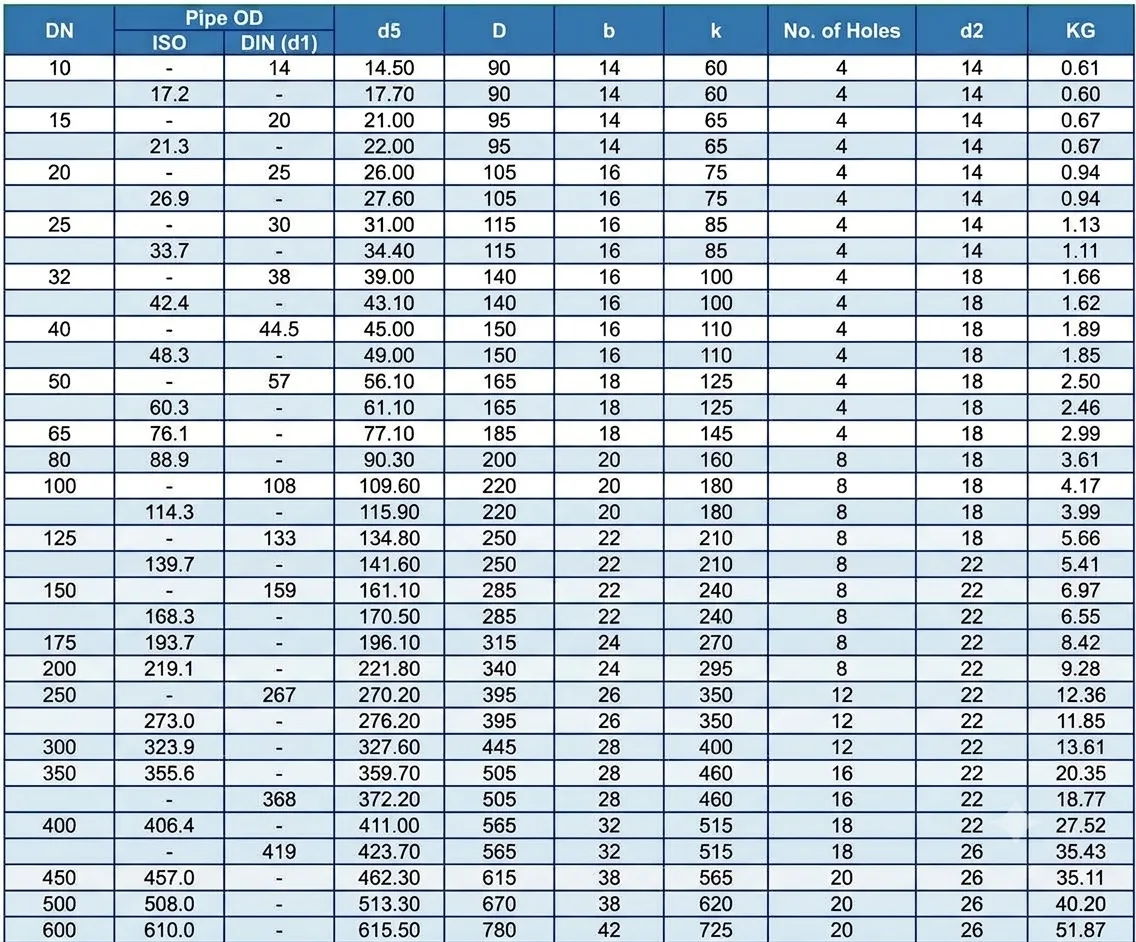

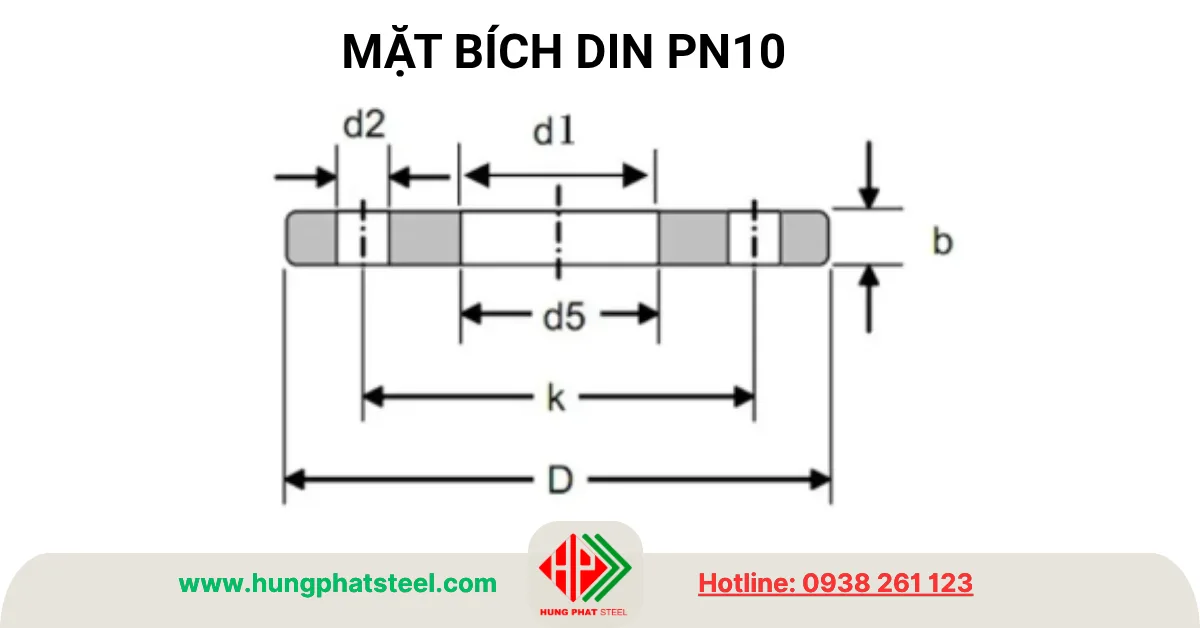

Quy cách mặt bích DIN PN10

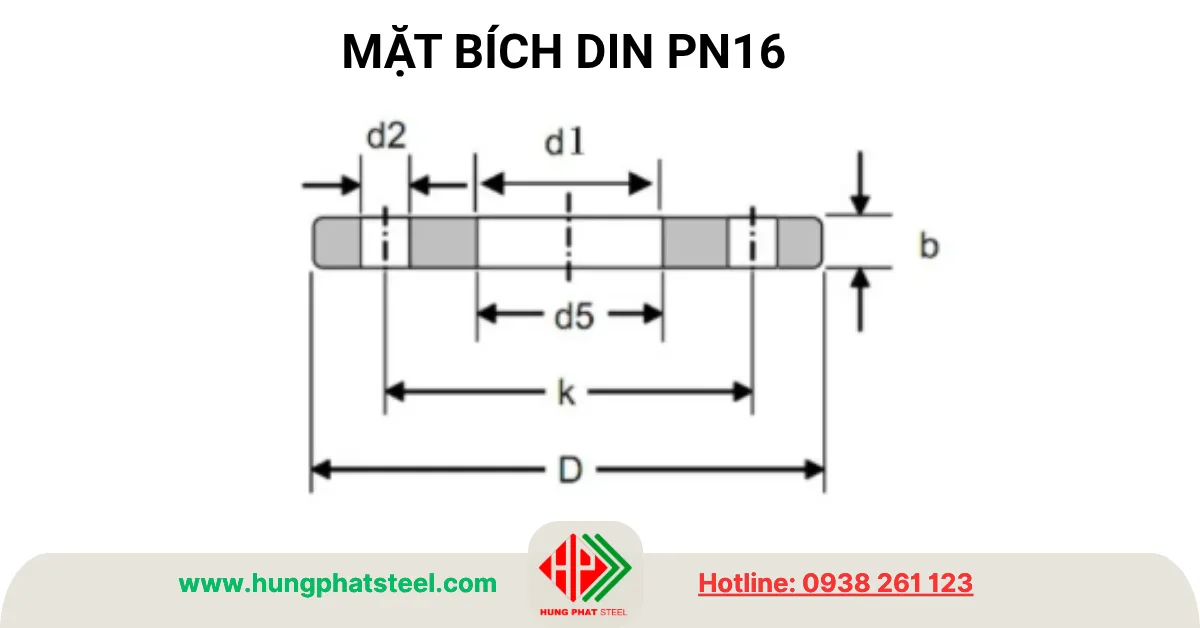

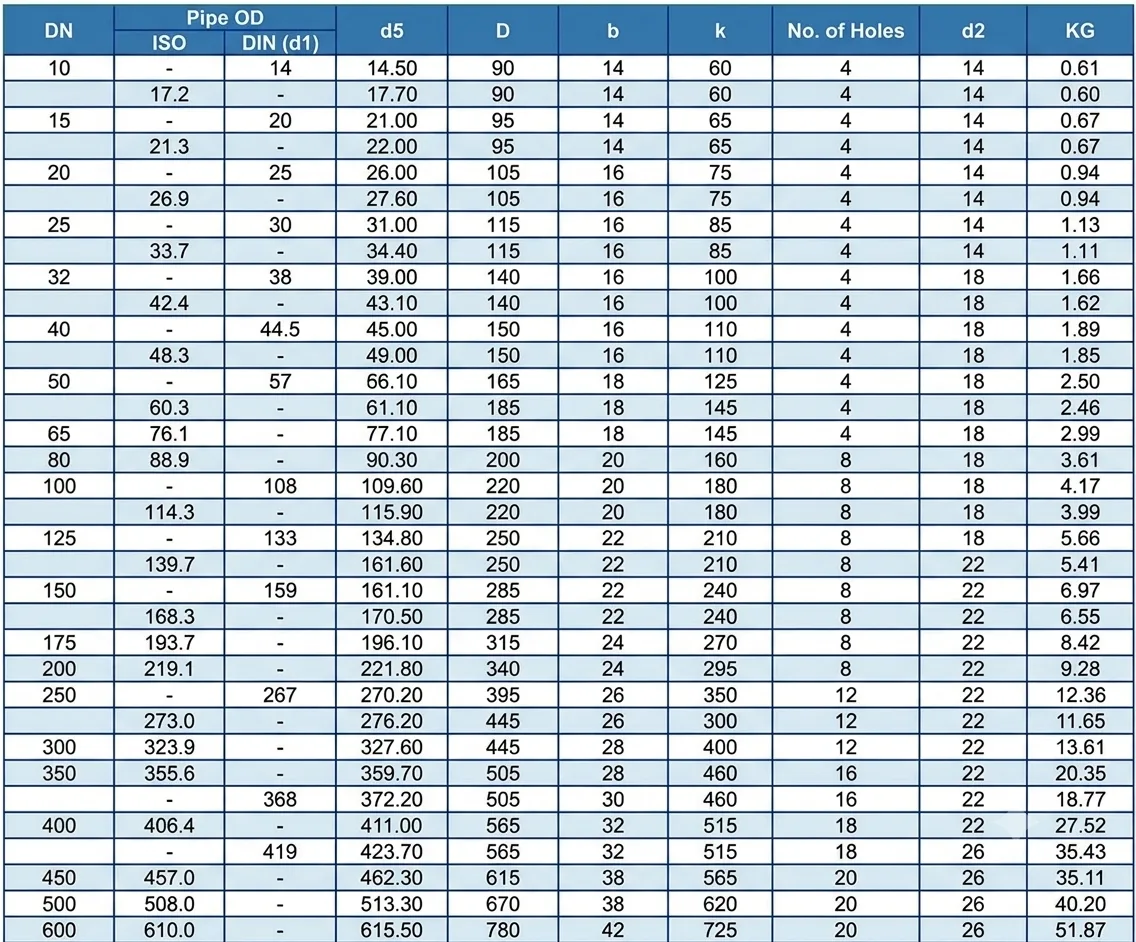

Quy cách mặt bích DIN PN16

Mặt bích rỗng (DIN 2632)

Mặt bích có cổ hàn (DIN 2633)

Mặt bích mù (DIN 2527)

Cấu Tạo Và Đặc Điểm Của Mặt Bích DIN

• Vật liệu: Mặt bích DIN thường được làm từ các vật liệu chất lượng cao như thép không gỉ (inox), thép carbon, đồng thau, nhôm, hoặc các vật liệu hợp kim khác, tùy thuộc vào yêu cầu của môi trường và ứng dụng.
• Thiết kế: Mặt bích DIN có thiết kế với các lỗ khoan để bắt bu lông, giúp kết nối các ống hoặc thiết bị một cách chắc chắn. Các lỗ khoan này được thiết kế sao cho phù hợp với các bu lông và đai ốc tiêu chuẩn.
• Độ bền và chịu áp lực: Mặt bích DIN có khả năng chịu được áp lực lớn và có độ bền cao, giúp tạo ra các kết nối ổn định trong các hệ thống ống dẫn.

Phân loại mặt bích theo tiêu chuẩn DIN

Mặt bích tiêu chuẩn DIN được phân loại theo cấp áp lực, kiểu kết cấu và phương pháp kết nối. Các thông số kỹ thuật như đường kính ngoài, độ dày, đường kính vòng tâm lỗ bulông, số lượng lỗ bulông và bề mặt làm kín được xác định theo tiêu chuẩn áp dụng.

Phân loại theo cấp áp lực

PN là cấp áp lực danh nghĩa, không phải giá trị áp suất làm việc tối đa áp dụng cho mọi nhiệt độ và mọi vật liệu.

Phân loại theo kiểu mặt bích

Ưu Điểm Của Mặt Bích DIN

1. Chất lượng cao: Mặt bích tiêu chuẩn DIN được sản xuất theo tiêu chuẩn nghiêm ngặt, đảm bảo độ bền và sự ổn định trong suốt quá trình vận hành.
2. Tính tương thích cao: Các mặt bích tiêu chuẩn Đức có tính tương thích cao với các hệ thống ống và thiết bị khác, giúp dễ dàng kết nối mà không cần nhiều điều chỉnh.
3. Độ chịu áp lực tốt: Mặt bích DIN có khả năng chịu được áp suất cao và làm việc trong các môi trường khắc nghiệt như nhiệt độ cao, hóa chất ăn mòn, và các môi trường công nghiệp khác.
4. Dễ dàng bảo trì và thay thế: Mặt bích tiêu chuẩn Đức có thể dễ dàng tháo lắp, bảo trì và thay thế, giúp giảm thiểu chi phí bảo dưỡng cho các hệ thống ống dẫn.

Ứng Dụng Của Mặt Bích DIN

1. Hệ thống ống dẫn công nghiệp: Mặt bích DIN được sử dụng rộng rãi trong các hệ thống ống dẫn nước, khí, dầu, và các chất lỏng công nghiệp khác, giúp tạo ra các kết nối chắc chắn và an toàn.
2. Công nghiệp hóa chất: Các mặt bích tiêu chuẩn Đức được sử dụng trong các nhà máy chế biến hóa chất, nơi yêu cầu các hệ thống ống dẫn phải chịu được áp lực và hóa chất ăn mòn.
3. Công nghiệp năng lượng và dầu khí: Trong các nhà máy điện, nhà máy lọc dầu, và các dự án dầu khí, mặt bích DIN đóng vai trò quan trọng trong việc kết nối các ống dẫn và thiết bị.
4. Công trình xây dựng: Mặt bích tiêu chuẩn Đức được sử dụng trong các công trình xây dựng lớn, nơi cần các kết nối ống dẫn chính xác và bền vững.

Lợi Ích Khi Sử Dụng Mặt Bích DIN

1. Đảm bảo tính chính xác: Mặt bích DIN đảm bảo các kết nối chính xác và an toàn, giảm thiểu nguy cơ rò rỉ và sự cố trong hệ thống.
2. Chất lượng ổn định: Với tiêu chuẩn Đức nghiêm ngặt, mặt bích DIN đảm bảo chất lượng ổn định và khả năng vận hành lâu dài.
3. Tiết kiệm chi phí bảo trì: Mặt bích DIN dễ dàng tháo lắp và thay thế, giúp tiết kiệm chi phí bảo trì và nâng cao hiệu quả vận hành.
4. Đáp ứng nhiều tiêu chuẩn: Mặt bích tiêu chuẩn Đức đáp ứng được nhiều tiêu chuẩn và yêu cầu kỹ thuật khác nhau, phù hợp cho nhiều loại công trình và ứng dụng.

Các phụ lục kỹ thuật chuyên sâu tham khảo thêm

Dưới đây là tổng hợp chi tiết về mặt bích DIN (theo tiêu chuẩn Đức – Deutsches Institut für Normung), bao gồm thành phần hóa học, cơ tính, quy trình sản xuất, các bước lắp đặt và lưu ý khi sử dụng:

1. Thành phần các chất trong vật liệu

Mặt bích DIN được sản xuất từ nhiều loại vật liệu như thép carbon, thép hợp kim, inox… Phổ biến nhất là:

a) Mặt bích thép carbon (S235JR, P245GH, C22.8)

Thành phần điển hình:

Thành phần phổ biến của inox 304:

2. Tính chất cơ lý và độ bền

3. Quy trình sản xuất chất lượng được kiểm định

1. Chọn nguyên liệu Tấm thép hoặc phôi thép đúng mác theo yêu cầu kỹ thuật.
2. Gia công phôi Cắt phôi bằng máy cắt CNC, plasma hoặc gas.
3. Rèn hoặc tiện tạo hình Tùy loại: có thể rèn tự do hoặc tiện từ tấm dày để tạo mặt bích.
4. Gia công cơ khí Tiện bề mặt tiếp xúc (mặt sealing), khoan lỗ bulong, vát mép…
5. Xử lý nhiệt (nếu có yêu cầu) Ủ hoặc tôi để cải thiện cơ tính, giảm ứng suất.
6. Kiểm tra chất lượng Kiểm tra kích thước, độ cứng, khuyết tật (siêu âm, từ tính…).
7. Hoàn thiện bề mặt Sơn chống gỉ, mạ kẽm (với thép carbon), hoặc đánh bóng (với inox).
8. Đóng gói & bảo quản Đóng gói theo tiêu chuẩn, bảo quản nơi khô ráo, thoáng mát.

4. Các bước lắp đặt an toàn kỹ thuật

Bước 1: Kiểm tra vật tư

• Đảm bảo mặt bích, bulong, gioăng đúng loại và đúng tiêu chuẩn DIN (VD: DIN 2576, 2527, 2501…).

Bước 2: Vệ sinh và căn chỉnh

• Làm sạch bề mặt tiếp xúc, gioăng.
• Canh chỉnh hai mặt bích thẳng hàng, đồng trục.

Bước 3: Lắp gioăng

• Chọn gioăng phù hợp (cao su, PTFE, kim loại…) đặt đúng vị trí giữa hai mặt bích.

Bước 4: Siết bulong

• Siết đều theo hình sao (cross pattern) để tạo lực ép đồng đều.
• Siết theo từng bước: 30%, 70%, 100% lực siết.

Bước 5: Kiểm tra lại

• Sau khi siết xong, kiểm tra độ kín và thực hiện thử áp lực (nếu có yêu cầu kỹ thuật).

5. Lưu ý khi sử dụng mặt bích DIN

• Lựa chọn đúng tiêu chuẩn mặt bích: DIN có nhiều loại như DIN 2576 (mặt bích hàn cổ bằng), DIN 2545 (mặt bích ren)… cần đúng chuẩn để tránh sai số, rò rỉ.
• Chọn đúng vật liệu: Với môi trường ăn mòn, nên dùng inox 316 hoặc thép hợp kim; môi trường áp cao dùng thép chịu áp P245GH, 16Mo3…
• Không tái sử dụng gioăng: Sau khi tháo lắp, gioăng thường biến dạng và không đảm bảo độ kín.
• Bảo trì định kỳ: Kiểm tra định kỳ bulong, gioăng, rò rỉ – nhất là trong hệ thống chịu rung, nhiệt độ cao.
• Không dùng búa mạnh để cân chỉnh: Điều này dễ gây cong vênh mặt bích hoặc nứt gioăng.
