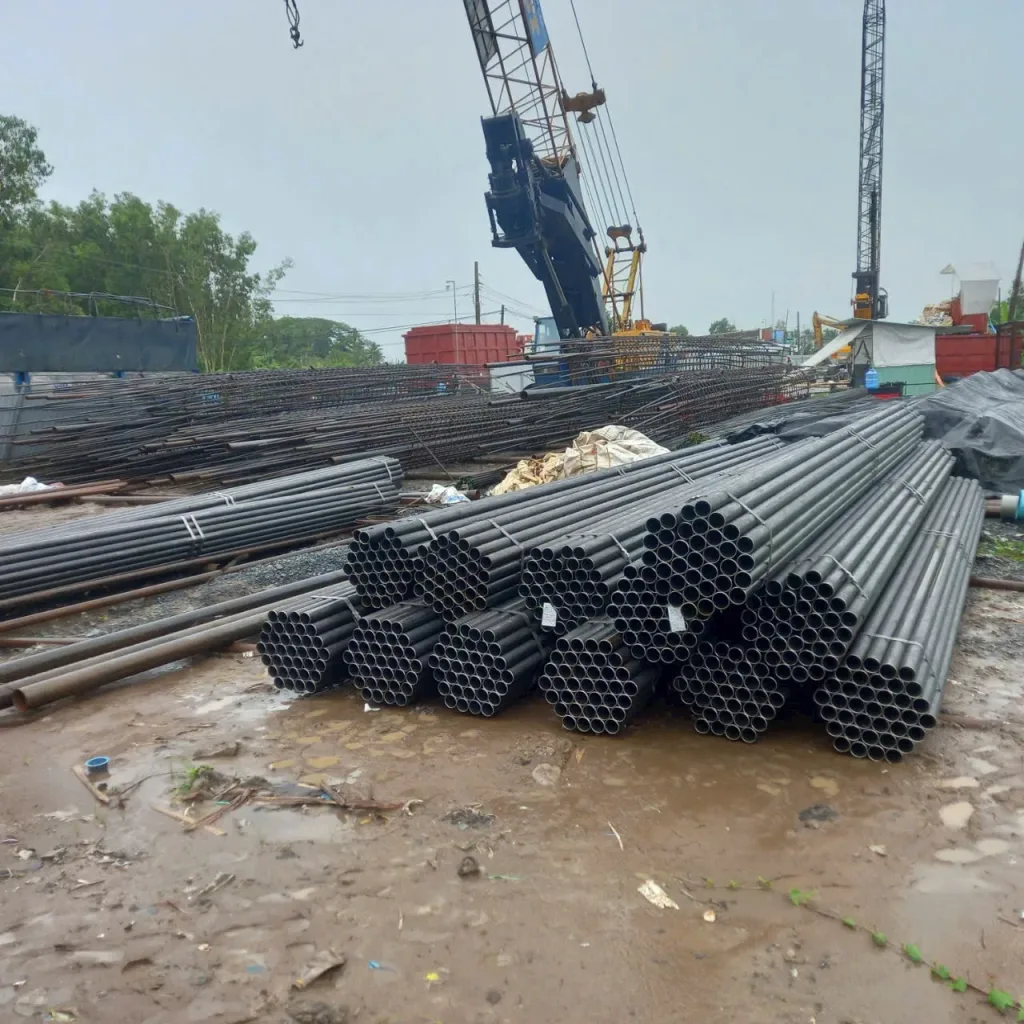

Ống thép siêu âm

Ống thép siêu âm cọc khoan nhồi

Ống thép siêu âm cọc khoan nhồi là một loại ống thép chuyên dụng được sử dụng trong quá trình kiểm tra chất lượng và độ bền của cọc khoan nhồi sau khi đổ bê tông.

Kỹ thuật siêu âm này giúp xác định các khuyết tật trong thân cọc, như rỗng, nứt hoặc không đồng đều về mật độ bê tông.

Ống thép siêu âm cọc khoan nhồi
Ống thép siêu âm cọc khoan nhồi

Đặc điểm, quy cách, phân loại ống thép siêu âm cọc khoan nhồi

Đặc điểm của ống thép siêu âm cọc khoan nhồi

  • Kích thước: Thông thường có đường kính nhỏ, thường từ D49, D60, D114… chiều dài phù hợp với chiều dài của cọc khoan.
  • Chất liệu: Làm từ thép carbon hoặc thép không gỉ, có độ bền cao để chịu lực và kháng ăn mòn tốt.
  • Độ dày: Ống có độ dày từ 3 mm đến 5 mm, tùy thuộc vào yêu cầu của từng công trình.
  • Bề mặt: ống thép đen hoặc có thể mạ kẽm để chống rỉ sét, đảm bảo độ bền của ống khi ngâm lâu trong bê tông và môi trường ẩm ướt.
Ống thép siêu âm cọc khoan nhồi
Ống thép siêu âm cọc khoan nhồi

Công dụng của ống thép siêu âm cọc khoan nhồi

  • Kiểm tra chất lượng bê tông cọc khoan nhồi: Cho phép kiểm tra bằng phương pháp siêu âm để phát hiện các khuyết tật trong bê tông, giúp đảm bảo chất lượng và độ an toàn của cọc.
  • Đảm bảo độ bền công trình: Việc phát hiện sớm các lỗi giúp cải thiện khả năng chịu lực và tuổi thọ của cọc khoan nhồi, đặc biệt đối với các công trình lớn như cầu, tòa nhà cao tầng, đập nước.
  • Đáp ứng tiêu chuẩn kỹ thuật: Đây là yêu cầu bắt buộc trong các công trình xây dựng lớn, nơi chất lượng cọc phải được kiểm tra theo các tiêu chuẩn xây dựng.
nguyên nhân gây khuyết tật cọc khoan nhồi
nguyên nhân gây khuyết tật cọc khoan nhồi

Ưu điểm của ống thép siêu âm cọc khoan nhồi

  • Độ chính xác cao: Giúp kiểm tra chất lượng bê tông trong cọc khoan nhồi với độ chính xác cao.
  • Dễ dàng lắp đặt và sử dụng: Được đặt cùng với lồng thép trong quá trình đổ bê tông, không làm gián đoạn quy trình thi công.
  • Chống ăn mòn: Phiên bản mạ kẽm giúp ống có khả năng chống ăn mòn tốt, phù hợp cho các công trình ngầm dưới đất hoặc dưới nước.
  • Tính bền bỉ: Được thiết kế để chịu lực và chịu nhiệt tốt trong môi trường bê tông.

Phương pháp kiểm tra siêu âm cọc khoan nhồi

Phương pháp siêu âm cọc khoan nhồi theo tiêu chuẩn TCVN 9936:2012

TCVN 9396:2012 được chuyển đổi từ TCXDVN 358:2005 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 01/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TCVN 9396:2012 do Viện Khoa học Công nghệ Xây dựng – Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

>>> Download TCVN 9936:2012 tại đây

Xác định và đánh giá khuyết tật cọc khoan nhồi bằng phương pháp xung siêu âm truyền qua hai ống

Tài liệu về: Xác định và đánh giá khuyết tật cọc khoan nhồi bằng phương pháp xung siêu âm truyền qua hai ống của ThS. Trần Quang Huy, Ks. Đặng Quốc Mỹ Khoa Xây dựng – Đại học Nha Trang

Download tài liệu tại đây

Tiêu chuẩn xây dựng Việt Nam : TCXDVN 358:2005 Cọc khoan nhồi – Phương pháp xung siêu âm xác định tính đồng nhất của Bê tông

Dowload TCXDVN 358:2005 tại đây

Quy trình thi công cọc khoan nhồi

Phân loại ống thép siêu âm cọc khoan nhồi

  • Ống thép siêu âm D49, D60, và D114 là các loại ống chuyên dụng được dùng trong cọc khoan nhồi để phục vụ cho quá trình kiểm tra chất lượng bê tông bằng phương pháp siêu âm.
  • Đường kính khác nhau của các ống này sẽ phù hợp với các loại cọc có kích thước và yêu cầu kỹ thuật khác nhau.
  • Dưới đây là mô tả về từng loại:

Ống thép siêu âm D49

  • Đường kính ngoài: 49 mm.
  • Độ dày: Dao động khoảng 2.0 – 3.0 mm tùy thuộc vào tiêu chuẩn và yêu cầu công trình.
  • Ứng dụng: Phù hợp cho cọc khoan nhồi có đường kính nhỏ đến trung bình. Sử dụng ống D49 giúp tiết kiệm không gian bên trong cọc và giảm chi phí.

Ống thép siêu âm D60

  • Đường kính ngoài: 60 mm.
  • Độ dày: Thường từ 2.0 – 3.5 mm.
  • Ứng dụng: Phù hợp cho cọc có đường kính trung bình đến lớn, giúp cho sóng âm truyền qua rõ ràng, đáp ứng yêu cầu kiểm tra ở các công trình có mức độ kiểm tra chất lượng khắt khe hơn.

Ống thép siêu âm D114

  • Đường kính ngoài: 114 mm.
  • Độ dày: Có thể dao động từ 3.5 – 5.0 mm, tùy thuộc vào yêu cầu độ bền và độ cứng.
  • Ứng dụng: Được sử dụng cho các cọc khoan nhồi có đường kính lớn, nơi cần đảm bảo khả năng truyền sóng âm tốt trong các cọc sâu và rộng.

Quy định về số lượng ống siêu âm trong cọc khoan nhồi

Số lượng ống siêu âm trong cọc khoan nhồi được xác định dựa trên đường kính cọc và yêu cầu kiểm tra chất lượng.

Các tiêu chuẩn kỹ thuật và yêu cầu từ chủ đầu tư cũng ảnh hưởng đến quy định này. Dưới đây là các hướng dẫn phổ biến:

Cọc có đường kính dưới 0,8m: Thông thường, cần đặt ít nhất 2 ống siêu âm để đảm bảo có thể kiểm tra toàn bộ tiết diện cọc.
Cọc có đường kính từ 0,8m đến 1,5m Thường được bố trí 3 ống siêu âm xếp đều xung quanh chu vi cọc theo hình tam giác đều. Số lượng này giúp đo lường chính xác hơn và kiểm tra toàn bộ diện tích cọc.
Cọc có đường kính trên 1,5m: Cần lắp đặt 4 ống siêu âm trở lên, bố trí theo hình vuông hoặc hình chữ thập tùy vào thiết kế và tiết diện cọc.
Cọc lớn hơn 2,0m hoặc cọc yêu cầu kiểm tra đặc biệt Đối với các cọc đường kính rất lớn hoặc có yêu cầu kiểm tra kỹ lưỡng, có thể cần từ 5 đến 6 ống siêu âm để đảm bảo khả năng kiểm tra toàn bộ khối lượng bê tông.

Lưu ý quan trọng khi bố trí ống siêu âm:

  • Khoảng cách đều: Các ống cần được bố trí cách đều nhau theo chu vi cọc, giúp phân bố sóng siêu âm và kiểm tra đồng đều.
  • Gắn chặt và cố định tốt: Ống phải được cố định chắc chắn trong lồng thép của cọc để tránh di chuyển hoặc móp méo trong quá trình đổ bê tông.
  • Độ sâu của ống: Các ống siêu âm thường kéo dài đến đáy cọc để đo lường chất lượng bê tông toàn bộ chiều dài cọc.
  • Lắp đặt đúng quy trình: Đảm bảo lắp đặt ống siêu âm đúng vị trí và cố định chắc chắn trong lồng thép để không bị ảnh hưởng trong quá trình đổ bê tông.

Ứng dụng của ống thép siêu âm cọc khoan nhồi

  • Sử dụng rộng rãi trong các công trình dân dụng, cầu đường, các dự án hạ tầng lớn như cầu cảng, đập nước, nhà máy công nghiệp, giúp đảm bảo an toàn và độ bền cho kết cấu của công trình.
  • Việc sử dụng ống thép siêu âm cọc khoan nhồi không chỉ đáp ứng tiêu chuẩn kiểm tra chất lượng xây dựng mà còn tăng cường độ an toàn và tuổi thọ cho các công trình quy mô lớn.

Quy trình siêu âm cọc khoan nhồi

Quy trình siêu âm cọc khoan nhồi là một trong những phương pháp kiểm tra chất lượng cọc được thi công nhằm phát hiện các khuyết tật như lỗ rỗng, khối bê tông không đồng nhất hoặc các vết nứt trong cọc. Dưới đây là các bước thực hiện quy trình siêu âm cọc khoan nhồi:

B1 Chuẩn bị thiết bị và vật liệu

Quá trình siêu âm cọc khoan nhồi nhằm kiểm tra chất lượng bê tông và phát hiện các khuyết tật bên trong cọc. Để thực hiện siêu âm, các thiết bị sau là cần thiết:

Máy siêu âm cọc khoan nhồi
  • Là thiết bị chính để thực hiện đo và thu thập dữ liệu siêu âm. Máy siêu âm thường đi kèm với một bộ điều khiển và màn hình hiển thị để theo dõi các kết quả đo.
  • Máy siêu âm có khả năng phát và thu nhận sóng âm, đo lường thời gian sóng truyền qua bê tông trong cọc để đánh giá chất lượng.
Đầu dò siêu âm (Sonde)
  • Đầu dò phát và đầu dò thu là hai thiết bị quan trọng, thường được đặt vào các ống siêu âm đã bố trí trong cọc. Đầu dò phát sẽ tạo ra sóng âm truyền qua cọc, còn đầu dò thu nhận tín hiệu phản hồi.
  • Đầu dò phải đảm bảo độ nhạy cao, giúp phát hiện những thay đổi trong tốc độ truyền sóng âm qua các lớp bê tông.
Cáp kết nối
  • Cáp truyền tín hiệu kết nối giữa đầu dò và máy siêu âm. Độ dài và chất lượng của cáp kết nối cần phù hợp với độ sâu cọc khoan nhồi, đảm bảo tín hiệu được truyền tải chính xác và không bị suy hao.
  • Một số loại cáp có khả năng chống nước, bảo đảm hoạt động ổn định trong môi trường ẩm ướt.
Máy tính hoặc thiết bị lưu trữ
  • Máy tính được sử dụng để lưu trữ và xử lý dữ liệu siêu âm. Các phần mềm phân tích dữ liệu sẽ giúp tạo báo cáo và phân tích các số liệu thu được từ quá trình siêu âm.
  • Dữ liệu siêu âm có thể được phân tích trực tiếp trên máy tính hoặc thông qua các phần mềm chuyên dụng.

Ống siêu âm cọc khoan nhồi
  • Ống siêu âm đã được lắp đặt trước khi đổ bê tông giúp truyền sóng siêu âm trong suốt chiều dài cọc, cho phép kiểm tra chất lượng ở các độ sâu khác nhau.
  • Ống có thể làm từ thép mạ kẽm hoặc nhựa PVC và được đặt sẵn trong cọc để chuẩn bị cho quá trình siêu âm.

Nước để bơm vào ống siêu âm
  • Trước khi tiến hành siêu âm, ống cần được đổ đầy nước để đảm bảo truyền sóng âm hiệu quả giữa đầu dò và thành bê tông. Nước giúp giảm nhiễu và cho phép sóng âm truyền qua dễ dàng.
Bộ pin hoặc nguồn cấp điện
  • Để cung cấp nguồn điện liên tục cho máy siêu âm và các thiết bị liên quan. Pin dự phòng cũng là cần thiết trong trường hợp máy được sử dụng trong thời gian dài tại các công trường.
Phần mềm phân tích dữ liệu
  • Phần mềm chuyên dụng phân tích sóng siêu âm sẽ được cài đặt trên máy tính, giúp xử lý và trực quan hóa dữ liệu siêu âm. Các phần mềm này hỗ trợ đánh giá và xuất báo cáo về chất lượng bê tông của cọc.
Dụng cụ phụ trợ
  • Thước đo: Để đo độ dài và đánh dấu các đoạn kiểm tra trong quá trình siêu âm.
  • Vật tư cố định: Bao gồm các công cụ như băng keo, dây buộc để cố định các thiết bị và cáp trong quá trình kiểm tra.
  • Thiết bị vệ sinh ống: Đảm bảo các ống siêu âm sạch sẽ, không có cặn bẩn trước khi bơm nước và đặt đầu dò vào để đảm bảo tín hiệu không bị nhiễu.

Các thiết bị trên phối hợp nhịp nhàng để đảm bảo quá trình siêu âm được thực hiện chính xác, nhanh chóng, giúp phát hiện các lỗi tiềm ẩn trong cọc khoan nhồi và đảm bảo chất lượng công trình.

B2 Tiến hành siêu âm cọc khoan nhồi

  • Đổ nước vào ống siêu âm: Đổ đầy nước vào các ống đã lắp đặt trong cọc để giúp sóng siêu âm truyền tốt hơn.
  • Đặt đầu dò: Đầu dò phát và đầu dò thu được đặt đối diện nhau qua các cặp ống đã được lắp đặt trước đó. Đầu dò sẽ truyền sóng siêu âm qua lớp bê tông và nhận lại tín hiệu phản hồi.
  • Ghi nhận dữ liệu: Máy ghi nhận tín hiệu sẽ đo thời gian và cường độ sóng siêu âm truyền qua lớp bê tông. Các dữ liệu này giúp đánh giá được sự liên tục và tính đồng nhất của bê tông trong cọc.

B3 Phân tích dữ liệu

  • Xử lý tín hiệu: Dữ liệu thu được từ các đầu dò sẽ được chuyển sang thiết bị phân tích. Thời gian truyền và cường độ sóng phản hồi cho biết mật độ, tính đồng nhất của bê tông và có thể phát hiện được các khuyết tật như rỗng, nứt hoặc bê tông không đặc.
  • Lập biểu đồ sóng siêu âm: Các kết quả thu được sẽ được biểu diễn dưới dạng biểu đồ sóng siêu âm, giúp kỹ sư dễ dàng quan sát và phát hiện các khu vực bất thường trong bê tông cọc.
  • Đánh giá chất lượng cọc: Dựa trên kết quả thu được, kỹ sư sẽ đánh giá chất lượng của cọc. Các khu vực có sóng siêu âm bị suy giảm mạnh hoặc truyền chậm hơn thường là dấu hiệu của khuyết tật trong cọc.

B4  Báo cáo kết quả kiểm tra

  • Lập báo cáo: Tất cả các dữ liệu và biểu đồ phân tích sẽ được tổng hợp thành báo cáo, bao gồm vị trí, kích thước và tính chất của bất kỳ khuyết tật nào được phát hiện.
  • Đưa ra phương án xử lý (nếu cần): Nếu phát hiện khuyết tật nghiêm trọng, có thể đưa ra các biện pháp khắc phục, như gia cố cọc hoặc thi công lại tùy vào mức độ ảnh hưởng đến công trình.

Lưu ý khi thực hiện siêu âm cọc khoan nhồi

  • Chọn thời điểm phù hợp: Thực hiện siêu âm sau khi bê tông đã đạt đủ độ cứng cần thiết (thường sau 7-28 ngày) để đảm bảo tính chính xác.
  • Kiểm tra thiết bị: Đảm bảo thiết bị siêu âm hoạt động tốt và đầu dò được đặt đúng vị trí để kết quả thu được là chính xác nhất.
  • Đọc và phân tích kết quả đúng cách: Cần kỹ sư có chuyên môn để phân tích kết quả và đưa ra đánh giá chính xác về chất lượng cọc.
