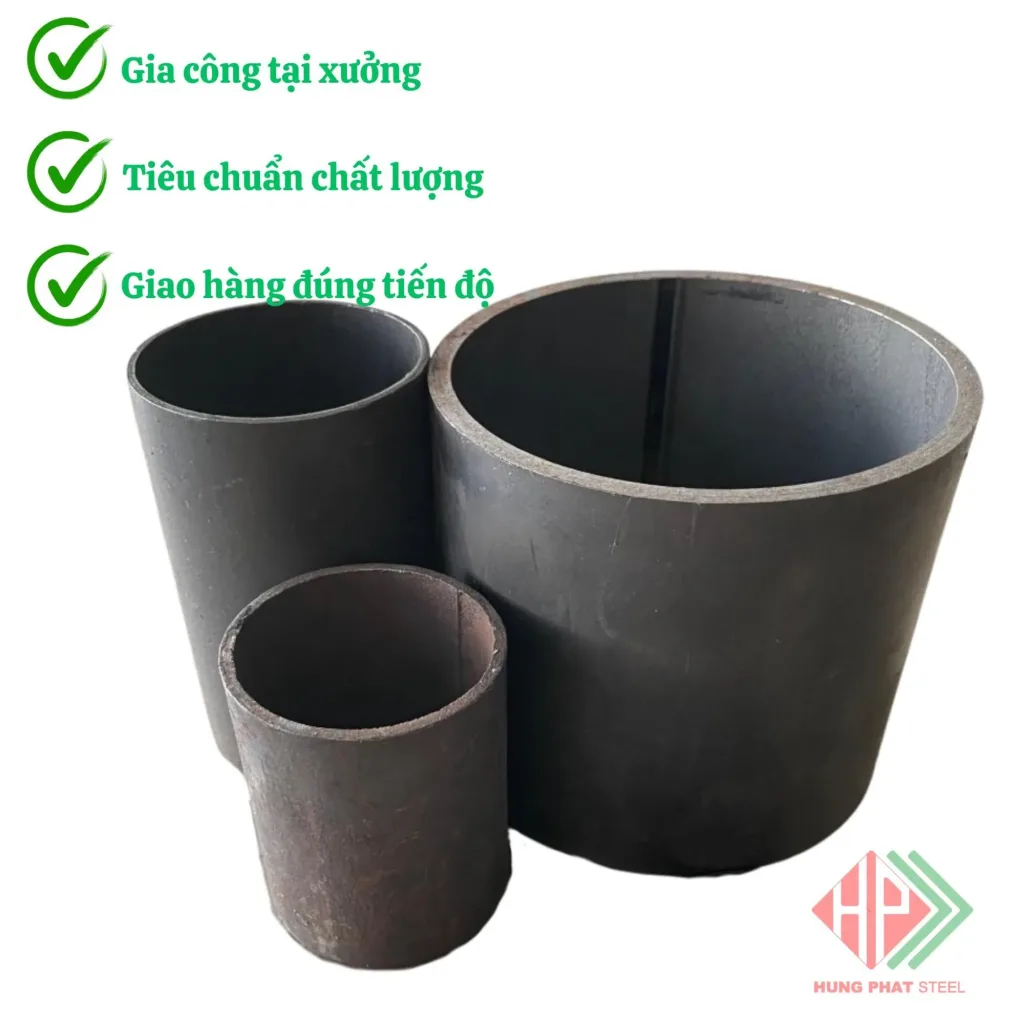

Măng sông ống siêu âm (cút nối)

Măng sông siêu âm, còn được gọi là cút nối ống siêu âm, là một loại phụ kiện đường ống chuyên dùng để nối hai đoạn ống thép siêu âm cùng kích thước trong các hệ thống đường ống, đặc biệt là trong khoan cọc nhồi. Măng sông này thường được làm từ thép, có thể là thép đen hoặc thép mạ kẽm, và được nối thẳng bằng phương pháp hàn.

Xin mời quý khách xem video về cách gia công măng sông siêu âm tại xưởng Thép Hùng Phát

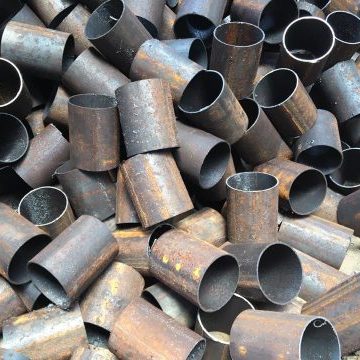

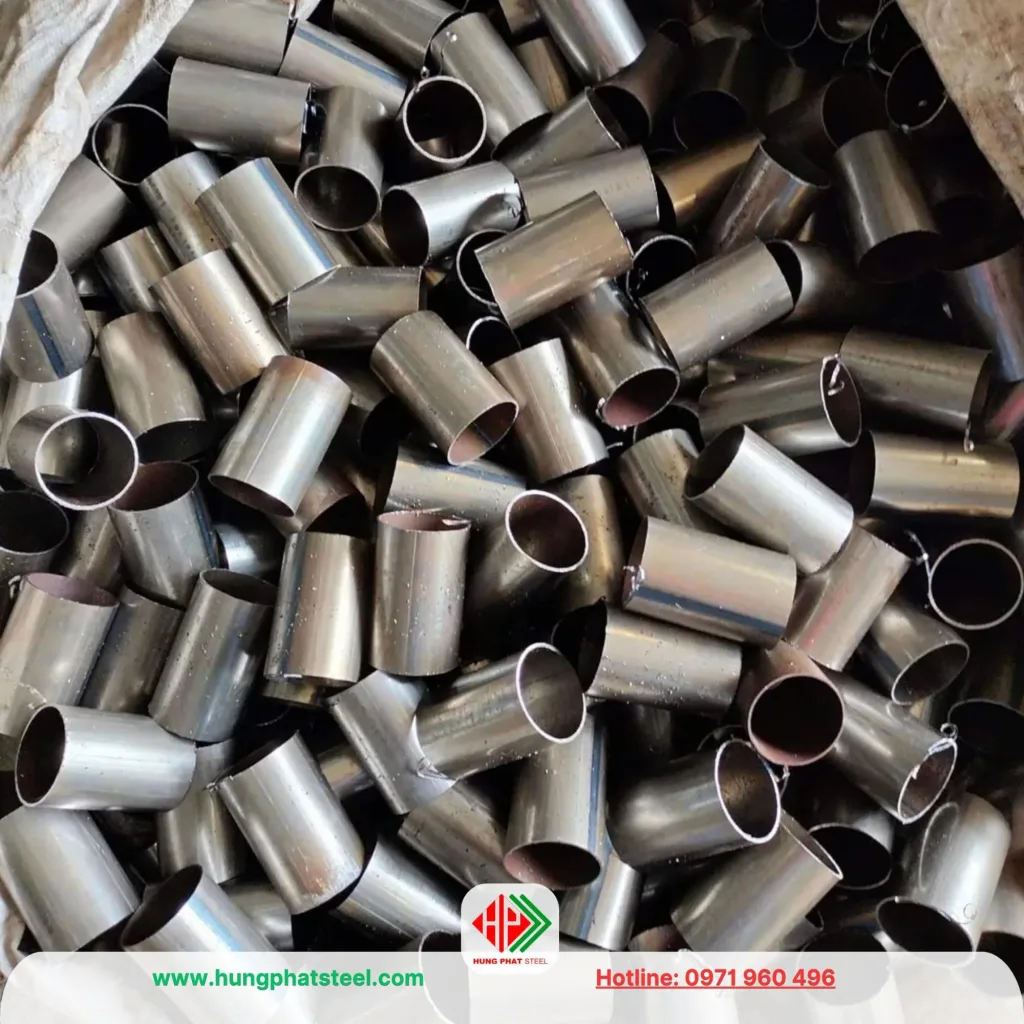

măng sông hàn nối ống siêu âm cọc nhồi — Măng sông hàn nối ống siêu âm cọc nhồi

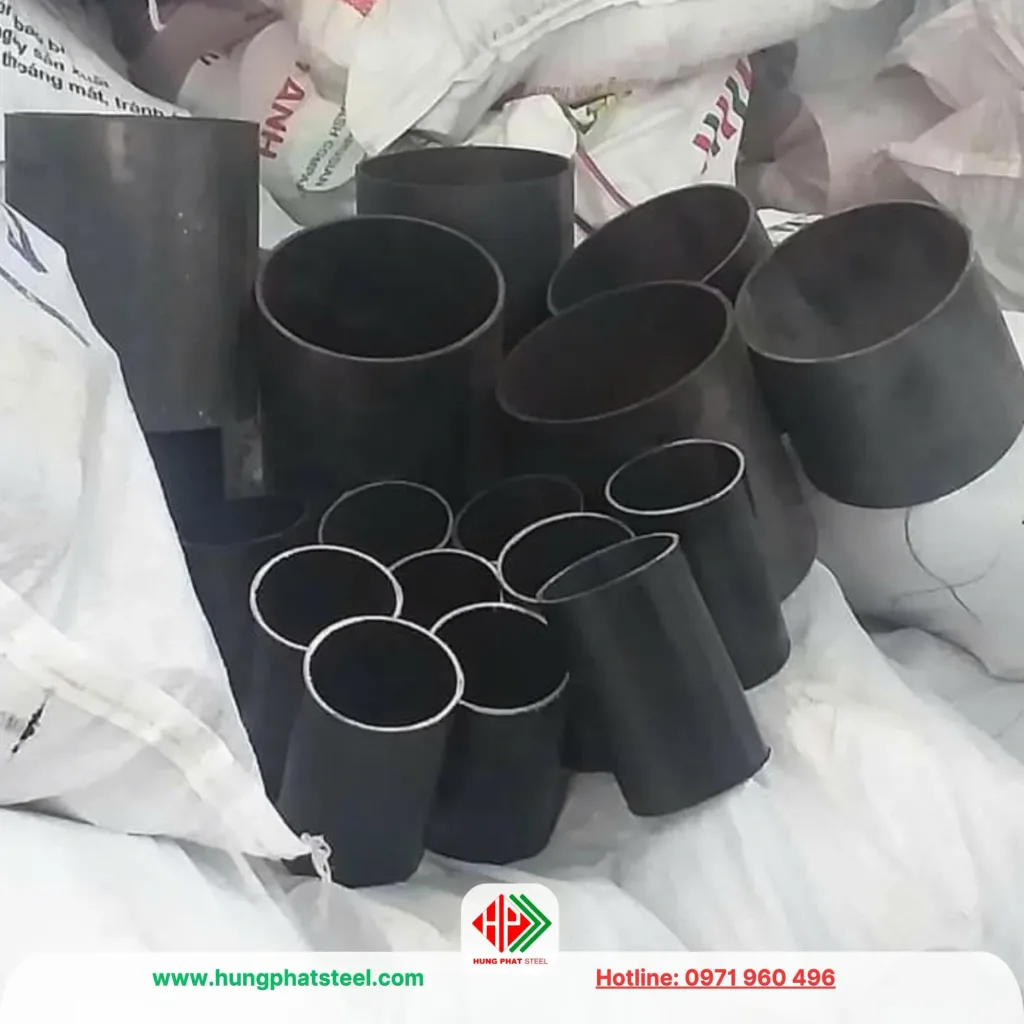

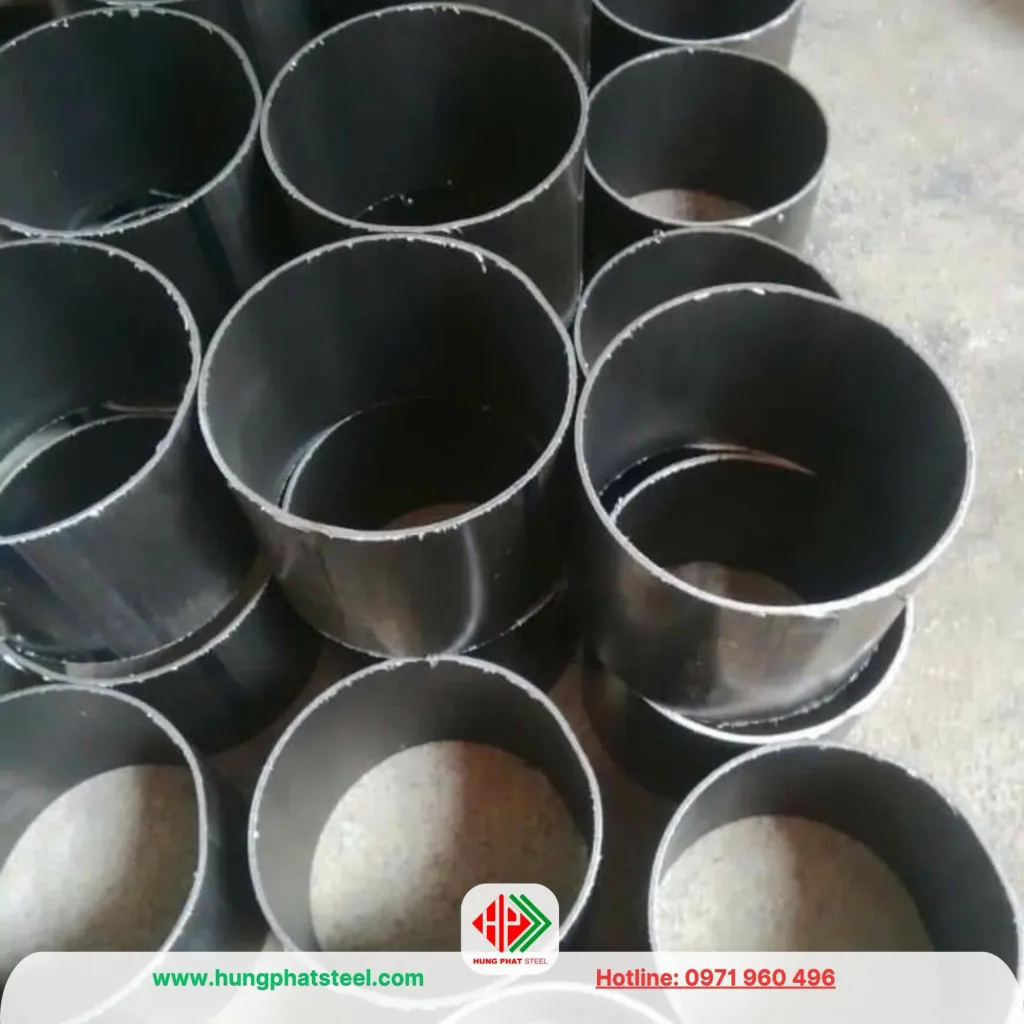

Măng sông ống siêu âm dùng trong cọc khoan nhồi

Măng sông siêu âm là thiết bị dùng để kết nối 2 đoạn ống và bảo vệ các đoạn đầu ống siêu âm khi tiến hành thí nghiệm siêu âm cọc khoan nhồi. Đây là một phần quan trọng trong công tác kiểm tra chất lượng cọc khoan nhồi, giúp đảm bảo độ bền và khả năng truyền âm tốt của các đầu ống siêu âm khi thực hiện kiểm tra trong các công trình xây dựng.

Măng sông ống siêu âm(cút nối) D114 D49 D60 D89 D76 D65

Chúng tôi, Công ty Thép Hùng Phát chuyên sản xuất và cung cấp măng sông hàn nối ống siêu âm, ống thép các loại.

Măng sông hàn dùng nối thẳng bằng phương pháp hàn cho các size ống 114, 60, 49, 89, 76, 65…
Chiều dài: 10cm – Độ dầy: 2,3 – 2,5mm (hoặc sản xuất theo yêu cầu của Quý khách).
Thời gian giao hàng nhanh chóng, giá tốt nhất.

Mô tả chi tiết về măng sông siêu âm

Chất liệu: Thường được làm từ thép hoặc các hợp kim chịu lực tốt, có khả năng chống ăn mòn và đảm bảo độ bền trong môi trường thi công khắc nghiệt. Lớp phủ bên ngoài có thể được xử lý để tăng cường khả năng chống gỉ sét.
Cấu tạo: Măng sông siêu âm được thiết kế để nối các đoạn ống siêu âm với nhau một cách chắc chắn và đảm bảo tính liên tục trong truyền sóng siêu âm. Kết nối này phải kín khít để tránh hiện tượng rò rỉ và làm gián đoạn sóng siêu âm.
Kích thước: Tùy vào đường kính của ống siêu âm được sử dụng, măng sông sẽ có kích thước phù hợp. Các kích thước phổ biến thường được sản xuất để phù hợp với các ống siêu âm có đường kính tiêu chuẩn.

Chúng tôi phân phối măng sống ống siêu âm D49, D60, D114, D90, D76, D65…

Thông số kỹ thuật măng sông ống siêu âm

Kích thước :	D49, D60, D114, D89, D76, D65
Chất liệu thép	CT3, SC45, SS400, SAE, SPHC…
Tiêu chuẩn thép:	ASTM A53, ASTM A106, JIS, TCVN..
Tiêu chuẩn độ dày:	1mm-5mm
Thương hiệu:	Thép Hùng Phát
Xuất xứ :	Việt Nam

Bảng quy cách măng sông ống thép siêu âm

Dưới đây là các thông số để tham khảo

Tên gọi măng sông	Đường kính ngoài măng sông (+2%) (mm)	Chiều dài măng sông (mm)	Độ dày (mm)
Măng sông D49	~50,00	100, 150, 200, 250, 300	1–5
Măng sông D60	~61,20	100, 150, 200, 250, 300	1–5
Măng sông D65	~66,30	100, 150, 200, 250, 300	1–5
Măng sông D76	~77,50	100, 150, 200, 250, 300	1–5
Măng sông D90	~92,00	100, 150, 200, 250, 300	1–5
Măng sông D101	~103,00	100, 150, 200, 250, 300	1–5
Măng sông D114	~116,00	100, 150, 200, 250, 300	1–5

Dung sai ±10%

Tiêu chuẩn của măng sông trong siêu âm cọc khoan nhồi

TCVN 9395:2012 Mục 8.6 có quy định về ống thép siêu âm và măng xông (hay còn gọi là măng sông, cút nối)

Ống siêu âm (thường là ồng thép đường kính 60 mm) cần được buộc chặt vào cốt thép chủ, đáy ống được bịt kín và hạ sát xuống đáy cọc, nối ống bằng hàn, có măng xông, đảm bảo kín, tránh rò rỉ nước, xi măng làm tắc ống, khi lắp đặt cần đảm bảo đồng tâm.

Ứng dụng của măng sông siêu âm

Kiểm tra chất lượng cọc khoan nhồi: Măng sông siêu âm là thiết bị hỗ trợ cho việc đo đạc và kiểm tra khuyết tật hoặc độ đặc chắc của cọc khoan nhồi bằng phương pháp siêu âm xuyên qua ống cọc. Thông qua đó, các kỹ sư có thể đánh giá được chất lượng của cọc, phát hiện các lỗ rỗng hoặc khuyết tật trong kết cấu bê tông.
Đảm bảo an toàn và chất lượng công trình: Việc sử dụng măng sông siêu âm giúp kết quả đo đạc chính xác, từ đó đưa ra những đánh giá đúng đắn về chất lượng cọc, góp phần vào độ an toàn và bền vững của công trình.

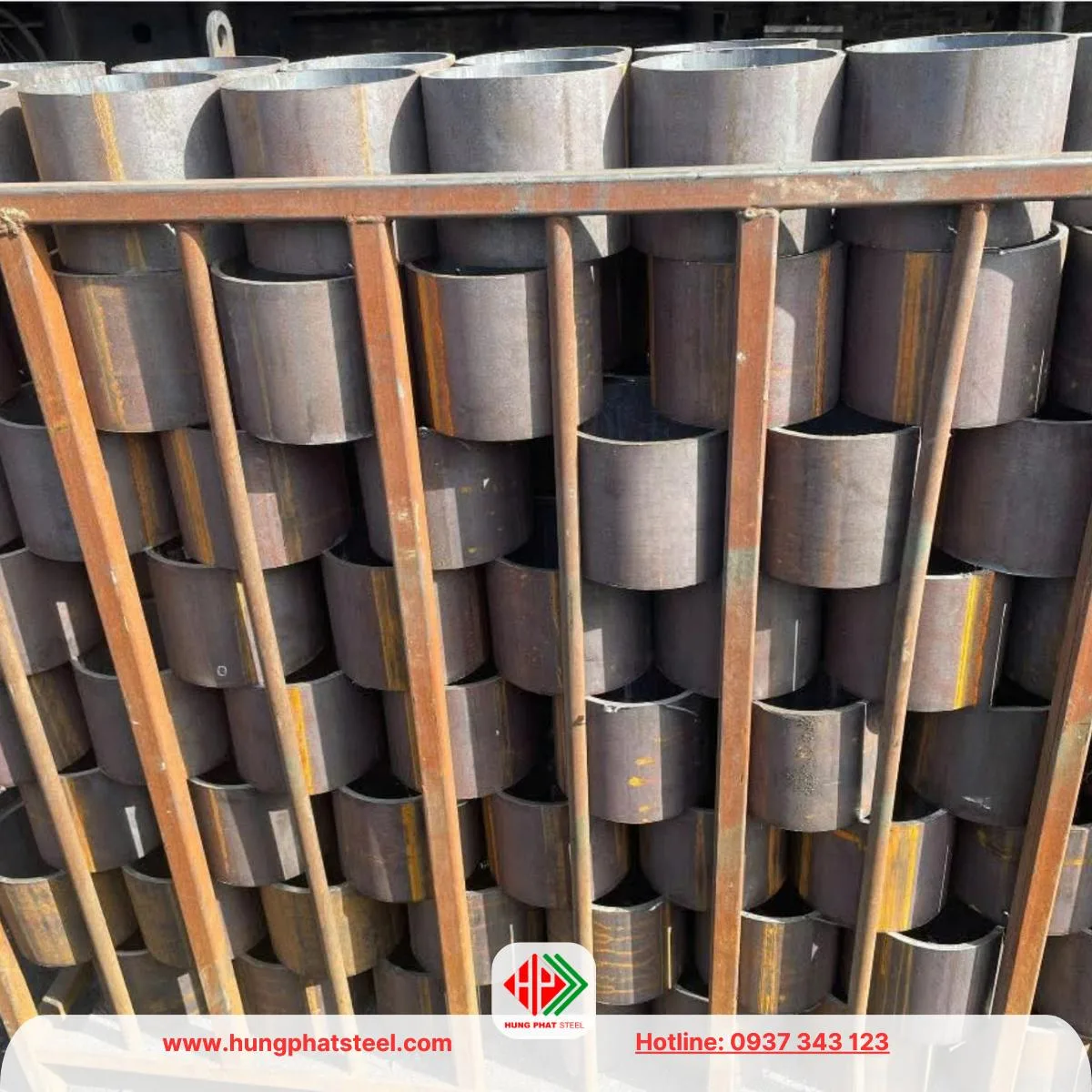

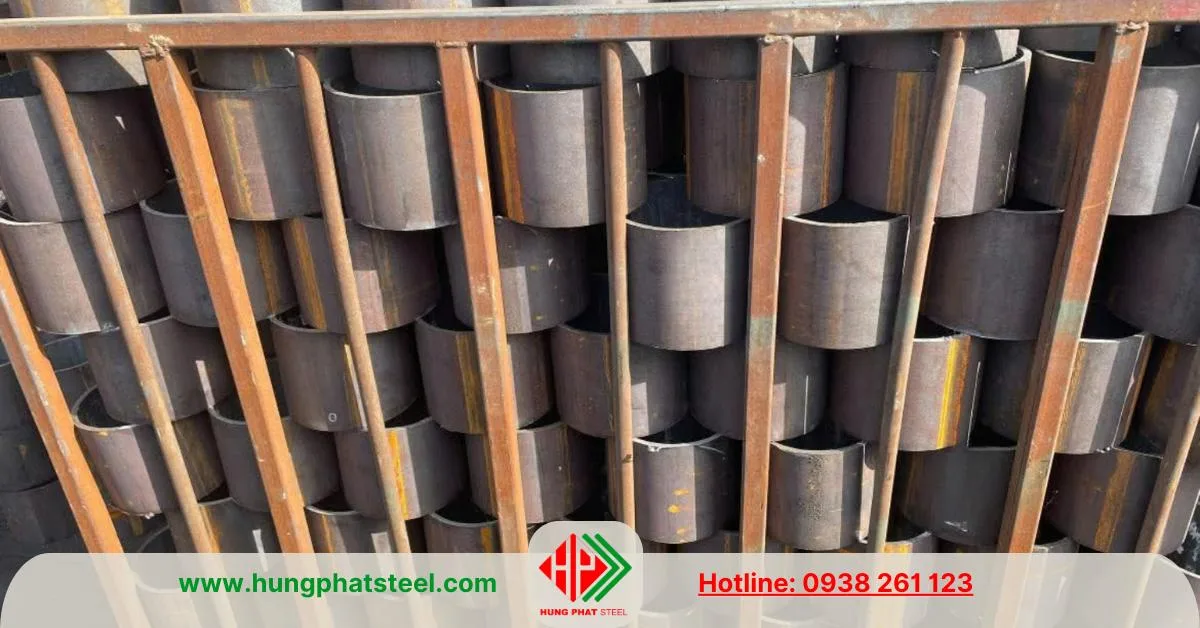

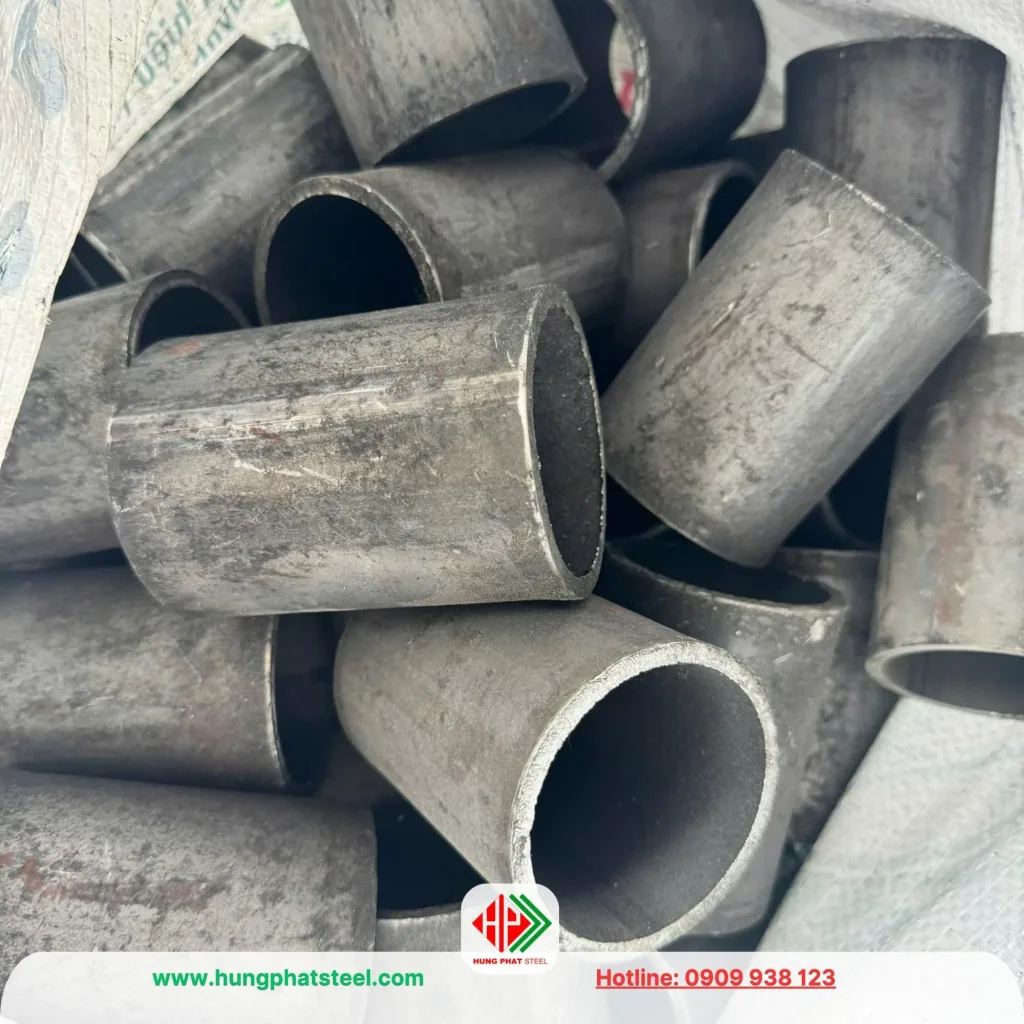

Cút nối hàn ống siêu âm gia công bởi Thép Hùng Phát

Lưu ý khi sử dụng măng sông siêu âm

Chọn đúng kích cỡ: Phải chọn măng sông có kích thước phù hợp với ống siêu âm để đảm bảo kết nối chính xác và an toàn.
Kiểm tra chất lượng măng sông: Trước khi lắp đặt, cần kiểm tra măng sông xem có bị nứt, gãy hoặc các khuyết tật khác không, để tránh ảnh hưởng đến kết quả siêu âm.
Lắp đặt đúng kỹ thuật: Phải đảm bảo các đầu nối được lắp đặt chính xác và chặt chẽ, tránh hiện tượng rò rỉ nước hoặc không truyền được sóng siêu âm.

Quy trình lắp đặt măng sông nối ống thép siêu âm cọc khoan nhồi

Măng sông nối ống thép siêu âm là phụ kiện dùng để liên kết các đoạn ống, tạo thành hệ thống ống liên tục được lắp đặt trong lồng thép cọc khoan nhồi. Mối nối cần chắc chắn, kín nước và hạn chế tình trạng lệch tâm hoặc lọt vữa xi măng vào bên trong ống, nhằm bảo đảm điều kiện thực hiện kiểm tra siêu âm sau khi đổ bê tông.

Bước 1: Kiểm tra ống thép và măng sông

Trước khi lắp đặt, cần kiểm tra đường kính ống, chiều dài từng đoạn, tình trạng đầu ống và kích thước măng sông. Phụ kiện phải tương thích với đúng quy cách ống sử dụng, không bị nứt, móp méo hoặc hư hỏng tại vị trí liên kết.

Bước 2: Làm sạch đầu ống

Làm sạch bề mặt đầu ống, loại bỏ bùn đất, dầu mỡ và các dị vật có thể ảnh hưởng đến mối nối. Kiểm tra đầu ống không bị biến dạng để bảo đảm hai đoạn ống có thể lắp ghép đúng vị trí.

Bước 3: Lắp măng sông nối ống

Đưa măng sông vào đầu đoạn ống thứ nhất theo đúng cấu tạo thiết kế. Tiếp tục lắp đoạn ống thứ hai vào đầu còn lại, bảo đảm hai đoạn ống thẳng hàng và mối nối được lắp hết hành trình theo hướng dẫn của nhà sản xuất.

Bước 4: Kiểm tra độ kín của mối nối

Sau khi nối, kiểm tra độ chắc chắn, độ thẳng và tình trạng kín nước của mối ghép. Phương pháp kiểm tra cần phù hợp với loại măng sông và yêu cầu kỹ thuật của dự án. Mối nối không được lỏng, lệch hoặc có khe hở có thể tạo điều kiện cho nước, bùn hay vữa xi măng xâm nhập vào trong ống.

Bước 5: Bịt đầu ống và cố định vào lồng thép

Sau khi hoàn thành các mối nối, lắp nắp bịt theo thiết kế để ngăn dị vật và bê tông lọt vào lòng ống. Tiếp theo, cố định hệ thống ống vào lồng cốt thép bằng các chi tiết phù hợp, bảo đảm ống không bị dịch chuyển, va đập hoặc biến dạng trong quá trình cẩu lắp và hạ lồng thép xuống hố khoan.

Bước 6: Kiểm tra trước khi đổ bê tông

Trước khi đổ bê tông cọc, cần kiểm tra lại toàn bộ hệ thống ống, bao gồm vị trí lắp đặt, các mối nối, nắp bịt và tình trạng thông suốt bên trong. Các đầu ống phải được bảo vệ theo yêu cầu thiết kế. Sau khi bê tông đông cứng và đến thời điểm kiểm tra, hệ thống ống cần đáp ứng điều kiện đưa đầu dò siêu âm vào thực hiện phép đo.

Lưu ý:

Măng sông phải đúng loại và kích thước dành cho ống siêu âm đang sử dụng. Không nên mặc định mọi măng sông nối ống thép đều bảo đảm kín nước. Quy trình lắp đặt, phương pháp thử kín và yêu cầu cố định cần tuân thủ hồ sơ thiết kế, hướng dẫn của nhà sản xuất và quy trình kiểm tra siêu âm cọc khoan nhồi áp dụng cho công trình.

Măng sông siêu âm là một phần không thể thiếu trong việc kiểm tra và giám sát chất lượng cọc khoan nhồi, giúp các kỹ sư đảm bảo rằng công trình xây dựng đáp ứng được các yêu cầu kỹ thuật và an toàn.

Thành phần hóa học và cơ tính

1. Thành phần hóa học (Chemical Composition):

Măng sông hàn thường được sản xuất từ thép carbon hoặc thép hợp kim, đáp ứng các tiêu chuẩn quốc tế như ASTM A106, ASTM A234, hoặc tương đương. Dưới đây là thành phần hóa học điển hình:

Thành phần	Hàm lượng (%)
Carbon (C)	0.17 – 0.25
Silic (Si)	0.10 – 0.40
Mangan (Mn)	0.30 – 1.20
Photpho (P)	≤ 0.035
Lưu huỳnh (S)	≤ 0.035
Crom (Cr)	≤ 0.30
Molypden (Mo)	≤ 0.10
Niken (Ni)	≤ 0.30

2. Đặc tính cơ tính (Mechanical Properties):

Đặc tính cơ tính	Giá trị
Độ bền kéo (Tensile Strength)	≥ 415 MPa
Giới hạn chảy (Yield Strength)	≥ 240 MPa
Độ giãn dài tương đối (Elongation)	≥ 20%
Độ cứng (Hardness)	≤ 200 HB

3. Ý nghĩa các chỉ tiêu:

Độ bền kéo và giới hạn chảy đảm bảo khả năng chịu lực khi hàn nối và trong quá trình vận hành.
Hàm lượng carbon thấp giúp tăng khả năng hàn và giảm nguy cơ nứt ở vùng hàn.
Các nguyên tố hợp kim như Mn, Si tăng cường độ cứng và khả năng chịu mài mòn, đảm bảo độ bền lâu dài trong môi trường có rung động.
Các tiêu chuẩn về photpho (P) và lưu huỳnh (S) thấp giúp tránh tình trạng giòn hóa hoặc rỗ bề mặt sau khi hàn.

Măng sông hàn dùng trong ống siêu âm cọc khoan nhồi phải đảm bảo truyền dẫn sóng âm tốt, chịu được áp lực cao và các điều kiện môi trường khác nhau, như trong xây dựng, nền móng cầu đường, và các công trình quy mô lớn.

Ưu điểm của măng sông ống siêu âm sản xuất bởi Hùng Phát

Măng sông ống thép được gia công bằng chất thép cường độ cao như CT3 CT3, SC45. SS400.. Đạt tiêu chuẩn ASTM A53, ASTM A106…
Chịu được áp lực đường ống cao, chịu va đập tốt, bền bỉ…v.v….
Công nghệ sản xuất hiện đại, cho ra thành phầm măng sông với số lượng lớn, nhanh chóng và đạt độ chính xác cao

Tại sao nên đặt hàng măng sông siêu âm tại Thép Hùng Phát

Quy mô sản xuất hiện đại và mạnh mẽ, đáp ứng tiêu chuẩn về số lượng cũng như chất lượng
Đội ngũ nhân viên kinh nghiệm lâu năm, lành nghề, sản xuất nhanh chóng, trách nhiệm, thẩm mỹ.
Đội ngũ giám sát chặt chẽ tiêu chuẩn về chất lượng và số lượng
Hỗ trợ tư vấn kỹ thuật và tư vấn sản phẩm 24/7. Xin vui lòng liên hệ với chúng tôi

CÔNG TY CỔ PHẦN THÉP HÙNG PHÁT

Trụ sở : H62 KDC Thới An, Đường Lê Thị Riêng, P.Thới An, TPHCM
Kho hàng: số 1769 QL1A, P.Tân Thới Hiệp, TPHCM
CN Miền Bắc: KM số 1, đường Phan Trọng Tuệ, Thanh Trì, HN.
