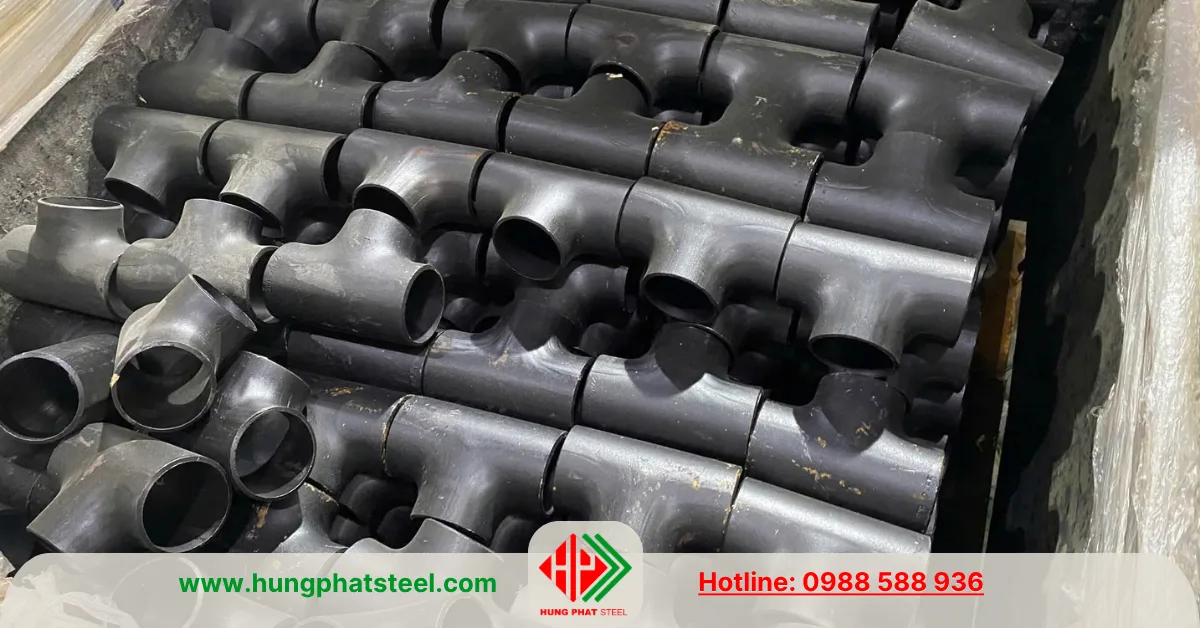

Tê Hàn DN65

Tê hàn DN65 (65A hoặc 2 -1/2″) là phụ kiện đường ống có kiểu dáng hình chữ T với 3 nhánh được sử dụng để tạo điểm chia hoặc hợp lưu lưu chất trong các hệ thống đường ống công nghiệp.

Sản phẩm có ba đầu nối hàn đối đầu (Butt Weld), trong đó hai đầu kết nối với đường ống chính và một đầu dùng để chia nhánh hoặc thu gom lưu chất từ một hướng khác.

Theo tiêu chuẩn ASME B36.10M và ASME B36.19M, tê hàn DN65 tương ứng với kích thước danh nghĩa NPS 2 1/2 inch, sử dụng cho đường ống có đường kính ngoài Ø73.0 mm. Đây là kích thước tiêu chuẩn quốc tế được sử dụng phổ biến tại Việt Nam cũng như nhiều quốc gia trên thế giới.

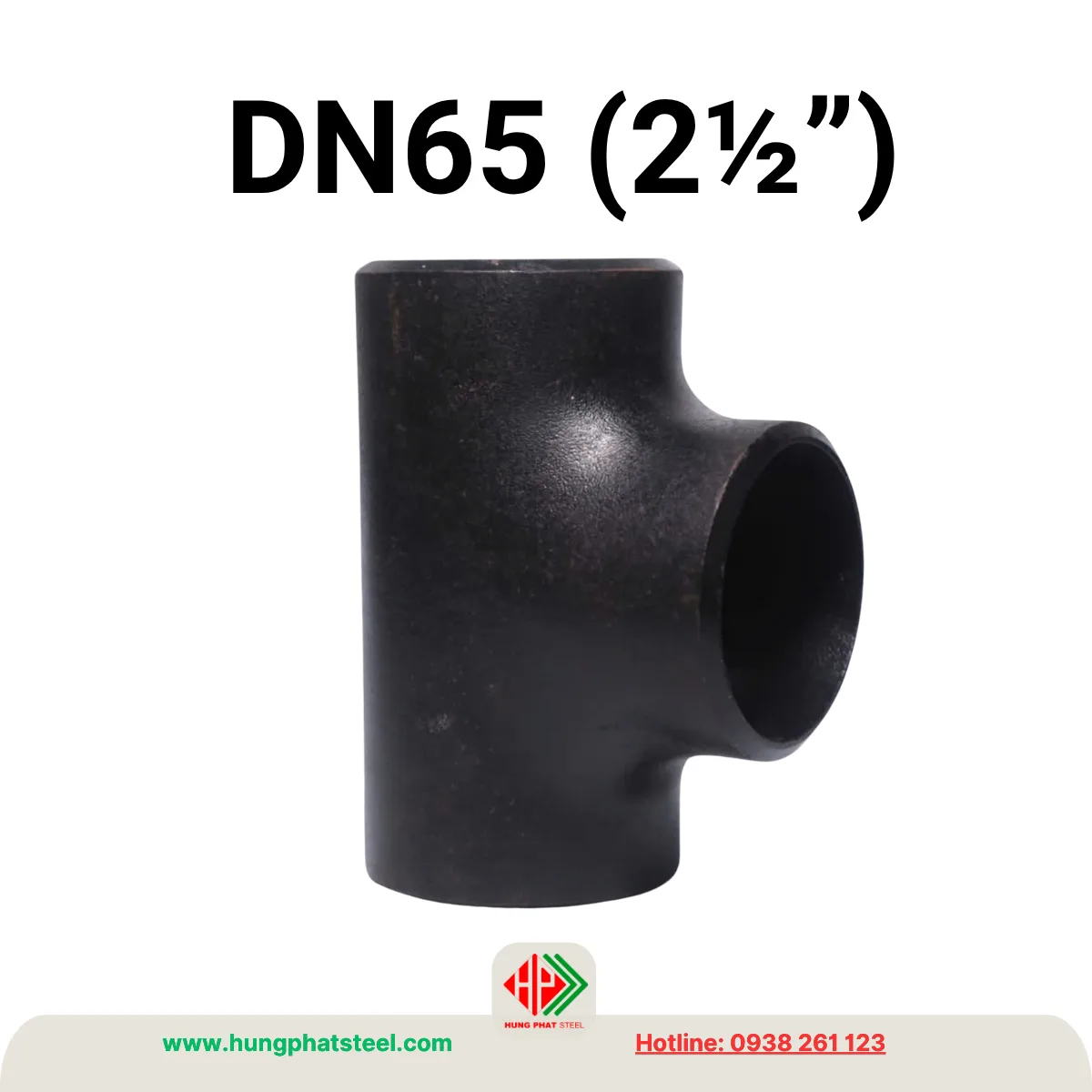

Tê hàn DN65 (2-½”) – Phụ kiện nối ống

Tê hàn DN65 là phụ kiện có hình dạng chữ T, được chế tạo bằng phương pháp dập nóng hoặc hàn từ thép tấm, sau đó gia công hoàn thiện theo các tiêu chuẩn quốc tế. Ba đầu của phụ kiện đều được vát mép để thực hiện phương pháp hàn đối đầu, tạo nên mối nối chắc chắn và kín tuyệt đối.

So với các loại tê ren, tê hàn DN65 có ưu điểm nổi bật về khả năng chịu áp lực, chịu rung động và tuổi thọ lâu dài. Sau khi hàn, phụ kiện và đường ống gần như trở thành một khối thống nhất, giúp giảm thiểu nguy cơ rò rỉ và tăng độ an toàn cho toàn bộ hệ thống.

Sản phẩm thường được sản xuất theo các tiêu chuẩn như ASME B16.9, ASTM A234 WPB đối với thép carbon, đáp ứng yêu cầu kỹ thuật của nhiều dự án công nghiệp và dân dụng.

Thông số kỹ thuật

Các thông số kỹ thuật phổ biến của tê hàn DN65 bao gồm:

• Kích thước danh nghĩa: DN65
• Kích thước inch: 2 – 1/2 inch
• Đường kính ngoài tương ứng của ống: Ø73.0 mm
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Chủng loại: Tê đều (Equal Tee), tê giảm (Reducing Tee)
• Độ dày phổ biến: SCH20, SCH40, SCH80
• Tiêu chuẩn sản xuất: ASME B16.9, ASTM A234
• Vật liệu: Thép carbon, thép mạ kẽm
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia, Đài Loan

Với kết cấu chắc chắn, khả năng chịu áp lực và nhiệt độ cao, tê hàn DN65 được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), dầu khí, hóa chất, khí nén, hơi nóng và nhiều ngành công nghiệp khác.

Cấu tạo của tê hàn DN65

Tê hàn DN65 có cấu tạo đơn giản nhưng yêu cầu độ chính xác cao trong quá trình sản xuất.

Thân phụ kiện được chế tạo nguyên khối nhằm đảm bảo khả năng chịu lực đồng đều. Ba đầu nối được gia công vát mép theo đúng góc tiêu chuẩn để tạo điều kiện thuận lợi cho quá trình hàn và giúp mối hàn ngấu sâu hơn.

Đối với các sản phẩm thép carbon, bề mặt thường được để đen hoặc phủ dầu chống gỉ. Một số loại được mạ kẽm nhúng nóng nhằm nâng cao khả năng chống ăn mòn trong môi trường ngoài trời hoặc môi trường có độ ẩm cao. Riêng tê hàn inox có khả năng chống oxy hóa tốt mà không cần thêm lớp phủ bảo vệ.

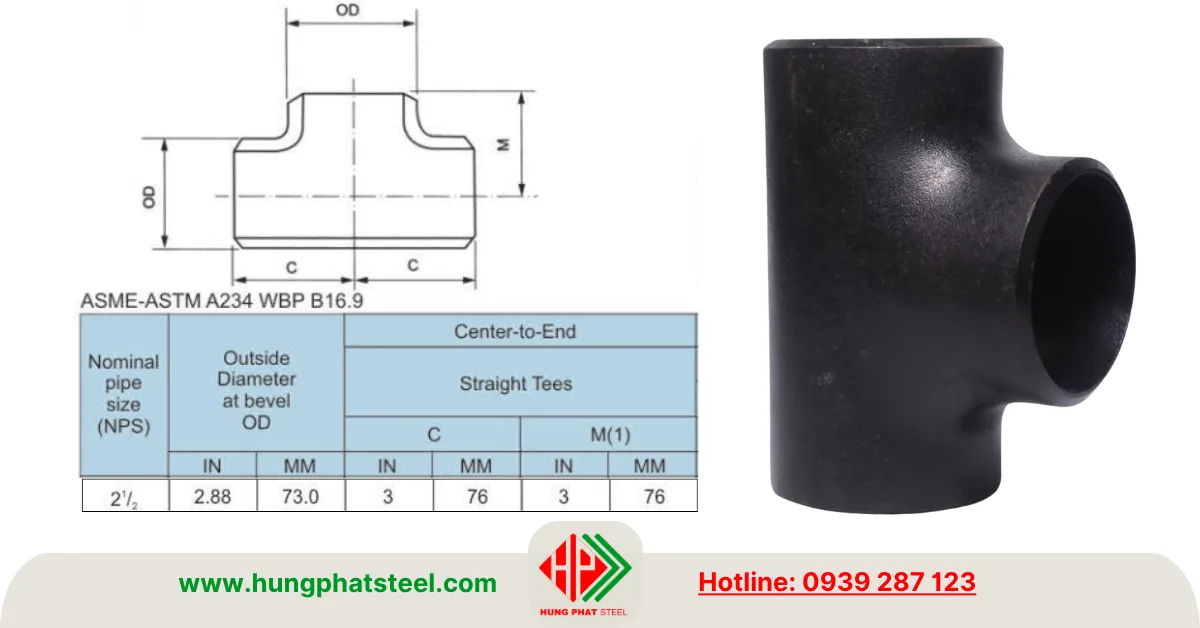

Bảng tra kích thước

Tham khảo thêm:
Tê hàn DN50
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các loại tê hàn DN65 phổ biến

Trên thị trường hiện nay, tê hàn DN65 được phân thành nhiều chủng loại nhằm đáp ứng các yêu cầu kỹ thuật khác nhau.

Tê hàn đều DN65

Đây là loại được sử dụng nhiều nhất, cả ba đầu đều có cùng kích thước DN65. Phụ kiện thích hợp để chia lưu lượng đồng đều trong hệ thống đường ống.

Tê hàn giảm DN65

Loại này có hai đầu chính DN65 và đầu nhánh có kích thước nhỏ hơn như DN50, DN40 hoặc DN32. Tê giảm giúp kết nối các đường ống khác kích thước mà không cần sử dụng thêm côn thu.

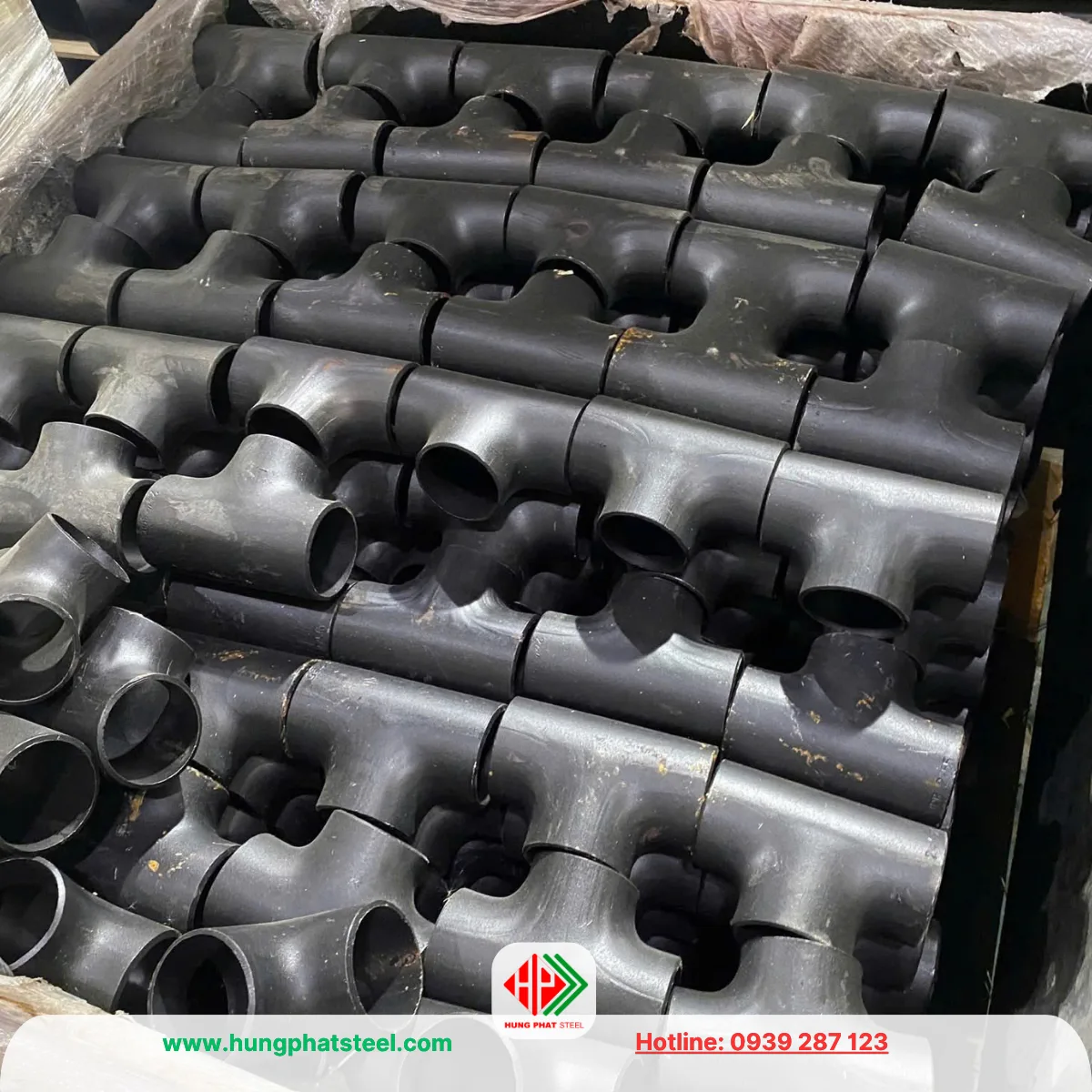

Tê hàn thép đen DN65

Được sản xuất từ thép ASTM A234 WPB hoặc các mác thép tương đương, thích hợp cho hệ thống nước, hơi, khí nén và dầu.

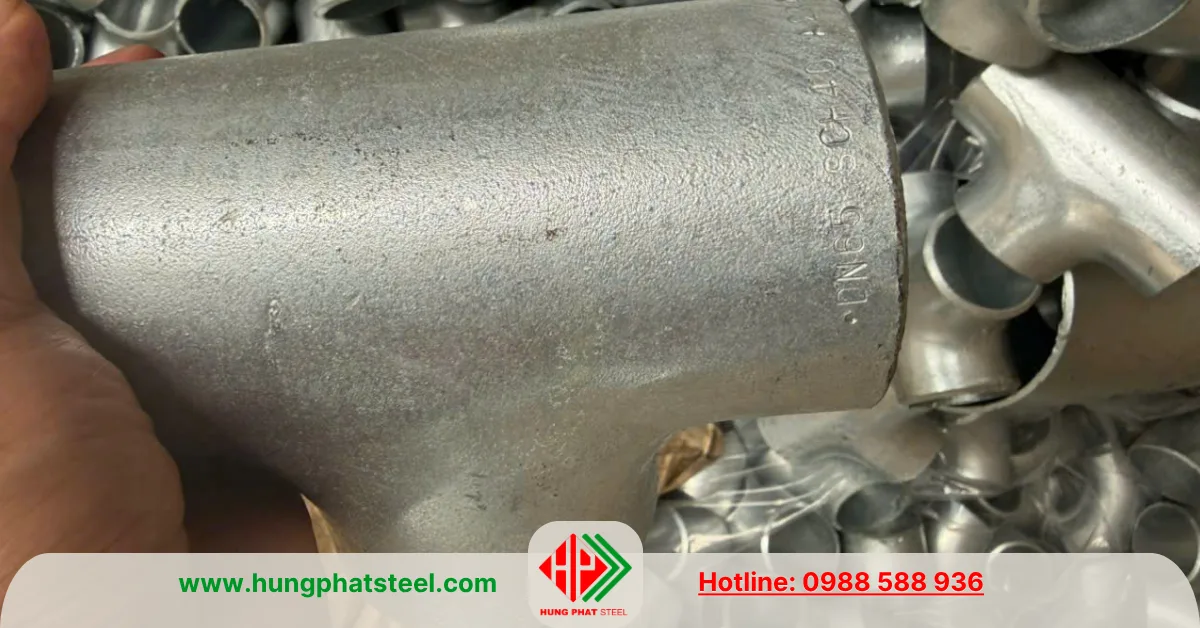

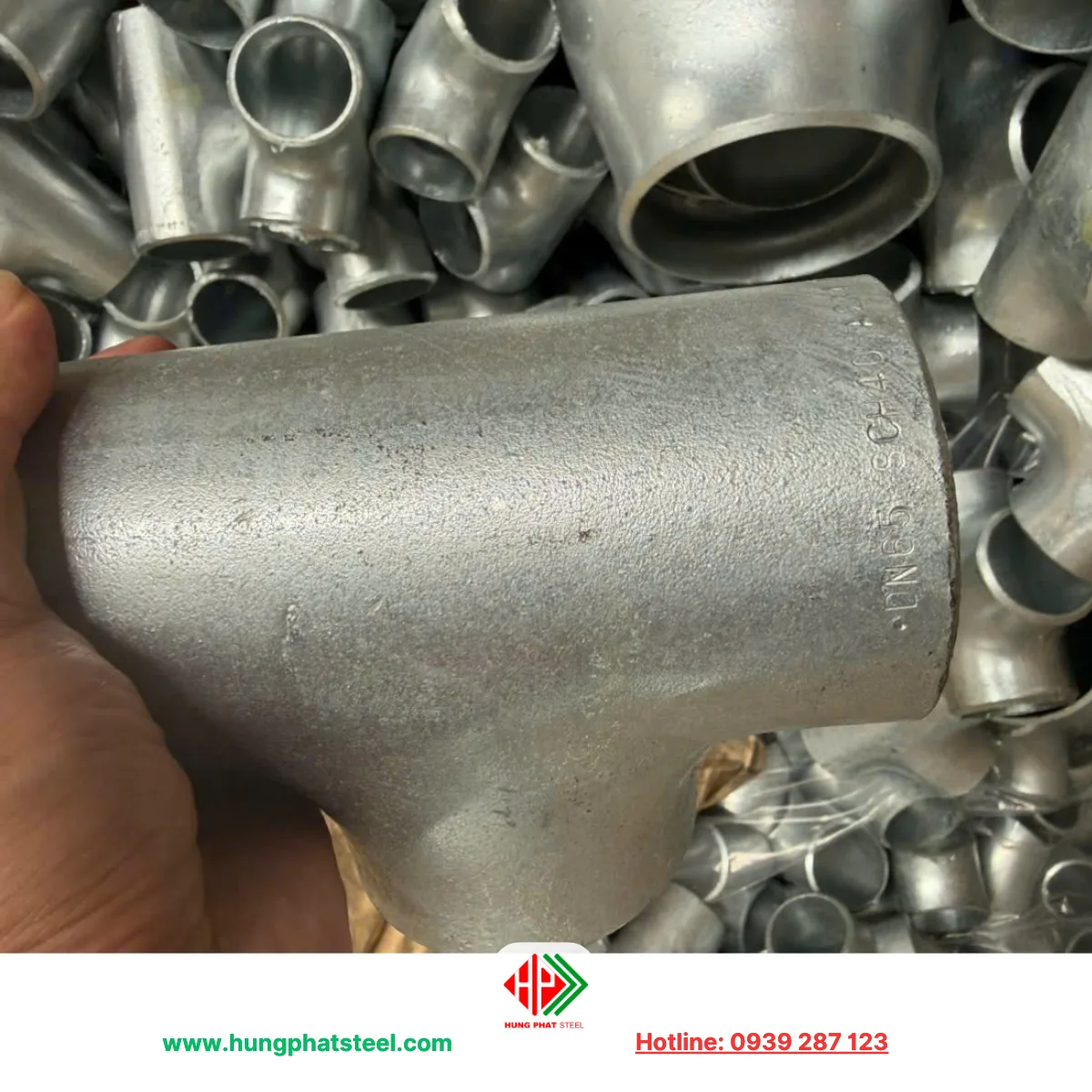

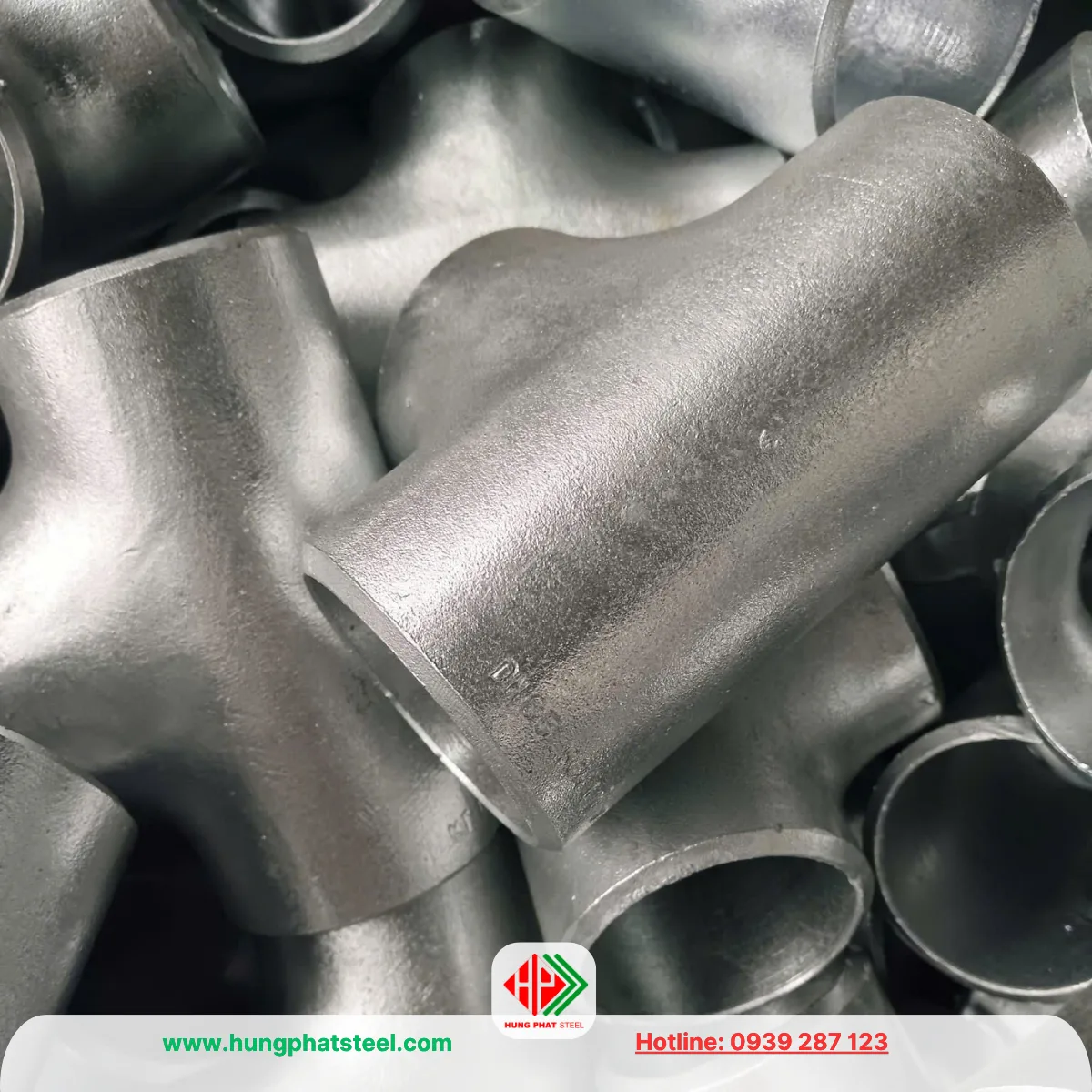

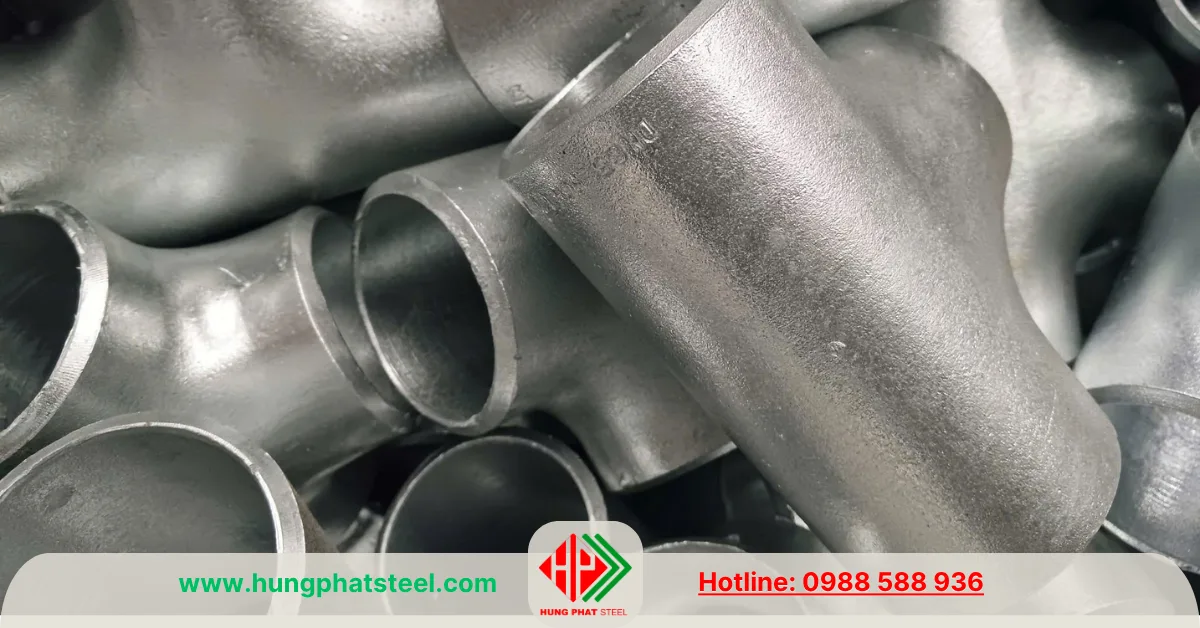

Tê hàn mạ kẽm DN65

Sau khi gia công, sản phẩm được mạ kẽm để tăng khả năng chống gỉ, phù hợp với môi trường ngoài trời hoặc hệ thống cấp nước.

Ưu điểm của tê hàn DN65

Một trong những ưu điểm lớn nhất của tê hàn DN65 là độ kín cao nhờ phương pháp hàn đối đầu. Khi thi công đúng kỹ thuật, mối nối gần như không xảy ra hiện tượng rò rỉ trong quá trình vận hành.

Khả năng chịu áp lực và nhiệt độ cao cũng là lý do sản phẩm được lựa chọn cho các hệ thống hơi nóng, dầu khí và đường ống công nghiệp. Ngoài ra, kết cấu nguyên khối giúp phụ kiện chịu được rung động mạnh và hạn chế biến dạng khi làm việc trong thời gian dài.

Tê hàn DN65 còn có tuổi thọ cao, ít phải bảo trì, giúp giảm chi phí vận hành và nâng cao hiệu quả sử dụng của toàn bộ hệ thống.

Ứng dụng trong công trình

Nhờ tính linh hoạt và độ bền cao, tê hàn DN65 được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước sạch và thoát nước, phụ kiện được dùng để chia nhánh từ đường ống chính đến các khu vực sử dụng.

Đối với hệ thống phòng cháy chữa cháy, tê hàn giúp kết nối đường ống chính với các nhánh dẫn đến đầu phun sprinkler, trụ cứu hỏa hoặc tủ chữa cháy.

Trong ngành dầu khí, hóa chất và năng lượng, sản phẩm được sử dụng để vận chuyển dầu, khí, hơi nước và các loại hóa chất dưới áp suất lớn.

Các nhà máy thực phẩm, đồ uống và dược phẩm thường sử dụng tê hàn inox DN65 nhằm đảm bảo tiêu chuẩn vệ sinh và khả năng chống ăn mòn trong quá trình sản xuất.

Ngoài ra, tê hàn DN65 còn xuất hiện trong các hệ thống HVAC, nhà máy nhiệt điện, thủy điện, đóng tàu, khai khoáng và nhiều công trình hạ tầng kỹ thuật.

Lưu ý khi lựa chọn sản phẩm

Để đảm bảo hệ thống hoạt động ổn định, cần lựa chọn đúng kích thước và tiêu chuẩn của phụ kiện.

Chiều dày SCH của tê hàn nên tương đương với chiều dày của đường ống để tránh chênh lệch trong quá trình hàn và phân bố ứng suất.

Vật liệu cũng cần phù hợp với môi trường sử dụng. Đối với môi trường thông thường có thể sử dụng thép carbon. Trong môi trường ăn mòn hoặc yêu cầu vệ sinh cao, inox 304 hoặc inox 316 sẽ là lựa chọn phù hợp hơn.

Đối với các dự án yêu cầu hồ sơ nghiệm thu, nên ưu tiên các sản phẩm có đầy đủ chứng chỉ CO, CQ, chứng nhận vật liệu và kiểm tra kích thước theo tiêu chuẩn quốc tế.

Đơn vị cung cấp tê hàn DN65

Hiện nay, tê hàn DN65 được phân phối rộng rãi trên thị trường với nhiều chủng loại và xuất xứ khác nhau. Khi lựa chọn nhà cung cấp, khách hàng nên ưu tiên những đơn vị có sẵn hàng với đầy đủ quy cách SCH10, SCH20, SCH40, SCH80 và SCH160, đồng thời cung cấp đầy đủ chứng từ CO, CQ theo yêu cầu của dự án.

Một nhà cung cấp uy tín sẽ hỗ trợ tư vấn lựa chọn đúng vật liệu, tiêu chuẩn sản xuất, áp lực làm việc và giải pháp kết nối phù hợp với từng hệ thống, đồng thời đảm bảo tiến độ giao hàng và chất lượng sản phẩm.

Tê hàn DN65 (2 1/2 inch) là phụ kiện không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Với thiết kế chắc chắn, khả năng chịu áp lực cao, độ kín tốt và tuổi thọ dài, sản phẩm đáp ứng hiệu quả nhu cầu chia nhánh lưu chất trong nhiều lĩnh vực từ cấp thoát nước, PCCC đến dầu khí, hóa chất và sản xuất công nghiệp.

Việc lựa chọn đúng loại tê hàn, đúng tiêu chuẩn và đúng vật liệu sẽ góp phần nâng cao hiệu quả vận hành, giảm chi phí bảo trì và đảm bảo an toàn cho toàn bộ hệ thống đường ống.
