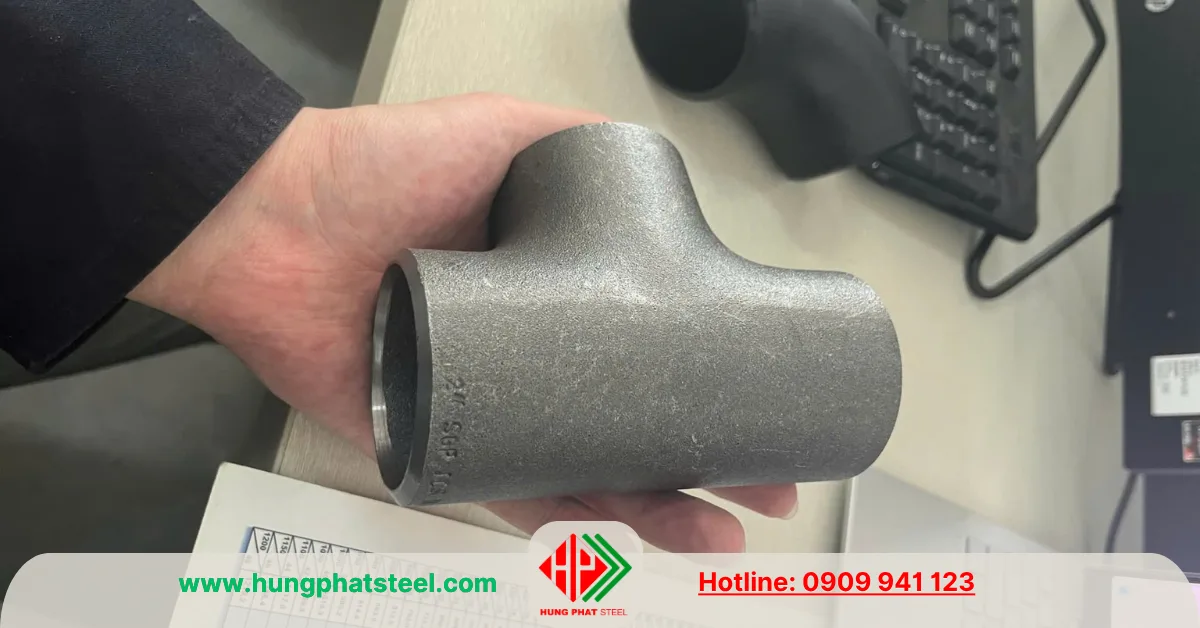

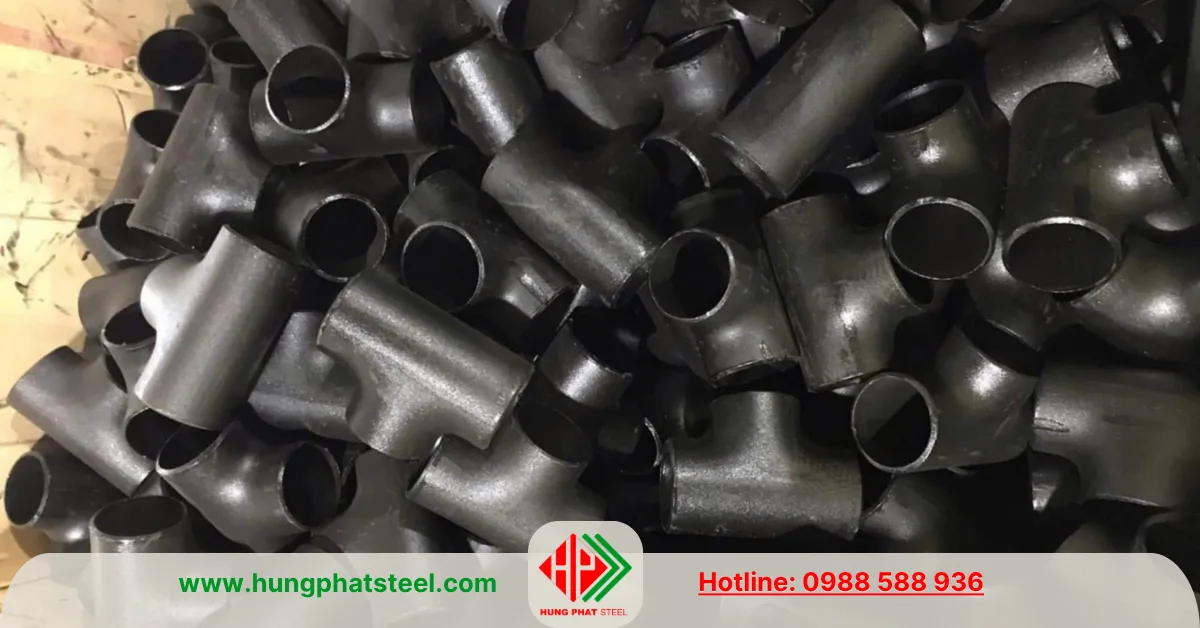

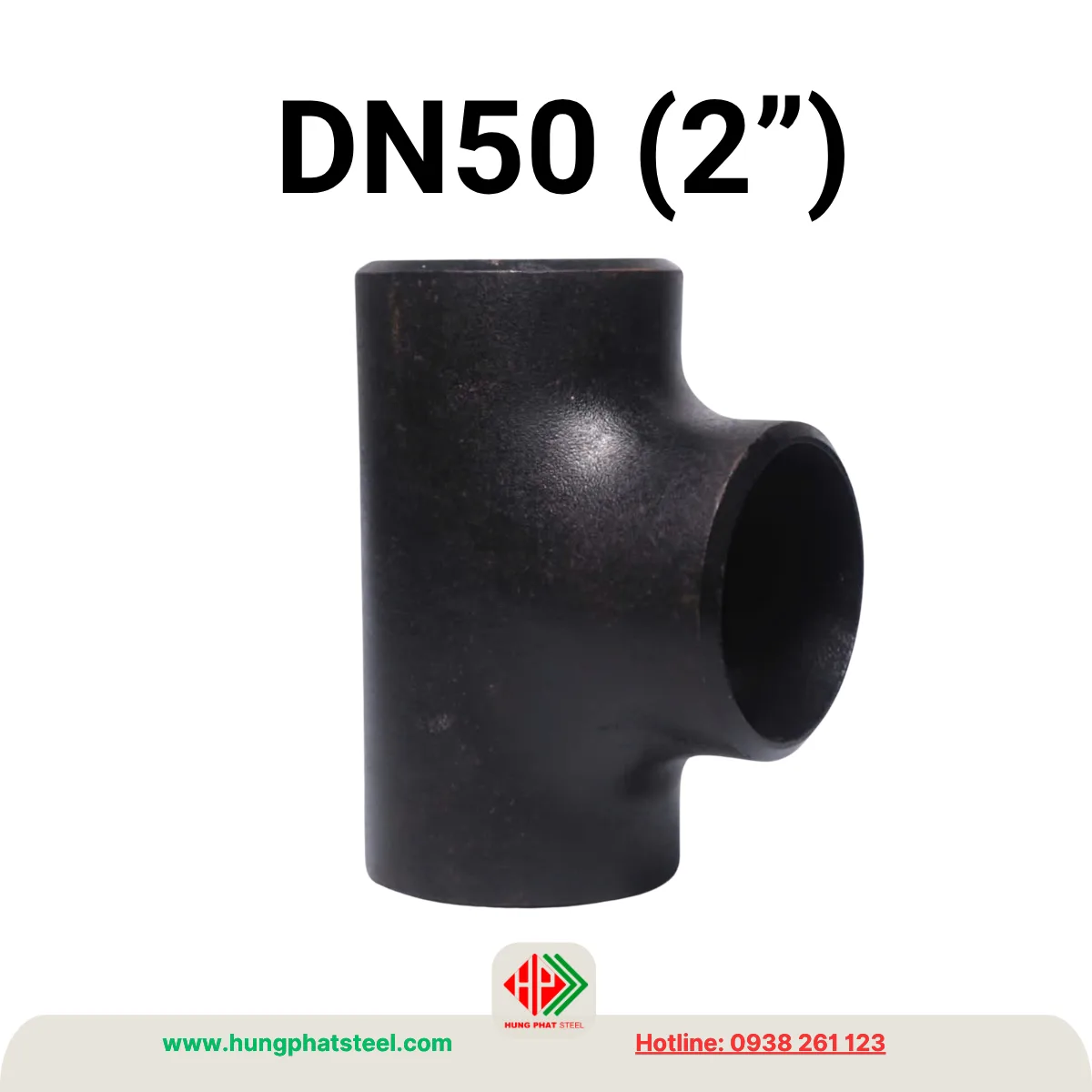

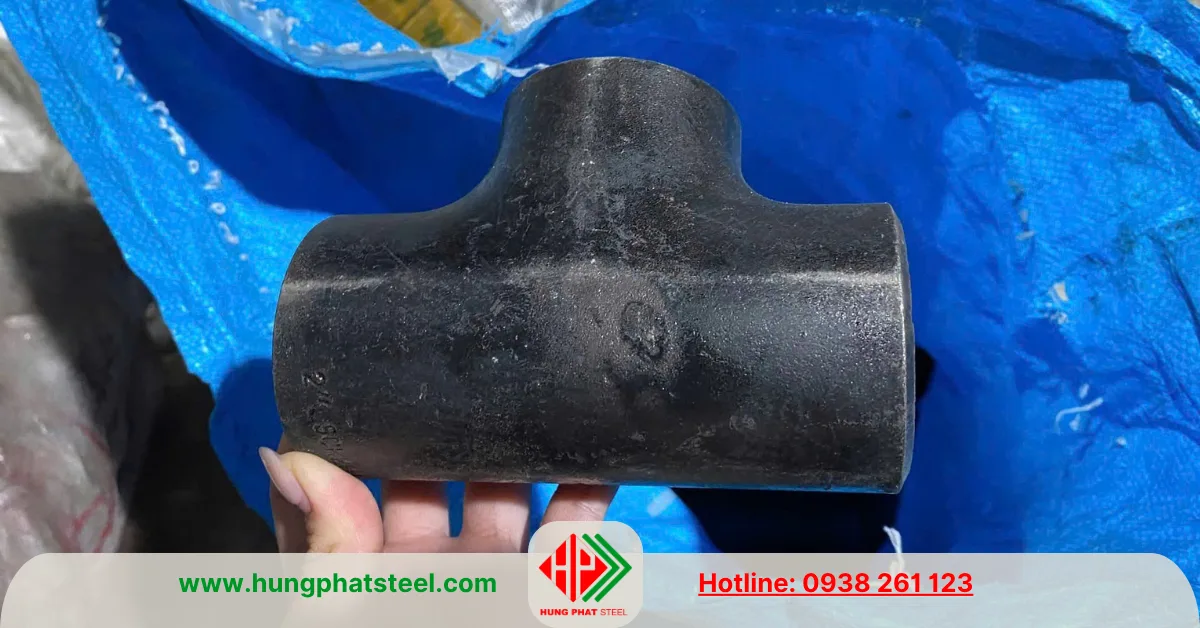

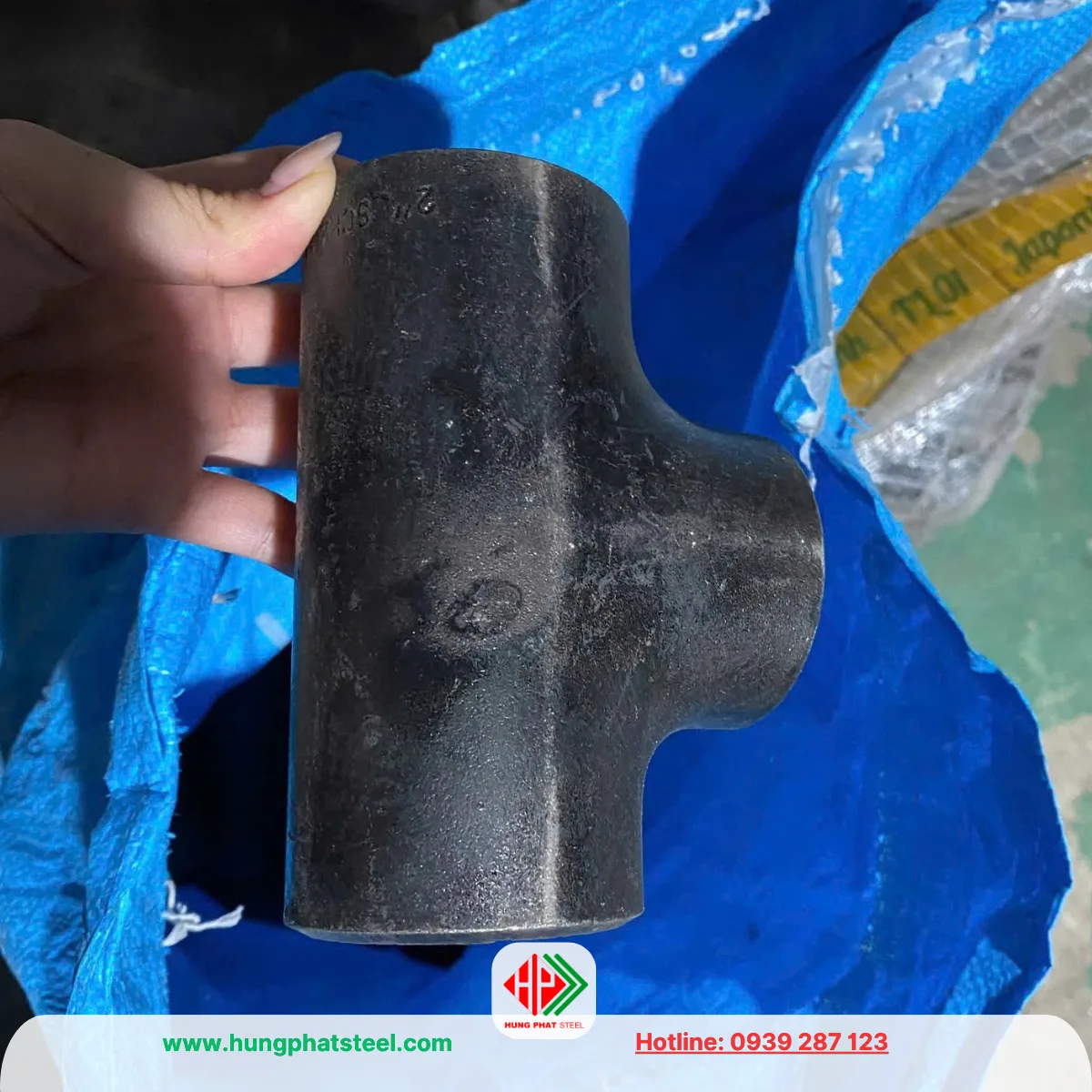

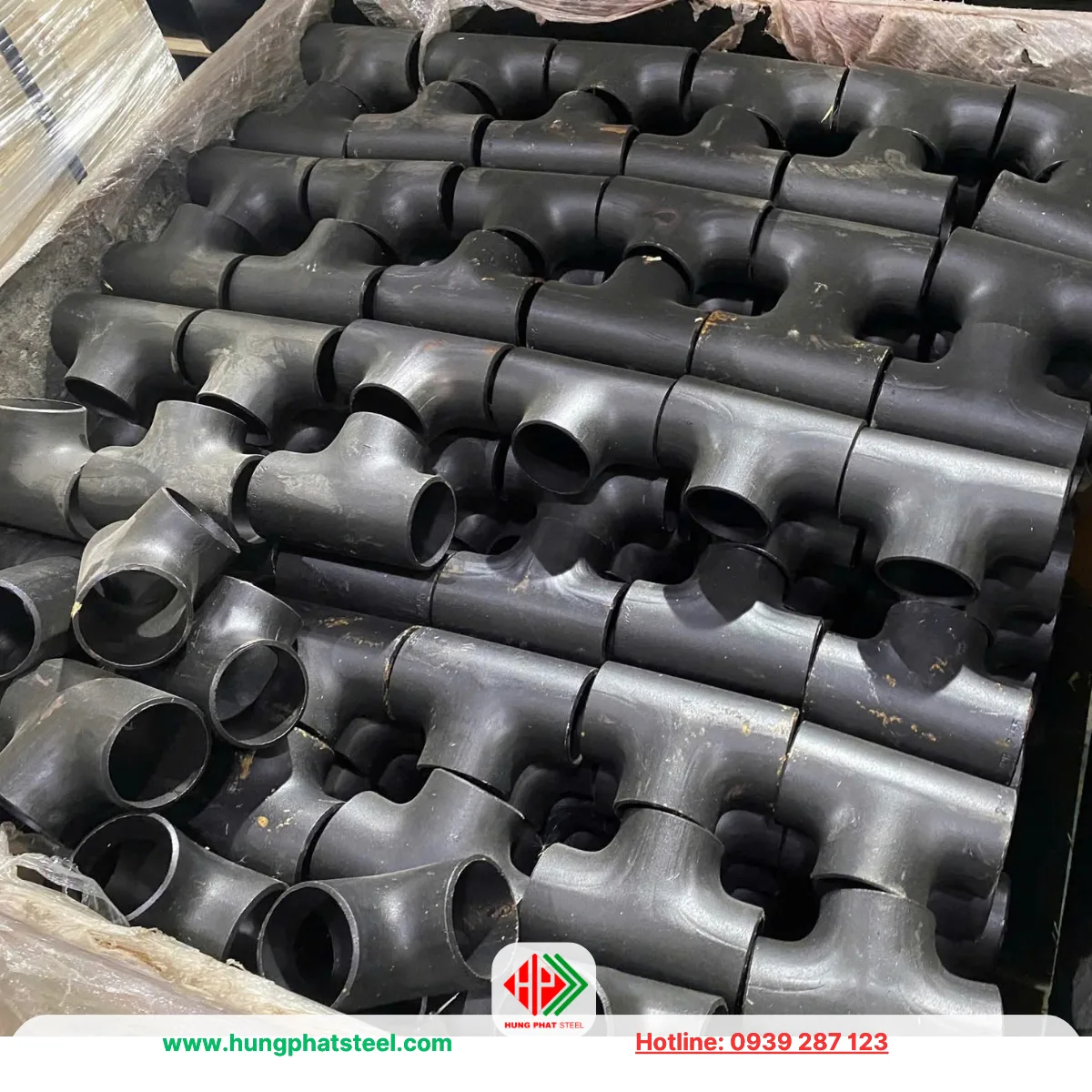

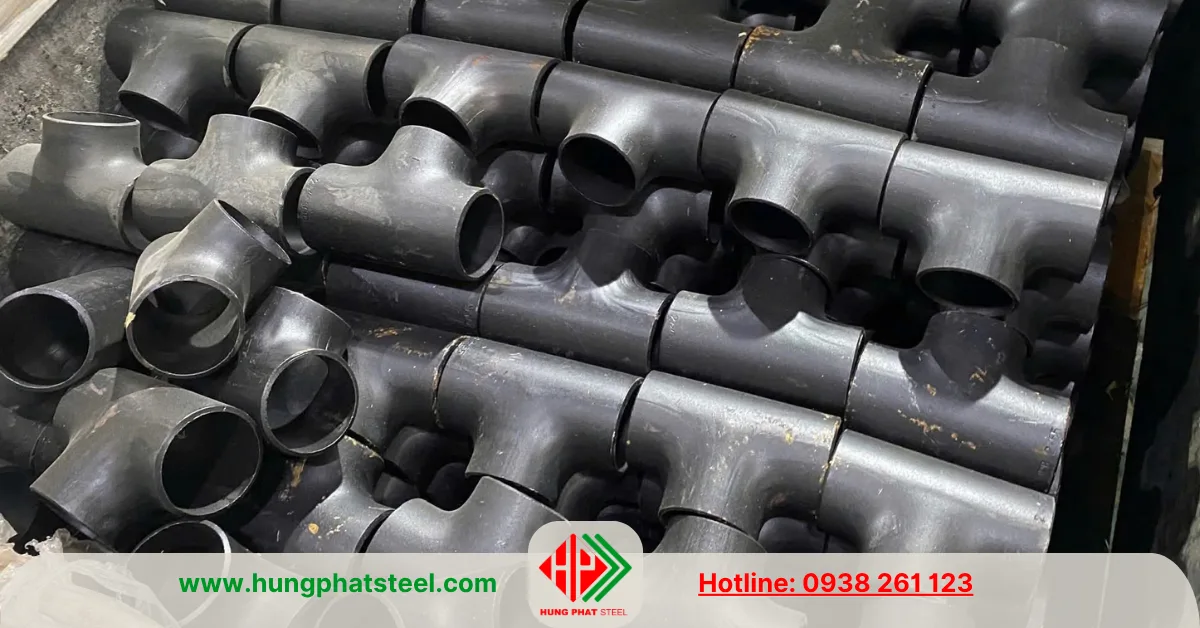

Tê Hàn DN50 (D60)

Mô tả

Tê hàn DN50 (D60) là phụ kiện đường ống có dạng hình chữ T (3 nhánh) được sử dụng để chia dòng hoặc kết nối thêm đường ống có kích thước DN50 (Phi 60.3mm)

Đây là loại phụ kiện hàn đối đầu (Butt Weld Tee) được sản xuất theo các tiêu chuẩn quốc tế như ASTM A234 WPB, ASME B16.9, MSS SP-75 hoặc JIS B2311, phù hợp với hệ thống đường ống áp lực trong công nghiệp. Theo tiêu chuẩn quốc tế, DN50 tương ứng với đường kính ngoài (OD) 60.3mm, tại Việt Nam thường được gọi ngắn gọn là D60 hoặc phi 60.

Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), đường ống hơi, khí nén, dầu khí, hóa chất, HVAC và các nhà máy sản xuất.

Nhờ kết cấu chắc chắn cùng phương pháp kết nối bằng hàn, tê hàn DN50 tạo nên mối nối có độ kín cao, chịu áp lực lớn và vận hành ổn định trong thời gian dài.

Tê hàn DN50 (D60) là phụ kiện như thế nào?

Tê hàn DN50 là phụ kiện có hình chữ T với ba đầu kết nối đều sử dụng phương pháp hàn đối đầu. Hai đầu được lắp nối với tuyến ống chính, đầu còn lại dùng để chia nhánh hoặc thu gom lưu chất từ một hướng khác.

Khác với tê ren chỉ phù hợp cho hệ thống nhỏ, tê hàn DN50 được sử dụng cho các hệ thống yêu cầu áp lực và nhiệt độ cao. Sau khi hàn hoàn thiện, toàn bộ đường ống gần như trở thành một khối thống nhất, giảm nguy cơ rò rỉ trong quá trình vận hành.

Đối với hệ thống sử dụng ống thép DN50, phụ kiện tê hàn cũng phải có đường kính ngoài 60.3mm để đảm bảo đồng tâm và thuận lợi khi thi công. Tên gọi D60 chỉ là cách gọi quen thuộc trên thị trường Việt Nam, còn kích thước tiêu chuẩn quốc tế là Ø60.3mm.

Thông số kỹ thuật tê hàn DN50

Một số thông số kỹ thuật phổ biến của sản phẩm gồm:

• Kích thước danh nghĩa: DN50
• Đường kính ngoài (OD): 60.3mm
• Kích thước tương đương: 2 inch
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Chủng loại: Equal Tee (Tê đều), Reducing Tee (Tê giảm)
• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Tiêu chuẩn sản xuất: ASME B16.9, ASTM A234 WPB, MSS SP-75, JIS B2311
• Vật liệu: Thép carbon, thép mạ kẽm
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia, Đài Loan

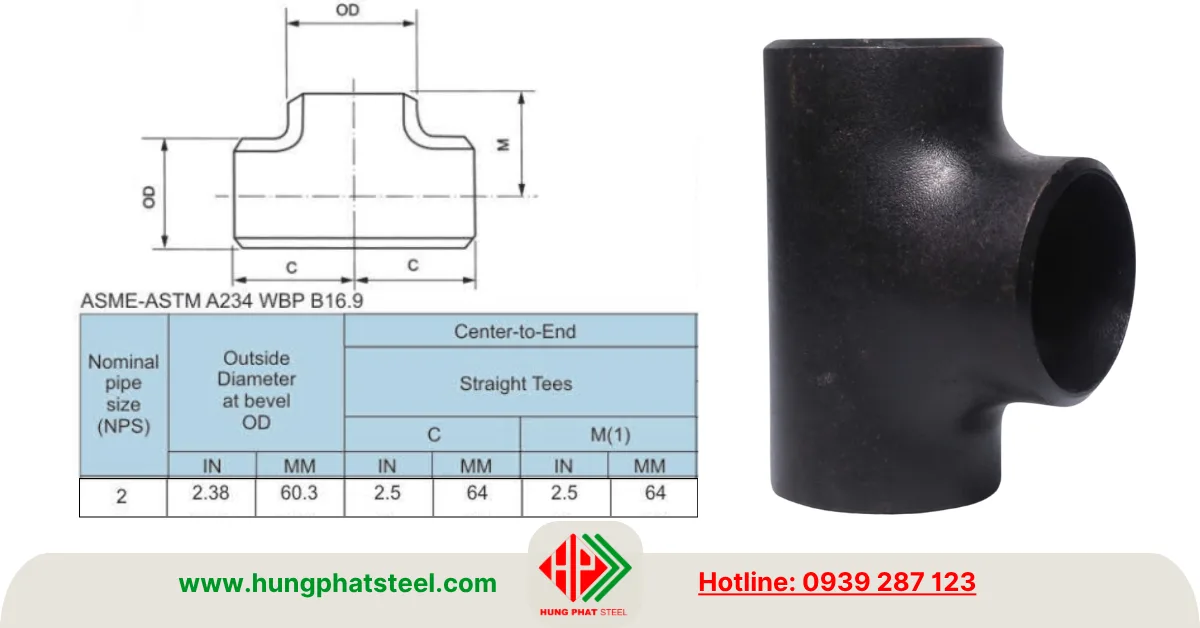

Cấu tạo của tê hàn DN50

Tê hàn DN50 được chế tạo nguyên khối bằng phương pháp dập nóng hoặc đúc, sau đó gia công cơ khí để đạt kích thước chính xác.

Ba đầu của phụ kiện đều được vát mép theo tiêu chuẩn hàn đối đầu giúp quá trình hàn dễ dàng, mối hàn ngấu sâu và chịu lực tốt hơn.

Bề mặt có thể để thép đen nguyên bản hoặc xử lý mạ kẽm nhằm tăng khả năng chống ăn mòn trong môi trường ngoài trời hoặc nơi có độ ẩm cao.

Tham khảo thêm:
Tê hàn DN40
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các loại tê hàn DN50 phổ biến

Trên thị trường hiện nay có nhiều dòng tê hàn DN50 đáp ứng từng yêu cầu kỹ thuật khác nhau.

Tê hàn đều DN50

Đây là loại thông dụng nhất, cả ba đầu đều có cùng kích thước DN50. Sản phẩm được dùng khi cần chia lưu lượng đồng đều giữa các nhánh.

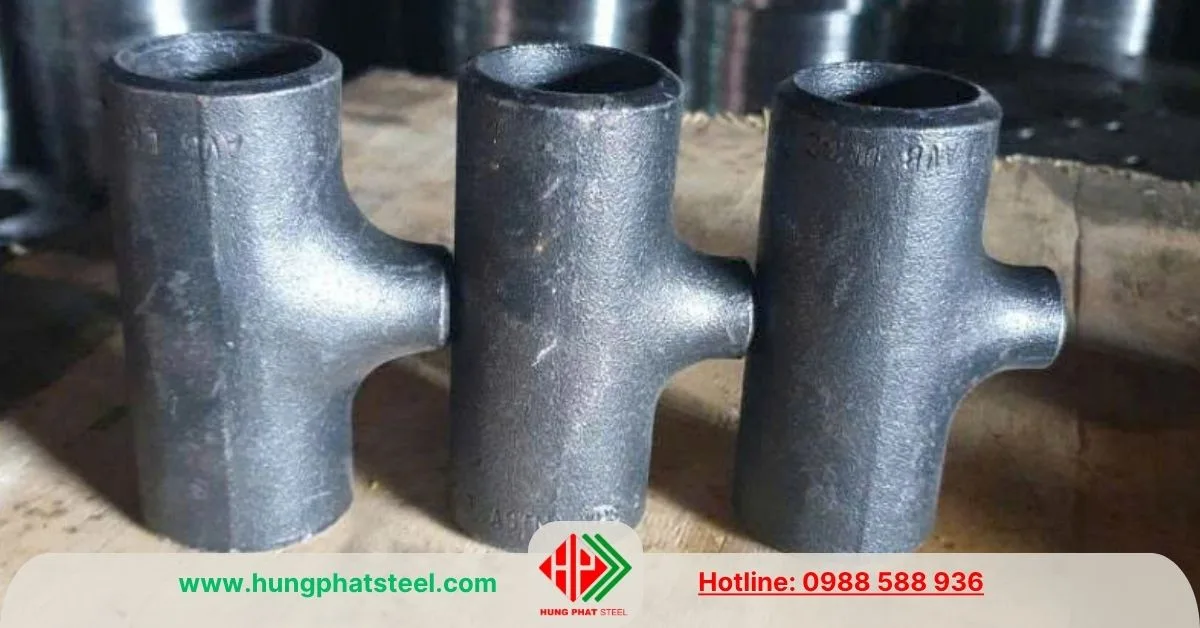

Tê hàn giảm DN50

Loại này có một đầu nhánh nhỏ hơn hai đầu chính, ví dụ DN50 x DN40 hoặc DN50 x DN25. Tê giảm giúp chuyển đổi kích thước đường ống mà vẫn tiết kiệm không gian lắp đặt.

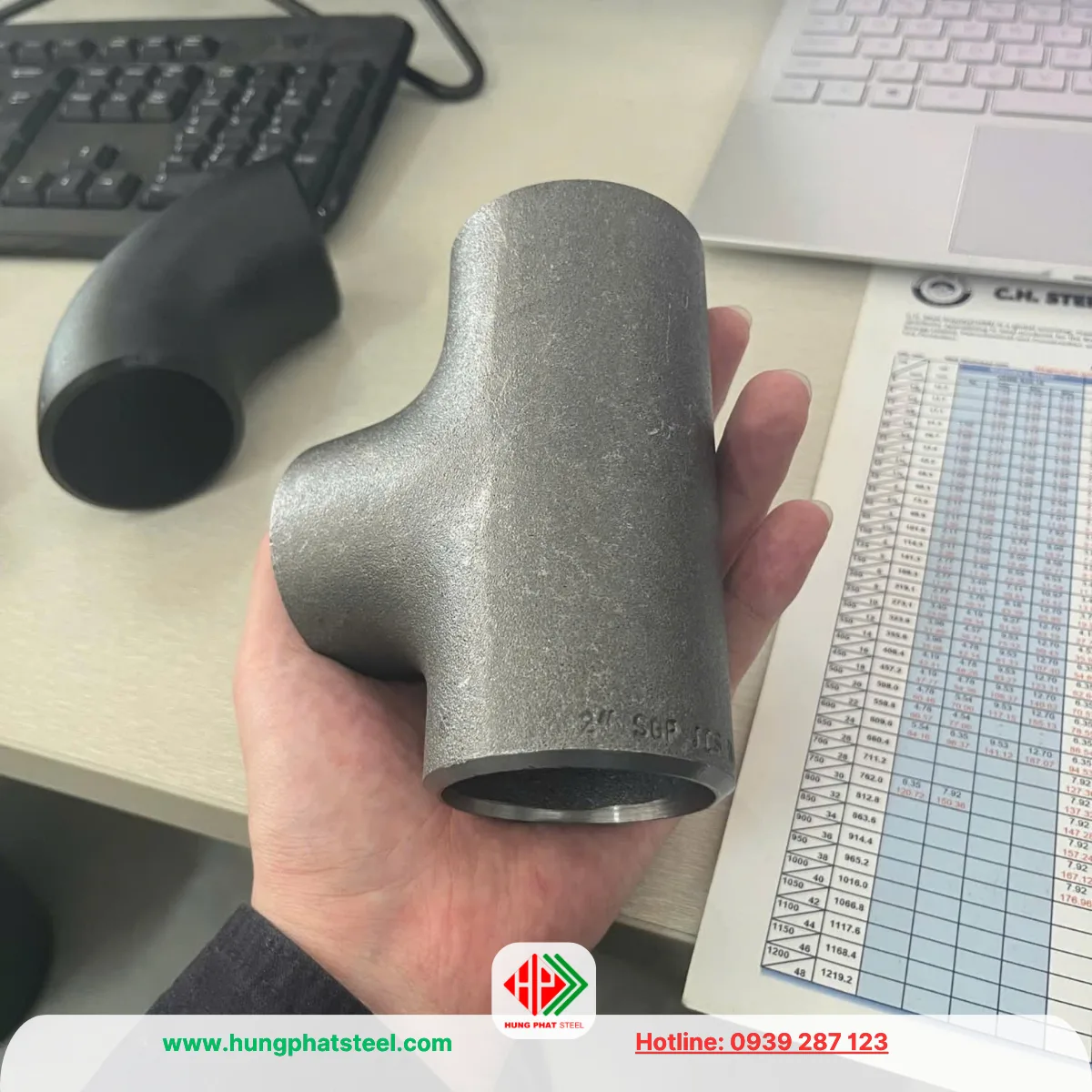

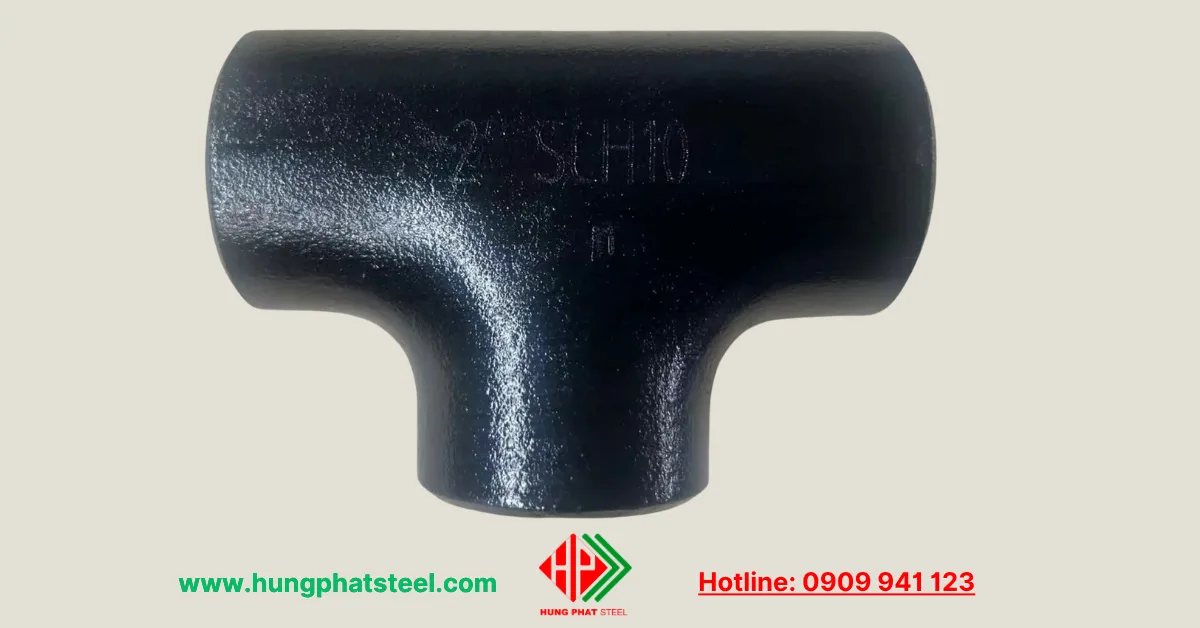

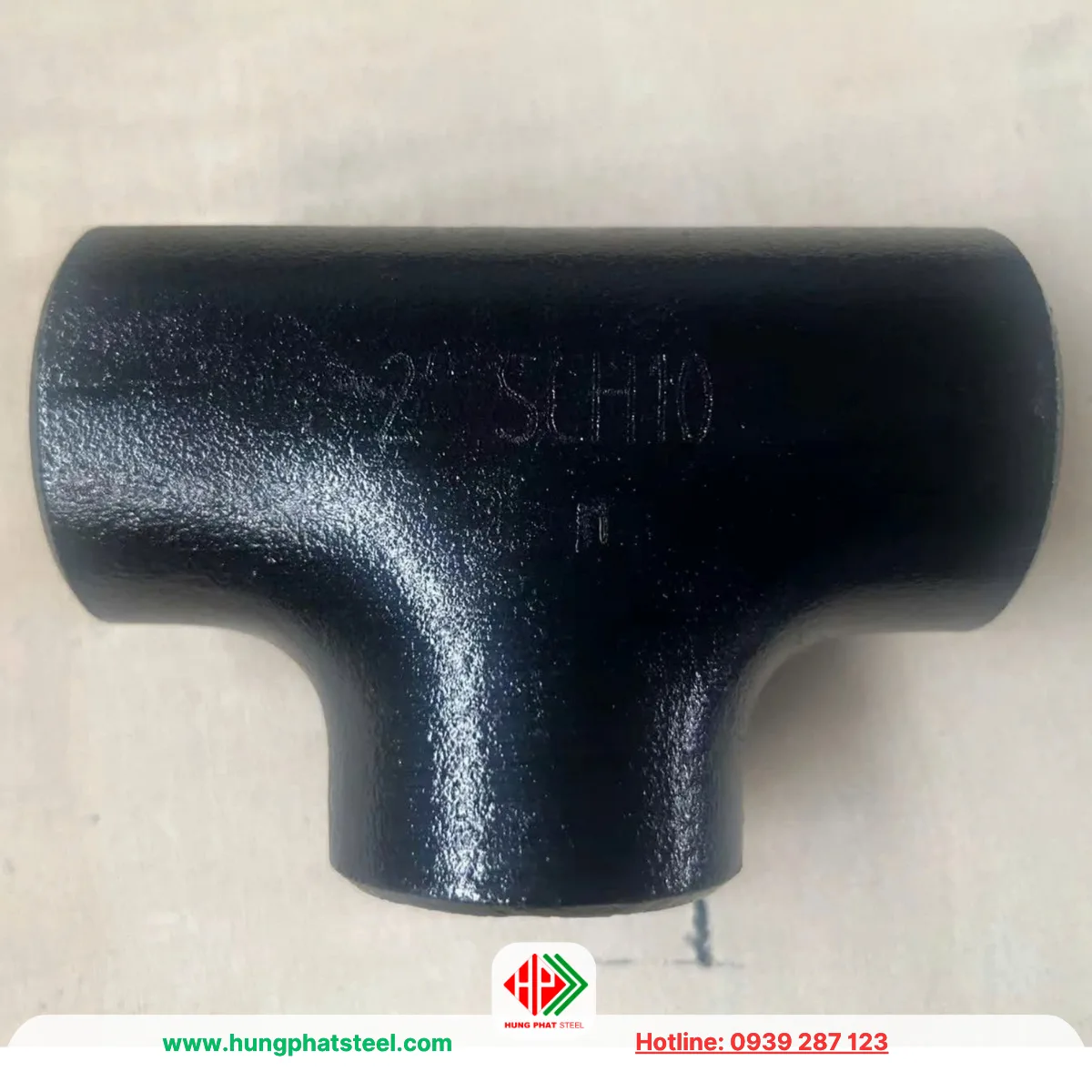

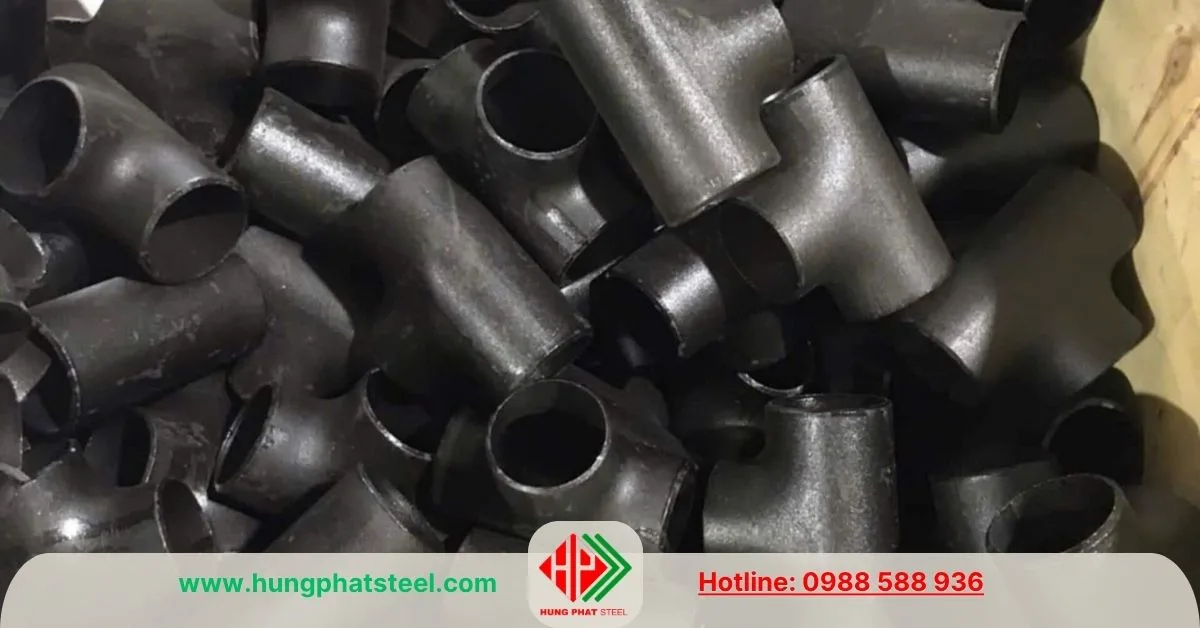

Tê hàn DN50 thép đen

Được sản xuất từ thép carbon chưa mạ, giá thành thấp và thích hợp cho hệ thống kín hoặc được sơn bảo vệ.

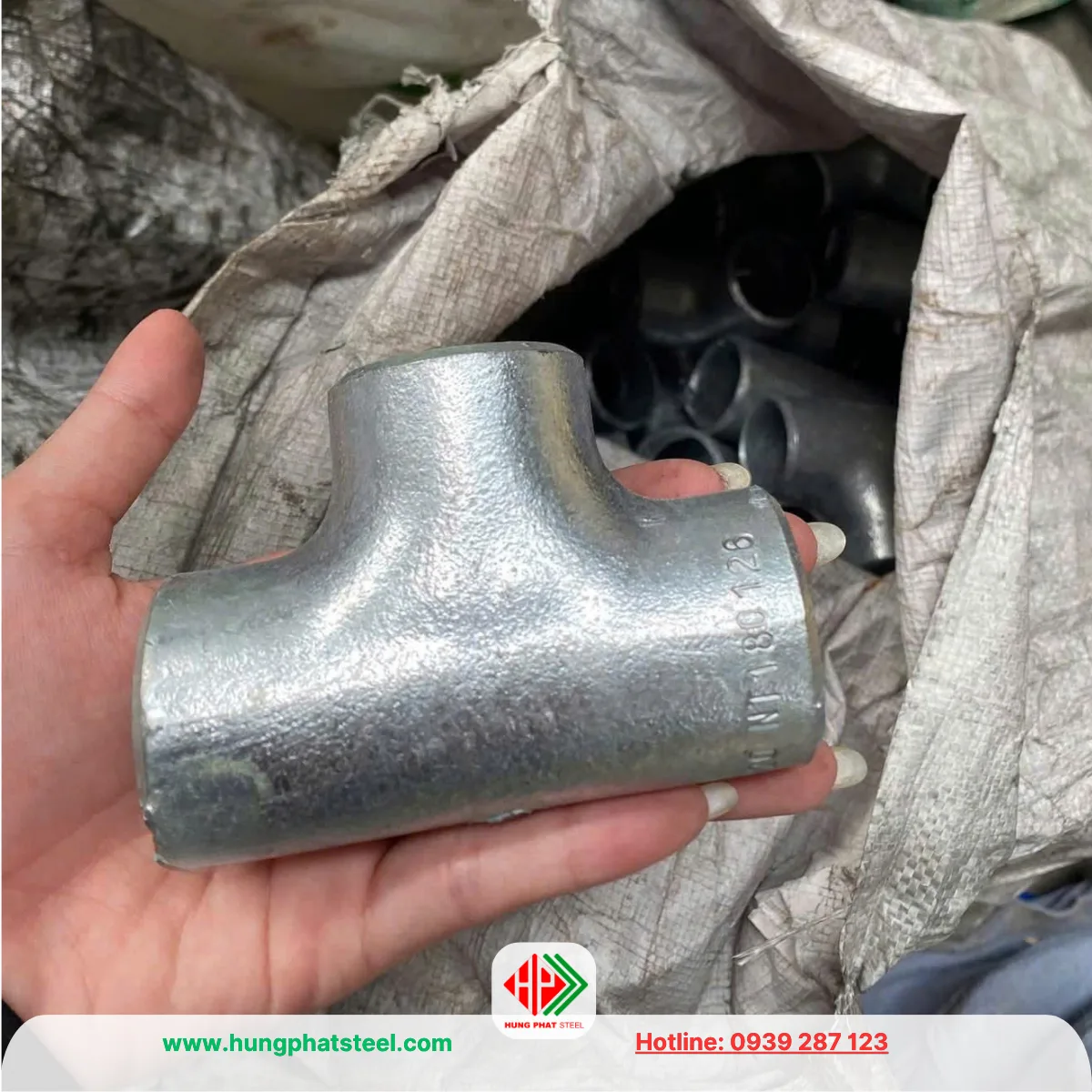

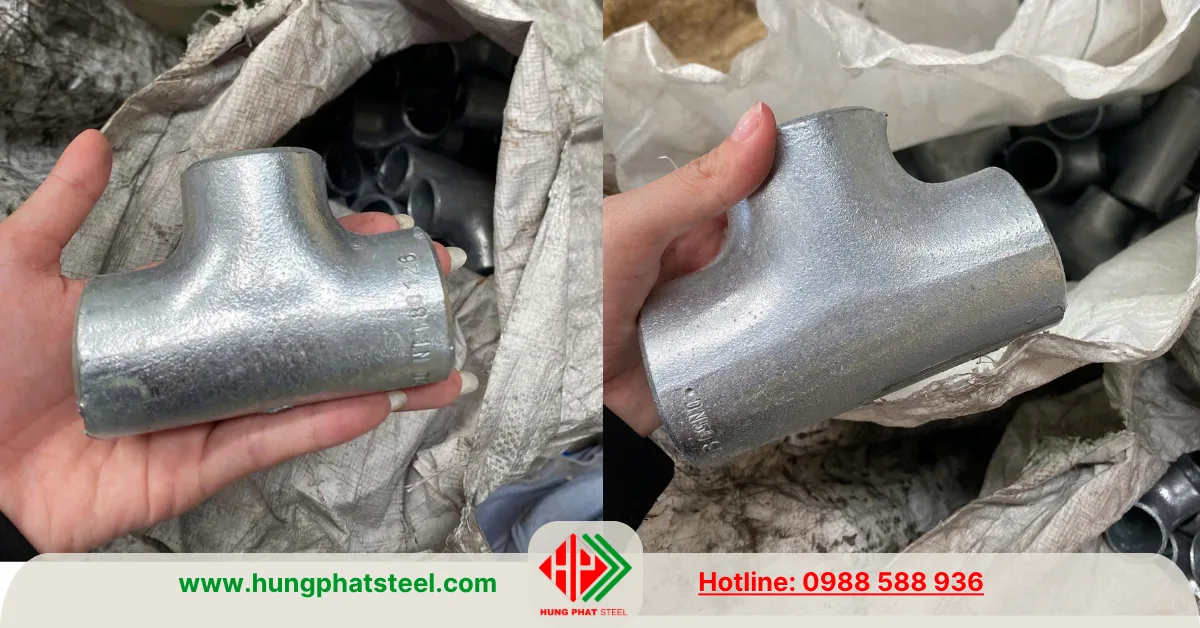

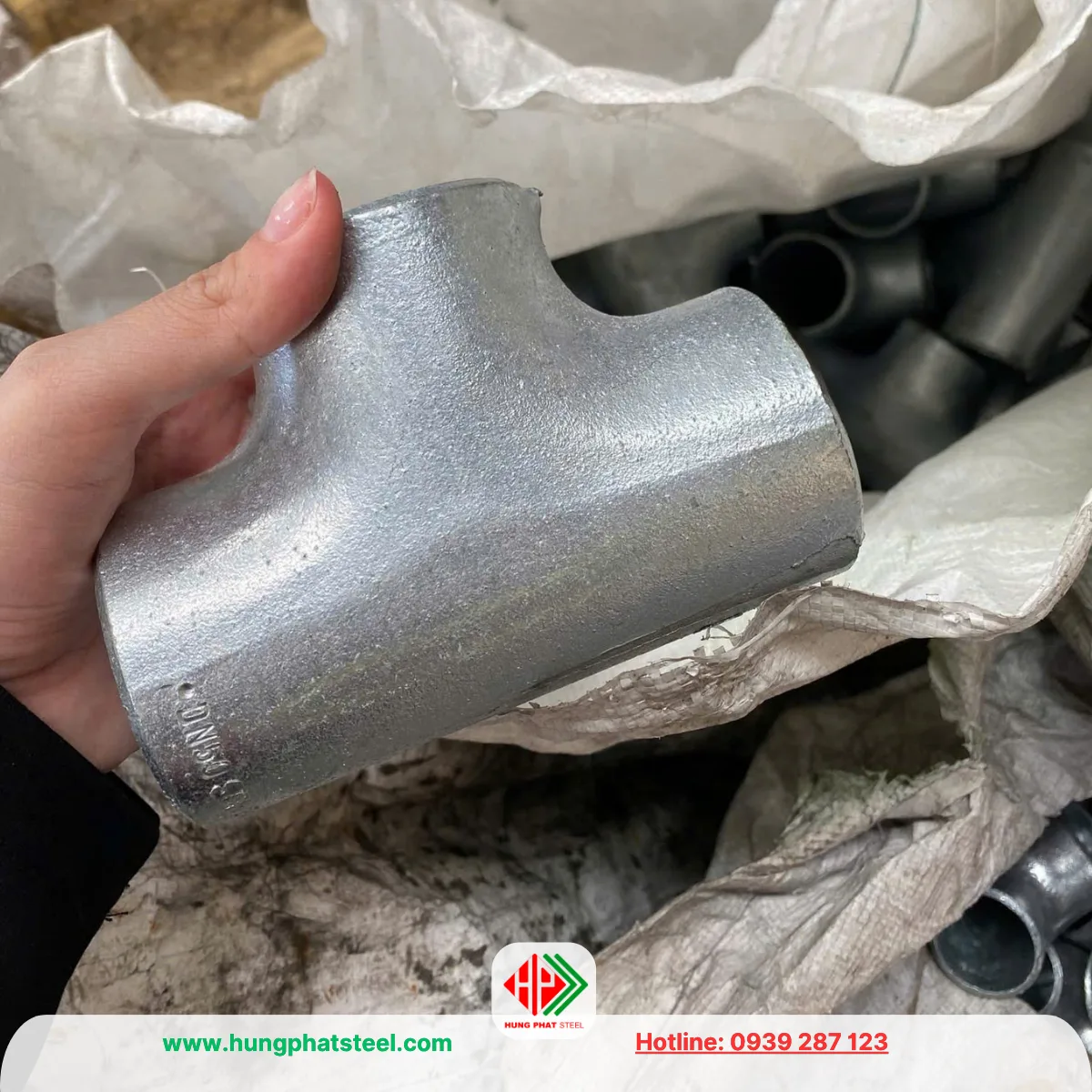

Tê hàn DN50 mạ kẽm

Sau khi gia công sẽ được mạ kẽm nhằm tăng khả năng chống oxy hóa, phù hợp với môi trường ngoài trời hoặc hệ thống nước.

Ưu điểm của tê hàn DN50

Một trong những ưu điểm nổi bật của tê hàn DN50 là khả năng chịu áp lực lớn. Mối hàn đối đầu giúp phụ kiện và đường ống trở thành một kết cấu liền khối, hạn chế tối đa hiện tượng rò rỉ.

Ngoài ra, phụ kiện còn có tuổi thọ cao nhờ vật liệu thép chất lượng và quy trình sản xuất theo tiêu chuẩn quốc tế.

Bề mặt trong của tê hàn được gia công nhẵn giúp giảm tổn thất áp suất và hạn chế hiện tượng bám cặn.

Sản phẩm cũng có thể làm việc trong môi trường nhiệt độ cao, áp lực lớn hoặc môi trường rung động liên tục mà vẫn đảm bảo độ ổn định.

Ứng dụng của tê hàn DN50

Tê hàn DN50 được sử dụng trong rất nhiều lĩnh vực công nghiệp.

Trong hệ thống cấp nước, phụ kiện được dùng để chia tuyến cấp nước chính sang các nhánh phụ.

Trong hệ thống phòng cháy chữa cháy, tê hàn giúp kết nối đường ống cấp nước tới các đầu phun hoặc tủ chữa cháy.

Đối với hệ thống khí nén và hơi nước, sản phẩm đáp ứng tốt yêu cầu chịu áp lực và nhiệt độ làm việc cao.

Các nhà máy hóa chất, thực phẩm, bia rượu, dược phẩm cũng thường sử dụng tê hàn inox DN50 nhằm đảm bảo khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh.

Ngoài ra, tê hàn còn được sử dụng trong ngành dầu khí, đóng tàu, nhiệt điện, thủy điện, khai khoáng và các công trình công nghiệp quy mô lớn.

Cách lựa chọn tê hàn DN50 phù hợp

Để lựa chọn đúng sản phẩm, trước tiên cần xác định tiêu chuẩn của đường ống đang sử dụng.

Nếu hệ thống dùng ống ASTM SCH40 thì nên chọn tê hàn SCH40 để đảm bảo đồng bộ về chiều dày và khả năng chịu áp lực.

Tiếp theo cần lựa chọn đúng vật liệu. Với môi trường thông thường có thể sử dụng thép carbon. Nếu môi trường có hóa chất hoặc độ ẩm cao nên ưu tiên inox hoặc thép mạ kẽm.

Xuất xứ cũng là yếu tố cần quan tâm. Các sản phẩm nhập khẩu từ Hàn Quốc, Nhật Bản, Trung Quốc hoặc Malaysia thường có đầy đủ chứng chỉ CO, CQ, đảm bảo nguồn gốc và chất lượng.

Báo giá tê hàn DN50 (D60)

Giá tê hàn DN50 phụ thuộc vào nhiều yếu tố như vật liệu, độ dày SCH, tiêu chuẩn sản xuất, thương hiệu và xuất xứ.

Các sản phẩm thép carbon SCH20 thường có giá thấp hơn inox 304 hoặc inox 316. Những phụ kiện có độ dày SCH80 hoặc SCH160 cũng sẽ có giá cao hơn do lượng vật liệu sử dụng nhiều hơn.

Ngoài ra, giá còn thay đổi theo số lượng đặt hàng và biến động của thị trường thép.

Để nhận báo giá chính xác, khách hàng nên cung cấp đầy đủ các thông tin như kích thước, tiêu chuẩn SCH, vật liệu, số lượng và yêu cầu về chứng từ CO, CQ.

Đơn vị cung cấp tê hàn DN50 uy tín

Khi lựa chọn nhà cung cấp, nên ưu tiên những đơn vị có sẵn hàng, đầy đủ quy cách từ SCH10 đến SCH160, nhiều chủng loại thép và inox, đồng thời cung cấp chứng nhận chất lượng theo yêu cầu dự án.

Một đơn vị uy tín sẽ hỗ trợ tư vấn đúng tiêu chuẩn kỹ thuật, cung cấp đầy đủ chứng từ xuất xứ, giao hàng nhanh trên toàn quốc và đáp ứng các đơn hàng công trình với số lượng lớn.

Tê hàn DN50 (D60) là phụ kiện quan trọng trong hệ thống đường ống công nghiệp, giúp chia nhánh lưu chất một cách an toàn và hiệu quả. Với kết cấu hàn đối đầu chắc chắn, khả năng chịu áp lực cao, độ bền lớn và nhiều lựa chọn về vật liệu, sản phẩm đáp ứng tốt yêu cầu của các công trình từ dân dụng đến công nghiệp nặng.

Việc lựa chọn đúng tiêu chuẩn, độ dày và vật liệu sẽ góp phần nâng cao tuổi thọ cũng như hiệu quả vận hành của toàn bộ hệ thống đường ống.
