Tê Hàn Thép (Tê đều) SCH20, SCH40, SCH80

Sản phẩm được phân phối bởi công ty cổ phần Thép Hùng Phát

TÊ HÀN ĐỀU USCH40 ASTM-A234 WPB ANSI B16.9 SCH40, SCH80

  • Tê được đúc nóng bằng thép, bên ngoài phủ sơn đen
  • Tiêu chuẩn ASTM- A234 x SCH20/40/80
  • Kích cỡ: 1/2” –  30” (DN 15- DN 1000)
  • Áp lực làm việc 40kg/cm2
  • Sử dụng cho nước, hơi, xăng dầu

Chia sẻ ngay

Mô tả

Tê hàn thép là một loại phụ kiện ống được sử dụng trong các hệ thống đường ống để kết nối ba đoạn ống với nhau, tạo thành hình dạng chữ “T”. SCH 20-40-80 là tiêu chuẩn về độ dày

Phụ kiện này cho phép các dòng chảy từ các hướng khác nhau gặp nhau tại một điểm, có thể dẫn vào hoặc ra từ một hệ thống.

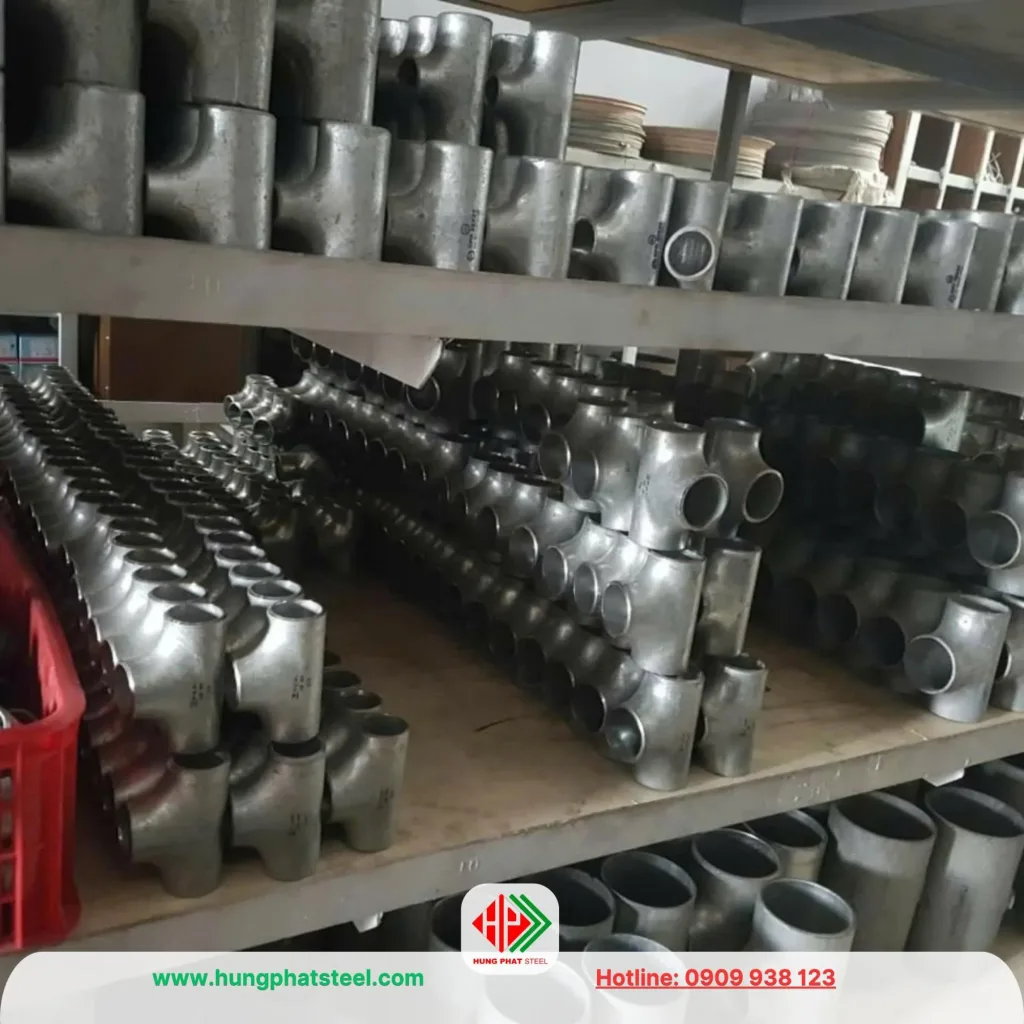

Tê hàn SCH10 SCH20 SCH40 SCH80
Tê hàn SCH10 SCH20 SCH40 SCH80

Tê Hàn SCH20-SCH40-SCH80

Dưới đây là thông tin chi tiết về sản phẩm này

Thông số kỹ thuật

TÊ HÀN ĐỀU ASTM-A234 WPB ANSI B16.9 SCH40, SCH80

  • Tê được đúc nóng bằng thép, bên ngoài phủ sơn đen
  • Tiêu chuẩn ASTM- A234 x SCH20/40/80
  • Kích cỡ: 1/2” –  30” (DN 15- DN 1000)
  • Áp lực làm việc 40kg/cm2
  • Sử dụng cho nước, hơi, xăng dầu
  • Công ty TNHH Thép Hùng Phát chuyên nhập khẩu phân phối các loại phụ kiện hàn dung cho đường ống.
  • Sản phẩm Tê hàn dùng cho các công trình xây dựng như phòng cháy chữa cháy , xử lý nước thải , ống dẫn dầu dẫn khí và khí gaz, đóng tàu, dẫn dầu…
  • Sản phẩm được sản xuất theo tiêu chuẩn ASTM-A234 WPB ANSI B16.9 SCH40, SCH80, SCH160
Bản vẽ Tê hàn inox
Bản vẽ Tê hàn (tê đều và tê giảm)
Tê hàn
Tê hàn

Giá tê hàn đều tham khảo

  • Dưới đây là bảng giá, giá sẽ thay đổi tùy theo độ dày (SCH) và mỗi nhà sản xuất khác nhau.
  • Nên để cập nhật giá chính xác vui lòng liên hệ hotline 0938 437 123
INCH Đường kính (DN) Đường Kính ngoài (OD) ĐVT Giá Kham Khảo (VNĐ/cái)
½” x ½” 15 x 15 21 x 21 (mm) Cái 15.000đ – 22.000đ
¾” x ¾” 20 x 20 27 x 27 (mm) Cái 24.000đ – 30.000đ
1” x 1” 25 x 25 34 x 34 (mm) Cái 26.000đ – 34.000đ
1¼ x 1¼ 32 x 32 42 x 42 (mm) Cái 40.000đ – 50.000đ
1½”” x 1½” 40 x 40 49 x 49 (mm) Cái 48.000đ – 59.000đ
2” x 2” 50 x 50 60 x 60 (mm) Cái 59.000đ – 72.000đ
3” x 3” 80 x 80 90 x 90 (mm) Cái 105.000đ – 132.000đ
4” x 4” 100 x 100 114 x 114 (mm) Cái 150.000đ – 195.000đ
5” x 5” 125 x 125 141 x 141 (mm) Cái 250.000đ – 300.000đ
6” x 6” 150 x 150 168 x 168 (mm) Cái 350.000đ – 410.000đ
8” x 8” 200 x 200 219 x 219 (mm) Cái 490.000đ – 550.000đ
10” x 10” 250 x 250 273 x 273 (mm) Cái 800.000đ – 950.000đ
12” x 12” 300 x 300 325 x 325 (mm) Cái 1.300.000đ – 1.600.000đ
14” x 14” 350 x 350 355 x 355 (mm) Cái 2.600.000đ – 3.100.000đ
16” x 16” 400 x 400 406 x 406 (mm) Cái 3.800.000đ – 4.500.000đ
20” x 20” 500 x 500 508 x 508 (mm) Cái 5.900.000đ – 6.500.000đ
24” x 24” 600 x 600 610 x 610 (mm) Cái 10.800.000đ – 11.500.000đ
chữ Tê nối hàn đường ống thép
chữ T thép

Bảng quy cách tê hàn đều theo các tiêu chuẩn độ dày

  • Dưới đây là bảng quy cách kích thước của Tê Hàn theo các độ dày
  • Lưu ý dung sai là ±5% tùy vào từng nhà sản xuất
Tên sản phẩm inch Đường kính ngoài Đường kính nhánh chính (Run C) Đường kính nhánh phụ (Outlet M)

Tiêu chuẩn độ dày

(NPS)  (O/D) SCH10 SCH20 SCH40 SCH80
Tê đều  1/2 21.3 25 25 2.11 2.11 2.77 3.73
 3/4 26.7 29 29 2.11 2.11 2.87 3.91
1 33.4 38 38 2.77 2.77 3.38 4.55
1.1/4 42.2 48 48 2.77 2.77 3.56 4.85
1.1/2 48.3 57 57 2.77 2.77 3.68 5.08
2 60.3 64 64 2.77 2.77 3.91 5.54
2.1/2 73 76 76 3.05 3.05 5.16 7.01
3 88.9 86 86 3.05 3.05 5.49 7.62
3.1/2 101.6 95 95 3.05 3.05 5.74 8.08
4 114.3 105 105 3.05 6.02 8.56
5 141.3 124 124 3.40 6.55 9.53
6 168.3 143 143 3.40 7.11 10.97
8 219.1 178 178 3.76 6.35 8.18 12.70
10 273 216 216 4.19 6.35 9.27 15.09
12 323.8 254 254 4.57 6.35 10.31 17.48
14 355.6 279 279 6.35 7.92 11.13 19.05
16 406.4 305 305 6.35 7.92 12.70 21.44
18 457 343 343 6.35 7.92 14.29 23.83
20 508 381 381 6.35 9.53 15.08 26.19
22 559 419 419 6.35 9.53 28.58
24 610 432 432 6.35 9.53 17.48 30.96
26 660 495 495 7.93 12.7
28 711 521 521 7.93 12.7
30 762 559 559 7.93 12.7
32 813 597 597 7.93 12.7 17.48
34 864 635 635 7.93 12.7 17.48
36 914 673 673 7.93 12.7

Bảng quy cách đường kính và tiêu chuẩn SCH phổ biến

  • Dưới đây là bảng quy cách đường kính và tiêu chuẩn độ dày
  • Lưu ý dung sai là ±2%
ĐƯỜNG KÍNH TIÊU CHUẨN ĐỘ DÀY SCH
NPS DN OD (mm) 10 20 30 40 60 80 XS 100 120 140 160 XXS
(Inch)
1/4″ 8 13.7 1.65 1.65 1.85 2.24 3.02 3.02
3/8″ 10 17.1 1.65 1.65 1.85 2.31 3.20 3.20
1/2″ 15 21.3 2.11 2.11 2.41 2.77 3.73 3.73 4.78 7.47
3/4″ 20 26.7 2.11 2.11 2.41 2.87 3.91 3.91 5.56 7.82
1 25 33.4 2.77 2.77 2.90 3.38 4.55 4.55 6.35 9.09
1 1/4 32 42.2 2.77 2.77 2.97 3.56 4.85 4.85 6.35 9.70
1 1/2 40 48.3 2.77 2.77 3.18 3.68 5.08 5.08 7.14 10.15
2 50 60.3 2.77 2.77 3.18 3.91 5.54 5.54 6.35 8.74 11.07
2 1/2 65 73.0 3.05 3.05 4.78 5.16 7.01 7.01 7.62 9.53 14.02
3 80 88.9 3.05 3.05 4.78 5.49 7.62 7.62 8.89 11.13 15.24
3 1/2 90 101.6 3.05 3.05 4.78 5.74 8.08 8.08 16.15
4 100 114.3 3.05 4.78 6.02 8.56 8.56 11.13 13.49 17.12
5 125 141.3 3.40 6.55 9.53 9.53 12.70 15.88 19.05
6 150 168.3 3.40 7.11 10.97 10.97 14.27 18.26 21.95
8 200 219.1 3.76 6.35 7.04 8.18 10.31 12.70 12.70 15.09 18.26 20.62 23.01 22.23
10 250 273.0 4.19 6.35 7.80 9.27 12.70 15.09 12.70 18.26 21.44 25.40 28.58 25.40
12 300 323.8 4.57 6.35 8.38 10.31 14.27 17.48 12.70 21.44 25.40 28.58 33.32 25.40
14 350 355.6 6.35 7.92 9.53 11.13 15.09 19.05 12.70 23.83 27.79 31.75 35.71 25.40
16 400 406.4 6.35 7.92 9.53 12.70 16.66 21.44 12.70 26.19 30.96 36.53 40.49 25.40
18 450 457.2 6.35 7.92 11.13 14.29 19.09 23.83 12.70 29.36 34.93 39.67 45.24 25.40
20 500 508 6.35 9.53 12.70 15.08 20.62 26.19 12.70 32.54 38.10 44.45 50.01 25.40
22 550 558.8 6.35 9.53 12.70 22.23 28.58 12.70 34.93 41.28 47.63 53.98 25.40
24 600 609.6 6.35 9.53 14.27 17.48 24.61 30.96 12.70 38.89 46.02 52.37 59.54 25.40
26 650 660.4 7.93 12.7 12.70 25.40
28 700 711.2 7.93 12.7 15.88 12.70 25.40
30 750 762 7.93 12.7 15.88 12.70 25.40
32 800 812.8 7.93 12.7 15.88 17.48 12.70 25.40
34 850 863.6 7.93 12.7 15.88 17.48 12.70 25.40
36 900 914.4 7.93 12.7 15.88 12.70 25.40
40 1000 1016 12.70 25.40
42 1050 1066.8 12.70 25.40
44 1100 1117.6 12.70 25.40
46 1150 1168.4 12.70 25.40
48 1200 1219.2 12.70 25.40
52 1300 1320.8 12.70 25.40
56 1400 1422.4 12.70 25.40
60 1500 1524 12.70 25.40
64 1600 1625.6 12.70 25.40
68 1700 1727.2 12.70 25.40
72 1800 1828.8 12.70 25.40

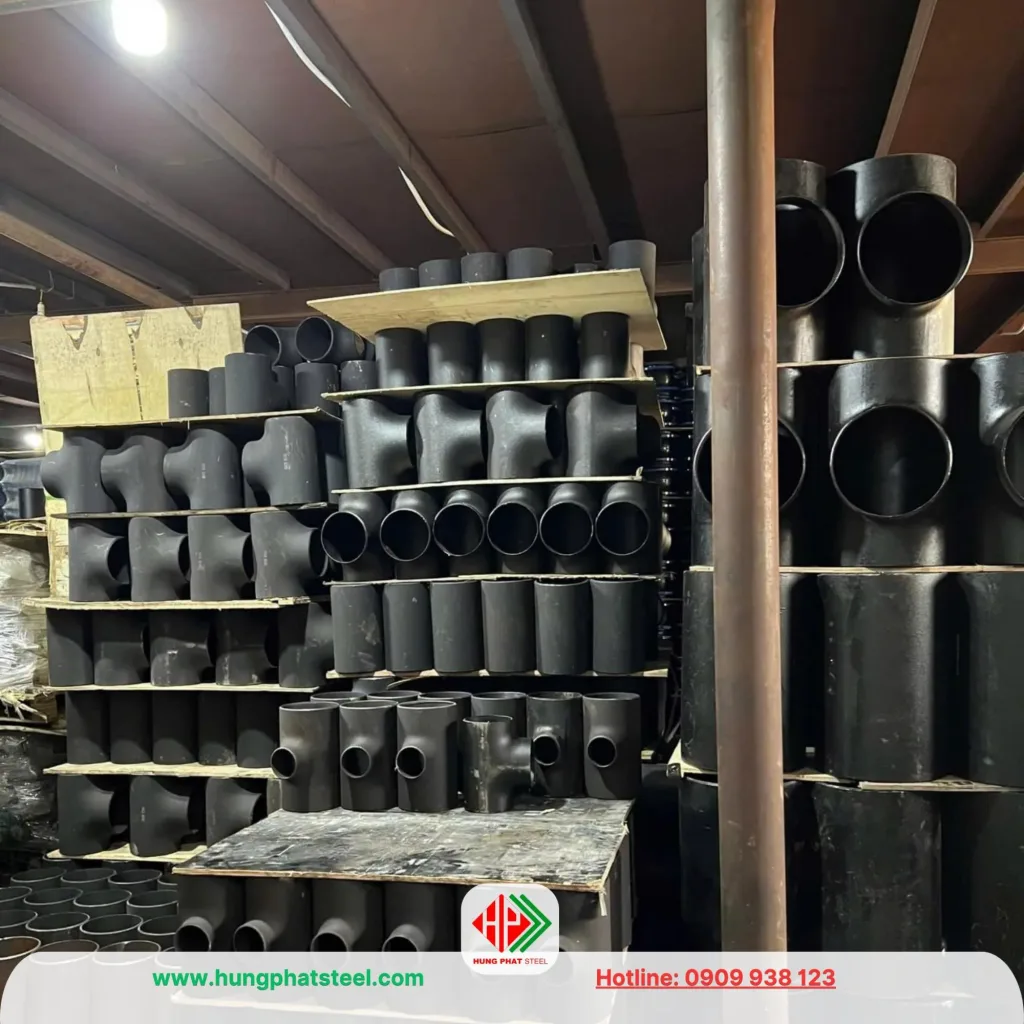

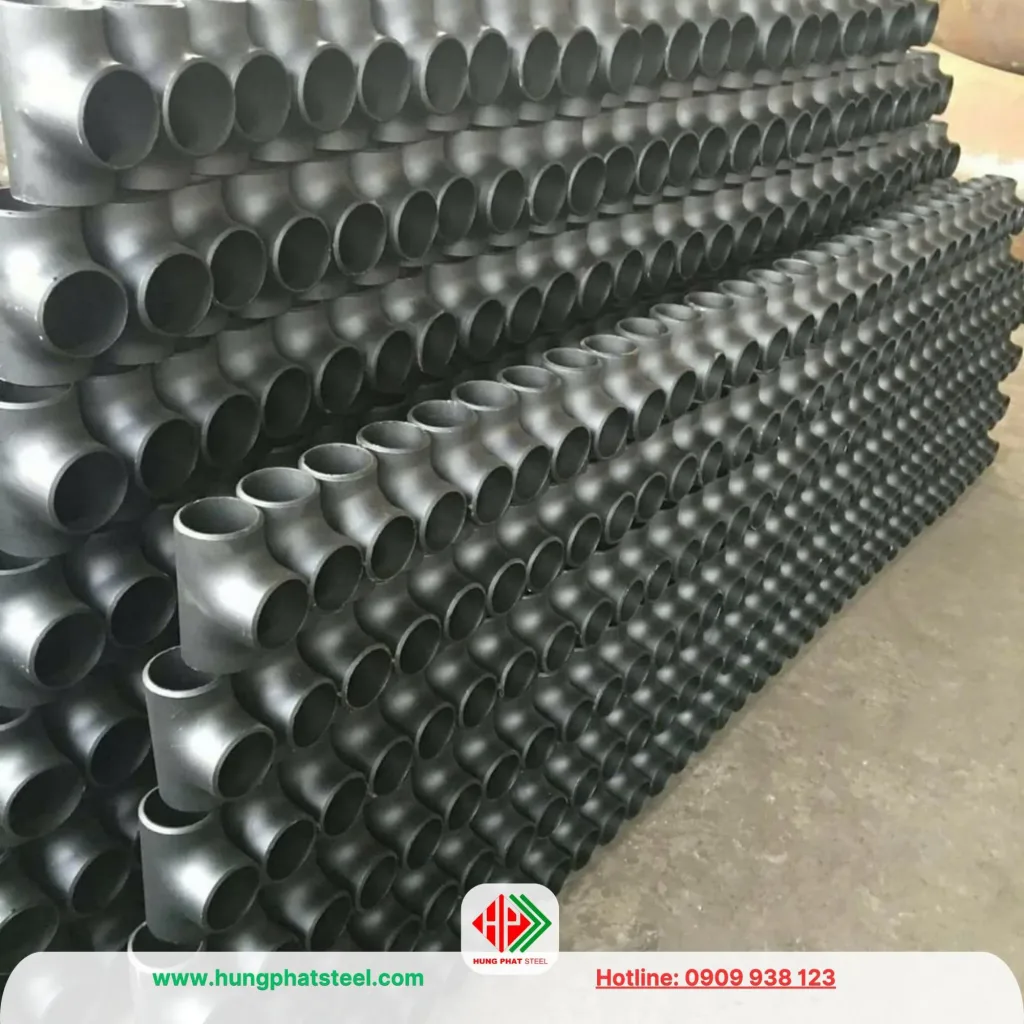

Tê Hàn SCH
Tê Hàn SCH

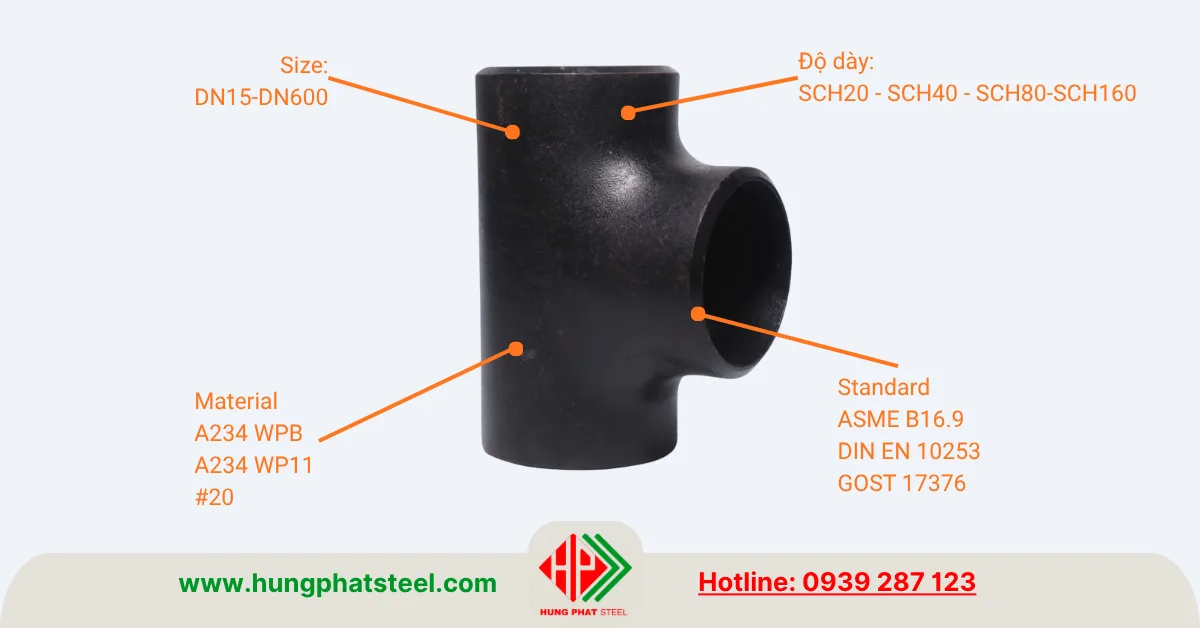

Đặc điểm kỹ thuật

  • Hình dạng: Tê hàn có hình dạng giống như chữ “T”, với một ống chính và hai ống nhánh, cho phép kết nối từ ba hướng.
  • Vật liệu: Tê hàn có thể được sản xuất từ nhiều loại vật liệu khác nhau như thép carbon, thép không gỉ (inox), nhựa PVC, hoặc các hợp kim khác, tùy thuộc vào yêu cầu của ứng dụng.
  • Kích thước: Tê hàn có nhiều kích thước khác nhau để phù hợp với các đường kính ống khác nhau.
Tê hàn
Đa dạng kích cỡ từ DN15-DN1000

Các Loại Tê Hàn Phổ Biến

  1. Tê hàn đen thép carbon: Sử dụng trong các hệ thống không yêu cầu khả năng chống ăn mòn cao, thích hợp cho hệ thống cấp thoát nước và công nghiệp.
  2. Tê hàn mạ kẽm: Thường được dùng trong các hệ thống ngoài trời, có khả năng chống ăn mòn tốt nhờ lớp mạ kẽm bảo vệ.

Tê hàn có thể được phân loại thành tê hàn đentê hàn mạ kẽm dựa trên quy trình sản xuất và vật liệu sử dụng. Dưới đây là chi tiết về từng loại:

1. Tê hàn đen

Đặc điểm:

  • Tê thép đen được sản xuất từ thép carbon, không có lớp mạ bảo vệ bên ngoài.
  • Màu sắc chủ yếu là đen hoặc xám đen do oxit sắt trên bề mặt thép.
  • Đơn vị sản xuất thường sơn đen để hạn chế ăn mòn

Ứng dụng:

  • Thích hợp cho các hệ thống đường ống trong nhà hoặc những nơi ít tiếp xúc với độ ẩm, chẳng hạn như hệ thống cấp thoát nước, khí và dầu.
  • Thường được sử dụng trong các công trình xây dựng dân dụng và công nghiệp, nơi không yêu cầu khả năng chống ăn mòn cao.

Ưu điểm:

  • Chi phí thấp: Tê thép đen thường có giá thành thấp hơn so với tê hàn mạ kẽm.
  • Dễ dàng gia công: Có thể dễ dàng cắt, hàn và lắp đặt trong các hệ thống đường ống.

Nhược điểm:

  • Khả năng chống ăn mòn kém: Dễ bị gỉ sét khi tiếp xúc với độ ẩm hoặc môi trường ăn mòn.
Tê giảm thép hàn
chữ T thép

2. Tê hàn mạ kẽm

Đặc điểm:

  • Têmạ kẽm được phủ một lớp kẽm bảo vệ bề mặt, có thể thực hiện qua các phương pháp như mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.
  • Lớp mạ kẽm giúp tạo một lớp bảo vệ chống lại quá trình oxy hóa và ăn mòn.

Ứng dụng:

  • Thích hợp cho các hệ thống đường ống ngoài trời hoặc nơi có độ ẩm cao, như trong các công trình xây dựng hạ tầng, hệ thống cấp nước và hệ thống dẫn hóa chất.
  • Được sử dụng phổ biến trong các ngành công nghiệp yêu cầu chống ăn mòn, như ngành xây dựng, cấp thoát nước và khí.

Ưu điểm:

  • Khả năng chống ăn mòn cao: Lớp mạ kẽm bảo vệ giúp kéo dài tuổi thọ của tê hàn khi sử dụng trong môi trường ẩm ướt hoặc có hóa chất.
  • Độ bền cao: Bền hơn trong các điều kiện khắc nghiệt.

Nhược điểm:

  • Chi phí cao hơn: Giá thành của tê mạ kẽm thường cao hơn so với tê đen do quy trình mạ kẽm.
  • Có thể bị bong tróc lớp mạ: Nếu không được xử lý đúng cách, lớp mạ có thể bị bong tróc theo thời gian.

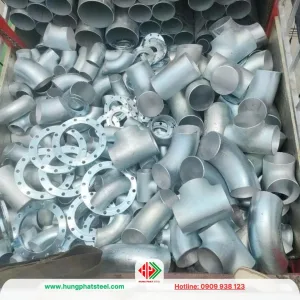

Tê hàn mạ kẽm
Tê mạ kẽm chống ăn mòn

Bảng so sánh sự khác biệt

Đặc điểm Tê hàn đen Tê hàn mạ kẽm
Chống ăn mòn Thấp Cao
Giá thành Thấp hơn Cao hơn
Môi trường sử dụng Trong nhà, nơi khô ráo Ngoài trời, nơi ẩm ướt hoặc có hóa chất
Độ bền trong môi trường khắc nghiệt Thấp Cao

Nên chọn loại nào cho phù hợp ?

Việc lựa chọn giữa tê thép đen và tê mạ kẽm phụ thuộc vào môi trường sử dụng và yêu cầu của hệ thống đường ống.

Nếu môi trường ẩm ướt hoặc có hóa chất, tê mạ kẽm sẽ là lựa chọn tốt hơn, trong khi tê đen có thể phù hợp cho những ứng dụng trong nhà không yêu cầu cao về khả năng chống ăn mòn.

Tê đều thép tại công trình
Tê đều thép tại công trình

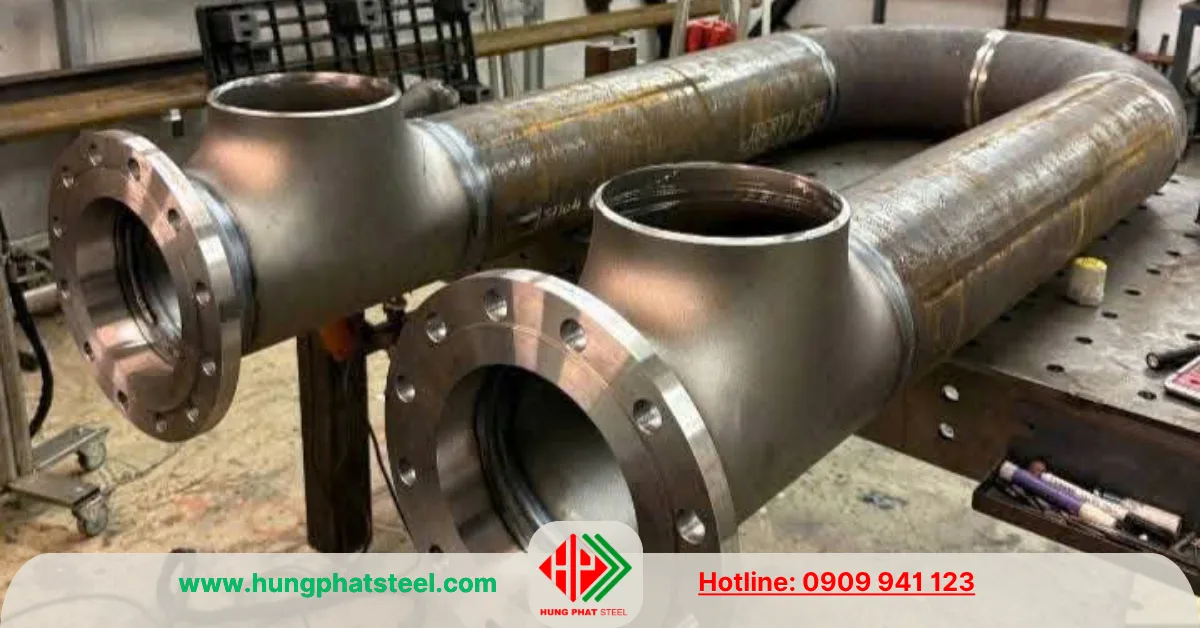

Ứng dụng của tê hàn

  • Hệ thống cấp thoát nước: Kết nối các ống dẫn nước từ nhiều nguồn khác nhau.
  • Ngành công nghiệp dầu khí: Kết nối các đường ống dẫn dầu, khí hoặc hơi, đặc biệt trong các nhà máy lọc dầu hoặc nhà máy hóa chất.
  • Ngành thực phẩm và dược phẩm: Sử dụng trong các hệ thống ống dẫn sản phẩm cần vệ sinh cao.
  • Hệ thống điều hòa không khí: Tê hàn cũng được sử dụng trong các hệ thống ống dẫn khí và hơi.

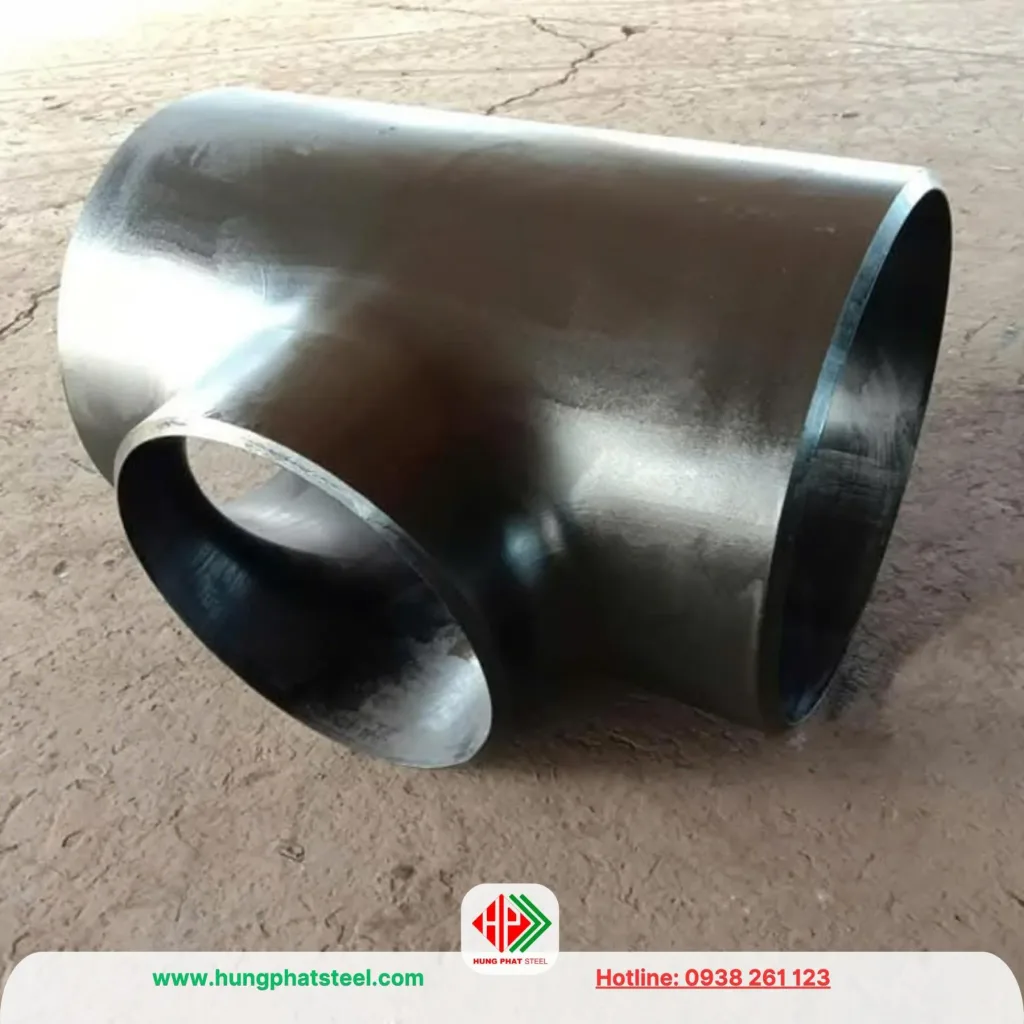

Tê thép hàn SCH
Tê thép hàn SCH

Ưu điểm của tê hàn

  • Tạo liên kết chắc chắn: Phương pháp hàn giúp tê thép kết nối chặt chẽ với các đoạn ống, đảm bảo không rò rỉ.
  • Khả năng chịu áp lực cao: Tê thép thường chịu được áp lực cao hơn so với các loại tê nối khác (như tê ren hay tê hàn bằng đinh).
  • Độ bền và tuổi thọ cao: Đặc biệt là khi sử dụng các loại vật liệu chịu ăn mòn như inox.

Tê hàn là một phần quan trọng trong thiết kế và thi công hệ thống đường ống, giúp tạo ra các kết nối hiệu quả và bền vững giữa các đoạn ống.

tê hàn đen
tê hàn đen

Quy Trình Sản Xuất Tê Hàn Đều

Tê hàn đều được sử dụng để kết nối các đoạn ống với nhau, giúp tạo ra hệ thống ống dẫn hiệu quả và đồng bộ. Quy trình sản xuất tê hàn đều bao gồm nhiều bước từ nguyên liệu đầu vào cho đến sản phẩm hoàn thiện, đảm bảo chất lượng và tiêu chuẩn kỹ thuật.

1. Chuẩn Bị Nguyên Liệu

  • Nguyên liệu chính để sản xuất tê hàn đều thường là thép .
  • Nguyên liệu cần được kiểm tra chất lượng trước khi đưa vào sản xuất để đảm bảo tính đồng nhất và độ bền của sản phẩm.
Tê thép hàn SCH
Tê thép hàn SCH

2. Cắt Nguyên Liệu

  • Sau khi nguyên liệu đã được kiểm tra, bước tiếp theo là cắt nguyên liệu thành các đoạn có kích thước phù hợp với thiết kế của tê hàn đều.
  • Việc cắt cần được thực hiện chính xác để đảm bảo các phần kết nối khít với nhau.
Tê thép hàn SCH
chữ T thép

3. Gia Công

  • Gia công là bước quan trọng trong quy trình sản xuất. Các đoạn ống sau khi cắt sẽ được gia công để tạo ra các mặt phẳng hàn.
  • Quá trình này bao gồm việc mài nhẵn và làm sạch bề mặt để đảm bảo chất lượng mối hàn.
Tê thép hàn SCH
chữ T thép

4. Hàn

  • Hàn là bước chính trong quy trình sản xuất tê hàn đều. Các đoạn ống sẽ được hàn lại với nhau bằng các phương pháp hàn phù hợp như hàn TIG hoặc hàn MIG.
  • Quá trình hàn cần được thực hiện bởi những người thợ có tay nghề cao để đảm bảo mối hàn chắc chắn và bền vững.
Tê thép hàn SCH
chữ T thép

5. Kiểm Tra Chất Lượng

  • Sau khi hàn xong, sản phẩm sẽ được kiểm tra chất lượng. Các tiêu chí kiểm tra bao gồm độ bền mối hàn, kích thước và hình dạng của tê hàn đều.
  • Nếu sản phẩm không đạt tiêu chuẩn, sẽ được xử lý lại hoặc loại bỏ.
Tê thép hàn SCH
chữ T thép

6. Hoàn Thiện và Đóng Gói

  • Cuối cùng, sản phẩm sẽ được hoàn thiện bằng cách làm sạch và sơn phủ nếu cần thiết. S
  • au đó, tê hàn đều sẽ được đóng gói cẩn thận để đảm bảo an toàn trong quá trình vận chuyển.

Quy trình sản xuất tê hàn đều là một quá trình phức tạp nhưng cần thiết để tạo ra sản phẩm chất lượng cao. Việc tuân thủ các bước trong quy trình này không chỉ giúp đảm bảo tính đồng nhất của sản phẩm mà còn nâng cao hiệu quả sử dụng trong các hệ thống ống dẫn.

Tê đen SCH20 SCH40 SCH80
Tê đen SCH20 SCH40 SCH80

Thành phần hóa học và cơ tính

  • Thành phần hóa học và cơ tính của tê hàn thép phụ thuộc vào loại thép được sử dụng trong sản xuất.
  • Tuy nhiên, thông thường tê hàn thép được làm từ các loại thép carbon như thép A234 WPB, A105, hoặc thép hợp kim như A335 P5, P9, P22.
  • Dưới đây là một số thông tin cơ bản về thành phần hóa học và cơ tính của các loại thép phổ biến này:
Loại thép Thành phần hóa học Cơ tính
Thép A234 WPB C: 0.30% max, Mn: 1.00-1.50%, Si: 0.10-0.35%, P: 0.035% max, S: 0.035% max, Cr: 0.30-0.60%, Mo: 0.12% max, Ni: 0.30% max, V: 0.10% max Độ bền kéo: 415-550 MPa
Độ bền uốn: 205 MPa min
Độ dãn dài: 30% min (ở 200mm)
Độ cứng: 85 HRB max
Thép A105 C: 0.35% max, Mn: 0.60-0.90%, Si: 0.10-0.35%, P: 0.035% max, S: 0.035% max, Cr: 0.30% max, Ni: 0.30% max, Cu: 0.25% max Độ bền kéo: 485-620 MPa
Độ bền uốn: 250 MPa min
Độ dãn dài: 20% min (ở 200mm)
Độ cứng: 85 HRB max
Thép A335 P5 C: 0.05%-0.15%, Mn: 0.30%-0.60%, Si: 0.50%-0.80%, Cr: 4.00%-5.00%, Mo: 0.45%-0.65%, Ni: 0.40%-0.80%, V: 0.20% max Độ bền kéo: 415-585 MPa
Độ bền uốn: 205 MPa min
Độ dãn dài: 20% min (ở 200mm)
Độ cứng: 85 HRB max
tê hàn
chữ T thép

Các tiêu chuẩn của tê thép hàn

Dưới đây là các tiêu chuẩn của tê hàn thép:
  1. Tiêu chuẩn ASME/ANSI B16.9: Tiêu chuẩn quốc tế cho các phụ kiện hàn ống, bao gồm tê hàn thép, với các yêu cầu về kích thước, độ dày và quy cách.
  2. Tiêu chuẩn API 5L: Áp dụng cho các phụ kiện ống thép chịu áp lực trong ngành dầu khí, bao gồm tê hàn thép, với yêu cầu về tính bền, chịu nhiệt và độ cứng.
  3. Tiêu chuẩn ASTM A234 WPB: Dành cho tê hàn thép carbon, yêu cầu về độ bền kéo, độ dãn dài và khả năng chịu áp lực.
  4. Tiêu chuẩn EN 10253: Tiêu chuẩn châu Âu cho phụ kiện hàn ống, bao gồm tê hàn thép, quy định về chất lượng, kích thước và yêu cầu hàn.
  5. Tiêu chuẩn JIS B2311: Dành cho các phụ kiện hàn ống thép ở Nhật Bản, yêu cầu về độ dày, tính chất cơ lý và độ bền khi chịu áp lực.

Các tiêu chuẩn này giúp đảm bảo rằng tê hàn thép đạt yêu cầu về chất lượng, độ bền và an toàn trong các ứng dụng công nghiệp.

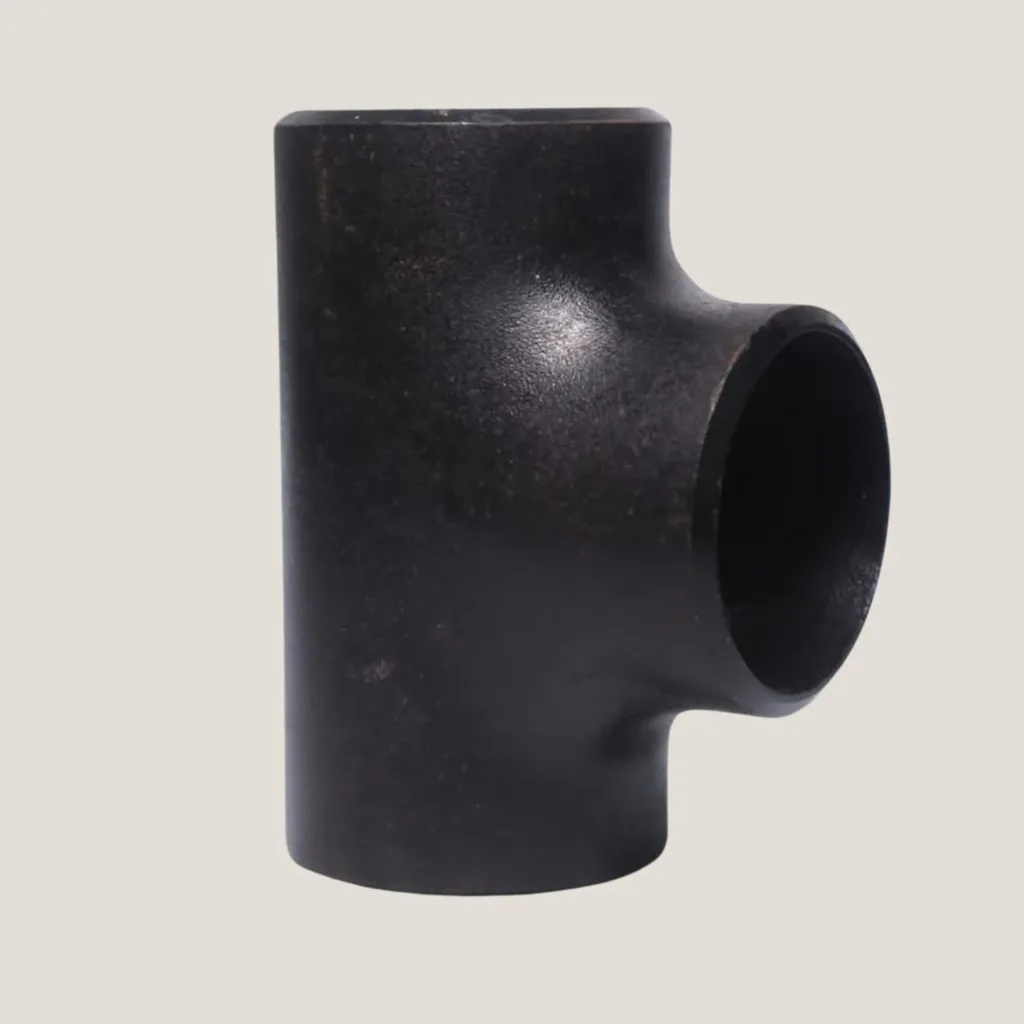

Tê Hàn SCH
Tê Hàn SCH

Những lưu ý khi lắp đặt tê hàn vào đường ống hoặc các phụ kiện khác

Khi lắp đặt tê hàn vào đường ống hoặc các phụ kiện khác, cần phải có các nguyên tắc kỹ thuật và thực hiện đúng quy trình để đảm bảo an toàn và hiệu quả vận hành. Dưới đây là những lưu ý quan trọng:

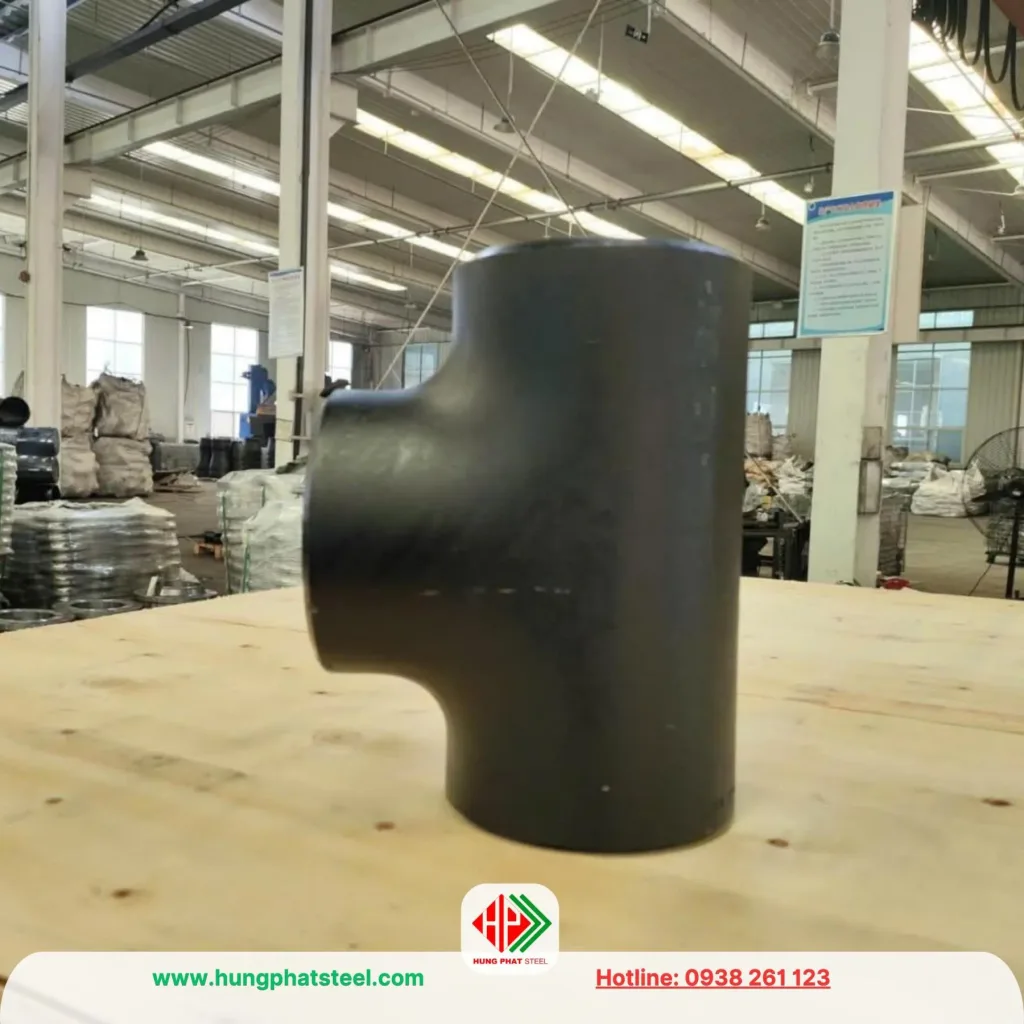

Hàn tê thép vào đường ống
Hàn tê thép vào đường ống

1. Kiểm tra trước khi lắp đặt

  • Xác định kích thước và tiêu chuẩn đúng : Đảm bảo tê có kích thước, áp suất và tiêu chuẩn kỹ thuật phù hợp với đường ống hoặc phụ kiện (ASME, JIS, DIN…).
  • Kiểm tra sản phẩm : Đảm bảo tê hàn không bị nứt, cong hoặc dạng biến thể. Bề mặt sạch, không có bụi bẩn, dầu mỡ hoặc các chất tạp chất khác.
  • Kiểm tra vật liệu : Đảm bảo rằng tê hàn và đường ống/phụ kiện làm từ vật liệu tương thích để tránh ăn mòn hoặc hư hỏng.

2. Chuẩn bị đường ống và tê hàn

  • Cắt và gia công ống : Đường ống cần được cắt chính xác và đầu ống phải thẳng, không bị mô phỏng.
  • Vát mép đầu ống : Các đầu ống và tê hàn cần được vát mép theo góc đúng (thường từ 30-37 độ) để đảm bảo mối hàn đạt chất lượng cao.
  • Vệ sinh bề mặt : Làm sạch bề mặt tiếp xúc để loại bỏ bụi bẩn, dầu mỡ và các chất gây ảnh hưởng đến mối hàn.

3. Định vị và căn chỉnh

  • Định vị chính xác : Đặt tên hàn vào vị trí đúng theo thiết kế, đảm bảo chi nhánh thẳng hàng và đúng góc độ cần thiết.
  • Cố định tên hàn : Sử dụng sơ đồ hoặc kẹp để giữ địa chỉ hàn và cố định đường ống/phụ kiện trong quá trình hàn.
  • Khoảng cách hợp lý : Đảm bảo các kết nối có khoảng cách phù hợp để thuận tiện cho hoạt động kinh doanh và đảm bảo độ bền của hệ thống.

4. Hàn kết nối

  • Chọn phương pháp hàn phù hợp : Sử dụng phương pháp hàn thích hợp (hàn MIG/TIG, hàn hồ quang…) tùy theo yêu cầu kỹ thuật và vật liệu.
  • Thực hiện đúng kỹ thuật :
    • Bắt đầu sử dụng điểm hàn để giữ vị trí.
    • Hàn kín toàn bộ chu vi, đảm bảo không có khe hở hoặc lỗi trống.
    • Chú ý kiểm soát nhiệt độ trong quá trình hàn để tránh biến dạng.
  • Kiểm tra mối hàn : Sau khi hàn, kiểm tra mối hàn để đảm bảo không có khuyết tật như vết nứt, lỗi khí cụ.

5. Kiểm tra sau hàn

  • Kiểm tra mức độ kín : Thực hiện thử nghiệm áp dụng hoặc kiểm tra không bị phá hủy (NDT) để đảm bảo kết nối không bị rò rỉ.
  • Căn chỉnh lần cuối : Đảm bảo an toàn hàn và đường ống thẳng, không bị lệch hoặc biến dạng.
  • Vệ sinh bề mặt : Làm sạch bề mặt mối hàn và tê hàn để đảm bảo thẩm mỹ và tránh thiết lập (đối với thép không mạ).

6. Lưu ý đặc biệt

  • Đối với hệ thống chịu áp lực cao : Tuân thủ quy định các tiêu chuẩn kỹ thuật và có sự giám sát của các chuyên gia.
  • Bảo vệ lớp mạ : Nếu được mạ kẽm hoặc phủ lớp bảo vệ, cần tránh làm hỏng lớp mạ trong quá trình lắp đặt.
  • Điều kiện làm việc : Đảm bảo rằng hàn phù hợp với nhiệt độ, hiệu suất và môi trường hoạt động của hệ thống.

7. Một số lỗi cần tránh

  • Sử dụng tê hàn không đúng kích thước hoặc tiêu chuẩn.
  • Không kiểm tra bề mặt trước khi lắp đặt, dẫn đến giá trị gắn kết bị rò rỉ hoặc không khớp.
  • Hàn không đúng hướng hoặc sai vị trí nhánh.
  • Tê hàn không đạt chất lượng, gây nguy cơ rò rỉ hoặc phá vỡ mối nối.

Việc lắp đặt tê hàn vào đường ống hoặc phụ kiện khác Đòi hỏi sự chuẩn bị kỹ thuật lưỡng và thao tác chính xác. Thực hiện đúng quy trình và lưu ý những yếu tố trên sẽ đảm bảo hệ thống vận hành ổn định, an toàn và có tuổi thọ cao.

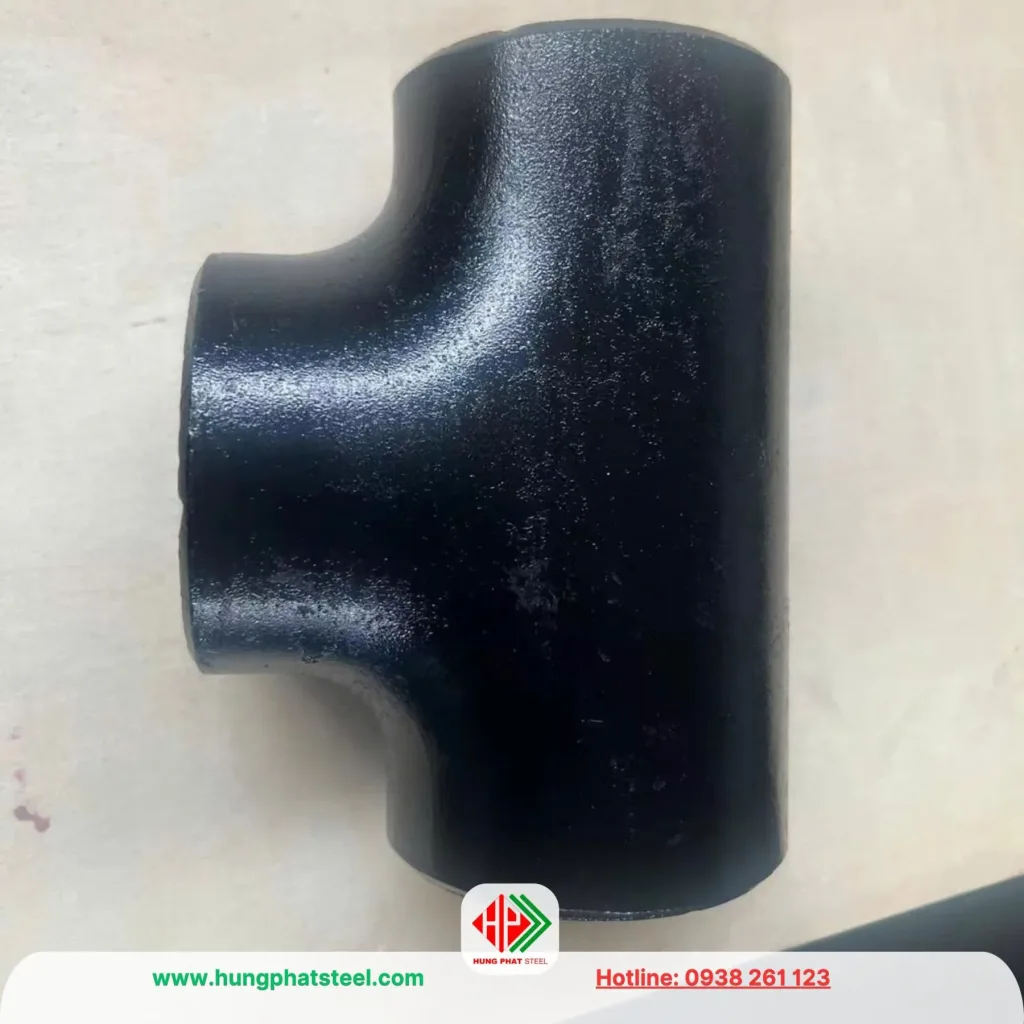

Tê Hàn SC

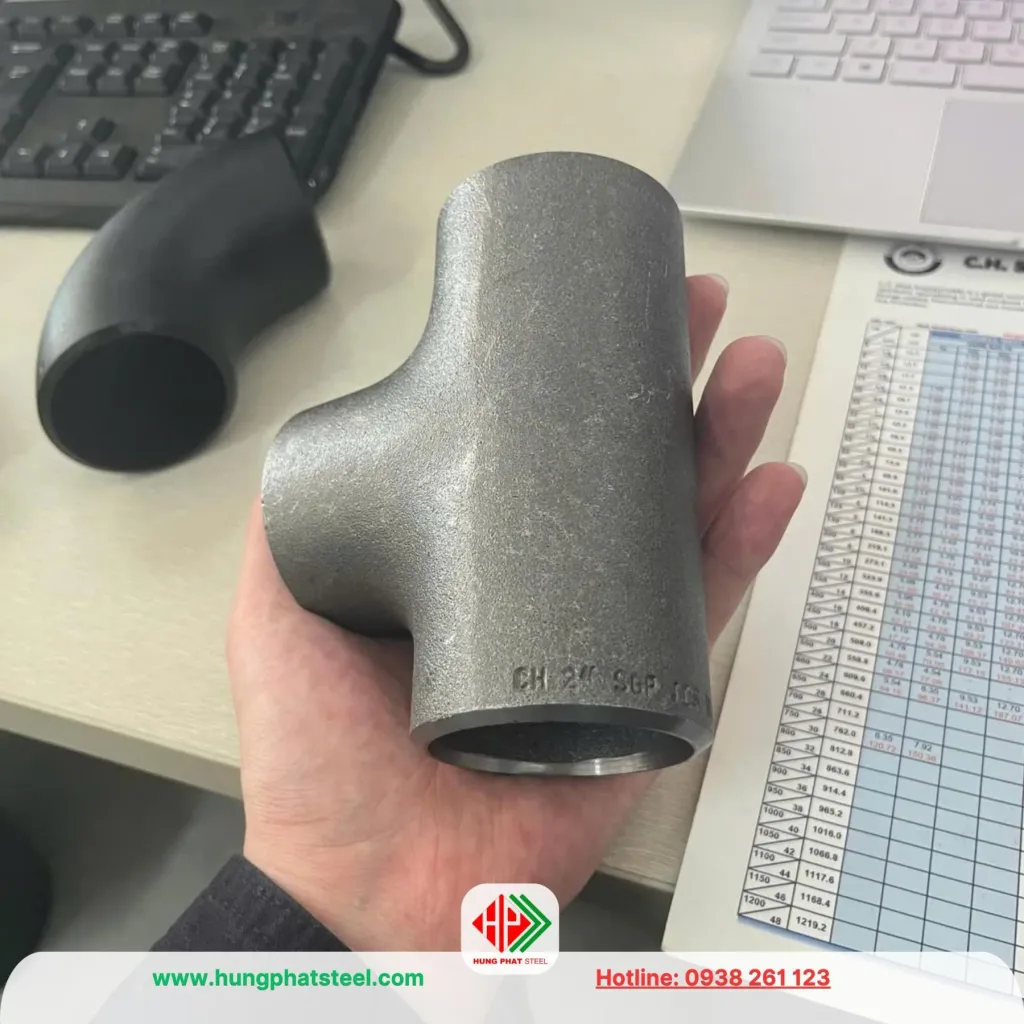

Tê Hàn SCH

Thép Hùng Phát – Nhà Phân Phối Tê Hàn SCH20, SCH40, SCH80 Uy Tín

Thép Hùng Phát tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp các sản phẩm tê hàn SCH20, SCH40, SCH80 . Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến cho khách hàng các sản phẩm đạt tiêu chuẩn quốc tế, đáp ứng nhu cầu sử dụng đa dạng từ các công trình xây dựng đến các ngành công nghiệp nặng.

Đặc điểm Sản phẩm Tê Hàn Của Chúng Tôi

  1. Chất lượng vượt trội :
    • Được sản xuất từ ​​nguyên liệu thép carbon hoặc thép không gỉ cao cấp.
    • Đạt các tiêu chuẩn như ASTM, ASME, ANSI, JIS…
  2. In kích thước và tiêu chuẩn :
    • SCH20 : Thích hợp cho các hệ thống đảm bảo hiệu suất thấp và môi trường không quá khó khăn.
    • SCH40 : Dòng sản phẩm phổ biến với khả năng chịu đựng và nhiệt độ tốt, được sử dụng rộng rãi.
    • SCH80 : Chuyên dùng cho các hệ thống hiệu suất cao, phù hợp trong môi trường làm việc khắc nghiệt.
  3. Độ bền cao :
    • Chịu được sức mạnh, chống ăn mòn tốt và có tuổi thọ dài.
  4. Ứng dụng đa dạng :
    • Thoát nước hệ thống.
    • Đường ống khí, dầu, hóa chất.
    • Các ngành công nghiệp như năng lượng, thực phẩm, hóa chất…

Lợi Ích Khi Mua Tê Hàn Tại Thép Hùng Phát

  • Hàng hóa gốc bảo đảm, xuất xứ rõ ràng , kèm theo chứng chỉ CO/CQ.
  • Giá cả cạnh tranh , phù hợp với ngân sách của mọi khách hàng.
  • Hỗ trợ giao hàng nhanh chóng , tận nơi trên toàn quốc.
  • Đội ngũ tư vấn nhiệt tình, giàu kinh nghiệm, giúp khách hàng lựa chọn đúng sản phẩm theo nhu cầu.

Cam Kết Của Thép Hùng Phát

  • Cung cấp sản phẩm đúng chất lượng và tiêu chuẩn.
  • Bảo hành uy tín, dài hạn.
  • Luôn đặt lợi ích của khách hàng lên hàng đầu, đồng hành lâu dài cùng các dự án lớn nhỏ.

Hãy liên hệ ngay với Thép Hùng Phát để nhận tư vấn chi tiết và báo giá tốt nhất cho các dòng sản phẩm tê hàn SCH20, SCH40, SCH80 !

  • Sale 1: 0971 960 496 Ms Duyên
  • Sale 2: 0938 437 123 Ms Trâm
  • Sale 3: 0909 938 123 Ms Ly
  • Sale 4: 0938 261 123 Ms Mừng

CÔNG TY CỔ PHẦN THÉP HÙNG PHÁT

Trụ sở : H62 KDC Thới An, Đường Lê Thị Riêng, P.Thới An, Q12, TPHCM

Kho hàng: số 1769 QL1A, P.Tân Thới Hiệp, Q12, TPHCM

CN Miền Bắc: KM số 1, đường Phan Trọng Tuệ, Thanh Trì, HN

Nếu thấy hữu ích, Hãy bấm chia sẻ
