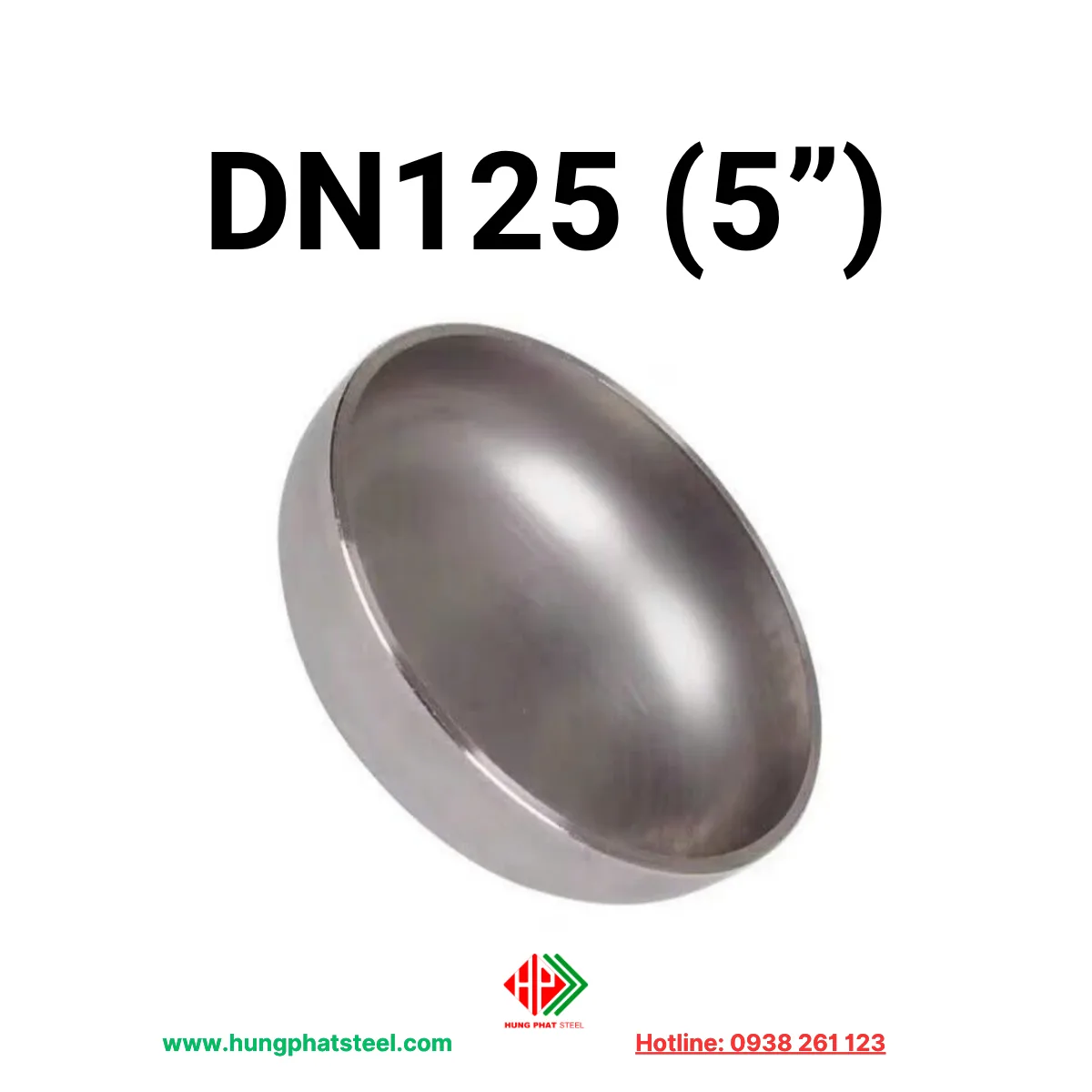

Chén Hàn INOX DN125 (D141)

Mô tả

Chén hàn inox DN125 là phụ kiện hàn đối đầu (Butt Weld Cap) được sử dụng để bịt kín đầu đường ống, giúp ngăn dòng lưu chất thoát ra ngoài hoặc kết thúc một tuyến ống theo đúng thiết kế kỹ thuật.

Đây là loại phụ kiện không thể thiếu trong các hệ thống đường ống công nghiệp, đặc biệt là những hệ thống yêu cầu độ kín tuyệt đối, khả năng chịu áp lực cao và tuổi thọ lâu dài.

Chén Hàn INOX DN125 (D141) – Mô tả và cấu tạo

Theo tiêu chuẩn đường ống, DN125 tương đương 5 inch, sử dụng cho đường ống có đường kính ngoài 141.3 mm (D141). Kích thước này được quy định trong tiêu chuẩn ASME B16.9 đối với phụ kiện hàn đối đầu.

Chén hàn inox DN125 thường được chế tạo từ inox 304, inox 304L, inox 316 hoặc inox 316L. Nhờ khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt, sản phẩm được sử dụng rộng rãi trong các ngành xử lý nước, thực phẩm, hóa chất, dầu khí, nhiệt điện, đóng tàu và cơ điện công trình.

Cấu tạo và nguyên lý hoạt động

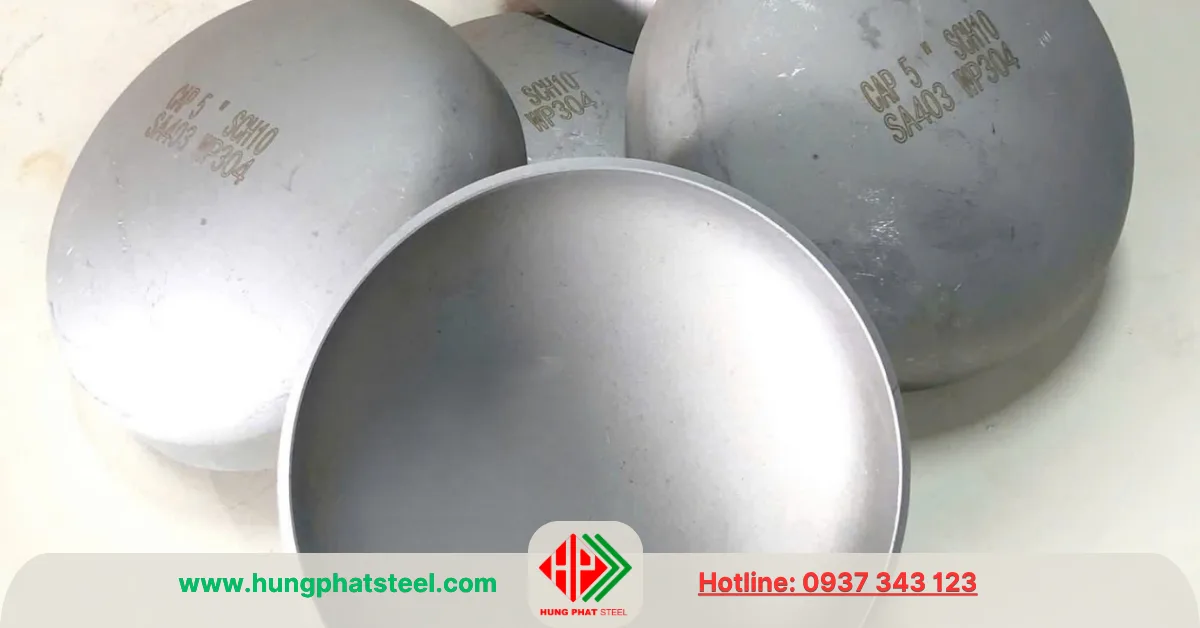

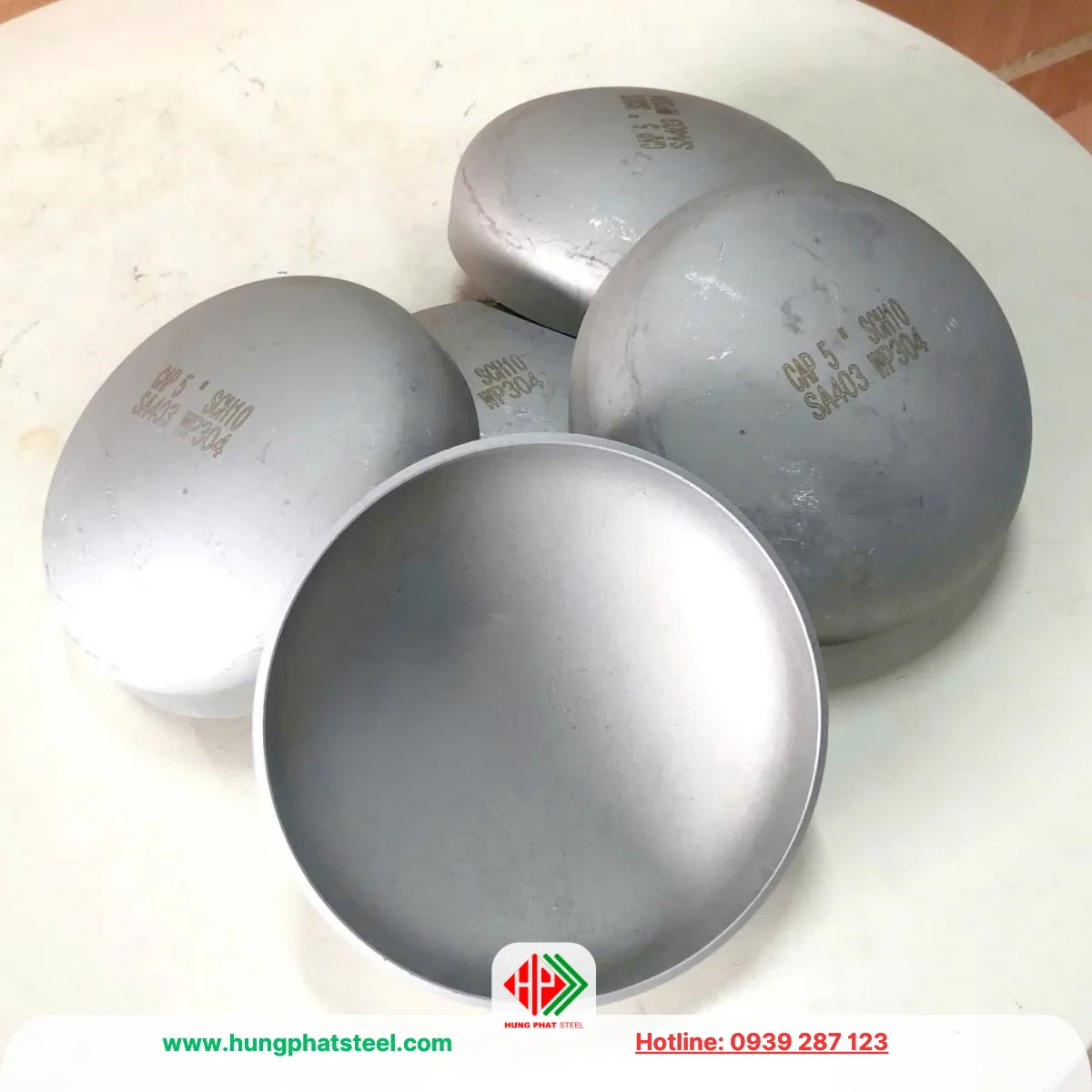

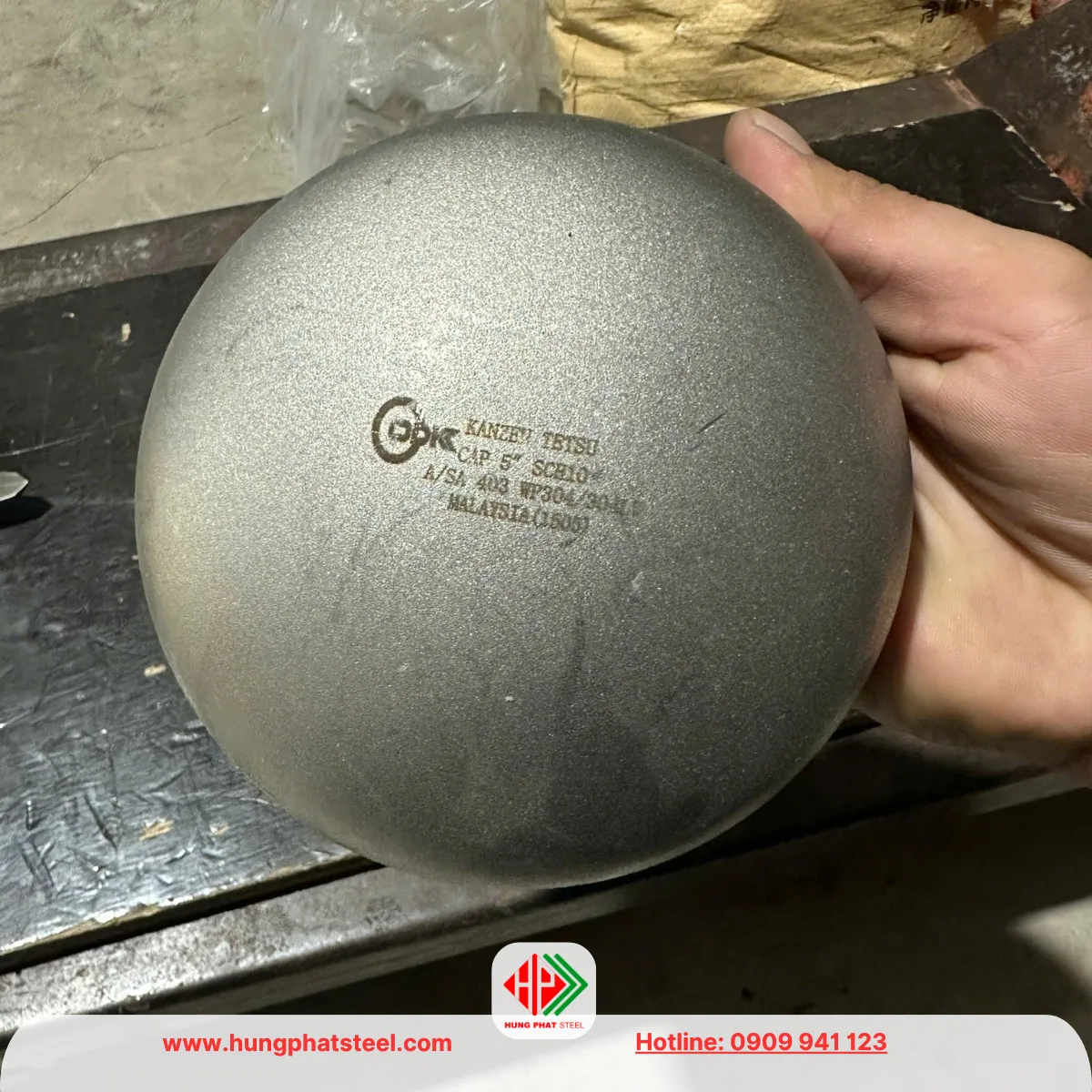

Chén hàn inox DN125 có thiết kế dạng bán cầu hoặc elip, được dập nóng từ thép không gỉ nhằm tạo nên kết cấu chắc chắn và đồng đều. Phần mép chén được gia công vát theo tiêu chuẩn để phù hợp với phương pháp hàn đối đầu.

Sau khi hàn, chén hàn và đường ống tạo thành một kết cấu liền khối có khả năng chịu áp lực cao hơn so với phương pháp bịt đầu bằng ren. Thiết kế cong giúp phân bố áp lực đồng đều trên toàn bộ bề mặt, giảm ứng suất tập trung tại mối hàn và tăng tuổi thọ cho hệ thống.

Ngoài chức năng bịt kín đầu ống, chén hàn còn giúp bảo vệ đường ống khỏi bụi bẩn, hơi ẩm và các tác nhân từ môi trường bên ngoài trong thời gian chờ đưa hệ thống vào vận hành.

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của chén hàn inox DN125 gồm:

• Tên sản phẩm: Chén hàn inox DN125
• Kích thước danh nghĩa: DN125
• Quy đổi: 5 inch
• Đường kính ngoài: 141.3 mm (D141)
• Phương pháp kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASTM A403
• Tiêu chuẩn kích thước: ASME B16.9

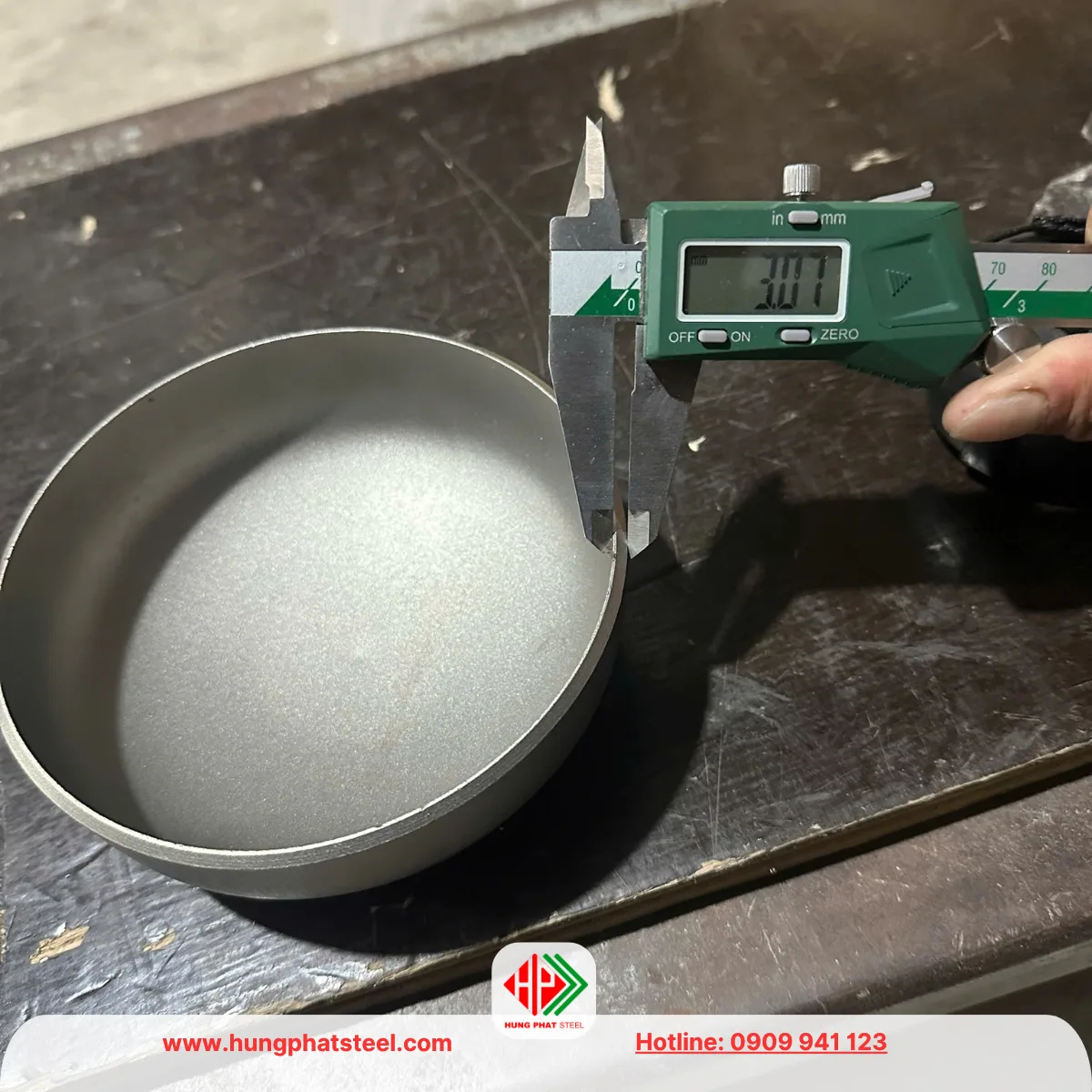

• Độ dày: SCH10S, SCH40S, SCH80, SCH160
• Vật liệu: SUS304, SUS304L, SUS316, SUS316L
• Bề mặt: Tẩy trắng, 2B, BA hoặc đánh bóng
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Châu Âu

Thông tin xem thêm:
Ống INOX DN125 (phi 141)
Chén hàn INOX các loại
Chén hàn inox DN100

Phân loại chén hàn inox DN125

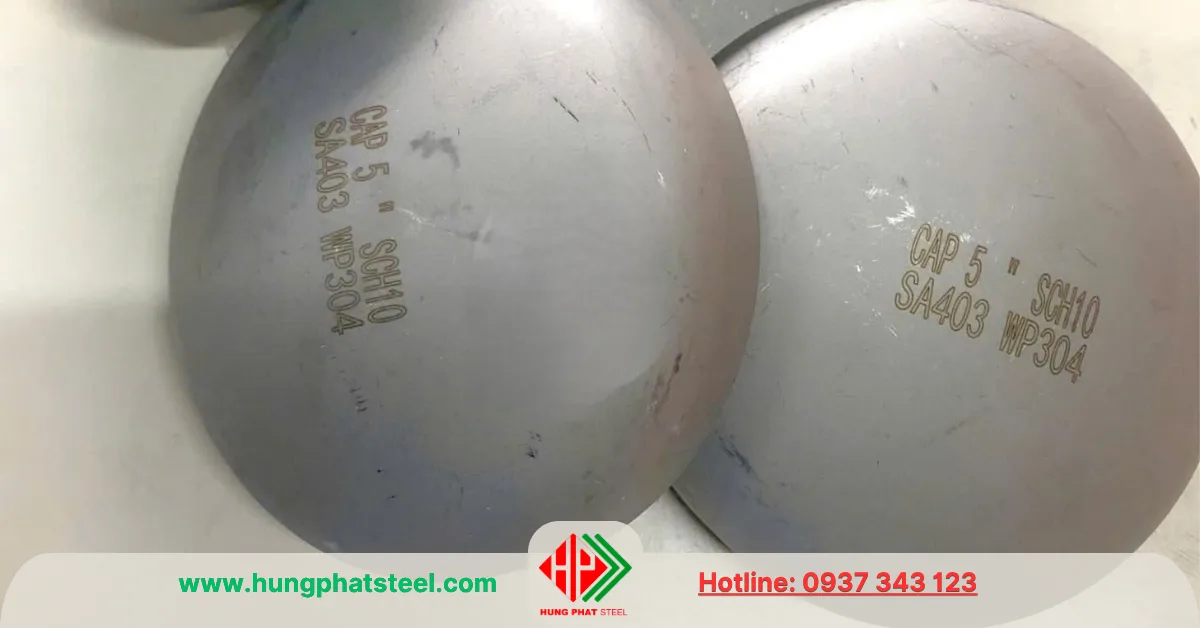

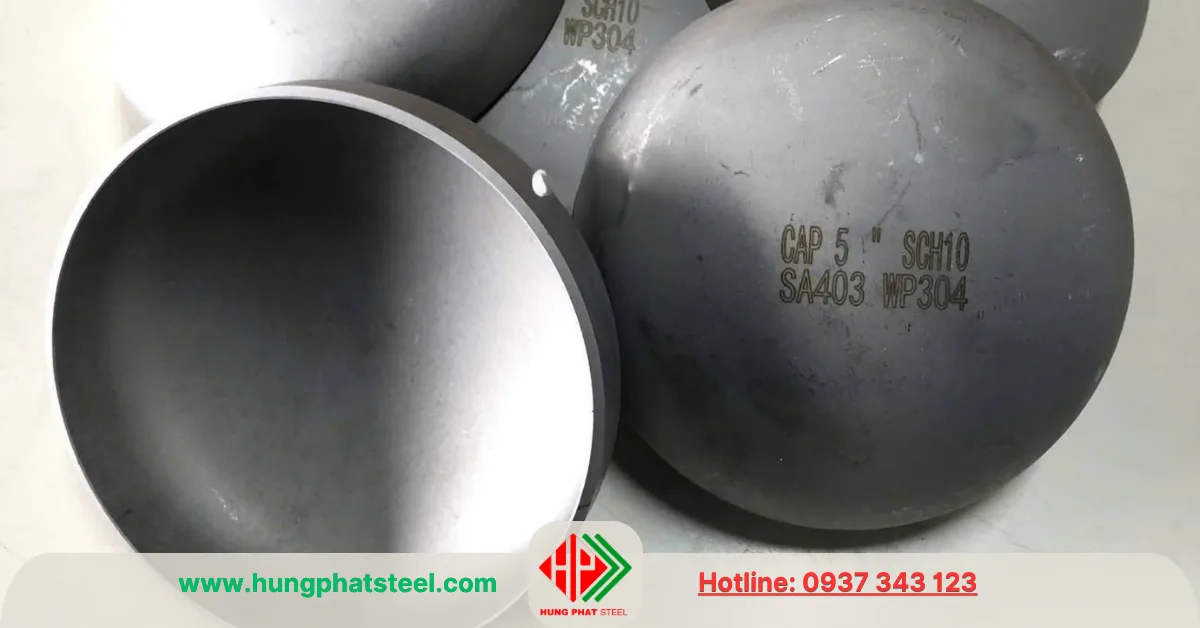

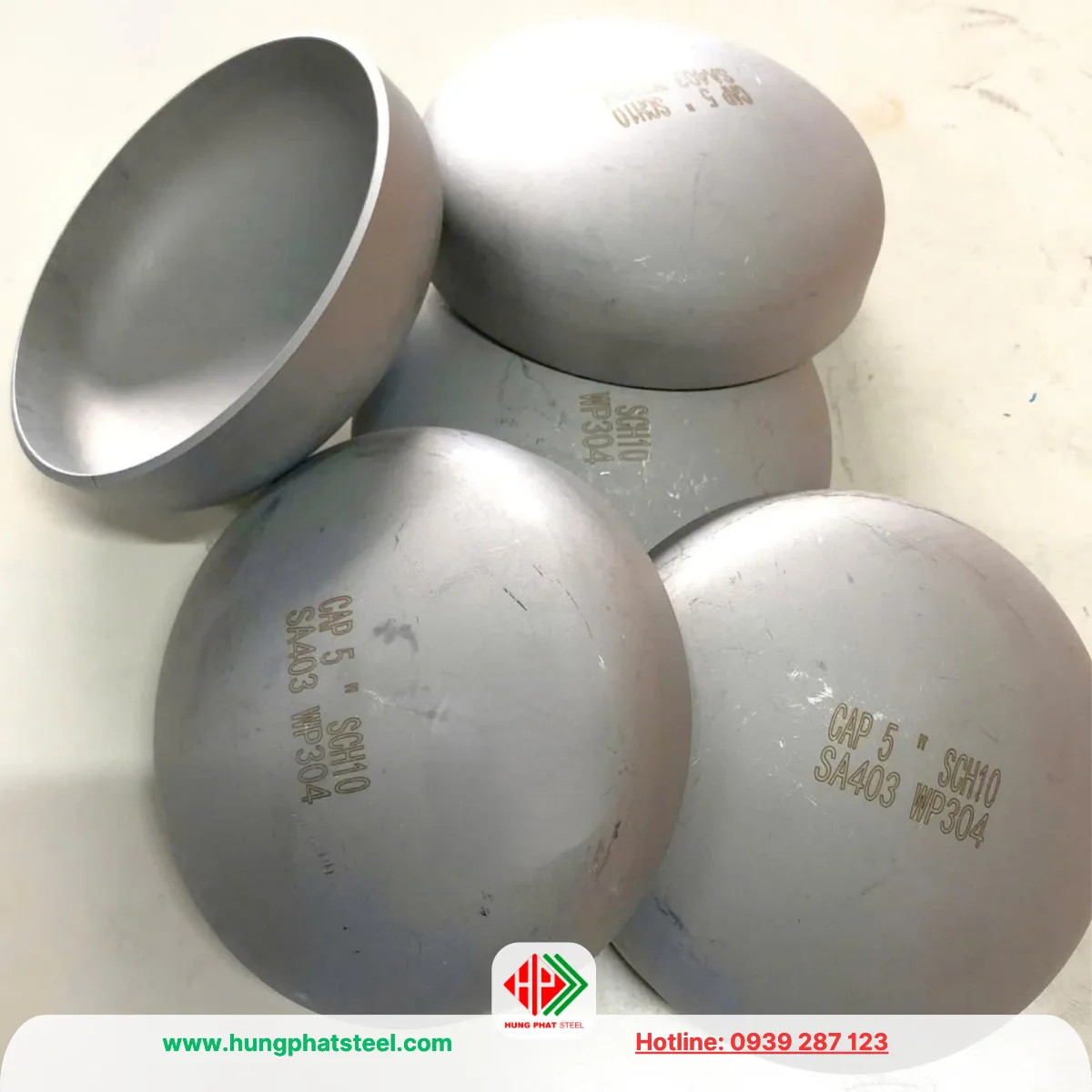

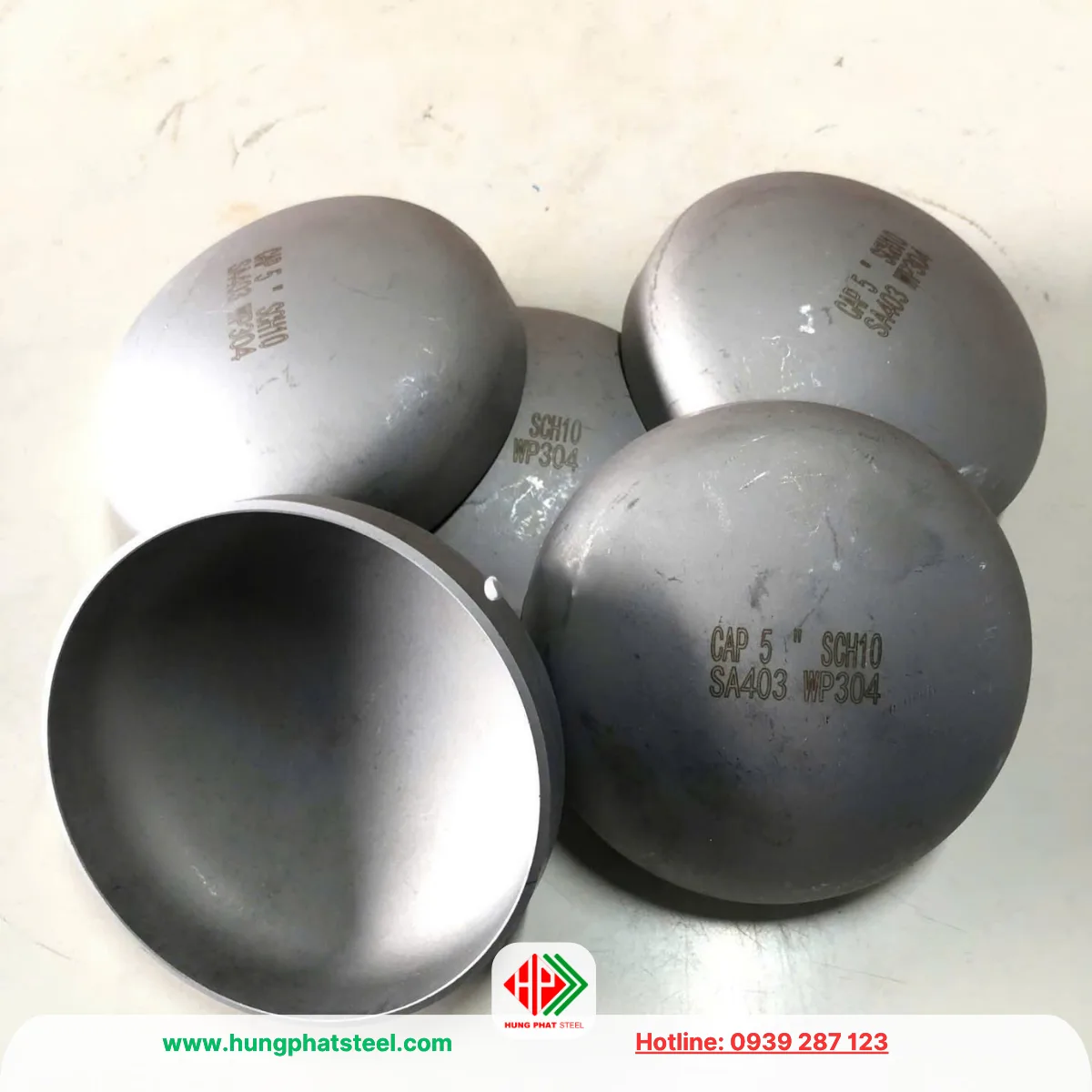

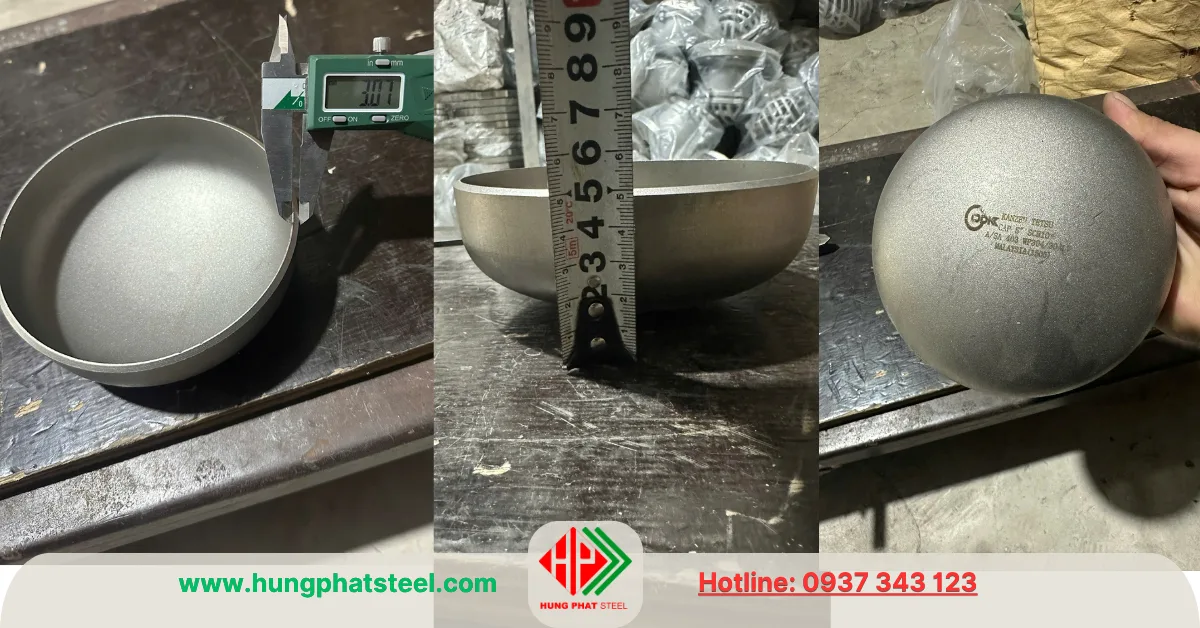

Chén hàn inox DN125 SCH10S

SCH10S là dòng phụ kiện có thành mỏng, phù hợp với các hệ thống làm việc ở áp suất thấp hoặc trung bình. Nhờ trọng lượng nhẹ và dễ thi công, loại này thường được sử dụng trong hệ thống cấp nước sạch, nước RO, nước tinh khiết, thực phẩm, đồ uống và hệ thống HVAC.

Việc sử dụng đồng bộ giữa ống inox SCH10S và chén hàn SCH10S giúp đảm bảo khả năng chịu áp lực đồng đều, đồng thời tối ưu chi phí đầu tư.

Chén hàn inox DN125 SCH40S

SCH40S có chiều dày lớn hơn SCH10S, mang lại khả năng chịu áp lực và chịu nhiệt cao hơn. Đây là tiêu chuẩn được sử dụng phổ biến trong các hệ thống hơi nóng, khí nén, dầu, hóa chất và các dây chuyền sản xuất công nghiệp.

Đối với các công trình yêu cầu vận hành liên tục, SCH40S giúp tăng độ bền của hệ thống và hạn chế nguy cơ biến dạng khi áp suất thay đổi.

Chén hàn inox DN125 SCH80 và SCH160

SCH80 và SCH160 là các dòng phụ kiện thành dày, được thiết kế dành cho hệ thống có áp suất cao hoặc điều kiện làm việc khắc nghiệt.

Loại này thường được sử dụng trong ngành dầu khí, hóa dầu, nhà máy nhiệt điện, đóng tàu, khai khoáng và các hệ thống vận chuyển lưu chất có nhiệt độ, áp suất lớn. Thành dày giúp tăng khả năng chịu va đập, chống biến dạng và kéo dài tuổi thọ của phụ kiện.

Chén hàn inox 304

Inox 304 là vật liệu được sử dụng phổ biến nhất nhờ khả năng chống ăn mòn tốt, dễ gia công và chi phí hợp lý. Thành phần chứa khoảng 18–20% Crom và 8–10,5% Niken giúp tạo lớp màng oxit bảo vệ bề mặt, chống gỉ sét hiệu quả trong môi trường nước sạch, hơi nước và nhiều loại hóa chất nhẹ.

Chén hàn inox 304 DN125 được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, thực phẩm, bia, sữa, nước giải khát và các công trình cơ điện.

Chén hàn inox 316

Đối với môi trường có tính ăn mòn cao, inox 316 là lựa chọn tối ưu. Việc bổ sung khoảng 2–3% Molypden (Mo) giúp vật liệu tăng khả năng chống rỗ bề mặt và chống ăn mòn trong môi trường nước biển, dung dịch muối và hóa chất mạnh.

Chén hàn inox 316 DN125 thường được sử dụng trong ngành hóa chất, dược phẩm, đóng tàu, xử lý nước biển, nhà máy phân bón và các công trình ven biển.

Ưu điểm của chén hàn inox DN125

Chén hàn inox DN125 có khả năng chống ăn mòn vượt trội, phù hợp với môi trường có độ ẩm cao hoặc chứa hóa chất. Bề mặt inox không bị gỉ sét, giúp kéo dài tuổi thọ của toàn bộ hệ thống.

Nhờ phương pháp kết nối hàn đối đầu, phụ kiện tạo thành liên kết chắc chắn, chịu được áp lực và nhiệt độ cao, đồng thời giảm nguy cơ rò rỉ lưu chất. Đây là ưu điểm nổi bật so với các phương pháp bịt đầu bằng ren.

Sản phẩm còn có khả năng chịu rung động tốt, ít phải bảo trì và dễ dàng vệ sinh nhờ bề mặt nhẵn bóng. Điều này đặc biệt quan trọng trong các ngành thực phẩm, đồ uống, dược phẩm và sản xuất nước tinh khiết.

Ứng dụng thực tế

Chén hàn inox DN125 được sử dụng rộng rãi trong hệ thống cấp nước sạch, xử lý nước thải, nước RO, hệ thống hơi nóng, khí nén và đường ống hóa chất.

Trong ngành thực phẩm và đồ uống, phụ kiện được lắp đặt để bịt kín đầu đường ống trong các dây chuyền sản xuất sữa, bia, nước giải khát và chế biến thực phẩm, góp phần đảm bảo vệ sinh và an toàn thực phẩm.

Đối với ngành dầu khí, hóa chất, năng lượng và nhiệt điện, chén hàn inox DN125 giúp hệ thống chịu được áp suất lớn, nhiệt độ cao và môi trường ăn mòn liên tục. Ngoài ra, sản phẩm còn được ứng dụng trong công nghiệp đóng tàu, nhà máy giấy, xi măng, hệ thống HVAC, phòng cháy chữa cháy và các công trình cơ điện quy mô lớn.

Lưu ý khi lựa chọn

Khi lựa chọn chén hàn inox DN125, cần xác định đúng kích thước đường ống có đường kính ngoài 141.3 mm để đảm bảo lắp đặt chính xác.

Tiêu chuẩn SCH cũng cần được lựa chọn phù hợp với áp suất làm việc của hệ thống. SCH10S thích hợp cho hệ thống áp suất thấp, trong khi SCH40S, SCH80 hoặc SCH160 phù hợp với hệ thống công nghiệp chịu áp lực cao.

Nếu môi trường sử dụng là nước sạch hoặc thực phẩm, inox 304 là lựa chọn kinh tế và hiệu quả. Trong trường hợp tiếp xúc với hóa chất, nước biển hoặc môi trường có độ ăn mòn lớn, inox 316 sẽ mang lại tuổi thọ cao hơn.

Thép Hùng Phát – Nhà cung cấp chén hàn inox DN125 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn inox DN125 cùng đầy đủ các loại phụ kiện hàn inox từ DN15 đến DN600. Sản phẩm được sản xuất theo tiêu chuẩn ASTM A403 và ASME B16.9, có nhiều lựa chọn về vật liệu inox 304, inox 316 và các cấp độ dày SCH10S, SCH40S, SCH80, SCH160. Tất cả sản phẩm đều có đầy đủ chứng từ CO, CQ, đáp ứng yêu cầu của các công trình cấp nước, xử lý nước, nhà máy thực phẩm, hóa chất, dầu khí, nhiệt điện và nhiều dự án công nghiệp trên toàn quốc.

Với nguồn hàng luôn sẵn kho, giá thành cạnh tranh và đội ngũ kỹ thuật giàu kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp phụ kiện đường ống inox chất lượng, giao hàng nhanh và hỗ trợ kỹ thuật tận tâm.
