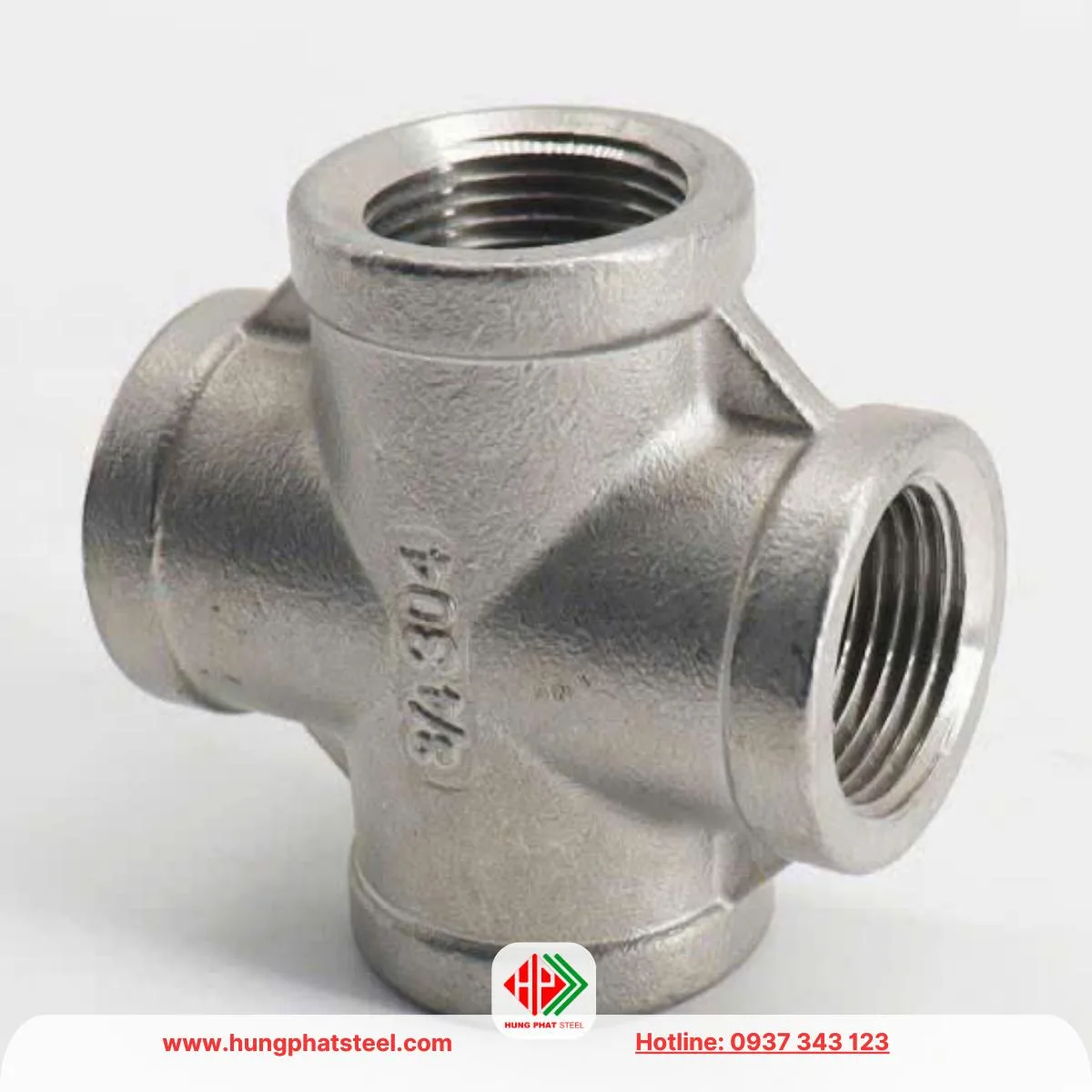

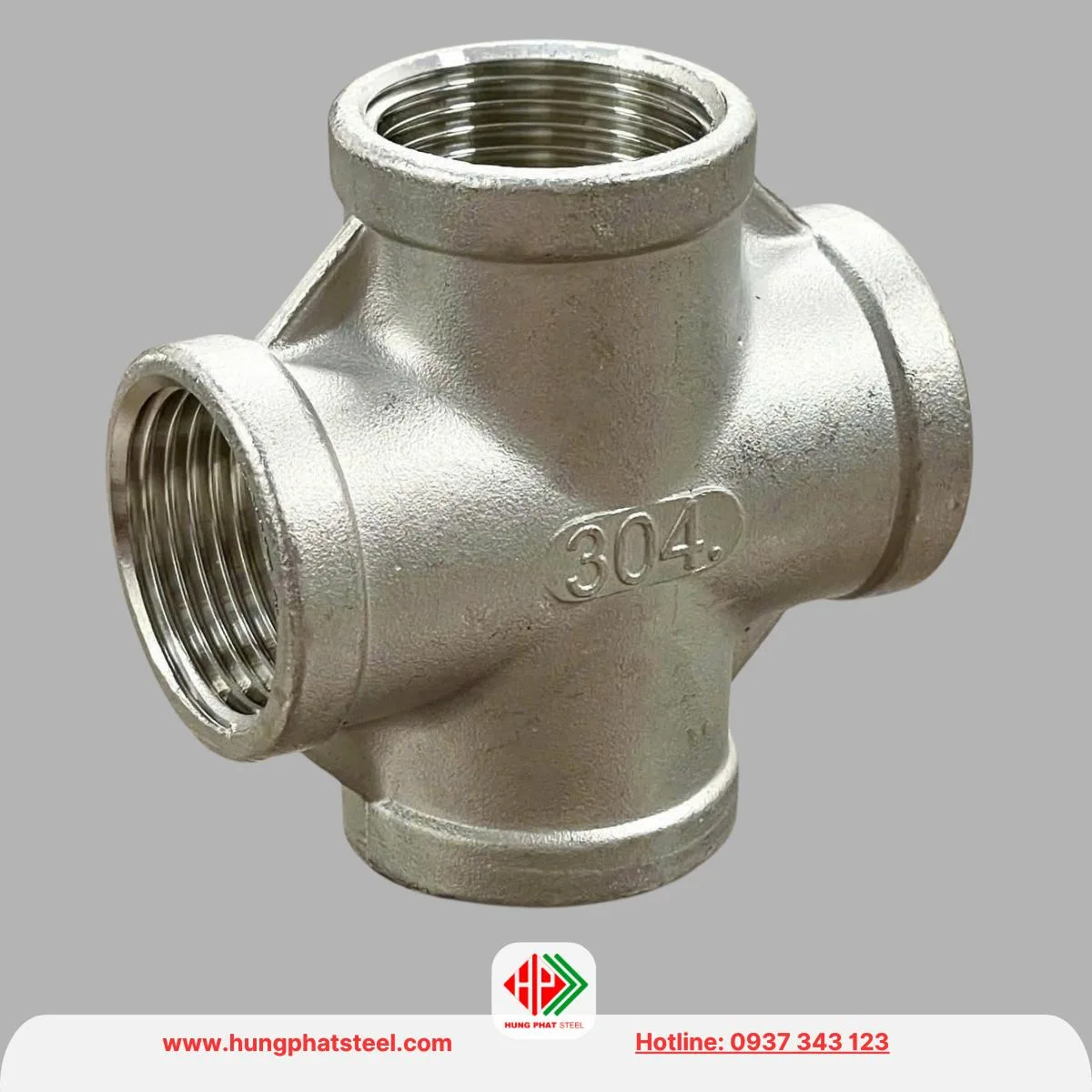

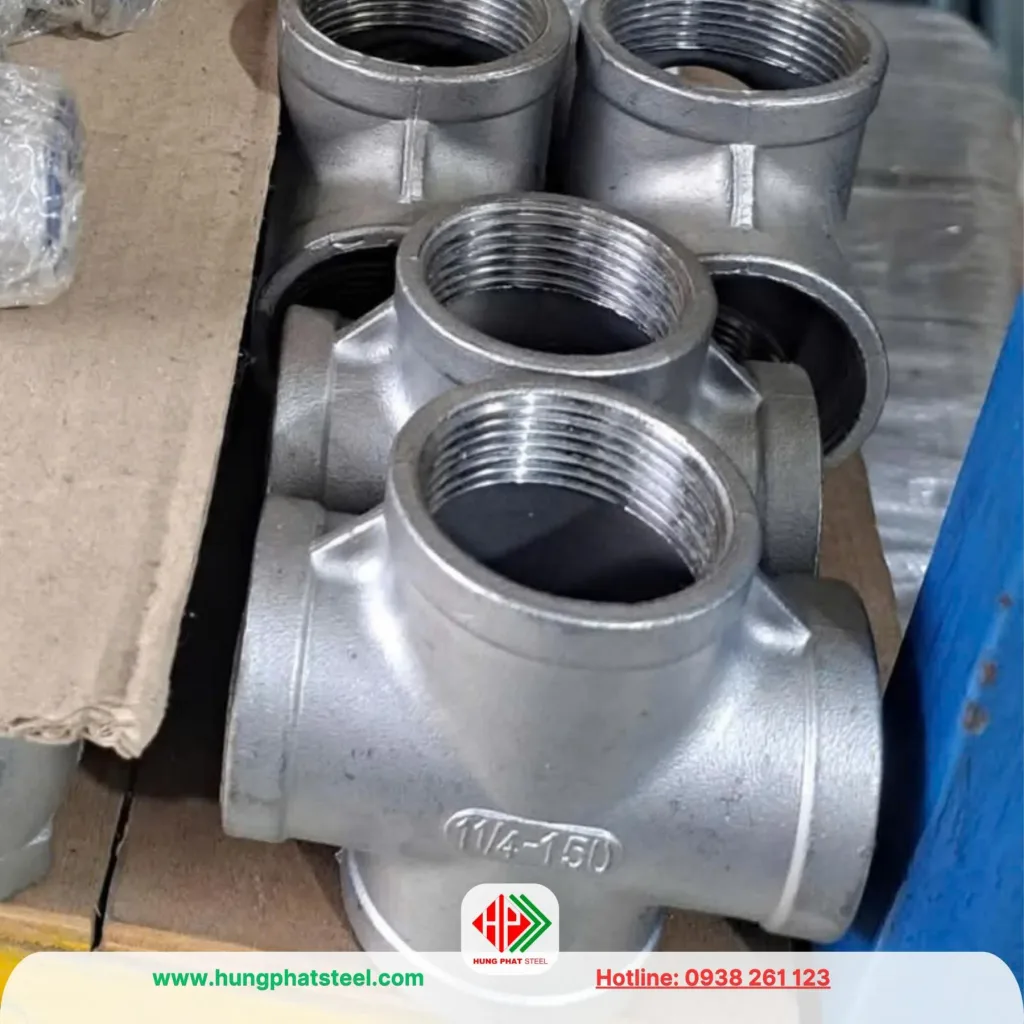

Chữ Thập Ren INOX 304 201 316

Mô tả

Chữ thập ren inox (hay còn gọi là tứ thông hoặc nối 4 nhánh inox) là một phụ kiện trong hệ thống đường ống dùng để kết nối bốn đường ống lại với nhau tại một điểm, tạo thành một hình dáng giống chữ thập hoặc một cấu trúc với bốn cổng. Các cổng này có thể được gia công với các loại ren trong (ren âm) hoặc ren ngoài (ren dương), tùy theo yêu cầu kết nối.

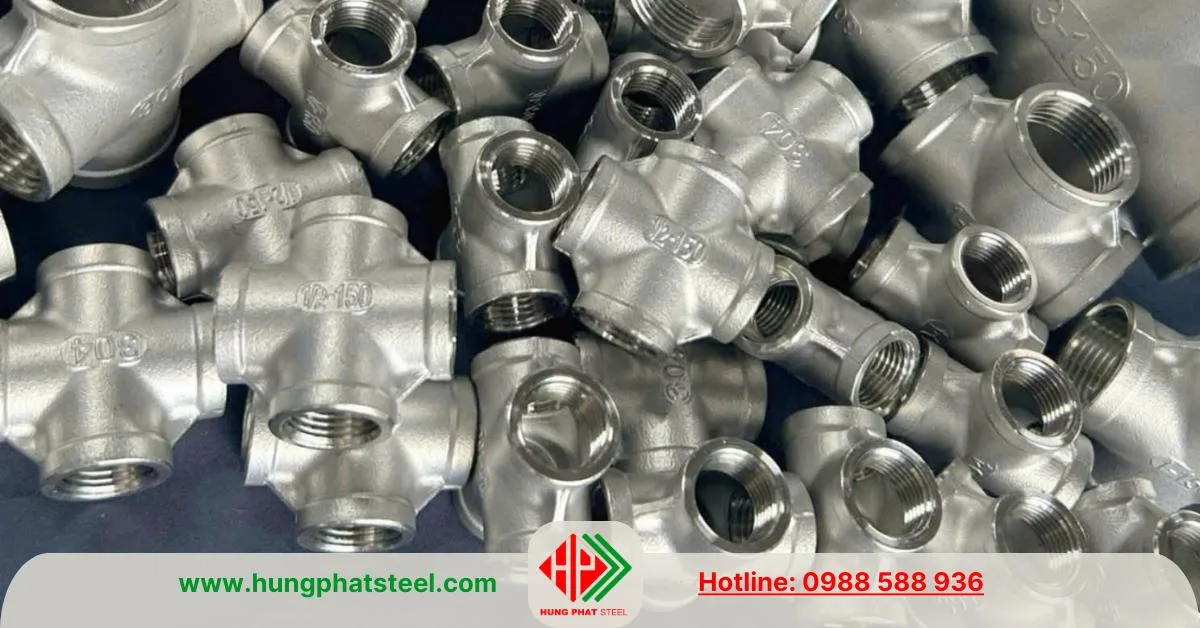

Chữ Thập Ren INOX 304 201 316

Thông số kỹ thuật

• Tên sản phẩm: Chữ thập ren inox, Nối 4 nhánh ren trong, tứ thông ren inox
• Kích thước size: 15A – 1000A
• Nguyên liệu: Inox201, inox304, inox316
• Áp lực bar: PN10, PN16, PN25, PN40
• Nhiệt độ: 400 độ C
• Tiêu chuẩn ống: SCH10, SCH20, SCH40
• Kết nối: bích, ren
• Môi trường: Chất lỏng, khí nén
• Xuất xứ: Châu Âu, châu Á

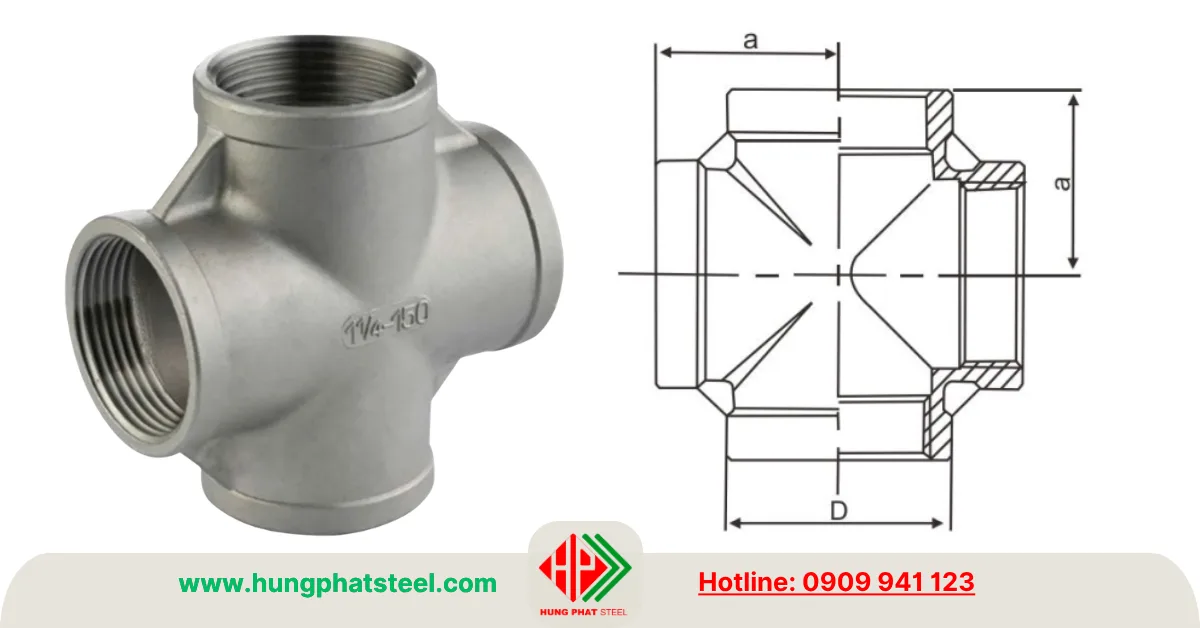

Bảng quy cách kích thước

Chữ thập ren inox (Cross) là phụ kiện đường ống có bốn nhánh kết nối theo hình chữ thập (+), được sử dụng để phân chia hoặc hội tụ dòng lưu chất theo bốn hướng. Sản phẩm được chế tạo từ inox đúc, gia công ren theo các tiêu chuẩn BSPT, BSPP hoặc NPT, phù hợp với các hệ thống cấp nước, khí nén, hóa chất, thực phẩm, xử lý nước và nhiều ứng dụng công nghiệp khác.

Quy cách (INCH)	Đường kính danh nghĩa (DN)	a (mm)	D (mm)
1/8″	DN6	17	15
1/4″	DN8	19	18
3/8″	DN10	23	21,5
1/2″	DN15	27	26,5
3/4″	DN20	32	32
1″	DN25	37	39,5
1 1/4″	DN32	43	48,5
1 1/2″	DN40	47	55
2″	DN50	56	67
2 1/2″	DN65	69	84
3″	DN80	78	98
4″	DN100	94	124,5

Bảng trên giúp bạn dễ dàng tra cứu và so sánh kích thước đường kính danh nghĩa (DN) và đường kính ngoài của các ống và phụ kiện. Từ đó lựa chọn phụ kiện tương thích với hệ thống đường ống

Giá chữ thập ren inox 304 mới nhất

Hiện tại, giá của thập ren inox (SUS 201, 304, 316) có thể thay đổi tùy thuộc vào kích thước, chất liệu, độ dày và nhà cung cấp. Dưới đây là bảng giá tham khảo cho thập ren inox 304.

Nếu cần giá mới nhất vui lòng liên hệ Hotline 0938 437 123

Bảng giá thập ren inox 304

Tên hàng hóa	Đường kính DN	Đường kính ngoài (mm)	NPS (inch)	Chất liệu	Giá tham khảo (vnd/c)
Thập Ren INOX	DN8	D10	¼”	SUS304	29.000
	DN10	D17	3/8”	SUS304	30.000
	DN15	D21	½”	SUS304	32.000
	DN20	D27	¾”	SUS304	35.000
	DN25	D34	1”	SUS304	50.000
	DN32	D42	1¼”	SUS304	70.000
	DN40	D49	1½”	SUS304	90.000
	DN50	D60	2”	SUS304	110.000
	DN65	D76	2½”	SUS304	160.000
	DN80	D90	3”	SUS304	190.000
	DN100	D114	4”	SUS304	240.000

• Lưu ý: Giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo thời gian.

Xem thêm các phụ kiện inox khác

• Co điếu inox
• Măng sông inox
• Bầu giảm ren inox (côn thu)
• Danh mục: Phụ kiện ren inox 304 201 316

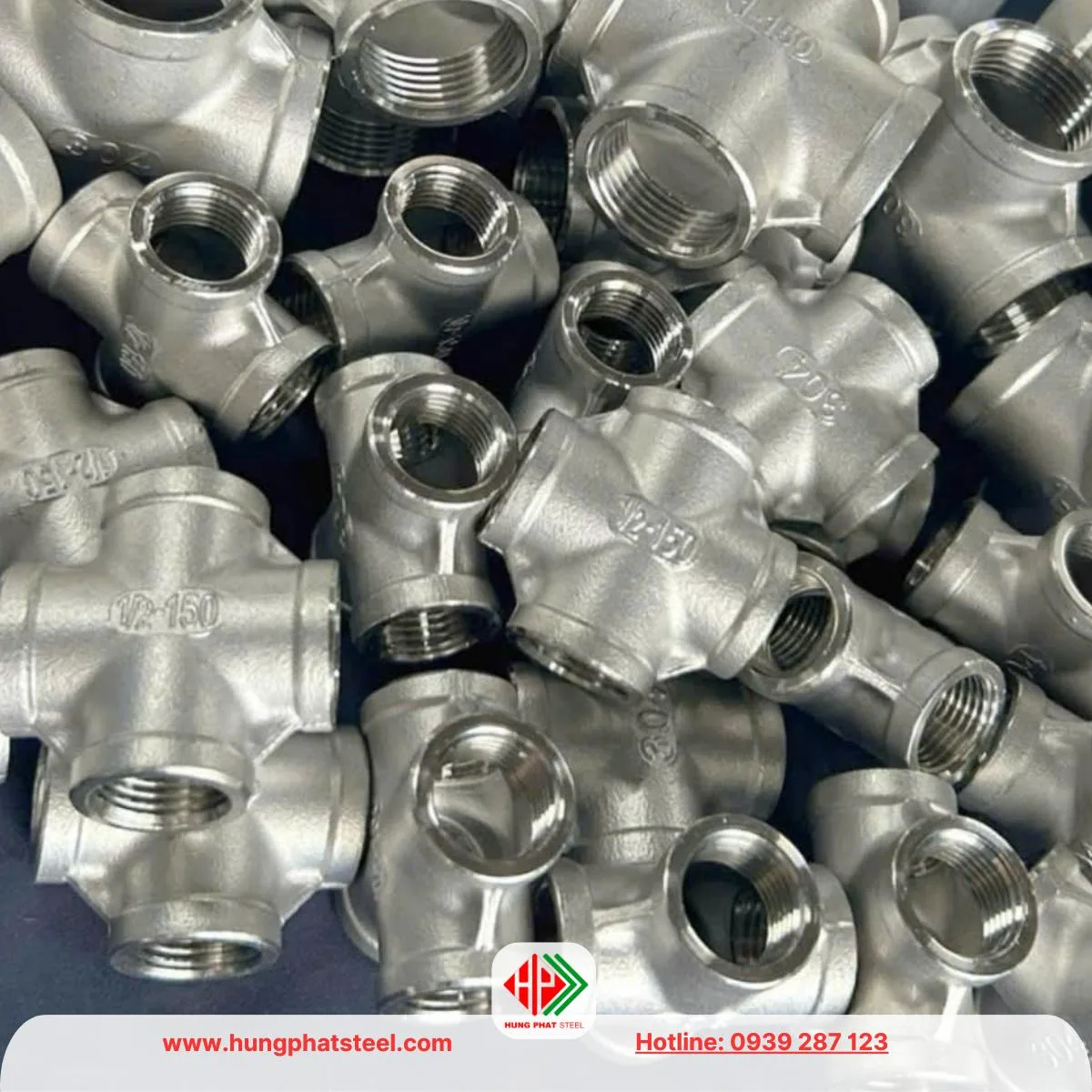

Phân loại chữ thập ren inox

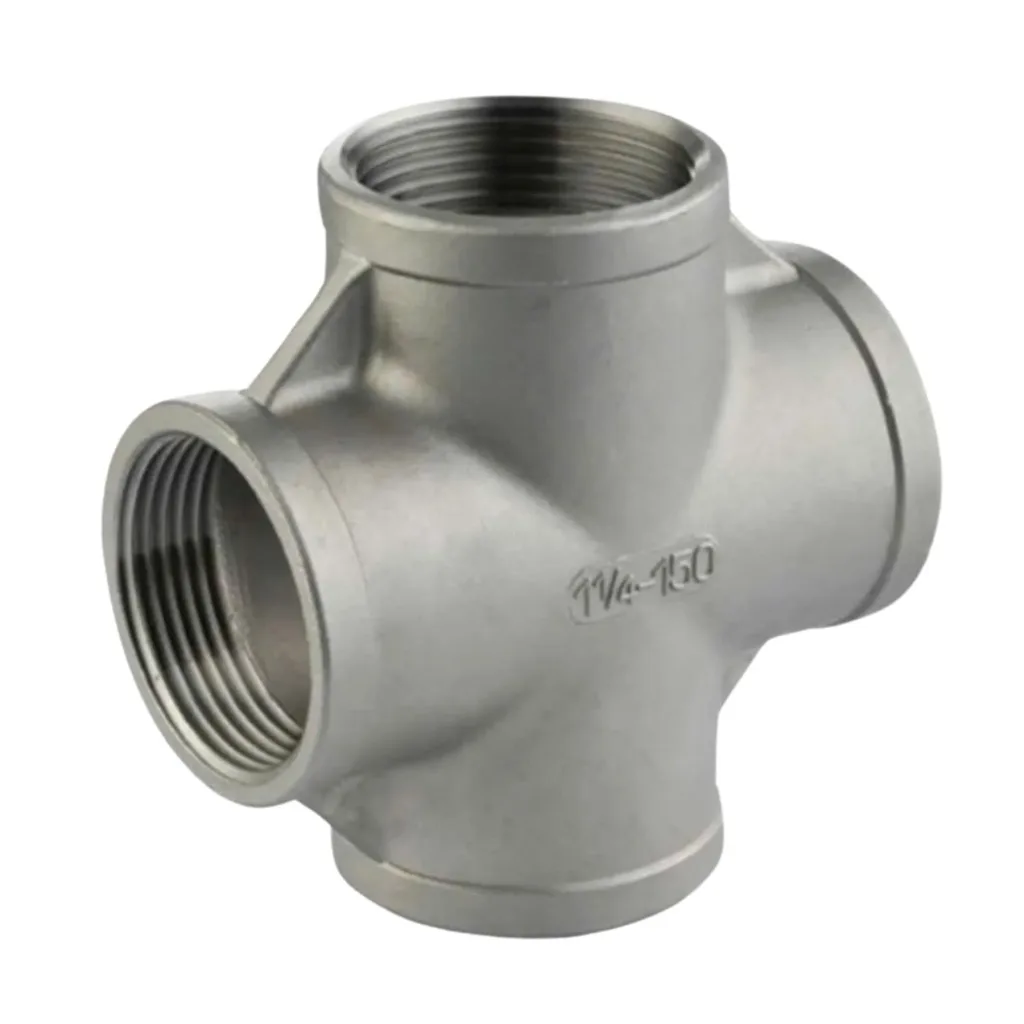

Thập ren inox là một loại phụ kiện ống dùng để kết nối bốn đường ống lại với nhau theo hình chữ thập. Dưới đây là các loại thập ren inox phổ biến:

1/ Chữ thập ren đều inox

• Cả bốn nhánh có cùng kích thước.
• Dùng để chia dòng chảy thành bốn hướng bằng nhau.
• Phù hợp với các hệ thống có áp suất và lưu lượng ổn định.

2/ Chữ thập ren giảm (thập thu) inox

• Hai hoặc nhiều nhánh có kích thước nhỏ hơn so với nhánh chính.
• Giúp điều chỉnh lưu lượng và áp suất trong hệ thống.
• Được sử dụng trong các đường ống có nhu cầu giảm lưu lượng ở một số nhánh.

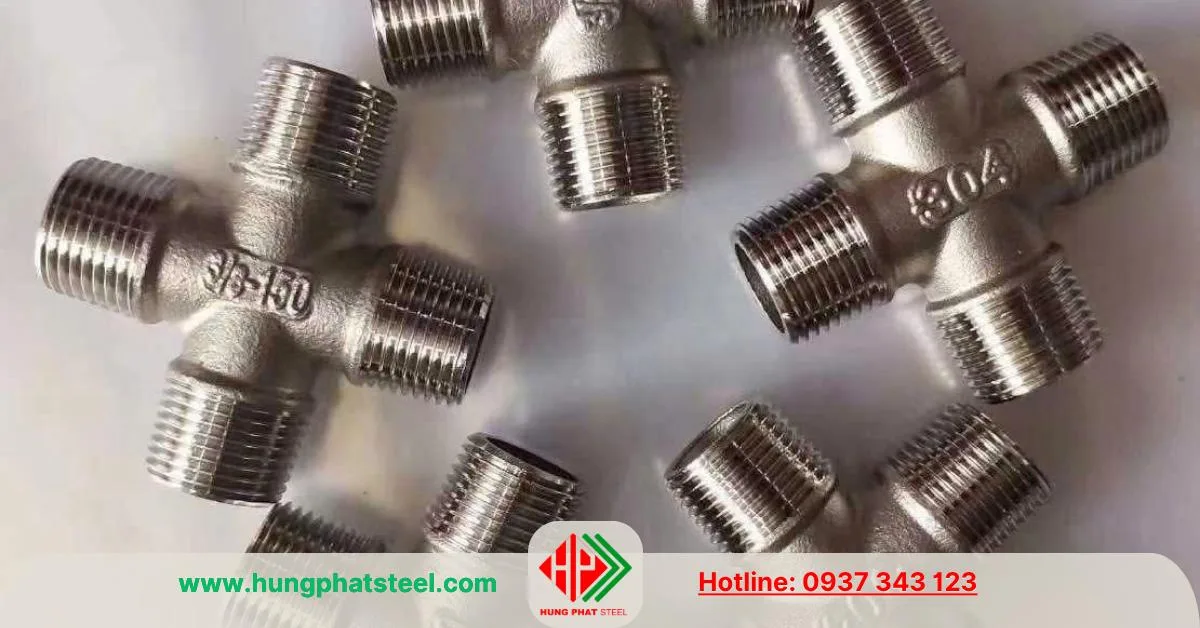

3/ Chữ thập ren ngoài inox (4 nhánh ren ngoài)

• Chữ thập ren inox (4 nhánh ren ngoài) là phụ kiện nối ống được thiết kế với bốn đầu ren ngoài đối xứng nhau theo hình dấu “+”, cho phép kết nối bốn đường ống inox tại cùng một điểm.
• Sản phẩm thường được chế tạo từ inox 201, 304 hoặc 316, có khả năng chống gỉ sét, chịu nhiệt và chịu áp lực cao, thích hợp cho các hệ thống dẫn nước, hơi, khí nén và hóa chất.
• Nhờ cấu tạo ren ngoài, chữ thập inox dễ dàng lắp ghép với co, tê hoặc nối ren cái mà không cần hàn, giúp việc thi công nhanh chóng và linh hoạt.
• Sản phẩm được sử dụng phổ biến trong đường ống công nghiệp, nhà máy chế biến thực phẩm, hệ thống cấp thoát nước và các công trình inox dân dụng, mang lại độ bền và tính thẩm mỹ cao cho toàn bộ hệ thống.

Các loại thập ren inox thường được sản xuất từ inox 201, 304, 316 với đặc tính chống ăn mòn cao, phù hợp cho hệ thống cấp thoát nước, khí nén, hơi nóng và hóa chất.

Chất liệu sản xuất chữ thập ren inox

Thập ren inox được phân loại theo chất liệu thành ba loại chính:

Chữ Thập ren inox 201

• Thành phần chứa mangan cao, độ bền cơ học tốt nhưng khả năng chống ăn mòn thấp hơn so với inox 304 và 316.
• Thích hợp sử dụng trong môi trường khô ráo, ít tiếp xúc với hóa chất hoặc nước muối.
• Giá thành rẻ nhất trong ba loại.

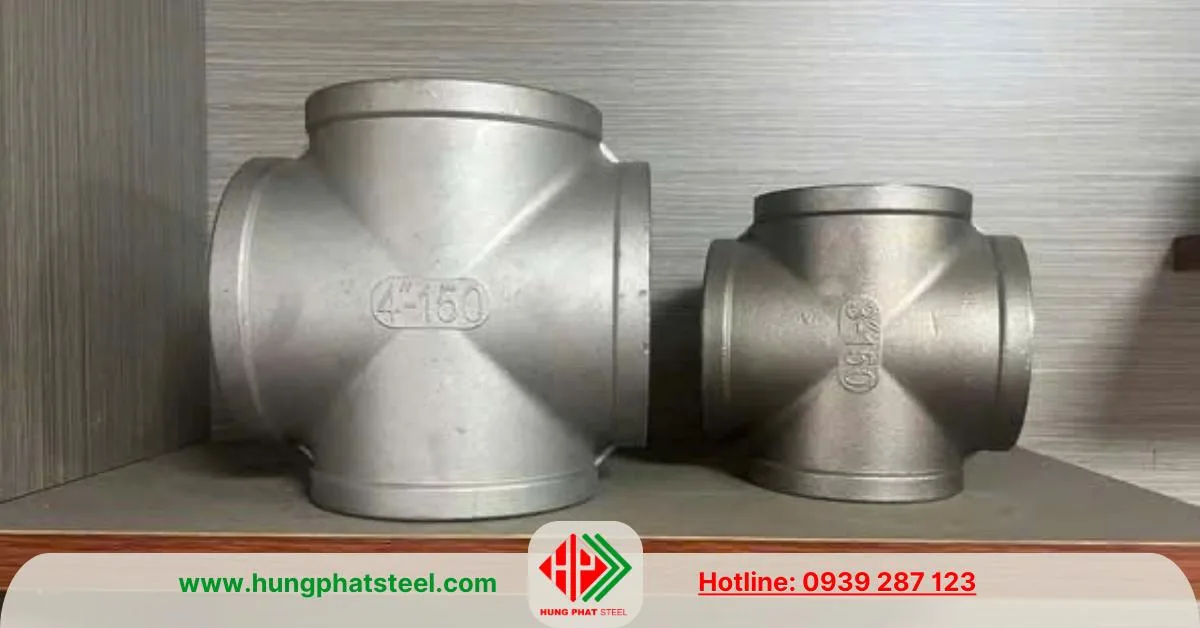

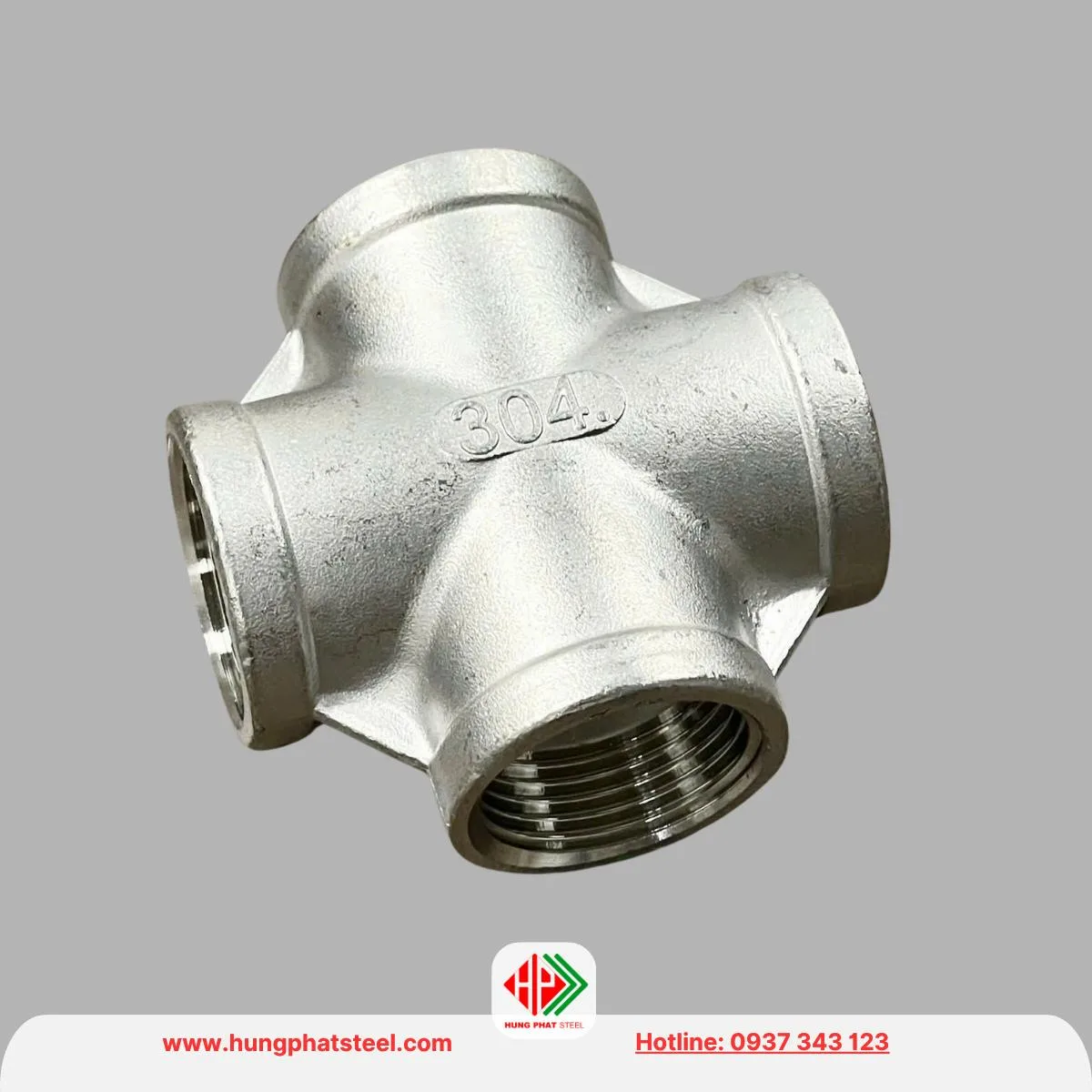

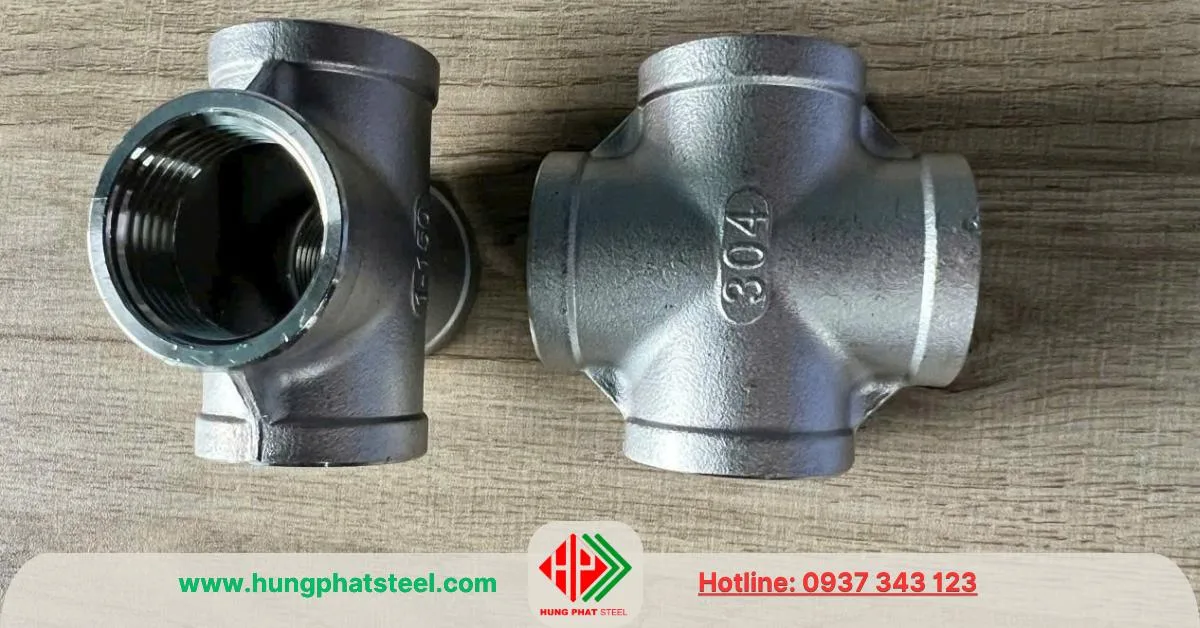

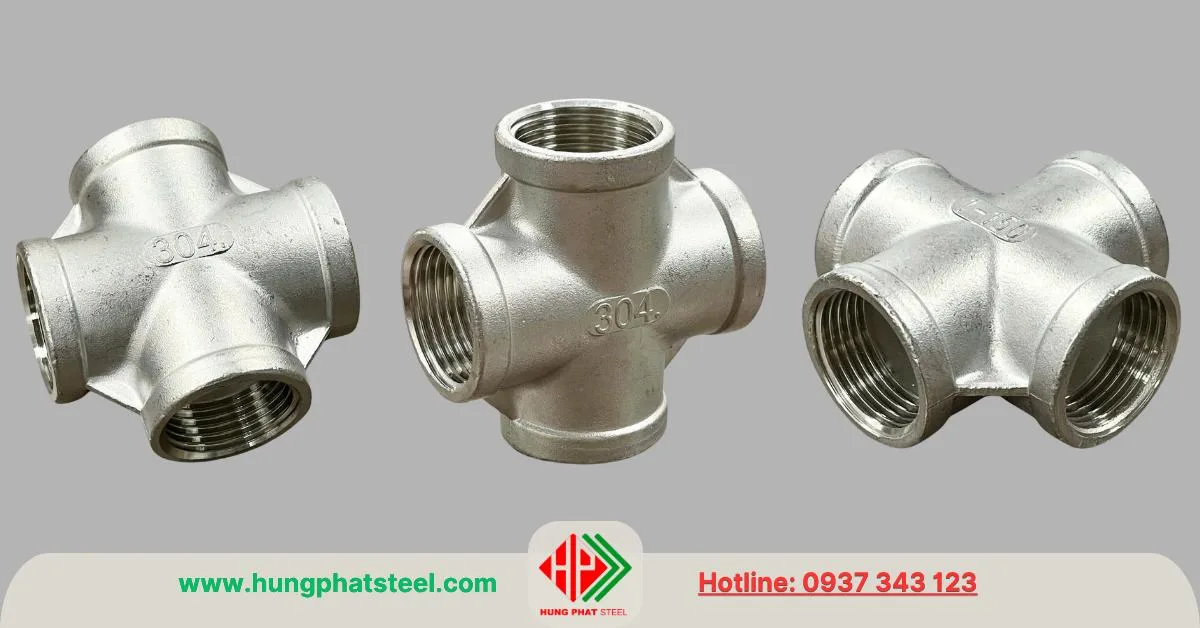

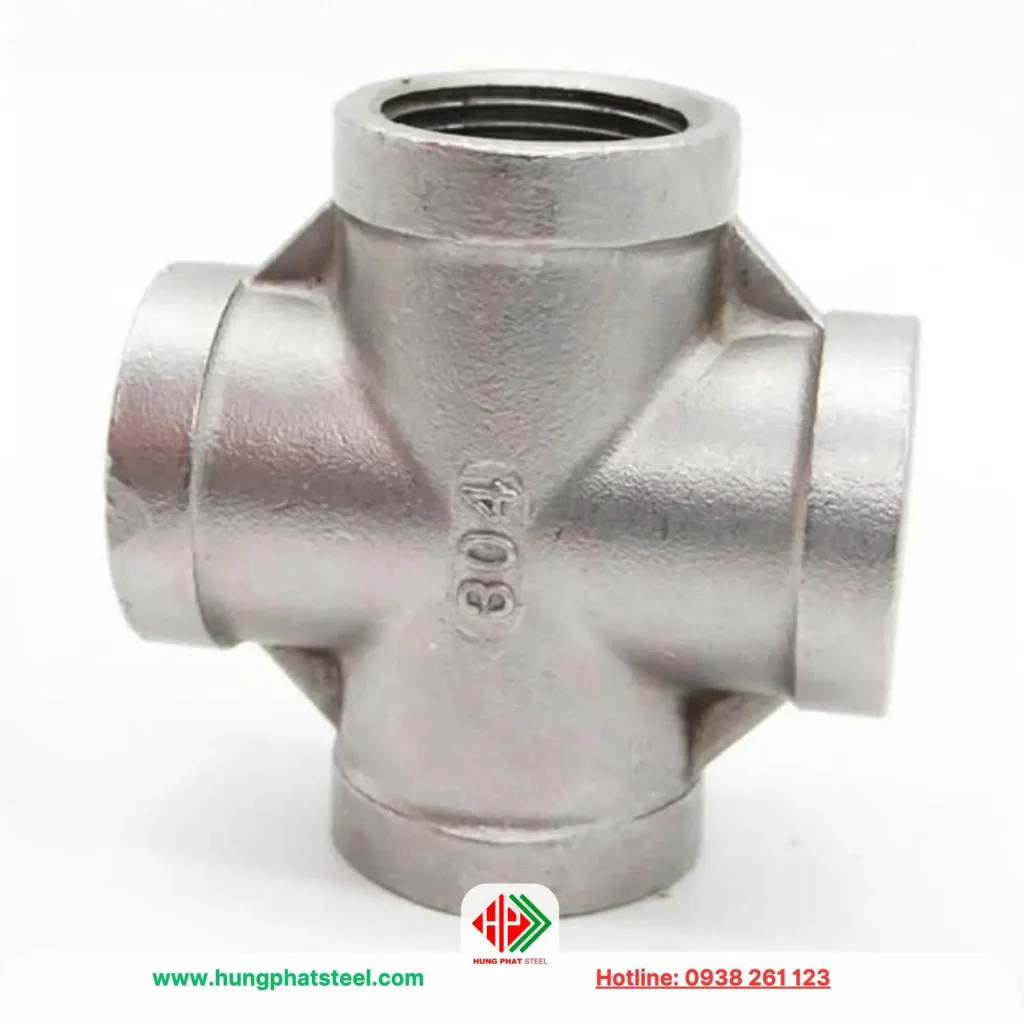

Chữ Thập ren inox 304

• Chứa thành phần crom và niken cao, khả năng chống ăn mòn tốt hơn inox 201.
• Phù hợp với hệ thống dẫn nước, hơi, khí nén trong công nghiệp và dân dụng.
• Giá thành trung bình, được sử dụng phổ biến nhất.

Chữ Thập ren inox 316

• Bổ sung molypden (Mo) giúp tăng khả năng chống ăn mòn, đặc biệt là trong môi trường axit và nước biển.
• Được sử dụng trong ngành hóa chất, thực phẩm, y tế, đóng tàu và các môi trường khắc nghiệt.
• Giá thành cao nhất nhưng đảm bảo tuổi thọ và độ bền lâu dài.

Tùy vào điều kiện sử dụng và yêu cầu kỹ thuật, người dùng có thể chọn loại thập ren inox phù hợp để tối ưu chi phí và hiệu suất.

Các đặc điểm của chữ thập ren inox

• Chất liệu inox:  được làm từ inox 304, 316, giúp sản phẩm chống ăn mòn, chịu nhiệt và bền bỉ trong các môi trường khắc nghiệt như hóa chất, nước biển, hoặc môi trường có độ ẩm cao.
• Cấu tạo: có 4 cổng kết nối với các đường ống, trong đó các cổng thường được gia công với các bước ren chuẩn (ren trong hoặc ren ngoài) để kết nối chặt chẽ với các đoạn ống.
• Kích thước đa dạng: có nhiều kích thước khác nhau để phù hợp với các đường kính ống khác nhau, từ DN8 đến DN100 hoặc lớn hơn.

Thành phần hóa học và cơ lý

Dưới đây là bảng thành phần hóa học và cơ lý của inox (thường được làm từ inox 304 hoặc inox 316, các loại inox phổ biến trong sản xuất phụ kiện đường ống như thập ren inox):

Bảng thành phần hóa học của inox 304 và inox 316

Cơ tính của inox 304 và inox 316

Giải thích:

• Inox 304: Là loại inox phổ biến nhất, có khả năng chống ăn mòn và gỉ sét rất tốt, thích hợp sử dụng trong nhiều ngành công nghiệp, bao gồm sản xuất các phụ kiện ống như thập ren inox. Inox 304 chủ yếu được sử dụng trong các môi trường thông thường và có độ bền kéo khá cao.
• Inox 316: Loại inox này chứa Molybden (Mo), giúp nâng cao khả năng chống ăn mòn, đặc biệt là chống ăn mòn do clorua. Vì vậy, inox 316 được ưu tiên sử dụng trong môi trường có tính ăn mòn cao như nước biển, các ngành hóa chất, hoặc dược phẩm.

Thông qua bảng trên, bạn có thể hiểu rõ hơn về thành phần hóa học và cơ lý của các loại inox được sử dụng để sản xuất thập ren inox, giúp chọn lựa vật liệu phù hợp cho các ứng dụng khác nhau trong hệ thống đường ống.

Ưu điểm nổi bật của chữ thập ren inox

• Khả năng chống ăn mòn tốt: Nhờ chất liệu inox, thập ren inox có thể sử dụng trong các môi trường có tính ăn mòn cao như hóa chất, axit, hoặc nước biển.
• Bền bỉ: Phụ kiện bằng inox có khả năng chịu áp suất cao, giúp hệ thống ống luôn ổn định, bền bỉ theo thời gian.
• Lắp đặt dễ dàng: Việc lắp đặt phụ kiện ren inox rất đơn giản, dễ dàng kết nối với các đường ống có ren và không cần sử dụng nhiều công cụ phức tạp.
• Đảm bảo kín khít: Mối nối bằng ren giúp mối nối kín, giảm thiểu rò rỉ chất lỏng hoặc khí trong các hệ thống.

Ứng dụng thực tế của thập ren inox

1) Hệ thống cấp nước

Trong hệ thống cấp nước dân dụng và công nghiệp, thập ren inox được sử dụng để chia nhánh dòng nước từ đường ống chính sang nhiều nhánh phụ khác nhau. Phụ kiện này giúp:

• Phân phối nước đồng đều và ổn định
• Đảm bảo độ kín khít cao, hạn chế rò rỉ
• Chống gỉ sét, phù hợp với nước sạch và nước sinh hoạt

Nhờ khả năng chống ăn mòn tốt, loại phụ kiện này đặc biệt phù hợp cho các hệ thống cấp nước yêu cầu tuổi thọ lâu dài và ít bảo trì.

2) Hệ thống khí nén

Trong hệ thống khí nén, phụ kiện này đóng vai trò phân phối khí từ nguồn trung tâm đến nhiều thiết bị, máy móc cùng lúc. Ứng dụng này đòi hỏi phụ kiện phải:

• Chịu áp suất ổn định
• Không bị biến dạng trong quá trình làm việc liên tục
• Đảm bảo an toàn khi vận hành

4 nhánh nối ống đáp ứng tốt các yêu cầu trên, thường được sử dụng trong nhà máy sản xuất, xưởng cơ khí, hệ thống tự động hóa.

3) Công nghiệp hóa chất, thực phẩm và dược phẩm

Trong các ngành hóa chất, thực phẩm, dược phẩm, thập ren inox là lựa chọn ưu tiên nhờ:

• Khả năng chống ăn mòn hóa học cao
• Không phản ứng với chất lỏng, đảm bảo an toàn vệ sinh
• Dễ làm sạch, đáp ứng các tiêu chuẩn kỹ thuật khắt khe

Phụ kiện này được dùng để chia nhánh đường ống dẫn hóa chất, dung dịch, nguyên liệu lỏng, góp phần duy trì tính ổn định và an toàn của toàn bộ hệ thống.

4) Hệ thống dầu khí

Trong hệ thống dầu khí và năng lượng, thập ren inox được sử dụng tại các vị trí cần kết nối và phân phối dầu hoặc khí giữa nhiều nhánh ống. Ưu điểm nổi bật gồm:

• Chịu áp lực và nhiệt độ cao
• Độ bền cơ học lớn, ít hư hỏng
• Phù hợp với môi trường làm việc khắc nghiệt

Nhờ đó, phụ kiện nối ống linh động giúp hệ thống vận hành ổn định, an toàn và liên tục, đáp ứng yêu cầu nghiêm ngặt của ngành dầu khí.

Quy trình lắp đặt chữ thập ren inox vào đường ống

1. Vệ sinh các đầu ren: Làm sạch các bề mặt của thập ren và các đầu ren của ống.
2. Kiểm tra kích thước và chất liệu: Đảm bảo thập ren inox có kích thước phù hợp với đường kính của các ống cần nối.
3. Quấn băng keo (nếu cần): Quấn băng dán làm kín vào các đầu ren của ống và thập ren inox.
4. Vặn thập ren vào các ống: Lắp phụ kiện vào các đầu ống và siết chặt bằng tay hoặc dụng cụ chuyên dụng để đảm bảo mối nối kín.
5. Kiểm tra lại: Sau khi lắp đặt xong, kiểm tra mối nối để đảm bảo không có rò rỉ.

Thập ren inox (nối 4 nhánh inox) là giải pháp lý tưởng để phân phối hoặc kết nối các đường ống trong nhiều hệ thống khác nhau, đặc biệt là trong các ngành công nghiệp đòi hỏi tính bền vững và khả năng chống ăn mòn cao.

Xuất xứ chữ thập ren inox (Cross)

Hiện nay, chữ thập ren inox trên thị trường Việt Nam chủ yếu là hàng nhập khẩu, với các nguồn cung chính từ Trung Quốc, Nhật Bản và Đài Loan.

Chữ thập ren inox Trung Quốc

Trung Quốc là quốc gia cung cấp chữ thập ren inox lớn nhất cho thị trường Việt Nam. Các nhà máy tại Ôn Châu (Wenzhou), tỉnh Chiết Giang – trung tâm sản xuất phụ kiện inox của Trung Quốc – sản xuất đầy đủ các quy cách từ 1/8 inch đến 4 inch, với các mác inox 201, 304 và 316.

Một số thương hiệu được sử dụng phổ biến gồm CHINJIU (Chengjiu), MECH và nhiều nhà sản xuất OEM khác. Sản phẩm được chế tạo theo các tiêu chuẩn ISO, ASTM, DIN và JIS, đáp ứng yêu cầu về độ kín ren, khả năng chịu áp lực và chống ăn mòn trong nhiều môi trường làm việc.

Chữ thập ren inox Nhật Bản

Các thương hiệu Nhật Bản như KITZ cung cấp dòng phụ kiện ren inox có độ chính xác cao, chất lượng gia công tốt và tuổi thọ lâu dài. Sản phẩm thường được sản xuất từ inox SCS13 (SUS304) hoặc SCS14 (SUS316) theo tiêu chuẩn JIS, phù hợp với các hệ thống thực phẩm, dược phẩm, hóa chất và nước sạch.

Chữ thập ren inox Đài Loan

Đài Loan cũng là nguồn cung cấp phụ kiện ren inox có chất lượng ổn định. Sản phẩm có ưu điểm về độ hoàn thiện, kích thước chính xác và khả năng lắp ghép tốt, được nhiều nhà thầu cơ điện và nhà máy công nghiệp lựa chọn.

Vì sao không có hàng sản xuất tại Việt Nam?

Hiện nay, chữ thập ren inox hầu như không được sản xuất tại Việt Nam do nhiều nguyên nhân liên quan đến nhu cầu thị trường và hiệu quả đầu tư.

Thứ nhất, nhu cầu sử dụng không lớn. So với các phụ kiện thông dụng như cút ren, tê ren, măng sông hay rắc co, chữ thập ren chỉ được sử dụng trong một số hệ thống đặc thù. Sản lượng tiêu thụ thấp khiến việc đầu tư dây chuyền sản xuất riêng không mang lại hiệu quả kinh tế.

Thứ hai, quá trình sản xuất tương đối phức tạp. Chữ thập ren thường được chế tạo bằng phương pháp đúc inox chính xác, sau đó gia công ren trên cả bốn đầu nối. Điều này đòi hỏi khuôn đúc, máy móc CNC và hệ thống kiểm soát chất lượng chuyên dụng, trong khi quy mô thị trường trong nước chưa đủ lớn để thu hồi chi phí đầu tư.

Thứ ba, giá thành hàng nhập khẩu rất cạnh tranh. Các nhà máy tại Trung Quốc có quy mô sản xuất lớn, sản lượng cao và chuỗi cung ứng hoàn thiện nên chi phí sản xuất thấp. Vì vậy, việc nhập khẩu sản phẩm hoàn chỉnh thường có giá thành hợp lý hơn so với tổ chức sản xuất trong nước.

Ngoài ra, nhiều thương hiệu quốc tế đã có sẵn đầy đủ quy cách, vật liệu và tiêu chuẩn kỹ thuật, giúp các nhà phân phối tại Việt Nam dễ dàng nhập khẩu và cung cấp cho khách hàng mà không cần đầu tư sản xuất.

Đơn vị phân phối thập ren inox uy tín chất lượng

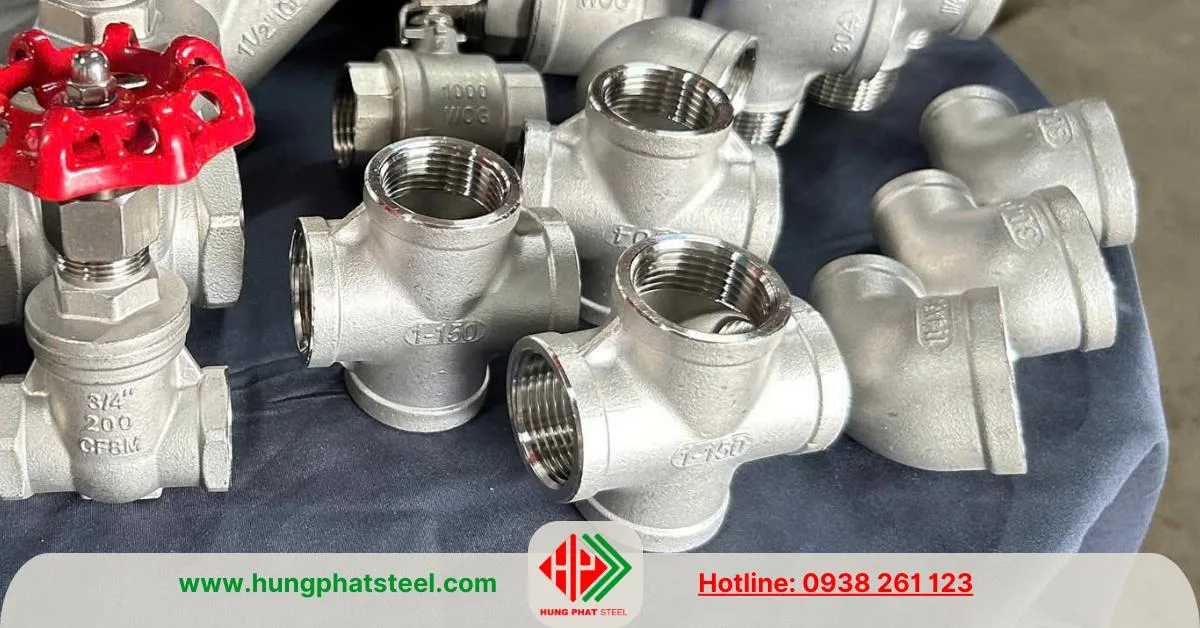

Thép Hùng Phát cung cấp thập ren inox chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật và phù hợp cho nhiều ứng dụng trong hệ thống đường ống dẫn nước, khí, hóa chất và các ngành công nghiệp khác.

Các sản phẩm phụ kiện ren inox tại Thép Hùng Phát:

• Chất liệu: Inox 201, 304, 316 (chống ăn mòn, chịu nhiệt, bền bỉ theo thời gian)
• Kích thước: Đa dạng từ DN15 (1/2”) đến DN100 (4”), phù hợp với nhiều loại đường ống
• Kiểu kết nối: Ren tiêu chuẩn BSPT, NPT (phù hợp với các hệ thống lắp ghép bằng ren)
• Ứng dụng: Dùng trong hệ thống cấp thoát nước, khí nén, dầu khí, hóa chất, thực phẩm, y tế
• Xuất xứ: Hàng nhập khẩu từ các thương hiệu uy tín hoặc sản xuất theo yêu cầu

Thép Hùng Phát cam kết cung cấp sản phẩm chất lượng cao, giá cả cạnh tranh và hỗ trợ tư vấn kỹ thuật chuyên sâu.
