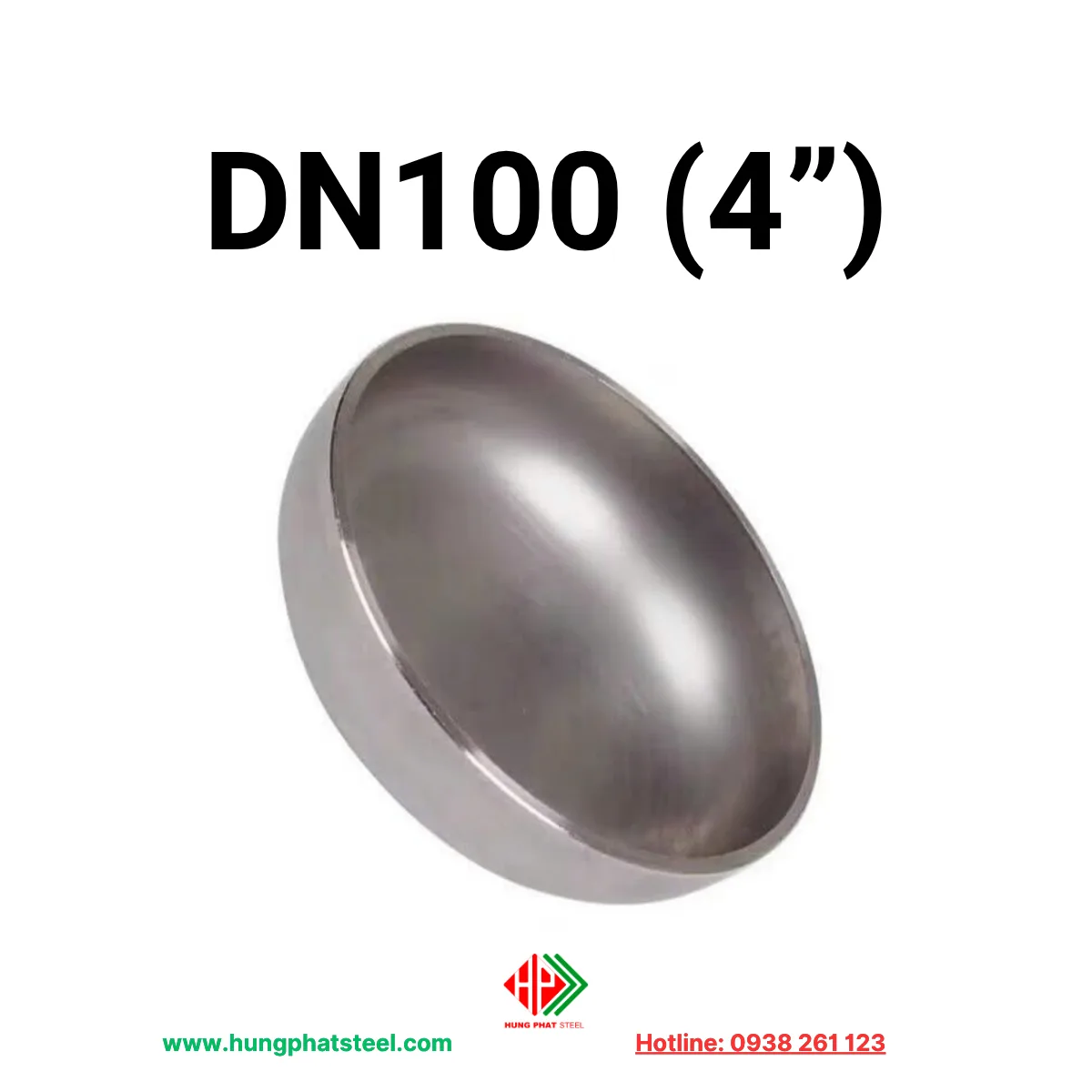

Chén Hàn INOX DN100 (D114)

Mô tả

Chén hàn inox DN100 là phụ kiện đường ống được sử dụng để bịt kín đầu ống bằng phương pháp hàn đối đầu (Butt Weld).

Đây là giải pháp tối ưu giúp kết thúc một tuyến ống, bịt các đầu chờ hoặc ngăn lưu chất thoát ra khỏi hệ thống trong quá trình vận hành. Sau khi hàn, chén hàn và đường ống tạo thành một khối thống nhất, đảm bảo độ kín tuyệt đối và khả năng chịu áp lực cao.

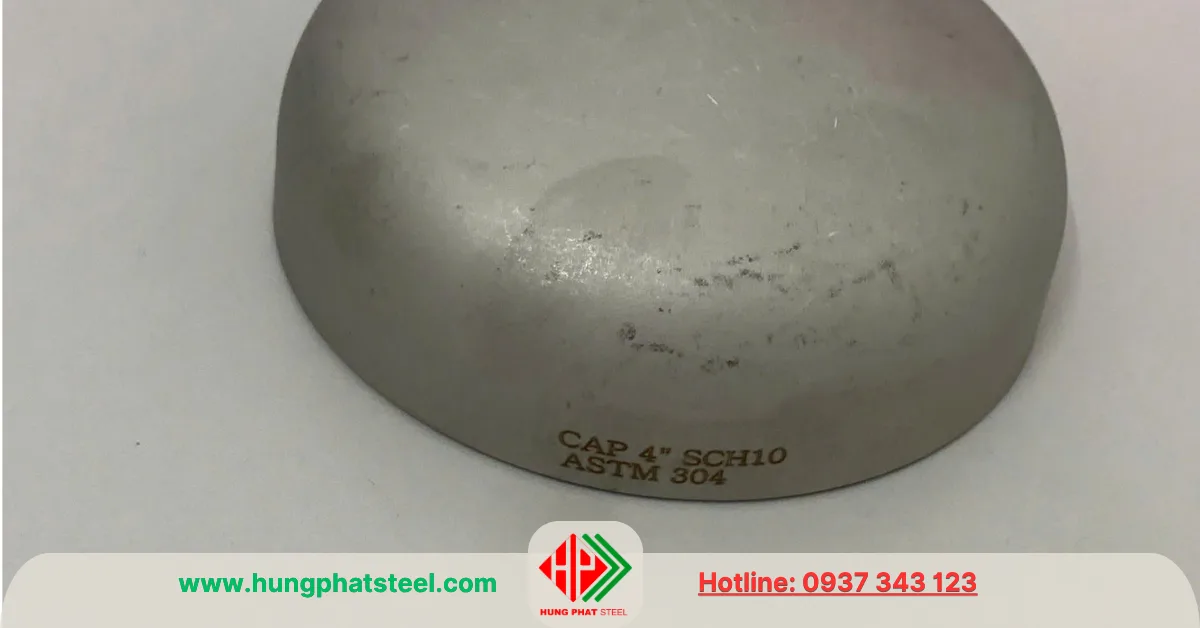

Chén Hàn INOX DN100 (D114)

Theo tiêu chuẩn kích thước đường ống, Chén hàn INOX DN100 tương đương 4 inch, lắp đặt cho đường ống có đường kính ngoài 114.3 mm (D114).

Với đặc tính chống ăn mòn, chịu nhiệt và tuổi thọ cao, chén hàn inox DN100 được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất, dầu khí, năng lượng và nhiều ngành công nghiệp khác.

Ngoài tên gọi chén hàn inox DN100, sản phẩm còn được biết đến với các tên như nắp bịt hàn inox DN100, nắp chụp hàn inox D114 hoặc End Cap inox 4 inch.

Đặc điểm nổi bật của phụ kiện này

So với các phương pháp bịt đầu bằng ren hoặc mặt bích, chén hàn inox DN100 có ưu điểm là tạo liên kết hàn liền khối, giúp tăng khả năng chịu áp lực và hạn chế tối đa hiện tượng rò rỉ.

Thiết kế bán cầu giúp phân bố đều áp lực lên toàn bộ bề mặt, giảm ứng suất tập trung tại mối hàn. Điều này đặc biệt quan trọng đối với các hệ thống đường ống làm việc ở áp suất cao hoặc nhiệt độ lớn.

Vật liệu inox còn mang lại khả năng chống oxy hóa và chống ăn mòn vượt trội. Bề mặt nhẵn bóng giúp hạn chế bám cặn, dễ vệ sinh và phù hợp với các ngành yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như thực phẩm, đồ uống, dược phẩm và nước tinh khiết.

Thông số kỹ thuật

Chén hàn inox DN100 được sản xuất theo các tiêu chuẩn quốc tế để đảm bảo khả năng lắp ghép chính xác với hệ thống đường ống.

• Tên sản phẩm: Chén hàn inox DN100
• Kích thước danh nghĩa: DN100
• Quy đổi: 4 inch
• Đường kính ngoài đường ống: 114.3 mm (D114)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASTM A403, ASME B16.9
• Tiêu chuẩn độ dày: SCH10S, SCH40S, SCH80, SCH160
• Vật liệu: Inox 304, Inox 304L, Inox 316, Inox 316L
• Bề mặt: 2B, BA, tẩy trắng hoặc đánh bóng
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Châu Âu

Thông tin xem thêm:
Ống INOX DN100 (phi 114)
Chén hàn INOX các loại
Chén hàn inox DN80

Phân loại chén hàn inox DN100

Để đáp ứng nhiều điều kiện làm việc khác nhau, chén hàn inox DN100 được phân loại theo độ dày thành phụ kiện và vật liệu chế tạo.

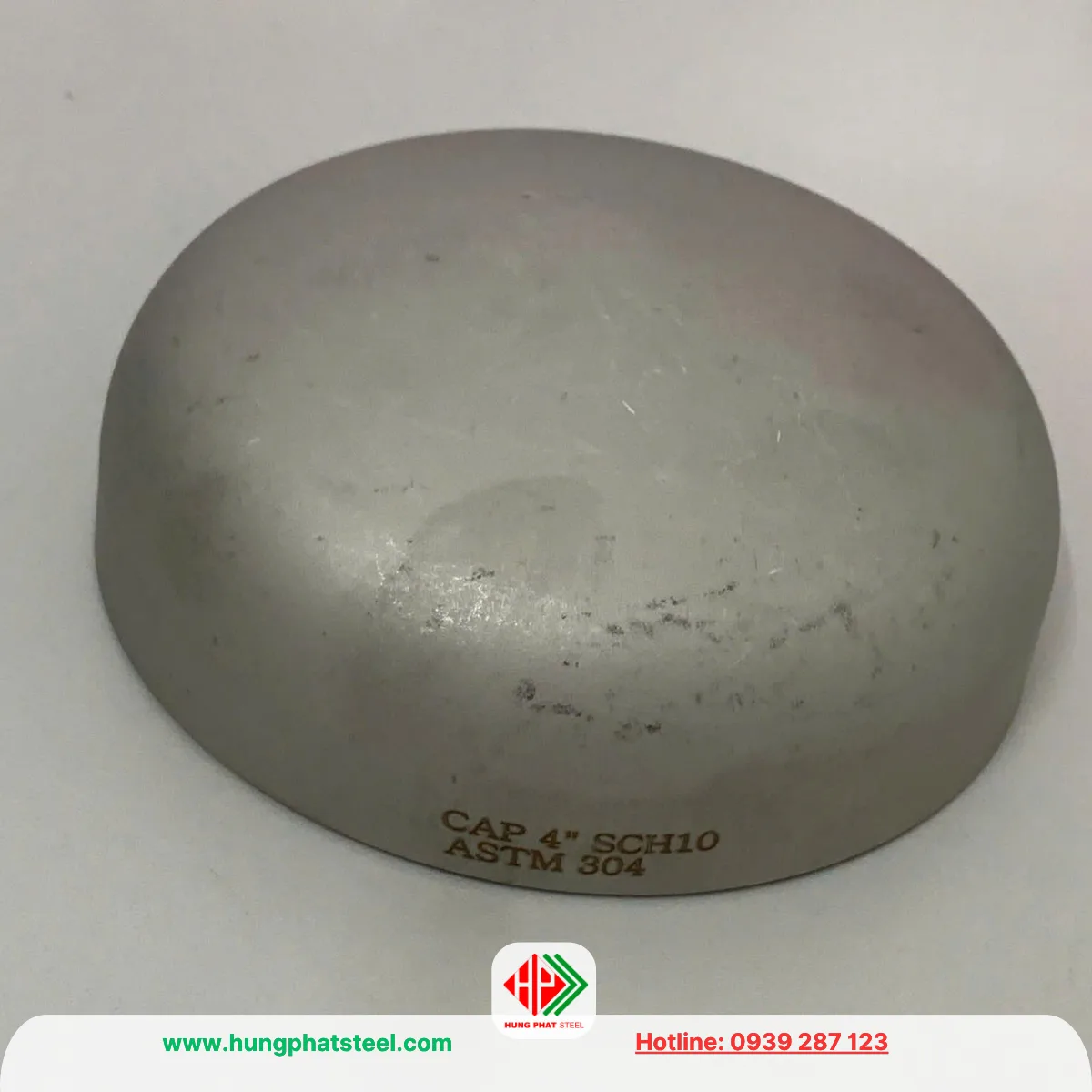

Chén hàn inox DN100 SCH10S

SCH10S có thành mỏng, trọng lượng nhẹ và giá thành hợp lý. Loại này phù hợp với các hệ thống áp suất thấp đến trung bình như cấp nước sạch, xử lý nước, thực phẩm, đồ uống, sữa, dược phẩm và hệ thống HVAC. Nhờ dễ gia công và lắp đặt, SCH10S được sử dụng phổ biến trong các công trình dân dụng và nhà máy chế biến.

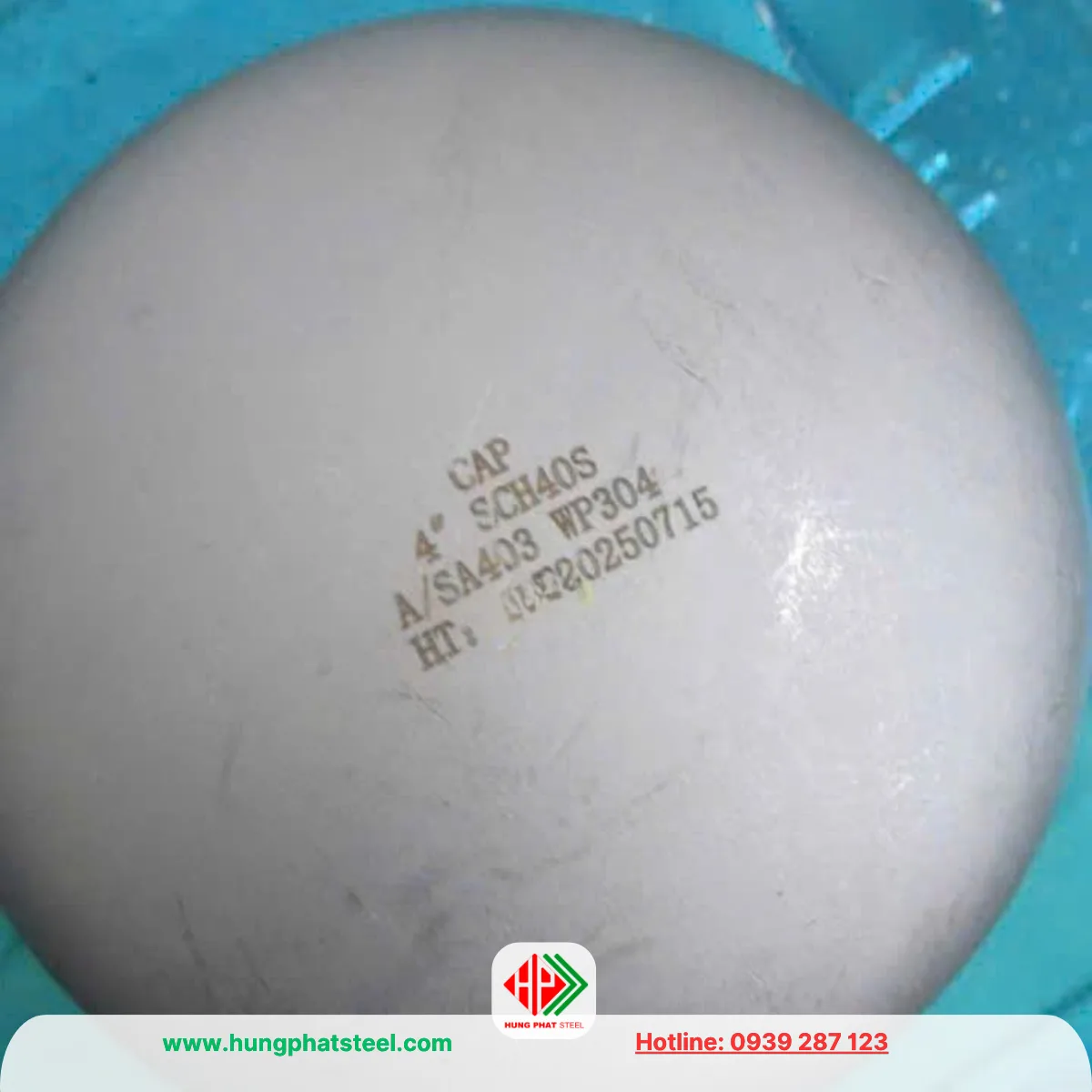

Chén hàn inox DN100 SCH40S

SCH40S có độ dày lớn hơn, mang lại khả năng chịu áp lực và chịu nhiệt tốt hơn. Đây là dòng sản phẩm được sử dụng rộng rãi trong các hệ thống hơi nóng, khí nén, dầu, hóa chất và các dây chuyền sản xuất công nghiệp. Khả năng chống biến dạng khi vận hành liên tục giúp SCH40S trở thành lựa chọn cân bằng giữa độ bền và chi phí đầu tư.

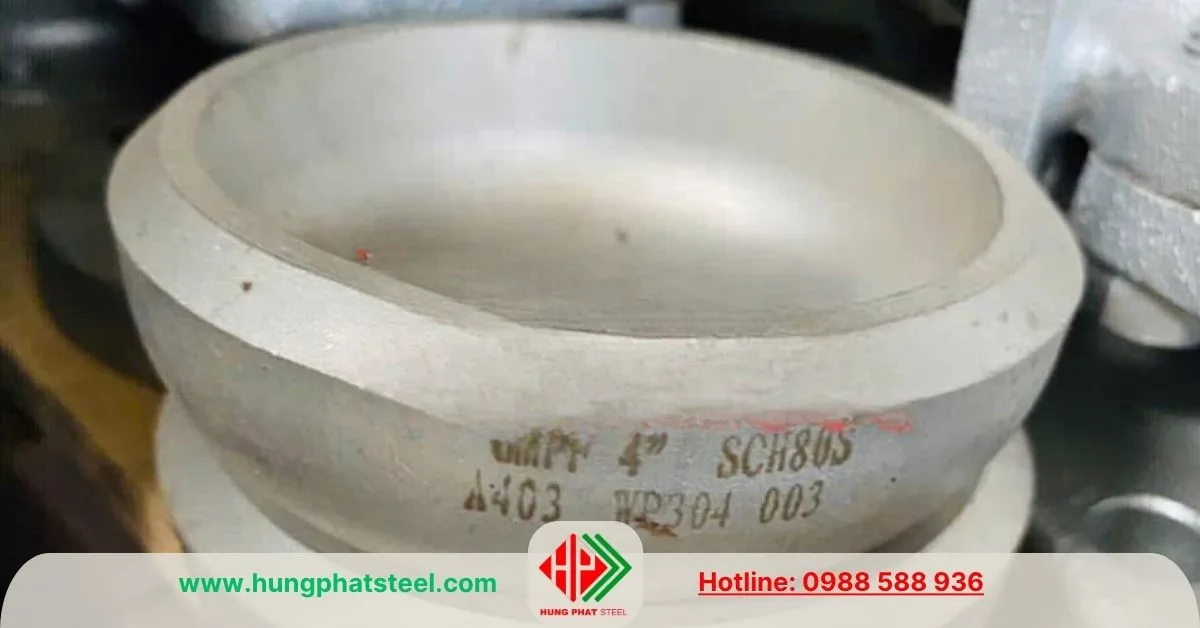

Chén hàn inox DN100 SCH80

Đây là các dòng phụ kiện thành dày, được thiết kế cho hệ thống áp suất cao hoặc môi trường làm việc khắc nghiệt.

Với khả năng chịu lực lớn, chống va đập và chịu nhiệt tốt, SCH80 thường được sử dụng trong ngành dầu khí, hóa dầu, nhiệt điện, đóng tàu và các hệ thống đường ống vận chuyển lưu chất áp suất cao.

Chén hàn inox 304 DN100

Inox 304 là vật liệu phổ biến nhất hiện nay nhờ khả năng chống ăn mòn tốt, dễ hàn và giá thành hợp lý. Thành phần chứa khoảng 18–20% Crom (Cr) và 8–10,5% Niken (Ni) giúp hình thành lớp màng oxit bảo vệ bề mặt, chống gỉ sét hiệu quả trong môi trường nước sạch, hơi nước và nhiều loại hóa chất nhẹ.

Chén hàn inox 304 DN100 được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, thực phẩm, đồ uống, khí nén và các công trình cơ điện.

Chén hàn inox 316 DN100

Inox 316 được bổ sung khoảng 2–3% Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường chứa muối, axit và hóa chất có tính oxy hóa mạnh. So với inox 304, inox 316 có khả năng chống rỗ bề mặt và ăn mòn kẽ hở tốt hơn.

Loại vật liệu này được sử dụng trong ngành hóa chất, dược phẩm, xử lý nước biển, đóng tàu, sản xuất phân bón và các công trình ven biển, nơi yêu cầu tuổi thọ và độ ổn định cao.

Ứng dụng của chén hàn inox DN100

Chén hàn inox DN100 được sử dụng trong nhiều lĩnh vực khác nhau nhờ độ bền cao và khả năng làm việc ổn định.

Trong hệ thống cấp nước và xử lý nước, sản phẩm được dùng để bịt đầu các tuyến ống chính, đường ống dự phòng hoặc các nhánh chờ mở rộng. Đối với ngành thực phẩm, đồ uống và dược phẩm, chén hàn inox giúp đảm bảo độ kín và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.

Trong lĩnh vực dầu khí, hóa chất và năng lượng, phụ kiện có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn tốt, góp phần đảm bảo hệ thống hoạt động liên tục và an toàn.

Ngoài ra, chén hàn inox DN100 còn được ứng dụng trong nhà máy giấy, xi măng, hệ thống HVAC, phòng cháy chữa cháy, công nghiệp đóng tàu và các công trình cơ điện (M&E).

Kinh nghiệm lựa chọn

Để lựa chọn đúng sản phẩm, cần xác định chính xác kích thước đường ống có đường kính ngoài 114.3 mm, tương ứng với DN100.

Tiếp theo, nên chọn tiêu chuẩn SCH phù hợp với áp suất thiết kế của hệ thống. SCH10S phù hợp với hệ thống áp suất thấp, trong khi SCH40S, SCH80 hoặc SCH160 thích hợp cho các hệ thống công nghiệp có áp suất cao.

Đối với vật liệu, inox 304 đáp ứng tốt hầu hết các ứng dụng thông thường. Nếu hệ thống làm việc trong môi trường có hóa chất, nước biển hoặc nồng độ muối cao, inox 316 sẽ là lựa chọn tối ưu nhờ khả năng chống ăn mòn vượt trội.

Ngoài ra, nên ưu tiên sản phẩm được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9 và có đầy đủ chứng từ CO, CQ để đảm bảo chất lượng cũng như khả năng lắp đặt đồng bộ với toàn bộ hệ thống.

Nhà phân phối chén hàn inox DN100 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn inox DN100 cùng đầy đủ các loại phụ kiện hàn inox từ DN15 đến DN600.

Sản phẩm được sản xuất theo tiêu chuẩn ASTM A403 và ASME B16.9 với nhiều lựa chọn về vật liệu inox 304, inox 316 và các tiêu chuẩn độ dày SCH10S, SCH40S, SCH80, SCH160.

Hàng hóa luôn có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ, đáp ứng nhu cầu của các công trình cấp nước, xử lý nước, nhà máy thực phẩm, hóa chất, dầu khí, nhiệt điện và nhiều dự án công nghiệp trên toàn quốc.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư đường ống, Thép Hùng Phát cam kết cung cấp sản phẩm chất lượng cao, giá thành cạnh tranh, giao hàng nhanh và hỗ trợ kỹ thuật tận tình cho mọi khách hàng.
