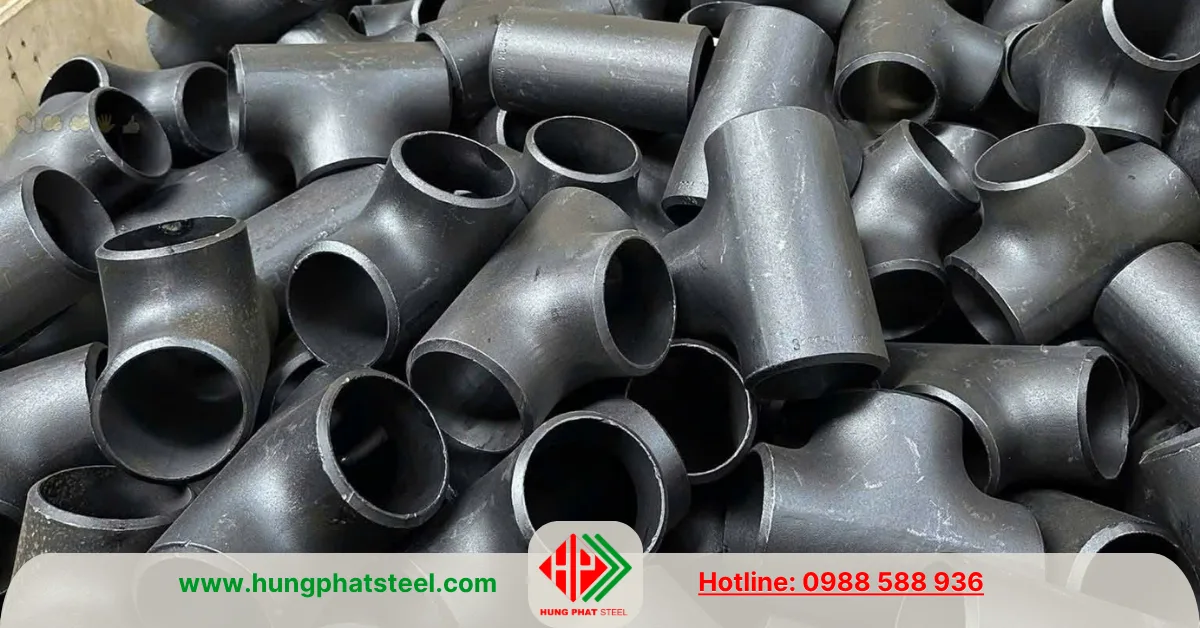

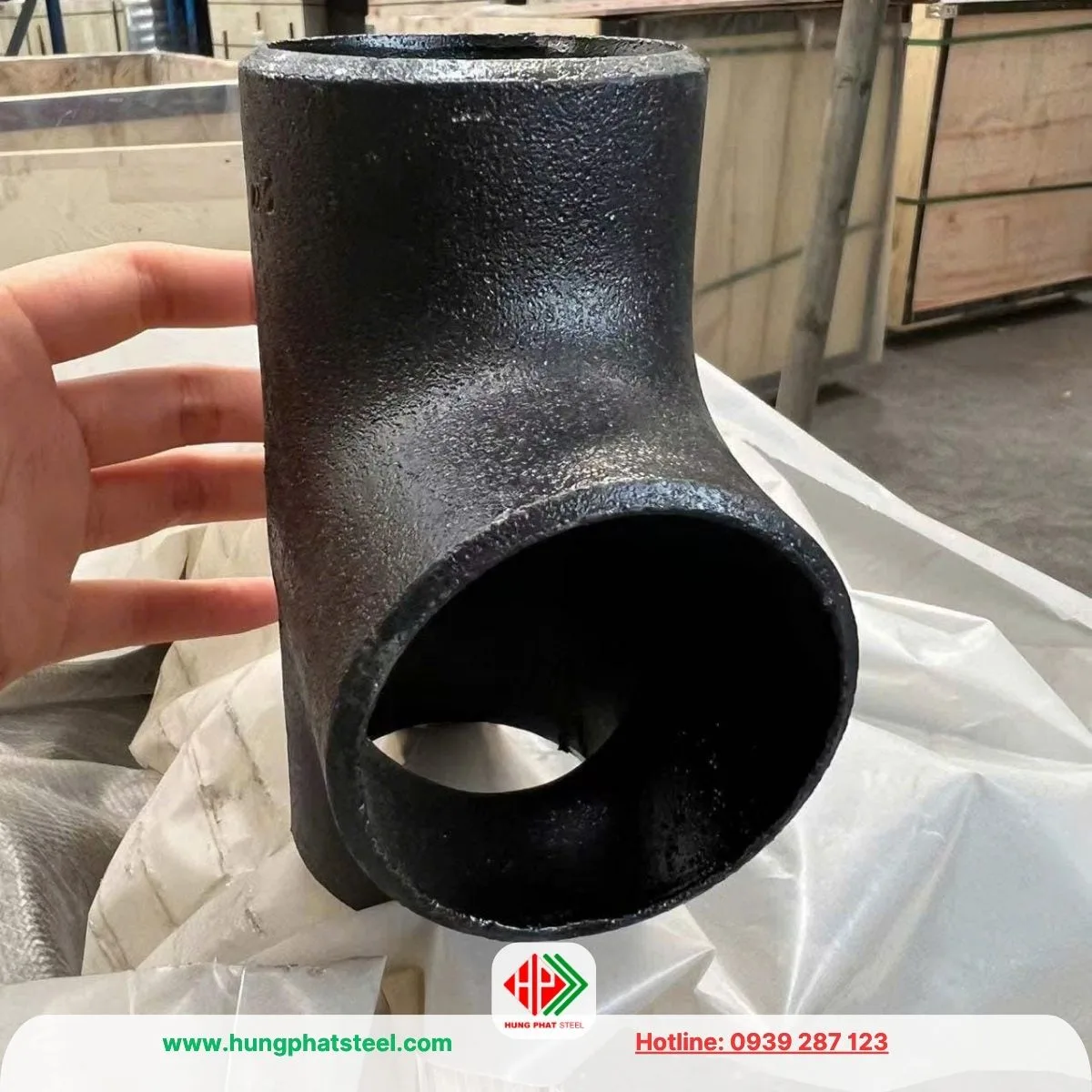

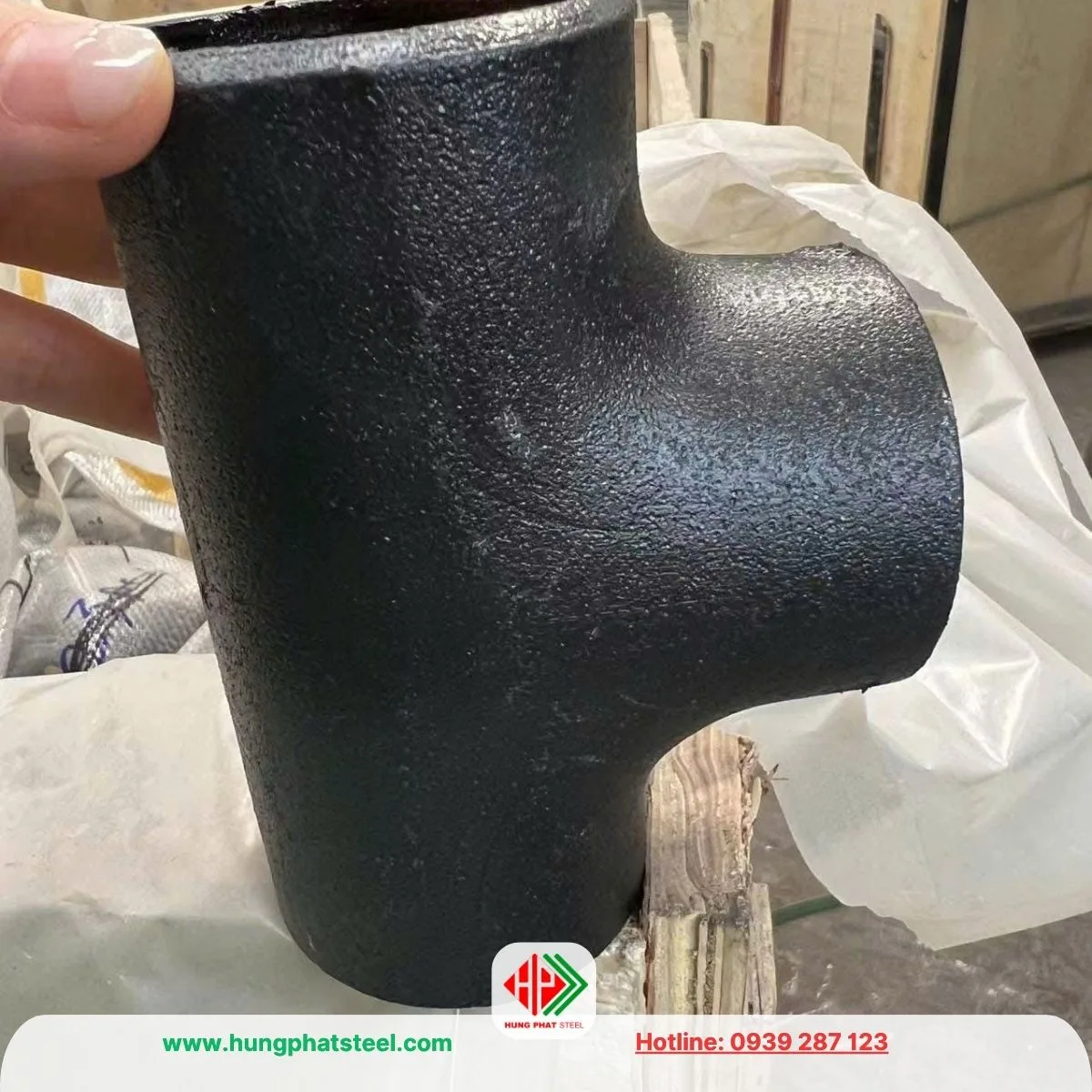

Tê Hàn DN80 (D90, 3inch)

Tê hàn DN80 (D90, 3 inch) là phụ kiện đường ống bằng thép được sử dụng để chia nhánh hoặc kết nối 3 hướng dòng chảy trong cùng một hệ thống.

• Phụ kiện có thiết kế hình chữ T với ba đầu hàn đối đầu (Butt Weld), giúp tạo thành mối nối chắc chắn, kín khít và có khả năng chịu áp lực cao.
• Theo tiêu chuẩn đường ống quốc tế, DN80 tương ứng với kích thước danh nghĩa 3 inch, sử dụng cho đường ống có đường kính ngoài Ø88.9 mm, trên thị trường Việt Nam thường được gọi là D90 hoặc phi 90.
• Tê hàn DN80 được sản xuất theo nhiều tiêu chuẩn như ASME B16.9, ASTM A234 WPB, ASTM A403, JIS B2311 hoặc DIN, đáp ứng yêu cầu kỹ thuật của các dự án trong và ngoài nước.

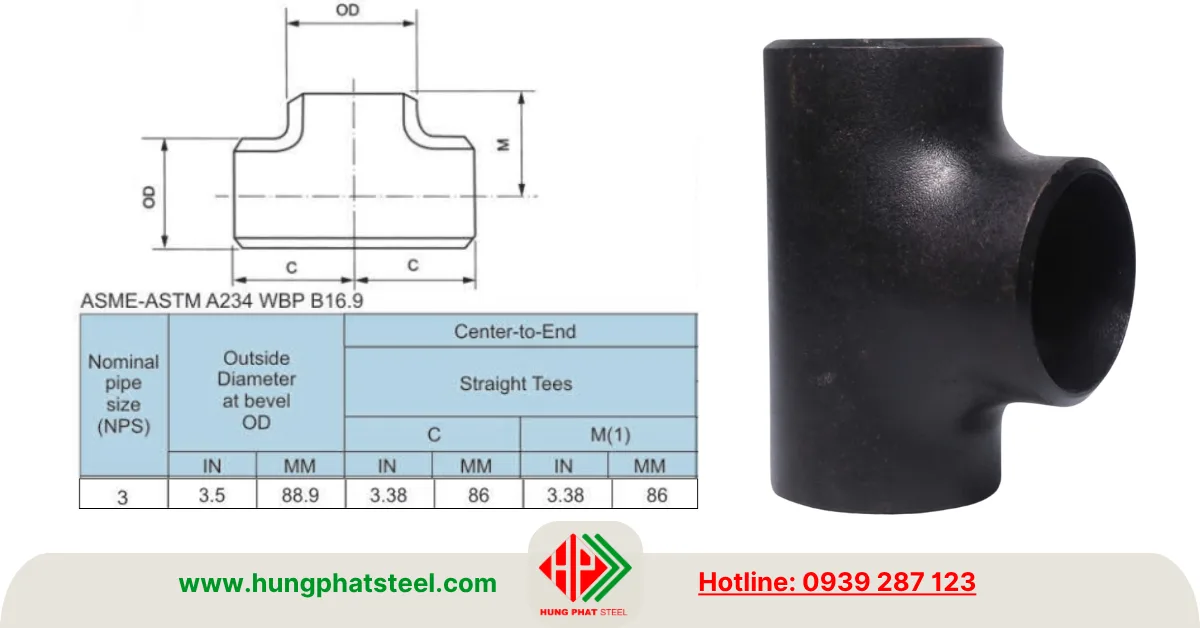

Cấu tạo, quy cách của tê hàn DN80

Tê hàn DN80 có cấu tạo gồm ba đầu kết nối, trong đó hai đầu nối với tuyến ống chính và một đầu tạo nhánh vuông góc 90 độ. Ba đầu đều được gia công vát mép để thực hiện phương pháp hàn đối đầu, giúp mối hàn có độ ngấu sâu và chịu lực tốt.

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của sản phẩm gồm:

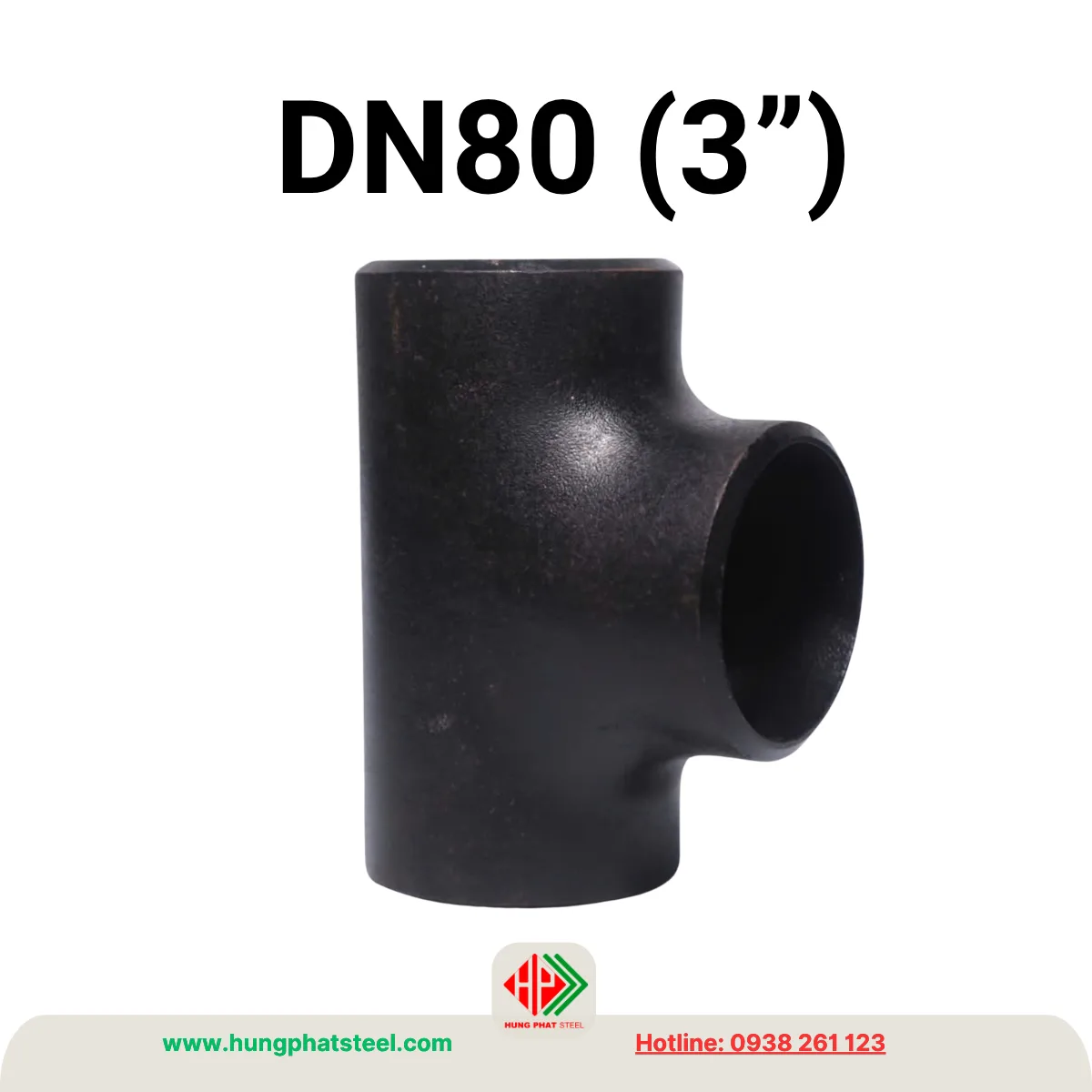

• Tên sản phẩm: Tê hàn thép DN80
• Kích thước danh nghĩa: DN80
• Kích thước inch: 3 inch
• Đường kính ngoài ống: Ø88.9 mm (thường gọi D90)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Chủng loại: Tê đều (Equal Tee), tê giảm (Reducing Tee)

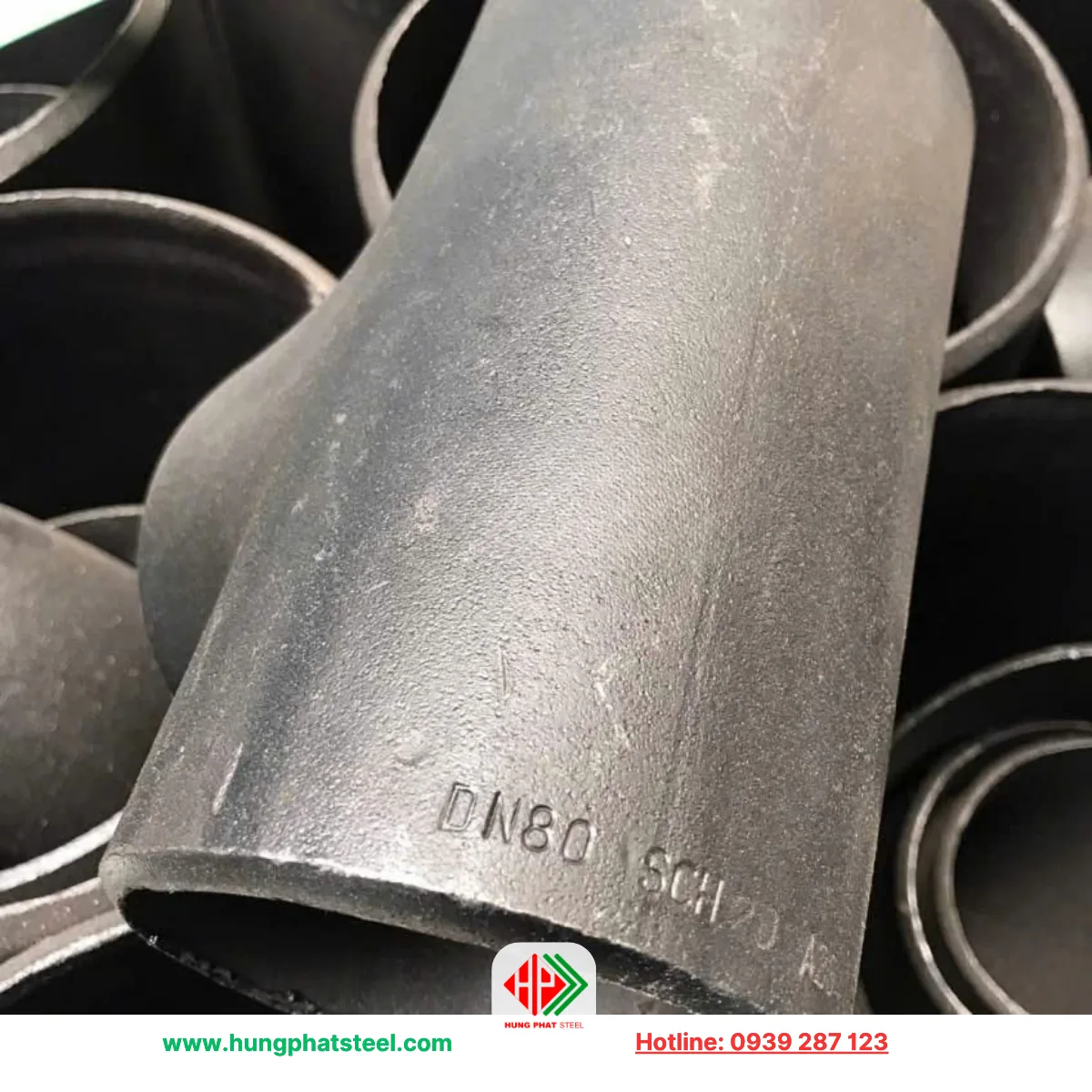

• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Tiêu chuẩn sản xuất: ASME B16.9, ASTM A234 WPB
• Vật liệu: Thép carbon
• Bề mặt: Thép đen, mạ kẽm hoặc sơn chống gỉ
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia

Đây là dòng phụ kiện được sử dụng phổ biến trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), đường ống dẫn dầu, khí nén, hơi nóng, hóa chất và nhiều công trình công nghiệp khác.

Quy cách sản phẩm

Thân tê thường được sản xuất bằng phương pháp dập nóng hoặc đúc nguyên khối, sau đó gia công hoàn thiện để đảm bảo kích thước chính xác theo tiêu chuẩn. Bề mặt sản phẩm có thể là thép đen, phủ dầu chống gỉ hoặc mạ kẽm nhằm tăng khả năng chống ăn mòn trong điều kiện môi trường khắc nghiệt.

Nhờ kết cấu nguyên khối và độ chính xác cao, tê hàn DN80 có khả năng làm việc ổn định trong các hệ thống áp lực lớn và nhiệt độ cao.

Tham khảo thêm:
Tê hàn DN65
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các loại tê hàn DN80 phổ biến

Tê hàn DN80 được sản xuất với nhiều quy cách để đáp ứng yêu cầu sử dụng trong từng hệ thống.

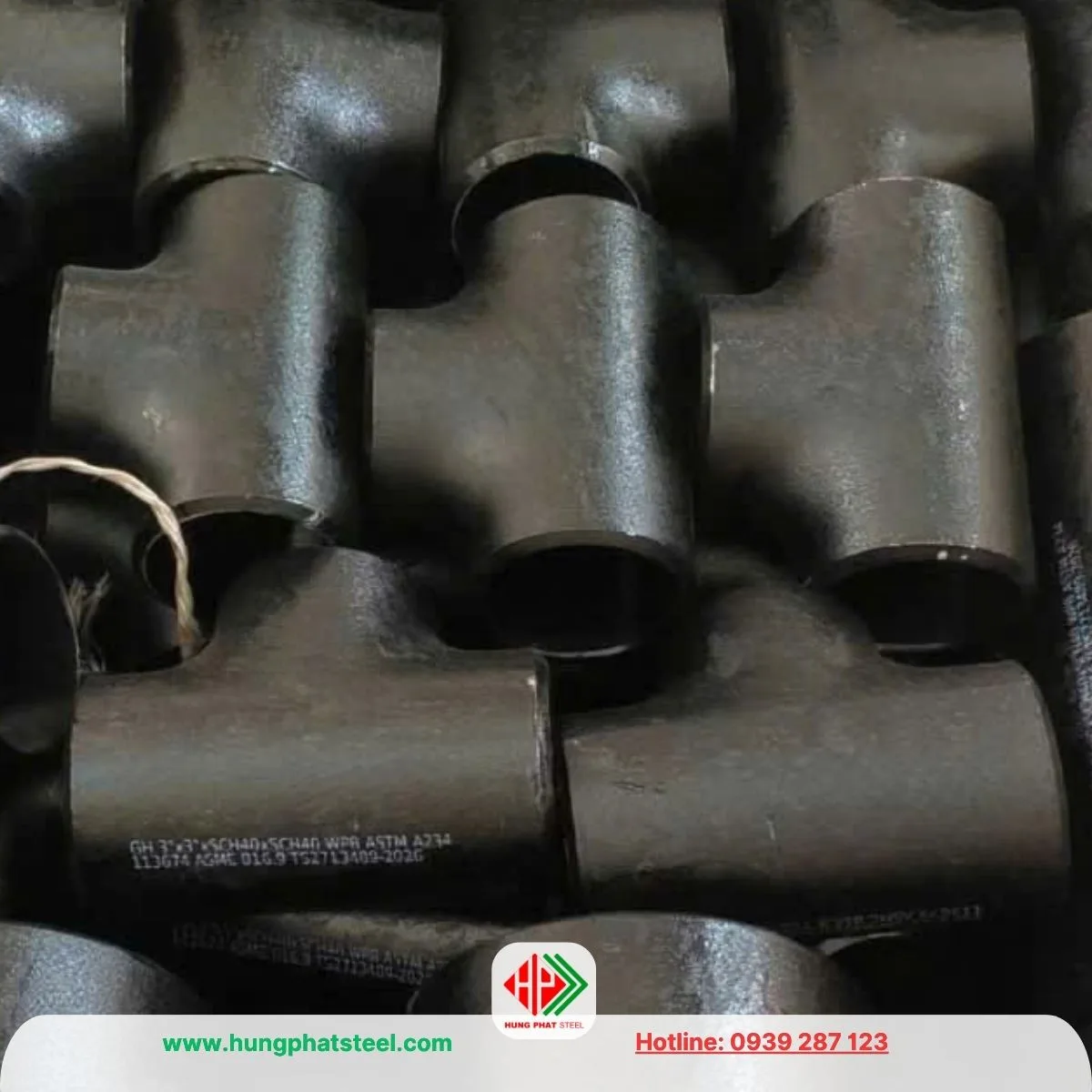

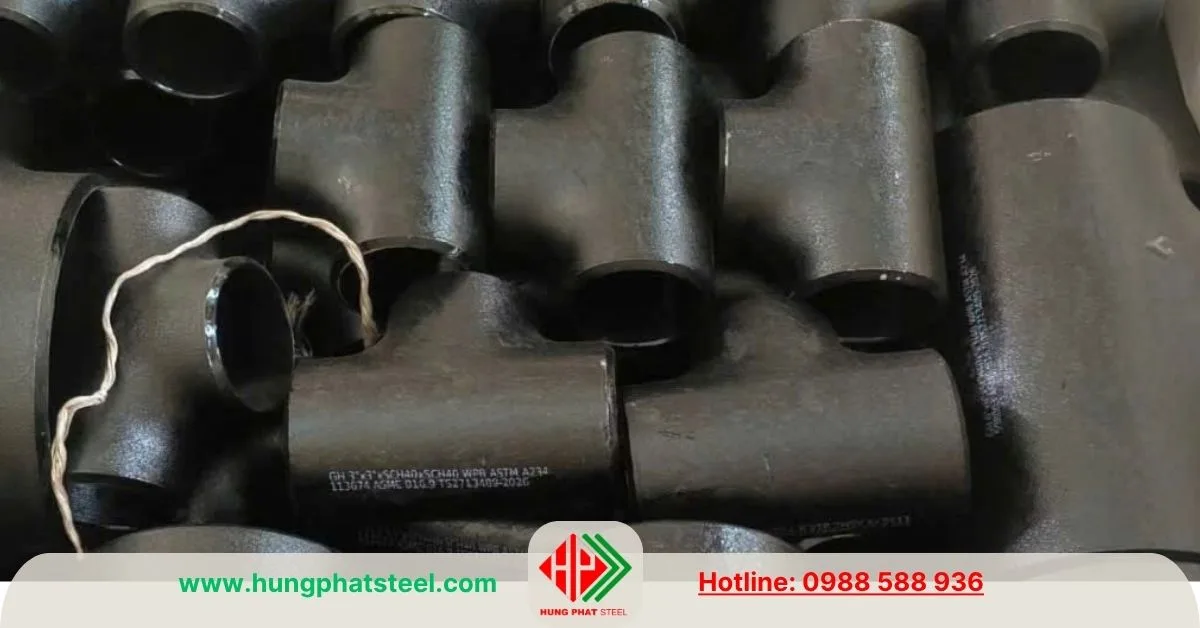

Tê hàn đều DN80

Đây là loại phổ biến nhất, cả ba đầu đều có cùng kích thước DN80. Sản phẩm được sử dụng khi cần chia lưu lượng đều sang các nhánh hoặc kết nối ba tuyến ống có cùng đường kính.

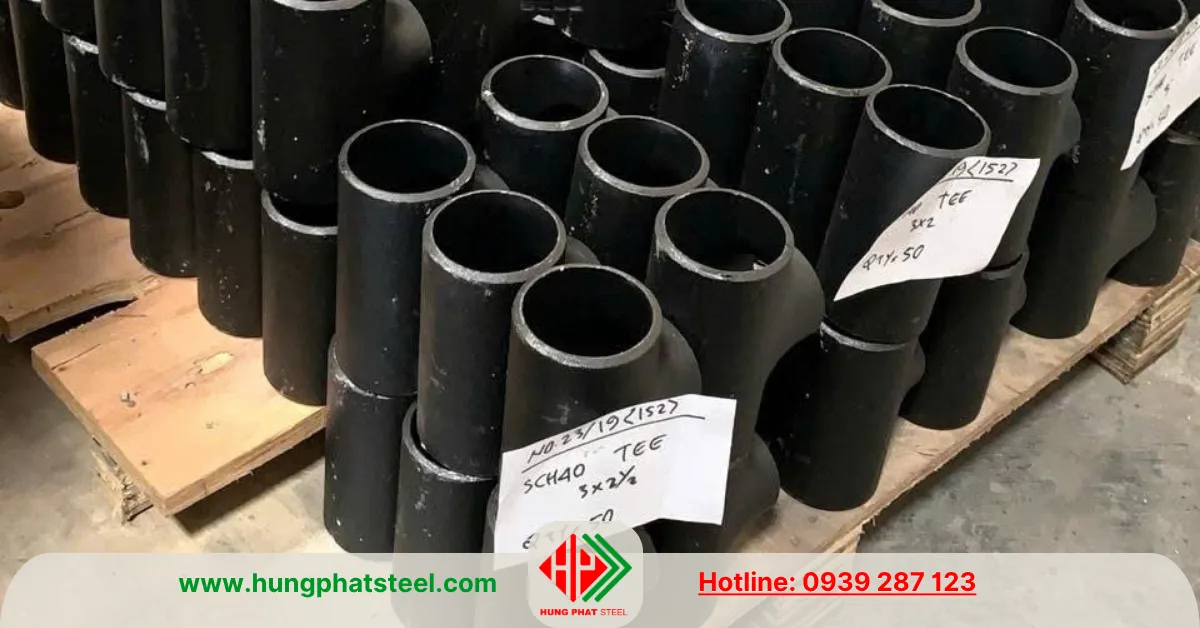

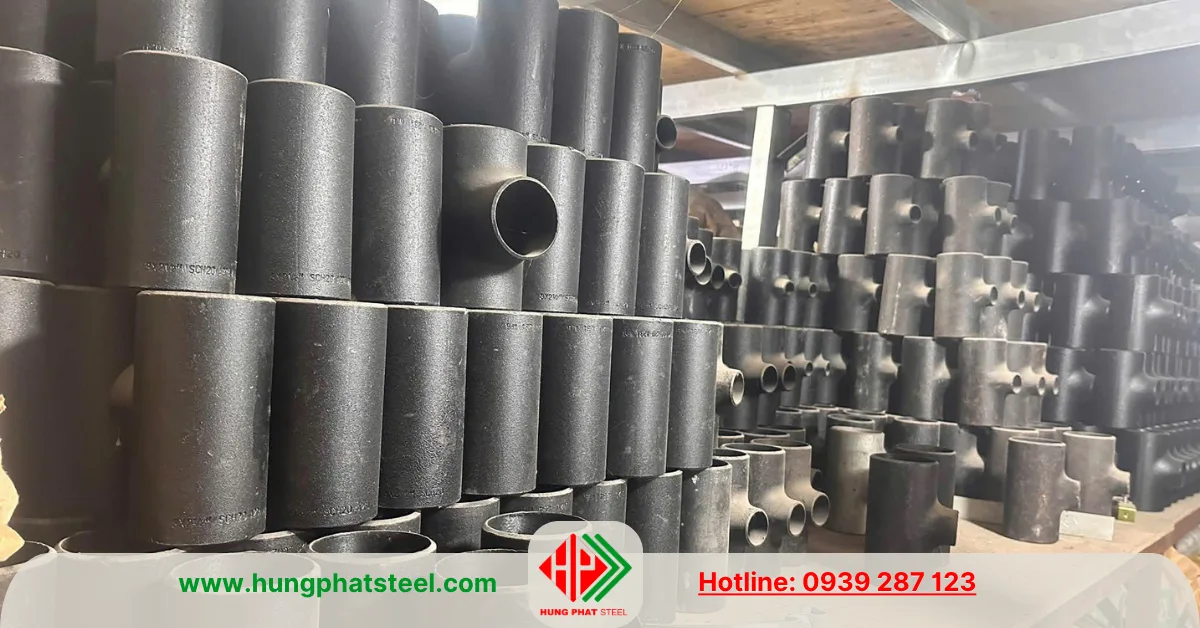

Tê hàn giảm DN80

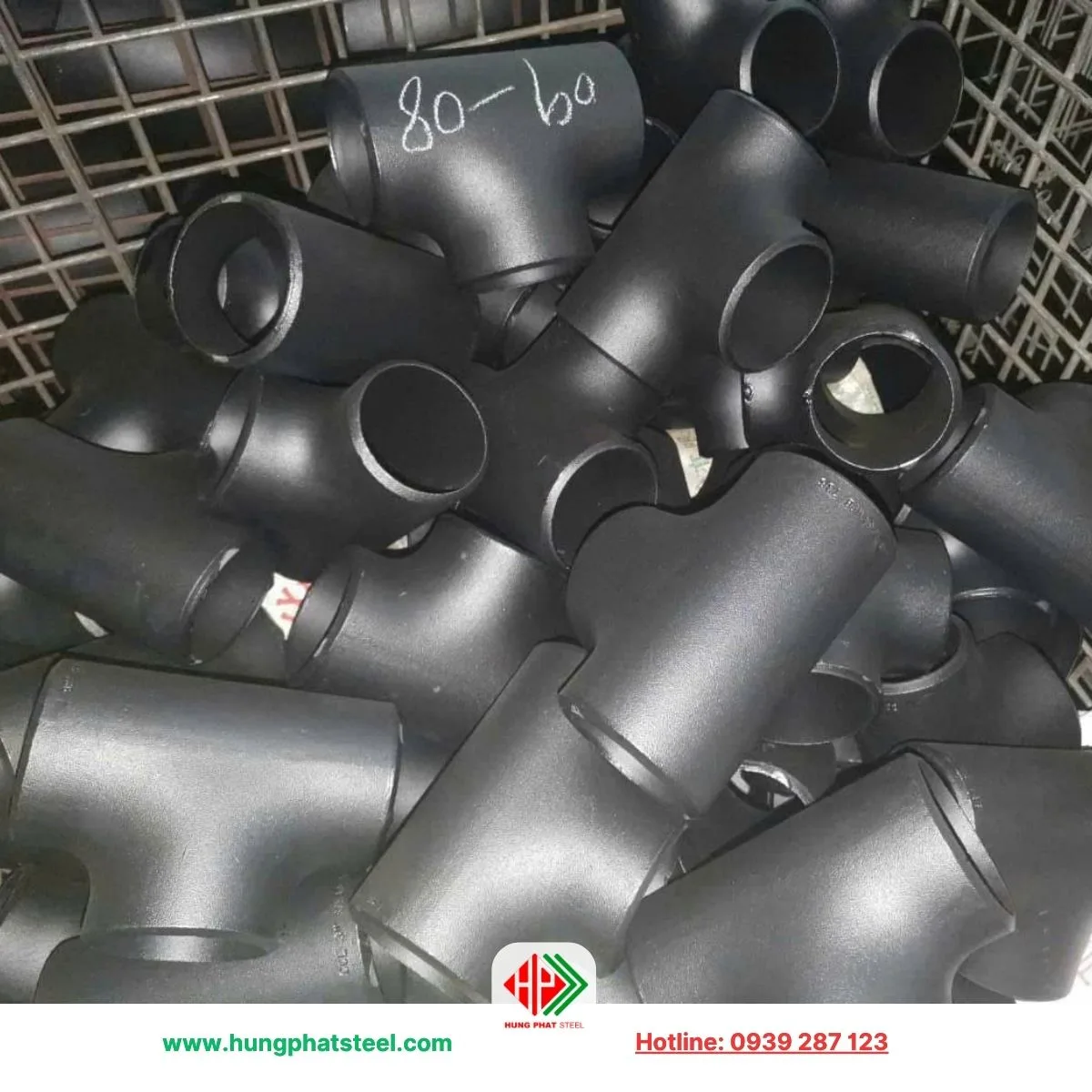

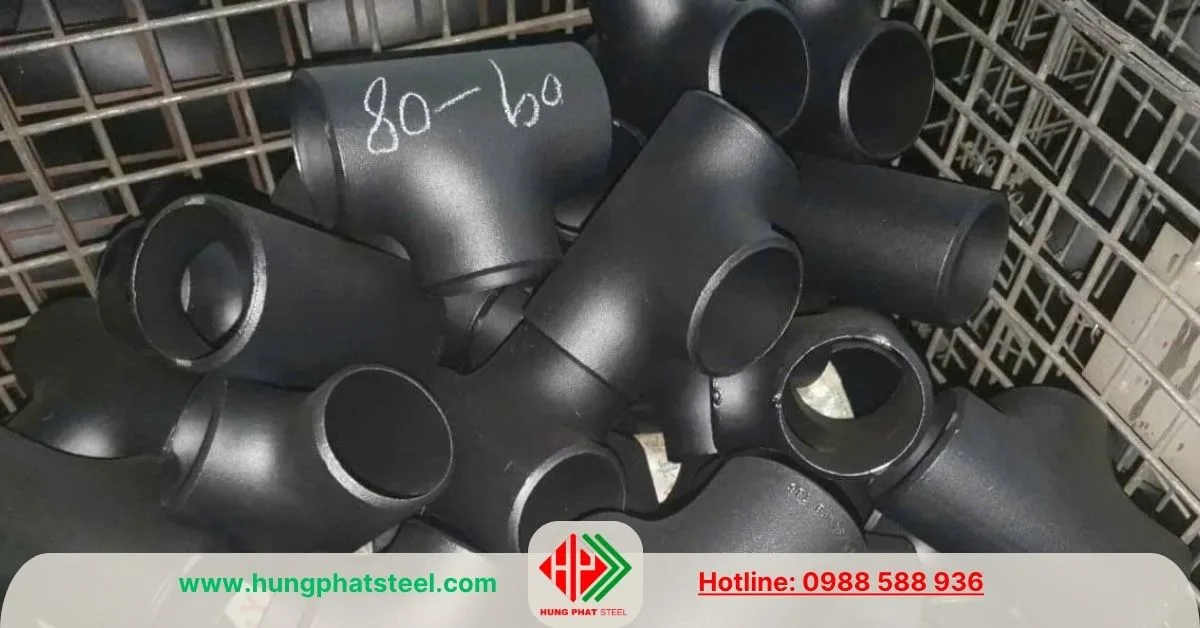

Tê giảm có hai đầu chính DN80 và đầu nhánh nhỏ hơn như DN65, DN50 hoặc DN40. Loại phụ kiện này giúp giảm kích thước đường ống ngay tại vị trí chia nhánh mà không cần lắp thêm côn thu.

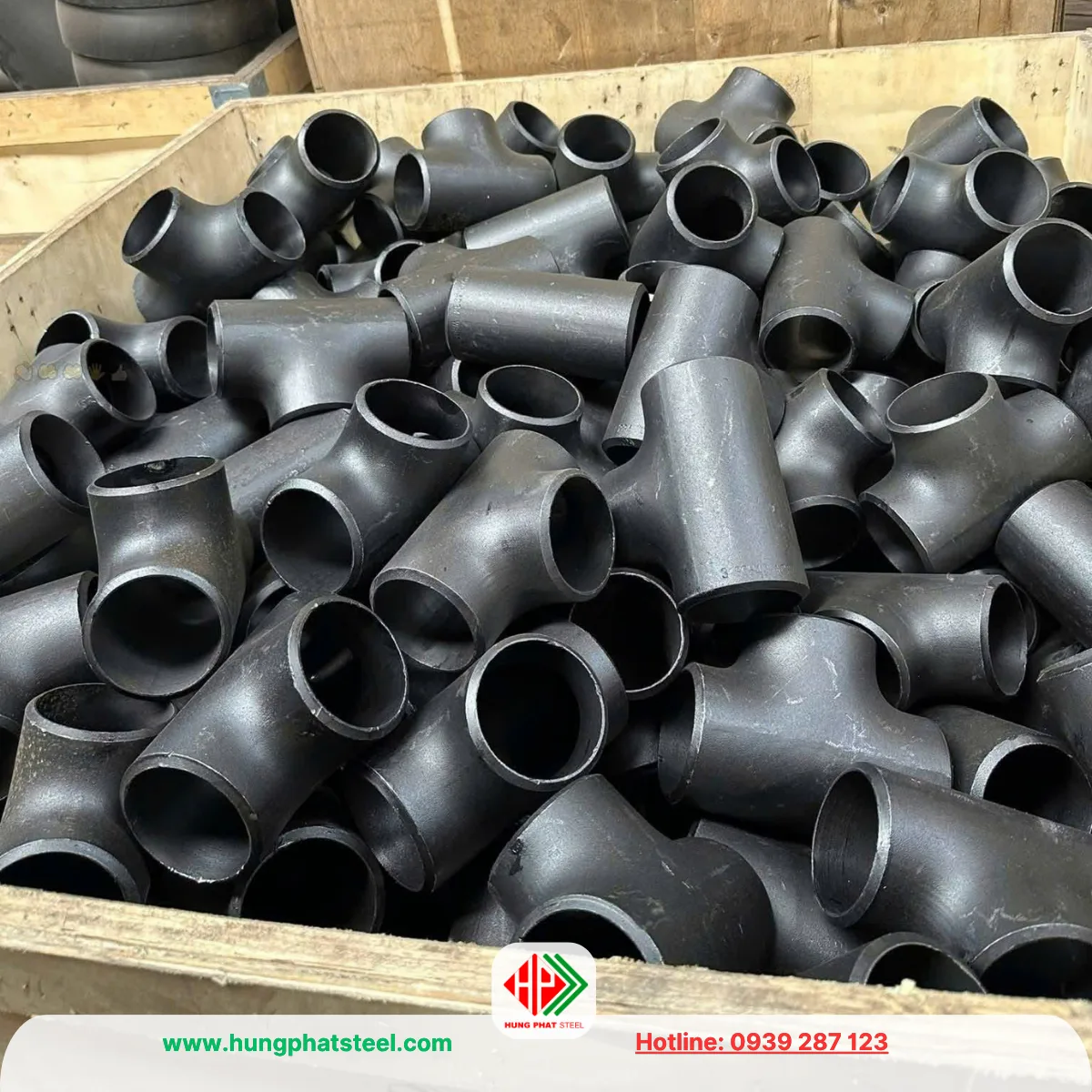

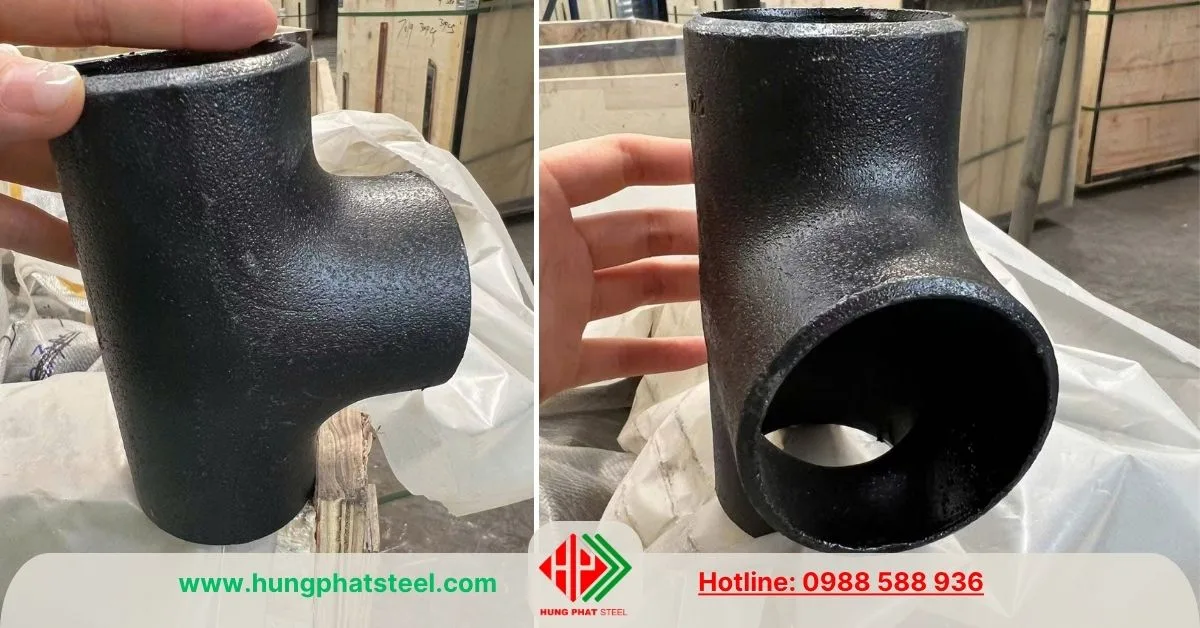

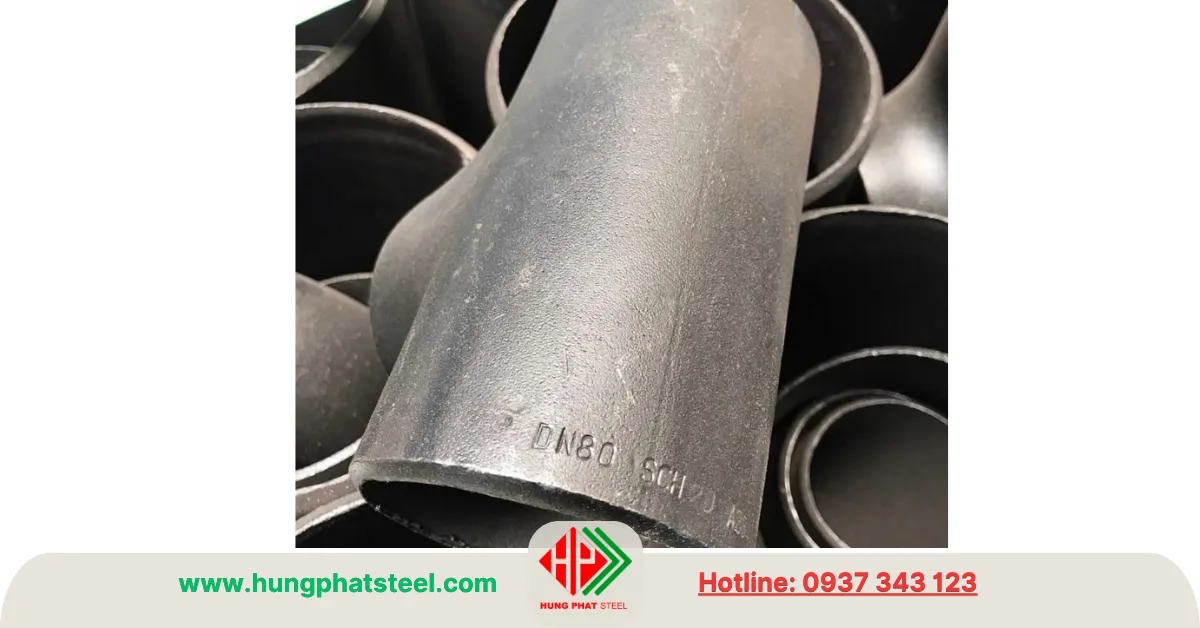

Tê hàn thép đen D90

Được sản xuất từ thép ASTM A234 WPB hoặc các mác thép tương đương, phù hợp với hầu hết hệ thống cấp nước, PCCC, khí nén và dầu.

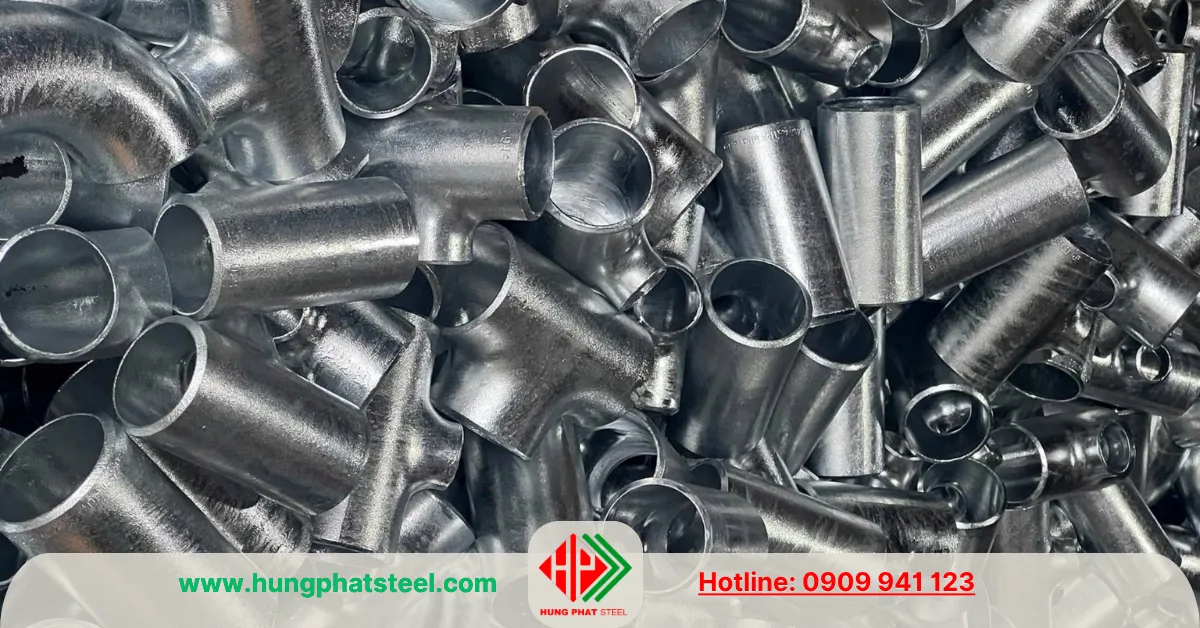

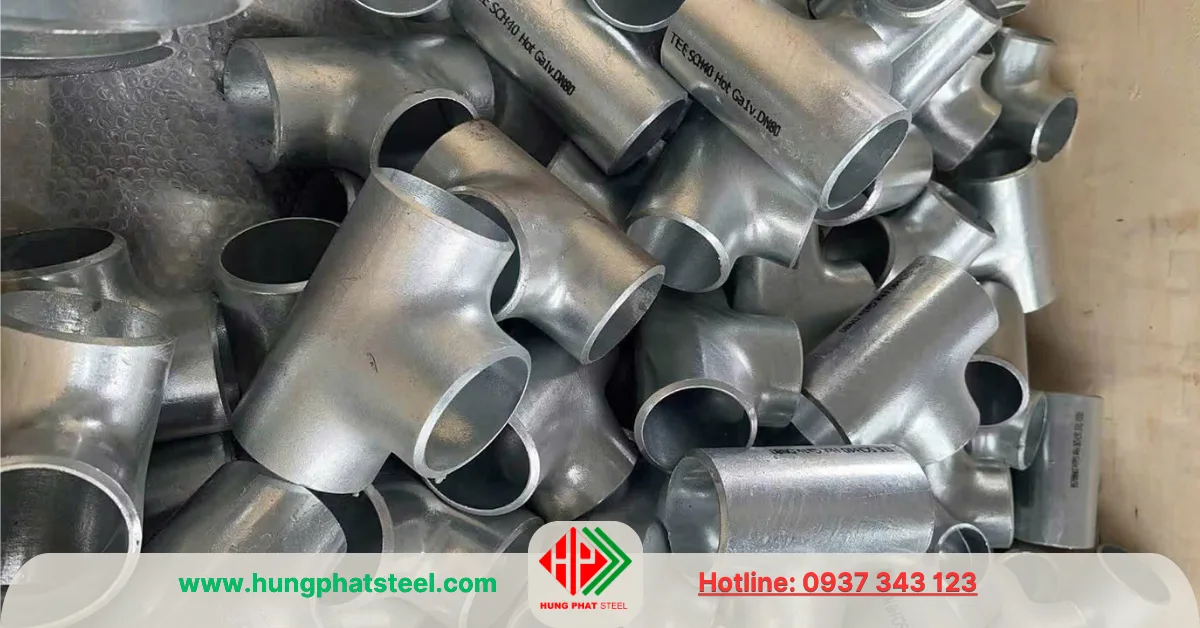

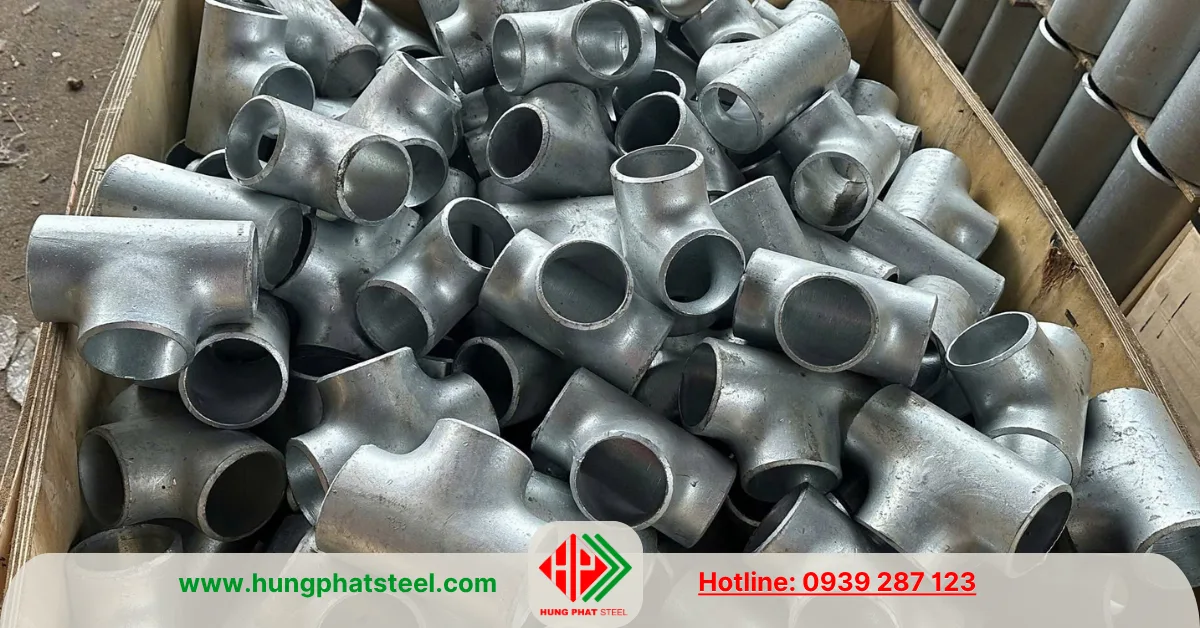

Tê hàn D90 mạ kẽm

Tê hàn DN80 mạ kẽm được phủ lớp kẽm bảo vệ bề mặt, giúp tăng khả năng chống ăn mòn, chống oxy hóa và phù hợp lắp đặt trong các hệ thống cấp thoát nước, PCCC, đường ống công nghiệp cũng như các công trình ngoài trời có độ ẩm cao.

Ưu điểm của tê hàn DN80

Tê hàn DN80 được đánh giá cao nhờ khả năng chịu áp lực lớn và độ bền vượt trội. Sau khi hàn hoàn thiện, phụ kiện và đường ống tạo thành một kết cấu liền khối, giảm thiểu nguy cơ rò rỉ và tăng độ an toàn trong quá trình vận hành.

Sản phẩm có khả năng làm việc ổn định trong môi trường áp suất cao, nhiệt độ cao và chịu được rung động mạnh. Đối với các hệ thống công nghiệp hoạt động liên tục, đây là ưu điểm rất quan trọng giúp hạn chế sự cố và giảm chi phí bảo trì.

Ngoài ra, tê hàn DN80 còn có tuổi thọ dài, ít bị biến dạng khi chịu tải và tương thích với nhiều loại tiêu chuẩn đường ống khác nhau.

Ứng dụng của tê hàn DN80

Tê hàn DN80 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và xây dựng.

Trong hệ thống cấp nước sạch và thoát nước, phụ kiện được dùng để chia tuyến đường ống chính đến các khu vực sử dụng hoặc kết nối nhiều nhánh đường ống với nhau.

Trong hệ thống phòng cháy chữa cháy, tê hàn DN80 thường được lắp đặt trên tuyến ống cấp nước chính để cấp nước đến các đầu phun sprinkler, trụ chữa cháy hoặc tủ chữa cháy. Với khả năng chịu áp lực cao, sản phẩm đáp ứng tốt yêu cầu vận hành của hệ thống PCCC.

Trong ngành dầu khí và hóa chất, tê hàn được sử dụng để dẫn dầu, khí, hơi nước và các loại hóa chất trong điều kiện làm việc khắc nghiệt. Đối với các hệ thống yêu cầu chống ăn mòn, tê hàn inox DN80 là lựa chọn tối ưu.

Ngoài ra, sản phẩm còn được ứng dụng trong nhà máy nhiệt điện, thủy điện, hệ thống HVAC, đóng tàu, khai khoáng, sản xuất xi măng, chế biến thực phẩm và nhiều dây chuyền sản xuất công nghiệp khác.

Lưu ý khi lựa chọn tê hàn DN80

Để đảm bảo hiệu quả sử dụng, cần lựa chọn tê hàn có kích thước phù hợp với đường ống và đúng tiêu chuẩn thiết kế của công trình.

Chiều dày SCH của phụ kiện nên tương ứng với chiều dày của ống để quá trình hàn đạt chất lượng cao và tránh tập trung ứng suất tại mối nối.

Vật liệu cũng cần được lựa chọn theo môi trường làm việc. Thép carbon thích hợp với hệ thống thông thường, trong khi inox 304 hoặc inox 316 phù hợp với môi trường có độ ẩm cao, hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt.

Đối với các công trình lớn, nên ưu tiên sản phẩm có đầy đủ chứng chỉ CO, CQ và được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo chất lượng và thuận tiện cho quá trình nghiệm thu.

Đơn vị cung cấp tê hàn DN80 uy tín

Hiện nay, tê hàn DN80 (D90, 3 inch) được phân phối với nhiều chủng loại và xuất xứ khác nhau. Việc lựa chọn nhà cung cấp uy tín sẽ giúp khách hàng đảm bảo chất lượng sản phẩm, đầy đủ quy cách từ SCH10 đến SCH160, đồng thời đáp ứng yêu cầu về chứng từ CO, CQ cho các dự án công nghiệp.

Ngoài việc cung cấp sản phẩm chính hãng, đơn vị phân phối chuyên nghiệp còn hỗ trợ tư vấn lựa chọn vật liệu, tiêu chuẩn kỹ thuật và phương án kết nối phù hợp với từng hệ thống đường ống, giúp tối ưu chi phí đầu tư và nâng cao hiệu quả vận hành.

Tê hàn DN80 (D90, 3 inch) là phụ kiện quan trọng trong hệ thống đường ống áp lực, đóng vai trò kết nối và phân chia lưu chất một cách an toàn, hiệu quả. Với kết cấu chắc chắn, khả năng chịu áp lực cao, tuổi thọ lâu dài và đa dạng vật liệu chế tạo, sản phẩm đáp ứng tốt nhu cầu sử dụng trong các công trình dân dụng, công nghiệp, dầu khí, PCCC và xử lý nước.

Việc lựa chọn đúng tiêu chuẩn, đúng vật liệu và đúng đơn vị cung cấp sẽ góp phần đảm bảo sự ổn định, an toàn và bền vững cho toàn bộ hệ thống đường ống.
