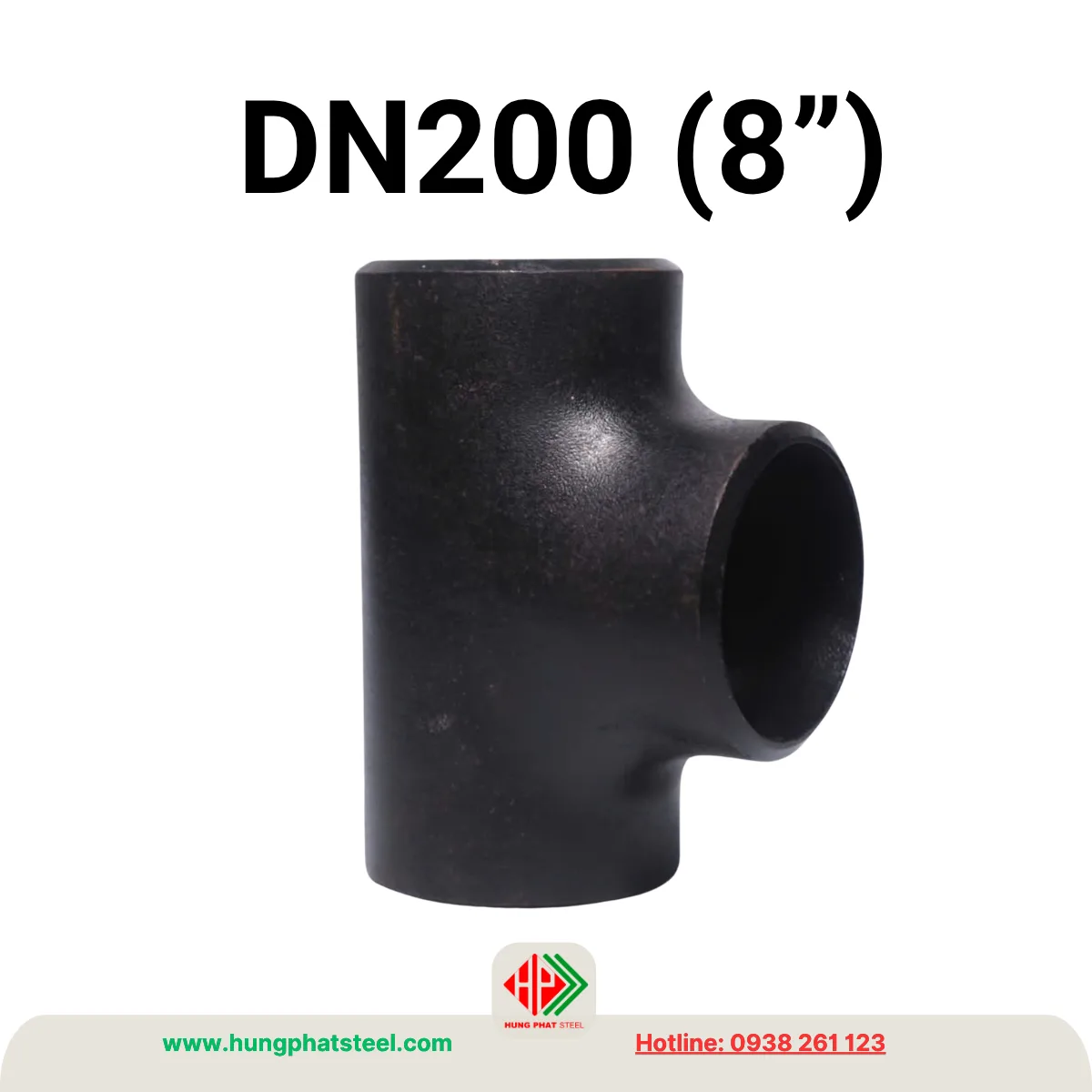

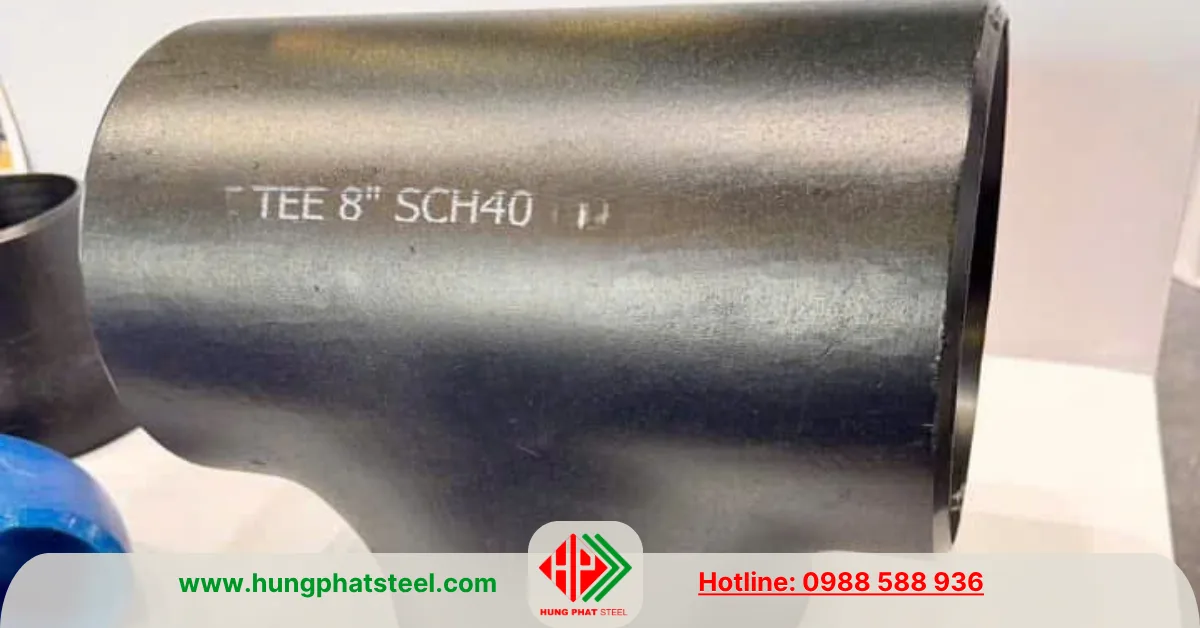

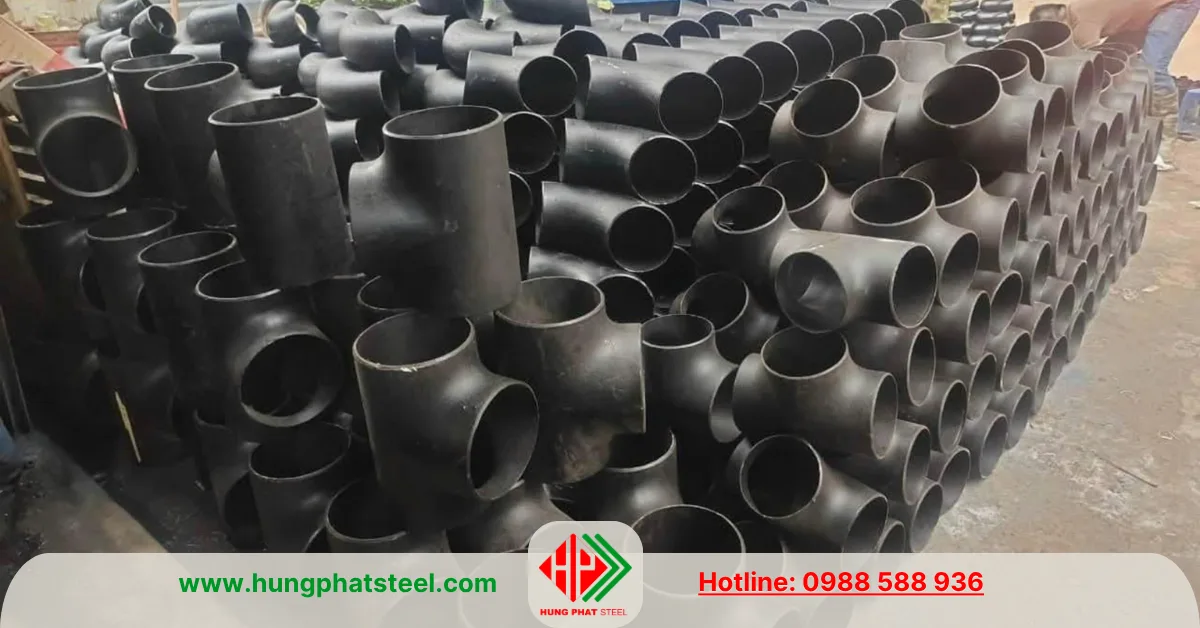

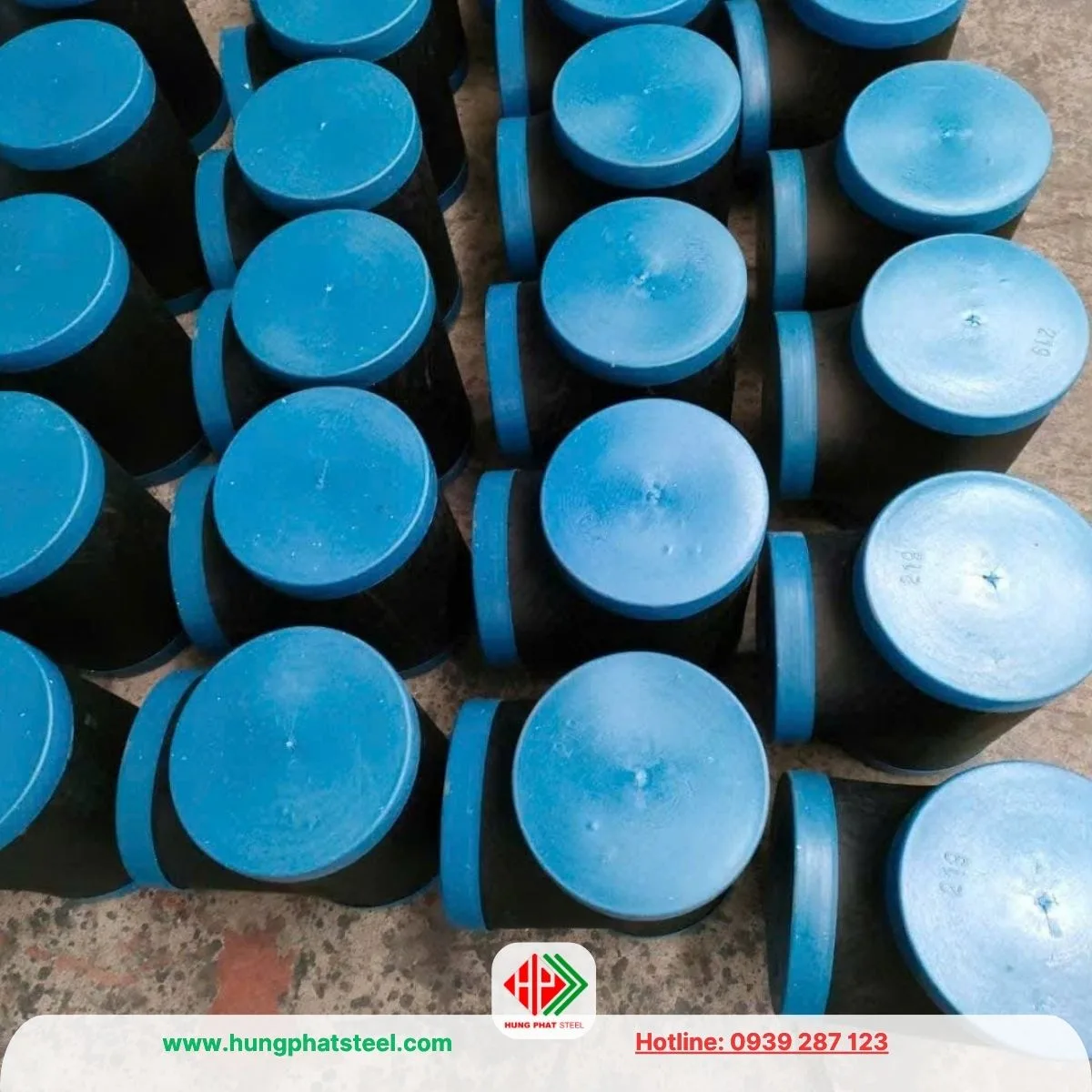

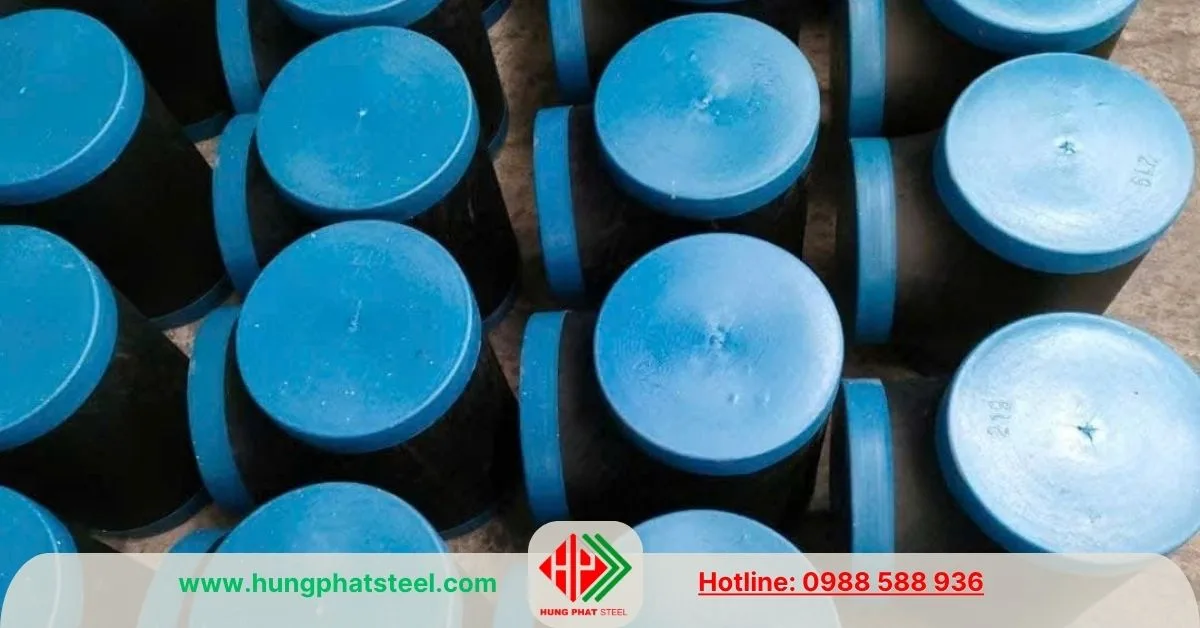

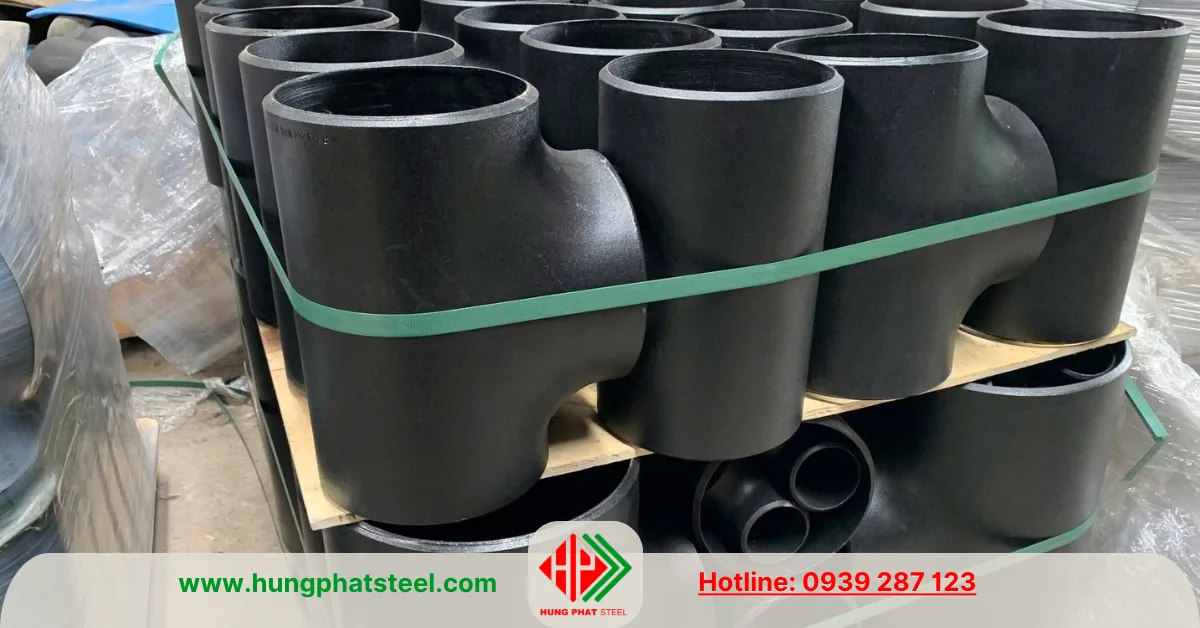

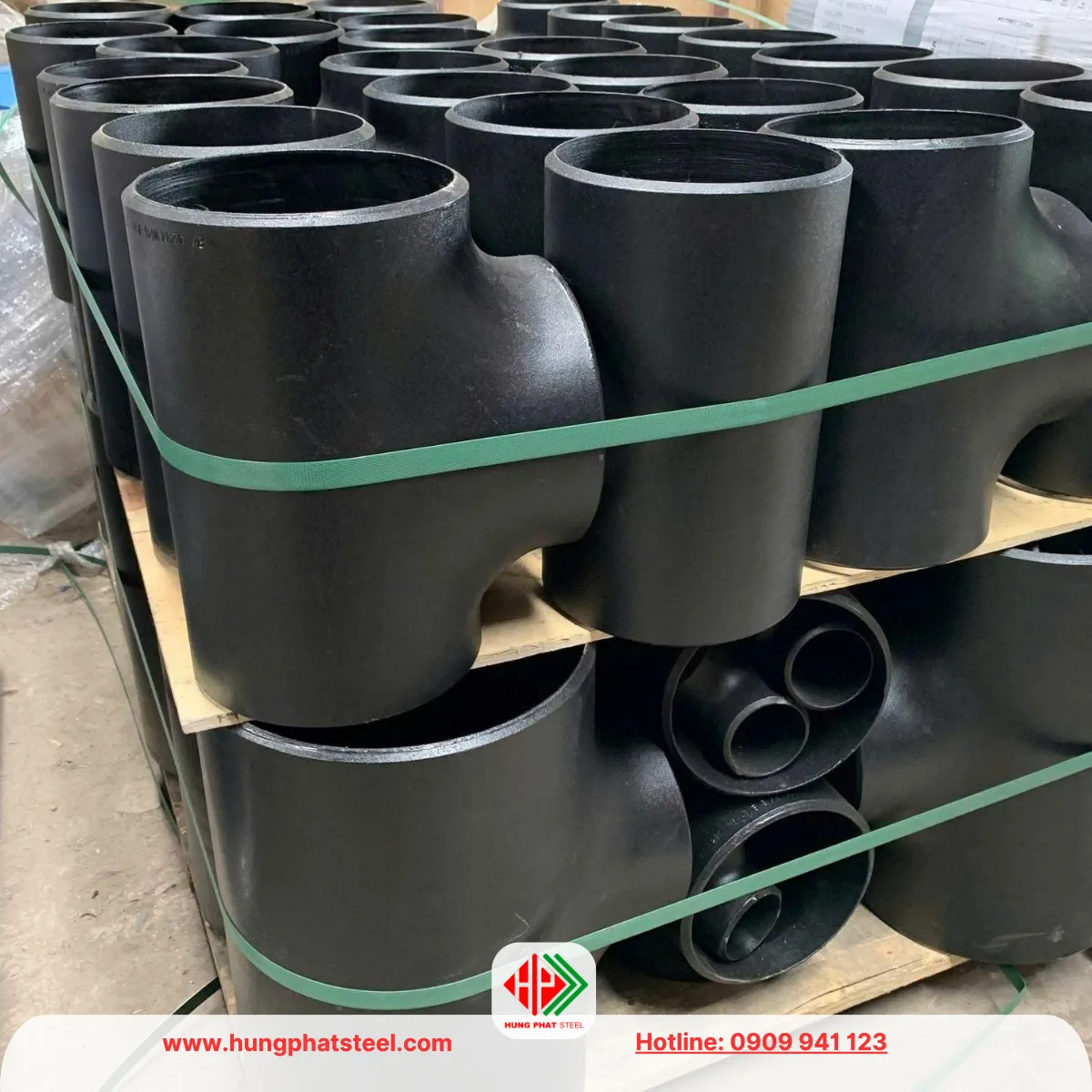

Tê Hàn DN200 (8inch, D219)

Trong các hệ thống đường ống có lưu lượng lớn, việc tạo thêm một nhánh mới không chỉ yêu cầu khả năng kết nối chắc chắn mà còn phải đảm bảo lưu lượng ổn định và chịu được áp lực làm việc trong thời gian dài.

Tê hàn DN200 (D219, 8 inch) được thiết kế để đáp ứng những yêu cầu đó. Đây là phụ kiện hàn đối đầu (Butt Weld Tee) chế tạo từ thép carbon, chuyên dùng trong các hệ thống cấp nước, PCCC, dầu khí, xử lý nước, nhiệt điện, xi măng và nhiều ngành công nghiệp nặng.

Theo tiêu chuẩn ASME B36.10M, DN200 tương ứng với NPS 8 inch, sử dụng cho đường ống có đường kính ngoài 219.1 mm, thường được gọi trên thị trường là D219 hoặc phi 219.

Vì sao tê hàn DN200 được sử dụng phổ biến?

Đối với các đường ống kích thước lớn, áp lực và lưu lượng lưu chất luôn cao hơn nhiều so với các hệ thống dân dụng. Chính vì vậy, các phương pháp kết nối bằng ren gần như không còn phù hợp. Thay vào đó, phương pháp hàn đối đầu giúp tạo ra mối nối có độ bền cơ học cao, hạn chế tối đa rò rỉ và đảm bảo an toàn trong quá trình vận hành.

Tê hàn DN200 (D219, 8inch) được thiết kế dạng hình chữ T với 3 đầu nối, trong đó 2 đầu kết nối với tuyến ống chính và 1 đầu tạo nhánh vuông góc 90 độ.

Sau khi hoàn thiện quá trình hàn, phụ kiện và đường ống tạo thành một kết cấu gần như liền khối, giúp hệ thống hoạt động ổn định ngay cả khi chịu rung động hoặc áp suất lớn.

Thông số kỹ thuật

Để đáp ứng yêu cầu của nhiều hệ thống khác nhau, tê hàn DN200 được sản xuất theo nhiều tiêu chuẩn và quy cách.

Thông số cơ bản

• Tên sản phẩm: Tê hàn thép carbon DN200
• Kích thước danh nghĩa: DN200
• NPS: 8″ inch
• Đường kính ngoài: Ø219.1 mm
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn: ASME B16.9
• Vật liệu: ASTM A234 WPB
• Độ dày: SCH20, SCH40, SCH80
• Bề mặt: Thép đen, xi mạ kẽm, mạ kẽm nhúng nóng
• Áp dụng cho đường ống ASTM, API, ASME

Với khả năng chịu tải cao, tuổi thọ dài và tính ổn định trong môi trường làm việc khắc nghiệt, tê hàn DN200 luôn là lựa chọn hàng đầu cho các công trình quy mô lớn.

Nguyên lý hoạt động

Tê hàn DN200 hoạt động theo nguyên lý phân chia hoặc hợp nhất dòng lưu chất trong hệ thống.

Khi lưu chất đi qua đường ống chính, phụ kiện cho phép dẫn một phần hoặc toàn bộ lưu lượng sang nhánh mới tùy theo thiết kế hệ thống. Ngược lại, trong một số ứng dụng, tê hàn cũng được sử dụng để gom lưu chất từ hai nhánh về một tuyến chính.

Do có bán kính chuyển tiếp được thiết kế hợp lý, dòng chảy qua tê hàn ít bị xoáy hơn so với các phương án lắp ghép bằng nhiều phụ kiện, góp phần giảm tổn thất áp suất và nâng cao hiệu suất vận hành.

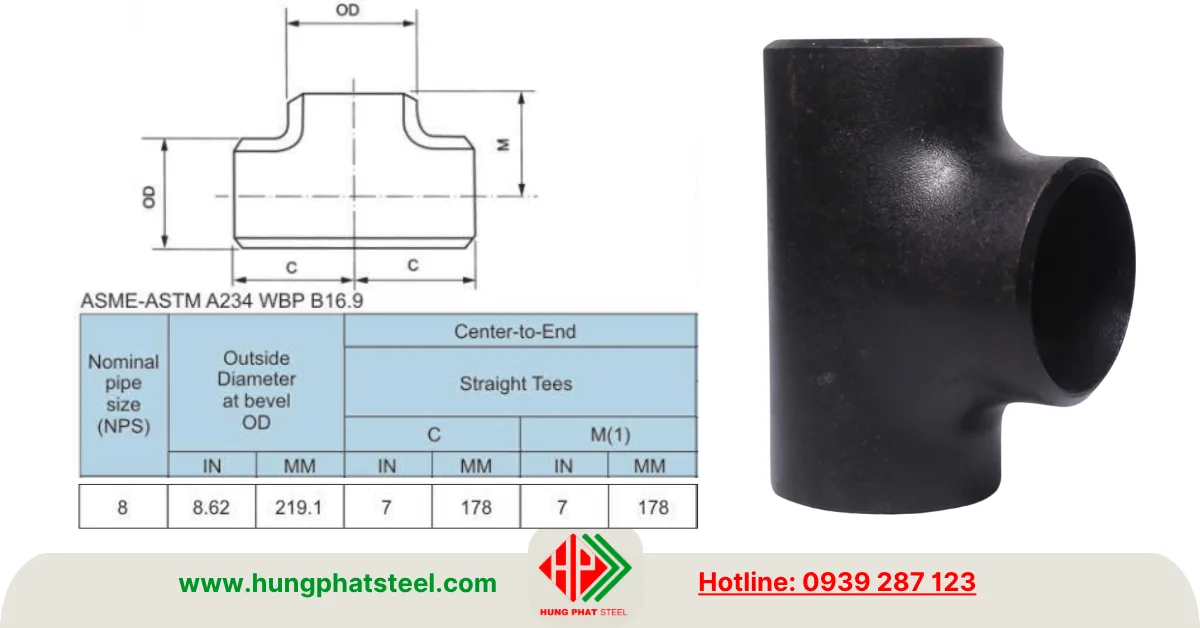

Cấu tạo sản phẩm

Tham khảo thêm:
Tê hàn DN150
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các dạng tê hàn DN200 trên thị trường

Tùy theo yêu cầu thiết kế, tê hàn DN200 được sản xuất dưới nhiều dạng khác nhau.

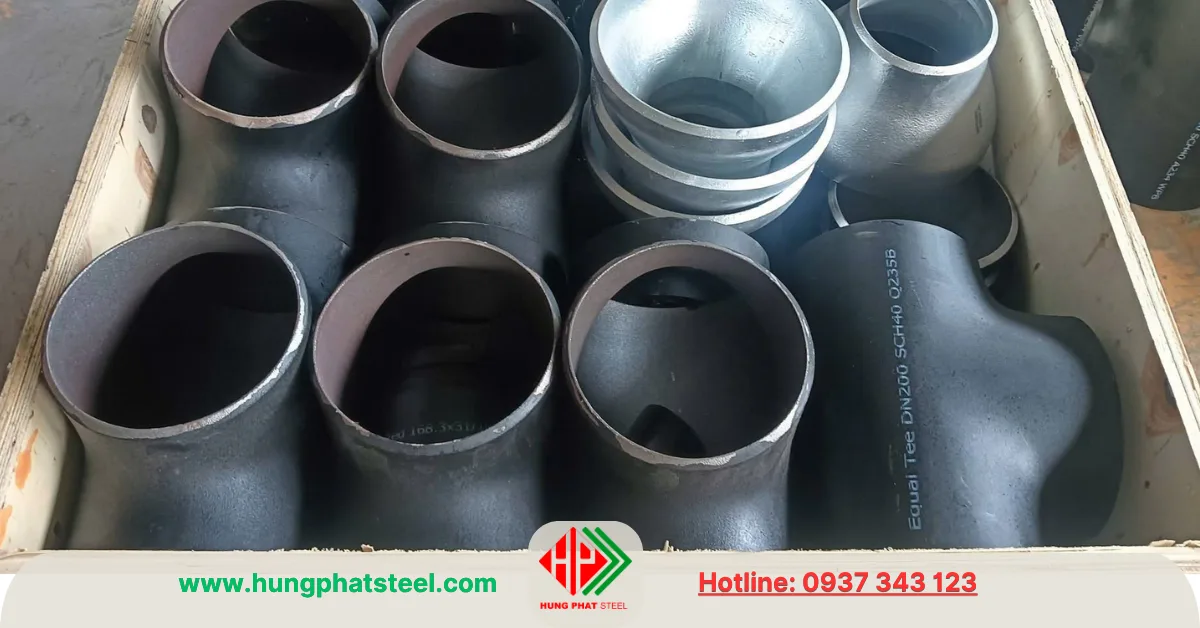

Tê hàn đều DN200 (phi 219)

Ba đầu của phụ kiện đều có kích thước DN200. Đây là loại phổ biến nhất trong hệ thống cấp nước, PCCC và xử lý nước.

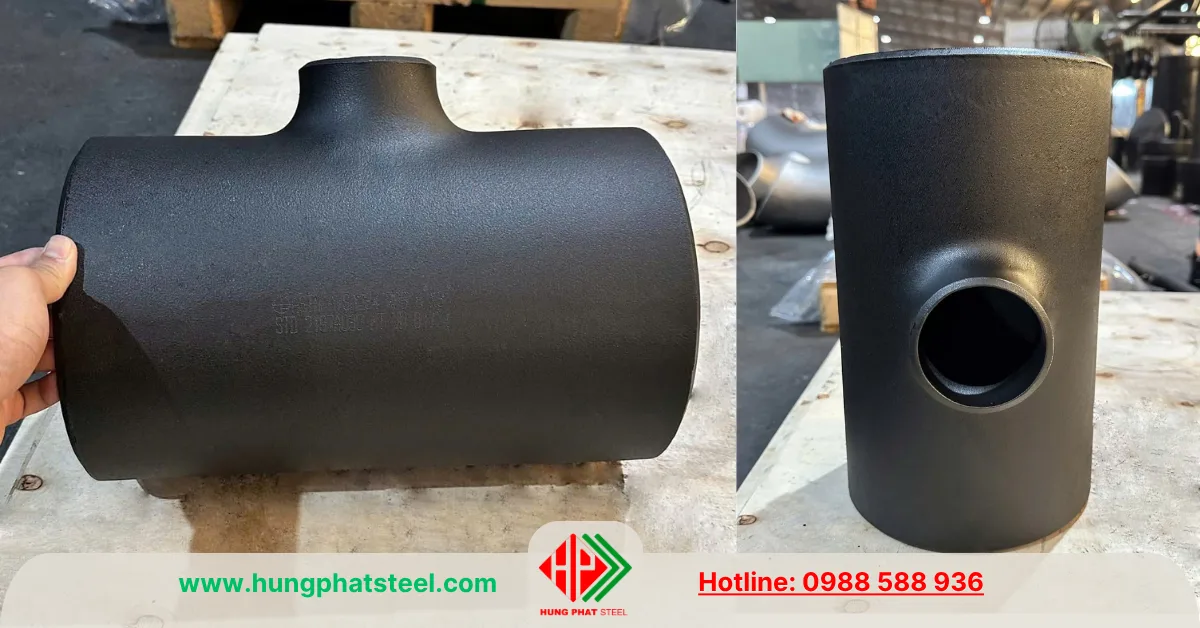

Tê hàn giảm DN200

Hai đầu chính giữ nguyên DN200, đầu nhánh được giảm xuống DN150, DN125 hoặc DN100. Giải pháp này giúp tiết kiệm không gian lắp đặt và giảm số lượng phụ kiện trong hệ thống.

Theo chiều dày

• SCH10: Áp suất thấp.
• SCH20: Áp suất trung bình.
• SCH40: Quy cách thông dụng.
• SCH80: Áp suất cao.
• SCH160: Hệ thống đặc biệt yêu cầu thành ống dày.

Ưu điểm của tê hàn thép carbon DN200

Điểm nổi bật đầu tiên là khả năng chịu áp lực cao. Khi kết hợp với đường ống cùng tiêu chuẩn SCH, mối hàn có thể chịu được điều kiện làm việc liên tục trong nhiều năm.

Thép carbon ASTM A234 WPB có độ bền kéo lớn, chịu va đập tốt và ít bị biến dạng khi chịu tải trọng hoặc rung động mạnh.

Một ưu điểm khác là khả năng thi công linh hoạt. Phụ kiện tương thích với nhiều phương pháp hàn phổ biến như SMAW, MIG và TIG, giúp rút ngắn thời gian lắp đặt.

Ngoài ra, chi phí đầu tư của tê hàn thép carbon thấp hơn so với nhiều loại phụ kiện hợp kim đặc biệt nhưng vẫn đáp ứng hầu hết yêu cầu kỹ thuật của các công trình công nghiệp.

Các dạng xử lý bề mặt của tê hàn DN200

Tê hàn DN200 được cung cấp với nhiều lựa chọn bề mặt nhằm phù hợp với từng môi trường sử dụng.

Tê hàn DN200 thép đen (sơn đen)

Đây là loại phổ biến nhất, được phủ dầu chống gỉ để bảo quản trong quá trình vận chuyển và lưu kho. Sau khi lắp đặt, bề mặt thường được sơn chống ăn mòn theo yêu cầu của công trình.

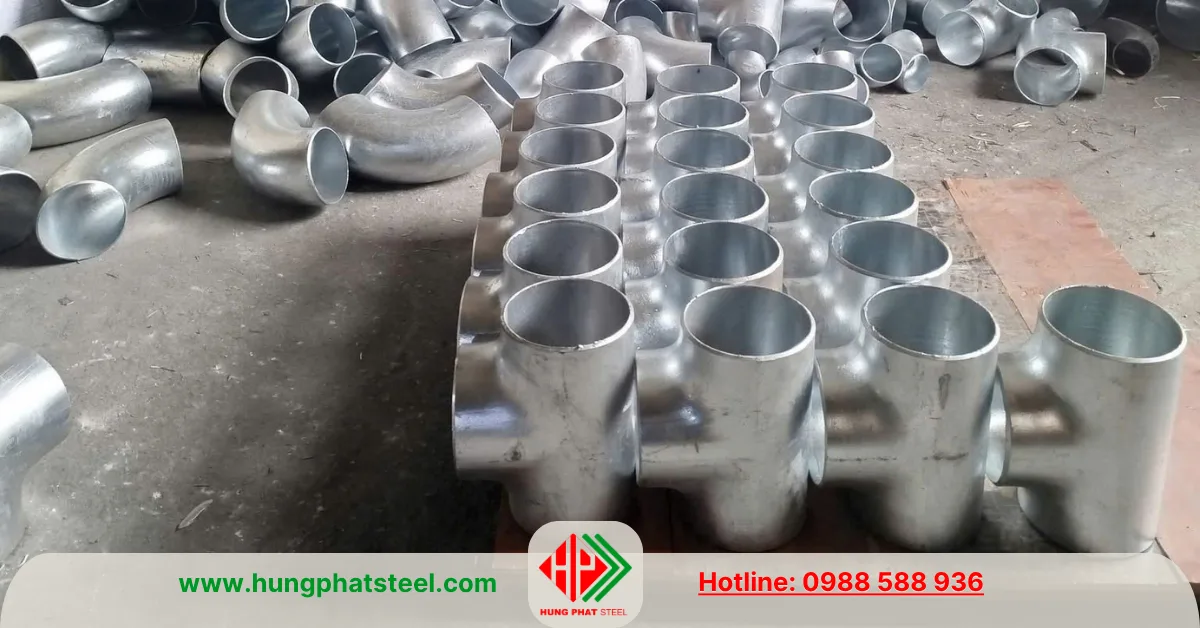

Tê hàn DN200 Xi mạ kẽm

Lớp mạ điện phân tạo bề mặt sáng, tăng khả năng chống oxy hóa và phù hợp với hệ thống đặt trong nhà hoặc môi trường ít ăn mòn.

Tê hàn DN200 Mạ kẽm nhúng nóng

Toàn bộ phụ kiện được phủ lớp kẽm dày bằng phương pháp nhúng nóng, giúp tăng đáng kể khả năng chống gỉ trong môi trường ngoài trời, khu vực ven biển hoặc nơi có độ ẩm cao.

Tiêu chuẩn sản xuất

Để đảm bảo khả năng lắp lẫn và vận hành ổn định, tê hàn DN200 thường được sản xuất theo các tiêu chuẩn quốc tế như:

• ASME B16.9 về kích thước phụ kiện hàn đối đầu.
• ASTM A234 WPB về vật liệu thép carbon.
• MSS SP-75 đối với phụ kiện chịu áp lực cao.
• ASME B36.10M về kích thước đường ống thép carbon.

Việc tuân thủ các tiêu chuẩn này giúp sản phẩm dễ dàng kết nối với các loại đường ống và phụ kiện khác trong cùng hệ thống.

Ứng dụng trong thực tế của tê hàn DN200 (Phi 219)

Tê hàn DN200 xuất hiện ở hầu hết các công trình sử dụng đường ống kích thước lớn.

Trong hệ thống cấp nước đô thị, sản phẩm được sử dụng để chia các tuyến ống truyền tải đến từng khu vực dân cư hoặc khu công nghiệp.

Đối với hệ thống phòng cháy chữa cháy, tê hàn DN200 thường nằm trên tuyến ống chính, cấp nước đến các nhánh dẫn vào trạm bơm, họng chữa cháy và hệ thống sprinkler.

Trong ngành dầu khí, phụ kiện được sử dụng trên các tuyến vận chuyển dầu thô, khí tự nhiên, condensate và nhiều loại nhiên liệu khác.

Các nhà máy nhiệt điện, thủy điện, xi măng, luyện kim và hóa chất cũng sử dụng tê hàn DN200 để phân phối nước làm mát, hơi nước và khí nén.

Ngoài ra, sản phẩm còn được ứng dụng trong các trạm xử lý nước sạch, nước thải, hệ thống HVAC công suất lớn, cảng biển và ngành đóng tàu.

Những lưu ý khi lựa chọn

Để đảm bảo hiệu quả sử dụng, cần lựa chọn đúng chiều dày SCH phù hợp với đường ống hiện có. Không nên sử dụng phụ kiện có chiều dày thấp hơn vì sẽ ảnh hưởng đến khả năng chịu áp lực của toàn hệ thống.

Đối với công trình ngoài trời hoặc môi trường có tính ăn mòn cao, nên ưu tiên sản phẩm mạ kẽm nhúng nóng hoặc kết hợp với lớp sơn epoxy chống ăn mòn.

Ngoài ra, khách hàng nên kiểm tra đầy đủ chứng chỉ CO, CQ, mác thép, tiêu chuẩn sản xuất và kích thước thực tế trước khi lắp đặt nhằm đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật của dự án.

Xu hướng sử dụng hiện nay

Trong những năm gần đây, các dự án hạ tầng, khu công nghiệp và hệ thống cấp nước quy mô lớn ngày càng ưu tiên sử dụng tê hàn thép carbon đạt tiêu chuẩn quốc tế thay vì các sản phẩm không rõ nguồn gốc. Điều này giúp nâng cao độ an toàn, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống đường ống.

Với kết cấu chắc chắn, khả năng chịu áp lực lớn, đa dạng quy cách SCH và dễ dàng kết nối với các đường ống tiêu chuẩn, tê hàn DN200 (D219, 8 inch) là giải pháp tối ưu cho các hệ thống đường ống công nghiệp hiện đại. Việc lựa chọn sản phẩm đạt tiêu chuẩn ASME B16.9, chế tạo từ thép carbon ASTM A234 WPB và phù hợp với điều kiện làm việc sẽ góp phần đảm bảo hiệu quả vận hành ổn định, an toàn và bền vững trong suốt vòng đời của công trình.

Mua tê hàn DN200 (D219, 8inch) ở đâu uy tín, chất lượng?

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối tê hàn DN200 (D219, 8 inch) bằng thép carbon với đầy đủ quy cách SCH10, SCH20, SCH40, SCH80 và SCH160, đáp ứng nhu cầu của các công trình dân dụng, công nghiệp, hệ thống PCCC, cấp thoát nước, dầu khí và năng lượng.

Sản phẩm được nhập khẩu từ các nhà sản xuất uy tín trong và ngoài nước, sản xuất theo tiêu chuẩn ASME B16.9, sử dụng vật liệu ASTM A234 WPB, đảm bảo độ bền cơ học, khả năng chịu áp lực và độ kín của mối hàn.

Với nguồn hàng luôn có sẵn số lượng lớn, đầy đủ chứng chỉ CO, CQ, cùng đội ngũ tư vấn am hiểu kỹ thuật, Thép Hùng Phát cam kết mang đến giải pháp cung ứng phụ kiện đường ống chất lượng cao, giá thành cạnh tranh và giao hàng nhanh trên toàn quốc, đáp ứng tiến độ cho mọi dự án từ quy mô nhỏ đến các công trình công nghiệp trọng điểm.
