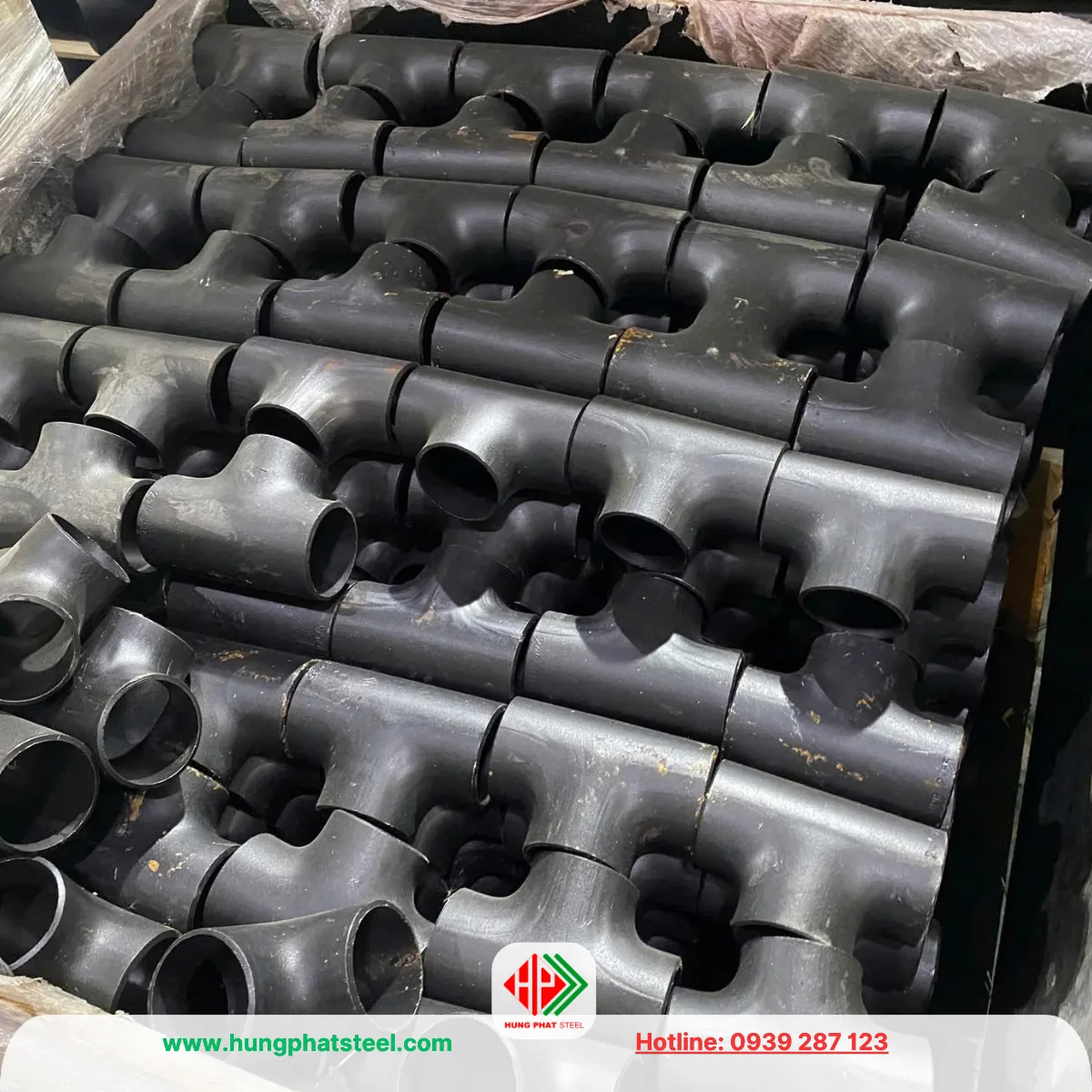

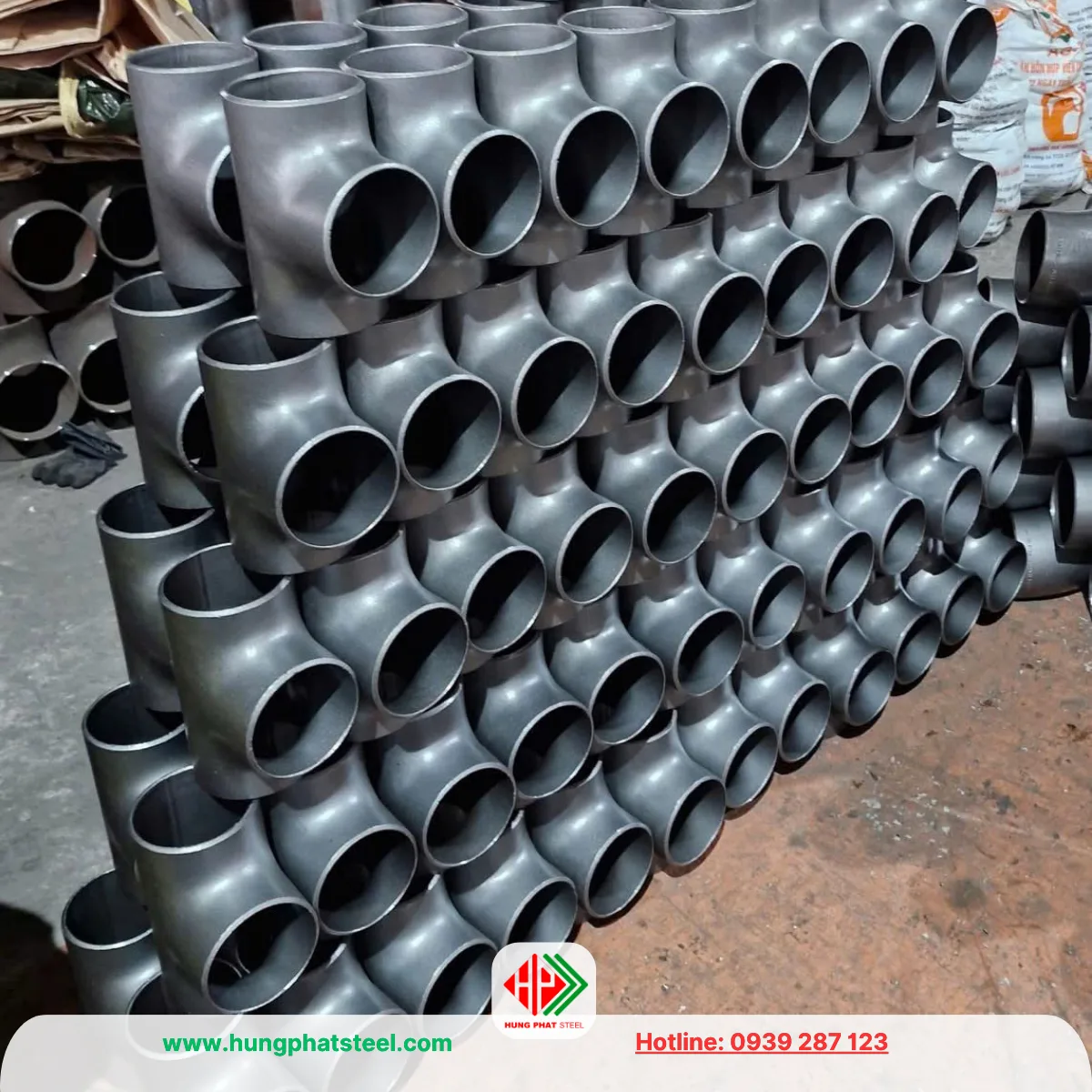

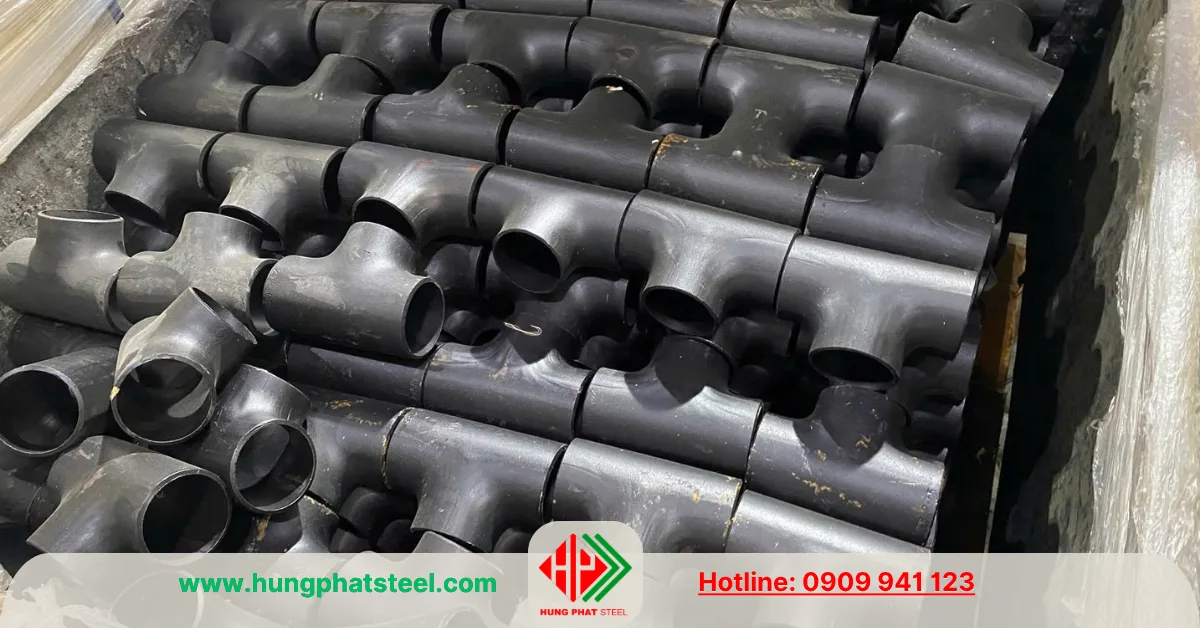

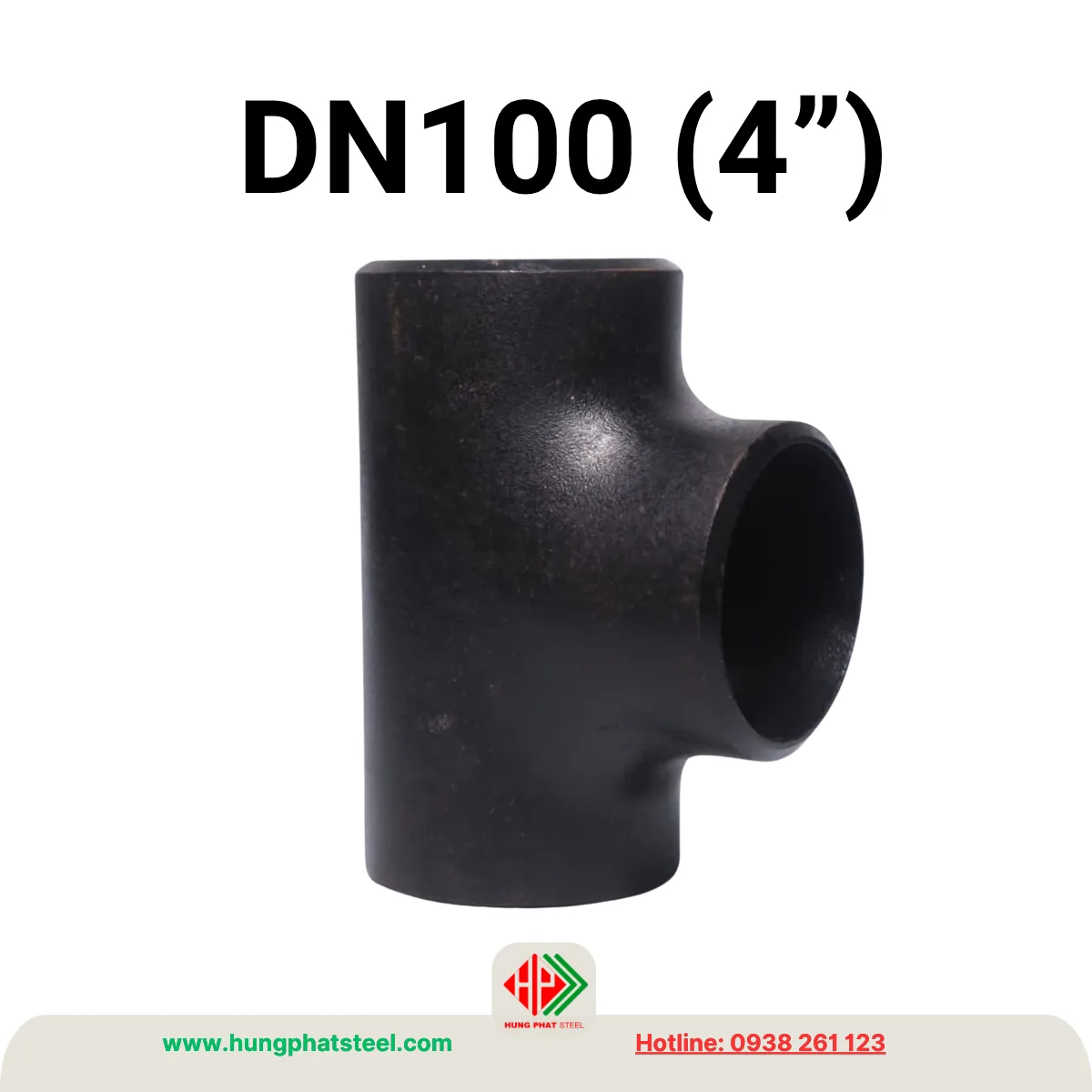

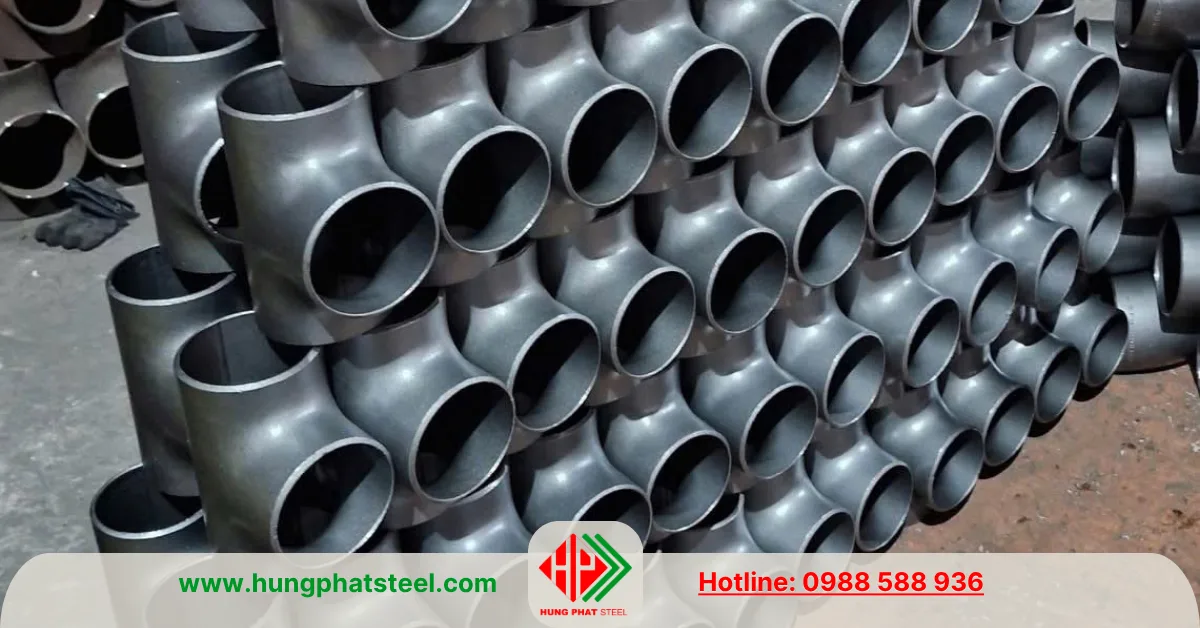

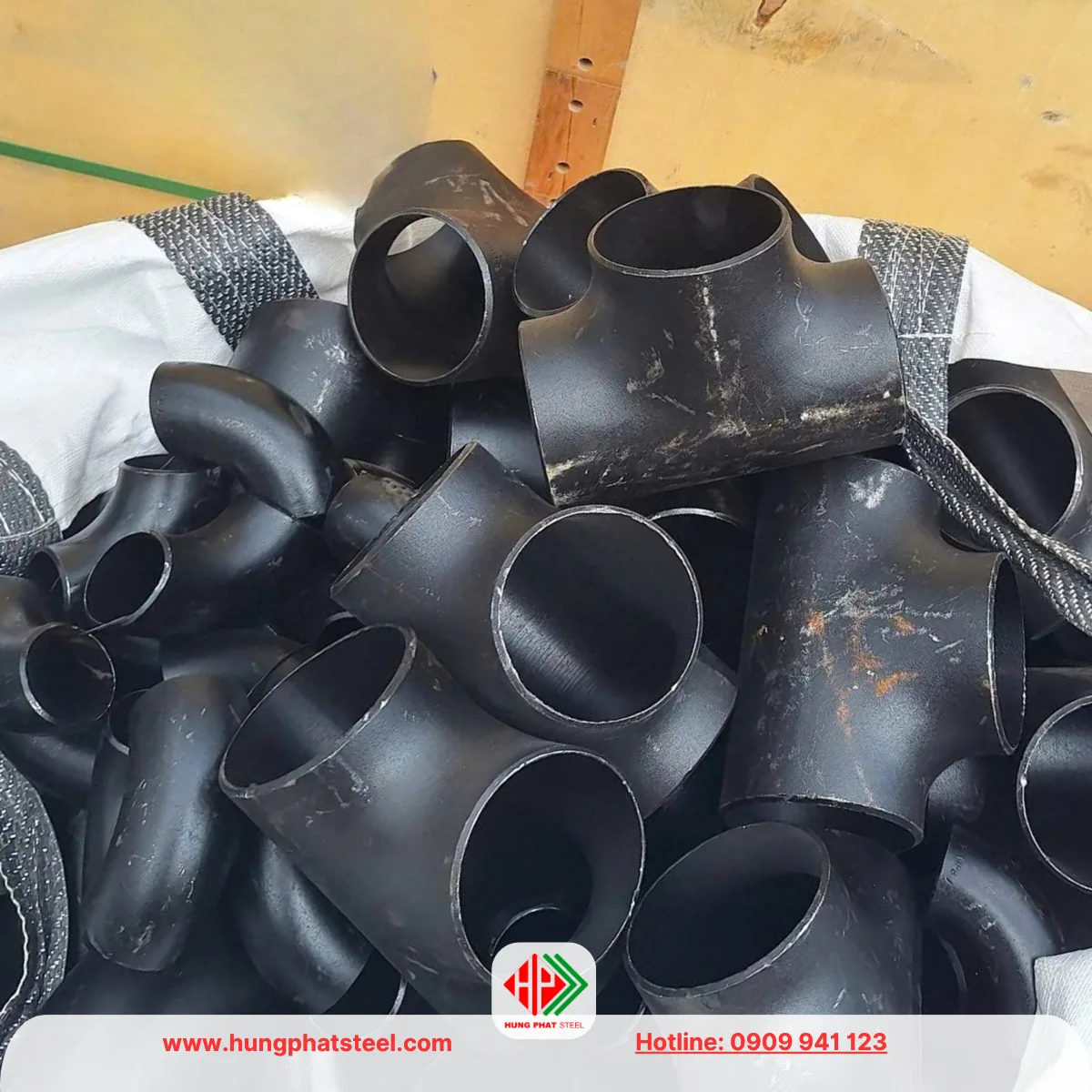

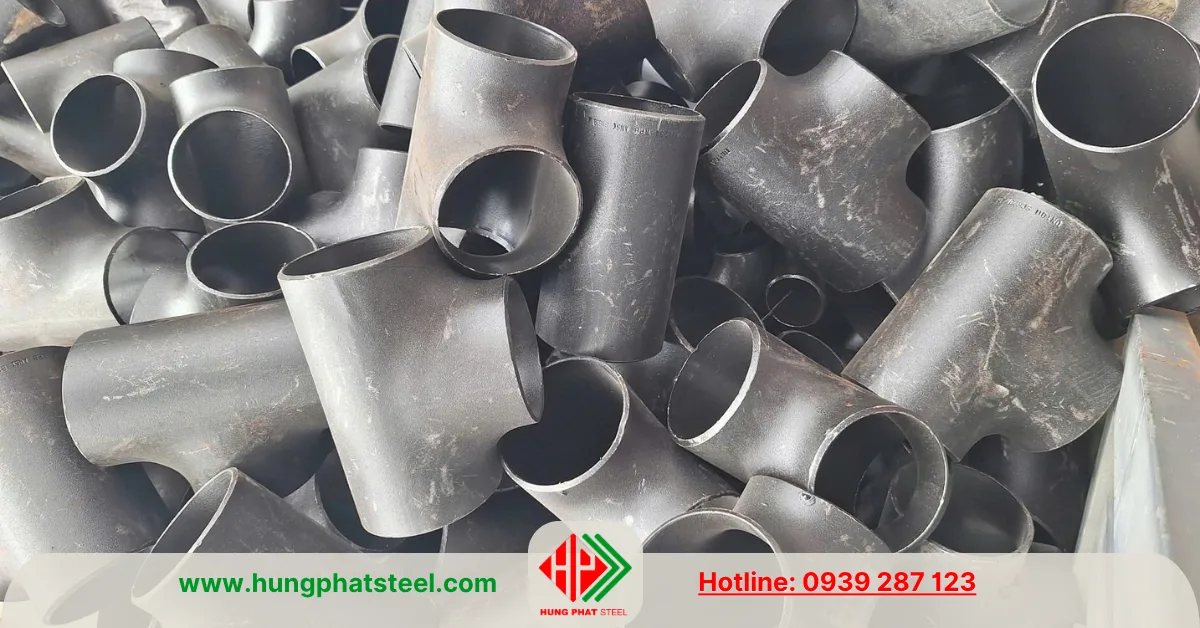

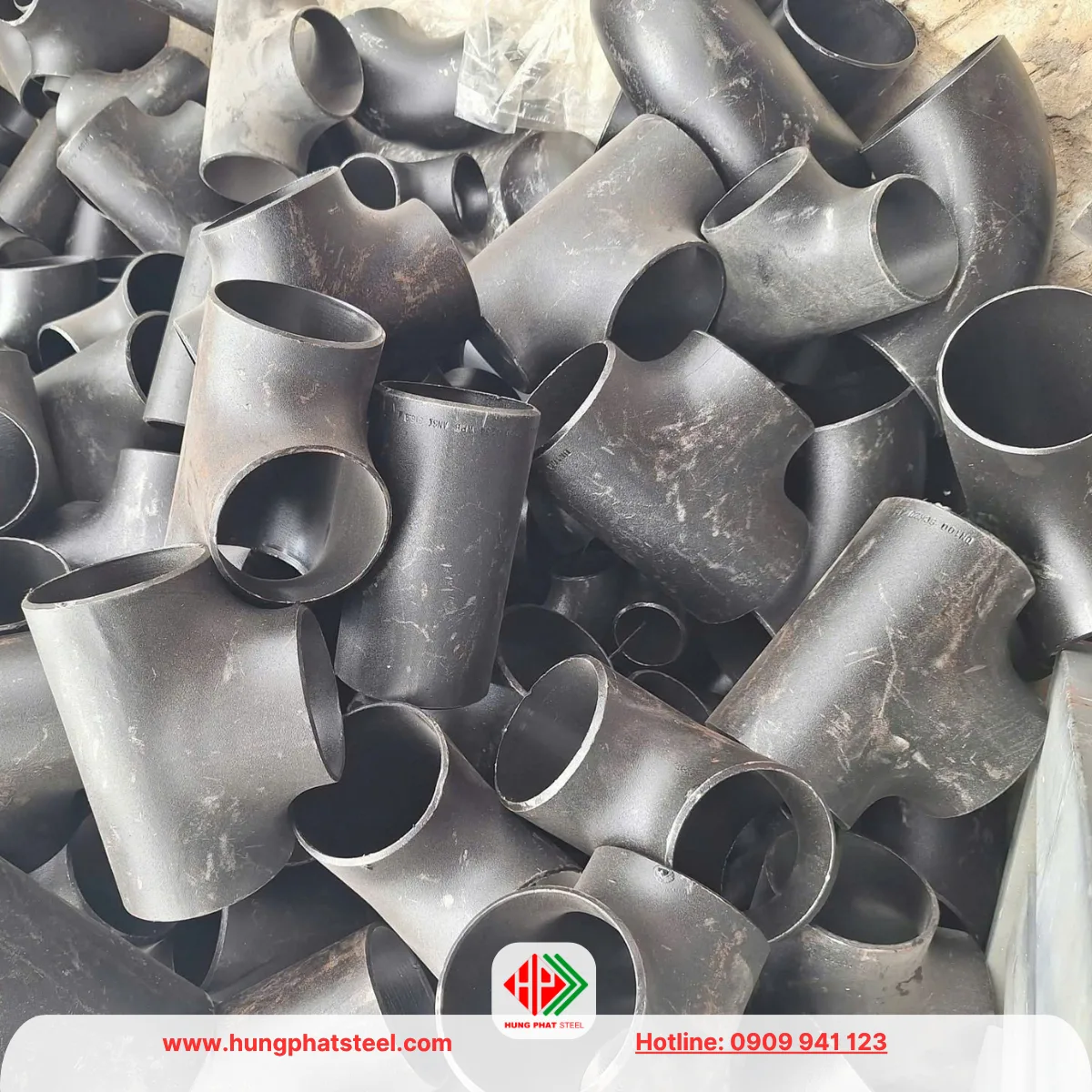

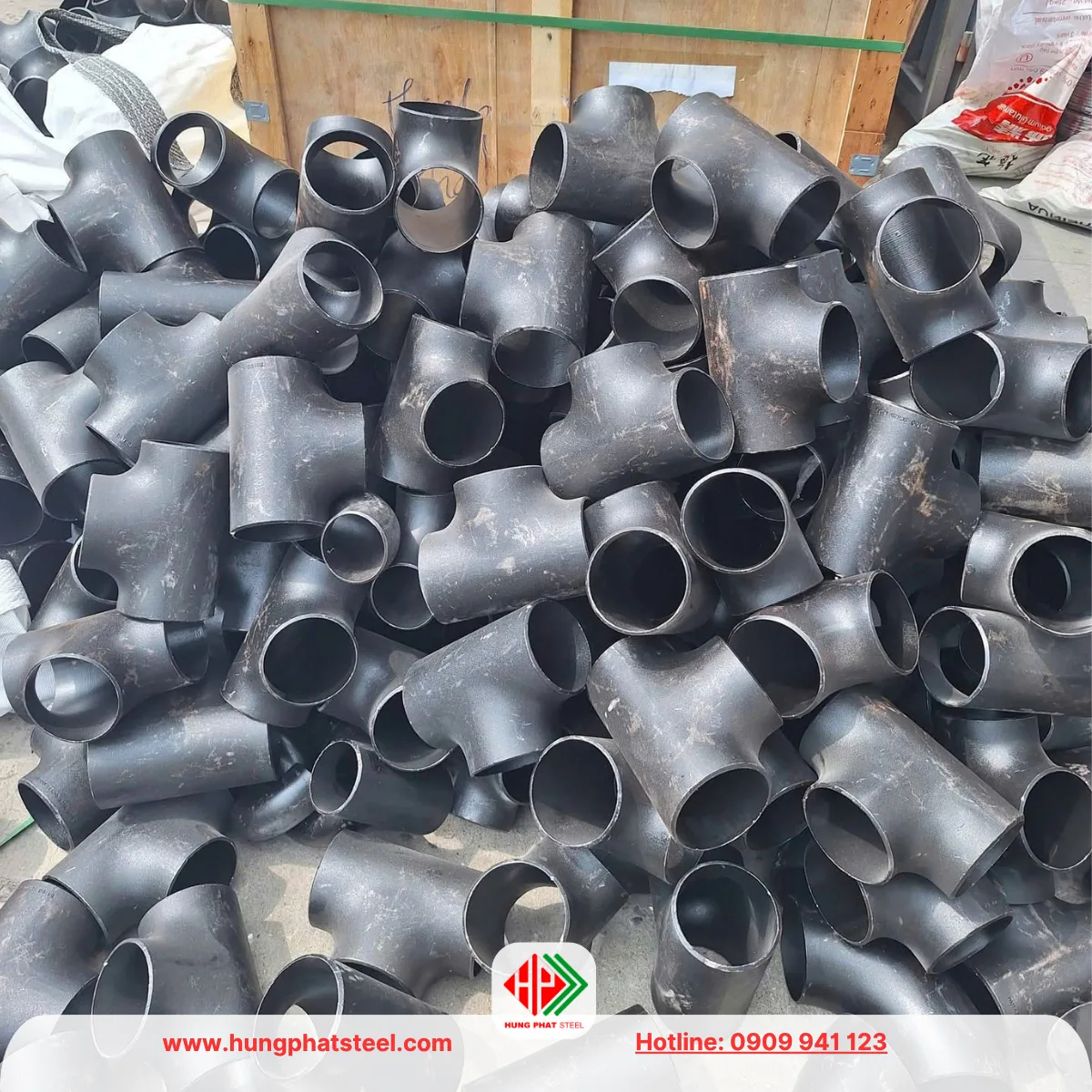

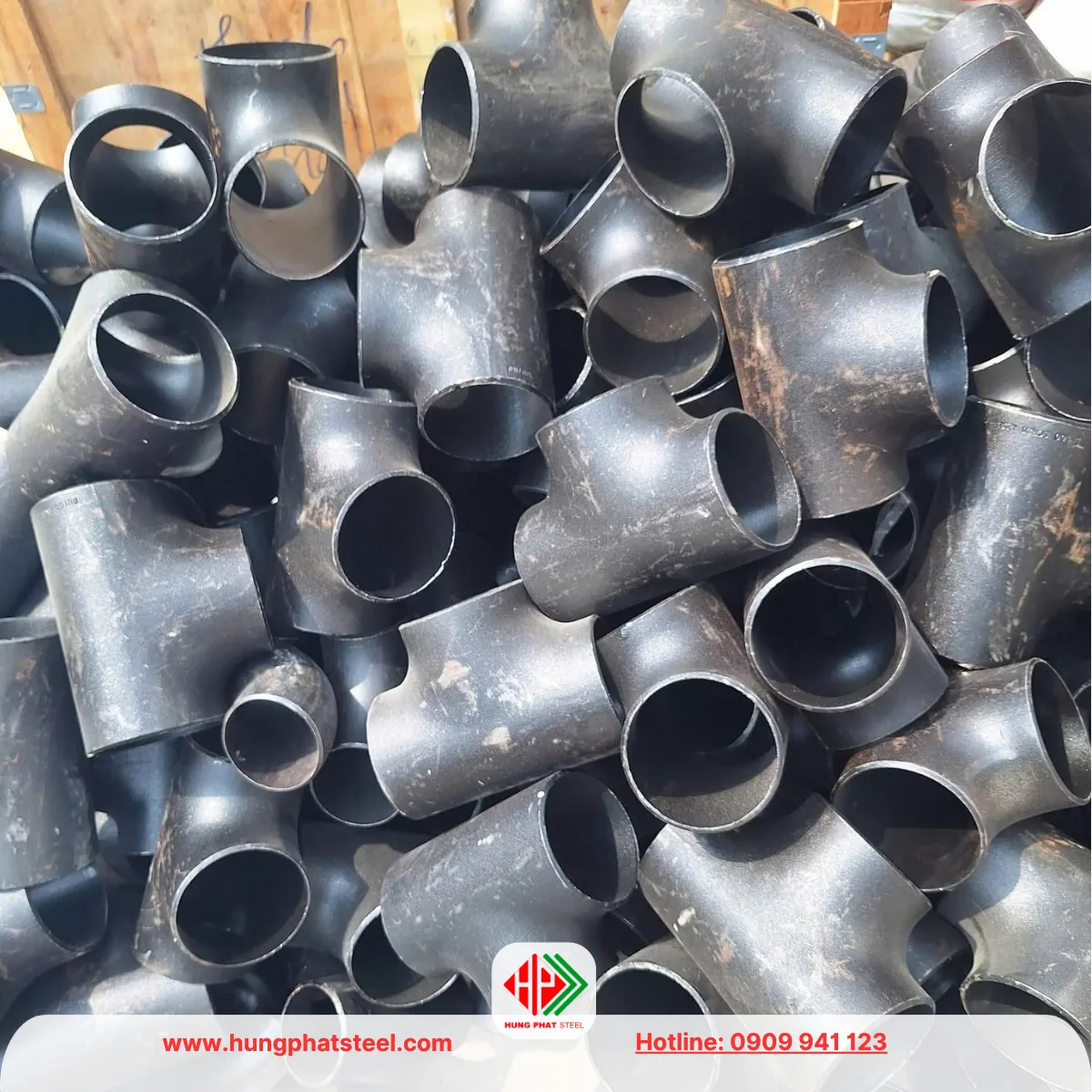

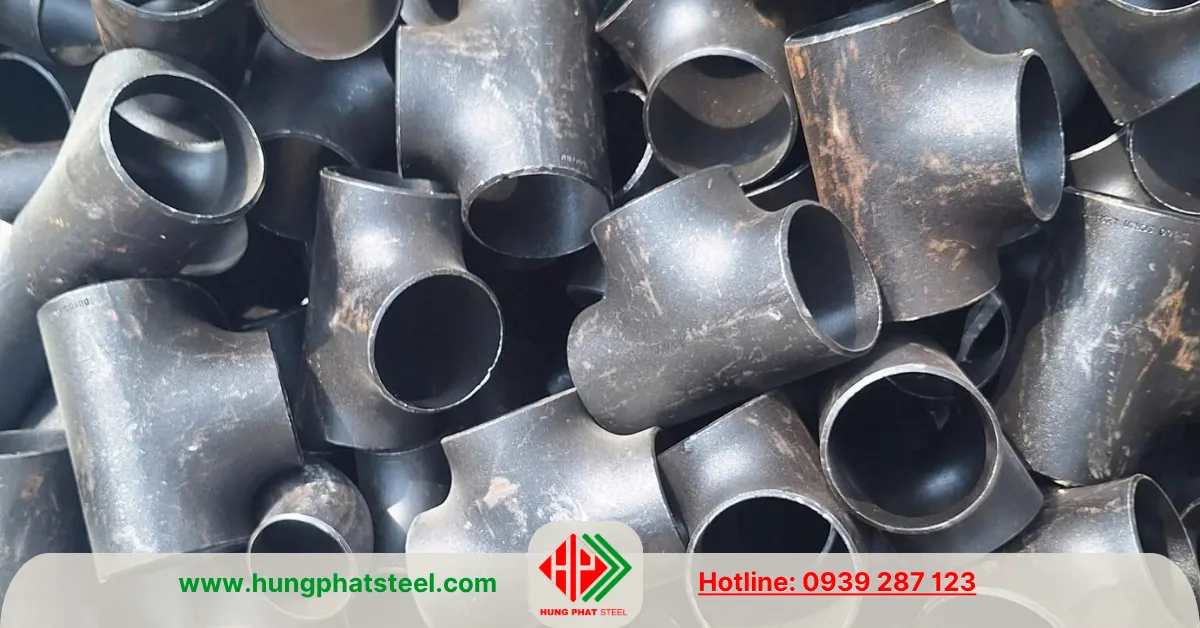

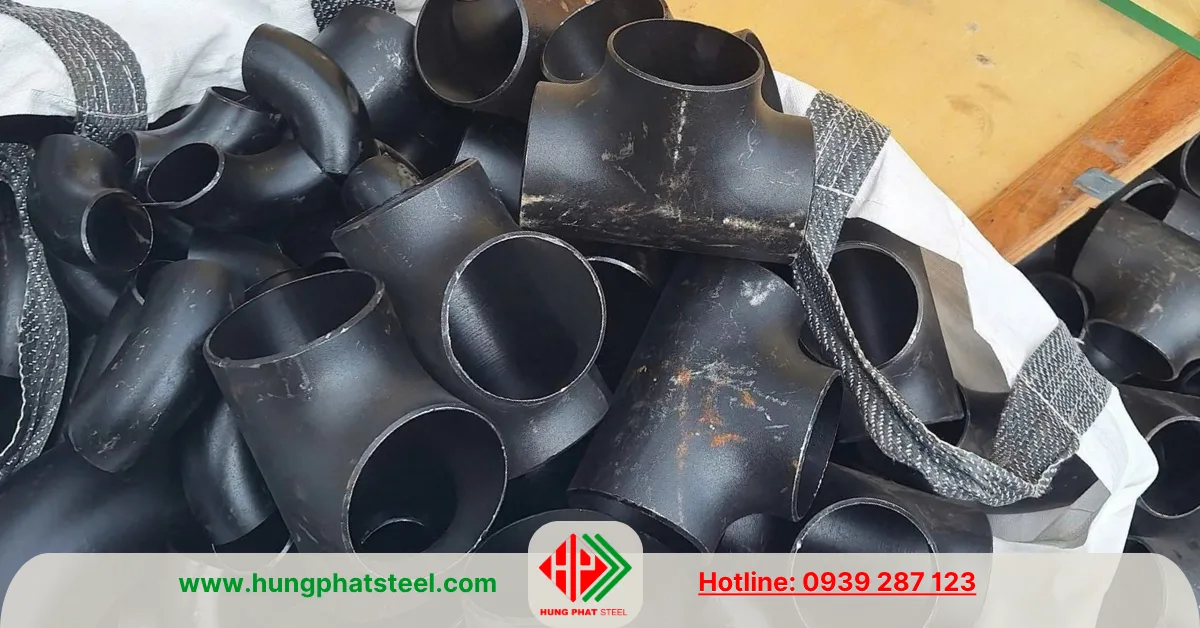

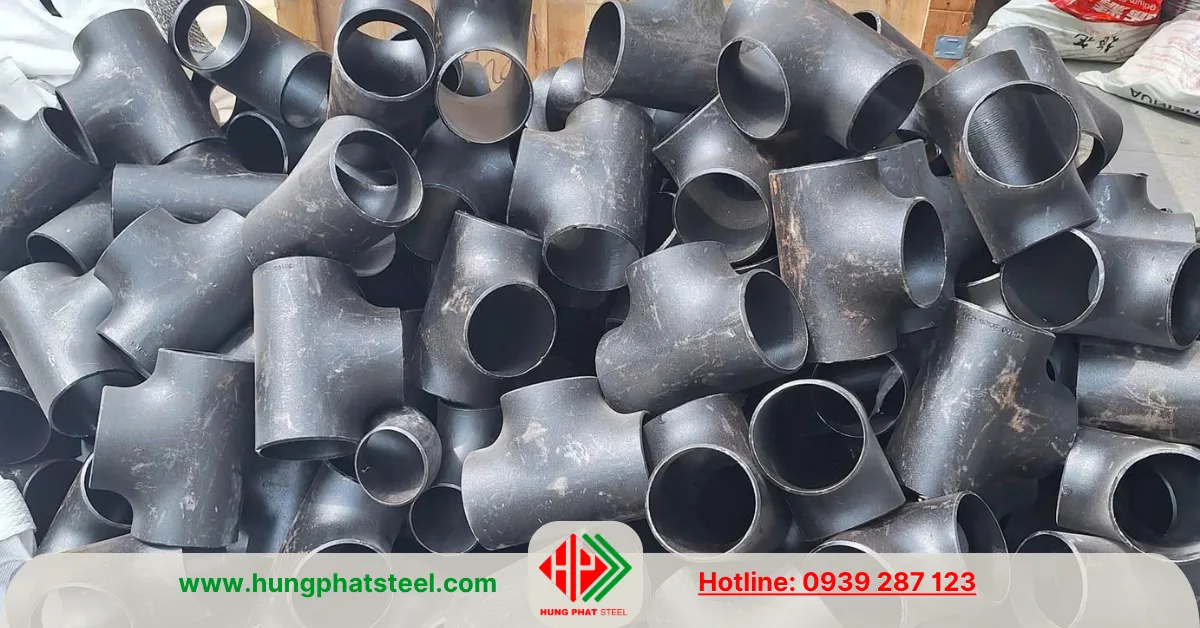

Tê Hàn DN100 (D114, 4inch)

Tê hàn DN100 là phụ kiện đường ống bằng thép carbon được sử dụng để chia dòng hoặc kết nối ba nhánh đường ống phi 114 (OD114.3mm) trong các hệ thống đường ống công nghiệp cũng như dân dụng.

Với thiết kế dạng chữ T và phương pháp kết nối hàn đối đầu (Butt Weld), sản phẩm tạo nên mối nối chắc chắn, kín khít, chịu được áp lực và nhiệt độ cao.

Đây là loại phụ kiện không thể thiếu trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), dầu khí, khí nén, hơi nóng, nhà máy nhiệt điện, thủy điện và nhiều công trình cơ điện khác.

Mô tả sản phẩm: Tê Hàn DN100 (D114, 4inch)

Theo tiêu chuẩn ASME B36.10M, DN100 tương ứng với kích thước danh nghĩa 4 inch, sử dụng cho đường ống có đường kính ngoài 114.3 mm. Trên thị trường Việt Nam, sản phẩm thường được gọi là tê hàn DN100, tê hàn D114 hoặc tê thép phi 114.

Đây là dòng sản phẩm được sử dụng phổ biến nhất nhờ giá thành hợp lý, độ bền cao và phù hợp với đa số hệ thống công nghiệp.

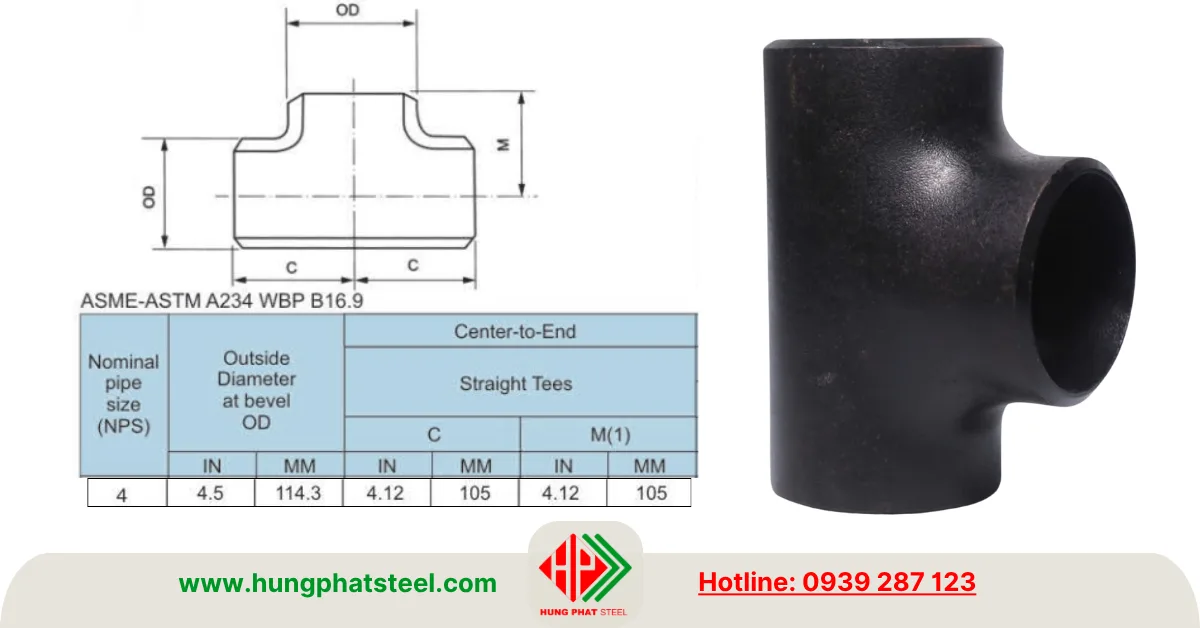

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của tê hàn thép carbon DN100 gồm:

• Tên sản phẩm: Tê hàn thép carbon DN100
• Kích thước danh nghĩa: DN100
• Kích thước inch: 4 inch
• Đường kính ngoài ống: Ø114.3 mm
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Chủng loại: Tê đều (Equal Tee), tê giảm (Reducing Tee)
• Độ dày tiêu chuẩn: SCH20, SCH40, SCH80
• Tiêu chuẩn sản xuất: ASME B16.9, ASTM A234 WPB, MSS SP-75
• Vật liệu: Thép carbon ASTM A234 WPB
• Bề mặt: Thép đen, hoặc mạ kẽm chống gỉ
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Malaysia

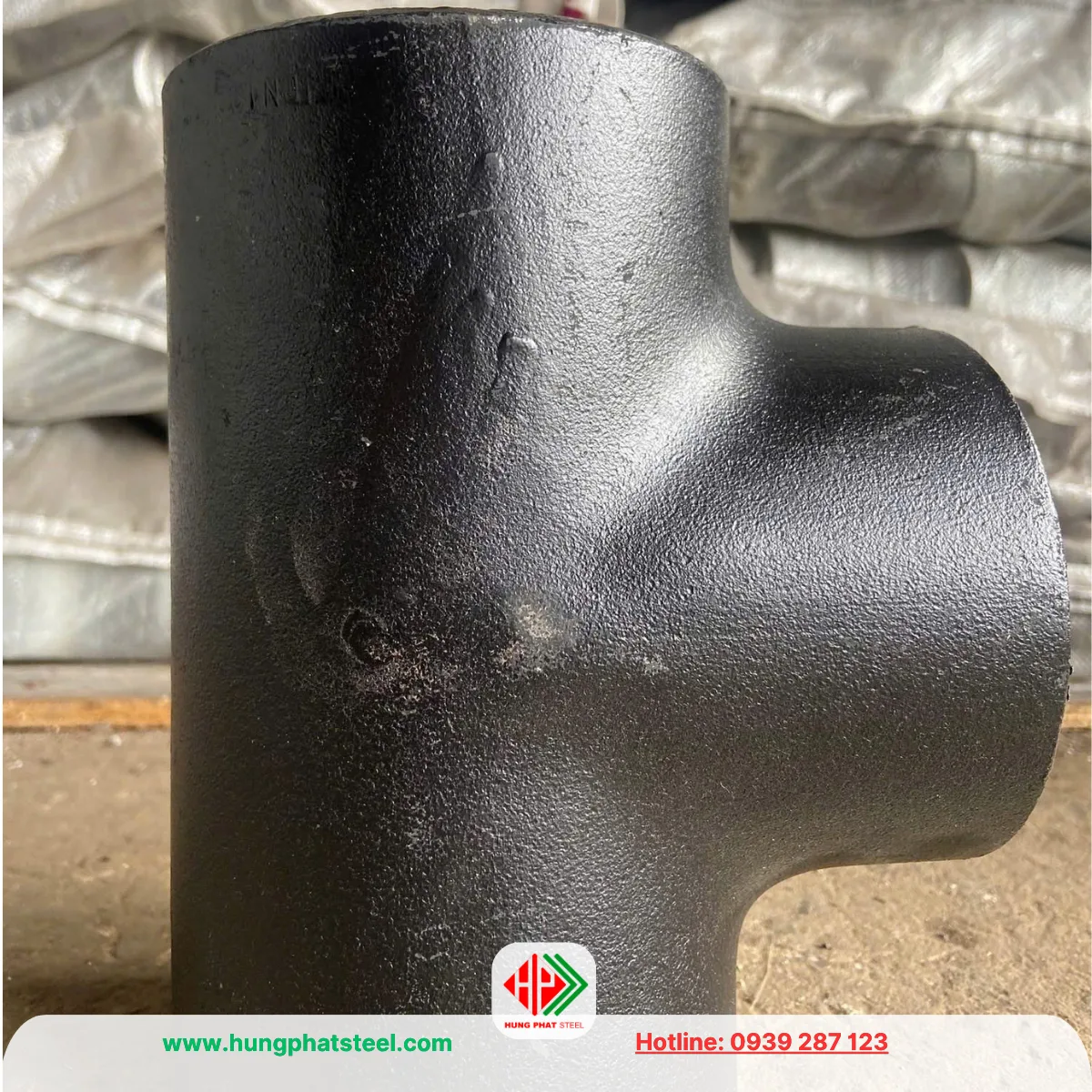

Cấu tạo của tê hàn DN100

Tê hàn DN100 là phụ kiện có ba đầu nối được gia công vát mép để hàn trực tiếp với đường ống. Hai đầu nằm trên tuyến ống chính, đầu còn lại tạo nhánh vuông góc 90 độ nhằm phân chia hoặc hợp lưu dòng chảy.

Sản phẩm được chế tạo từ thép carbon bằng phương pháp dập nóng hoặc ép định hình nguyên khối, sau đó gia công theo tiêu chuẩn ASME B16.9. Nhờ kết cấu liền khối và phương pháp hàn đối đầu, tê hàn DN100 có khả năng chịu áp lực cao hơn nhiều so với các loại tê ren hoặc tê nối bằng khớp cơ khí.

Đây là phụ kiện phù hợp với các hệ thống làm việc liên tục, nơi yêu cầu độ kín tuyệt đối và tuổi thọ lâu dài.

Tham khảo thêm:
Tê hàn DN80
Tê hàn các loại
Danh mục: Phụ kiện hàn

Vật liệu thép carbon ASTM A234 WPB

Tê hàn DN100 chủ yếu được sản xuất từ thép carbon ASTM A234 WPB, loại vật liệu chuyên dùng cho phụ kiện đường ống hàn chịu áp lực.

Loại thép này có cường độ cơ học cao, khả năng chịu va đập tốt và dễ gia công hàn. Sau khi lắp đặt, mối hàn có độ bền cao, phù hợp với các hệ thống vận chuyển nước, dầu, khí, hơi nước và nhiều loại lưu chất công nghiệp.

So với phụ kiện inox, tê thép carbon có giá thành thấp hơn đáng kể nhưng vẫn đáp ứng tốt yêu cầu của đa số công trình dân dụng và công nghiệp.

Các loại tê hàn DN100

Tê hàn đều phi 114

Đây là loại được sử dụng nhiều nhất. Cả ba đầu của phụ kiện đều có cùng kích thước DN100, phù hợp với hệ thống chia lưu lượng sang các nhánh có cùng đường kính.

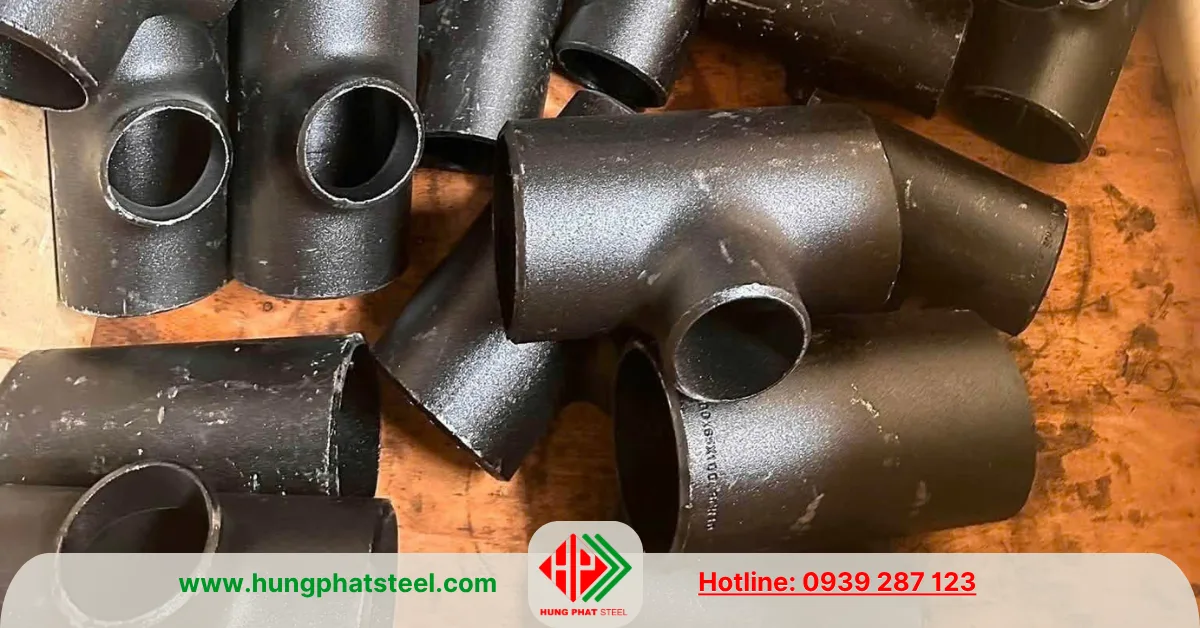

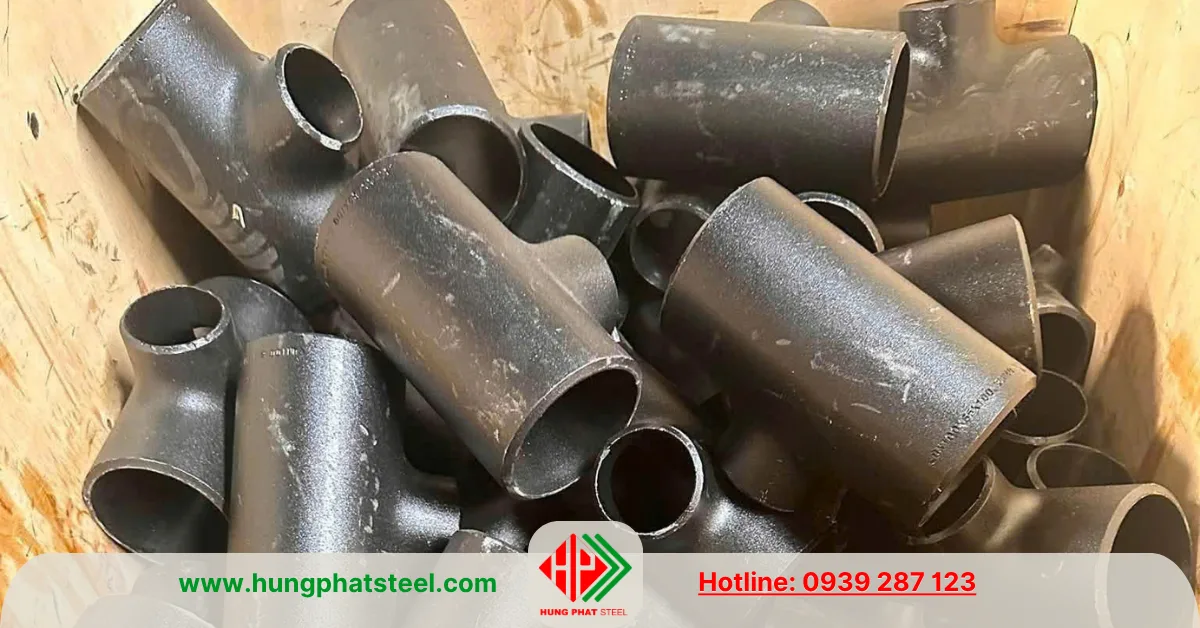

Tê hàn giảm phi 114

Tê giảm có hai đầu chính DN100 và đầu nhánh nhỏ hơn như DN80, DN65 hoặc DN50. Loại phụ kiện này giúp chuyển đổi kích thước đường ống ngay tại vị trí chia nhánh mà không cần sử dụng thêm côn giảm.

Tê hàn DN100 SCH20

Có thành mỏng, trọng lượng nhẹ, phù hợp với hệ thống áp lực thấp như cấp nước, HVAC hoặc thông gió.

Tê hàn DN100 SCH40

Là quy cách được sử dụng phổ biến nhất, đáp ứng tốt hầu hết các hệ thống nước, PCCC, khí nén và đường ống công nghiệp.

Tê hàn DN100 SCH80

Có thành dày hơn, chịu áp lực và nhiệt độ cao, thường được sử dụng trong hệ thống hơi nóng, dầu khí và hóa chất.

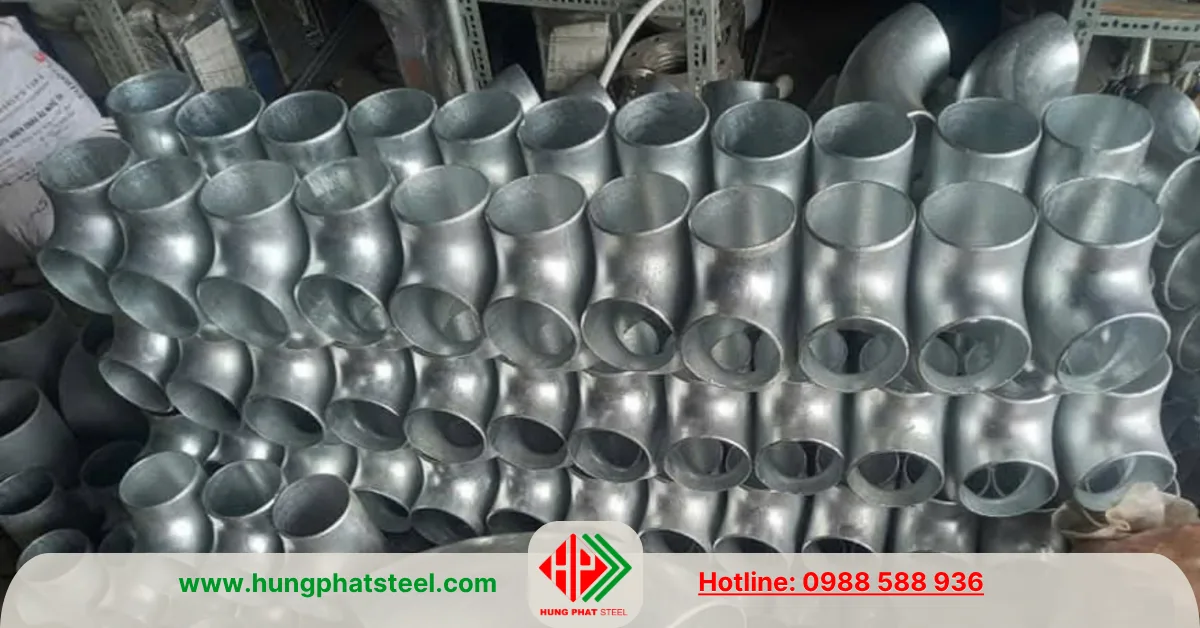

Tê Hàn DN100 mạ kẽm

Tê hàn mạ kẽm D114 (DN100) được sản xuất từ thép carbon và xử lý bề mặt bằng hai phương pháp phổ biến là xi mạ kẽm điện phân (xi kẽm) và mạ kẽm nhúng nóng nhằm tăng khả năng chống oxy hóa và kéo dài tuổi thọ sản phẩm.

• Trong đó, tê hàn xi kẽm có lớp mạ mỏng, bề mặt sáng bóng, kích thước chính xác, phù hợp với các hệ thống cấp nước, PCCC, khí nén và các công trình lắp đặt trong nhà hoặc môi trường ít ăn mòn.
• Ngược lại, tê hàn nhúng kẽm được phủ lớp kẽm dày hơn bằng phương pháp nhúng toàn bộ phụ kiện vào bể kẽm nóng chảy, mang lại khả năng chống gỉ vượt trội, thích hợp cho các hệ thống lắp đặt ngoài trời, khu vực ven biển, môi trường ẩm ướt hoặc công trình yêu cầu tuổi thọ cao.

Tùy theo điều kiện làm việc, yêu cầu kỹ thuật và ngân sách đầu tư, người sử dụng có thể lựa chọn tê hàn D114 xi kẽm hoặc nhúng kẽm để đảm bảo hiệu quả vận hành và độ bền lâu dài của hệ thống đường ống.

Ưu điểm của tê hàn thép carbon DN100

Tê hàn DN100 được đánh giá cao nhờ khả năng chịu áp lực lớn và độ bền cơ học vượt trội. Sau khi hàn hoàn thiện, phụ kiện và đường ống tạo thành một kết cấu gần như liền khối, giúp hạn chế tối đa nguy cơ rò rỉ.

Thép carbon có khả năng chịu tải tốt, ít bị biến dạng khi làm việc trong môi trường áp suất cao hoặc có rung động liên tục. Đồng thời, sản phẩm cũng chịu được nhiệt độ cao, thích hợp cho hệ thống hơi nước và khí nóng.

Một ưu điểm khác là khả năng gia công và hàn thuận tiện. Các đơn vị thi công có thể dễ dàng lắp đặt bằng nhiều phương pháp hàn khác nhau như hàn hồ quang tay, hàn TIG hoặc hàn MIG tùy theo yêu cầu của công trình.

Bên cạnh đó, tê thép carbon có giá thành kinh tế hơn so với phụ kiện inox, giúp tối ưu chi phí đầu tư mà vẫn đảm bảo chất lượng và độ bền.

Ứng dụng của tê hàn DN100

Tê hàn thép carbon DN100 được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước, sản phẩm dùng để chia tuyến ống chính đến các khu vực sử dụng hoặc kết nối các nhánh đường ống trong mạng lưới phân phối.

Đối với hệ thống phòng cháy chữa cháy, tê hàn DN100 thường được lắp trên đường ống chính để cấp nước đến các tuyến ống nhánh, đầu phun sprinkler, trụ cứu hỏa hoặc tủ chữa cháy.

Trong ngành dầu khí, sản phẩm được sử dụng trên các tuyến đường ống vận chuyển dầu, khí tự nhiên và nhiên liệu nhờ khả năng chịu áp lực cao.

Các nhà máy nhiệt điện, xi măng, luyện kim, hóa chất và thực phẩm cũng sử dụng tê hàn DN100 để kết nối các hệ thống dẫn nước làm mát, hơi nóng hoặc khí nén.

Ngoài ra, sản phẩm còn được ứng dụng trong hệ thống HVAC, xử lý nước, đóng tàu, khai khoáng và nhiều công trình cơ điện quy mô lớn.

Lưu ý khi lựa chọn tê hàn DN100

Khi lựa chọn tê hàn DN100, trước tiên cần xác định đúng tiêu chuẩn đường ống để lựa chọn chiều dày SCH phù hợp. Việc sử dụng phụ kiện có chiều dày tương đương với đường ống sẽ giúp mối hàn đạt chất lượng cao và phân bố ứng suất đồng đều.

Ngoài ra, cần lựa chọn đúng vật liệu theo môi trường làm việc. Đối với hệ thống nước, khí nén hoặc PCCC, thép carbon ASTM A234 WPB là lựa chọn phổ biến và kinh tế. Nếu lắp đặt ngoài trời hoặc trong môi trường có độ ẩm cao, nên sơn phủ chống gỉ hoặc mạ kẽm sau gia công để tăng tuổi thọ.

Đối với các dự án yêu cầu nghiệm thu, nên ưu tiên sản phẩm có đầy đủ chứng chỉ CO, CQ và được sản xuất theo tiêu chuẩn ASME B16.9 hoặc ASTM A234 WPB để đảm bảo chất lượng.

Đơn vị cung cấp tê hàn DN100

Hiện nay, tê hàn thép carbon DN100 được phân phối rộng rãi với nhiều quy cách và xuất xứ khác nhau. Một đơn vị cung cấp uy tín sẽ có sẵn các dòng SCH10, SCH20, SCH40, SCH80 và SCH160, đáp ứng nhanh nhu cầu của các công trình dân dụng và công nghiệp.

Ngoài việc đảm bảo nguồn gốc xuất xứ, nhà cung cấp chuyên nghiệp còn hỗ trợ tư vấn lựa chọn đúng quy cách, tiêu chuẩn và vật liệu phù hợp với từng hệ thống, đồng thời cung cấp đầy đủ chứng từ CO, CQ khi khách hàng yêu cầu.

Với kết cấu chắc chắn, khả năng chịu áp lực cao, độ kín tuyệt đối và chi phí đầu tư hợp lý, tê hàn thép carbon DN100 (D114, 4 inch) là lựa chọn tối ưu cho các hệ thống đường ống công nghiệp hiện nay. Sản phẩm không chỉ giúp chia nhánh lưu chất hiệu quả mà còn góp phần nâng cao độ an toàn, giảm chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.
