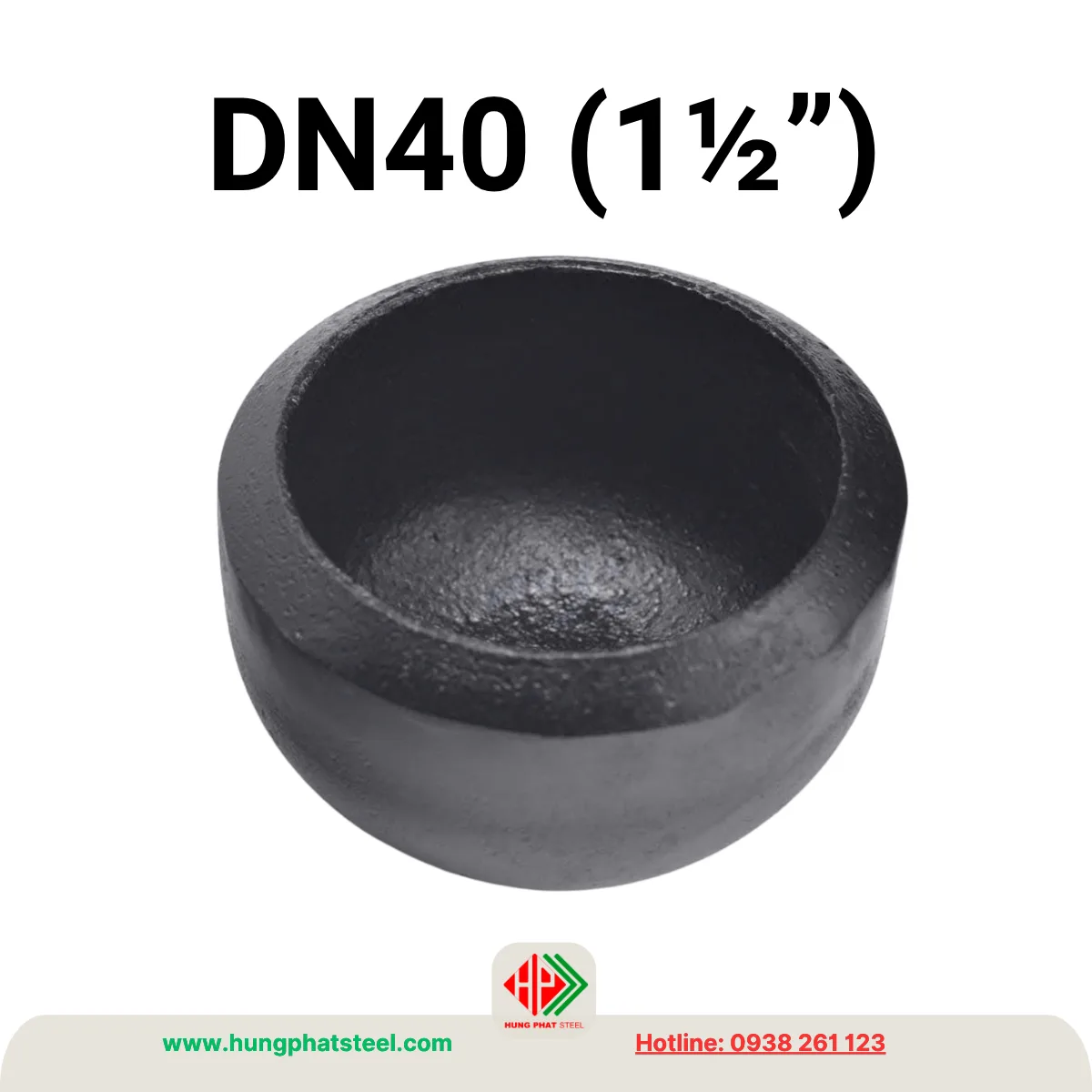

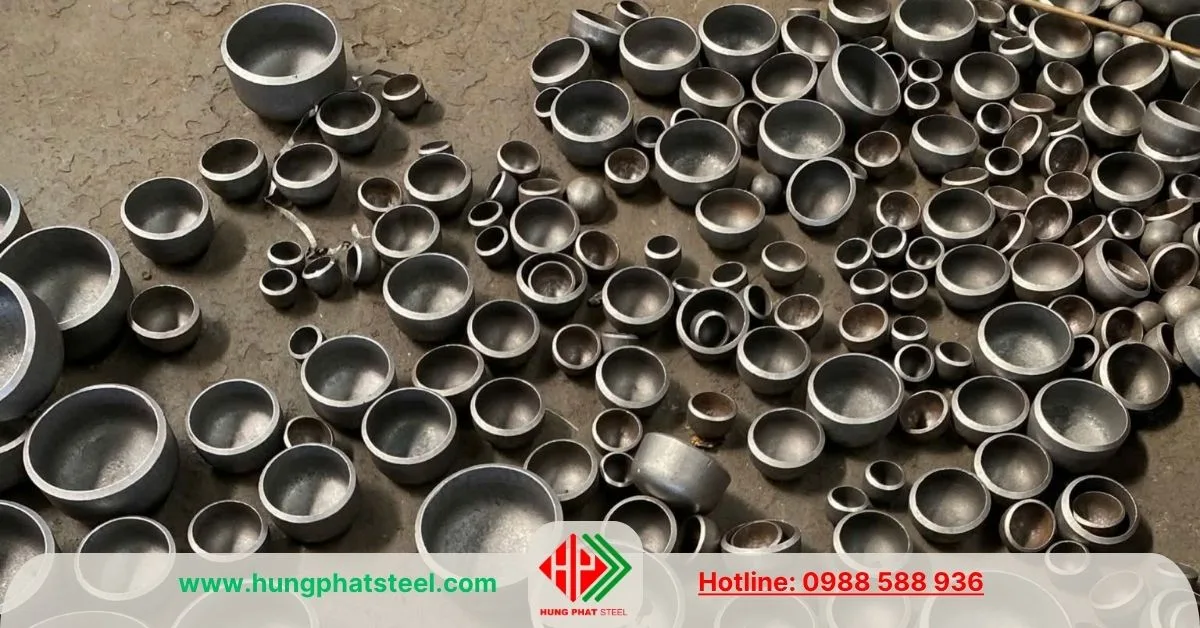

Chén Hàn DN40 (D49)

Mô tả

Chén hàn DN40 là phụ kiện đường ống được sử dụng để hàn bịt kín đầu ống có kích thước danh nghĩa DN40, tương ứng với đường kính ngoài D48.3 mm (thường gọi phi 49). Phụ kiện có dạng hình chén úp, được hàn trực tiếp vào đầu ống nhằm tạo nên một mối nối cố định, kín khít và có khả năng chịu áp lực cao.

Trong các hệ thống đường ống công nghiệp, việc bịt kín các đầu chờ hoặc các nhánh không sử dụng là yêu cầu quan trọng nhằm đảm bảo lưu chất không bị rò rỉ và duy trì áp suất ổn định. Chén hàn DN40 là giải pháp được nhiều đơn vị thi công lựa chọn nhờ kết cấu đơn giản, độ bền cao và khả năng làm việc lâu dài trong nhiều môi trường khác nhau.

Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), khí nén, hơi nóng, dầu khí, hóa chất, nhà máy sản xuất, công trình cơ điện (M&E), nhà xưởng và nhiều lĩnh vực công nghiệp khác.

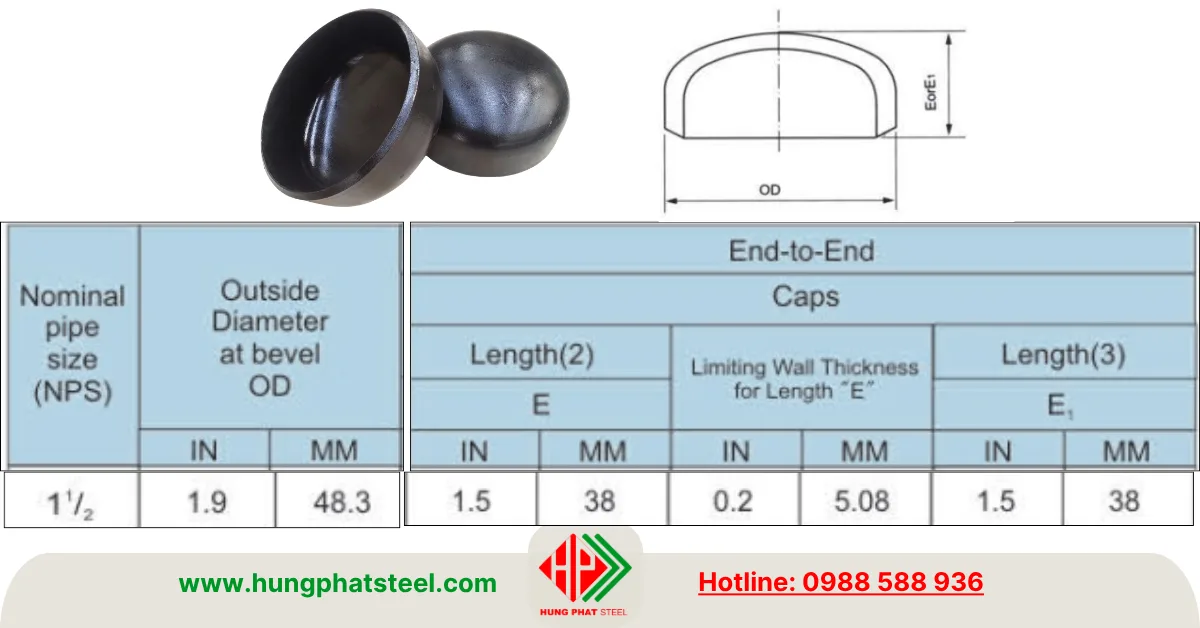

Thông số kỹ thuật chén hàn DN40

Để đảm bảo khả năng lắp ghép chính xác với đường ống thép, chén hàn DN40 được sản xuất theo các tiêu chuẩn quốc tế.

Thông số cơ bản:

• Tên sản phẩm: Chén hàn DN40
• Kích thước danh nghĩa: DN40 (1-1/2 inch)
• Đường kính ngoài phù hợp: D48.3 mm (phi 49)
• Kiểu kết nối: Hàn
• Hình dạng: Chén bịt đầu ống
• Vật liệu: Thép carbon
• Tiêu chuẩn sản xuất: ASME B16.9, MSS SP-75
• Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: Đen, xi kẽm hoặc mạ kẽm nhúng nóng
• Xuất xứ: Trung Quốc, Malaysia, Thái Lan và Việt Nam

Việc lựa chọn đúng tiêu chuẩn và độ dày SCH giúp phụ kiện đồng bộ với đường ống, đảm bảo khả năng chịu áp và tuổi thọ của toàn bộ hệ thống.

Cấu tạo của chén hàn DN40

Chén hàn DN40 có cấu tạo gồm hai phần chính là phần thân và phần miệng hàn.

Phần thân được dập thành dạng bán cầu nhằm phân bố đều áp lực khi hệ thống vận hành. Thiết kế này giúp hạn chế tập trung ứng suất tại một điểm, từ đó nâng cao khả năng chịu áp lực và giảm nguy cơ biến dạng.

Phần miệng được gia công chính xác theo kích thước của ống D48.3 mm, giúp quá trình lắp đặt diễn ra nhanh chóng và tạo mối hàn có độ kín cao. Sau khi hàn hoàn thiện, chén hàn và đường ống trở thành một khối thống nhất, hạn chế tối đa hiện tượng rò rỉ lưu chất.

Các sản phẩm liên quan:
Chén hàn DN32
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN40 theo bề mặt

Tùy theo môi trường làm việc và yêu cầu chống ăn mòn, chén hàn DN40 được chia thành ba loại phổ biến.

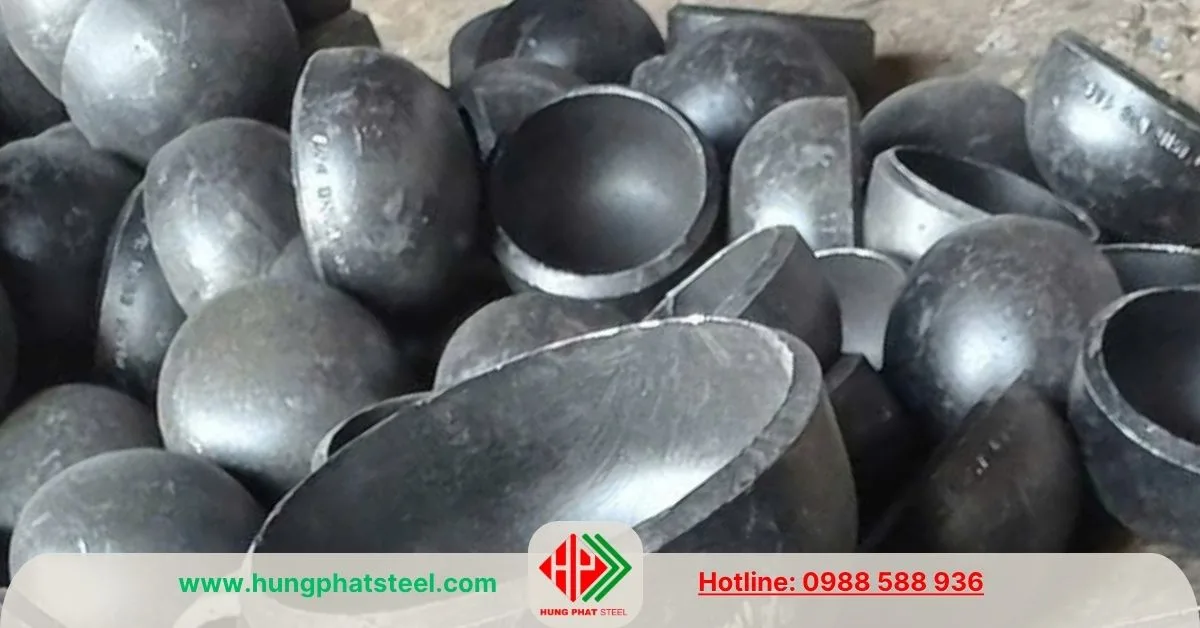

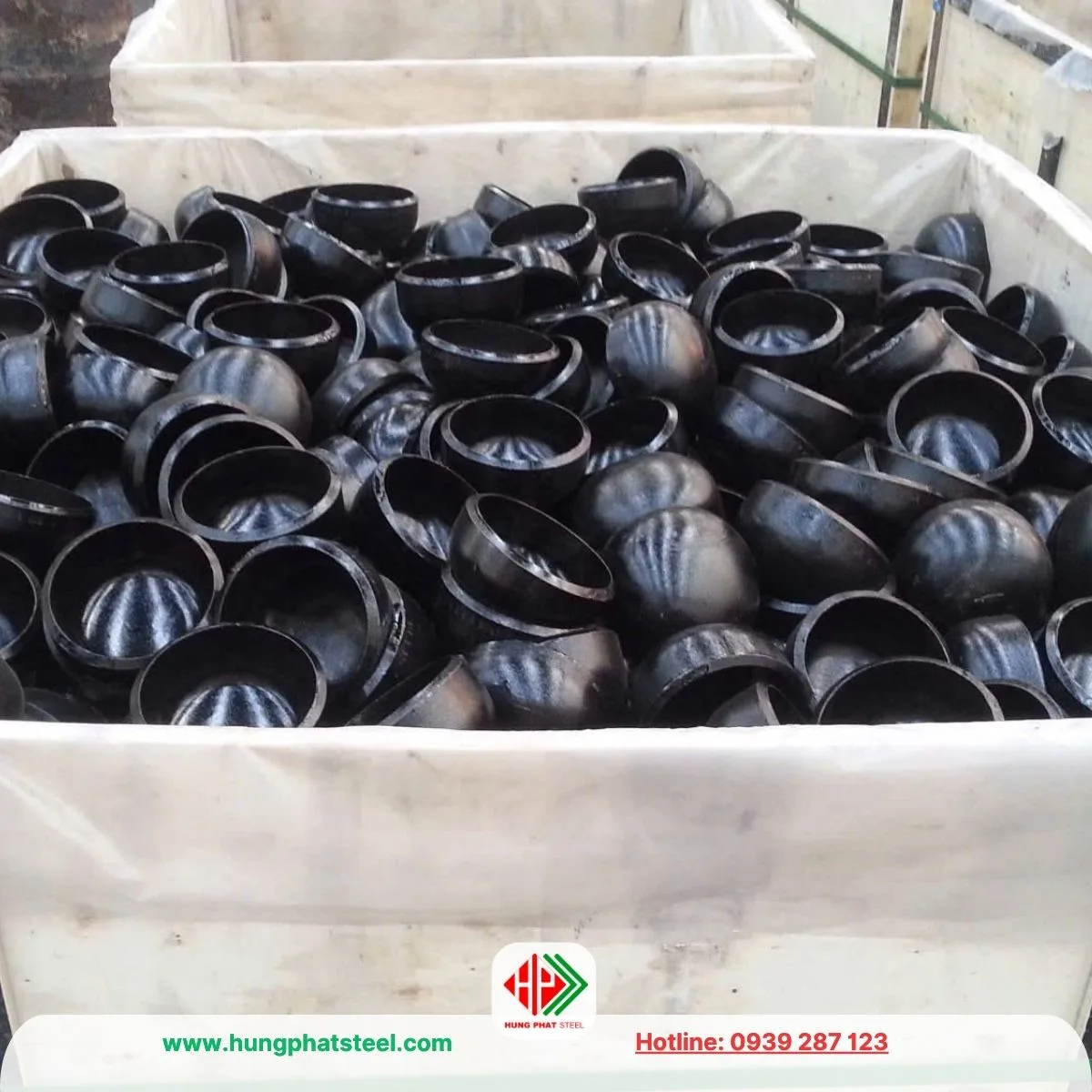

Chén hàn DN40 đen

Đây là loại được sử dụng nhiều nhất hiện nay. Sản phẩm giữ nguyên màu thép carbon sau quá trình sản xuất hoặc được phủ một lớp sơn chống gỉ để bảo vệ trong quá trình lưu kho.

Chén hàn đen phù hợp với các hệ thống lắp đặt trong nhà, đường ống công nghiệp, hệ thống khí nén, cấp thoát nước và PCCC. Ưu điểm nổi bật là giá thành hợp lý, dễ hàn và dễ gia công.

Chén hàn DN40 xi kẽm

Loại này được phủ một lớp kẽm bằng phương pháp mạ điện nhằm tăng khả năng chống oxy hóa và tạo bề mặt sáng đẹp.

Chén hàn xi kẽm thường được sử dụng trong các công trình dân dụng, hệ thống cơ điện, đường ống kỹ thuật hoặc những môi trường có độ ẩm vừa phải. So với thép đen, sản phẩm có khả năng chống gỉ tốt hơn và mang tính thẩm mỹ cao.

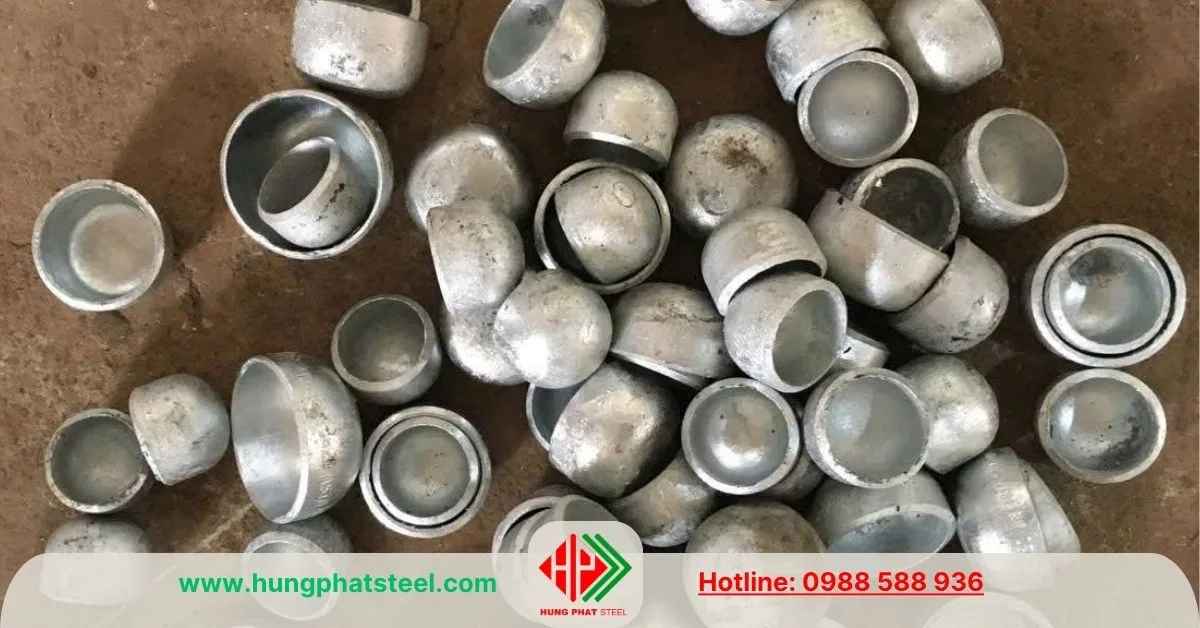

Chén hàn phi 49 mạ kẽm nhúng nóng

Đây là dòng sản phẩm có khả năng chống ăn mòn tốt nhất. Toàn bộ phụ kiện được nhúng trong bể kẽm nóng chảy để tạo lớp phủ dày, bám chắc trên bề mặt thép.

Chén hàn nhúng kẽm được ưu tiên sử dụng cho các công trình ngoài trời, khu vực ven biển, nhà máy hóa chất, hệ thống cấp nước, PCCC ngoài trời và những môi trường có độ ẩm hoặc tính ăn mòn cao. Tuổi thọ của sản phẩm cao hơn đáng kể so với chén hàn đen và xi kẽm.

Phân loại theo độ dày SCH

Ngoài bề mặt, chén hàn DN40 còn được sản xuất với nhiều cấp độ dày khác nhau.

• SCH10: Thành mỏng, phù hợp hệ thống áp suất thấp.
• SCH20: Độ dày trung bình, đáp ứng nhiều công trình dân dụng và công nghiệp nhẹ.
• SCH40: Quy cách thông dụng nhất, cân bằng giữa khả năng chịu áp và chi phí đầu tư.
• SCH80: Thành dày, thích hợp cho hệ thống áp suất cao hoặc nhiệt độ lớn.
• SCH160: Chuyên dùng trong các nhà máy hóa chất, dầu khí và công trình công nghiệp nặng.

Việc lựa chọn đúng tiêu chuẩn SCH sẽ giúp hệ thống vận hành ổn định và đảm bảo an toàn trong thời gian dài.

Ưu điểm của chén hàn DN40

Chén hàn DN40 được đánh giá cao nhờ khả năng tạo mối nối cố định và kín tuyệt đối. Sau khi hàn, phụ kiện không bị lỏng như các kết nối ren, giúp hạn chế rò rỉ và giảm chi phí bảo trì.

Nhờ được chế tạo từ thép carbon chất lượng cao, sản phẩm có khả năng chịu lực, chịu va đập và chịu áp suất tốt. Thiết kế bán cầu giúp phân bố áp lực đồng đều, góp phần tăng độ bền cho toàn bộ hệ thống.

Ngoài ra, chén hàn DN40 còn có tuổi thọ cao, dễ thi công, chi phí đầu tư hợp lý và phù hợp với nhiều loại đường ống thép theo tiêu chuẩn quốc tế.

Ứng dụng của chén hàn DN40

Trong hệ thống cấp nước sinh hoạt và cấp nước công nghiệp, chén hàn DN40 được sử dụng để bịt kín các đầu chờ hoặc kết thúc tuyến ống.

Đối với hệ thống phòng cháy chữa cháy, sản phẩm được lắp đặt tại các nhánh dự phòng, đầu thử áp hoặc các tuyến chưa sử dụng nhằm duy trì áp lực ổn định trong đường ống.

Trong ngành dầu khí, hóa chất và năng lượng, chén hàn DN40 giúp ngăn chặn thất thoát lưu chất, đảm bảo an toàn cho hệ thống làm việc dưới áp suất và nhiệt độ cao.

Ngoài ra, phụ kiện còn được sử dụng trong nhà máy thực phẩm, hệ thống khí nén, hơi nước, dây chuyền sản xuất, công trình hạ tầng kỹ thuật và nhiều dự án cơ điện khác.

Những lưu ý khi lựa chọn và lắp đặt

Để đảm bảo hiệu quả sử dụng, cần lựa chọn chén hàn đúng kích thước DN40 tương ứng với đường kính ngoài D48.3 mm của đường ống. Đồng thời, độ dày SCH của chén hàn nên đồng bộ với đường ống để đảm bảo khả năng chịu áp và độ bền của mối nối.

Trước khi hàn, bề mặt đầu ống cần được làm sạch dầu mỡ, bụi bẩn và lớp oxy hóa. Quá trình hàn phải được thực hiện đúng kỹ thuật nhằm tạo mối hàn ngấu đều và kín khít. Sau khi hoàn thiện, nên tiến hành kiểm tra ngoại quan và thử áp nếu công trình có yêu cầu kỹ thuật cao.

Thép Hùng Phát – Đơn vị cung cấp chén hàn DN40 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN40 (D49) bằng thép carbon với đầy đủ các tiêu chuẩn SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm có các lựa chọn bề mặt gồm đen, xi kẽm và mạ kẽm nhúng nóng, đáp ứng đa dạng yêu cầu của các công trình dân dụng và công nghiệp.

Bên cạnh chén hàn DN40, Thép Hùng Phát còn cung cấp đầy đủ co hàn, tê hàn, côn giảm hàn, măng sông hàn, mặt bích và nhiều phụ kiện đường ống khác với đầy đủ chứng từ CO-CQ, nguồn gốc xuất xứ rõ ràng. Nhờ nguồn hàng luôn sẵn kho, giá thành cạnh tranh và đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, Thép Hùng Phát là đối tác tin cậy của nhiều nhà thầu, đơn vị cơ điện và doanh nghiệp trên toàn quốc.
