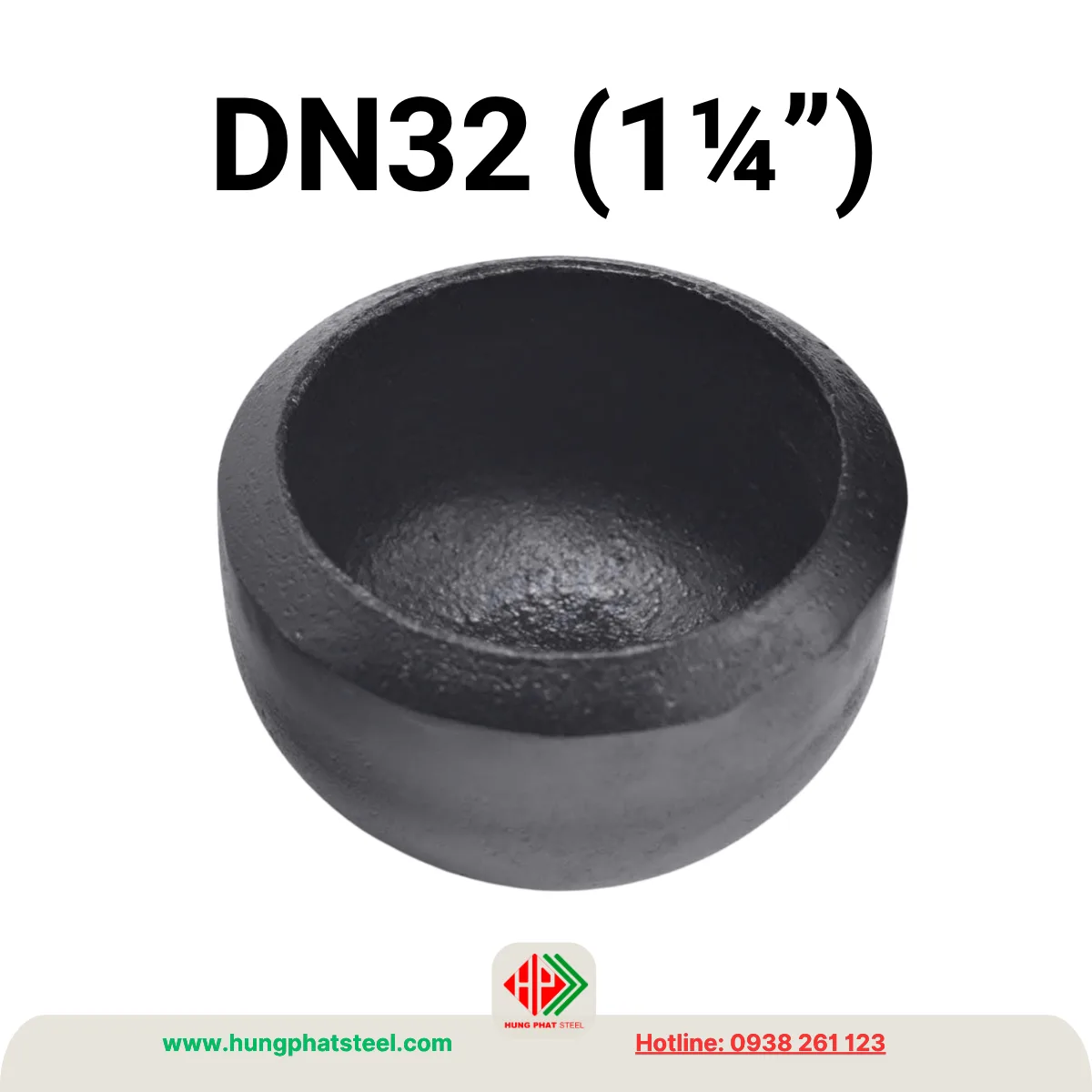

Chén Hàn DN32 (D42)

Mô tả

Chén hàn DN32 (còn gọi là bịt chụp phi 42) là phụ kiện đường ống dùng để hàn bịt kín đầu ống thép DN32 (D42.2 mm) bằng phương pháp hàn.

• Phụ kiện có dạng hình chén úp, bao phủ toàn bộ miệng ống và được hàn cố định nhằm tạo thành một đầu bịt kín tuyệt đối.
• Sau khi hoàn thiện mối hàn, chén hàn trở thành một phần của hệ thống đường ống, giúp ngăn dòng lưu chất thoát ra ngoài và đảm bảo khả năng chịu áp lực cao.

Chén Hàn DN32 (D42) – Đầu bịt ống thép

Trong ngành cơ điện (M&E), cấp thoát nước, phòng cháy chữa cháy (PCCC), dầu khí và công nghiệp chế tạo, chén hàn DN32 được sử dụng rất phổ biến để bịt các đầu chờ, đường ống dự phòng hoặc các tuyến ống không còn sử dụng. So với các loại nắp bịt ren, chén hàn mang lại độ kín khít tốt hơn, tuổi thọ cao hơn và phù hợp với các hệ thống làm việc trong điều kiện áp suất lớn.

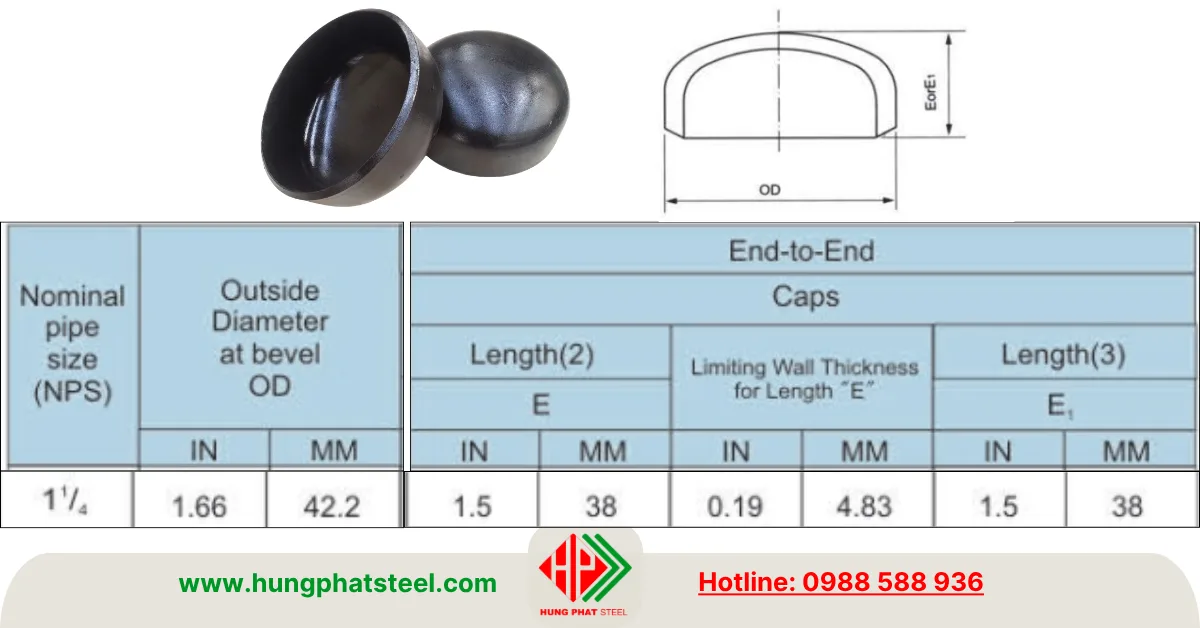

Thông số kỹ thuật

Chén hàn DN32 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép chính xác với đường ống.

Thông số cơ bản:

• Kích thước danh nghĩa: DN32
• NPS: 1¼” (inch)
• Đường kính ngoài ống: 42.2 mm (D42)
• Kiểu kết nối: Hàn
• Hình dạng: Chén bịt đầu ống
• Tiêu chuẩn sản xuất: ASME B16.9, MSS SP-75
• Vật liệu: Thép carbon
• Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: sơn đen hoặc mạ kẽm chống gỉ
• Xuất xứ: Trung Quốc, Malaysia, Thái Lan, Hàn Quốc, Nhật Bản, Việt Nam…

Việc lựa chọn đúng độ dày SCH giúp phụ kiện đồng bộ với đường ống, đảm bảo khả năng chịu áp lực và tuổi thọ của toàn hệ thống.

Cấu tạo của chén hàn DN32

Mặc dù có kết cấu khá đơn giản nhưng chén hàn DN32 được thiết kế nhằm đáp ứng yêu cầu chịu lực và chịu áp cao.

Phần miệng chén được gia công theo đúng đường kính ngoài của ống thép DN32 để quá trình hàn diễn ra thuận lợi. Phần thân có dạng bán cầu giúp phân bố áp lực đồng đều lên toàn bộ bề mặt, hạn chế hiện tượng tập trung ứng suất tại một điểm.

Độ dày của sản phẩm được chế tạo tương ứng với từng tiêu chuẩn SCH nhằm đảm bảo khả năng chịu áp theo thiết kế của hệ thống.

Các sản phẩm liên quan:
Chén hàn DN25
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn phi 42 theo bề mặt

Để đáp ứng nhiều điều kiện làm việc khác nhau, chén hàn DN32 được sản xuất với ba loại bề mặt phổ biến gồm chén hàn đen, chén hàn xi kẽm và chén hàn mạ kẽm nhúng nóng. Mỗi loại đều có đặc điểm riêng về khả năng chống ăn mòn, tuổi thọ và phạm vi ứng dụng.

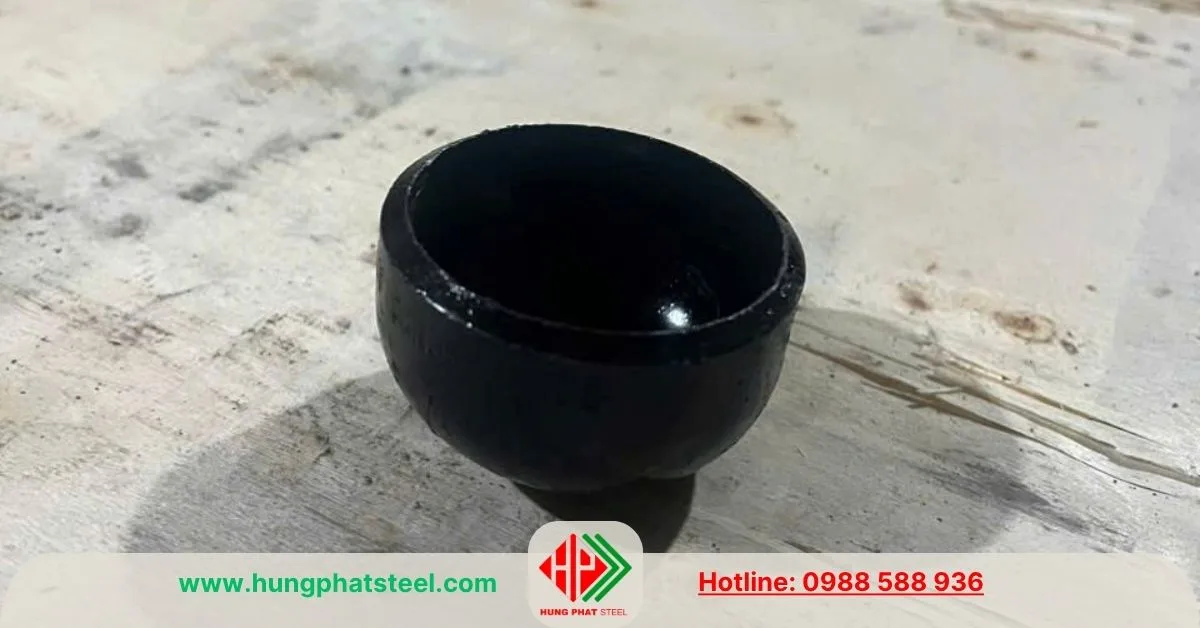

Chén hàn phi 42 đen

Chén hàn đen là loại được sản xuất từ thép carbon và giữ nguyên màu sắc tự nhiên của vật liệu sau quá trình gia công. Một số sản phẩm có thể được phủ thêm lớp sơn chống gỉ để bảo vệ trong quá trình lưu kho và vận chuyển.

Đây là dòng sản phẩm được sử dụng nhiều nhất trong các hệ thống đường ống đặt trong nhà hoặc môi trường khô ráo, nơi không chịu tác động trực tiếp của nước mưa hay hóa chất ăn mòn. Chén hàn đen có giá thành kinh tế, dễ hàn, dễ gia công và phù hợp với các hệ thống cấp thoát nước, khí nén, đường ống công nghiệp, kết cấu thép và phòng cháy chữa cháy.

Chén hàn phi 42 xi kẽm

Chén hàn xi kẽm là sản phẩm được phủ một lớp kẽm bằng phương pháp mạ điện (Electro Galvanized). Lớp mạ có độ dày vừa phải, bề mặt sáng bóng và đồng đều, giúp tăng khả năng chống oxy hóa tốt hơn so với thép đen.

Loại phụ kiện này thường được sử dụng trong môi trường có độ ẩm trung bình, các hệ thống đường ống trong nhà, hệ thống cơ điện (M&E), điều hòa không khí, đường ống kỹ thuật và các công trình dân dụng. Ưu điểm của chén hàn xi kẽm là tính thẩm mỹ cao, giá thành hợp lý và khả năng chống gỉ tốt trong điều kiện làm việc thông thường.

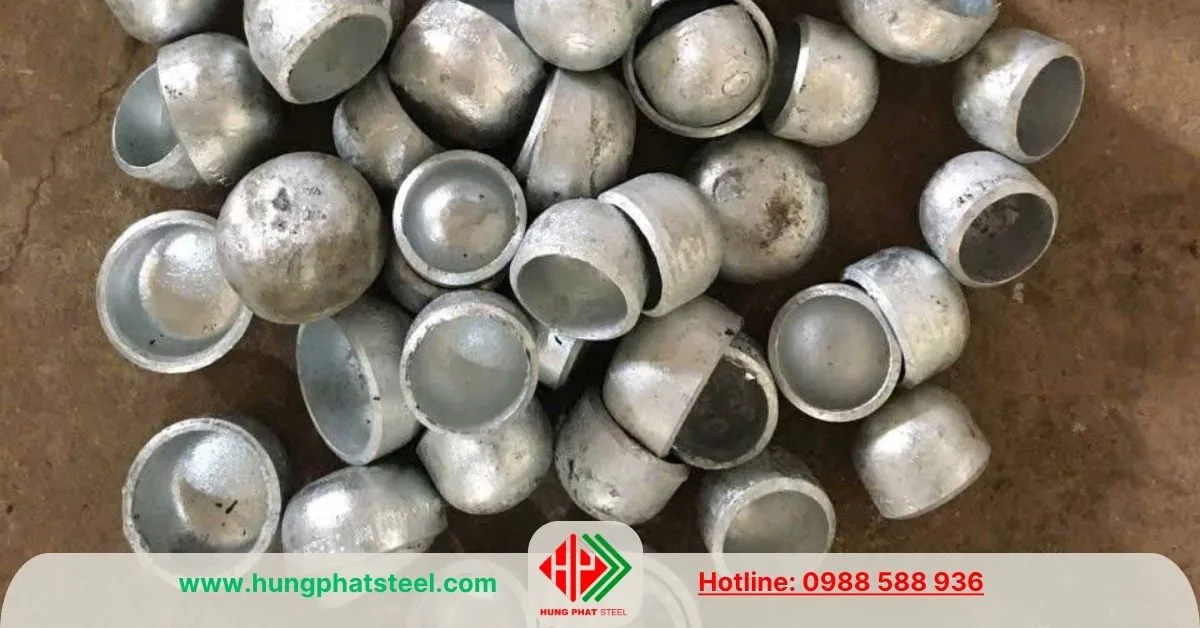

Chén hàn phi 42 mạ kẽm nhúng nóng

Chén hàn mạ kẽm nhúng nóng được sản xuất bằng cách nhúng toàn bộ phụ kiện vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Quá trình này tạo nên lớp phủ kẽm dày, bám chắc vào bề mặt thép, mang lại khả năng chống ăn mòn vượt trội.

Đây là lựa chọn phù hợp cho các hệ thống lắp đặt ngoài trời, khu vực ven biển, nhà máy hóa chất, công trình hạ tầng, hệ thống cấp nước, PCCC ngoài trời và các môi trường có độ ẩm hoặc tính ăn mòn cao. So với chén hàn đen và xi kẽm, chén hàn nhúng kẽm có tuổi thọ cao hơn đáng kể, giảm chi phí bảo trì và kéo dài thời gian sử dụng của toàn bộ hệ thống đường ống.

Phân loại chén hàn DN32 theo độ dày SCH

Chén hàn DN32 SCH10

Đây là dòng phụ kiện thành mỏng, trọng lượng nhẹ, thường sử dụng trong các hệ thống áp suất thấp như cấp nước, thông gió hoặc đường ống công nghiệp nhẹ.

Chén hàn DN32 SCH20

Có độ dày lớn hơn SCH10, thích hợp cho các hệ thống yêu cầu độ bền cao hơn nhưng vẫn đảm bảo tính kinh tế.

Chén hàn DN32 SCH40

SCH40 là quy cách được sử dụng phổ biến nhất hiện nay. Sản phẩm đáp ứng tốt hầu hết các hệ thống cấp thoát nước, PCCC, khí nén và đường ống công nghiệp.

Chén hàn DN32 SCH80

Được thiết kế với thành dày hơn, phù hợp cho các hệ thống áp suất lớn, nhiệt độ cao hoặc môi trường làm việc khắc nghiệt.

Chén hàn DN32 SCH160

Đây là loại chịu áp rất cao, thường được sử dụng trong ngành dầu khí, hóa chất hoặc các nhà máy công nghiệp nặng.

Ưu điểm của chén hàn DN32

Một trong những lý do khiến chén hàn DN32 được sử dụng rộng rãi là khả năng tạo mối liên kết bền vững với đường ống.

Sau khi hàn, phụ kiện gần như không thể bị lỏng hoặc bung trong quá trình vận hành. Điều này giúp hạn chế tối đa hiện tượng rò rỉ lưu chất, đặc biệt ở các hệ thống có áp lực cao hoặc rung động liên tục.

Ngoài ra, kết cấu bán cầu giúp phân tán lực đều trên toàn bộ bề mặt nên khả năng chịu áp tốt hơn nhiều so với các kiểu bịt đầu khác.

Chén hàn bằng thép carbon còn có độ bền cơ học cao, chịu va đập tốt, dễ thi công và chi phí đầu tư hợp lý.

Ứng dụng của chén hàn DN32

Chén hàn DN32 xuất hiện trong rất nhiều hệ thống đường ống công nghiệp.

Trong hệ thống cấp nước, phụ kiện được dùng để bịt các đầu chờ hoặc kết thúc tuyến ống.

Đối với hệ thống phòng cháy chữa cháy, chén hàn được lắp tại các đầu thử áp hoặc các nhánh dự phòng nhằm đảm bảo duy trì áp lực trong đường ống.

Trong các nhà máy sản xuất, chén hàn giúp bịt kín các tuyến ống chưa sử dụng hoặc các đầu chờ để phục vụ việc mở rộng hệ thống trong tương lai.

Đối với ngành dầu khí, hóa chất và năng lượng, sản phẩm góp phần đảm bảo độ kín tuyệt đối, hạn chế thất thoát lưu chất và nâng cao mức độ an toàn trong vận hành.

Hướng dẫn lựa chọn chén hàn DN32

Để lựa chọn đúng sản phẩm, trước tiên cần xác định chính xác đường kính ống đang sử dụng.

Tiếp theo là lựa chọn độ dày SCH tương ứng với đường ống nhằm đảm bảo khả năng chịu áp đồng bộ.

Ngoài ra, khách hàng cũng nên kiểm tra tiêu chuẩn sản xuất, vật liệu chế tạo và nguồn gốc xuất xứ để đảm bảo chất lượng công trình.

Đối với các dự án lớn, nên yêu cầu đầy đủ chứng từ CO-CQ nhằm phục vụ công tác nghiệm thu.

Lưu ý khi lắp đặt

Trước khi hàn, đầu ống cần được vệ sinh sạch dầu mỡ, bụi bẩn và lớp gỉ sét.

Trong quá trình hàn phải căn chỉnh chính xác vị trí chén hàn để mối hàn đều và đạt độ ngấu theo yêu cầu kỹ thuật.

Sau khi hoàn thiện cần tiến hành kiểm tra ngoại quan, thử kín hoặc thử áp trước khi đưa hệ thống vào vận hành.

Việc thi công đúng quy trình sẽ giúp tăng tuổi thọ cho cả phụ kiện và đường ống.

Mua chén hàn DN32 ở đâu uy tín?

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN32 bằng thép carbon với đầy đủ các tiêu chuẩn SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm được nhập khẩu từ những nhà sản xuất uy tín, có đầy đủ chứng nhận CO-CQ, đáp ứng các tiêu chuẩn ASME B16.9 và MSS SP-75.

Ngoài chén hàn DN32, Thép Hùng Phát còn cung cấp đầy đủ co hàn, tê hàn, bầu giảm hàn, măng sông hàn, mặt bích và nhiều phụ kiện đường ống khác phục vụ các công trình cấp thoát nước, PCCC, dầu khí, nhà máy và cơ điện trên toàn quốc.

Với nguồn hàng luôn sẵn kho, giá cạnh tranh và đội ngũ tư vấn giàu kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp vật tư chất lượng, giao hàng nhanh và đáp ứng tiến độ cho mọi dự án.
