Chén Hàn DN200 (D219, 8icnh)

Mô tả

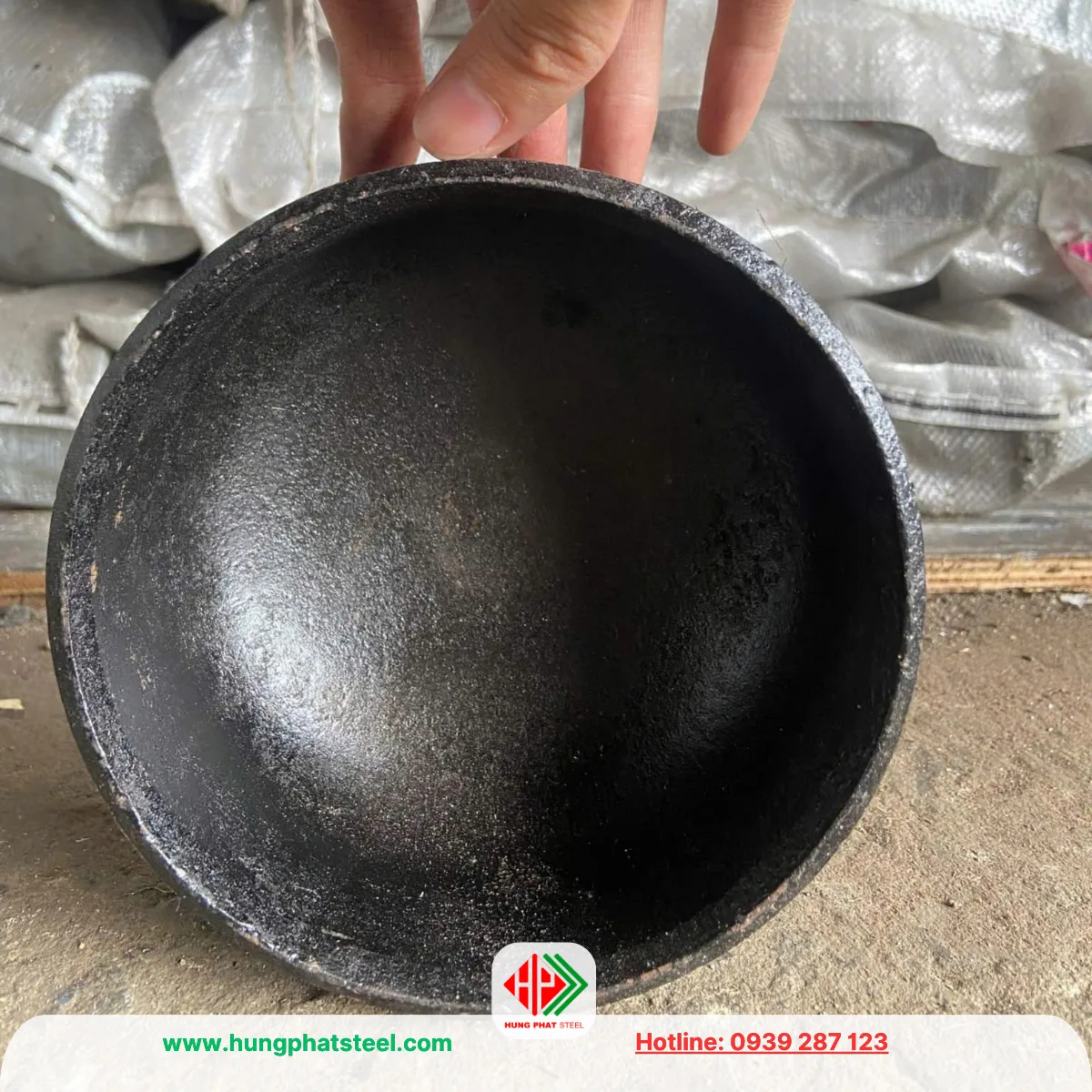

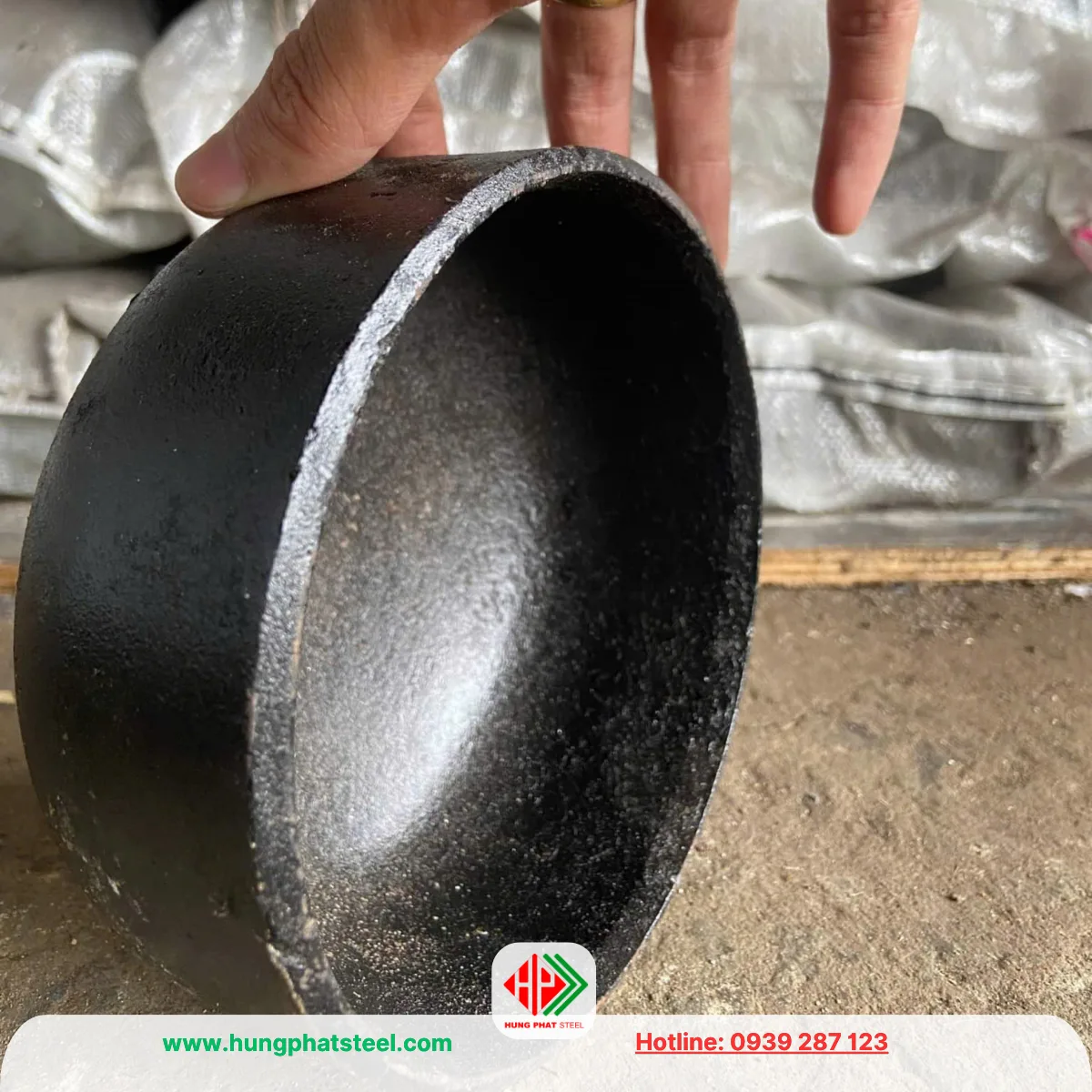

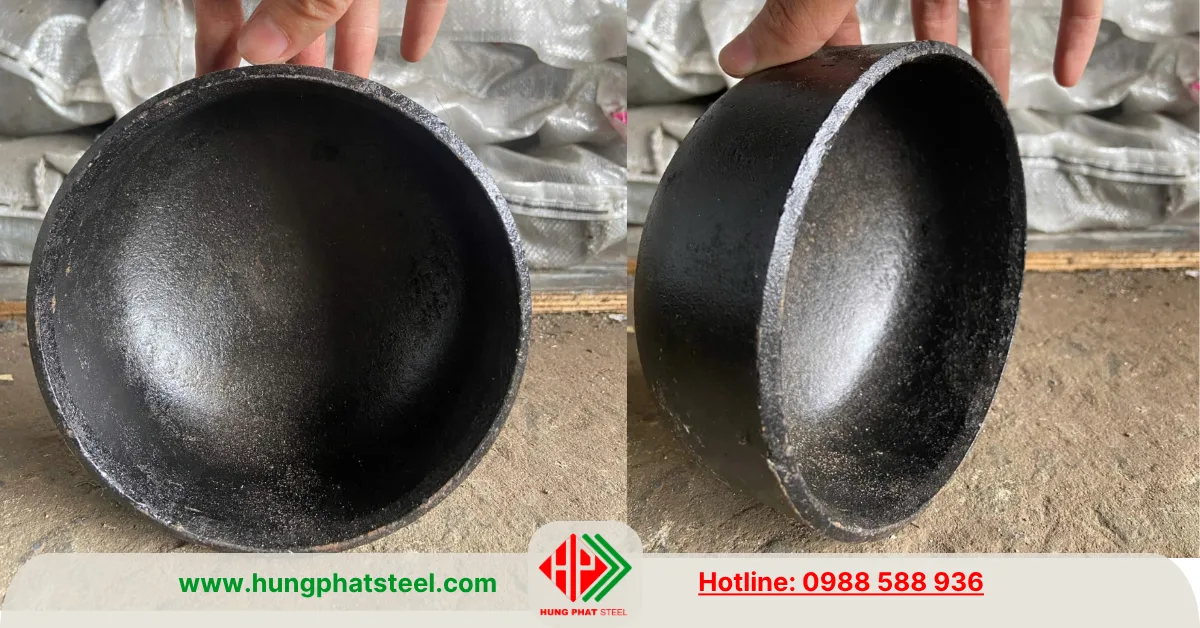

Chén hàn DN200 là phụ kiện đường ống bằng chất liệu thép được sử dụng để bịt kín đầu ống thép DN200, tương ứng với đường kính ngoài D219.1 mm (8 inch).

Phụ kiện có dạng hình chỏm cầu hoặc bán cầu, được hàn trực tiếp vào đầu ống nhằm tạo thành mối nối kín hoàn toàn, giúp ngăn dòng lưu chất thoát ra ngoài và duy trì áp suất làm việc ổn định.

Khác với các loại nắp bịt ren có thể tháo lắp nhiều lần, chén hàn được liên kết bằng phương pháp hàn nên có độ bền cơ học cao hơn, chịu được rung động, áp lực và nhiệt độ lớn. Đây là loại phụ kiện không thể thiếu trong các hệ thống đường ống công nghiệp yêu cầu độ kín tuyệt đối.

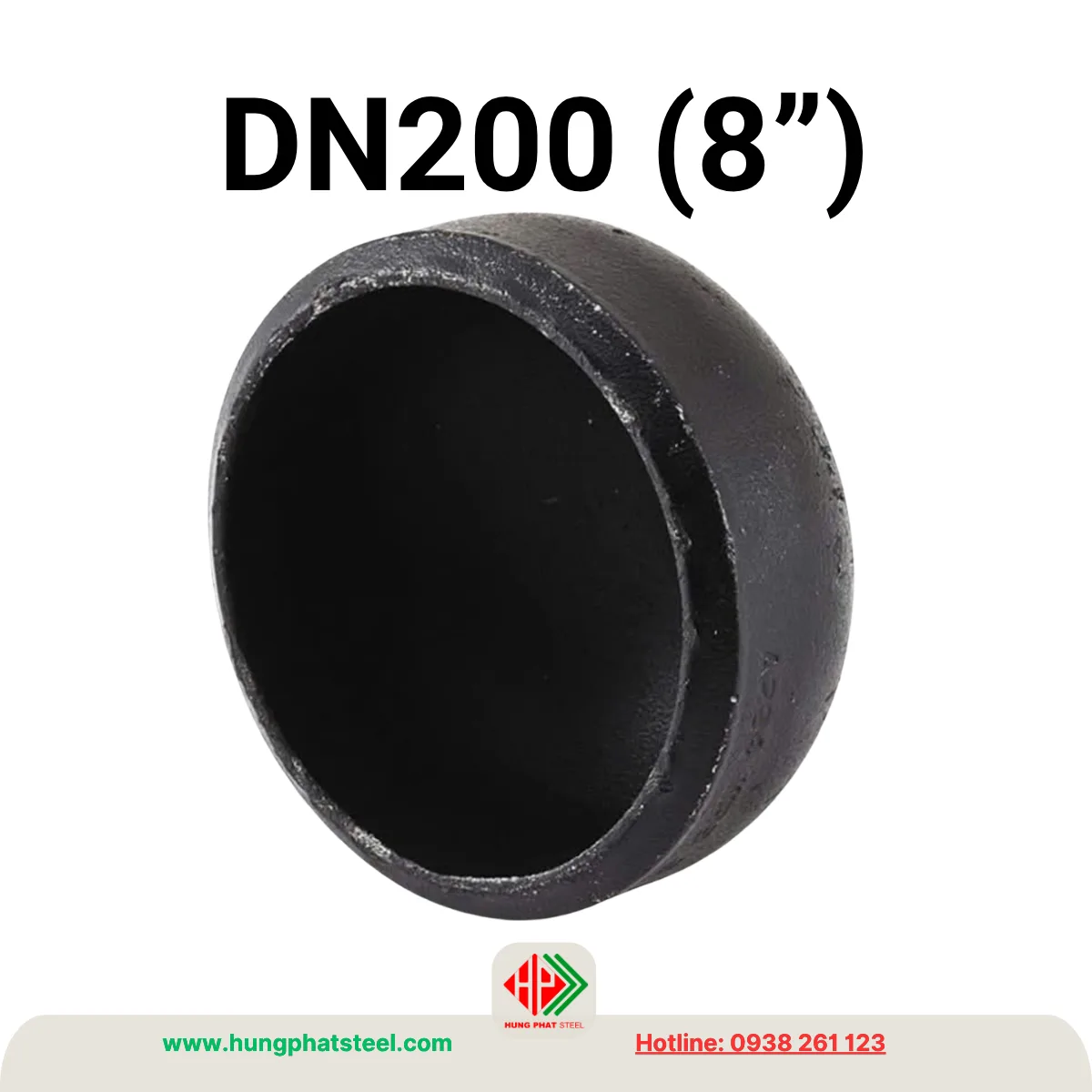

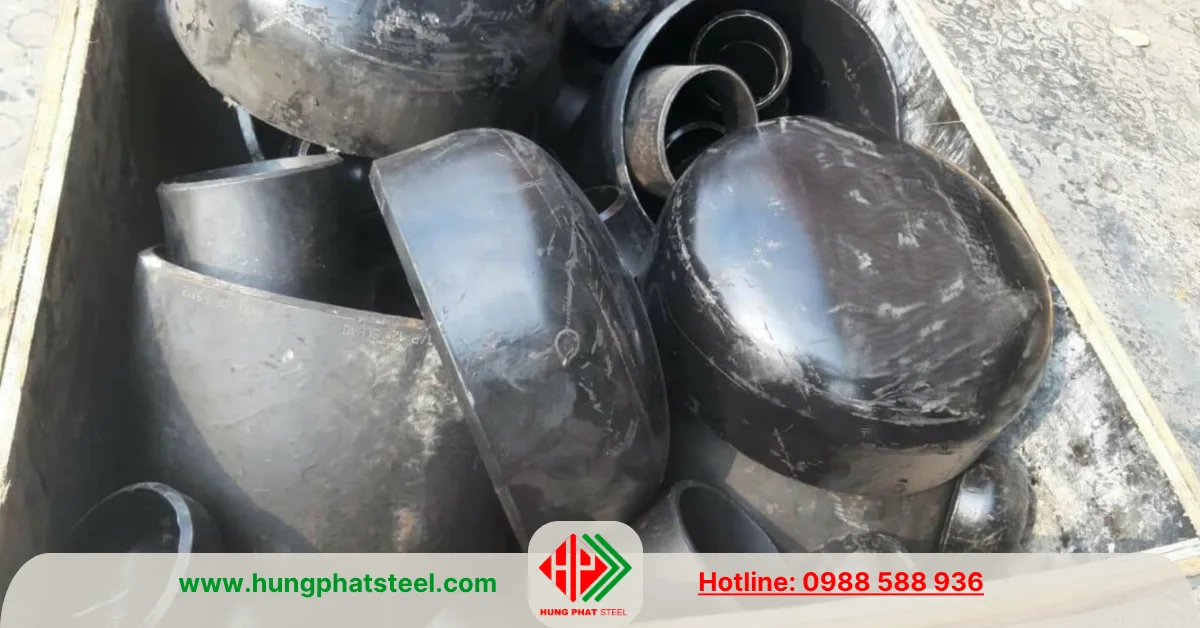

Sản phẩm: Chén hàn DN200 (D219, 8″)

Hiện nay, chén hàn DN200 được ứng dụng rộng rãi trong hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), dầu khí, nhiệt điện, hóa chất, khí nén, hơi nước, xử lý nước thải, đóng tàu, xi măng và nhiều lĩnh vực công nghiệp khác.

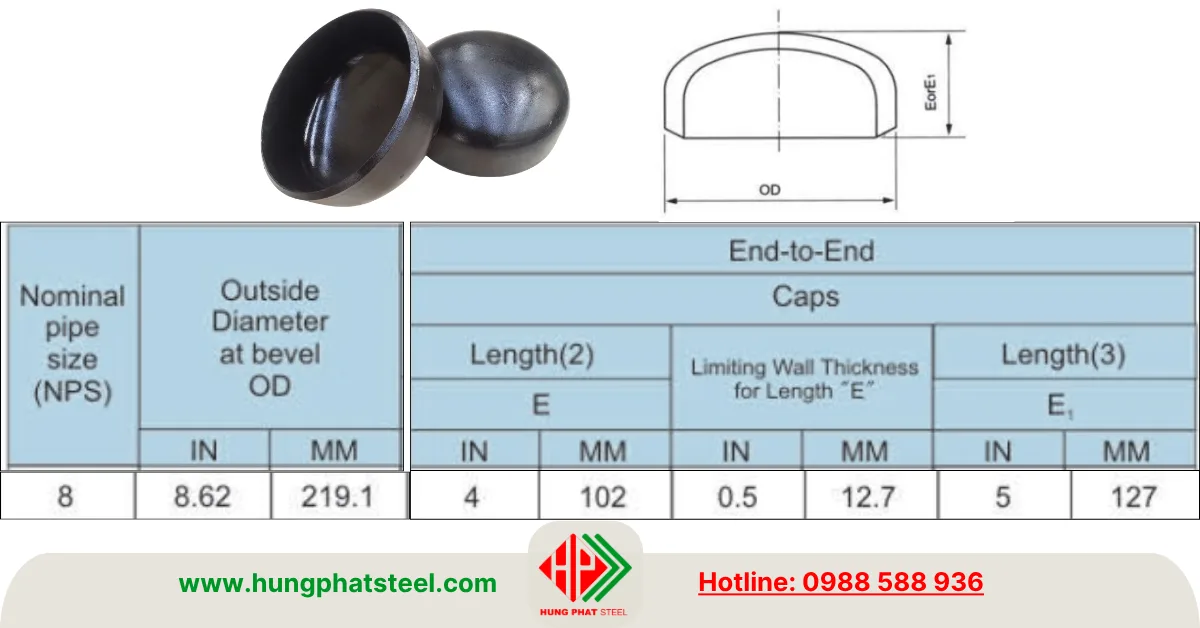

Mô tả kỹ thuật

Để đảm bảo khả năng lắp ghép chính xác với đường ống, chén hàn DN200 được sản xuất theo các tiêu chuẩn quốc tế. Dưới đây là mô tả kỹ thuật sơ bộ của sản phẩm này:

• Tên sản phẩm: Chén hàn DN200 (bịt chụp phi 219)
• Kích thước danh nghĩa: DN200
• Kích cỡ NPS: 8″ inch

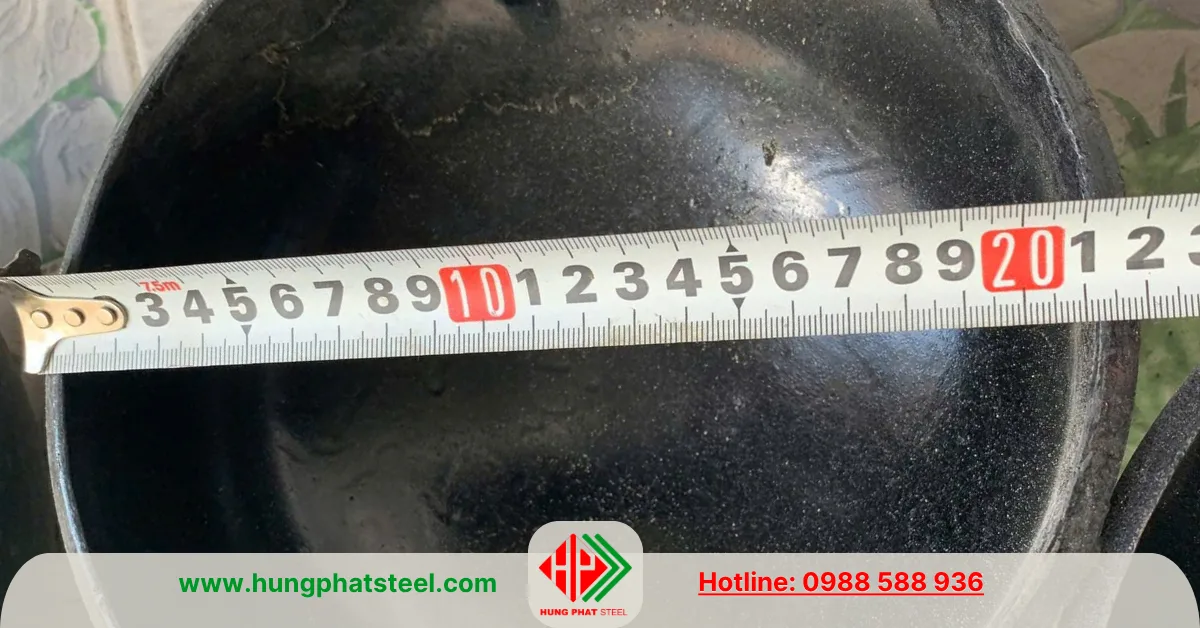

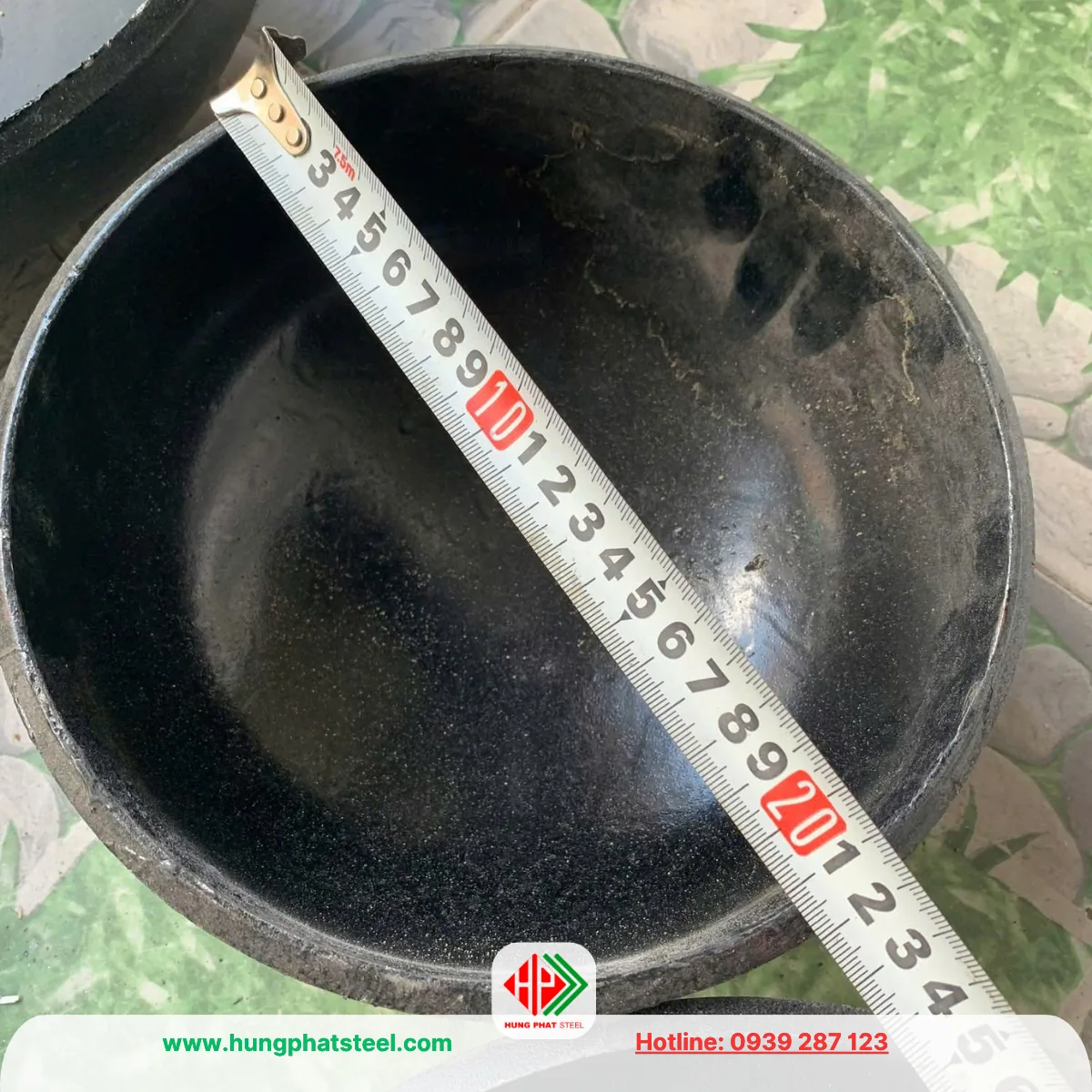

• Đường kính ngoài phù hợp: D219.1 mm
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Vật liệu: Thép carbon
• Tiêu chuẩn sản xuất: ASME B16.9
• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: Đen, xi kẽm, mạ kẽm nhúng nóng
• Xuất xứ: Việt Nam, Trung Quốc

Tùy vào yêu cầu kỹ thuật của từng công trình, khách hàng có thể lựa chọn độ dày và bề mặt phù hợp nhằm đảm bảo tuổi thọ cũng như khả năng chịu áp của hệ thống.

Đặc điểm cấu tạo

Chén hàn DN200 được chế tạo từ thép carbon bằng phương pháp dập nóng hoặc dập nguội tùy theo quy cách. Hình dạng bán cầu giúp phân bố lực đồng đều trên toàn bộ bề mặt, giảm hiện tượng tập trung ứng suất khi hệ thống làm việc dưới áp suất lớn.

Phần mép hàn được gia công chính xác để ôm khít đầu ống D219.1 mm, giúp quá trình hàn diễn ra thuận lợi và tạo nên mối liên kết chắc chắn. Sau khi hoàn thiện, chén hàn trở thành một phần của đường ống, hạn chế tối đa nguy cơ rò rỉ trong suốt quá trình vận hành.

Các sản phẩm liên quan:
Chén hàn DN150
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN200 (Phi 219)

Trên thị trường hiện nay, chén hàn DN200 được phân loại theo nhiều tiêu chí khác nhau như bề mặt, độ dày, vật liệu và xuất xứ. Việc hiểu rõ từng loại sẽ giúp lựa chọn đúng sản phẩm phù hợp với yêu cầu kỹ thuật và môi trường sử dụng.

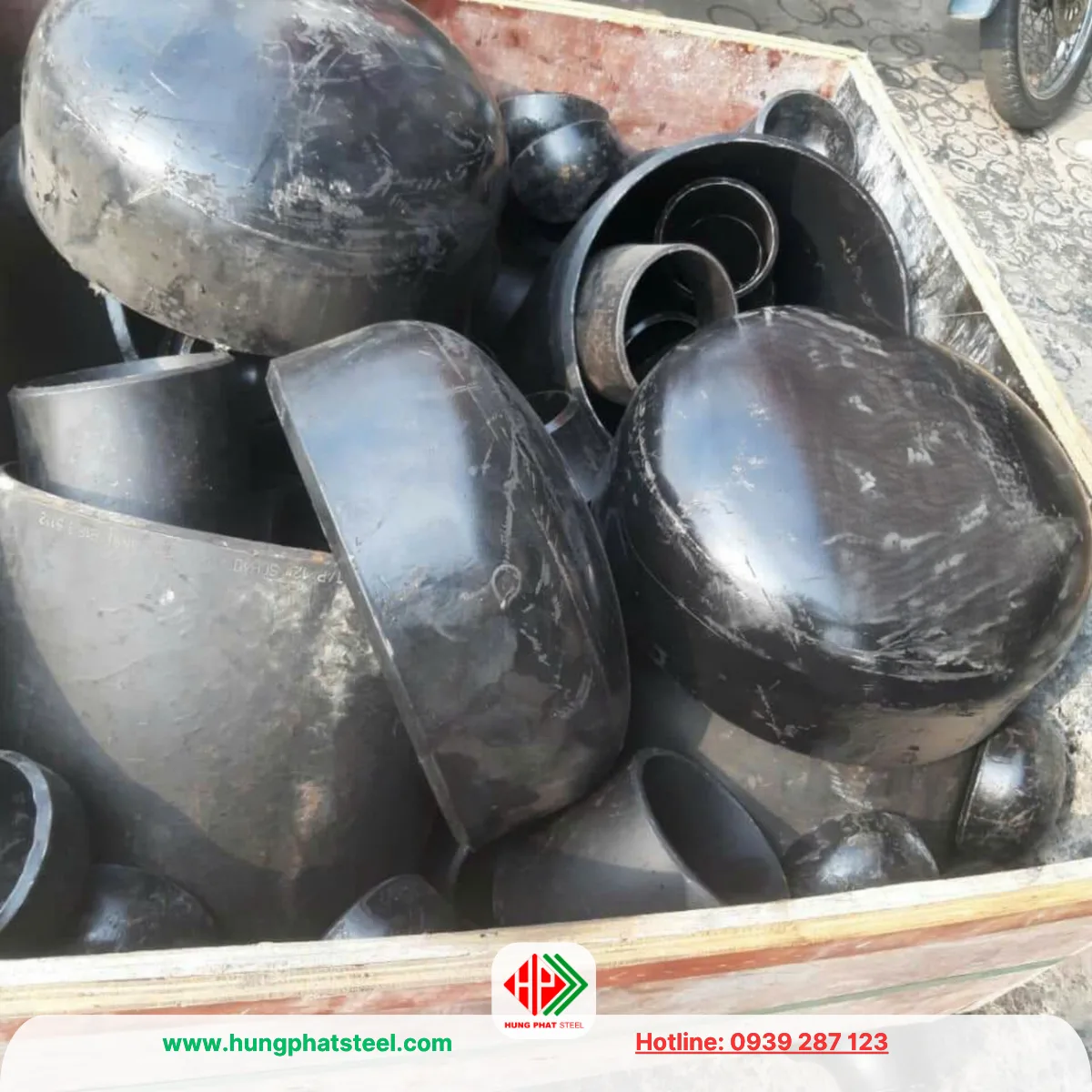

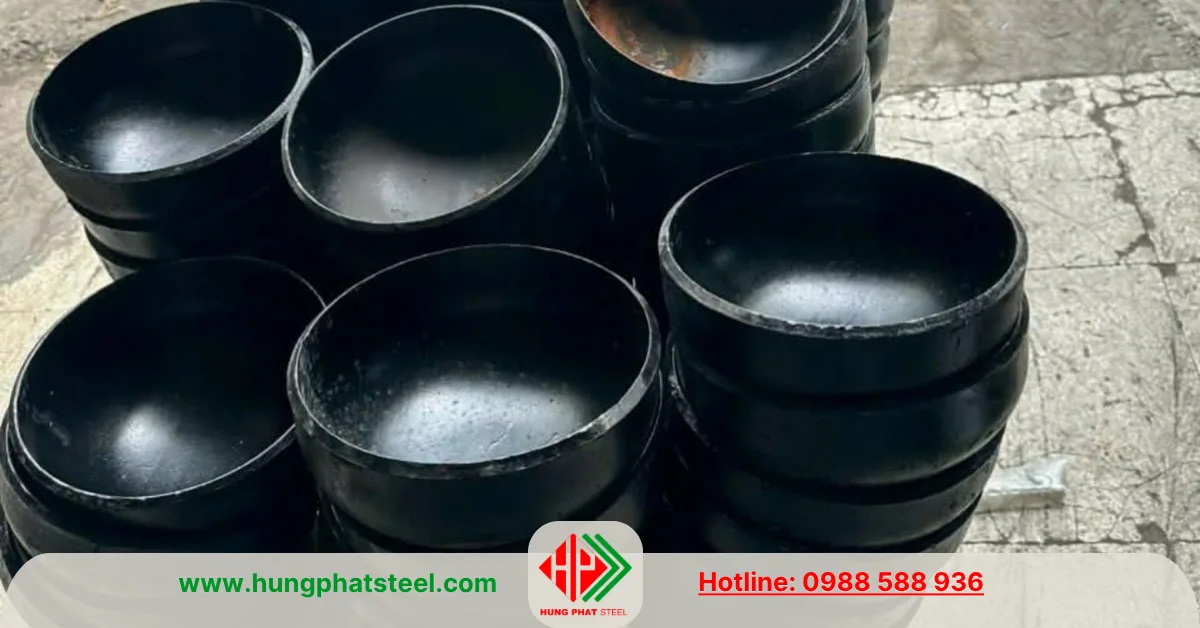

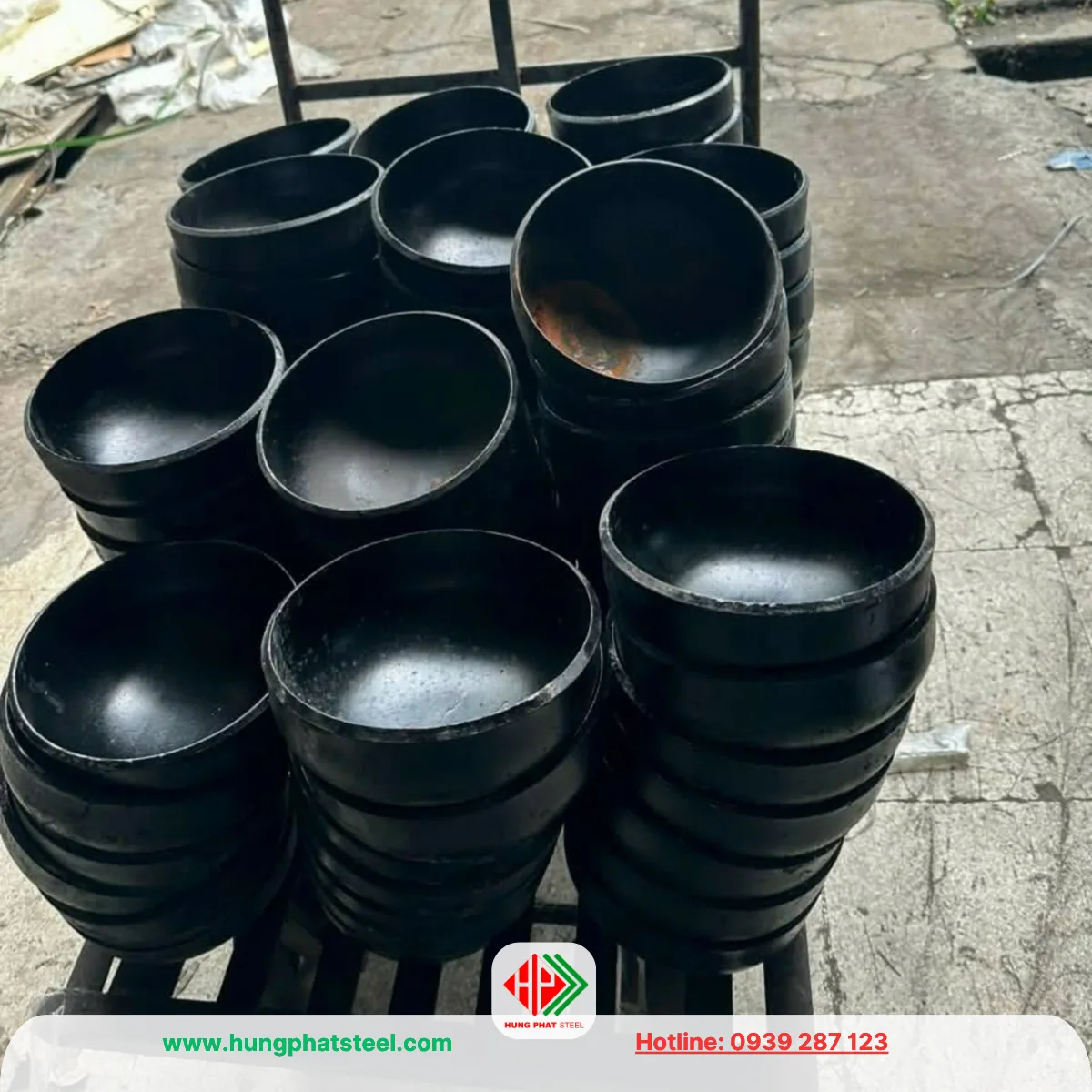

Chén hàn DN200 đen

Đây là dòng sản phẩm được tiêu thụ nhiều nhất trong các công trình công nghiệp.

Bề mặt giữ nguyên màu thép carbon hoặc được phủ lớp dầu chống gỉ nhằm bảo vệ trong quá trình lưu kho và vận chuyển. Chén hàn đen có ưu điểm là giá thành thấp, dễ gia công, dễ hàn và đáp ứng tốt các hệ thống đặt trong nhà hoặc môi trường ít bị ăn mòn.

Loại này thường được sử dụng trong hệ thống khí nén, hơi nước, cấp thoát nước, đường ống công nghiệp, PCCC và các nhà máy sản xuất.

Chén hàn DN200 xi kẽm

Chén hàn xi kẽm được phủ một lớp kẽm bằng phương pháp mạ điện. Lớp phủ có độ dày vừa phải, tạo bề mặt sáng bóng và giúp tăng khả năng chống oxy hóa so với thép đen.

Sản phẩm phù hợp với các công trình dân dụng, trung tâm thương mại, hệ thống cơ điện (M&E), nhà xưởng và các khu vực có độ ẩm trung bình. Bên cạnh khả năng chống gỉ, lớp xi kẽm còn giúp nâng cao tính thẩm mỹ của phụ kiện.

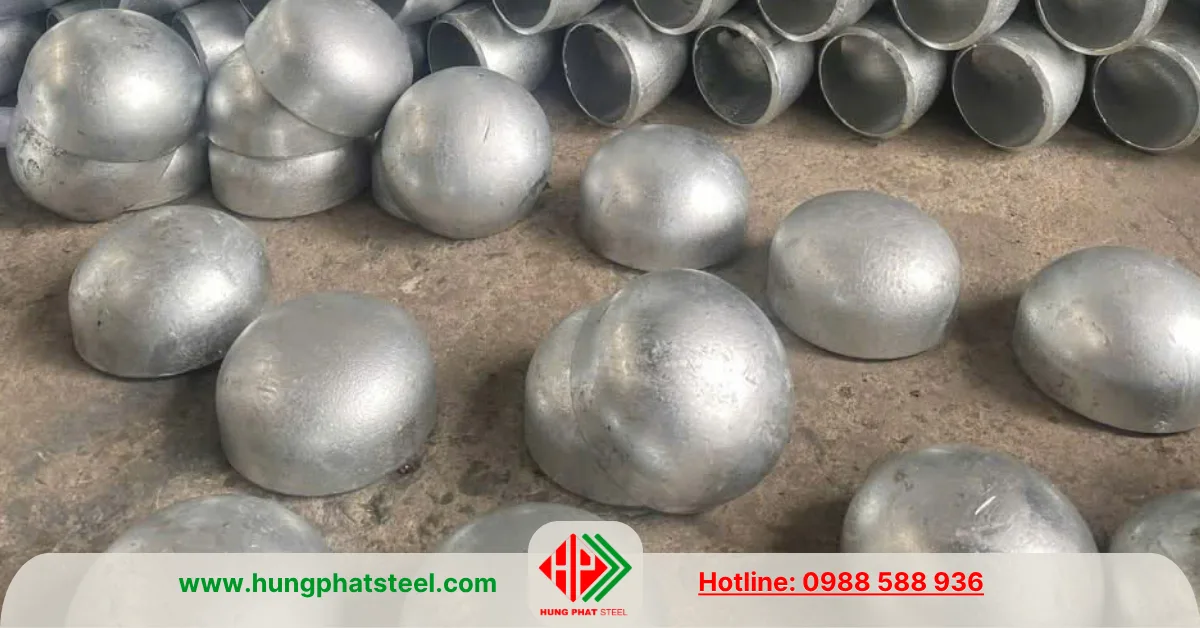

Chén hàn DN200 mạ kẽm nhúng nóng

Đây là dòng sản phẩm có khả năng chống ăn mòn cao nhất.

Toàn bộ phụ kiện được nhúng trong bể kẽm nóng chảy ở nhiệt độ khoảng 450°C, tạo thành lớp phủ dày bám chặt vào bề mặt thép. Lớp mạ này giúp bảo vệ phụ kiện trước tác động của nước mưa, hơi muối, hóa chất và môi trường có độ ẩm cao.

Chén hàn DN200 mạ kẽm nhúng nóng thường được lắp đặt cho hệ thống cấp nước ngoài trời, PCCC ngoài trời, công trình ven biển, nhà máy hóa chất, cảng biển và các dự án hạ tầng kỹ thuật.

Phân loại theo độ dày SCH

Một trong những tiêu chí quan trọng khi lựa chọn chén hàn là độ dày thành phụ kiện.

• SCH10 có thành mỏng, trọng lượng nhẹ và chi phí thấp, phù hợp với hệ thống áp suất thấp hoặc đường ống dẫn nước thông thường.
• SCH20 được sử dụng trong nhiều công trình công nghiệp nhẹ và hệ thống cấp thoát nước có áp lực trung bình.
• SCH40 là quy cách phổ biến nhất trên thị trường. Độ dày cân đối giúp phụ kiện vừa chịu áp tốt vừa đảm bảo hiệu quả kinh tế nên được sử dụng rộng rãi trong các hệ thống PCCC, cấp nước và nhà máy sản xuất.
• SCH80 có thành dày hơn đáng kể, thích hợp với hệ thống hơi nóng, khí nén, dầu và các môi trường làm việc có áp suất cao.
• SCH160 là dòng chuyên dụng dành cho các nhà máy hóa chất, dầu khí, nhiệt điện hoặc các hệ thống vận hành liên tục trong điều kiện khắc nghiệt.

Việc lựa chọn đúng tiêu chuẩn SCH không chỉ đảm bảo khả năng chịu áp mà còn giúp đồng bộ với đường ống, giảm nguy cơ hư hỏng tại mối hàn.

Phân loại theo xuất xứ

Chén hàn DN200 sản xuất trong nước

Các sản phẩm sản xuất tại Việt Nam đáp ứng tốt nhu cầu của các công trình dân dụng và công nghiệp thông thường. Ưu điểm là nguồn hàng ổn định, thời gian giao hàng nhanh, giá thành cạnh tranh và thuận tiện khi cần bổ sung số lượng lớn.

Chén hàn DN200 nhập khẩu Trung Quốc

Đây là nguồn hàng được sử dụng phổ biến trong các dự án công nghiệp hiện nay. Sản phẩm được sản xuất theo tiêu chuẩn ASME B16.9, đa dạng quy cách SCH10, SCH20, SCH40, SCH80 và SCH160. Chất lượng ổn định, kích thước chính xác và đáp ứng tốt các yêu cầu kỹ thuật của nhiều công trình.

Ưu điểm của chén hàn DN200

Chén hàn DN200 có khả năng tạo mối nối kín tuyệt đối sau khi hàn, giúp ngăn ngừa rò rỉ lưu chất và duy trì áp suất ổn định trong hệ thống.

Sản phẩm được chế tạo từ thép carbon có độ bền cao, chịu va đập, chịu áp lực và nhiệt độ tốt. Thiết kế bán cầu giúp phân tán lực đều, giảm nguy cơ nứt gãy khi hệ thống vận hành liên tục.

Ngoài ra, phụ kiện có tuổi thọ lâu dài, dễ lắp đặt, ít phải bảo trì và tương thích với hầu hết các hệ thống đường ống theo tiêu chuẩn quốc tế.

Ứng dụng của chén hàn DN200

Nhờ khả năng chịu áp lực lớn và độ kín cao, chén hàn DN200 được sử dụng trong nhiều lĩnh vực.

Trong hệ thống cấp nước, phụ kiện dùng để bịt các đầu chờ hoặc kết thúc tuyến ống.

Đối với hệ thống PCCC, chén hàn được lắp tại các đầu thử áp, đầu dự phòng hoặc các tuyến mở rộng trong tương lai.

Trong ngành dầu khí, hóa chất và nhiệt điện, chén hàn giúp đảm bảo độ kín cho đường ống dẫn lưu chất ở áp suất và nhiệt độ cao.

Ngoài ra, sản phẩm còn được ứng dụng trong ngành đóng tàu, xi măng, khai khoáng, xử lý nước, thực phẩm và các dây chuyền sản xuất công nghiệp.

Nhà phân phối chén hàn DN200 uy tín

Thép Hùng Phát chuyên nhập khẩu và phân phối chén hàn DN200 (D219.1 mm, 8 inch) bằng thép carbon với đầy đủ các quy cách SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm có các lựa chọn đen, xi kẽm và mạ kẽm nhúng nóng, đáp ứng nhu cầu của nhiều lĩnh vực như cấp thoát nước, PCCC, dầu khí, hóa chất và công nghiệp nặng.

Ngoài chén hàn DN200, Thép Hùng Phát còn cung cấp co hàn, tê hàn, côn giảm hàn, mặt bích, măng sông hàn và nhiều phụ kiện đường ống khác với nguồn hàng luôn sẵn kho, đầy đủ chứng từ CO-CQ và hỗ trợ giao hàng nhanh trên toàn quốc.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư đường ống, Thép Hùng Phát cam kết mang đến sản phẩm chất lượng, giá cạnh tranh và dịch vụ tư vấn kỹ thuật chuyên nghiệp cho mọi dự án.
