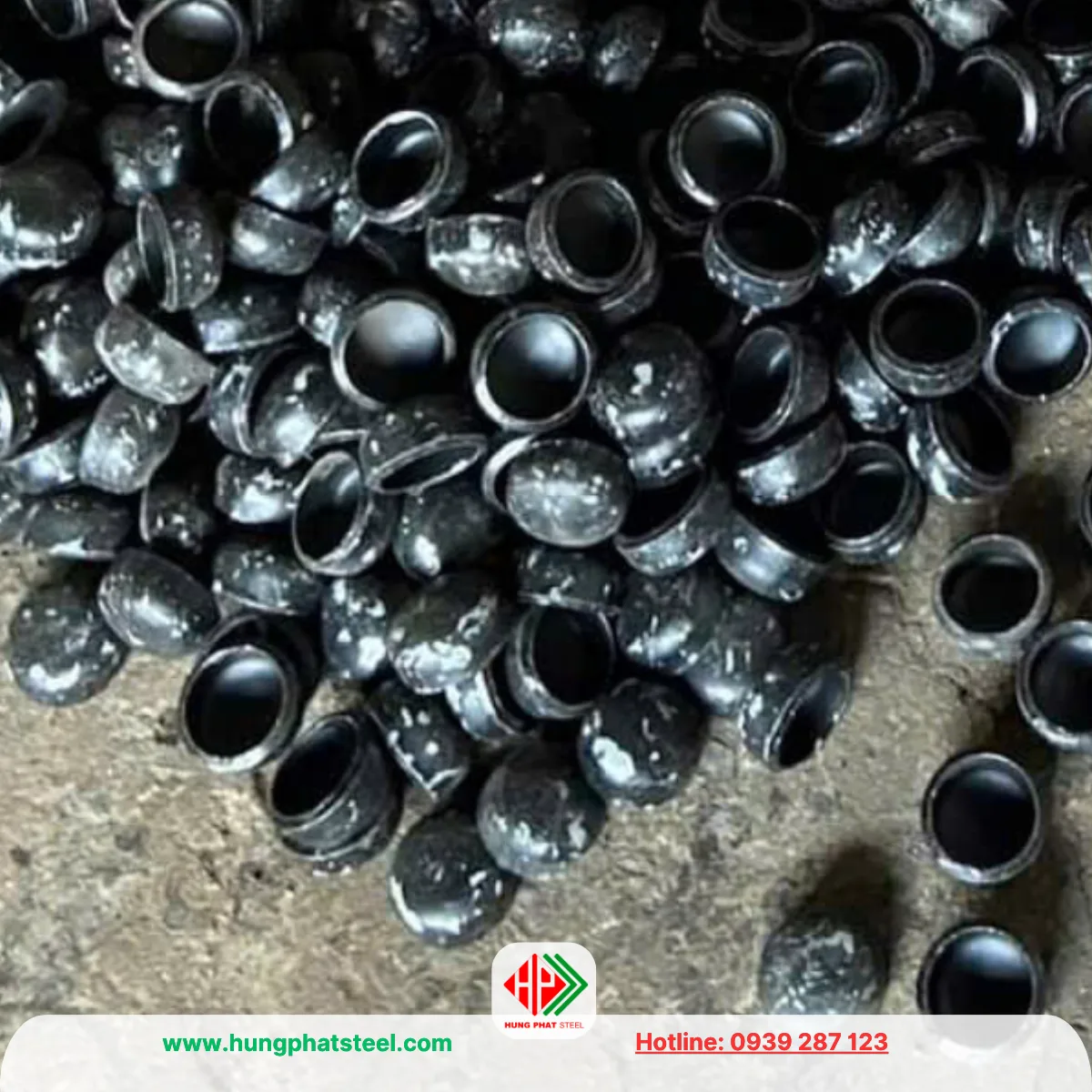

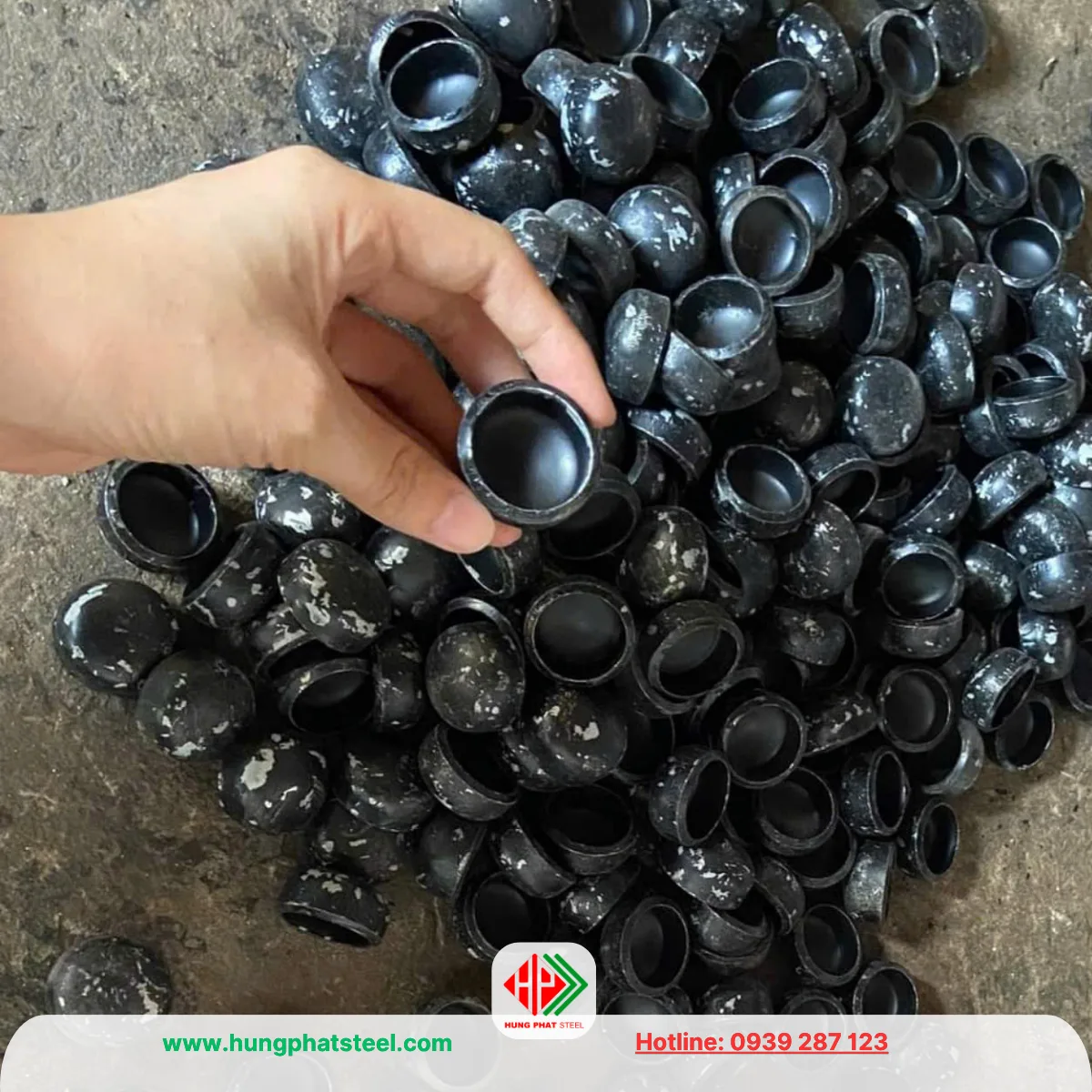

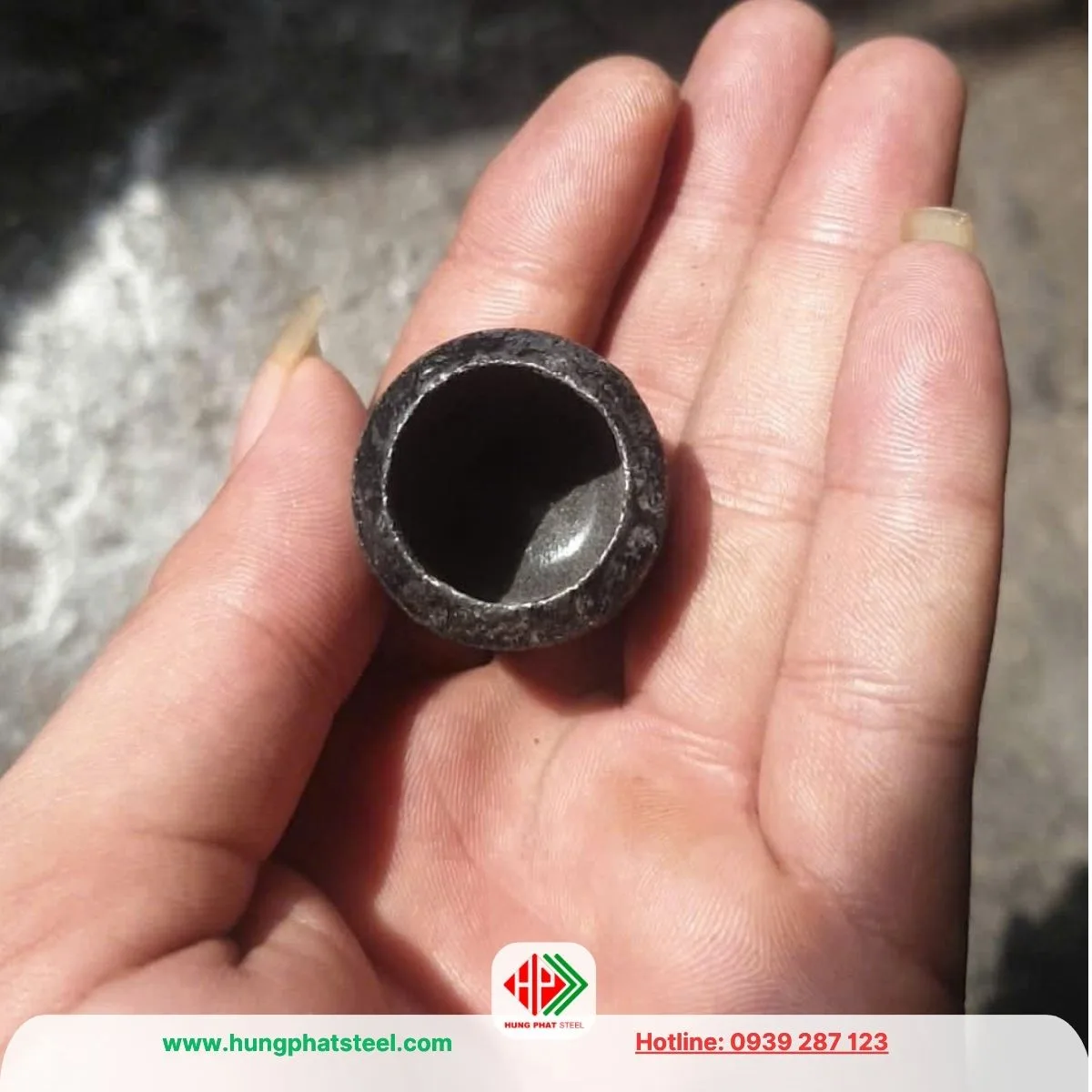

Chén Hàn DN20 (D27)

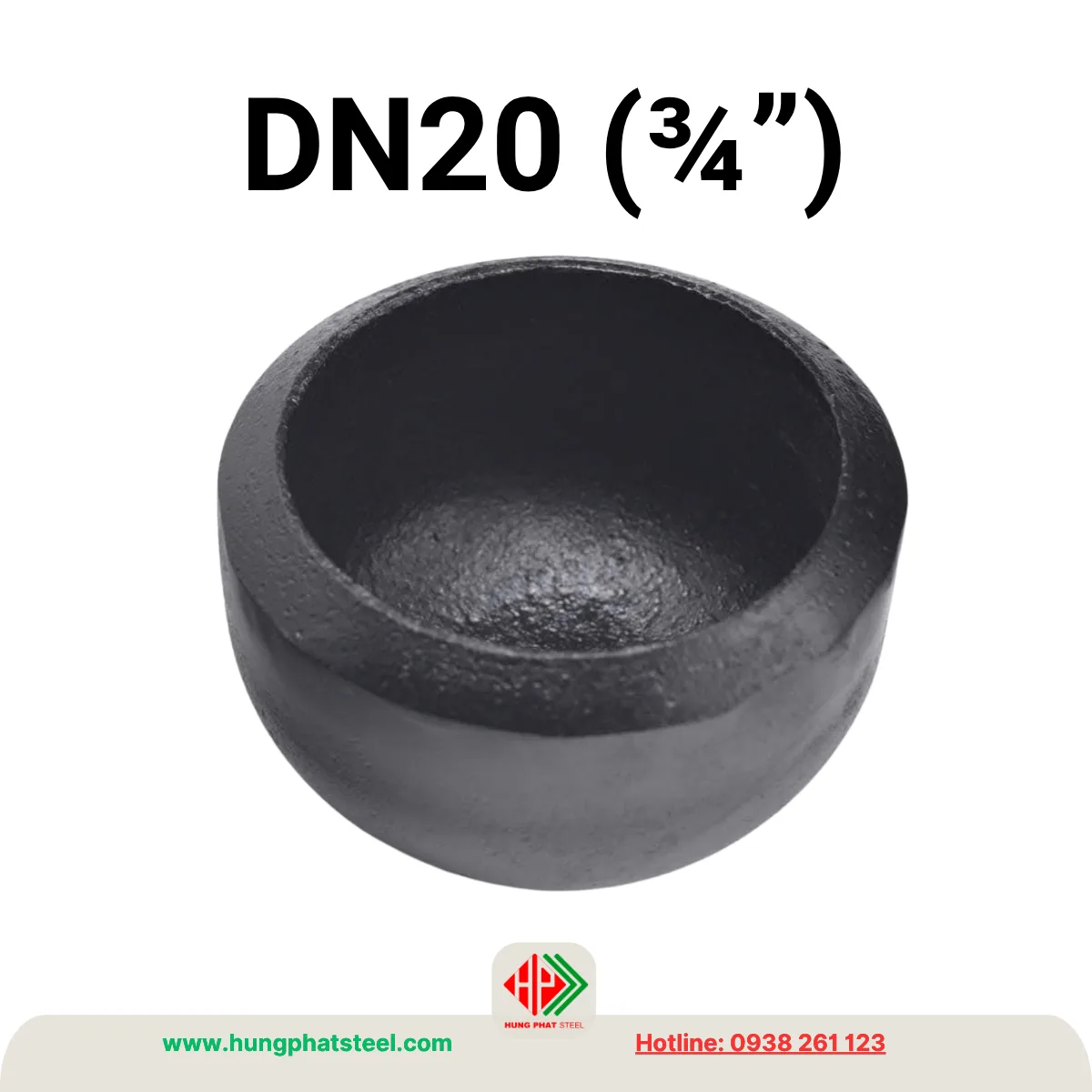

Mô tả sản phẩm: Chén hàn DN20 (D27, ¾”)

Hiện nay, chén hàn DN20 được sử dụng rộng rãi trong các hệ thống cấp nước, phòng cháy chữa cháy, khí nén, dầu khí, hóa chất, hơi nước, xử lý nước, nhà máy thực phẩm, dược phẩm và nhiều công trình cơ điện khác.

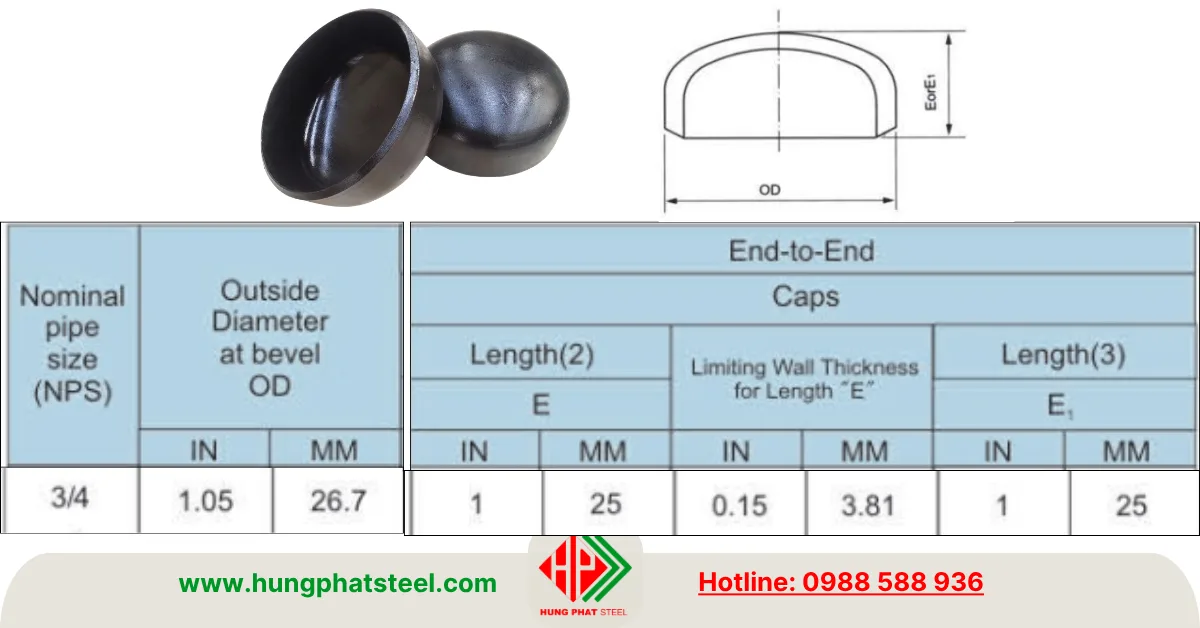

Thông số kỹ thuật

Chén hàn DN20 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp đặt đồng bộ với hệ thống đường ống. Thông số kỹ thuật phổ biến gồm:

• Kích thước danh nghĩa: DN20
• Đường kính ngoài: D26.7 mm (D27)
• NPS: 3/4 inch
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASME B16.9
• Tiêu chuẩn vật liệu: ASTM A234 WPB, ASTM A420 WPL6
• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: sơn đen, mạ kẽm nhúng nóng
• Áp lực làm việc: Phụ thuộc vào độ dày SCH
• Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia, Đài Loan, Việt Nam

Đặc điểm cấu tạo

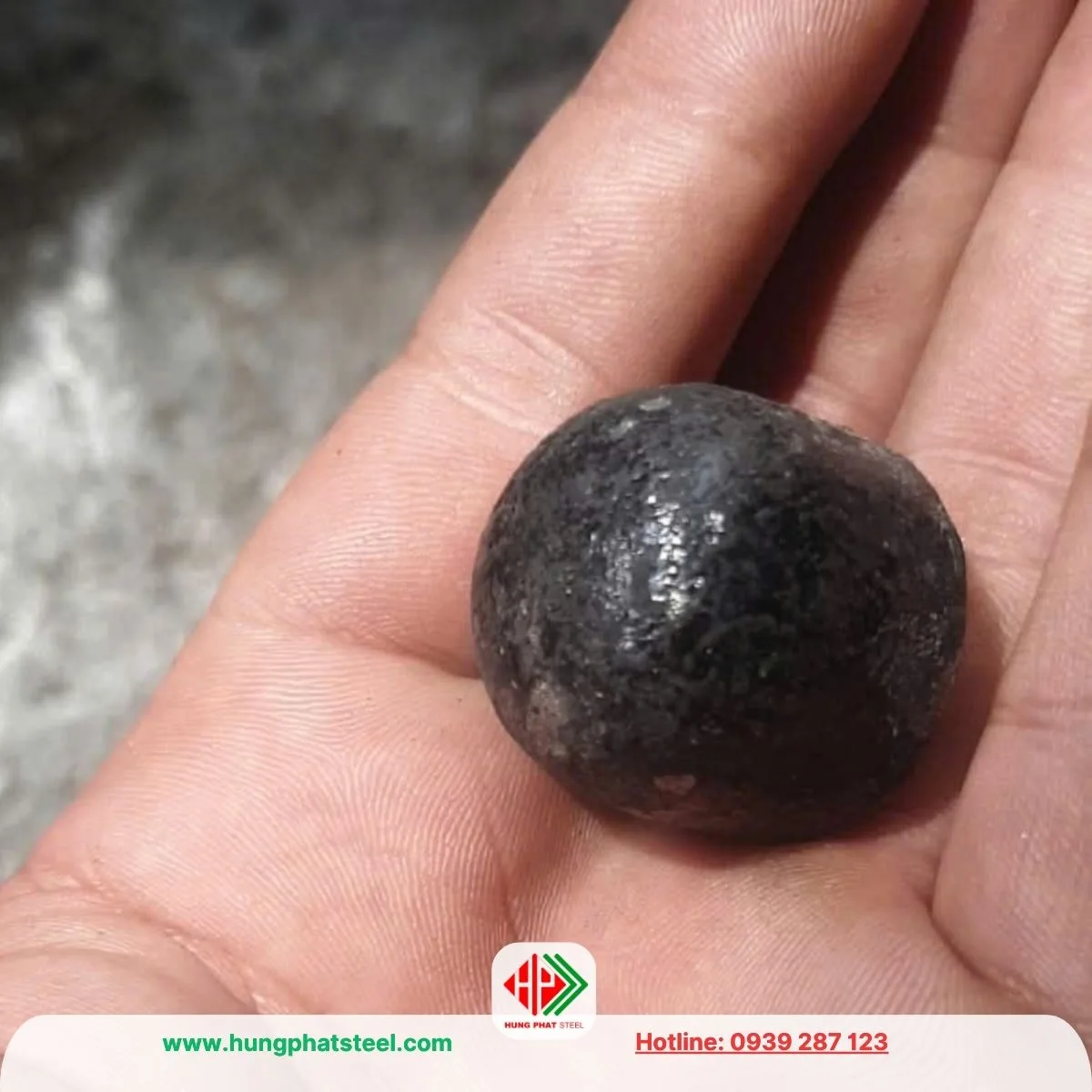

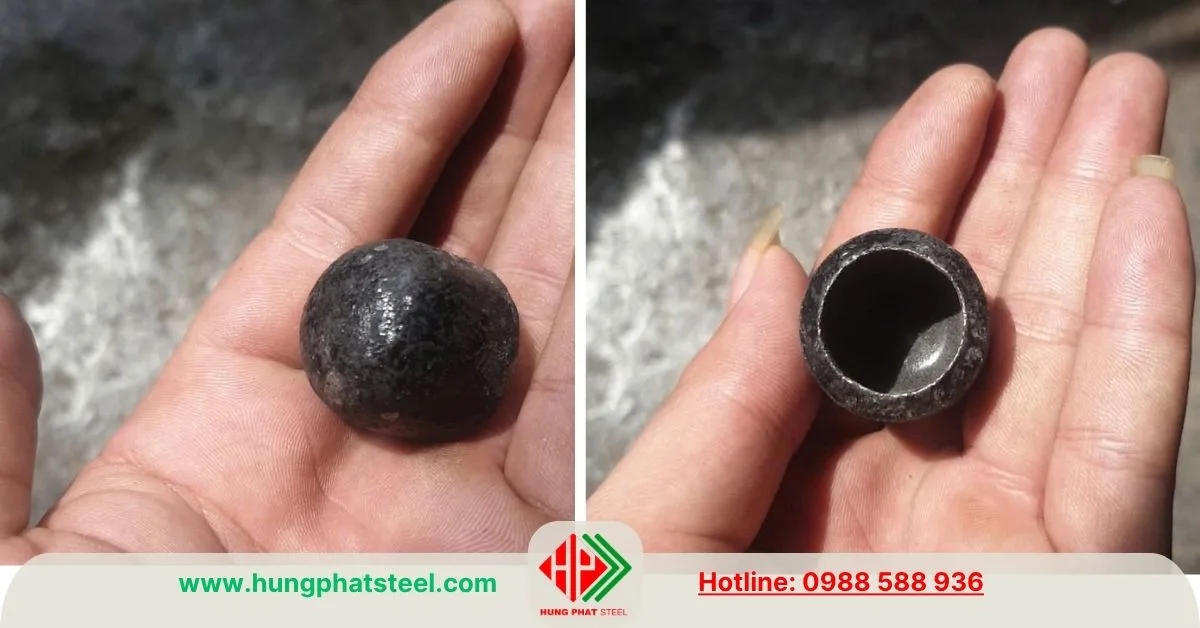

Chén hàn DN20 có hình dạng chỏm cầu được chế tạo từ thép carbon bằng phương pháp đúc dập nóng hoặc ép tạo hình. Phần mép chén được vát theo tiêu chuẩn để tạo khe hở hàn hợp lý, giúp mối hàn ngấu đều và đạt độ bền cao.

Nhờ thiết kế cong đều, áp lực bên trong được phân bố đồng đều lên toàn bộ bề mặt chén, giảm ứng suất tập trung tại vị trí hàn và tăng khả năng chịu áp lực của toàn hệ thống.

Các sản phẩm liên quan:
Chén hàn DN15
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN20

Chén hàn đen phi 27

Giữ nguyên bề mặt thép sau quá trình sản xuất, thích hợp cho các hệ thống trong nhà hoặc các công trình sẽ sơn phủ chống gỉ sau khi thi công.

Chén hàn phi 27 mạ kẽm nhúng nóng

Được phủ lớp kẽm bảo vệ theo quy trình nhúng nóng, giúp tăng khả năng chống oxy hóa và ăn mòn khi làm việc ngoài trời hoặc trong môi trường ẩm ướt.

Phân loại theo độ dày SCH

Để đáp ứng nhiều mức áp suất khác nhau, chén hàn DN20 được sản xuất với nhiều quy cách độ dày.

Chén hàn DN20 SCH10

SCH10 có thành mỏng, trọng lượng nhẹ và giá thành thấp. Thường được sử dụng trong hệ thống nước sinh hoạt, hệ thống HVAC và các đường ống áp lực thấp.

Chén hàn DN20 SCH20

Độ dày lớn hơn SCH10, phù hợp với các hệ thống cấp nước công nghiệp, khí nén và các ứng dụng có áp suất trung bình.

Chén hàn DN20 SCH40

Đây là quy cách được sử dụng phổ biến nhất trên thị trường. SCH40 đáp ứng tốt yêu cầu về độ bền, khả năng chịu áp lực và tuổi thọ trong các hệ thống hơi nước, PCCC, dầu và khí.

Chén hàn DN20 SCH80

Có thành dày hơn SCH40, thích hợp với các hệ thống hóa chất, dầu khí, hơi nóng hoặc môi trường làm việc có áp suất cao.

Chén hàn DN20 SCH160

Là dòng phụ kiện chuyên dụng cho các hệ thống áp suất rất lớn, thường được sử dụng trong nhà máy nhiệt điện, lọc hóa dầu, công nghiệp nặng và các dự án có yêu cầu kỹ thuật đặc biệt.

Ưu điểm của chén hàn DN20

Chén hàn DN20 được sử dụng phổ biến nhờ nhiều ưu điểm nổi bật.

Mối hàn đối đầu tạo độ kín gần như tuyệt đối, hạn chế rò rỉ lưu chất và giảm chi phí bảo trì.

Thiết kế bán cầu giúp tăng khả năng chịu áp lực, chống biến dạng và phân bố ứng suất đồng đều.

Khả năng chịu nhiệt và chịu rung động tốt, thích hợp với nhiều điều kiện vận hành khác nhau.

Sản phẩm có nhiều lựa chọn về vật liệu, lớp phủ và độ dày, đáp ứng đa dạng yêu cầu của từng công trình.

Việc lắp đặt đơn giản, dễ kiểm tra chất lượng mối hàn và có tuổi thọ sử dụng lâu dài.

Ứng dụng của chén hàn DN20

Nhờ độ bền cao và khả năng chịu áp lực tốt, chén hàn DN20 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước dân dụng và công nghiệp.
• Đường ống phòng cháy chữa cháy.
• Hệ thống hơi nước và lò hơi.
• Đường ống dẫn khí nén.
• Nhà máy dầu khí và hóa chất.
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Hệ thống xử lý nước sạch và nước thải.
• Công trình cơ điện (M&E), HVAC và nhà máy sản xuất.

Kinh nghiệm lựa chọn chén hàn DN20

Khi lựa chọn chén hàn DN20, cần xác định chính xác kích thước đường ống là D26.9 mm để đảm bảo khả năng lắp ghép. Đồng thời, nên lựa chọn đúng tiêu chuẩn vật liệu và độ dày SCH theo áp suất thiết kế của hệ thống.

Đối với môi trường có độ ăn mòn cao, nên ưu tiên sử dụng inox 316 hoặc chén hàn mạ kẽm nhúng nóng. Bên cạnh đó, sản phẩm cần có đầy đủ chứng chỉ CO, CQ và được sản xuất theo tiêu chuẩn ASME B16.9 để đảm bảo chất lượng và đáp ứng yêu cầu nghiệm thu.

Đơn vị cung cấp chén hàn DN20 chính hãng

Thép Hùng Phát là nhà nhập khẩu và phân phối các loại phụ kiện hàn công nghiệp với đầy đủ kích thước từ DN15 đến DN1200, bao gồm chén hàn, co hàn, tê hàn, côn giảm hàn, mặt bích và nhiều phụ kiện đường ống khác.

Đối với chén hàn DN20 (D27, 3/4 inch), công ty cung cấp đa dạng các dòng thép carbon ASTM A234 WPB, cùng nhiều quy cách SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm có đầy đủ chứng nhận CO-CQ, nguồn gốc xuất xứ rõ ràng, đáp ứng tiêu chuẩn kỹ thuật cho các công trình dân dụng, hệ thống cơ điện và các dự án công nghiệp quy mô lớn.

Với hệ thống kho hàng luôn sẵn số lượng lớn, đội ngũ tư vấn kỹ thuật giàu kinh nghiệm và chính sách giao hàng nhanh trên toàn quốc, Thép Hùng Phát cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá thành cạnh tranh và dịch vụ chuyên nghiệp.
