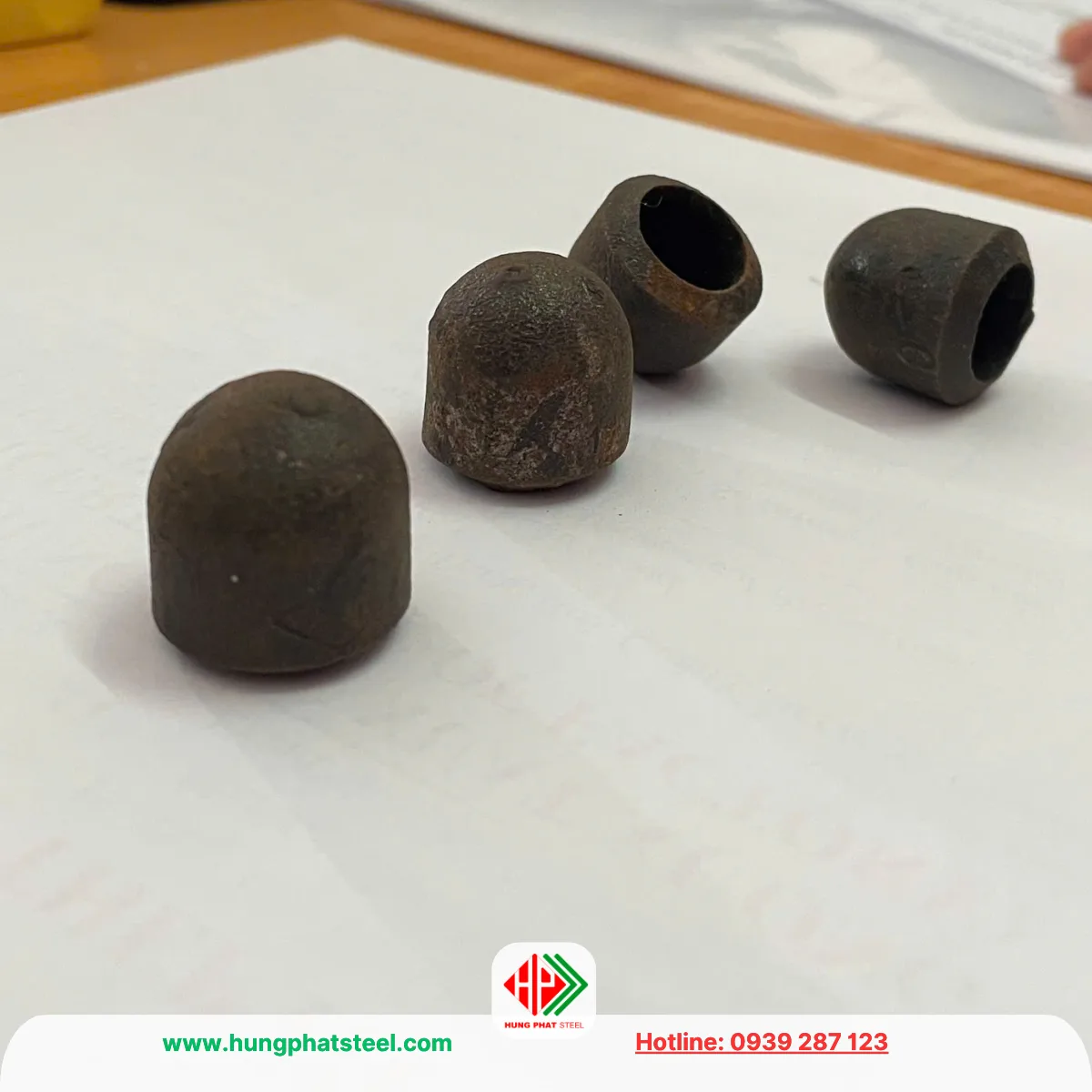

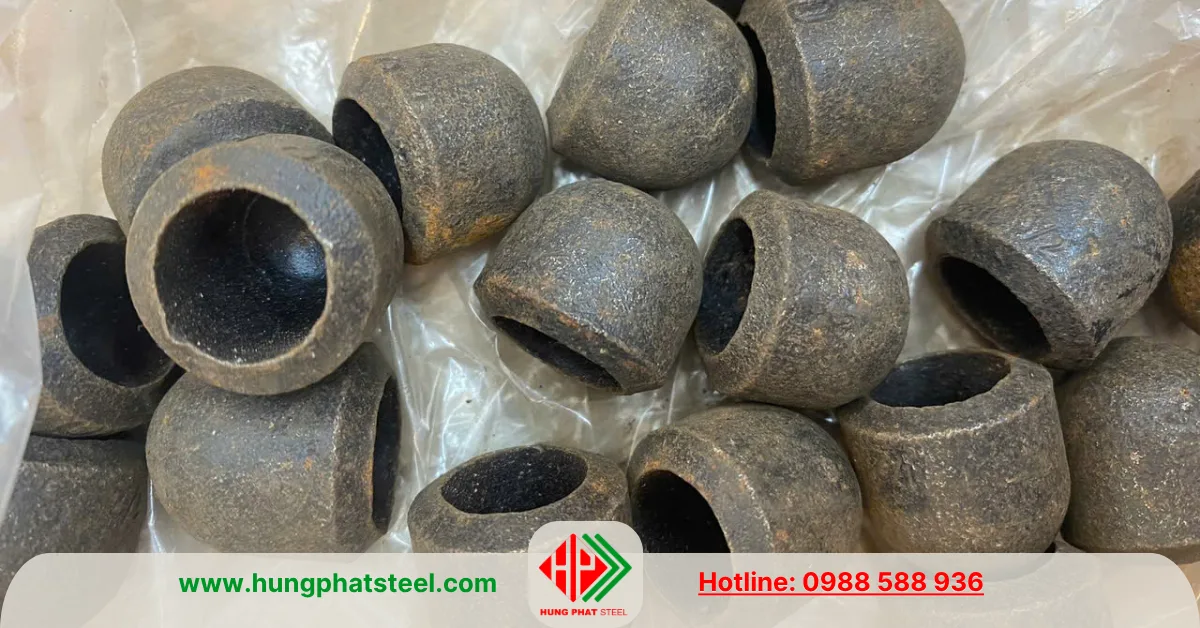

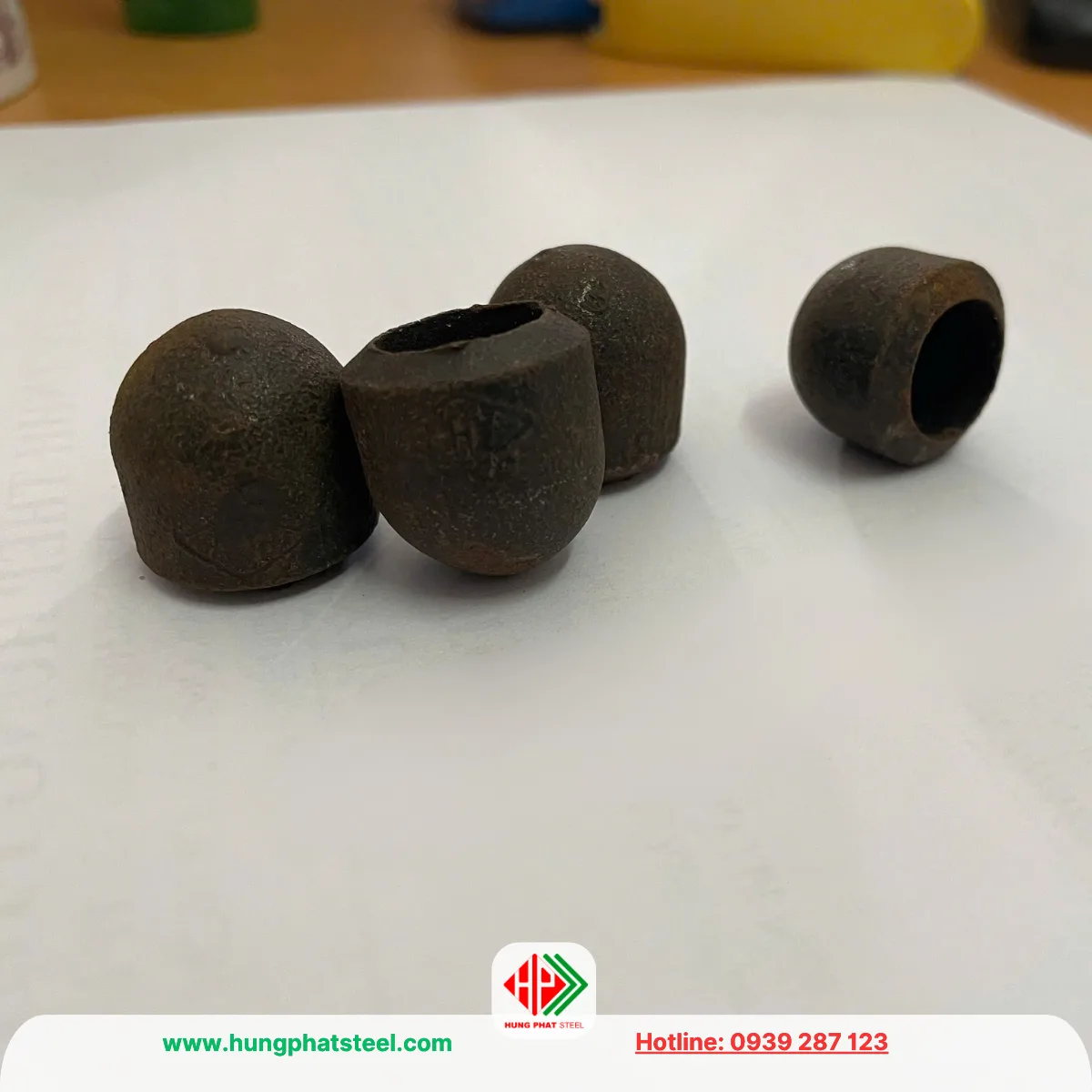

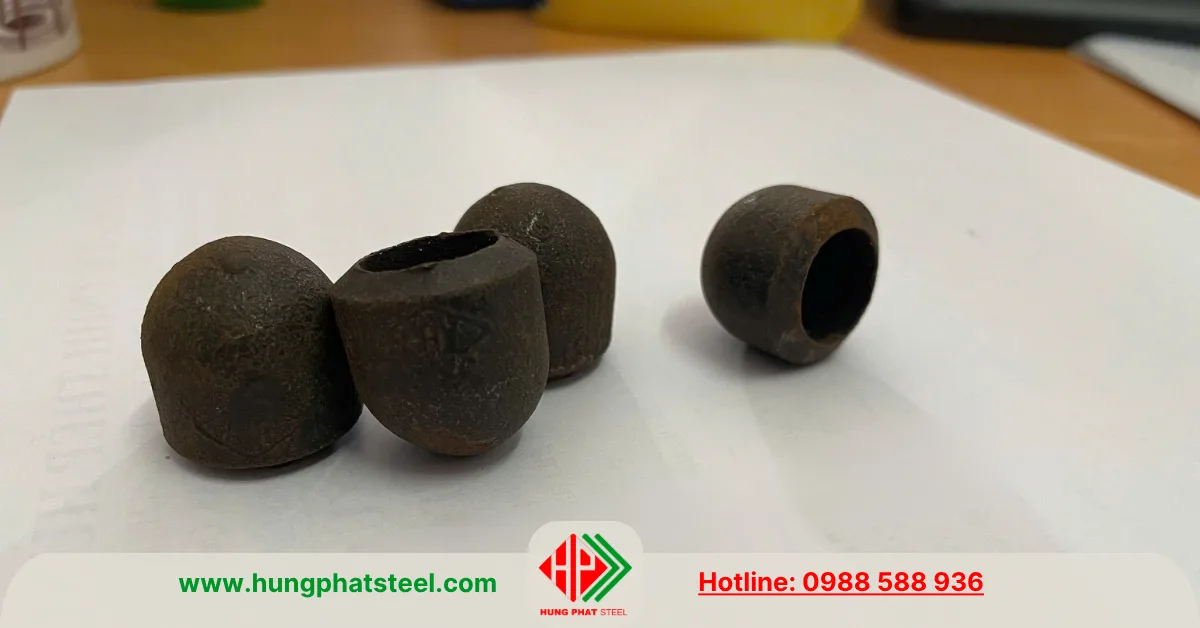

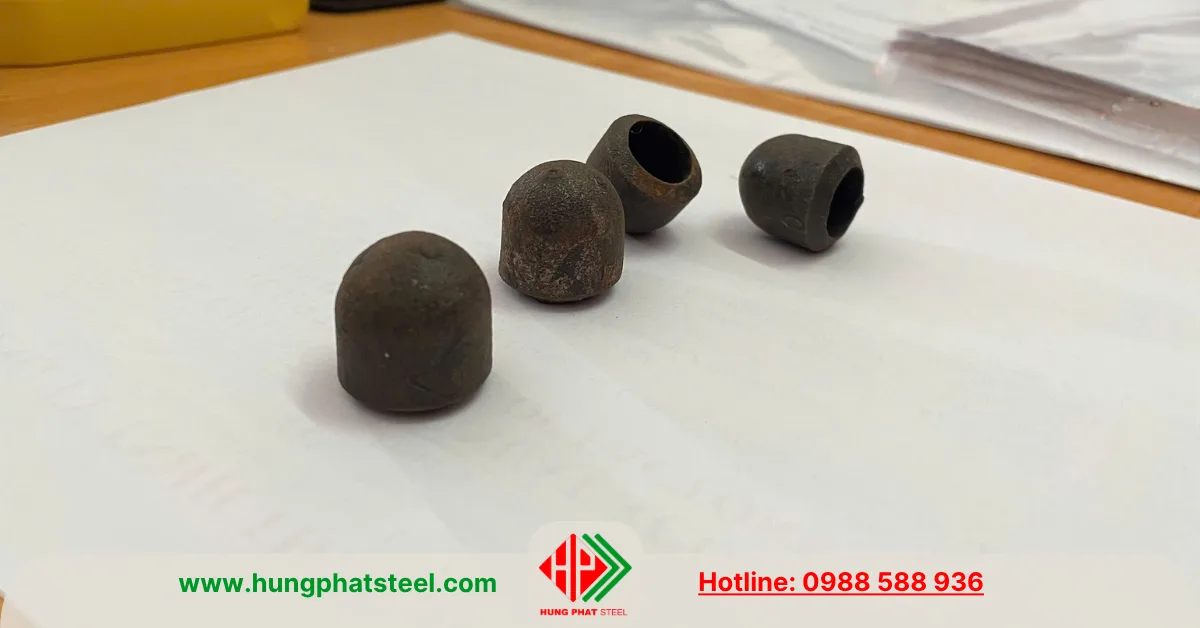

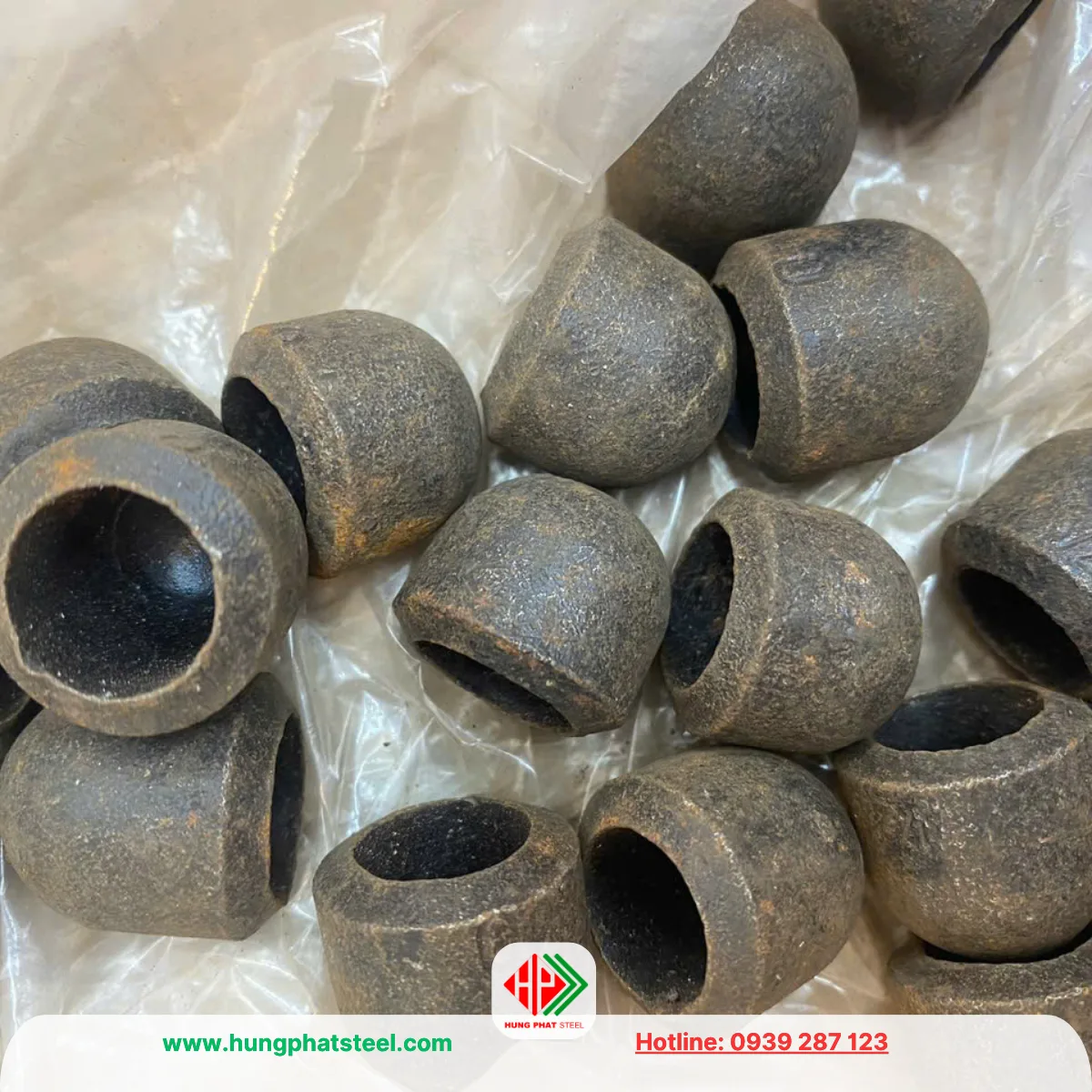

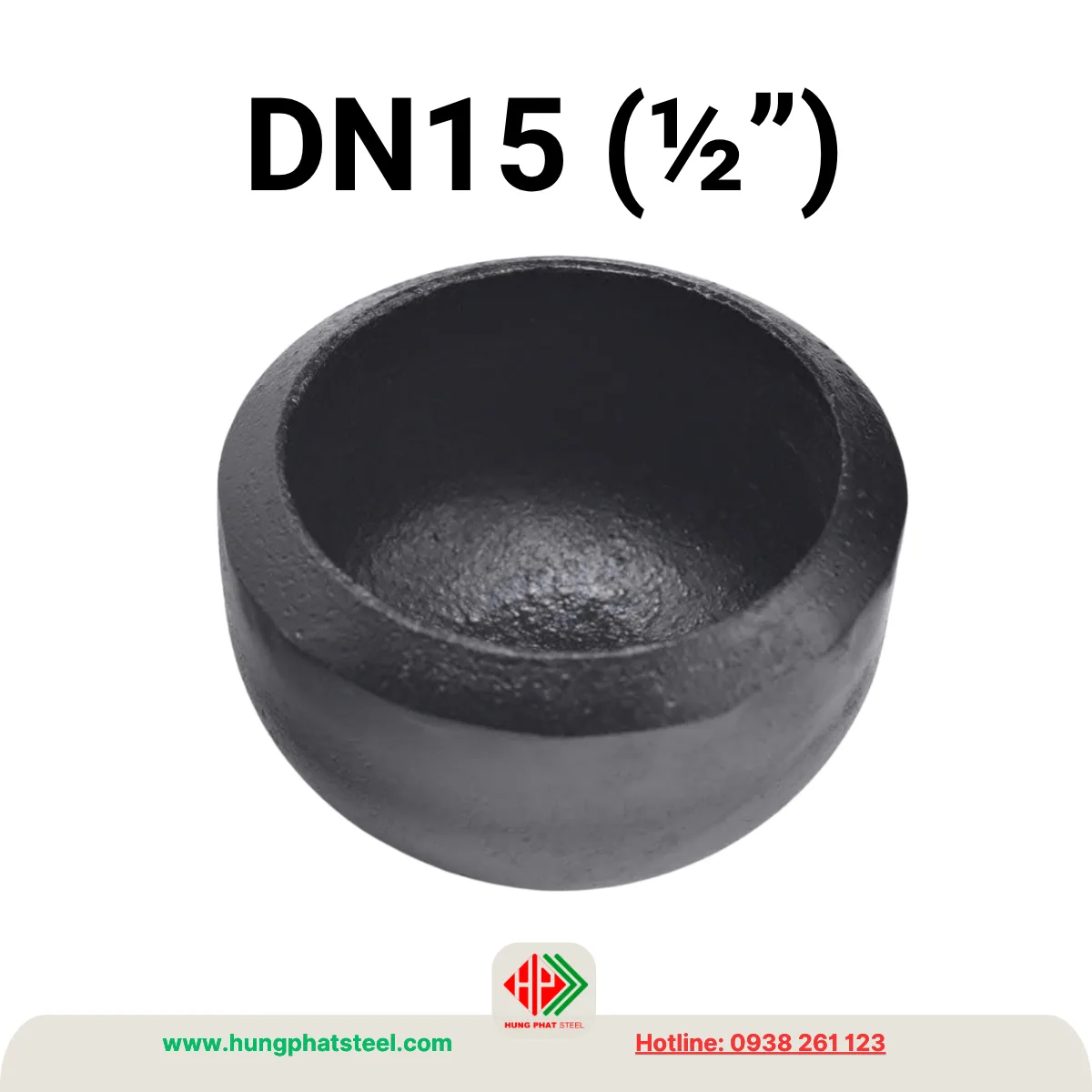

Chén hàn DN15 (D21)

Mô tả

Chén hàn DN15 (bịt chụp phi 21) là phụ kiện đường ống được sử dụng để bịt kín đầu cuối của đường ống thép có kích thước DN15, tương ứng với đường kính ngoài D21.3 mm (1/2 inch).

Sản phẩm có hình dạng bán cầu hoặc chỏm cầu, được thiết kế để hàn trực tiếp vào đầu ống, tạo thành mối nối kín hoàn toàn nhằm ngăn lưu chất thoát ra ngoài hoặc chuẩn bị cho việc mở rộng hệ thống trong tương lai.

Phụ kiện cỡ nhỏ: Chén hàn DN15 (D21)

Trong hệ thống đường ống công nghiệp, việc bịt kín các đầu ống không sử dụng là yêu cầu bắt buộc để đảm bảo an toàn vận hành, duy trì áp suất thiết kế và hạn chế sự xâm nhập của bụi bẩn, nước hoặc các tác nhân gây ăn mòn từ môi trường bên ngoài.

Chính vì vậy, chén hàn DN15 được ứng dụng rộng rãi trong hệ thống cấp thoát nước, phòng cháy chữa cháy, khí nén, hơi nước, dầu khí, hóa chất, thực phẩm và nhiều lĩnh vực công nghiệp khác.

Nhờ sử dụng phương pháp hàn đối đầu (Butt Weld), chén hàn DN15 tạo nên mối liên kết chắc chắn với đường ống, có độ kín cao hơn so với các phương pháp bịt ren hoặc bịt bằng mặt bích.

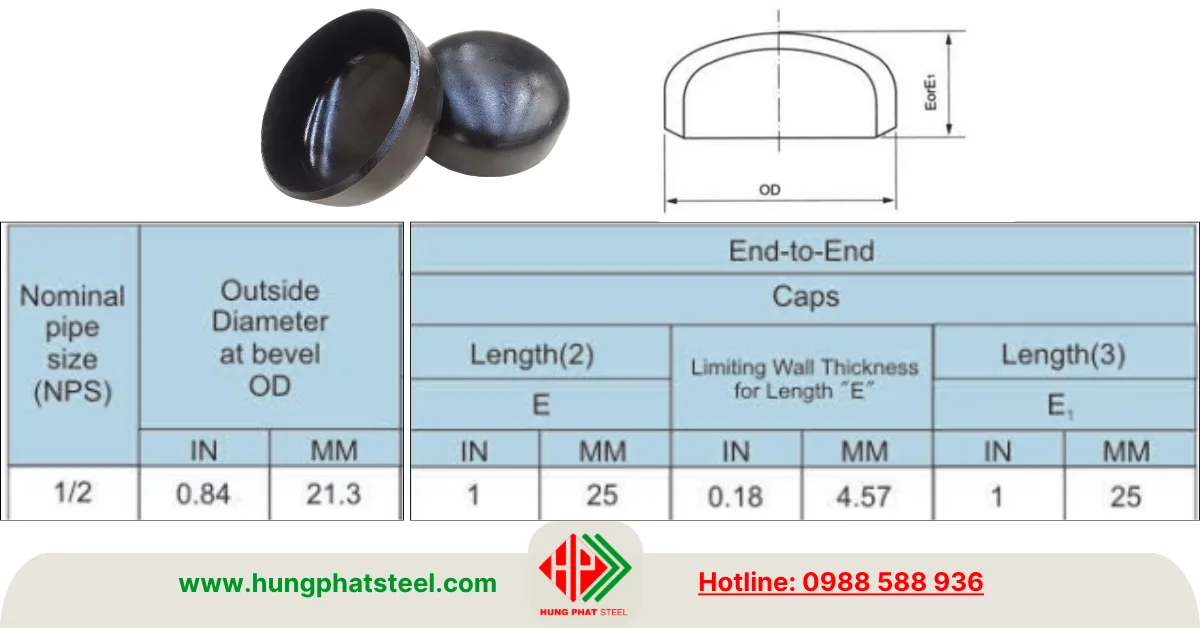

Thông số kỹ thuật

Chén hàn DN15 được sản xuất theo nhiều tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép đồng bộ với các loại ống thép hiện nay.

Các thông số cơ bản gồm:

• Kích thước danh nghĩa: DN15
• Đường kính ngoài phù hợp: D21.3 mm
• NPS: 1/2″ inch
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Hình dạng: Chỏm cầu (Cap)
• Tiêu chuẩn sản xuất: ASME B16.9
• Vật liệu: ASTM A234 WPB, A420 WPL6
• Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160
• Bề mặt: Đen, mạ kẽm nhúng nóng
• Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia, Đài Loan, Việt Nam…

Cấu tạo sản phẩm

Mặc dù có kết cấu đơn giản nhưng chén hàn DN15 được sản xuất với độ chính xác cao để đảm bảo khả năng chịu áp lực và độ kín của hệ thống.

Phần thân chén có dạng bán cầu giúp phân tán đều ứng suất khi hệ thống làm việc dưới áp lực cao. Mép chén được gia công vát theo tiêu chuẩn để thuận tiện cho quá trình hàn đối đầu với đường ống. Sau khi hoàn thiện mối hàn, toàn bộ cụm kết nối trở thành một khối thống nhất, hạn chế tối đa hiện tượng rò rỉ và tăng tuổi thọ sử dụng.

Các sản phẩm liên quan:
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN15

Chén hàn phi 21 đen

Bề mặt giữ nguyên màu thép sau khi sản xuất, thường được sử dụng trong hệ thống trong nhà hoặc sẽ được sơn phủ chống gỉ sau khi lắp đặt.

Chén hàn phi 21 mạ kẽm nhúng nóng

Được phủ lớp kẽm bảo vệ giúp tăng khả năng chống oxy hóa và ăn mòn, thích hợp với công trình ngoài trời hoặc môi trường có độ ẩm cao.

Phân loại theo độ dày SCH

Độ dày thành phụ kiện ảnh hưởng trực tiếp đến khả năng chịu áp lực của chén hàn DN15.

Chén hàn DN15 SCH10

SCH10 có thành mỏng, trọng lượng nhẹ, phù hợp với hệ thống nước sinh hoạt, điều hòa không khí và các đường ống áp suất thấp.

Chén hàn DN15 SCH20

Độ dày lớn hơn SCH10, thích hợp cho các hệ thống công nghiệp có áp suất trung bình và yêu cầu độ bền cao hơn.

Chén hàn DN15 SCH40

Đây là quy cách được sử dụng phổ biến nhất hiện nay. SCH40 đáp ứng tốt các hệ thống hơi nước, khí nén, PCCC, dầu nhẹ và cấp thoát nước công nghiệp.

Chén hàn DN15 SCH80

Có thành dày hơn SCH40, phù hợp với các hệ thống có áp suất và nhiệt độ cao như hóa chất, dầu khí và hơi nóng.

Chén hàn DN15 SCH160

Là dòng phụ kiện chuyên dùng trong các hệ thống áp lực lớn hoặc công trình công nghiệp đặc biệt, yêu cầu khả năng chịu tải và độ an toàn cao.

Ưu điểm của chén hàn DN15

Chén hàn DN15 được nhiều đơn vị thi công lựa chọn nhờ những ưu điểm nổi bật.

• Mối hàn kín hoàn toàn giúp ngăn chặn rò rỉ lưu chất và duy trì áp suất ổn định trong đường ống.
• Khả năng chịu áp lực và nhiệt độ cao, phù hợp với nhiều môi trường làm việc khác nhau.
• Kết cấu bán cầu giúp phân bố lực đồng đều, hạn chế biến dạng khi hệ thống vận hành lâu dài.
• Dễ dàng lắp đặt bằng phương pháp hàn đối đầu, tương thích với nhiều tiêu chuẩn đường ống.
• Có nhiều lựa chọn về vật liệu, độ dày và lớp phủ bề mặt để phù hợp với từng ứng dụng cụ thể.

Ứng dụng của chén hàn DN15

Chén hàn DN15 được sử dụng trong nhiều hệ thống đường ống như:

• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Đường ống phòng cháy chữa cháy.
• Hệ thống khí nén trong nhà máy.
• Đường ống hơi nước áp suất thấp và trung bình.
• Hệ thống dẫn dầu, nhiên liệu và khí.
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Nhà máy hóa chất và xử lý nước.
• Các công trình cơ điện (M&E), HVAC và xây dựng công nghiệp.

Lưu ý khi lựa chọn chén hàn DN15

Khi lựa chọn chén hàn DN15, cần xác định đúng kích thước đường ống, tiêu chuẩn vật liệu và độ dày SCH để đảm bảo khả năng lắp ghép đồng bộ với toàn bộ hệ thống.

Đối với các công trình ngoài trời hoặc khu vực có độ ăn mòn cao, nên ưu tiên sử dụng loại mạ kẽm nhúng nóng hoặc inox để tăng tuổi thọ sản phẩm.

Ngoài ra, khách hàng nên lựa chọn sản phẩm có đầy đủ chứng nhận CO, CQ, đúng tiêu chuẩn ASME B16.9 nhằm đảm bảo chất lượng và đáp ứng yêu cầu nghiệm thu của dự án.

Nhà nhập khẩu và phân phối chén hàn DN15 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối các loại phụ kiện hàn công nghiệp như chén hàn, co hàn, tê hàn, côn giảm hàn, mặt bích và nhiều phụ kiện đường ống khác với đầy đủ kích thước từ DN15 đến DN1200.

Đối với chén hàn DN15 (D21, 1/2 inch), Thép Hùng Phát cung cấp đa dạng các chủng loại thép carbon và inox, hàng đen, mạ kẽm nhúng nóng cùng nhiều quy cách SCH10, SCH20, SCH40, SCH80 và SCH160. Sản phẩm được nhập khẩu chính ngạch, có đầy đủ chứng chỉ CO-CQ, đáp ứng các tiêu chuẩn quốc tế và yêu cầu kỹ thuật của các công trình dân dụng, nhà máy và dự án công nghiệp trên toàn quốc.

Với nguồn hàng ổn định, giá thành cạnh tranh, đội ngũ tư vấn kỹ thuật giàu kinh nghiệm cùng dịch vụ giao hàng nhanh, Thép Hùng Phát luôn sẵn sàng đáp ứng mọi nhu cầu về phụ kiện đường ống chất lượng cao cho khách hàng trên toàn quốc.
