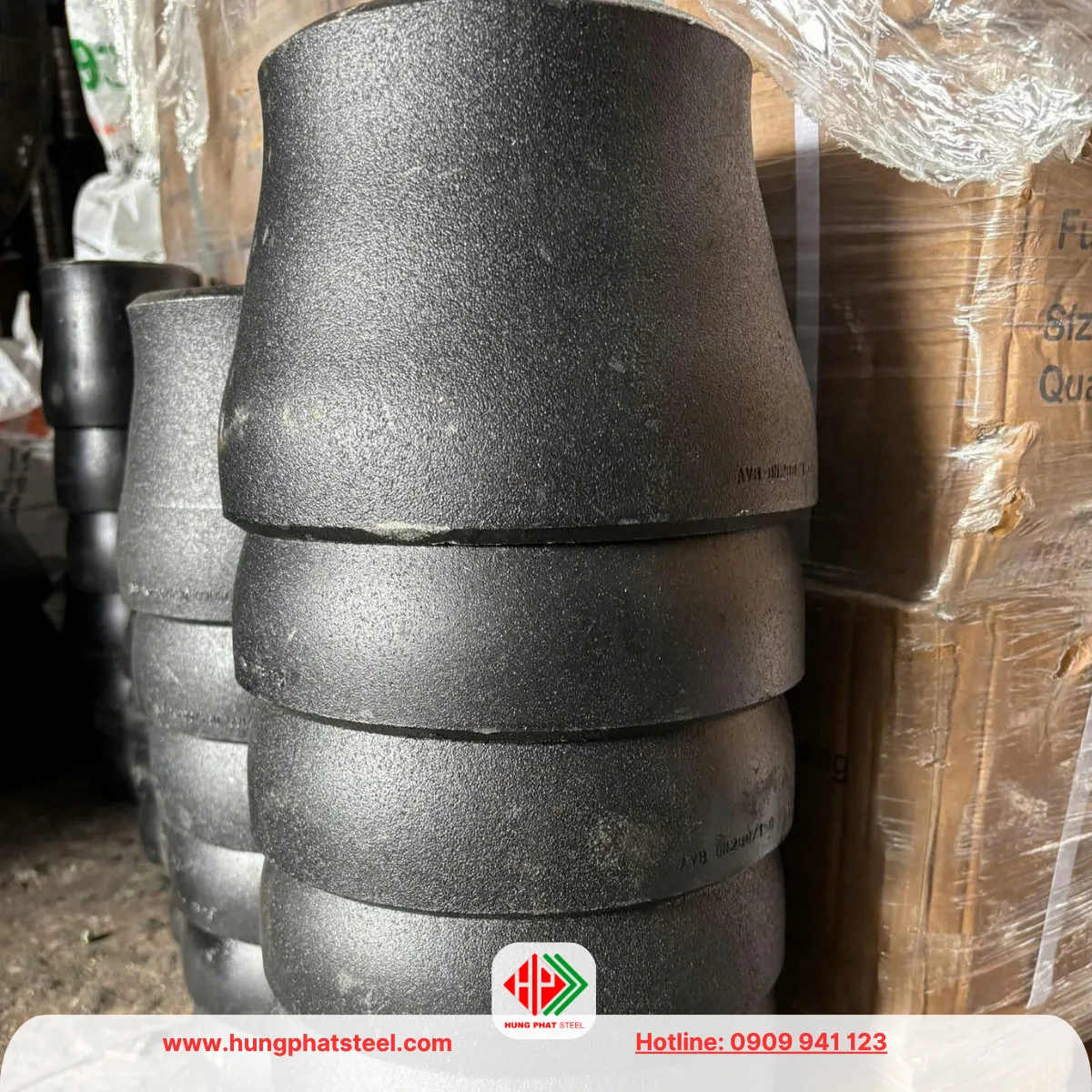

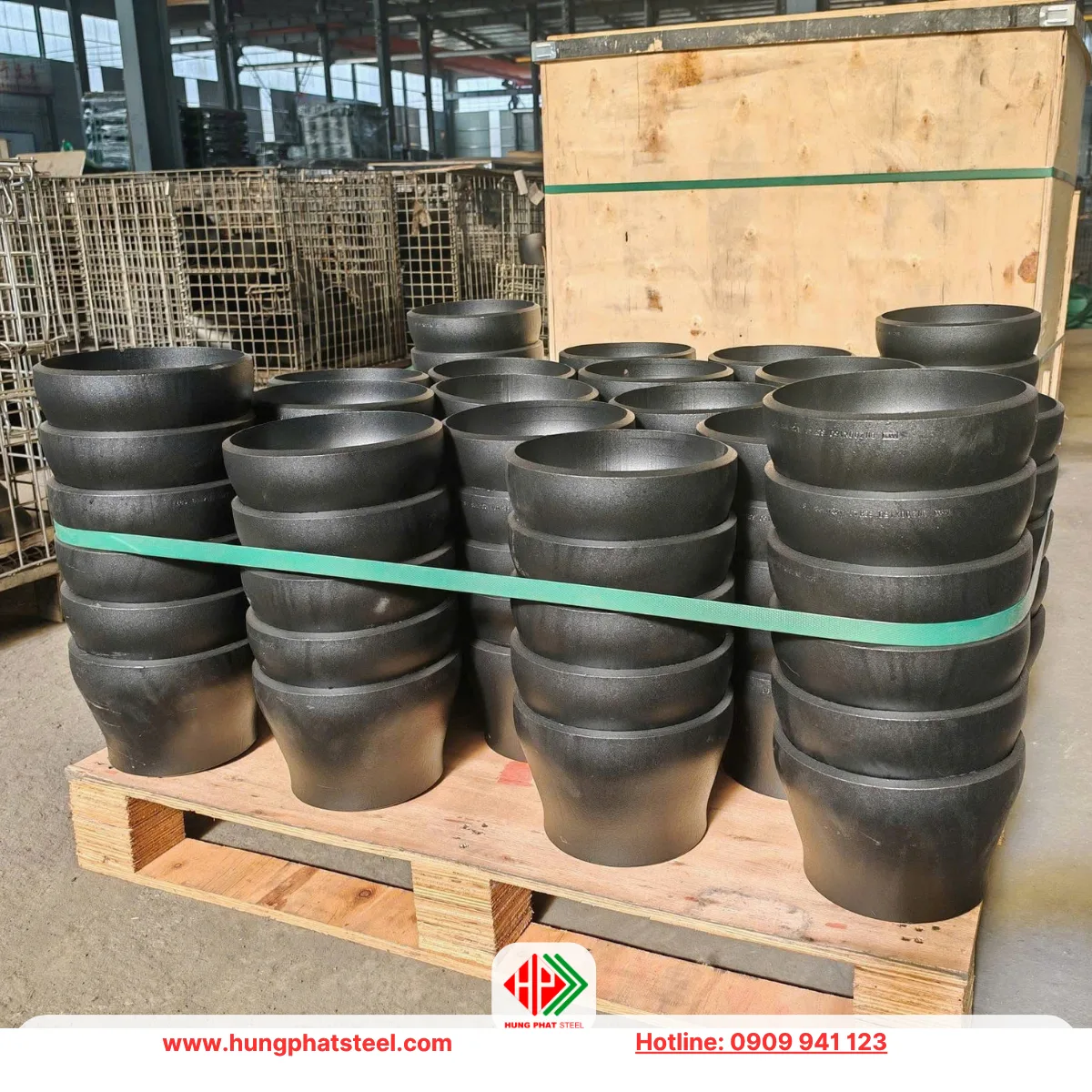

Bầu giảm thép hàn DN200-DN150 (D219-D168)

Mô tả

Bầu giảm thép hàn DN200-DN150 (D219-D168) là phụ kiện dùng để chuyển đổi đường kính đường ống từ D219 mm xuống D168 mm. Sản phẩm có thiết kế hai đầu khác kích thước, được kết nối với đường ống bằng phương pháp hàn đối đầu, tạo sự liên kết chắc chắn và kín cho hệ thống.

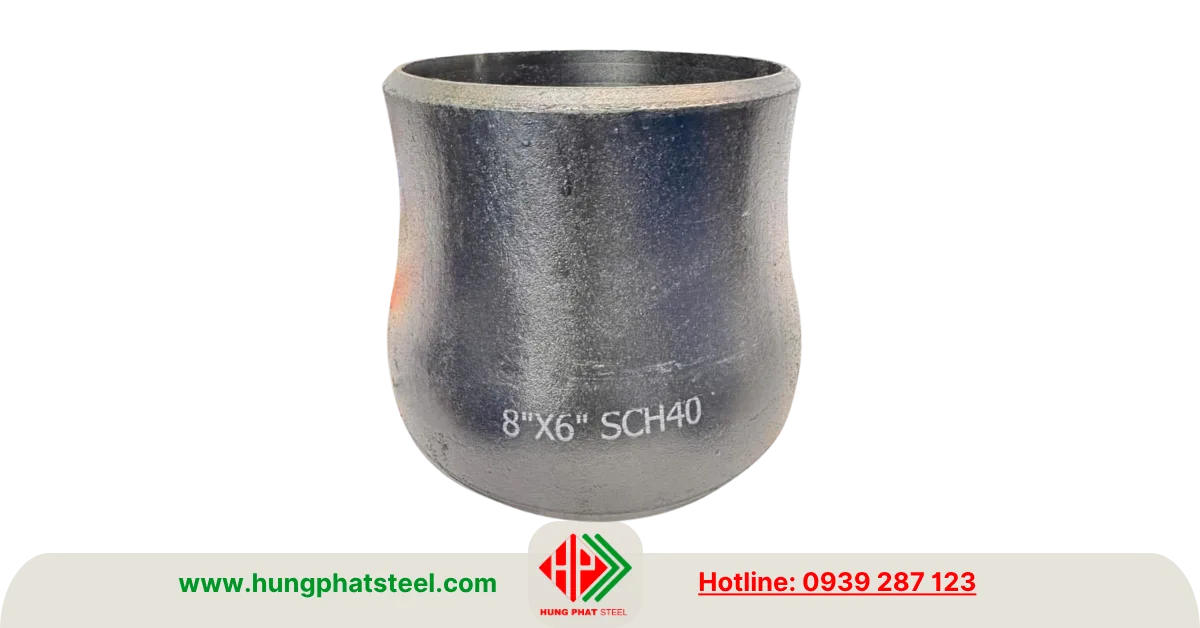

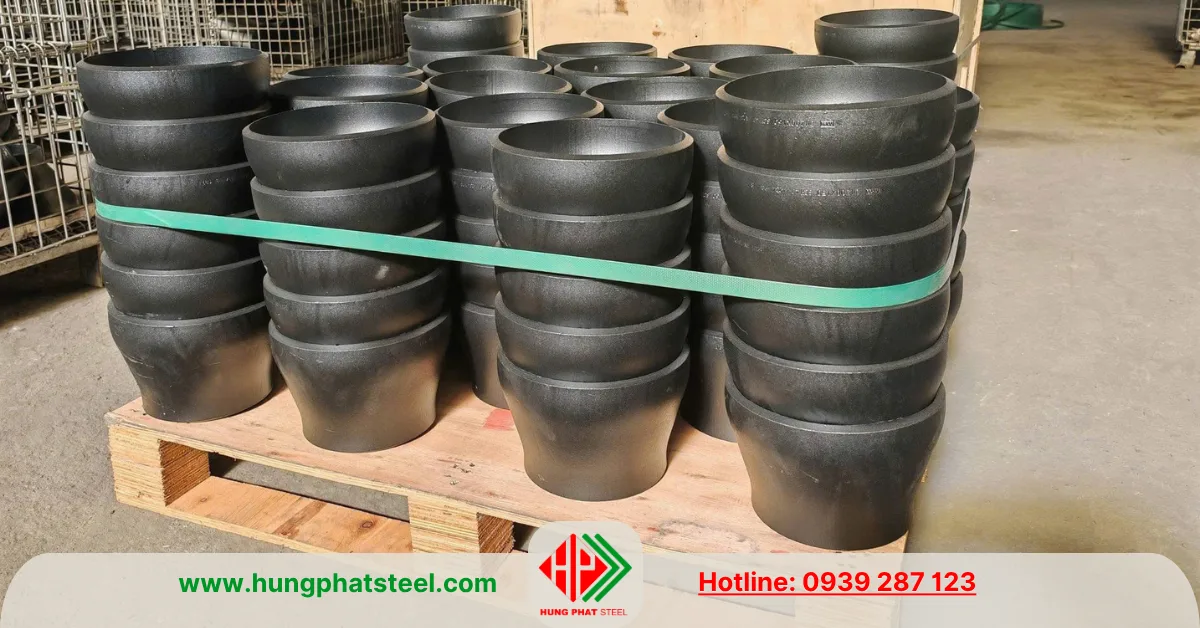

Bầu giảm thép hàn DN200-DN150 (D219-D168)

Đây là quy cách thường xuất hiện trong các hệ thống đường ống có kích thước trung bình và lớn như PCCC, cấp nước, xử lý nước, khí nén, dầu khí, hơi và đường ống công nghiệp. Tùy thiết kế, bầu giảm có thể lựa chọn dạng đồng tâm hoặc lệch tâm, thép đen hoặc mạ kẽm, chiều dày SCH20, SCH40, SCH80 và các yêu cầu kỹ thuật khác.

Thông số bầu giảm DN200-DN150

Kích thước D219-D168 được thiết kế để kết nối trực tiếp giữa hai tuyến ống tương ứng, giúp giảm đường kính đường ống mà không cần sử dụng thêm đoạn chuyển đổi trung gian.

Kích thước tiêu chuẩn

Xem thêm:
Bầu giảm hàn DN125-DN100
Bầu giảm hàn các loại
Ống thép phi 219
Ống thép phi 168

Vì sao cần sử dụng bầu giảm D219-D168?

• Trong thực tế, hệ thống đường ống thường không sử dụng một đường kính duy nhất trên toàn bộ tuyến. Tùy lưu lượng, áp suất và yêu cầu bố trí thiết bị, kích thước đường ống có thể thay đổi tại từng khu vực.
• Bầu giảm D219-D168 tạo ra sự chuyển tiếp từ đường kính lớn xuống đường kính nhỏ theo hình dạng thuôn, giúp thay đổi tiết diện của tuyến ống một cách có kiểm soát. Phụ kiện đặc biệt phù hợp với các hệ thống sử dụng kết nối hàn, nơi yêu cầu mối nối cố định và độ kín cao.
• Thay vì tự gia công đoạn chuyển tiếp từ thép tấm hoặc ghép nhiều đoạn ống, việc sử dụng bầu giảm tiêu chuẩn giúp quá trình lắp đặt thuận tiện hơn và đảm bảo kích thước đồng bộ với hệ thống.

Phân loại bầu giảm thép hàn DN200-DN150

Bầu giảm đồng tâm D219-D168

Bầu giảm đồng tâm có đường tâm của hai đầu D219 và D168 trùng nhau. Phần thân phụ kiện thu nhỏ đều từ đầu lớn xuống đầu nhỏ.

Thiết kế này phù hợp với các vị trí cần duy trì cùng trục đường ống. Bầu giảm đồng tâm thường được sử dụng trong các tuyến ống đứng, các vị trí chuyển đổi kích thước thông thường hoặc những hệ thống không yêu cầu giữ cố định cao độ đáy hay đỉnh đường ống.

Với kích thước DN200-DN150, loại đồng tâm tạo sự chuyển tiếp rõ ràng giữa hai đường kính nhưng vẫn giữ tuyến ống trên cùng một tim.

Bầu giảm lệch tâm D219-D168

Khác với loại đồng tâm, bầu giảm lệch tâm có hai đầu được bố trí không cùng một tâm. Một phía của phụ kiện được giữ tương đối thẳng để phù hợp với cách bố trí tuyến ống.

Loại này thường được lựa chọn cho đường ống ngang, đặc biệt tại những vị trí cần kiểm soát cao độ phía trên hoặc phía dưới của đường ống. Việc sử dụng lệch tâm có thể giúp hạn chế tạo điểm tích tụ khí hoặc lưu chất tùy theo cách bố trí.

Hướng lắp đặt bầu giảm lệch tâm cần căn cứ vào thiết kế của hệ thống. Không nên lựa chọn hướng lệch chỉ dựa trên thói quen thi công vì yêu cầu có thể khác nhau giữa đường hút, đường đẩy và các hệ thống lưu chất khác.

Phân loại theo chiều dày SCH

Bầu giảm thép hàn D219-D168 có thể được cung cấp với nhiều chiều dày. Trong đó, SCH20, SCH40 và SCH80 là các quy cách thường được quan tâm.

Bầu giảm thép hàn DN200-DN150 SCH20

SCH20 có thành tương đối mỏng so với các cấp SCH cao hơn. Loại này phù hợp khi thiết kế yêu cầu chiều dày thành ở mức tương ứng với điều kiện làm việc của hệ thống.

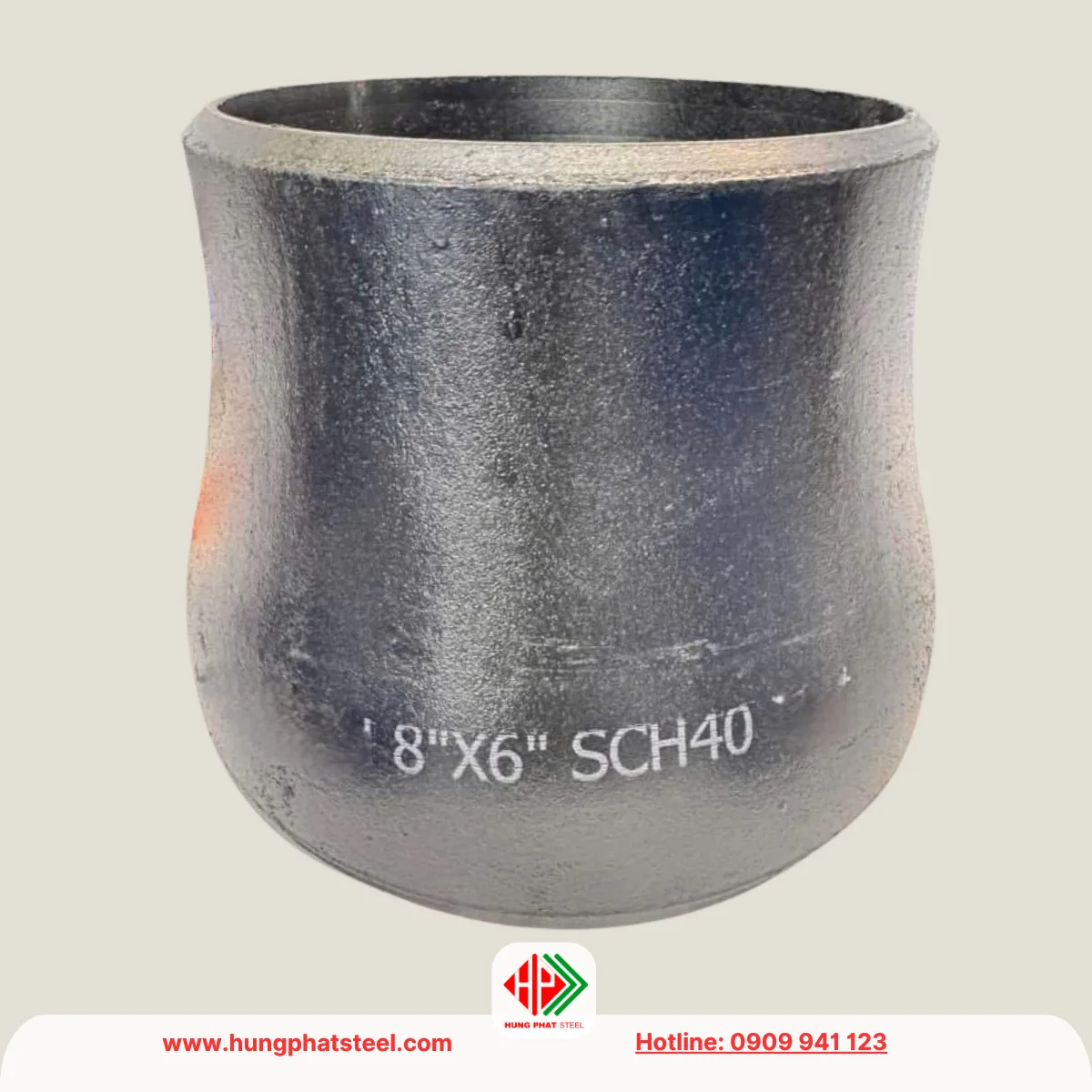

Bầu giảm thép hàn DN200-DN150 SCH40

SCH40 được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp. Đây là một trong những lựa chọn phổ biến khi cần cân bằng giữa chiều dày, độ bền và khối lượng vật tư.

Bầu giảm thép hàn DN200-DN150 SCH80

SCH80 có thành dày hơn SCH40, được sử dụng trong những hệ thống có yêu cầu cao hơn về chiều dày thành phụ kiện.

Cần lưu ý rằng SCH không phải là cấp áp suất cố định. Không thể chỉ dựa vào SCH20, SCH40 hoặc SCH80 để kết luận phụ kiện chịu được bao nhiêu bar. Áp suất làm việc còn phụ thuộc vào vật liệu, nhiệt độ, chiều dày thực tế, phương pháp hàn, tiêu chuẩn thiết kế và điều kiện vận hành.

Chọn vật liệu thép đen hay mạ kẽm?

Bầu giảm thép đen DN200-DN150

Bầu giảm thép đen D219-D168 có bề mặt thép carbon nguyên bản. Đây là lựa chọn phổ biến trong đường ống công nghiệp, PCCC, nước kỹ thuật, khí nén và các hệ thống có thể sử dụng sơn phủ bảo vệ.

Sau khi hàn, vị trí mối nối có thể được làm sạch và sơn phủ để tăng khả năng bảo vệ bề mặt.

Bầu giảm mạ kẽm DN200-DN150

Bầu giảm mạ kẽm được bổ sung lớp kẽm bảo vệ bên ngoài nhằm hạn chế quá trình oxy hóa và ăn mòn bề mặt trong điều kiện sử dụng phù hợp.

Đối với phụ kiện có yêu cầu mạ kẽm sau gia công, cần chú ý đến kích thước và tình trạng bề mặt sau mạ. Nếu phụ kiện được hàn tại công trường, khu vực mối hàn cần được xử lý bảo vệ thích hợp sau thi công.

Vật liệu chế tạo bầu giảm D219-D168

Thép carbon là vật liệu phổ biến cho bầu giảm hàn DN200-DN150. Trong các hệ thống đường ống công nghiệp, ASTM A234 WPB là một loại vật liệu thường được sử dụng cho phụ kiện thép carbon hàn đối đầu.

Việc lựa chọn vật liệu cần căn cứ vào môi trường làm việc, nhiệt độ, áp suất và loại lưu chất. Đối với công trình có yêu cầu hồ sơ vật liệu, khách hàng nên xác định rõ tiêu chuẩn ngay từ khi đặt hàng để đảm bảo phụ kiện đồng bộ với đường ống.

Tiêu chuẩn ASME B16.9

Bầu giảm D219-D168 có thể được chế tạo theo ASME B16.9, tiêu chuẩn quy định kích thước và yêu cầu đối với các phụ kiện đường ống hàn đối đầu bằng thép rèn.

Việc sử dụng phụ kiện theo tiêu chuẩn giúp đồng bộ với hệ thống đường ống và thuận tiện khi kết nối với co, tê, bầu giảm và các phụ kiện hàn khác.

Khi đặt hàng, thông tin nên được xác định đầy đủ theo dạng:Bầu giảm thép hàn DN200-DN150 D219-D168 – đồng tâm/lệch tâm – SCH40 – ASTM A234 WPB – ASME B16.9. Cách ghi này giúp hạn chế nhầm lẫn giữa các loại bầu giảm có kích thước gần nhau.

Ứng dụng của bầu giảm DN200-DN150

Bầu giảm D219-D168 được sử dụng trong nhiều hệ thống có đường ống DN200 chuyển xuống DN150. Một số ứng dụng phổ biến gồm hệ thống PCCC, cấp nước, xử lý nước, khí nén, đường ống dầu, hơi và các hệ thống công nghiệp.

Trong hệ thống PCCC, phụ kiện được sử dụng tại các vị trí đường ống thay đổi kích thước theo thiết kế. Trong hệ thống cấp nước và xử lý nước, bầu giảm giúp kết nối các đoạn ống có đường kính khác nhau mà vẫn duy trì kết cấu đường ống đồng bộ.

Đối với đường ống công nghiệp, việc lựa chọn đồng tâm hay lệch tâm, SCH và vật liệu cần dựa trên bản vẽ thiết kế và điều kiện vận hành thực tế.

Thép Hùng Phát cung cấp bầu giảm D219-D168

Thép Hùng Phát nhập khẩu và phân phối bầu giảm thép hàn DN200-DN150 (D219-D168) phục vụ các công trình PCCC, cấp nước, xử lý nước và hệ thống đường ống công nghiệp.

Sản phẩm có thể lựa chọn đồng tâm, lệch tâm, thép đen, mạ kẽm, SCH20, SCH40, SCH80 và các yêu cầu kỹ thuật theo đơn hàng. Hùng Phát đồng thời cung cấp các loại co hàn, tê hàn, bầu giảm, mặt bích và phụ kiện đường ống đồng bộ.

Khách hàng có thể cung cấp quy cách đường ống, bản vẽ hoặc yêu cầu kỹ thuật để Hùng Phát tư vấn đúng kích thước, chiều dày và tiêu chuẩn trước khi đặt hàng.
