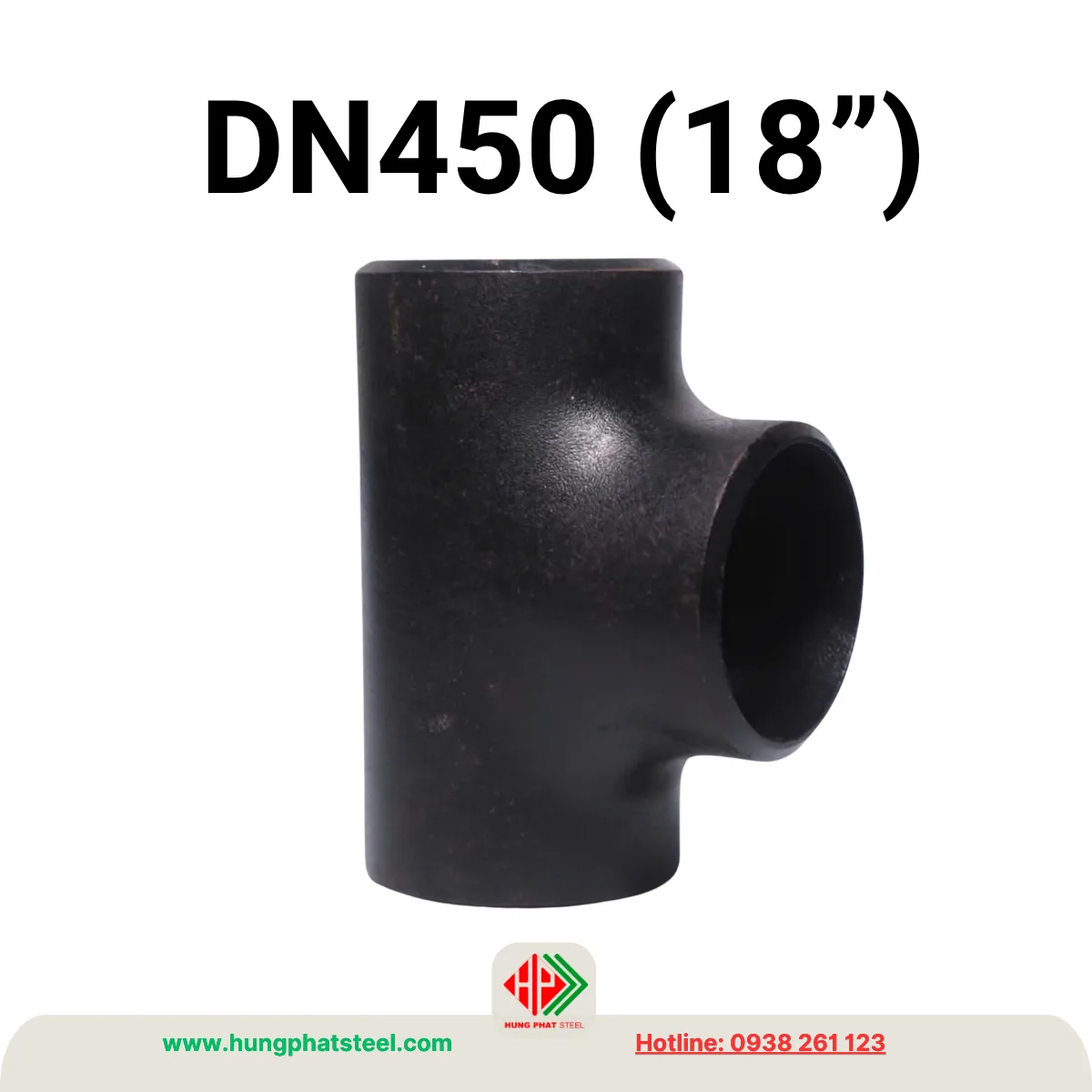

Tê Hàn DN450 (D457)

Tê hàn DN450 là phụ kiện đường ống được sử dụng để chia hoặc hợp lưu dòng chảy trong các hệ thống đường ống có kích thước lớn DN450, tương ứng đường kính ngoài D457 mm (18 inch).

Đây là dòng phụ kiện hàn đối đầu (Butt Weld Tee) được sản xuất theo tiêu chuẩn quốc tế, chuyên dùng trong các hệ thống đường ống áp lực cao như cấp thoát nước, dầu khí, nhiệt điện, hóa chất, PCCC, đóng tàu và các nhà máy công nghiệp quy mô lớn.

Nhờ kết cấu hàn liền khối với đường ống, tê hàn DN450 mang lại khả năng chịu áp lực vượt trội, độ kín cao và tuổi thọ lâu dài. So với các loại tê ren hoặc tê rãnh, tê hàn là giải pháp tối ưu cho các hệ thống đường ống kích thước lớn, hoạt động liên tục trong điều kiện khắc nghiệt.

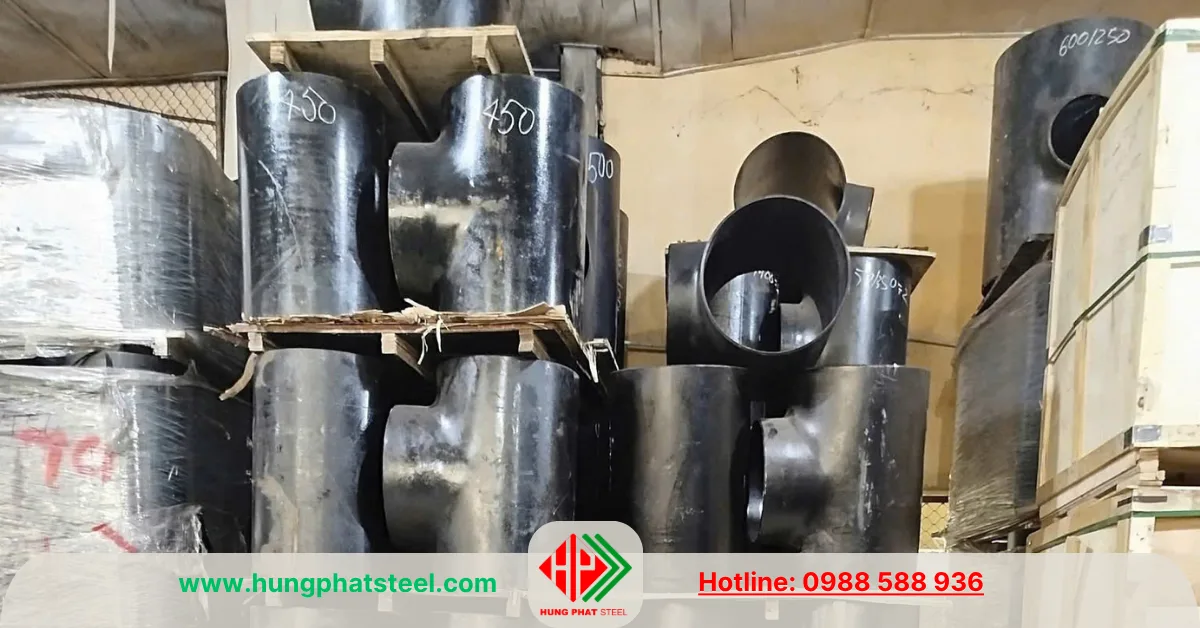

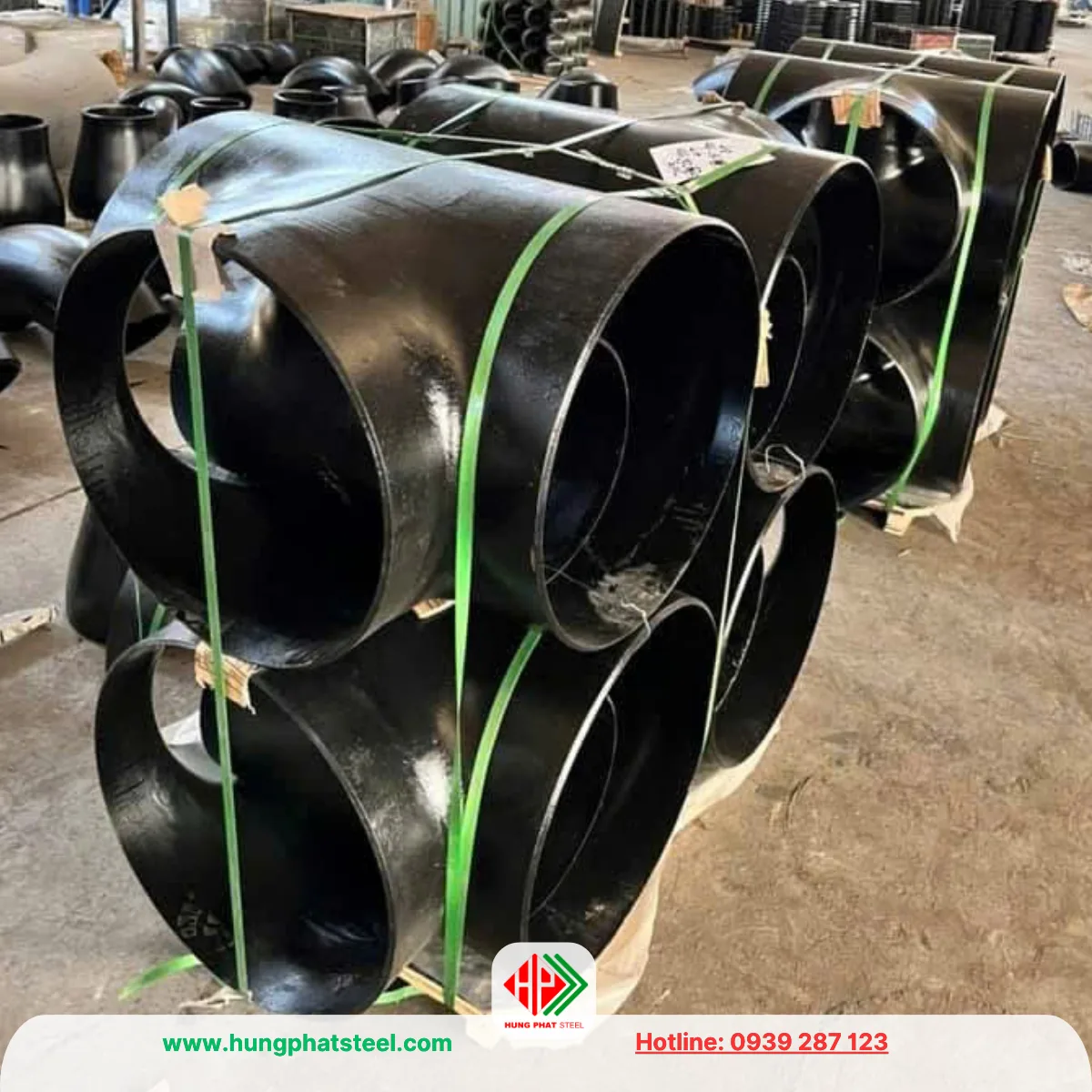

Tê hàn DN450 (D457) – Phụ kiện ống cỡ lớn

Tê hàn DN450 là phụ kiện có ba đầu nối, trong đó một đầu được bố trí vuông góc 90° với hai đầu còn lại nhằm tạo nhánh cho hệ thống đường ống. Cả ba đầu đều được thiết kế theo kiểu hàn đối đầu (Butt Weld), đảm bảo khả năng kết nối chắc chắn và đồng bộ với đường ống thép có đường kính ngoài 457 mm (18 inch).

Sản phẩm thường được chế tạo từ thép carbon ASTM A234 WPB bằng phương pháp dập nóng hoặc hàn tạo hình, sau đó gia công vát mép để thuận tiện cho quá trình hàn lắp đặt tại công trình.

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của tê hàn DN450 gồm:

• Kích thước danh nghĩa: DN450
• Đường kính ngoài: D457 mm
• Quy đổi: 18 inch
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn kích thước: ASME B16.9
• Vật liệu: ASTM A234 WPB
• Độ dày phổ biến: SCH20, SCH40, SCH80
• Bề mặt: Thép đen, sơn chống gỉ hoặc mạ kẽm theo yêu cầu
• Tiêu chuẩn vật liệu: ASTM, ASME
• Áp suất làm việc: Phụ thuộc vào cấp SCH và điều kiện thiết kế của hệ thống.

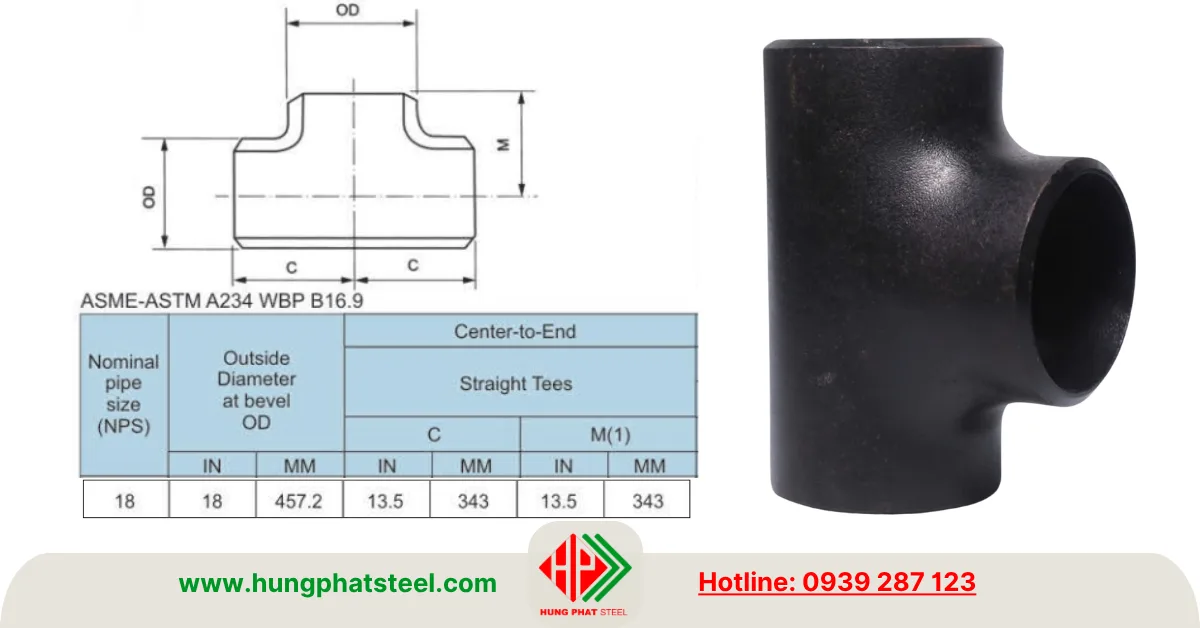

Kích thước tiêu chuẩn

Xem thêm:
Tê hàn các loại
Danh mục: Phụ kiện hàn

Cấu tạo của tê hàn DN450

Tê hàn DN450 được thiết kế với kết cấu chắc chắn nhằm đảm bảo khả năng chịu áp lực và phân phối dòng chảy hiệu quả.

Thân tê

Thân tê được sản xuất nguyên khối hoặc hàn tạo hình từ thép carbon chất lượng cao, có khả năng chịu tải trọng lớn và chống biến dạng khi làm việc.

Ba đầu hàn

Ba đầu nối đều được vát mép theo tiêu chuẩn ASME B16.25, giúp tạo mối hàn ngấu sâu, tăng cường độ bền và hạn chế nguy cơ rò rỉ.

Bề mặt hoàn thiện

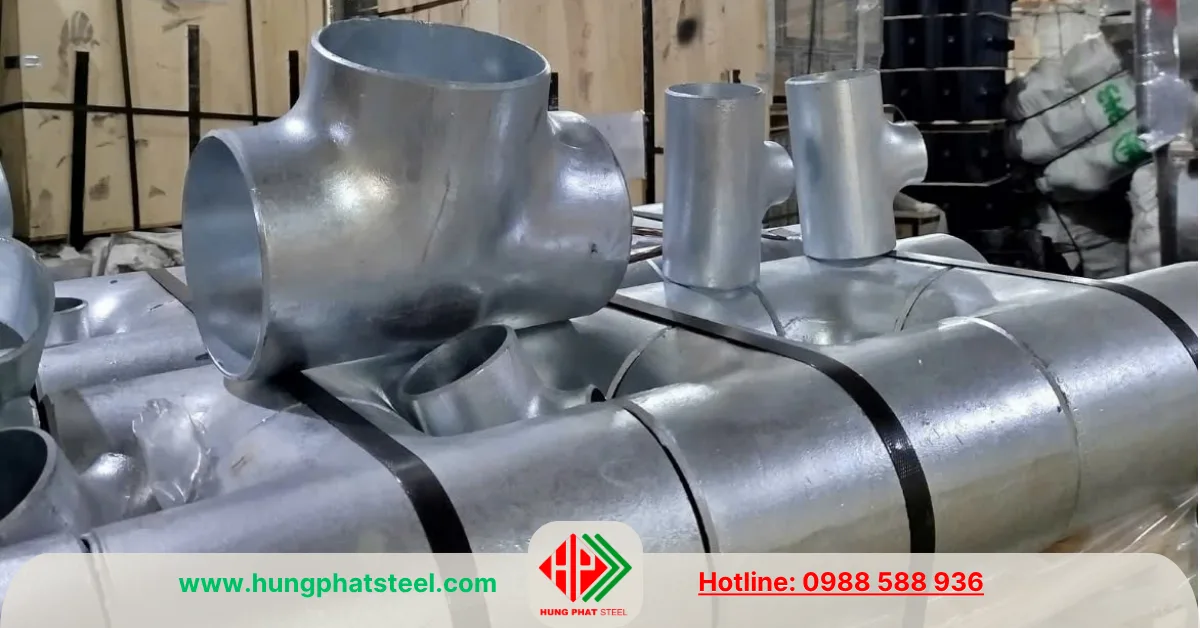

Tùy theo yêu cầu sử dụng, tê hàn có thể để nguyên thép đen, phủ sơn chống gỉ hoặc mạ kẽm nhằm tăng khả năng chống ăn mòn trong môi trường ẩm hoặc ngoài trời.

Phân loại tê hàn DN450

Tê hàn đều DN450

Đây là loại phổ biến nhất, cả ba đầu đều có cùng kích thước DN450.

Ưu điểm:

• Lưu lượng phân chia đồng đều.
• Dễ thiết kế và lắp đặt.
• Phù hợp với các hệ thống có cùng đường kính ống.

Tê hàn giảm DN450

Loại này có hai đầu chính DN450 và đầu nhánh nhỏ hơn như DN400, DN350, DN300 hoặc các kích thước khác.

Ưu điểm:

• Giảm chi phí vật tư.
• Phù hợp khi cần chia nhánh sang đường ống nhỏ hơn.
• Giúp tối ưu thiết kế hệ thống.

Phân loại theo độ dày SCH

Để đáp ứng nhiều mức áp suất khác nhau, tê hàn DN450 được sản xuất với nhiều cấp độ dày:

• SCH20
• SCH30
• SCH40
• SCH60
• SCH80
• SCH100
• SCH120
• SCH160

Trong đó:

• SCH20 phù hợp với hệ thống áp lực thấp.
• SCH40 là loại được sử dụng phổ biến nhất.
• SCH80 và SCH160 được sử dụng cho hệ thống áp suất cao và môi trường làm việc khắc nghiệt.

Ưu điểm của tê hàn DN450

Chịu áp lực lớn

Nhờ kết nối bằng phương pháp hàn đối đầu, tê hàn DN450 có khả năng chịu áp lực cao hơn nhiều so với các loại phụ kiện ren hoặc rãnh.

Độ kín tuyệt đối

Sau khi hàn hoàn thiện, phụ kiện và đường ống tạo thành một kết cấu liền khối, hạn chế tối đa hiện tượng rò rỉ.

Độ bền cao

Vật liệu thép carbon ASTM A234 WPB có khả năng chịu va đập, rung động và nhiệt độ cao, phù hợp với các hệ thống công nghiệp nặng.

Tuổi thọ lâu dài

Khi được lắp đặt đúng kỹ thuật và bảo trì định kỳ, tê hàn DN450 có thể vận hành ổn định trong nhiều năm.

Đồng bộ với hệ thống

Tê hàn được sản xuất theo tiêu chuẩn ASME B16.9 nên dễ dàng kết nối với co hàn, côn giảm hàn, chén hàn và ống thép cùng tiêu chuẩn.

Ứng dụng của tê hàn DN450

Nhờ khả năng chịu áp lực và kích thước lớn, tê hàn DN450 được sử dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước đô thị.
• Nhà máy xử lý nước sạch và nước thải.
• Đường ống dẫn dầu và khí.
• Nhà máy nhiệt điện và thủy điện.
• Nhà máy hóa chất.
• Nhà máy xi măng.
• Nhà máy luyện kim.
• Hệ thống phòng cháy chữa cháy quy mô lớn.
• Công trình đóng tàu.
• Khu công nghiệp và hạ tầng kỹ thuật.

Trong các hệ thống này, tê hàn DN450 đóng vai trò quan trọng trong việc phân phối lưu chất đến các tuyến ống phụ hoặc kết nối nhiều nhánh đường ống với nhau.

Hướng dẫn lắp đặt tê hàn DN450

Để đảm bảo chất lượng mối nối và tuổi thọ của hệ thống, cần thực hiện đúng quy trình:

• Kiểm tra đúng kích thước DN450 (D457 mm – 18 inch).
• Kiểm tra độ dày SCH của phụ kiện và đường ống để đảm bảo đồng bộ.
• Làm sạch mép hàn trước khi lắp đặt.
• Căn chỉnh đồng tâm giữa phụ kiện và đường ống.
• Hàn đính để cố định vị trí trước khi hàn hoàn thiện.
• Tiến hành hàn theo đúng quy trình kỹ thuật phù hợp với vật liệu và chiều dày.
• Kiểm tra mối hàn bằng thử áp hoặc phương pháp kiểm tra không phá hủy (NDT) nếu công trình yêu cầu.
• Sơn phủ chống gỉ sau khi hoàn thiện đối với phụ kiện thép đen.

Kinh nghiệm lựa chọn tê hàn DN450

Để đảm bảo hiệu quả sử dụng, nên lưu ý:

• Chọn đúng kích thước D457 mm tương ứng DN450.
• Lựa chọn độ dày SCH phù hợp với áp suất thiết kế.
• Kiểm tra tiêu chuẩn ASME B16.9 và vật liệu ASTM A234 WPB.
• Ưu tiên sản phẩm có mép hàn gia công chính xác, bề mặt không nứt, không cong vênh.
• Lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng, nguồn gốc xuất xứ và đầy đủ chứng từ CO, CQ.

Thép Hùng Phát – Nhà cung cấp tê hàn DN450 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối tê hàn DN450 (D457, 18 inch) cùng đầy đủ các loại phụ kiện hàn từ DN15 đến DN1200. Sản phẩm được sản xuất theo tiêu chuẩn ASME B16.9, sử dụng vật liệu ASTM A234 WPB, có sẵn nhiều cấp độ dày từ SCH20, SCH40, SCH80 đến SCH160, đáp ứng yêu cầu của các công trình công nghiệp, hạ tầng và dự án dầu khí.

Ngoài tê hàn, Thép Hùng Phát còn cung cấp co hàn, côn giảm hàn, chén hàn, mặt bích, ống thép hàn, ống thép đúc và nhiều phụ kiện đường ống khác với số lượng lớn, giá cạnh tranh và đầy đủ chứng từ CO, CQ. Với đội ngũ kỹ thuật giàu kinh nghiệm, công ty luôn sẵn sàng tư vấn lựa chọn sản phẩm phù hợp, hỗ trợ báo giá nhanh và giao hàng trên toàn quốc, góp phần đảm bảo chất lượng và tiến độ cho mọi công trình.
