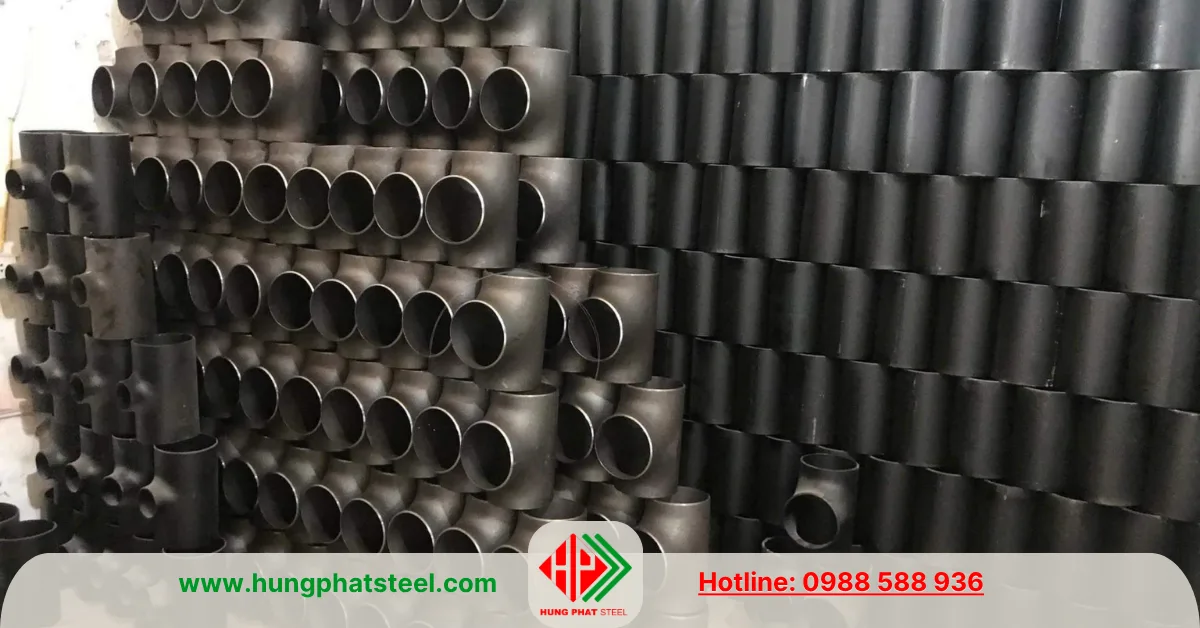

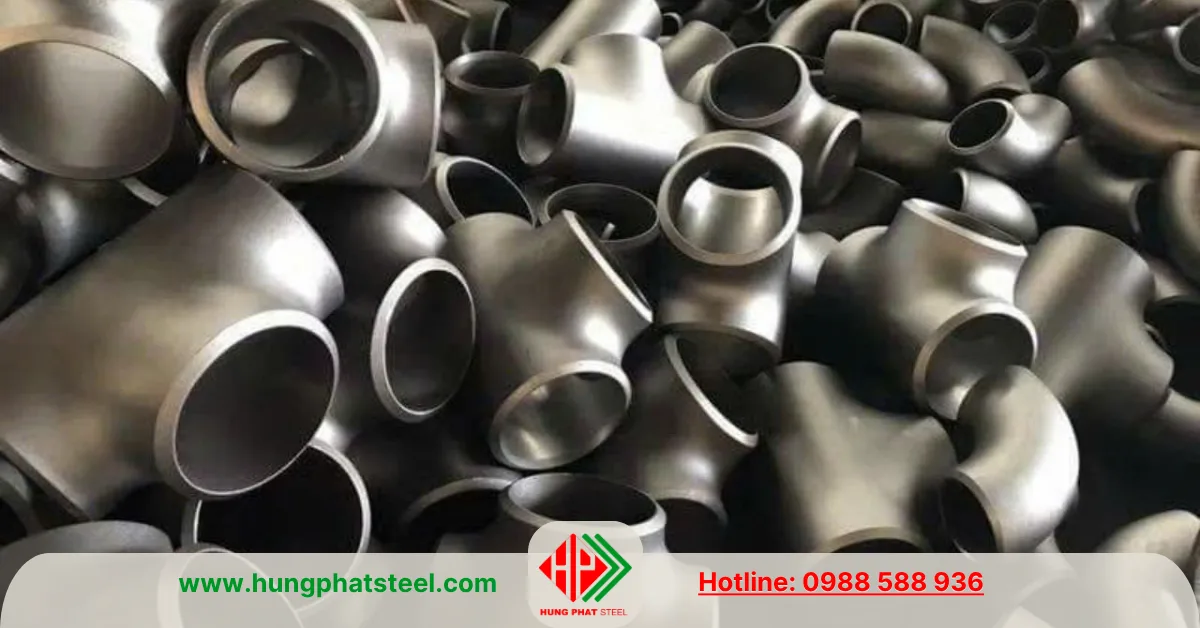

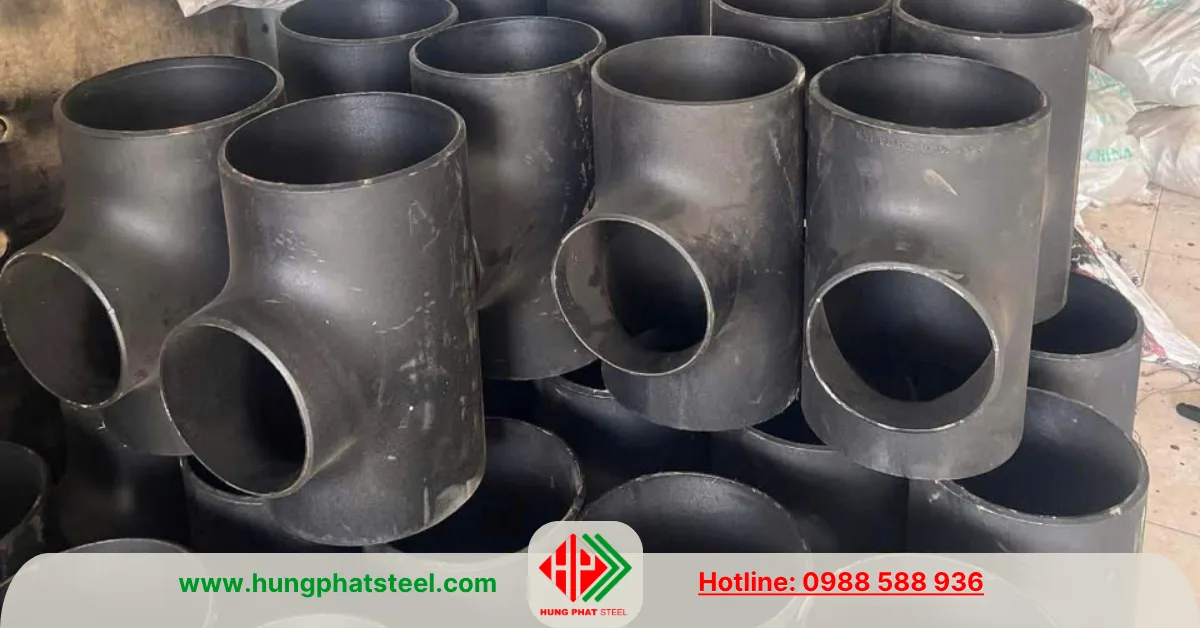

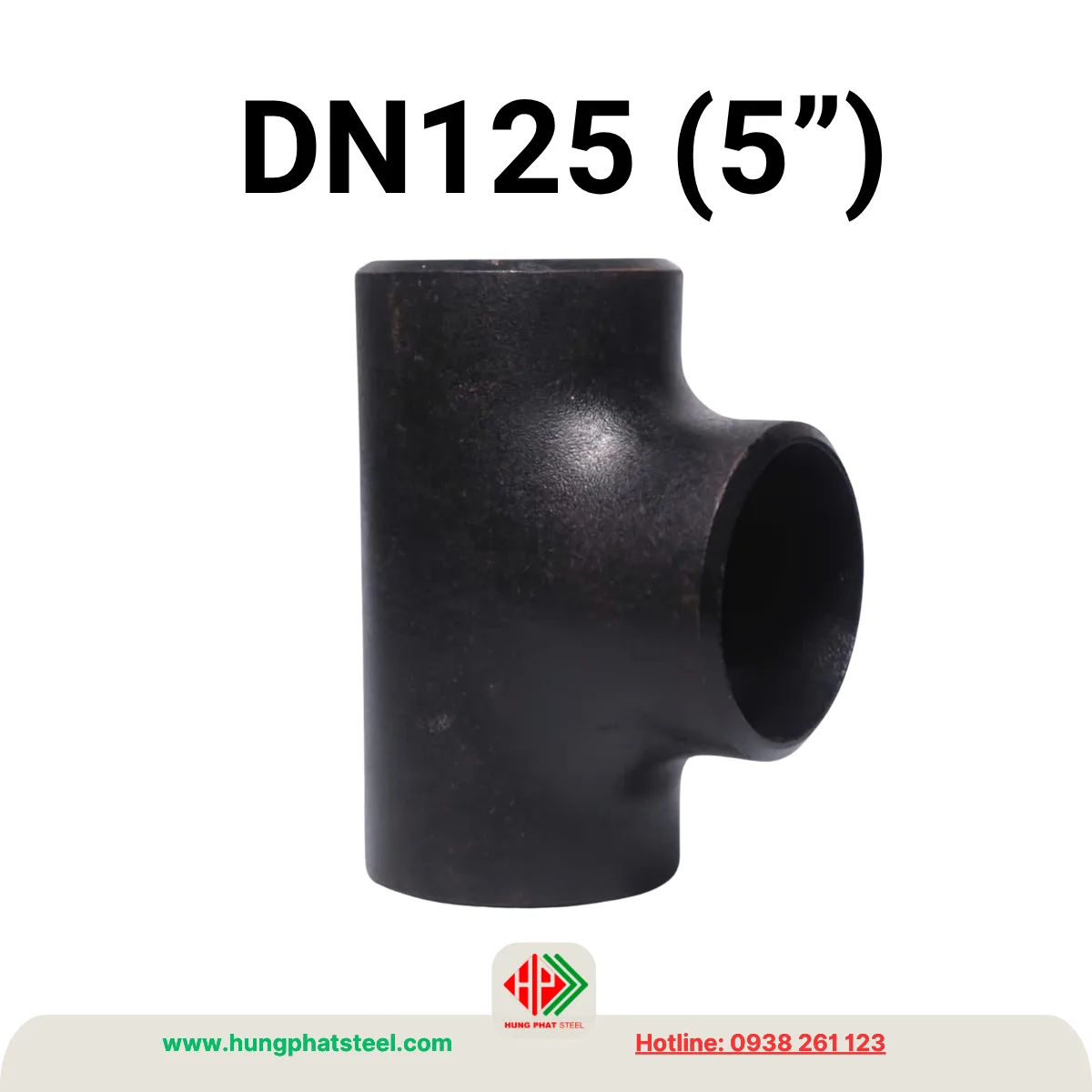

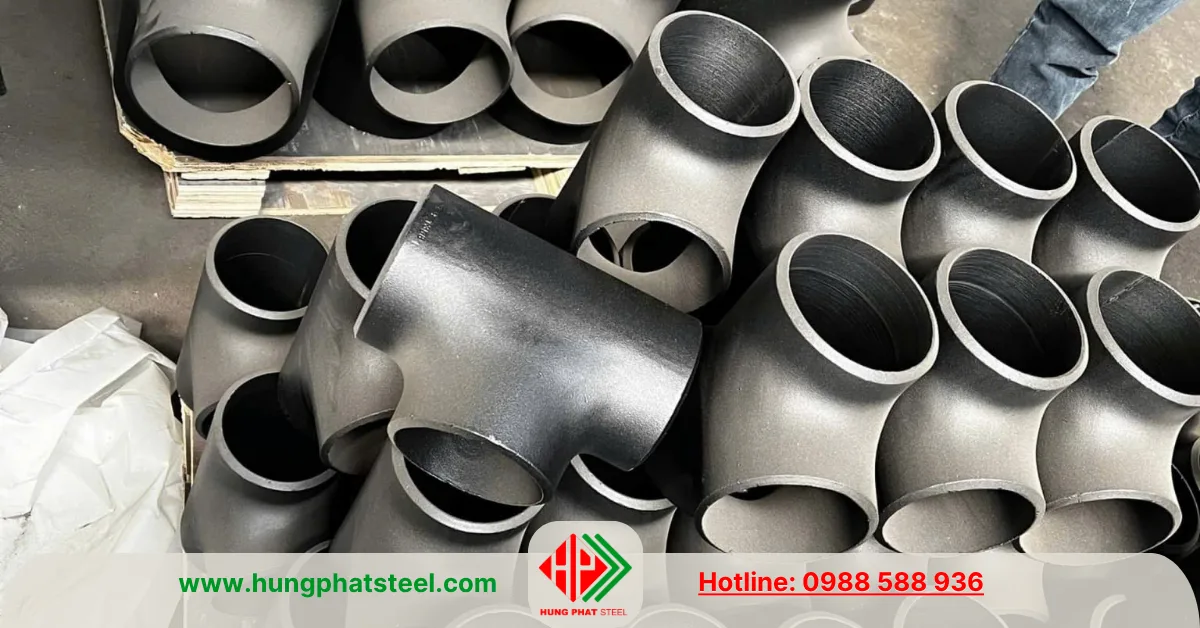

Tê Hàn DN125 (D141, 5inch)

Tê hàn DN125 (D141, 5 inch) là phụ kiện đường ống bằng thép carbon có 3 nhánh được sử dụng để phân chia hoặc hợp lưu dòng lưu chất trong các hệ thống đường ống công nghiệp và dân dụng.

Với thiết kế dạng chữ T và phương pháp kết nối hàn đối đầu (Butt Weld), sản phẩm tạo nên mối nối có độ kín cao, chịu được áp lực và nhiệt độ lớn, phù hợp với các hệ thống vận chuyển nước, hơi, khí nén, dầu, hóa chất và nhiều loại lưu chất khác.

Theo tiêu chuẩn ASME B36.10M, DN125 tương ứng với kích thước danh nghĩa NPS 5 inch, sử dụng cho đường ống có đường kính ngoài 141.3 mm, tại Việt Nam thường gọi là D141 hoặc phi 141. Đây là một trong những kích thước được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC, nhà máy công nghiệp, trạm xử lý nước và các công trình hạ tầng kỹ thuật.

Tổng quan về: Tê hàn DN125 (D141, 5inch)

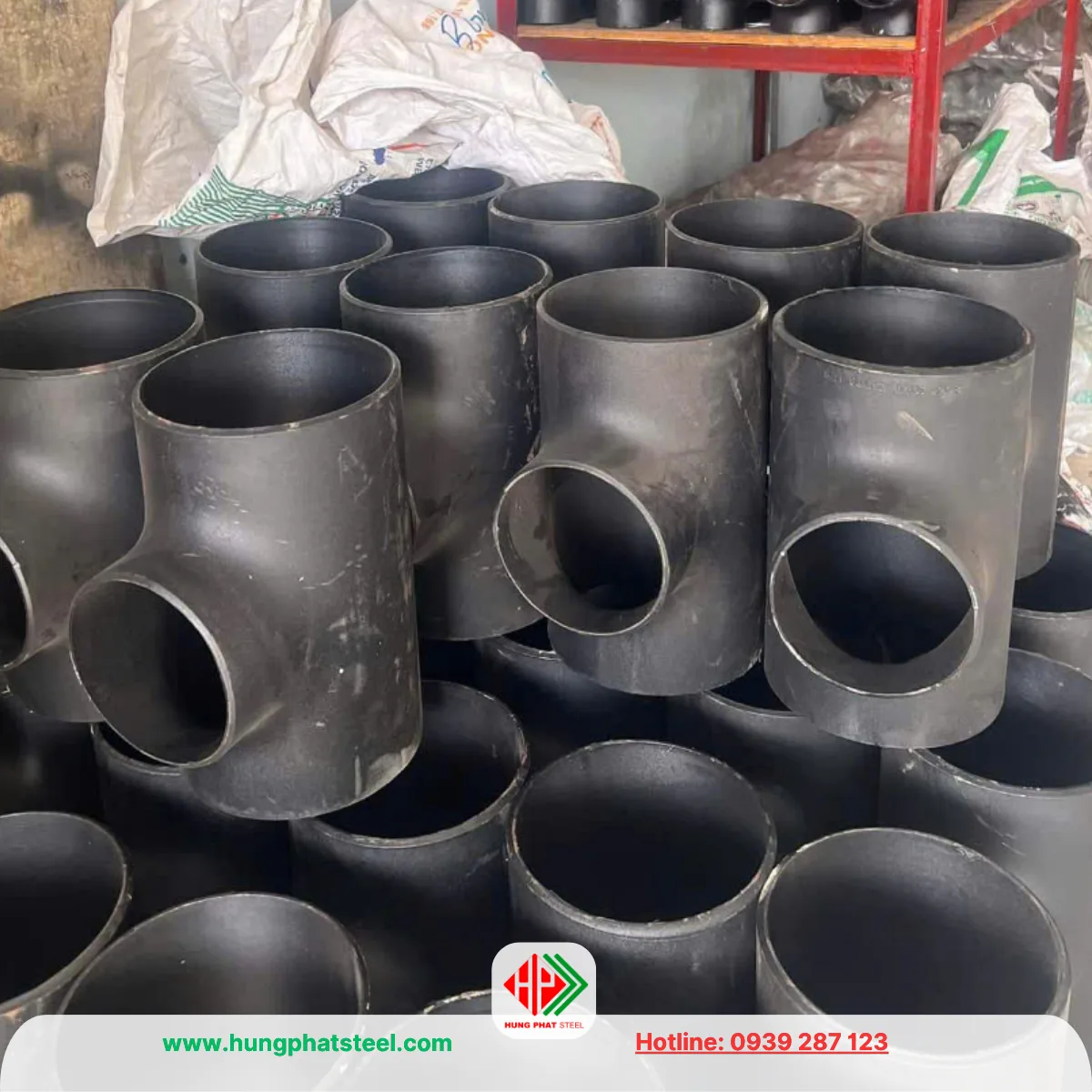

Tê hàn DN125 là phụ kiện có ba đầu nối, gồm hai đầu nằm trên đường ống chính và một đầu nhánh vuông góc 90 độ. Ba đầu đều được vát mép theo tiêu chuẩn để thực hiện hàn đối đầu, giúp tạo ra mối nối chắc chắn và đồng đều với đường ống.

Khác với tê ren chỉ phù hợp cho hệ thống áp lực thấp, tê hàn DN125 được thiết kế cho các công trình yêu cầu độ bền cao, khả năng chịu rung động và chịu áp lực liên tục. Sau khi hoàn thiện quá trình hàn, phụ kiện và đường ống tạo thành một kết cấu gần như liền khối, hạn chế tối đa hiện tượng rò rỉ trong quá trình vận hành.

Hiện nay, tê hàn DN125 chủ yếu được sản xuất từ thép carbon ASTM A234 WPB và gia công theo tiêu chuẩn ASME B16.9, đáp ứng yêu cầu của nhiều dự án công nghiệp trong và ngoài nước.

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của sản phẩm gồm:

• Tên hàng hóa/ dịch vụ: Tê hàn thép DN125
• NPS: 5″ inch
• Đường kính phi: D141
• Đường kính ngoài ống: Ø141.3 mm (D141)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Chủng loại: Tê đều (Equal Tee), tê giảm (Reducing Tee)
• Tiêu chuẩn sản xuất: ASME B16.9
• Vật liệu: Thép carbon ASTM A234 WPB
• Chiều dày: SCH20, SCH40, SCH80
• Bề mặt: Thép đen, phủ dầu chống gỉ, xi mạ kẽm hoặc mạ kẽm nhúng nóng
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Malaysia, Nhật Bản

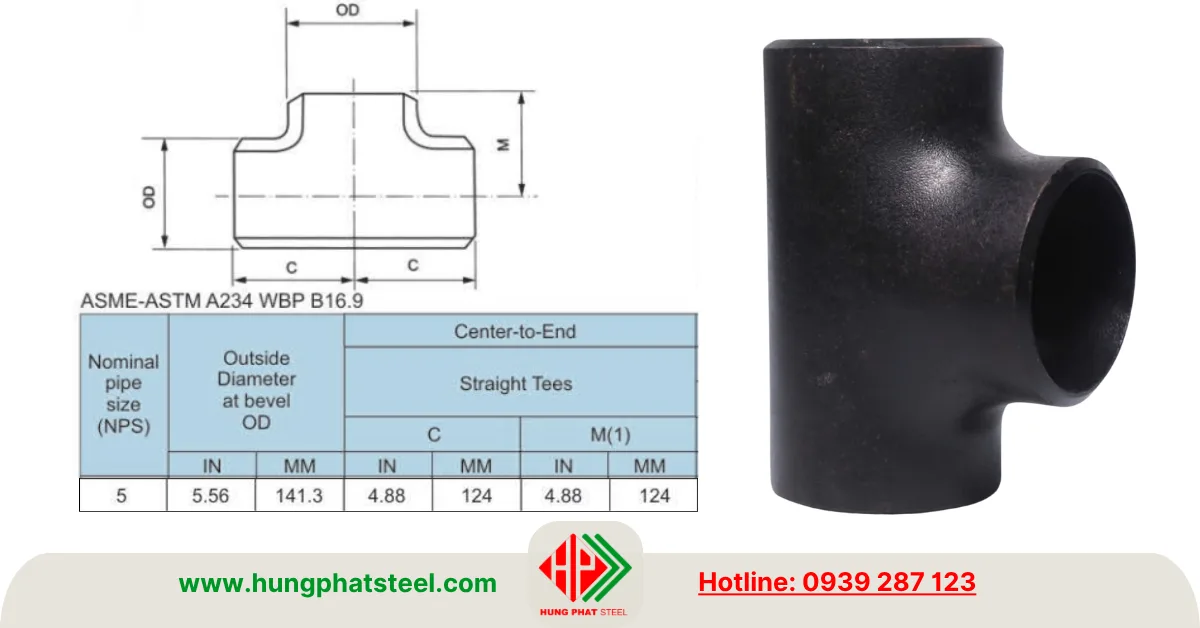

Cấu tạo của tê hàn DN125

Tê hàn DN125 được chế tạo bằng phương pháp dập nóng hoặc ép thủy lực từ thép carbon nguyên khối. Sau quá trình tạo hình, sản phẩm được gia công chính xác về kích thước, độ dày và góc vát mép theo tiêu chuẩn ASME B16.9.

Ba đầu nối được gia công đồng tâm, giúp việc lắp đặt với đường ống diễn ra nhanh chóng và đảm bảo độ kín sau khi hàn. Bề mặt sản phẩm thường được phủ sơn đen chống gỉ trong quá trình bảo quản. Đối với các công trình yêu cầu khả năng chống ăn mòn cao, phụ kiện có thể được xi mạ kẽm hoặc mạ kẽm nhúng nóng sau khi gia công.

Tham khảo thêm:
Tê hàn DN100
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các loại tê hàn DN125 phổ biến

Tê hàn đều DN125

Đây là loại thông dụng nhất, cả ba đầu đều có cùng kích thước DN125. Sản phẩm được sử dụng khi cần chia lưu lượng đồng đều từ đường ống chính sang các nhánh.

Tê hàn giảm DN125

Loại này có hai đầu chính DN125 và đầu nhánh nhỏ hơn như DN100, DN80 hoặc DN65. Tê giảm giúp kết nối các đường ống có kích thước khác nhau mà không cần lắp thêm côn giảm.

Tê hàn SCH20

Có thành mỏng, trọng lượng nhẹ, phù hợp với hệ thống áp suất thấp hoặc trung bình như cấp nước và thông gió.

Tê hàn SCH40

Đây là quy cách được sử dụng phổ biến nhất trong các công trình dân dụng và công nghiệp nhờ khả năng chịu áp lực tốt và giá thành hợp lý.

Tê hàn SCH80

Có chiều dày lớn hơn SCH40, thích hợp với các hệ thống hơi nóng, dầu khí, hóa chất hoặc môi trường áp suất cao.

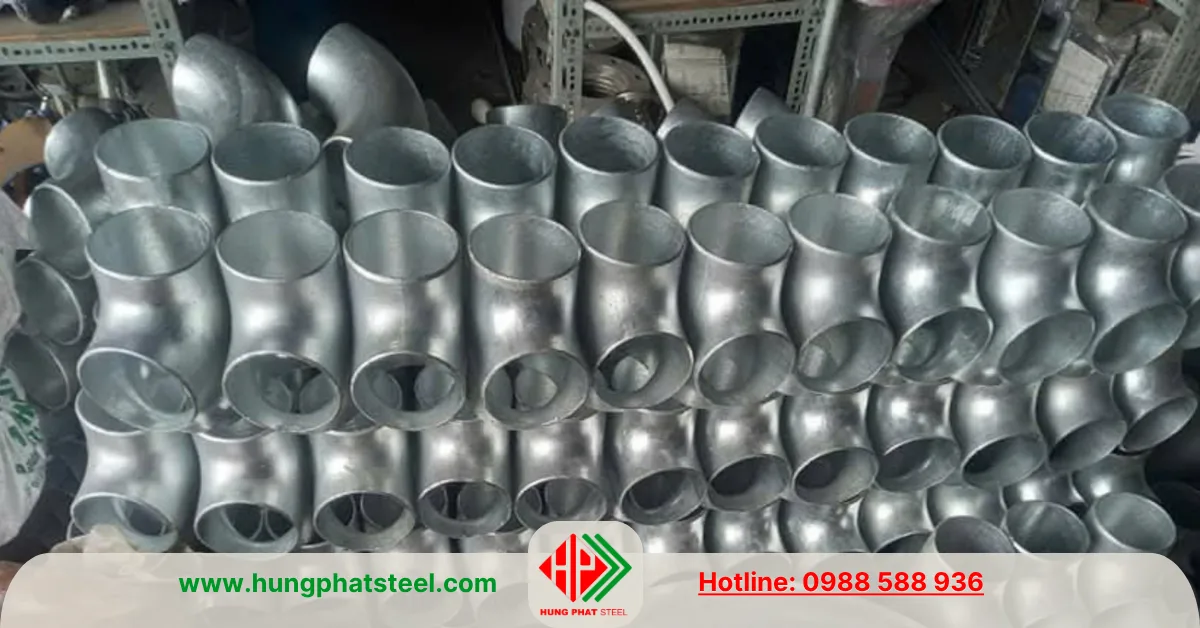

Tê hàn mạ kẽm DN125

Ngoài dòng thép đen thông thường, tê hàn DN125 còn được cung cấp với hai dạng xử lý bề mặt là xi mạ kẽm điện phân và mạ kẽm nhúng nóng.

Tê hàn xi mạ kẽm có bề mặt sáng, lớp mạ mỏng và tính thẩm mỹ cao, phù hợp với hệ thống cấp nước, khí nén hoặc PCCC lắp đặt trong nhà.

Trong khi đó, tê hàn mạ kẽm nhúng nóng có lớp kẽm dày hơn, khả năng chống oxy hóa vượt trội, thích hợp cho công trình ngoài trời, môi trường ven biển hoặc nơi có độ ẩm cao. Việc lựa chọn loại mạ phù hợp sẽ giúp tăng tuổi thọ phụ kiện và giảm chi phí bảo trì trong quá trình sử dụng.

Ưu điểm của tê hàn thép carbon DN125

Một trong những ưu điểm nổi bật của tê hàn DN125 là khả năng chịu áp lực lớn. Mối hàn đối đầu giúp phụ kiện và đường ống tạo thành một kết cấu đồng nhất, hạn chế tối đa hiện tượng rò rỉ và đảm bảo độ an toàn khi vận hành.

Thép carbon ASTM A234 WPB có độ bền cơ học cao, chịu va đập tốt và làm việc ổn định trong điều kiện nhiệt độ cũng như áp suất lớn. Sản phẩm còn có khả năng chống biến dạng khi chịu tải trọng hoặc rung động kéo dài.

So với các phương pháp kết nối ren hoặc nối nhanh, kết nối hàn đối đầu có tuổi thọ cao hơn, ít phải bảo trì và phù hợp với các hệ thống làm việc liên tục.

Bên cạnh đó, tê hàn thép carbon có giá thành cạnh tranh, dễ gia công và dễ thay thế khi cần mở rộng hoặc cải tạo hệ thống đường ống.

Ứng dụng của tê hàn DN125

Tê hàn DN125 được sử dụng trong nhiều lĩnh vực công nghiệp và xây dựng.

Trong hệ thống cấp nước và thoát nước, sản phẩm giúp chia nhánh từ đường ống chính đến các khu vực sử dụng hoặc kết nối nhiều tuyến ống với nhau.

Trong hệ thống phòng cháy chữa cháy, tê hàn DN125 thường được lắp đặt trên tuyến ống chính để dẫn nước đến các nhánh cấp cho đầu phun sprinkler, họng nước chữa cháy hoặc trụ cứu hỏa.

Trong ngành dầu khí và năng lượng, sản phẩm được sử dụng để vận chuyển dầu, khí, hơi nước và các loại lưu chất có áp suất cao.

Các nhà máy nhiệt điện, xi măng, luyện kim, chế biến thực phẩm, xử lý nước và đóng tàu cũng sử dụng tê hàn DN125 nhờ độ bền cao và khả năng chịu tải tốt.

Ngoài ra, phụ kiện còn được lắp đặt trong hệ thống HVAC, hệ thống khí nén và nhiều công trình cơ điện khác.

Lưu ý khi lựa chọn tê hàn DN125 (Phi 141)

Để đảm bảo hiệu quả sử dụng, cần lựa chọn tê hàn có cùng tiêu chuẩn với đường ống đang sử dụng.

Chiều dày SCH của phụ kiện nên tương đương với chiều dày đường ống nhằm đảm bảo chất lượng mối hàn và khả năng chịu áp lực của toàn hệ thống.

Đối với môi trường ngoài trời hoặc có độ ẩm cao, nên lựa chọn sản phẩm mạ kẽm hoặc sơn phủ chống gỉ để tăng khả năng chống ăn mòn.

Ngoài ra, khách hàng nên ưu tiên sản phẩm có đầy đủ chứng chỉ CO, CQ, chứng nhận vật liệu và được sản xuất theo tiêu chuẩn ASME B16.9, ASTM A234 WPB để đảm bảo chất lượng và thuận lợi cho công tác nghiệm thu công trình.

Đơn vị cung cấp tê hàn DN125 uy tín

Hiện nay, tê hàn thép carbon DN125 (D141, 5 inch) được phân phối với nhiều quy cách và xuất xứ khác nhau. Một đơn vị cung cấp uy tín sẽ có sẵn các dòng SCH10, SCH20, SCH40, SCH80 và SCH160, đáp ứng nhanh nhu cầu của các công trình từ dân dụng đến công nghiệp.

Bên cạnh việc cung cấp sản phẩm chính hãng, nhà phân phối chuyên nghiệp còn hỗ trợ tư vấn lựa chọn đúng tiêu chuẩn, vật liệu và chiều dày phù hợp với từng hệ thống, đồng thời cung cấp đầy đủ chứng từ CO, CQ theo yêu cầu của chủ đầu tư.

Với kết cấu chắc chắn, khả năng chịu áp lực cao, độ kín tuyệt đối và tuổi thọ lâu dài, tê hàn thép carbon DN125 (D141, 5 inch) là giải pháp kết nối và chia nhánh hiệu quả cho các hệ thống đường ống hiện đại.

Việc lựa chọn đúng quy cách, đúng tiêu chuẩn và đúng đơn vị cung cấp sẽ góp phần nâng cao hiệu quả vận hành, giảm chi phí bảo trì và đảm bảo an toàn cho toàn bộ công trình.
