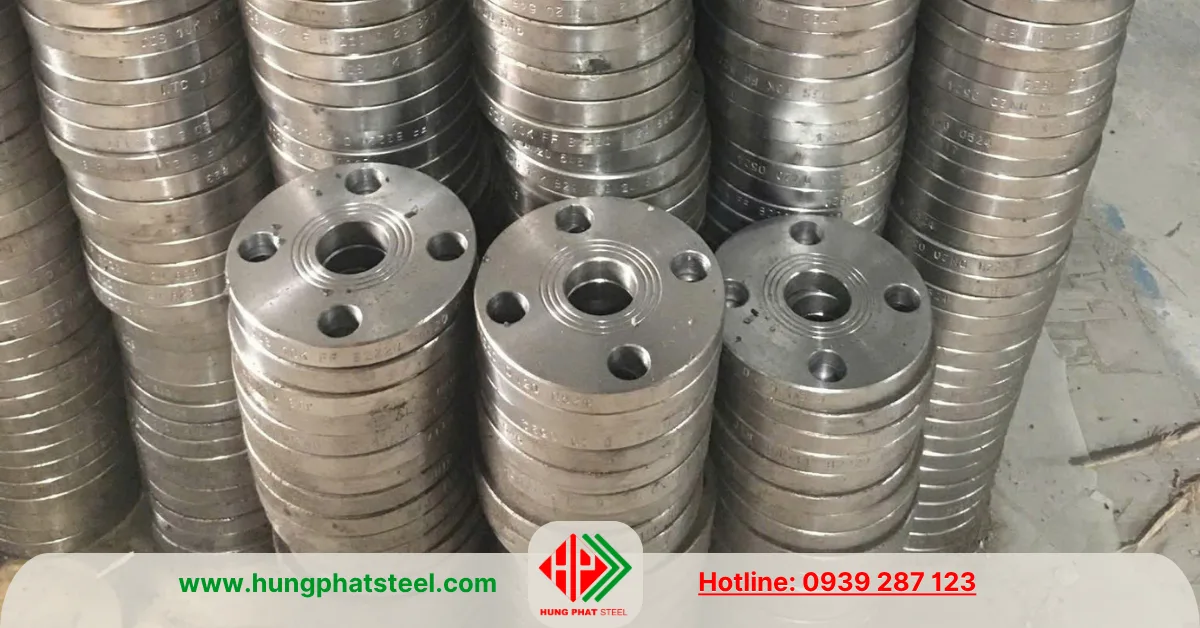

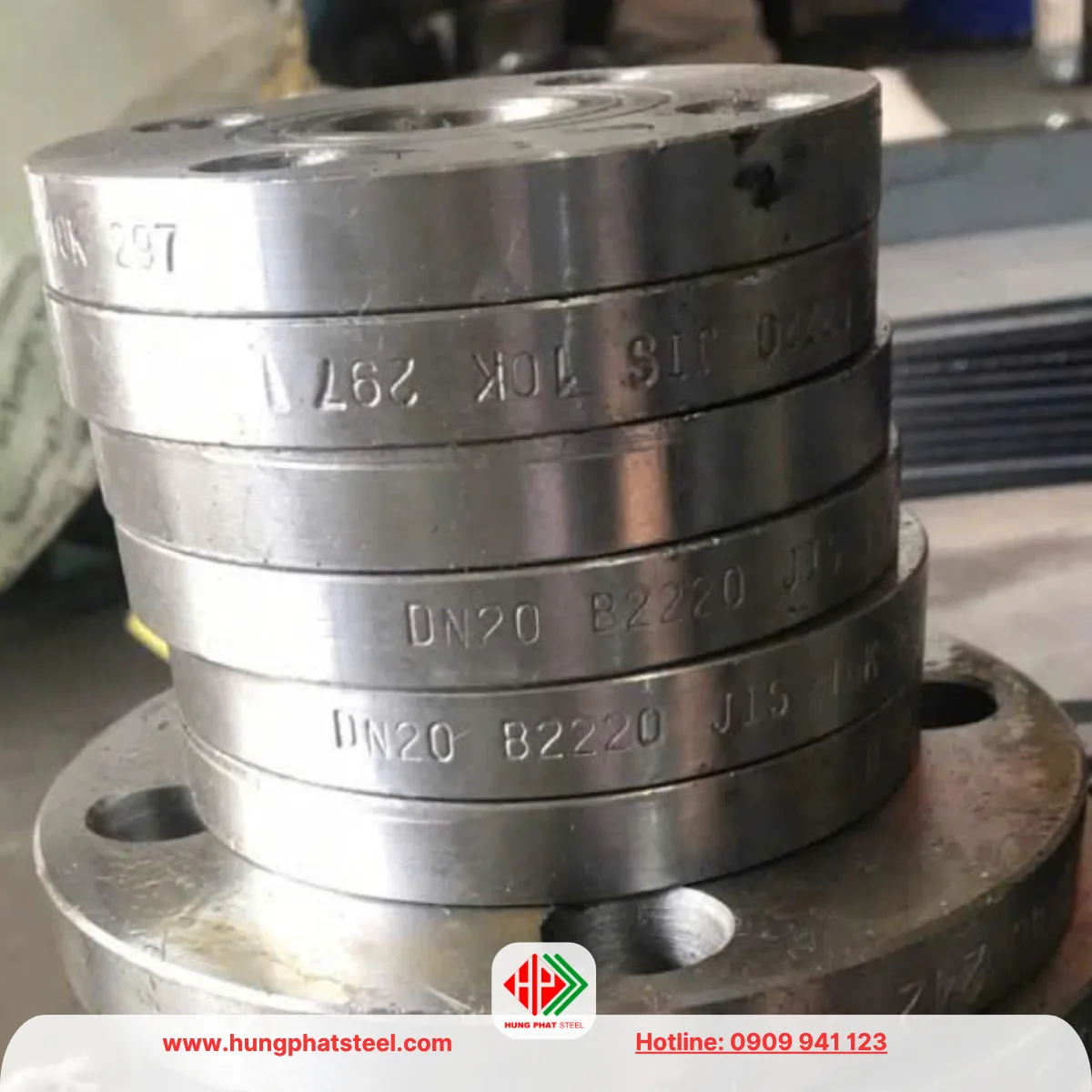

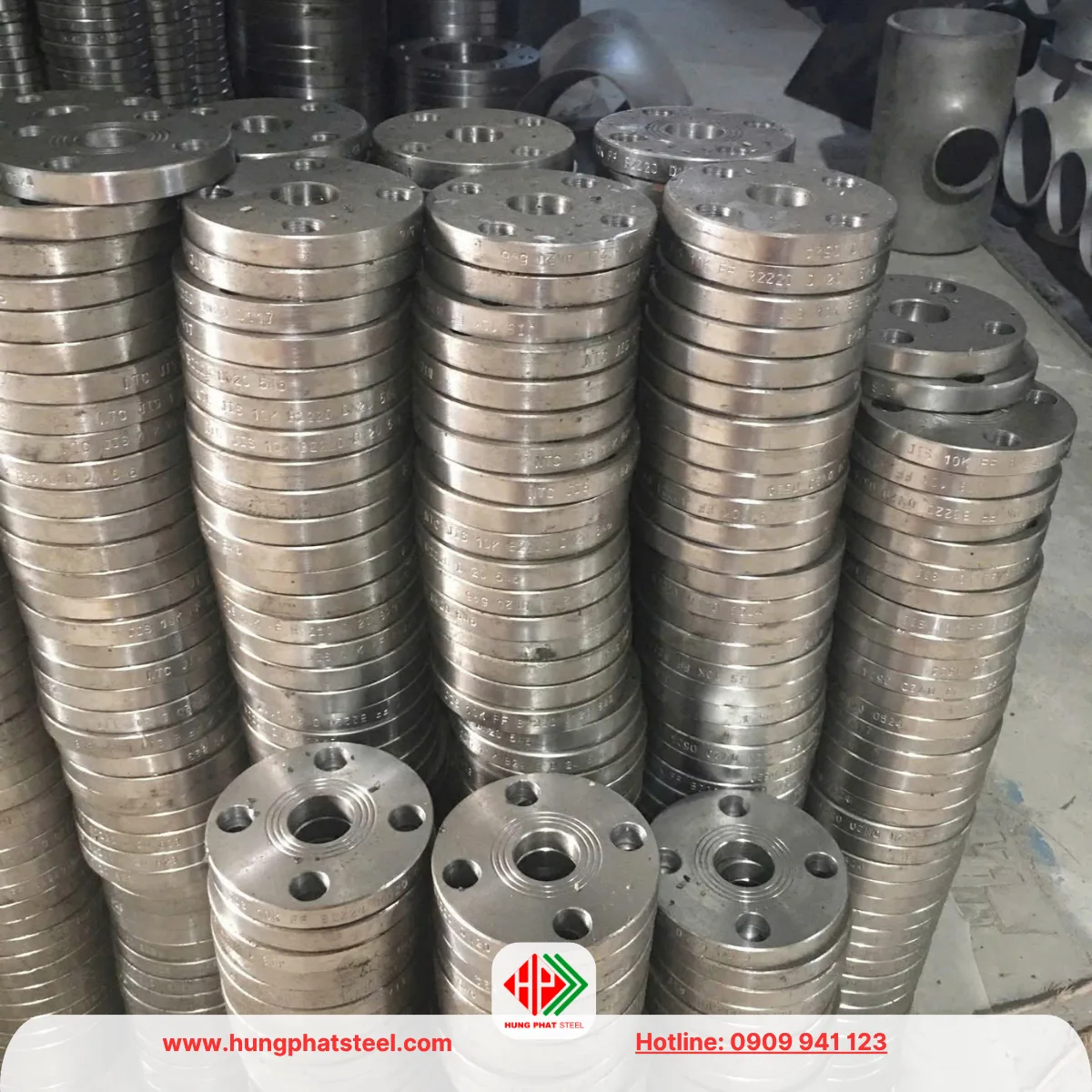

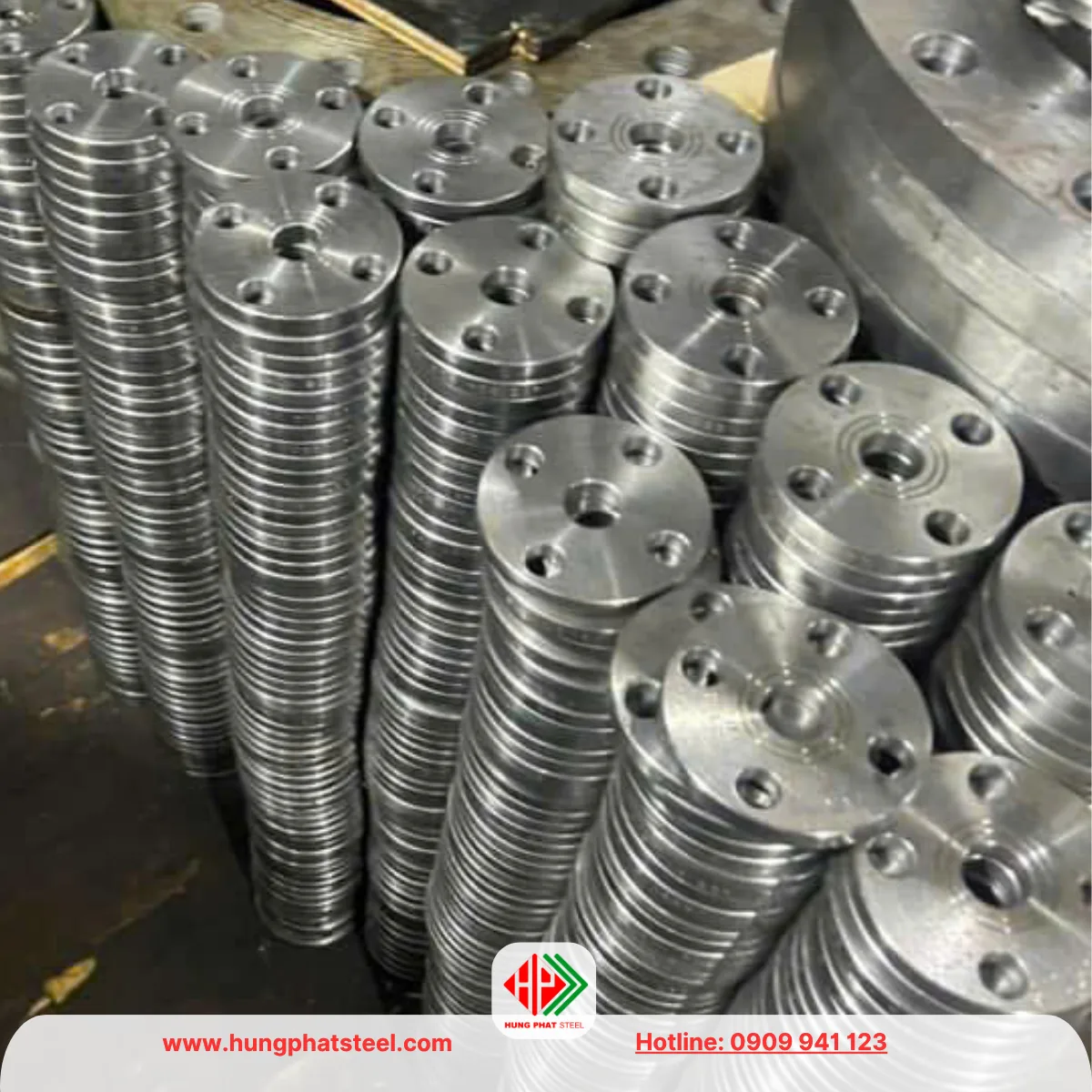

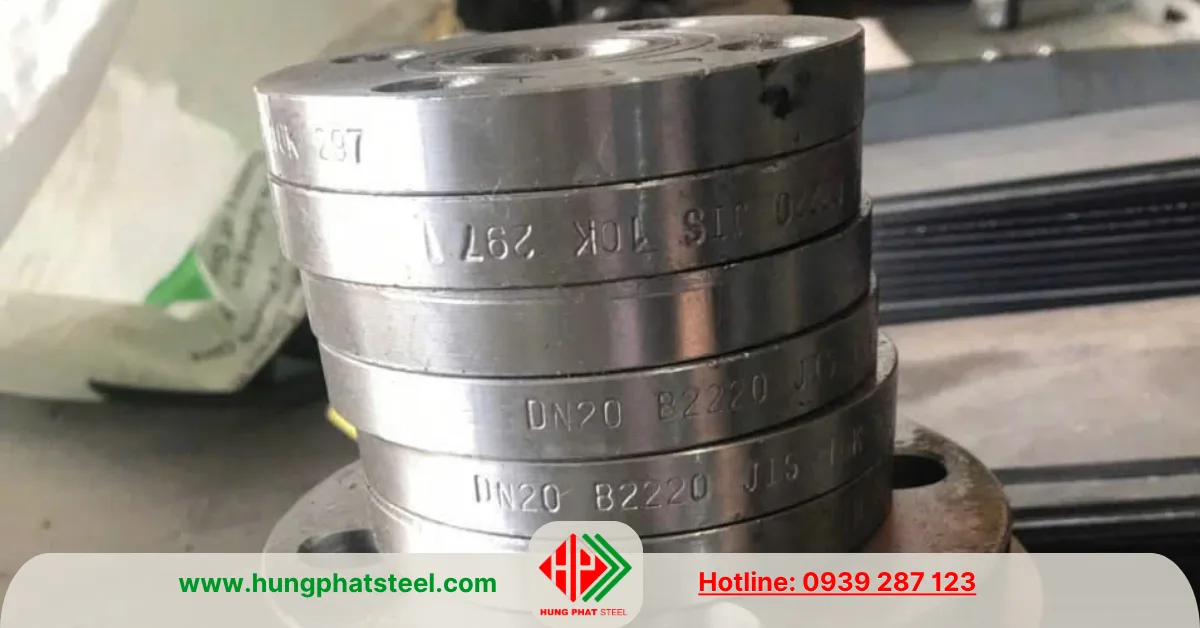

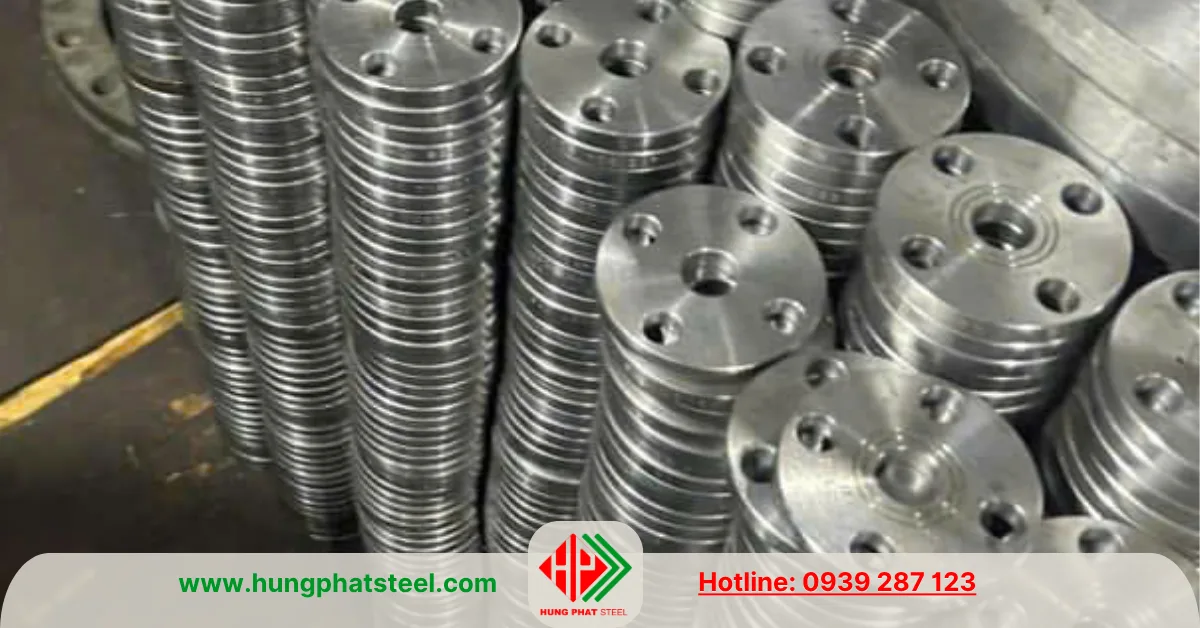

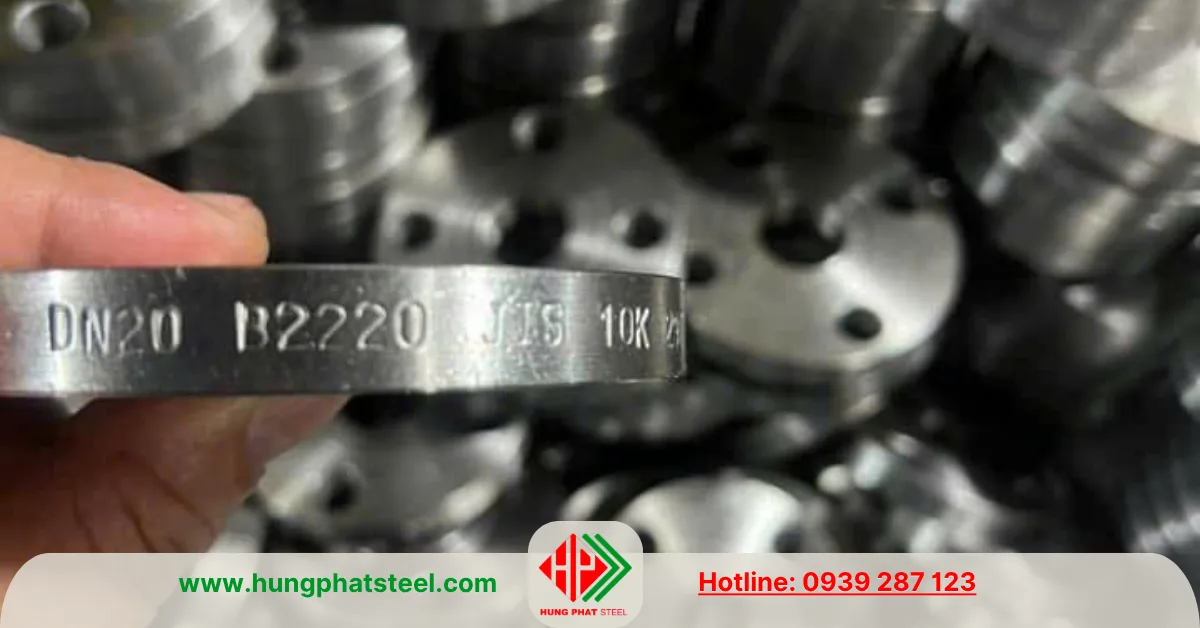

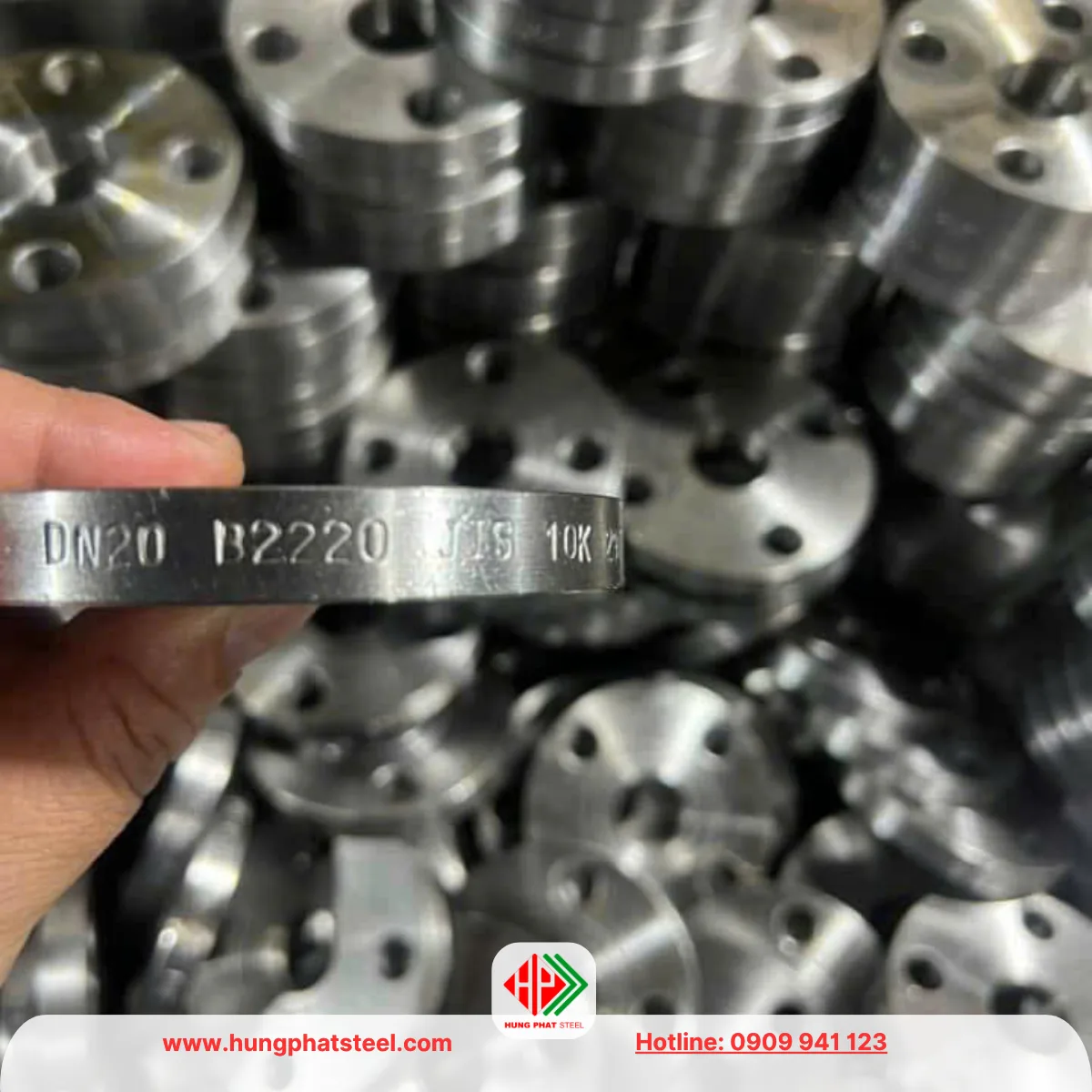

Mặt Bích JIS 10K DN20 (D27)

Mặt bích JIS 10K DN20 (D27) là phụ kiện cơ khí được sử dụng để kết nối đường ống thép, ống inox, van công nghiệp, máy bơm và các thiết bị đường ống trong hệ thống cấp thoát nước, khí nén, dầu khí và công nghiệp sản xuất. Sản phẩm được thiết kế theo tiêu chuẩn JIS của Nhật Bản, cấp áp lực 10K, phù hợp với các hệ thống đường ống có yêu cầu kết nối bằng mặt bích.

Giới thiệu: Mặt Bích JIS 10K DN20 (D27)

Mặt bích DN20 thuộc nhóm kích thước đường ống danh nghĩa 20A, thường được sử dụng với đường ống có đường kính ngoài khoảng 27mm. Đây là kích thước phổ biến trong các hệ thống đường ống nhỏ, đường ống cấp nước, đường ống dẫn khí và các cụm thiết bị công nghiệp.
Kết cấu mặt bích có dạng đĩa tròn, ở giữa là lỗ thông dòng và xung quanh có các lỗ bu lông để liên kết với mặt bích đối diện. Khi lắp đặt, hai mặt bích được ghép với nhau bằng bu lông, đai ốc và gioăng làm kín, tạo thành mối nối chắc chắn, thuận tiện cho việc tháo lắp, bảo trì hoặc thay thế thiết bị.

Thông số kỹ thuật

Mặt bích JIS 10K DN20 được sản xuất với các thông số kích thước theo tiêu chuẩn áp dụng. Khi lựa chọn sản phẩm, cần xác định đúng đường kính danh nghĩa, đường kính ngoài mặt bích, số lượng lỗ bu lông và khoảng cách tâm lỗ để bảo đảm khả năng lắp ghép với thiết bị hiện có.

Thông số	Đặc điểm
Tên sản phẩm	Mặt bích JIS 10K DN20
Kích thước danh nghĩa	DN20
Quy đổi kích thước	20A
Đường kính ống tương ứng	D27, khoảng 27,2mm tùy loại ống
Tiêu chuẩn	JIS
Cấp áp lực	10K
Kiểu kết nối	Kết nối bằng bu lông
Số lỗ bu lông thông dụng	4 lỗ
Vật liệu	Thép carbon, inox 201, inox 304, inox 316 tùy chủng loại
Bề mặt	Thép đen, sơn chống gỉ, mạ kẽm hoặc bề mặt inox
Ứng dụng	Đường ống nước, khí nén, dầu và hệ thống công nghiệp

Thông số kích thước chi tiết cần được đối chiếu theo đúng phiên bản tiêu chuẩn JIS áp dụng và bản vẽ của nhà sản xuất. Cấp áp lực 10K không nên được hiểu đơn giản là áp suất làm việc cố định 10 bar trong mọi điều kiện; khả năng chịu áp thực tế còn phụ thuộc vào vật liệu, nhiệt độ, kết cấu mặt bích và yêu cầu thiết kế hệ thống.

Quy cách kích thước

Quy cách		Thông số kỹ thuật mặt bích JIS 10K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
3/4	20	100	75	28	14	4	15	0.7

Xem thêm:
Ống thép phi 27 đen (DN20)
Mặt bích JIS 10K DN15
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN20

Mặt bích thép JIS 10K DN20

Mặt bích thép được sử dụng phổ biến trong các hệ thống đường ống công nghiệp nhờ độ cứng vững tốt, khả năng chịu lực và giá thành phù hợp. Sản phẩm thường được lắp đặt trên đường ống thép đen, đường ống dẫn nước, khí nén và các hệ thống cơ khí.
Bề mặt có thể để thép đen, sơn chống gỉ hoặc xử lý mạ kẽm theo yêu cầu. Khi sử dụng trong môi trường ẩm ướt hoặc ngoài trời, nên lựa chọn phương án bảo vệ bề mặt phù hợp để hạn chế ăn mòn.

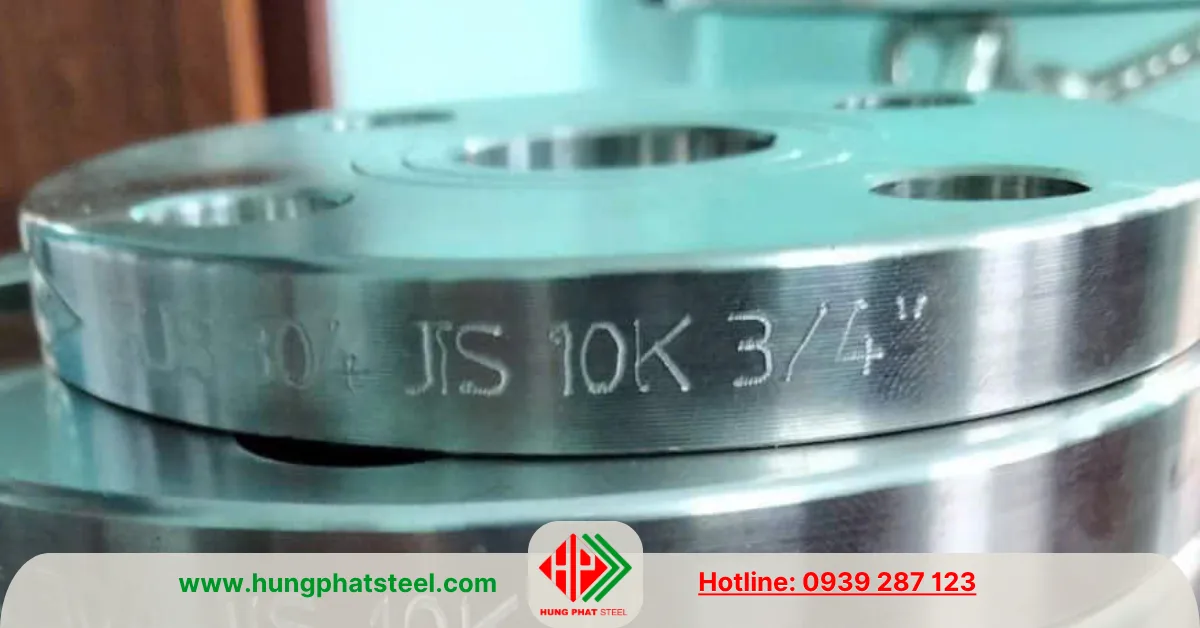

Mặt bích inox JIS 10K DN20

Mặt bích inox DN20 phù hợp với những hệ thống cần khả năng chống ăn mòn và yêu cầu vệ sinh cao hơn. Các mác inox thường gặp gồm inox 201, inox 304 và inox 316.
Inox 304 được sử dụng rộng rãi trong hệ thống cấp nước, thực phẩm và một số ứng dụng công nghiệp thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn trong nhiều môi trường chứa clorua, phù hợp với những ứng dụng có yêu cầu vật liệu cao hơn. Việc lựa chọn mác inox cần dựa trên thành phần lưu chất, nhiệt độ và điều kiện làm việc thực tế.

Mặt bích JIS 10K DN20 theo kiểu kết nối

Tùy thiết kế, mặt bích có thể thuộc loại mặt bích hàn trượt, mặt bích hàn cổ, mặt bích ren hoặc kiểu kết nối khác theo tiêu chuẩn và yêu cầu gia công. Mỗi loại có đặc điểm lắp đặt riêng.
Mặt bích hàn trượt được lắp bằng cách đưa ống vào phần lỗ mặt bích rồi hàn cố định. Mặt bích hàn cổ có phần cổ nối với đường ống, thường được lựa chọn cho các hệ thống cần thiết kế mối nối theo yêu cầu kỹ thuật cụ thể. Mặt bích ren sử dụng ren để liên kết với ống có đầu ren tương thích, hạn chế việc hàn trực tiếp trong một số trường hợp.

Không phải tất cả kiểu mặt bích đều có sẵn ở mọi kích thước DN20, vì vậy cần xác nhận đúng kiểu kết nối trước khi đặt hàng.

Ứng dụng của mặt bích JIS 10K DN20 (D27)

Mặt bích JIS 10K DN20 được sử dụng trong nhiều hệ thống đường ống có kích thước nhỏ. Trong hệ thống cấp nước, sản phẩm hỗ trợ kết nối đường ống với van khóa, đồng hồ đo, máy bơm và các thiết bị phụ trợ. Kiểu liên kết bằng bu lông giúp việc tháo rời thiết bị trở nên thuận tiện khi cần vệ sinh, sửa chữa hoặc thay thế.
Trong hệ thống khí nén, mặt bích được dùng tại các vị trí kết nối đường ống và thiết bị có thiết kế tương thích. Đối với hệ thống dẫn dầu hoặc lưu chất công nghiệp, việc lựa chọn vật liệu mặt bích cần căn cứ vào đặc tính hóa học của lưu chất và điều kiện vận hành.
Ngoài ra, sản phẩm còn được sử dụng trong hệ thống máy móc, dây chuyền sản xuất, thiết bị cơ khí và các cụm đường ống lắp ráp theo bản vẽ. Kích thước DN20 phù hợp với những nhánh ống nhỏ, đường cấp phụ trợ và các vị trí không cần sử dụng mặt bích có đường kính lớn.

Lưu ý khi lựa chọn

Khi mua mặt bích JIS 10K DN20 (D27), cần kiểm tra sự đồng bộ giữa tiêu chuẩn mặt bích và thiết bị cần kết nối. Hai mặt bích có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn chưa chắc có thể lắp ghép trực tiếp do sự khác biệt về đường kính ngoài, số lượng lỗ bu lông, đường kính lỗ và khoảng cách tâm lỗ.
Vật liệu cũng là yếu tố quan trọng. Mặt bích thép phù hợp với nhiều hệ thống công nghiệp thông thường, trong khi mặt bích inox được ưu tiên khi cần khả năng chống ăn mòn. Đối với hệ thống có áp suất hoặc nhiệt độ cao, cần kiểm tra hồ sơ vật liệu và thông số thiết kế thay vì chỉ dựa vào ký hiệu 10K.
Ngoài ra, nên lựa chọn gioăng có kích thước phù hợp với bề mặt làm kín, đồng thời sử dụng bu lông và đai ốc đúng quy cách. Khi lắp đặt, các bu lông cần được siết đều để hạn chế tình trạng lệch mặt bích hoặc rò rỉ tại vị trí kết nối.

Mua mặt bích JIS 10K DN20 tại Thép Hùng Phát

Thép Hùng Phát cung cấp các dòng mặt bích phục vụ nhu cầu lắp đặt đường ống và thiết bị công nghiệp, với nhiều lựa chọn về tiêu chuẩn, vật liệu và kích thước theo yêu cầu sử dụng.
Mặt bích JIS 10K DN20 (D27) phù hợp cho các công trình cấp nước, hệ thống cơ khí, đường ống phụ trợ và dây chuyền sản xuất. Khi liên hệ đặt hàng, khách hàng nên cung cấp tiêu chuẩn JIS cần sử dụng, vật liệu thép hoặc inox, kiểu mặt bích, số lượng và yêu cầu áp lực làm việc để được tư vấn đúng chủng loại.
Việc xác định chính xác quy cách ngay từ đầu giúp bảo đảm khả năng lắp ghép với đường ống và thiết bị, hạn chế phát sinh chi phí gia công hoặc thay đổi phụ kiện trong quá trình thi công.
