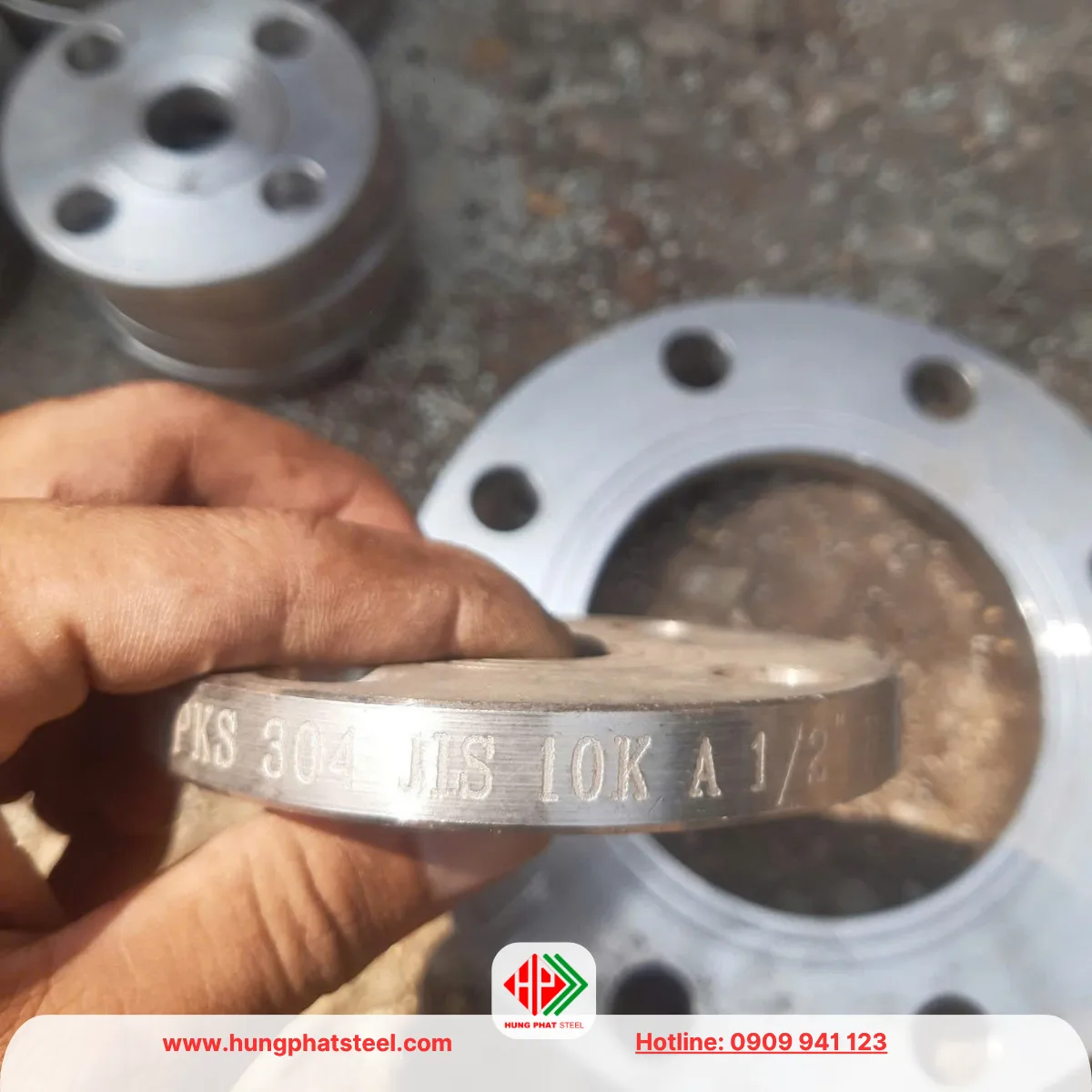

Mặt Bích JIS 10K DN15 (D21)

Mô tả

Mặt bích JIS 10K DN15 (D21) là phụ kiện cơ khí dùng để kết nối đường ống với van công nghiệp, máy bơm, thiết bị và các chi tiết đường ống khác. Sản phẩm được thiết kế theo tiêu chuẩn JIS của Nhật Bản, cấp áp lực 10K, phù hợp với các hệ thống đường ống có kích thước danh nghĩa DN15.

Mặt bích JIS 10K DN15 thường được sử dụng trong hệ thống cấp thoát nước, đường ống dẫn chất lỏng, hệ thống khí nén, thiết bị công nghiệp và các cụm đường ống có kích thước nhỏ. Kết nối mặt bích giúp việc tháo lắp, kiểm tra, bảo trì và thay thế thiết bị thuận tiện hơn so với phương pháp hàn cố định hoàn toàn.

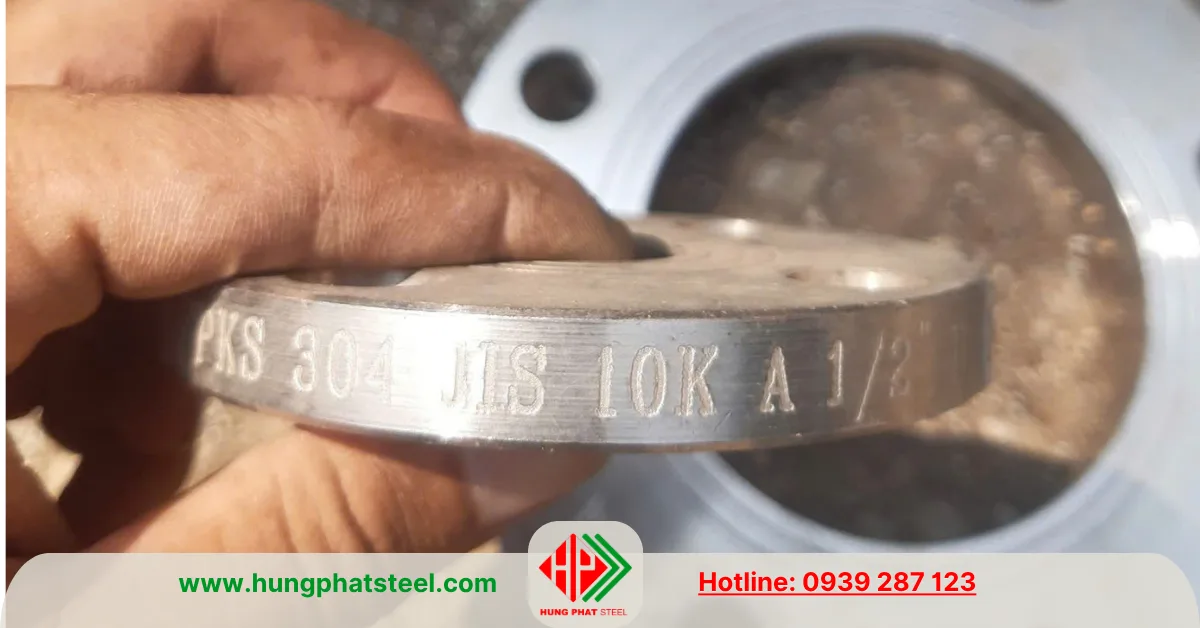

Mô tả sản phẩm: Mặt Bích JIS 10K DN15 (D21)

Sản phẩm có thể được chế tạo từ thép carbon hoặc inox tùy theo yêu cầu sử dụng. Trong đó, mặt bích thép thường được lựa chọn cho các hệ thống công nghiệp thông dụng, còn mặt bích inox 304 hoặc inox 316 phù hợp với môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.

Thông số kỹ thuật sơ bộ

Lưu ý: DN15 là kích thước danh nghĩa của đường ống, không phải đường kính ngoài của mặt bích. Kích thước thực tế của mặt bích như đường kính ngoài, vòng chia lỗ bu lông, số lỗ và đường kính lỗ cần được xác định theo đúng tiêu chuẩn JIS áp dụng và bản vẽ kỹ thuật. Cấp 10K cũng là ký hiệu cấp áp lực theo tiêu chuẩn, không nên hiểu đơn giản là áp suất làm việc luôn bằng 10 bar trong mọi điều kiện.

Đặc điểm cấu tạo

• Mặt bích JIS 10K DN15 có cấu tạo gồm phần thân bích, lỗ kết nối đường ống, các lỗ bu lông và bề mặt tiếp xúc với gioăng làm kín. Tùy loại sản phẩm, mặt bích có thể được thiết kế dạng tấm, cổ hàn, ren hoặc mặt bích mù.
• Thân bích được gia công theo kích thước quy định nhằm bảo đảm khả năng lắp ghép với mặt bích đối diện. Các lỗ bu lông được bố trí theo vòng chia lỗ, giúp hai mặt bích liên kết chắc chắn khi siết bu lông. Gioăng làm kín được đặt giữa hai bề mặt tiếp xúc nhằm hạn chế rò rỉ lưu chất trong quá trình vận hành.
• Đối với mặt bích có bề mặt FF, vùng tiếp xúc làm kín có dạng phẳng. Với loại RF, bề mặt làm kín có phần gờ nổi. Việc lựa chọn FF hay RF cần căn cứ vào thiết kế hệ thống và loại mặt bích đối ứng, tránh ghép nối tùy ý dẫn đến không kín khít hoặc gây ứng suất không phù hợp.

Quy cách kích thước

Xem thêm:
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN15 theo vật liệu

Mặt bích thép carbon JIS 10K DN15

• Mặt bích thép carbon được sử dụng phổ biến trong các hệ thống đường ống công nghiệp thông thường. Vật liệu có độ bền cơ học tốt, dễ gia công và phù hợp với nhiều phương pháp kết nối. Sản phẩm thường được lựa chọn cho đường ống dẫn nước, khí và các loại lưu chất không yêu cầu khả năng chống ăn mòn đặc biệt.
• Trong môi trường ẩm hoặc có nguy cơ ăn mòn, mặt bích thép carbon có thể cần được sơn bảo vệ hoặc áp dụng biện pháp chống gỉ phù hợp. Khi lựa chọn, cần kiểm tra cấp vật liệu, tiêu chuẩn chế tạo và khả năng tương thích với môi trường làm việc.

Mặt bích inox 304 JIS 10K DN15

• Mặt bích inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông dụng, bề mặt sáng và dễ vệ sinh. Sản phẩm phù hợp với hệ thống cấp nước, thiết bị chế biến, đường ống công nghiệp và các ứng dụng cần hạn chế hiện tượng gỉ sét.
• So với thép carbon, inox 304 thường có chi phí cao hơn nhưng đem lại lợi thế về khả năng chống ăn mòn trong điều kiện phù hợp. Tuy nhiên, vật liệu này không thích hợp cho mọi loại hóa chất hoặc môi trường chứa clorua ở nồng độ cao.

Mặt bích inox 316 JIS 10K DN15

• Inox 316 có bổ sung molypden, giúp tăng khả năng chống ăn mòn rỗ trong nhiều môi trường chứa clorua so với inox 304.
• Vì vậy, mặt bích inox 316 được cân nhắc cho các hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn hoặc tiếp xúc với một số loại hóa chất.
• Việc lựa chọn inox 316 cần dựa trên thành phần lưu chất, nhiệt độ, nồng độ hóa chất và điều kiện vận hành thực tế. Không nên chỉ dựa vào tên vật liệu để kết luận sản phẩm phù hợp với mọi môi trường ăn mòn.

Ứng dụng của mặt bích JIS 10K DN15

• Mặt bích JIS 10K DN15 được sử dụng trong các cụm đường ống kích thước nhỏ, đặc biệt tại những vị trí cần tháo lắp thiết bị định kỳ.
• Sản phẩm có thể được lắp tại đầu ống, đầu van, máy bơm, bình chứa hoặc các thiết bị có đầu kết nối tương thích.
• Trong hệ thống cấp thoát nước, mặt bích giúp kết nối đường ống với van khóa và thiết bị điều tiết lưu lượng.
• Trong hệ thống khí nén, sản phẩm được dùng tại các cụm van, đường ống nhánh và thiết bị phụ trợ khi đáp ứng yêu cầu áp suất. Đối với các dây chuyền sản xuất, mặt bích inox có thể được lựa chọn cho những vị trí cần khả năng chống ăn mòn và vệ sinh thuận tiện.
• Khi sử dụng trong hệ thống công nghiệp, cần kiểm tra đồng bộ tiêu chuẩn mặt bích, cấp áp lực, vật liệu, gioăng làm kín và bu lông.
• Không nên chỉ dựa vào thông số DN15 hoặc 10K để ghép nối với mặt bích thuộc tiêu chuẩn khác.

Lưu ý khi chọn mua mặt bích JIS 10K DN15

• Khi đặt mua mặt bích JIS 10K DN15, cần xác định rõ vật liệu thép carbon hay inox 304, inox 316; kiểu mặt FF hay RF; phương pháp kết nối và tiêu chuẩn kích thước cụ thể.
• Nếu dùng để thay thế mặt bích hiện hữu, nên đối chiếu đường kính ngoài, vòng chia lỗ, số lượng lỗ bu lông và đường kính lỗ theo bản vẽ hoặc mẫu thực tế.
• Ngoài kích thước, cần quan tâm đến môi trường làm việc, nhiệt độ, áp suất và loại lưu chất để lựa chọn vật liệu phù hợp. Đối với các hệ thống yêu cầu kỹ thuật nghiêm ngặt, nên kiểm tra chứng từ vật liệu và hồ sơ chất lượng theo yêu cầu của dự án.

Đơn vị phân phối

Thép Hùng Phát cung cấp mặt bích thép và mặt bích inox theo nhu cầu sử dụng của khách hàng, hỗ trợ lựa chọn quy cách, vật liệu và phương án kết nối phù hợp với hệ thống đường ống.

Với các đơn hàng cần kích thước hoặc cấu tạo riêng, khách hàng có thể trao đổi bản vẽ kỹ thuật để được kiểm tra khả năng cung ứng hoặc gia công theo yêu cầu.
