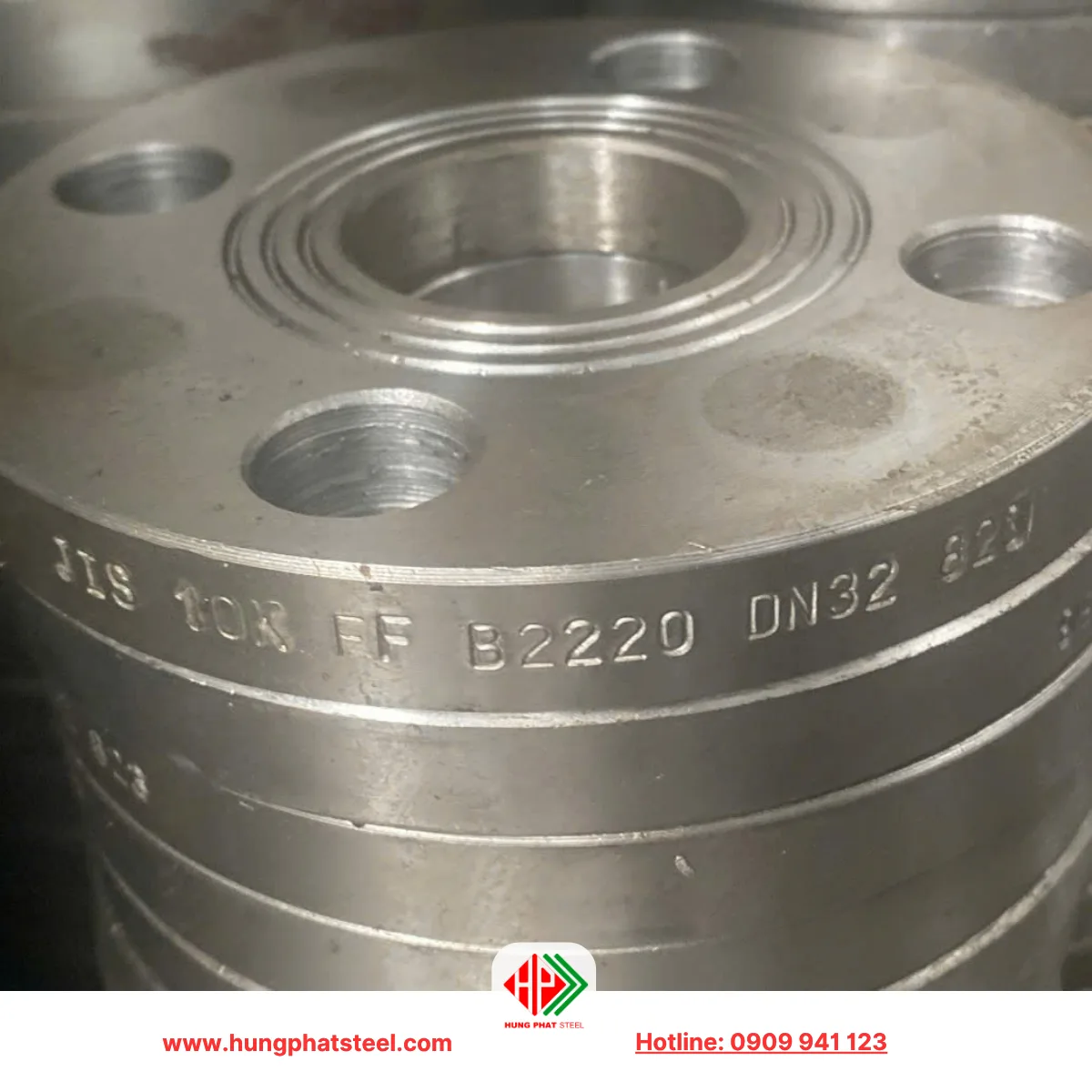

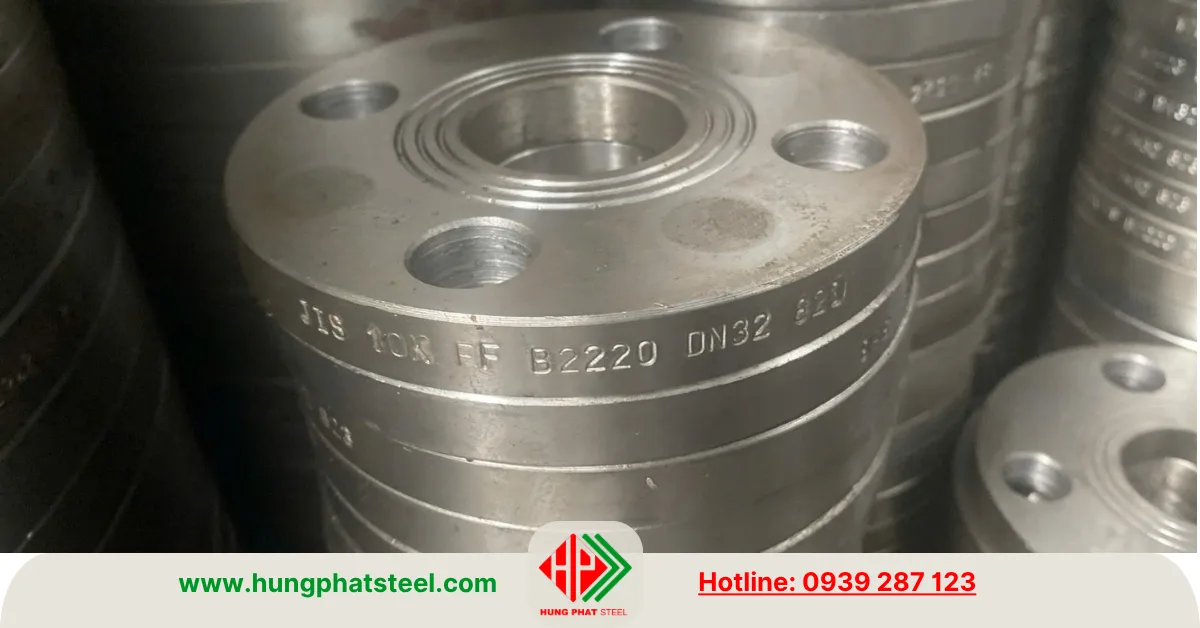

Mặt Bích JIS 10K DN32 (D42)

Thép Hùng Phát cung cấp mặt bích JIS với nhiều kích thước, cấp áp lực và vật liệu thép, inox, phục vụ nhu cầu lắp đặt đường ống công nghiệp. Ngoài hàng nhập khẩu, đơn vị nhận gia công theo bản vẽ và quy cách yêu cầu, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với hệ thống thực tế.

Mặt bích JIS 10K DN32 là phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn JIS của Nhật Bản, có kích thước danh nghĩa 32A và cấp áp lực 10K. Sản phẩm được sử dụng để liên kết đường ống với van công nghiệp, máy bơm, thiết bị cơ khí và các hệ thống dẫn lưu chất trong nhà máy, công trình dân dụng và công nghiệp.

Tổng quan: Mặt Bích JIS 10K DN32 (D42)

Mặt bích DN32 thường được sử dụng với đường ống thép có đường kính ngoài khoảng 42,7 mm. Kết cấu dạng đĩa tròn với lỗ trung tâm và các lỗ bu lông xung quanh giúp tạo mối nối chắc chắn, thuận tiện tháo lắp khi bảo trì hoặc thay thế thiết bị.

Thông số kỹ thuật

Thông số	Đặc điểm
Tên sản phẩm	Mặt bích JIS 10K DN32
Kích thước danh nghĩa	DN32
Quy cách	32A
Đường kính ngoài ống tương ứng	Khoảng 42,7 mm
Tiêu chuẩn	JIS B 2220 hoặc tiêu chuẩn áp dụng tương ứng
Cấp áp lực	10K
Kiểu bề mặt	RF, FF
Kiểu kết nối	Hàn, ren hoặc dạng mù tùy chủng loại
Vật liệu	Thép carbon, inox 304, inox 316
Ứng dụng	Hệ thống nước, khí nén, dầu và đường ống công nghiệp

Kích thước chi tiết như đường kính ngoài mặt bích, chiều dày, số lượng lỗ bu lông và khoảng cách tâm lỗ cần được xác định theo đúng tiêu chuẩn áp dụng.

Quy cách kích thước

Quy cách		Thông số kỹ thuật mặt bích JIS 10K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
1-1/4	32	135	100	43.5	16	4	19	1.5

Xem thêm:
Ống thép phi 42 đen (DN32)
Mặt bích JIS 10K DN25
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN32

Mặt bích RF: Có bề mặt làm kín nhô cao, giúp tập trung lực ép lên gioăng khi siết bu lông. Loại này phù hợp với hệ thống được thiết kế sử dụng mặt bích RF.
Mặt bích FF: Có bề mặt làm kín phẳng, không có gờ nổi, thường dùng tại các vị trí kết nối yêu cầu hai mặt tiếp xúc phẳng và tương thích.
Mặt bích rỗng: Có lỗ thông ở giữa để lưu chất đi qua, dùng để kết nối đường ống với van, máy bơm và thiết bị công nghiệp.
Mặt bích mù: Không có lỗ thông dòng ở giữa, được sử dụng để bịt kín đầu ống, cửa thiết bị hoặc nhánh chờ trong hệ thống.

Phân loại theo vật liệu

Mặt bích thép JIS 10K DN32 được chế tạo từ thép carbon, có độ cứng vững tốt, phù hợp với nhiều hệ thống đường ống công nghiệp. Bề mặt có thể để đen, sơn chống gỉ hoặc mạ kẽm tùy nhu cầu sử dụng.
Mặt bích inox JIS 10K DN32 thường sử dụng inox 304 hoặc inox 316, phù hợp với các hệ thống cần khả năng chống ăn mòn. Việc lựa chọn vật liệu phụ thuộc vào lưu chất, nhiệt độ và điều kiện vận hành thực tế.

Ứng dụng và lưu ý khi lựa chọn

Mặt bích JIS 10K DN32 được sử dụng trong hệ thống cấp thoát nước, khí nén, đường ống dẫn dầu, dây chuyền sản xuất và các cụm thiết bị cơ khí. Kết nối mặt bích giúp việc tháo lắp, kiểm tra và bảo trì hệ thống thuận tiện hơn so với mối nối hàn cố định hoàn toàn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng tiêu chuẩn JIS, cấp áp lực 10K, kích thước lỗ bu lông, kiểu bề mặt RF hoặc FF và vật liệu chế tạo. Không nên chỉ dựa vào kích thước DN32 để xác định khả năng lắp ghép với mặt bích thuộc tiêu chuẩn khác.
