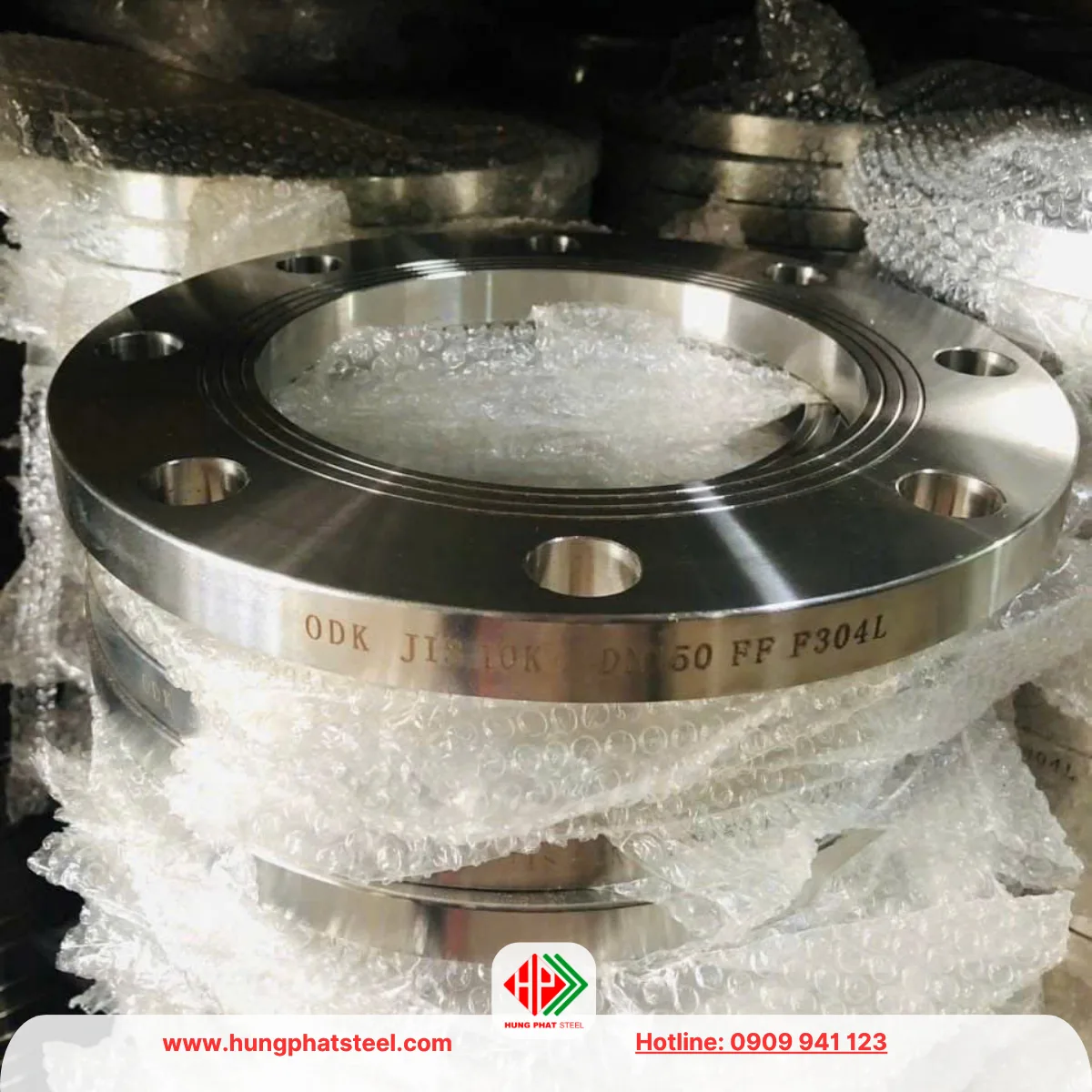

Mặt Bích JIS 10K DN150 (D168)

Mặt bích JIS 10K DN150 (D168) là phụ kiện cơ khí dùng để kết nối đường ống với van công nghiệp, máy bơm, thiết bị đo và các bộ phận khác trong hệ thống đường ống. Sản phẩm có dạng đĩa tròn, được gia công lỗ tâm, lỗ bu lông và bề mặt tiếp xúc theo quy cách kỹ thuật, giúp tạo mối nối chắc chắn, thuận tiện cho việc tháo lắp, kiểm tra và bảo trì.

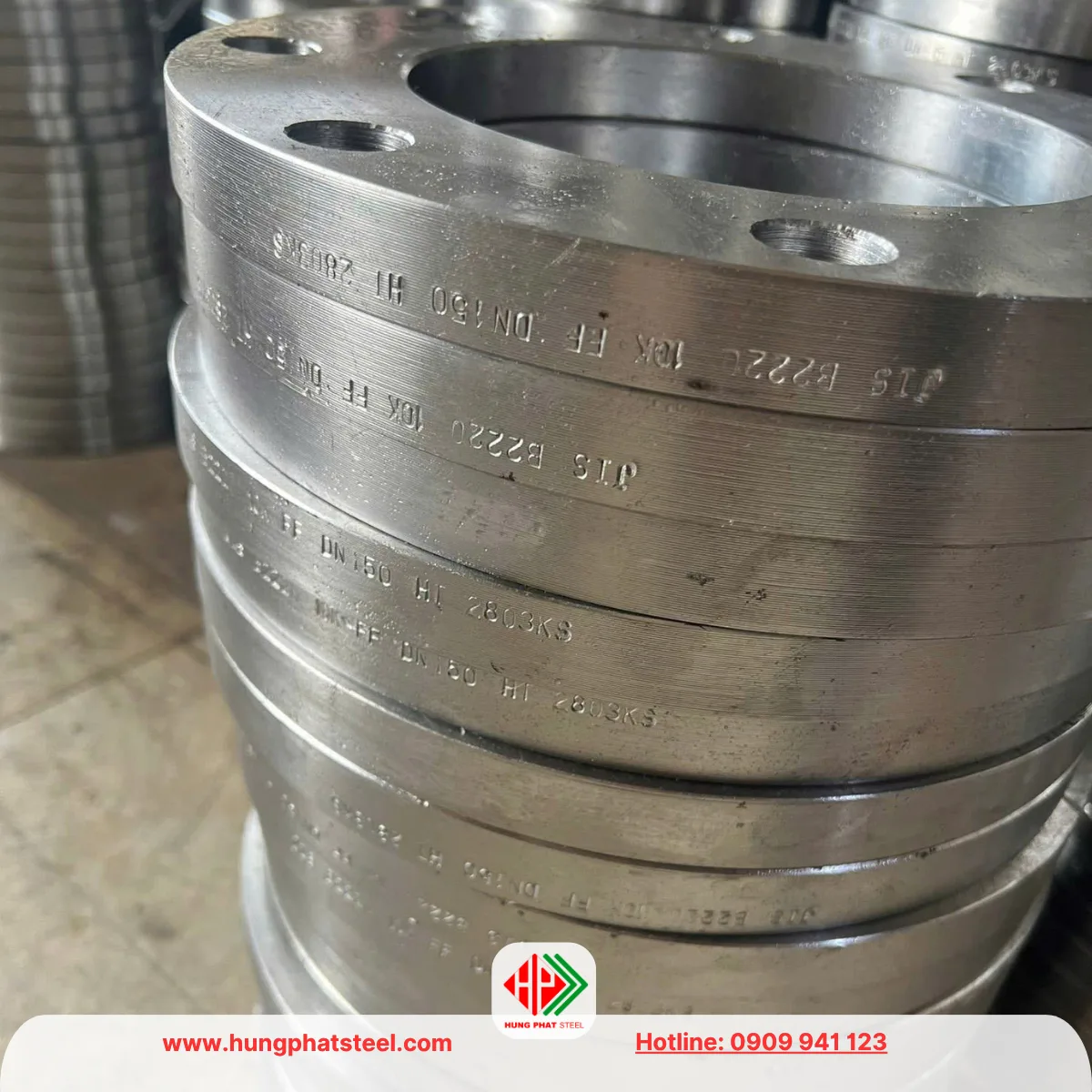

Mô tả: Mặt Bích JIS 10K DN150 (D168)

Mặt bích DN150 có kích thước danh nghĩa DN150, tương đương khoảng 6 inch. Ký hiệu D168 thường được dùng trong thương mại để chỉ đường kính ngoài khoảng 168 mm của ống thép tương ứng.

Tuy nhiên, đường kính danh nghĩa DN150 và đường kính ngoài thực tế của ống là hai thông số khác nhau. Khi đặt hàng, cần kiểm tra kích thước lỗ tâm để bảo đảm mặt bích phù hợp với đường ống cần lắp đặt.

Mặt bích JIS 10K DN150 được sử dụng trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, cơ điện, xử lý nước và đường ống công nghiệp. Tùy theo yêu cầu công trình, sản phẩm có thể được lựa chọn bằng thép carbon hoặc inox, với kiểu kết cấu và bề mặt làm kín phù hợp.

Thông số kỹ thuật

Thông số	Đặc điểm
Tên sản phẩm	Mặt bích JIS 10K DN150
Kích thước danh nghĩa	DN150
Kích thước inch	6 inch
Đường kính ngoài ống thường gặp	Khoảng 168 mm

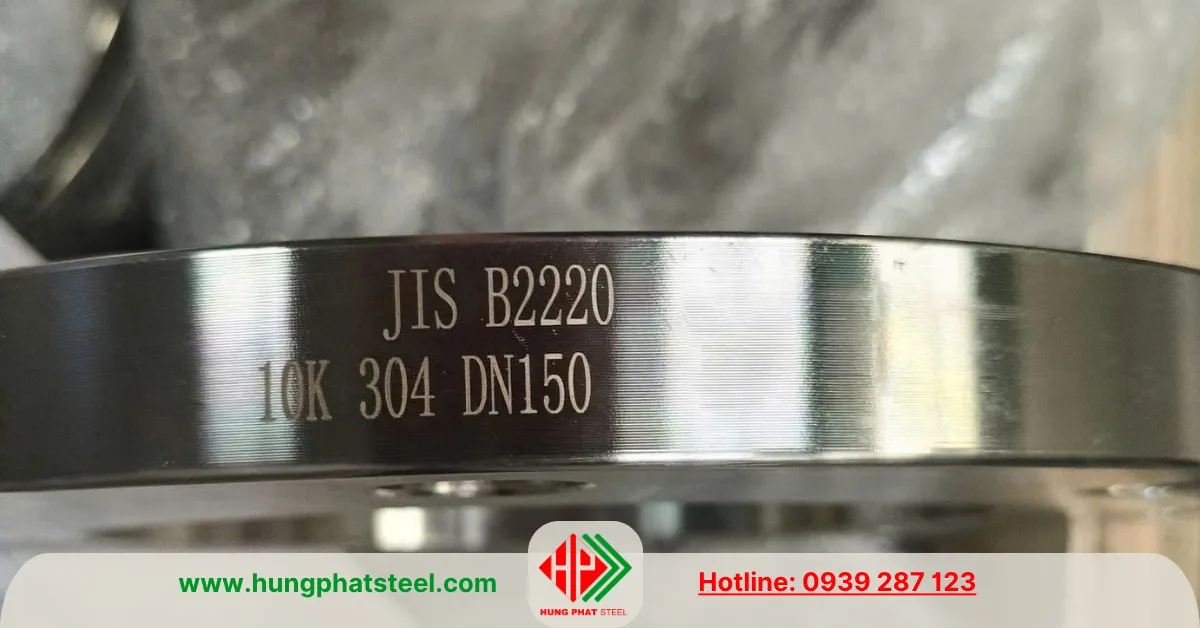

Tiêu chuẩn kích thước	JIS B 2220
Cấp áp lực	10K
Vật liệu	Thép carbon, inox
Kiểu mặt	FF, RF hoặc theo yêu cầu
Kiểu kết nối	Hàn ống, bắt bu lông
Ứng dụng	Cấp thoát nước, PCCC, cơ điện, công nghiệp

Các thông số như đường kính ngoài mặt bích, chiều dày, đường kính vòng chia bu lông, số lỗ bu lông và đường kính lỗ tâm cần được xác định theo đúng kiểu mặt bích và phiên bản tiêu chuẩn áp dụng. Không nên sử dụng đường kính ngoài ống D168 để mặc định kích thước lỗ tâm của mọi sản phẩm DN150.

Quy cách kích thước

Quy cách		Thông số kỹ thuật mặt bích JIS 10K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
6	150	280	240	167	22	8	23	6.3

Xem thêm:
Ống thép phi 168 đen (DN150)
Mặt bích JIS 10K DN125
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

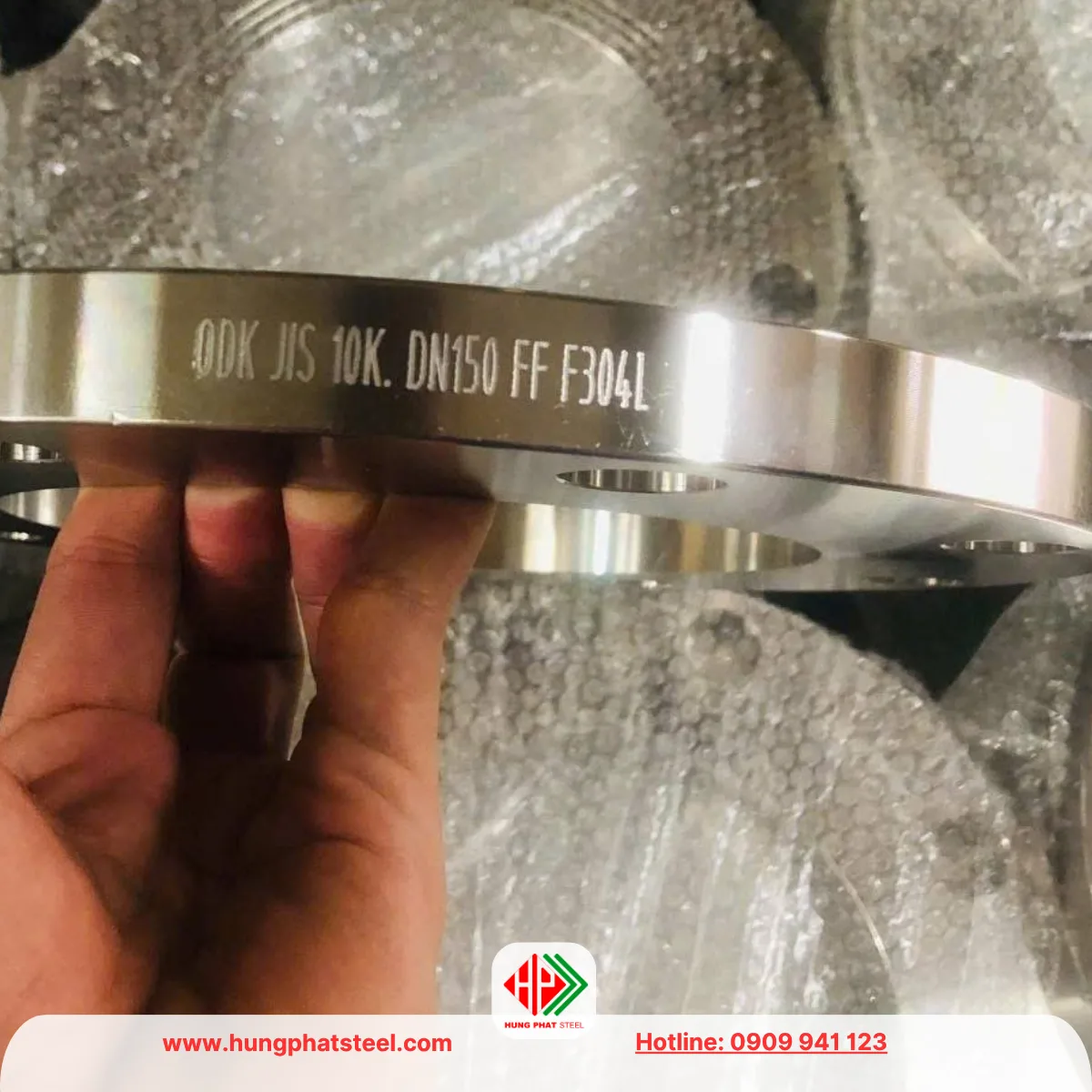

Cấu tạo mặt bích JIS 10K DN150

Mặt bích JIS 10K DN150 có cấu tạo cơ bản gồm thân bích, lỗ tâm, các lỗ bu lông và bề mặt làm kín. Tùy loại sản phẩm, phần thân có thể được thiết kế dạng đĩa phẳng hoặc kết hợp cổ bích để phù hợp với phương pháp kết nối.
Thân bích là phần chịu lực chính, tạo bề mặt tiếp xúc với mặt bích đối diện. Lỗ tâm nằm ở giữa, dùng để lắp với đường ống hoặc tạo đường dẫn lưu chất. Các lỗ bu lông được bố trí theo vòng chia, cho phép siết chặt hai mặt bích với nhau bằng bu lông và đai ốc.
Bề mặt làm kín là khu vực tiếp xúc với gioăng đệm, giúp hạn chế rò rỉ tại mối nối. Tùy thiết kế, mặt bích có thể sử dụng kiểu mặt phẳng FF hoặc mặt nhô RF. Khi lắp đặt, cần lựa chọn gioăng phù hợp với kiểu mặt, vật liệu và điều kiện vận hành của hệ thống.

Phân loại mặt bích JIS 10K DN150

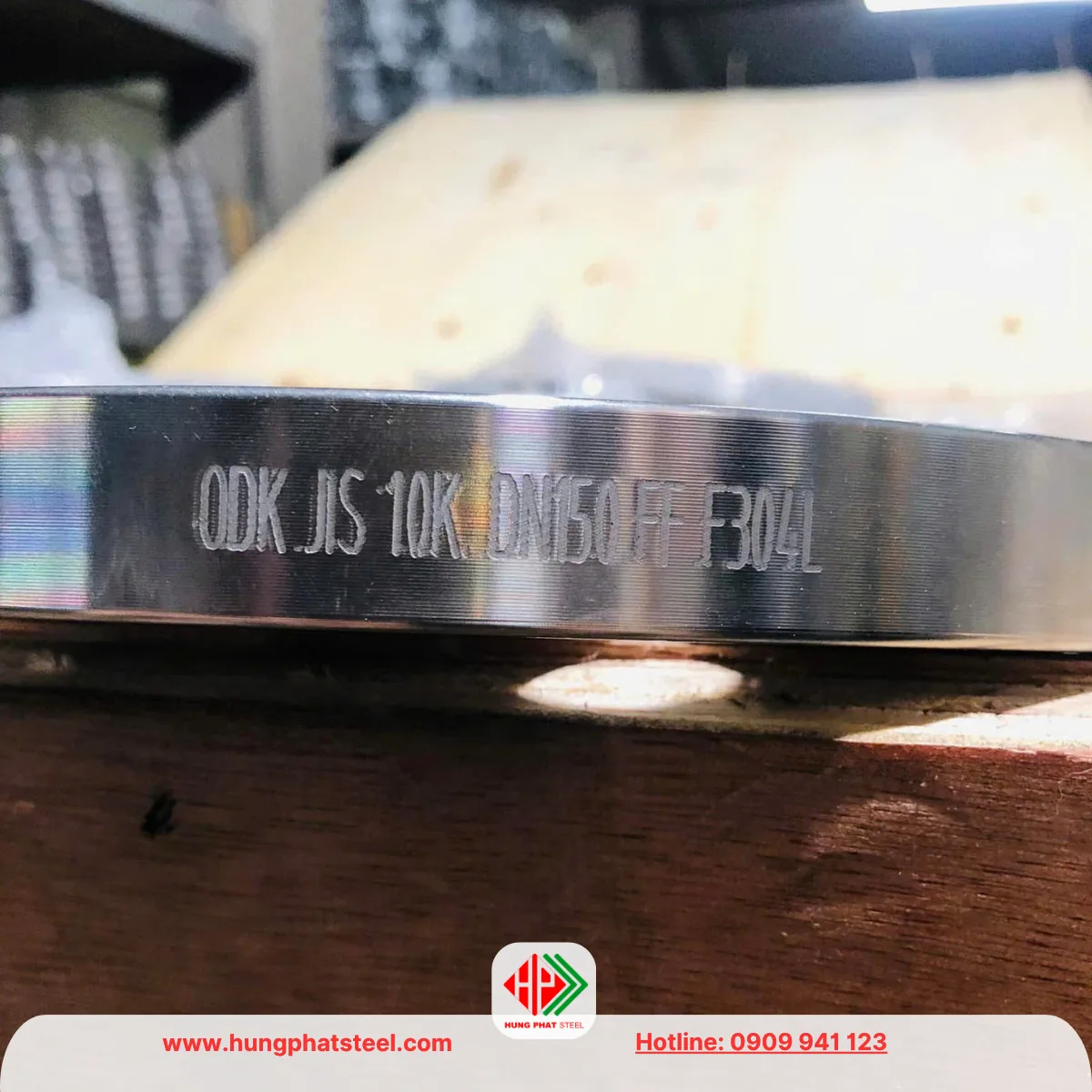

Mặt bích rỗng JIS 10k DN150

Mặt bích rỗng có lỗ tâm xuyên suốt, thường được sử dụng để kết nối đường ống với van, máy bơm và thiết bị công nghiệp. Sản phẩm có thể được gia công theo nhiều kiểu kết nối khác nhau. Đối với đường ống D168, cần xác định chính xác đường kính ngoài, chiều dày và yêu cầu lắp ghép trước khi lựa chọn lỗ tâm.

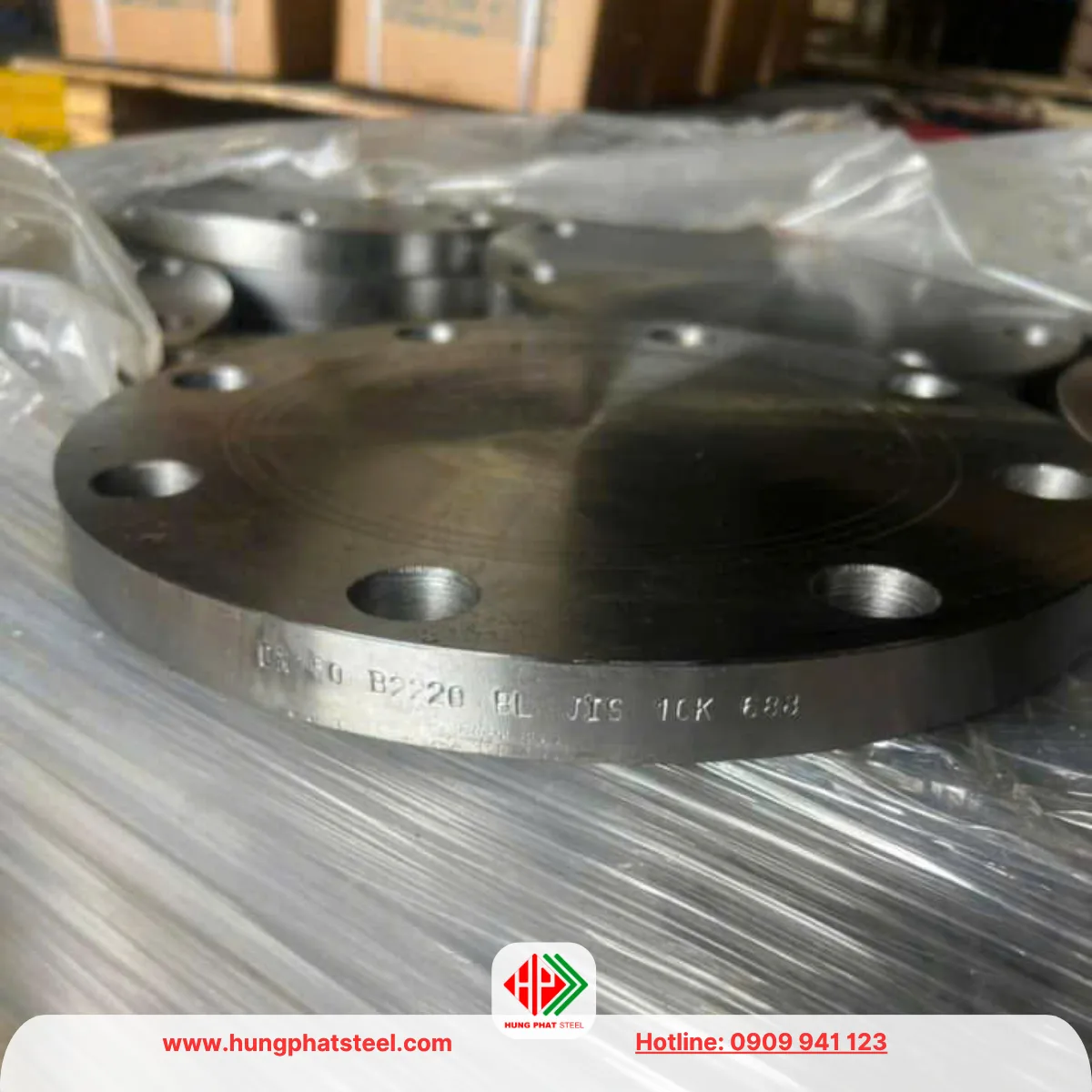

Mặt bích mù JIS 10K DN150

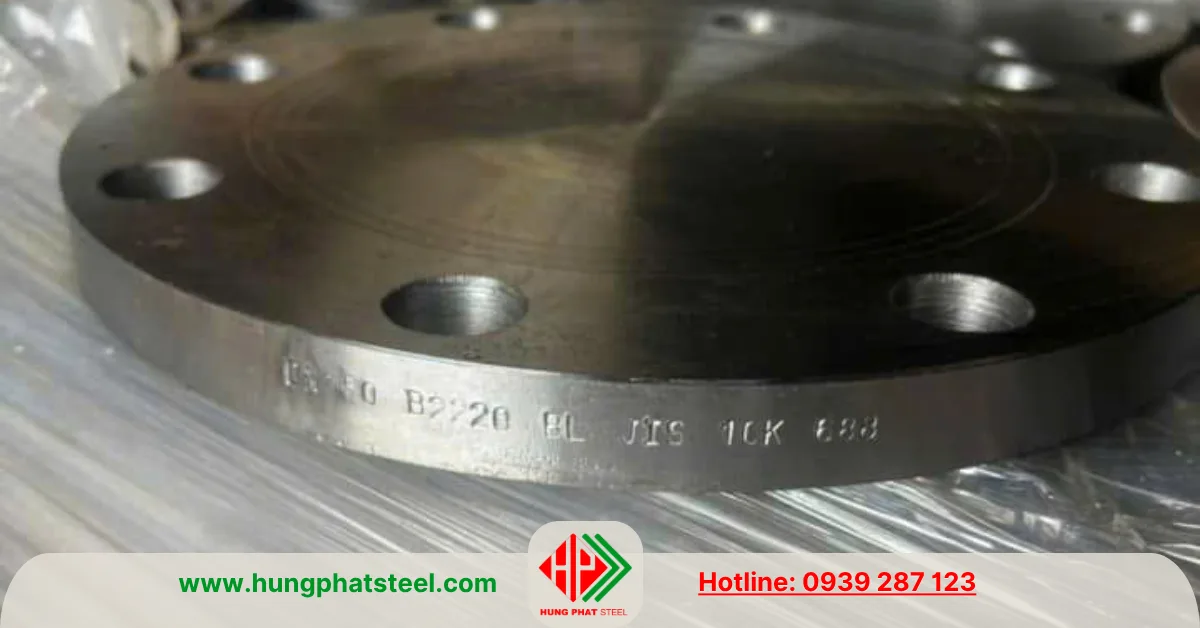

Mặt bích mù không có lỗ tâm xuyên suốt, dùng để bịt kín đầu đường ống hoặc cửa kết nối của thiết bị. Sản phẩm phù hợp với các vị trí cần cô lập đường ống, chờ mở rộng hệ thống hoặc phục vụ bảo trì. Việc lựa chọn cần căn cứ vào áp suất, nhiệt độ và yêu cầu thiết kế.

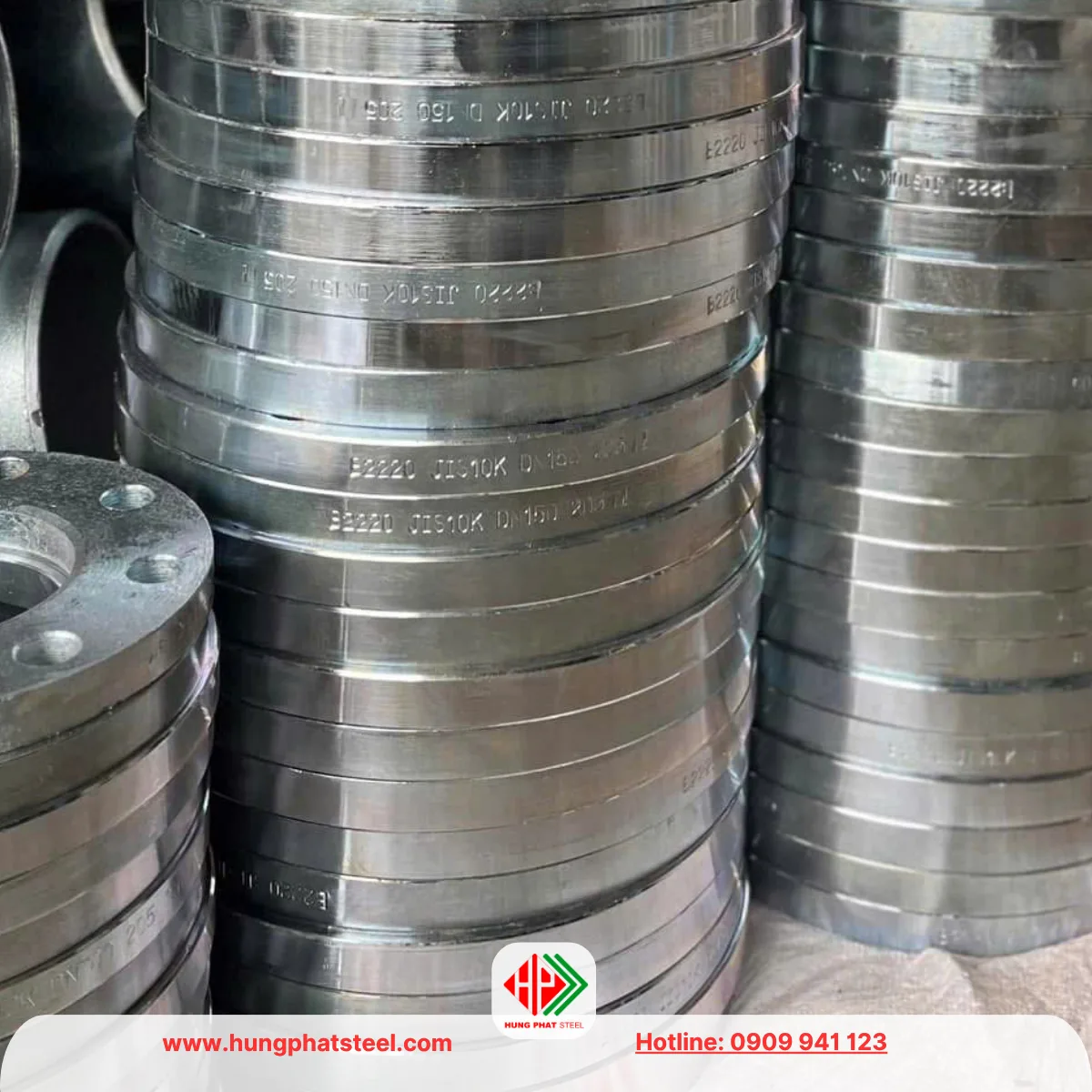

Mặt bích thép carbon JIS 10k DN150

Mặt bích thép carbon được sử dụng phổ biến trong hệ thống cấp nước, đường ống công nghiệp và cơ điện. Vật liệu có khả năng gia công tốt, đáp ứng nhiều yêu cầu cơ học và có chi phí phù hợp. Tùy môi trường sử dụng, sản phẩm có thể được sơn hoặc xử lý bề mặt để hạn chế ăn mòn.

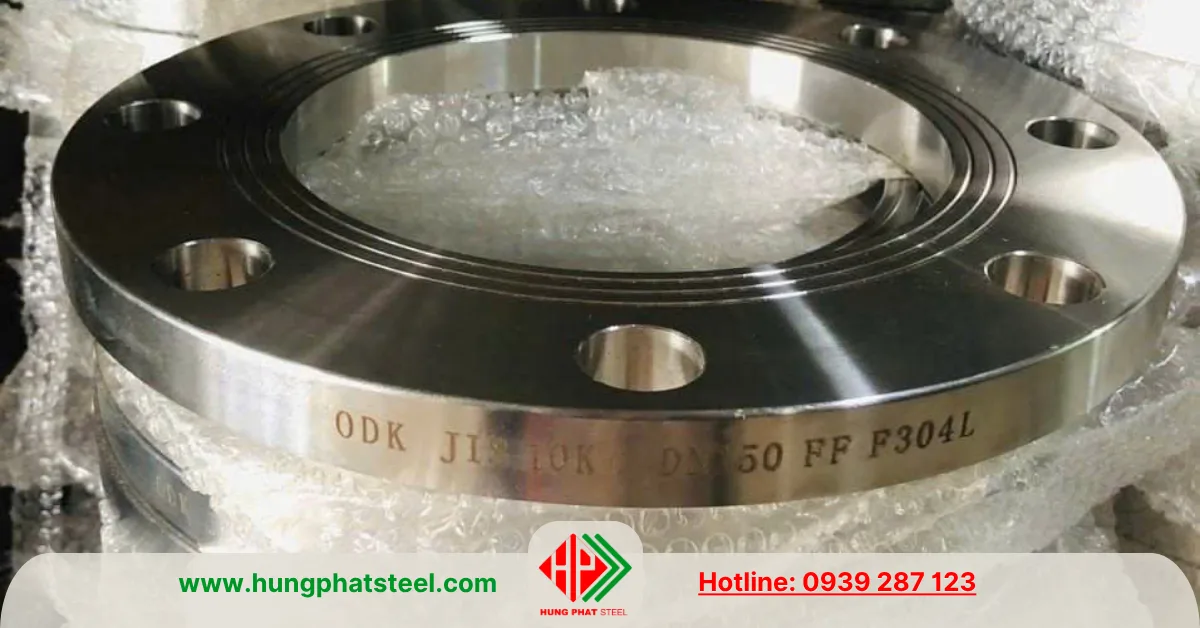

Mặt bích inox JIS 10k DN150

Mặt bích inox được lựa chọn trong những môi trường cần khả năng chống ăn mòn tốt hơn. Các mác inox như 304 và 316 có đặc tính khác nhau, do đó cần chọn theo thành phần lưu chất, nhiệt độ, điều kiện vệ sinh và yêu cầu vận hành thực tế.

Quy trình sản xuất mặt bích JIS 10K DN150

Mặt bích JIS 10K DN150 có thể được sản xuất từ thép tấm hoặc phôi thép rèn.

Đối với phương pháp gia công từ thép tấm, vật liệu được lựa chọn theo chiều dày và mác thép yêu cầu, sau đó cắt thành phôi tròn theo kích thước thiết kế.

Phôi tiếp tục được gia công lỗ tâm, tiện đường kính ngoài, khoan lỗ bu lông và hoàn thiện bề mặt làm kín. Với mặt bích rèn, phôi có thể được nung nóng, tạo hình và nhiệt luyện tùy theo yêu cầu vật liệu trước khi gia công cơ khí.

Sau khi hoàn thiện, sản phẩm được kiểm tra kích thước, độ phẳng, vị trí lỗ bu lông và tình trạng bề mặt.

Đối với đơn hàng phục vụ công trình, các thông số cần được kiểm tra theo bản vẽ hoặc tiêu chuẩn áp dụng nhằm bảo đảm khả năng lắp ghép với đường ống và thiết bị hiện hữu.

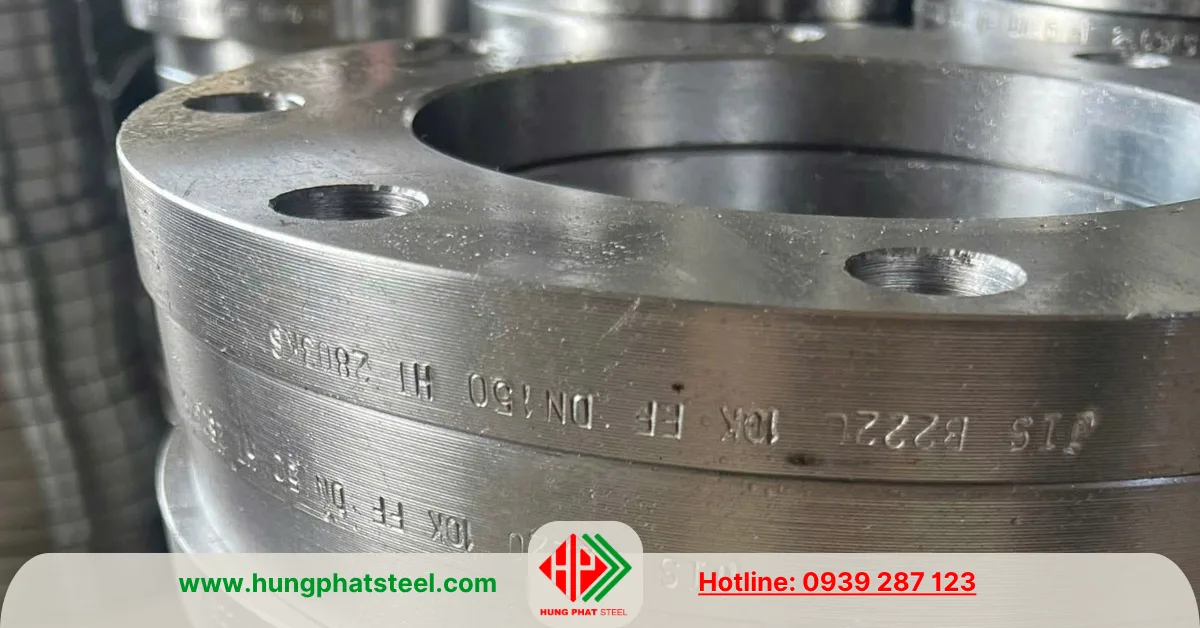

Tiêu chuẩn và vật liệu

Mặt bích JIS 10K DN150 thường được đặt hàng theo tiêu chuẩn JIS B 2220. Tiêu chuẩn kích thước xác định quy cách lắp ghép của mặt bích; trong khi thành phần hóa học và cơ tính phụ thuộc vào mác vật liệu được lựa chọn.

Với mặt bích thép carbon, cần xác định rõ mác thép và yêu cầu cơ tính. Với mặt bích inox, cần ghi cụ thể mác inox như 304 hoặc 316 để phù hợp với môi trường sử dụng. Không nên mặc định mọi sản phẩm JIS 10K DN150 đều có cùng thành phần hóa học hoặc cơ tính.

Cấp áp lực 10K cũng không phải một mức áp suất làm việc cố định cho mọi điều kiện. Khả năng làm việc thực tế phụ thuộc vào vật liệu, nhiệt độ, kết cấu mặt bích và yêu cầu thiết kế của hệ thống.

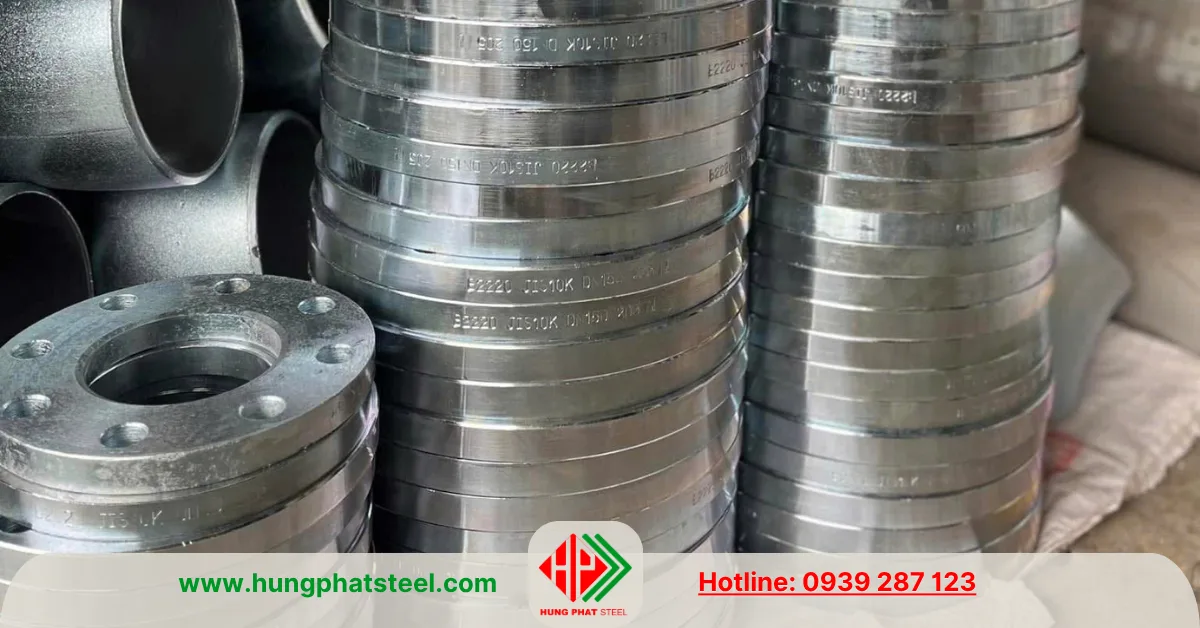

Xuất xứ và cung cấp mặt bích JIS 10K DN150

Mặt bích JIS 10K DN150 trên thị trường Việt Nam có thể là hàng nhập khẩu hoặc hàng gia công trong nước. Xuất xứ cần được xác định theo hồ sơ thực tế của từng lô hàng, không thể kết luận chỉ dựa vào ký hiệu JIS 10K.

Thép Hùng Phát cung ứng mặt bích JIS 10K DN150 phục vụ hệ thống cấp thoát nước, PCCC, cơ điện và đường ống công nghiệp. Ngoài hàng nhập khẩu, Thép Hùng Phát nhận gia công theo bản vẽ và quy cách yêu cầu, bao gồm đường kính ngoài, chiều dày, lỗ tâm, vòng chia bu lông và vật liệu chế tạo.

Khi đặt hàng, khách hàng nên xác nhận rõ kiểu mặt bích, tiêu chuẩn, vật liệu, số lượng và hồ sơ chất lượng cần thiết. Việc kiểm tra thông số trước khi mua giúp bảo đảm mặt bích tương thích với đường ống D168 và đáp ứng yêu cầu lắp đặt của công trình.
