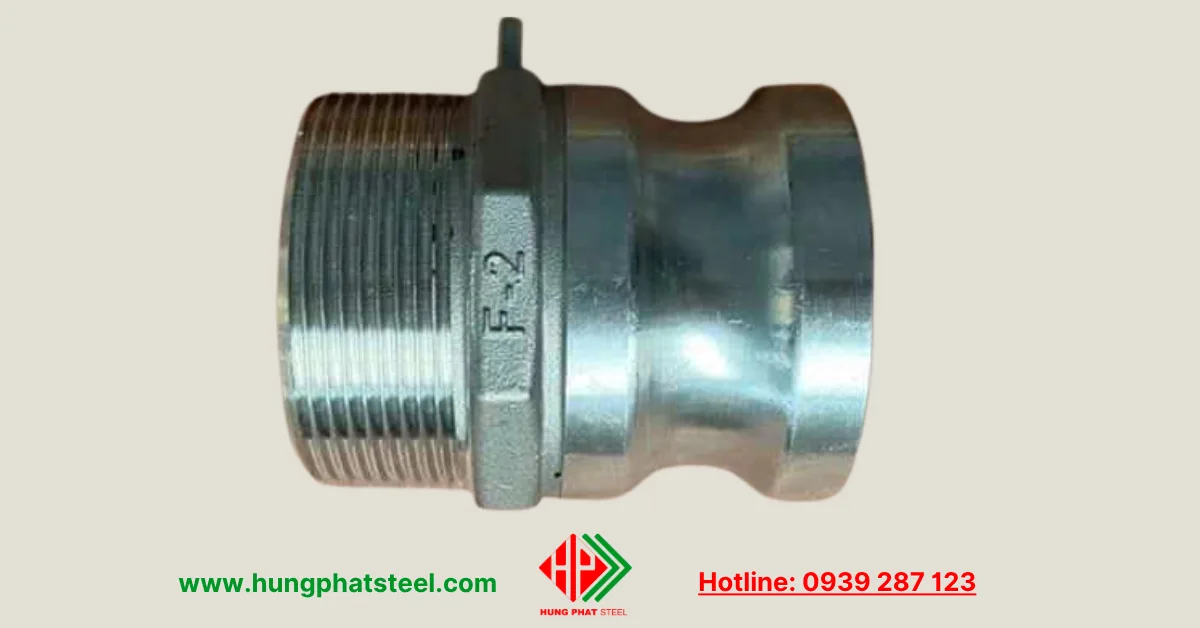

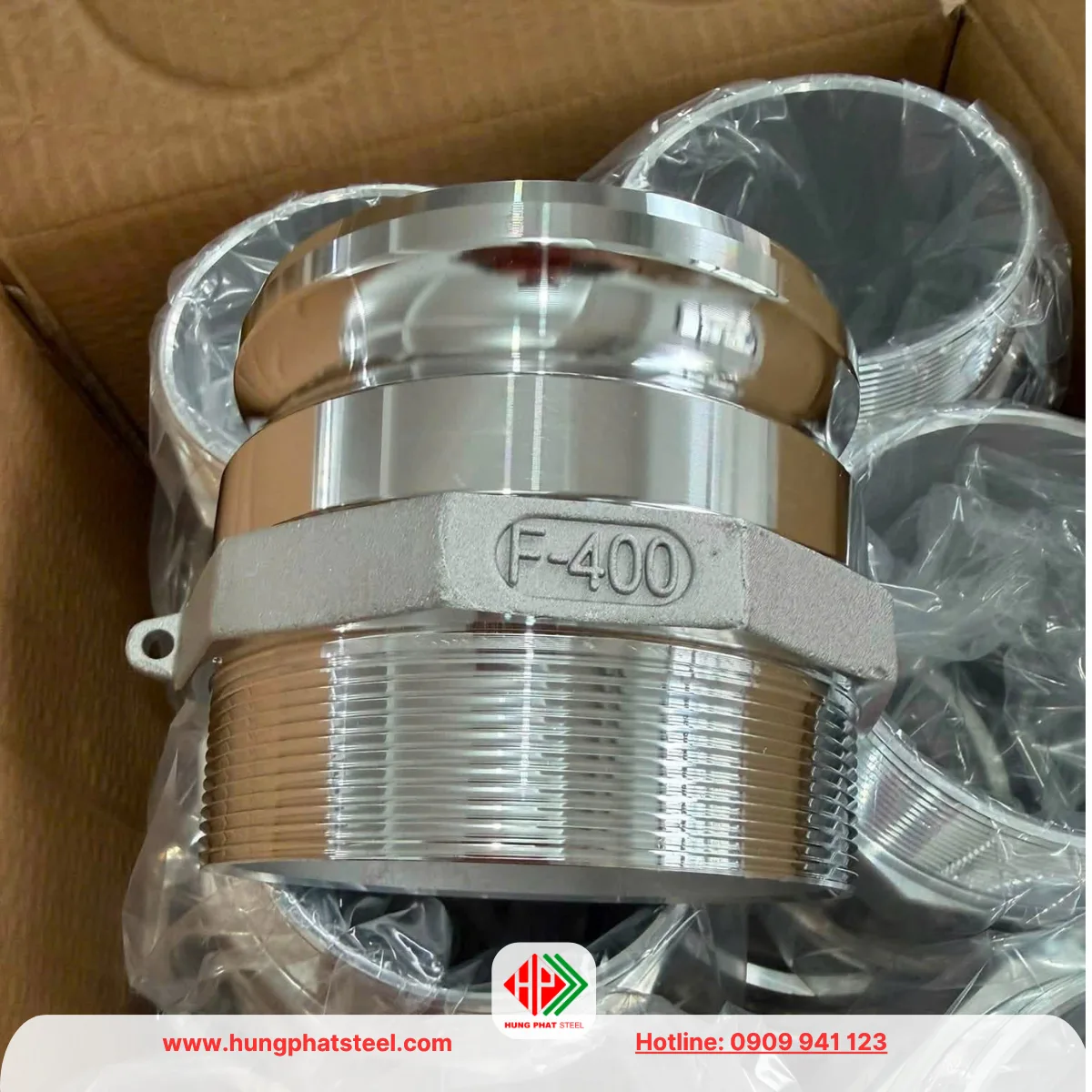

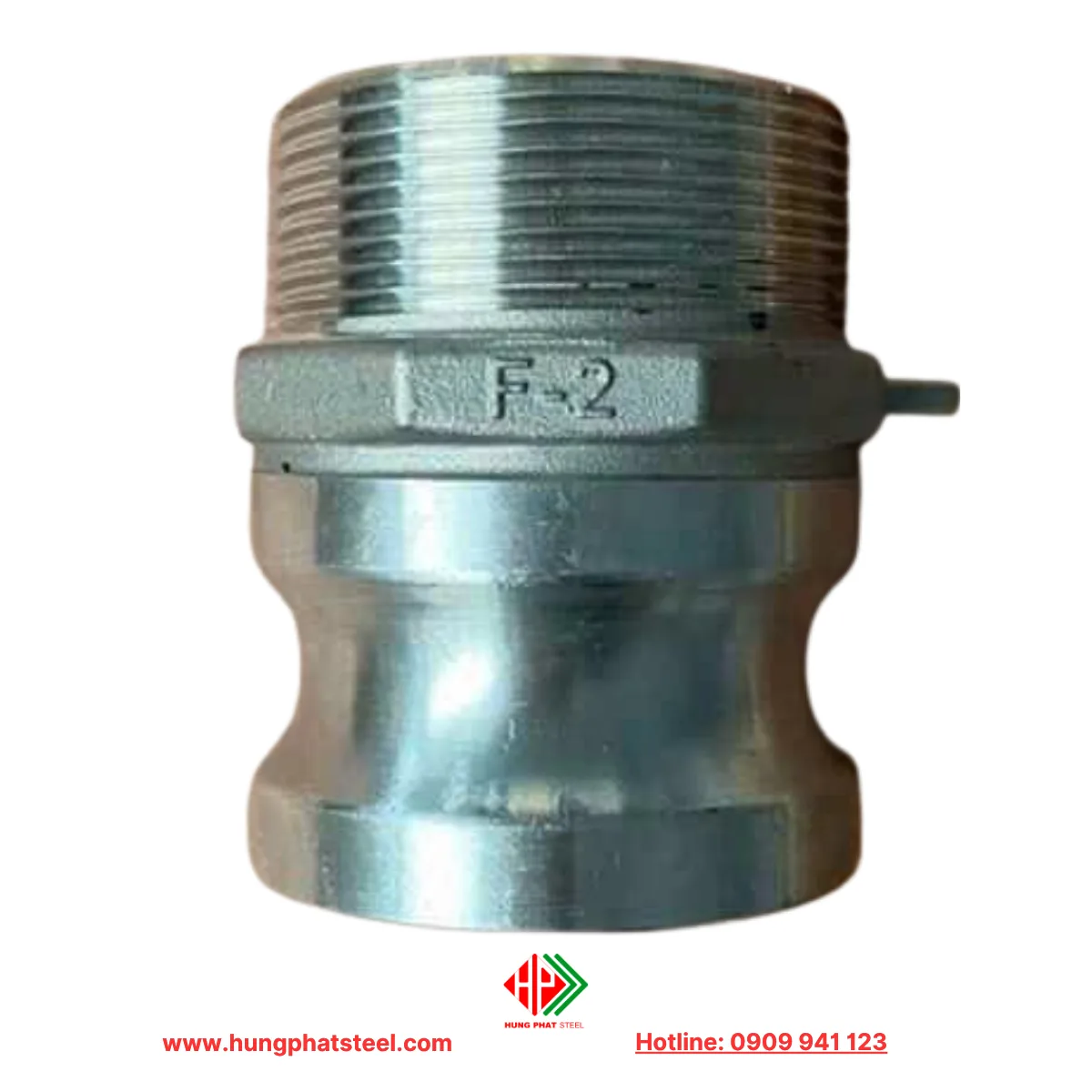

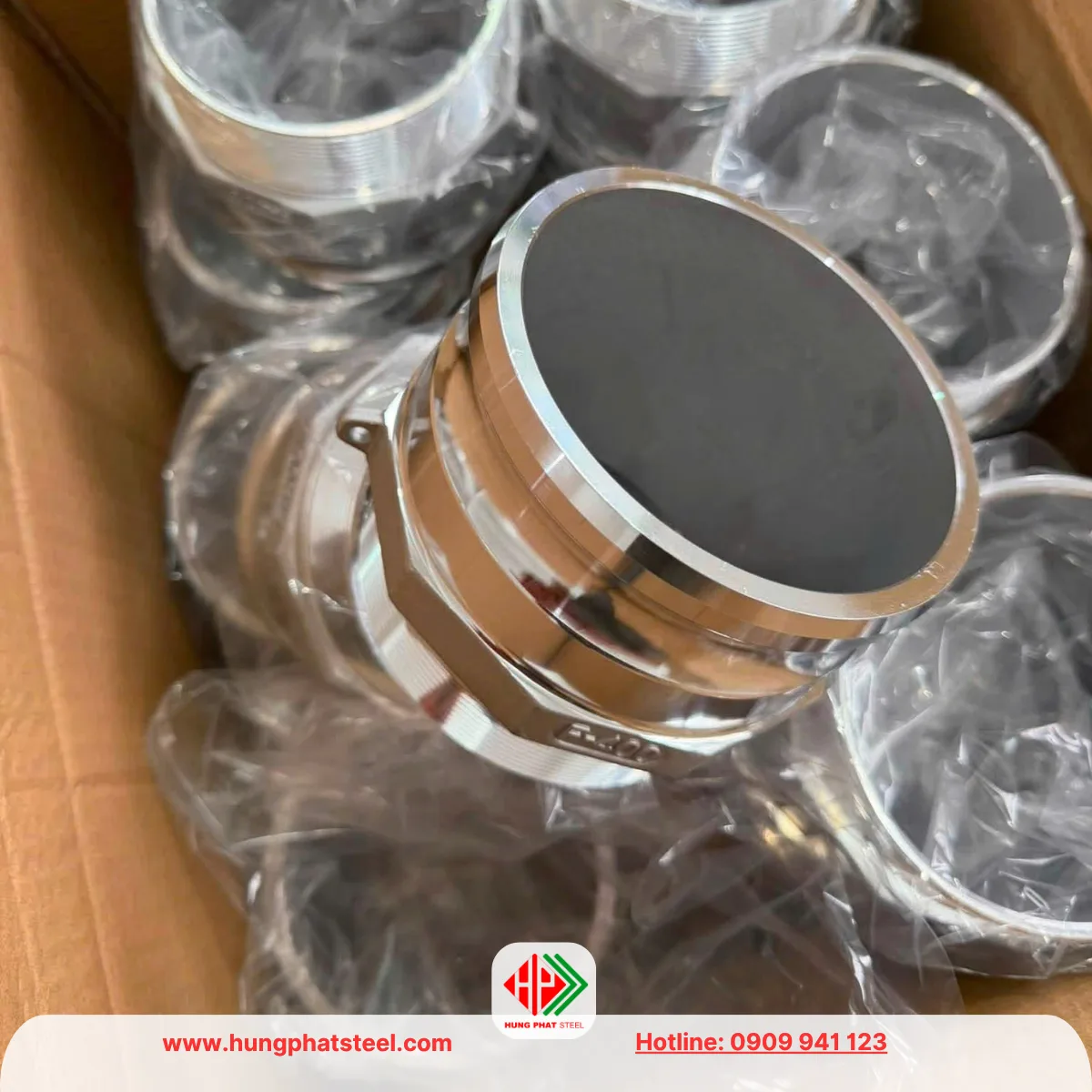

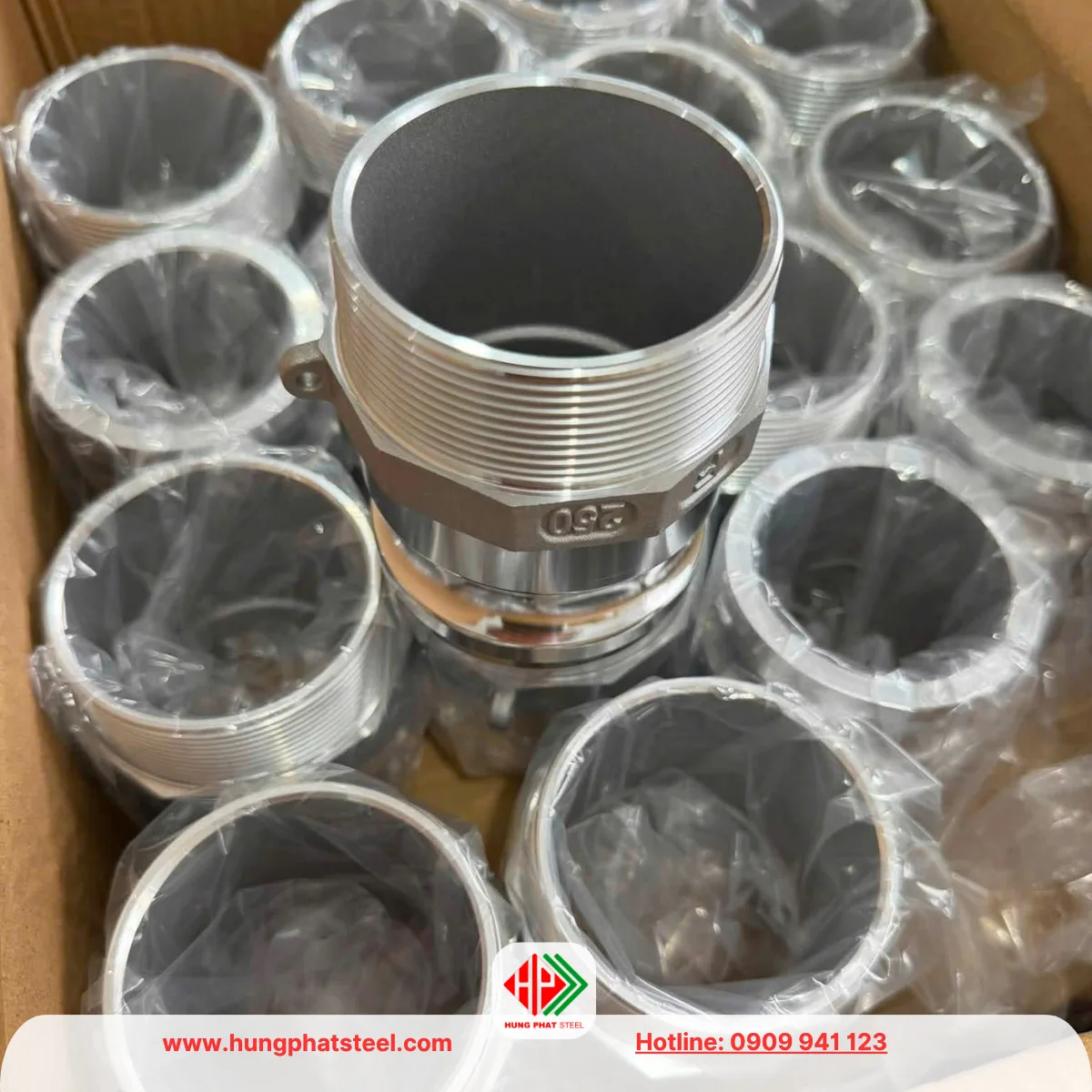

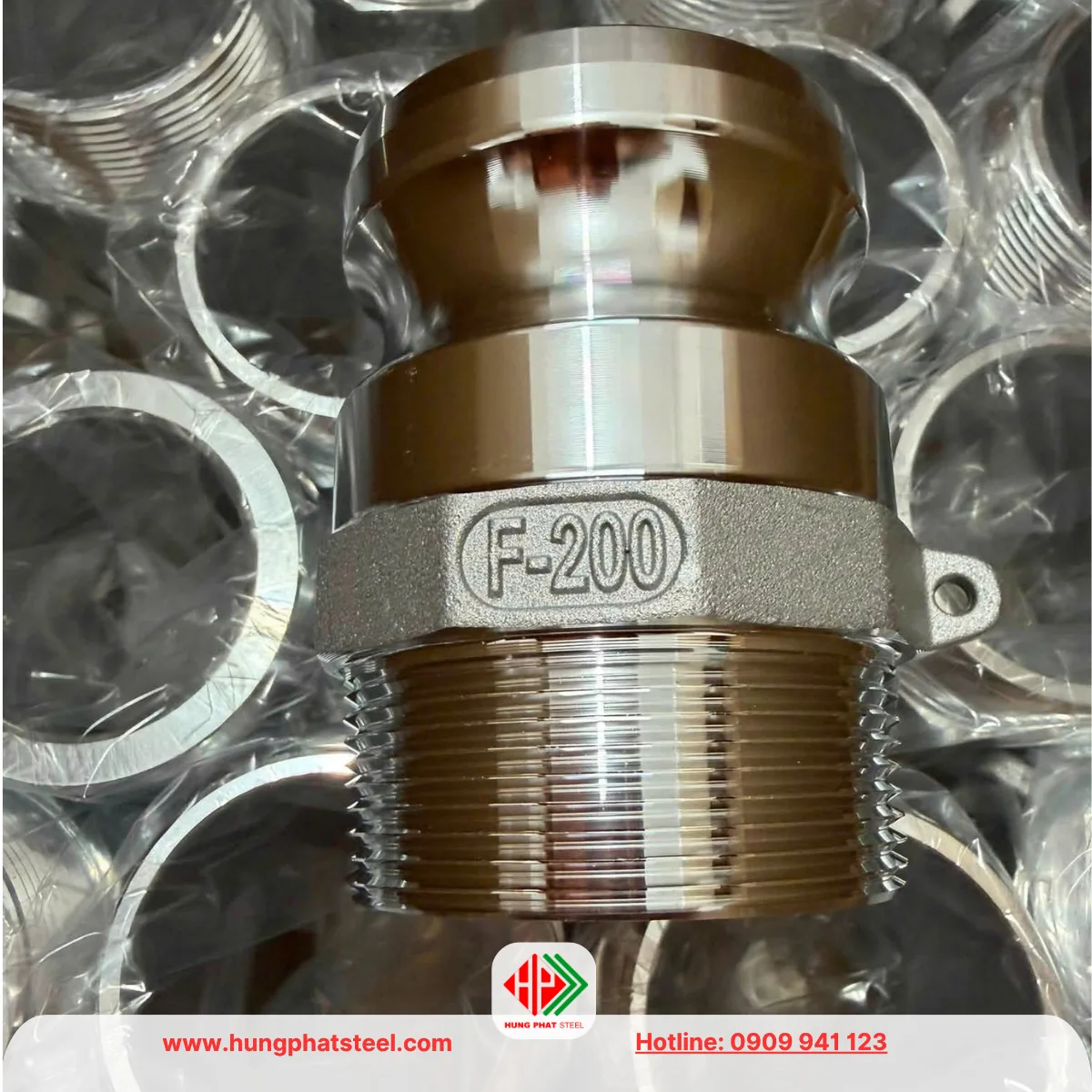

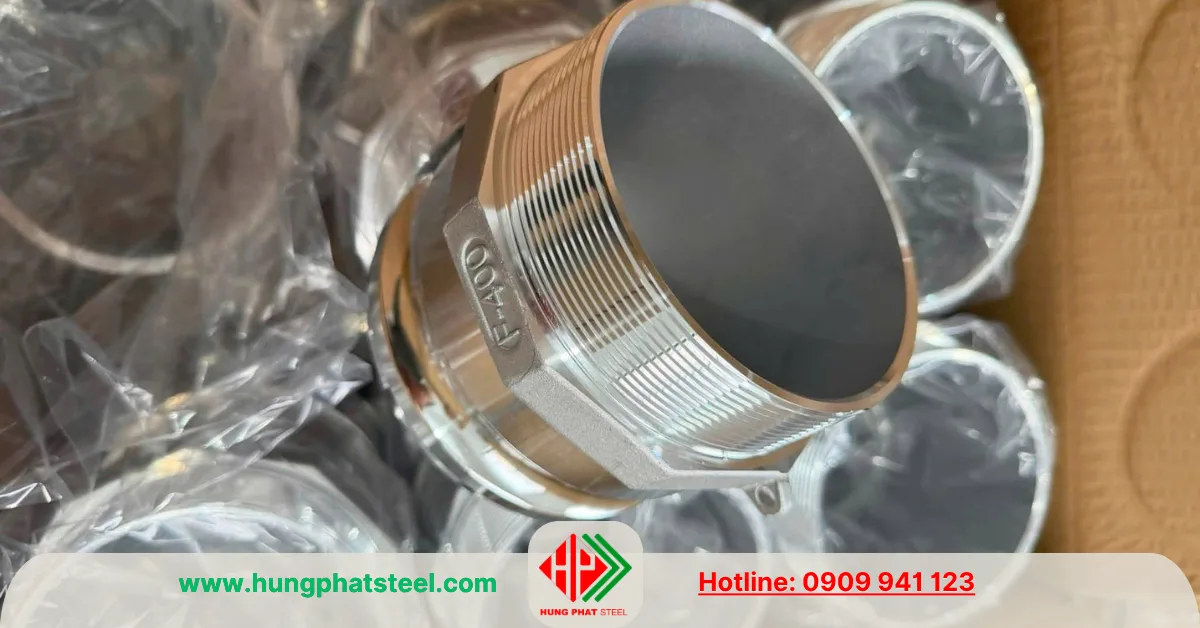

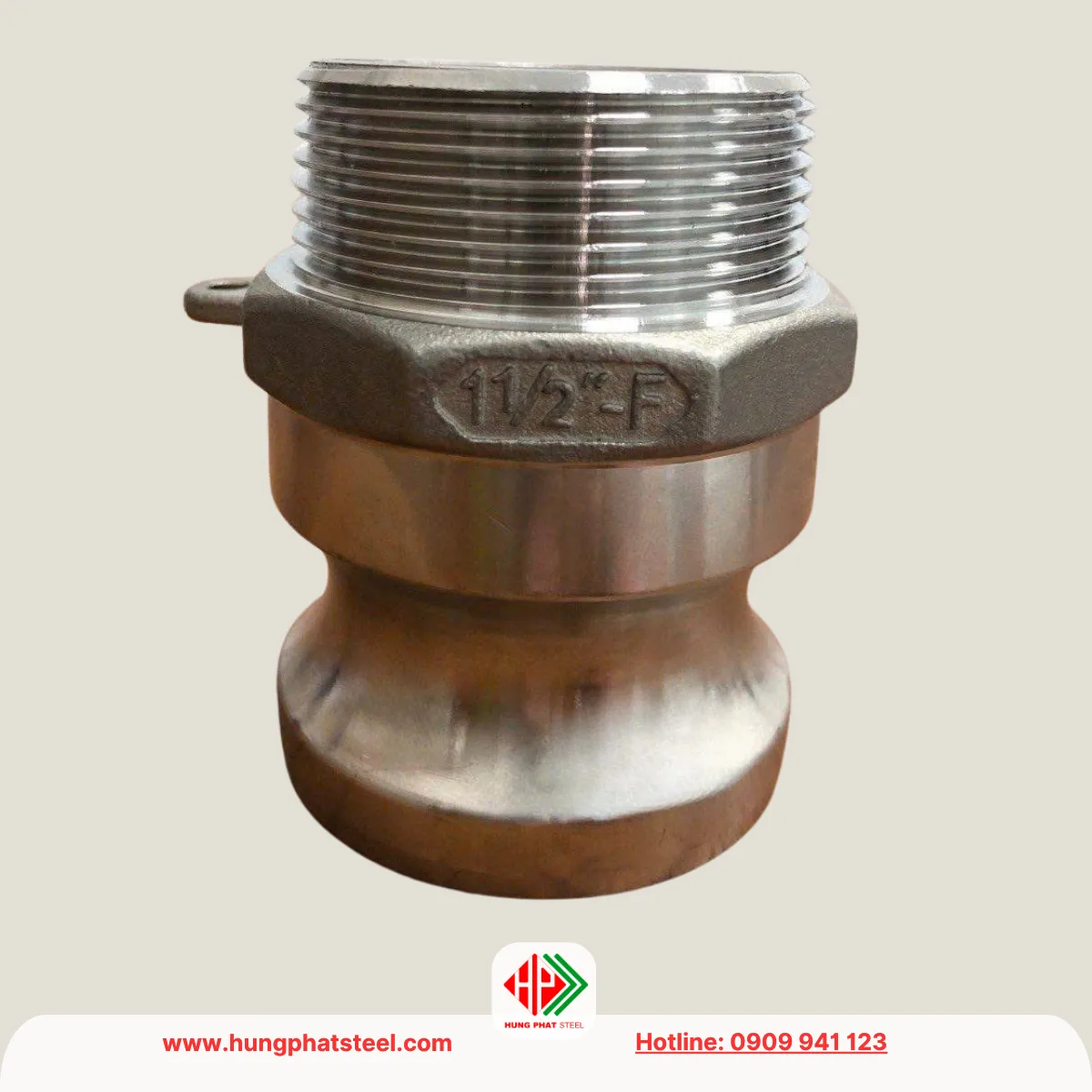

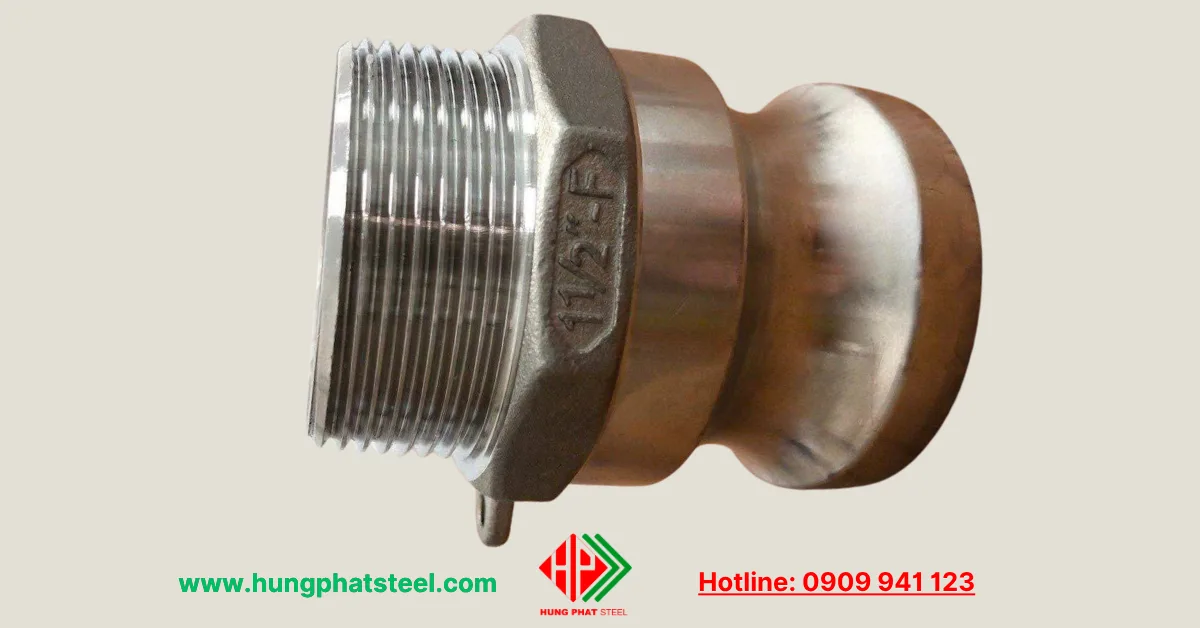

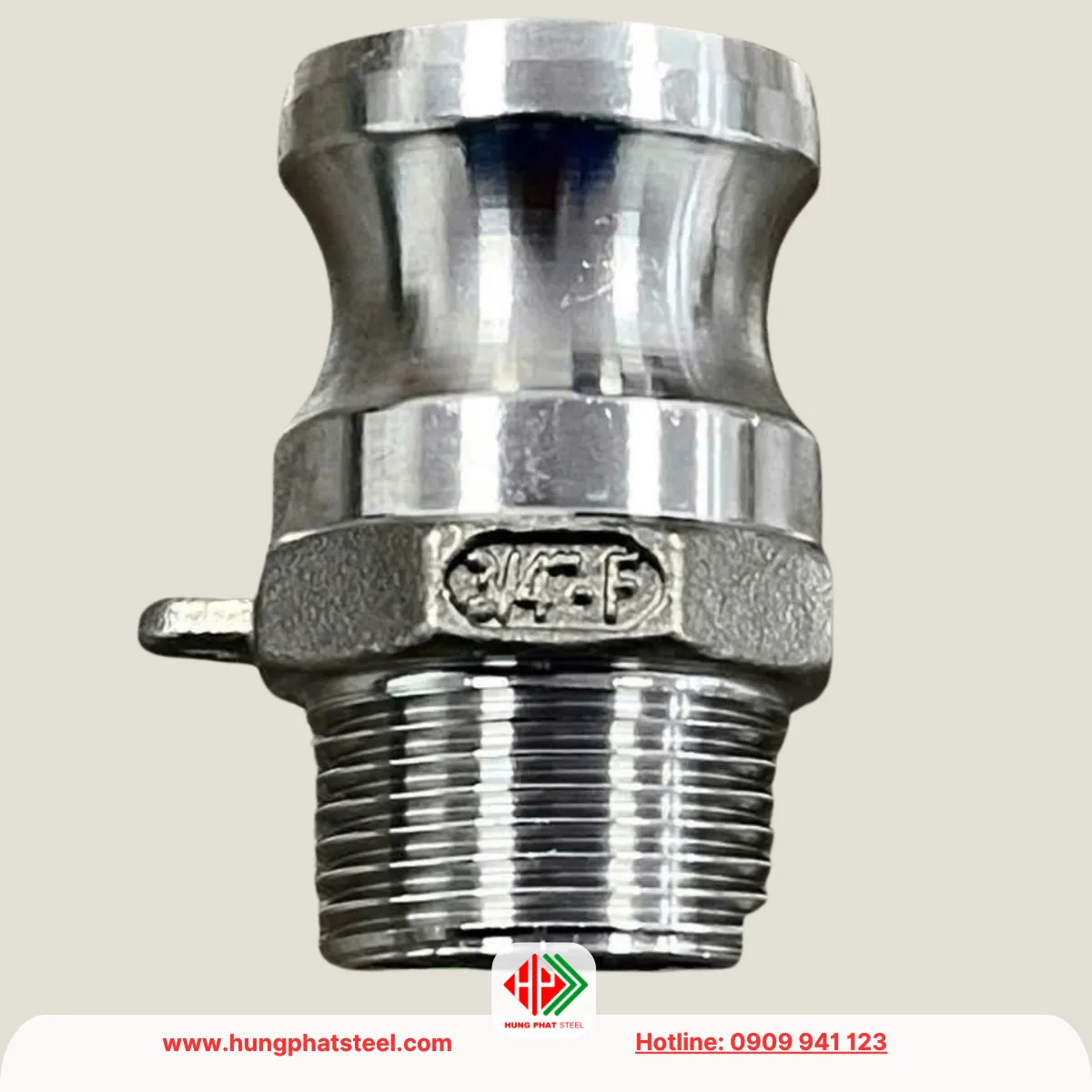

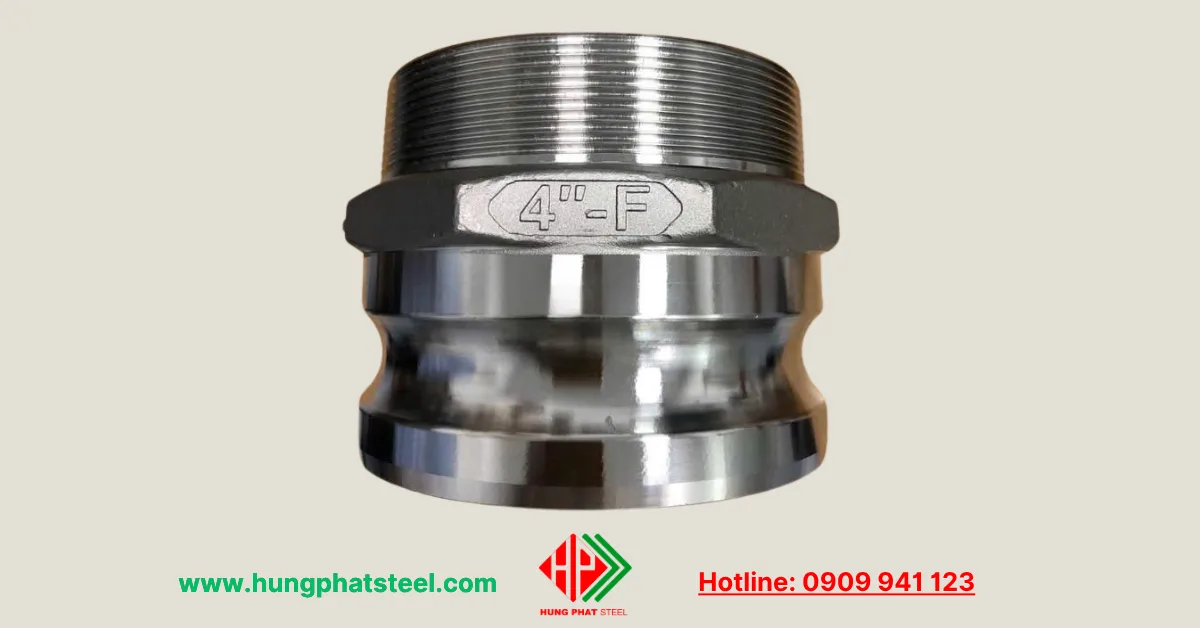

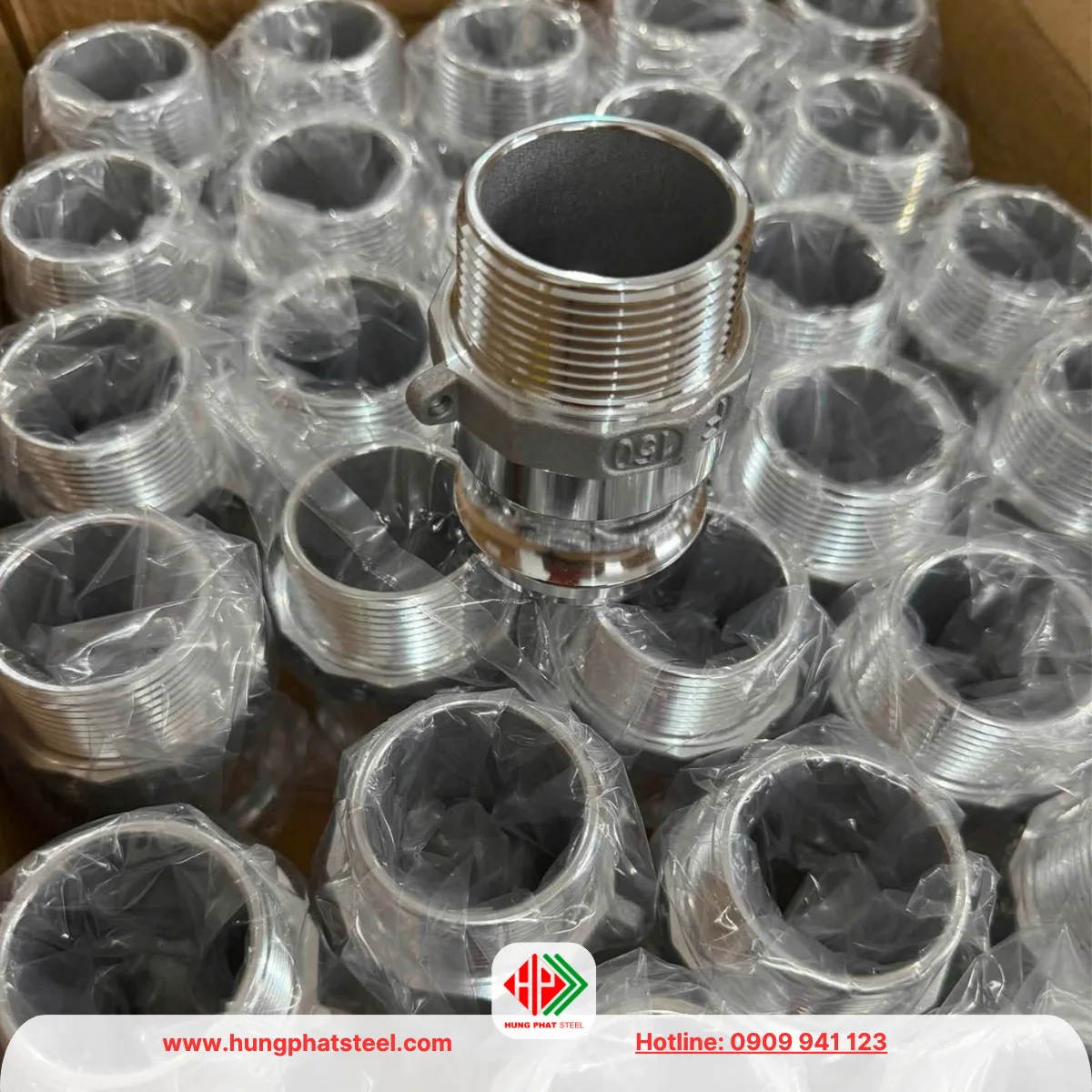

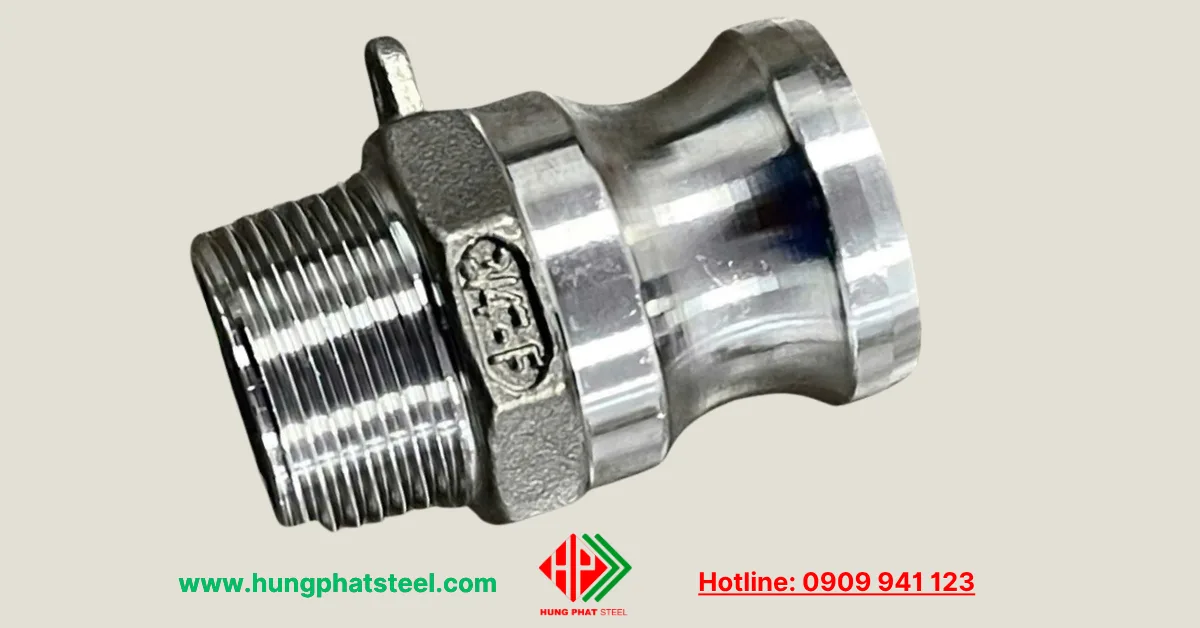

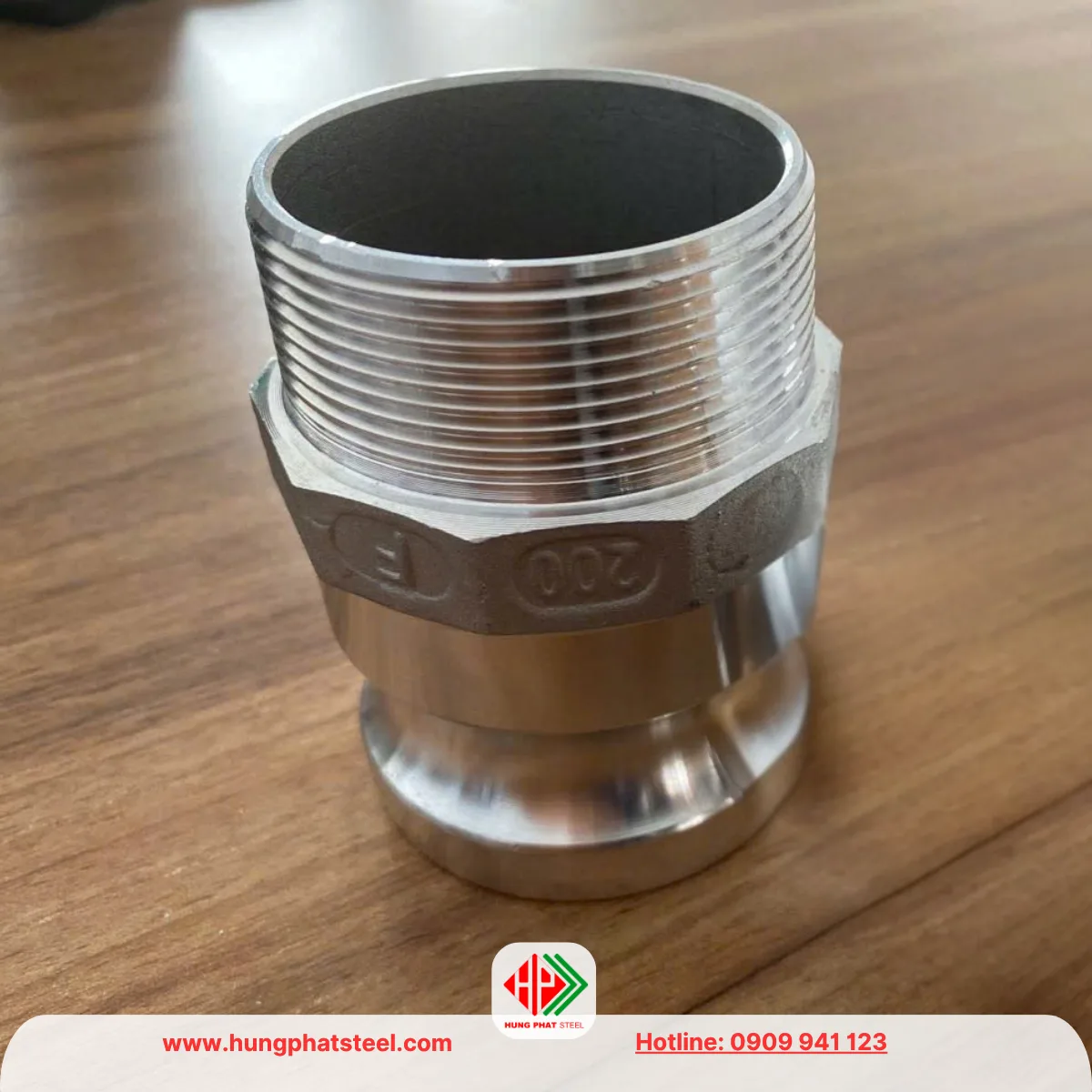

Khớp nối nhanh inox loại F (Camlock Type F)

Mô tả

Khớp nối nhanh inox loại F (Camlock Type F) là một trong những dòng phụ kiện thuộc hệ thống Camlock Coupling (Cam & Groove Coupling), được thiết kế với một đầu đực Camlock (Male Adapter) và một đầu ren ngoài (Male Thread).

Đây là loại khớp nối được sử dụng rất phổ biến để kết nối nhanh giữa hệ thống đường ống ren và các đầu nối Camlock, giúp việc tháo lắp trở nên nhanh chóng mà không cần hàn hoặc sử dụng mặt bích.

Khác với Type A (đầu đực + ren trong), Type F sử dụng ren ngoài, vì vậy có thể lắp trực tiếp vào các thiết bị, van, bồn chứa hoặc phụ kiện có ren trong. Khi kết hợp với các đầu cái Camlock như Type B, Type C hoặc Type D, việc kết nối và tháo rời chỉ mất vài giây bằng cách đóng hoặc mở hai tay gạt.

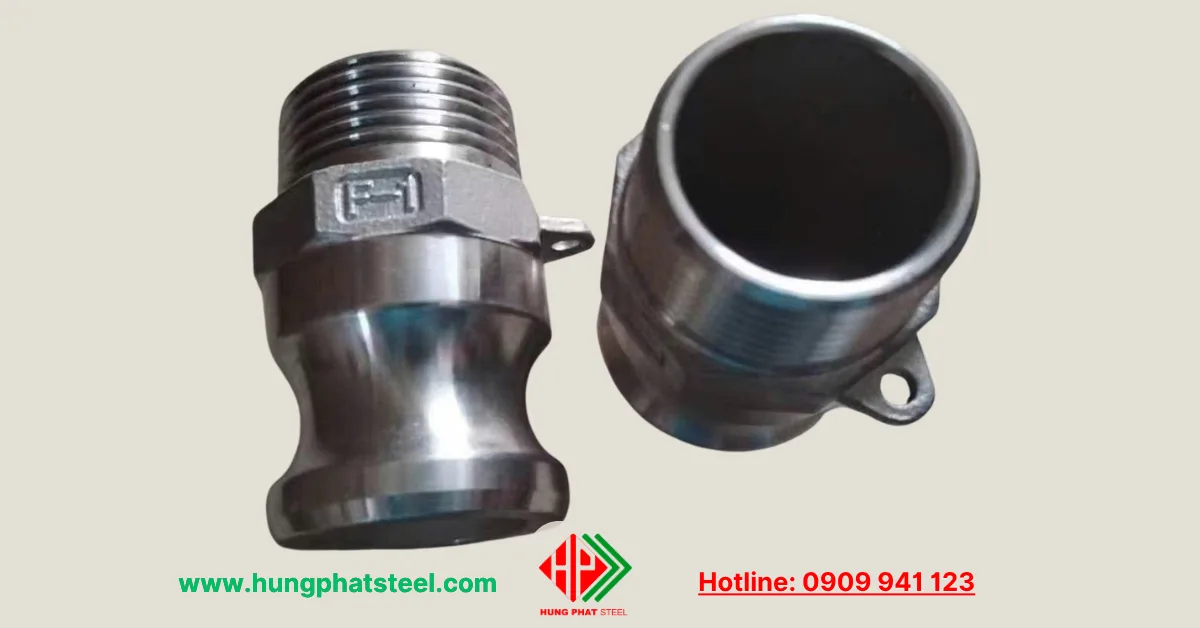

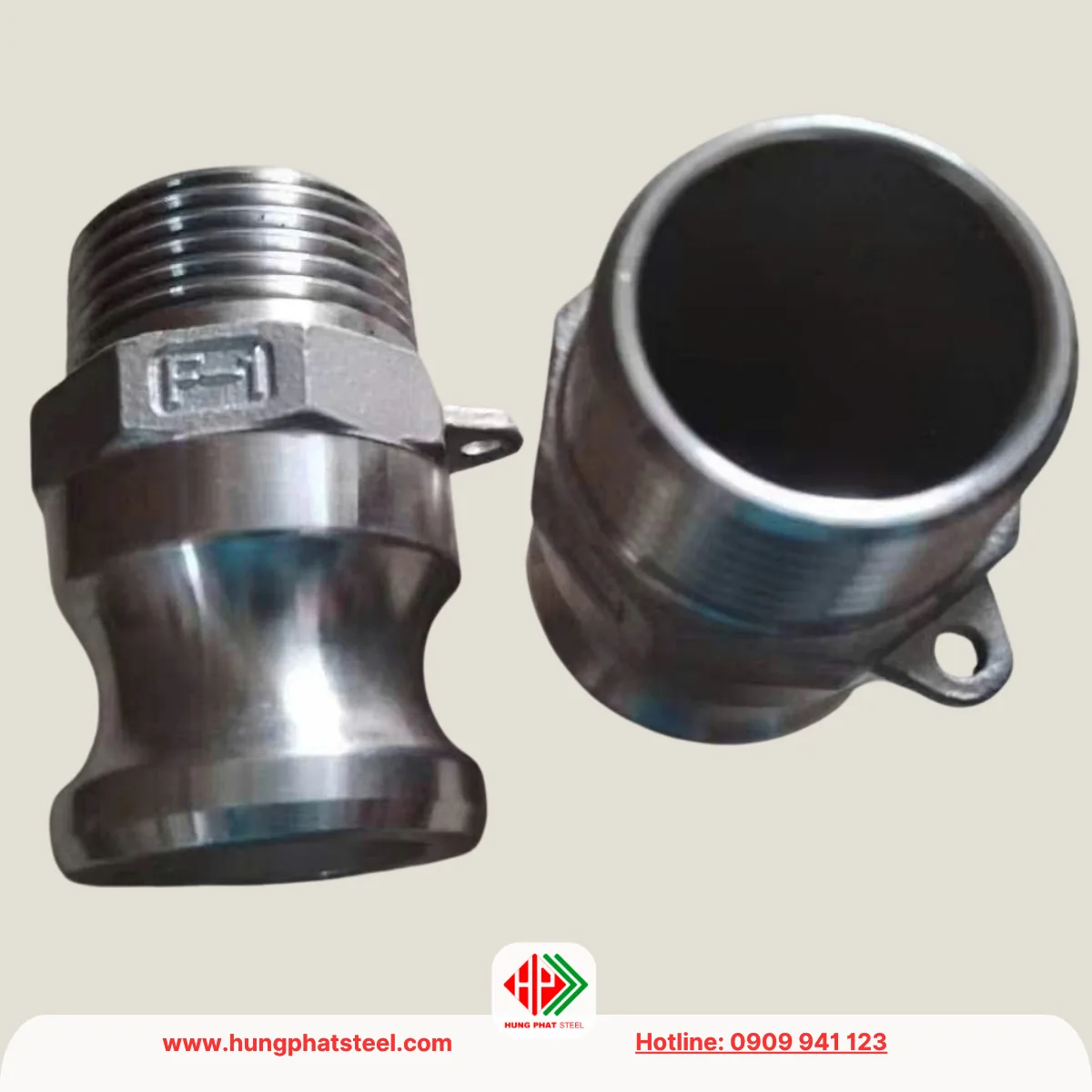

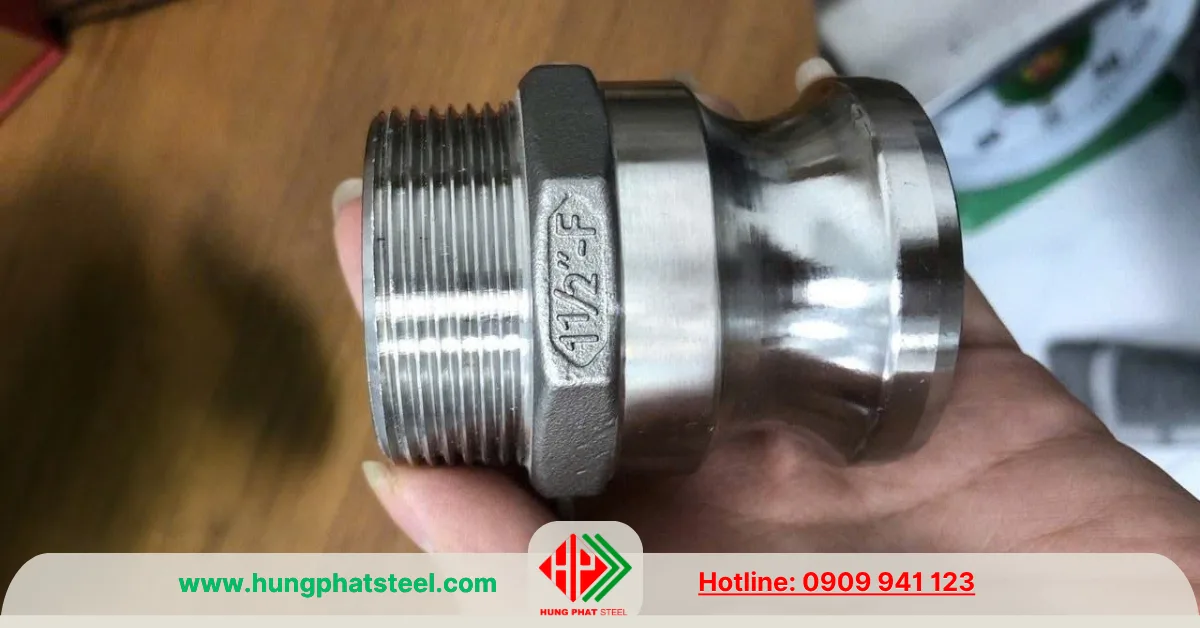

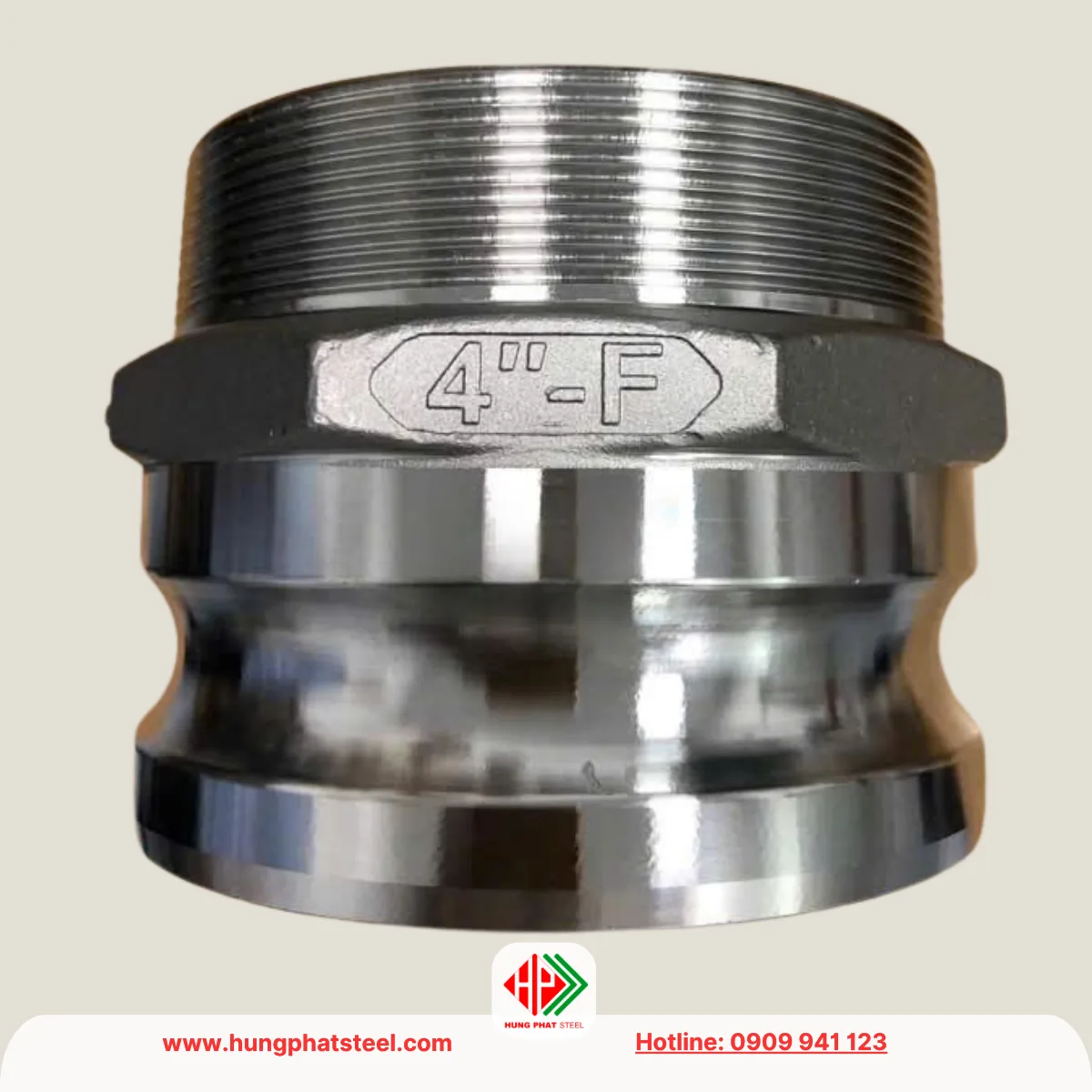

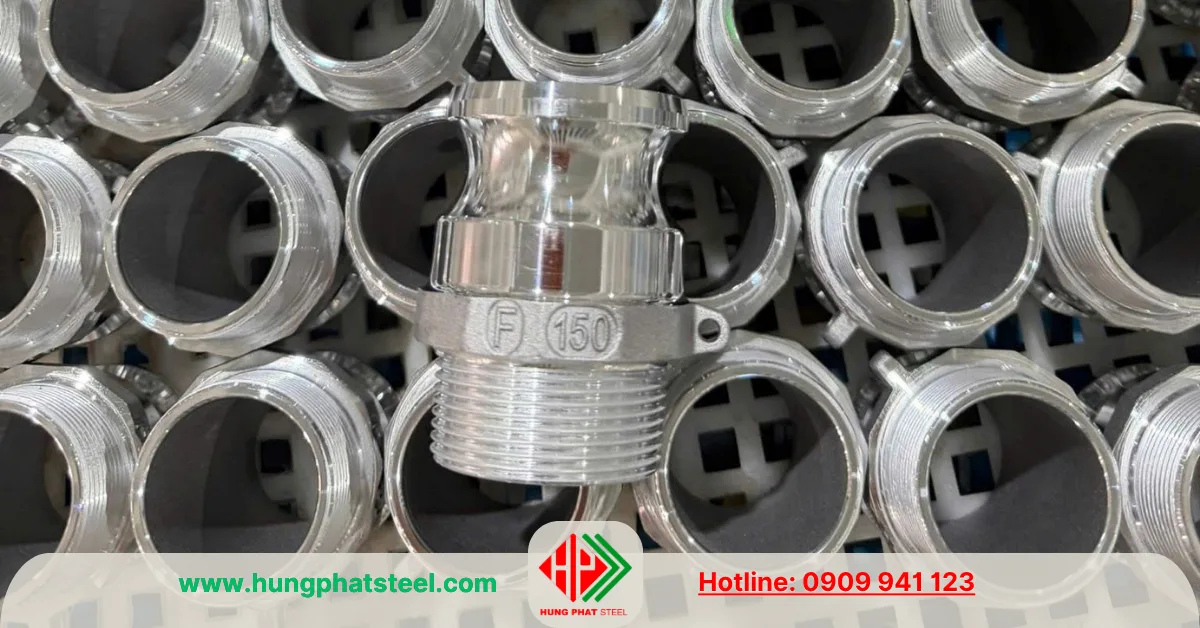

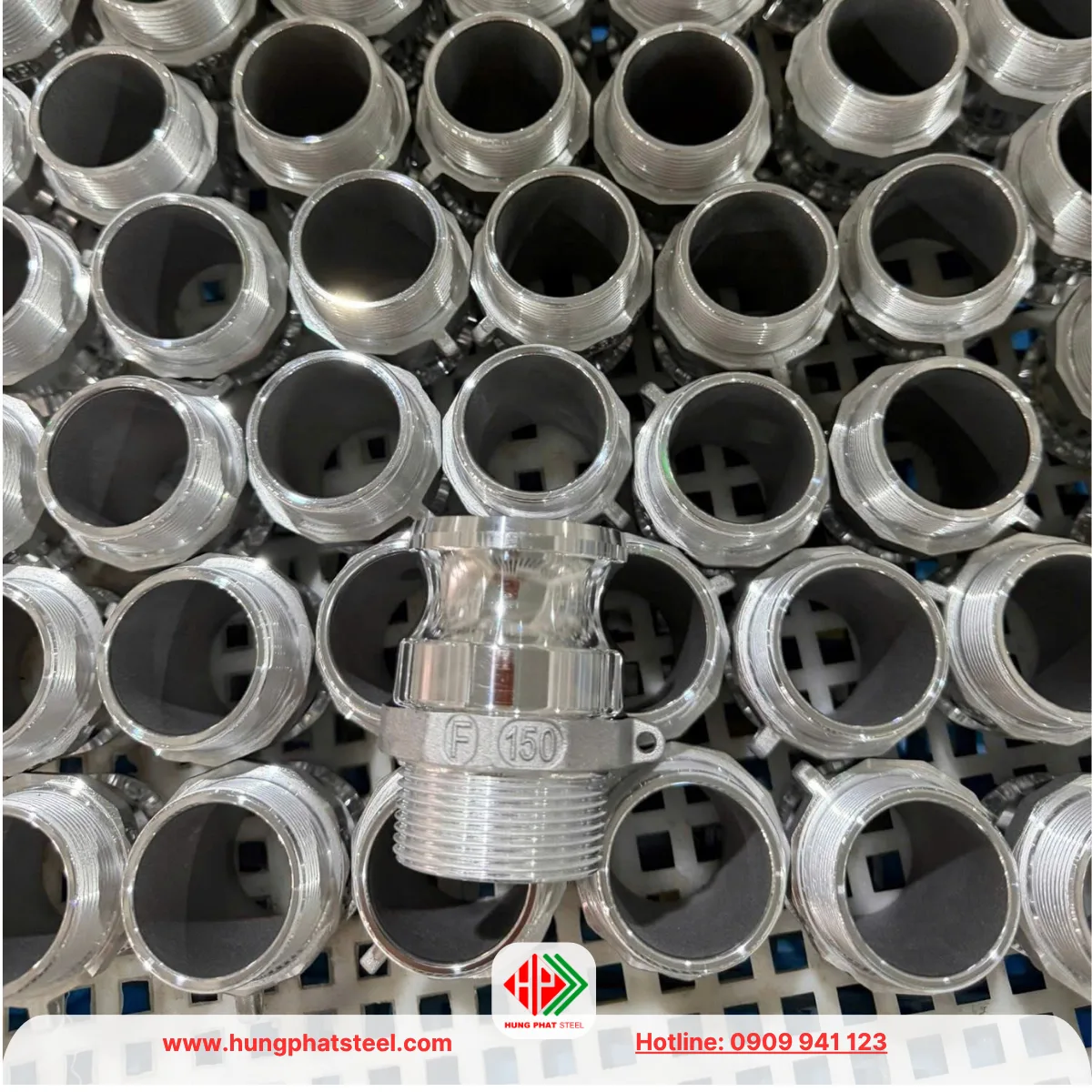

Khớp nối nhanh inox loại F (Camlock Type F)

Camlock Type F hiện được sản xuất chủ yếu bằng inox 304, inox 316 và inox 316L, đáp ứng yêu cầu về độ bền cơ học, khả năng chống ăn mòn và tuổi thọ trong nhiều môi trường làm việc khác nhau.

Thông số kỹ thuật

Một số thông số phổ biến của Camlock Type F:

• Chất liệu: Inox 304, Inox 316
• Type: A, B, C, D, E, F, DP, DC
• Size: DN15 – DN100
• Áp lực làm việc: 10bar
• Nhiệt độ làm việc: Max 280 độ C
• Tiêu chuẩn: Camlock coupling

Cấu tạo của Camlock Type F

Khớp nối nhanh inox Type F có cấu tạo khá đơn giản nhưng chắc chắn, bao gồm:

• Đầu đực Camlock (Male Adapter).
• Đầu ren ngoài (Male Thread).
• Thân khớp nối được đúc nguyên khối.
• Vai khóa Camlock.
• Rãnh định vị.
• Phần ren ngoài gia công chính xác theo tiêu chuẩn.

Do được đúc liền khối nên sản phẩm có độ cứng cao, hạn chế rò rỉ và chịu được áp suất làm việc lớn.

Nguyên lý hoạt động

Đầu ren ngoài của Type F được vặn vào van, máy bơm, bồn chứa hoặc đường ống có ren trong theo tiêu chuẩn BSP, BSPT, NPT hoặc DIN.

Đầu đực Camlock sẽ được đưa vào đầu cái Camlock (Type B, Type C hoặc Type D). Khi gập hai tay khóa xuống, lực ép sẽ làm gioăng bên trong đầu cái ôm chặt đầu đực, tạo thành mối nối kín khít.

Khi cần tháo rời, chỉ cần mở hai tay khóa mà không phải tháo ren ở phía sau, giúp tiết kiệm đáng kể thời gian bảo trì hoặc thay đổi đường ống.

Quy cách kích thước

Khả năng tương thích

Camlock Type F có thể kết nối với:

• Camlock Type B.
• Camlock Type C.
• Camlock Type D.
• Camlock Type DC (nắp chụp bảo vệ).

Đây là các đầu cái Camlock có tay gạt khóa, được thiết kế theo cùng tiêu chuẩn quốc tế nên có khả năng lắp ghép đồng bộ.

Vật liệu chế tạo

Inox 304

Đây là loại vật liệu được sử dụng nhiều nhất.

Ưu điểm:

• Chống gỉ tốt.
• Giá thành hợp lý.
• Độ bền cao.
• Dễ gia công.

Ứng dụng:

• Nước sạch.
• Khí nén.
• Hệ thống cấp nước.
• Công nghiệp thông thường.

Inox 316

Inox 316 chứa khoảng 2–3% Molypden (Mo), giúp tăng khả năng chống ăn mòn.

Phù hợp với:

• Hóa chất.
• Nước biển.
• Muối.
• Dầu khí.

Inox 316L

Là phiên bản carbon thấp của inox 316.

Ưu điểm:

• Khả năng chống ăn mòn mối hàn tốt.
• Độ sạch cao.
• Phù hợp ngành thực phẩm, dược phẩm và công nghệ sinh học.

Ưu điểm của khớp nối nhanh inox kiểu F (type F)

Lắp đặt nhanh

Camlock Type F giúp kết nối và tháo rời hệ thống chỉ trong vài giây mà không cần tháo phần ren khỏi thiết bị.

Kết nối chắc chắn

Đầu Camlock kết hợp với gioăng tạo độ kín cao, hạn chế rò rỉ lưu chất.

Chống ăn mòn tốt

Sử dụng inox chất lượng cao giúp sản phẩm làm việc ổn định trong môi trường:

• Nước sạch.
• Hơi nước.
• Hóa chất nhẹ.
• Dầu.
• Nước biển (đối với inox 316).

Tuổi thọ cao

Thân đúc nguyên khối giúp Camlock Type F chịu va đập tốt, ít biến dạng và có tuổi thọ lâu dài ngay cả khi sử dụng thường xuyên.

Dễ thay thế

Khi cần bảo trì hệ thống, người dùng chỉ cần mở hai tay khóa Camlock mà không phải tháo ren trên thiết bị, giúp giảm thời gian dừng máy.

Ứng dụng của khớp nối nhanh inox loại F (type F)

Hệ thống cấp nước

Kết nối nhanh giữa máy bơm, đường ống và thiết bị xử lý nước.

Ngành hóa chất

Dùng để dẫn:

• Axit nhẹ.
• Kiềm.
• Dung môi.
• Hóa chất công nghiệp.

Đối với môi trường có tính ăn mòn cao, nên lựa chọn inox 316 hoặc 316L kết hợp gioăng FKM hoặc PTFE.

Ngành thực phẩm

Camlock Type F được sử dụng trong:

• Nhà máy bia.
• Nhà máy sữa.
• Nước giải khát.
• Chế biến thực phẩm.
• Dây chuyền CIP.

Bề mặt inox nhẵn giúp hạn chế bám cặn và dễ vệ sinh.

Ngành dầu khí

Ứng dụng trong:

• Trạm cấp nhiên liệu.
• Kho xăng dầu.
• Xe bồn.
• Đường ống dầu nhờn.

Ngành hàng hải

Inox 316 Type F có khả năng chống ăn mòn clorua tốt nên được sử dụng rộng rãi trên tàu biển, cảng biển và các công trình ven biển.

Ngành nông nghiệp

Sử dụng trong:

• Hệ thống tưới tiêu.
• Máy bơm nước.
• Đường ống dẫn phân bón lỏng.
• Thiết bị phun tưới.

Quy trình sản xuất khớp nối nhanh inox loại F

Camlock Type F được sản xuất qua nhiều công đoạn nhằm đảm bảo độ chính xác về kích thước và chất lượng bề mặt:

• Lựa chọn phôi inox 304, 316 hoặc 316L.
• Nấu chảy và đúc thân khớp nối bằng công nghệ đúc chính xác.
• Gia công CNC phần ren ngoài và đầu Camlock.
• Gia công bề mặt, đánh bóng hoặc xử lý phun bi.
• Kiểm tra kích thước và bước ren.
• Kiểm tra khả năng lắp ghép với đầu cái Camlock.
• Kiểm tra chất lượng cuối cùng trước khi đóng gói.

Hướng dẫn lắp đặt khớp nối nhanh inox loại F (type F)

Để đảm bảo độ kín và tuổi thọ của hệ thống, nên thực hiện theo các bước sau:

• Kiểm tra đúng tiêu chuẩn ren giữa Type F và thiết bị.
• Quấn băng tan PTFE hoặc sử dụng keo làm kín ren nếu cần.
• Vặn phần ren ngoài vào thiết bị bằng dụng cụ phù hợp, tránh siết quá lực.
• Kiểm tra gioăng trong đầu cái Camlock.
• Đưa đầu đực Type F vào đầu cái.
• Hạ hai tay khóa xuống hoàn toàn.
• Kiểm tra rò rỉ trước khi vận hành.

Xuất xứ khớp nối nhanh inox Type F

Tại Việt Nam, khớp nối nhanh inox Type F chưa được sản xuất phổ biến với quy mô công nghiệp. Nguồn cung chủ yếu đến từ Trung Quốc, nơi có đầy đủ quy cách từ 1/2 inch đến 6 inch, giá thành cạnh tranh và thời gian giao hàng nhanh.

Ngoài ra, thị trường còn có các sản phẩm nhập khẩu từ Đài Loan, Hàn Quốc, Nhật Bản, châu Âu và Hoa Kỳ, đáp ứng các yêu cầu khắt khe về vật liệu, độ chính xác gia công và tiêu chuẩn kỹ thuật trong các ngành thực phẩm, hóa chất, dầu khí, dược phẩm và hàng hải.

Hướng dẫn lựa chọn khớp nối nhanh inox loại F (type F)

Khi lựa chọn Camlock Type F, cần lưu ý một số yếu tố quan trọng như kích thước danh nghĩa của đường ống, tiêu chuẩn ren (BSP, BSPT, NPT hoặc DIN), vật liệu inox và loại gioăng làm kín.

Đối với hệ thống cấp nước, khí nén hoặc thực phẩm thông thường, inox 304 thường là lựa chọn phù hợp và tiết kiệm chi phí.

Trong khi đó, các môi trường có chứa hóa chất, nước biển hoặc dung môi ăn mòn nên ưu tiên sử dụng inox 316 hoặc inox 316L để đảm bảo độ bền lâu dài. Ngoài ra, cần kiểm tra khả năng tương thích giữa đầu Type F và đầu cái Camlock (Type B, C hoặc D) để hệ thống hoạt động ổn định, kín khít và an toàn.

Đơn vị cung cấp Camlock Type F uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối khớp nối nhanh inox Camlock Type F với đầy đủ kích thước từ 1/2 inch đến 6 inch, được sản xuất bằng inox 304, inox 316 và inox 316L. Sản phẩm đáp ứng các tiêu chuẩn BSP, BSPT, NPT, NPS và DIN, tương thích với các dòng Camlock Type B, Type C, Type D và Type DC, phù hợp cho hệ thống cấp thoát nước, thực phẩm, hóa chất, dầu khí, hàng hải và nhiều lĩnh vực công nghiệp khác.

Ngoài Camlock Type F, Thép Hùng Phát còn cung cấp đầy đủ các dòng Camlock Type A, B, C, D, E, DP và DC, cùng nhiều loại van inox, phụ kiện ren inox, phụ kiện hàn inox, mặt bích inox và ống inox công nghiệp. Sản phẩm luôn sẵn kho với nhiều quy cách, có đầy đủ chứng chỉ CO, CQ và đáp ứng nhanh nhu cầu của các công trình, nhà máy và dự án trên toàn quốc.
