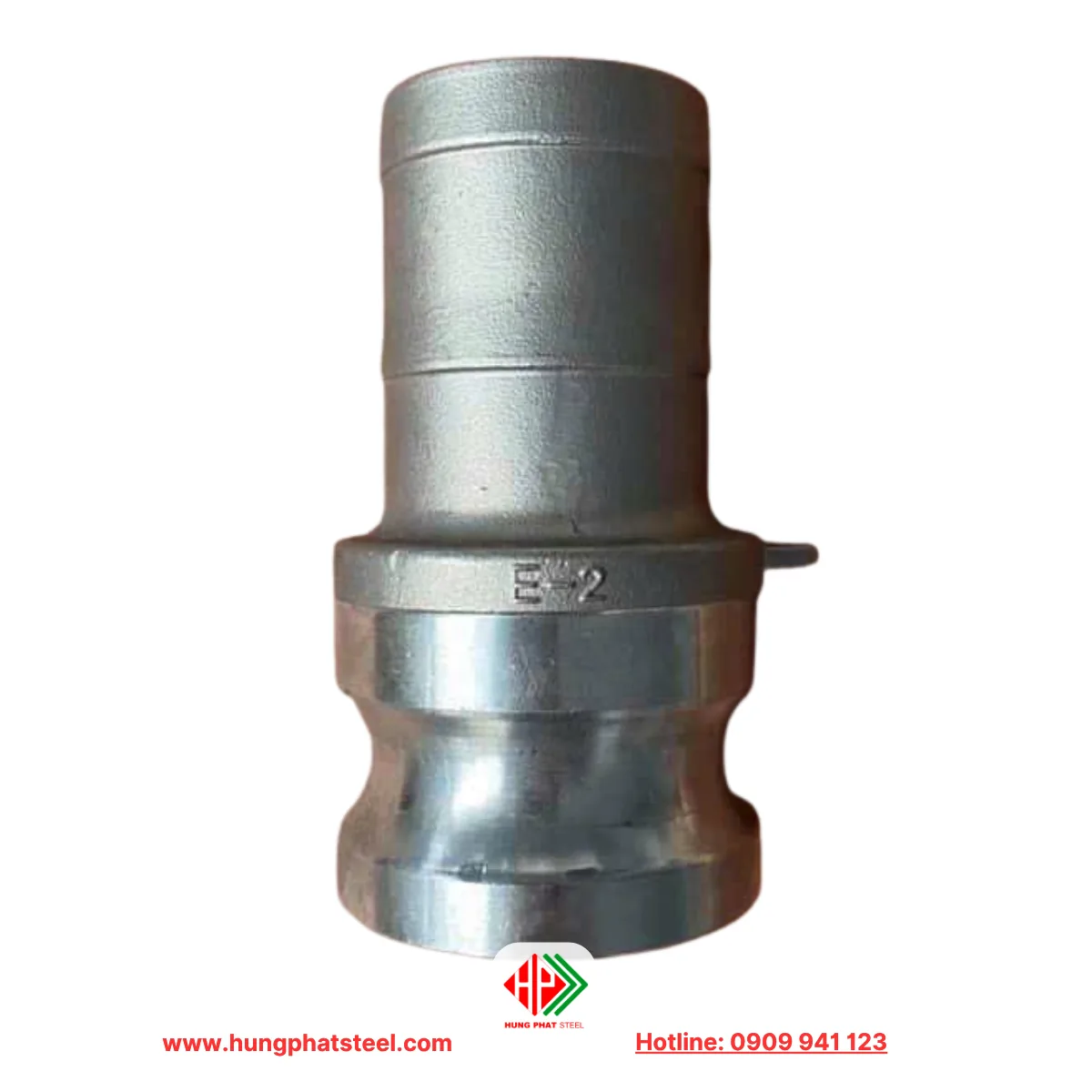

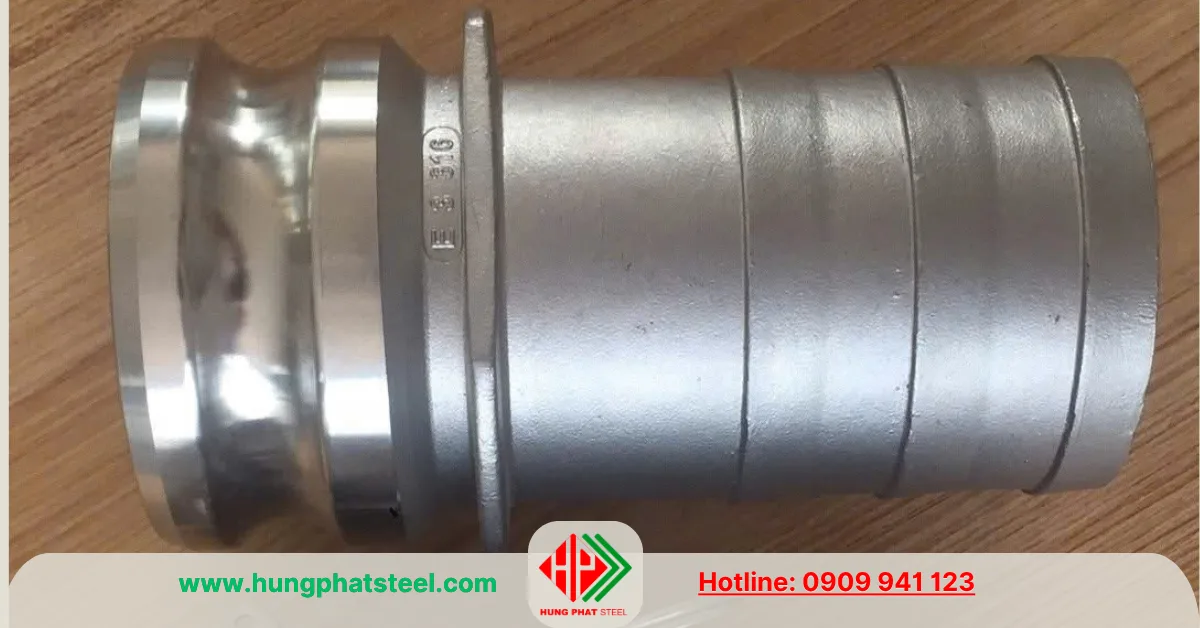

Khớp nối nhanh inox loại E (Camlock Type E)

Khớp nối nhanh inox loại E (Camlock Type E) là một trong những dòng phụ kiện thuộc hệ thống Camlock Coupling (Cam & Groove Coupling), được thiết kế với một đầu đực Camlock (Male Adapter) và một đầu đuôi chuột (Hose Shank) để kết nối trực tiếp với ống mềm.

Đây là kiểu khớp nối được sử dụng rất phổ biến trong các hệ thống bơm, cấp thoát nước, hóa chất, thực phẩm, xăng dầu và nhiều lĩnh vực công nghiệp khác.

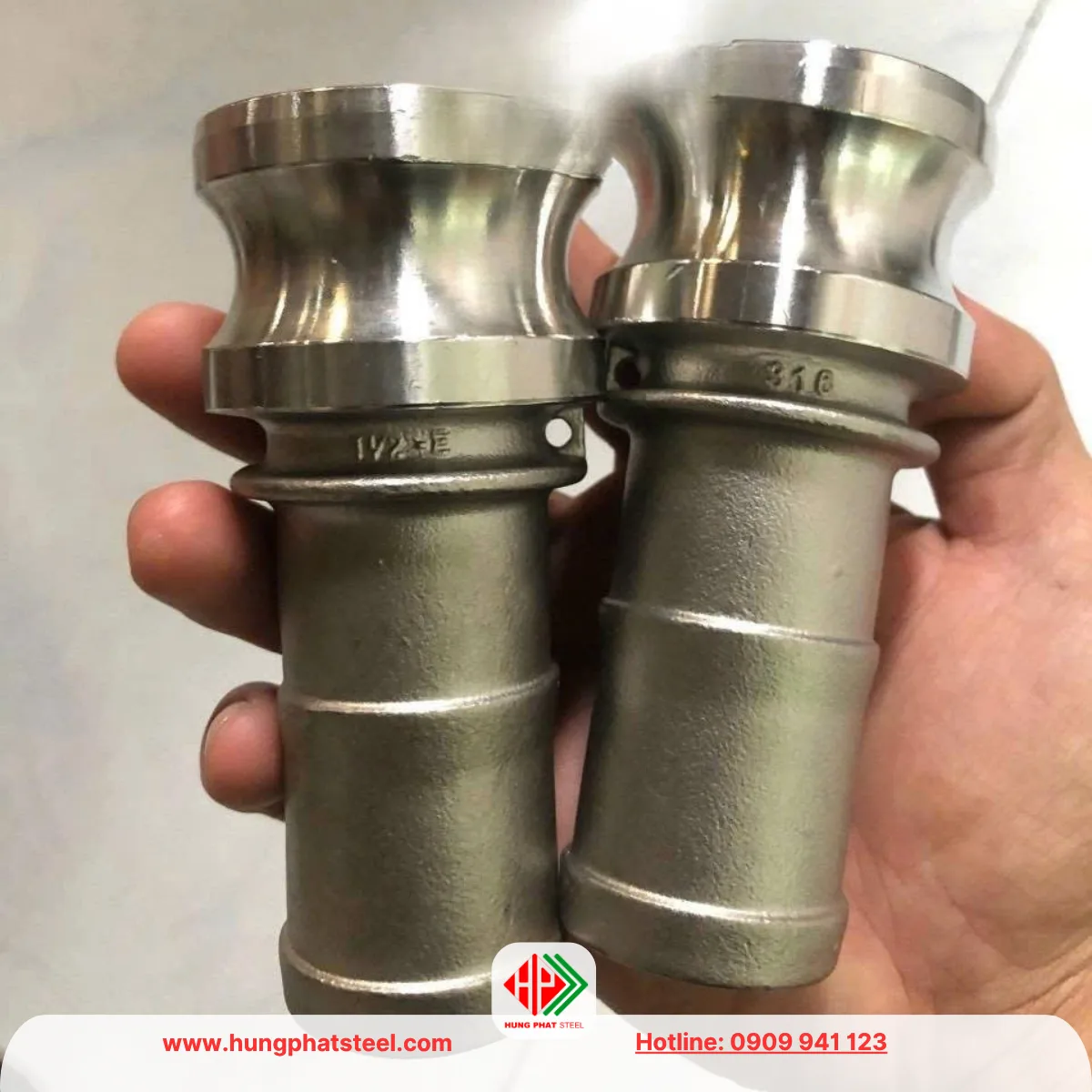

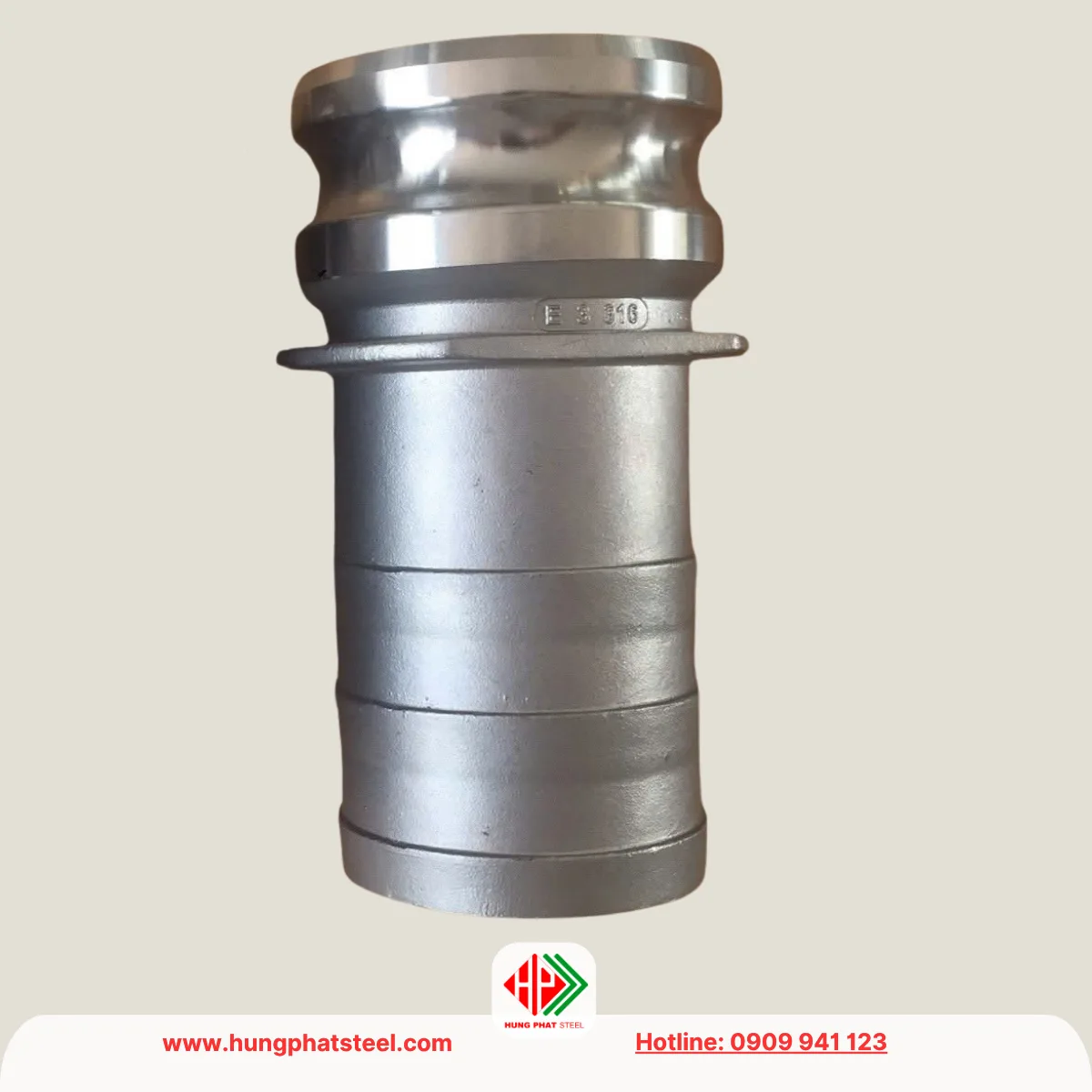

Khớp nối nhanh inox loại E (Camlock Type E)

Điểm nổi bật của Camlock Type E là khả năng tháo lắp cực nhanh, không cần ren nhiều vòng, không cần hàn hay sử dụng dụng cụ chuyên dụng. Người vận hành chỉ cần cắm đầu đực vào đầu cái Camlock tương ứng và khóa hai tay gạt là có thể tạo nên mối nối chắc chắn, kín khít.

Type E thường được chế tạo bằng inox 304, inox 316 hoặc inox 316L, mang lại khả năng chống ăn mòn vượt trội, chịu được môi trường ẩm ướt, hóa chất, nước biển và nhiệt độ cao.

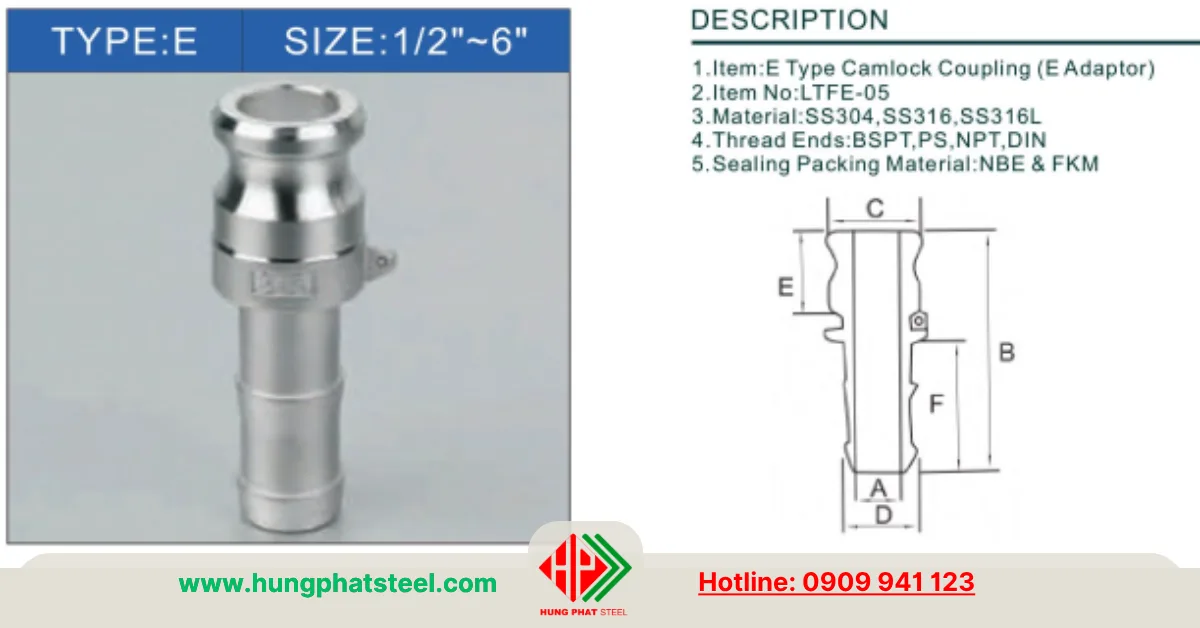

Thông số kỹ thuật

Một số thông số phổ biến của Camlock Type E:

• Loại: Type E (E Adapter)
• Kích thước: 1/2″ – 6″
• Mã sản phẩm: L1TFE-05
• Vật liệu: Inox SS304, SS316, SS316L
• Kiểu kết nối: Đầu đực Camlock + đuôi chuột (Hose Shank)
• Tiêu chuẩn ren/kết nối: BSPT, BSP, NPS, NPT, DIN
• Vật liệu gioăng làm kín: NBR hoặc FKM (Viton)
• Lắp ghép với: Type B, Type C, Type D và Type DC

Nguyên lý hoạt động của khớp nối nhanh inox loại E

Sau khi đầu đuôi chuột được lắp vào ống mềm và siết chặt bằng cổ dê hoặc đai kẹp, đầu đực Camlock của Type E sẽ được đưa vào đầu cái Camlock (Type B, Type C hoặc Type D).

Hai tay khóa trên đầu cái (của các khớp có đầu cái như Type B, C, D…) được gập xuống để ép chặt đầu đực vào gioăng làm kín, tạo nên kết nối kín và chắc chắn.

Khi cần tháo rời, chỉ cần mở hai tay gạt mà không cần xoay ren hay dùng cờ lê, giúp tiết kiệm thời gian và công sức.

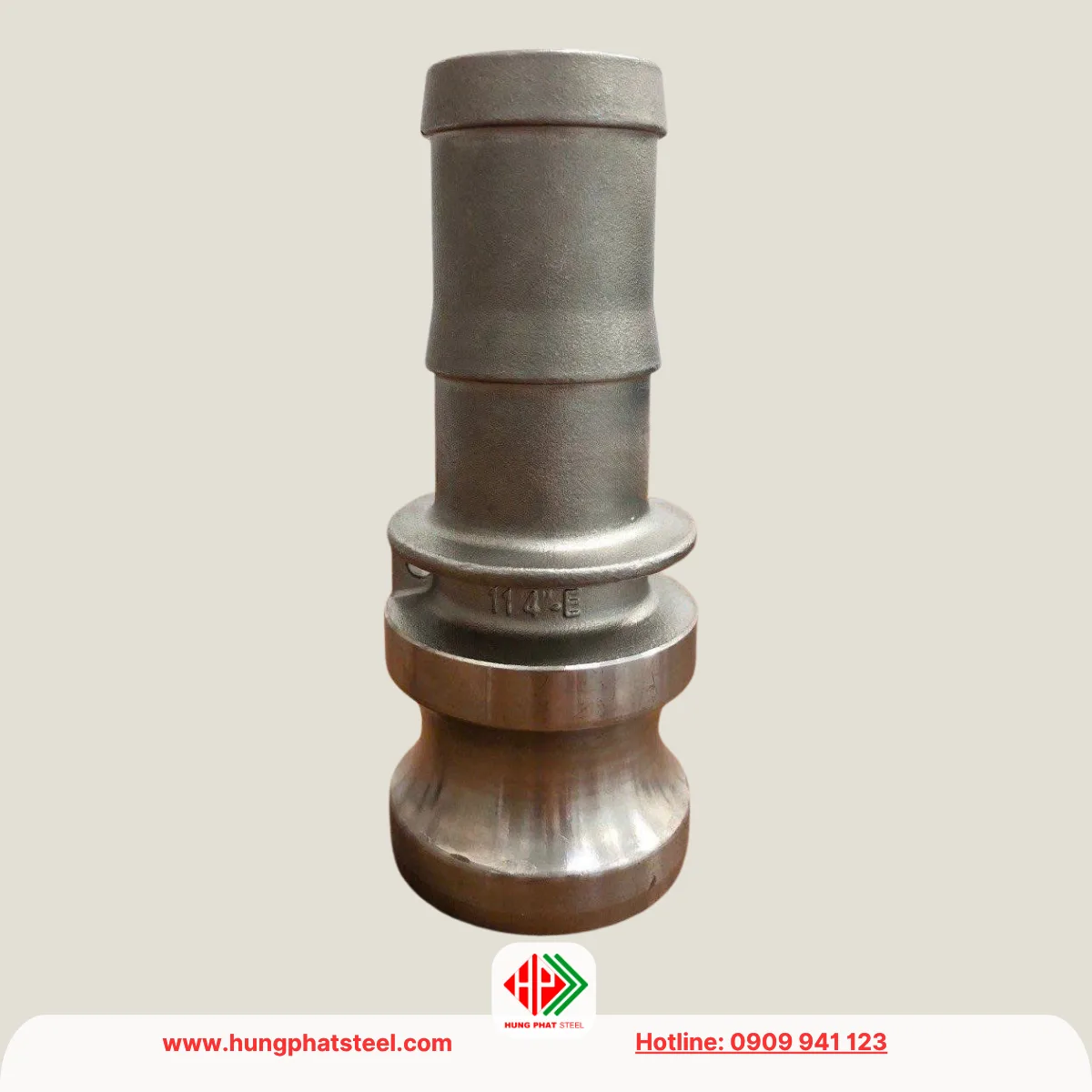

Cấu tạo của Camlock Type E

Khớp nối nhanh inox Type E gồm hai phần chính:

• Đầu đực Camlock (Male Adapter) theo tiêu chuẩn quốc tế.
• Đầu đuôi chuột (Hose Shank) để lắp với ống mềm.

Ngoài ra còn có:

• Thân khớp nối bằng inox đúc.
• Rãnh khóa Camlock.
• Phần vai định vị.
• Đuôi chuột nhiều gờ giúp tăng độ bám với ống mềm.

Khác với Type A hoặc Type F sử dụng ren, Type E không có ren mà sử dụng đuôi chuột để siết với ống mềm bằng đai xiết inox hoặc kẹp chuyên dụng.

Quy cách sản xuất type E

Khớp nối nhanh Type E được sản xuất với nhiều kích thước nhằm đáp ứng đa dạng hệ thống đường ống:

Ngoài các kích thước tiêu chuẩn, một số nhà sản xuất còn nhận gia công theo yêu cầu cho các hệ thống đặc biệt.

Khả năng tương thích

Camlock Type E có thể kết nối với:

• Camlock Type B.
• Camlock Type C.
• Camlock Type D.
• Camlock Type DC (nắp chụp bảo vệ).

Nhờ tuân thủ tiêu chuẩn Camlock quốc tế, các sản phẩm từ nhiều nhà sản xuất khác nhau vẫn có thể lắp ghép với nhau nếu cùng kích thước.

Giá bán tham khảo camlock type E

Dưới đây là bảng giá tham khảo khớp nối nhanh inox loại E (Đầu đực + đuôi chuột).

Mức giá chỉ mang tính tham khảo, có thể thay đổi theo mác inox (304/316/316L), xuất xứ, số lượng đặt hàng và thời điểm mua.

Lưu ý

• Bảng giá trên áp dụng cho khớp nối nhanh inox Camlock Type E tiêu chuẩn.
• Giá chưa bao gồm VAT và chi phí vận chuyển (tùy đơn vị cung cấp).
• Camlock inox 316 thường có giá cao hơn inox 304 khoảng 30–50% nhờ khả năng chống ăn mòn tốt hơn.
• Các thương hiệu đến từ Nhật Bản, Hoa Kỳ hoặc châu Âu có thể có mức giá cao hơn hàng nhập khẩu từ Trung Quốc.
• Với các đơn hàng số lượng lớn hoặc dự án, giá thường được chiết khấu theo số lượng và tiến độ giao hàng.

Danh mục các sản phẩm liên quan:

• Ống inox
• Phụ kiện ren inox các loại
• Khớp nối nhanh inox các loại
• Khớp nối nhanh inox loại D (type D)

Vật liệu chế tạo camlock type E

1/ Khớp nối nhanh Inox 304 loại E (type E)

Đây là vật liệu phổ biến nhất hiện nay.

Ưu điểm:

• Chống gỉ tốt.
• Giá thành hợp lý.
• Đáp ứng hầu hết nhu cầu công nghiệp thông thường.
• Dễ gia công và đánh bóng.

Thích hợp cho:

• Nước sạch.
• Khí nén.
• Thực phẩm.
• Hệ thống HVAC.

2/ Khớp nối nhanh Inox 316 loại E (type E)

Inox 316 chứa thành phần Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường khắc nghiệt.

Ưu điểm:

• Chống hóa chất.
• Chống nước biển.
• Chống ăn mòn clorua.
• Tuổi thọ cao.

Được sử dụng nhiều trong:

• Hóa chất.
• Dầu khí.
• Hàng hải.
• Nhà máy xử lý nước.

3/ Khớp nối nhanh Inox 316L loại E (type E)

Là phiên bản carbon thấp của inox 316.

Ưu điểm:

• Khả năng chống ăn mòn mối hàn tốt.
• Phù hợp hệ thống yêu cầu vệ sinh cao.
• Đáp ứng ngành thực phẩm và dược phẩm.

Ưu điểm của Camlock Type E

Tháo lắp nhanh

• Không cần vặn ren nhiều vòng.
• Không cần hàn.
• Không cần mặt bích.
• Việc thay thế đường ống chỉ mất vài giây.

Độ kín cao

• Khi kết hợp với gioăng NBR, EPDM hoặc Viton, khớp nối tạo độ kín rất tốt, hạn chế rò rỉ lưu chất trong quá trình vận hành.

Chống ăn mòn

Nhờ sử dụng inox chất lượng cao, sản phẩm hoạt động ổn định trong:

• Nước sạch.
• Nước biển.
• Hóa chất nhẹ.
• Axit loãng.
• Kiềm.

Độ bền cao

• Khớp nối được đúc nguyên khối, chịu va đập tốt và có tuổi thọ sử dụng lâu dài ngay cả trong môi trường công nghiệp liên tục.

Dễ bảo trì

• Khi cần thay ống mềm hoặc vệ sinh hệ thống, người vận hành chỉ cần mở tay gạt Camlock mà không phải tháo toàn bộ đường ống.

Ứng dụng của khớp nối nhanh inox loại E (type E)

Ngành cấp nước

Sử dụng để nối nhanh các đường ống mềm trong hệ thống cấp nước tạm thời hoặc cố định.

Ngành phòng cháy chữa cháy

Camlock Type E được dùng để kết nối nhanh giữa máy bơm và vòi chữa cháy, giúp rút ngắn thời gian triển khai.

Ngành hóa chất

Sản phẩm được sử dụng để dẫn:

• Axit nhẹ.
• Dung môi.
• Kiềm.
• Hóa chất công nghiệp.

Đối với hóa chất có tính ăn mòn cao, nên sử dụng inox 316 hoặc 316L kết hợp gioăng Viton hoặc PTFE.

Ngành thực phẩm

Ứng dụng trong:

• Nhà máy bia.
• Nhà máy sữa.
• Nước giải khát.
• Chế biến thực phẩm.
• Dây chuyền CIP.

Bề mặt inox nhẵn giúp hạn chế bám cặn và dễ vệ sinh.

Ngành dầu khí

Camlock Type E được dùng trong:

• Xe bồn.
• Kho xăng dầu.
• Hệ thống cấp nhiên liệu.
• Đường ống dầu nhờn.

Ngành nông nghiệp

Phù hợp với:

• Hệ thống tưới tiêu.
• Máy bơm nước.
• Đường ống dẫn phân bón lỏng.
• Hệ thống cấp nước cho trang trại.

Ngành hàng hải

Inox 316 Type E được sử dụng trên tàu biển và cảng biển nhờ khả năng chống ăn mòn trong môi trường nước mặn.

Hướng dẫn lắp đặt khớp nối nhanh inox loại E

Để đảm bảo hiệu quả sử dụng và an toàn, nên thực hiện theo các bước sau:

• Chọn đúng kích thước Camlock và ống mềm.
• Đưa đuôi chuột vào trong ống mềm.
• Dùng đai xiết hoặc kẹp inox siết chặt.
• Kiểm tra gioăng làm kín của đầu cái Camlock.
• Cắm đầu đực Type E vào đầu cái tương ứng.
• Hạ hai tay khóa xuống hoàn toàn.
• Kiểm tra độ kín trước khi đưa hệ thống vào vận hành.

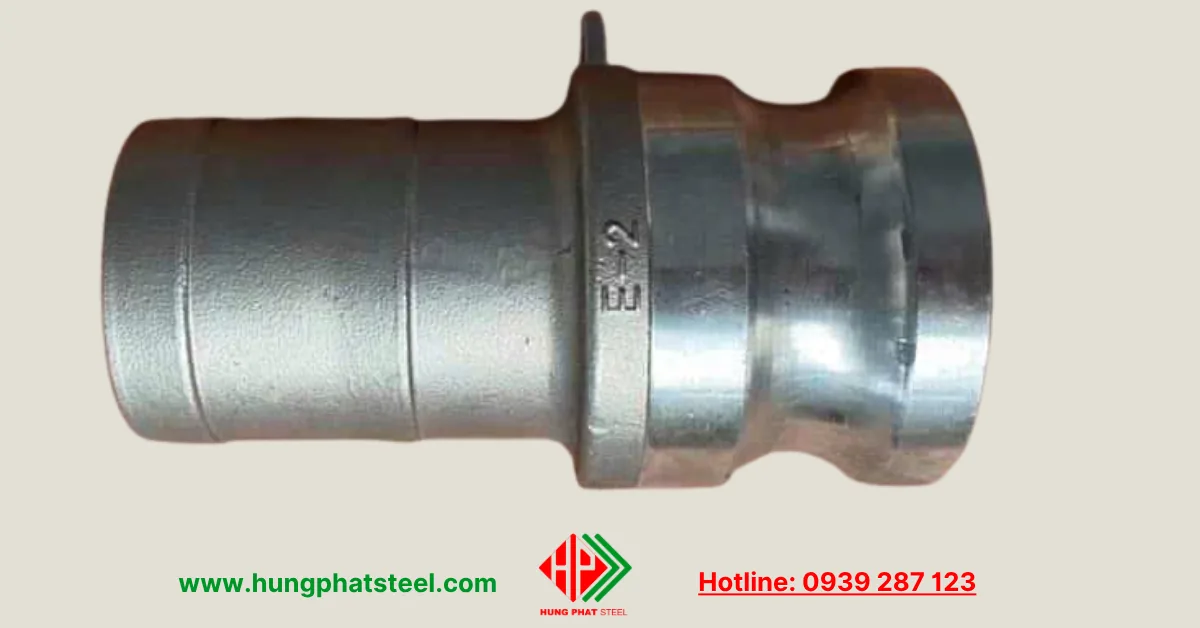

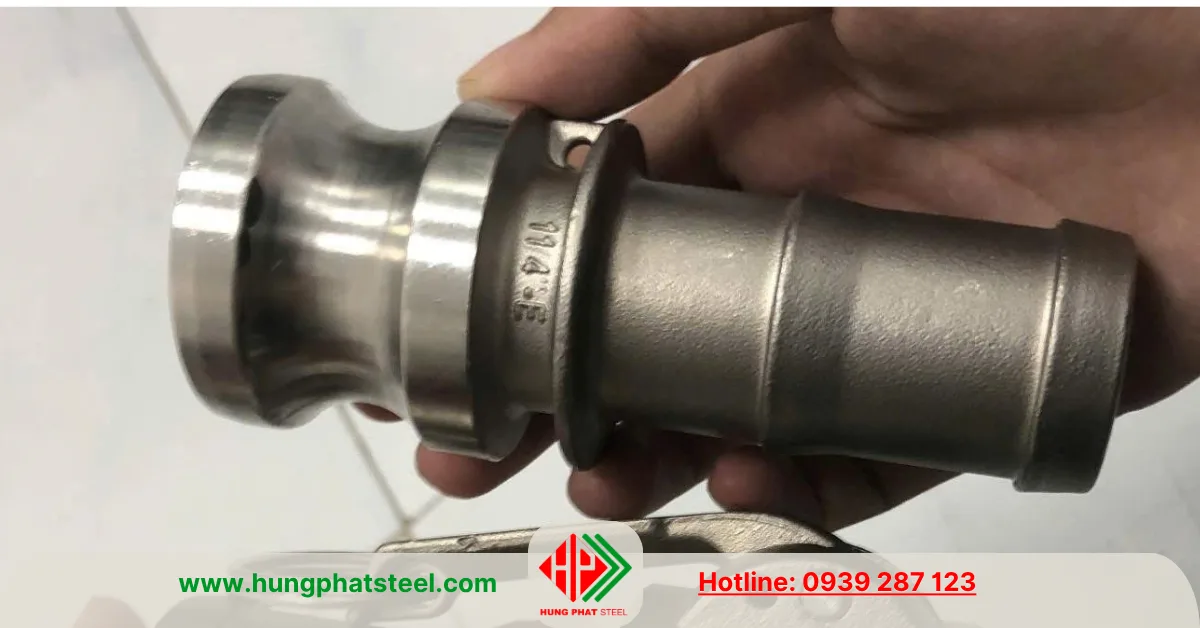

Xuất xứ khớp nối nhanh inox kiểu E (Camlock type E)

Tại Việt Nam, khớp nối nhanh inox Type E hiện chưa được sản xuất phổ biến với quy mô công nghiệp, nguồn cung chủ yếu là hàng nhập khẩu.

Trong đó, Trung Quốc là thị trường cung cấp lớn nhất nhờ đầy đủ kích thước từ 1/2 inch đến 6 inch, giá thành cạnh tranh và thời gian giao hàng nhanh.

Ngoài ra, thị trường còn có các sản phẩm nhập khẩu từ Đài Loan, Hàn Quốc, Nhật Bản, châu Âu và Hoa Kỳ, phù hợp với các hệ thống yêu cầu cao về chất lượng, vật liệu inox 316/316L và tiêu chuẩn kỹ thuật trong ngành thực phẩm, hóa chất, dầu khí và dược phẩm.

Đơn vị cung cấp Camlock Type E uy tín

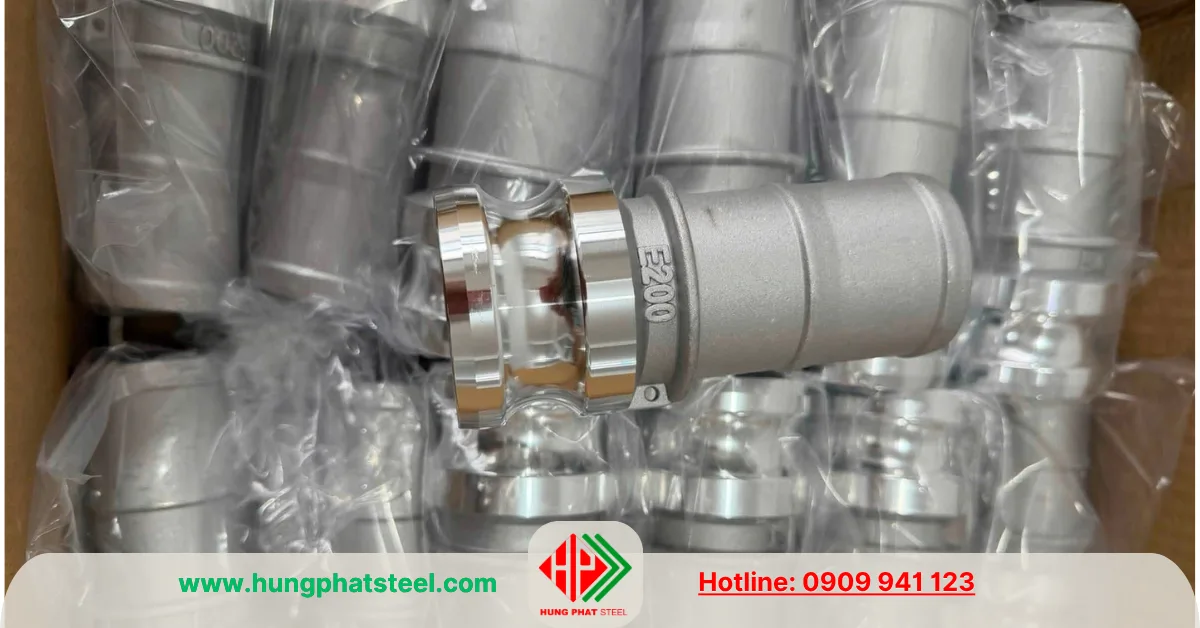

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối khớp nối nhanh inox Camlock Type E với đầy đủ kích thước từ 1/2 inch đến 6 inch, được sản xuất bằng inox 304, inox 316 và inox 316L. Sản phẩm đáp ứng các tiêu chuẩn quốc tế, tương thích với các dòng Camlock Type B, Type C, Type D và Type DC, phù hợp cho nhiều hệ thống cấp thoát nước, thực phẩm, hóa chất, dầu khí và công nghiệp.

Bên cạnh Camlock Type E, Thép Hùng Phát còn cung cấp đầy đủ các dòng Camlock Type A, B, C, D, F, DP, DC, cùng nhiều loại phụ kiện ren inox, phụ kiện hàn inox, van inox, mặt bích inox và ống inox công nghiệp. Sản phẩm có đầy đủ chứng chỉ CO, CQ, đa dạng quy cách và luôn sẵn kho, đáp ứng nhanh nhu cầu của các công trình và dự án trên toàn quốc.
