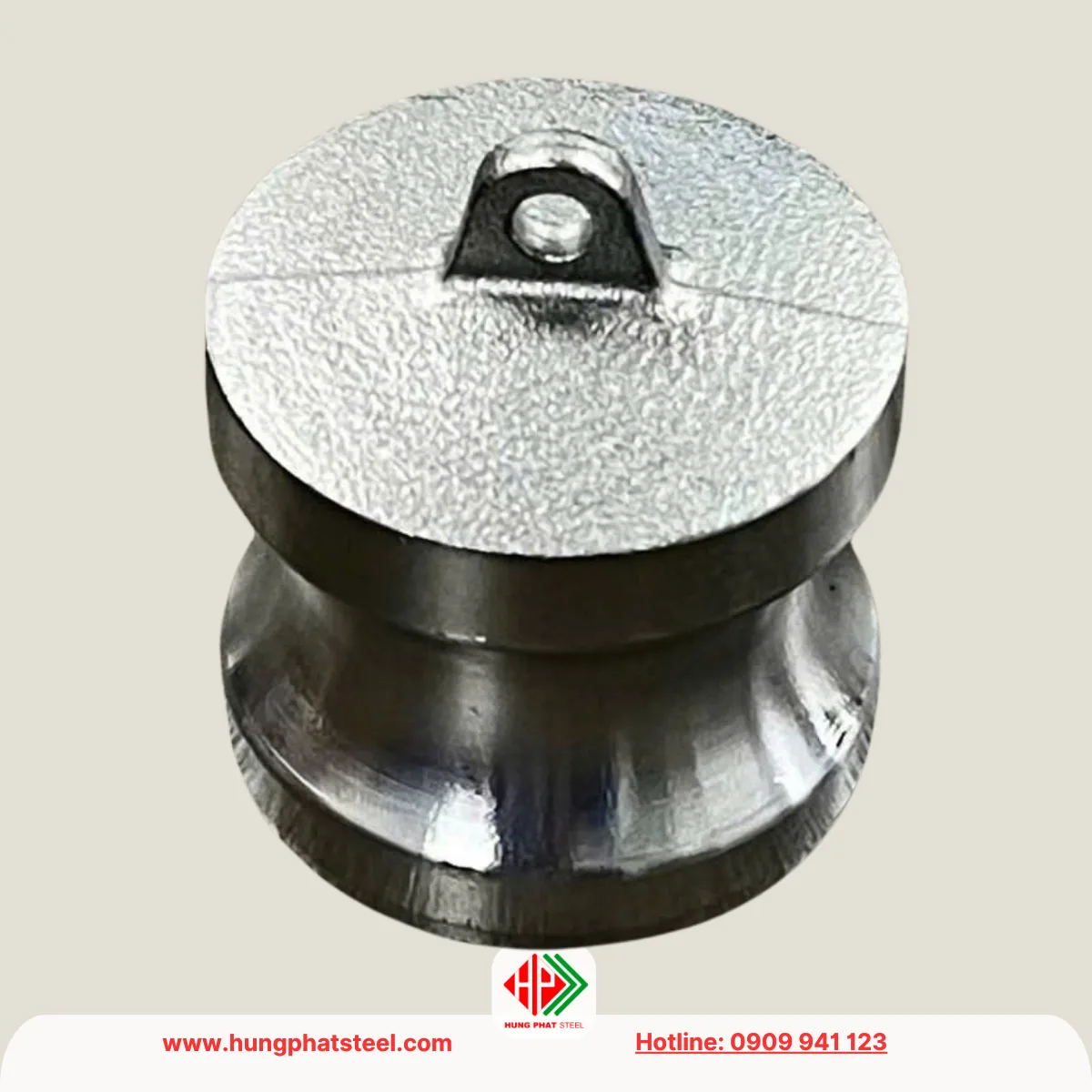

Khớp nối nhanh INOX kiểu DP (Camlock type DP)
- Loại: Type DP (Dust Plug – Nút bịt bảo vệ đầu cái Camlock)
- Kích thước: 1/2″ – 6″
- Mã sản phẩm: L1TFE-08
- Vật liệu: Inox SS304, SS316, SS316L
- Tiêu chuẩn kết nối: BSPT, BSP, NPS, NPT, DIN
- Vật liệu gioăng làm kín: NBR hoặc FKM (Viton)
- Lắp ghép với: Type B, Type C, Type D và Type DC
Mô tả
Khớp nối nhanh inox kiểu DP (Camlock Type DP) là một phụ kiện thuộc hệ thống Camlock Coupling (Cam & Groove Coupling), được thiết kế dưới dạng nút bịt đầu đực (Dust Plug) dùng để bịt kín và bảo vệ đầu cái Camlock (Coupler) khi hệ thống không vận hành.
Khác với các loại Camlock Type A, B, C, D, E hay F dùng để kết nối và truyền lưu chất, Type DP không tham gia vào quá trình dẫn chất lỏng hoặc khí, mà có nhiệm vụ bảo vệ đầu nối khỏi bụi bẩn, hơi ẩm, côn trùng và các tác nhân từ môi trường.
Trong các hệ thống đường ống công nghiệp, việc đầu nối Camlock thường xuyên phải tháo lắp khiến bụi bẩn hoặc nước dễ xâm nhập vào bên trong.
Nếu không được che chắn, các tạp chất này có thể làm giảm tuổi thọ gioăng làm kín, gây ô nhiễm lưu chất hoặc ảnh hưởng đến thiết bị phía sau. Camlock Type DP được phát triển để giải quyết vấn đề này bằng cách bịt kín đầu cái Camlock một cách nhanh chóng và an toàn.

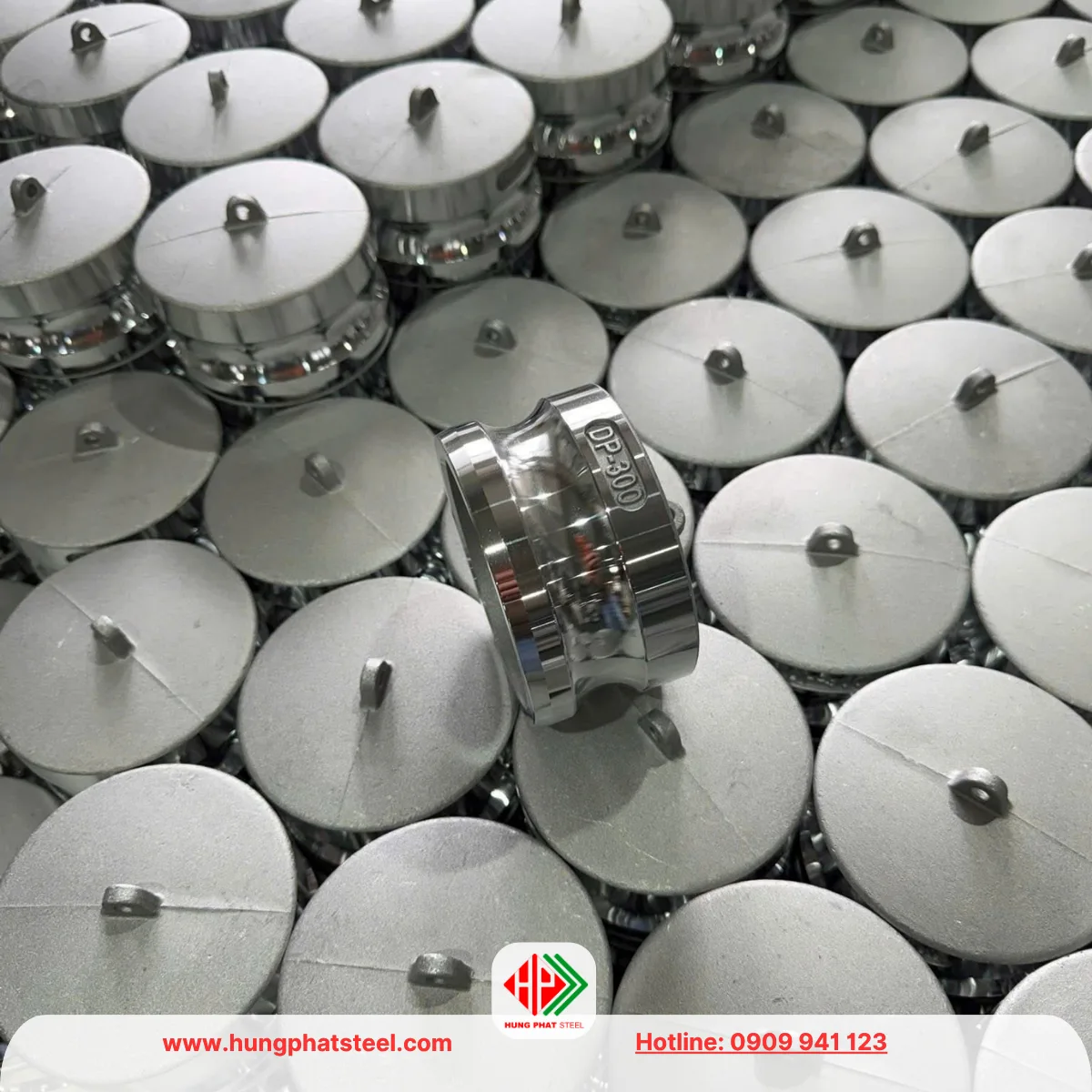

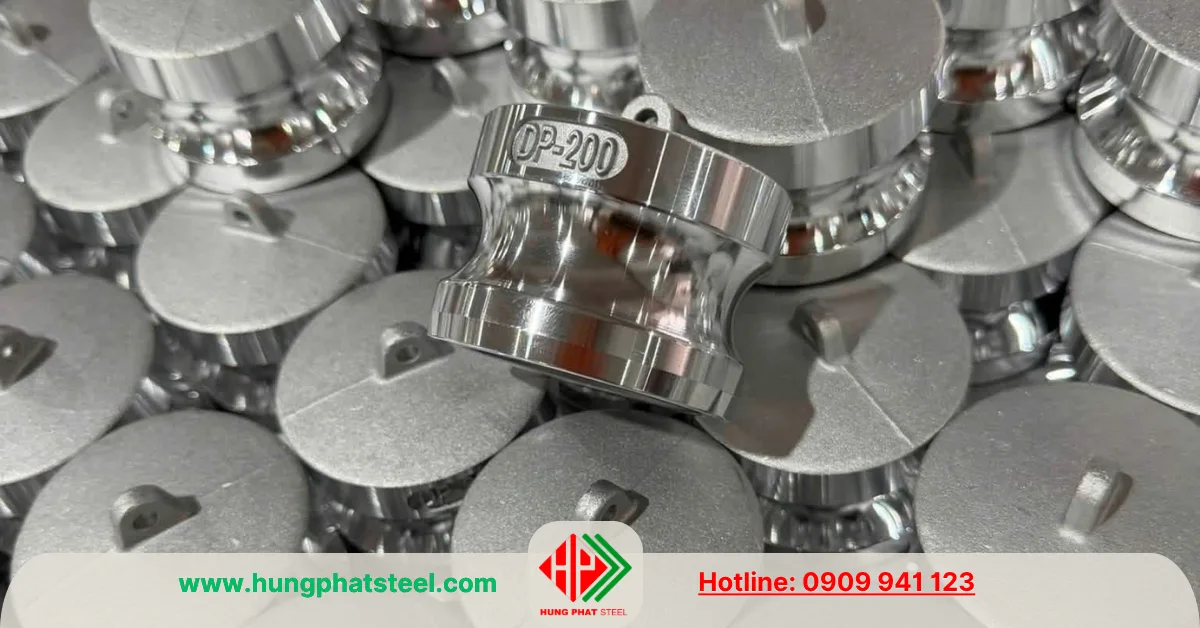

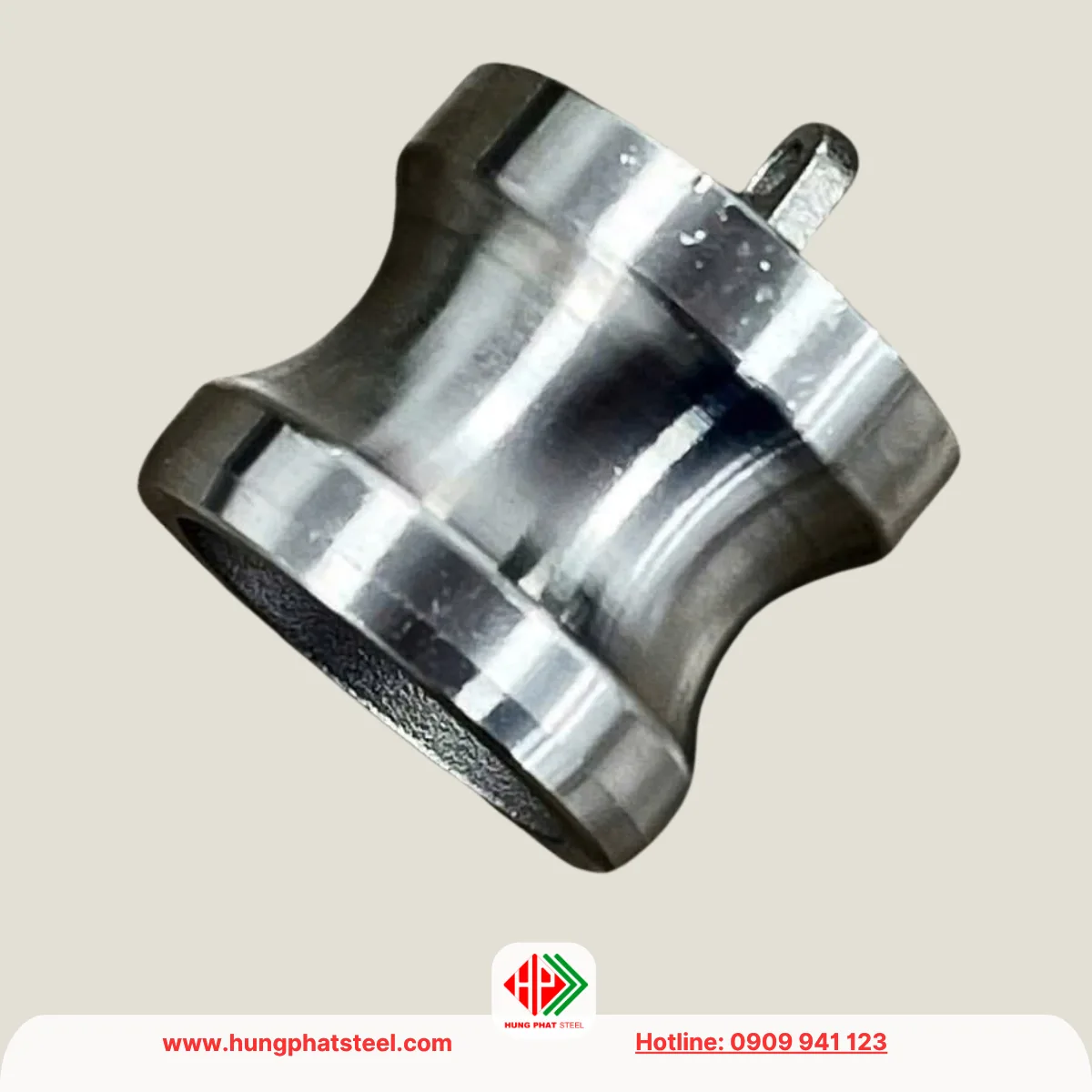

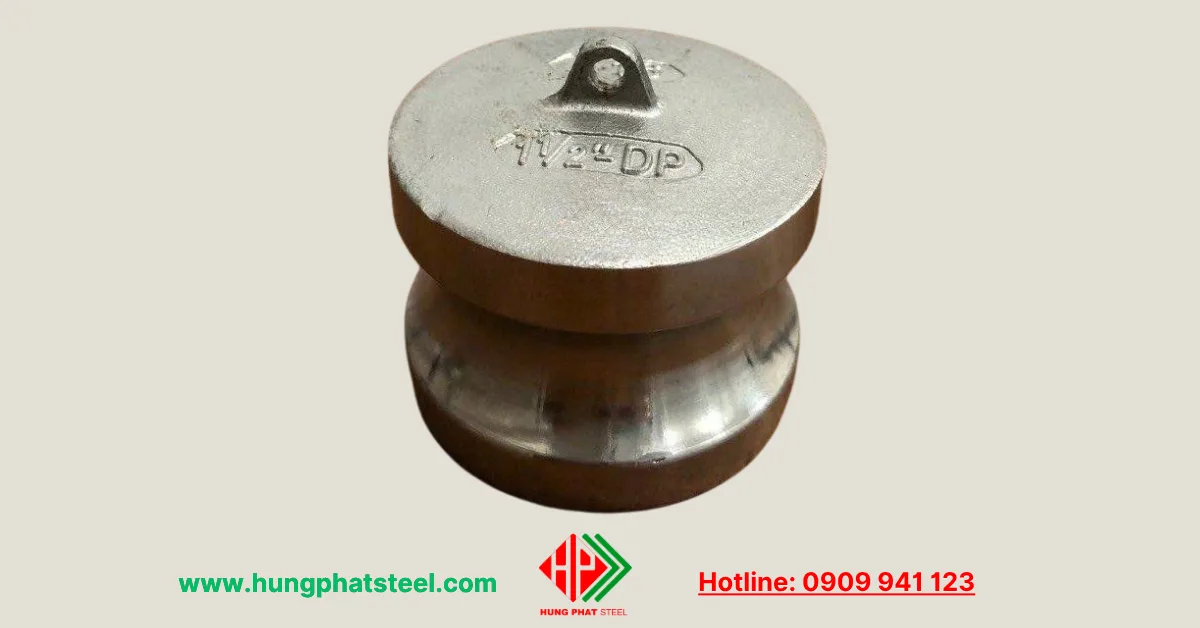

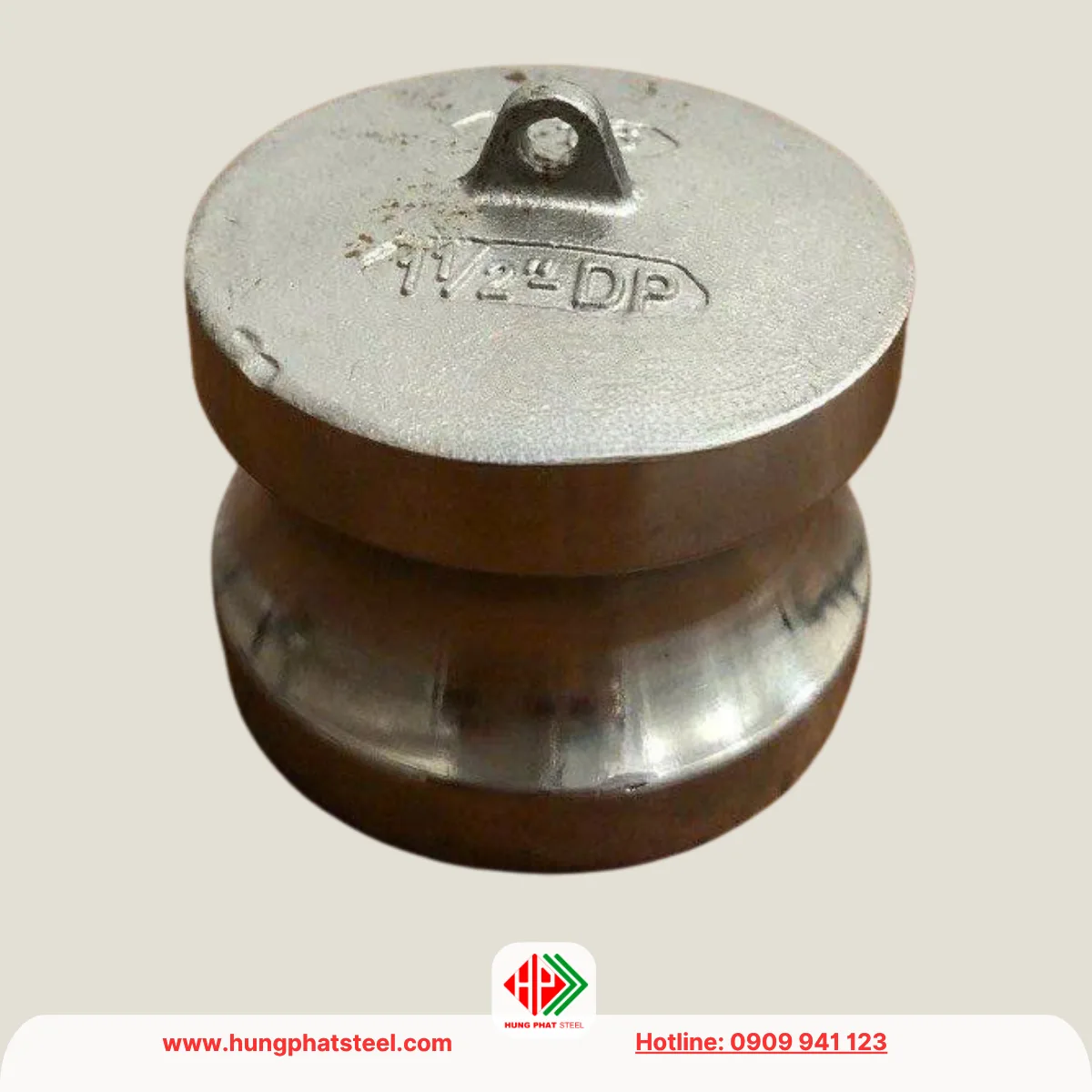

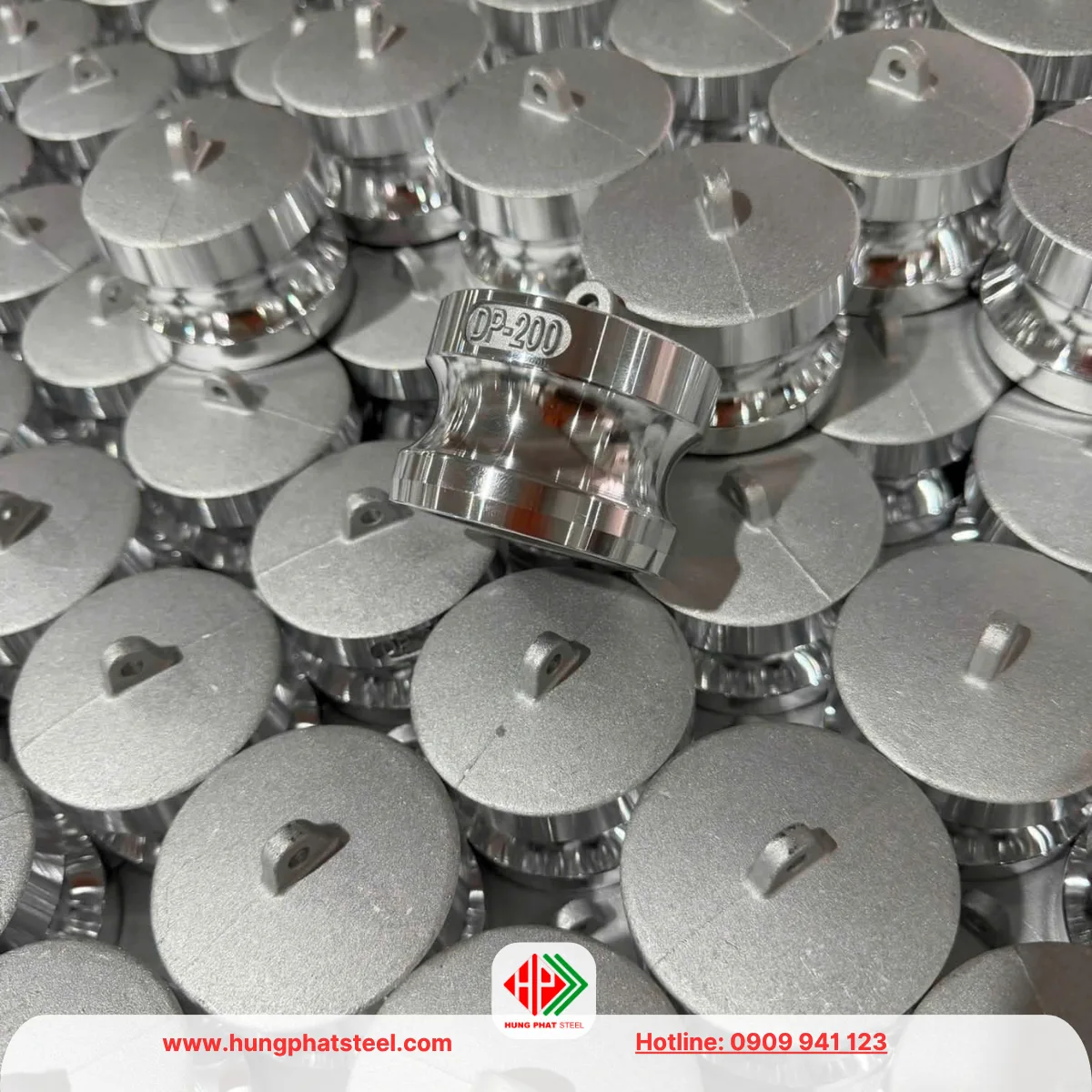

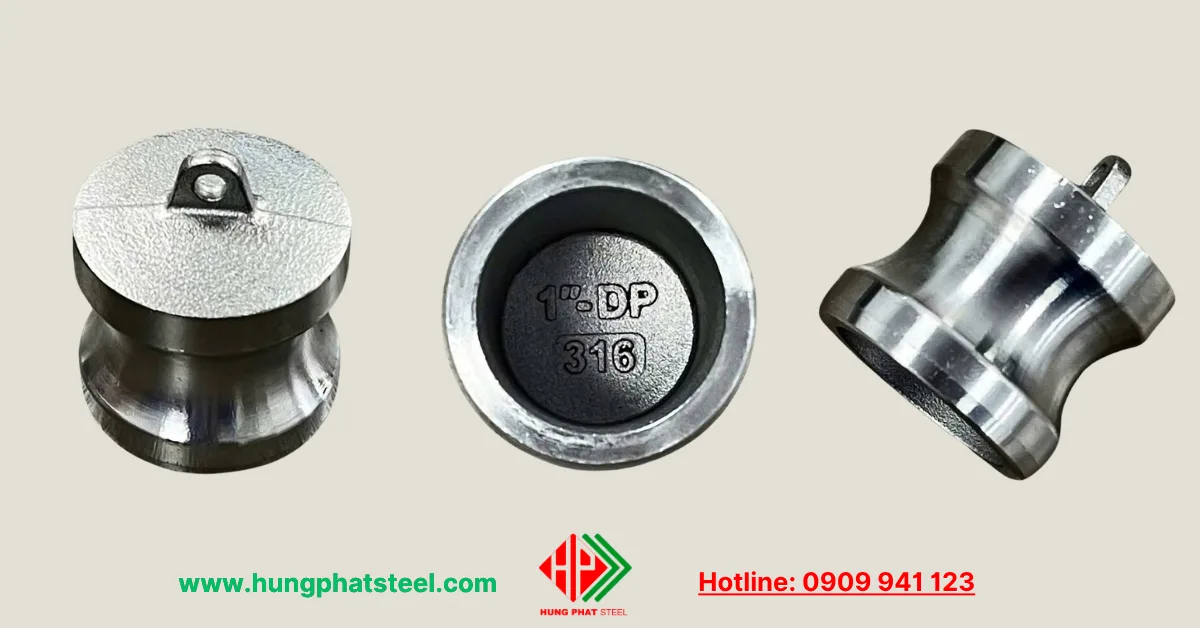

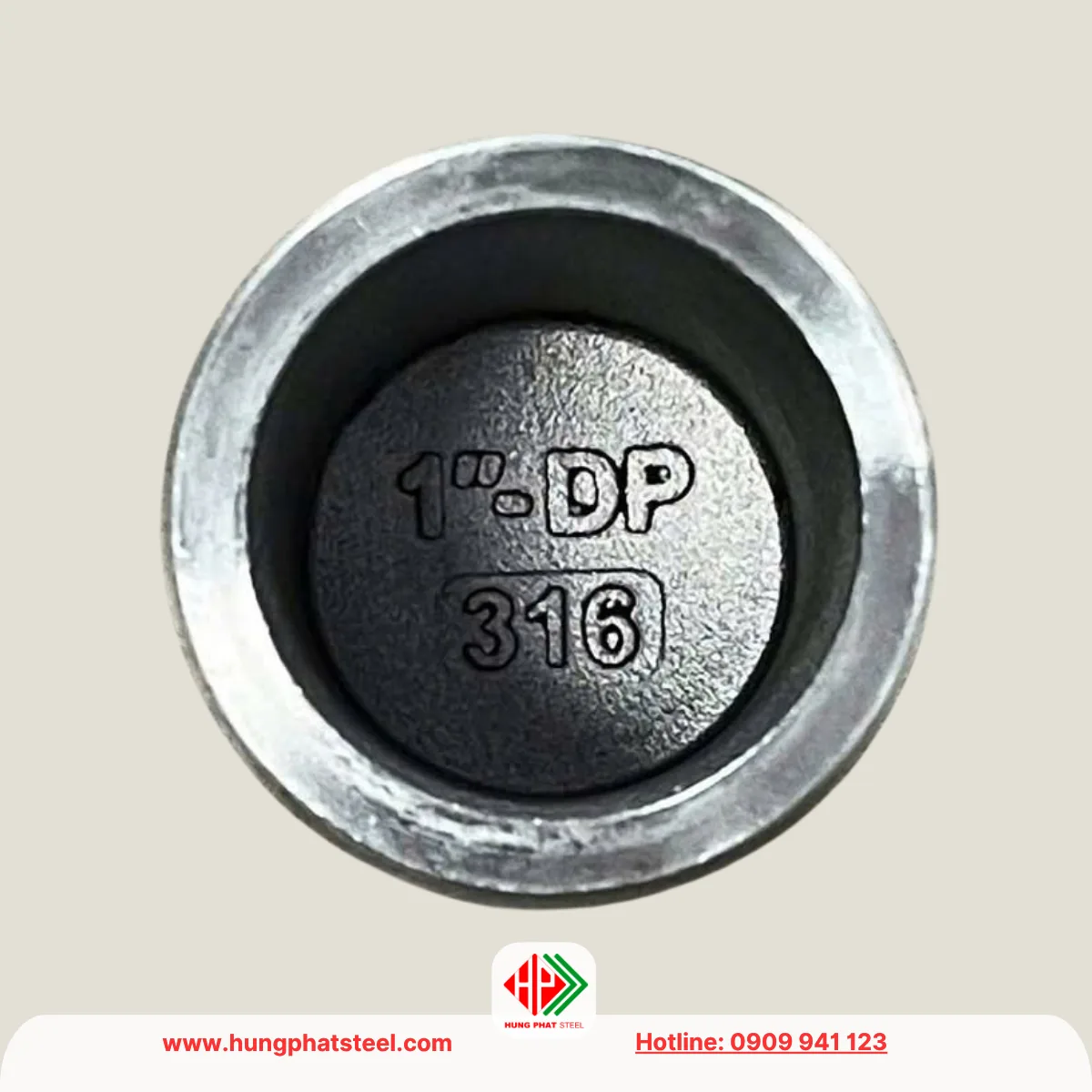

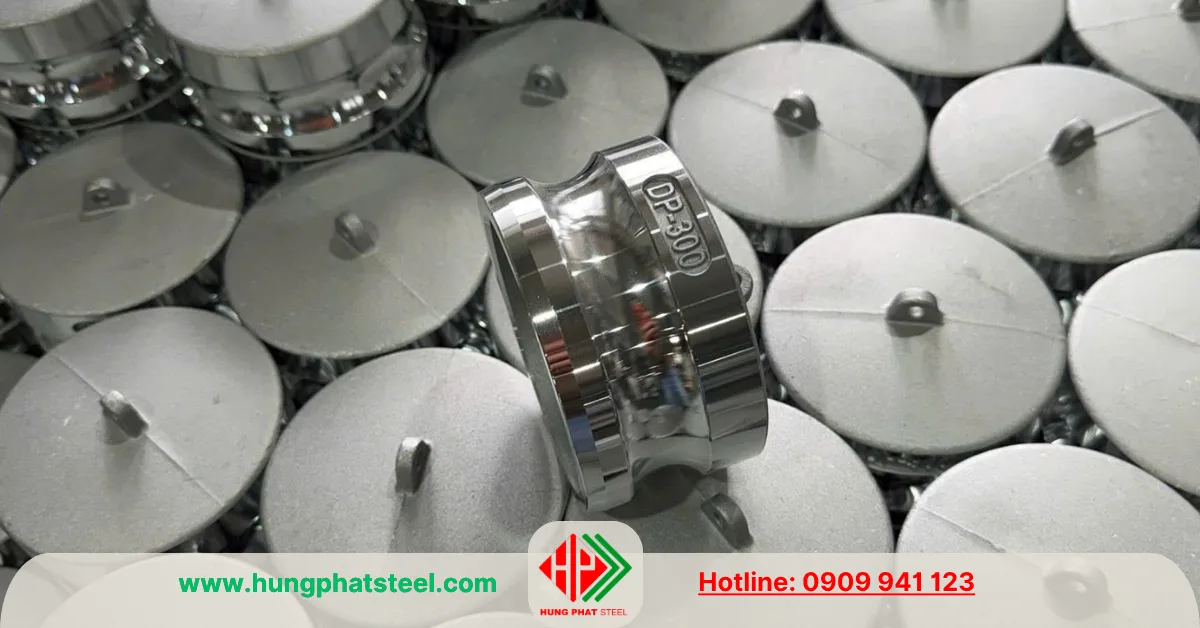

Khớp nối nhanh INOX kiểu DP (Camlock type DP)
Sản phẩm thường được chế tạo từ inox 304, inox 316 hoặc inox 316L, đáp ứng tốt các yêu cầu về chống ăn mòn, vệ sinh và độ bền trong môi trường công nghiệp.
Thông số kỹ thuật
Một số thông số phổ biến của Camlock Type DP:
- Loại: Type DP (Dust Plug – Nút bịt bảo vệ đầu cái Camlock)
- Kích thước: 1/2″ – 6″
- Mã sản phẩm: L1TFE-08
- Vật liệu: Inox SS304, SS316, SS316L
- Tiêu chuẩn kết nối: BSPT, BSP, NPS, NPT, DIN
- Vật liệu gioăng làm kín: NBR hoặc FKM (Viton)
- Lắp ghép với: Type B, Type C, Type D và Type DC
Nguyên lý hoạt động
Camlock Type DP hoạt động tương tự như đầu đực Camlock thông thường.
Khi đưa Type DP vào đầu cái Camlock (Type B, Type C hoặc Type D), hai tay gạt trên đầu cái sẽ khóa chặt vào rãnh của Type DP. Gioăng bên trong đầu cái được ép sát vào mặt tiếp xúc của Type DP, tạo nên mối ghép kín, giúp ngăn bụi bẩn, nước và hơi ẩm xâm nhập.
Khi cần sử dụng lại hệ thống, người vận hành chỉ cần mở hai tay gạt và tháo Type DP ra trong vài giây mà không cần bất kỳ dụng cụ chuyên dụng nào.

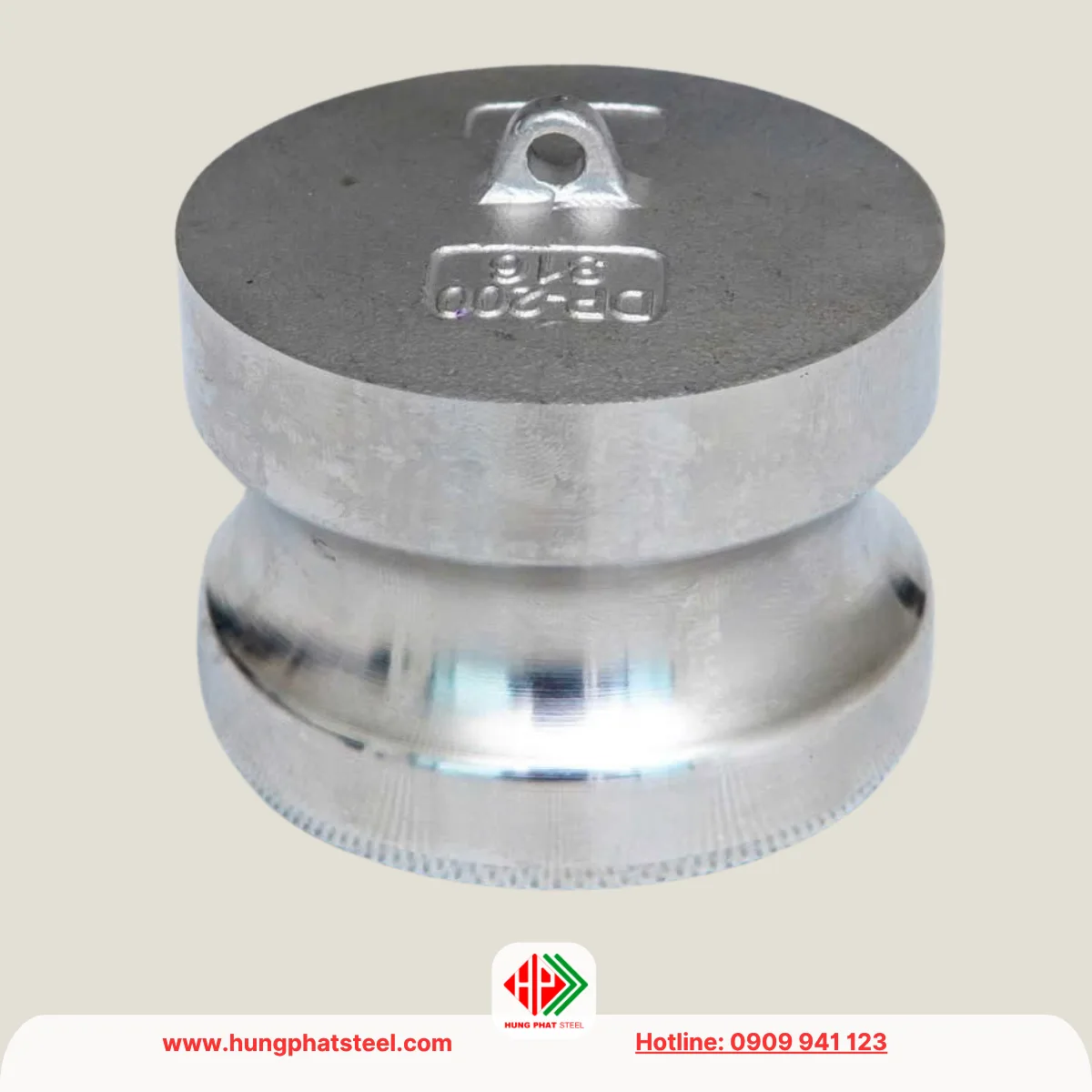

Cấu tạo và quy cách của Camlock Type DP
Khớp nối nhanh inox Type DP có cấu tạo đơn giản nhưng được gia công chính xác theo tiêu chuẩn Camlock quốc tế, bao gồm các bộ phận chính:
- Đầu đực Camlock (Male Adapter).
- Thân nút bịt (Dust Plug Body).
- Vai khóa Camlock.
- Rãnh định vị.
- Bề mặt bịt kín.
Khác với Type A hoặc Type F có ren, Type DP không có ren và cũng không có đuôi chuột. Toàn bộ sản phẩm chỉ có nhiệm vụ lắp vào đầu cái Camlock để che kín đường ống.

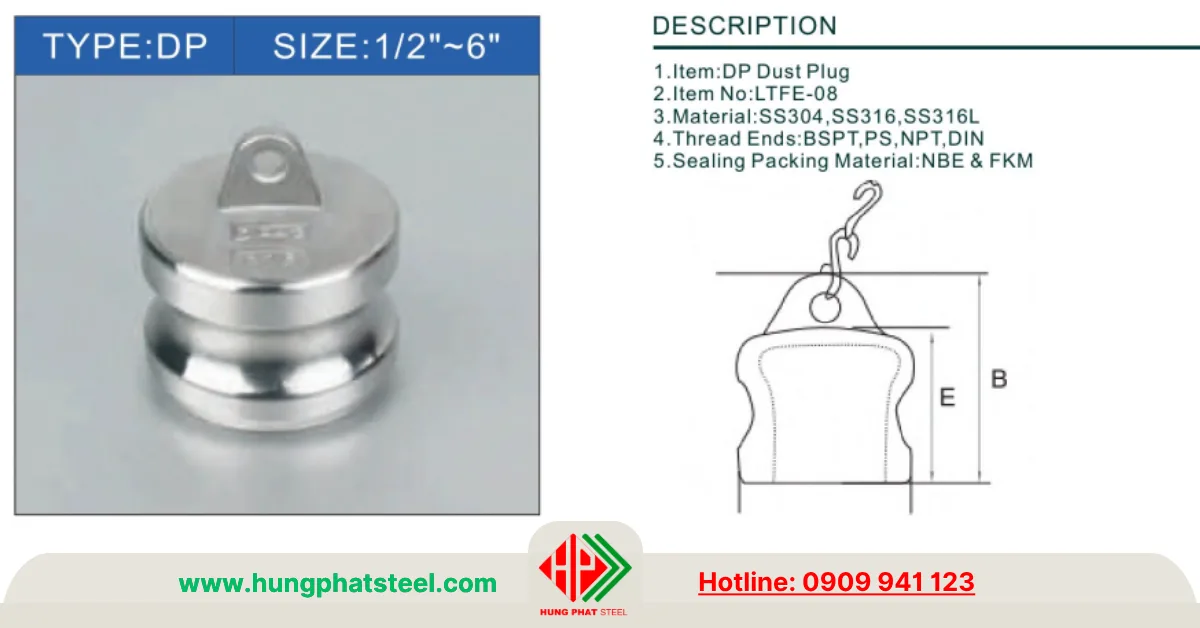

| Kích thước (Inch) | 1/2″ | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | 5″ | 6″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E (mm) | 25 | 25 | 27 | 38 | 38 | 45 | 47 | 43 | 44 | 80 | 88 |
| B (mm) | 34 | 40 | 45 | 55 | 55 | 62 | 62 | 62 | 66 | 55 | 62 |
| Trọng lượng (kg/cái) | 0.040 | 0.057 | 0.080 | 0.140 | 0.180 | 0.300 | 0.400 | 0.560 | 0.910 | 1.730 | 2.930 |

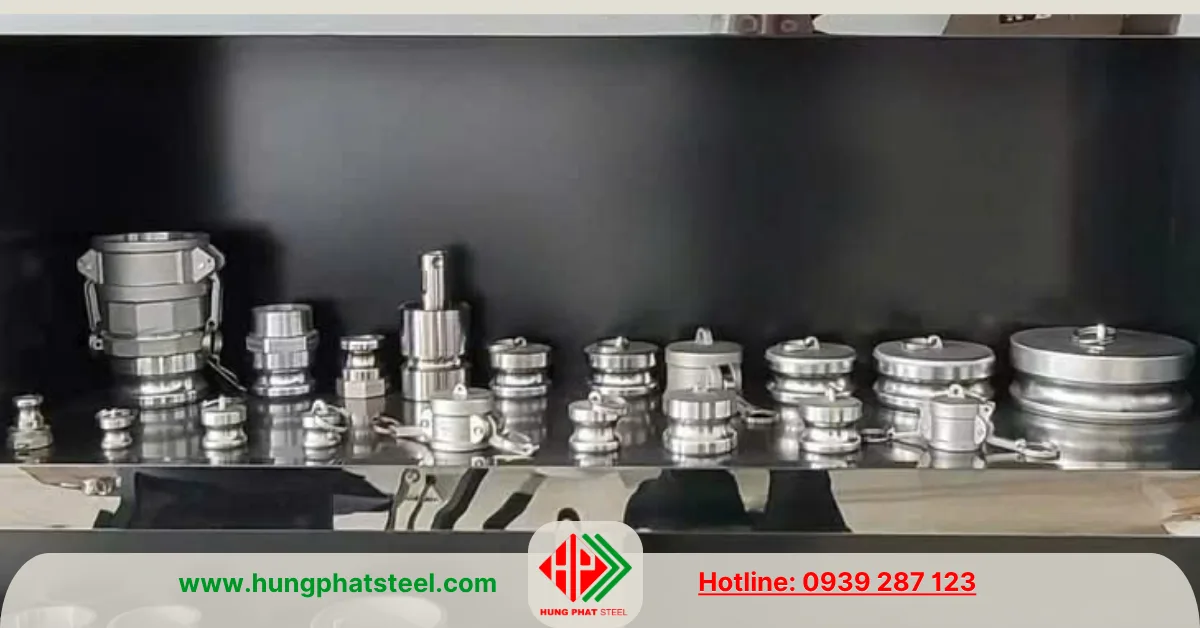

Khả năng tương thích
Camlock Type DP có thể lắp với các đầu cái Camlock gồm:
- Type B.
- Type C.
- Type D.
Các sản phẩm cùng kích thước và theo tiêu chuẩn Camlock quốc tế đều có thể lắp ghép với nhau mà không phụ thuộc vào nhà sản xuất.
Bảng giá khớp nối nhanh inox Camlock Type DP tham khảo
Lưu ý: Bảng giá dưới đây chỉ mang tính tham khảo, áp dụng cho Camlock Type DP (Dust Plug – Nút bịt đầu cái Camlock). Giá thực tế có thể thay đổi theo mác inox (304/316/316L), xuất xứ, kích thước, số lượng đặt hàng và thời điểm mua.
| Kích thước | Inox 304 (VNĐ/cái) | Inox 316 (VNĐ/cái) |
|---|---|---|
| 1/2″ | 50.000 – 75.000 | 85.000 – 120.000 |
| 3/4″ | 65.000 – 95.000 | 100.000 – 150.000 |
| 1″ | 85.000 – 130.000 | 130.000 – 200.000 |
| 1-1/4″ | 130.000 – 190.000 | 190.000 – 290.000 |
| 1-1/2″ | 170.000 – 250.000 | 250.000 – 380.000 |
| 2″ | 240.000 – 360.000 | 360.000 – 550.000 |
| 2-1/2″ | 420.000 – 650.000 | 600.000 – 920.000 |
| 3″ | 650.000 – 980.000 | 920.000 – 1.400.000 |
| 4″ | 1.150.000 – 1.800.000 | 1.650.000 – 2.600.000 |
| 5″ | 2.100.000 – 3.300.000 | 3.000.000 – 4.700.000 |
| 6″ | 3.200.000 – 5.000.000 | 4.600.000 – 7.000.000 |
Lưu ý
- Bảng giá trên áp dụng cho khớp nối nhanh inox Camlock Type DP (Dust Plug) tiêu chuẩn.
- Giá chưa bao gồm VAT và chi phí vận chuyển.
- Camlock inox 316 thường có giá cao hơn inox 304 khoảng 30–50% nhờ khả năng chống ăn mòn vượt trội trong môi trường hóa chất, nước biển và dung môi.
- Các sản phẩm nhập khẩu từ Nhật Bản, Hoa Kỳ hoặc châu Âu thường có giá cao hơn so với hàng Trung Quốc hoặc Đài Loan.
- Đối với các đơn hàng số lượng lớn hoặc dự án, nhà cung cấp thường áp dụng chính sách chiết khấu và báo giá riêng, giúp tối ưu chi phí đầu tư.
