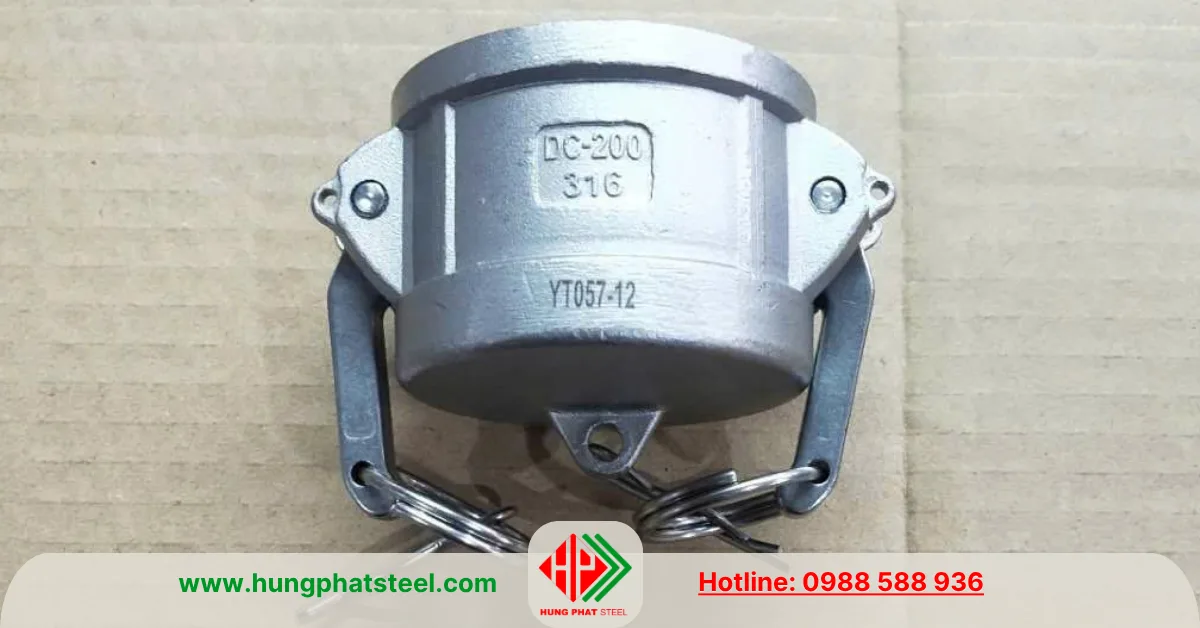

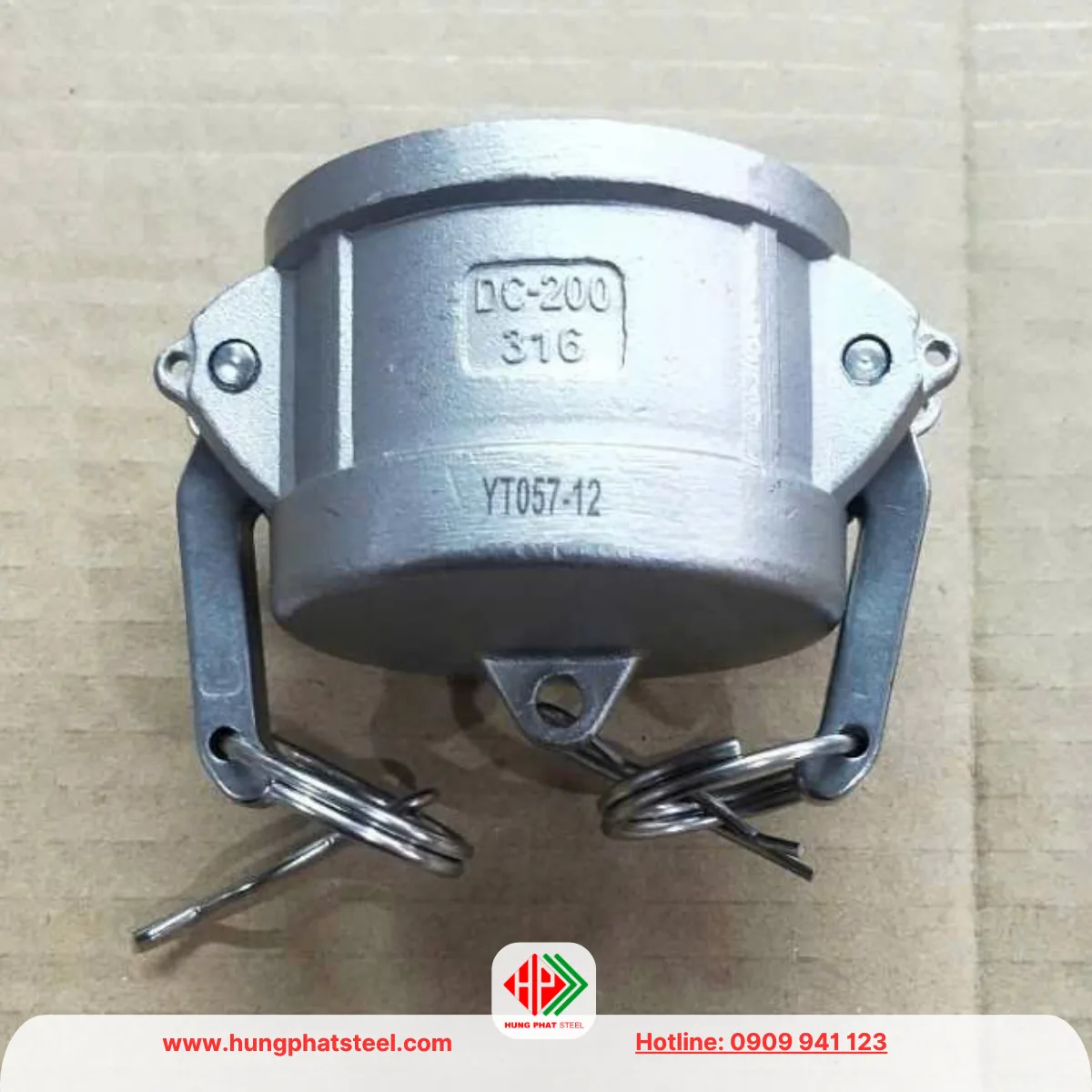

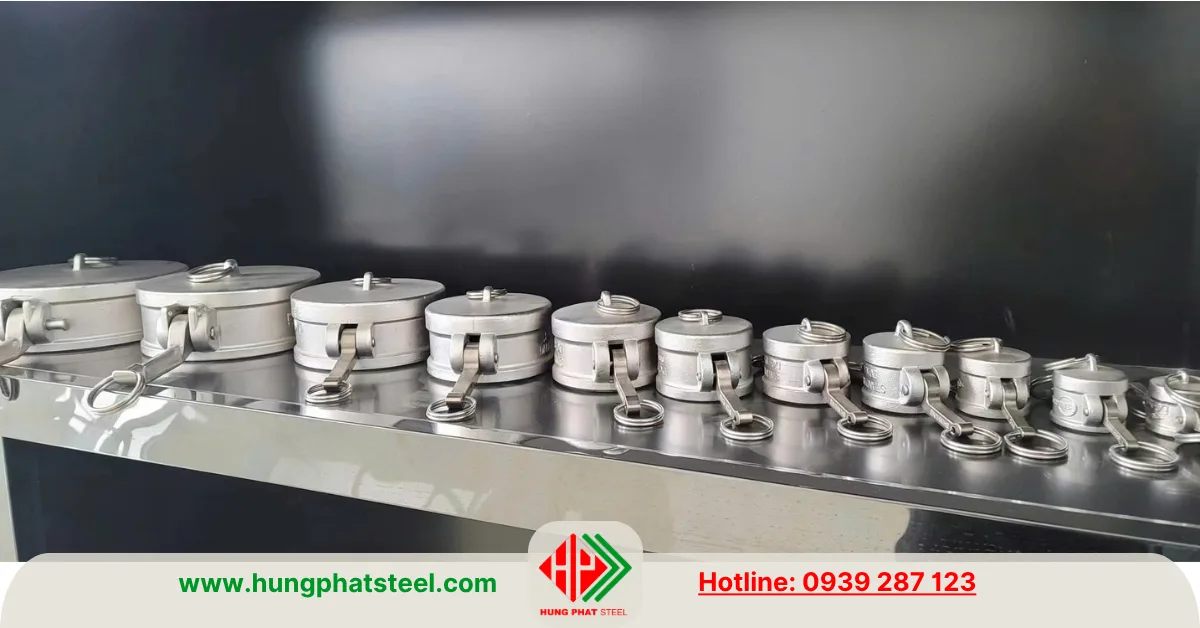

Khớp nối nhanh inox kiểu DC (Camlock type DC)

Khớp nối nhanh inox kiểu DC (Camlock Type DC) là một phụ kiện thuộc hệ thống Camlock Coupling (Cam & Groove Coupling), có chức năng đậy kín và bảo vệ đầu đực Camlock (Adapter) khi hệ thống không hoạt động. Tên gọi DC là viết tắt của Dust Cap, nghĩa là nắp chụp chống bụi.

Khác với các loại Camlock Type A, B, C, D, E hay F dùng để kết nối và truyền lưu chất, Type DC không dùng để nối đường ống, mà được thiết kế như một nắp bảo vệ. Khi lắp vào đầu đực Camlock, hai tay gạt trên Type DC sẽ khóa chặt giống như đầu cái Camlock thông thường, giúp ngăn bụi bẩn, hơi ẩm, côn trùng và các tạp chất xâm nhập vào bên trong đường ống hoặc thiết bị.

Camlock Type DC thường được chế tạo từ inox 304, inox 316 hoặc inox 316L, phù hợp với các môi trường công nghiệp yêu cầu khả năng chống ăn mòn, vệ sinh cao và tuổi thọ lâu dài.

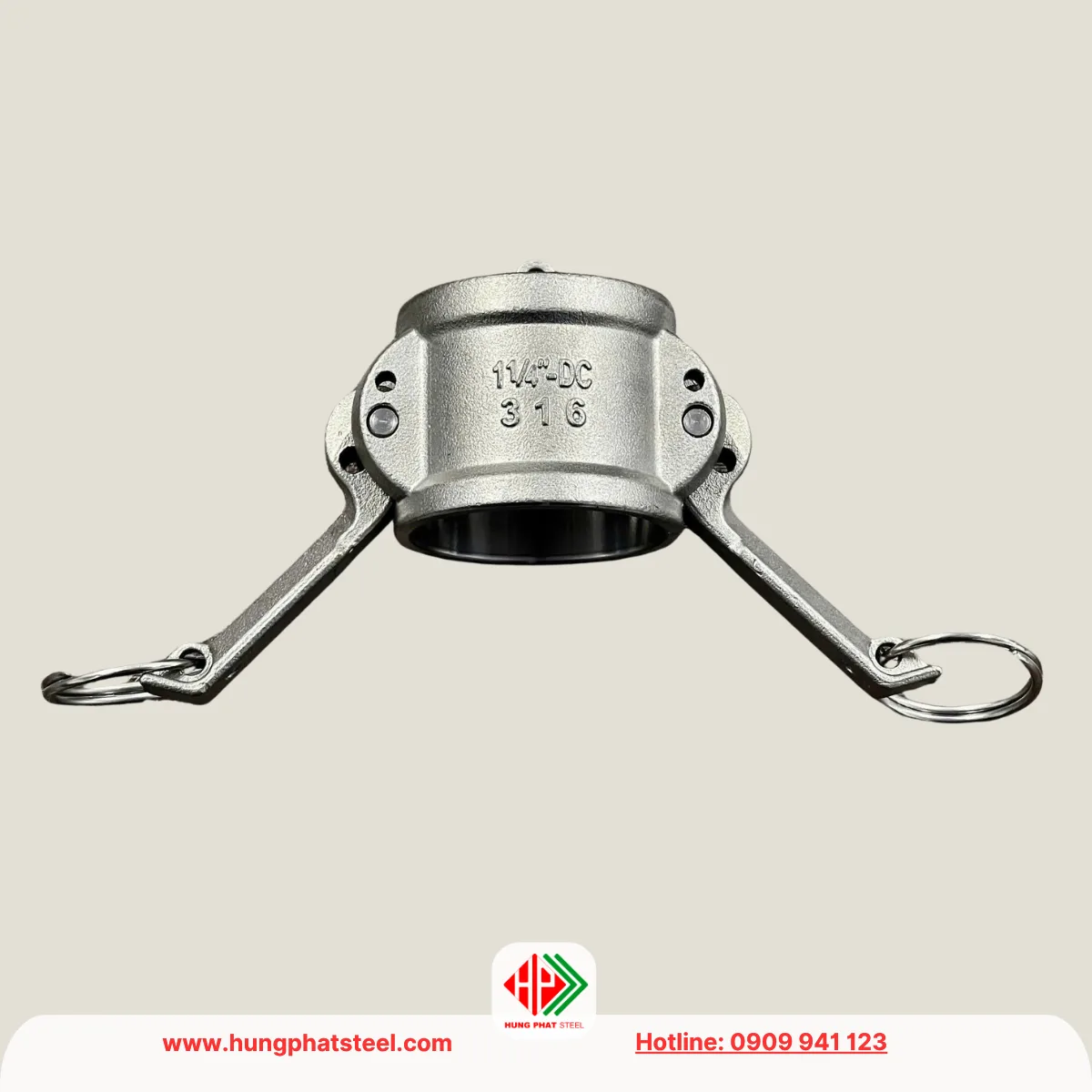

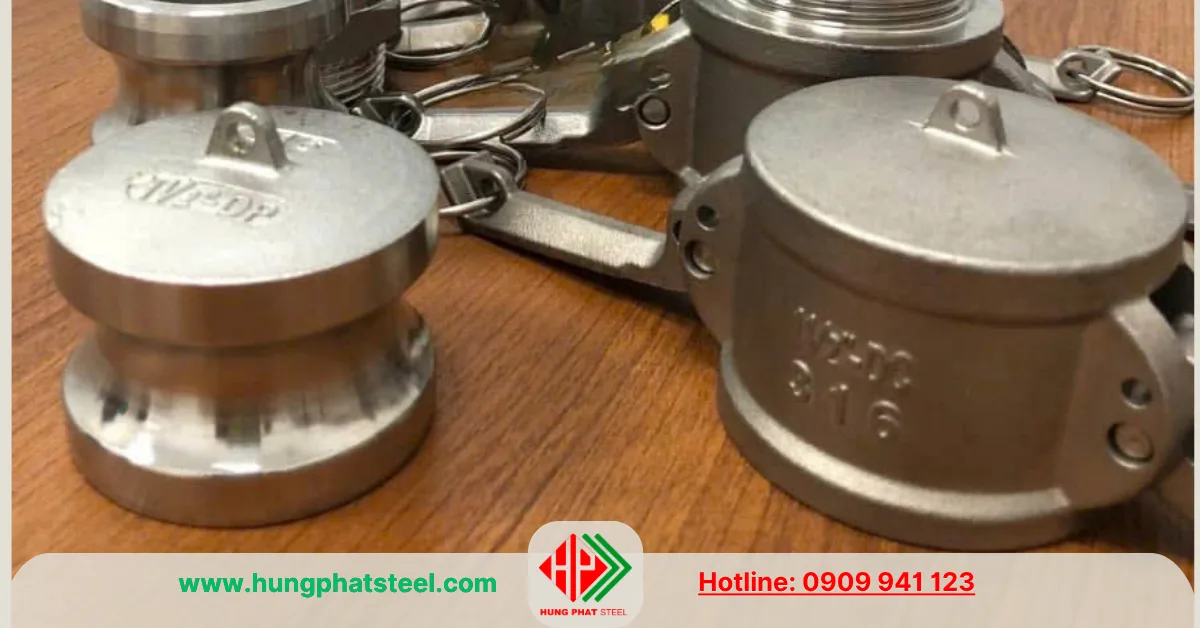

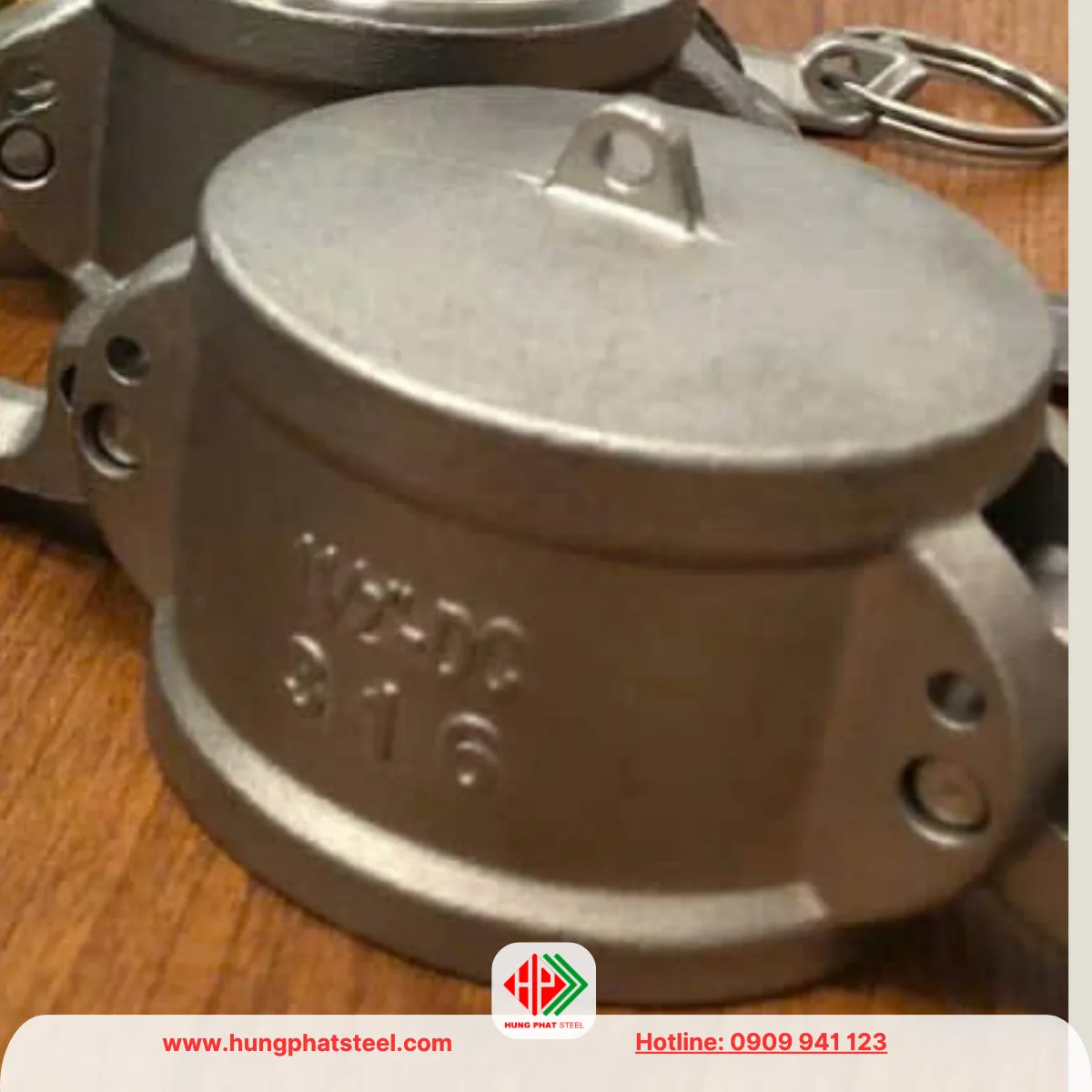

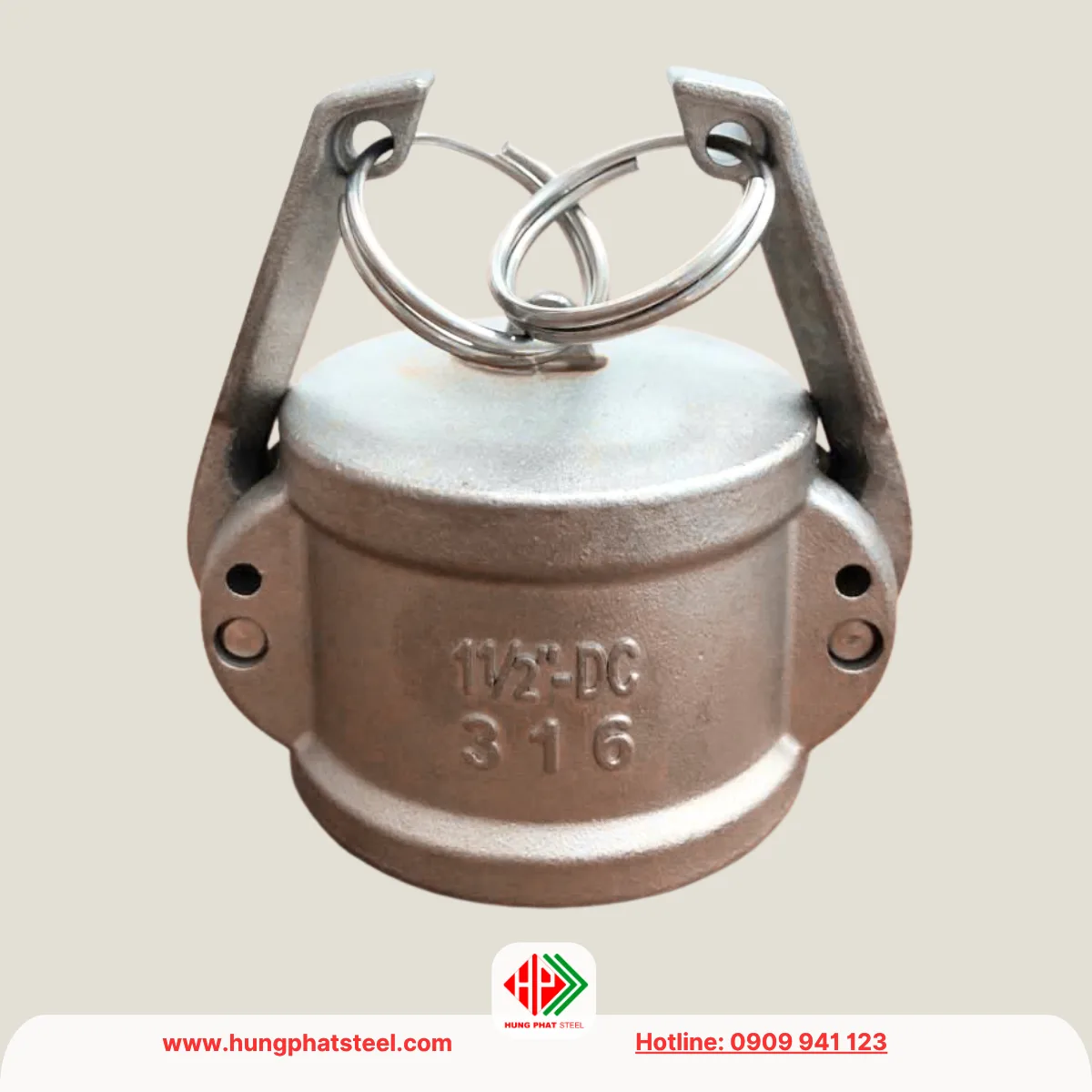

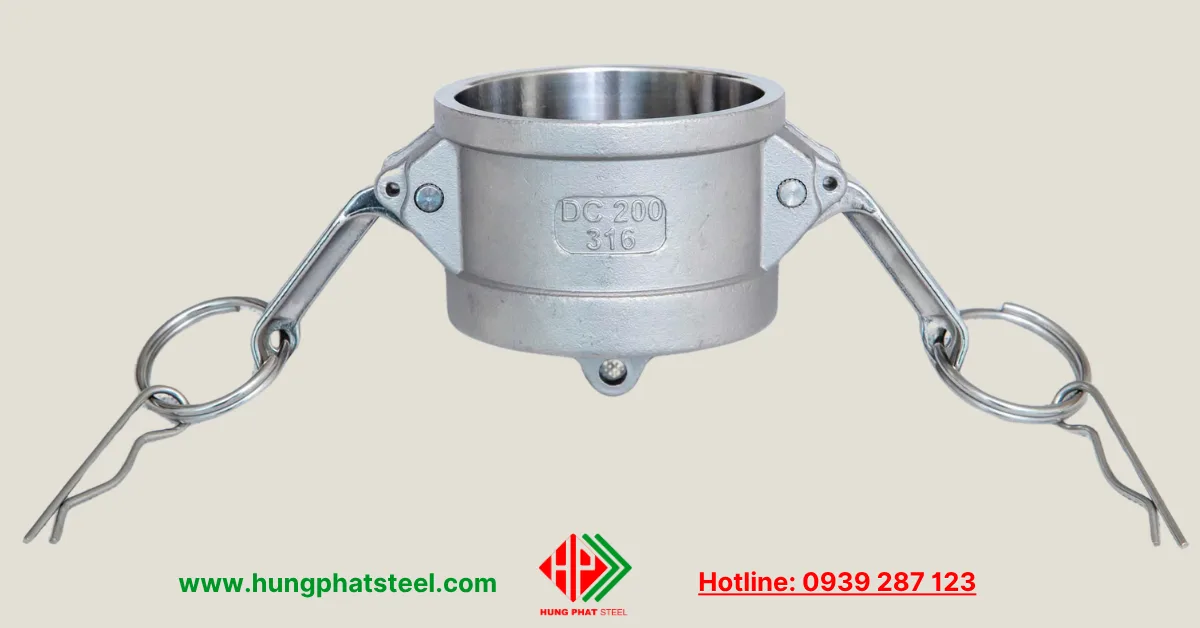

Khớp nối nhanh inox kiểu DC(Camlock Type DC)

Thông số kỹ thuật

Một số thông số phổ biến của Camlock Type DC:

Loại: Type DC (Dust Cap – Nắp chụp bảo vệ đầu cái Camlock)
Kích thước: 1/2″ – 6″
Mã sản phẩm: L1TFE-07
Vật liệu: Inox SS304, SS316, SS316L
Tiêu chuẩn kết nối: BSPT, BSP, NPS, NPT, DIN
Vật liệu gioăng làm kín: NBR hoặc FKM (Viton)
Lắp ghép với: Type A, Type E, Type F và Type DP

Cấu tạo của Camlock Type DC

Khớp nối nhanh inox Type DC có cấu tạo tương tự đầu cái Camlock nhưng được bịt kín một đầu, gồm các bộ phận chính:

Thân nắp chụp (Dust Cap Body).
Hai tay gạt khóa Camlock (Cam Arms).
Chốt và vòng hãm tay gạt.
Gioăng làm kín (Gasket).
Khoang chụp kín bên trong.

Khi đóng hai tay gạt, gioăng sẽ ép chặt vào đầu đực Camlock, tạo độ kín cao và bảo vệ hiệu quả đầu nối.

Nguyên lý hoạt động khớp nối nhanh inox kiểu DC

Type DC hoạt động theo cơ chế khóa Camlock tiêu chuẩn:

Đưa nắp DC vào đầu đực Camlock.
Hai tay gạt sẽ ôm lấy rãnh khóa trên đầu đực.
Khi hạ hai tay gạt xuống, lực ép sẽ nén gioăng làm kín, tạo kết nối chắc chắn.
Khi cần sử dụng lại hệ thống, chỉ cần mở hai tay gạt và tháo nắp DC ra trong vài giây.

Nhờ cơ chế này, việc bảo vệ đầu nối diễn ra nhanh chóng mà không cần ren, bu lông hay dụng cụ hỗ trợ.

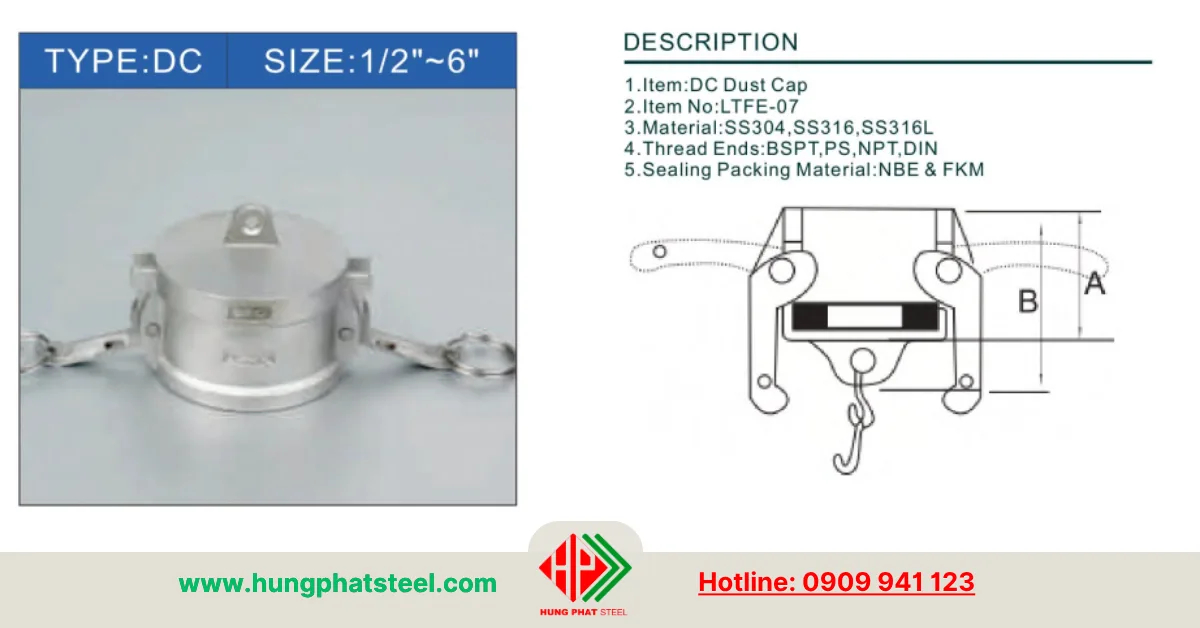

Kích thước phổ biến

Camlock Type DC được sản xuất với đầy đủ các kích thước tiêu chuẩn:

Kích thước (Inch)	1/2″	3/4″	1″	1-1/4″	1-1/2″	2″	2-1/2″	3″	4″	5″	6″
A (mm)	29	30	36	44	44	48	52	53	53	58	70
B (mm)	36	43	50	60	60	66	66	71	75	80	95
Trọng lượng (kg/cái)	0.126	0.155	0.220	0.330	0.480	0.480	0.620	0.900	1.240	2.650	3.600

Một số nhà sản xuất còn cung cấp các kích thước lớn hơn theo yêu cầu của dự án.

Khả năng tương thích

Camlock Type DC được thiết kế để lắp với các đầu đực Camlock như:

Type A.
Type E.
Type F.

Miễn là cùng kích thước danh nghĩa, các sản phẩm theo tiêu chuẩn Camlock quốc tế đều có thể lắp ghép với nhau

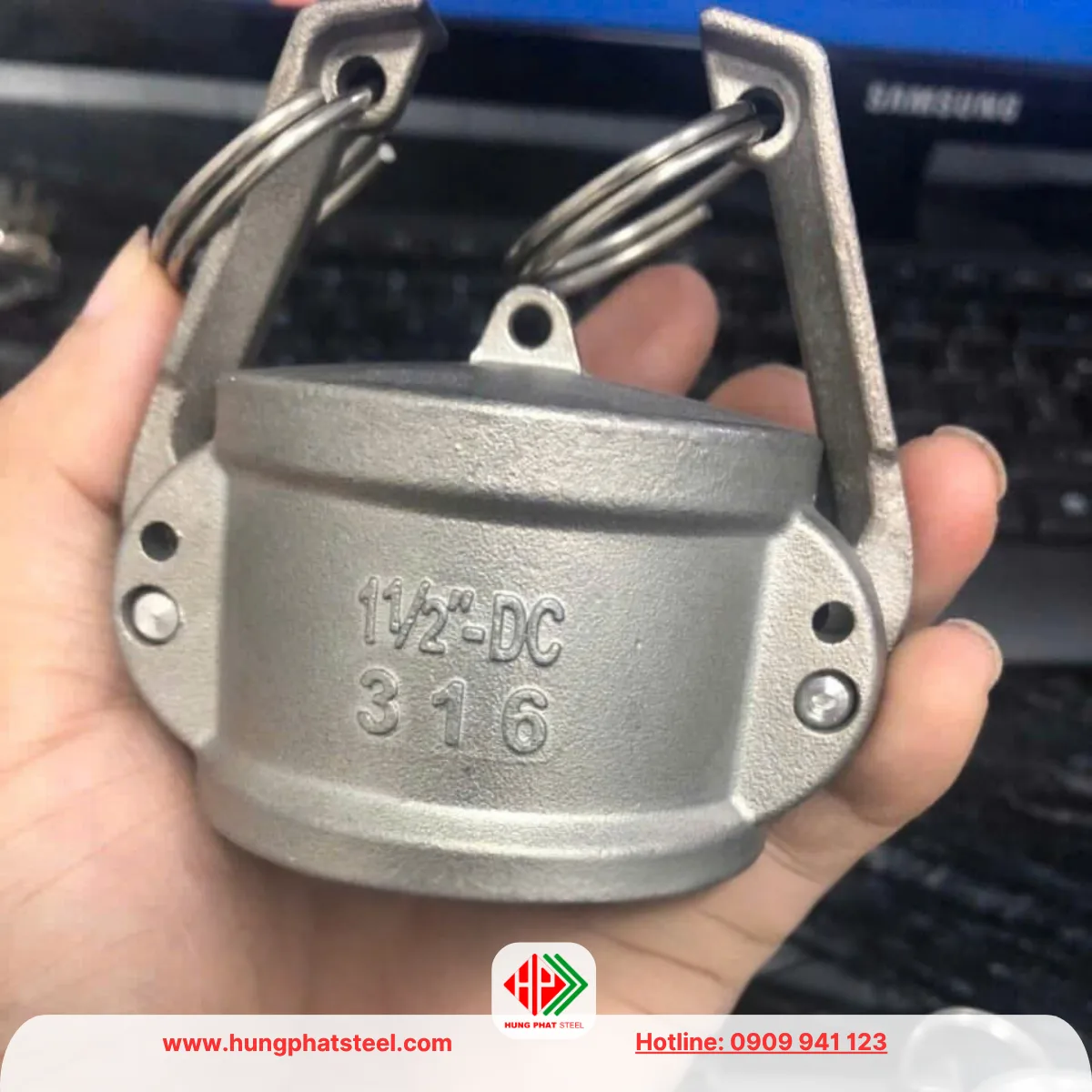

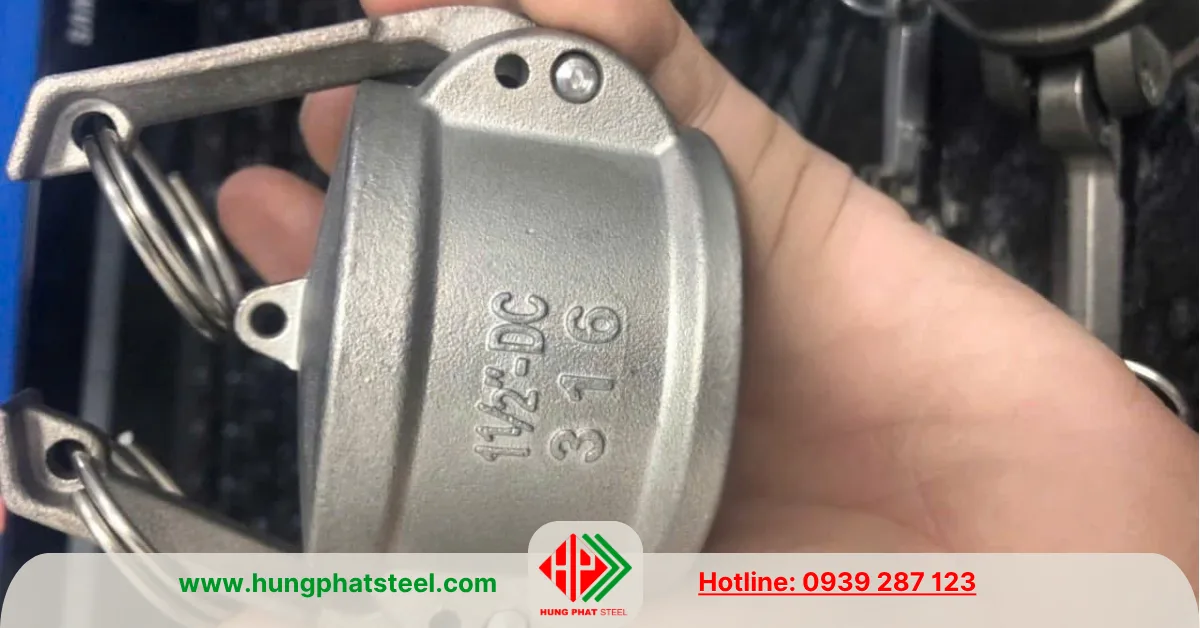

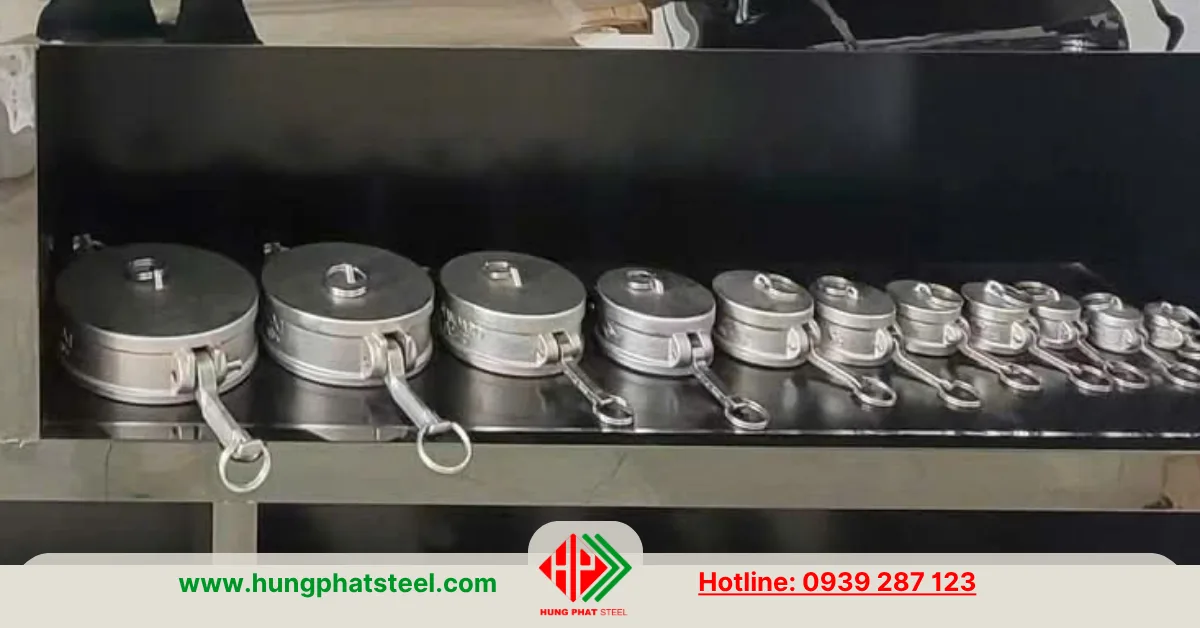

Khớp nôi nhanh inox kiểu DC (camlock type DC)

Vật liệu chế tạo khớp nối nhanh inox kiểu DC (Type DC)

Inox 304

Đây là vật liệu được sử dụng phổ biến nhất nhờ khả năng chống gỉ tốt, độ bền cao và giá thành hợp lý.

Ứng dụng:

Nước sạch.
Khí nén.
Thực phẩm.
Công nghiệp thông thường.

Inox 316

Inox 316 có bổ sung Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường hóa chất và nước biển.

Thường được sử dụng trong:

Hóa chất.
Dầu khí.
Hàng hải.
Xử lý nước biển.

Inox 316L

Là phiên bản carbon thấp của inox 316.

Ưu điểm:

Chống ăn mòn mối hàn.
Độ sạch cao.
Phù hợp ngành thực phẩm, dược phẩm và công nghệ sinh học.

Bảng giá khớp nối nhanh inox kiểu DC (type DC)

Lưu ý: Bảng giá dưới đây chỉ mang tính tham khảo, áp dụng cho Camlock Type DC (Dust Cap – Nắp chụp bảo vệ đầu đực Camlock). Giá thực tế có thể thay đổi theo mác inox (304/316/316L), xuất xứ, kích thước, số lượng đặt hàng và thời điểm mua.

Kích thước	Inox 304 (VNĐ/cái)	Inox 316 (VNĐ/cái)
1/2″	55.000 – 80.000	90.000 – 130.000
3/4″	70.000 – 100.000	110.000 – 160.000
1″	90.000 – 140.000	140.000 – 210.000
1-1/4″	140.000 – 200.000	200.000 – 300.000
1-1/2″	180.000 – 270.000	270.000 – 390.000
2″	260.000 – 390.000	380.000 – 580.000
2-1/2″	450.000 – 700.000	650.000 – 980.000
3″	700.000 – 1.050.000	980.000 – 1.500.000
4″	1.250.000 – 1.950.000	1.800.000 – 2.800.000
5″	2.300.000 – 3.500.000	3.300.000 – 5.000.000
6″	3.500.000 – 5.500.000	5.000.000 – 7.500.000

Lưu ý

Bảng giá trên áp dụng cho khớp nối nhanh inox Camlock Type DC (Dust Cap) tiêu chuẩn.
Giá chưa bao gồm VAT và chi phí vận chuyển.
Camlock inox 316 thường có giá cao hơn inox 304 khoảng 30–50% nhờ khả năng chống ăn mòn tốt hơn trong môi trường hóa chất, nước biển và dung môi.
Các sản phẩm nhập khẩu từ Nhật Bản, Hoa Kỳ hoặc châu Âu thường có giá cao hơn hàng Trung Quốc hoặc Đài Loan.
Đối với các đơn hàng dự án hoặc mua số lượng lớn, nhà cung cấp thường áp dụng chính sách chiết khấu và báo giá riêng.

Danh mục các sản phẩm liên quan:

Ưu điểm của Camlock Type DC

Bảo vệ đầu nối hiệu quả

Đây là chức năng chính của Type DC. Khi đầu đực Camlock không sử dụng, nắp DC giúp ngăn bụi, cát, nước, côn trùng và dị vật xâm nhập vào đường ống.

Tăng tuổi thọ gioăng và đầu nối

Việc che chắn đầu nối giúp hạn chế va đập, ăn mòn và giảm tác động của môi trường, từ đó kéo dài tuổi thọ của Camlock.

Lắp đặt nhanh

Nhờ cơ cấu khóa Camlock, việc đóng hoặc tháo nắp chỉ mất vài giây mà không cần dụng cụ.

Độ kín cao

Khi kết hợp với gioăng NBR, EPDM, FKM hoặc PTFE, Type DC giúp hạn chế hơi ẩm và bụi xâm nhập vào hệ thống.

Chống ăn mòn

Vật liệu inox giúp sản phẩm hoạt động ổn định trong môi trường:

Ngoài trời.
Nhà máy hóa chất.
Cảng biển.
Nhà máy thực phẩm.
Hệ thống nước sạch..

Ứng dụng của Camlock Type DC

Ngành thực phẩm

Trong các dây chuyền sản xuất thực phẩm và đồ uống, việc bảo vệ đầu nối khi ngừng vận hành giúp hạn chế nhiễm bẩn và đáp ứng yêu cầu vệ sinh.

Ngành dược phẩm

Camlock Type DC được sử dụng để che kín đầu nối trong các hệ thống dẫn nước tinh khiết, dung dịch và hóa chất, góp phần duy trì điều kiện sạch của hệ thống.

Ngành hóa chất

Khi đường ống tạm thời không sử dụng, Type DC giúp ngăn bụi và hơi ẩm xâm nhập, giảm nguy cơ ảnh hưởng đến chất lượng hóa chất hoặc gây ăn mòn.

Ngành dầu khí

Ứng dụng tại các trạm bơm, kho nhiên liệu và xe bồn nhằm bảo vệ đầu nối khỏi bụi bẩn, nước mưa và các tác nhân từ môi trường.

Ngành hàng hải

Trong môi trường biển có độ mặn cao, Type DC bằng inox 316 giúp bảo vệ đầu Camlock trên tàu, cảng và các công trình ven biển.

Hệ thống cấp nước và PCCC

Được lắp tại các đầu chờ của hệ thống đường ống hoặc thiết bị, giúp giữ sạch đầu nối và sẵn sàng cho việc kết nối khi cần.

Quy trình sản xuất khớp nối nhanh inox kiểu DC

Camlock Type DC được sản xuất qua nhiều công đoạn nhằm đảm bảo độ chính xác và độ bền:

Lựa chọn nguyên liệu inox.
Đúc thân bằng công nghệ đúc chính xác.
Gia công CNC các vị trí lắp ghép.
Đánh bóng hoặc xử lý bề mặt.
Lắp tay gạt, chốt và gioăng.
Kiểm tra kích thước, khả năng khóa và độ kín.
Đóng gói, bảo quản trước khi xuất xưởng.

Hướng dẫn lắp đặt

Để sử dụng Camlock Type DC hiệu quả, nên thực hiện theo các bước sau:

Kiểm tra kích thước của đầu đực Camlock.
Kiểm tra tình trạng gioăng bên trong Type DC.
Đưa nắp DC vào đầu đực Camlock.
Gập đồng thời hai tay gạt xuống để khóa chặt.
Định kỳ kiểm tra gioăng và tay gạt để đảm bảo hoạt động ổn định.

Xuất xứ khớp nối nhanh inox kiểu DC (type DC)

Hiện nay, Camlock Type DC chưa được sản xuất phổ biến tại Việt Nam. Nguồn cung chủ yếu là hàng nhập khẩu, trong đó Trung Quốc chiếm tỷ trọng lớn nhờ đầy đủ kích thước, giá thành cạnh tranh và thời gian giao hàng nhanh. Ngoài ra, thị trường còn có các sản phẩm đến từ Đài Loan, Hàn Quốc, Nhật Bản, châu Âu và Hoa Kỳ, phục vụ các dự án yêu cầu vật liệu inox chất lượng cao, độ chính xác gia công tốt và tiêu chuẩn kỹ thuật khắt khe.

Lưu ý khi lựa chọn Camlock Type DC

Khi lựa chọn Camlock Type DC, cần xác định đúng kích thước danh nghĩa của đầu đực Camlock (Type A, E hoặc F) để đảm bảo khả năng lắp ghép.

Đồng thời, nên lựa chọn vật liệu inox phù hợp với môi trường làm việc; inox 304 phù hợp với nước sạch và công nghiệp thông thường, trong khi inox 316 hoặc 316L thích hợp cho môi trường hóa chất, nước biển hoặc yêu cầu chống ăn mòn cao.

Việc kiểm tra định kỳ gioăng làm kín và tay gạt khóa cũng giúp duy trì hiệu quả bảo vệ và kéo dài tuổi thọ của hệ thống.

Đơn vị cung cấp Camlock Type DC uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối khớp nối nhanh inox Camlock Type DC (Dust Cap) với đầy đủ kích thước từ 1/2 inch đến 6 inch, được sản xuất bằng inox 304, inox 316 và inox 316L.

Sản phẩm có chất lượng ổn định, tương thích với các dòng Camlock Type A, Type E và Type F, đáp ứng nhu cầu bảo vệ đầu nối trong các hệ thống cấp nước, thực phẩm, hóa chất, dầu khí, hàng hải và nhiều ngành công nghiệp khác.

Bên cạnh Camlock Type DC, Thép Hùng Phát còn cung cấp đầy đủ các dòng Camlock Type A, B, C, D, E, F và DP, cùng nhiều loại van inox, phụ kiện ren inox, phụ kiện hàn inox, mặt bích inox và ống inox công nghiệp. Hàng hóa luôn sẵn kho với nhiều quy cách, có đầy đủ chứng chỉ CO, CQ và đáp ứng nhanh các đơn hàng trên toàn quốc.
