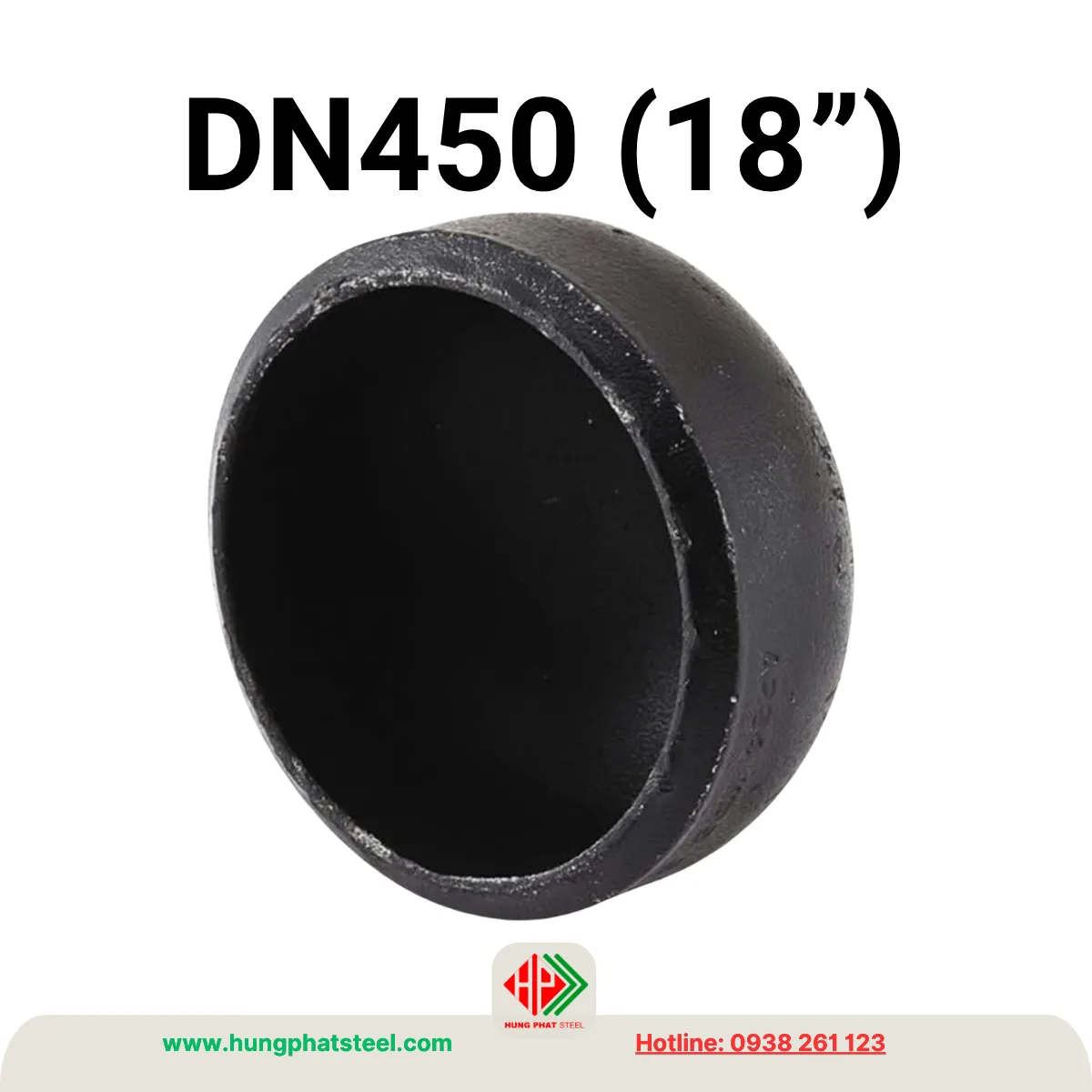

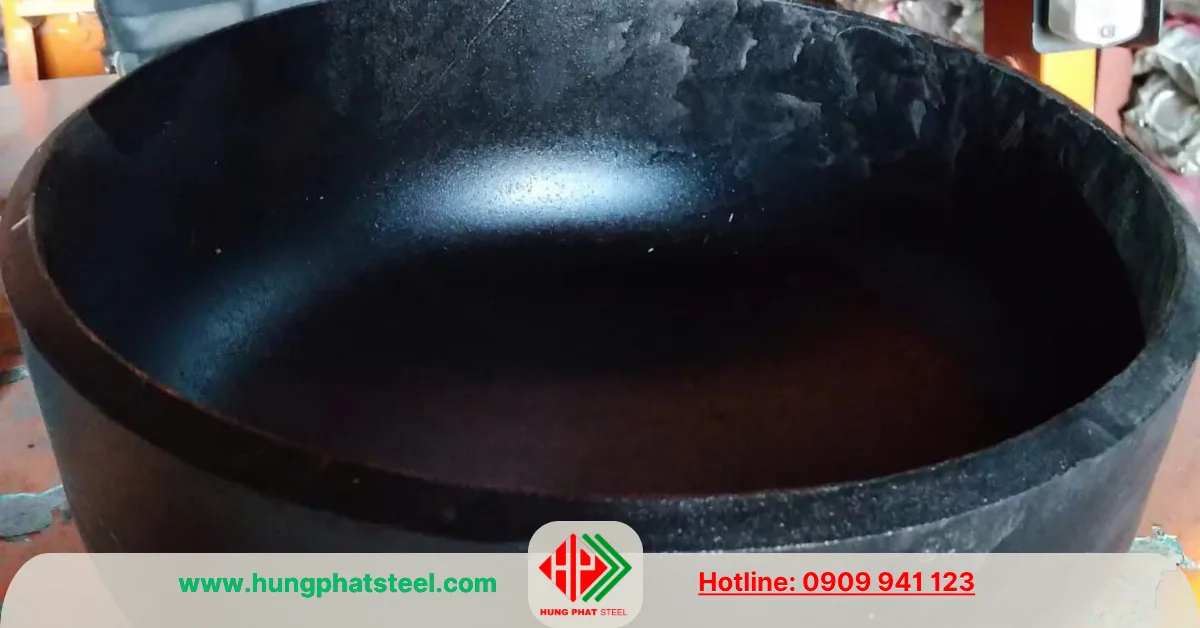

Chén Hàn DN450 (D457, 18icnh)

Chén hàn DN450 là phụ kiện đường ống chuyên dùng để bịt kín đầu cuối của các tuyến ống có kích thước DN450, tương ứng đường kính ngoài D457 mm (18 inch).

\Đây là dòng phụ kiện hàn đối đầu (Butt Weld Cap) được sản xuất theo tiêu chuẩn quốc tế, có khả năng chịu áp lực cao, chịu nhiệt tốt và đảm bảo độ kín tuyệt đối sau khi thi công. Với kích thước lớn, chén hàn DN450 thường được sử dụng trong các hệ thống đường ống của nhà máy nhiệt điện, dầu khí, hóa chất, cấp thoát nước, PCCC, đóng tàu, xi măng và nhiều công trình hạ tầng quy mô lớn.

So với các phương pháp bịt đầu ống bằng ren hoặc mặt bích mù, chén hàn mang lại kết cấu liền khối sau khi hàn, giảm thiểu nguy cơ rò rỉ và tăng tuổi thọ cho toàn bộ hệ thống. Chính vì vậy, đây là lựa chọn được ưu tiên trong các hệ thống vận hành liên tục, chịu áp suất và nhiệt độ cao.

Chén hàn DN450 – Bịt chụp ống size lớn

Chén hàn DN450 là phụ kiện có dạng hình bán cầu hoặc elip, được thiết kế để hàn trực tiếp vào đầu ống thép đường kính ngoài 457 mm (18 inch). Sau khi hoàn thiện mối hàn, phụ kiện sẽ tạo thành một đầu bịt kín chắc chắn, giúp ngăn dòng lưu chất thoát ra ngoài hoặc bảo vệ đường ống khỏi bụi bẩn, nước mưa và các tác động từ môi trường.

Đây là loại phụ kiện thuộc nhóm Butt Weld Fittings, thường được sản xuất theo tiêu chuẩn ASME B16.9 và sử dụng vật liệu thép carbon ASTM A234 WPB, phù hợp với nhiều hệ thống công nghiệp có yêu cầu cao về độ bền và khả năng chịu áp lực.

Thông số kỹ thuật

Các thông số kỹ thuật phổ biến của chén hàn DN450 gồm:

• Kích thước danh nghĩa: DN450
• Đường kính ngoài: D457 mm
• Quy đổi inch: 18 inch
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn kích thước: ASME B16.9
• Vật liệu: Thép carbon ASTM A234 WPB
• Độ dày phổ biến: SCH20, SCH40, SCH80
• Bề mặt: Thép đen, sơn chống gỉ hoặc mạ kẽm theo yêu cầu
• Tiêu chuẩn vật liệu: ASTM, ASME
• Môi trường làm việc: Nước, dầu, khí, hơi, hóa chất nhẹ và nhiều loại lưu chất công nghiệp khác.

Cấu tạo của chén hàn DN450

Mặc dù chỉ gồm một chi tiết duy nhất nhưng chén hàn DN450 được sản xuất với độ chính xác cao để đảm bảo chất lượng mối nối.

Thân chén

Thân phụ kiện được dập nóng từ thép carbon hoặc tạo hình bằng công nghệ ép thủy lực, giúp tăng độ cứng và khả năng chịu áp lực.

Mép hàn

Phần mép được gia công vát theo tiêu chuẩn, giúp tạo khe hở hàn hợp lý và tăng độ ngấu của mối hàn.

Bề mặt hoàn thiện

Tùy theo yêu cầu của công trình, chén hàn có thể để bề mặt thép đen, sơn chống gỉ hoặc mạ kẽm nhằm tăng khả năng chống ăn mòn.

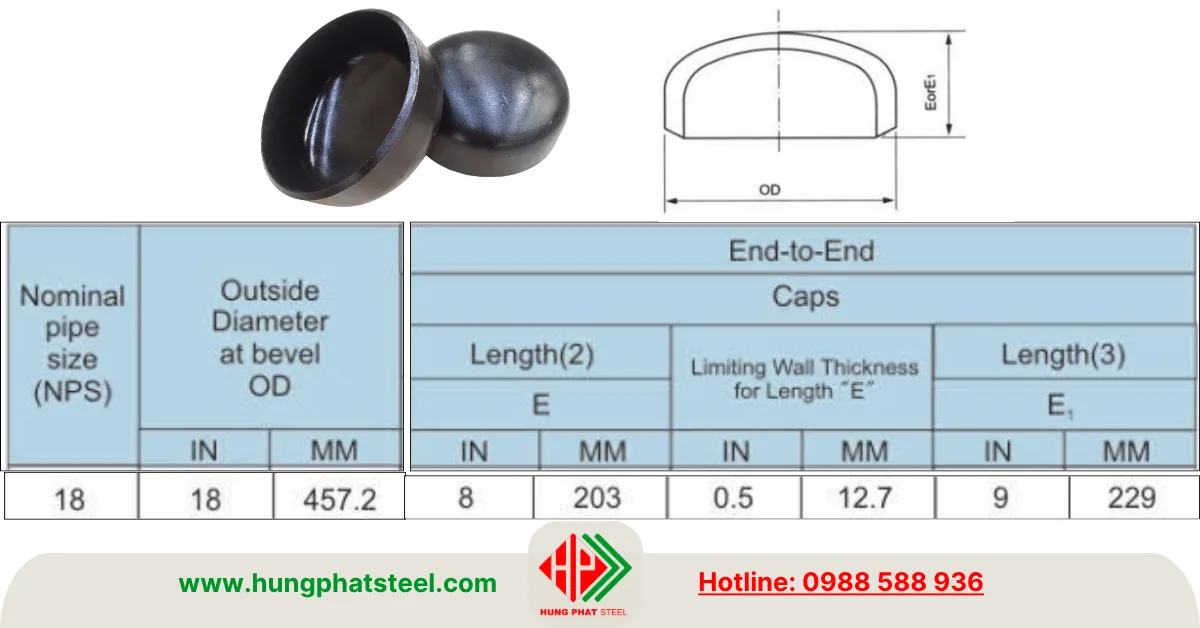

Kích thước tiêu chuẩn

Các sản phẩm liên quan:
Chén hàn DN400
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN450

Để đáp ứng nhiều điều kiện làm việc khác nhau, chén hàn DN450 được phân loại theo vật liệu, độ dày và bề mặt.

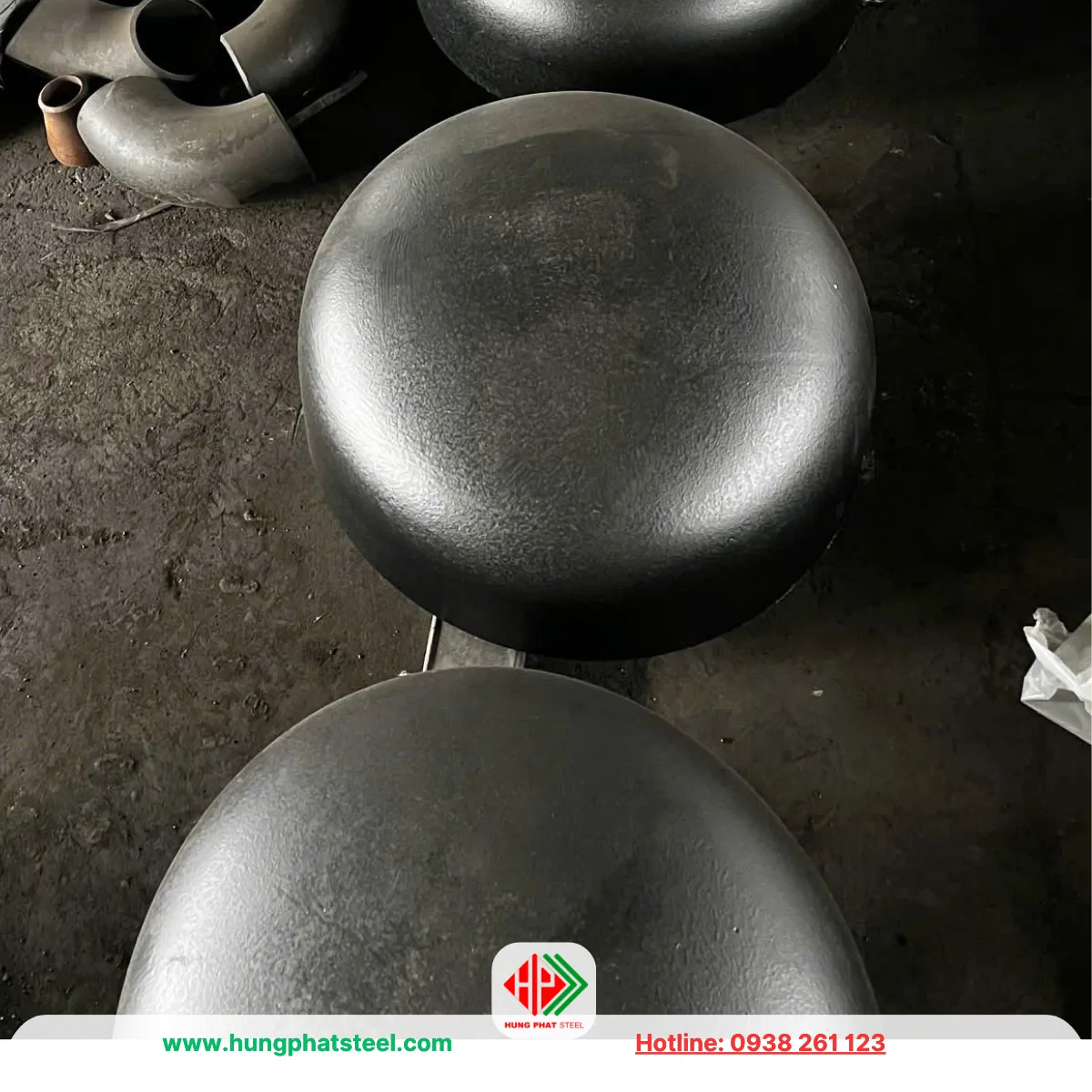

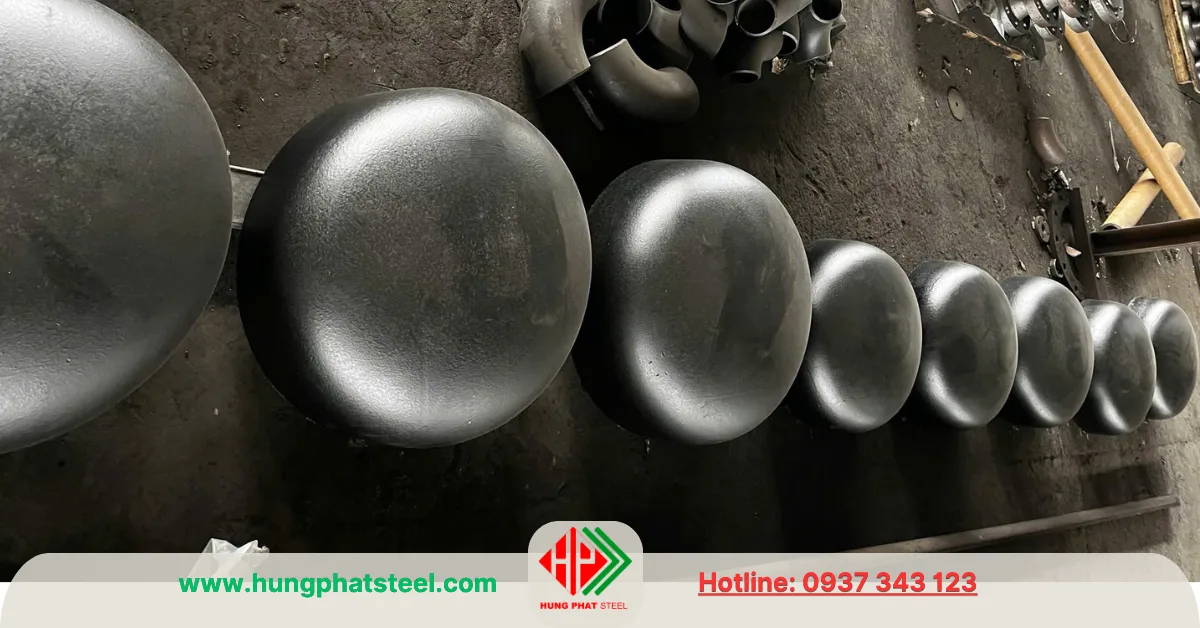

Chén hàn DN450 thép đen

Đây là dòng được sử dụng phổ biến nhất trong các hệ thống công nghiệp nhờ giá thành hợp lý, khả năng chịu lực tốt và dễ hàn.

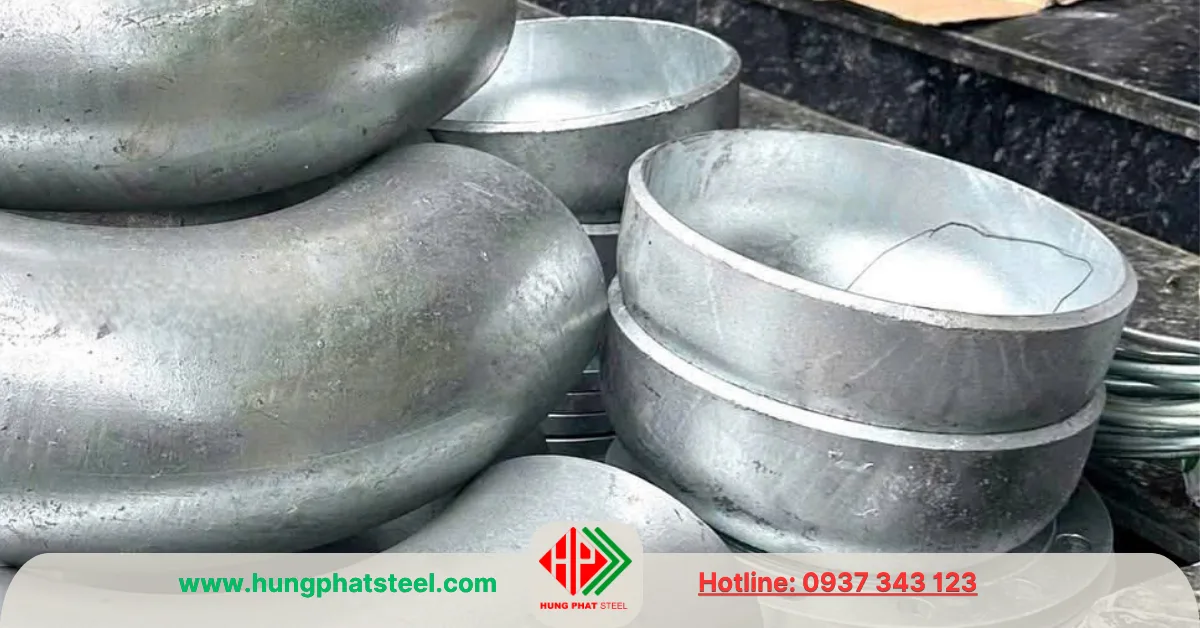

Chén hàn DN450 mạ kẽm

Được mạ kẽm theo yêu cầu: xi mạ, hoặc nhúng kẽm, phù hợp với môi trường có độ ăn mòn cao như thực phẩm, hóa chất và nước biển.

Phân loại theo độ dày SCH

Độ dày thành phụ kiện phải đồng bộ với đường ống để đảm bảo khả năng chịu áp lực.

Các cấp độ phổ biến gồm:

• SCH20
• SCH30
• SCH40
• SCH60
• SCH80
• SCH100
• SCH120
• SCH160

Trong đó, SCH40 và SCH80 là hai loại được sử dụng nhiều nhất trong các công trình công nghiệp.

Ưu điểm của chén hàn DN450

Độ kín tuyệt đối

Sau khi hàn hoàn thiện, phụ kiện tạo thành kết cấu liền khối với đường ống, hạn chế tối đa nguy cơ rò rỉ.

Chịu áp lực lớn

Nhờ sử dụng vật liệu thép carbon chất lượng cao và kết nối hàn đối đầu, chén hàn DN450 có khả năng chịu áp suất lớn trong các hệ thống công nghiệp.

Tuổi thọ cao

Sản phẩm có khả năng chống va đập, chịu rung động và hoạt động ổn định trong thời gian dài.

Đồng bộ với hệ thống

Được sản xuất theo tiêu chuẩn quốc tế nên dễ dàng kết hợp với co hàn, tê hàn, côn giảm hàn và ống thép cùng tiêu chuẩn.

Tiết kiệm chi phí vận hành

Do không sử dụng bu lông, gioăng hoặc ren nên giảm đáng kể chi phí bảo trì và nguy cơ hư hỏng trong quá trình sử dụng.

Ứng dụng của chén hàn DN450

Nhờ kích thước lớn và khả năng chịu áp lực cao, chén hàn DN450 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp nước và thoát nước đô thị.
• Nhà máy xử lý nước sạch và nước thải.
• Đường ống dẫn dầu và khí.
• Nhà máy nhiệt điện.
• Nhà máy thủy điện.
• Nhà máy xi măng.
• Nhà máy hóa chất.
• Nhà máy luyện kim.
• Công trình đóng tàu.
• Hệ thống phòng cháy chữa cháy.
• Khu công nghiệp và hạ tầng kỹ thuật.

Hướng dẫn lắp đặt chén hàn DN450

Để đảm bảo chất lượng mối hàn và tuổi thọ của hệ thống, cần thực hiện đúng quy trình:

• Kiểm tra đúng kích thước DN450 (D457 mm – 18 inch).
• Làm sạch mép hàn của phụ kiện và đầu ống.
• Căn chỉnh đồng tâm trước khi hàn.
• Hàn đính nhiều điểm để cố định vị trí.
• Tiến hành hàn hoàn thiện toàn bộ chu vi bằng quy trình phù hợp với vật liệu và độ dày.
• Kiểm tra mối hàn bằng thử áp hoặc phương pháp kiểm tra không phá hủy (NDT) đối với các công trình yêu cầu chất lượng cao.
• Sơn phủ chống gỉ hoặc xử lý bề mặt sau khi hoàn thành.

Kinh nghiệm lựa chọn chén hàn DN450

Khi lựa chọn chén hàn DN450, cần lưu ý một số yếu tố quan trọng:

• Chọn đúng kích thước D457 mm tương ứng DN450.
• Lựa chọn độ dày SCH phù hợp với áp suất thiết kế của hệ thống.
• Kiểm tra tiêu chuẩn sản xuất và vật liệu để đảm bảo khả năng tương thích với đường ống.
• Ưu tiên sản phẩm có bề mặt hoàn thiện tốt, mép hàn đều, không nứt hoặc biến dạng.
• Mua hàng tại đơn vị cung cấp uy tín để đảm bảo nguồn gốc xuất xứ và chất lượng sản phẩm.

Thép Hùng Phát – Đơn vị cung cấp chén hàn DN450 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN450 (D457, 18 inch) cùng đầy đủ các loại phụ kiện hàn từ DN15 đến DN1200 phục vụ các dự án công nghiệp trên toàn quốc. Sản phẩm được sản xuất theo tiêu chuẩn ASME B16.9, sử dụng vật liệu ASTM A234 WPB, có sẵn nhiều cấp độ dày từ SCH20 đến SCH160, đáp ứng đa dạng yêu cầu kỹ thuật của từng công trình.

Bên cạnh chén hàn, Thép Hùng Phát còn cung cấp co hàn, tê hàn, côn giảm hàn, mặt bích, ống thép hàn, ống thép đúc và nhiều phụ kiện đường ống khác với số lượng lớn, giá cạnh tranh và đầy đủ chứng từ CO, CQ. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn lựa chọn sản phẩm phù hợp, hỗ trợ báo giá nhanh và giao hàng trên toàn quốc, góp phần đảm bảo tiến độ và chất lượng cho mọi dự án.
