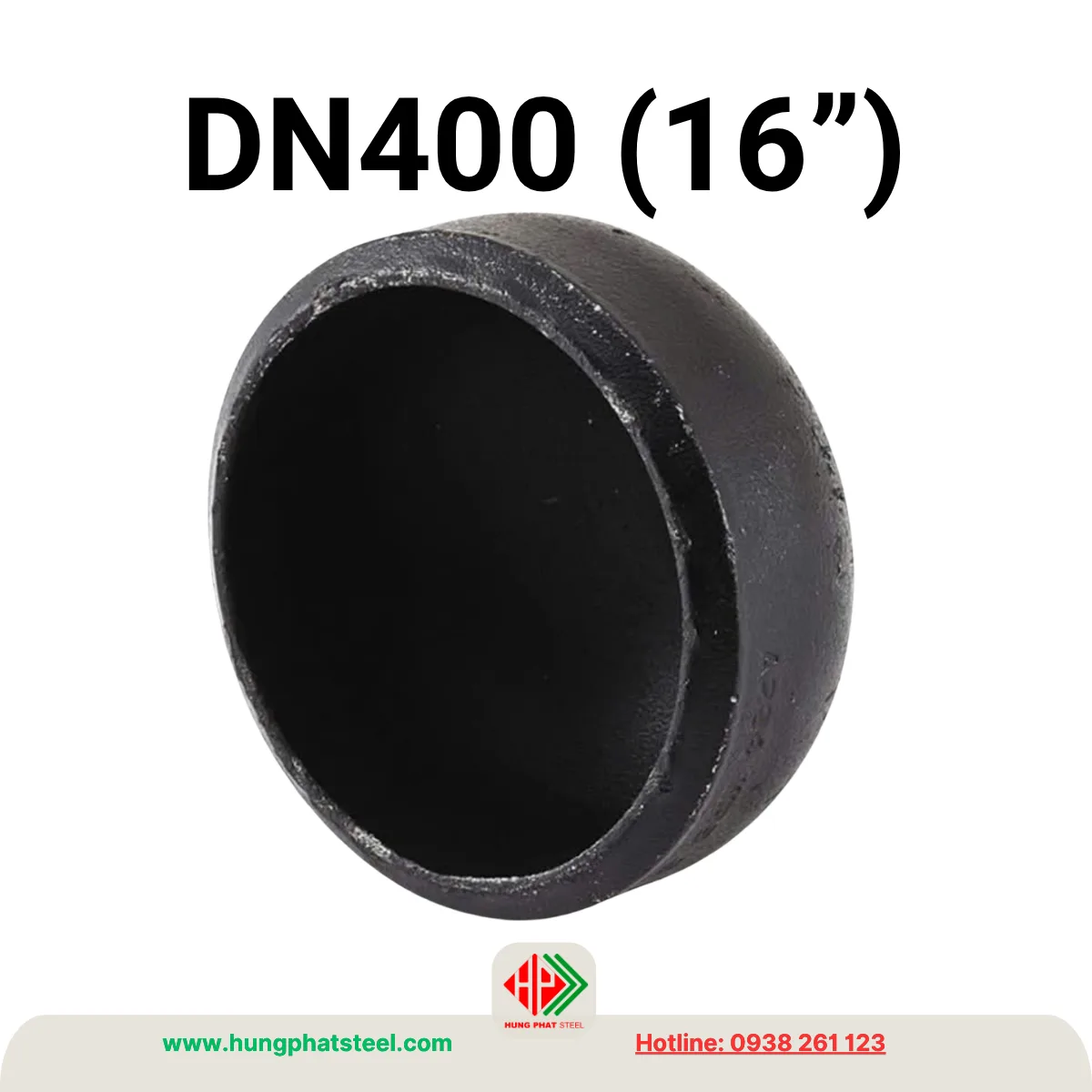

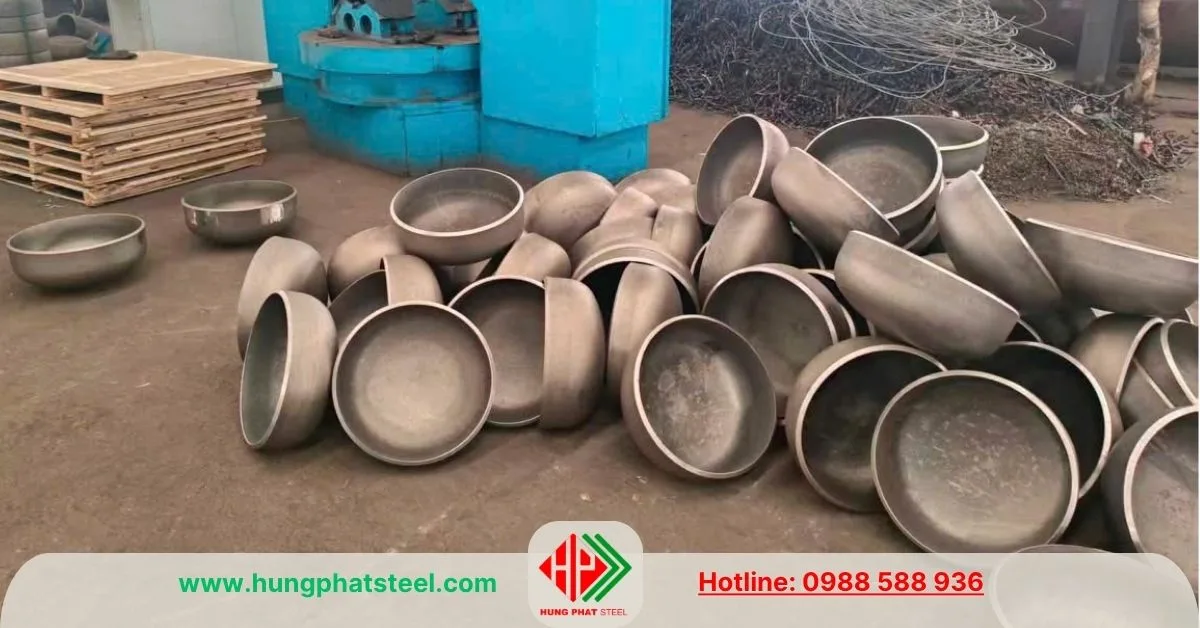

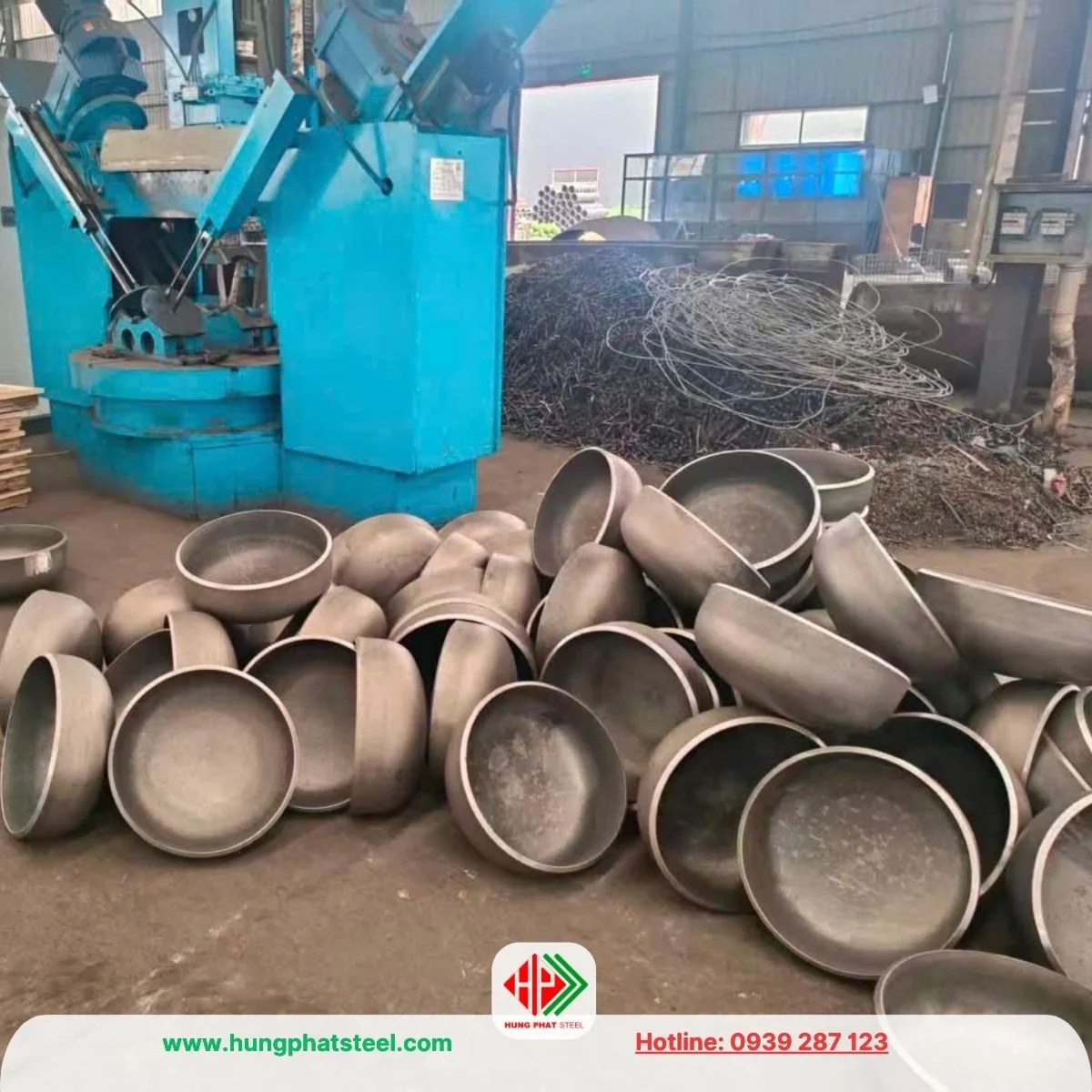

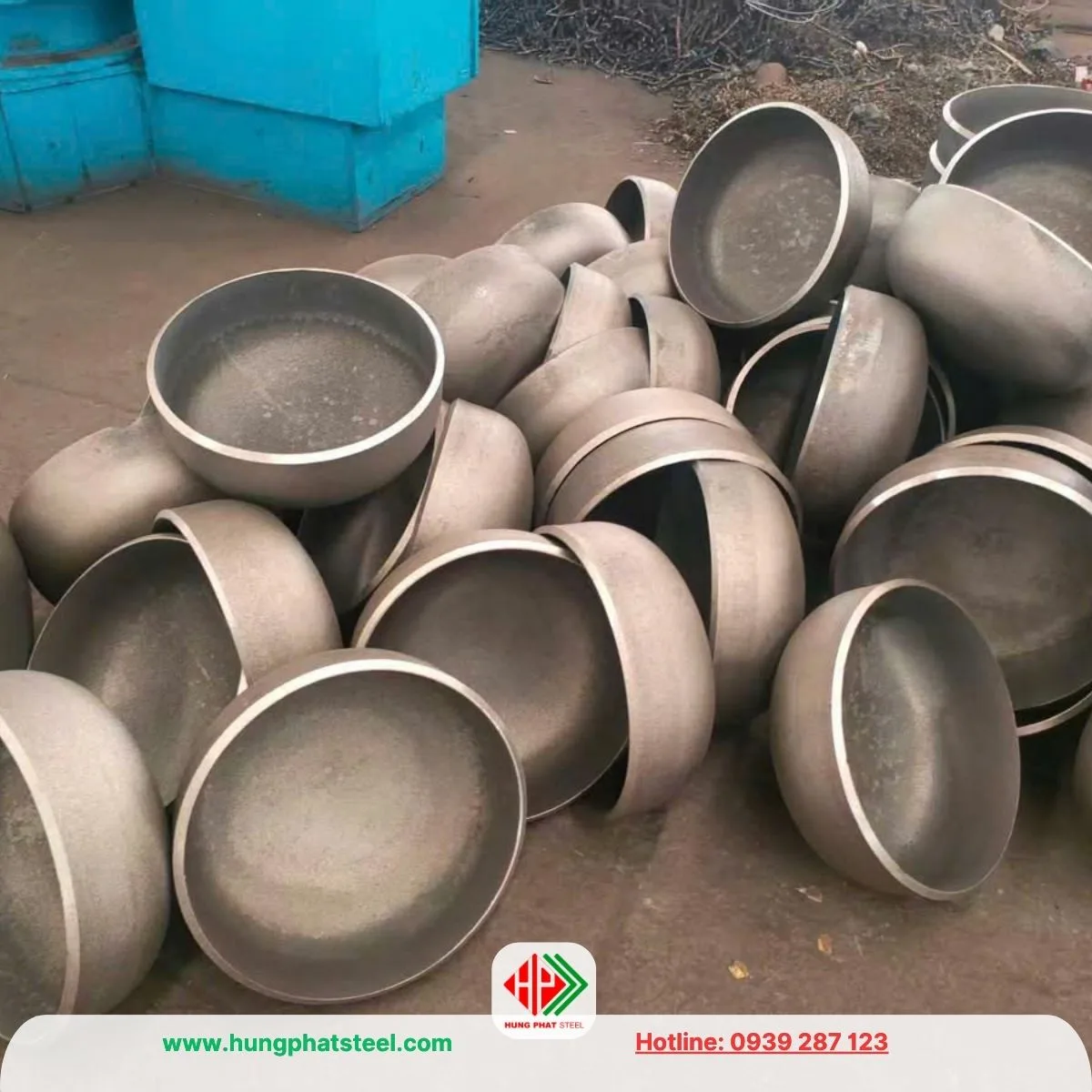

Chén Hàn DN400 (D406, 16inch)

Chén hàn DN400 là phụ kiện hàn đối đầu được sử dụng để bịt kín đầu cuối của đường ống có kích thước DN400, tương ứng đường kính ngoài D406.4 mm (16 inch).

Đây là dòng phụ kiện chuyên dùng trong các hệ thống đường ống công nghiệp quy mô lớn, nơi yêu cầu khả năng chịu áp lực cao, độ kín tuyệt đối và tuổi thọ lâu dài. Chén hàn DN400 thường được chế tạo từ thép carbon theo tiêu chuẩn ASTM A234 WPB, kết nối bằng phương pháp hàn đối đầu (Butt Weld) theo ASME B16.9, phù hợp với nhiều cấp độ dày như SCH20, SCH40, SCH80 và SCH160.

Với kích thước lớn, chén hàn DN400 được ứng dụng phổ biến trong hệ thống cấp thoát nước đô thị, nhà máy nhiệt điện, hóa chất, dầu khí, xi măng, luyện kim, PCCC và nhiều công trình hạ tầng trọng điểm. So với các phương pháp bịt đầu ống bằng mặt bích mù hoặc nút ren, chén hàn mang lại độ kín cao hơn, giảm nguy cơ rò rỉ và tăng độ bền cho toàn bộ hệ thống.

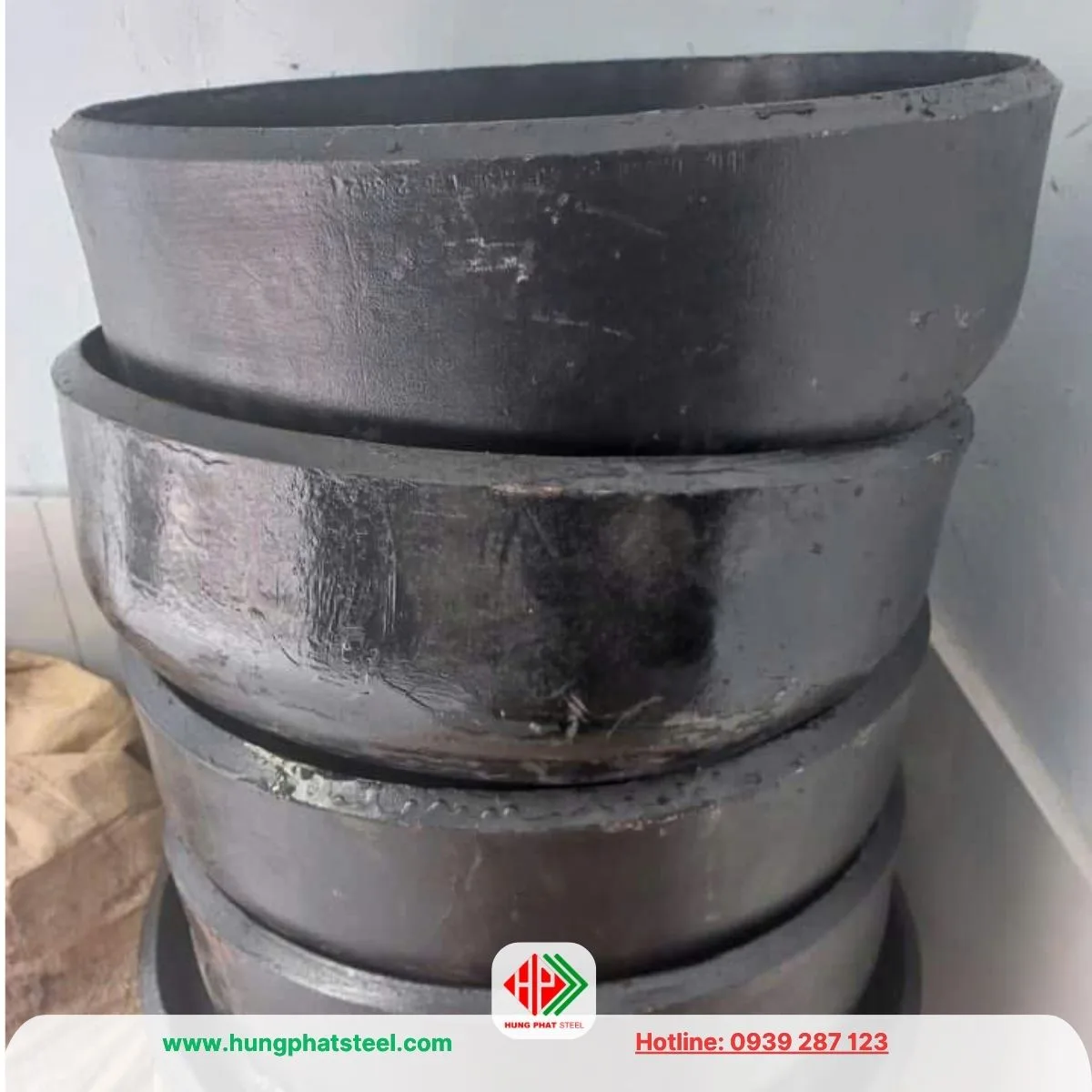

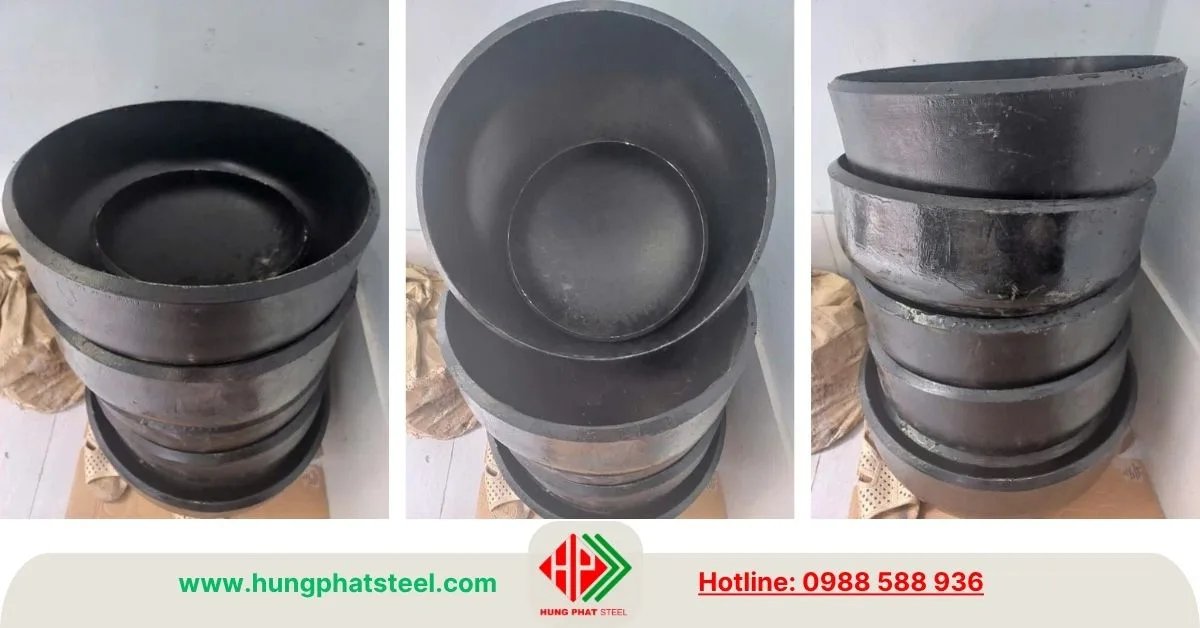

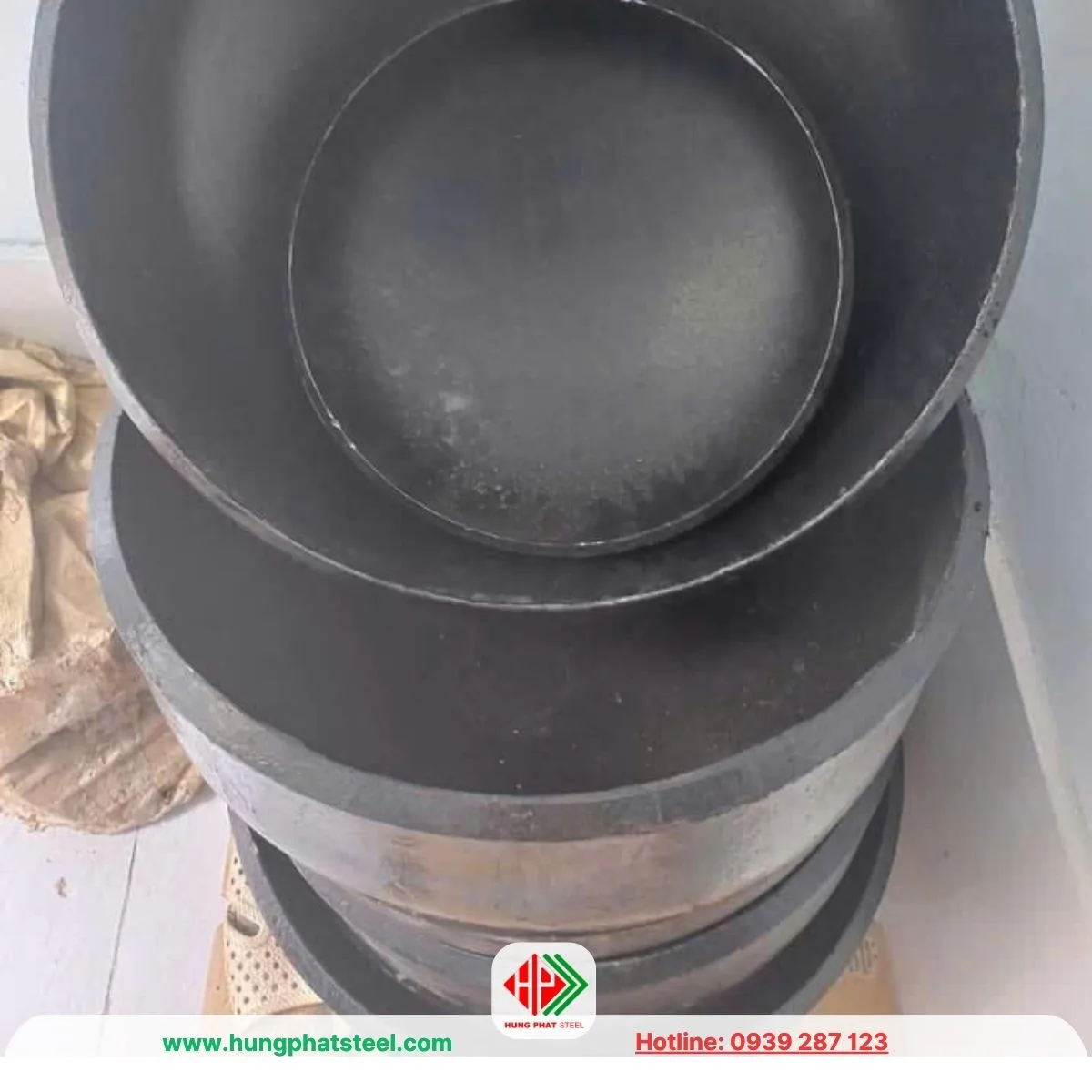

Chén hàn DN400 (D406) – Bịt chụp ống cỡ lớn

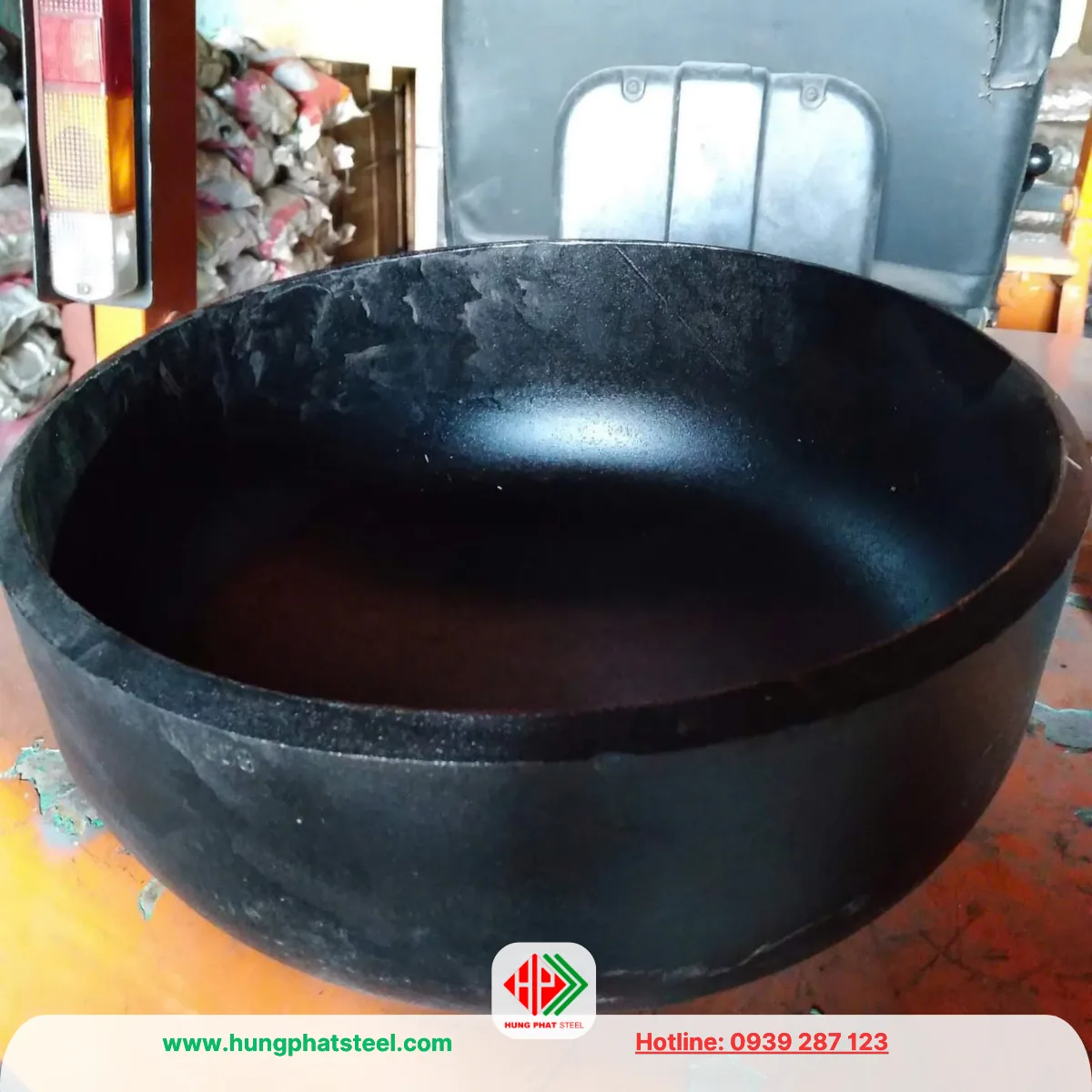

Chén hàn DN400 (Pipe Cap DN400) là phụ kiện có hình dạng nửa hình cầu hoặc elip, được thiết kế để hàn kín đầu cuối của đường ống thép đường kính ngoài 406.4 mm (16 inch). Sau khi hàn hoàn thiện, phụ kiện tạo thành một đầu bịt cố định, giúp ngăn dòng lưu chất thoát ra ngoài và bảo vệ hệ thống khỏi bụi bẩn, nước hoặc tác động từ môi trường bên ngoài.

Khác với mặt bích mù có thể tháo rời, chén hàn được hàn trực tiếp vào đầu ống nên phù hợp với những vị trí không cần mở rộng hoặc bảo trì thường xuyên. Chính vì vậy, đây là giải pháp được ưu tiên trong các hệ thống vận hành lâu dài và chịu áp lực lớn.

Thông số kỹ thuật chén hàn DN400

Một số thông số kỹ thuật phổ biến của chén hàn DN400 gồm:

• Kích thước danh nghĩa: DN400
• Đường kính ngoài: D406.4 mm
• Quy đổi kích thước: 16 inch
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASME B16.9
• Tiêu chuẩn vật liệu: ASTM A234 WPB
• Vật liệu: Thép carbon
• Độ dày phổ biến: SCH20, SCH40, SCH80, SCH160
• Bề mặt: Thép đen, sơn chống gỉ hoặc mạ kẽm theo yêu cầu
• Nhiệt độ làm việc: Tùy theo vật liệu và độ dày thành ống
• Môi trường sử dụng: Nước, hơi, dầu, khí nén, hóa chất nhẹ và nhiều loại lưu chất công nghiệp khác.

Cấu tạo của chén hàn DN400

Mặc dù có kết cấu đơn giản nhưng chén hàn DN400 được sản xuất với độ chính xác cao nhằm đảm bảo khả năng chịu áp lực và độ kín sau khi lắp đặt.

Thân chén

Phần thân được dập nóng hoặc tạo hình từ thép carbon chất lượng cao, có khả năng chịu lực tốt và chống biến dạng trong quá trình vận hành.

Mép hàn

Mép chén được vát theo tiêu chuẩn để phù hợp với đầu vát của ống thép, giúp mối hàn ngấu đều và đạt độ bền cao.

Bề mặt hoàn thiện

Tùy theo yêu cầu sử dụng, sản phẩm có thể ở dạng thép đen, phủ sơn chống gỉ hoặc mạ kẽm nhằm tăng khả năng chống ăn mòn.

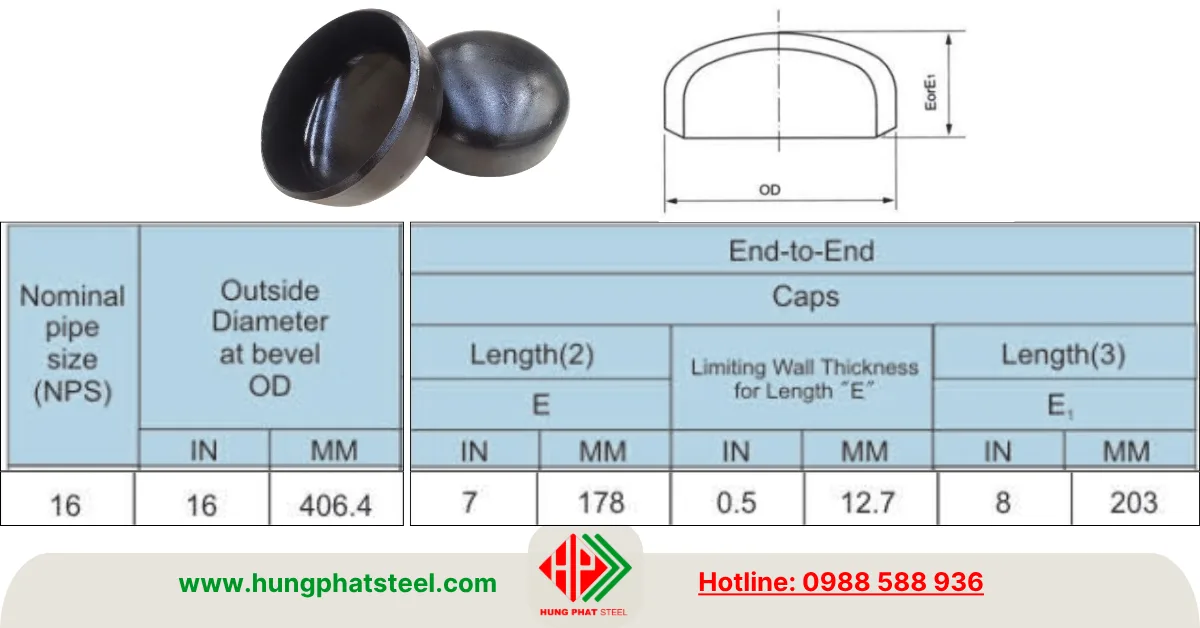

Kích thước tiêu chuẩn

Các sản phẩm liên quan:
Chén hàn DN350
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN400

Trên thị trường hiện nay, chén hàn DN400 được phân loại theo vật liệu, độ dày và bề mặt.

Theo vật liệu

• Chén hàn thép carbon ASTM A234 WPB.
• Chén hàn inox 304.
• Chén hàn inox 316.
• Chén hàn hợp kim chịu nhiệt cho các hệ thống đặc biệt.

Trong các công trình công nghiệp thông thường, thép carbon ASTM A234 WPB vẫn là lựa chọn phổ biến nhờ khả năng chịu lực tốt và chi phí hợp lý.

Theo độ dày SCH

Tùy theo áp suất làm việc của hệ thống, chén hàn DN400 có nhiều cấp độ dày:

• SCH20: Dùng cho hệ thống áp lực thấp.
• SCH40: Phổ biến nhất trong các công trình công nghiệp.
• SCH80: Dành cho hệ thống áp lực cao.
• SCH160: Sử dụng trong điều kiện làm việc khắc nghiệt, áp lực và nhiệt độ lớn.

Việc lựa chọn đúng độ dày SCH giúp đảm bảo độ bền và tuổi thọ của hệ thống đường ống.

Theo bề mặt

• Chén hàn thép đen.
• Chén hàn sơn chống gỉ.
• Chén hàn mạ kẽm.

Mỗi loại phù hợp với điều kiện môi trường và yêu cầu chống ăn mòn khác nhau.

Ưu điểm của chén hàn DN400

Độ kín tuyệt đối

Sau khi hàn hoàn thiện, chén hàn tạo thành mối nối liền khối với đường ống, giúp hạn chế tối đa nguy cơ rò rỉ.

Chịu áp lực cao

Nhờ sử dụng kết nối hàn đối đầu và vật liệu thép carbon chất lượng cao, chén hàn DN400 đáp ứng tốt các hệ thống áp lực lớn trong công nghiệp.

Độ bền lâu dài

Sản phẩm có khả năng chịu rung động, va đập và nhiệt độ cao, giúp hệ thống hoạt động ổn định trong thời gian dài.

Thi công đồng bộ

Chén hàn được sản xuất theo các tiêu chuẩn quốc tế nên dễ dàng kết hợp với ống thép và các phụ kiện hàn cùng tiêu chuẩn.

Tiết kiệm chi phí bảo trì

Do không có bu lông, gioăng hoặc ren nên chén hàn ít phát sinh hư hỏng, giảm chi phí bảo dưỡng trong quá trình sử dụng.

Ứng dụng của chén hàn DN400

Nhờ kích thước lớn và khả năng chịu áp lực tốt, chén hàn DN400 được sử dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước đô thị.
• Nhà máy xử lý nước sạch và nước thải.
• Đường ống dẫn dầu và khí.
• Nhà máy nhiệt điện.
• Nhà máy xi măng.
• Nhà máy hóa chất.
• Nhà máy luyện kim.
• Hệ thống phòng cháy chữa cháy quy mô lớn.
• Đường ống công nghiệp tại khu công nghiệp và cảng biển.

Đối với các tuyến ống DN400, phụ kiện thường kết hợp với ống thép đường kính ngoài 406.4 mm (16 inch) và các phụ kiện hàn như co hàn, tê hàn, côn giảm hàn để tạo thành hệ thống đồng bộ.

Hướng dẫn lắp đặt chén hàn DN400

Để đảm bảo chất lượng mối nối, cần thực hiện theo các bước sau:

• Kiểm tra đúng kích thước DN400 (D406.4 mm).
• Làm sạch đầu ống và mép hàn của chén.
• Căn chỉnh đồng tâm giữa chén và đầu ống.
• Tiến hành hàn đính trước khi hàn hoàn thiện toàn bộ chu vi.
• Kiểm tra chất lượng mối hàn bằng phương pháp thử áp hoặc kiểm tra không phá hủy (NDT) nếu công trình yêu cầu.
• Sơn phủ hoặc xử lý chống ăn mòn sau khi hoàn thành.

Thép Hùng Phát – Nhà cung cấp chén hàn DN400 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN400 (D406, 16 inch) cùng đầy đủ các dòng phụ kiện hàn từ DN15 đến DN1200. Sản phẩm được sản xuất theo tiêu chuẩn ASME B16.9, sử dụng vật liệu ASTM A234 WPB, có nhiều lựa chọn về độ dày SCH20, SCH40, SCH80 và SCH160, đáp ứng đa dạng yêu cầu của các công trình công nghiệp và hạ tầng.

Ngoài chén hàn, Thép Hùng Phát còn cung cấp co hàn, tê hàn, côn giảm hàn, mặt bích, ống thép hàn, ống thép đúc và nhiều phụ kiện đường ống khác với nguồn hàng sẵn kho, đầy đủ chứng từ CO, CQ. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp phù hợp, hỗ trợ báo giá nhanh và giao hàng trên toàn quốc, giúp khách hàng tối ưu tiến độ và chi phí cho mọi dự án.
