Tiêu chuẩn mặt bích PN16: cách đọc và chọn đúng khi đặt hàng

Tiêu chuẩn mặt bích PN16 xác định cấp áp suất danh nghĩa theo số đứng sau chữ PN cùng bộ kích thước đấu nối đi kèm: đường kính ngoài, vòng tâm lỗ, số lỗ và cỡ bu lông. Hai mặt bích cùng PN16 nhưng khác hệ tiêu chuẩn vẫn có thể không bắt vào nhau được. Bài này giúp bạn đọc đúng ký hiệu, so với JIS và ANSI, rồi chốt loại thép hoặc inox trước khi đặt hàng.

1. mặt bích PN16 là gì và con số 16 nói lên điều gì?

Chữ PN viết tắt từ «pression nominale», nghĩa là áp suất danh nghĩa. Số đứng sau chỉ cấp áp suất tính bằng bar, nên số 16 trong PN16 chính là cấp áp suất đó. Đây là con số dùng để phân cấp và ghép nối các chi tiết đường ống, chứ không phải giá trị bảo đảm áp suất làm việc trong mọi điều kiện.

Áp suất cho phép thực tế giảm khi nhiệt độ môi chất tăng, và phụ thuộc vật liệu chế tạo. Mặt bích thép carbon và mặt bích inox cùng mang ký hiệu PN16 vẫn có đường cong áp suất – nhiệt độ khác nhau. Khi hệ thống chạy nóng, như hơi hay dầu tải nhiệt, hãy đọc bảng áp suất – nhiệt độ của tiêu chuẩn vật liệu thay vì dừng ở con số 16.

PN16 là nhãn phân cấp để các chi tiết cùng cấp lắp vừa nhau, không phải lời hứa về áp suất làm việc ở mọi nhiệt độ.

Mặt bích PN16 gặp nhiều ở đường nước cấp, nước thải áp lực, hệ chữa cháy, đường ống công nghiệp nhẹ, trạm bơm và đầu nối van, bơm, đồng hồ. Cấp này đủ cho phần lớn hệ thống áp trung bình, còn đường áp cao hơn thường lên PN25 hoặc PN40.

2. mặt bích PN16 thuộc những tiêu chuẩn nào, BS 4504, EN 1092-1 hay DIN?

Tại thị trường Việt Nam, mặt bích PN16 hay được gọi theo ba cái tên: BS 4504, DIN và EN 1092-1. Cách gọi khác nhau vì tiêu chuẩn có lịch sử khác nhau. BS 4504 là tiêu chuẩn Anh quy định kích thước, số lỗ bu lông, đường kính bu lông và cấp áp suất từ PN6 đến PN40. Về sau, tiêu chuẩn châu Âu EN 1092-1 thay thế cho nó, còn hệ DIN của Đức là nguồn gốc của nhiều thông số đã được chuẩn hoá chung.

Trong thực tế mua bán, nhóm tiêu chuẩn này cùng nói về một hệ kích thước đấu nối theo cấp PN, nên người ta thường dùng lẫn tên. Dù vậy, khi đặt hàng, hãy ghi rõ tiêu chuẩn tham chiếu trong đơn và bản vẽ để nhà cung cấp không phải đoán. Bảng dưới đây liệt kê các cấp áp suất của nhóm BS 4504 để bạn định vị PN16 trong cả dãy.

Nguồn: dãy cấp áp suất theo hệ BS 4504, đọc ngày 24/10/2026.

Cột vật liệu chỉ là nhóm thường gặp, không phải giới hạn của tiêu chuẩn. Một mặt bích PN16 hoàn toàn có thể làm từ thép carbon, thép không gỉ hay thép hợp kim, miễn là mác thép đáp ứng yêu cầu áp suất và môi chất của hệ thống.

3. những thông số nào của mặt bích PN16 phải khớp khi ghép nối?

Hai mặt bích muốn bắt vào nhau phải trùng bộ kích thước đấu nối. Sai một thông số là phải khoan lại hoặc đổi hàng. Danh sách dưới đây là những mục cần đối chiếu theo thứ tự từ ngoài vào trong.

• Cỡ danh nghĩa DN: là cỡ của đường ống nối vào, khác với đường kính thật của ống.
• Cấp PN: hai đầu nối phải cùng cấp, hoặc ít nhất cùng bộ lỗ bu lông.
• Đường kính ngoài: quyết định mặt bích có lọt vào hộp bảo vệ hay giá đỡ hay không.
• Vòng tâm lỗ bu lông: đường kính vòng tròn đi qua tâm các lỗ.
• Số lỗ và cỡ bu lông: mặt bích cùng cỡ DN nhưng khác hệ tiêu chuẩn thường khác nhau ở đây.
• Độ dày mặt bích: ảnh hưởng độ cứng và chiều dài bu lông cần dùng.
• Kiểu mặt làm kín: mặt phẳng hoặc mặt có gờ nâng, quyết định loại gioăng.

Với kích thước chi tiết của từng cỡ DN, hãy lấy từ bảng tra của tiêu chuẩn hoặc bản vẽ nhà sản xuất cho đúng dòng hàng, đừng suy từ ảnh hay từ trí nhớ. Ở các cỡ nhỏ, PN10 và PN16 thường dùng cùng bộ lỗ bu lông, nên hai cấp này có thể bắt vào nhau về hình học. Từ cỡ lớn hơn, số lỗ và kích thước bắt đầu khác, và khi đó hai cấp không còn đổi chỗ được.

Một chi tiết nhỏ nhưng hay gây tranh cãi là cách gọi cỡ. DN là cỡ danh nghĩa, còn người xưởng hay nói «phi». Hai cách gọi này không đổi thẳng cho nhau được ở mọi cỡ, nên ghi DN trong đơn đặt hàng và kèm đường kính ngoài ống nếu có.

4. tiêu chuẩn PN16 khác JIS 10K và ANSI thế nào, có lắp lẫn được không?

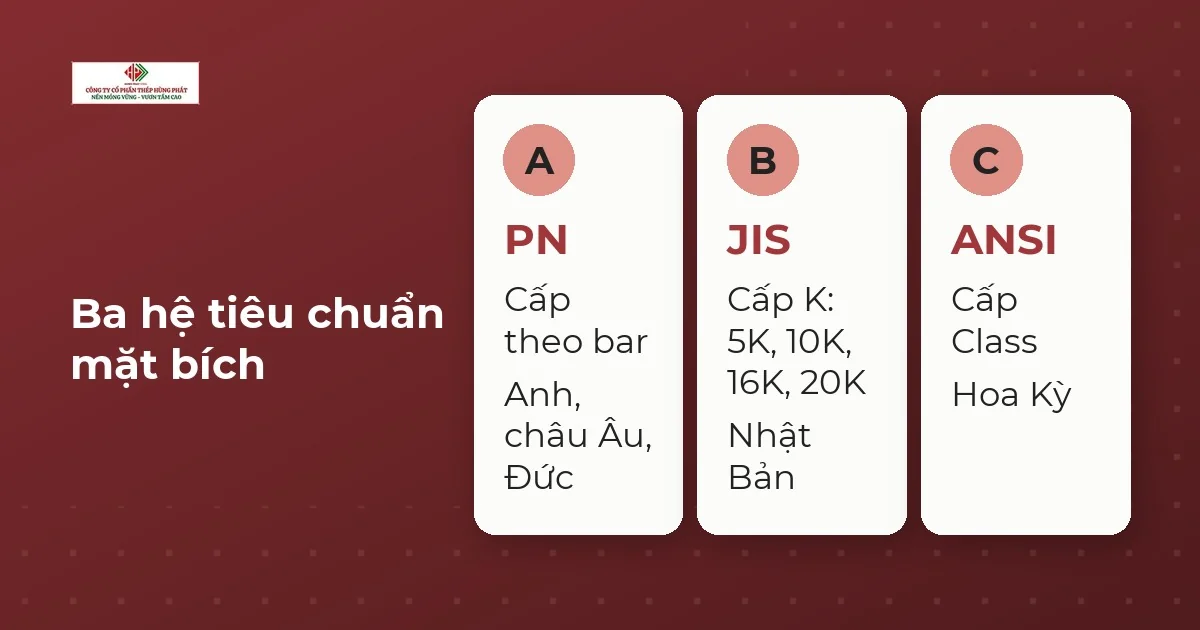

Ba hệ tiêu chuẩn này chia cấp áp suất theo ba cách khác nhau, vì vậy ký hiệu trông giống nhau nhưng kích thước đấu nối thì không. PN là hệ châu Âu tính theo bar. JIS 5K, 10K, 16K, 20K là hệ Nhật Bản. ANSI/ASME dùng cấp «Class» tính theo hệ inch của Mỹ. Nhầm hệ là lỗi mua hàng phổ biến nhất ở nhóm mặt bích.

Nguồn: tổng hợp từ tên gọi chính thức của các hệ tiêu chuẩn, đọc ngày 24/10/2026.

Điểm hay bị nhầm là cho rằng 10K tương đương PN10. Thực tế hai ký hiệu này đo theo hai hệ khác nhau và kích thước đấu nối khác nhau. Nếu van hoặc bơm nhập từ Nhật mang mặt bích JIS 10K, đường ống phía trước nên dùng mặt bích JIS cùng cấp, hoặc chọn mặt bích đổi chuyển. Bạn có thể đọc thêm trong bài về tiêu chuẩn mặt bích JIS 10K, còn thiết bị theo hệ Mỹ thì xem nhóm mặt bích ANSI.

Trường hợp trên một tuyến có cả thiết bị JIS lẫn đường ống PN, giải pháp thường dùng là mặt bích chuyển hệ hoặc gia công mặt bích riêng theo bản vẽ. Hãy gửi bản vẽ hoặc thông số hai đầu nối cho nhà cung cấp trước khi gia công.

5. mặt bích PN16 nên chọn thép hay inox?

Tiêu chuẩn PN16 chỉ quy định kích thước và cấp áp suất, không bắt buộc vật liệu. Vì vậy câu hỏi thép hay inox do môi chất và môi trường lắp đặt quyết định. Mặt bích thép như SS400 rẻ hơn, chịu lực tốt và hợp với nước sạch, khí nén, đường ống trong nhà. Mặt bích inox 304 hoặc 316 giữ bề mặt ổn định trong môi trường ẩm, hoá chất nhẹ hay thực phẩm.

Giữa hai loại inox, 316 chứa thêm molypden nên chống ăn mòn rỗ trong môi trường có clorua tốt hơn 304, đổi lại giá cao hơn. Nếu không có clorua hay axit mạnh, inox 304 thường đã đủ. Tham khảo thêm nhóm mặt bích inox 304, 316 để so quy cách trước khi chọn.

Với mặt bích thép đi ngoài trời, mạ kẽm nhúng nóng là phương án phổ biến để chống gỉ mà vẫn giữ giá hợp lý; có thể xem nhóm mặt bích mạ kẽm.

6. cách chọn và đặt mặt bích PN16 đúng ngay lần đầu?

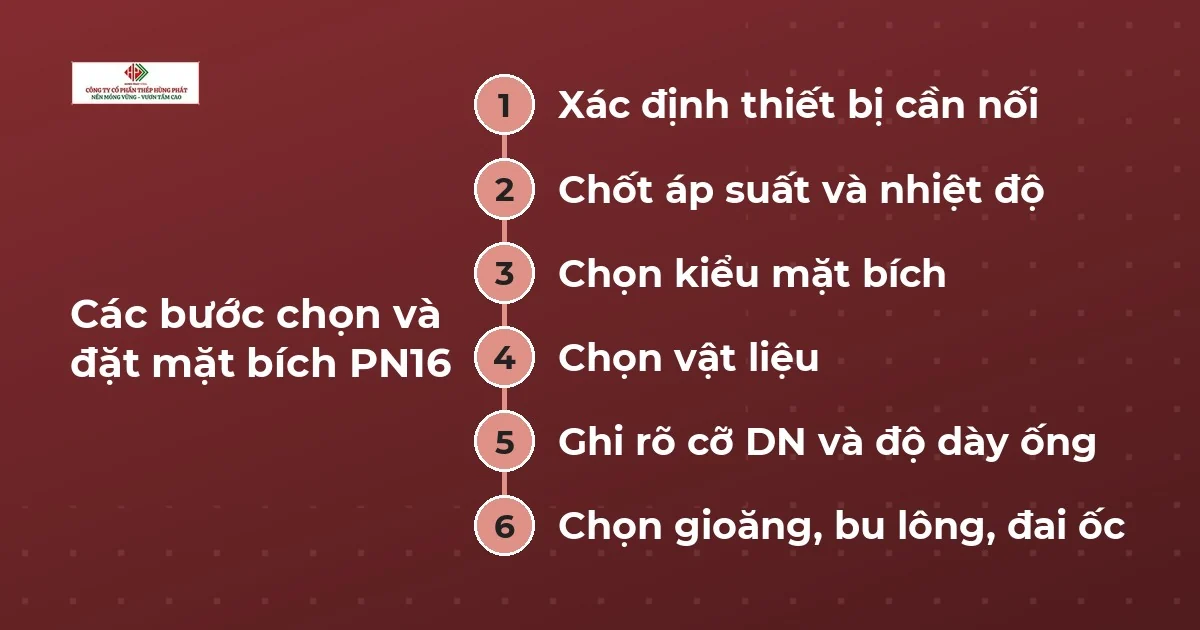

Đơn đặt hàng càng đủ thông tin, khả năng giao sai càng thấp. Các bước dưới đây áp dụng được cho cả mua lẻ lẫn đặt theo dự án.

1. Xác định thiết bị cần nối: xem ký hiệu trên van, bơm, đồng hồ hoặc bản vẽ để biết hệ PN, JIS hay ANSI.
2. Chốt cấp áp suất và nhiệt độ làm việc: cấp PN phải bằng hoặc cao hơn áp suất vận hành, có tính đến nhiệt độ.
3. Chọn kiểu mặt bích: hàn cổ, hàn phẳng (SO), mặt bích mù, mặt bích ren hay mặt bích rỗng, theo cách nối với ống.
4. Chọn vật liệu: thép SS400, thép carbon khác, inox 304 hoặc 316, theo môi chất.
5. Ghi rõ cỡ DN và độ dày ống để mặt bích hàn khớp với đầu ống.
6. Chọn gioăng, bu lông, đai ốc cùng lúc, vì mặt làm kín quyết định loại gioăng.
7. Gửi đơn kèm tiêu chuẩn tham chiếu và yêu cầu chứng từ, rồi nhận phiếu báo giá.

Về kiểu mặt bích, mỗi loại hợp một cách nối. Mặt bích hàn cổ cho đường chịu áp và rung động, mặt bích SO dễ lắp cho tuyến thông dụng, còn mặt bích mù dùng để bịt đầu ống hoặc cửa kiểm tra. Bài mặt bích SO là gì trình bày kiểu hàn phẳng chi tiết hơn, còn nhóm mặt bích mù có sẵn các cỡ để bịt đầu tuyến.

Muốn xem nhanh các cỡ đang bán theo đúng dòng hàng này, bạn có thể vào trang mặt bích PN16. Nhóm mặt bích BS4504 PN10 hữu ích khi hệ thống chạy áp thấp hơn và bạn cần so hai cấp.

7. nhận hàng và lắp mặt bích PN16 cần kiểm những gì?

Phần lớn sự cố rò rỉ ở mối nối mặt bích đến từ khâu lắp, không phải từ bản thân mặt bích. Vì vậy hãy kiểm hàng khi nhận rồi kiểm tiếp lúc siết bu lông. Danh sách sau gom những việc nên làm theo thứ tự.

• Ký hiệu trên mặt bích: kiểm cấp PN, cỡ DN và mác vật liệu dập hoặc khắc trên cạnh.
• Mặt làm kín: không xước sâu, không vết lõm; xước ngang mặt gioăng là nguyên nhân rò phổ biến.
• Lỗ bu lông: thử bắt khớp với mặt bích đối diện hoặc mặt bích thiết bị trước khi hàn.
• Chứng từ: đối chiếu chứng nhận xuất xứ và chất lượng CO-CQ với lô hàng nhận.
• Gioăng và bu lông: đủ số, đúng cỡ, đúng vật liệu so với môi chất.

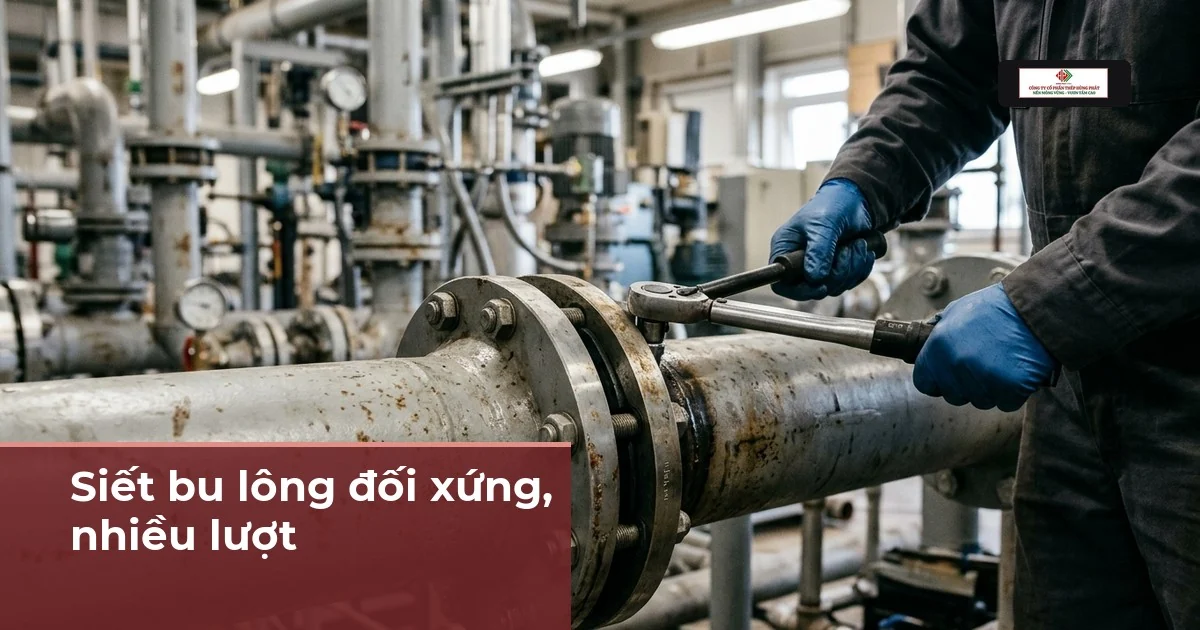

Khi lắp, đặt gioăng vào giữa hai mặt làm kín, vào bu lông bằng tay trước, rồi siết theo thứ tự đối xứng chéo, nhiều lượt với lực tăng dần. Siết một phía đến hết sẽ làm mặt bích lệch và gioăng ép không đều. Sau lượt cuối, kiểm lại sau khi cho hệ thống chạy thử ở áp suất vận hành.

Hàn mặt bích vào ống cũng cần chú ý: giữ hai mặt song song, kiểm vuông góc với trục ống trước khi hàn đính, và hàn đối xứng để tránh cong vênh mặt làm kín. Mặt bích bị cong thì dù siết đúng lực vẫn rò.

8. câu hỏi thường gặp về tiêu chuẩn mặt bích PN16

Mặt bích PN16 chịu được bao nhiêu áp suất?

Cấp danh nghĩa chính là con số đứng sau chữ PN. Áp suất làm việc thật còn tuỳ vật liệu và nhiệt độ môi chất, nhiệt độ càng cao thì áp suất cho phép càng thấp. Với hệ nóng, hãy tra bảng áp suất – nhiệt độ của vật liệu thay vì chỉ nhìn số 16.

PN16 có giống PN10 không?

Không. Hai cấp có áp suất danh nghĩa khác nhau. Ở các cỡ nhỏ, bộ lỗ bu lông của hai cấp thường trùng nên bắt vào nhau được về hình học, nhưng cụm nối chỉ được tính theo cấp thấp hơn. Ở cỡ lớn, kích thước khác nhau và không đổi chỗ được.

Mặt bích PN16 có lắp được với mặt bích JIS 10K không?

Nói chung là không. JIS và PN thuộc hai hệ khác nhau, số lỗ và vòng tâm lỗ có thể lệch. Khi cần nối hai hệ, dùng mặt bích chuyển hoặc đặt gia công theo bản vẽ hai đầu nối.

Mặt bích PN16 làm bằng vật liệu gì?

Tiêu chuẩn không ép một vật liệu cụ thể. Thực tế gặp thép SS400, thép carbon, inox 304 và inox 316. Chọn theo môi chất, môi trường và ngân sách; môi trường ẩm hay hoá chất nhẹ nghiêng về inox.

Đặt mặt bích PN16 cần cung cấp những thông tin gì?

Cần cỡ DN, cấp PN, kiểu mặt bích, vật liệu, tiêu chuẩn tham chiếu và số lượng. Gửi thêm bản vẽ hoặc ký hiệu thiết bị cần nối thì nhà cung cấp kiểm được nhanh và hạn chế giao sai.

Có cần chứng từ CO-CQ khi mua mặt bích không?

Công trình nghiệm thu thường đòi chứng nhận xuất xứ và chất lượng đi kèm lô hàng. Hãy nêu yêu cầu này ngay trong đơn để nhà cung cấp chuẩn bị đúng bộ chứng từ.
