Tiêu Chuẩn Ống Thép API 5L

Ống thép API 5L là dòng ống thép đường ống được sản xuất theo tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API), chuyên dùng để vận chuyển dầu, khí tự nhiên, nước và các lưu chất trong hệ thống đường ống công nghiệp. Tiêu chuẩn API 5L quy định các yêu cầu về vật liệu, cơ tính, phương pháp sản xuất, kích thước, kiểm tra và nghiệm thu nhằm đáp ứng điều kiện vận hành của từng hệ thống.

Tiêu chuẩn ống thép API 5L là gì?

Phạm vi áp dụng

API 5L có tên tiếng Anh là Specification for Line Pipe, áp dụng cho ống thép đúc và ống thép hàn sử dụng trong hệ thống vận chuyển dầu khí và các đường ống liên quan.
Sản phẩm được lựa chọn theo áp suất làm việc, nhiệt độ, môi trường vận chuyển, đường kính và chiều dày thành ống.

Đặc điểm của ống thép API 5L

Ống thép API 5L được kiểm soát về thành phần hóa học, giới hạn chảy, độ bền kéo, độ giãn dài và chất lượng chế tạo.
Tùy cấp yêu cầu, sản phẩm còn phải đáp ứng các phép thử va đập, kiểm tra không phá hủy và yêu cầu truy xuất nguồn gốc vật liệu.

Phân biệt API 5L với ống thép thông thường

Ống thép API 5L được thiết kế theo yêu cầu của hệ thống đường ống vận chuyển, trong khi nhiều loại ống thép kết cấu hoặc ống thép dân dụng chủ yếu phục vụ mục đích xây dựng, cơ khí và dẫn nước thông thường.
Vì vậy, không thể chỉ căn cứ vào đường kính hoặc độ dày để xác định một sản phẩm có đạt API 5L hay không; cần kiểm tra đúng mác thép, cấp PSL và hồ sơ chất lượng.

Tra cứu và tải về tiêu chuẩn API 5L tại đây

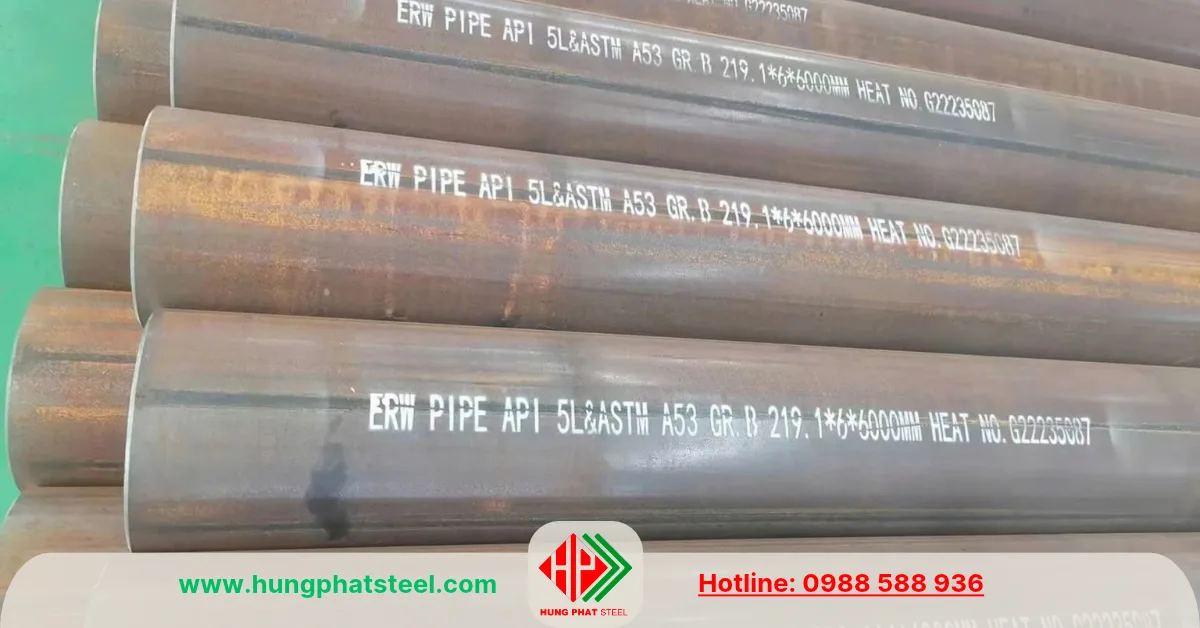

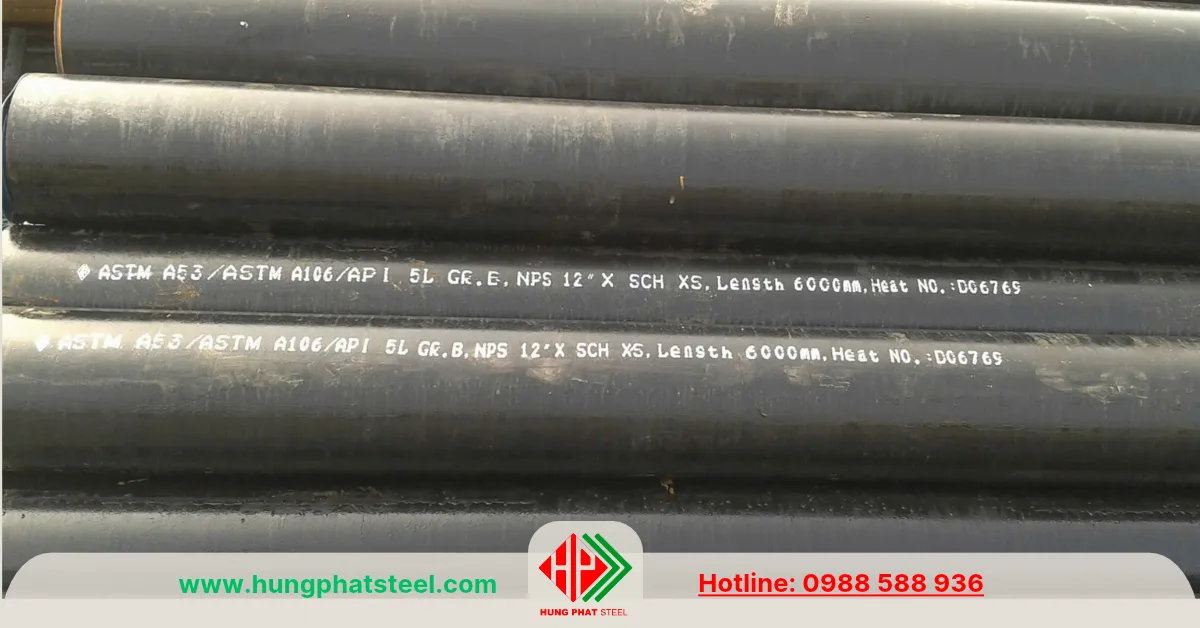

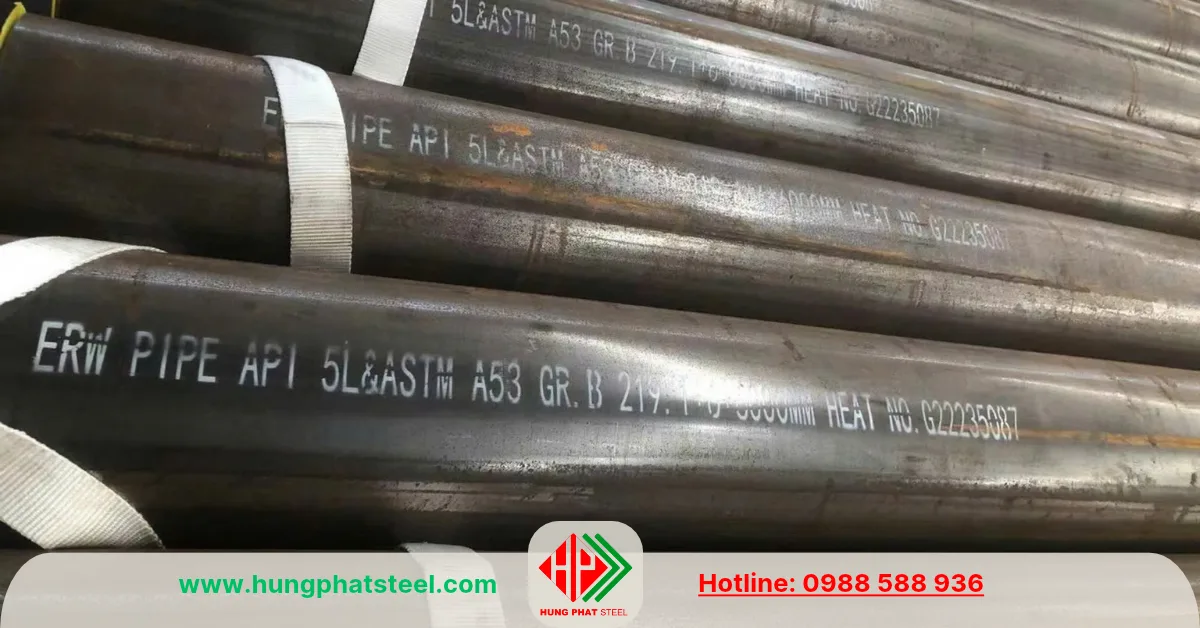

Hình ảnh ống thép tiêu chuẩn API5L

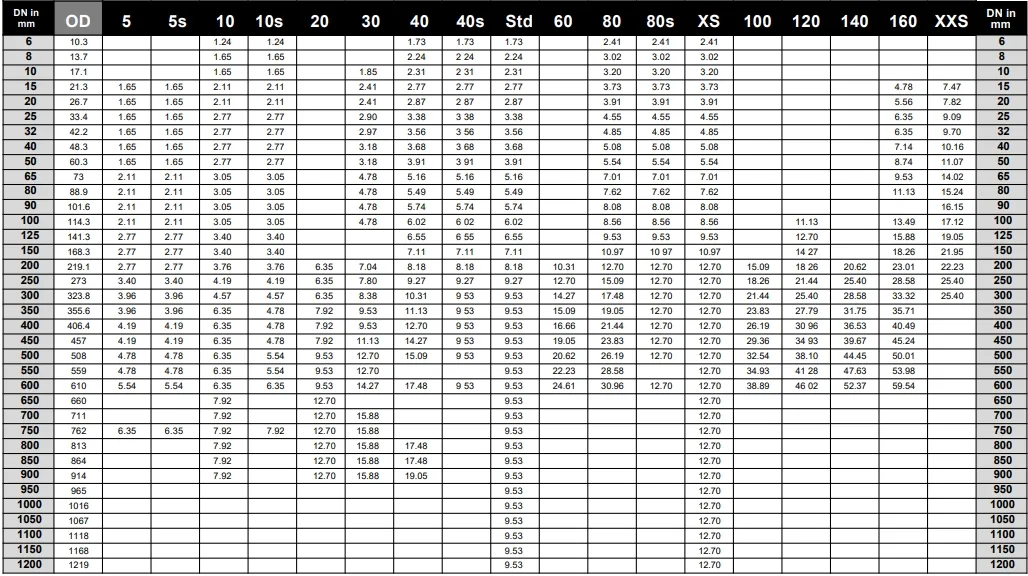

Quy cách và kích thước ống thép API 5L

Đường kính ngoài và chiều dày

Ống thép tiêu chuẩn API 5L có nhiều kích thước từ đường kính nhỏ đến đường kính lớn, tùy phương pháp sản xuất và năng lực của nhà máy.
Chiều dày thành ống được lựa chọn theo yêu cầu thiết kế, áp suất, tải trọng, môi trường vận hành và tiêu chuẩn dự án.

Các quy định chính trong tiêu chuẩn API 5L

Tiêu chuẩn API 5L quy định các yêu cầu kỹ thuật đối với ống thép sử dụng trong hệ thống vận chuyển dầu, khí tự nhiên và các lưu chất trong ngành công nghiệp năng lượng. Các quy định chính bao gồm mác thép, thành phần hóa học, cơ tính, phương pháp sản xuất, kiểm tra chất lượng, thử nghiệm, ký hiệu nhận dạng và truy xuất nguồn gốc.

1. Quy định về mác thép

API 5L phân loại ống thép theo các cấp như Gr A25, Gr A, Gr B, X42, X46, X52, X56, X60, X65, X70 và X80. Mỗi cấp thép có yêu cầu riêng về giới hạn chảy, độ bền kéo và thành phần hóa học. Mác thép được lựa chọn theo áp lực thiết kế, điều kiện vận hành và yêu cầu kỹ thuật của đường ống.

Mác thép	ksi	MPa
API 5L Gr A25	25 ksi	172 MPa
API 5L Gr A	30 ksi	207 MPa
API 5L Gr B	35 ksi	241 MPa
API 5L X42	42 ksi	290 MPa
API 5L X46	46 ksi	317 MPa
API 5L X52	52 ksi	359 MPa
API 5L X56	56 ksi	386 MPa
API 5L X60	60 ksi	414 MPa
API 5L X65	65 ksi	448 MPa
API 5L X70	70 ksi	483 MPa
API 5L X80	80 ksi	552 MPa

Lưu ý: Bảng trên thể hiện giới hạn chảy tối thiểu danh nghĩa để nhận biết cấp thép; giá trị yêu cầu chính thức cần đối chiếu đúng phiên bản API 5L, cấp sản phẩm PSL1/PSL2, chiều dày và điều kiện giao hàng.

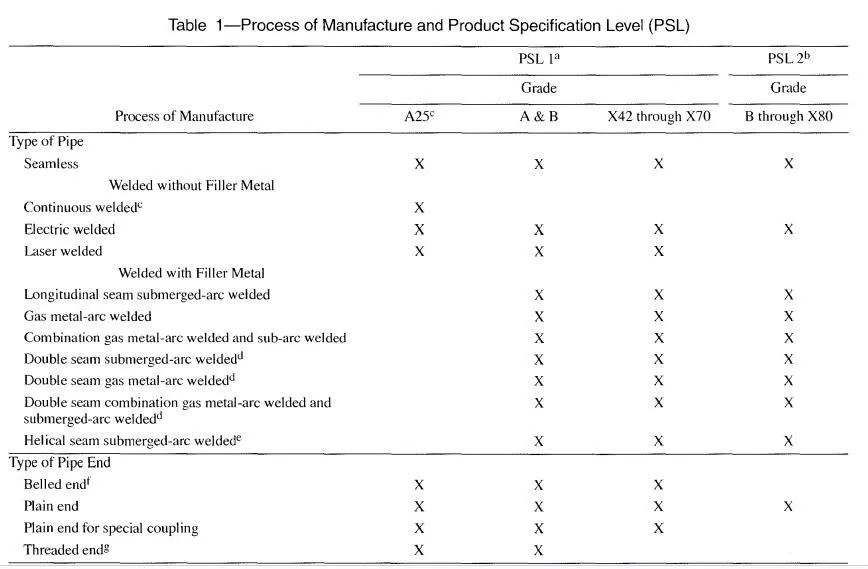

2. Quy định về cấp chất lượng PSL1 và PSL2

API 5L chia sản phẩm thành hai cấp yêu cầu kỹ thuật:

API 5L PSL1

PSL1 là cấp yêu cầu kỹ thuật cơ bản của tiêu chuẩn. Sản phẩm được kiểm soát các chỉ tiêu hóa học, cơ tính và kích thước theo mác thép đã đặt hàng. PSL1 được sử dụng trong các hệ thống đáp ứng yêu cầu thiết kế và điều kiện vận hành tương ứng.

API 5L PSL2

PSL2 có yêu cầu kỹ thuật chặt chẽ hơn PSL1 về nhiều nội dung, bao gồm thành phần hóa học, đương lượng carbon, cơ tính, độ dai va đập và kiểm tra không phá hủy theo phạm vi áp dụng. PSL2 thường được chỉ định cho các dự án có yêu cầu kiểm soát vật liệu nghiêm ngặt.

PSL2 thường được yêu cầu đối với các dự án có điều kiện kỹ thuật nghiêm ngặt. Việc lựa chọn PSL1 hay PSL2 phải căn cứ vào hồ sơ thiết kế và yêu cầu đặt hàng.

3. Quy định về thành phần hóa học

Tiêu chuẩn quy định giới hạn các nguyên tố như carbon (C), mangan (Mn), silic (Si), phosphor (P), lưu huỳnh (S) và các nguyên tố hợp kim liên quan. Giới hạn cụ thể phụ thuộc vào mác thép, cấp PSL, phương pháp sản xuất và chiều dày thành ống.

Thành phần hóa học ảnh hưởng trực tiếp đến độ bền, độ dẻo, khả năng hàn và tính phù hợp của ống thép với môi trường sử dụng.

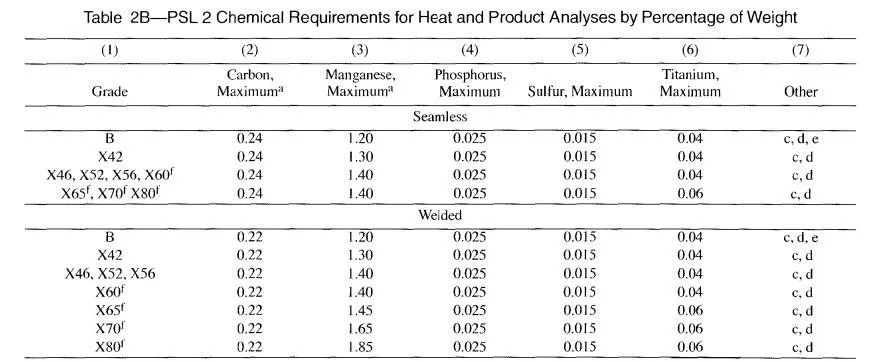

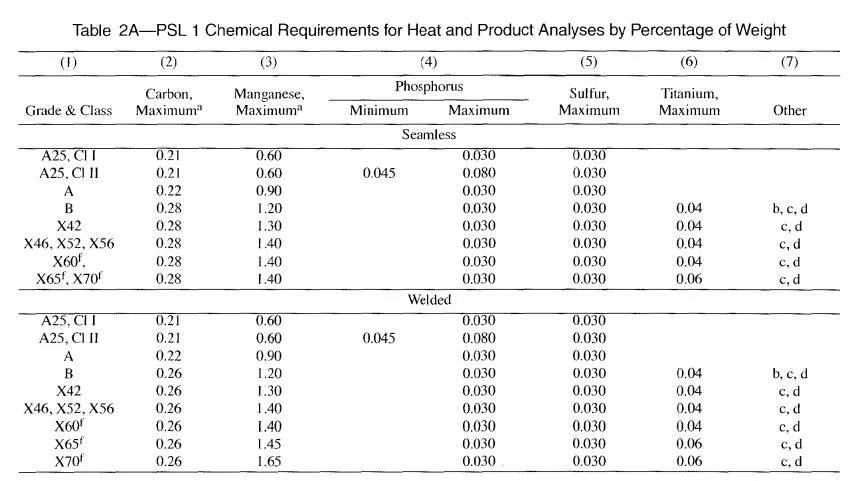

Thành phần hóa học ống thép tiêu chuẩn API 5L

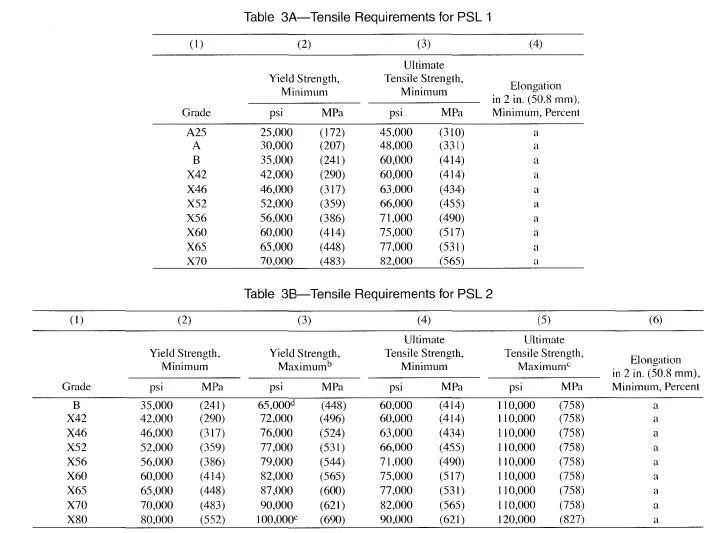

4. Quy định về cơ tính

Ống thép API 5L phải đáp ứng các yêu cầu cơ tính tương ứng với cấp thép được đặt hàng, bao gồm giới hạn chảy, độ bền kéo và độ giãn dài. Một số sản phẩm còn phải đáp ứng yêu cầu về độ dai va đập hoặc độ cứng theo cấp PSL và điều kiện sử dụng cụ thể.

Không thể chỉ dựa vào tên mác thép để kết luận ống phù hợp với mọi mức áp lực; việc tính toán còn phụ thuộc vào đường kính ngoài, chiều dày, nhiệt độ, môi trường và hệ số thiết kế.

5. Quy định về phương pháp sản xuất

API 5L áp dụng cho cả ống thép đúc và ống thép hàn. Các phương pháp sản xuất có thể bao gồm:

Ống thép đúc (Seamless) được tạo hình từ phôi thép không có đường hàn dọc thân ống. Loại này được sử dụng trong nhiều hệ thống đường ống công nghiệp, tùy thuộc vào kích thước và cấp vật liệu có sẵn.
Ống thép hàn điện trở (ERW/HFW) được tạo hình từ thép cuộn hoặc thép tấm rồi hàn dọc thân ống. Phương pháp này phù hợp với nhiều quy cách đường kính và chiều dày khác nhau.
Ống thép hàn hồ quang chìm dọc (LSAW) thường được sản xuất từ thép tấm, phù hợp với các đường ống có đường kính lớn và yêu cầu kỹ thuật của dự án.
Ống thép hàn hồ quang chìm xoắn (SSAW) được tạo hình từ thép cuộn theo đường xoắn ốc. Sản phẩm được sử dụng trong các hệ thống đường ống có quy cách phù hợp với phương pháp sản xuất này.

Phương pháp sản xuất phải phù hợp với yêu cầu của tiêu chuẩn, mác thép, kích thước và cấp PSL được đặt hàng.

6. Quy định về kiểm tra và thử nghiệm

Tùy loại ống và cấp PSL, các yêu cầu kiểm tra có thể bao gồm phân tích thành phần hóa học, thử kéo, thử va đập khi áp dụng, thử thủy lực, kiểm tra kích thước, kiểm tra ngoại quan và kiểm tra không phá hủy mối hàn hoặc thân ống.

Các phương pháp kiểm tra không phá hủy có thể bao gồm siêu âm, chụp bức xạ hoặc những phương pháp phù hợp khác theo yêu cầu của tiêu chuẩn và đơn hàng. Tần suất, phạm vi kiểm tra và tiêu chí chấp nhận phải được xác định theo phiên bản API 5L áp dụng.

7. Quy định về kích thước và dung sai

API 5L quy định các yêu cầu liên quan đến đường kính ngoài, chiều dày thành ống, độ oval, độ thẳng, chiều dài và dung sai kích thước. Các giới hạn cụ thể phụ thuộc vào kích thước danh nghĩa, cấp sản phẩm và điều kiện đặt hàng.

Khi mua ống thép API 5L, cần xác định đầy đủ đường kính ngoài, chiều dày, chiều dài và dung sai yêu cầu thay vì chỉ ghi mác thép.

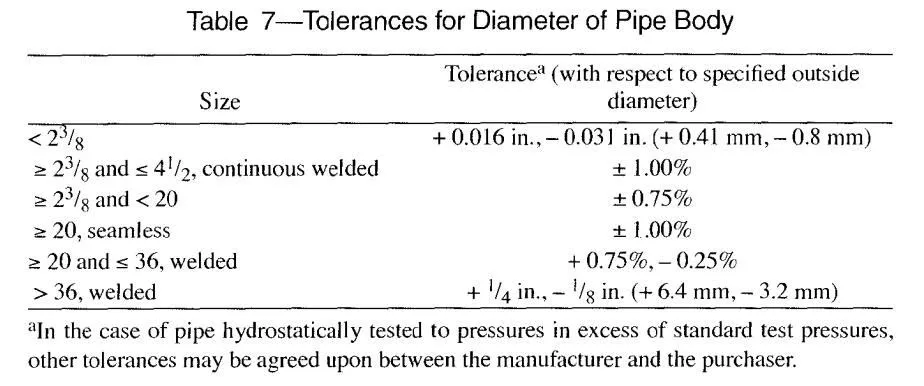

Bảng dung sai đường kính thân ống

Dung sai đường kính thân ống theo API 5L

(bản dịch tiếng Việt)

Kích cỡ	Dung sai (đối với đường kính ngoài được chỉ định)
< 2³/₈	+ 0,016 inch, − 0,031 inch (+ 0,41 mm, − 0,8 mm)
≥ 2³/₈ và ≤ 4¹/₂, ống hàn	± 1,00%
≥ 2³/₈ và < 20	± 0,75%
≥ 20, ống đúc	± 1,00%
≥ 20 và ≤ 36, ống hàn	+ 0,75%, − 0,25%
> 36, ống hàn	+ ¹/₄ in., − ¹/₈ in. (+ 6,4 mm, − 3,2 mm)

Trong trường hợp ống được thử nghiệm thủy tĩnh ở áp suất vượt quá áp suất thử nghiệm tiêu chuẩn, các dung sai khác có thể được thỏa thuận giữa nhà sản xuất và người mua.

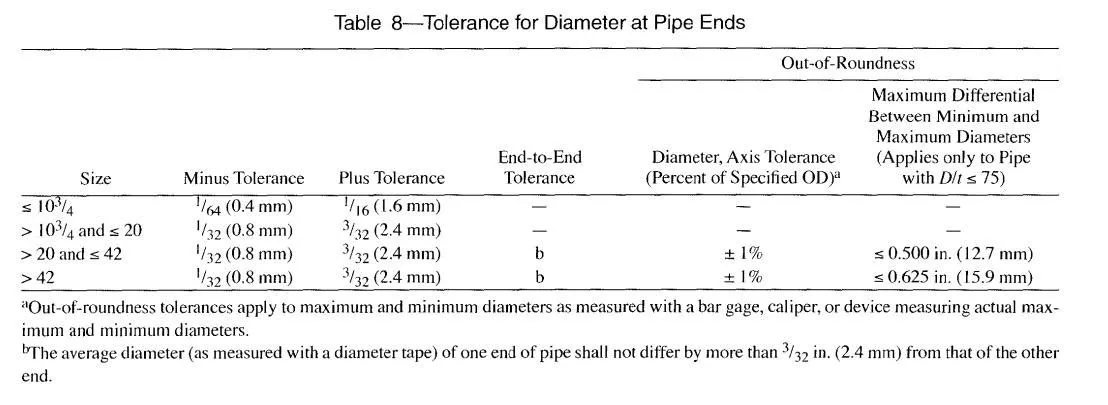

Dung sai đường kính tại đầu ống

(Bản dịch tiếng Việt)

Kích thước	Dung sai âm	Dũng sai dương	Dung sai đầu này so với đầu kia	Độ xoáy hình tròn:
Kích thước	Dung sai âm	Dũng sai dương	Dung sai đầu này so với đầu kia	Dung sai trục quay đường kính (% của quy định OD) a	Độ lệch tối đa giữa đường kính nhỏ nhất và lớn nhất (Chỉ áp dụng cho ống có D/t ≤ 75)
≤ 10³/₄	¹/₆₄ (0,4 mm)	¹/₁₆ (1,6 mm)	—	—	—
> 10³/₄ và ≤ 20	¹/₃₂ (0,8 mm)	³/₃₂ (2,4 mm)	—	—	—
> 20 và ≤ 42	¹/₃₂ (0,8 mm)	³/₃₂ (2,4 mm)	b	± 1%	≤ 0,500 inch (12,7 mm)
> 42	¹/₃₂ (0,8 mm)	³/₃₂ (2,4 mm)	b	± 1%	≤ 0,625 inch (15,9 mm)

a Dung sai độ lệch hình tròn (Out-of-roundness) áp dụng cho đường kính lớn nhất và nhỏ nhất được đo bằng thước đo thanh (bar gage), thước kẹp (caliper) hoặc thiết bị đo đường kính thực tế lớn nhất và nhỏ nhất.
b Đường kính trung bình (bằng thước dây đo đường kính) của một ống đầu không bị trôi quá ³/₃₂ in. (2,4 mm) nên đầu ống quay lại.

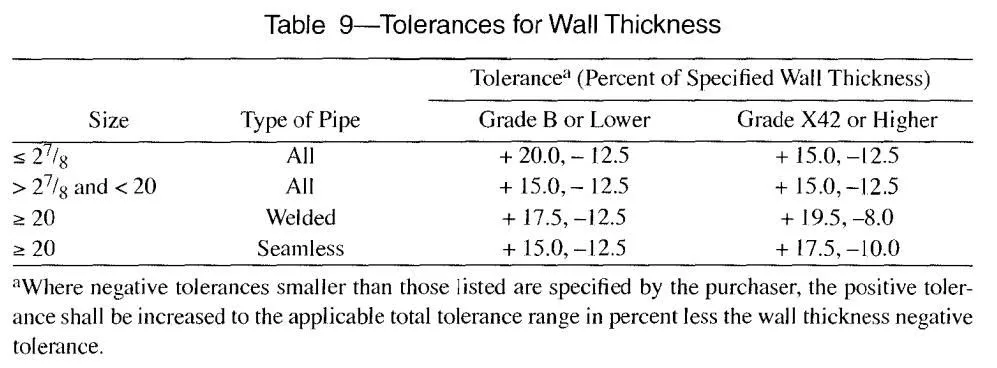

Dung sai về độ dày thành ống

Bản dịch tiếng Việt

Kích cỡ	Loại ống	Dung sai (Phần trăm độ dày thành quy định):
Kích cỡ	Loại ống	Cấp B hoặc thấp hơn	Cấp X42 trở lên
≤ 2⁷/₈	Tất cả	+ 20,0, − 12,5	+ 15,0, − 12,5
> 2⁷/₈ và < 20	Tất cả	+ 15,0, − 12,5	+ 15,0, − 12,5
≥ 20	Ống hàn	+ 17,5, − 12,5	+ 19,5, − 8,0
≥ 20	Ống đúc	+ 15,0, − 12,5	+ 17,5, − 10,0

Trường hợp người mua quy định dung sai âm nhỏ hơn các giá trị đã nêu, thìSai số cho phép dương sẽ được tăng lên đến phạm vi sai số cho phép tổng thể tính bằng phần trăm trừ đi sai số cho phép âm của độ dày thành.

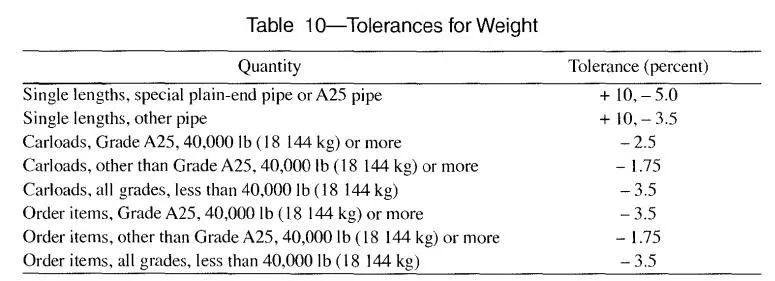

Dung sai trọng lượng

Bản dịch tiếng Việt

Số lượng (Quantity)	Dung sai (%)
Từng cây đơn lẻ, ống đầu bằng đặc biệt hoặc ống rung A25	+ 10, − 5,0
Từng cây đơn lẻ, các loại ống khác (Độ dài đơn, ống khác)	+ 10, − 3,5
Carloads, Grade A25, từ 40.000 lb (18 144 kg) trở lên	− 2,5
Carloads, các cấp khác ngoài A25, từ 40.000 lb (18 144 kg) trở lên	− 1,75
Carloads, Tất cả các cấp, dưới 40.000 lb (18 144 kg)	− 3,5
Hạng mục đơn hàng, Grade A25, từ 40.000 lb (18 144 kg) trở lên	− 3,5
Hạng mục đơn hàng, các cấp khác ngoài A25, từ 40.000 lb (18 144 kg) trở lên	− 1,75
Hạng mục đơn hàng, tất cả các cấp, dưới 40.000 lb (18 144 kg)	− 3,5

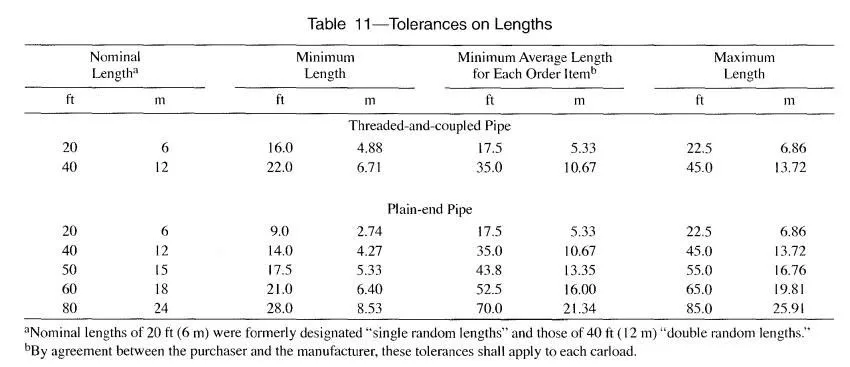

Dung sai chiều dài

Chiều dài danh nghĩa		Chiều dài tối thiểu		Chiều dài trung bình tối thiểu. Cho mỗi hạng mục đơn hàng		Chiều dài tối đa
(ft)	(m)	(ft)	(m)	(ft)	(m)	(ft)	(m)
Ống ren và măng sông (Ống nối ren)
20	6	16.0	4,88	17,5	5.33	22,5	6,86
40	12	22.0	6,71	35.0	10,67	45.0	13,72
Đầu bằng
20	6	9.0	2,74	17,5	5.33	22,5	6,86
40	12	14.0	4,27	35.0	10,67	45.0	13,72
50	15	17,5	5.33	43,8	13,35	55.0	16,76
60	18	21.0	6,40	52,5	16:00	65.0	19,81
80	24	28.0	8,53	70.0	21,34	85.0	25,91

a Chiều dài danh nghĩa 20 ft (6 m) trước đây được gọi là “chiều dài ngẫu nhiên đơn” (độ dài ngẫu nhiên đơn) và chiều dài 40 ft (12 m) được gọi là “chiều dài ngẫu nhiên đôi” (độ dài ngẫu nhiên gấp đôi).
b Theo sự đồng ý giữa người mua và nhà sản xuất, những dung sai này sẽ được áp dụng cho từng lô hàng để tải xe/xe tải (carload).

Ngoài các bảng dụng sai trên, API 5L còn quy định nhiều hạng mục quan trọng như thành phần hóa học, cơ tính, giới hạn chảy, độ bền kéo, độ giãn dài, phương pháp sản xuất, quy trình hàn, thử nghiệm thủy lực, kiểm tra không phá hủy (NDT), chất lượng bề mặt, đánh dấu sản phẩm và truy xuất nguồn gốc. Những yêu cầu này nhằm bảo đảm ống thép đáp ứng điều kiện vận hành, khả năng chịu áp lực và độ an toàn trong hệ thống đường ống dẫn dầu khí.

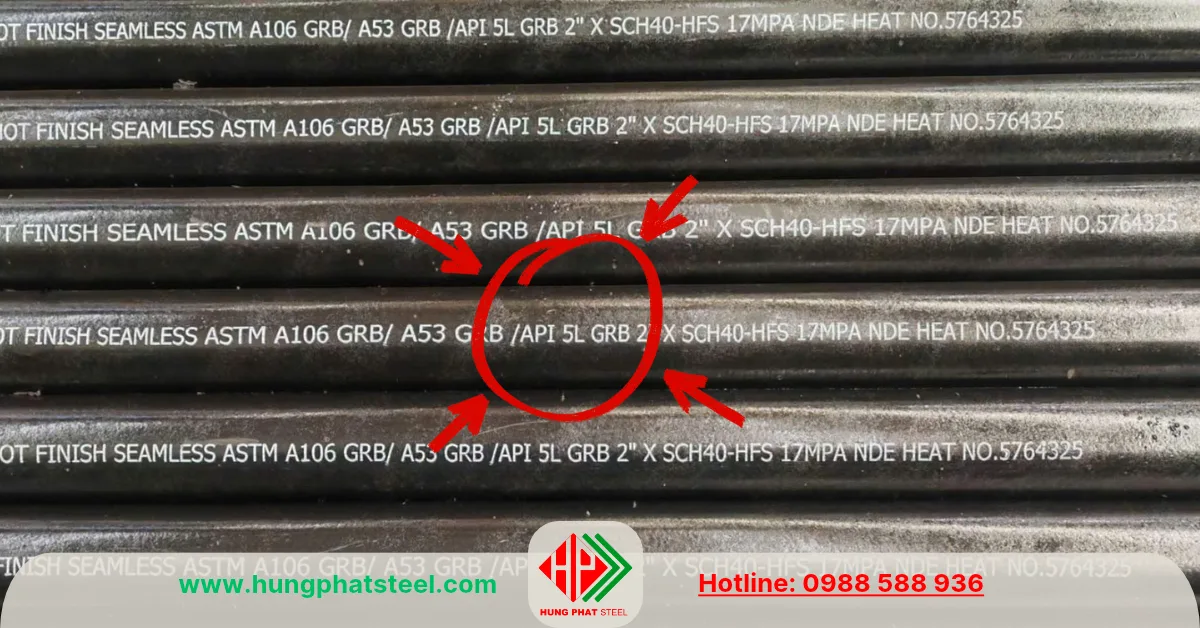

8. Quy định về ký hiệu và truy xuất nguồn gốc

Ống thép phải được nhận dạng theo các yêu cầu đánh dấu áp dụng, thường bao gồm tên hoặc nhãn hiệu nhà sản xuất, tiêu chuẩn API 5L, mác thép, cấp PSL và các thông tin liên quan theo đơn hàng. Hồ sơ chất lượng cần thể hiện khả năng liên kết sản phẩm với kết quả thử nghiệm vật liệu và cơ tính tương ứng.

Nếu sản phẩm mang dấu API Monogram, việc sử dụng dấu này phải tuân thủ chương trình cấp phép của API; không thể chỉ dựa vào dòng chữ API 5L trên thân ống để xác nhận nhà sản xuất được cấp phép.

Lưu ý: API đã công bố phiên bản API Specification 5L, ấn bản thứ 47 vào tháng 6/2026. Khi lập hồ sơ kỹ thuật hoặc đặt mua ống thép, cần xác định đúng phiên bản tiêu chuẩn mà dự án yêu cầu, vì không phải mọi đơn hàng đều tự động áp dụng phiên bản mới nhất.

Kiểm tra chất lượng và chứng chỉ ống API 5L

Ống thép API 5L cần được kiểm tra theo yêu cầu của tiêu chuẩn và đơn đặt hàng.
Các hạng mục có thể bao gồm phân tích thành phần hóa học, thử kéo, thử va đập khi áp dụng, kiểm tra kích thước, kiểm tra ngoại quan, thử thủy lực và kiểm tra không phá hủy.
Hồ sơ chất lượng cần thể hiện đúng thông tin sản phẩm, mác thép, cấp PSL, số mẻ luyện, kết quả thử nghiệm và khả năng truy xuất nguồn gốc.
Việc sử dụng dấu API Monogram chỉ được áp dụng khi nhà sản xuất và cơ sở sản xuất đáp ứng các điều kiện cấp phép tương ứng; không nên mặc định mọi ống ghi API 5L đều được phép mang dấu này.

Ứng dụng của ống thép API 5L

Ống thép API 5L được sử dụng trong đường ống vận chuyển dầu thô, khí tự nhiên, sản phẩm dầu khí, nước công nghiệp và các hệ thống đường ống thuộc dự án năng lượng.
Sản phẩm cũng có thể được sử dụng trong các công trình hạ tầng và công nghiệp khi thiết kế yêu cầu đúng tiêu chuẩn này.
Việc chọn mác thép và cấp PSL phải dựa trên điều kiện vận hành thực tế, bao gồm áp suất, nhiệt độ, môi trường ăn mòn, yêu cầu hàn nối và tiêu chuẩn thiết kế của toàn hệ thống.

Lưu ý khi lựa chọn ống thép API 5L

Khi mua ống thép API 5L, cần kiểm tra đầy đủ tiêu chuẩn và phiên bản áp dụng, mác thép, PSL1 hoặc PSL2, đường kính ngoài, chiều dày, phương pháp sản xuất, kiểu đầu ống và hồ sơ kiểm tra.
Với dự án dầu khí hoặc công trình yêu cầu kỹ thuật cao, cần đối chiếu các thông số này với bản vẽ, yêu cầu của chủ đầu tư và tiêu chuẩn thiết kế.
Đối với ống API 5L, việc xác nhận mác thép, quy cách và hồ sơ chất lượng theo từng lô hàng là cơ sở để lựa chọn sản phẩm phù hợp với hệ thống đường ống và yêu cầu của công trình.
