Mặt Bích: Tổng Quan Các Loại, Tiêu Chuẩn và Ứng Dụng Chi Tiết

Trong các hệ thống đường ống công nghiệp hiện đại, mặt bích đóng vai trò không thể thiếu, là giải pháp kết nối linh hoạt và an toàn cho các đoạn ống, van, máy bơm hoặc thiết bị khác. Sự lựa chọn đúng loại mặt bích không chỉ đảm bảo hiệu suất vận hành mà còn quyết định đến tuổi thọ và độ an toàn của toàn bộ hệ thống. Với kinh nghiệm lâu năm trong ngành thép, Thép Hùng Phát sẽ cung cấp cái nhìn tổng quan chi tiết về các loại mặt bích phổ biến, tiêu chuẩn kỹ thuật và ứng dụng thực tế của chúng, giúp quý khách hàng đưa ra quyết định tối ưu nhất.

Mặt Bích Là Gì? Vai Trò Quan Trọng Trong Hệ Thống Đường Ống Công Nghiệp

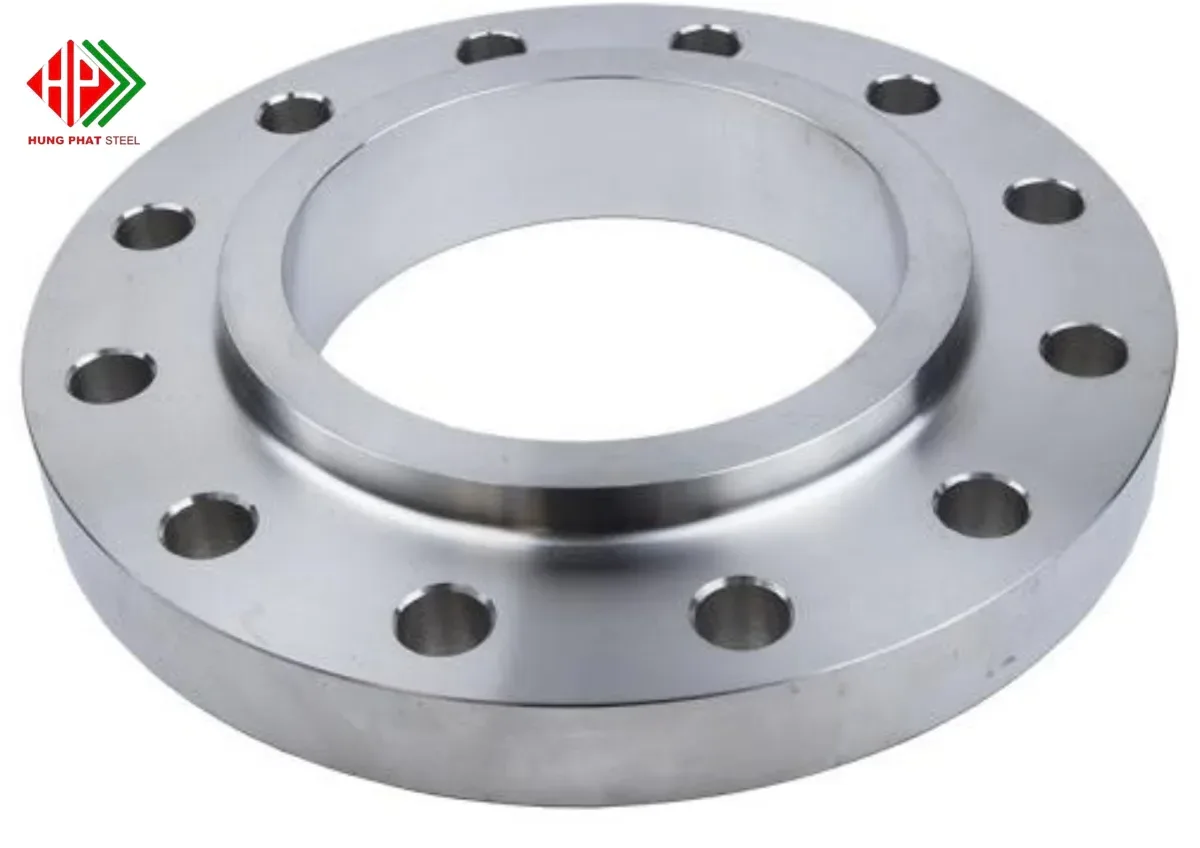

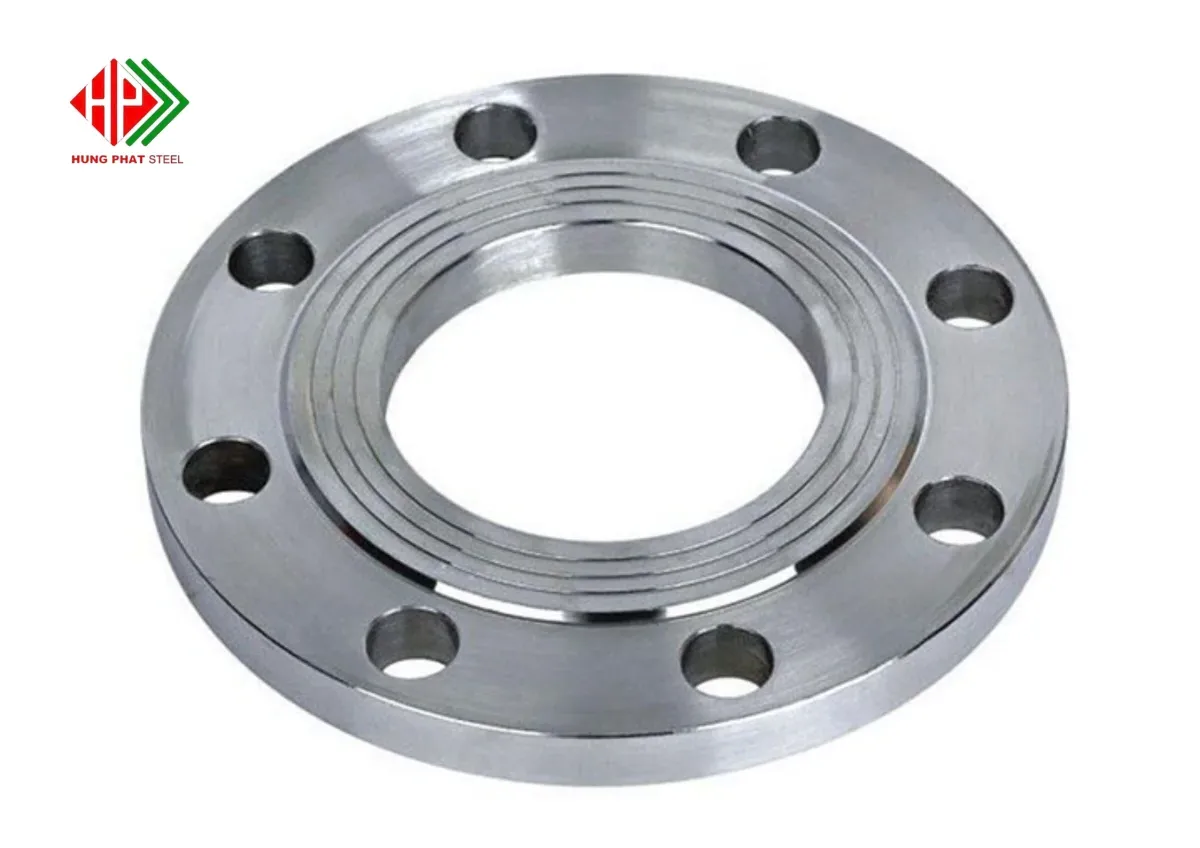

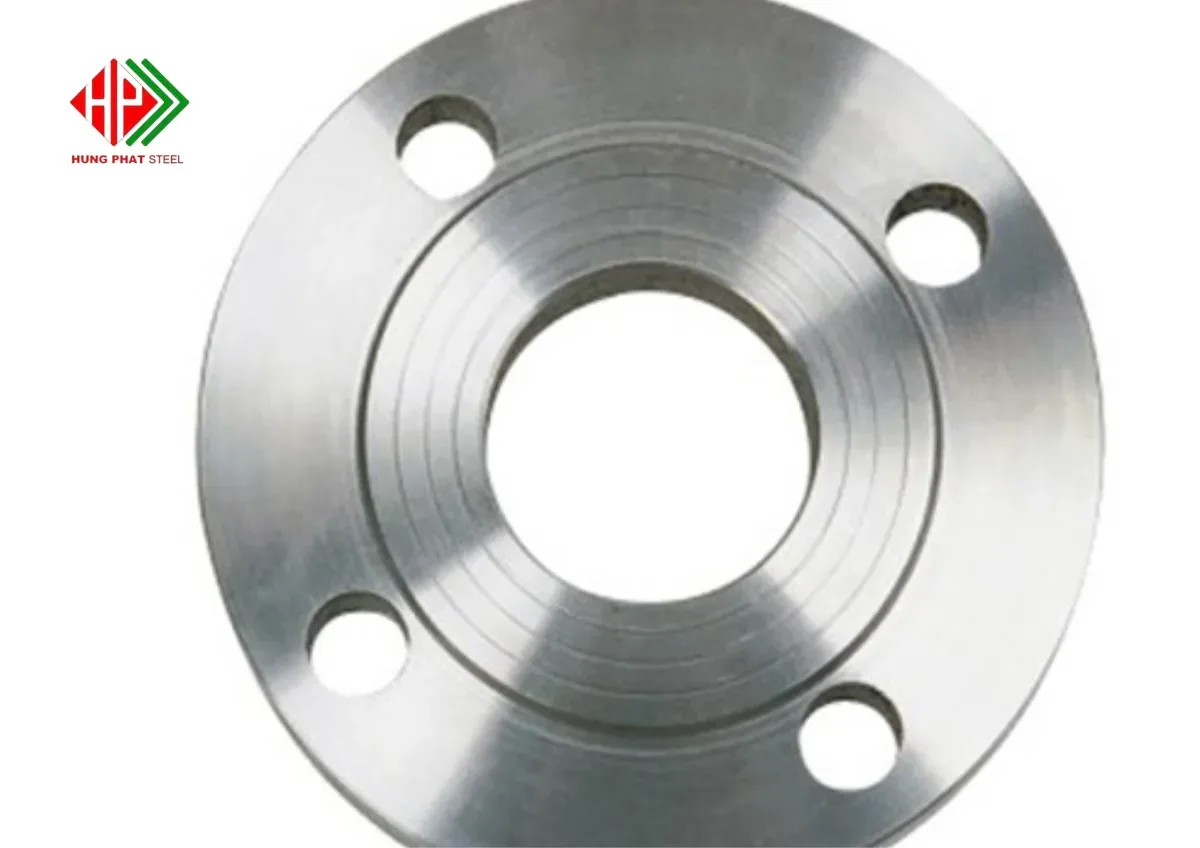

Mặt bích (tiếng Anh là Flange) là một phụ kiện cơ khí có hình dạng tròn hoặc vuông, được thiết kế với các lỗ bắt bu lông xung quanh chu vi. Chức năng chính của mặt bích là tạo ra một điểm kết nối chắc chắn giữa hai đoạn ống, hoặc giữa ống và các thiết bị khác như van, máy bơm, bồn chứa, thông qua việc siết chặt các bu lông và sử dụng gioăng làm kín. Ngoài ra, mặt bích cũng được sử dụng để bịt kín đầu đường ống, ngăn chặn dòng chảy lưu thông, thường được gọi là mặt bích mù.

Mặt bích là một trong những phương pháp kết nối được ưa chuộng nhất trong ngành công nghiệp đường ống, chỉ đứng sau phương pháp hàn. Lý do là bởi nó mang lại nhiều lợi ích vượt trội:

• Dễ dàng lắp đặt và tháo rời: Việc kết nối bằng bu lông giúp quá trình lắp đặt ban đầu diễn ra nhanh chóng, đồng thời thuận tiện cho việc tháo rời khi cần bảo trì, sửa chữa hoặc thay thế thiết bị. Đây là một trong những công dụng của mặt bích được đánh giá cao.
• Linh hoạt trong bảo trì: Khi có sự cố hoặc cần kiểm tra định kỳ, kỹ thuật viên có thể dễ dàng tách rời các mối nối mặt bích mà không cần cắt bỏ đường ống, giúp tiết kiệm thời gian và chi phí.
• Độ kín khít cao: Khi được lắp đặt đúng cách với gioăng làm kín phù hợp, mặt bích đảm bảo ngăn ngừa rò rỉ lưu chất hiệu quả, an toàn cho hệ thống và môi trường.
• Khả năng chịu áp lực và nhiệt độ: Tùy thuộc vào loại và vật liệu, mặt bích có thể chịu được dải áp lực và nhiệt độ làm việc rất rộng, từ -20°C đến 250°C hoặc cao hơn đối với các ứng dụng đặc biệt.

Các Tiêu Chuẩn Mặt Bích Phổ Biến Hiện Nay

Để đảm bảo tính tương thích và an toàn cho hệ thống, việc sản xuất và sử dụng mặt bích phải tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt. Các tiêu chuẩn mặt bích này quy định chi tiết về kích thước, áp lực làm việc, vật liệu, bề mặt hoàn thiện và các thông số kỹ thuật khác. Việc hiểu rõ các mặt bích tiêu chuẩn là cực kỳ quan trọng khi thiết kế và lắp đặt hệ thống.

• Tiêu chuẩn ANSI/ASME (Mỹ): Đây là một trong những tiêu chuẩn phổ biến nhất trên thế giới, đặc biệt trong ngành dầu khí, hóa chất. ANSI B16.5 và ASME B16.47 là hai tiêu chuẩn chính cho mặt bích. Áp lực làm việc được phân loại theo Class (150, 300, 600, 900, 1500, 2500).
• Tiêu chuẩn JIS (Nhật Bản): Được sử dụng rộng rãi tại các nước Châu Á, bao gồm Việt Nam. Tiêu chuẩn JIS B2220 quy định về mặt bích thép. Áp lực làm việc được phân loại theo K (5K, 10K, 16K, 20K).
• Tiêu chuẩn DIN (Đức/Châu Âu): Phổ biến tại Châu Âu và một số khu vực khác. Tiêu chuẩn DIN EN 1092-1 quy định về mặt bích thép. Áp lực làm việc được phân loại theo PN (PN6, PN10, PN16, PN25, PN40).
• Tiêu chuẩn BS (Anh): Tương tự như DIN, tiêu chuẩn BS EN 1092-1 cũng được sử dụng ở Anh và một số quốc gia khác.

Kích thước mặt bích phổ biến trên thị trường thường dao động từ DN15 đến DN1000, và có thể lên đến DN2000 cho các ứng dụng đặc biệt. Việc chọn đúng tiêu chuẩn và kích thước là yếu tố then chốt để đảm bảo khớp nối hoàn hảo và an toàn cho hệ thống.

Phân Loại Mặt Bích Theo Cấu Tạo và Ứng Dụng Thực Tế

Mỗi loại mặt bích được thiết kế với cấu tạo đặc trưng để phù hợp với các điều kiện vận hành, áp suất, nhiệt độ và mục đích sử dụng khác nhau. Việc hiểu rõ từng loại sẽ giúp quý khách hàng lựa chọn sản phẩm tối ưu, đảm bảo hiệu quả và an toàn cho công trình.

Mặt Bích Hàn Cổ (Welding Neck Flange – WN/WNF)

Mặt bích hàn cổ có một cổ dài và thon, được hàn vát mép (butt-weld) trực tiếp vào đầu ống. Thiết kế này tạo ra một kết nối chắc chắn, liền mạch với đường ống, giúp giảm thiểu sự tập trung ứng suất tại mối nối. Đây là loại mặt bích được đánh giá cao về độ bền, khả năng chịu áp lực và nhiệt độ cực cao, cũng như khả năng chống mỏi tốt.

• Ứng dụng: Phù hợp cho các ứng dụng quan trọng, khắc nghiệt như hệ thống đường ống dẫn dầu khí, hóa chất, nhà máy điện, nơi yêu cầu độ an toàn và độ tin cậy tuyệt đối.
• Ưu điểm: Kết nối bền vững nhất, chịu được áp lực và nhiệt độ cao, ít bị biến dạng.

Mặt Bích Hàn Trượt (Slip-on Flange – SO)

Mặt bích hàn trượt có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt qua và được hàn cả ở mặt trong lẫn mặt ngoài của bích. Thiết kế này giúp việc căn chỉnh dễ dàng hơn so với mặt bích hàn cổ.

• Ứng dụng: Phổ biến trong các hệ thống đường ống có áp lực trung bình, tốc độ dòng chảy và thông lượng cao, nơi cần sự linh hoạt trong lắp đặt và chi phí hợp lý.
• Ưu điểm: Dễ lắp đặt, chi phí thấp hơn mặt bích hàn cổ. Tuy nhiên, độ bền tính toán dưới áp suất bên trong chỉ bằng khoảng 2/3 so với mặt bích cổ hàn, và tuổi thọ bằng khoảng 1/3.

Mặt Bích Ren (Threaded Flange – TF)

Mặt bích ren có các rãnh ren bên trong, cho phép ống được vặn trực tiếp vào mà không cần hàn. Đây là một giải pháp tiện lợi cho việc bắt bích khi yêu cầu lắp đặt nhanh chóng hoặc trong các khu vực có nguy cơ cháy nổ cao, nơi không được phép hàn.

• Ứng dụng: Thích hợp cho các hệ thống áp suất thấp, đường ống có kích thước nhỏ và các ứng dụng không yêu cầu độ kín tuyệt đối như các mối nối hàn.
• Ưu điểm: Dễ dàng lắp đặt và tháo rời, không cần thiết bị hàn.

Mặt Bích Mù (Blind Flange – BF)

Đúng như tên gọi, mặt bích mù không có lỗ thoát ở trung tâm, được sử dụng để bịt kín đầu đường ống hoặc các cửa van không sử dụng. Nó thường được dùng để kiểm tra áp suất hệ thống hoặc để cô lập một phần đường ống khi cần bảo trì.

• Ứng dụng: Bịt kín đường ống, kiểm tra áp suất, cô lập hệ thống, hoặc dự phòng cho việc mở rộng đường ống trong tương lai.

Mặt Bích Hàn Bọc Đúc (Socket Weld Flange – SW)

Mặt bích hàn bọc đúc có một rãnh khoét nhỏ ở mặt trong, cho phép đưa ống chèn vào và sau đó được hàn vòng ngoài. Mối hàn này giúp tăng cường độ bền và độ kín khít, đặc biệt tốt cho các đường ống nhỏ.

• Ứng dụng: Thích hợp cho các hệ thống áp suất thấp, nhiệt độ thấp, kích thước ống nhỏ và các ứng dụng nơi cần khả năng chống mỏi tốt hơn mặt bích ren.

Mặt Bích Lỏng (Lap Joint Flange – LJ)

Mặt bích lỏng luôn đi kèm với một đầu nối (Stub End) được hàn trực tiếp vào ống. Phần bích chỉ bao quanh Stub End và có thể tự do xoay. Điều này cực kỳ hữu ích khi cần căn chỉnh các lỗ bu lông mà không cần xoay toàn bộ đường ống.

• Ứng dụng: Lý tưởng cho các hệ thống yêu cầu tháo lắp thường xuyên, nơi cần điều chỉnh vị trí bích linh hoạt hoặc trong các ứng dụng mà mặt bích không tiếp xúc trực tiếp với lưu chất ăn mòn.

Vật Liệu Chế Tạo Mặt Bích và Lựa Chọn Tối Ưu

Việc lựa chọn vật liệu cho mặt bích là yếu tố then chốt để đảm bảo khả năng tương thích với lưu chất, môi trường làm việc và tuổi thọ của hệ thống. Thép Hùng Phát cung cấp đa dạng các loại mặt bích với vật liệu chất lượng cao, đáp ứng mọi yêu cầu khắt khe của khách hàng.

• Thép Carbon (Carbon Steel): Là vật liệu phổ biến nhất, bao gồm SS400, A105. Mặt bích thép carbon có độ bền cơ học cao, chịu được áp lực tốt và giá thành phải chăng. Chúng thường được sử dụng trong các hệ thống nước, hơi nước, khí nén và các ứng dụng công nghiệp thông thường. Quý khách có thể tìm hiểu thêm về mặt bích thép để có lựa chọn phù hợp nhất.
• Inox (Thép không gỉ): Bao gồm các mác thép như Inox 201, 304, 316. Mặt bích inox có khả năng chống ăn mòn vượt trội, chịu được nhiệt độ cao và môi trường hóa chất khắc nghiệt. Inox 304 là loại phổ biến nhất, trong khi Inox 316 có khả năng chống ăn mòn cao hơn, đặc biệt trong môi trường chứa clorua.
• Gang: Thường được sử dụng cho các hệ thống cấp thoát nước, PCCC với áp lực thấp đến trung bình. Mặt bích gang có giá thành rẻ và độ bền tương đối.
• Nhựa (uPVC, HDPE, PPR): Dùng cho các hệ thống đường ống nhựa, chủ yếu trong cấp thoát nước dân dụng và công nghiệp nhẹ, nơi không yêu cầu chịu áp lực và nhiệt độ cao.
• Đồng: Ít phổ biến hơn, được sử dụng trong các ứng dụng đặc biệt yêu cầu khả năng dẫn nhiệt hoặc chống ăn mòn nhất định.

Khi chọn vật liệu, cần xem xét kỹ lưỡng tính chất của lưu chất (ăn mòn, nhiệt độ), áp suất làm việc và điều kiện môi trường xung quanh để tránh các vấn đề như ăn mòn điện hóa, rò rỉ hoặc hư hỏng sớm.

Những Lưu Ý Quan Trọng Khi Lựa Chọn và Lắp Đặt Mặt Bích

Để đảm bảo hiệu quả và an toàn tối đa cho hệ thống đường ống, việc lựa chọn và lắp đặt mặt bích cần tuân thủ các nguyên tắc kỹ thuật nhất định. Chúng tôi xin chia sẻ một số lưu ý quan trọng:

• Xác định đúng kích thước và áp lực: Luôn căn cứ vào đường kính danh nghĩa (DN) của ống và áp lực làm việc (PN, Class, K) của hệ thống để chọn mặt bích có thông số tương ứng. Sai lệch có thể dẫn đến rò rỉ hoặc hư hỏng nghiêm trọng.
• Lựa chọn vật liệu phù hợp: Như đã đề cập ở trên, vật liệu mặt bích phải tương thích với lưu chất và môi trường. Ví dụ, cho môi trường hóa chất ăn mòn, cần ưu tiên mặt bích inox 316.
• Sử dụng gioăng làm kín chất lượng: Gioăng (gasket) là phụ kiện không thể thiếu để đảm bảo độ kín khít giữa hai mặt bích. Chọn loại gioăng có vật liệu và khả năng chịu nhiệt, áp lực phù hợp với điều kiện vận hành.
• Lắp đặt đúng kỹ thuật:
  • Căn chỉnh chính xác: Đảm bảo hai mặt bích được căn chỉnh thẳng hàng, các lỗ bu lông trùng khớp hoàn toàn trước khi siết.
  • Siết bu lông đều và đúng lực: Bu lông phải được siết theo trình tự chéo nhau và đúng mô-men xoắn quy định để tạo áp lực đều lên gioăng, tránh biến dạng mặt bích hoặc gioăng gây rò rỉ. Không siết quá lực hoặc không đều.
• Kiểm tra chất lượng sản phẩm: Luôn chọn mua mặt bích từ các nhà cung cấp uy tín, có chứng chỉ chất lượng rõ ràng. Sản phẩm kém chất lượng có thể gây ra nhiều sự cố nguy hiểm trong quá trình vận hành.

Câu Hỏi Thường Gặp Về Mặt Bích

1. Mặt bích được dùng để làm gì trong hệ thống đường ống?

Mặt bích được sử dụng để kết nối cơ học các đoạn ống, van, máy bơm, và các thiết bị khác trong hệ thống đường ống. Chúng tạo ra một mối nối có thể tháo rời, giúp việc lắp đặt, bảo trì, sửa chữa hoặc thay thế các bộ phận trở nên dễ dàng và thuận tiện hơn. Ngoài ra, mặt bích mù còn được dùng để bịt kín đầu đường ống.

2. Có những tiêu chuẩn mặt bích nào phổ biến nhất hiện nay?

Hiện nay, các tiêu chuẩn mặt bích phổ biến nhất trên thế giới bao gồm ANSI/ASME (Mỹ), JIS (Nhật Bản), DIN (Đức/Châu Âu) và BS (Anh). Mỗi tiêu chuẩn có các quy định riêng về kích thước, áp lực làm việc (Class, K, PN), vật liệu và bề mặt hoàn thiện, đảm bảo tính tương thích và an toàn cho các ứng dụng khác nhau.

3. Làm sao để chọn đúng loại mặt bích cho hệ thống của tôi?

Để chọn đúng loại mặt bích, bạn cần xem xét các yếu tố chính như: loại lưu chất (nước, dầu, khí, hóa chất), áp suất và nhiệt độ làm việc của hệ thống, đường kính ống, môi trường lắp đặt (ăn mòn, rung động) và yêu cầu về khả năng tháo lắp. Dựa trên các yếu tố này, bạn có thể chọn loại mặt bích (hàn cổ, hàn trượt, ren, v.v.) và vật liệu (thép carbon, inox) phù hợp nhất.

4. Vật liệu mặt bích nào là tốt nhất cho môi trường hóa chất ăn mòn?

Đối với môi trường hóa chất ăn mòn, mặt bích làm từ thép không gỉ (Inox) là lựa chọn tối ưu. Đặc biệt, Inox 316 được khuyến nghị cao nhờ khả năng chống ăn mòn vượt trội, đặc biệt trong môi trường chứa clorua hoặc axit mạnh. Inox 304 cũng là một lựa chọn tốt cho nhiều loại hóa chất nhưng có thể kém hiệu quả hơn trong một số điều kiện khắc nghiệt.

5. Mặt bích hàn cổ và mặt bích hàn trượt khác nhau như thế nào?

Mặt bích hàn cổ (Welding Neck) có cổ dài, được hàn vát mép vào ống, tạo mối nối chắc chắn, chịu áp lực và nhiệt độ cao, chống mỏi tốt. Mặt bích hàn trượt (Slip-on) trượt qua ống và được hàn cả trong lẫn ngoài, dễ lắp đặt hơn nhưng chịu áp lực và độ bền mỏi thấp hơn so với hàn cổ. Mặt bích hàn cổ thường dùng cho ứng dụng quan trọng, mặt bích hàn trượt cho ứng dụng trung bình.

6. Tại sao mặt bích lại bị rò rỉ và cách khắc phục?

Mặt bích có thể bị rò rỉ do nhiều nguyên nhân: gioăng làm kín bị hỏng hoặc không phù hợp, bu lông bị lỏng hoặc siết không đều lực, mặt bích bị biến dạng do quá áp hoặc nhiệt độ, hoặc vật liệu bích/gioăng không tương thích với lưu chất. Để khắc phục, cần kiểm tra gioăng, siết lại bu lông đúng trình tự và lực, hoặc thay thế gioăng/mặt bích nếu bị hư hỏng nghiêm trọng.

Thép Hùng Phát – Đối Tác Tin Cậy Cung Cấp Mặt Bích Chất Lượng Cao

Việc lựa chọn và sử dụng mặt bích đúng cách là yếu tố then chốt để đảm bảo sự ổn định, an toàn và hiệu quả của mọi hệ thống đường ống. Tại Thép Hùng Phát, chúng tôi tự hào là nhà cung cấp hàng đầu các loại mặt bích chất lượng cao, đa dạng về chủng loại, vật liệu và tiêu chuẩn (JIS, ANSI, DIN, BS), đáp ứng mọi yêu cầu khắt khe từ các dự án công nghiệp, xây dựng, PCCC đến cơ khí.

Chúng tôi cam kết mang đến sản phẩm chính hãng 100% từ các thương hiệu uy tín, với giá cả cạnh tranh nhất thị trường. Với hệ thống kho hàng lớn tại TP.HCM và Hà Nội, cùng đội ngũ tư vấn chuyên nghiệp, tận tâm, Thép Hùng Phát luôn sẵn sàng hỗ trợ quý khách hàng lựa chọn giải pháp tối ưu, đảm bảo giao hàng nhanh chóng, đúng tiến độ trên toàn quốc. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn chi tiết và nhận báo giá tốt nhất cho công trình của bạn.
