Trong các dự án công nghiệp, việc đảm bảo an toàn và hiệu suất của hệ thống đường ống là ưu tiên hàng đầu. Một trong những yếu tố then chốt quyết định điều này chính là việc lựa chọn và lắp đặt các phụ kiện phù hợp, đặc biệt là mặt bích. Nếu từng làm việc với hệ thống đường ống, chắc chắn bạn đã nghe đến tiêu chuẩn mặt bích JIS 10K – một trong những quy định kỹ thuật phổ biến và được tin cậy nhất. Nhưng JIS 10K thực sự là gì, tại sao nó lại quan trọng, và làm thế nào để hiểu rõ các thông số của nó?
Bài viết này của Thép Hùng Phát sẽ cung cấp cái nhìn toàn diện về tiêu chuẩn mặt bích JIS 10K, từ việc giải mã ý nghĩa các ký hiệu đến phân tích chi tiết thông số kỹ thuật và ứng dụng thực tế. Đọc xong, bạn sẽ tự tin hơn trong việc lựa chọn mặt bích phù hợp cho mọi công trình.
JIS 10K là gì? Giải mã ký hiệu và ý nghĩa
JIS là viết tắt của Japanese Industrial Standards (Tiêu chuẩn Công nghiệp Nhật Bản), là một bộ các tiêu chuẩn được sử dụng rộng rãi không chỉ tại Nhật Bản mà còn trên toàn cầu, đặc biệt trong ngành công nghiệp chế tạo và xây dựng. Khi nói đến tiêu chuẩn mặt bích JIS 10K, chúng ta đang đề cập đến một loại mặt bích tuân thủ các quy định kỹ thuật cụ thể về kích thước, vật liệu, áp suất và nhiệt độ làm việc do JIS ban hành.
Ký hiệu “10K” trong JIS 10K mang ý nghĩa quan trọng, thể hiện khả năng chịu áp lực danh định của mặt bích. Cụ thể, “10K” cho biết mặt bích này được thiết kế để hoạt động an toàn ở áp suất tối đa 10 kgf/cm² (kilogram-force per square centimeter) tại nhiệt độ môi trường. Đây là một con số định danh giúp các kỹ sư và nhà thầu dễ dàng lựa chọn loại mặt bích phù hợp với yêu cầu áp suất của hệ thống đường ống, đảm bảo sự an toàn và ổn định trong vận hành.
Thông số kỹ thuật cốt lõi của mặt bích JIS 10K
Để lựa chọn đúng loại mặt bích JIS 10K, việc hiểu rõ các thông số kỹ thuật là điều kiện tiên quyết. Dưới đây là những thông số quan trọng nhất bạn cần nắm rõ:
Áp suất làm việc (Working Pressure)
Như đã đề cập, “10K” biểu thị khả năng chịu áp suất danh định 10 kgf/cm². Điều này tương đương khoảng 9.8 bar hoặc 142 PSI. Tuy nhiên, cần lưu ý rằng khả năng chịu áp suất thực tế có thể thay đổi tùy thuộc vào nhiệt độ làm việc. Khi nhiệt độ tăng, khả năng chịu áp suất của vật liệu sẽ giảm. Do đó, kỹ sư cần tham khảo biểu đồ áp suất-nhiệt độ của nhà sản xuất để đảm bảo an toàn tối đa.
Phạm vi nhiệt độ hoạt động
Mặt bích JIS 10K thường được thiết kế để hoạt động trong một dải nhiệt độ rộng, tùy thuộc vào vật liệu chế tạo. Ví dụ, mặt bích thép carbon có thể hoạt động hiệu quả từ -29°C đến 425°C, trong khi mặt bích inox có thể chịu được nhiệt độ cao hơn và môi trường ăn mòn. Việc xác định nhiệt độ tối đa và tối thiểu của hệ thống là rất quan trọng để tránh hỏng hóc hoặc rò rỉ.
Vật liệu chế tạo phổ biến
Mặt bích JIS 10K được sản xuất từ nhiều loại vật liệu khác nhau để phù hợp với các ứng dụng và môi trường làm việc đặc thù:
- Thép Carbon (Carbon Steel): Phổ biến nhất, có độ bền cao và chi phí hợp lý. Thường dùng trong các hệ thống nước, khí nén, dầu mỏ và khí đốt không ăn mòn.
- Thép không gỉ (Stainless Steel): Bao gồm SUS304, SUS316. Có khả năng chống ăn mòn vượt trội, thích hợp cho ngành hóa chất, thực phẩm, dược phẩm hoặc môi trường khắc nghiệt.
- Thép hợp kim (Alloy Steel): Được sử dụng cho các ứng dụng yêu cầu độ bền cao ở nhiệt độ và áp suất cực đoan.

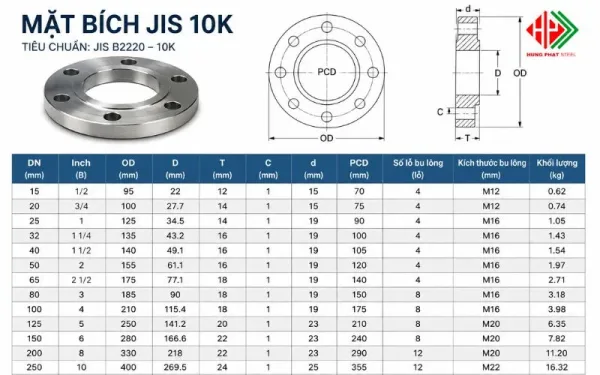

Kích thước và tiêu chuẩn mặt bích JIS 10K

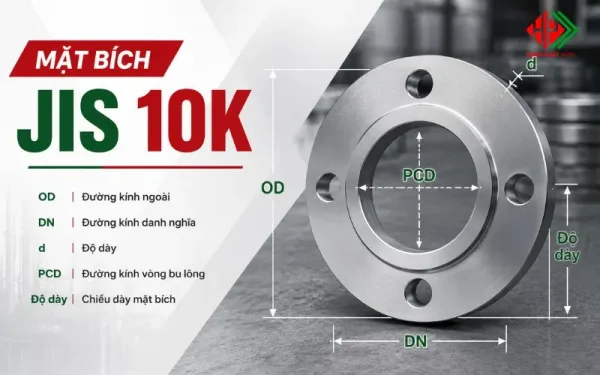

Kích thước là yếu tố cực kỳ quan trọng khi lựa chọn mặt bích. Tiêu chuẩn JIS 10K quy định chi tiết các thông số như đường kính ngoài (OD), đường kính tâm lỗ bulong (PCD), số lượng và đường kính lỗ bulong, độ dày mặt bích, và đường kính trong (ID) phù hợp với các loại ống có đường kính danh nghĩa (DN) khác nhau. Ví dụ, một mặt bích DN100 (4 inch) JIS 10K sẽ có các thông số kích thước chuẩn để đảm bảo khả năng lắp ghép chính xác với ống và các phụ kiện khác.
Phân loại mặt bích JIS 10K theo kiểu lắp ghép
Tiêu chuẩn mặt bích JIS 10K cũng quy định nhiều kiểu mặt bích khác nhau dựa trên phương pháp lắp ghép, mỗi loại phù hợp với một ứng dụng cụ thể:
- Mặt bích hàn cổ (Weld Neck Flange): Có cổ dài, được hàn vào ống. Thường dùng cho các hệ thống áp suất cao, nhiệt độ cao hoặc thấp, nơi cần độ bền và khả năng chống rò rỉ tuyệt đối.
- Mặt bích trượt (Slip-On Flange): Dễ lắp đặt, chỉ cần trượt vào ống và hàn cả bên trong lẫn bên ngoài. Phù hợp cho các ứng dụng áp suất thấp hơn và ít quan trọng về độ kín tuyệt đối.
- Mặt bích mù (Blind Flange): Là một tấm đặc dùng để bịt kín đầu đường ống hoặc van, không có lỗ ở giữa. Được sử dụng để kiểm tra áp suất hệ thống hoặc kết thúc một đoạn đường ống.
- Mặt bích ren (Threaded Flange): Có ren bên trong để kết nối với ống ren mà không cần hàn. Thường dùng cho các hệ thống nhỏ, áp suất thấp và không yêu cầu độ kín cao, hoặc trong các môi trường dễ cháy nổ mà việc hàn bị hạn chế.
- Mặt bích lồng (Lap Joint Flange): Gồm hai phần: một mặt bích và một vòng đệm. Thích hợp cho các hệ thống cần tháo lắp thường xuyên để bảo trì hoặc kiểm tra.

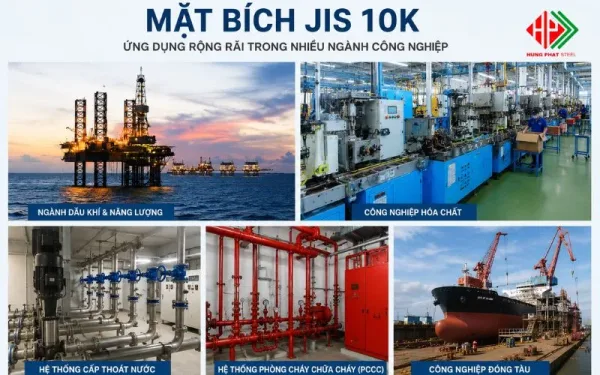

Ứng dụng thực tế của mặt bích JIS 10K trong công nghiệp
Với khả năng chịu áp suất và nhiệt độ ổn định, tiêu chuẩn mặt bích JIS 10K được ứng dụng rộng rãi trong nhiều ngành công nghiệp tại Việt Nam và trên thế giới:
- Ngành Dầu khí & Năng lượng: Trong các nhà máy lọc dầu, giàn khoan, đường ống dẫn khí, mặt bích JIS 10K đảm bảo kết nối chắc chắn cho các hệ thống vận chuyển chất lỏng và khí có áp suất.
- Công nghiệp Hóa chất: Được dùng trong các nhà máy sản xuất hóa chất, nơi yêu cầu vật liệu chống ăn mòn và độ bền cao để vận chuyển các hóa chất độc hại.
- Hệ thống cấp thoát nước: Trong các nhà máy xử lý nước, hệ thống cấp nước đô thị, mặt bích JIS 10K kết nối các đoạn ống, van, bơm một cách tin cậy.
- Hệ thống Phòng cháy chữa cháy (PCCC): Thép Hùng Phát cung cấp các phụ kiện PCCC, trong đó mặt bích JIS 10K đóng vai trò quan trọng trong việc kết nối các đường ống thép PCCC, đảm bảo áp lực nước luôn ổn định khi vận hành.
- Công nghiệp Đóng tàu: Sử dụng trong các hệ thống đường ống trên tàu thủy, nơi yêu cầu khả năng chịu rung lắc và môi trường biển khắc nghiệt.
So sánh JIS 10K với các tiêu chuẩn mặt bích khác trên thị trường
Ngoài tiêu chuẩn JIS 10K, thị trường còn có nhiều tiêu chuẩn mặt bích quốc tế khác như ANSI (Mỹ), BS (Anh) và DIN (Đức). Mỗi tiêu chuẩn có những quy định riêng về kích thước, áp suất, vật liệu và phương pháp thử nghiệm. Điểm khác biệt chính thường nằm ở đơn vị đo lường (hệ mét vs. hệ inch), bảng áp suất (ví dụ, Class 150, Class 300 của ANSI so với 10K, 20K của JIS), và thiết kế chi tiết.
Ví dụ, mặt bích ANSI Class 150 có khả năng chịu áp suất tương đương hoặc gần với JIS 10K ở nhiệt độ môi trường, nhưng các thông số về đường kính ngoài, đường kính lỗ bulong có thể khác biệt. Do đó, việc lựa chọn mặt bích cần dựa trên tiêu chuẩn thiết kế tổng thể của hệ thống để đảm bảo khả năng tương thích và an toàn tuyệt đối. Việc kết hợp các tiêu chuẩn khác nhau mà không có sự tính toán kỹ lưỡng có thể dẫn đến rò rỉ hoặc hỏng hóc nghiêm trọng.
FAQ: Các câu hỏi thường gặp về mặt bích JIS 10K
Mặt bích JIS 10K có thể dùng cho hệ thống nước nóng không?
Có, mặt bích JIS 10K có thể dùng cho hệ thống nước nóng, nhưng cần xem xét kỹ vật liệu chế tạo và nhiệt độ tối đa của hệ thống. Ví dụ, mặt bích thép carbon có thể chịu được nhiệt độ lên đến 425°C, tuy nhiên, khả năng chịu áp suất sẽ giảm khi nhiệt độ tăng. Để đảm bảo an toàn, cần tham khảo biểu đồ áp suất-nhiệt độ của nhà sản xuất hoặc tư vấn chuyên gia để chọn loại vật liệu phù hợp với nhiệt độ và áp suất cụ thể của nước nóng.
Làm thế nào để phân biệt mặt bích JIS 10K thật và giả?
Để phân biệt mặt bích JIS 10K thật và giả, cần kiểm tra các yếu tố sau: dấu hiệu nhận biết của nhà sản xuất (logo, mã vật liệu, tiêu chuẩn dập nổi rõ ràng), bề mặt hoàn thiện (không có gờ, ba via, vết nứt), kích thước chính xác theo bảng tiêu chuẩn (dùng thước đo đường kính, độ dày, khoảng cách lỗ bulong), và chứng chỉ chất lượng (CO/CQ) từ nhà cung cấp uy tín. Sản phẩm của các thương hiệu lớn như Jinil bend, FKK được Thép Hùng Phát cung cấp đều có đầy đủ chứng từ chứng minh nguồn gốc và chất lượng.
Khi nào nên dùng mặt bích hàn cổ (Weld Neck) thay vì mặt bích trượt (Slip-On) JIS 10K?
Bạn nên dùng mặt bích hàn cổ (Weld Neck) JIS 10K khi hệ thống yêu cầu độ bền cao, khả năng chống rò rỉ tuyệt đối, và chịu được áp suất hoặc nhiệt độ khắc nghiệt (ví dụ: dầu khí, hóa chất). Mặt bích hàn cổ có kết nối hàn trực tiếp với ống, tạo ra một mối nối liền mạch và chắc chắn hơn. Ngược lại, mặt bích trượt (Slip-On) phù hợp cho các ứng dụng áp suất thấp hơn, dễ lắp đặt và thường có chi phí thấp hơn, thích hợp cho các hệ thống đường ống ít quan trọng về độ kín tuyệt đối.
Thép Hùng Phát cung cấp những loại mặt bích JIS 10K nào?
Thép Hùng Phát là nhà cung cấp hàng đầu các loại mặt bích theo tiêu chuẩn JIS, BS, ANSI, DIN tại thị trường Việt Nam. Đối với tiêu chuẩn JIS 10K, chúng tôi cung cấp đa dạng các loại mặt bích từ thép carbon đến thép không gỉ, với đầy đủ các kiểu lắp ghép như hàn cổ, trượt, mù, ren, và lồng. Tất cả sản phẩm đều đảm bảo chính hãng 100% từ các thương hiệu uy tín, có đầy đủ chứng chỉ chất lượng và được kiểm định nghiêm ngặt trước khi đến tay khách hàng.
Tham khảo chi tiết mặt bích JIS 10K tại đây
Kết luận
Việc nắm vững tiêu chuẩn mặt bích JIS 10K không chỉ giúp các kỹ sư và nhà thầu lựa chọn đúng loại phụ kiện mà còn đảm bảo an toàn, hiệu quả và tuổi thọ cho toàn bộ hệ thống đường ống. Từ việc hiểu rõ ý nghĩa của ký hiệu “10K”, các thông số kỹ thuật cốt lõi đến phân loại và ứng dụng thực tế, mỗi thông tin đều đóng vai trò quan trọng trong việc đưa ra quyết định mua hàng thông minh.
Nếu bạn đang tìm kiếm nhà cung cấp mặt bích JIS 10K uy tín, chất lượng với giá cả cạnh tranh tại Việt Nam, hãy liên hệ ngay với Thép Hùng Phát. Với hệ thống kho hàng lớn tại H62 Khu Dân Cư Thới An, Đường Lê Thị Riêng, Phường Thới An, TP.HCM và chi nhánh miền Bắc tại Km số 1 Đường Phan Trọng Tuệ, Thanh Trì, Hà Nội, cùng đội ngũ tư vấn chuyên nghiệp, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho mọi công trình. Gọi ngay Hotline/Zalo: 0938.437.123 (Miền Nam) hoặc 0933.710.789 (Hà Nội) để được hỗ trợ nhanh chóng nhất trong năm 2026.
