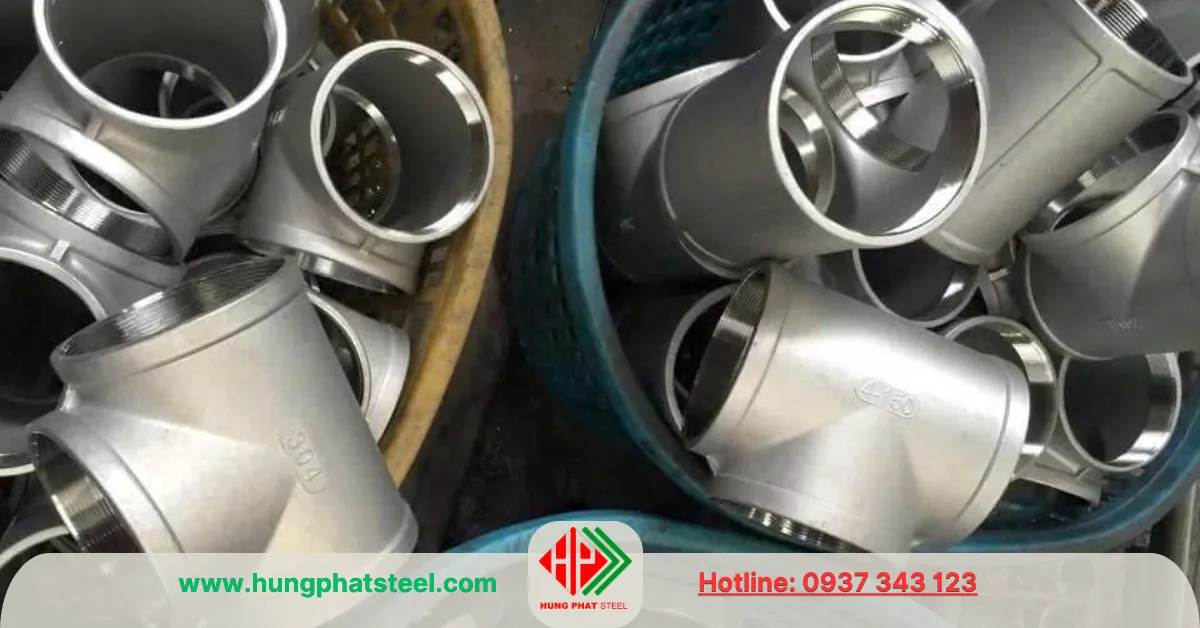

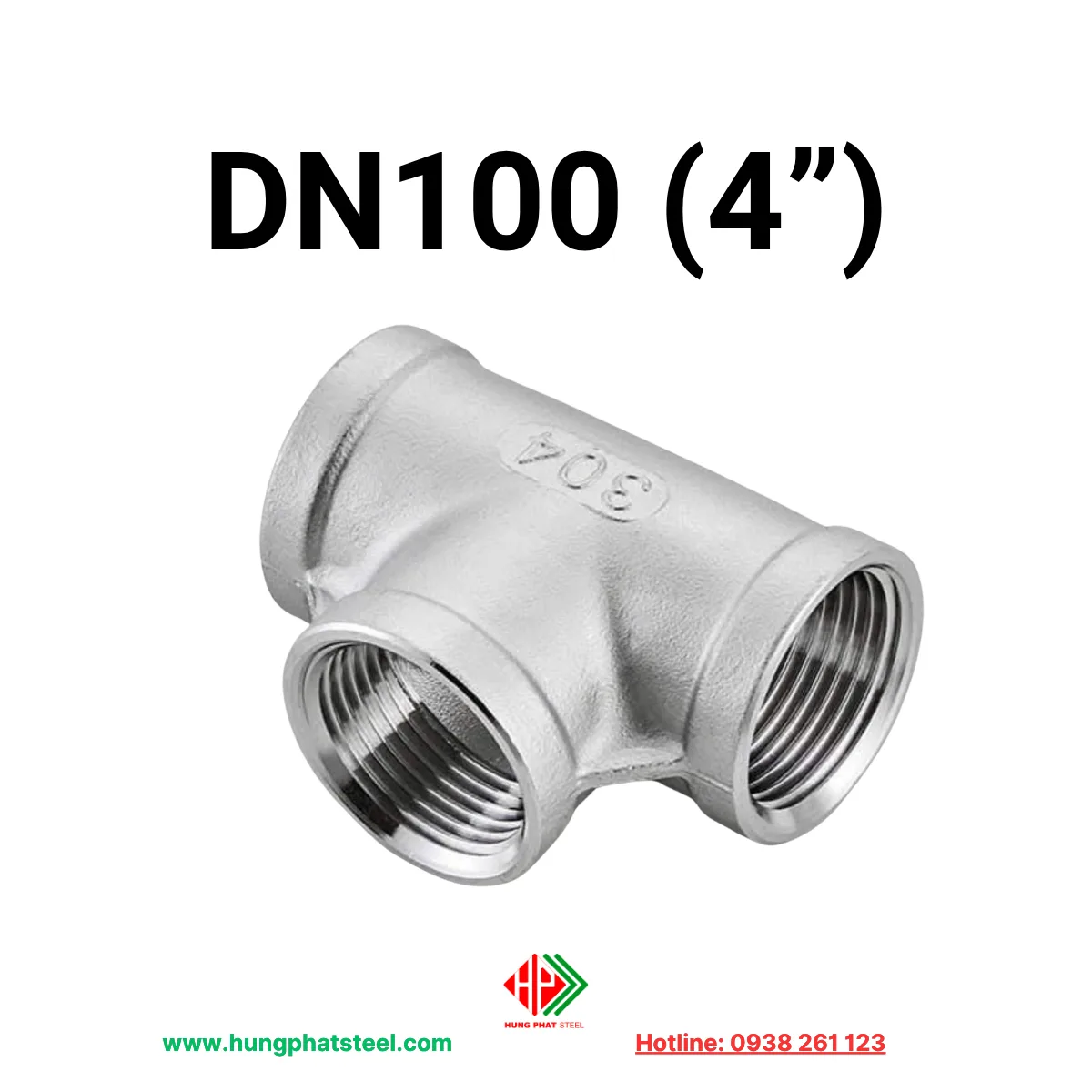

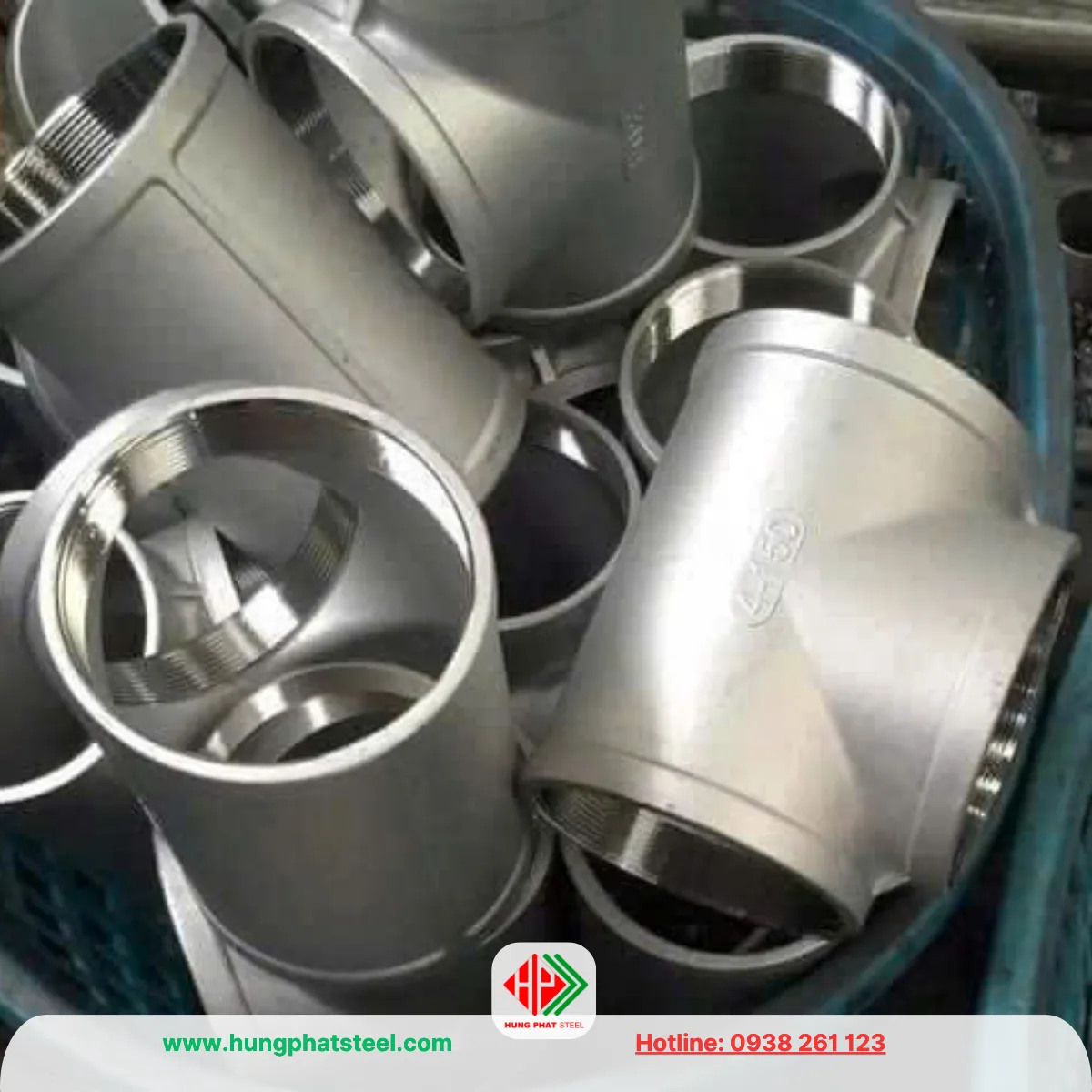

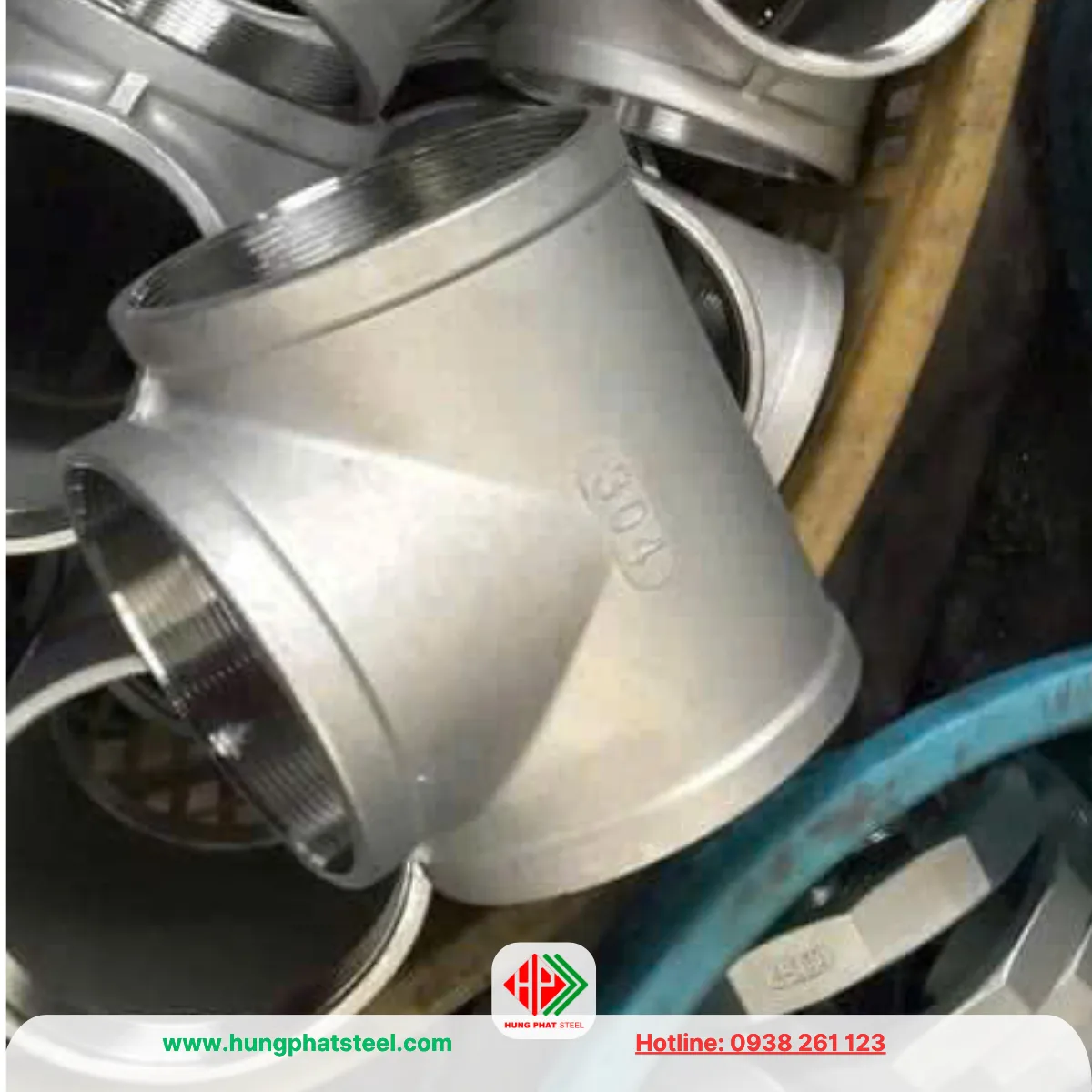

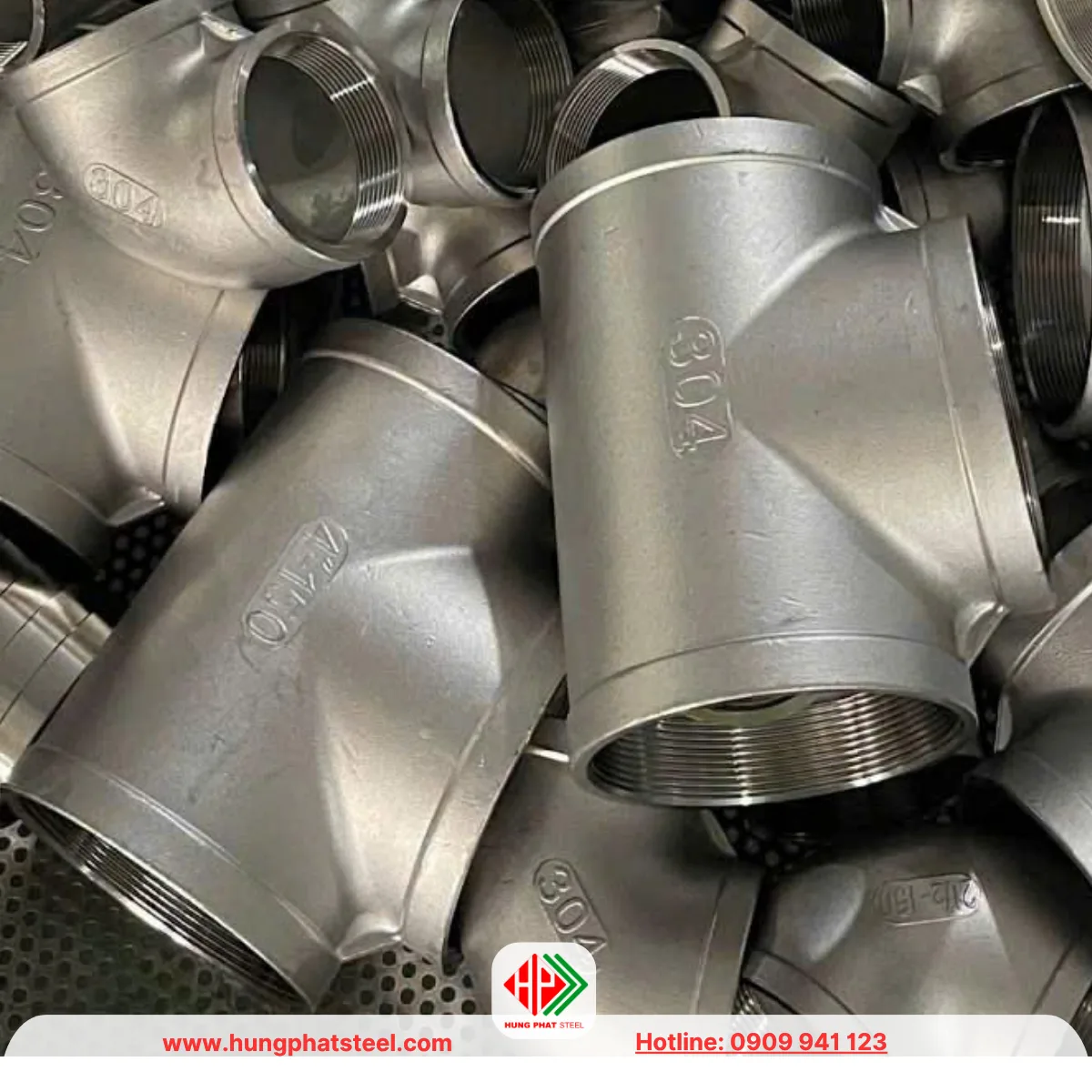

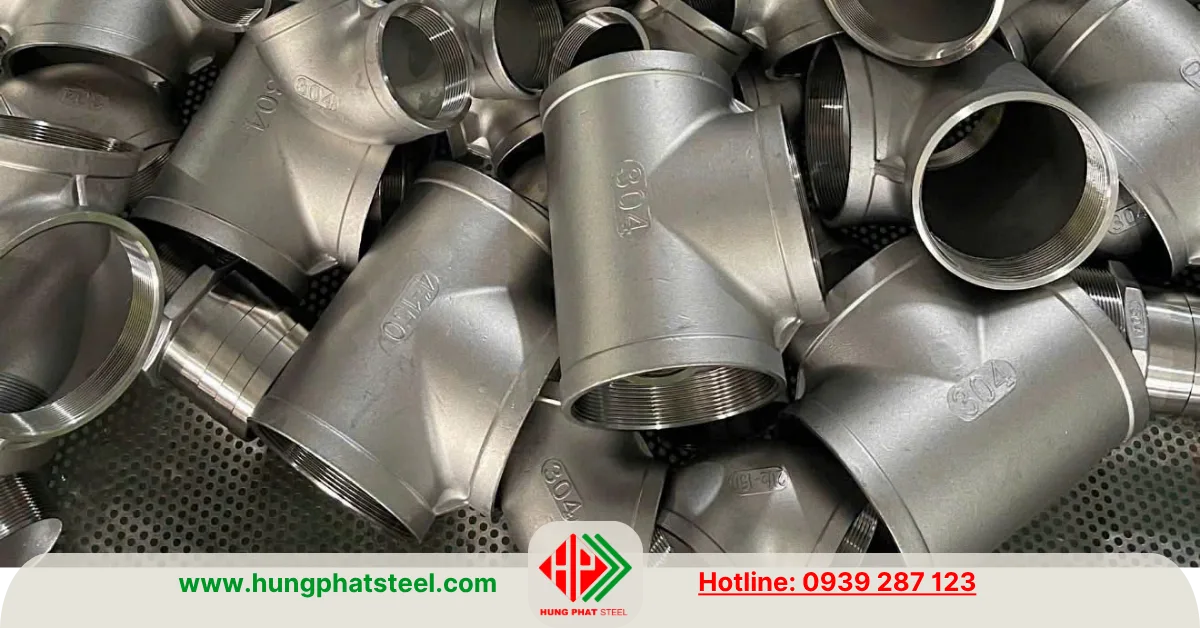

Tê Ren INOX DN100 (D114)

Tê Ren INOX DN100 là phụ kiện đường ống được sử dụng để tạo nhánh trên các tuyến ống có kích thước danh nghĩa DN100.

Đây là kích thước tương đương 4 inch, thường được gọi theo cách thông dụng là tê ren inox D114, tê inox ren 4 inch hoặc tê inox DN100. Với thiết kế ba cửa kết nối dạng chữ T, sản phẩm cho phép phân chia đường ống chính thành các nhánh mà không cần thực hiện mối hàn.

DN100 thuộc nhóm kích thước đường ống tương đối lớn, thường xuất hiện trong hệ thống cấp nước, xử lý nước, khí nén, hệ thống công nghiệp, đường ống thiết bị và các công trình cơ điện.

Khi sử dụng vật liệu inox, tê ren DN100 còn phù hợp với những hệ thống có yêu cầu cao hơn về khả năng chống oxy hóa, độ bền và độ ổn định của phụ kiện.

Tê Ren INOX DN100 là gì?

Tê ren inox DN100 có cấu tạo gồm ba đầu kết nối được bố trí theo hình chữ T. Hai đầu chính nằm trên cùng một trục, trong khi đầu còn lại được đặt vuông góc với tuyến chính để tạo đường nhánh.

Khi lắp vào hệ thống, tê có thể được sử dụng để đưa dòng lưu chất từ tuyến chính sang một tuyến phụ. Ngược lại, các dòng chảy từ đường nhánh cũng có thể được đưa về tuyến chính tùy thuộc vào sơ đồ thiết kế.

Kích thước DN100 thường được quy đổi thành 4 inch và trong cách gọi phổ biến tại Việt Nam thường đi cùng ký hiệu D114 hoặc phi 114. Tuy nhiên, DN100 là kích thước danh nghĩa, không nên hiểu rằng mọi loại ống DN100 đều có đường kính thực tế hoàn toàn giống nhau.

Đường kính ngoài, đường kính trong và chiều dày thành ống còn phụ thuộc vào tiêu chuẩn sản xuất. Vì vậy, khi đặt tê ren inox DN100 cần xác định đồng thời kích thước danh nghĩa, tiêu chuẩn đường ống và tiêu chuẩn ren.

Quy cách kích thước

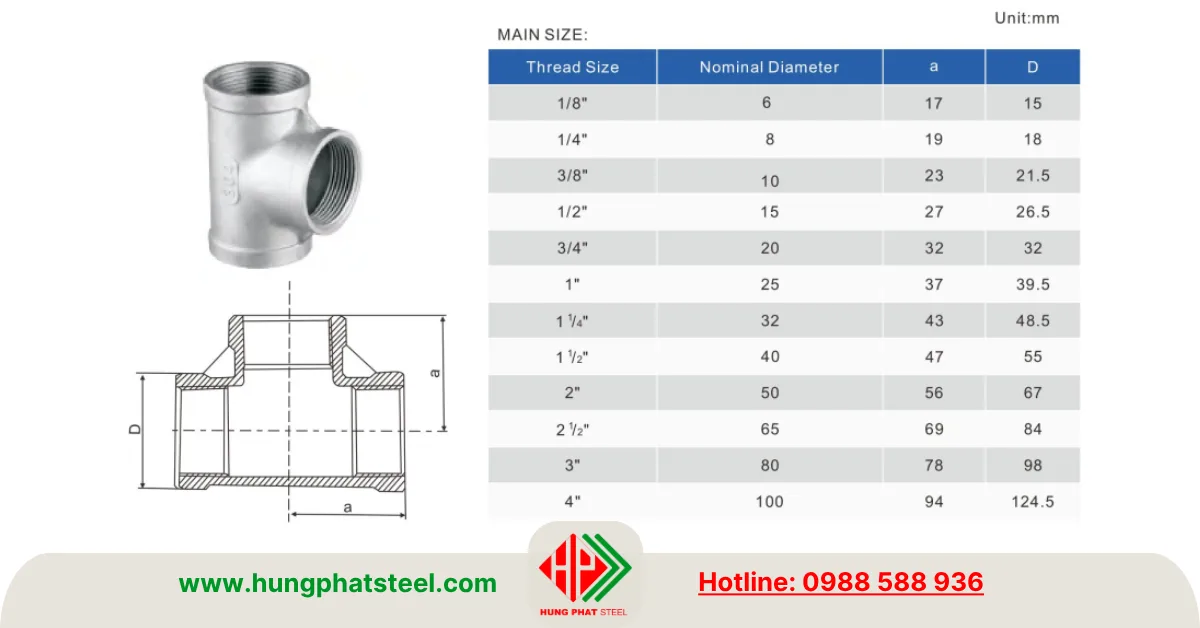

Quy cách Tê Ren INOX DN100 (4”) – D114
Thread Size	Nominal Diameter (DN)	a (mm)	D (mm)
4″	100	94	124.5

Nội dung liên quan:
Tê ren INOX DN80
Tê Ren INOX các loại
Phụ kiện ren INOX các loại
Ống INOX 304 Phi 114 (DN100)

Đặc điểm của Tê Ren Inox D114

Ở kích thước DN100, tê có kích thước thân lớn hơn đáng kể so với các dòng DN15 đến DN80. Phần thân được thiết kế để đảm bảo độ cứng vững tại khu vực giao nhau của ba cửa.

Các đầu kết nối được gia công ren, cho phép liên kết với ống ren ngoài hoặc các phụ kiện ren tương ứng. Tùy cấu hình, tê có thể là loại ba đầu ren trong, loại có ren ngoài hoặc loại kết hợp.

Một ưu điểm của kết nối ren là không cần sử dụng thiết bị hàn trong quá trình lắp đặt. Điều này giúp việc thi công tại một số vị trí trở nên thuận tiện hơn, đồng thời hỗ trợ tháo lắp khi cần bảo trì hoặc thay thế phụ kiện.

Tuy nhiên, với kích thước DN100, người thi công cần đặc biệt chú ý đến độ chính xác của ren và phương pháp siết. Mối nối phải được căn chỉnh đúng để hạn chế hiện tượng lệch ren hoặc gây áp lực không đều lên thân phụ kiện.

Phân loại Tê Ren INOX DN100 theo kích thước

Dựa vào kích thước các cửa kết nối, tê ren inox DN100 có thể chia thành tê đều và tê giảm.

Tê ren INOX DN100 đều

Tê ren inox DN100 đều có ba đầu cùng kích thước DN100, tương đương 4 inch. Loại này được sử dụng khi đường ống chính và đường nhánh đều có kích thước 4 inch.

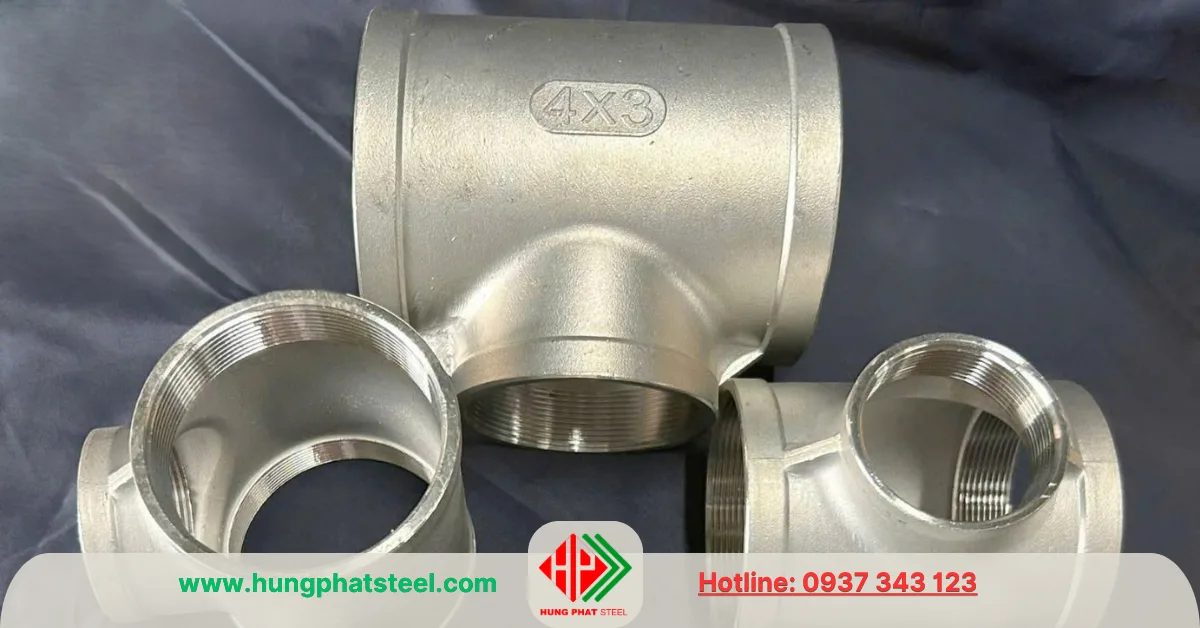

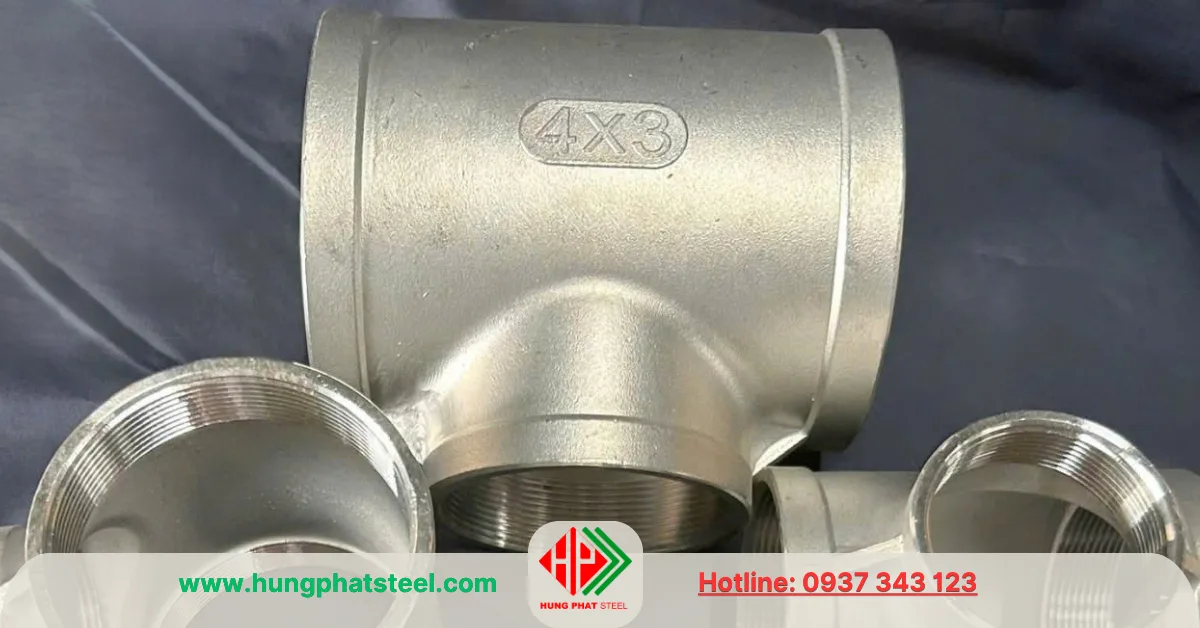

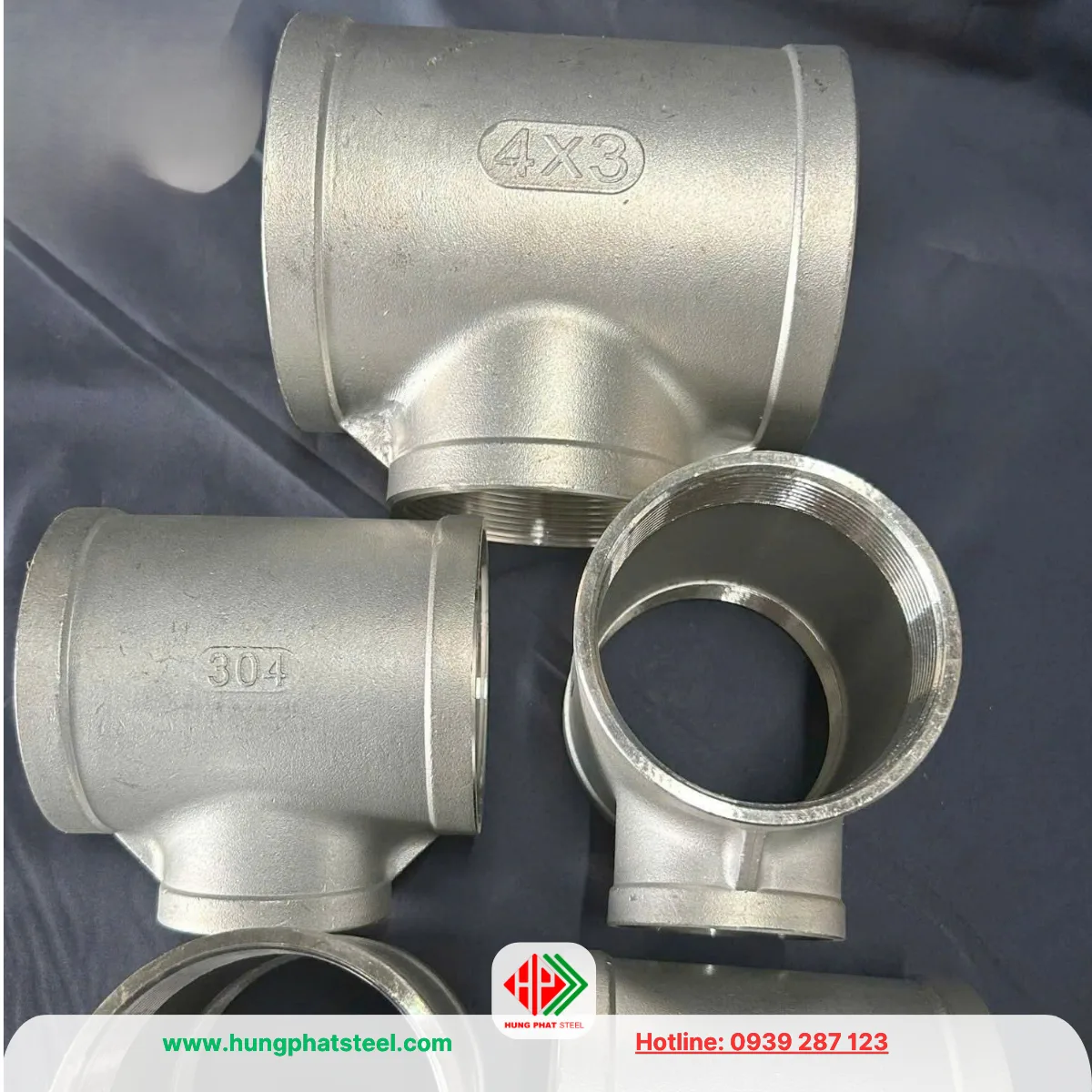

Tê ren INOX DN100 giảm

Đối với những hệ thống có tuyến chính DN100 nhưng đường nhánh nhỏ hơn, tê ren inox DN100 giảm sẽ phù hợp hơn. Đầu nhánh có thể được thiết kế với kích thước DN80, DN65, DN50 hoặc các quy cách khác tùy yêu cầu.

Tê giảm giúp giảm số lượng phụ kiện chuyển đổi trên tuyến ống. Thay vì sử dụng tê đều DN100 rồi lắp thêm bầu giảm, hệ thống có thể sử dụng trực tiếp tê giảm tại vị trí chia nhánh.

Việc lựa chọn tê đều hay tê giảm cần dựa trên bản vẽ thiết kế, kích thước đường ống và lưu lượng cần phân phối.

Tê Ren INOX DN100 theo vật liệu

Vật liệu inox là yếu tố quan trọng quyết định khả năng sử dụng của phụ kiện. Các dòng inox thường được quan tâm gồm inox 201, 304 và 316.

Tê ren INOX 201 DN100

Tê ren inox 201 DN100 phù hợp hơn với những hệ thống có môi trường làm việc tương đối thông thường và yêu cầu tối ưu chi phí. Khả năng chống ăn mòn của inox 201 thấp hơn so với inox 304 và 316, vì vậy cần cân nhắc điều kiện sử dụng trước khi lựa chọn.

Tê ren inox 304 DN100

Tê ren inox 304 DN100 là lựa chọn phổ biến trong nhiều hệ thống. Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường, độ bền phù hợp và có tính ứng dụng cao. Sản phẩm có thể được sử dụng trong hệ thống cấp nước, khí nén, thiết bị công nghiệp, xử lý chất lỏng và công trình cơ điện.

Tê ren inox 316 DN100

Tê ren inox 316 DN100 hướng đến những môi trường có yêu cầu cao hơn về khả năng chống ăn mòn. Thành phần molypden giúp inox 316 có khả năng chống lại một số dạng ăn mòn tốt hơn inox 304, đặc biệt trong môi trường có chloride.

Tuy nhiên, inox 316 có giá thành cao hơn nên chỉ nên lựa chọn khi điều kiện làm việc thực tế cần đến đặc tính này.

Tiêu chuẩn ren áp dụng

Đối với tê ren DN100, xác định đúng tiêu chuẩn ren là yêu cầu quan trọng trước khi đặt hàng. Một số hệ thống sử dụng ren NPT, trong khi các hệ thống khác sử dụng BSP hoặc BSPT.

Ren NPT thường xuất hiện trong các hệ thống và thiết bị theo tiêu chuẩn Mỹ. BSP/BSPT cũng được sử dụng phổ biến trong nhiều hệ thống đường ống và thiết bị công nghiệp.

Không nên chỉ dựa vào kích thước 4 inch để lựa chọn phụ kiện. Hai tê cùng được gọi là DN100 nhưng khác tiêu chuẩn ren có thể không thể kết nối trực tiếp với cùng một loại ống.

Ngoài tiêu chuẩn ren, cần xác định kiểu đầu kết nối. Nếu đường ống có đầu ren ngoài thì tê cần có ren trong tương ứng. Việc xác định chính xác cấu hình giúp giảm nhu cầu sử dụng thêm phụ kiện chuyển đổi.

Tê ren inox DN100 có phù hợp hệ thống áp lực?

Khả năng sử dụng tê ren inox DN100 trong hệ thống áp lực phụ thuộc vào thiết kế và thông số kỹ thuật cụ thể của sản phẩm. Không nên đánh giá khả năng chịu áp chỉ dựa trên kích thước DN100 hoặc vật liệu inox.

Các yếu tố cần xem xét gồm tiêu chuẩn sản xuất, cấp áp lực, loại ren, vật liệu, nhiệt độ và môi chất làm việc. Đối với công trình công nghiệp, nên lựa chọn sản phẩm có tài liệu kỹ thuật rõ ràng và thông số phù hợp với thiết kế.

Trong trường hợp dự án yêu cầu hồ sơ chất lượng, khách hàng nên kiểm tra chứng chỉ vật liệu, tiêu chuẩn sản xuất và các tài liệu liên quan trước khi nghiệm thu.

Ứng dụng của Tê Ren INOX DN100

Kích thước DN100 tương đương 4 inch nên tê ren inox D114 phù hợp với nhiều tuyến ống có lưu lượng tương đối lớn.

Trong hệ thống cấp nước, sản phẩm có thể được sử dụng để chia đường ống chính DN100 thành các tuyến nhánh cấp nước đến khu vực hoặc thiết bị khác nhau.

Trong hệ thống khí nén, tê DN100 được sử dụng tại các điểm cần phân phối khí từ tuyến chính. Đối với nhà máy, sản phẩm có thể xuất hiện trong các tuyến đường ống phụ trợ, hệ thống cấp môi chất hoặc kết nối với thiết bị.

Trong hệ thống xử lý nước, tê inox DN100 có thể được sử dụng tại các vị trí kết nối bơm, van, thiết bị lọc hoặc các tuyến xử lý. Với inox 304 hoặc 316, sản phẩm phù hợp hơn với những môi trường cần khả năng chống ăn mòn.

Tê Ren DN100 và yêu cầu thi công

Do kích thước DN100 khá lớn, việc lắp đặt cần được thực hiện cẩn thận. Trước khi kết nối, cần kiểm tra tình trạng ren, vệ sinh bề mặt và đảm bảo các đầu ống nằm đúng vị trí.

Vật liệu làm kín ren cần phù hợp với môi chất, nhiệt độ và áp suất của hệ thống. Không nên sử dụng vật liệu làm kín không rõ nguồn gốc hoặc không tương thích với môi trường vận hành.

Khi siết tê vào đường ống, cần sử dụng lực phù hợp. Siết quá mạnh có thể gây hư hỏng ren, trong khi siết không đủ có thể làm giảm độ kín của mối nối.

Sau khi hoàn tất lắp đặt, hệ thống nên được kiểm tra độ kín trước khi đưa vào vận hành. Với các tuyến áp lực, quá trình kiểm tra cần tuân thủ yêu cầu kỹ thuật của dự án.

Kinh nghiệm lựa chọn

Khi mua tê ren inox DN100, thông tin “DN100” là chưa đủ. Người mua nên xác định đầy đủ DN100 – D114 – 4 inch, kiểu tê đều hay tê giảm và kích thước của từng cửa.

Tiếp theo là vật liệu inox 201, 304 hoặc 316. Nếu hệ thống làm việc trong điều kiện thông thường, inox 304 thường là phương án được sử dụng rộng rãi. Nếu môi trường có khả năng ăn mòn cao, cần xem xét inox 316.

Tiêu chuẩn ren cũng cần được xác nhận rõ ràng. Đối với công trình sử dụng thiết bị nhập khẩu, nên đối chiếu bản vẽ hoặc thông số kỹ thuật để xác định chính xác loại ren.

Cuối cùng là cấp áp lực và tiêu chuẩn sản xuất. Với các dự án công nghiệp, việc lựa chọn sản phẩm có đầy đủ thông số và chứng từ sẽ giúp thuận tiện hơn trong quá trình nghiệm thu.

Thép Hùng Phát cung cấp Tê Ren INOX DN100

Thép Hùng Phát cung cấp các loại phụ kiện đường ống inox phục vụ hệ thống dân dụng, cơ điện và công nghiệp, trong đó có Tê Ren INOX DN100 (D114).

Sản phẩm có thể được lựa chọn theo vật liệu inox 201, 304 hoặc 316, kiểu tê đều hoặc tê giảm và tiêu chuẩn ren phù hợp với hệ thống. Khi liên hệ báo giá, khách hàng nên cung cấp kích thước DN100/D114/4 inch, loại inox, kiểu ren, cấu hình tê và số lượng cần sử dụng.

Đối với đơn hàng dự án, có thể gửi thêm bản vẽ hoặc yêu cầu kỹ thuật để xác định chính xác chủng loại. Việc lựa chọn đúng ngay từ đầu sẽ giúp hạn chế tình trạng sai kích thước, sai tiêu chuẩn ren hoặc không tương thích với hệ thống.

Tê Ren INOX DN100 (D114) là phụ kiện phù hợp cho các tuyến ống 4 inch cần tạo nhánh bằng phương pháp kết nối ren.

Với nhiều lựa chọn về vật liệu, cấu hình và tiêu chuẩn, sản phẩm có thể đáp ứng đa dạng nhu cầu từ hệ thống cấp nước đến các ứng dụng công nghiệp. Khi lựa chọn, cần đặc biệt chú ý đến kích thước, vật liệu, tiêu chuẩn ren và điều kiện áp suất để đảm bảo phụ kiện làm việc ổn định và lâu dài.
