Tê Ren INOX DN80 (D90)

Mô tả

Tê Ren INOX DN80 (D90) là phụ kiện dùng để chia nhánh, kết nối hoặc phân phối dòng lưu chất trong hệ thống đường ống có kích thước danh nghĩa DN80. Đây là kích thước tương đương 3 inch, thường được gọi trên thị trường là tê inox D90, tê ren inox 3 inch hoặc tê ren DN80.

Tê Ren INOX DN80 (D90) – Khái niệm và mô tả

Với kích thước lớn hơn các dòng DN50, DN65, tê ren inox DN80 thường được sử dụng tại những tuyến ống có lưu lượng tương đối lớn. Sản phẩm có thể được lắp đặt trong hệ thống cấp nước, khí nén, xử lý nước, đường ống công nghiệp, hệ thống thiết bị và các công trình cơ điện.

Điểm đặc trưng của dòng phụ kiện này là phương pháp kết nối bằng ren. So với tê hàn, tê ren cho phép thi công và tháo lắp thuận tiện hơn trong những hệ thống được thiết kế sử dụng kết nối ren.

Kích thước DN80 (D90) có ý nghĩa gì?

DN80 là kích thước danh nghĩa được sử dụng phổ biến trong hệ thống đường ống. Theo cách gọi thông dụng, DN80 tương đương 3 inch và thường được nhận biết bằng ký hiệu D90 hoặc phi 90.

Tuy nhiên, cần lưu ý rằng DN80 là kích thước danh nghĩa chứ không phải đường kính trong thực tế của phụ kiện hoặc đường ống. Đường kính ngoài và đường kính trong có thể khác nhau tùy theo tiêu chuẩn sản xuất và chiều dày thành ống.

Vì vậy, khi mua tê ren inox DN80, không nên chỉ cung cấp thông tin “D90” mà nên xác nhận đầy đủ kích thước danh nghĩa, tiêu chuẩn đường ống và loại ren. Điều này đặc biệt quan trọng đối với những hệ thống sử dụng phụ kiện nhập khẩu hoặc kết hợp nhiều tiêu chuẩn khác nhau.

Thiết kế dạng chữ T và nguyên lý chia nhánh

Tê ren inox DN80 có ba cửa kết nối được bố trí theo hình chữ T. Hai cửa nằm trên cùng một trục tạo thành tuyến chính, cửa còn lại tạo thành đường nhánh.

Khi dòng lưu chất đi qua hệ thống, thiết kế này cho phép phân phối từ tuyến chính sang nhánh phụ. Trong chiều ngược lại, các nhánh cũng có thể đưa dòng lưu chất về tuyến chính nếu sơ đồ hệ thống được thiết kế phù hợp.

Đây là lý do tê thường xuất hiện tại những vị trí cần phân chia mạng lưới đường ống. Thay vì phải tạo nhánh bằng phương pháp gia công trực tiếp trên đường ống, việc sử dụng phụ kiện chuyên dụng giúp kết nối thuận tiện và đồng bộ hơn.

Đối với DN80, việc lựa chọn đúng kích thước tê càng quan trọng bởi đây là tuyến ống có lưu lượng lớn hơn nhiều kích thước nhỏ. Một phụ kiện không phù hợp có thể gây ảnh hưởng đến khả năng kết nối và vận hành của cả hệ thống.

Quy cách kích thước

 Nội dung liên quan:
Tê ren INOX DN65
Tê Ren INOX các loại
Phụ kiện ren INOX các loại
Ống INOX 304 Phi 90 (DN80)

Phân loại Tê Ren INOX DN80 theo cấu tạo

Tê ren inox DN80 có thể được phân chia thành nhiều loại dựa trên kích thước và kiểu kết nối.

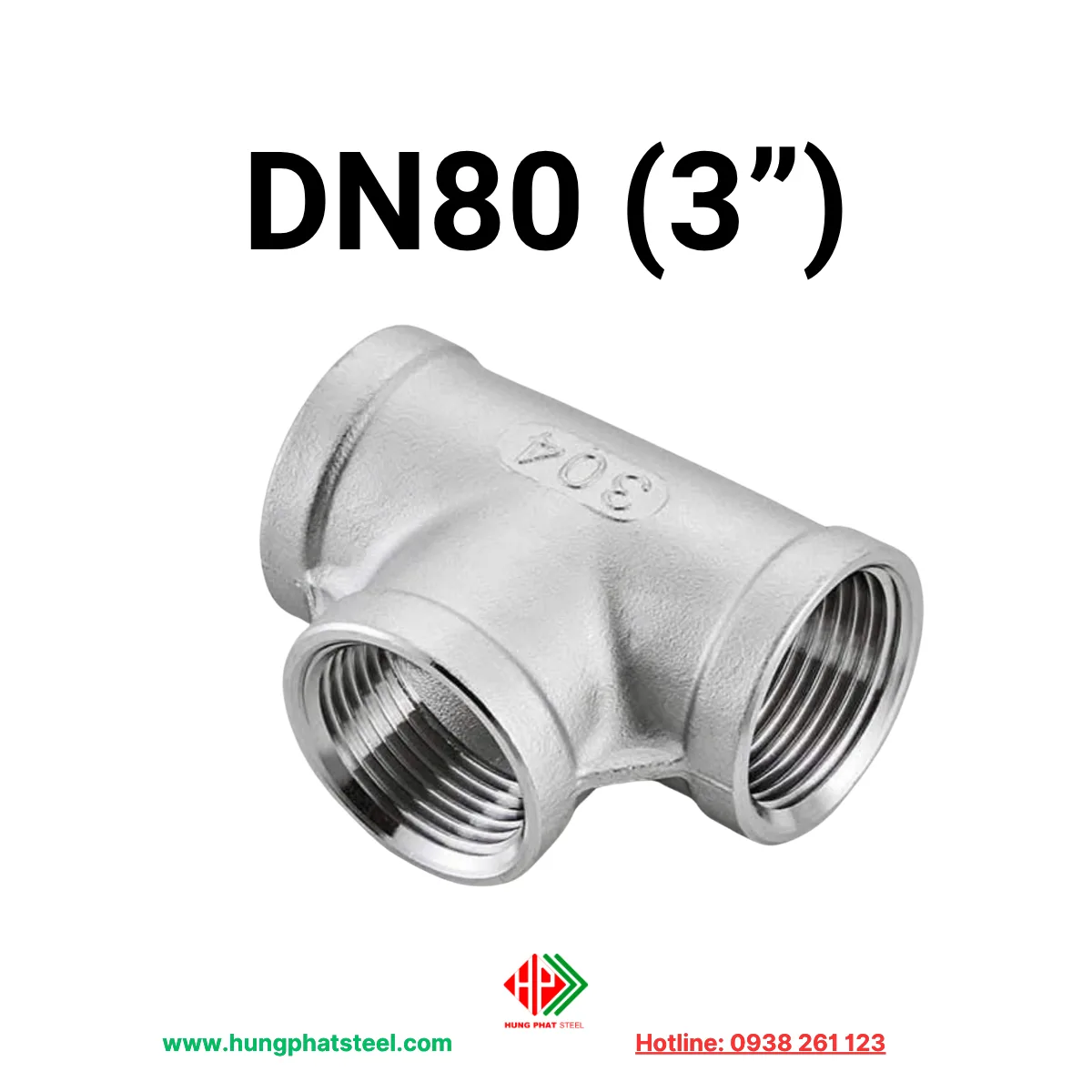

Tê ren đều DN80 INOX

Là dòng phụ kiện có ba đầu cùng kích thước DN80. Loại này phù hợp với trường hợp đường ống chính và đường nhánh đều sử dụng size 3 inch. Đây là cấu hình đơn giản và thuận tiện khi toàn bộ hệ thống được thiết kế đồng kích thước.

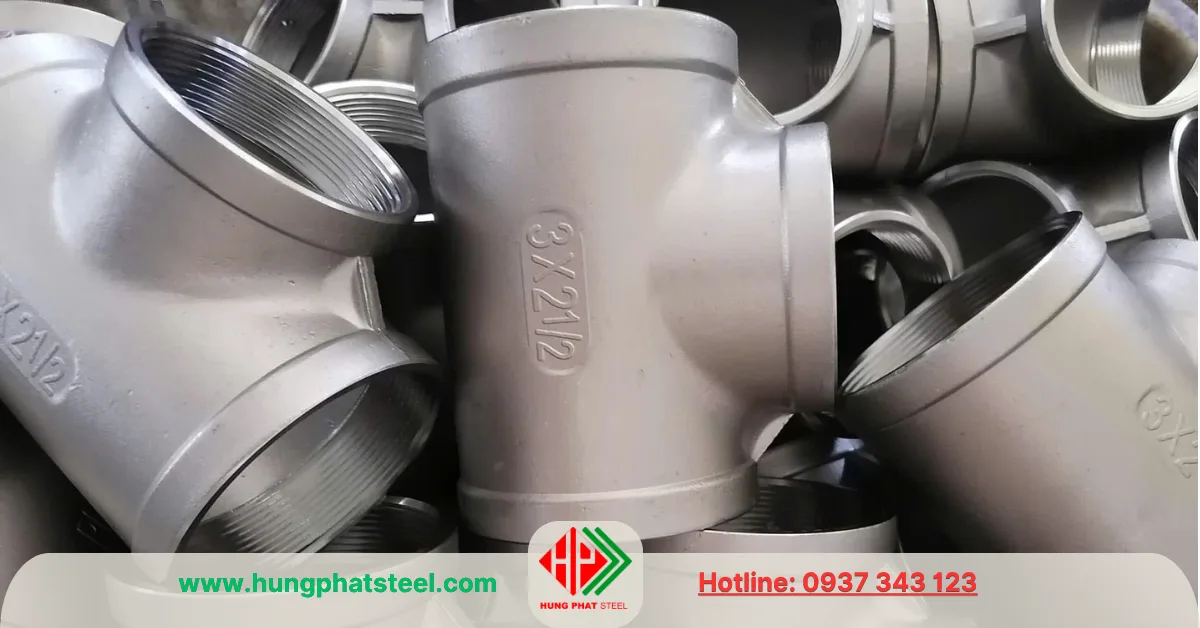

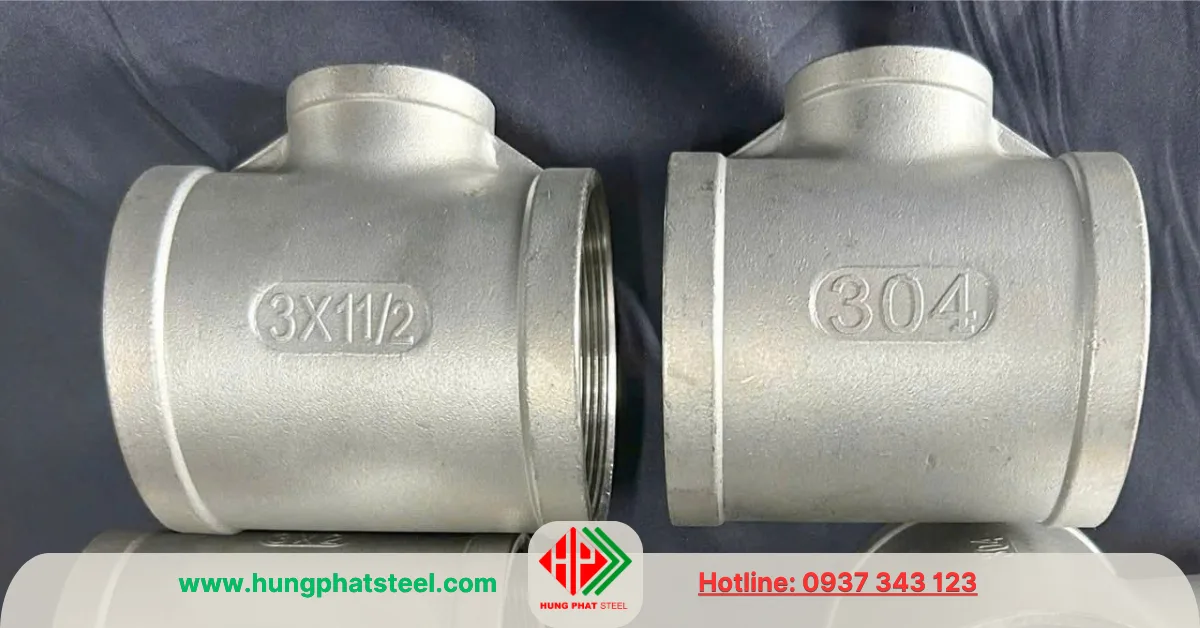

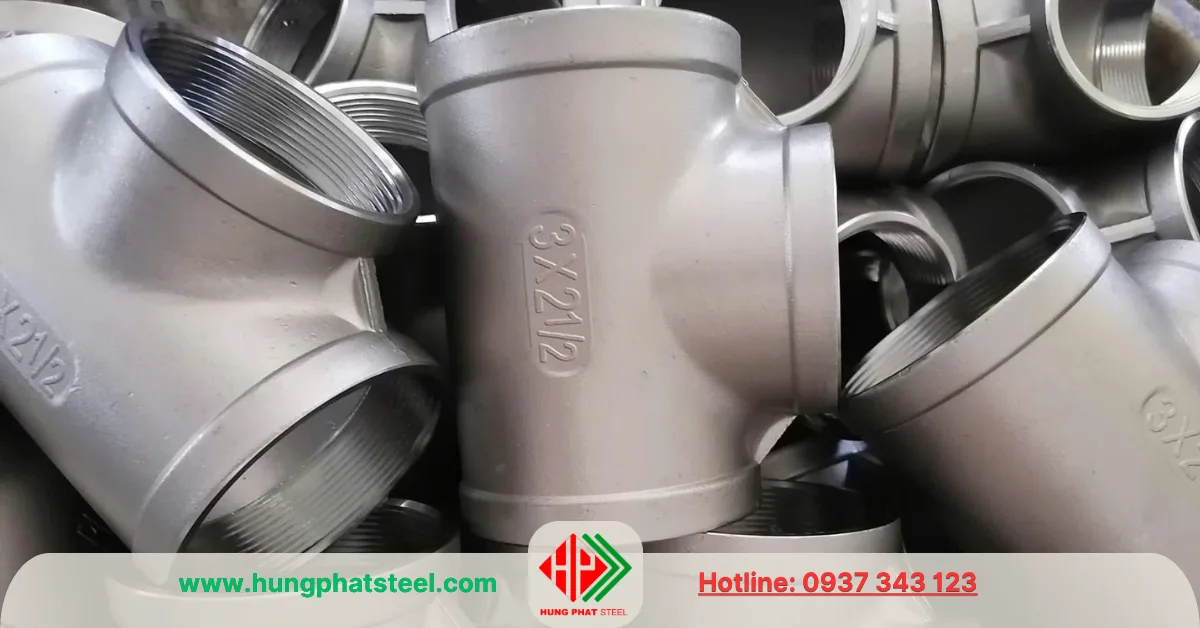

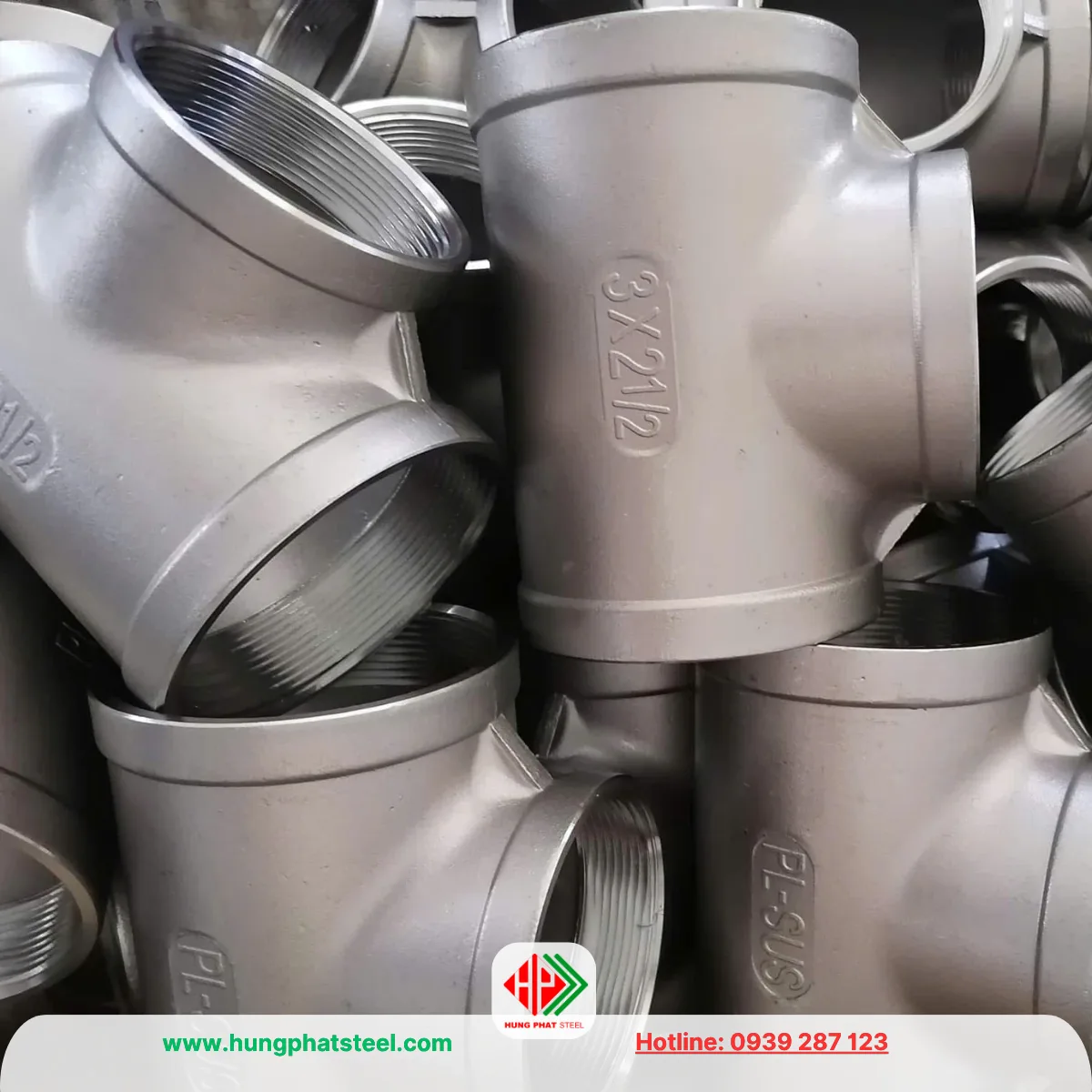

Tê ren giảm DN80 INOX

Là dòng phụ kiện có đầu nhánh nhỏ hơn hai đầu chính. Ví dụ, tuyến chính DN80 có thể tạo nhánh DN65, DN50 hoặc kích thước nhỏ hơn tùy thiết kế. Tê giảm giúp thực hiện việc chia nhánh và chuyển đổi kích thước ngay tại một phụ kiện.

Ngoài ra, xét theo kiểu đầu nối có thể gặp tê ren trong, tê ren ngoài hoặc tê kết hợp. Trong thực tế, tê ren trong được sử dụng khá phổ biến để kết nối với đầu ống hoặc phụ kiện có ren ngoài.

Việc lựa chọn kiểu tê phải căn cứ vào sơ đồ đường ống. Không nên chỉ chọn dựa vào kích thước DN80 mà bỏ qua cấu hình của từng đầu kết nối.

Chất liệu sản xuất tê ren inox DN80 (D90)

Tê Ren INOX DN80 bằng inox 304

• Inox 304 là một trong những vật liệu được sử dụng phổ biến cho phụ kiện đường ống. Tê ren inox 304 DN80 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường và phù hợp với nhiều ứng dụng công nghiệp.
• Ưu điểm của inox 304 nằm ở sự cân bằng giữa độ bền, khả năng chống ăn mòn và chi phí. Sản phẩm có thể được sử dụng cho hệ thống nước, khí, thiết bị công nghiệp, xử lý chất lỏng và các công trình cơ điện.
• Trong môi trường không có yêu cầu đặc biệt về hóa chất hoặc chloride, inox 304 thường là lựa chọn hợp lý. Tuy nhiên, với những môi trường có tính ăn mòn cao, cần xem xét vật liệu phù hợp hơn.

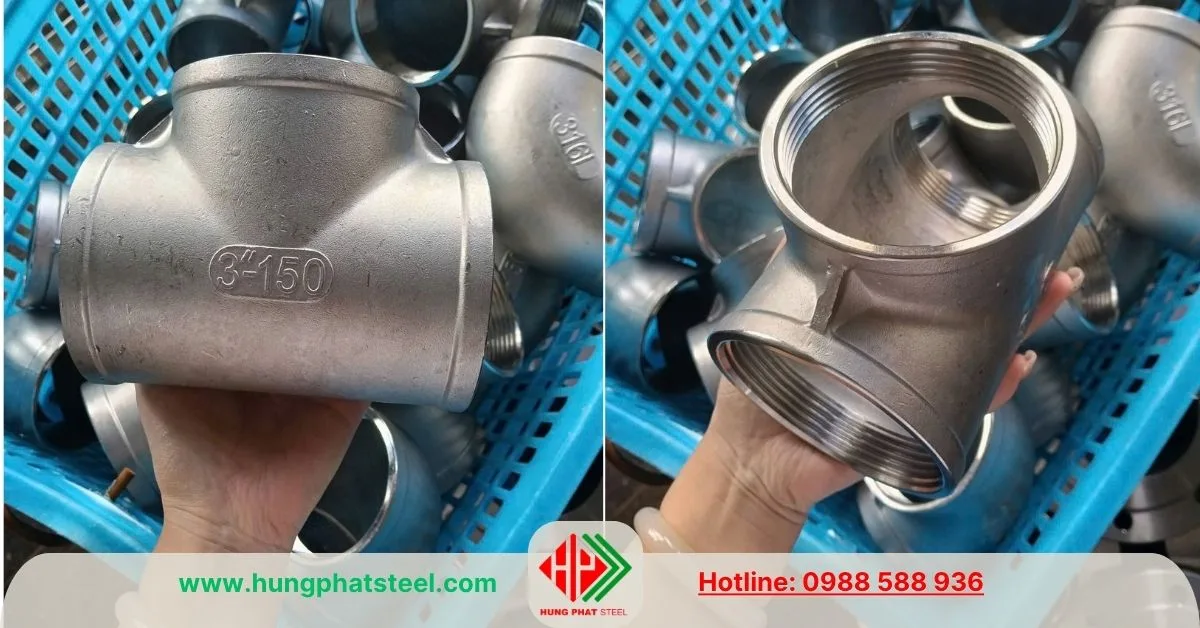

Tê Ren INOX DN80 bằng inox 316

• Tê ren inox 316 DN80 được lựa chọn khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn. Thành phần molypden trong inox 316 giúp vật liệu có khả năng chống lại một số dạng ăn mòn tốt hơn inox 304.
• Sản phẩm có thể được cân nhắc cho hệ thống xử lý nước, hóa chất, môi trường ven biển hoặc những vị trí có khả năng tiếp xúc với chloride. Tuy nhiên, inox 316 không phải là lựa chọn phù hợp tuyệt đối cho mọi loại hóa chất, vì vậy cần đánh giá môi chất cụ thể trước khi lựa chọn.
• So với inox 304, giá thành inox 316 thường cao hơn. Do đó, việc lựa chọn nên dựa trên điều kiện làm việc thực tế thay vì chỉ sử dụng vật liệu cao cấp nhất cho mọi công trình.

Tiêu chuẩn ren – yếu tố quyết định khả năng lắp ghép

Đối với tê ren inox D90, việc xác định tiêu chuẩn ren là điều bắt buộc trước khi đặt hàng. Các hệ thống có thể sử dụng ren BSP, BSPT hoặc NPT tùy nguồn gốc thiết bị và thiết kế đường ống.

Ren NPT được sử dụng phổ biến trong nhiều hệ thống theo tiêu chuẩn Mỹ. Trong khi đó, BSP và BSPT cũng được sử dụng rộng rãi trên các thiết bị và phụ kiện đường ống.

Hai phụ kiện cùng có kích thước danh nghĩa DN80 nhưng khác tiêu chuẩn ren có thể không lắp trực tiếp với nhau. Do đó, khi đặt hàng cần xác định rõ loại ren, hướng ren và kiểu đầu kết nối.

Nếu sử dụng tê ren trong, đầu ống hoặc phụ kiện đi kèm phải có ren ngoài tương ứng. Ngược lại, tê ren ngoài cần kết nối với bộ phận có ren trong.

Ứng dụng của Tê Ren INOX DN80 (D90)

Kích thước 3 inch giúp tê ren inox DN80 phù hợp với nhiều hệ thống có lưu lượng tương đối lớn. Trong hệ thống cấp nước, sản phẩm được sử dụng để chia tuyến chính thành các nhánh cấp nước.

Trong hệ thống khí nén, tê DN80 có thể được bố trí tại những vị trí cần phân phối khí từ đường ống chính đến các tuyến phụ. Trong nhà máy, sản phẩm có thể được sử dụng ở các tuyến dẫn nước công nghiệp, chất lỏng hoặc môi chất phù hợp với vật liệu inox.

Đối với hệ thống xử lý nước, tê inox DN80 giúp tạo nhánh đến các thiết bị, bơm, van hoặc tuyến xử lý khác nhau. Inox 304 hoặc 316 còn được lựa chọn khi hệ thống yêu cầu khả năng chống ăn mòn tốt hơn so với phụ kiện thép carbon.

Lắp đặt Tê Ren INOX DN80 cần chú ý điều gì?

Do kích thước DN80 tương đối lớn, quá trình lắp đặt cần chú ý đến việc căn chỉnh ba đầu kết nối. Ren phải được đưa vào đúng hướng, tránh hiện tượng lắp lệch làm ảnh hưởng đến phần ren.

Trước khi siết, cần kiểm tra bề mặt ren sạch, không có bụi bẩn hoặc dị vật. Vật liệu làm kín ren phải được lựa chọn phù hợp với môi chất và điều kiện làm việc.

Không nên sử dụng lực siết quá lớn nhằm tránh làm hỏng ren hoặc gây biến dạng phụ kiện. Sau khi hoàn thành, hệ thống nên được kiểm tra độ kín trước khi đưa vào vận hành chính thức.

Tê Ren INOX DN80 tại Thép Hùng Phát

Thép Hùng Phát cung cấp phụ kiện đường ống inox phục vụ nhiều công trình cơ điện, công nghiệp, cấp nước và xử lý nước. Trong đó, Tê Ren INOX DN80 (D90) là lựa chọn phù hợp cho các hệ thống cần tạo nhánh trên tuyến ống 3 inch bằng phương pháp kết nối ren.

Khách hàng khi yêu cầu báo giá nên cung cấp đầy đủ kích thước DN80/D90/3 inch, vật liệu inox 201, 304 hoặc 316, loại tê đều hay tê giảm, kiểu ren và số lượng. Nếu sử dụng cho hệ thống áp lực hoặc dự án công nghiệp, nên cung cấp thêm tiêu chuẩn ren, cấp áp lực và yêu cầu chứng từ để lựa chọn sản phẩm chính xác.

Với kích thước 3 inch, kết cấu ba cửa chắc chắn và phương pháp kết nối ren thuận tiện, Tê Ren INOX DN80 (D90) đáp ứng tốt nhu cầu chia nhánh trong nhiều hệ thống đường ống.

Việc xác định đúng kích thước, vật liệu và tiêu chuẩn ren ngay từ đầu là yếu tố quan trọng giúp phụ kiện tương thích với đường ống và hoạt động ổn định trong quá trình sử dụng.
