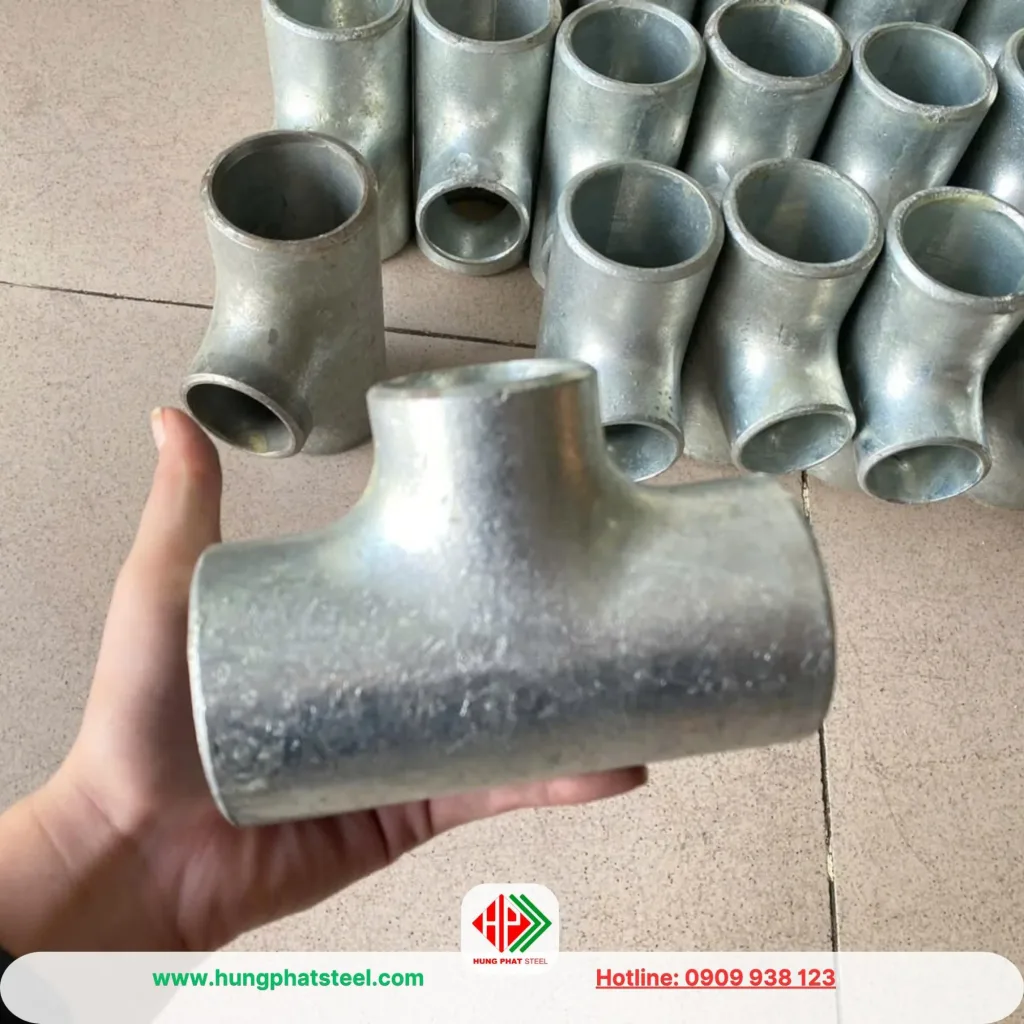

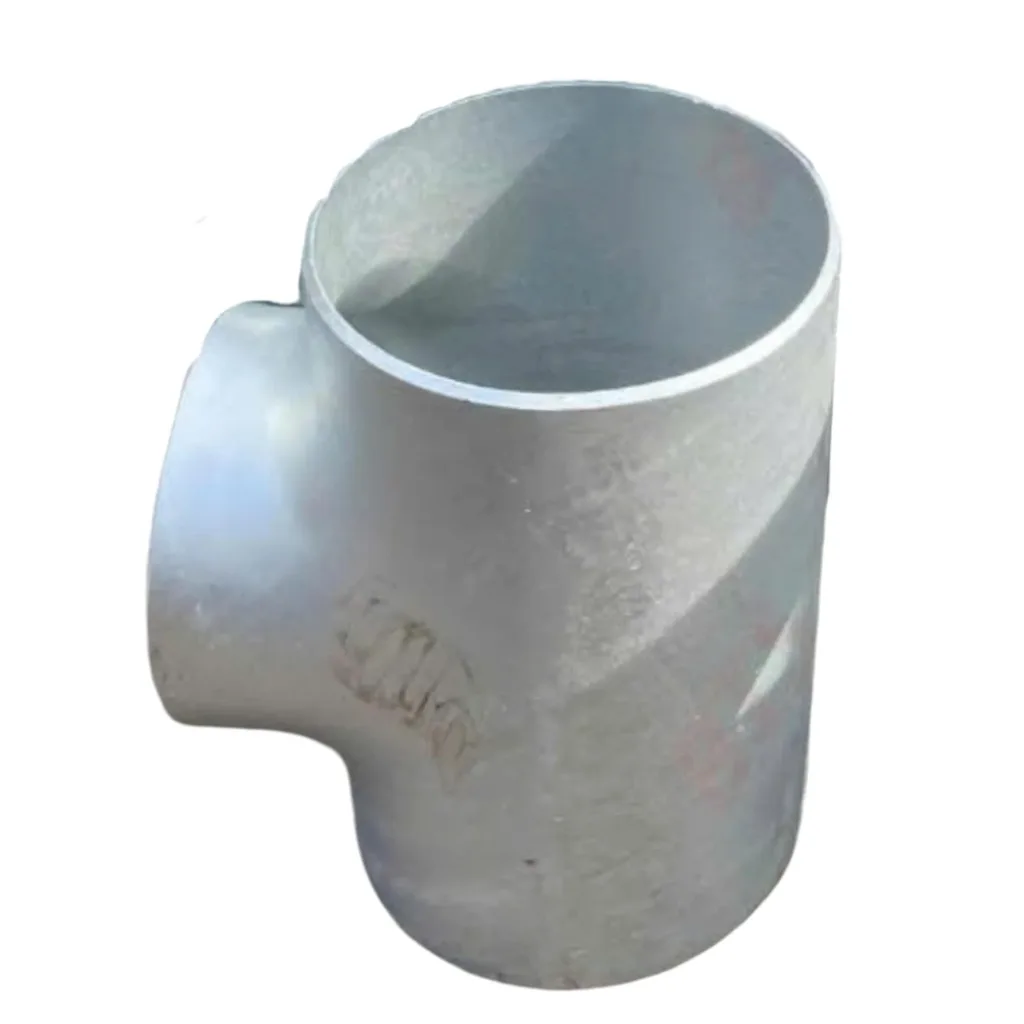

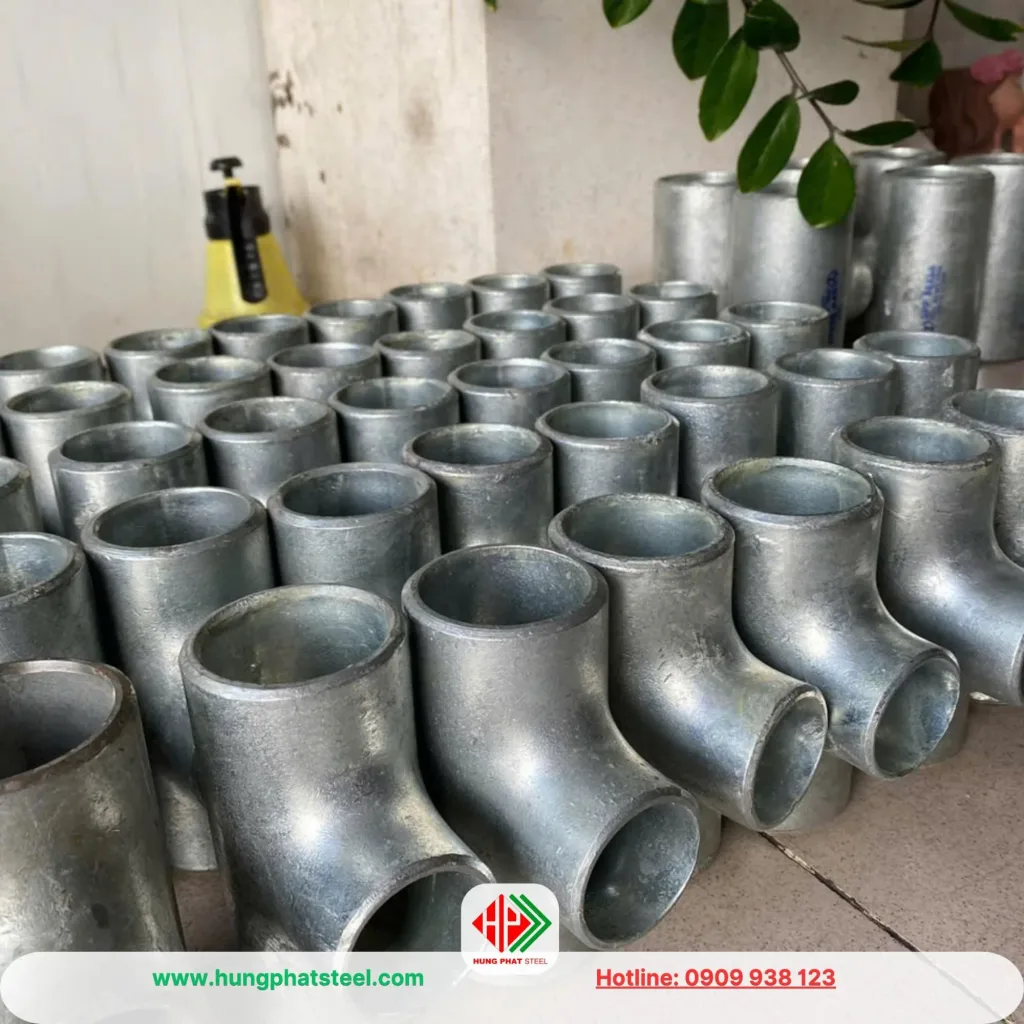

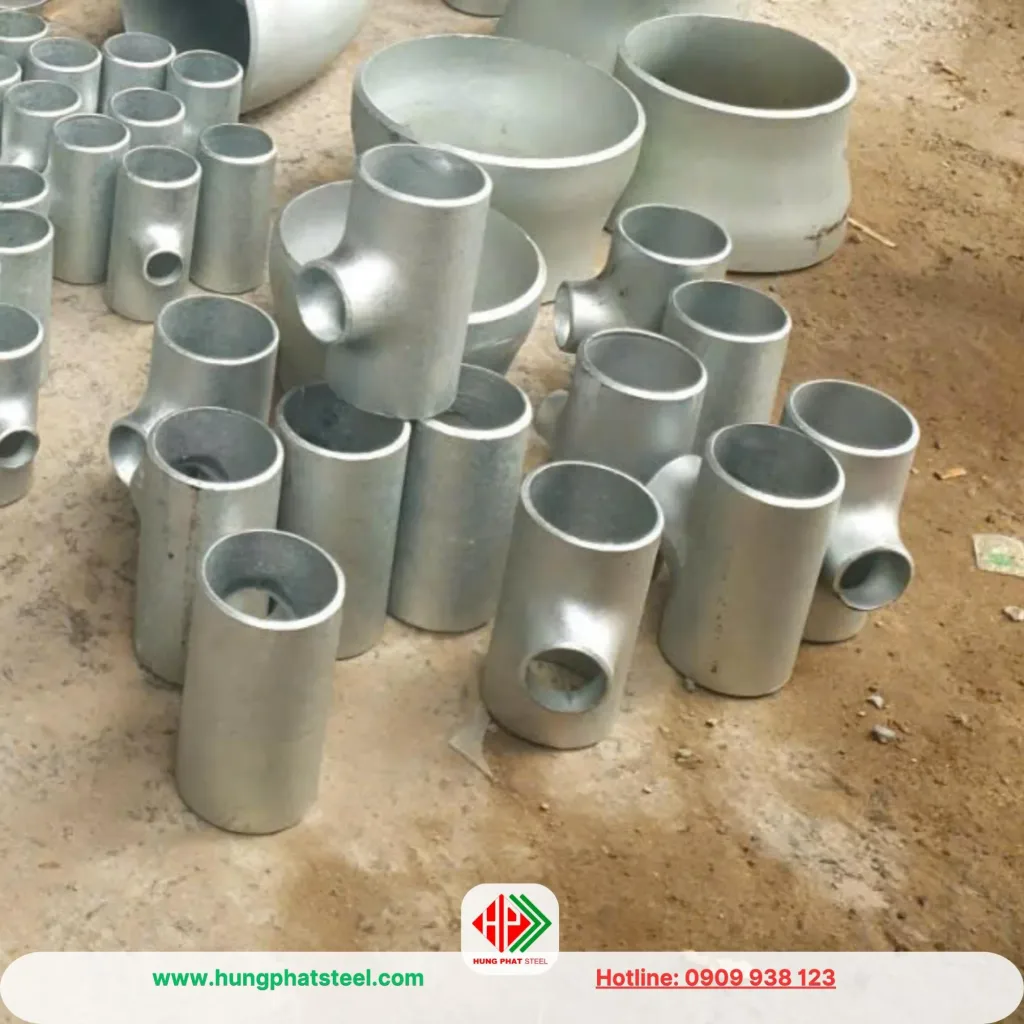

Tê Hàn Mạ Kẽm SCH20 SCH40 SCH80

Mô tả

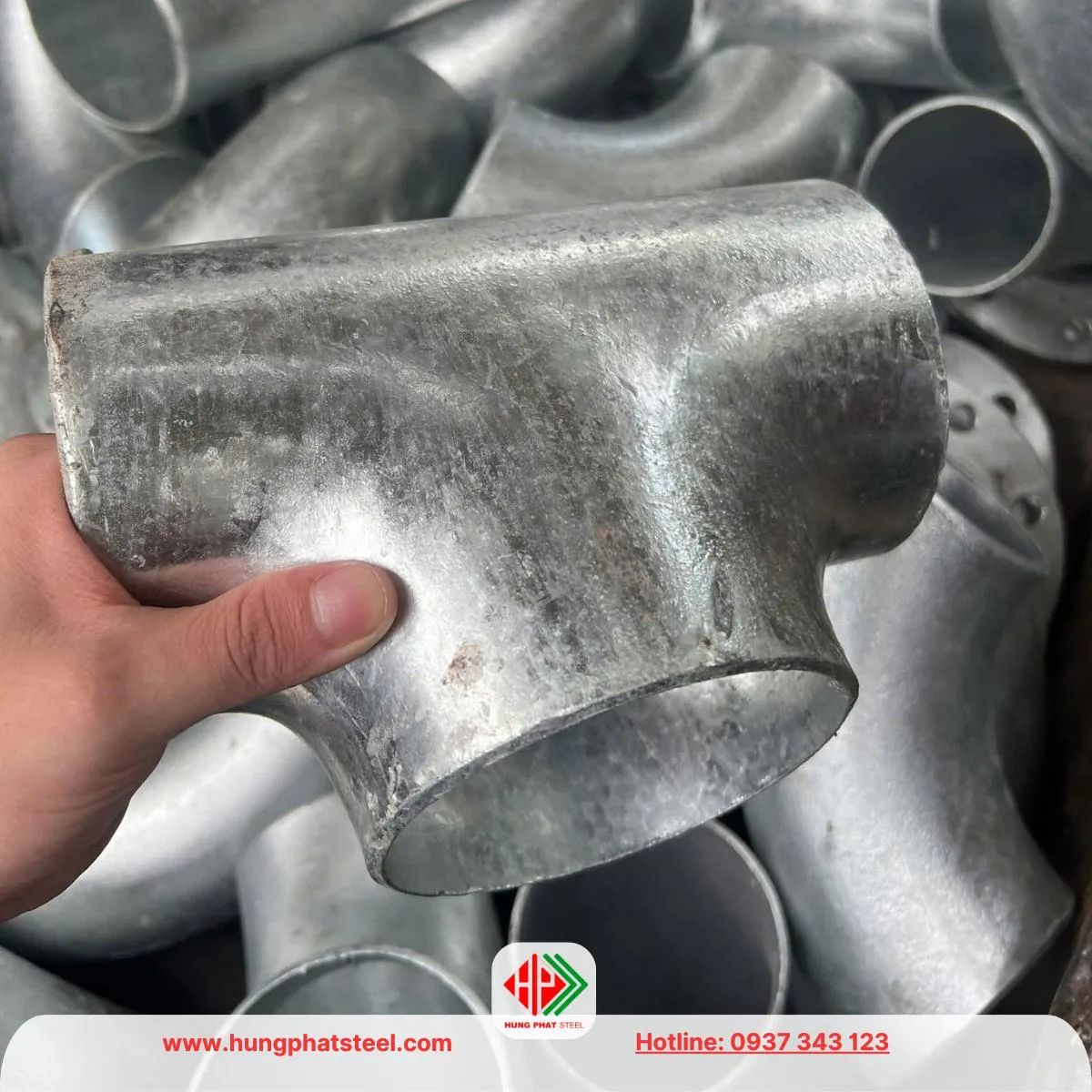

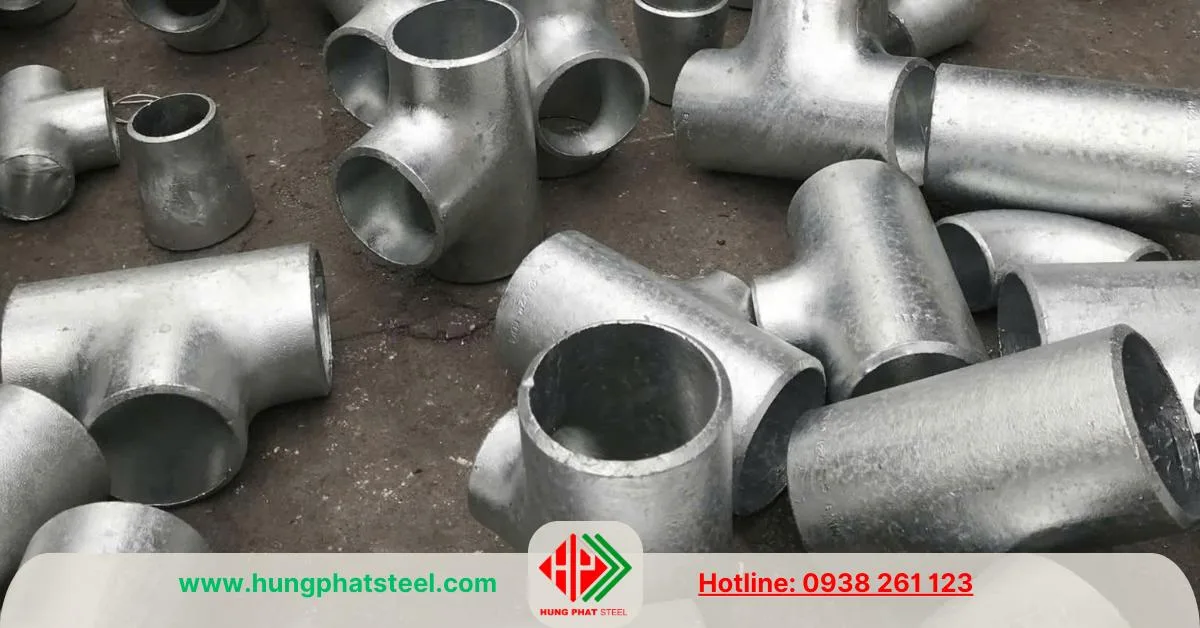

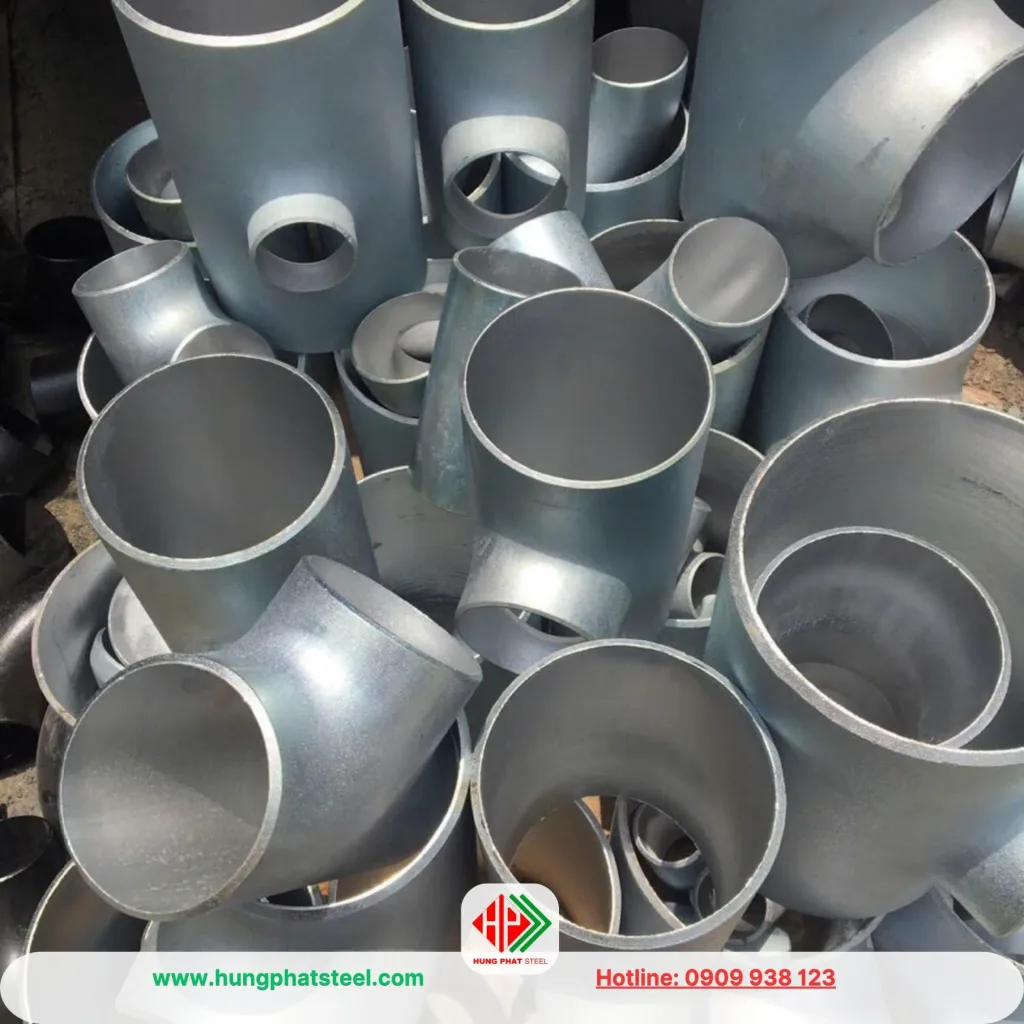

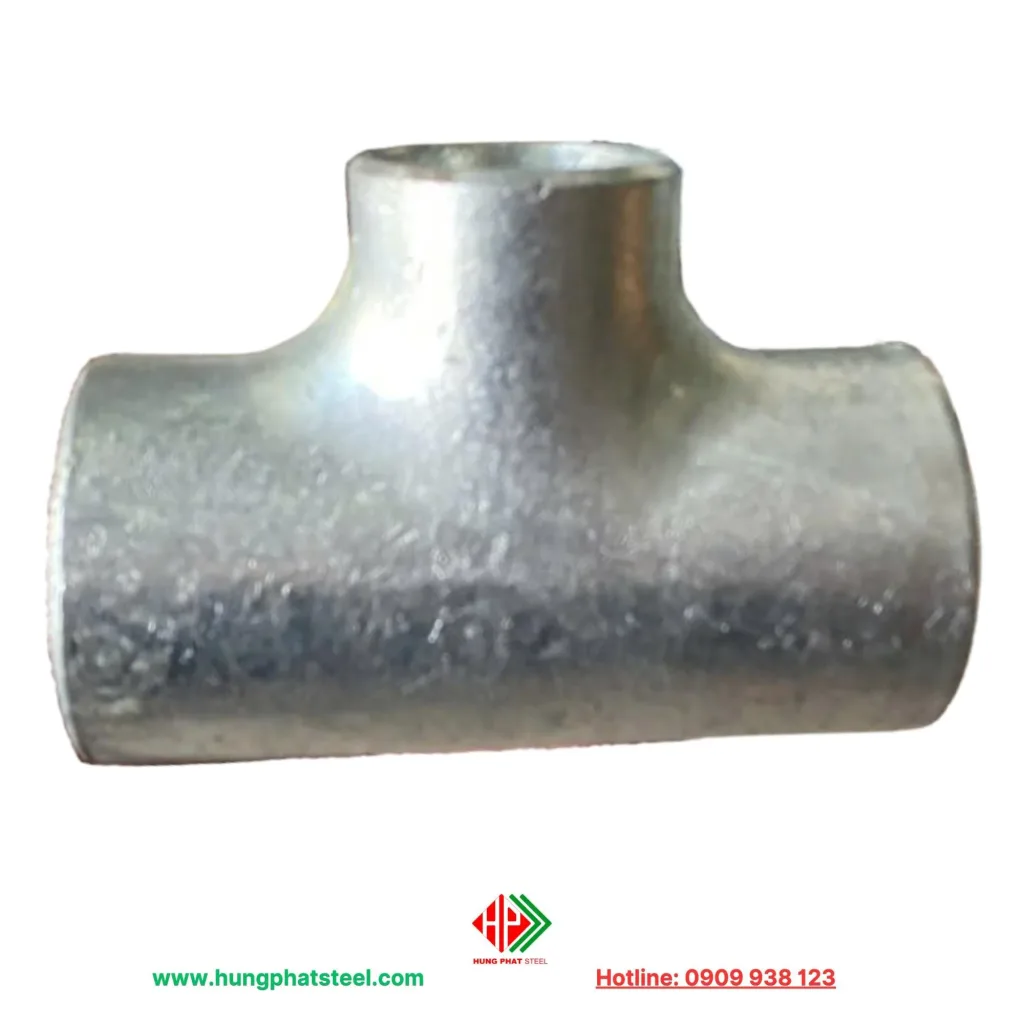

Tê hàn mạ kẽm là một loại phụ kiện đường ống được sản xuất từ thép cacbon, sau đó được mạ một lớp kẽm nhúng nóng hoặc mạ kẽm điện phân để tăng độ bền, khả năng chống ăn mòn và kéo dài tuổi thọ trong môi trường khắc nghiệt..

Phụ kiện này có chức năng kết nối ba đầu ống với nhau theo hình chữ T, giúp phân nhánh hoặc thay đổi hướng dòng chảy của lưu chất trong hệ thống. Được sử dụng phổ biến trong hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy, dẫn khí, dẫn dầu và các công trình công nghiệp.

Tê hàn mạ kẽm SCH20 SCH40 SCH80

Tê hàn mạ kẽm được phân phối bởi Thép Hùng Phát, dưới đây là tổng quan chi tiết về sản phẩm này

Thông số kỹ thuật

• Tê được đúc nóng bằng thép, bên ngoài phủ lớp mạ kẽm chống ăn mòn
• Tiêu chuẩn ASTM- A234 x SCH20/40/80
• Kích cỡ: 1/2” –  30” (DN 15- DN 1000)
• Áp lực làm việc 40kg/cm2
• Sử dụng cho nước, hơi, xăng dầu

Công ty Cổ Phần Thép Hùng Phát chuyên nhập khẩu phân phối các loại phụ kiện hàn dung cho đường ống. Sản phẩm Tê hàn dùng cho các công trình xây dựng như phòng cháy chữa cháy , xử lý nước thải , ống dẫn dầu dẫn khí và khí gaz, đóng tàu, dẫn dầu… Sản phẩm được sản xuất theo tiêu chuẩn ASTM-A234 WPB ANSI B16.9 SCH40, SCH80, SCH160

Quy cách kích thước của tê hàn mạ kẽm

• Dưới đây là bảng quy cách kích thước của Tê Hàn theo các độ dày
• Lưu ý dung sai là ±5% tùy vào từng nhà sản xuất

Ưu điểm khi chọn dùng Tê Hàn Mạ Kẽm

• Khả năng chống ăn mòn cao: Lớp kẽm bảo vệ giúp tê hàn có thể hoạt động ổn định trong môi trường ẩm ướt, hóa chất, axit nhẹ.
• Độ bền và tuổi thọ dài: So với các loại phụ kiện thông thường, tê hàn mạ kẽm có độ bền vượt trội, hạn chế tình trạng rỉ sét.
• Khả năng chịu áp lực tốt: Với chất liệu thép chắc chắn và phương pháp hàn kết nối chặt chẽ, tê hàn mạ kẽm có thể chịu được áp suất lớn, đảm bảo an toàn cho hệ thống đường ống.
• Dễ dàng lắp đặt và bảo trì: Quy trình hàn nối đơn giản, không cần sử dụng các loại keo hoặc gioăng cao su.

Bảng quy cách tê hàn mạ kẽm

Giải thích về các thông số

• DN (Diameter Nominal): Là ký hiệu chỉ đường kính danh định của ống, thường được đo bằng mm hoặc inch. Ví dụ, DN 50 tương đương với 2 inch.
• Run C: Đường kính của ống chính, nơi dòng chảy chính đi qua.
• Outlet M: Đường kính của ống nhánh, nơi dòng chảy được phân nhánh hoặc giảm kích thước.
• SCH: Là tiêu chuẩn độ dày

1. Bảng quy cách thông số của tê đều

2.Bảng quy cách thông số của tê giảm (tê thu)

Giá tê hàn mạ kẽm FKK tham khảo

• Dưới đây là bảng giá tham khảo cho sản phẩm này
• Lưu ý bảng giá sẽ có sự thay đổi theo từng độ dày mỏng và từng nhà sản xuất
• Sai số là ±2%
• Vui lòng liên hệ Hotline 0938 437 123 để cập nhật thông số chính xác và mới nhất

Bảng giá tê hàn thương hiệu FKK

Xem thêm một số phụ kiện khác sẵn kho chúng tôi:

• Co hàn mạ kẽm
• Phụ kiện hàn mạ kẽm
• Co hàn thép 180 độ

Bảng quy cách đường kính và tiêu chuẩn SCH phổ biến

• Dưới đây là bảng quy cách đường kính và tiêu chuẩn độ dày
• Lưu ý dung sai là ±2%

Phân Loại Tê Hàn Mạ Kẽm

Tùy vào nhu cầu sử dụng, tê hàn mạ kẽm có thể được chia thành các loại sau:

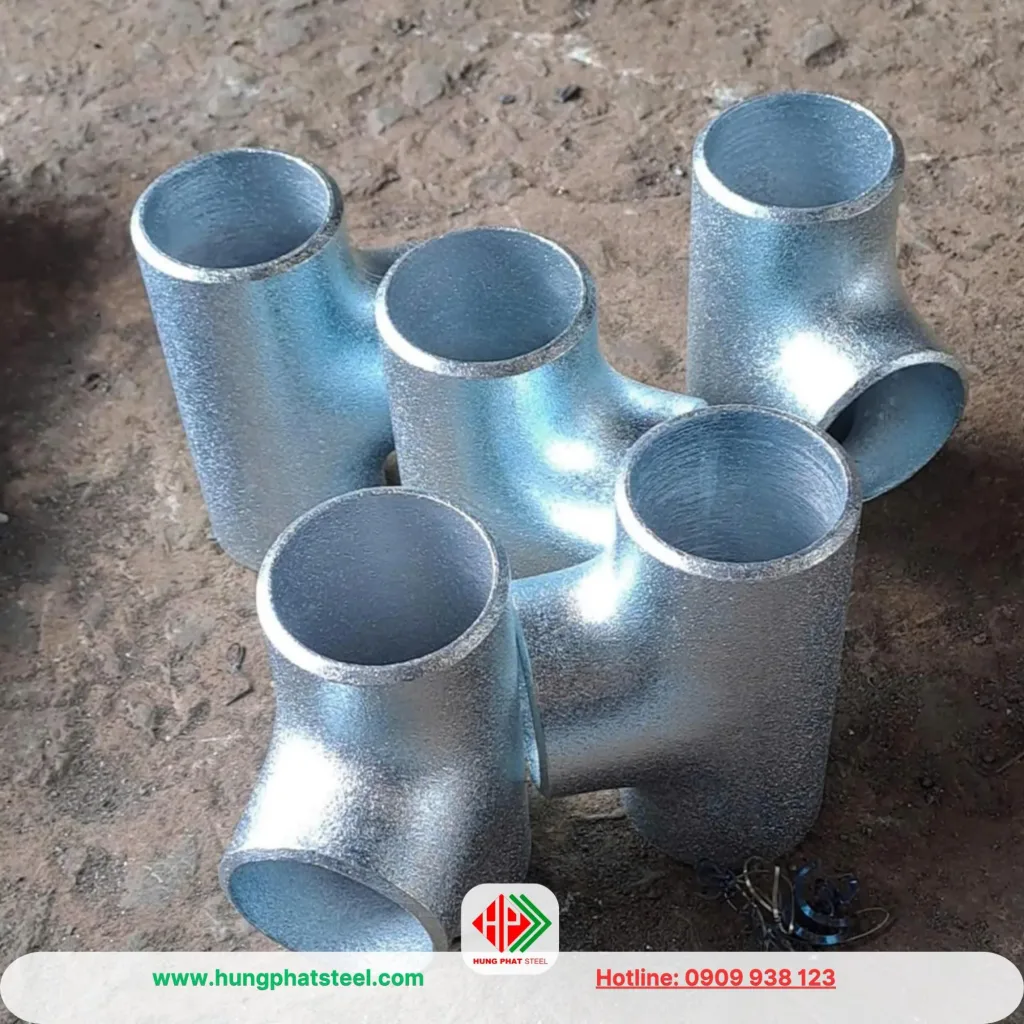

1/Tê hàn mạ kẽm đều (Equal Tee):

Ba nhánh có cùng đường kính, thích hợp để chia dòng hoặc ghép nối các đoạn ống có kích thước bằng nhau, đảm bảo dòng chảy phân bổ đồng đều.

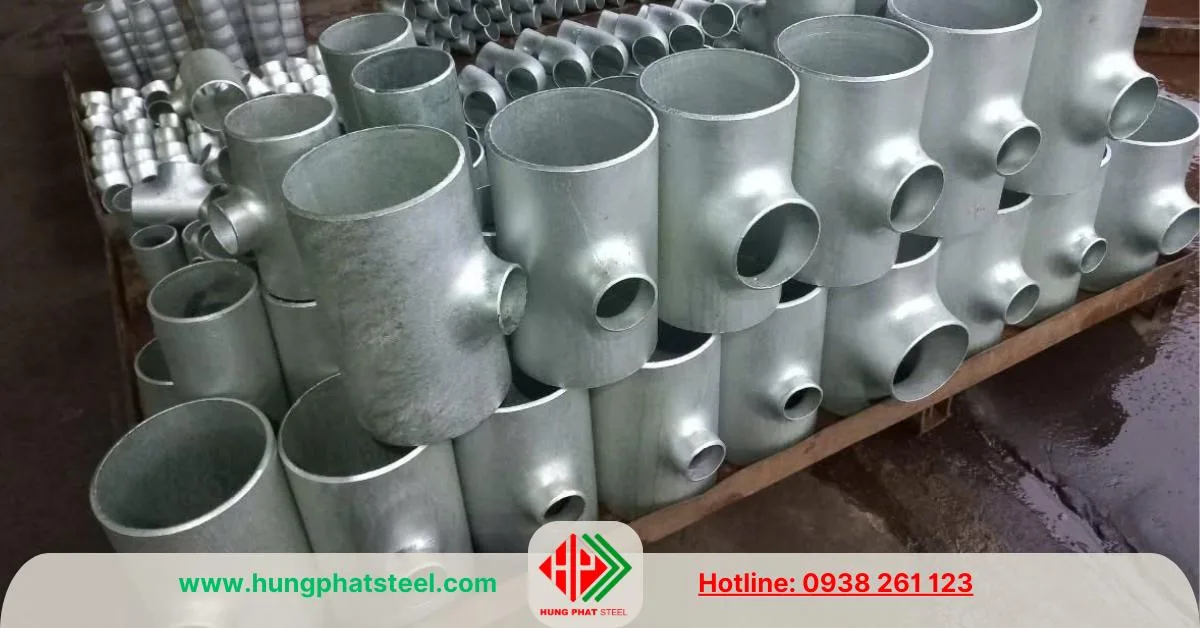

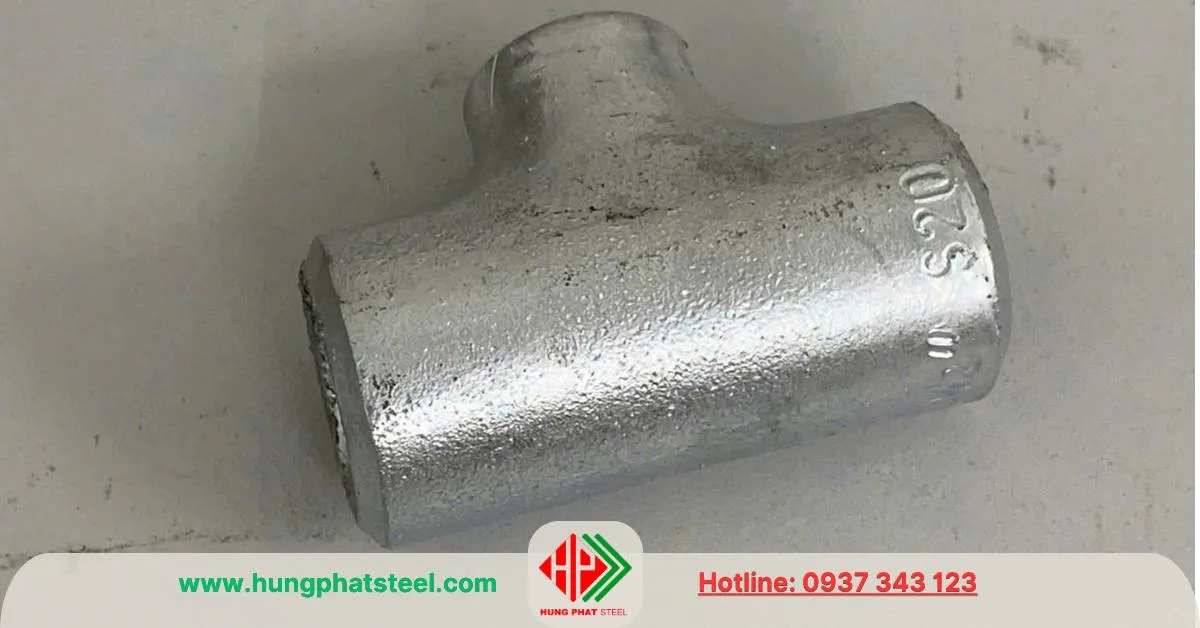

2/Tê hàn mạ kẽm giảm (Reducing Tee):

Có một nhánh có đường kính nhỏ hơn hai nhánh còn lại, được dùng khi cần thay đổi kích thước ống trong hệ thống, giúp điều chỉnh lưu lượng và áp suất.

3.Tê Hàn Xi Kẽm

• Chất liệu: Làm từ thép carbon, phủ một lớp sơn kẽm (xi kẽm).
• Phương pháp xử lý: Lớp xi kẽm giúp bảo vệ bề mặt khỏi oxi hóa, nhưng không bền bằng mạ kẽm nhúng nóng.
• Ưu điểm: Giá thành thấp hơn tê hàn mạ kẽm nhúng nóng, dễ gia công, lắp đặt.
• Ứng dụng: Hệ thống đường ống dẫn khí, hơi, nước,… trong môi trường ít ăn mòn.

4.Tê Hàn Mạ Kẽm Nhúng Nóng

• Chất liệu: Thép carbon chịu lực cao.
• Phương pháp mạ: Mạ kẽm nhúng nóng ở nhiệt độ cao (450-500°C), tạo lớp kẽm bám chặt và bền hơn.
• Ưu điểm: Chống ăn mòn tốt nhất, tuổi thọ cao, thích hợp cho môi trường khắc nghiệt như ngoài trời, môi trường biển.
• Ứng dụng: Hệ thống đường ống cấp thoát nước, công trình ngoài trời, đường ống dầu khí,…

Mỗi loại tê hàn có ưu điểm riêng, tùy vào điều kiện sử dụng mà lựa chọn loại phù hợp để đảm bảo hiệu suất và độ bền của hệ thống đường ống.

Ứng dụng của Tê Hàn Mạ Kẽm trong đường ống

Tê hàn mạ kẽm được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chống ăn mòn, độ bền cao và khả năng kết nối chắc chắn giữa các đoạn ống:

• Hệ thống cấp thoát nước trong các tòa nhà, khu dân cư, nhà máy và khu công nghiệp: đảm bảo kết nối kín khít, hạn chế rò rỉ, phù hợp với môi trường ẩm ướt hoặc nước thải có hóa chất nhẹ.
• Hệ thống phòng cháy chữa cháy (PCCC): tê hàn mạ kẽm thường được lắp đặt tại các điểm chia nhánh đường ống dẫn nước chữa cháy, chịu được áp lực cao và môi trường khắc nghiệt.
• Đường ống dẫn dầu, khí, hóa chất: nhờ lớp mạ kẽm chống ăn mòn, sản phẩm được sử dụng trong môi trường có tác nhân oxy hóa hoặc hóa học mạnh.
• Nhà máy chế biến thực phẩm, sản xuất giấy, dệt nhuộm: đáp ứng tiêu chuẩn vệ sinh, chống gỉ, giúp hệ thống vận hành ổn định, bền bỉ.
• Ngành năng lượng: sử dụng trong đường ống kỹ thuật tại các nhà máy nhiệt điện, thủy điện, nơi yêu cầu cao về độ kín và tuổi thọ sản phẩm.

Ngoài ra, tê hàn mạ kẽm còn được dùng trong các hệ thống cấp khí nén, dẫn hơi nước, và cả kết cấu đường ống ngoài trời nhờ khả năng chịu thời tiết tốt.

Tiêu chuẩn chất lượng và thành phần

1. Thành phần hóa học

Tê hàn mạ kẽm thường được sản xuất từ thép carbon hoặc thép hợp kim thấp (chủ yếu dùng thép A234 WPB, A420 WPL6, Q235, Q345, hoặc tương đương).
Tỷ lệ thành phần hóa học tham khảo (với thép carbon A234 WPB):

• C (Carbon): ≤ 0.30%

• Mn (Mangan): 0.29 – 1.06%

• P (Phốt pho): ≤ 0.035%

• S (Lưu huỳnh): ≤ 0.035%

• Si (Silic): ≥ 0.10%

Ngoài ra, bề mặt sản phẩm được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân, giúp tăng khả năng chống ăn mòn.

2. Cơ tính (Mechanical Properties)

Tùy theo mác thép chế tạo, cơ tính cơ bản của tê hàn mạ kẽm thường đạt:

• Giới hạn bền kéo (Tensile Strength): ≥ 415 MPa

• Giới hạn chảy (Yield Strength): ≥ 240 MPa

• Độ giãn dài (Elongation): ≥ 20%

• Độ cứng (Hardness): HB ≤ 197 (theo Brinell)

Nhờ vậy, tê hàn mạ kẽm đảm bảo chịu được áp lực cao trong các hệ thống ống công nghiệp, nước, khí, dầu.

3. Tiêu chuẩn áp dụng

Tê hàn mạ kẽm có thể sản xuất và kiểm định theo nhiều tiêu chuẩn quốc tế, thông dụng gồm:

• ASME B16.9 – Tiêu chuẩn quốc tế cho phụ kiện hàn đối đầu (butt-weld fittings).

• ASTM A234 / A420 – Tiêu chuẩn vật liệu thép carbon và hợp kim thấp dùng cho phụ kiện đường ống.

• MSS-SP 75 – Phụ kiện áp lực cao.

• JIS B2311 – B2312 (Nhật Bản) – Phụ kiện hàn ống thép.

• DIN 2605 / DIN 2615 (Đức) – Phụ kiện hàn thép tiêu chuẩn châu Âu.

4. Tiêu chuẩn mạ kẽm

• ASTM A123/A123M: Tiêu chuẩn quốc tế của Mỹ quy định về lớp phủ kẽm nhúng nóng trên sản phẩm thép & gang. Bao gồm:

  • Yêu cầu về độ dày lớp kẽm (thường từ 65 µm – 100 µm tùy kích thước & bề dày sản phẩm).

  • Độ bám dính lớp mạ.

  • Kiểm tra trực quan (bề mặt phải sáng, đều, không bong tróc, không khuyết tật).

• ASTM A153/A153M: Dùng cho các chi tiết rèn, đúc hoặc nhỏ (nếu tê hàn dạng phụ kiện nhỏ).

• ISO 1461: Tiêu chuẩn quốc tế tương đương về mạ kẽm nhúng nóng sản phẩm hoàn thiện.

• TCVN 8791:2011 (Việt Nam): Tiêu chuẩn quốc gia về lớp phủ kẽm nhúng nóng cho sản phẩm sắt thép.

Quy trình mạ kẽm nhúng nóng Tê hàn (tê thép)

Quy trình mạ kẽm nhúng nóng Tê hàn (tê thép) được thực hiện theo tiêu chuẩn quốc tế (ASTM A123, JIS H8641, ISO 1461…) nhằm tạo lớp phủ kẽm bền chắc, chống ăn mòn cho sản phẩm. Các bước cơ bản:

1. Chuẩn bị bề mặt

• Tẩy dầu, mỡ: Tê hàn được ngâm dung dịch kiềm để loại bỏ dầu mỡ, bụi bẩn bám trên bề mặt.

• Tẩy gỉ (pickling): Dùng dung dịch axit (HCl hoặc H₂SO₄) để loại bỏ lớp gỉ sét, oxit sắt.

• Rửa nước: Làm sạch bề mặt sau tẩy gỉ để tránh axit tồn dư.

• Xử lý trợ dung (fluxing): Nhúng vào dung dịch ZnCl₂ + NH₄Cl nhằm ngăn oxy hóa và giúp kẽm bám chắc khi nhúng.

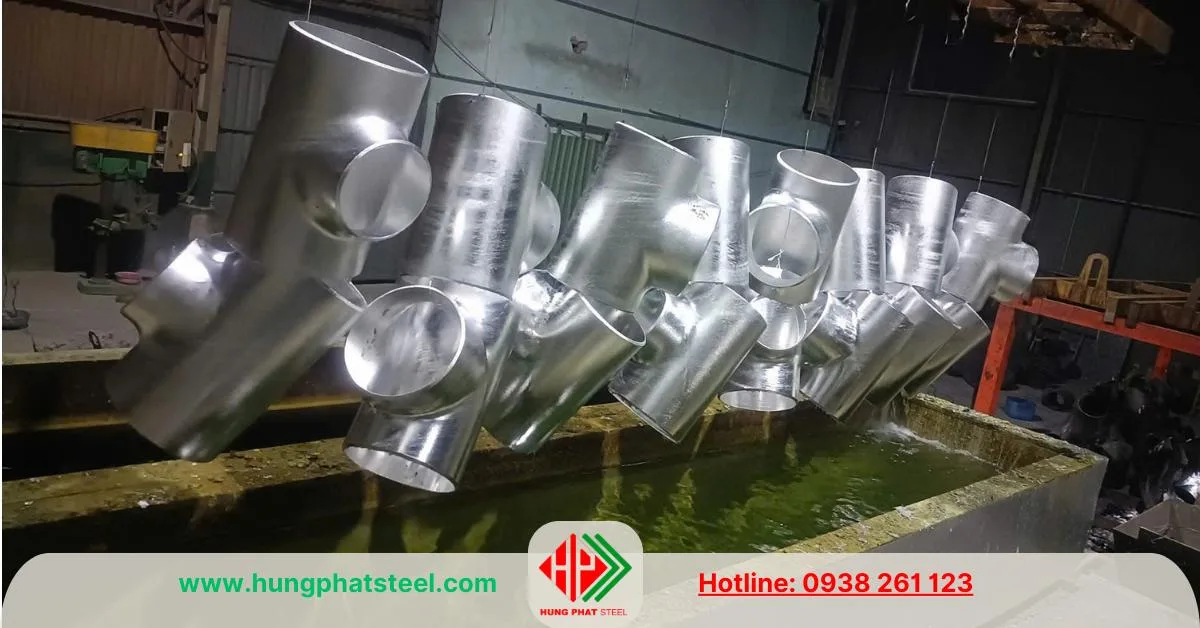

2. Nhúng kẽm nóng chảy

• Tê hàn được đưa vào bể kẽm nóng chảy ở 450°C – 470°C.

• Kẽm lỏng phản ứng với thép, hình thành các lớp hợp kim kẽm – sắt và lớp kẽm nguyên chất bên ngoài.

• Đảm bảo thời gian nhúng hợp lý để lớp kẽm phủ đều, dày theo tiêu chuẩn (thường ≥ 65 µm đối với phụ kiện ống).

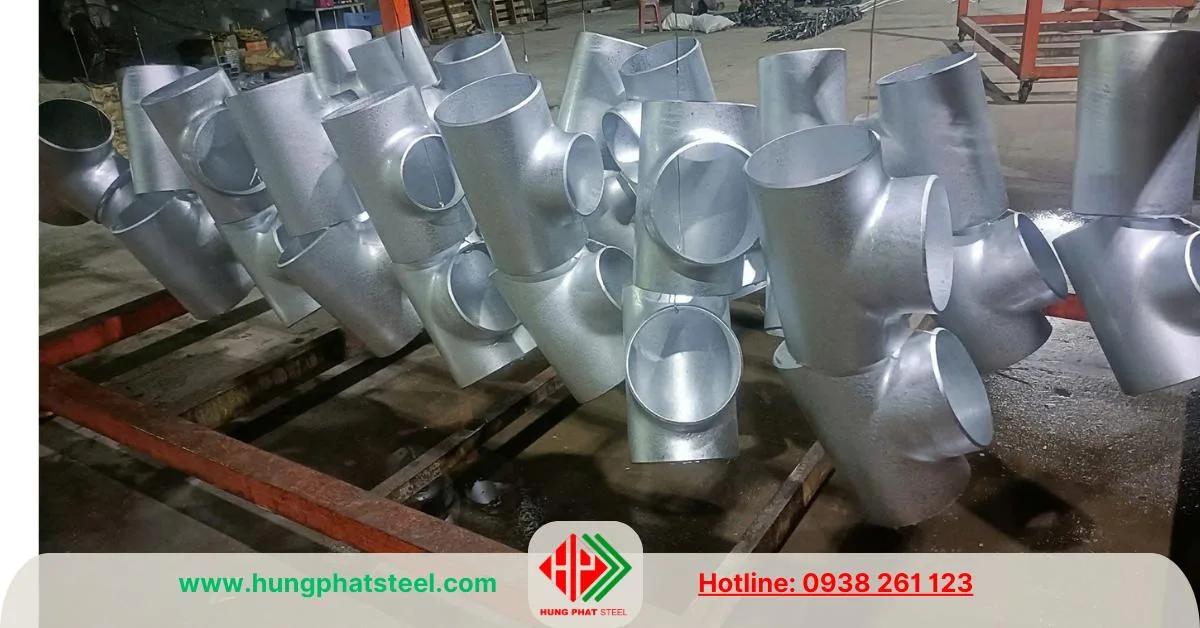

3. Làm nguội và xử lý bề mặt

• Sau khi nhúng, tê được lấy ra, để ráo kẽm và làm nguội bằng không khí hoặc nước.

• Có thể xử lý thêm lớp passivation để giảm hiện tượng trắng kẽm (white rust).

4. Kiểm tra chất lượng

• Kiểm tra độ dày lớp kẽm bằng máy đo chuyên dụng (theo ASTM A123 hoặc TCVN 5408).

• Kiểm tra bám dính (cross-cut test hoặc va đập).

• Kiểm tra ngoại quan: bề mặt phải sáng, nhẵn, không bong tróc, không có khuyết tật lớn.

👉 Nhờ quy trình này, tê hàn mạ kẽm nhúng nóng có tuổi thọ cao hơn nhiều lần so với thép đen thông thường, chịu được môi trường ẩm ướt, ăn mòn, thích hợp cho hệ thống cấp thoát nước, PCCC, công nghiệp, xây dựng ngoài trời.

Mua Tê Hàn Mạ Kẽm Ở Đâu Uy Tín?

Việc lựa chọn nhà cung cấp tê hàn mạ kẽm uy tín sẽ giúp đảm bảo chất lượng sản phẩm, đúng tiêu chuẩn kỹ thuật và độ bền cao.

• Thép Hùng Phát là một trong những đơn vị phân phối tê hàn mạ kẽm chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật, đảm bảo an toàn và hiệu quả trong mọi công trình.
• Tê hàn mạ kẽm phân phối bởi Thép Hùng Phát  là một phụ kiện quan trọng trong hệ thống đường ống, với nhiều ưu điểm về độ bền, khả năng chống ăn mòn và chịu áp lực tốt.

Việc sử dụng sản phẩm chất lượng cao sẽ giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ và giảm thiểu chi phí bảo trì. Nếu bạn đang cần tìm một đơn vị cung cấp tê hàn mạ kẽm uy tín, Thép Hùng Phát chính là lựa chọn đáng tin cậy.
