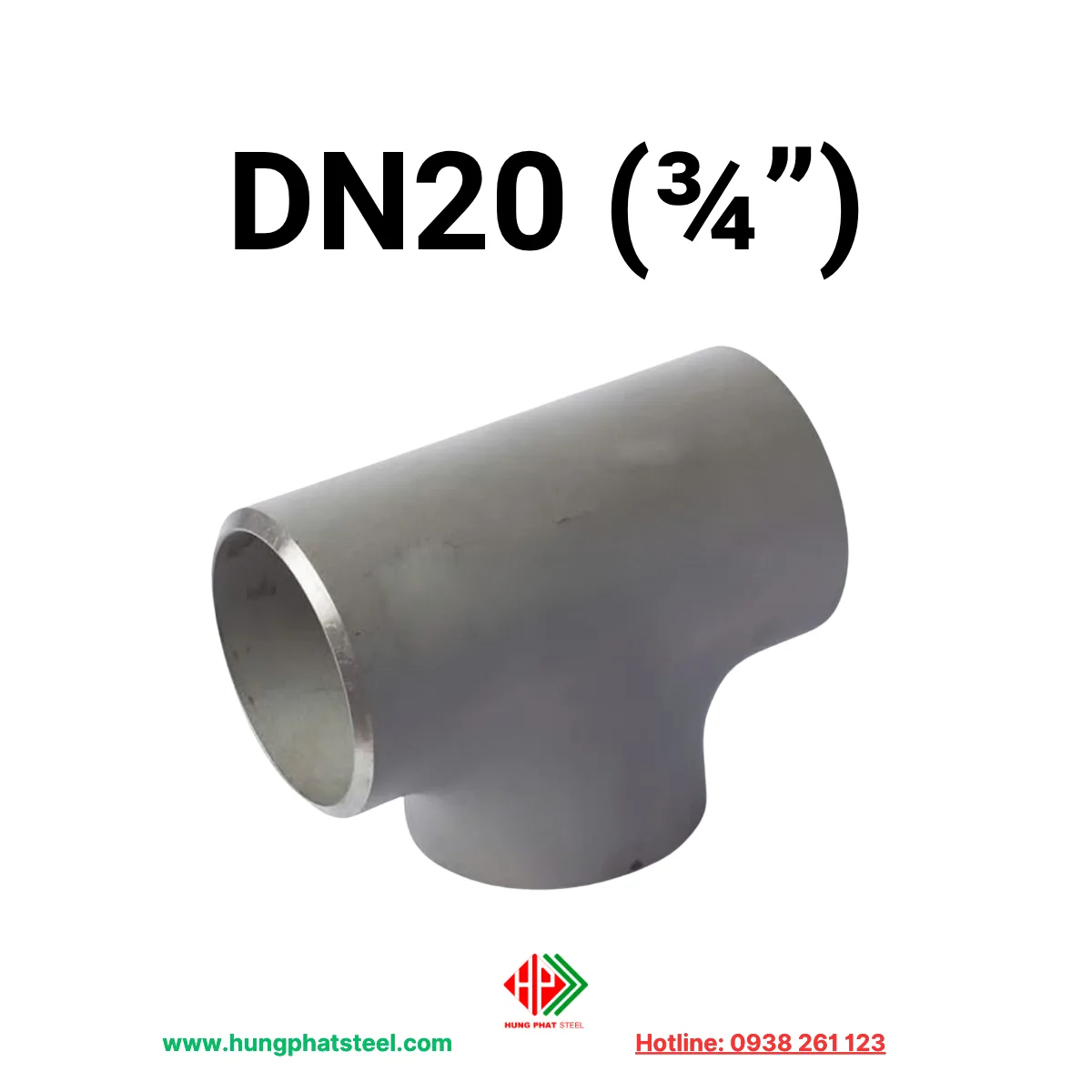

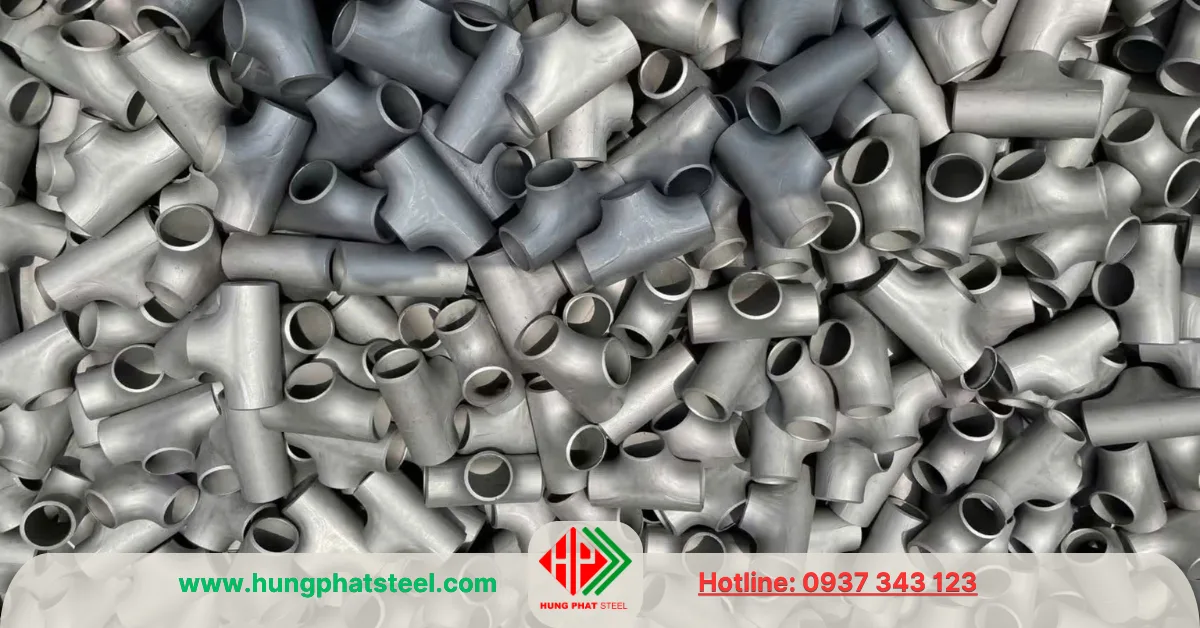

Tê Hàn INOX DN20 (D27)

Tê hàn INOX DN20 (D27) là phụ kiện inox được sử dụng để chia nhánh, kết nối hoặc thay đổi hướng dòng chảy trong hệ thống đường ống. Với thiết kế hình chữ T và ba đầu kết nối bằng phương pháp hàn, sản phẩm tạo ra liên kết chắc chắn, kín và phù hợp với nhiều hệ thống đường ống công nghiệp.

DN20 thường được gọi là D27, 3/4 inch, là một trong những kích thước nhỏ được sử dụng phổ biến trong hệ thống nước, khí, thực phẩm, hóa chất và các đường ống phụ trợ.

Tê hàn inox DN20 có nhiều lựa chọn về vật liệu như inox 304, inox 304L, inox 316 và inox 316L. Bên cạnh tê đều có ba đầu cùng kích thước, sản phẩm còn có tê giảm với đầu nhánh nhỏ hơn, đáp ứng nhu cầu chia nhánh cho những đường ống có kích thước khác nhau.

Thông số kỹ thuật Tê Hàn INOX DN20

Tùy nhà sản xuất và tiêu chuẩn áp dụng, thông số của tê hàn inox DN20 có thể thay đổi. Những thông tin cơ bản thường được quan tâm gồm:

Tên sản phẩm: Tê hàn INOX DN20
Kích thước danh nghĩa: DN20
Đường kính ngoài: D27
Quy đổi: 3/4 inch
Kiểu kết nối: Hàn đối đầu
Kiểu dáng: Tê đều, tê giảm
Vật liệu: Inox 304/304L, inox 316/316L
Tiêu chuẩn phổ biến: ASTM A403, ASME B16.9
Độ dày: SCH10S, SCH20S, SCH40S và các quy cách khác tùy sản phẩm
Bề mặt: Inox nguyên bản, xử lý bề mặt tùy nhà sản xuất
Ứng dụng: Đường ống nước, khí, thực phẩm, hóa chất, dược phẩm và hệ thống công nghiệp.

Khi lựa chọn tê hàn DN20, không nên chỉ dựa vào thông tin DN20 mà cần kiểm tra đồng thời đường kính ngoài của ống, độ dày thành ống và tiêu chuẩn phụ kiện để bảo đảm khả năng hàn ghép chính xác.

Bảng quy cách kích thước

Bản vẽ Tê hàn — Bản vẽ Tê đều/tê giảm (tê thu)

Tê hàn INOX tiêu chuẩn ASTM A403-ASME B16.9
Quy cách	Đường kính ngoài OD		SCH 10 S		SCH 40 S		Quy cách nhánh chính và nhánh phụ
	Đường kính ngoài OD		Đường kính trong ID	Độ dày T	Đường kính trong ID	Độ dày T	Nhánh chính (Run C)	Nhánh phụ (Outlet M)
	inch	mm	inch	mm	inch	mm	inch	inch
3/4″	1.05	26.67	0.884	2.11	0.824	2.87	1.125	1.125

Danh mục sản phẩm tham khảo:

Tên hàn INOX DN15
Tê hàn INOX các loại
Ống INOX DN20 (Phi 27)

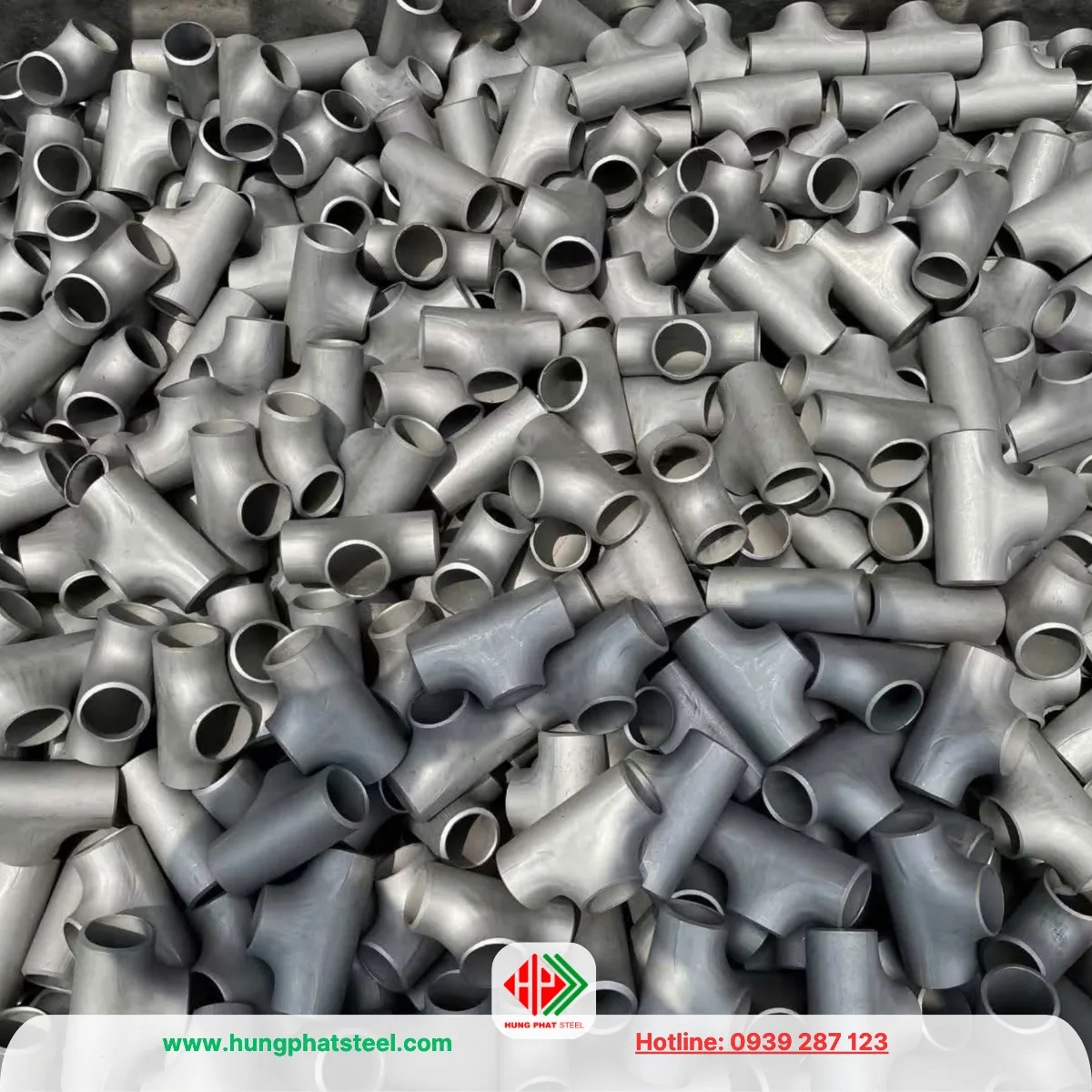

Các chủng loại Tê Hàn INOX DN20 (D27)

Tê Hàn INOX 304 DN20

Tê hàn INOX 304 DN20 là dòng sản phẩm được sử dụng phổ biến trong các hệ thống đường ống inox. Inox 304 có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều điều kiện thông thường, đồng thời có độ bền cơ học ổn định và dễ gia công hàn.

Tê inox 304 DN20 thường xuất hiện trong hệ thống cấp nước, xử lý nước, khí nén, thực phẩm, đồ uống, nhà máy sản xuất và các đường ống phụ trợ. Đây là lựa chọn phù hợp đối với những hệ thống không làm việc trong môi trường có tính ăn mòn quá cao.

Một ưu điểm của inox 304 là tính phổ biến. Vật liệu này có nhiều nguồn cung trên thị trường, dễ tìm kiếm phụ kiện đồng bộ và chi phí thường thấp hơn inox 316. Vì vậy, tê hàn inox 304 DN20 thường được lựa chọn cho các công trình cần số lượng phụ kiện lớn.

Tê Hàn INOX 316 DN20

Tê hàn INOX 316 DN20 được sản xuất từ inox 316 hoặc 316L. So với inox 304, inox 316 có khả năng chống ăn mòn tốt hơn trong nhiều môi trường, đặc biệt là những môi trường có chloride hoặc một số tác nhân hóa học.

Tê inox 316 DN20 có thể được sử dụng trong nhà máy hóa chất, thực phẩm, dược phẩm, hệ thống nước biển, môi trường ven biển và các dây chuyền sản xuất yêu cầu cao về khả năng chống ăn mòn.

Đối với hệ thống có yêu cầu cao về vệ sinh và khả năng chống ăn mòn, inox 316L cũng là một lựa chọn đáng cân nhắc. Tuy nhiên, không phải mọi công trình đều cần sử dụng inox 316. Việc lựa chọn 304 hay 316 nên dựa trên lưu chất, nhiệt độ, môi trường bên ngoài và yêu cầu kỹ thuật của hệ thống.

Tê Hàn INOX phi 27 dạng tê đều

Tê đều inox DN20 có ba đầu kết nối cùng kích thước DN20, tương đương D27. Đây là dạng tê được sử dụng khi đường ống chính và đường ống nhánh có cùng đường kính.

Ví dụ, một tuyến ống DN20 cần chia thành một nhánh DN20 khác thì có thể sử dụng tê đều DN20. Thiết kế ba đầu bằng nhau giúp việc lựa chọn và lắp đặt tương đối đơn giản.

Tê đều DN20 thường được dùng trong các hệ thống có nhiều nhánh đường ống nhỏ, đặc biệt tại các vị trí cấp nước, khí hoặc phân phối lưu chất đến nhiều thiết bị.

Tê Hàn INOX phi 27 dạng tê giảm

Tê giảm inox DN20 hay còn gọi là tê thu, được sử dụng khi đường ống chính và đường ống nhánh có kích thước khác nhau. Hai đầu chính có thể giữ kích thước DN20 trong khi đầu nhánh được giảm xuống DN15 hoặc kích thước khác tùy quy cách.

Tê giảm giúp thực hiện đồng thời hai chức năng là chia nhánh và thay đổi đường kính đường ống. Nhờ đó, hệ thống không cần sử dụng thêm một số phụ kiện chuyển đổi tại vị trí chia nhánh.

Khi đặt tê giảm inox DN20, cần cung cấp đầy đủ quy cách, chẳng hạn DN20/DN15, để tránh nhầm lẫn giữa kích thước đường chính và kích thước đầu nhánh.

Ưu điểm của Tê Hàn INOX DN20

Tê hàn inox DN20 có ưu điểm nổi bật là khả năng chống ăn mòn và chống gỉ tốt. So với phụ kiện thép thông thường, inox phù hợp hơn với những hệ thống có yêu cầu cao về độ bền và vệ sinh.

Kết nối bằng phương pháp hàn giúp tạo ra liên kết chắc chắn giữa phụ kiện và đường ống. Khi được hàn đúng kỹ thuật, mối nối có độ kín tốt, hạn chế nguy cơ rò rỉ trong quá trình vận hành.

Kích thước DN20 tương đối nhỏ nên tê hàn DN20 thường được sử dụng cho các tuyến ống phụ, đường ống cấp cho thiết bị, hệ thống phân phối nước hoặc khí và các vị trí cần chia nhánh trong không gian hạn chế.

Bề mặt inox cũng có tính thẩm mỹ cao, dễ vệ sinh và phù hợp với những ngành yêu cầu môi trường sạch như thực phẩm, đồ uống và một số dây chuyền sản xuất chuyên dụng.

Ứng dụng Tê Hàn INOX DN20

Tê hàn inox DN20 được sử dụng trong nhiều lĩnh vực khác nhau. Trong hệ thống cấp nước và xử lý nước, sản phẩm được dùng để chia nhánh từ đường ống chính đến các thiết bị hoặc tuyến ống phụ.

Trong hệ thống khí nén, tê DN20 có thể được sử dụng tại các vị trí cần phân chia đường khí. Với hệ thống thực phẩm và đồ uống, inox 304 hoặc 316 được lựa chọn tùy yêu cầu vệ sinh và điều kiện tiếp xúc với lưu chất.

Trong ngành hóa chất, inox 316 thường được cân nhắc khi môi trường làm việc có tính ăn mòn cao. Ngoài ra, sản phẩm còn được sử dụng trong các hệ thống đường ống của nhà máy, xưởng sản xuất, hệ thống HVAC và nhiều công trình công nghiệp.

Tê Hàn INOX DN20 tại Thép Hùng Phát

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối thép, inox và phụ kiện đường ống tại Việt Nam. Đối với dòng phụ kiện inox, Thép Hùng Phát cung cấp nhiều loại tê hàn inox 304, tê hàn inox 316, tê đều và tê giảm với nhiều kích thước phục vụ các hệ thống đường ống khác nhau.

Tê hàn INOX DN20 (D27) có thể được lựa chọn theo vật liệu 304/304L hoặc 316/316L, kiểu tê đều hoặc tê giảm và cấp độ dày phù hợp với đường ống. Ngoài tê hàn, Thép Hùng Phát còn cung cấp đồng bộ nhiều phụ kiện inox như co hàn, bầu giảm, chén hàn, măng sông hàn và mặt bích inox.

Khi mua Tê Hàn INOX DN20 (D27), khách hàng nên xác định rõ vật liệu 304 hay 316, kiểu tê đều hay tê giảm, kích thước đầu nhánh và độ dày SCH. Việc lựa chọn đúng quy cách giúp phụ kiện tương thích với đường ống, thuận tiện khi gia công hàn và đảm bảo hệ thống vận hành ổn định.
