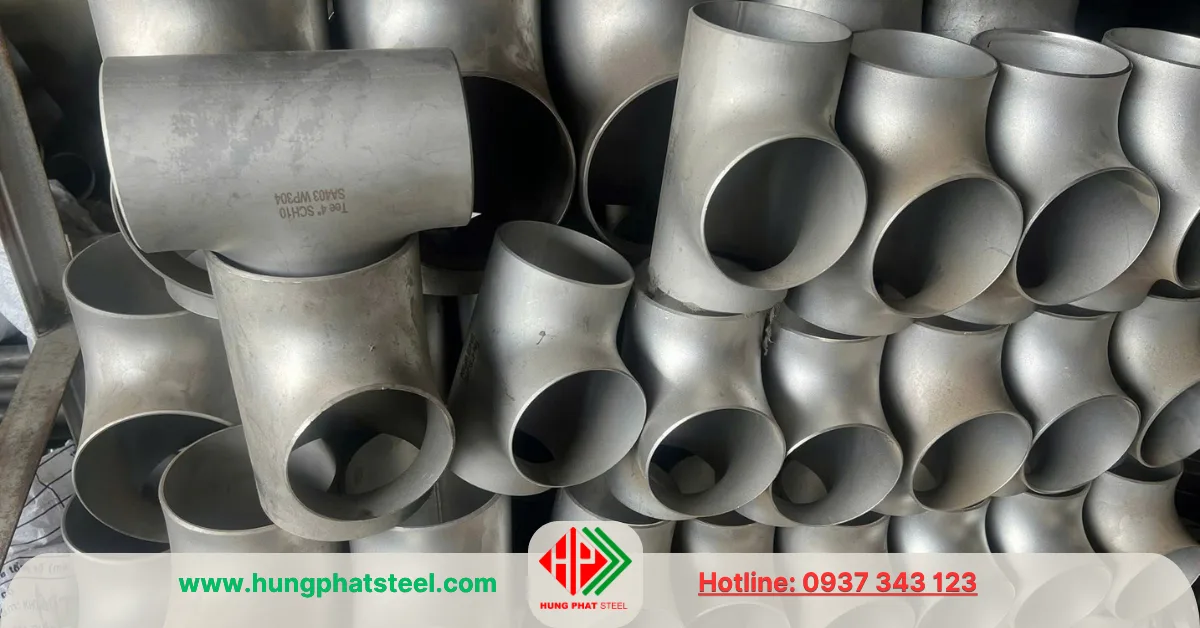

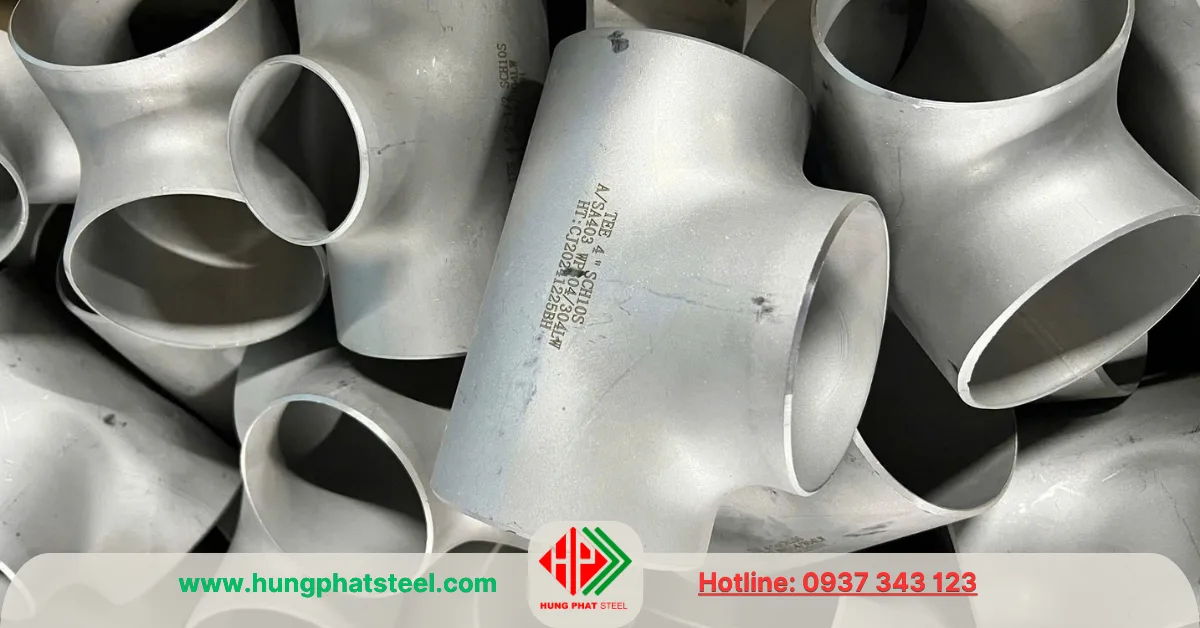

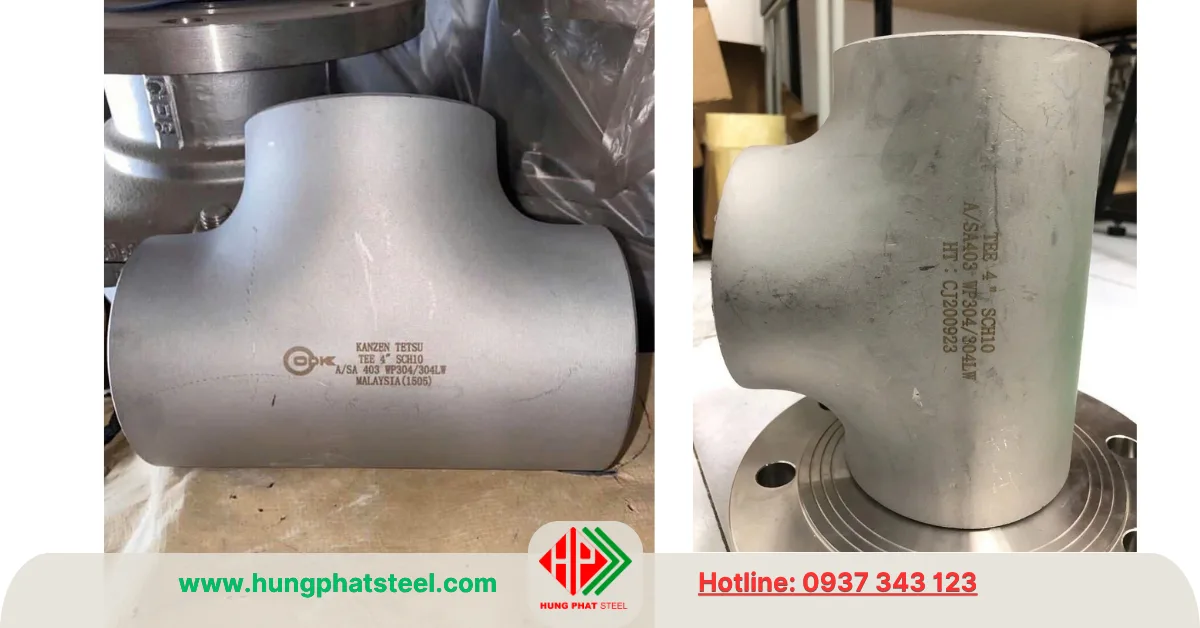

Tê Hàn INOX DN100 (D114)

Mô tả

Tê hàn INOX DN100 (D114) là phụ kiện được sử dụng để phân nhánh hoặc kết nối ba tuyến đường ống trong hệ thống đường ống inox. Sản phẩm có dạng chữ T, trong đó hai đầu nằm trên tuyến ống chính và một đầu được bố trí vuông góc.

Với kích thước DN100, tê hàn inox D114 thường được sử dụng cho các tuyến ống có kích thước tương đối lớn, đặc biệt trong hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất, khí nén, hơi và các dây chuyền công nghiệp.

Tê Hàn INOX DN100 (D114) – Tổng quan

So với những loại tê hàn kích thước nhỏ, DN100 có tiết diện đường ống lớn hơn nên thường được lựa chọn tại những vị trí yêu cầu lưu lượng cao. Phương pháp kết nối bằng hàn giúp tạo mối nối chắc chắn, kín và có tính ổn định cao trong quá trình vận hành.

Thông số kỹ thuật cơ bản

Một số thông tin thường được sử dụng để xác định tê hàn inox DN100 gồm:

• Tên sản phẩm: Tê hàn INOX DN100
• Kích thước danh nghĩa: DN100
• Đường kính ngoài ống tham chiếu: D114
• Kiểu kết nối: Hàn
• Độ dày SCH: SCH10 SCH20 SCH40 SCH80
• Kiểu tê: Tê đều, tê giảm
• Vật liệu: Inox 304, inox 316
• Bề mặt: Inox công nghiệp hoặc xử lý bề mặt theo yêu cầu
• Tiêu chuẩn: Tùy theo tiêu chuẩn sản xuất và yêu cầu của công trình.

Nếu sử dụng trong hệ thống chịu áp lực, cần xác định thêm chiều dày hoặc Schedule của phụ kiện. Không nên đánh giá khả năng chịu áp chỉ dựa vào kích thước DN100.

Quy cách kích thước

Danh mục sản phẩm tham khảo:
Tê hàn INOX DN80
Tê hàn INOX các loại
Ống INOX DN100 (Phi 114)

Vì sao tê hàn DN100 được sử dụng nhiều trong công nghiệp?

Kích thước DN100 đáp ứng nhu cầu vận chuyển lưu lượng tương đối lớn, do đó tê hàn DN100 thường xuất hiện tại các tuyến đường ống chính của nhà máy và công trình.

Kết nối hàn tạo ra mối nối cố định, không sử dụng ren nên phù hợp với nhiều hệ thống cần độ kín cao. Khi thi công đúng kỹ thuật, mối hàn có thể chịu được điều kiện vận hành ổn định trong thời gian dài.

Ngoài ra, inox có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều môi trường. Đặc tính này giúp tê inox DN100 phù hợp với các hệ thống thường xuyên tiếp xúc với nước hoặc môi chất có khả năng gây ăn mòn.

Bề mặt inox cũng thuận tiện cho vệ sinh và bảo trì. Đây là yếu tố quan trọng trong các dây chuyền thực phẩm, đồ uống và một số ngành sản xuất yêu cầu điều kiện vệ sinh cao.

Cấu tạo và nguyên lý sử dụng

Tê hàn inox DN100 được cấu tạo từ ba đầu kết nối và phần thân tê chuyển tiếp giữa đường ống chính với đường nhánh. Đầu nhánh tạo góc 90° so với hai đầu còn lại, cho phép dòng lưu chất được chia từ tuyến chính sang tuyến phụ.

Đối với tê đều DN100, cả ba đầu đều có cùng kích thước danh nghĩa DN100. Loại này phù hợp với hệ thống trong đó đường ống chính và đường ống nhánh sử dụng cùng kích thước.

Trong khi đó, tê giảm DN100 có đường kính đầu nhánh nhỏ hơn đường kính hai đầu chính. Đây là lựa chọn phù hợp khi cần đưa lưu chất từ tuyến ống DN100 sang một tuyến có kích thước nhỏ hơn như DN80, DN65, DN50 hoặc các quy cách khác theo thiết kế.

Các đầu tê được thiết kế để hàn trực tiếp với đường ống. Sau khi hàn hoàn thiện, phụ kiện tạo thành mối liên kết cố định, hạn chế nguy cơ rò rỉ tại vị trí kết nối nếu được thi công đúng kỹ thuật.

Cách gọi đường kính của tê hàn INOX DN100 (D114)

DN100 là kích thước danh nghĩa, còn D114 là cách gọi phổ biến dựa trên đường kính ngoài của ống. Vì vậy trên thị trường, khách hàng có thể tìm sản phẩm bằng nhiều tên như tê hàn inox DN100, tê inox D114, tê hàn inox phi 114 hoặc tê inox 304 DN100.

Cần lưu ý rằng DN100 và D114 không phải là hai kích thước hoàn toàn độc lập. DN100 được dùng để xác định cỡ danh nghĩa của hệ thống, trong khi D114 giúp nhận biết đường kính ngoài của loại ống tương ứng.

Ngoài đường kính, chiều dày thành ống cũng là yếu tố cần quan tâm. Các loại ống có cùng đường kính ngoài D114 nhưng chiều dày khác nhau có thể thuộc các tiêu chuẩn hoặc Schedule khác nhau. Vì vậy, khi mua tê hàn DN100 cho công trình, cần kiểm tra đồng bộ kích thước và tiêu chuẩn giữa phụ kiện với đường ống.

Các dòng vật liệu phổ biến của tê hàn INOX DN100

Tê hàn inox 304 DN100

Inox 304 là vật liệu được sử dụng phổ biến trong sản xuất phụ kiện đường ống. Tê hàn inox 304 DN100 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, đồng thời có khả năng gia công và hàn thuận lợi.

Sản phẩm phù hợp với hệ thống nước sạch, xử lý nước, thực phẩm, đồ uống, nhà máy sản xuất và nhiều ứng dụng công nghiệp khác.

Ưu điểm của inox 304 là sự cân bằng giữa khả năng chống ăn mòn, độ bền và chi phí. Trong những môi trường không yêu cầu khả năng chống ăn mòn đặc biệt cao, tê inox 304 DN100 thường là phương án được sử dụng nhiều.

Tê hàn inox 316 DN100

Tê hàn inox 316 DN100 phù hợp với những hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn. Thành phần molypden trong inox 316 giúp vật liệu có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa chloride và hóa chất.

Tê inox 316 DN100 có thể được sử dụng trong ngành hóa chất, môi trường biển, xử lý nước, thực phẩm, dược phẩm và một số dây chuyền công nghiệp đặc thù.

Do giá thành cao hơn inox 304, inox 316 nên được lựa chọn dựa trên môi trường làm việc thực tế và yêu cầu kỹ thuật của hệ thống.

Tê đều và tê giảm DN100

Một trong những yếu tố quan trọng khi đặt mua tê hàn inox DN100 là xác định đúng kiểu kết cấu.

• Tê đều DN100 có ba đầu cùng kích thước DN100. Sản phẩm thường được sử dụng tại vị trí cần chia một tuyến ống DN100 thành một tuyến nhánh cũng DN100. Đây là dạng tê có cấu tạo đơn giản và được sử dụng phổ biến trong các hệ thống phân phối có cùng kích thước đường ống.

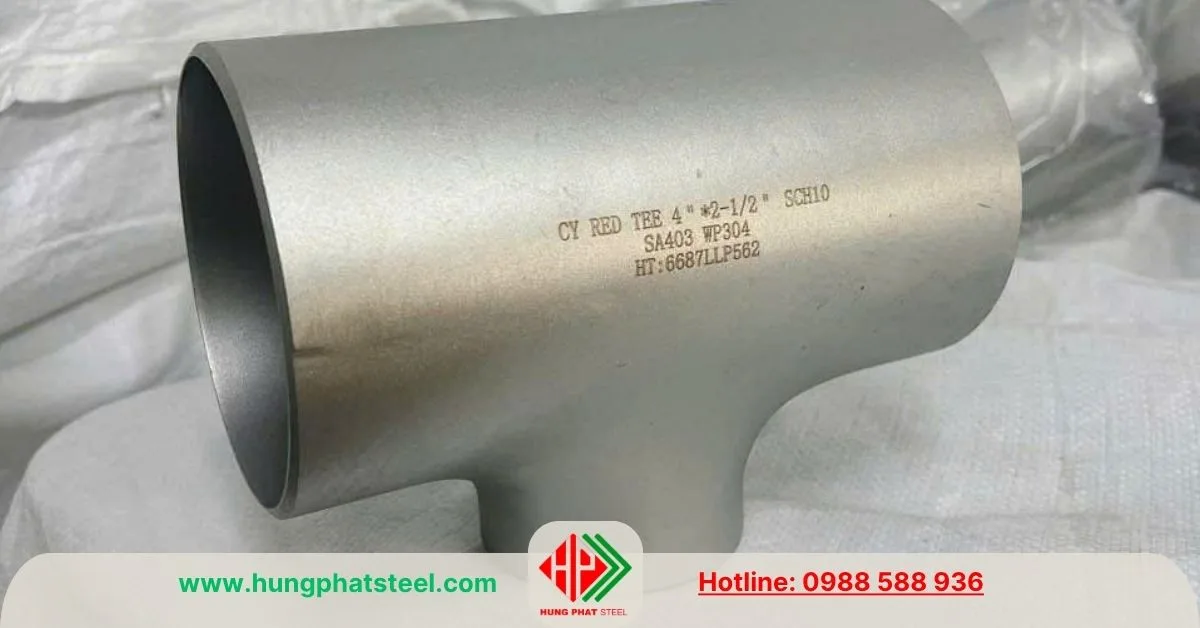

• Tê giảm DN100 có hai đầu chính DN100 và một đầu nhánh nhỏ hơn. Tê giảm có thể được sản xuất với nhiều quy cách như DN100/80, DN100/65, DN100/50 hoặc các kích thước khác. Việc sử dụng tê giảm giúp kết nối trực tiếp đường ống chính với đường nhánh mà không phải ghép thêm nhiều phụ kiện giảm kích thước.

Khi đặt tê giảm, cần xác định rõ cả kích thước đường chính và kích thước đầu nhánh. Ví dụ, tê DN100/50 khác hoàn toàn với tê DN100/80 dù đều có hai đầu chính DN100.

Ứng dụng thực tế của tê hàn inox DN100

Tê hàn inox DN100 được sử dụng trong các tuyến cấp nước và xử lý nước công suất lớn, nơi cần chia đường ống chính thành nhiều nhánh cấp đến thiết bị hoặc khu vực khác nhau.

Trong nhà máy thực phẩm và đồ uống, tê inox có thể được sử dụng tại các tuyến vận chuyển nước, chất lỏng hoặc nguyên liệu. Inox 304 được sử dụng phổ biến, trong khi inox 316 được lựa chọn khi yêu cầu về khả năng chống ăn mòn cao hơn.

Đối với hệ thống hóa chất, vật liệu cần được lựa chọn dựa trên loại môi chất, nồng độ, nhiệt độ và điều kiện vận hành. Không phải mọi loại hóa chất đều phù hợp với cùng một mác inox.

Ngoài ra, tê DN100 còn được sử dụng trong hệ thống khí nén, hơi, HVAC, PCCC, hệ thống phụ trợ nhà máy và nhiều công trình công nghiệp khác.

Hướng dẫn lựa chọn

Để lựa chọn đúng sản phẩm, trước tiên cần xác định đường kính đường ống. Nếu hệ thống sử dụng ống D114 tương ứng DN100, có thể lựa chọn tê DN100 phù hợp với tiêu chuẩn của hệ thống.

Tiếp theo là xác định vật liệu. Inox 304 phù hợp với nhiều môi trường thông thường, trong khi inox 316 được cân nhắc cho những môi trường có yêu cầu chống ăn mòn cao hơn.

Sau đó cần xác định tê đều hay tê giảm. Nếu ba tuyến ống cùng kích thước, chọn tê đều. Nếu đường nhánh nhỏ hơn đường chính, chọn tê giảm và cung cấp chính xác kích thước đầu nhánh.

Đối với công trình công nghiệp, cần kiểm tra thêm tiêu chuẩn, chiều dày, Schedule, áp suất và nhiệt độ làm việc. Việc lựa chọn đồng bộ giữa ống và phụ kiện giúp hạn chế sai lệch khi thi công.

Lưu ý khi hàn tê inox DN100 vào đường ống

Chất lượng mối hàn ảnh hưởng trực tiếp đến độ kín và độ bền của hệ thống. Trước khi hàn, bề mặt tiếp xúc cần được làm sạch và căn chỉnh chính xác.

Trong quá trình thi công, cần lựa chọn phương pháp hàn phù hợp với vật liệu inox và chiều dày thực tế. Sau khi hàn, mối hàn có thể được xử lý và vệ sinh để loại bỏ các tạp chất hoặc lớp oxit phát sinh trong quá trình gia nhiệt.

Đối với những hệ thống quan trọng, việc kiểm tra mối hàn cần được thực hiện theo yêu cầu kỹ thuật của dự án.

Tê hàn INOX DN100 (D114) tại Thép Hùng Phát

Thép Hùng Phát là đơn vị nhập khẩu và phân phối inox, thép và phụ kiện đường ống phục vụ nhiều công trình dân dụng và công nghiệp. Tê hàn inox DN100 (D114) được cung cấp với các lựa chọn về vật liệu và quy cách nhằm đáp ứng nhu cầu lắp đặt thực tế.

Sản phẩm có thể lựa chọn inox 304 hoặc inox 316, dạng tê đều hoặc tê giảm. Ngoài tê DN100, Thép Hùng Phát còn cung cấp nhiều loại phụ kiện đường ống inox đồng bộ như co hàn, măng sông, bầu giảm, mặt bích và các kích thước tê hàn khác.

Khi liên hệ mua tê hàn inox DN100, khách hàng nên cung cấp đầy đủ thông tin gồm vật liệu inox, kích thước DN100/D114, tê đều hay tê giảm, kích thước đầu nhánh nếu có, tiêu chuẩn, chiều dày hoặc Schedule và số lượng cần sử dụng.

Việc lựa chọn đúng tê hàn inox DN100 ngay từ đầu giúp quá trình thi công thuận lợi, bảo đảm khả năng kết nối với đường ống D114 và đáp ứng tốt yêu cầu vận hành của hệ thống.
